ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΔΗΜΟΚΡΙΤΟΣ / DEMOKRITOS NATIONAL CENTER FOR SCIENTIFIC RESEARCH

Transcript

1 ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΔΗΜΟΚΡΙΤΟΣ / DEMOKRITOS NATIONAL CENTER FOR SCIENTIFIC RESEARCH ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ & ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΑΠΟΔΟΣΗΣ ΟΙΚΙΑΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΘΕΡΜΑΝΣΗΣ ΝΕΡΟΥ ΚΑΙ ΠΡΟΒΛΕΨΗ ΤΗΣ ΕΤΗΣΙΑΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΛΑΒΗΣ - ΠΡΟΤΥΠΟ ΕΛΟΤ ΕΝ :2017 TEST REPORT THERMAL PERFORMANCE OF SOLAR DOMESTIC WATER HEATING SYSTEMS AND YEARLY PERFORMANCE PREDICTION OF SOLAR-ONLY SYSTEMS - STANDARD ELOT EN :2017 ΚΩΔΙΚΟΣ ΕΚΘΕΣΗΣ ΔΟΚΙΜΗΣ / TEST REPORT CODE 6095 DE1 Διαπιστευμένο Εργαστήριο από το Ε.ΣΥ.Δ. με Αρ. Πιστ. 002 σε Δοκιμές. Laboratory Accredited by ESYD under No of Certificate 002 for Testing. Δοκιμές Αρ. Πιστ. 002 Πατριάρχου Γρηγορίου Ε & Νεαπόλεως 27, Αγία Παρασκευή Τηλ: Patr. Gregoriou E & 27 Neapoleos Str, Agia Paraskevi, GREECE Tel: Sollab.admin@ipta.demokritos.gr Web site:

2

3 1 ΠΕΡΙΓΡΑΦΗ ΟΙΚΙΑΚΟΥ ΗΛΙΑΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΖΕΣΤΟΥ ΝΕΡΟΥ / DESCRIPTION OF THE SOLAR DOMESTIC HOT WATER SYSTEM 1.1 Επωνυμία και διευθυνση κατασκευαστή*: SONNE AKTION ΕΠΕ ΧΑΛΚΙΔΙΚΗΣ 39, ΜΕΤΑΜΟΡΦΩΣΗ Name address οf manufacturer *: SOΝΝΕ ΑΚΤΙΟΝ LTD 39, CHALKIDIKIS STR METAMORFOSI, ATHENS, GREECE 1.2 Στοιχεία Συστήματος* / System Μodel*:...ATLAS STL Αριθμός μητρώου συστήματος (ων) / System(s) Laboratory code: Σειριακός αριθμός / Serial number:... GL Μέση ημερήσια απομαστευόμενη ποσότητα ζεστού νερού (στους 45οC σύμφωνα με το σχεδιασμό του συστήματος) / Daily average hot water quantity drawn off (on 45 οc according to the design of the system) Τύπος Συστήματος / System Classification Θερμοσιφωνικό / Thermosiphon Eξαναγκασμένης κυκλοφορίας / Forced Aνοιχτού κυκλώματος / Direct Κλειστού κυκλώματος / Indirect Ανοιχτό στο περιβάλλον / Open Με εξαεριστική διάταξη / Vented Εντελώς κλειστό / Closed Συνεχώς γεμάτο / Filled Με ενδιάμεση αποθήκευση / Drainback Με αποχέτευση / Draindown Ξεχωριστή δεξαμενή / Remote storage Συλλέκτης-δεξαμενή στην ίδια βάση / Closed-coupled collector storage Ολοκληρωμένο / Integral collector storage 'Αλλo/Other : Υγρό Μεταφοράς Θερμότητας / Heat Transfer Fluid Νερό / Water Λάδι / Oil Αέρας / Air Νερό και γλυκόλη / Water and glycol Φρέον / Freon Άλλο / Other Προδιαγραφές υγρού / Fluid Specifications*:... Nερό με γλυκόλη / Water with glycol Συγκέντρωση γλυκόλης / Water-glycol mixture, concentration of glycol*: % Εναλλακτικά αποδεκτοί θερμομεταφορείς / Alternative fluids*:... -** Βάρος υγρού / Total fluid content *:... -** Μέγιστη πίεση λειτουργίας κλειστού κυκλώματος / Max operating pressure*:... 3 bar ΕΔΚ / 5.9 Σελίδα / Page 2 από / from 16

4 1.8 Αντιψυκτική προστασία / Antifreeze protection Ναι/ Yes 1.9 Συλλέκτες / Collector system Όχι / No Αριθμός Συλλεκτών Μονάδας / Number of collectors in the system:... 2 Συνολική επιφάνεια συλλεκτών / Total collector gross area: m Σχεδιασμός συλλέκτη / Collector design Τύπος Συλλέκτη / Collector type: Επίπεδος / Flat plate Σωλήνων κενού / Evacuated tube Άλλος / Other:... Συνολικό εμβαδόν συλλέκτη / Gross area: m 2 Εμβαδόν παραθύρου συλλέκτη / Aperture area: m 2 Εμβαδόν απορροφητή συλλέκτη / Absorber area*: m 2 Aριθμός καλυμμάτων / Number of covers*:... 1 Υλικά καλυμμάτων / Cover materials*:... Τζάμι / Glass Πάχος καλυμμάτων / Cover thickness*... 4 mm Υλικό μόνωσης / Insulation material*:.υαλοβάμβακας /Glasswool Πάχος μόνωσης / Insulation thickness* :30mm (πλάτη / back) - 20mm (πλευρικά / side) Υλικό πλαισίου / Casing material*: Αλουμίνιο (πλάτη & πλευρικά) / Aluminium (back & sides) Ολικό βάρος συλλέκτη χωρίς υγρό / Weight of collector without fluid: Kgr Oλικές διαστάσεις / Gross dimensions:... (1570 x 1020 x 75) mm 1.11 Απορροφητής / Absorber Γεωμετρία υδροσκελετού / Fluid grid geometry *:... Άρπα / Grid Τύπος απορροφητή / Type of absorber *: Σωλήνες και ενιαίος απορροφητής/tubes and uniform absorber Τύπος κατασκευής / Type of construction *:... Συγκολλητός με Laser / Laser welded Υλικό απορροφητή / Absorber material *:.Αλουμίνιο/Aluminum Τρόπος επεξεργασίας απορροφητικής επιφάνειας βαφή / Selective coating / Surface treatment*: Επιλεκτική Αριθμός σωλήνων ή "καναλιών" / Number of tubes or channels:... 9 Διάμετρος σωλήνων (εσωτερική) ή διαστάσεις καναλιών/ Tube diameter (inside) or channel dimensions*:... 7 mm Απόσταση μεταξύ σωλήνων ή "καναλιών"/ Distance between tubes or channels *: mm ΕΔΚ / 5.9 Σελίδα / Page 3 από / from 16

5 1.12 Δεξαμενή / Storage tank Κατασκευαστής / Manufacturer*:... SONNE AKTION ΕΠΕ / SONNE AKTION LTD Τύπος / Model*:... ST16 Όλικός ονομαστικός όγκος / Total nominal store volume*: lt Εξωτερική διάμετρος δεξαμενής / Outside tank diameter*: mm Μήκος δεξαμενής εξωτερικά / Outside tank length*: mm Μέγιστη πίεση λειτουργίας / Max operating pressure* : bar Υλικό μόνωσης / Insulating material*:... Πολυουρεθάνη / Polyurethane Πάχος μόνωσης / Insulation thickness*: mm Ισχύς εφεδρικής πηγής ενέργειας (αν υπάρχει) / Power backup power source (if applicable)*: kw Τύπος εναλλάκτη / Heat exchanger type*: 1.13 Αντλία / Pump* Μανδύας / Mantle Ευθύγραμμου σωλήνα / Straight pipe Mε σωλήνα ελικοειδή / Spiral pipe Άλλος / Other... Κατασκευαστής / Manufacturer:... n/a Τύπος / Model:... n/a Στροφές / Speed:... n/a Ισχύς / Rating:... - n/a 1.14 Ρυθμιστής / Controller* Κατασκευαστής / Manufacturer :... n/a Τύπος / Type:... n/a 1.15 Σωλήνες σύνδεσης μεταξύ συλλέκτη και δεξαμενής / Connecting piping between the collector(s) and the tank* Διάμετρος / Diameter:. 18 mm / 22 mm Μήκος / Length:... 2 / 0.5 m Υλικό μόνωσης / Insulation material: ελαστομερής σωλήνας-armaflex / elastomeric tube Πάχος μόνωσης / Insulation thickness:... 9 mm (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data provided by the customer ΕΔΚ / 5.9 Σελίδα / Page 4 από / from 16

6 1.16 Σχόλια στο σχεδιασμό του συστήματος / Comments on the system design Δεν δόθηκαν στοιχεία από πελάτη / No data provided by the customer 1.17 Σχηματικό διάγραμμα του συστήματος / Schematic diagram of the system 1.18 Δεδομένα συστήματος / System data: Κλίση Συλλέκτη / Collector tilt angle: o Παροχή στο κύκλωμα συλλέκτη/ Flowrate in collector loop* :... -** Ρύθμιση θερμοστάτη / Controller setting*:... n/a ΕΔΚ / 5.9 Σελίδα / Page 5 από / from 16

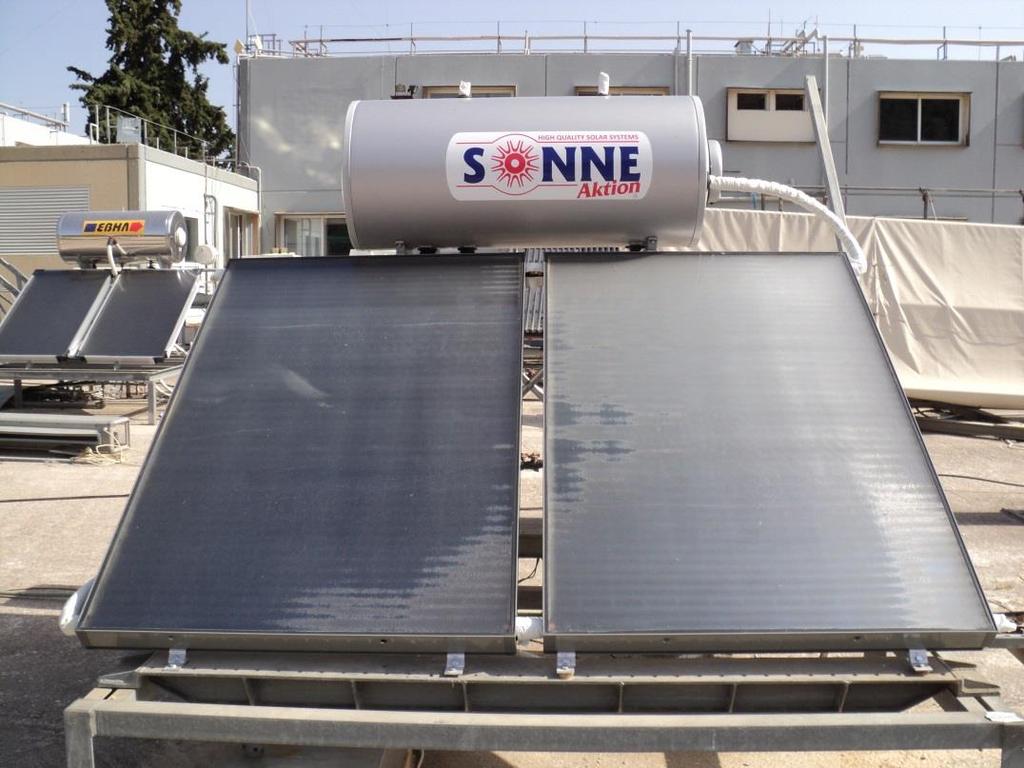

7 1.19 Φωτογραφία του συστήματος / Photograph of the system (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data provided by the customer ΕΔΚ / 5.9 Σελίδα / Page 6 από / from 16

8 2 ΕΛΕΓΧΟΙ / ΔΟΚΙΜΕΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΑ INSPECTIONS /TESTING OF THE SYSTEM AND RESULTS 2.1 Προστασία από παγετό / Freeze resistance (ΕΝ : ) Τύπος προστασίας / Type of antifreeze protection : Αντιψυκτικό υγρό (διάλυμα προπυλενογλυκόλης) στο κλειστό κύκλωμα του συλλέκτη / Antifreeze fluid (water propylene glycol) in the collectors closed circuit Προδιαγραφές υγρού / Specification of antifreeze fluid: Υπάρχουν σχετικές αναφορά στο τεχνικό εγχειρίδιο του κατασκευαστή. Συγκέντρωση προπυλενογλυκόλης 10 50% - Αντιψυκτική προστασία o C. / There is a relative reference in the technical manual. Glycol concentration 10 50% - Freeze resistance approx o C. Συγκέντρωση γλυκόλης πριν την υπερθέρμανση / Glycol concentration before over temperature protection test:... 10% Συγκέντρωση γλυκόλης μετά την υπερθέρμανση / Glycol concentration after over temperature protection test... 10% Αποτελέσματα / Results:... Επιτυχία /Pass Σημείο πήξης / Freezing point : C Παρατηρήσεις / Remarks: Ο κατασκευαστής δίνει οδηγίες στο τεχνικό εγχειρίδιο σχετικά με το υγρό μεταφοράς θερμότητας / The manufacturer gives the necessary indications about the heat transfer fluid in the technical manual Ημερομηνία ελέγχου / Date of inspection:... 11/6/2018 ΕΔΚ / 5.9 Σελίδα / Page 7 από / from 16

9 2.2 Δοκιμή προστασίας από υπερθέρμανση / Over temperature protection test (ΕΝ : ) Η δοκιμή διενεργήθηκε σε εξωτερικό χώρο / The test was performed outdoors Δεδομένα των μετρήσεων από τις δοκιμές και τα αποτελέσματα σχετικών υπολογισμών παρουσιάζονται στον παρακάτω Πίνακα / Test results and derived data are presented in the table below Ημερομ. Date Κατά την διάρκεια της 12ώρου δοκιμής During 12-h test H-M-E H H d t sn D-M-Y MJ/m 2 MJ/m 2 o C Θερμοκρασιακή κατανομή απομάστευσης / Draw off temperature profile Ημερομηνία / Date:... 08/06/2018 Παροχή απομάστευσης / Draw-off flowrate: l/h Ημερήσια ηλιακή ακτινοβολία στο επίπεδο του συλλέκτη / Daily irradiation on plane of collector (Η): MJ/m 2 Μέση θερμοκρασία περιβάλλοντος / Ambient air temperature, (ta(day)): o C Μέγιστη θερμοκρασία απομάστευσης / Maximum draw off temperature o C Θερμοκρασία κρύου νερού / Cold water supply temperature, (tmain): o C Ημερήσια απολαβή / System output MJ ΕΔΚ / 5.9 Σελίδα / Page 8 από / from 16

10 Tout [ o C] ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ & ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ / ΕΚΕΦΕ ΔΗΜΟΚΡΙΤΟΣ Vd/V Σχήμα 1 / Figure 1: Κατανομή απομάστευσης / Draw-off profile Αποτελέσματα δοκιμής και παρατηρήσεις / Test results and remarks Δεν υπάρχουν παρατηρήσεις. Δεν παρατηρήθηκαν αστοχίες. No remarks. No failures were observed. 2.3 Δοκιμή αντοχής στην πίεση / pressure resistance (ΕΝ : ) Πρωτεύον κύκλωμα / Primary circuit Aνοιχτού κυκλώματος / Open circuit Κλειστού κυκλώματος / Closed circuit Ημερομηνία / Date:... 19/6/2018 Ονομαστική πίεση λειτουργίας / Operating pressure:... 3 bar Πίεση δοκιμής / Testing pressure: bar Διάρκεια δοκιμής / Testing period:...15 min ΕΔΚ / 5.9 Σελίδα / Page 9 από / from 16

11 2.3.2 Δευτερεύον κύκλωμα / Secondary circuit Ημερομηνία / Date:... 27/6/2018 Ονομαστική πίεση λειτουργίας / Nominal pressure: bar Πίεση δοκιμής / Tested pressure: bar Διάρκεια δοκιμής / Testing period:...15 min Αποτελέσματα δοκιμής και παρατηρήσεις / Test results and remarks Δεν υπάρχουν παρατηρήσεις. Δεν παρατηρήθηκαν αστοχίες. No remarks. No failures were observed. 2.4 Προστασία νερού από επιμόλυνση / Water contamination (ΕΝ : ) Υπάρχει πρόβλεψη για ανεπίστροφη βαλβίδα?... Ναι Flow protection valve present?... TRUE Παρατηρήσεις / Remarks: Στην είσοδο του κρύου νερού της δεξαμενής προβλέπεται ανεπίστροφη βαλβίδα / One way valve is used in the storage tank inlet Ημερομηνία ελέγχου / Date of inspection:... 18/7/2018 ΕΔΚ / 5.9 Σελίδα / Page 10 από / from 16

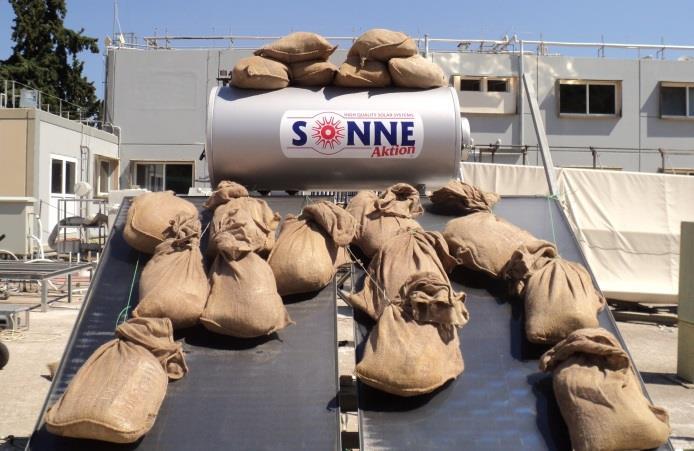

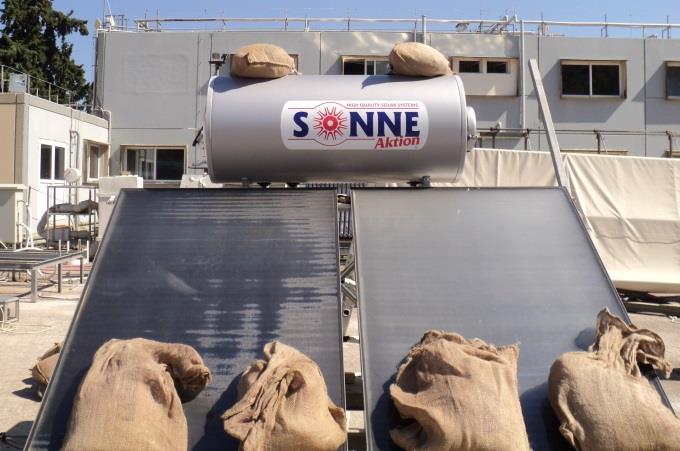

12 2.5 Αντοχή σε μηχανικό φορτίο / Resistance against mechanical load (ΕΝ : ) Κλάσεις βάρους Weight-class Επιφάνεια και καθορισμός βάρους Area and weight determination Αριθμός σάκων άμμου Charged load number of sand sacks Φωτογραφίες Pictures A sys = 3.84 m 2 m 1 = 250 [Pa] * A sys [m 2 ]/(9,81 [m /s 2 ] * cos(φ)) cos(φ)= m 1 = 120 Kg A sys = 3.84 m 2 m 2 = 500 [Pa] * A sys [m 2 ]/(9,81 [m /s 2 ] * cos(φ)) cos(φ)= m 2 = 239 Kg

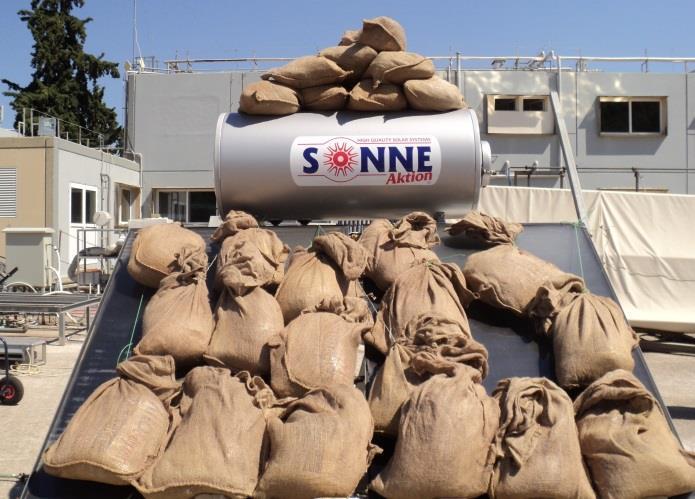

13 A sys = 3.84 m 2 m 3 = 750 [Pa] * A sys [m 2 ]/(9,81 [m /s 2 ] * cos(φ)) cos(φ)= m 3 = 359 Kg 18 A sys = 3.84 m 2 m 4 = 1000 [Pa] * A sys [m 2 ]/(9,81 [m /s 2 ] * cos(φ)) cos(φ)= m 4 = 478 Kg 24 Αποτελέσματα δοκιμής και παρατηρήσεις / Test results and remarks Δεν υπάρχουν παρατηρήσεις. Δεν παρατηρήθηκαν αστοχίες. No remarks. No failures were observed ΕΔΚ / 5.9 Σελίδα / Page 12 από / from 16

14 2.6 Προστασία από κεραυνικά φαινόμενα / Lightning protection (ΕΝ : ) Υπάρχει δήλωση του κατασκευαστή ότι το σύστημα συμμορφώνεται με τις απαιτήσεις του προτύπου ΕΝ Ναι Μanufacturer declaration that he system conform to EN TRUE Παρατηρήσεις / Remarks: Υπάρχει σχετική αναφορά στο τεχνικό εγχειρίδιο του κατασκευαστή / There is a relative reference in the technical manual Ημερομηνία ελέγχου / Date of inspection:... 20/7/ Προστατευτικός εξοπλισμός / Safety equipment (ΕΝ : ) Αποτελέσματα / Results: Σύμφωνα με τις απαιτήσεις του προτύπου / Fulfill the requirements of the Standard Παρατηρήσεις / Remarks: Οι βαλβίδες ασφαλείας είναι σύμφωνες με το Πρότυπο EN Ο κατασκευαστής έχει παραδώσει τα κατάλληλα έγγραφα για να αποδείξει την συμμόρφωση. / The safety valves are conforming to the EN 1489 Standard. The manufacturer has delivered the appropriate documents to demonstrate the conformal. Ημερομηνία ελέγχου / Date of inspection:... 19/7/ Στοιχεία ταυτοποίησης / Labelling (ΕΝ : ) Αποτελέσματα / Results: Σύμφωνα με τις απαιτήσεις του προτύπου / Fulfill the requirements of the Standard Παρατηρήσεις / Remarks: Υπάρχει σχετική σήμανση στο σύστημα / Labels on the system Ημερομηνία ελέγχου / Date of inspection:... 18/7/ Προστασία από αναστροφή ροής / Reverse flow protection (ΕΝ : ) Συντελεστής θερμικών απωλειών με τον συλλέκτη συνδεδεμένο / Deduced value of mean storage heat loss coefficient with collector loop connected : W/K Συντελεστής θερμικών απωλειών με τον συλλέκτη αποσυνδεδεμμένο / Deduced value of mean storage heat loss coefficient with collector loop disconnected : W/K Αποτελέσματα / Results:... Επιτυχία /Pass Διάρκεια δοκιμών / Testing period:... 19/6/ /6/2018 ΕΔΚ / 5.9 Σελίδα / Page 13 από / from 16

15 2.9.1 Με το συλλέκτη συνδεδεμένο / Collector loop connected Η δοκιμή έγινε / Test performed : στο ύπαιθρο / outdoors σε εσωτερικό χώρο / indoors Αρχική μέση θερμοκρασία νερού δεξαμενής / Initial average temperature of water in tank (ti) : o C Τελική μέση θερμοκρασία νερού δεξαμενής / Final average temperature of water in tank (tf): o C Μέση θερμοκρασία περιβάλλοντος στη διάρκεια της δοκιμής / Average ambient air temperature adjacent to store during the test ta,s(av): o C Μέση ταχύτητα ανέμου πάνω στο συλλέκτη και τη δεξαμενή / Average wind speed over collector and storage tank* : m/s Διάρκεια δοκιμής / Duration of test (Δt): s Συντελεστής θερμικών απωλειών δεξαμενής / Deduced value of mean storage heat loss coefficient (U Sc ): W/K Με το συλλέκτη αποσυνδεδεμένο / Collector loop disconnected Η δοκιμή έγινε / Test performed : στο ύπαιθρο / outdoors σε εσωτερικό χώρο / indoors Αρχική μέση θερμοκρασία νερού δεξαμενής / Initial average temperature of water in tank (ti) : o C Τελική μέση θερμοκρασία νερού δεξαμενής / Final average temperature of water in tank (tf): o C Μέση θερμοκρασία περιβάλλοντος στη διάρκεια της δοκιμής / Average ambient air temperature adjacent to store during the test ta,s(av): o C Μέση ταχύτητα ανέμου πάνω στο συλλέκτη και τη δεξαμενή / Average wind speed over collector and storage tank* : m/s Διάρκεια δοκιμής / Duration of test (Δt): s Συντελεστής θερμικών απωλειών δεξαμενής / Deduced value of mean storage heat loss coefficient (U Sc ): W/K ΕΔΚ / 5.9 Σελίδα / Page 14 από / from 16

16 2.10 Προστασία ηλεκτρικών εξαρτημάτων / Electrical safety (ΕΝ : ) Αποτελέσματα / Results: Σύμφωνα με τις απαιτήσεις του προτύπου / Fulfill the requirements of the Standard Παρατηρήσεις / Remarks: Ο κατασκευαστής έχει παραδώσει το πιστοποιητικό σήμανσης CE / The manufacturer has delivered the CE marking certificate Ημερομηνία ελέγχου / Date of inspection:... 18/7/ Δοκιμή απόδοσης συστήματος / System performance test (ΕΝ : ) Σύμφωνα με τους κανόνες του Solar Keymark η δοκιμή διενεργήθηκε στο σύστημα, μέλος της οικογένειας, με κωδικό Εργαστηρίου 6096 το οποίο έχει λόγο επιφάνειας παραθύρου συλλέκτη προς όγκο δεξαμενής πλησιέστερο προς τον αριθμητικό μέσο όρο των ανωτέρω λόγων όλων των συστημάτων της οικογένειας. According to the Solar Keymark Rules the pressure resistance test was performed on a solar system, member of the same family, with Laboratory code 6096 having the medium ratio of collector aperture area to storage volume. ΕΔΚ / 5.9 Σελίδα / Page 15 από / from 16

17 3 ΣΥΜΒΟΛΑ / SYMBOLS f sol Ποσοστό κάλυψης ζητούμενης ενέργειας από το ηλιακό σύστημα Solar fraction % H Ημερήσια ηλιακή ακτινοβολία στο παράθυρο του συλλέκτη Daily solar irradiation (radiance exposure) in the collector aperture MJ/m 2 H d Ημερήσια διάχυτη ηλιακή ακτινοβολία στο παράθυρο του συλλέκτη Daily diffuse solar irradiation (radiance exposure) in the collector aperture MJ/m 2 H tilt Mέση μηνιαία ηλιακή ακτινoβολία σε κεκλιμένο επίπεδο Monthly average daily solar radiation on a tilted plane MJ/m 2 Q L Ωφέλιμη ενέργεια που λαμβάνεται από το σύστημα Useful energy extracted from the system MJ Q d Ζητούμενη ενέργεια από το σύστημα Heat demand MJ t a Θερμοκρασία αέρα περιβάλλοντος Ambient or surrounding air temperature o C t main Θερμοκρασία κρύου νερού δικτύου Cold water supply temperature o C t sn Θερμοκρασία αέρα περιβάλλοντος το ηλικό μεσημέρι Ambient or surrounding air temperature at solar noon o C u Ταχύτητα περιβάλλοντος αέρα Surrounding air speed m/s V d Ογκος νερού απομάστευσης Volume of water drawn-off m 3 V s Ογκος δεξαμενής Fluid capacity of the store l U s Συντελεστής θερμικών απωλειών δεξαμενής Storage tank heat loss coefficient W/K Δείκτες / Subscripts (av) (day) (max) Μέση τιμή της παραμέτρου / Average (mean) value of parameter Μέση τιμή της παραμέτρου την περίοδο 6 ώρες πριν το ηλιακό μεσημέρι έως 6 ώρες μετά από αυτό / Average (mean) value of parameter during the period 6 h before solar noon to 6 h after solar noon Μέγιστη τιμή της παραμέτρου / Maximum value of parameter ΕΔΚ / 5.9 Σελίδα / Page 16 από / from 16
