Λέβητας συμπύκνωσης αερίου/πετρελαίου Uni Condens 8000 F

Transcript

1 Τεχνικός οδηγός Λέβητας συμπύκνωσης αερίου/πετρελαίου Uni Condens 8000 F UC8000F UC8000F UC8000F (2018/02) GR

2 Περιεχόμενα Περιεχόμενα 1 Παραδείγματα εγκατάστασης Επεξήγηση συμβόλων Υποδείξεις για όλα τα παραδείγματα εγκατάστασης Υδραυλική σύνδεση Ρύθμιση Παραγωγή ζεστού νερού χρήσης Εξοπλισμός τεχνικής ασφάλειας κατά DIN EN Απαιτήσεις Προστασία από έλλειψη νερού Διατήρηση πίεσης Περιοριστής μέγιστης πίεσης Περιοριστής ελάχιστης πίεσης Διάταξη εξαρτημάτων που σχετίζονται με την τεχνική ασφάλεια σύμφωνα με το πρότυπο DIN EN Θερμοκρασία λειτουργίας 105 C Θερμοκρασία απενεργοποίησης (STB) 110 C Επιλογή του τεχνικού εξοπλισμού ελέγχου Εγκατάσταση 1 λέβητα με λέβητα συμπύκνωσης: Κυκλώματα θέρμανσης και θερμαντήρας ζεστού νερού χρήσης στην επιστροφή χαμηλής θερμοκρασίας Εγκατάσταση 1 λέβητα με λέβητα συμπύκνωσης: Κυκλώματα θέρμανσης χαμηλής και υψηλής θερμοκρασίας, θερμαντήρας ζεστού νερού χρήσης στην επιστροφή υψηλής θερμοκρασίας Εγκατάσταση 1 λέβητα με λέβητα συμπύκνωσης: Κυκλώματα θέρμανσης χαμηλής και υψηλής θερμοκρασίας, σύστημα πλήρωσης θερμαντήρα στην επιστροφή χαμηλής θερμοκρασίας Εγκατάσταση 2 λεβήτων με λέβητες συμπύκνωσης σε παράλληλη σύνδεση: Κυκλώματα θέρμανσης και θερμαντήρας ζεστού νερού χρήσης στην επιστροφή χαμηλής θερμοκρασίας Εγκατάσταση 2 λεβήτων με λέβητα συμπύκνωσης και λέβητα σε σύνδεση σε σειρά: Κυκλώματα θέρμανσης και θερμαντήρας ζεστού νερού χρήσης στην επιστροφή χαμηλής θερμοκρασίας Εγκατάσταση 2 λεβήτων με 2 λέβητες συμπύκνωσης σε παράλληλη σύνδεση και υδραυλική εξισορρόπηση Συστήματα συμπύκνωσης Bosch Τύποι κατασκευής και τιμές ισχύος Δυνατότητες εφαρμογής Χαρακτηριστικά και ιδιαιτερότητες Βασικά στοιχεία Βασικά στοιχεία της τεχνολογίας συμπύκνωσης Κατώτερη θερμογόνος δύναμη και ανώτερη θερμογόνος δύναμη Βαθμός απόδοσης λέβητα πάνω από 100 % Βέλτιστη αξιοποίηση της τεχνολογίας συμπύκνωσης Προσαρμογή στο σύστημα θέρμανσης Υψηλός πρότυπος βαθμός χρήσης (κατά DIN 4702, Μέρος 8) Υποδείξεις διαμόρφωσης Δυνατότητες χρηματοδότησης Τεχνική περιγραφή Λέβητας συμπύκνωσης αερίου και πετρελαίου Uni Condens 8000 F Επισκόπηση εξοπλισμού Βασική αρχή λειτουργίας Eπιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης Θερμομόνωση και ηχομόνωση Κάλυμμα Διαστάσεις και τεχνικά χαρακτηριστικά Διαστάσεις του λέβητα συμπύκνωσης UC8000F Διαστάσεις λεβήτων συμπύκνωσης UC8000F Διαστάσεις του λέβητα συμπύκνωσης UC8000F Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F Δελτίο προϊόντος για την κατανάλωση ενέργειας του λέβητα συμπύκνωσης UC8000F Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F Δελτίο προϊόντος για την κατανάλωση ενέργειας του λέβητα συμπύκνωσης UC8000F Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F Χαρακτηριστικές τιμές λέβητα Αντίσταση ροής στην πλευρά του νερού Βαθμός απόδοσης λέβητα Θερμοκρασία καυσαερίων Θερμικές απώλειες κατά την αναμονή Συντελεστής μετατροπής για άλλες θερμοκρασίες συστήματος Uni Condens 8000 F (2018/02)

3 Περιεχόμενα 5 Προδιαγραφές και συνθήκες λειτουργίας Αποσπάσματα προδιαγραφών Απαιτήσεις για τον τρόπο λειτουργίας Κατάλληλα καύσιμα Επιλογή καυστήρα και ρύθμιση καυστήρα Ρύθμιση πίνακα ελέγχου Ρύθμιση θερμοστάτη νερού λέβητα και μέγιστη θερμοκρασία λέβητα για σύστημα ρύθμισης CFB Ρύθμιση θερμικού ασφαλείας στο CC Υποδείξεις για τη ρύθμιση εξωτερικών πινάκων ελέγχου Υδραυλική σύνδεση στην εγκατάσταση θέρμανσης Επεξεργασία νερού Όροι Αποφυγή ζημιών λόγω διάβρωσης Αποφυγή ζημιών λόγω δημιουργίας πέτρας Απαιτήσεις για το νερό πλήρωσης και συμπλήρωσης Όρια χρήσης για Uni Condens 8000 F Καταγραφή των ποσοτήτων νερού πλήρωσης και συμπλήρωσης Υπολογισμός για τον προσδιορισμό των επιτρεπόμενων ποσοτήτων νερού πλήρωσης και συμπλήρωσης Πρόσθετη προστασία από διάβρωση Αέρας καύσης Απαιτήσεις για την επιλογή καυστήρα Τοποθέτηση του εξωτερικού καυστήρα Εξωτερικός καυστήρας για λέβητες συμπύκνωσης UC8000F Εξωτερικός καυστήρας για λέβητες συμπύκνωσης UC8000F και UC8000F Σύστημα ελέγχου θέρμανσης Συστήματα ελέγχου CFB Πίνακας ελέγχου CFB Πίνακες ελέγχου CFB 910 και CFB Σύστημα ελέγχου CC Πίνακες ελέγχου CC 8311 και CC Πίνακας ελέγχου CC 8311 για λέβητες με εξωτερικό καυστήρα Τεχνικά χαρακτηριστικά πίνακα ελέγχου CC Ηλεκτρολογικό σχέδιο πίνακα ελέγχου CC CBC-BUS Παραδείγματα για συνδυασμό ψηφιακών πινάκων ελέγχου του συστήματος CC 8000 μέσω CBC-BUS CC 8000 Επισκόπηση CC 8311 στον βασικό εξοπλισμό: Έλεγχος όρθιου λέβητα με εξωτερικό καυστήρα (π.χ. UC8000F ή UC8000F ), σύστημα ελέγχου κυκλώματος θέρμανσης (1 κύκλωμα θέρμανσης με ρυθμιστική βάνα (HK0)) καθώς και παραγωγή ζεστού νερού χρήσης μέσω κυκλοφορητή θερμαντήρα νερού Σύστημα τηλεχειρισμού CC Παραγωγή ζεστού νερού χρήσης Συστήματα για την παραγωγή ζεστού νερού χρήσης Ρύθμιση θερμοκρασίας ζεστού νερού χρήσης Τοποθέτηση Μεταφορά και τοποθέτηση Τρόπος παράδοσης και δυνατότητες μεταφοράς Ελάχιστες τιμές τοποθέτησης Διάταξη χώρων τοποθέτησης Τροφοδοσία αέρα καύσης Τοποθέτηση εγκαταστάσεων καύσης Διαστάσεις τοποθέτησης Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F Υποδείξεις για την εγκατάσταση Πρόσθετος εξοπλισμός για τον τεχνικό εξοπλισμό ασφαλείας κατά DIN EN Προστασία από έλλειψη νερού ως προστασία από υπερθέρμανση Παραλλαγές τεχνικού εξοπλισμού ασφαλείας Απαιτήσεις για τα εναλλακτικά εξαρτήματα τεχνικού εξοπλισμού ασφαλείας και περαιτέρω εξαρτήματα εξοπλισμού Συγκρότημα βαλβίδων ασφαλείας λέβητα κατά DIN EN Πρόσθετος εξοπλισμός ηχομόνωσης Απαιτήσεις Ηχομονωτικά καλύμματα καυστήρων Bosch Βάσεις λέβητα για μόνωση κατά του κτυπογενούς θορύβου και ηχομονωτικές ταινίες Σιγαστήρας καυσαερίων Λοιπός πρόσθετος εξοπλισμός Πλευρικό στήριγμα πίνακα ελέγχου Σετ συσκευών καθαρισμού Θερμικός διακόπτης ασφαλείας (TAE) Στεγανοποιητικό κολάρο αγωγού καυσαερίων Uni Condens 8000 F (2018/02) 3

4 Περιεχόμενα 10 Εγκατάσταση απαγωγής καυσαερίων Απαιτήσεις Πρότυπα, κανονισμοί και οδηγίες Γενικές υποδείξεις Απαιτήσεις υλικού Εγκατάσταση απαγωγής καυσαερίων από πλαστικό Απαγωγή συμπυκνώματος Συμπύκνωμα Σχηματισμός Διοχέτευση συμπυκνώματος Διατάξεις εξουδετέρωσης για αέριο Τοποθέτηση Εξοπλισμός Μέσο εξουδετέρωσης Διάγραμμα ισχύος κυκλοφορητή Διατάξεις εξουδετέρωσης για πετρέλαιο θέρμανσης Ευρετήριο Uni Condens 8000 F (2018/02)

5 Παραδείγματα εγκατάστασης 1 Παραδείγματα εγκατάστασης 1.1 Επεξήγηση συμβόλων Σύμβολο Χαρακτηρισμός Σύμβολο Χαρακτηρισμός Σύμβολο Χαρακτηρισμός Σωληνώσεις/Ηλεκτρικοί αγωγοί Προσαγωγή - Θέρμανση/ Ηλιακό σύστημα Επιστροφή - Θέρμανση/ Ηλιακό σύστημα Προσαγωγή αντιψυκτικού υγρού Επιστροφή αντιψυκτικού υγρού Πόσιμο νερό Ζεστό νερό Ανακυκλοφορία ζεστού νερού χρήσης Ηλεκτρική καλωδίωση Ηλεκτρική καλωδίωση με διακοπή Ρυθμιστικές βάνες/βαλβίδες/αισθητήρες θερμοκρασίας/κυκλοφορητές Βαλβίδα Ρυθμιστής διαφορικής Κυκλοφορητής πίεσης Παράκαμψη ελέγχου Βαλβίδα ασφαλείας Βαλβίδα αντεπιστροφής Βαλβίδα ρύθμισης σωλήνα Σετ εξαρτημάτων ασφαλείας Αισθητήρας/επιτηρητής θερμοκρασίας M T Βαλβίδα υπερχείλισης Βαλβίδα απομόνωσης φίλτρου Βαλβίδα με πώμα Βαλβίδα, μηχανοκίνητη Βαλβίδα, θερμικά ελεγχόμενη Βαλβίδα απομόνωσης, μαγνητικά ελεγχόμενη M T M I II III AB A B M M M Τρίοδη ρυθμιστική βάνα (ανάμειξη/διανομή) Βαλβίδα ανάμειξης ζεστού νερού, θερμοστατική Τρίοδη ρυθμιστική βάνα (εναλλαγή) Τρίοδη ρυθμιστική βάνα (εναλλαγή, αποσυνδεδεμένη από την τάση κλειστή προς ΙΙ) Τρίοδη ρυθμιστική βάνα (εναλλαγή, αποσυνδεδεμένη από την τάση κλειστή προς Α) 4-οδη ρυθμιστική βάνα Θερμικό ασφαλείας Αισθητήρας/ επιτηρητής θερμοκρασίας καυσαερίων Θερμικό καυσαερίων Αισθητήρας εξωτερικής θερμοκρασίας Ασύρματος αισθητήρας εξωτερικής θερμοκρασίας...ασύρματα... Διάφορα T Θερμόμετρο Χοάνη εκροής με σιφόνι Υδραυλική γέφυρα με αισθητήρα Μανόμετρο Βάνα πλήρωσης/εκκένωσης Απομόνωση συστημάτων κατά EN1717 Δοχείο διαστολής με βαλβίδα με πώμα Εναλλάκτης θερμότητας Διάταξη μέτρησης ογκομετρικής παροχής Φίλτρο νερού Διαχωριστής μαγνητίτη Δοχείο συλλογής 000 J R Θερμιδομετρητής Απαερωτήρας Κύκλωμα θέρμανσης Έξοδος ζεστού νερού Αυτόματος εξαεριστήρας Κύκλωμα θέρμανσης ενδοδαπέδιας Ρελέ Ποτενσιόμετρο Υδραυλική γέφυρα Ηλεκτρική αντίσταση Πίν. 1 Σύμβολα υδραυλικού κυκλώματος Uni Condens 8000 F (2018/02) 5

6 Παραδείγματα εγκατάστασης 1.2 Υποδείξεις για όλα τα παραδείγματα εγκατάστασης Τα παραδείγματα σε αυτήν την ενότητα παρουσιάζουν τις δυνατότητες υδραυλικής σύνδεσης των λεβήτων συμπύκνωσης Uni Condens 8000 F. Λεπτομερείς πληροφορίες για το πλήθος, τον εξοπλισμό και τη ρύθμιση των κυκλωμάτων θέρμανσης καθώς και για την εγκατάσταση των θερμαντήρων ζεστού νερού και άλλων καταναλωτών θα βρείτε στα αντίστοιχα έγγραφα σχεδιασμού. Το εκάστοτε παράδειγμα εγκατάστασης δεν αποτελεί δεσμευτική σύσταση για μια συγκεκριμένη έκδοση του δικτύου θέρμανσης. Για την πρακτική εφαρμογή ισχύουν οι σχετικοί τεχνικοί κανόνες. Πληροφορίες για περισσότερες δυνατότητες διαμόρφωσης της εγκατάστασης και βοηθήματα σχεδιασμού παρέχονται από τους συνεργάτες στα υποκαταστήματα Bosch Υδραυλική σύνδεση Δεύτερο στόμιο επιστροφής Οι εγκαταστάσεις θέρμανσης με ισχύ άνω των 50 kw αποτελούνται συχνά από περισσότερα κυκλώματα θέρμανσης με διαφορετικές θερμοκρασίες συστημάτων. Κατά κανόνα, όλα τα κυκλώματα θέρμανσης συγκεντρώνονται σε μία κοινή επιστροφή. Προκύπτει μια θερμοκρασία ανάμειξης υψηλότερη από την ελάχιστη θερμοκρασία επιστροφής. Λόγω της αυξημένης θερμοκρασίας επιστροφής μειώνεται ο βαθμός χρήσης της εγκατάστασης. Για την αποτροπή της ανεπιθύμητης αύξησης της θερμοκρασίας επιστροφής οι λέβητες συμπύκνωσης Uni Condens 8000 F πρέπει να εξοπλίζονται με ένα δεύτερο στόμιο επιστροφής. Η υδραυλική βελτιστοποίηση της εγκατάστασης επιτυγχάνεται μέσω της ξεχωριστής σύνδεσης των κυκλωμάτων θέρμανσης χαμηλής θερμοκρασίας και υψηλής θερμοκρασίας. Η ροή επιστροφής περνά από τα κυκλώματα θέρμανσης χαμηλής θερμοκρασίας μέσω του στομίου επιστροφής χαμηλής θερμοκρασίας (RK 1) στην ψυχρότερη περιοχή του λέβητα συμπύκνωσης, όπου και πραγματοποιείται η μέγιστη συμπύκνωση. Τα κυκλώματα θέρμανσης με υψηλές θερμοκρασίες επιστροφής, όπως στην παραγωγή ζεστού νερού χρήσης ή στα συστήματα αερισμού, συνδέονται στο δεύτερο στόμιο επιστροφής (RK 2). Η ογκομετρική παροχή μέσω του στομίου επιστροφής χαμηλής θερμοκρασίας RK1 θα πρέπει, για μέγιστη αξιοποίηση της ενέργειας, να είναι μεγαλύτερη από το 10 % της συνολικής ογκομετρικής παροχής. Μέσω αυτής της βελτιστοποίησης μπορεί να αυξηθεί περαιτέρω ο βαθμός χρήσης. Παρέχεται επομένως η δυνατότητα επιπλέον εξοικονόμησης ενέργειας και κόστους θέρμανσης. Κυκλοφορητές θέρμανσης Οι διαστάσεις των κυκλοφορητών θέρμανσης σε κεντρικές θερμάνσεις πρέπει να συμμορφώνονται με τους αναγνωρισμένους τεχνικούς κανόνες, π.χ. με την κανονιστική διάταξη για την εξοικονόμηση ενέργειας (EnEV). Σε ισχύ λέβητα από 25 kw και άνω, η κατανάλωση ισχύος σε τουλάχιστον 3 βαθμίδες πρέπει να προσαρμόζεται αυτόματα στις ανάγκες παροχής ανάλογα με τη λειτουργία. Για την επίτευξη του μέγιστου δυνατού βαθμού χρήσης, πρέπει να αποφεύγεται η ανάμιξη νερού προσαγωγής στην επιστροφή (π.χ. χρησιμοποιώντας βαλβίδα υπερχείλισης ή υδραυλική γέφυρα). Μπορεί επίσης να τοποθετηθεί κυκλοφορητής θέρμανσης με ρύθμιση διαφορικής πίεσης. Φίλτρα ρύπων Τυχόν εναποθέσεις στο σύστημα θέρμανσης μπορεί να προκαλέσουν τοπικά υπερθέρμανση, θορύβους και διάβρωση. Οι ζημιές που προκαλούνται στον λέβητα από τις αιτίες αυτές δεν καλύπτονται από την εγγύηση. Για την απομάκρυνση ρύπων και λάσπης, απαιτείται έκπλυση της εγκατάστασης θέρμανσης πριν από τη σύνδεση ενός λέβητα σε μια υπάρχουσα εγκατάσταση. Επίσης συνιστάται η τοποθέτηση φίλτρων ρύπων ή ενός φίλτρου λάσπης. Τα φίλτρα ρύπων συγκρατούν τους ρύπους και αποτρέπουν λειτουργικές βλάβες σε όργανα ρύθμισης, σωληνώσεις και λέβητες. Πρέπει να τοποθετηθούν κοντά στο χαμηλότερο σημείο της εγκατάστασης θέρμανσης και πρέπει να είναι εύκολα προσβάσιμα. Σε κάθε συντήρηση της εγκατάστασης θέρμανσης πρέπει να καθαρίζονται τα φίλτρα ρύπων Ρύθμιση Η ρύθμιση των θερμοκρασιών λειτουργίας με πίνακα ελέγχου Bosch θα πρέπει να γίνεται με βάση την εξωτερική θερμοκρασία. Η ρύθμιση με βάση τη θερμοκρασία χώρου επιμέρους κυκλωμάτων θέρμανσης (με αισθητήρα θερμοκρασίας χώρου σε ένα χώρο αναφοράς) είναι εφικτή. Για τον σκοπό αυτό ελέγχονται συνεχώς με τον πίνακα ελέγχου οι ρυθμιστικές βάνες και οι κυκλοφορητές θέρμανσης. Το πλήθος και η έκδοση των ρυθμιζόμενων κυκλωμάτων θέρμανσης εξαρτώνται από την επιλογή και τον εξοπλισμό του πίνακα ελέγχου. Το σύστημα ελέγχου CFB.../CC 8000 μπορεί να αναλάβει επίσης τον έλεγχο του καυστήρα: 2 βαθμίδων ή αναλογικού (σε εγκαταστάσεις 1 λέβητα) 4 βαθμίδων ή αναλογικού (σε εγκαταστάσεις 2 λεβήτων) 6 βαθμίδων ή αναλογικού (σε εγκαταστάσεις 3 λεβήτων) Ο έλεγχος και η ηλεκτρική σύνδεση των καυστήρων τριφασικού ρεύματος και των κυκλοφορητών τριφασικού ρεύματος πρέπει να γίνεται από τον πελάτη. Λεπτομερείς υποδείξεις υπάρχουν στο έγγραφο σχεδιασμού «Αρθρωτό σύστημα ελέγχου CC 8000». 6 Uni Condens 8000 F (2018/02)

7 Παραδείγματα εγκατάστασης Παραγωγή ζεστού νερού χρήσης Η ρύθμιση θερμοκρασίας ζεστού νερού χρήσης με έναν πίνακα ελέγχου CFB.../CC 8000 προσφέρει σε αντίστοιχη διαμόρφωση ειδικές λειτουργίες, όπως π.χ. την ενεργοποίηση ενός κυκλοφορητή ανακυκλοφορίας ή τη θερμική απολύμανση για την προστασία από την ανάπτυξη λεγιονέλλας. Στην περίπτωση σύνδεσης θερμαντήρα ζεστού νερού με εσωτερικό εναλλάκτη θερμότητας στην επιστροφή υψηλής θερμοκρασίας, συνιστάται η ταυτόχρονη λειτουργία του κυκλώματος θέρμανσης με τη χαμηλότερη θερμοκρασία επιστροφής και η παραγωγή ζεστού νερού χρήσης. Έτσι, αυξάνεται ο βαθμός χρήσης και παρέχεται η δυνατότητα επιπλέον εξοικονόμησης ενέργειας και κόστους θέρμανσης έως 4 %. Τα συστήματα πλήρωσης θερμαντήρα με εξωτερικό εναλλάκτη θερμότητας πρέπει, λόγω του μεγάλου ψύκτη νερού κυκλοφορίας, να συνδέονται στην επιστροφή χαμηλής θερμοκρασίας ( εικόνα 1, σελίδα 8). Ο λέβητας συμπύκνωσης φτάνει στη μέγιστη ωφέλιμη απόδοση στις χαμηλές θερμοκρασίες συστήματος. Συνιστάται επομένως, για την επίτευξη της μέγιστης αποδοτικότητας, να χρησιμοποιηθεί για την παραγωγή ζεστού νερού χρήσης, για την οποία απαιτούνται υψηλές θερμοκρασίες προσαγωγής, ξεχωριστός λέβητας με προσαρμοσμένο αγωγό. Κατά τη σύνδεση διάταξης παραγωγής ζεστού νερού χρήσης στον λέβητα, θα πρέπει οι διαστάσεις του θερμαντήρα νερού να είναι τέτοιες, ώστε η ελάχιστη θερμική ισχύς του λέβητα (σε συνάρτηση με τον καυστήρα) να μην υπερβαίνει την ισχύ μεταφοράς του εναλλάκτη θερμότητας ζεστού νερού. Μια υπερβολικά υψηλή ισχύς λέβητα, σε σχέση με την ισχύ μεταφοράς της σερπαντίνας του εναλλάκτη θερμότητας, έχει ως συνέπεια συχνές εκκινήσεις του καυστήρα. Λεπτομερείς υποδείξεις υπάρχουν στο έγγραφο σχεδιασμού «Αρθρωτό σύστημα ελέγχου CC 8000». 1.3 Εξοπλισμός τεχνικής ασφάλειας κατά DIN EN Απαιτήσεις Οι εικόνες και οι αντίστοιχες υποδείξεις σχεδιασμού για τα παραδείγματα εγκατάστασης δεν έχουν την αξίωση πληρότητας. Το εκάστοτε παράδειγμα εγκατάστασης δεν αποτελεί δεσμευτική σύσταση για συγκεκριμένες εκδόσεις του δικτύου θέρμανσης. Για την πρακτική υλοποίηση ισχύουν οι σχετικοί τεχνικοί κανόνες. Οι διατάξεις ασφαλείας πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς. Για τον εξοπλισμό τεχνικής ασφάλειας καθοριστικό είναι το πρότυπο DIN EN σε θερμοκρασίες ασφαλείας έως 110 C. Οι σχηματικές απεικονίσεις στο σχ. 1 και στο σχ. 2 μπορούν να χρησιμοποιηθούν ως βοήθημα στον σχεδιασμό Προστασία από έλλειψη νερού Σύμφωνα με το πρότυπο DIN EN παρέχεται η δυνατότητα τοποθέτησης περιοριστή ελάχιστης πίεσης, εναλλακτικά αντί της προστασίας από έλλειψη νερού. Μια επιπλέον οικονομική εναλλακτική λύση, αντί της προστασίας από έλλειψη νερού, είναι ο επιτηρητής ελάχιστης πίεσης που προσφέρεται από την Bosch. Στην περίπτωση ισχύος λέβητα 300 kw μπορεί να χρησιμοποιηθεί με πιστοποίηση από τον κατασκευαστή. Η Bosch προσφέρει επίσης για την προστασία από έλλειψη νερού έναν ρυθμιστή στάθμης νερού σε προνομιακή τιμή από ισχύ λέβητα 310 kw και άνω ( σελίδα 77). Οι λέβητες συμπύκνωσης Uni Condens 8000 F διαθέτουν στον βασικό εξοπλισμό ένα ειδικό στόμιο για την απλή συναρμολόγηση αυτών των οικονομικών διατάξεων ασφαλείας. Λεπτομερείς πληροφορίες θα βρείτε στο κεφάλαιο Διατήρηση πίεσης Προκειμένου να διασφαλίζεται η προβλεπόμενη χρήση της βαλβίδας ασφαλείας, πρέπει ανάμεσα στην πίεση ενεργοποίησης της βαλβίδας ασφαλείας και στην τελική πίεση της διατήρησης πίεσης να υπάρχει διαφορά της τάξης του 10 %, η οποία όμως να μην είναι μικρότερη από 0,5 bar. Η εγκατάσταση πρέπει να διαθέτει δοχείο διαστολής. Η διαμόρφωση συμμορφώνεται με τα σχετικά πρότυπα κα τις προδιαγραφές. Αποφύγετε οπωσδήποτε τα πλήγματα πίεσης που προκαλούνται από διατάξεις διατήρησης πίεσης ελεγχόμενες από κυκλοφορητή χωρίς ή με δοχείο διαστολής ανεπαρκών διαστάσεων, συνδέοντας σε κάθε λέβητα ένα επιπλέον δοχείο διαστολής με μεμβράνη. Περισσότερες πληροφορίες θα βρείτε στο ενημερωτικό δελτίο BDH υπ' αρ. 30 και στο φύλλο εργασίας K Περιοριστής μέγιστης πίεσης Ο περιοριστής μέγιστης πίεσης πρέπει να ρυθμιστεί με τρόπο τέτοιο, ώστε να εμποδίζεται η ενεργοποίηση της βαλβίδας ασφαλείας. Επιπλέον, πρέπει να διατηρείται απόσταση ασφαλείας από την πίεση ενεργοποίησης της βαλβίδας ασφαλείας 0,2 bar. Η μέγιστη πίεση ενεργοποίησης της βαλβίδας ασφαλείας λέβητα εξαρτάται από το μέγεθος του λέβητα Περιοριστής ελάχιστης πίεσης Ο περιοριστής ελάχιστης πίεσης πρέπει να ρυθμιστεί με τρόπο τέτοιο, ώστε να μην σχηματίζονται στον λέβητα φυσαλίδες ατμού και ο λέβητας να λειτουργεί με ασφάλεια. Η ρύθμιση εξαρτάται από τις συνθήκες στην εγκατάσταση και από την κατάσταση τοποθέτησης της εγκατάστασης λεβήτων. Για τα κεντρικά συστήματα οροφής πρέπει να ρυθμιστεί γενικά ελάχιστη τιμή 1,0 bar. Στα κεντρικά συστήματα οροφής συνιστούμε τη χρήση προστασίας από έλλειψη νερού. Με την τιμή ρύθμισης σχετίζεται η πίεση βρασμού που αντιστοιχεί στην τιμή ρύθμισης του θερμικού ασφαλείας και ο γεωδαιτικά υψηλότερος καταναλωτής επάνω από το λέβητα: Έως STB 100 C: Δεν απαιτείται προσθήκη STB 110 C: Προσθήκη 0,5 bar Το διαθέσιμο γεωδαιτικό ύψος υπολογίζεται μεταξύ του υψηλότερου σημείου των καταναλωτών και του σημείου σύνδεσης της διάταξης διατήρησης πίεσης. Παράδειγμα Εγκατάσταση λεβήτων με ρύθμιση STB = 110 C Υψηλότερος καταναλωτής επάνω από τον λέβητα = 12 m 10 m αντιστοιχούν σε περ. 1 bar: 12 m = 1,2 bar Απόσταση ασφαλείας (σταθερή τιμή) = 0,2 bar Ο περιοριστής ελάχιστης πίεσης P min πρέπει να ρυθμιστεί τουλάχιστον σε P 0-Διατήρηση πίεσης (P min P 0 ). Πίεση ενεργοποίησης: P 0-Διατήρηση πίεσης = 0,5 bar + 1,2 bar + 0,2 bar = 1,9 bar Uni Condens 8000 F (2018/02) 7

8 Παραδείγματα εγκατάστασης Διάταξη εξαρτημάτων που σχετίζονται με την τεχνική ασφάλεια σύμφωνα με το πρότυπο DIN EN Θερμοκρασία λειτουργίας 105 C Θερμοκρασία απενεργοποίησης (STB) 110 C Λέβητες 300 kw Θερμοκρασία λειτουργίας 105 C Θερμοκρασία απενεργοποίησης (STB) 110 C Άμεση θέρμανση 6/ Σχ. 1 Εξοπλισμός τεχνικής ασφάλειας κατά DIN-EN για λέβητες 300 kw με θερμικό ασφαλείας (STB) 110 C Οι εικόνες παρουσιάζουν σχηματικά τον εξοπλισμό τεχνικής ασφάλειας κατά DIN EN για τις εκδόσεις εγκατάστασης που παρουσιάζονται εδώ, χωρίς την αξίωση πληρότητας. Για την πρακτική εφαρμογή ισχύουν οι σχετικοί τεχνικοί κανόνες. Λέβητες > 300 kw Θερμοκρασία λειτουργίας 105 C Θερμοκρασία απενεργοποίησης (STB) 110 C Άμεση θέρμανση 8 0,5 % 6/ ) 14 1) 300 kw ) ) 5 1) 5 1) P VK RK T 20 VK Υπόμνημα για το σχ. 1 και το σχ. 2: RK Eπιστροφή VK Προσαγωγή [1] Λέβητας [2] Βαλβίδα απομόνωσης προσαγωγής/επιστροφής [3] Θερμοστάτης (TR) [4] Θερμικό ασφαλείας (STB) [5] Διάταξη μέτρησης θερμοκρασίας [6] Βαλβίδα ασφαλείας μεμβράνης MSV 2,5 bar/3,0 bar ή [7] Βαλβίδα ασφαλείας με ελατήριο HFS 2,5 bar [8] Δοχείο εκτόνωσης (ΕΤ), σε εγκαταστάσεις > 300 kw, δεν απαιτείται όταν αντί αυτού προβλέπονται επιπρόσθετα ένα θερμικό ασφαλείας 110 C και ένας περιοριστής μέγιστης πίεσης ανά λέβητα. [9] Περιοριστής μέγιστης πίεσης [10] Μανόμετρο [11] Σε εγκαταστάσεις 300 kw δεν απαιτείται προστασία από έλλειψη νερού (WMS), εφόσον προβλέπεται αντί αυτής για κάθε λέβητα περιοριστής ελάχιστης πίεσης ή εναλλακτική διάταξη εγκεκριμένη από τον κατασκευαστή [12] Αντεπίστροφο ροής [13] Διάταξη πλήρωσης και εκκένωσης λέβητα (KFE) [14] Αγωγός δοχείου διαστολής [15] Βάνα απομόνωσης ασφαλισμένη έναντι ακούσιου κλεισίματος, π.χ. μέσω βαλβίδας με μολυβδοσφραγισμένο κάλυμμα [16] Εκκένωση πριν το δοχείο διαστολής [17] Δοχείο διαστολής με μεμβράνη (DIN EN 13831) [18] Βάνα πλήρωσης [19] Κατάλληλη διάταξη για την απομόνωση του δικτύου θέρμανσης από το δίκτυο πόσιμου νερού [20] Βάνα εκκένωσης ράβδου ρυθμιστή πίεσης 1) Η μέγιστη εφικτή θερμοκρασία προσαγωγής σε συνδυασμό με πίνακες ελέγχου CFB.../ CC 8000 είναι περίπου 18 K κάτω από τη θερμοκρασία απενεργοποίησης (STB). 1 > 300 kw RK Σχ T Εξοπλισμός τεχνικής ασφάλειας κατά DIN-EN για λέβητες > 300 kw με θερμικό ασφαλείας (STB) 110 C 8 Uni Condens 8000 F (2018/02)

9 Παραδείγματα εγκατάστασης 1.4 Επιλογή του τεχνικού εξοπλισμού ελέγχου Πίνακας ελέγχου CFB 840 Υποστηριζόμενος πλήρης εξοπλισμός (ο πρόσθετος εξοπλισμός απεικονίζεται με μπλε) CFB 840 1) για εγκατάσταση 1 λέβητα, με θερμοστάτη TR (90 C) και ρυθμιζόμενο θερμικό ασφαλείας STB (100/110/120 C), για τον έλεγχο καυστήρα 2 βαθμίδων ή αναλογικού (επιλογή καυστήρα κεφάλαιο 5.4, σελίδα 49). Υποδοχή έως και 2 πλακετών λειτουργίας. Βασικός εξοπλισμός Εξοπλισμός τεχνικής ασφάλειας CM421 Πλακέτα ελέγχου ZM422 Κεντρική πλακέτα για τον λέβητα με ενεργοποίηση καυστήρα ενός κυκλώματος θέρμανσης χωρίς βάνα ανάμειξης και ένα κύκλωμα ζεστού νερού χρήσης 2) με κυκλοφορητή ανακυκλοφορίας (εξαρτήματα ένδειξης, χειρισμού και ισχύος για CM421) Προγραμματιστής Ψηφιακή μονάδα χειρισμού για την παραμετροποίηση και τον έλεγχο του πίνακα ελέγχου, ενσωματωμένος αισθητήρας θερμοκρασίας χώρου και δέκτης ασύρματου ρολογιού Πρόσθετος εξοπλισμός CMM 920 Πλακέτα λειτουργίας για 2 κυκλώματα θέρμανσης με βάνα ανάμειξης, με ένα σετ αισθητήρων FV/FZ (έως 2 πλακέτες ανά πίνακα ελέγχου) CML 910 Πλακέτα λειτουργίας 2) για παραγωγή ζεστού νερού χρήσης μέσω συστήματος πλήρωσης για τον έλεγχο 2 κυκλοφορητών πλήρωσης θερμαντήρα και ενός κυκλοφορητή ανακυκλοφορίας, με σετ σύνδεσης θερμαντήρα LAP/LSP και αισθητήρες θερμοκρασίας ζεστού νερού (έως 1 πλακέτα ανά πίνακα ελέγχου) Καλώδιο καυστήρα για δεύτερη βαθμίδα Σετ εσωτερικής συναρμολόγησης με βάση τοίχου για τον προγραμματιστή και την οθόνη λέβητα Καλώδιο online με συγκρατητήρα για τον προγραμματιστή και το βύσμα Τηλεχειριστήριο TR 25με αισθητήρα θερμοκρασίας χώρου για το χειρισμό ενός κυκλώματος θέρμανσης από το χώρο κατοικίας Ξεχωριστός αισθητήρας θερμοκρασίας χώρου για τηλεχειριστήριο TR 25 Σετ αισθητήρων FV/FZ με αισθητήρα θερμοκρασίας προσαγωγής για κυκλώματα θέρμανσης με βάνα ανάμειξης ή πρόσθετο αισθητήρα θερμοκρασίας για τις λειτουργίες κυκλώματος λέβητα, με βύσμα σύνδεσης και πρόσθετο εξοπλισμό Αισθητήρας θερμοκρασίας καυσαερίων FG για την ψηφιακή ένδειξη της θερμοκρασίας καυσαερίων, σε περίβλημα ανοξείδωτου χάλυβα, έκδοση ανθεκτική στην υπερπίεση Κυάθιο εμβάπτισης R ½, μήκους 100 για κυκλικό αισθητήρα Πίν. 2 Υποστηριζόμενος εξοπλισμός πίνακα ελέγχου CFB il 1) Η μέγιστη απαίτηση θερμοκρασίας από το σύστημα ανέρχεται σε 77 C 2) Σε περίπτωση παραγωγής ζεστού νερού χρήσης μέσω συστήματος πλήρωσης θερμαντήρα νερού με πλακέτα λειτουργίας CML 910 η λειτουργία ζεστού νερού της κεντρικής πλακέτας ZM422 δεν είναι διαθέσιμη. Πίνακας ελέγχου CFB 930 Υποστηριζόμενος πλήρης εξοπλισμός (ο πρόσθετος εξοπλισμός απεικονίζεται με μπλε) T CFB 930 1) για εγκατάσταση 1 λέβητα, με θερμοστάτη TR (90/105 C) και ρυθμιζόμενο θερμικό ασφαλείας STB (100/110/120 C), για τον έλεγχο καυστήρα 2 βαθμίδων ή αναλογικού (επιλογή καυστήρα κεφάλαιο 5.4, σελίδα 49), με καλώδιο καυστήρα για τη δεύτερη βαθμίδα, αισθητήρα θερμοκρασίας νερού λέβητα και εξωτερικής θερμοκρασίας. Υποδοχή έως και 4 πλακετών λειτουργίας. Βασικός εξοπλισμός Εξοπλισμός τεχνικής ασφάλειας CM431 Πλακέτα ελέγχου ZM432 Κεντρική πλακέτα για τον έλεγχο του καυστήρα και των λειτουργιών κυκλώματος λέβητα, με επίπεδο χειροκίνητου ελέγχου Προγραμματιστής Ψηφιακή μονάδα χειρισμού για την παραμετροποίηση και τον έλεγχο του πίνακα ελέγχου, ενσωματωμένος αισθητήρας θερμοκρασίας χώρου και δέκτης ασύρματου ρολογιού Πρόσθετος εξοπλισμός CMM 910 Πλακέτα λειτουργίας 2) για 1 κύκλωμα θέρμανσης με βάνα ανάμειξης και 1 κύκλωμα ζεστού νερού με κυκλοφορητή ανακυκλοφορίας, με αισθητήρα θερμοκρασίας ζεστού νερού (έως 1 πλακέτα ανά πίνακα ελέγχου) CMM 920 Πλακέτα λειτουργίας για 2 κυκλώματα θέρμανσης με βάνα ανάμειξης, με ένα σετ αισθητήρων FV/FZ (έως 4 πλακέτες ανά πίνακα ελέγχου) Πίν. 3 Υποστηριζόμενος εξοπλισμός πίνακα ελέγχου CFB 930 Uni Condens 8000 F (2018/02) 9

10 Παραδείγματα εγκατάστασης Πίνακας ελέγχου CFB 930 CML 910 Πλακέτα λειτουργίας 2) για παραγωγή ζεστού νερού χρήσης μέσω συστήματος πλήρωσης για τον έλεγχο 2 κυκλοφορητών πλήρωσης θερμαντήρα και 1 κυκλοφορητή ανακυκλοφορίας, με σετ σύνδεσης θερμαντήρα LAP/LSP και αισθητήρες θερμοκρασίας ζεστού νερού (έως 1 πλακέτα ανά πίνακα ελέγχου) Σετ εσωτερικής συναρμολόγησης με βάση τοίχου για τον προγραμματιστή και την οθόνη λέβητα Καλώδιο online με συγκρατητήρα για τον προγραμματιστή και το βύσμα Τηλεχειριστήριο TR 25με αισθητήρα θερμοκρασίας χώρου για το χειρισμό ενός κυκλώματος θέρμανσης από το χώρο κατοικίας Ξεχωριστός αισθητήρας θερμοκρασίας χώρου για τηλεχειριστήριο TR 25 Σετ αισθητήρων FV/FZ με αισθητήρα θερμοκρασίας προσαγωγής για κυκλώματα θέρμανσης με βάνα ανάμειξης ή πρόσθετο αισθητήρα θερμοκρασίας για τις λειτουργίες κυκλώματος λέβητα, με βύσμα σύνδεσης και πρόσθετο εξοπλισμό Αισθητήρας θερμοκρασίας καυσαερίων FG για την ψηφιακή ένδειξη της θερμοκρασίας καυσαερίων, σε περίβλημα ανοξείδωτου χάλυβα, έκδοση ανθεκτική στην υπερπίεση Κυάθιο εμβάπτισης R ½, μήκους 100 για κυκλικό αισθητήρα Πίν. 3 Υποστηριζόμενος εξοπλισμός πίνακα ελέγχου CFB 930 1) Για θερμοκρασίες λέβητα πάνω από 80 C το STB πρέπει να ρυθμιστεί στους 110 C. 2) Δυνατότητα παραγωγής ζεστού νερού μέσω συστήματος πλήρωσης θερμαντήρα νερού με πλακέτα λειτουργίας CML 910 ή μέσω θερμαντήρα ζεστού νερού με πλακέτα λειτουργίας CMM 910. Πίνακας ελέγχου CFB 910 Υποστηριζόμενος πλήρης εξοπλισμός (ο πρόσθετος εξοπλισμός απεικονίζεται με μπλε) T CFB 910 1) ως επόμενος πίνακας ελέγχου για τον δεύτερο και τρίτο λέβητα μιας εγκατάστασης πολλαπλών λεβήτων, με θερμοστάτη TR (90/105 C) και ρυθμιζόμενο θερμικό ασφαλείας STB (100/110/120 C), για τον έλεγχο μονοβάθμιου, διβάθμιου ή αναλογικού καυστήρα (επιλογή καυστήρα κεφάλαιο 5.4, σελίδα 49). Με καλώδιο καυστήρα για δεύτερη βαθμίδα και αισθητήρα θερμοκρασίας νερού λέβητα. Υποδοχή έως και 4 πλακετών λειτουργίας. Βασικός εξοπλισμός Εξοπλισμός τεχνικής ασφάλειας CM431 Πλακέτα ελέγχου ZM432 Κεντρική πλακέτα για τον έλεγχο του καυστήρα και των λειτουργιών κυκλώματος λέβητα, με επίπεδο χειροκίνητου ελέγχου Οθόνη λέβητα για την ένδειξη της θερμοκρασίας νερού λέβητα στον πίνακα ελέγχου Πρόσθετος εξοπλισμός Προγραμματιστής Ψηφιακή μονάδα χειρισμού αντί της οθόνης λέβητα για την παραμετροποίηση και τον έλεγχο του πίνακα ελέγχου, ενσωματωμένος αισθητήρας θερμοκρασίας χώρου και δέκτης ασύρματου ρολογιού CMM 910 Πλακέτα λειτουργίας 2) για 1 κύκλωμα θέρμανσης με βάνα ανάμειξης και 1 κύκλωμα ζεστού νερού με κυκλοφορητή ανακυκλοφορίας, με αισθητήρα θερμοκρασίας ζεστού νερού (έως 1 πλακέτα ανά πίνακα ελέγχου) CMM 920 Πλακέτα λειτουργίας για 2 κυκλώματα θέρμανσης με βάνα ανάμειξης, με ένα σετ αισθητήρων FV/FZ (έως 4 πλακέτες ανά πίνακα ελέγχου) CML 910 Πλακέτα λειτουργίας 2) για παραγωγή ζεστού νερού χρήσης μέσω συστήματος πλήρωσης για τον έλεγχο 2 κυκλοφορητών πλήρωσης θερμαντήρα και 1 κυκλοφορητή ανακυκλοφορίας, με σετ σύνδεσης θερμαντήρα LAP/LSP και αισθητήρες θερμοκρασίας ζεστού νερού (έως 1 πλακέτα ανά πίνακα ελέγχου) Καλώδιο online με συγκρατητήρα για τον προγραμματιστή και το βύσμα Τηλεχειριστήριο TR 25με αισθητήρα θερμοκρασίας χώρου για το χειρισμό ενός κυκλώματος θέρμανσης από το χώρο κατοικίας Ξεχωριστός αισθητήρας θερμοκρασίας χώρου για τηλεχειριστήριο TR 25 Σετ αισθητήρων FV/FZ με αισθητήρα θερμοκρασίας προσαγωγής για κυκλώματα θέρμανσης με βάνα ανάμειξης ή πρόσθετο αισθητήρα θερμοκρασίας για τις λειτουργίες κυκλώματος λέβητα, με βύσμα σύνδεσης και πρόσθετο εξοπλισμό FA Πρόσθετος αισθητήρας εξωτερικής θερμοκρασίας Αισθητήρας θερμοκρασίας καυσαερίων FG για την ψηφιακή ένδειξη της θερμοκρασίας καυσαερίων, σε περίβλημα ανοξείδωτου χάλυβα, έκδοση ανθεκτική στην υπερπίεση Κυάθιο εμβάπτισης R ½, μήκους 100 για κυκλικό αισθητήρα Πίν. 4 Υποστηριζόμενος εξοπλισμός του πίνακα ελέγχου CFB 910 1) Για θερμοκρασίες λέβητα πάνω από 80 C το STB πρέπει να ρυθμιστεί στους 110 C. 2) Δυνατότητα παραγωγής ζεστού νερού μέσω συστήματος πλήρωσης θερμαντήρα νερού με πλακέτα λειτουργίας CML 910 ή μέσω θερμαντήρα ζεστού νερού με πλακέτα λειτουργίας CMM Uni Condens 8000 F (2018/02)

11 Παραδείγματα εγκατάστασης Για λέβητες > 300 kw προτείνεται η χρήση της πλακέτας ασφαλείας καυστήρα BSM. Μέσω της πλακέτας BSM μπορούν να συνδεθούν ηλεκτρικά οι παρακάτω διατάξεις ασφαλείας σύμφωνα με το πρότυπο EN12828: Προστασία από έλλειψη νερού ή περιοριστής ελάχιστης πίεσης 2 περιοριστές μέγιστης πίεσης Δεύτερο θερμικό ασφαλείας Μπορούν επιπλέον να συνδεθούν και άλλα εξαρτήματα: Σύστημα εξουδετέρωσης ή άντλησης συμπυκνώματος Μια επιπλέον διάταξη ασφαλείας Όλα τα εξαρτήματα που αναφέρθηκαν παραπάνω καλωδιώνονται κατά περίπτωση ξεχωριστά και συνδέονται μέσω του BSM στην αλυσίδα ασφαλείας του πίνακα ελέγχου. Επιπλέον μπορούν να συνδεθούν ηλεκτρικά ένας κυκλοφορητής κυκλώματος λέβητα 230 V ή 400 και ένας πιεστικός καυστήρας 230 V ή 400 V. Πίνακας ελέγχου CC T CC 8311 αρθρωτός, ψηφιακός πίνακας ελέγχου με υψηλής ποιότητας, ανθεκτική οθόνη αφής 7" για εγκαταστάσεις 1 λέβητα, με ρυθμιζόμενο θερμικό ασφαλείας STB (99 C, 110 C, 120 C), για τον έλεγχο καυστήρα 2 βαθμίδων ή αναλογικού (σχετικά με την επιλογή καυστήρα βλέπε κεφ 5.3). Με καλώδιο καυστήρα για δεύτερη βαθμίδα, αισθητήρα θερμοκρασίας νερού λέβητα και εξωτερικής θερμοκρασίας. Υποδοχή έως 4 πλακετών λειτουργίας. Εφόσον απαιτούνται περισσότερες πλακέτες λειτουργίας, ο πίνακας ελέγχου CC 8310 μπορεί να χρησιμοποιηθεί για επέκταση με 4 επιπλέον πλακέτες λειτουργίας.. Βασικός εξοπλισμός Εξοπλισμός τεχνικής ασφάλειας ZM5311 Κεντρική πλακέτα για έλεγχο του καυστήρα και κατ' επιλογή για λειτουργίες κυκλώματος λέβητα/κυκλώματος θέρμανσης (με ανάμειξη) και παραγωγή ζεστού νερού χρήσης με κυκλοφορητή θερμαντήρα νερού και κυκλοφορητή ανακυκλοφορίας, έξοδος αναγγελίας γενικής βλάβης, έλεγχος κλαπέ καυσαερίων, εξωτερική απαίτηση θερμότητας μέσω επαφής V ή χαμηλού δυναμικού, εξωτερική ασφάλιση, εξωτερική εναλλαγή καυσίμου, με επίπεδο χειροκίνητου ελέγχου NM582 Πλακέτα δικτύου με διακόπτη ενεργοποίησης/απενεργοποίησης και 2 ξεχωριστά κυκλώματα ασφαλείας (λέβητας, καυστήρας, σύστημα) BCT Μονάδα χειρισμού/πλακέτα ελεγκτή με χωρητικό χειρισμό αφής για την παραμετροποίηση, ζήτηση και προβολή όλων των δεδομένων πίνακα ελέγχου. Απλός, κατανοητός και έξυπνος χειρισμός και προβολή με απεικονίσεις των υδραυλικών κυκλωμάτων, όπως ο χειρισμός ενός smartphone Πρόσθετος εξοπλισμός FM-SI Πλακέτα λειτουργίας για σύνδεση εξωτερικών διατάξεων ασφαλείας στην εγκατάσταση θέρμανσης ή στο σύστημα ελέγχου συστήματος (π.χ. προστασία από έλλειψη νερού, περιοριστής πίεσης, θερμικό ασφαλείας, επιτήρηση εξουδετέρωσης). 1 γενική 4πολική είσοδος με ξεχωριστή ονοματοδοσία και 4 επιπλέον διπολικές παραμετροποιήσιμες είσοδοι με ξεχωριστή ονοματοδοσία. Δυνατότητα αξιολόγησης σφάλματος μέσω πίνακα ελέγχου ή απομακρυσμένης πρόσβασης (εντοπισμός της ενεργοποιημένης διάταξης ασφαλείας) (έως 1 πλακέτα ανά πίνακα ελέγχου) FM-MW Πλακέτα λειτουργίας για θέρμανση πόσιμου νερού και 1 κύκλωμα θέρμανσης για τον έλεγχο ενός κυκλώματος θέρμανσης με/χωρίς ρυθμιστική βάνα και κυκλοφορητή κυκλώματος θέρμανσης ή έλεγχο 1 κυκλώματος ζεστού νερού χρήσης με κυκλοφορητή θερμαντήρα νερού και κυκλοφορητή ανακυκλοφορίας, με αισθητήρα θερμοκρασίας ζεστού νερού (έως 1 πλακέτα ανά πίνακα ελέγχου) FM-MM Πλακέτα λειτουργίας για 2 κυκλώματα θέρμανσης με/χωρίς ρυθμιστική βάνα και κυκλοφορητή κυκλώματος θέρμανσης, με σετ αισθητήρα FV/FZ (έως 4 πλακέτες ανά πίνακα ελέγχου) FM-AM Πλακέτα λειτουργίας για σύνδεση εναλλακτικού θερμαντήρα, όπως π.χ. μονάδα συμπαραγωγής (BHKW), αντλία θερμότητας αερίου, λέβητας στερεών καυσίμων ή/και δοχείο αδρανείας στην εγκατάσταση θέρμανσης ή στο σύστημα ελέγχου. Δυνατότητα ρύθμισης θερμοκρασίας επιστροφής για τον εναλλακτικό θερμαντήρα με έλεγχο ρυθμιστικής βάνας και κυκλοφορητή κυκλώματος λέβητα. Απευθείας επικοινωνία με τη μονάδα συμπαραγωγής Bosch (αμφίδρομη επικοινωνία) μέσω MOD-Bus RTU, με 4 αισθητήρες θερμοκρασίας (έως 1 πλακέτα ανά πίνανα ελέγχου) FM-CM 1) Πλακέτα λειτουργίας για τη σύνδεση έως και 4 συμβατικών θερμαντήρων, όπως π.χ. λέβητα χαμηλών θερμοκρασιών/ συμπύκνωσης και/ή επίτοιχου λέβητα συμπύκνωσης στην εγκατάσταση θέρμανσης ή στο σύστημα ελέγχου. Παράλληλη και σειριακή λειτουργία με συνυπολογισμό του βαθμού χρήσης για τη συγκεκριμένη εγκατάσταση. Σύνδεση ενός στρατηγικού δοχείου αδρανείας για εναλλακτική διαμόρφωση εγκατάστασης με αισθητήρα ενεργοποίησης και απενεργοποίησης, με στρατηγικό αισθητήρα θερμοκρασίας προσαγωγής (έως 4 πλακέτες κύριου πίνακα ελέγχου) Πίν. 5 Υποστηριζόμενος εξοπλισμός του πίνακα ελέγχου CC 8311 Uni Condens 8000 F (2018/02) 11

12 Παραδείγματα εγκατάστασης Πίνακας ελέγχου CC 8311 Τηλεχειριστήριο BFU συμπεριλ. αισθητήρα θερμοκρασίας χώρου για το χειρισμό ενός κυκλώματος θέρμανσης από το χώρο κατοικίας BFU/F Τηλεχειριστήριο όπως το BFU, ωστόσο με ενσωματωμένο δέκτη ασύρματου ρολογιού Ξεχωριστός αισθητήρας θερμοκρασίας χώρου για τηλεχειριστήριο BFU και BFU/F Σετ αισθητήρων FV/FZ με αισθητήρα θερμοκρασίας προσαγωγής για κυκλώματα θέρμανσης με βάνα ανάμειξης ή πρόσθετο αισθητήρα θερμοκρασίας για τις λειτουργίες κυκλώματος λέβητα, με βύσμα σύνδεσης και πρόσθετο εξοπλισμό FA Πρόσθετος αισθητήρας εξωτερικής θερμοκρασίας Αισθητήρας θερμοκρασίας καυσαερίων FG για την ψηφιακή ένδειξη της θερμοκρασίας καυσαερίων, σε περίβλημα ανοξείδωτου χάλυβα, έκδοση ανθεκτική στην υπερπίεση Κυάθιο εμβάπτισης R ½, μήκους 100 για κυκλικό αισθητήρα Πίν. 5 Υποστηριζόμενος εξοπλισμός του πίνακα ελέγχου CC ) Παραδοτέο από αρχές του 2018 Πίνακας ελέγχου CC T CC 8312 ως επόμενος πίνακας ελέγχου για τον δεύτερο και τρίτο λέβητα μιας εγκατάστασης με πολλούς λέβητες, με ρυθμιζόμενο θερμικό ασφαλείας STB (99 C, 110 C, 120 C), για τον έλεγχο καυστήρα 2 βαθμίδων ή αναλογικού (επιλογή καυστήρα Κεφ. 5.3). Με καλώδιο καυστήρα για δεύτερη βαθμίδα, αισθητήρα θερμοκρασίας νερού λέβητα και εξωτερικής θερμοκρασίας. Υποδοχή έως 4 πλακετών λειτουργίας. Εφόσον απαιτούνται περισσότερες πλακέτες λειτουργίας, ο πίνακας ελέγχου CC 8310 μπορεί να χρησιμοποιηθεί για επέκταση με 4 επιπλέον πλακέτες λειτουργίας.. Βασικός εξοπλισμός Εξοπλισμός τεχνικής ασφάλειας ZM5311 Κεντρική πλακέτα για έλεγχο του καυστήρα και κατ' επιλογή για λειτουργίες κυκλώματος λέβητα/κυκλώματος θέρμανσης (με ανάμειξη) και παραγωγή ζεστού νερού χρήσης με κυκλοφορητή θερμαντήρα νερού και κυκλοφορητή ανακυκλοφορίας, έξοδος αναγγελίας γενικής βλάβης, έλεγχος κλαπέ καυσαερίων, εξωτερική απαίτηση θερμότητας μέσω επαφής V ή χαμηλού δυναμικού, εξωτερική ασφάλιση, εξωτερική εναλλαγή καυσίμου, με επίπεδο χειροκίνητου ελέγχου NM582 Πλακέτα δικτύου με διακόπτη ενεργοποίησης/απενεργοποίησης και 2 ξεχωριστά κυκλώματα ασφαλείας (λέβητας, καυστήρας, σύστημα) Πίν. 6 Υποστηριζόμενος εξοπλισμός του πίνακα ελέγχου CC Uni Condens 8000 F (2018/02)

13 Παραδείγματα εγκατάστασης 1.5 Εγκατάσταση 1 λέβητα με λέβητα συμπύκνωσης: Κυκλώματα θέρμανσης και θερμαντήρας ζεστού νερού χρήσης στην επιστροφή χαμηλής θερμοκρασίας CC 8311 FM-MM 1 6 HK0 HK1 HK2 TWH T T T T T T FZ 1FV 2FV PK 1PH 2PH M SR M 1SH M 2SH PZ PS FA FK FB W...-5 P 1 B UC8000F / / Σχ. 3 Παράδειγμα εγκατάστασης για λέβητα συμπύκνωσης UC8000F , UC8000F ή UC8000F , το πλήθος και η διαμόρφωση των κυκλωμάτων θέρμανσης εξαρτώνται από τον πίνακα ελέγχου Θέση πλακέτας: [1] Πίνακας ελέγχου στον λέβητα [6] Πλακέτα στον πίνακα ελέγχου CC 8311 Υπόμνημα: CC 8311 Πίνακας ελέγχου της σειράς CC 8000 UC8000F Λέβητες συμπύκνωσης FA Αισθητήρας εξωτερικής θερμοκρασίας W...-5 P 1 B Θερμαντήρας ζεστού νερού FB FK FM-MM FV/FZ HK PH/PK PS PZ SH/SR TWH Αισθητήρας NTC θερμοκρασίας ζεστού νερού Αισθητήρας θερμοκρασίας νερού λέβητα Πλακέτα λειτουργίας Αισθητήρας θερμοκρασίας προσαγωγής Κύκλωμα θέρμανσης Κυκλοφορητής κυκλώματος θέρμανσης Κυκλοφορητής θερμαντήρα νερού Κυκλοφορητής ανακυκλοφορίας Ρυθμιστική βάνα κυκλώματος θέρμανσης Επιτηρητής θερμοκρασίας προσαγωγής T Στο παράδειγμα εγκατάστασης απεικονίζεται ο πίνακας ελέγχου της σειράς CC Εναλλακτικά μπορεί να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 840 με την πλακέτα λειτουργίας CMM 920 της σειράς CFB.... Το διάγραμμα συνδεσμολογίας αποτελεί απλώς σχηματική απεικόνιση! Υποδείξεις για όλα τα παραδείγματα εγκατάστασης σελίδα 6. Uni Condens 8000 F (2018/02) 13

14 Παραδείγματα εγκατάστασης Τομέας εφαρμογής Λέβητες συμπύκνωσης Uni Condens 8000 F Σύστημα ελέγχου κυκλώματος λέβητα και θέρμανσης CFB.../CC 8000 Περιγραφή λειτουργίας Οι ρυθμιστικές βάνες και οι κυκλοφορητές θέρμανσης ελέγχονται συνεχώς με πίνακα ελέγχου.cfb.../cc Εναλλακτικά, η ρύθμιση του κυκλώματος θέρμανσης είναι εφικτή και με εξωτερική συσκευή (π.χ. στην περίπτωση εκσυγχρονισμού της εγκατάστασης και αντικατάστασης του λέβητα μόνο, ενώ το υπάρχον σύστημα ελέγχου εξακολουθεί να χρησιμοποιείται). Ο πίνακας ελέγχου CFB 840 διαθέτει θερμοστάτη έως τους 90 C. Η απαίτηση από το κύκλωμα θέρμανσης και ζεστού νερού (μαζί με την άνοδο θερμοκρασία επιστροφής) δεν επιτρέπεται για τον λόγο αυτόν να υπερβαίνει τους 77 C. Αν η απαίτηση μέγιστης θερμοκρασίας είναι μεγαλύτερη, θα πρέπει να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 930 ή CC Uni Condens 8000 F (2018/02)

15 Παραδείγματα εγκατάστασης 1.6 Εγκατάσταση 1 λέβητα με λέβητα συμπύκνωσης: Κυκλώματα θέρμανσης χαμηλής και υψηλής θερμοκρασίας, θερμαντήρας ζεστού νερού χρήσης στην επιστροφή υψηλής θερμοκρασίας CC 8311 FM-MM 1 6 HK0 HK1 HK2 TWH T T T T T T FZ 1FV 2FV PK 1PH 2PH M SR M 1SH M 2SH PZ PS FA FK FB W...-5 P 1 B UC8000F / / Σχ. 4 Παράδειγμα εγκατάστασης για λέβητα συμπύκνωσης UC8000F , UC8000F ή UC8000F , το πλήθος και η διαμόρφωση των κυκλωμάτων θέρμανσης εξαρτώνται από τον πίνακα ελέγχου Θέση πλακέτας: [1] Πίνακας ελέγχου στον λέβητα [6] Πλακέτα στον πίνακα ελέγχου CC 8311 Υπόμνημα: CC 8311 Πίνακας ελέγχου της σειράς CC 8000 UC8000F Λέβητες συμπύκνωσης FA Αισθητήρας εξωτερικής θερμοκρασίας W...-5 P 1 B Θερμαντήρας ζεστού νερού FB FK FM-MM FV/FZ HK PH/PK PS PZ SH/SR TWH Αισθητήρας NTC θερμοκρασίας ζεστού νερού Αισθητήρας θερμοκρασίας νερού λέβητα Πλακέτα λειτουργίας Αισθητήρας θερμοκρασίας προσαγωγής Κύκλωμα θέρμανσης Κυκλοφορητής κυκλώματος θέρμανσης Κυκλοφορητής θερμαντήρα νερού Κυκλοφορητής ανακυκλοφορίας Ρυθμιστική βάνα κυκλώματος θέρμανσης Επιτηρητής θερμοκρασίας προσαγωγής T Στο παράδειγμα εγκατάστασης απεικονίζεται ο πίνακας ελέγχου της σειράς CC Εναλλακτικά μπορεί να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 840 με την πλακέτα λειτουργίας CMM 920 της σειράς CFB.... Το διάγραμμα συνδεσμολογίας αποτελεί απλώς σχηματική απεικόνιση! Υποδείξεις για όλα τα παραδείγματα εγκατάστασης σελίδα 6. Uni Condens 8000 F (2018/02) 15

16 Παραδείγματα εγκατάστασης Τομέας εφαρμογής Λέβητες συμπύκνωσης Uni Condens 8000 F Σύστημα ελέγχου κυκλώματος λέβητα και θέρμανσης CFB.../CC 8000 Περιγραφή λειτουργίας Η βέλτιστη θερμική απόδοση σε συνδυασμό με τα κυκλώματα θέρμανσης υψηλής θερμοκρασίας επιτυγχάνεται μέσω ξεχωριστών επιστροφών στο κύκλωμα νερού. Οι ρυθμιστικές βάνες και οι κυκλοφορητές θέρμανσης ελέγχονται συνεχώς με πίνακα ελέγχου CFB.../CC Εναλλακτικά, η ρύθμιση του κυκλώματος θέρμανσης είναι εφικτή και με εξωτερική συσκευή ελέγχου (π.χ. στην περίπτωση εκσυγχρονισμού της εγκατάστασης και αντικατάστασης του λέβητα μόνο, ενώ το υπάρχον σύστημα ελέγχου εξακολουθεί να χρησιμοποιείται). Το στόμιο επιστροφής χαμηλής θερμοκρασίας RK 1 βρίσκεται στο UC8000F /UC8000F στο κάτω μέρος του πίσω τοιχώματος και στο UC8000F στο κέντρο του πίσω τοιχώματος. Ο πίνακας ελέγχου CFB 840 διαθέτει θερμοστάτη έως τους 90 C. Η απαίτηση από το κύκλωμα θέρμανσης και ζεστού νερού (μαζί με την άνοδο θερμοκρασία επιστροφής) δεν επιτρέπεται για τον λόγο αυτόν να υπερβαίνει τους 77 C. Αν η απαίτηση μέγιστης θερμοκρασίας είναι μεγαλύτερη, θα πρέπει να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 930 ή CC Uni Condens 8000 F (2018/02)

17 Παραδείγματα εγκατάστασης 1.7 Εγκατάσταση 1 λέβητα με λέβητα συμπύκνωσης: Κυκλώματα θέρμανσης χαμηλής και υψηλής θερμοκρασίας, σύστημα πλήρωσης θερμαντήρα στην επιστροφή χαμηλής θερμοκρασίας CML CFB CMM HK1 HK2 HK0 TWH FV1 FV2 M PH1 SH1 M PH2 SH2 PH HK0 PZ FA PS1 FK FSM FWS PS2 FSU SK...-5 ZBS SBT...S UC8000F / / T Σχ. 5 Παράδειγμα εγκατάστασης για λέβητα συμπύκνωσης UC8000F , UC8000F ή UC8000F , το πλήθος και η διαμόρφωση των κυκλωμάτων θέρμανσης εξαρτώνται από τον πίνακα ελέγχου Θέση πλακέτας: [1] Πίνακας ελέγχου στον λέβητα [6] Πλακέτα στον πίνακα ελέγχου CFB 840 ή CFB 930/CFB 910 Υπόμνημα: CFB 840 Πίνακας ελέγχου της σειράς CFB... CML 910 Πλακέτα λειτουργίας CMM 920 Πλακέτα λειτουργίας FA Αισθητήρας εξωτερικής θερμοκρασίας FK Αισθητήρας θερμοκρασίας νερού λέβητα FSM Αισθητήρας θερμοκρασίας ζεστού νερού, (θερμαντήρας νερού, κέντρο) FSU Αισθητήρας θερμοκρασίας ζεστού νερού (θερμαντήρας νερού, κάτω) FWS Αισθητήρας θερμοκρασίας ζεστού νερού (εναλλάκτης θερμότητας δευτερεύουσα πλευρά) FV1/2 Αισθητήρας θερμοκρασίας προσαγωγής HK0/1/2 PH0/1/2 PS1 PS2 PZ SBT...S SH1/2 SK...-5 ZBS TWH UC8000F Κύκλωμα θέρμανσης Κυκλοφορητής κυκλώματος θέρμανσης Κυκλοφορητής θερμαντήρα νερού (κυκλοφορητής πρωτεύοντος κυκλώματος) Κυκλοφορητής θερμαντήρα νερού (κυκλοφορητής πρωτεύοντος κυκλώματος) Κυκλοφορητής ανακυκλοφορίας Σύστημα πλήρωσης θερμαντήρα Ρυθμιστική βάνα κυκλώματος θέρμανσης Θερμαντήρας ζεστού νερού Επιτηρητής θερμοκρασίας προσαγωγής Λέβητες συμπύκνωσης Uni Condens 8000 F (2018/02) 17

18 Παραδείγματα εγκατάστασης Στο παράδειγμα εγκατάστασης απεικονίζεται ο πίνακας ελέγχου της σειράς CFB... Εναλλακτικά μπορεί να χρησιμοποιηθεί ο πίνακας ελέγχου CC Το διάγραμμα συνδεσμολογίας αποτελεί απλώς σχηματική απεικόνιση! Υποδείξεις για όλα τα παραδείγματα εγκατάστασης σελίδα 6. Τομέας εφαρμογής Λέβητες συμπύκνωσης Uni Condens 8000 F Σύστημα ελέγχου κυκλώματος λέβητα και θέρμανσης CFB.../CC 8000 Περιγραφή λειτουργίας Η βέλτιστη θερμική απόδοση σε συνδυασμό με τα κυκλώματα θέρμανσης υψηλής θερμοκρασίας επιτυγχάνεται μέσω ξεχωριστών επιστροφών στο κύκλω μα νερού. Οι ρυθμιστικές βάνες και οι κυκλοφορητές θέρμανσης ελέγχονται συνεχώς με πίνακα ελέγχου CFB.../CC Εναλλακτικά, η ρύθμιση του κυκλώματος θέρμανσης είναι εφικτή και με εξωτερική συσκευή ελέγχου (π.χ. στην περίπτωση εκσυγχρονισμού της εγκατάστασης και αντικατάστασης του λέβητα μόνο, ενώ το υπάρχον σύστημα ελέγχου εξακολουθεί να χρησιμοποιείται). Η παραγωγή ζεστού νερού γίνεται μέσω ενός συστήματος πλήρωσης, το οποίο ελέγχεται από το CML 910. Για βέλτιστη αξιοποίηση της ενέργειας, η επιστροφή συνδέεται με ένα στόμιο επιστροφής χαμηλής θερμοκρασίας RK 1. Το στόμιο επιστροφής χαμηλής θερμοκρασίας RK 1 βρίσκεται στο UC8000F και στο UC8000F στο κάτω μέρος του πίσω τοιχώματος, και στο UC8000F στο κέντρο του πίσω τοιχώματος ( κεφ , σελίδα 30). Ο πίνακας ελέγχου CFB 840 διαθέτει θερμοστάτη έως τους 90 C. Η απαίτηση από το κύκλωμα θέρμανσης και ζεστού νερού (μαζί με την άνοδο θερμοκρασία επιστροφής) δεν επιτρέπεται για τον λόγο αυτόν να υπερβαίνει τους 77 C. Αν η απαίτηση μέγιστης θερμοκρασίας είναι μεγαλύτερη, θα πρέπει να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 930 ή CC Uni Condens 8000 F (2018/02)

19 Παραδείγματα εγκατάστασης 1.8 Εγκατάσταση 2 λεβήτων με λέβητες συμπύκνωσης σε παράλληλη σύνδεση: Κυκλώματα θέρμανσης και θερμαντήρας ζεστού νερού χρήσης στην επιστροφή χαμηλής θερμοκρασίας FM-CM 6 CC CC FM-MM 6 FM-MM 6 HK1 HK2 HK3 HK4 T T T T T T T T 1FV 2FV 1FV 2FV 1PH 2PH 1PH 2PH M 1SH M 2SH M 1SH M 2SH FVS PZ PS FA M M SR FK SR FK FB W...-5 P 1 B UC8000F / / UC8000F / / Σχ. 6 Παράδειγμα εγκατάστασης 2 λεβήτων συμπύκνωσης UC8000F , UC8000F ή UC8000F , το πλήθος και η διαμόρφωση των κυκλωμάτων θέρμανσης εξαρτώνται από τον πίνακα ελέγχου Θέση πλακέτας: [1] Πίνακας ελέγχου στον λέβητα [6] Πλακέτα στον πίνακα ελέγχου CC 8311 Υπόμνημα: CC 8311 Πίνακας ελέγχου της σειράς CC 8000 PS Κυκλοφορητής θερμαντήρα νερού FA Αισθητήρας εξωτερικής θερμοκρασίας PZ Κυκλοφορητής ανακυκλοφορίας FB FK FM-CM 1) FM-MM FV FVS HK PH 1) Lieferbar ab Anfang 2018 Αισθητήρας NTC θερμοκρασίας ζεστού νερού Αισθητήρας θερμοκρασίας νερού λέβητα Πλακέτα λειτουργίας Πλακέτα λειτουργίας Αισθητήρας θερμοκρασίας προσαγωγής Στρατηγικός αισθητήρας θερμοκρασίας προσαγωγής Κύκλωμα θέρμανσης Κυκλοφορητής κυκλώματος θέρμανσης SH SR UC8000F W...-5 P 1 B T Ρυθμιστική βάνα κυκλώματος θέρμανσης Ρυθμιστική βάνα κυκλώματος λέβητα Λέβητες συμπύκνωσης Θερμαντήρας ζεστού νερού Στο παράδειγμα εγκατάστασης απεικονίζεται ο πίνακας ελέγχου της σειράς CC Εναλλακτικά μπορεί να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 930 με τις πλακέτες λειτουργίας CMM 910, CMM 920 και CMC 930, και ο πίνακας ελέγχου CFB 910 της σειράς CFB.... Uni Condens 8000 F (2018/02) 19

20 Παραδείγματα εγκατάστασης Το διάγραμμα συνδεσμολογίας αποτελεί απλώς σχηματική απεικόνιση! Υποδείξεις για όλα τα παραδείγματα εγκατάστασης σελίδα 6. Τομέας εφαρμογής Λέβητες συμπύκνωσης Uni Condens 8000 F Σύστημα ελέγχου κυκλώματος λέβητα και θέρμανσης CC 8000/CFB... Περιγραφή λειτουργίας Και οι δύο λέβητες συμπύκνωσης μπορούν να απομονωθούν υδραυλικά. Η ενεργοποίηση/ απενεργοποίηση της ακολουθίας λεβήτων εξαρτάται από το φορτίο και τη χρονική διάρκεια. Όταν η θερμοκρασία προσαγωγής μειωθεί κάτω από την ονομαστική τιμή, τίθεται σε λειτουργία ο πρώτος λέβητας. Ο επόμενος λέβητας παραμένει υδραυλικά απομονωμένος με την αντίστοιχη στραγγαλιστική βαλβίδα DV έως ότου τεθεί σε λειτουργία. Όταν οι ανάγκες για θερμότητα αυξηθούν, ο επόμενος λέβητας ενεργοποιείται αυτόματα μέσω της αντίστοιχης στραγγαλιστικής βαλβίδας DV. Όταν μειωθεί το φορτίο, οι διαδικασίες ενεργοποίησης/απενεργοποίησης εκτελούνται με την αντίστροφη σειρά. Ειδικές υποδείξεις σχεδιασμού Μπορείτε να ρυθμίσετε την επιθυμητή αντιστροφή της ακολουθίας λεβήτων χειροκίνητα ή αυτόματα. Συνιστάται η κατανομή της συνολικής θερμικής ισχύος από 50 % και στους δύο λέβητες. Οι συνδέσεις πρέπει να πραγματοποιηθούν με τέτοιον τρόπο, ώστε να είναι εφικτή η ανεξάρτητη αποσύνδεση των λεβήτων, προκειμένου να διασφαλίζεται κατά τις εργασίες συντήρησης η τροφοδοσία έκτακτης ανάγκης. Διαμορφώστε τη σωλήνωση σύνδεσης λέβητα σύμφωνα με το «σύστημα Tichelmann». Αν δεν είναι εφικτή η βέλτιστη τοποθέτηση των σωληνώσεων ή σε περίπτωση ανομοιόμορφης κατανομής της ισχύος πρέπει να χρησιμοποιηθούν βαλβίδες ομαλοποίησης. 20 Uni Condens 8000 F (2018/02)

21 Παραδείγματα εγκατάστασης 1.9 Εγκατάσταση 2 λεβήτων με λέβητα συμπύκνωσης και λέβητα σε σύνδεση σε σειρά: Κυκλώματα θέρμανσης και θερμαντήρας ζεστού νερού χρήσης στην επιστροφή χαμηλής θερμοκρασίας CC 8311 FM-CM 1 6 CC FM-MM 6 HK0 HK1 HK2 T T T T T T FZ 1FV 2FV PK 1PH 2PH M SR M 1SH M 2SH FVS PZ PS FA SR PK M FZ FK FK FB W...-5 P 1 B UC8000F / / Uni 3000 F... (NT) T Σχ. 7 Παράδειγμα εγκατάστασης για λέβητα συμπύκνωσης UC8000F , UC8000F ή UC8000F και λέβητα σε σύνδεση σε σειρά, το πλήθος και η διαμόρφωση των κυκλωμάτων θέρμανσης εξαρτώνται από τον πίνακα ελέγχου Θέση πλακέτας: [1] Πίνακας ελέγχου στον λέβητα [6] Πλακέτα στον πίνακα ελέγχου CC 8311 Υπόμνημα: CC 8311 Πίνακας ελέγχου της σειράς CC 8000 PH/PK Κυκλοφορητής κυκλώματος θέρμανσης FA Αισθητήρας εξωτερικής θερμοκρασίας PK Kυκλοφορητής κυκλώματος λέβητα FB Αισθητήρας NTC θερμοκρασίας ζεστού PS Κυκλοφορητής θερμαντήρα νερού νερού PZ Κυκλοφορητής ανακυκλοφορίας FK Αισθητήρας θερμοκρασίας νερού λέβητα SH/SR Ρυθμιστική βάνα κυκλώματος FM-CM 1) Πλακέτα λειτουργίας θέρμανσης FM-MM Πλακέτα λειτουργίας SR Ρυθμιστική βάνα κυκλώματος λέβητα FV/FZ Αισθητήρας θερμοκρασίας προσαγωγής TWH Επιτηρητής θερμοκρασίας προσαγωγής FZ Αισθητήρας θερμοκρασίας επιστροφής UC8000F Λέβητες συμπύκνωσης FVS Στρατηγικός αισθητήρας θερμοκρασίας Uni 3000 F Λέβητας χαμηλών θερμοκρασιών προσαγωγής W...-5 P 1 B Θερμαντήρας ζεστού νερού HK Κύκλωμα θέρμανσης 1) Lieferbar ab Anfang 2018 Uni Condens 8000 F (2018/02) 21

22 Παραδείγματα εγκατάστασης Στο παράδειγμα εγκατάστασης απεικονίζεται ο πίνακας ελέγχου της σειράς CC Εναλλακτικά μπορεί να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 930 με την πλακέτα λειτουργίας CMC 930 και ο πίνακας ελέγχου CFB 910 με τις πλακέτες λειτουργίας CMM 910 και CMM 920 της σειράς CFB.... Το διάγραμμα συνδεσμολογίας αποτελεί απλώς σχηματική απεικόνιση! Υποδείξεις για όλα τα παραδείγματα εγκατάστασης σελίδα 6. Τομέας εφαρμογής Λέβητας συμπύκνωσης Uni Condens 8000 F (πρώτος λέβητας) Λέβητας Uni 3000 F Σύστημα ελέγχου κυκλώματος λέβητα και θέρμανσης CC 8000/CFB... Περιγραφή λειτουργίας Η ενεργοποίηση/απενεργοποίηση της ακολουθίας λεβήτων εξαρτάται από το φορτίο και τη χρονική διάρκεια. Όταν η θερμοκρασία προσαγωγής μειωθεί κάτω από την ονομαστική τιμή, τίθεται σε λειτουργία ο πρώτος λέβητας. Όταν οι ανάγκες για θερμότητα αυξηθούν, ενεργοποιείται αυτόματα ο επόμενος λέβητας μέσω της ρυθμιστικής βάνας αύξησης θερμοκρασίας επιστροφής SR2 και ο κυκλοφορητής κυκλώματος λέβητα PK. Όταν επιτευχθεί η ελάχιστη θερμοκρασία επιστροφής είτε η θερμοκρασία προσαγωγής λειτουργίας στον επόμενο λέβητα, η ογκομετρική παροχή διοχετεύεται συνολικά μέσω του λέβητα. Όταν μειωθεί το φορτίο, οι διαδικασίες ενεργοποίησης/απενεργοποίησης εκτελούνται με την αντίστροφη σειρά. Ειδικές υποδείξεις σχεδιασμού Η αντιστροφή της ακολουθίας λεβήτων δεν είναι εφικτή. Η διαμόρφωση των κυκλοφορητών θέρμανσης πρέπει να γίνει σύμφωνα με την υπολογισμένη μέγιστη πτώση πίεσης στο κύκλωμα θέρμανσης και λέβητα. Ο πρόσθετος κυκλοφορητής κυκλώματος λέβητα PK υπερβαίνει την αντίσταση στο κύκλωμα νερού του επόμενου λέβητα, στη μέγιστη υπολογισμένη ογκομετρική παροχή λέβητα. Συνιστάται η κατανομή της συνολικής θερμικής ισχύος με αναλογία από 50 % έως 60 % για τον λέβητα συμπύκνωσης και από 40 % έως 50 % για τον λέβητα. Οι συνδέσεις πρέπει να πραγματοποιηθούν με τέτοιον τρόπο, ώστε να είναι εφικτή η ανεξάρτητη αποσύνδεση των λεβήτων, προκειμένου να διασφαλίζεται κατά τις εργασίες συντήρησης η τροφοδοσία έκτακτης ανάγκης. Η βέλτιστη θερμική απόδοση σε συνδυασμό με τα κυκλώματα θέρμανσης υψηλής θερμοκρασίας επιτυγχάνεται μέσω ξεχωριστών επιστροφών στο κύκλωμα νερού. Ένα σύστημα πλήρωσης θερμαντήρα θα πρέπει σε αυτές τις περιπτώσεις να συνδεθεί στην επιστροφή χαμηλής θερμοκρασίας. 22 Uni Condens 8000 F (2018/02)

23 Παραδείγματα εγκατάστασης 1.10 Εγκατάσταση 2 λεβήτων με 2 λέβητες συμπύκνωσης σε παράλληλη σύνδεση και υδραυλική εξισορρόπηση CC FM-CM 6 CC 8311 FM-MM 1 6 HK1 HK2 TWH T T T T 1FV 2FV PS 1PH 2PH FVS M 1SH M 2SH PZ PK R PK Mod PK R PK Mod FA FK FK FB W...-5 P 1 B UC8000F / / UC8000F / / T Σχ. 8 Παράδειγμα εγκατάστασης για 2 λέβητες συμπύκνωσης UC8000F , UC8000F ή UC8000F σε παράλληλη σύνδεση, το πλήθος και η διαμόρφωση των κυκλωμάτων θέρμανσης εξαρτώνται από τον πίνακα ελέγχου Θέση πλακέτας: [1] Πίνακας ελέγχου στον λέβητα [6] Πλακέτα στον πίνακα ελέγχου CC 8311 Υπόμνημα: CC 8311 Πίνακας ελέγχου της σειράς CC 8000 PH Κυκλοφορητής κυκλώματος θέρμανσης FA Αισθητήρας εξωτερικής θερμοκρασίας PK Kυκλοφορητής κυκλώματος λέβητα FB Αισθητήρας NTC θερμοκρασίας ζεστού PS Κυκλοφορητής θερμαντήρα νερού νερού PZ Κυκλοφορητής ανακυκλοφορίας FK Αισθητήρας θερμοκρασίας νερού λέβητα SH Ρυθμιστική βάνα κυκλώματος FM-CM 1) Πλακέτα λειτουργίας θέρμανσης FM-MM Πλακέτα λειτουργίας TWH Επιτηρητής θερμοκρασίας προσαγωγής FV Αισθητήρας θερμοκρασίας προσαγωγής UC8000F Λέβητες συμπύκνωσης FVS Στρατηγικός αισθητήρας θερμοκρασίας προσαγωγής W...-5 P 1 B Θερμαντήρας ζεστού νερού HK Κύκλωμα θέρμανσης 1) Lieferbar ab Anfang 2018 Uni Condens 8000 F (2018/02) 23

24 Παραδείγματα εγκατάστασης Στο παράδειγμα εγκατάστασης απεικονίζεται ο πίνακας ελέγχου της σειράς CC Εναλλακτικά μπορεί να χρησιμοποιηθεί ο πίνακας ελέγχου CFB 930 με τις πλακέτες λειτουργίας CMM 910, CMM 920 και CMC 930, και ο πίνακας ελέγχου CFB 910 της σειράς CFB.... Το διάγραμμα συνδεσμολογίας αποτελεί απλώς σχηματική απεικόνιση! Υποδείξεις για όλα τα παραδείγματα εγκατάστασης σελίδα 6. Τομέας εφαρμογής Λέβητες συμπύκνωσης Uni Condens 8000 F Σύστημα ελέγχου κυκλώματος λέβητα και θέρμανσης CFB.../CC 8000 Περιγραφή λειτουργίας Η ενεργοποίηση/απενεργοποίηση της ακολουθίας λεβήτων μπορεί να εξαρτηθεί από το φορτίο και τη χρονική διάρκεια. Όταν η θερμοκρασία προσαγωγής μειωθεί κάτω από την ονομαστική τιμή στον στρατηγικό αισθητήρα, στην υδραυλική γέφυρα ή στην κοινή προσαγωγή, ο πρώτος λέβητας τίθεται σε λειτουργία. Ο επόμενος λέβητας απομονώνεται υδραυλικά μέσω της βαλβίδας αντεπιστροφής στην προσαγωγή. Όταν οι ανάγκες για θερμότητα αυξηθούν, ο επόμενος λέβητας ενεργοποιείται αυτόματα. Όταν μειωθεί το φορτίο, οι διαδικασίες ενεργοποίησης/απενεργοποίησης εκτελούνται με την αντίστροφη σειρά. Ειδικές υποδείξεις σχεδιασμού Αν θέλετε, μπορείτε να ρυθμίσετε την επιθυμητή αντιστροφή της ακολουθίας λεβήτων χειροκίνητα ή αυτόματα. Ο κυκλοφορητής κυκλώματος λέβητα PK σε συνδυασμό με υδραυλική εξισορρόπηση ενδείκνυται, όταν υπάρχουν πολλοί ή απομακρυσμένοι σταθμοί κατανομής. Ως υδραυλική εξισορρόπηση μπορεί να επιλεγεί μια υδραυλική γέφυρα ή, εναλλακτικά, ένας κατανεμητής χωρίς πίεση με γραμμή παράκαμψης και βαλβίδα αντεπιστροφής. Η υδραυλική γέφυρα ενδείκνυται και για την απομάκρυνση της λάσπης. Παρέχεται η δυνατότητα μείωσης του κόστους λειτουργίας χάρη στην αυξημένη θερμική απόδοση καθώς και εξοικονόμησης ρεύματος χάρη στη λειτουργία Flow-Control. (Ρύθμιση αριθμού στροφών των αναλογικών κυκλοφορητών κυκλώματος λέβητα μέσω V για την αποτροπή πρόσμιξης στη γέφυρα από την προσαγωγή λέβητα στην επιστροφή λέβητα: Απαιτείται αντλία με διεπαφή V). 24 Uni Condens 8000 F (2018/02)

25 Συστήματα συμπύκνωσης Bosch 2 Συστήματα συμπύκνωσης Bosch 2.1 Τύποι κατασκευής και τιμές ισχύος Η Bosch προσφέρει στο εύρος ισχύος από 11 kw έως 30 W μια ολοκληρωμένη σειρά επίτοιχων και όρθιων λεβήτων συμπύκνωσης αερίου και πετρελαίου. Οι λέβητες συμπύκνωσης αερίου και πετρελαίου Uni Condens 8000 F αποτελούν προηγμένες λύσεις τεχνολογίας συμπύκνωσης αερίου και πετρελαίου από ανοξείδωτο χάλυβα, με εύρος ισχύος από 50 kw έως 1200 kw. Οι λύσεις αυτές διαθέτουν εσωτερικό εναλλάκτη θερμότητας συμπύκνωσης. 2.2 Δυνατότητες εφαρμογής Οι λέβητες συμπύκνωσης αερίου και πετρελαίου Uni Condens 8000 F ενδείκνυνται για όλες τις εγκαταστάσεις θέρμανσης κατά DIN EN Χρησιμοποιούνται μεταξύ άλλων για τη θέρμανση χώρου και την παραγωγή ζεστού νερού χρήσης σε πολυκατοικίες, δημόσια και βιομηχανικά κτίρια, για τη θέρμανση θερμοκηπίων καθώς και για την έμμεση θέρμανση πισινών. Καθώς λειτουργούν με παροχή αέρα από τον χώρο εγκατάστασης, δεν επιτρέπεται η τοποθέτησή τους σε χώρους που χρησιμοποιούνται από άτομα ( Σελίδα 74). 2.3 Χαρακτηριστικά και ιδιαιτερότητες Μεγάλη ευελιξία Οι λέβητες συμπύκνωσης Uni Condens 8000 F μπορούν να χρησιμοποιηθούν χωρίς περιορισμούς με φυσικό αέριο και υγραέριο καθώς και με πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο και με πετρέλαιο θέρμανσης EL A Bio 10. Υψηλοί πρότυποι βαθμοί χρήσης Οι λέβητες συμπύκνωσης αερίου και πετρελαίου Uni Condens 8000 F χαρακτηρίζονται από κορυφαία τεχνολογία αξιοποίησης ενέργειας με βαθμούς απόδοσης με μερικό φορτίο, σύμφωνα με τον κανονισμό ΕΕ 813/2013, έως και 98 %. Υψηλή απόδοση συμπύκνωσης Η επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης προσφέρει βέλτιστη μετάδοση θερμότητας και εξαιρετικά υψηλή απόδοση συμπύκνωσης. Μεγάλη ασφάλεια λειτουργίας Όλα τα εξαρτήματα που έρχονται σε επαφή με το αέριο θέρμανσης και το συμπύκνωμα κατασκευάζονται από ανοξείδωτο χάλυβα υψηλής ποιότητας. Οικολογική λειτουργία και χαμηλή εκπομπή ρύπων Η κατασκευή με 3 διαδρομές ελκυσμού στα UC8000F και UC8000F και η κατασκευή με φλογοθάλαμο πλήρους καύσης στο UC8000F και υδρόψυκτο φλογοθάλαμο προσφέρει τις ιδανικές συνθήκες για λειτουργία με χαμηλή εκπομπή ρύπων. Ενσωματωμένη ηχομόνωση Για λειτουργία μειωμένου θορύβου, όλοι οι λέβητες είναι κατασκευασμένοι με τρόπο τέτοιο, ώστε η εκπομπή θορύβων να μειώνεται στο ελάχιστο. Στο UC8000F περιλαμβάνονται επιπλέον στη βασική συσκευασία ειδικές ηχομονωτικές ταινίες. Τοποθέτηση ακόμα και σε στενούς χώρους Οι λέβητες έχουν κατασκευαστεί με μικρό μέγεθος, και επομένως μπορούν να τοποθετηθούν άνετα ακόμα και σε μικρούς χώρους. Μέγιστο ύψος τοποθέτησης για: UC8000F : 1,22 m UC8000F : 1,73 m UC8000F : 2,05 m. Απλή τεχνολογία εγκατάστασης Καθώς δεν υπάρχουν ειδικές απαιτήσεις για τον τρόπο λειτουργίας, οι λέβητες συμπύκνωσης Uni Condens 8000 F μπορούν να συνδεθούν άνετα και εύκολα στο σύστημα θέρμανσης. Έτσι μειώνεται το κόστος επένδυσης και λειτουργίας. Προσαρμοσμένη τεχνολογία συστήματος Για όλους τους κατασκευαστικούς τύπους λέβητα διατίθεται πλήθος προσαρμοσμένων εξαρτημάτων που επιτρέπουν τη βελτιστοποίηση ολόκληρου του συστήματος. Εύκολη συντήρηση και απλός καθαρισμός Οι λέβητες συμπύκνωσης Uni Condens 8000 F διαθέτουν μεγάλα ανοίγματα ελέγχου. Αφού αφαιρεθεί ο μπροστινός θάλαμος αναστροφής, είναι δυνατή η πλήρης πρόσβαση στην επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης και μπορεί να καθαριστεί εύκολα με το κατάλληλο σετ συσκευών καθαρισμού (πρόσθετος εξοπλισμός). Γρήγορη εγκατάσταση Η θερμομόνωση που τοποθετείται εργοστασιακά και η επένδυση του UC8000F επιτρέπουν την απλή και γρήγορη εγκατάσταση του λέβητα. Uni Condens 8000 F (2018/02) 25

26 Βασικά στοιχεία 3 Βασικά στοιχεία 3.1 Βασικά στοιχεία της τεχνολογίας συμπύκνωσης Κατώτερη θερμογόνος δύναμη και ανώτερη θερμογόνος δύναμη Η κατώτερη θερμογόνος δύναμη H i (παλαιότερο σύμβολο H u ) υποδεικνύει το ποσό θερμότητας που μπορεί να επιτευχθεί από ένα κυβικό μέτρο αερίου ή ένα κιλό πετρελαίου θέρμανσης. Με αυτές τις τιμές αναφοράς, τα προϊόντα καύσης βρίσκονται σε αέρια κατάσταση. Η ανώτερη θερμογόνος δύναμη H s (παλαιότερο σύμβολο H o ) περιλαμβάνει, σε αντιδιαστολή με την κατώτερη θερμογόνο δύναμη H i, ως πρόσθετη ενέργεια τη θερμότητα συμπύκνωσης των υδρατμών Βαθμός απόδοσης λέβητα πάνω από 100 % Ο λέβητας συμπύκνωσης ονομάζεται έτσι, επειδή για την παραγωγή θερμότητας χρησιμοποιεί εκτός από την κατώτερη θερμογόνο δύναμη H i και την ανώτερη θερμογόνο δύναμη H s ενός καυσίμου. Για όλους τους υπολογισμούς του βαθμού απόδοσης στα γερμανικά και ευρωπαϊκά πρότυπα επιλέγεται βασικά η κατώτερη θερμογόνος δύναμη H i με 100 % ως μέγεθος αναφοράς, ώστε να μπορούν να προκύψουν βαθμοί απόδοσης λέβητα πάνω από 100 %. Έτσι είναι δυνατή η σύγκριση μεταξύ συμβατικών λεβήτων και λεβήτων συμπύκνωσης. Σε αντίθεση με τους σύγχρονους λέβητες χαμηλής θερμοκρασίας, είναι δυνατή η επίτευξη βαθμών απόδοσης λέβητα αυξημένων έως 15 %. Σε σύγκριση με παλιές εγκαταστάσεις, μπορεί να εξοικονομηθεί ενέργεια ακόμα και έως 40 %. Σε σύγκριση με την ενεργειακή απόδοση ανάμεσα στους λέβητες χαμηλής θερμοκρασίας και των λεβήτων συμπύκνωσης προκύπτει ενεργειακό ισοζύγιο όπως π.χ. παρουσιάζεται στην εικόνα 9. Θερμότητα συμπύκνωσης (λανθάνουσα θερμότητα) Το ποσοστό θερμότητας συμπύκνωσης είναι στο φυσικό αέριο 11 % και στο πετρέλαιο θέρμανσης EL 6 %, με βάση την κατώτερη θερμογόνο δύναμη H i. Στους λέβητες χαμηλής θερμοκρασίας αυτό το ποσοστό θερμότητας παραμένει αναξιοποίητο. Ο λέβητας συμπύκνωσης επιτρέπει σε μεγάλο βαθμό μέσω της συμπύκνωσης των υδρατμών την αξιοποίηση αυτού του δυναμικού θερμότητας. Απώλεια καυσαερίων (αισθητή θερμότητα) Στους λέβητες χαμηλής θερμοκρασίας, η διαφυγή των καυσαερίων γίνεται με σχετικά υψηλή θερμοκρασία από 150 C έως 180 C. Έτσι χάνεται ένα αναξιοποίητο ποσοστό θερμότητας περ. από 6 % έως 7 %. Η δραστική μείωση της θερμοκρασίας καυσαερίων στον λέβητα συμπύκνωσης σε τιμές έως 30 C αξιοποιεί το ποσοστό αισθητής θερμότητας στο αέριο θέρμανσης και μειώνει σημαντικά την απώλεια καυσαερίων. Σύγκριση ενεργειακού ισοζυγίου λέβητα χαμηλής θερμοκρασίας και λέβητα συμπύκνωσης Σχ. 9 K q A q L q S 111 % 1) 106 % 1) η K = 93 % 111 % 1) η K = 108 % q L = 11 % q A = 6 % q S = 1 % q L = 1,5 % q A = 1 % q S = 0,5 % η K = 93 % 106 % 1) η K = 103 % q L = 6 % q A = 6 % q S = 1 % q L = 1,5 % q A = 1 % q S = 0,5 % T Ενεργειακό ισοζύγιο Λέβητας χαμηλής θερμοκρασίας αερίου Λέβητας χαμηλής θερμοκρασίας πετρελαίου Λέβητας συμπύκνωσης αερίου Λέβητας συμπύκνωσης πετρελαίου Βαθμός απόδοσης λέβητα Απώλεια καυσαερίων (αισθητή θερμότητα) Αναξιοποίητη θερμότητα συμπύκνωσης (λανθάνουσα θερμότητα) Απώλειες ακτινοβολίας 1) Με βάση την κατώτερη θερμογόνο δύναμη H i = 100 % 26 Uni Condens 8000 F (2018/02)

27 Βασικά στοιχεία 3.2 Βέλτιστη αξιοποίηση της τεχνολογίας συμπύκνωσης Προσαρμογή στο σύστημα θέρμανσης Οι λέβητες συμπύκνωσης μπορούν να συνδεθούν σε κάθε σύστημα θέρμανσης. Το αξιοποιήσιμο ποσοστό της θερμότητας συμπύκνωσης και ο βαθμός χρήσης που προκύπτει από τον τρόπο λειτουργίας εξαρτώνται ωστόσο από τη διαμόρφωση του συστήματος θέρμανσης. Προκειμένου να είναι δυνατή η αξιοποίηση της θερμότητας συμπύκνωσης των υδρατμών του αερίου θέρμανσης, η θερμοκρασία του αερίου θέρμανσης πρέπει να βρεθεί κάτω από το σημείο δρόσου. Ο βαθμός αξιοποίησης της θερμότητας συμπύκνωσης εξαρτάται επομένως αναγκαστικά από τη διαμόρφωση των θερμοκρασιών συστήματος και από τις ώρες λειτουργίας στο εύρος συμπύκνωσης. Αυτό απεικονίζεται στα διαγράμματα στην εικόνα 10 και 11. Η θερμοκρασία σημείου δρόσου, η οποία εξαρτάται από την τιμή CO 2 στα καυσαέρια, είναι στο προκείμενο παράδειγμα 50 C για το αέριο και 45 C για το πετρέλαιο. Σύστημα θέρμανσης 40/30 C Σε αυτό το σύστημα θέρμανσης η αποδοτικότητα της τεχνολογίας συμπύκνωσης φαίνεται στη διάρκεια ολόκληρης της χρονικής περιόδου θέρμανσης. Οι χαμηλές θερμοκρασίες επιστροφής βρίσκονται σταθερά κάτω από τη θερμοκρασία σημείου δρόσου, επομένως υπάρχει πάντα θερμότητα συμπύκνωσης ( Εικόνα 10). Αυτό επιτυγχάνεται μέσω επιφανειακών συστημάτων θέρμανσης χαμηλής θερμοκρασίας ή συστημάτων ενδοδαπέδιας θέρμανσης, τα οποία είναι ιδανικά για λέβητες συμπύκνωσης. Σύστημα θέρμανσης 75/60 C Ακόμα και σε θερμοκρασίες διαμόρφωσης 75/60 C είναι εφικτή η αξιοποίηση θερμότητας συμπύκνωσης άνω του μέσου όρου σε περ. 95 % της ετήσιας απόδοσης θερμότητας. Αυτό ισχύει με εξωτερικές θερμοκρασίες από 7 C έως +20 C ( Εικόνα 11). Οι παλιές εγκαταστάσεις θέρμανσης, με διαμόρφωση 90/70 C, χρησιμοποιούνται σήμερα λόγω της περιορισμένης τους ασφάλειας πρακτικά ως συστήματα με 75/60 C. Ακόμα και όταν αυτές οι εγκαταστάσεις λειτουργούν με θερμοκρασίες συστήματος 90/70 C και θερμοκρασία νερού λέβητα εξαρτώμενη από την εξωτερική θερμοκρασία, αξιοποιούν τη θερμότητα συμπύκνωσης ακόμα και με 80 % της ετήσιας απόδοσης θερμότητας. W Ha [%] 100 A a b c d ± ϑ HW [ C] ϑ A [ C] il 100 Σχ. 10 Χρήση θερμότητας συμπύκνωσης σε 40/30 C A Εξωτερική θερμοκρασία HW Θερμοκρασία νερού κυκλοφορίας W Ha Ετήσια απόδοση θερμότητας A (Gas/Öl) Ποσοστό λειτουργίας με χρήση της θερμότητας συμπύκνωσης a Γραμμή ετήσιας απόδοσης θερμότητας b (Gas) Γραμμή θερμοκρασίας σημείου δρόσου c (Öl) Γραμμή θερμοκρασίας σημείου δρόσου d Θερμοκρασία προσαγωγής σε θερμοκρασία συστήματος 40/30 C d Θερμοκρασία επιστροφής σε θερμοκρασία συστήματος 40/30 C Uni Condens 8000 F (2018/02) 27

28 Βασικά στοιχεία W Ha [%] 95 A 85 B a ± Σχ. 11 Χρήση θερμότητας συμπύκνωσης σε 75/60 C A Εξωτερική θερμοκρασία HW Θερμοκρασία νερού κυκλοφορίας W Ha Ετήσια απόδοση θερμότητας A (Gas) Ποσοστό λειτουργίας με χρήση θερμότητας συμπύκνωσης B (Öl) Ποσοστό λειτουργίας με χρήση θερμότητας συμπύκνωσης a Γραμμή ετήσιας απόδοσης θερμότητας b (Gas) Γραμμή θερμοκρασίας σημείου δρόσου c (Öl) Γραμμή θερμοκρασίας σημείου δρόσου d Θερμοκρασία προσαγωγής σε θερμοκρασία συστήματος 75/60 C d Θερμοκρασία επιστροφής σε θερμοκρασία συστήματος 75/60 C b c d ϑ HW [ C] ϑ A [ C] il Υψηλός πρότυπος βαθμός χρήσης (κατά DIN 4702, Μέρος 8) Οι λέβητες συμπύκνωσης αερίου και πετρελαίου UC8000F και UC8000F χαρακτηρίζονται από κορυφαία τεχνολογία αξιοποίησης ενέργειας με πρότυπους βαθμούς χρήσης έως 109 % με αέριο και 104 % με πετρέλαιο. Το UC8000F επιτυγχάνει ακόμα υψηλότερο πρότυπο βαθμό χρήσης έως και 110 % με αέριο και 105 % με πετρέλαιο. Παράδειγμα: J R = 30 C Πρότυπος βαθμός χρήσης N = 108,9 % J R = 60 C Πρότυπος βαθμός χρήσης N = 106,0 % Οι υψηλοί πρότυποι βαθμοί χρήσης των λεβήτων συμπύκνωσης εξηγούνται με βάση τις παρακάτω επιδράσεις: Υψηλές τιμές CO 2. Όσο μεγαλύτερη είναι η τιμή CO 2, τόσο υψηλότερη είναι η θερμοκρασία σημείου δρόσου των αερίων θέρμανσης. Τήρηση χαμηλών θερμοκρασιών συστήματος και επιστροφής. Όσο χαμηλότερη είναι η θερμοκρασία συστήματος και επιστροφής, τόσο υψηλότερος είναι ο βαθμός συμπύκνωσης και τόσο χαμηλότερη είναι η θερμοκρασία καυσαερίων. Βελτιστοποιημένη επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης για χαμηλές θερμοκρασίες καυσαερίων και υψηλούς βαθμούς συμπύκνωσης. Έτσι αξιοποιείται σχεδόν πλήρως η θερμότητα που εμπεριέχεται στο αέριο θέρμανσης και εν μέρει η θερμότητα συμπύκνωσης που εμπεριέχεται στους υδρατμούς Υποδείξεις διαμόρφωσης Στις νέες εγκαταστάσεις πρέπει να εξαντλούνται όλες οι δυνατότητες για τη βέλτιστη λειτουργία του λέβητα συμπύκνωσης. Για να επιτύχετε υψηλούς βαθμούς χρήσης λάβετε υπόψη τα παρακάτω κριτήρια: Περιορίστε τη θερμοκρασία επιστροφής σε 50 C κατά μέγιστο. Επιδιώξτε διαφορά θερμοκρασίας μεταξύ προσαγωγής και επιστροφής τουλάχιστον 20 K. Αποφύγετε εγκαταστάσεις που αυξάνουν τη θερμοκρασία επιστροφής (π.χ. 4-οδες βάνες ανάμειξης, συνδέσεις παράκαμψης, υδραυλική γέφυρα, κατανεμητής χωρίς πίεση κτλ.). Αν η χρήση υδραυλικών γεφυρών προβλέπεται μεταξύ άλλων από τον πελάτη (π.χ. σε περίπτωση ανακαίνισης, συμπλήρωσης υπάρχουσας εγκατάστασης κτλ.), πρέπει να ληφθούν κατάλληλα μέτρα για την αποτροπή ακούσιας αύξησης της θερμοκρασίας επιστροφής. Λεπτομερείς υποδείξεις σχετικά με την υδραυλική σύνδεση θα βρείτε στο κεφάλαιο 1 στη σελίδα 5 και επ. 3.3 Δυνατότητες χρηματοδότησης Σε συγκεκριμένες περιπτώσεις παρέχεται χρηματοδότηση για τους λέβητες συμπύκνωσης. Περισσότερες πληροφορίες θα βρείτεπ.χ. στη σελίδα Η χρηματοδότηση υποστήριξης παρέχεται βασικά μόνο εφόσον η σχετική αίτηση έχει υποβληθεί, προτού ξεκινήσει η τοποθέτηση ή ο εκσυγχρονισμός της εγκατάστασης. 28 Uni Condens 8000 F (2018/02)

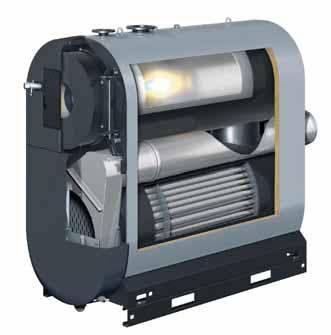

29 Τεχνική περιγραφή 4 Τεχνική περιγραφή 4.1 Λέβητας συμπύκνωσης αερίου και πετρελαίου Uni Condens 8000 F Επισκόπηση εξοπλισμού Οι λέβητες συμπύκνωσης αερίου και πετρελαίου Uni Condens 8000 F διαθέτουν επιφάνειες θέρμανσης από ανοξείδωτο χάλυβα ειδικά για την τεχνολογία συμπύκνωσης. Έχουν ελεγχθεί σύμφωνα με την οδηγία περί συσκευών αερίου και την οδηγία περί βαθμού απόδοσης (λέβητας έως 400 kw) καθώς και με την εξέταση τύπου και φέρουν τη σήμανση CE. Ανάλογα με τον λέβητα εφαρμόζονται διάφορα πρότυπα (π.χ. EN 303-1, EN 303-3, EN 676, EN 677, DIN EN 15417). Τα μέτρα διασφάλισης ποιότητας κατά DIN ISO 9001 και DIN EN συμβάλλουν στην υψηλή ποιότητα κατασκευής και ασφάλεια λειτουργίας. UC8000F Οι λέβητες συμπύκνωσης αυτής της κατασκευαστικής σειράς παραδίδονται: Με ισχύ από 50 kw έως 115 kw (50/30 C) Παραλλαγές: Έκδοση μονάδας UC8000F με καυστήρα αερίου πιεστικού τύπου για μειωμένη εκπομπή ρύπων των εταιρειών Weishaupt ή Riello για φυσικό αέριο (E/LL) Έκδοση μονάδας UC8000F με καυστήρα πετρελαίου πιεστικού τύπου των εταιρειών Weishaupt και Riello για πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο και πετρέλαιο θέρμανσης EL A bio 10 κατά DIN (μέγεθος λέβητα 90 έως 115) UC8000F χωρίς καυστήρα για τη χρήση εγκεκριμένων καυστήρων αερίου και πετρελαίου πιεστικού τύπου για πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο και πετρέλαιο θέρμανσης EL A Bio 10 κατά DIN 51603, φυσικό αέριο (E/LL) καθώς και υγραέριο ή καυστήρων συνδυασμένου καυσίμου UC8000F Οι λέβητες συμπύκνωσης αυτής της κατασκευαστικής σειράς παραδίδονται: Με ισχύ από 145 kw έως 640 kw (50/30 C) Παραλλαγές: Έκδοση μονάδας UC8000F με καυστήρα αερίου πιεστικού τύπου για μειωμένη εκπομπή ρύπων των εταιρειών Weishaupt ή Riello για φυσικό αέριο (E/LL) Έκδοση μονάδας UC8000F με καυστήρα πετρελαίου πιεστικού τύπου των εταιρειών Weishaupt ή Riello για πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο και πετρέλαιο θέρμανσης EL A Bio 10 κατά DIN UC8000F χωρίς καυστήρα για τη χρήση εγκεκριμένων καυστήρων αερίου πιεστικού τύπου για πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο και πετρέλαιο θέρμανσης EL A Bio 10 κατά DIN 51603, καθώς και καυστήρες αερίου πιεστικού τύπου για φυσικό αέριο (E/LL) ή υγραέριο, ή καυστήρες συνδυασμένου καυσίμου UC8000F Οι λέβητες συμπύκνωσης αυτής της κατασκευαστικής σειράς παραδίδονται: Με ισχύ από 800 kw έως 1200 kw (50/30 C) Παραλλαγές: UC8000F με καυστήρα ως έκδοση μονάδας UC8000F με καυστήρα αερίου πιεστικού τύπου για μειωμένη εκπομπή ρύπων των εταιρειών Weishaupt ή Riello για φυσικό αέριο (E/LL) καθώς και έκδοση μονάδας UC8000F με καυστήρα πετρελαίου πιεστικού τύπου των εταιρειών Weishaupt ή Riello για πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο και πετρέλαιο θέρμανσης EL A Bio 10 κατά DIN UC8000F χωρίς καυστήρα για τη χρήση εγκεκριμένων καυστήρων αερίου πιεστικού τύπου για φυσικό αέριο (E/LL) ή υγραέριο καθώς και καυστήρων πετρελαίου πιεστικού τύπου για πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο και πετρέλαιο θέρμανσης EL A Bio 10 κατά DIN ή καυστήρων συνδυασμένου καυσίμου Σχ T Λέβητες συμπύκνωσης UC8000F με πίνακα ελέγχου CC T Σχ. 13 Λέβητες συμπύκνωσης UC8000F Uni Condens 8000 F (2018/02) 29

30 Τεχνική περιγραφή Βασική αρχή λειτουργίας Τεχνολογία λέβητα Στους λέβητες συμπύκνωσης Uni Condens 8000 F όλα τα εξαρτήματα που έρχονται σε επαφή με αέριο θέρμανσης ή συμπύκνωμα είναι κατασκευασμένα από ανοξείδωτο χάλυβα υψηλής ποιότητας. Έτσι, είναι δυνατή η λειτουργία χωρίς περιορισμούς θερμοκρασίας προσαγωγής και επιστροφής, ογκομετρικής παροχής και καυστήρα ελάχιστου φορτίου. Αυτό επιτρέπει την απλή εγκατάσταση. Διαδρομή καυσαερίων Οι λέβητες συμπύκνωσης UC8000F και UC8000F είναι κατασκευασμένοι με 3 διαδρομές ελκυσμού με εναλλάκτη θερμότητας αντιρροής. Ο UC8000F διαθέτει φλογοθάλαμο πλήρους καύσης καθώς και εναλλάκτη θερμότητας αντιρροής. Για να επιτευχθεί μικρό κατασκευαστικό μέγεθος, ο φλογοθάλαμος καθώς και η πρώτη και η δεύτερη επιφάνεια θέρμανσης συμπύκνωσης έχουν τοποθετηθεί το ένα πάνω από το άλλο. Σε όλους τους λέβητες συμπύκνωσης Uni Condens 8000 F οι επιφάνειες θέρμανσης συμπύκνωσης αποτελούνται από επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης ( σελίδα 33). Η βασική αρχή πλήρους καύσης και το μικρό φορτίο φλογοθαλάμου συνεπάγονται τέλεια αδιάλειπτη καύση και υψηλή σταθερότητα φλόγας. Αυτό έχει ως αποτέλεσμα τη χαμηλή εκπομπή βλαβερών ουσιών. Παροχή αερίου θέρμανσης UC8000F και UC8000F Τα καυτά αέρια θέρμανσης, αφού εξέλθουν από τον φλογοθάλαμο [1], περνούν μέσω ενός οπίσθιου θαλάμου αναστροφής από το επάνω μέρος [2] και μέσω ενός μπροστινού θαλάμου αναστροφής από το κάτω μέρος των επιφανειών θέρμανσης συμπύκνωσης [4] ( σχ. 14). VK RK2 AA RK1 Σχ. 14 Διάγραμμα της διαδρομής του αερίου θέρμανσης στους λέβητες συμπύκνωσης UC8000F και UC8000F AA Έξοδος καυσαερίων RK1 Επιστροφή κυκλωμάτων θέρμανσης χαμηλής θερμοκρασίας RK2 Επιστροφή κυκλωμάτων θέρμανσης υψηλής θερμοκρασίας VK Προσαγωγή [1] Φλογοθάλαμος (1η διαδρομή ελκυσμού) [2] Επάνω επιφάνεια θέρμανσης συμπύκνωσης (επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης, 2η διαδρομή ελκυσμού) [3] Στοιχείο καθοδήγησης νερού [4] Κάτω επιφάνεια θέρμανσης συμπύκνωσης (επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης, 3η διαδρομή ελκυσμού) il 30 Uni Condens 8000 F (2018/02)

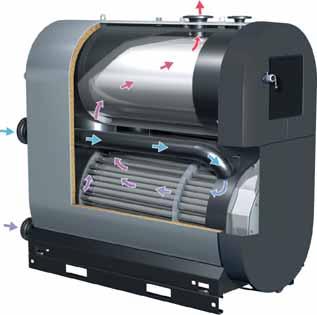

31 Τεχνική περιγραφή Παροχή αερίου θέρμανσης UC8000F Τα αέρια θέρμανσης ρέουν στον φλογοθάλαμο προς τα πίσω [1], όπου εκτρέπονται και καταλήγουν στην επόμενη επιφάνεια θέρμανσης [3]. Στην επόμενη κατά σειρά επιφάνεια θέρμανσης [3] τα αέρια θέρμανσης ρέουν προς τα εμπρός, προς τον συλλέκτη καυσαερίων [5] και έπειτα μέσω του καναλιού καυσαερίων [4], που βρίσκεται ενσωματωμένο μεταξύ των δύο στοιχείων πίεσης, απάγονται από την έξοδο καυσαερίων [2] ( σχ. 15, σελίδα 31). 5 VSL VK T Σχ. 15 Διάγραμμα της διαδρομής του αερίου θέρμανσης στον λέβητα συμπύκνωσης UC8000F VSL Σωλήνας ασφαλείας προσαγωγής VK Προσαγωγή AA Έξοδος καυσαερίων [1] Φλογοθάλαμος (1η διαδρομή ελκυσμού) [2] Έξοδος καυσαερίων [3] Επιφάνεια θέρμανσης συμπύκνωσης (επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης, 2η διαδρομή ελκυσμού) [4] Κανάλι καυσαερίων [5] Συλλέκτης καυσαερίων 1 AA 2 3 Αντιρροή νερού κυκλοφορίας Επειδή η ροή του νερού κυκλοφορίας είναι αντίθετη από τη ροή του αερίου θέρμανσης ( εικόνα 16 και εικόνα 17, σελίδα 32), προκύπτουν υψηλοί βαθμοί συμπύκνωσης και χαμηλές θερμοκρασίες καυσαερίων. Όλοι οι λέβητες συμπύκνωσης Uni Condens 8000 F διαθέτουν για τη βέλτιστη υδραυλική σύνδεση 2 στόμια επιστροφής για την ξεχωριστή σύνδεση κυκλωμάτων θέρμανσης υψηλής και χαμηλής θερμοκρασίας. Η επιστροφή των κυκλωμάτων θέρμανσης χαμηλής θερμοκρασίας περνά μέσα από το μεγαλύτερο στόμιο επιστροφής χαμηλής θερμοκρασίας (RK 1) και καταλήγει στο κάτω μέρος (στον UC8000F στο μπροστινό μέρος) της επιφάνειας εναλλάκτη θερμότητας υψηλής απόδοσης, όπου πραγματοποιείται και η μέγιστη συμπύκνωση. Όταν χρησιμοποιούνται ξεχωριστές επιστροφές εγκατάστασης για διαφορετικές θερμοκρασίες επιστροφής (π.χ. ενδοδαπέδια θέρμανση, παραγωγή ζεστού νερού χρήσης), μπορούν να οδηγηθούν στον λέβητα μέσω ξεχωριστών συνδέσεων επιστροφής. RK1 = χαμηλή θερμοκρασία επιστροφής (π.χ. ενδοδαπέδια θέρμανση) RK2 = υψηλή θερμοκρασία επιστροφής (π.χ. παραγωγή ζεστού νερού χρήσης) Ένα στοιχείο καθοδήγησης νερού ανάμεσα στην είσοδο επιστροφής υψηλής και χαμηλής θερμοκρασίας διασφαλίζει, κατά τη λειτουργία με 2 επιστροφές διαφορετικής θερμοκρασίας, τη ροή ακριβείας του νερού κυκλοφορίας αντίθετα προς τη διαδρομή του αερίου θέρμανσης. Αν απαιτείται προσωρινά η χρήση μόνο του μικρότερου στομίου επιστροφής (RK 2), τα ειδικά ανοίγματα στο στοιχείο καθοδήγησης νερού επιτρέπουν τη ροή του νερού κυκλοφορίας στο κάτω μέρος (στον UC8000F στο μπροστινό μέρος) του λέβητα και διασφαλίζουν επίσης στην περίπτωση αυτή την ανακυκλοφορία σε ολόκληρες τις επιφάνειες θέρμανσης συμπύκνωσης μέσω συναγωγής θερμότητας. Χάρη στις μεγάλες διαστάσεις της διαδρομής μετάδοσης θερμότητας σε συνδυασμό με τη μεγάλη χωρητικότητα νερού λέβητα μειώνεται η δημιουργία πέτρας στο εσωτερικό του λέβητα και κατά συνέπεια οι θερμικές τάσεις. Uni Condens 8000 F (2018/02) 31

32 Τεχνική περιγραφή 1 VK VK 1 RK2 AA RK T RK 1 2 RK 2 Σχ. 16 Διάγραμμα της διαδρομής του νερού κυκλοφορίας στους λέβητες συμπύκνωσης UC8000F και UC8000F AA Έξοδος καυσαερίων RK1 Επιστροφή κυκλωμάτων θέρμανσης χαμηλής θερμοκρασίας RK2 Επιστροφή κυκλωμάτων θέρμανσης υψηλής θερμοκρασίας VK Προσαγωγή [1] Φλογοθάλαμος (1η διαδρομή ελκυσμού) [2] Επάνω επιφάνεια θέρμανσης συμπύκνωσης (επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης, 2η διαδρομή ελκυσμού) [3] Στοιχείο καθοδήγησης νερού [4] Κάτω επιφάνεια θέρμανσης συμπύκνωσης (επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης, 3η διαδρομή ελκυσμού) T Σχ. 17 Διάγραμμα της διαδρομής του νερού κυκλοφορίας στον λέβητα συμπύκνωσης UC8000F RK1 Επιστροφή κυκλωμάτων θέρμανσης χαμηλής θερμοκρασίας RK2 Επιστροφή κυκλωμάτων θέρμανσης υψηλής θερμοκρασίας VK Προσαγωγή [1] Φλογοθάλαμος (1η διαδρομή ελκυσμού) [2] Επιφάνεια θέρμανσης συμπύκνωσης (επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης, 2η διαδρομή ελκυσμού) [3] Στοιχείο καθοδήγησης νερού 3 32 Uni Condens 8000 F (2018/02)

33 Τεχνική περιγραφή Eπιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης Μια ιδιαιτερότητα της επιφάνειας εναλλάκτη θερμότητας υψηλής απόδοσης είναι οι σπιράλ σωλήνες με μειωμένη διατομή ( εικόνα 18) προσαρμοσμένη στην ογκομετρική παροχή του αερίου θέρμανσης. Χάρη στην επιφάνεια σπιράλ δημιουργούνται μικροστρόβιλοι στην εσωτερική πλευρά των τοιχωμάτων του σωλήνα και επομένως αυξάνεται το οριακό στρώμα συμπύκνωσης. Έτσι, τα μόρια αερίου θέρμανσης καταλήγουν εκ περιτροπής πολύ κοντά στο τοίχωμα του σωλήνα και στην κύρια ροή. Με αυτόν τον τρόπο σχεδόν ολόκληρη η ογκομετρική παροχή αερίου θέρμανσης αγγίζει την ψυχρή επιφάνεια θέρμανσης. Το αποτέλεσμα είναι η εξαιρετικά υψηλή απόδοση συμπύκνωσης. Λόγω της μειωμένης διατομής των σπιράλ σωλήνων, η ταχύτητα του αερίου θέρμανσης είναι σχεδόν σταθερή. Επιτυγχάνεται έτσι υψηλή μετάδοση θερμότητας σε χαμηλές θερμοκρασίες καυσαερίων. Λόγω της διαμόρφωσης και της διάταξης της επιφάνειας εναλλάκτη θερμότητας υψηλής απόδοσης με ελαφριά κλίση, το συμπύκνωμα ρέει σταθερά από πάνω προς τα κάτω. Έτσι αποτρέπεται η επαναεριοποίηση του συμπυκνώματος και των εναποθέσεων στις επιφάνειες θέρμανσης. Καθώς με τον τρόπο αυτό η επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης αυτοκαθαρίζεται, διασφαλίζεται η απρόσκοπτη λειτουργία. Ταυτόχρονα, μειώνεται το κόστος συντήρησης Σχ. 18 Δομή της επιφάνειας εναλλάκτη θερμότητας υψηλής απόδοσης στο παράδειγμα του λέβητα συμπύκνωσης UC8000F [1] Φλογοθάλαμος [2] Επάνω επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης [3] Στοιχείο καθοδήγησης νερού [4] Κάτω επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης [5] Διατομή σπιράλ σωλήνα της επιφάνειας εναλλάκτη θερμότητας υψηλής απόδοσης με σχηματική απεικόνιση της ροής του αερίου θέρμανσης T Uni Condens 8000 F (2018/02) 33

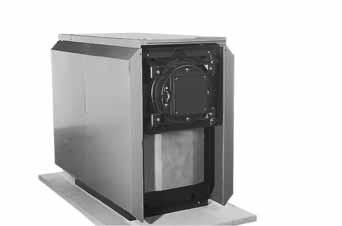

34 Τεχνική περιγραφή Θερμομόνωση και ηχομόνωση Θερμομόνωση Όλοι οι λέβητες συμπύκνωσης διαθέτουν ιδιαίτερα αποτελεσματική θερμομόνωση που περικλείει τον κορμό λέβητα από όλες τις πλευρές. Έτσι μειώνονται στο ελάχιστο οι απώλειες από την ακτινοβολία και την κατάσταση αναμονής. Το UC8000F έχει εξοπλιστεί από το εργοστάσιο με ιδιαίτερα αποτελεσματική θερμομόνωση. Ενσωματωμένες διατάξεις ηχομόνωσης Στους λέβητες συμπύκνωσης UC8000F και UC8000F η μπροστινή και πίσω περιοχή εκτροπής είναι κατασκευασμένη με τρόπο τέτοιο, ώστε ο εξερχόμενος ήχος να μετριάζεται. Στην κατασκευή λέβητα, στα μοντέλα UC8000F και UC8000F , στην πίσω περιοχή εκτροπής της διαδρομής αερίου θέρμανσης βρίσκεται ενσωματωμένη μια επιφάνεια ανάκλασης. Στην μπροστινή περιοχή εκτροπής, από τη δεύτερη προς την τρίτη διαδρομή ελκυσμού του αερίου θέρμανσης, έχει τοποθετηθεί ένα μονωτικό στρώμα για ηχομόνωση ( εικόνα 19). Αυτά τα δύο κατασκευαστικά στοιχεία μειώνουν την εκπομπή θορύβου. Ο UC8000F διαθέτει σιγαστήρα καυσαερίων, ενσωματωμένο στο κανάλι καυσαερίων, που διασφαλίζει αθόρυβη λειτουργία. Όλοι οι λέβητες συμπύκνωσης UC8000F και UC8000F διαθέτουν στάνταρ ρυθμιζόμενα πέλματα με ηχομονωτική λαστιχένια επένδυση. Με το UC8000F παραδίδονται ως μέρος του βασικού παραδοτέου ειδικές ηχομονωτικές ταινίες για τη μείωση του κτυπογενούς θορύβου. Για όλους τους υπόλοιπους λέβητες συμπύκνωσης παρέχονται ως πρόσθετος εξοπλισμός βάσεις λέβητα για μόνωση κατά του κτυπογενούς θορύβου. Πρόσθετα μέτρα Θα πρέπει να ελέγχεται σε κάθε μεμονωμένη περίπτωση η στάθμη ηχητικής πίεσης που επιτρέπεται να υπάρχει στον περιβάλλοντα χώρο τοποθέτησης. Αν ο χώρος δεν είναι κατάλληλος, ενδέχεται να απαιτούνται επιπλέον μέτρα ηχομόνωσης. Παρέχονται ως πρόσθετος εξοπλισμός προσαρμοσμένα ηχομονωτικά καλύμματα καυστήρα, βάσεις λέβητα για μόνωση κατά του κτυπογενούς θορύβου και σιγαστήρες καυσαερίων ( σελίδα 81 και επ.). Σχ. 19 Ηχομονωτικό στρώμα στον μπροστινό θάλαμο αναστροφής του λέβητα συμπύκνωσης UC8000F Κάλυμμα Στο περιεχόμενο συσκευασίας του λέβητα συμπύκνωσης UC8000F και UC8000F περιλαμβάνονται τμήματα επένδυσης λέβητα που πρέπει να συναρμολογηθούν. Το UC8000F παραδίδεται από το εργοστάσιο με επένδυση T 34 Uni Condens 8000 F (2018/02)

35 Τεχνική περιγραφή 4.2 Διαστάσεις και τεχνικά χαρακτηριστικά Διαστάσεις του λέβητα συμπύκνωσης UC8000F H CC 8000 H CFB H K 3) VK R 15 VSL R ) ) D B 2) RK1 2) H 2050 RK1 R B 3) Σχ. 20 Διαστάσεις λεβήτων συμπύκνωσης UC8000F (διαστάσεις σε ) 1) Σύνδεση για επιτηρητή ελάχιστης πίεσης εναλλακτικά αντί της προστασίας από έλλειψη νερού κατά DIN EN ( σελίδα 77) 2) Σε εγκαταστάσεις με μόνο μία επιστροφή πρέπει αυτή να συνδεθεί στο RK1 3) Διαστάσεις τοποθέτησης ( σελίδα 74), στοιχεία τοποθέτησης ( σελίδα 72) 506 H AA RK2 2) R 14 AA T Διαστάσεις λέβητα Μονάδα Μήκος L Πλάτος B Ύψος H K H CFB H CC , , , ,4 Φλογοθάλαμος Μήκος Ø Πόρτα καυστήρα Βάθος Ø D B Eπιστροφή H RK Ø H RK2 DN R 1¼ R 1¼ R 1¼ R 1¼ Εκροή συμπυκνώματος H AKO 257,5 257,5 207,5 207,5 Έξοδος καυσαερίων Ø D AA εσωτερικά H AA Βάρος kg Πίν. 7 Διαστάσεις λεβήτων συμπύκνωσης UC8000F (τεχνικά χαρακτηριστικά σελίδα 40) Uni Condens 8000 F (2018/02) 35

36 Τεχνική περιγραφή Διαστάσεις λεβήτων συμπύκνωσης UC8000F H CC 8000 L L K 783 L BR 3) H CFB H K H VK H VSL VK VSL 176 2) A 3 4) R 4 1) 1) A 2 H RK2 H AA H RK1 RK2 AA RK1 H B D AA AKO DN15 EL R1 H AKO H EL B GR B 298/ A A 1 A T Σχ. 21 Διαστάσεις λεβήτων συμπύκνωσης UC8000F (διαστάσεις σε ) 1) Πλευρικό στήριγμα πίνακα ελέγχου (αριστερά/δεξιά σελίδα 87) 2) Σύνδεση για την προστασία από έλλειψη νερού από μέγεθος λέβητα 400 και άνω κατά DIN EN ( σελίδα 77) 3) Ανάλογα με τον καυστήρα 4) Σύνδεση επιτηρητή ελάχιστης πίεσης για μέγεθος λέβητα ή περιοριστή ελάχιστης πίεσης για μέγεθος λέβητα 310 ως πρόσθετος εξοπλισμός εναλλακτικά αντί της προστασίας από έλλειψη νερού κατά DIN EN ( σελίδα 77) Διαστάσεις λέβητα Μονάδα Μήκος L L K Μήκος καυστήρα L BR 1) 1) 1) 1) 1) 1) 1) Πλάτος B Ύψος H CFB H CC 8000 H K , , , , , , , Τοποθέτηση Μήκος Πλάτος Ύψος Απόσταση A Πλαίσιο βάσης B GR A Έξοδος καυσαερίων Ø D AA εσωτερικά H AA DN Φλογοθάλαμος Μήκος Ø Πίν. 8 Διαστάσεις λεβήτων συμπύκνωσης UC8000F (τεχνικά χαρακτηριστικά σελίδα 42) 36 Uni Condens 8000 F (2018/02)

37 Τεχνική περιγραφή Διαστάσεις λέβητα Μονάδα Πόρτα φλογοθαλάμου Βάθος H B Προσαγωγή 2) Ø VK H VK DN Επιστροφή RK1 2) Ø RK1 H RK1 A 1 DN Επιστροφή RK2 2) Ø RK2 H RK2 A 2 R 1½ R 1½ R 1½ DN DN DN DN Γραμμή ασφαλείας 3) Ø VSL H VSL A 3 R 1¼ R 1¼ DN DN DN DN DN Εκροή συμπυκνώματος H AKO A 4 Ø εξωτερικά Εκκένωση H EL Βάρος Καθαρό kg Πίν. 8 Διαστάσεις λεβήτων συμπύκνωσης UC8000F (τεχνικά χαρακτηριστικά σελίδα 42) 1) Η τιμή εξαρτάται από τον καυστήρα 2) Φλάτζα PN6 κατά EN , σε εγκαταστάσεις με μόνο μία επιστροφή πρέπει αυτή να συνδεθεί στο RK1 3) Φλάντζα PN16 κατά EN Uni Condens 8000 F (2018/02) 37

38 Τεχνική περιγραφή Διαστάσεις του λέβητα συμπύκνωσης UC8000F L L BT A 3 A 2 VSL VK AAB A 1 B L RG EL 652,1 258,4 H EL LGR L K B RG 2) ,4 252,7 1) A 4 A 5 RK1 H K H EB ØD AAi H BT AKO H RG H AA RK2 H RK1 H RK2 H GR H AKO A7 A 6 B GR T Σχ. 22 Διαστάσεις του λέβητα συμπύκνωσης UC8000F (διαστάσεις σε ) 1) Πλευρικό στήριγμα πίνακα ελέγχου (αριστερά/δεξιά σελίδα 87) 2) Σωλήνας με αναμονές εξοπλισμού ασφαλείας και με περιοριστή ελάχιστης πίεσης ( σελίδα 77) 38 Uni Condens 8000 F (2018/02)

39 Τεχνική περιγραφή Διαστάσεις λέβητα Μονάδα Μήκος L L K Μήκος καυστήρα L BR 1) 1) 1) Πλάτος Πλάτος με πίνακα ελέγχου CFB Πλάτος με πίνακα ελέγχου CC 8000 B B RG B RG Ύψος 2) H K Απόσταση τοποθέτησης πίνακα ελέγχου, L RG καναλιού καλωδίων Ύψος τοποθέτησης πίνακα ελέγχου H RG Τοποθέτηση Μήκος Πλάτος Ύψος 3) Επιφάνεια τοποθέτησης βασικού πλαισίου L GR B GR Έξοδος καυσαερίων H AA Ø D AA εσωτ ερικά A 4 Φλογοθάλαμος Μήκος Ø Πόρτα φλογοθαλάμου L BT H BT Προσαγωγή 4) Ø VK PN6 A 2 DN Επιστροφή RK1 4) Ø RK1 PN6 H RK1 A 5 DN Επιστροφή RK2 4) Ø RK2 PN6 H RK2 A 6 DN Σωλήνας ασφαλείας προσαγωγής 5) Ø VSL PN16 A 3 DN Σύνδεση σωλήνα με αναμονές εξοπλισμού ασφαλείας Ø AAB A 1 G G G Έξοδος συμπυκνώματος Ø AKO H AKO A 7 DN Εκκένωση Ø EL H EL DN R R R Πίν. 9 Διαστάσεις λεβήτων συμπύκνωσης UC8000F (τεχνικά χαρακτηριστικά σελίδα 44) 1) Η τιμή εξαρτάται από τον καυστήρα. 2) 12,5 επιπλέον ύψος λόγω των στάνταρ ηχομονωτικών ταινιών 3) Το ύψος τοποθέτησης μπορεί να μειωθεί κατά 140 αποσυναρμολογώντας τις ράγες πλαισίου. 4) Φλάτζα PN6 κατά EN , σε εγκαταστάσεις με μόνο μία επιστροφή πρέπει αυτή να συνδεθεί στο RK1 5) Φλάντζα PN16 κατά EN Uni Condens 8000 F (2018/02) 39

40 Τεχνική περιγραφή Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F Οι τιμές μερικού φορτίου μπορούν να χρησιμοποιηθούν για τη διαμόρφωση της καπνοδόχου. Για τον ίδιο τον λέβητα δεν υπάρχει απαιτούμενο ελάχιστο φορτίο. Η πραγματική επιτεύξιμη τιμή ελάχιστης θερμικής ισχύος / ελάχιστου θερμικού φορτίου εξαρτάται από τη σχέση ελέγχου του καυστήρα. Διαστάσεις λέβητα Μονάδα Ονομαστική θερμική ισχύς αερίου Πλήρες φορτίο kw (σε θερμοκρασία συστήματος 50/30 C) Μερικό φορτίο, 30 % kw 20,3 28,4 36,6 47,0 Ονομαστική θερμική ισχύς πετρελαίου Πλήρες φορτίο kw 48,2 67,6 87,2 110,9 (σε θερμοκρασία συστήματος 50/30 C) Μερικό φορτίο, 30 % kw 19,2 26,8 34,6 44,4 Ονομαστική θερμική ισχύς αερίου Πλήρες φορτίο kw 46,0 64,4 82,7 105,7 (σε θερμοκρασία συστήματος 80/60 C) Ονομαστική θερμική ισχύς πετρελαίου Πλήρες φορτίο kw 45,1 63,5 81,9 104,5 (σε θερμοκρασία συστήματος 80/60 C) Ονομαστικό θερμικό φορτίο αερίου Πλήρες φορτίο kw 47,4 66,4 85,3 109,0 [Ισχύς καυστήρα Q n (H i )] Ονομαστικό θερμικό φορτίο πετρελαίου Πλήρες φορτίο kw 46,4 65,1 83,9 107,5 [Ισχύς καυστήρα Q n (H i )] Τιμή CO 2 αερίου % Τιμή CO 2 πετρελαίου % Θερμοκρασία καυσαερίων 1) Πλήρες φορτίο C (σε θερμοκρασία συστήματος 50/30 C) Μερικό φορτίο, 30 % C Θερμοκρασία καυσαερίων 1) Πλήρες φορτίο C (σε θερμοκρασία συστήματος 80/60 C) Μερικό φορτίο, 30 % C Ροή μάζας καυσαερίων Πλήρες φορτίο kg/s 0,0189 0,0268 0,0344 0,0443 (σε θερμοκρασία συστήματος 50/30 C) Μερικό φορτίο, 30 % kg/s 0,0074 0,0103 0,0133 0,0171 Ροή μάζας καυσαερίων Πλήρες φορτίο kg/s 0,0198 0,0277 0,0357 0,0458 (σε θερμοκρασία συστήματος 80/60 C) Μερικό φορτίο, 30 % kg/s 0,0079 0,0111 0,0143 0,0183 Χωρητικότητα νερού (περ.) l Χωρητικότητα αερίου l Ελεύθερη πίεση παροχής Pa Ανάλογα με τον εκάστοτε καυστήρα (50) 2) Αντίσταση στο κύκλωμα αερίου mbar 0,43 0,51 0,59 0,77 θέρμανσης Επιτρεπόμενη θερμοκρασία C προσαγωγής 3) Επιτρεπόμενη πίεση λειτουργίας bar Αρ. ταυτ. προϊόν. CE-0085 AT 0074 Πίν. 10 Τεχνικά χαρακτηριστικά λεβήτων συμπύκνωσης UC8000F (διαστάσεις σελίδα 35) 1) Θεωρητική τιμή θερμοκρασίας καυσαερίων για τον υπολογισμό διατομής κατά DIN EN (μέση τιμή για την κατασκευαστική σειρά). Η μετρημένη θερμοκρασία καυσαερίων μπορεί ανάλογα με τη ρύθμιση καυστήρα και την πραγματική θερμοκρασία συστήματος να αποκλίνει από την τιμή αυτή. 2) Η τιμή στις παρενθέσεις υποδεικνύει τη συνιστώμενη πίεση παροχής. 3) Όριο ασφαλείας (θερμικό): Σε συνδυασμό με τον πίνακα ελέγχου CFB...: Μέγιστη δυνατή θερμοκρασία προσαγωγής = Όριο ασφαλείας (STB) 18 K ( πίν. 15, σελίδα 50). Σε συνδυασμό με πίνακα ελέγχου CC 8000: Μέγιστη δυνατή θερμοκρασία προσαγωγής = Όριο ασφαλείας (STB) 9 K ( πίν. 15, σελίδα 50). 40 Uni Condens 8000 F (2018/02)

41 Τεχνική περιγραφή Δελτίο προϊόντος για την κατανάλωση ενέργειας του λέβητα συμπύκνωσης UC8000F Το ακόλουθο δελτίο προϊόντος ανταποκρίνεται στις απαιτήσεις των κανονισμών της ΕΕ αρ. 811/2013, 812/2013, 813/2013 και 814/2013 ως προσθήκη στην οδηγία 2010/30/EΕ. Διαστάσεις λέβητα Σύμβολο Μονάδα Κορμός λέβητα Τύπος προϊόντος UC8000F 50 UC8000F 70 UC8000F 90 UC8000F 115 Λέβητες συμπύκνωσης P P P P Ονομαστική θερμική ισχύς P rated kw Ενεργειακή απόδοση της εποχιακής h s % θέρμανσης χώρου Τάξη ενεργειακής απόδοσης Ωφέλιμη θερμική ισχύς Σε ονομαστική θερμική ισχύ και P 4 kw 46,0 64,4 82,7 105,7 υψηλές θερμοκρασίες 1) Στο 30 % της ονομαστικής P 1 kw 15,3 21,5 27,6 35,2 θερμικής ισχύος και χαμηλές θερμοκρασίες 2) Ωφέλιμη απόδοση Σε ονομαστική θερμική ισχύ και h 4 % 87,3 87,3 87,3 87,3 λειτουργία υψηλής θερμοκρασίας 1) Στο 30 % της ονομαστικής θερμικής ισχύος και χαμηλές θερμοκρασίες 2) h 1 % 97,0 97,0 97,0 97,0 Βοηθητική κατανάλωση ηλεκτρικής ενέργειας Υπό πλήρες φορτίο el max kw Υπό μερικό φορτίο el min kw Σε κατάσταση αναμονής P SB kw Λοιπά χαρακτηριστικά Απώλειες θερμότητας σε αναμονή P stby kw 0,256 0,251 0,250 0,250 Εκπομπές οξειδίων αζώτου NOx mg/kwh Πίν. 11 Δελτίο προϊόντος για την κατανάλωση ενέργειας του λέβητα συμπύκνωσης UC8000F ) Λειτουργία υψηλής θερμοκρασίας σημαίνει θερμοκρασία επιστροφής 60 C στην είσοδο του λέβητα και θερμοκρασία προσαγωγής 80 C στην έξοδο του λέβητα. 2) Λειτουργία χαμηλής θερμοκρασίας σημαίνει θερμοκρασία επιστροφής 30 C (στην είσοδο λέβητα) για λέβητες συμπύκνωσης, για λέβητας χαμηλής θερμοκρασίας 37 C και για άλλους λέβητες 50 C. Uni Condens 8000 F (2018/02) 41

42 Τεχνική περιγραφή Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F Οι τιμές μερικού φορτίου μπορούν να χρησιμοποιηθούν για τη διαμόρφωση της καπνοδόχου. Για τον λέβητα δεν υπάρχει απαιτούμενο ελάχιστο φορτίο. Η πραγματική επιτεύξιμη τιμή ελάχιστης θερμικής ισχύος εξαρτάται από τη σχέση ελέγχου του καυστήρα. Διαστάσεις λέβητα Μονάδα Ονομαστική θερμική ισχύς αερίου Πλήρες kw φορτίο (σε θερμοκρασία συστήματος Μερικό kw 59,2 75,6 97,8 126,3 162,4 208,8 261,5 50/30 C) φορτίο 40 % Ονομαστική θερμική ισχύς Πλήρες kw 141,1 176,7 229,3 295,9 380, ,2 πετρελαίου φορτίο (σε θερμοκρασία συστήματος Μερικό kw 55,9 71,4 92,4 119,4 153,5 197,3 247,1 50/30 C) φορτίο 40 % Ονομαστική θερμική ισχύς αερίου Πλήρες kw (80/60 C) φορτίο Ονομαστική θερμική ισχύς Πλήρες kw 132,4 169,2 218,8 282,7 364,8 467,4 585,4 πετρελαίου (80/60 C) φορτίο Ονομαστικό θερμικό φορτίο Μερικό kw 54,8 70,0 90,4 116,8 150,8 192,0 242,0 αερίου φορτίο 40 % Μέγ. πλήρες kw 137,0 175,0 226,0 292,0 377,0 480,0 605,0 φορτίο Ονομαστικό θερμικό φορτίο Μερικό kw 54,3 69,3 89,8 116,0 149,5 191,6 239,9 πετρελαίου (Ισχύς καυστήρα Q n (H i )) φορτίο 40 % Μέγ. πλήρες kw 135,8 173,2 224,4 289,9 373,8 478,9 599,8 φορτίο Τιμή CO 2 Αέριο/ % 10/13 10/13 10/13 10/13 10/13 10/13 10/13 Πετρέλαιο Θερμοκρασία καυσαερίων 1) Πλήρες C (50/30 C) φορτίο Μερικό C φορτίο 40 % Θερμοκρασία καυσαερίων 2 ) Πλήρες C (80/60 C) φορτίο Μερικό C φορτίο 40 % Ροή μάζας καυσαερίων Πλήρες kg/s 0,0552 0,0704 0,0928 0,1200 0,1528 0,1969 0,2466 (50/30 C) φορτίο Μερικό kg/s 0,0217 0,0277 0,0360 0,0465 0,0603 0,0770 0,0958 φορτίο 40 % Ροή μάζας καυσαερίων Πλήρες kg/s 0,0579 0,0738 0,0956 0,1235 0,1592 0,2040 0,2555 (80/60 C) φορτίο Μερικό φορτίο 40 % kg/s 0,0231 0,0295 0,0383 0,0494 0,0637 0,0816 0,1022 Πίν. 12 Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F (διαστάσεις σελίδα 36 και επ.) 42 Uni Condens 8000 F (2018/02)

43 Τεχνική περιγραφή Διαστάσεις λέβητα Μονάδα Χωρητικότητα νερού (περ.) l Χωρητικότητα αερίου l Ελεύθερη πίεση παροχής Pa Ανάλογα με τον εκάστοτε καυστήρα (50) 2)3) Αντίσταση στο κύκλωμα αερίου mbar 1,20 1,55 2,20 2,40 3,00 3,55 4,40 θέρμανσης Επιτρεπόμενη θερμοκρασία C προσαγωγής 4) Επιτρεπόμενη πίεση λειτουργίας bar ,5 5,5 5,5 Αρ. ταυτ. προϊόν. CE-0085 AT 0075 Πίν. 12 Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F (διαστάσεις σελίδα 36 και επ.) 1) Θεωρητική τιμή θερμοκρασίας καυσαερίων για τον υπολογισμό διατομής κατά DIN EN (μέση τιμή για την κατασκευαστική σειρά). Η μετρημένη θερμοκρασία καυσαερίων μπορεί ανάλογα με τη ρύθμιση καυστήρα και την πραγματική θερμοκρασία συστήματος να αποκλίνει από την τιμή αυτή. 2) Η τιμή στις παρενθέσεις υποδεικνύει την ελάχιστη συνιστώμενη πίεση παροχής. 3) Στο UC8000F με εξωτερικό καυστήρα. 4) Όριο ασφαλείας (θερμικό): Σε συνδυασμό με τον πίνακα ελέγχου CFB...: Μέγιστη δυνατή θερμοκρασία προσαγωγής = Όριο ασφαλείας (STB) 18 K ( πίν. 15, σελίδα 50). Σε συνδυασμό με πίνακα ελέγχου CC 8000: Μέγιστη δυνατή θερμοκρασία προσαγωγής = Όριο ασφαλείας (STB) 9 K ( πίν. 15, σελίδα 50) Δελτίο προϊόντος για την κατανάλωση ενέργειας του λέβητα συμπύκνωσης UC8000F Το ακόλουθο δελτίο προϊόντος ανταποκρίνεται στις απαιτήσεις των κανονισμών της ΕΕ αρ. 811/2013, 812/2013, 813/2013 και 814/2013 ως προσθήκη στην οδηγία 2010/30/EΕ. Διαστάσεις λέβητα Σύμβολο Μονά δα Κορμός λέβητα Τύπος προϊόντος UC8000F 14 5 UC8000F 18 5 UC8000F 24 0 UC8000F 31 0 UC8000F 40 0 Καυστήρας Λέβητες συμπύκνωσης P P P P P Ονομαστική θερμική ισχύς P rated kw 133, Ωφέλιμη θερμική ισχύς Σε ονομαστική θερμική ισχύ P 4 kw 133,0 170,0 219,0 283,0 366,0 και υψηλές θερμοκρασίες 1) Στο 30 % της ονομαστικής P 1 kw 44,0 56,2 72,7 94,2 121,6 θερμικής ισχύος και χαμηλές θερμοκρασίες 2) Βαθμός απόδοσης Σε ονομαστική θερμική ισχύ h 4 % 87,4 87,4 87,3 87,3 87,4 και λειτουργία υψηλής θερμοκρασίας 1) Στο 30 % της ονομαστικής θερμικής ισχύος και χαμηλές θερμοκρασίες 2) h 1 % 96,4 96,4 96,6 96,8 96,8 Βοηθητική κατανάλωση ηλεκτρικής ενέργειας Υπό πλήρες φορτίο el max kw Υπό μερικό φορτίο el min kw Σε κατάσταση αναμονής P SB kw Λοιπά χαρακτηριστικά Απώλειες θερμότητας σε P stby kw 0,507 0,508 0,497 0,584 0,754 αναμονή Εκπομπές οξειδίων αζώτου NOx mg/ kwh Πίν. 13 Δελτίο προϊόντος για την κατανάλωση ενέργειας του λέβητα συμπύκνωσης UC8000F ) Λειτουργία υψηλής θερμοκρασίας σημαίνει θερμοκρασία επιστροφής 60 C στην είσοδο του λέβητα και θερμοκρασία προσαγωγής 80 C στην έξοδο του λέβητα. 2) Λειτουργία χαμηλής θερμοκρασίας σημαίνει θερμοκρασία επιστροφής 30 C (στην είσοδο λέβητα) για λέβητες συμπύκνωσης, για λέβητας χαμηλής θερμοκρασίας 37 C και για άλλους λέβητες 50 C. Uni Condens 8000 F (2018/02) 43

44 Τεχνική περιγραφή Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F Οι τιμές μερικού φορτίου μπορούν να χρησιμοποιηθούν για τη διαμόρφωση της καπνοδόχου. Για τον ίδιο τον λέβητα δεν υπάρχει απαιτούμενο ελάχιστο φορτίο. Η πραγματική επιτεύξιμη τιμή ελάχιστης θερμικής ισχύος/ελάχιστου θερμικού φορτίου εξαρτάται από τη σχέση ελέγχου του καυστήρα. Διαστάσεις λέβητα Μονάδα Ονομαστική θερμική ισχύς αερίου Πλήρες φορτίο kw (σε θερμοκρασία συστήματος Μερικό φορτίο 30 % kw /30 C) Ονομαστική θερμική ισχύς πετρελαίου Πλήρες φορτίο kw (σε θερμοκρασία συστήματος Μερικό φορτίο 30 % kw /30 C) Ονομαστική θερμική ισχύς αερίου Πλήρες φορτίο kw (80/60 C) Ονομαστική θερμική ισχύς πετρελαίου Πλήρες φορτίο kw (80/60 C) Μερικό φορτίο 30 % kw Ονομαστικό θερμικό φορτίο Μέγ. πλήρες φορτίο kw (Ισχύς καυστήρα Qn (H i )) Μερικό φορτίο 30 % kw Τιμή CO 2 Αέριο/Πετρέλαιο % 10/13 10/13 10/13 Θερμοκρασία καυσαερίων 1) Πλήρες φορτίο C (50/30 C) Μερικό φορτίο 30 % C Θερμοκρασία καυσαερίων 1) Πλήρες φορτίο C (80/60 C) Μερικό φορτίο 30 % C Ροή μάζας καυσαερίων (50/30 C) Πλήρες φορτίο kg/s 0,300 0,375 0,451 Μερικό φορτίο 30 % kg/s 0,089 0,112 0,134 Ροή μάζας καυσαερίων (80/60 C) Πλήρες φορτίο kg/s 0,316 0,395 0,475 Μερικό φορτίο 30 % kg/s 0,095 0,118 0,142 Βάρος Καθαρό Μικτό kg kg Χωρητικότητα νερού (περ.) l Όγκος αερίου θέρμανσης l Ελεύθερη πίεση παροχής (απαίτηση διαδρομής ελκυσμού) Pa Ανάλογα με τον εκάστοτε καυστήρα (50) 2) Αντίσταση στο κύκλωμα αερίου mbar 6,4 6,5 7,5 θέρμανσης Επιτρεπόμενη θερμοκρασία C προσαγωγής 3) Επιτρεπόμενη πίεση λειτουργίας bar Αρ. ταυτ. προϊόν. CE-0085 CM 0479 Πίν. 14 Τεχνικά χαρακτηριστικά για λέβητες συμπύκνωσης UC8000F (διαστάσεις σελίδα 38 και επ.) 1) Θεωρητική τιμή θερμοκρασίας καυσαερίων για τον υπολογισμό διατομής κατά DIN EN (μέση τιμή για την κατασκευαστική σειρά). Η μετρημένη θερμοκρασία καυσαερίων μπορεί ανάλογα με τη ρύθμιση καυστήρα και την πραγματική θερμοκρασία συστήματος να αποκλίνει από την τιμή αυτή. 2) Η τιμή στις παρενθέσεις υποδεικνύει τη συνιστώμενη πίεση παροχής. 3) Όριο ασφαλείας (θερμικό): Σε συνδυασμό με τον πίνακα ελέγχου CFB...: Μέγιστη δυνατή θερμοκρασία προσαγωγής = Όριο ασφαλείας (STB) 18 K ( πίν. 15, σελίδα 50). Σε συνδυασμό με τον πίνακα ελέγχου CC 8000: Μέγιστη δυνατή θερμοκρασία προσαγωγής = Όριο ασφαλείας (STB) 9 K ( πίν. 15, σελίδα 50). 44 Uni Condens 8000 F (2018/02)

45 Τεχνική περιγραφή 4.3 Χαρακτηριστικές τιμές λέβητα Αντίσταση ροής στην πλευρά του νερού Η αντίσταση ροής στο κύκλωμα νερού είναι η διαφορά πίεσης ανάμεσα στη σύνδεση προσαγωγής και επιστροφής του λέβητα συμπύκνωσης. Εξαρτάται από το μέγεθος λέβητα και από την ογκομετρική παροχή του νερού κυκλοφορίας. Δp H [mbar] a b c d e V H [m 3 /h] T Σχ. 23 Αντίσταση ροής στο κύκλωμα νερού σε διάφορες παραλλαγές λέβητα p H Απώλεια πίεσης στο κύκλωμα νερού κυκλοφορίας V H Ογκομετρική παροχή νερού κυκλοφορίας a UC8000F , Μέγεθος λέβητα 50 έως 115 b UC8000F , Μέγεθος λέβητα 145 έως 185 c UC8000F , Μέγεθος λέβητα 240 έως 310 d UC8000F , Μέγεθος λέβητα 400 έως 640 e UC8000F , Μέγεθος λέβητα 800 f UC8000F , Μέγεθος λέβητα 1000/1200 f Βαθμός απόδοσης λέβητα Ο βαθμός απόδοσης λέβητα K προσδιορίζει τη σχέση ισχύος εξόδου θερμότητας προς την ισχύ εισόδου θερμότητας σε συνάρτηση με το φορτίο λέβητα και τη θερμοκρασία συστήματος του κυκλώματος θέρμανσης. Στο διάγραμμα, στην εικόνα 24, παρουσιάζεται ο βαθμός απόδοσης του λέβητα συμπύκνωσης Uni Condens 8000 F με αέριο ως καύσιμο. Στους λέβητες συμπύκνωσης Uni Condens 8000 F με πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο, ο βαθμός απόδοσης είναι χαμηλότερος έως και κατά 5,5 %. η K [%] a b ϕ K [%] il Σχ. 24 Βαθμός απόδοσης λέβητα σε συνάρτηση με το φορτίο λέβητα (μέσες τιμές των κατασκευαστικών σειρών Uni Condens 8000 F) K Σχετικό φορτίο λέβητα K Βαθμός απόδοσης λέβητα a Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 50/30 C b Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 80/60 C Uni Condens 8000 F (2018/02) 45

46 Τεχνική περιγραφή Θερμοκρασία καυσαερίων Θερμοκρασία καυσαερίων A είναι η θερμοκρασία που μετράται στον αγωγό καυσαερίων στην έξοδο καυσαερίων του λέβητα. Εξαρτάται από το φορτίο λέβητα και τη θερμοκρασία επιστροφής του συστήματος θέρμανσης. ϑ A [ C] Για την καλύτερη κατανόηση αναφέρεται η εκάστοτε θερμοκρασία επιστροφής Σχ. 25 Θερμοκρασίες καυσαερίων σε συνάρτηση με το φορτίο λέβητα (μέσες τιμές της κατασκευαστικής σειράς UC8000F ) A Θερμοκρασία καυσαερίων R Θερμοκρασία επιστροφής (λειτουργία αντιστάθμισης) K Φορτίο λέβητα a Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 80/60 C b Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 50/30 C a a b b ϑ A ϑ R ϑ A ϑ R ϑ R [ C] ϕ K [%] il ϑ A [ C] Σχ. 26 Θερμοκρασίες καυσαερίων σε συνάρτηση με το φορτίο λέβητα (μέσες τιμές της κατασκευαστικής σειράς UC8000F ) A Θερμοκρασία καυσαερίων R Θερμοκρασία επιστροφής K Φορτίο λέβητα a Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 80/60 C b Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 50/30 C ϑ A [ C] a b a a b b ϑ A ϑ R ϑ A ϑ R ϑ A ϑ R ϑ A ϑ R ϑ R [ C] ϕ K [%] il ϑ R [ C] ϕ K [%] T Σχ. 27 Θερμοκρασίες καυσαερίων σε συνάρτηση με το φορτίο λέβητα (μέσες τιμές της κατασκευαστικής σειράς UC8000F ) A R K a b Θερμοκρασία καυσαερίων t AG Θερμοκρασία επιστροφής (λειτουργία αντιστάθμισης t R ) Φορτίο λέβητα Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 80/60 C Η καμπύλη αντιστοιχεί στη χαρακτηριστική καμπύλη θέρμανσης σε θερμοκρασία συστήματος 50/30 C 46 Uni Condens 8000 F (2018/02)

47 Τεχνική περιγραφή Θερμικές απώλειες κατά την αναμονή Οι θερμικές απώλειες κατά την αναμονή q B αποτελούν το μέρος της θερμικής ισχύος καύσης, που απαιτείται για τη διατήρηση της προβλεπόμενης θερμοκρασίας του νερού λέβητα. Αυτή η απώλεια οφείλεται στην ψύξη του λέβητα λόγω ακτινοβολίας και συναγωγής θερμότητας κατά τη διάρκεια της ετοιμότητας λειτουργίας (χρόνος αναμονής καυστήρα). Η ακτινοβολία και η συναγωγή θερμότητας έχουν ως αποτέλεσμα ένα μέρος της θερμικής ισχύος να μεταφέρεται συνεχώς από την επιφάνεια του λέβητα στον αέρα περιβάλλοντος. Εκτός από αυτήν την επιφανειακή απώλεια, ο λέβητας μπορεί να κρυώσει ελαφρώς λόγω του ελκυσμού της καπνοδόχου. q B [%] 0,7 0,6 0,5 0,4 0,3 0,2 0, ϑ K [ C] T Σχ. 28 Θερμικές απώλειες κατά την αναμονή του Uni Condens 8000 F σε συνάρτηση με τη μέση θερμοκρασία του νερού λέβητα q B Θερμικές απώλειες κατά την αναμονή K Μέση θερμοκρασία νερού λέβητα a UC8000F b UC8000F c UC8000F a b c 4.4 Συντελεστής μετατροπής για άλλες θερμοκρασίες συστήματος Στους πίνακες με τα τεχνικά χαρακτηριστικά των λεβήτων συμπύκνωσης Uni Condens 8000 F ( σελίδα 35 και επ.) παρουσιάζονται οι τιμές ονομαστικής θερμικής ισχύος σε θερμοκρασίες συστήματος 50/30 C και 80/60 C. Όταν πρέπει να υπολογιστεί η ονομαστική θερμική ισχύς για διαφορετικές θερμοκρασίες επιστροφής, πρέπει να χρησιμοποιηθεί συντελεστής μετατροπής ( εικόνα 29). Το διάγραμμα ισχύει για διαφορά θερμοκρασίας μεταξύ προσαγωγής και επιστροφής από 10 έως 25 K. Παράδειγμα Για λέβητα συμπύκνωσης αερίου Uni Condens 8000 F με ονομαστική θερμική ισχύ 640 kw και θερμοκρασία συστήματος 50/30 C πρέπει να προσδιοριστεί η ονομαστική θερμική ισχύς σε θερμοκρασία συστήματος 70/50 C. Με θερμοκρασία επιστροφής 50 C προκύπτει συντελεστής μετατροπής με τιμή 0,935. Η ονομαστική θερμική ισχύς σε 70/50 C θα είναι επομένως 598,4 kw. f 1,00 0,99 0,98 a 0,97 b 0,96 0,95 0,94 0,93 0,92 0,91 0, ϑ R [ C] Σχ. 29 Συντελεστής μετατροπής σε αποκλίνουσες θερμοκρασίες επιστροφής f Συντελεστής μετατροπής R Θερμοκρασία επιστροφής a Με καυστήρα πετρελαίου b Με καυστήρα αερίου il Uni Condens 8000 F (2018/02) 47

48 Προδιαγραφές και συνθήκες λειτουργίας 5 Προδιαγραφές και συνθήκες λειτουργίας 5.1 Αποσπάσματα προδιαγραφών Για την τοποθέτηση και λειτουργία της εγκατάστασης πρέπει να τηρούνται οι τεχνικοί κανόνες καθώς και οι πολεοδομικοί, νομικοί και τοπικοί κανονισμοί. Η συναρμολόγηση, η σύνδεση αερίου, ο σύνδεσμος καυσαερίων, η πρώτη θέση σε λειτουργία, η ηλεκτρική σύνδεση καθώς και η συντήρηση και το σέρβις επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένες τεχνικές εταιρείες. Έγκριση Η λειτουργία των λεβήτων συμπύκνωσης επιτρέπεται μόνο με εγκατάσταση απαγωγής καυσαερίων ειδικά σχεδιασμένη για τον εκάστοτε τύπο λέβητα και εγκεκριμένη από την πολεοδομική νομοθεσία. Η εγκατάσταση ενός λέβητα συμπύκνωσης με αέριο καύσιμο πρέπει επίσης να δηλωθεί στην αρμόδια εταιρεία παροχής αερίου και να λάβει έγκριση από αυτήν. Πριν από την έναρξη συναρμολόγησης πρέπει να ενημερωθεί ο κατά τόπο αρμόδιος μηχανικός ή μελετητής της εγκατάστασης και η υπηρεσία αποχέτευσης. Ενδέχεται να απαιτούνται εγκρίσεις από τις κατά τόπους αρχές για την εγκατάσταση απαγωγής καυσαερίων και την εκροή συμπυκνώματος στο δημόσιο δίκτυο αποχέτευσης. Συντήρηση Σύμφωνα με την παρ. 11 της γερμανικής κανονιστικής διάταξης για την εξοικονόμηση ενέργειας (EnEV) συνιστούμε, για την οικολογική και απρόσκοπτη λειτουργία, την τακτική επιθεώρηση του λέβητα και του καυστήρα. Κατά τις εργασίες αυτές πρέπει να γίνεται έλεγχος ολόκληρης της εγκατάστασης ως προς την απρόσκοπτη λειτουργία της. Συνιστούμε στον ιδιοκτήτη της εγκατάστασης τη σύναψη μιας σύμβασης συντήρησης και επιθεώρησης με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή ή της τεχνικής εταιρείας που έχει επιλέξει. Η τακτική επιθεώρηση αποτελεί προϋπόθεση για την ασφαλή και οικονομική λειτουργία. 5.2 Απαιτήσεις για τον τρόπο λειτουργίας Χάρη στη βελτιστοποιημένη τεχνολογία των λεβήτων συμπύκνωσης Uni Condens 8000 F με επιφάνεια εναλλάκτη θερμότητας υψηλής απόδοσης δεν υπάρχουν ιδιαίτερες απαιτήσεις όσον αφορά την ελάχιστη θερμοκρασία επιστροφής ή την ελάχιστη ογκομετρική παροχή. Αυτό επιτρέπει τον απλό σχεδιασμό της εγκατάστασης και την οικονομική τοποθέτηση. Η ρύθμιση του κυκλώματος θέρμανσης με 3-οδες βάνες ανάμιξης βελτιώνει τη λειτουργία ρύθμισης και συνιστάται κυρίως για εγκαταστάσεις με πολλά κυκλώματα θέρμανσης. Πρέπει να αποφεύγεται η χρήση 4-οδων βανών ανάμιξης και συστημάτων έγχυσης, καθώς μειώνουν το αποτέλεσμα συμπύκνωσης. Περισσότερες υποδείξεις θα βρείτε στην ενότητα σχετικά με την υδραυλική σύνδεση ( σελίδα 6). 5.3 Κατάλληλα καύσιμα Η λειτουργία του λέβητα επιτρέπεται μόνο με τα αναφερόμενα καύσιμα. Πρέπει να χρησιμοποιούνται μόνο καυστήρες, που ανταποκρίνονται στα αναφερόμενα καύσιμα. Καυστήρας αερίου Η καύση βιοαερίου δεν επιτρέπεται. Επιτρεπόμενα καύσιμα: Φυσικό αέριο από τη δημόσια παροχή αερίου, σύμφωνα με τους εθνικούς κανονισμούς, με ολική περιεκτικότητα σε θείο < 50 mg/m 3. Υγραέριο, σύμφωνα με τους εθνικούς κανονισμούς, με περιεκτικότητα σε στοιχειακό θείο 1,5 ppm και πτητικό θείο 50 ppm. Καυστήρας πετρελαίου Οι χρησιμοποιούμενοι καυστήρες πετρελαίου πρέπει να είναι κατάλληλοι για πετρέλαιο θέρμανσης με χαμηλή περιεκτικότητα σε θείο. Πρέπει να λαμβάνεται υπόψη ο κατάλογος επιλογής καυστήρων πετρελαίου του κατασκευαστή και τα στοιχεία του κατασκευαστή του καυστήρα. Επιτρεπόμενα καύσιμα: Πετρέλαιο θέρμανσης εξαιρετικά ελαφρύ με χαμηλή περιεκτικότητα σε θείο 50 ppm και ποσοστό βιοπετρελαίου (FAME) 10 %. Τυχόν υπολειπόμενες ποσότητες πετρελαίου θέρμανσης με περιεκτικότητα σε θείο > 50 ppm πρέπει να αντλούνται και η δεξαμενή πετρελαίου πρέπει να καθαρίζεται. Επιτρέπεται επίσης η χρήση διπλών καυστήρων με έγκριση βάσει εξέτασης τύπου. Στην περίπτωση αυτή ισχύουν οι απαιτήσεις που περιγράφονται σε αυτό και στο επόμενο κεφάλαιο σχετικά με τον τρόπο λειτουργίας του κυκλώματος αερίου και πετρελαίου. 48 Uni Condens 8000 F (2018/02)

49 Προδιαγραφές και συνθήκες λειτουργίας 5.4 Επιλογή καυστήρα και ρύθμιση καυστήρα Οι διαστάσεις και η ρύθμιση του καυστήρα επηρεάζουν σημαντικά τη διάρκεια ζωής της εγκατάστασης θέρμανσης. Κάθε κύκλος λειτουργίας (ενεργοποίηση/ απενεργοποίηση καυστήρα) προκαλεί θερμικές τάσεις (καταπόνηση του σώματος λέβητα). Επομένως, οι εκκινήσεις του καυστήρα δεν επιτρέπεται να είναι περισσότερες από ετησίως. Οι παρακάτω συστάσεις και ρυθμίσεις χρησιμεύουν στην ικανοποίηση αυτού του κριτηρίου (βλ. επίσης υποδείξεις για τη ρύθμιση του πίνακα ελέγχου και την υδραυλική σύνδεση στην εγκατάσταση θέρμανσης). Αν παρόλα αυτά δεν μπορεί να επιτευχθεί αυτό το κριτήριο, επικοινωνήστε με το τμήμα πωλήσεων ή εξυπηρέτησης πελατών της Bosch. Μπορείτε να δείτε το πλήθος των εκκινήσεων του καυστήρα στη μονάδα χειρισμού του πίνακα ελέγχου CFB.../CC 8000 ( κεφάλαιο 5.5, σελίδα 50), στον εξωτερικό πίνακα ελέγχου ή εναλλακτικά στη μονάδα ελέγχου του καυστήρα. Η διαμόρφωση και ο έλεγχος των καυστήρων αερίου πρέπει να βασίζονται σε αναλογικό τρόπο Οι καυστήρες πετρελαίου πρέπει να διαθέτουν τουλάχιστον 2 βαθμίδες διαμόρφωσης και 2 βαθμίδες ελέγχου (για ισχύ λέβητα έως 70 kw επιτρέπεται η διαμόρφωση του καυστήρα με μία βαθμίδα) Το εύρος ρύθμισης του καυστήρα σε έναν λέβητα με θερμική ισχύ > 90 kw πρέπει να είναι τουλάχιστον 1:1,8 (δηλαδή, το μικρό φορτίο των καυστήρων δεν επιτρέπεται να υπερβαίνει το 55 %). Επίσης, το φορτίο ανάφλεξης των καυστήρων δεν επιτρέπεται να υπερβαίνει το 55 %. Το σύστημα ελέγχου του καυστήρα πρέπει να διασφαλίζει ότι σε περίπτωση απενεργοποίησης του πίνακα ελέγχου ο καυστήρας θα μεταβαίνει σε λειτουργία μικρού φορτίου. Η ισχύς του καυστήρα επιτρέπεται να ρυθμίζεται αποκλειστικά και μόνο μέσω του πίνακα ελέγχου (δεν επιτρέπεται η αυτόματη εκκίνηση του καυστήρα με πλήρες φορτίο μετά το αίτημα ενεργοποίησης του καυστήρα χωρίς να ληφθεί υπόψη το απαιτούμενο φορτίο!). Επιλέξτε τον καυστήρα ανάλογα με τον λέβητα και τις ανάγκες θερμότητας, προκειμένου το διαθέσιμο εύρος αναλογικής λειτουργίας να είναι όσο το δυνατόν μεγαλύτερο. Ρυθμίστε την ισχύ καυστήρα κατά το δυνατόν χαμηλά. Ρυθμίστε τον καυστήρα κατά μέγιστο στη θερμική ισχύ καύσης QN που αναγράφεται στην πινακίδα τύπου ( εικόνα 30). Αποφύγετε πιθανή υπερφόρτωση του λέβητα! Λάβετε υπόψη διακυμάνσεις στη θερμογόνο ισχύ του αερίου, ενημερωθείτε από την εταιρεία παροχής αερίου σχετικά με τη μέγιστη τιμή Χρησιμοποιείτε μόνο καυστήρες, που ανταποκρίνονται στα αναφερόμενα καύσιμα. Βεβαιωθείτε ότι ο χρησιμοποιούμενος καυστήρας πετρελαίου ενδείκνυται για πετρέλαιο θέρμανσης με χαμηλή περιεκτικότητα σε θείο (διαφορετικά δεν μπορεί να αποκλειστεί τυχόν διάβρωση λόγω μεταλλικής κονιοποίησης). Τα στοιχεία του κατασκευαστή του καυστήρα πρέπει να τηρούνται. Ο καυστήρας πρέπει να ρυθμίζεται μόνο από εξειδικευμένο προσωπικό! [kw] Για τη ρύθμιση της παροχής πετρελαίου πρέπει να τοποθετηθεί ένας μετρητής καυσίμου (μετρητής ποσότητας αερίου ή/και πετρελαίου) που να εμφανίζει την παροχή καυσίμου ακόμα και στη χαμηλή περιοχή φορτίου του καυστήρα. Αυτός ο μετρητής θα πρέπει να τοποθετηθεί κοντά στον λέβητα και να μετρά μόνο την ποσότητα καυσίμου του εκάστοτε λέβητα [%] T Σχ. 30 Διάγραμμα θερμικής ισχύος καύσης/ισχύος λέβητα [1] Ισχύς λέβητα στους 50/30 C [kw] [2] Θερμική ισχύς καύσης [kw] Uni Condens 8000 F (2018/02) 49

50 Προδιαγραφές και συνθήκες λειτουργίας 5.5 Ρύθμιση πίνακα ελέγχου Συνιστούμε τη χρήσης πίνακα ελέγχου Bosch της σειράς CFB... ή της σειράς CC Στόχος ενός βέλτιστα ρυθμισμένου συστήματος ελέγχου είναι η επίτευξη μεγάλων χρόνων λειτουργίας καυστήρα και η αποφυγή γρήγορης αλλαγής θερμοκρασίας εντός του λέβητα. Ομαλές αλλαγές θερμοκρασίας αυξάνουν τη διάρκεια ζωής της εγκατάστασης θέρμανσης. Για το λόγο αυτό, η στρατηγική ρύθμισης του πίνακα ελέγχου πρέπει να μην είναι αναποτελεσματική ώστε ο καυστήρας να ενεργοποιείται και να απενεργοποιείται από το θερμοστάτη νερού του λέβητα. Τηρείτε την ελάχιστη απόσταση μεταξύ της ρυθμισμένης θερμοκρασίας απενεργοποίησης του θερμικού ασφαλείας, του θερμοστάτη λειτουργίας, της μέγιστης θερμοκρασίας νερού λέβητα και της μέγιστης απαίτησης θερμοκρασίας ( πίν. 15). Η μέγιστη θερμοκρασία νερού λέβητα μπορεί να ρυθμιστεί στη μονάδα χειρισμού του πίνακα ελέγχου στο μενού "Τεχνικά στοιχεία λέβητα", στο στοιχείο μενού "Μέγ. θερμοκρασία απενεργοποίησης". Ρυθμίστε τις ονομαστικές τιμές θερμοκρασίας των κυκλωμάτων θέρμανσης κατά το δυνατόν χαμηλά. Ενεργοποιήστε τα κυκλώματα θέρμανσης (π.χ. κατά την πρωινή εκκίνηση) σε χρονική απόσταση 5 λεπτών μεταξύ τους. Όταν χρησιμοποιείται ο πίνακας ελέγχου Bosch CFB.../CC 8000, η αναλογική λειτουργία του καυστήρα ενεργοποιείται στην κανονική λειτουργία μετά από 2,5 λεπτά. Αποφύγετε τη γρήγορη αύξηση της αναλογικής λειτουργίας. Παράμετροι ρύθμισης (μέγ. θερμοκρασία) CFB 930 CFB 840 CC 8311/8312 CC 8311/8312 Θερμικό ασφαλείας (STB) 1) 110 C 110 C 99 C 110 C 5 K Θερμοστάτης (TR) 1)2) 105 C 90 C 6 K 5 K Μέγ. θερμοκρασία νερού λέβητα 99 C 84 C 94 C 105 C 7 K 7 K Μέγ. απαίτηση θερμοκρασίας 3) του ΚΘ 4) 92 C 77 C 87 C 98 C και του ΖΝΧ 5) Πίν. 15 Παράμετροι ρύθμισης CFB 930, CFB 840, CC 8311 και CC ) Ρυθμίστε το STB και τον θερμοστάτη TR σε όσο το δυνατόν υψηλότερη θερμοκρασία, ωστόσο τηρείτε ελάχιστη απόσταση 5 K (μόνο στο CFB...). 2) Μηχανικός θερμοστάτης CC 8000 δεν διατίθεται. Εδώ χρησιμοποιείται ηλεκτρονικός διπλός αισθητήρας. 3) Και οι δύο απαιτήσεις θερμοκρασίας πρέπει να βρίσκονται πάντα 7 K κάτω από τη μέγιστη θερμοκρασία νερού λέβητα. 4) Η απαίτηση θερμοκρασίας των κυκλωμάτων θέρμανσης που διαθέτουν ρυθμιστική βάνα αποτελείται από την ονομαστική θερμοκρασία προσαγωγής και την παράμετρο «Αύξηση θερμοκρασίας λέβητα στο μενού "Στοιχεία κυκλώματος θέρμανσης".» 5) Η απαίτηση θερμοκρασίας της παραγωγής ζεστού νερού χρήσης ορίζεται από την ονομαστική θερμοκρασία ζεστού νερού χρήσης και την παράμετρο «Αύξηση θερμοκρασίας λέβητα στο μενού "Ζεστό νερό χρήσης".» 50 Uni Condens 8000 F (2018/02)

51 Προδιαγραφές και συνθήκες λειτουργίας Ρύθμιση θερμοστάτη νερού λέβητα και μέγιστη θερμοκρασία λέβητα για σύστημα ρύθμισης CFB... Ο θερμοστάτης νερού λέβητα διασφαλίζει σε περίπτωση βλάβης του ηλεκτρονικού συστήματος ρύθμισης μια λειτουργία έκτακτης ανάγκης με επιλέξιμη θερμοκρασία λέβητα. Στην κανονική λειτουργία ρύθμισης, τη λειτουργία του θερμοστάτη νερού λέβητα αναλαμβάνει η μέγιστη θερμοκρασία λέβητα. Η μέγιστη θερμοκρασία νερού λέβητα μπορεί να ρυθμιστεί στον πίνακα ελέγχου στο μενού «Τεχνικά στοιχεία λέβητα» στο στοιχείο μενού «Μέγ. θερμοκρασία απενεργοποίησης». Ρυθμίσεις στον πίνακα ελέγχου Ρύθμιση θερμικού ασφαλείας στο CC 8000 Η εργοστασιακή ρύθμιση του θερμικού ασφαλείας είναι 99 C. Παρέχεται η δυνατότητα ρύθμισης στους 110 C ( οδηγίες εγκατάστασης του πίνακα ελέγχου) Υποδείξεις για τη ρύθμιση εξωτερικών πινάκων ελέγχου Λάβετε υπόψη τις συνθήκες λειτουργίας στο κεφάλαιο 5, σελίδα 48. Στόχος ενός βέλτιστα ρυθμισμένου συστήματος ελέγχου είναι η επίτευξη μεγάλης διάρκειας λειτουργίας του καυστήρα και η αποφυγή γρήγορης αλλαγής θερμοκρασίας στον λέβητα. Οι ομαλές αλλαγές θερμοκρασίας έχουν θετικό αντίκτυπο στη διάρκεια ζωής της εγκατάστασης θέρμανσης. Πρέπει επομένως να αποφεύγεται η ενεργοποίηση και απενεργοποίηση του καυστήρα μέσω του θερμοστάτη νερού του λέβητα, διαφορετικά ακυρώνεται η στρατηγική ελέγχου του πίνακα ελέγχου T Σχ. 31 Ρυθμίσεις στον πίνακα ελέγχου [1] Θερμικό ασφαλείας [2] Θερμοστάτης [3] Προγραμματιστής Ρυθμίστε τις θερμοκρασίες ( πίν. 15, σελίδα 50) στο θερμικό ασφαλείας [1] στον πίνακα ελέγχου και στο θερμοστάτη λειτουργίας [2]. Ρυθμίστε τη μέγιστη θερμοκρασία νερού λέβητα στον προγραμματιστή [3]. Η μέγιστη απαίτηση θερμοκρασίας δεν αποτελεί απευθείας ρυθμιζόμενη τιμή. Η μέγιστη απαίτηση θερμοκρασίας ρυθμίζεται από την ονομαστική θερμοκρασία και την αύξηση θερμοκρασίας. Παράδειγμα απαίτησης ζεστού νερού: Το άθροισμα της «ονομαστικής θερμοκρασίας» ζεστού νερού χρήσης (60 C) και της παραμέτρου "Αύξηση θερμοκρασίας λέβητα" (20 C) στο μενού «Ζεστό Νερό»: 60 C + 20 C = 80 C (μέγιστη απαίτηση θερμοκρασίας) Παράδειγμα κυκλωμάτων θέρμανσης: Το άθροισμα της ονομαστικής θερμοκρασίας του κυκλώματος θέρμανσης με ανάμειξη με τη μέγιστη απαιτούμενη θερμοκρασία (70 C) και της παραμέτρου «Άνοδος θερμοκρασίας λέβητα» (5 C) στο μενού «Στοιχεία κυκλώματος θέρμανσης»: 70 C + 5 C = 75 C (μέγιστη απαίτηση θερμοκρασίας) Όλες οι μέγιστες απαιτήσεις θερμοκρασίας πρέπει να βρίσκονται πάντα 7 K κάτω από τη ρυθμισμένη μέγιστη θερμοκρασία λέβητα. Uni Condens 8000 F (2018/02) 51

52 Προδιαγραφές και συνθήκες λειτουργίας Κατά την επιλογή του πίνακα ελέγχου προσέξτε τα παρακάτω σημεία: Ο εξωτερικός πίνακας ελέγχου (σύστημα ελέγχου κτιρίου ή συστήματα ελέγχου PLC) πρέπει να διασφαλίζει εσωτερική μέγιστη θερμοκρασία λέβητα με απόσταση τουλάχιστον 5 K από τη μέγιστη θερμοκρασία του STB. Επίσης πρέπει να διασφαλιστεί, ότι το ηλεκτρονικό σύστημα ρύθμισης ενεργοποιεί και απενεργοποιεί τον καυστήρα και όχι ο θερμοστάτης νερού λέβητα. Για προεπιλεγμένη ονομαστική τιμή μεγαλύτερη από V πρέπει να διασφαλίζεται η σταδιακή μείωση της τάσης. Πρέπει να διασφαλίζεται ότι πριν από την απενεργοποίηση του συστήματος ελέγχου ο καυστήρας θα μεταβαίνει σε λειτουργία μικρού φορτίου. Όταν αυτό δεν τηρείται, μπορεί να ενεργοποιηθεί η βάνα φραγής ασφαλείας (SAV) στη γραμμή προσαγωγής αερίου. Επιλέξτε τον εξοπλισμό ελέγχου με τέτοιον τρόπο, ώστε να διασφαλίζεται μια ομαλή εκκίνηση με χρονική καθυστέρηση από την κρύα κατάσταση. Μετά το αίτημα ενεργοποίησης του καυστήρα θα πρέπει π.χ. μια αυτόματη χρονική λειτουργία να περιορίζει το φορτίο καυστήρα για χρονικό διάστημα περ. 150 δευτερόλεπτα σε μικρό φορτίο. Έτσι εμποδίζεται σε περίπτωση περιορισμένης απαίτησης θερμότητας μια ανεξέλεγκτη ενεργοποίηση και απενεργοποίηση του καυστήρα. Στο χρησιμοποιούμενο σύστημα ελέγχου πρέπει να υπάρχει η δυνατότητα ένδειξης του αριθμού εκκινήσεων καυστήρα. Πρέπει να επιτηρείται το μέγιστο πλήθος εκκινήσεων του καυστήρα. Οι εκκινήσεις του καυστήρα επιτρέπεται να είναι 6 κατά μέγιστο ανά ώρα (μέσος όρος κατά τη διάρκεια λειτουργίας του καυστήρα σε μία ημέρα). Αν οι εκκινήσεις του καυστήρα είναι περισσότερες, θα πρέπει να εμφανίζεται αντίστοιχο μήνυμα για τον χρήστη. Πρέπει να ελεγχθεί αν είναι εφικτή η μείωση των εκκινήσεων του καυστήρα στην εγκατάσταση. Το τμήμα εξυπηρέτησης πελατών του κατασκευαστή μπορεί να προσφέρει υποστήριξη για μια τέτοια βελτιστοποίηση της εγκατάστασης. Μονάδα Τιμή Χρονική σταθερά θερμοστάτη, έως s 40 Χρονική σταθερά επιτηρητή/ s 40 περιοριστή, έως Ελάχιστη απόσταση μεταξύ θερμοκρασίας ενεργοποίησης και απενεργοποίησης καυστήρα K 7 Πίν. 16 Συνθήκες λειτουργίας και σταθερά χρονικά διαστήματα 5.6 Υδραυλική σύνδεση στην εγκατάσταση θέρμανσης Για διαφορετικές θερμοκρασίες συστήματος χρησιμοποιήστε τα δύο στόμια επιστροφής RK1 (επάνω) και RK2 (κάτω). Συνδέστε κυκλώματα θέρμανσης με υψηλές θερμοκρασίες επιστροφής στο στόμιο RK2 και κυκλώματα θέρμανσης με χαμηλές θερμοκρασίες επιστροφής στο στόμιο RK1. Για τη βέλτιστη ενεργειακή απόδοση συνιστούμε μέσω του στομίου RK1 ογκομετρική παροχή 10 της ολικής ονομαστικής ογκομετρικής παροχής με θερμοκρασία επιστροφής κάτω από το σημείο δρόσου. Όταν δεν υπάρχουν διαφορετικές θερμοκρασίες επιστροφής, χρειάζεται να συνδεθεί μόνο το στόμιο επιστροφής RK1. Περιορίστε την ογκομετρική παροχή νερού στο λέβητα σε απόκλιση θερμοκρασίας έως 7 K. Ο περιορισμός της απόκλισης θερμοκρασίας μπορεί να παραληφθεί, όταν η εγκατάσταση διαθέτει μια υδραυλική γέφυρα με δυνατότητα συλλογής λάσπης. Επιλέξτε σωστά την αντλία. Οι υψηλές τιμές ογκομετρικής παροχής και οι κυκλοφορητές πολύ μεγάλων διαστάσεων μπορεί να προκαλέσουν εμφράξεις ή τη συγκέντρωση αποθέσεων στις επιφάνειες του εναλλάκτη θερμότητας. Πριν από τη σύνδεση του λέβητα ξεπλύνετε τη λάσπη και τη βρωμιά από την εγκατάσταση θέρμανσης. Βεβαιωθείτε ότι κατά τη λειτουργία δεν εισέρχεται οξυγόνο στο νερό κυκλοφορίας. Λειτουργείτε το λέβητα μόνο σε κλειστές εγκαταστάσεις. Αντιθέτως όταν ο λέβητας χρησιμοποιείται σε ανοιχτές εγκαταστάσεις θέρμανσης, απαιτούνται πρόσθετα μέτρα για την αντιδιαβρωτική προστασία και την αποφυγή συσσώρευσης λάσπης στο λέβητα. Επίσης πρέπει να προσαρμοστούν οι τεχνικές διατάξεις ασφαλείας (εξοπλισμός και ρυθμίσεις). Απευθυνθείτε στο τμήμα πωλήσεων ή εξυπηρέτησης πελατών του κατασκευαστή. 52 Uni Condens 8000 F (2018/02)

53 Προδιαγραφές και συνθήκες λειτουργίας 5.7 Επεξεργασία νερού Επειδή δεν υπάρχει καθαρό νερό για τη μετάδοση θερμότητας, πρέπει να δίνεται ιδιαίτερη προσοχή στην ποιότητα του νερού. Η χαμηλή ποιότητα του νερού μπορεί να οδηγήσει στη δημιουργία πέτρας και στη διάβρωση. Συνεπώς πρέπει να δοθεί ιδιαίτερη προσοχή στη ποιότητα του νερού, στην επεξεργασία του νερού και ιδίως στη συνεχή παρακολούθηση του νερού. Η επεξεργασία του νερού αποτελεί σημαντικό παράγοντα ώστε να διασφαλιστεί η απρόσκοπτη λειτουργία, η ετοιμότητα λειτουργίας, η μακρά διάρκεια ζωής και η οικονομική λειτουργία της εγκατάστασης θέρμανσης Όροι Δημιουργία πέτρας είναι ο σχηματισμός σκληρών εναποθέσεων σε τοιχώματα των εγκαταστάσεων θέρμανσης ζεστού νερού χρήσης που έρχονται σε επαφή με νερό. Οι στρώσεις αποτελούνται από συστατικά νερού (άλατα), κυρίως από ανθρακικό ασβέστιο. Νερό κυκλοφορίας: Συνολικό νερό μιας εγκατάστασης θέρμανσης ζεστού νερού χρήσης που χρησιμεύει για σκοπούς θέρμανσης. Νερό πλήρωσης: Νερό με το οποίο γεμίζει και θερμαίνεται το κύκλωμα νερού κυκλοφορίας για πρώτη φορά σε ολόκληρη την εγκατάσταση θέρμανσης. Νερό συμπλήρωσης: Νερό που συμπληρώνεται στο κύκλωμα νερού κυκλοφορίας μετά την πρώτη θέρμανση. Θερμοκρασία λειτουργίας είναι η θερμοκρασία, που εξέρχεται από το σύνδεσμο προσαγωγής του λέβητα μιας εγκατάστασης θέρμανσης ζεστού νερού χρήσης κατά την απρόσκοπτη λειτουργία της εγκατάστασης. Όγκος νερού Vmax Είναι η μέγιστη προς πλήρωση ποσότητα νερού πλήρωσης και συμπλήρωσης καθ' όλη τη διάρκεια ζωής του λέβητα σε m 3. Κλειστά συστήματα με αντιδιαβρωτική στεγανοποίηση: Εγκαταστάσεις θέρμανσης, στις οποίες εισέρχεται αμελητέα μόνο ποσότητα οξυγόνου στο νερό κυκλοφορίας Αποφυγή ζημιών λόγω διάβρωσης Κατά κανόνα η διάβρωση παίζει μόνο δευτερεύοντα ρόλο στις εγκαταστάσεις θέρμανσης. Προϋπόθεση είναι η εγκατάσταση να διαθέτει αντιδιαβρωτική στεγανοποίηση, δηλ. να εμποδίζεται η συνεχής είσοδος οξυγόνου. Η συνεχής είσοδος οξυγόνου οδηγεί σε διάβρωση και μπορεί να προκαλέσει σκουριά και λάσπη σκουριάς. Η συσσώρευση λάσπης μπορεί να προκαλέσει έμφραξη και συνεπώς υποτροφοδοσία θερμότητας όπως επίσης και σχηματισμό επικαθίσεων (παρόμοιων με τις επικαθίσεις αλάτων) στις θερμές επιφάνειες του εναλλάκτη θερμότητας. Οι ποσότητες οξυγόνου που εισέρχονται μέσω του νερού πλήρωσης και συμπλήρωσης είναι συνήθως μικρές και συνεπώς αμελητέες. Ιδιαίτερη σημασία όσον αφορά την είσοδο οξυγόνου έχουν γενικά η διατήρηση της πίεσης και ειδικά η λειτουργία, η σωστή διαστασιολόγηση εξοπλισμού και η σωστή ρύθμιση (αρχική πίεση) του δοχείου διαστολής. Η λειτουργία και η αρχική πίεση πρέπει να ελέγχονται ετησίως. Όταν δεν μπορεί να αποτραπεί η συνεχής είσοδος οξυγόνου (π.χ. λόγω πλαστικών σωλήνων χωρίς διαχυτική μόνωση) ή όταν μια εγκατάσταση δεν μπορεί να διαμορφωθεί ως κλειστή εγκατάσταση, απαιτούνται μέτρα αντιδιαβρωτικής προστασίας, π.χ. μέσω προσθήκης εγκεκριμένων χημικών πρόσθετων ή μέσω διαχωρισμού του συστήματος με τη βοήθεια εναλλάκτη θερμότητας. Το οξυγόνο μπορεί π.χ. να δεσμευτεί με την προσθήκη συνδετικού οξυγόνου. Η τιμή ph μη επεξεργασμένου νερού κυκλοφορίας θα πρέπει να κυμαίνεται μεταξύ 8,2 και 10,0. Έχετε υπόψη ότι η τιμή ph αλλάζει στο νερό κυκλοφορίας μετά την πρώτη θέση σε λειτουργία κατά τους μήνες που ακολουθούν λόγω του επονομαζόμενου φαινομένου αλκαλίωσης. Συνιστάται ο έλεγχος της τιμής ph μετά από μερικούς μήνες λειτουργίας της εγκατάστασης. Στον τρόπο λειτουργίας με χαμηλή περιεκτικότητα σε άλατα (αγωγιμότητα νερού κυκλοφορίας < 100 S/cm στο νερό κυκλοφορίας) και σε εγκαταστάσεις που διαθέτουν αντιδιαβρωτική στεγανοποίηση είναι αποδεκτές τιμές ph έως 7. Για να διαπιστωθεί αν μία εγκατάσταση διαθέτει αντιδιαβρωτική στεγανοποίηση μπορεί να ελεγχθεί επιτόπου το νερό κυκλοφορίας. Αν το δείγμα που λαμβάνεται από το νερό είναι καθαρό, χωρίς χρώμα, μπορεί να θεωρηθεί ότι πρακτικά πρόκειται για εγκατάσταση με αντιδιαβρωτική στεγανοποίηση. Αν το νερό κυκλοφορίας που λαμβάνεται δειγματοληπτικά έχει ήδη χρωματιστεί έντονα καφέ, αυτό σημαίνει ότι η εγκατάσταση δεν διαθέτει αντιδιαβρωτική στεγανοποίηση. Αυτό οφείλεται σε κάθε περίπτωση στην επαφή με το οξυγόνο. Η τυχόν απαιτούμενη αλκαλίωση μπορεί να πραγματοποιηθεί με την προσθήκη π.χ. φωσφορικού νατρίου. Aν στην εγκατάσταση θέρμανσης χρησιμοποιούνται πρόσθετα ή αντιψυκτικά (εφόσον έχουν εγκριθεί από την Bosch) το νερό κυκλοφορίας πρέπει να ελέγχεται τακτικά σύμφωνα με τα στοιχεία του κατασκευαστή. Πρέπει να λαμβάνονται αναλόγως τα απαιτούμενα διορθωτικά μέτρα. Uni Condens 8000 F (2018/02) 53

54 Προδιαγραφές και συνθήκες λειτουργίας Αποφυγή ζημιών λόγω δημιουργίας πέτρας Η κατά VDI «Αποτροπή ζημιών σε εγκαταστάσεις θέρμανσης ζεστού νερού χρήσης λόγω δημιουργίας πέτρας», έκδοση 12/2005, ισχύει για εγκαταστάσεις θέρμανσης νερού χρήσης κατά DIN 4753 και για εγκαταστάσεις θέρμανσης ζεστού νερού χρήσης κατά DIN με προβλεπόμενη θερμοκρασία λειτουργίας έως 100 C. Ένας στόχος της τρέχουσας έκδοσης του προτύπου VDI είναι η διευκόλυνση της χρήσης. Για το λόγο αυτό συνιστώνται ενδεικτικές τιμές για την ποσότητα των παραγόντων που δημιουργούν πέτρα (άθροισμα αλκαλικών γαιών) ανάλογα με τα εύρη ισχύος. Με βάση την πρακτική εμπειρία έχει διαπιστωθεί ότι οι ζημιές λόγω δημιουργίας πέτρας μπορεί να προκύψουν σε συνάρτηση με: Απαιτήσεις για το νερό πλήρωσης και συμπλήρωσης Για την προστασία των λεβήτων καθ' όλη τη διάρκεια ζωής τους από ζημιές λόγω αλάτων και για τη διασφάλιση της απρόσκοπτης λειτουργίας, πρέπει να περιοριστεί η συνολική ποσότητα των παραγόντων σκλήρυνσης στο νερό πλήρωσης και συμπλήρωσης του κυκλώματος θέρμανσης. Για λόγους απλούστευσης μπορεί να θεωρηθεί ότι η υπάρχουσα ολική σκληρότητα είναι ίση με την ανθρακική σκληρότητα. τη συνολική θερμική ισχύ, τον όγκο της εγκατάστασης, τη συνολική ποσότητα του νερού πλήρωσης και συμπλήρωσης καθ' όλη τη διάρκεια ζωής και την κατασκευή του λέβητα. Τα παρακάτω στοιχεία για τους λέβητες Bosch βασίζονται στη μακροχρόνια εμπειρία και σε ελέγχους της διάρκειας ζωής και καθορίζουν τη μέγιστη ποσότητα πλήρωσης και συμπλήρωσης σε συνάρτηση με την ισχύ, τη σκληρότητα νερού και το υλικό κατασκευής του λέβητα. Έτσι, διασφαλίζεται η συμμόρφωση με τις απαιτήσεις του προτύπου VDI «Αποτροπή ζημιών σε εγκαταστάσεις θέρμανσης ζεστού νερού χρήσης λόγω δημιουργίας πέτρας». Οι αξιώσεις εγγύησης για λέβητες Bosch ισχύουν μόνο σε συνδυασμό με τις εδώ περιγραφόμενες απαιτήσεις και την τήρηση ενός βιβλίου λειτουργίας. Επομένως, ανάλογα με τη συνολική ισχύ λεβήτων και τον συνεπαγόμενο όγκο νερού μιας εγκατάστασης θέρμανσης καθορίζονται οι απαιτήσεις για το νερό πλήρωσης και συμπλήρωσης ( πίνακας 17). Η επιτρεπόμενη ποσότητα νερού σε συνάρτηση με την ποιότητα νερού μπορεί να προσδιοριστεί εύκολα σύμφωνα με το διάγραμμα, στην εικόνα 32, σελίδα 55 και στην εικόνα 33, σελίδα 56 ή με υπολογισμό για τον προσδιορισμό της επιτρεπόμενης ποσότητας πλήρωσης και συμπλήρωσης ( κεφ , σελίδα 57). Συνολική ισχύς [kw] 50 Απαιτήσεις σχετικά με τη σκληρότητα νερού και τον όγκο V max του νερού πλήρωσης και συμπλήρωσης Καμία απαίτηση σε V max > Προσδιορισμός V max σύμφωνα με την εικόνα 32, σελίδα 55 και την εικόνα 33, σελίδα 56 > 600 Η επεξεργασία του νερού είναι βασικά απαραίτητη (ολική σκληρότητα στο νερό πλήρωσης και συμπλήρωσης και στο νερό κυκλοφορίας κατά VDI 2035 < 0,11 dh) Ανεξάρτητα από την ισχύ Σε εγκαταστάσεις με ιδιαίτερα μεγάλη χωρητικότητα νερού (> 50 l/kw) η επεξεργασία του νερού είναι βασικά απαραίτητη Πίν. 17 Απαιτήσεις για το νερό πλήρωσης και συμπλήρωσης για Uni Condens 8000 F 54 Uni Condens 8000 F (2018/02)

55 Προδιαγραφές και συνθήκες λειτουργίας Όρια χρήσης για Uni Condens 8000 F V max [m 3 ] , H W [ dh] T Σχ. 32 Μέγ. ποσότητα νερού πλήρωσης και συμπλήρωσης V max UC8000F και UC8000F από kw H W Ολική σκληρότητα [ dh] (για λόγους απλούστευσης μπορεί να θεωρηθεί ότι η υπάρχουσα ολική σκληρότητα ισούται με την ανθρακική σκληρότητα) V max Μέγιστος δυνητικός όγκος νερού κατά τη διάρκεια ζωής του λέβητα [m 3 ] [1] Μέγεθος λέβητα 200 kw [2] Μέγεθος λέβητα 150 kw [3] Μέγεθος λέβητα 130 kw [4] Μέγεθος λέβητα 110 kw [5] Μέγεθος λέβητα 90 kw [6] Μέγεθος λέβητα 70 kw [7] Μέγεθος λέβητα 50 kw Παράδειγμα Πάνω από τις καμπύλες ισχύος και για σκληρότητα νερού μεγαλύτερη από 11,2 dh απαιτείται η λήψη μέτρων, κάτω από τις καμπύλες μπορεί να συμπληρωθεί μη επεξεργασμένο νερό δικτύου ύδρευσης, εφόσον η τιμή V max (σύμφωνα με τον τύπο F3, κεφάλαιο 5.7.7, σελίδα 57) δεν υπερβαίνεται σε όλη τη διάρκεια ζωής του λέβητα. Σε εγκαταστάσεις πολλών λεβήτων ( 600 kw συνολική ισχύς) ισχύουν οι καμπύλες ισχύος για τη μικρότερη ισχύ ενός επιμέρους λέβητα. Σε ολική σκληρότητα (σκληρότητα νερού σωληνώσεων) κάτω από 5 dh μπορεί να γίνει πλήρωση με μη επεξεργασμένο νερό από το δίκτυο ύδρευσης, εφόσον η τιμή V max (σύμφωνα με τον τύπο F3, κεφάλαιο 5.7.7, σελίδα) 57 δεν υπερβαίνεται σε όλη τη διάρκεια ζωής του λέβητα. Να σημειωθεί ότι δεν επιτρέπεται η επίτευξη ολικής σκληρότητας μικρότερης από < 5 dh από την ανάμειξη νερού σωληνώσεων με αποσκληρυμένο νερό. Δεδομένα: Ισχύς λέβητα = 105 kw Όγκος εγκατάστασης = περ. 1,5 m 3 Ολική σκληρότητα = 10 dh Για ολική σκληρότητα 10 dh η μέγιστη ποσότητα νερού πλήρωσης και συμπλήρωσης είναι περ. 3,8 m 3. Αποτέλεσμα: Μπορείτε να γεμίσετε την εγκατάσταση με μη επεξεργασμένο νερό. Uni Condens 8000 F (2018/02) 55

56 Προδιαγραφές και συνθήκες λειτουργίας V max [m 3 ] , H W [ dh] Σχ. 33 Μέγ. ποσότητα νερού πλήρωσης και συμπλήρωσης V max UC8000F και UC8000F από kw H W Ολική σκληρότητα [ dh] (για λόγους απλούστευσης μπορεί να θεωρηθεί ότι η υπάρχουσα ολική σκληρότητα ισούται με την ανθρακική σκληρότητα) V max Μέγιστος εφικτός όγκος νερού κατά τη διάρκεια ζωής του λέβητα σε m 3 [1] Μέγεθος λέβητα έως 600 kw [2] Μέγεθος λέβητα έως 500 kw [3] Μέγεθος λέβητα έως 400 kw [4] Μέγεθος λέβητα έως 300 kw [5] Μέγεθος λέβητα kw Πάνω από τις καμπύλες ισχύος και για σκληρότητα νερού μεγαλύτερη από 8,4 dh απαιτείται η λήψη μέτρων, κάτω από τις καμπύλες μπορεί να συμπληρωθεί μη επεξεργασμένο νερό δικτύου ύδρευσης, εφόσον η τιμή V max (σύμφωνα με τον τύπο F3, κεφάλαιο 5.7.7, σελίδα 57) δεν υπερβαίνεται σε όλη τη διάρκεια ζωής του λέβητα. Σε εγκαταστάσεις πολλών λεβήτων ( 600 kw συνολική ισχύς) ισχύουν οι καμπύλες ισχύος για τη μικρότερη ισχύ ενός επιμέρους λέβητα T Παράδειγμα Δεδομένα: Ισχύς λέβητα = 295 kw Όγκος εγκατάστασης = περ. 7,5 m 3 Η ολική σκληρότητα βρίσκεται στο 10 dh Με ολική σκληρότητα πάνω από 8,4 dh απαιτείται γενικά επεξεργασία του νερού. Αποτέλεσμα: Η πλήρωση της εγκατάστασης πρέπει να γίνει με επεξεργασμένο νερό Καταγραφή των ποσοτήτων νερού πλήρωσης και συμπλήρωσης Σε εγκαταστάσεις θέρμανσης > 50 kw το πρότυπο VDI προβλέπει την τοποθέτηση ενός μετρητή νερού και την τήρηση ενός βιβλίου λειτουργίας. Για τη λήψη δείγματος νερού από το λέβητα η χρήση ενός ψύκτη δείγματος νερού κρίνεται απαραίτητη. Το βιβλίο λειτουργίας βρίσκεται στα τεχνικά έγγραφα που συνοδεύουν τους λέβητες Bosch. Οι αξιώσεις εγγύησης για λέβητες Bosch ισχύουν μόνο σε συνδυασμό με τις εδώ περιγραφόμενες απαιτήσεις και την τήρηση ενός βιβλίου λειτουργίας. Σε ολική σκληρότητα (σκληρότητα νερού σωληνώσεων) κάτω από 5 dh μπορεί να γίνει πλήρωση με μη επεξεργασμένο νερό από το δίκτυο ύδρευσης, εφόσον η τιμή V max (σύμφωνα με τον τύπο F3, κεφάλαιο 5.7.7, σελίδα) 57 δεν υπερβαίνεται σε όλη τη διάρκεια ζωής του λέβητα. Να σημειωθεί ότι δεν επιτρέπεται η επίτευξη ολικής σκληρότητας μικρότερης από < 5 dh από την ανάμειξη νερού σωληνώσεων με αποσκληρυμένο νερό. 56 Uni Condens 8000 F (2018/02)

57 Προδιαγραφές και συνθήκες λειτουργίας Υπολογισμός για τον προσδιορισμό των επιτρεπόμενων ποσοτήτων νερού πλήρωσης και συμπλήρωσης Ανάλογα με τη συνολική ισχύ λεβήτων και το συνεπαγόμενο όγκο νερού μιας εγκατάστασης θέρμανσης ορίζονται οι απαιτήσεις για το νερό πλήρωσης και συμπλήρωσης. Η μέγιστη ποσότητα νερού πλήρωσης, η οποία επιτρέπεται να εισαχθεί χωρίς επεξεργασία, υπολογίζεται με τον παρακάτω τύπο 1) : V max 0,0626 Q = Ca HCO 3 2 F. 1 Υπολογισμός της μέγιστης ανεπεξέργαστης ποσότητας νερού προς πλήρωση Ca(HCO 3 ) 2 Συγκέντρωση όξινου ανθρακικού ασβεστίου [mol/m³] Q Ισχύς λέβητα [kw] (σε εγκαταστάσεις με πολλούς λέβητες ισχύει η ισχύς του μικρότερου λέβητα) V max Μέγιστη προς πλήρωση ποσότητα μη επεξεργασμένου νερού πλήρωσης και συμπλήρωσης καθ' όλη τη διάρκεια ζωής του λέβητα [m³] Παράδειγμα Υπολογισμός της μέγιστης επιτρεπόμενης ποσότητας νερού πλήρωσης και συμπλήρωσης V max για μια εγκατάσταση θέρμανσης με συνολική ισχύ λεβήτων 150 kw. Αναφορά των τιμών ανάλυσης για ανθρακική σκληρότητα και σκληρότητα ασβεστίου στη μονάδα μέτρησης dh. Ανθρακική σκληρότητα: 10,7 dh Σκληρότητα ασβεστίου: 8,9 dh Από την ανθρακική σκληρότητα προκύπτει: Ca(HCO 3 ) 2 = 10,7 dh 0,179 = 1,91 mol/m 3 Από τη σκληρότητα ασβεστίου προκύπτει: Ca(HCO 3 ) 2 = 8,9 dh 0,179 = 1,59 mol/m 3 Η μικρότερη από τις δύο υπολογισμένες τιμές σκληρότητας ασβεστίου και ανθρακικής σκληρότητας είναι καθοριστική για τον υπολογισμό της μέγιστης επιτρεπόμενης ποσότητας νερού V max : 150 kw V max = 0, = 1,59 mol/m m Πρόσθετη προστασία από διάβρωση Ζημιές από διάβρωση παρουσιάζονται, όταν εισέρχεται συνεχώς οξυγόνο στο νερό κυκλοφορίας. Αυτό μπορεί π.χ. να συμβεί, όταν χρησιμοποιείται ενδοδαπέδια θέρμανση με πλαστικούς σωλήνες που δεν είναι στεγανοί στο οξυγόνο. 1) Σε λέβητες της κατασκευαστικής σειράς UC8000F και UC8000F η συγκέντρωση όξινου ανθρακικού ασβεστίου σε ισχύ έως 200 kw επιτρέπεται να ανέρχεται σε έως 2,0 mol/m 3 (αντιστοιχεί σε 11,2 dh) και σε ισχύ έως 600 kw σε έως 1,5 mol/m 3 (αντιστοιχεί σε 8,4 dh). Όταν η εγκατάσταση θέρμανσης δεν μπορεί να διαμορφωθεί ως κλειστό σύστημα, απαιτείται η λήψη πρόσθετων μέτρων προστασίας από τη διάβρωση. Ενδείκνυται αποσκληρυμένο νερό, δεσμευτικό οξυγόνου ή χημικές ουσίες που σχηματίζουν ένα στρώμα κάλυψης στην επιφάνεια υλικού (π.χ. στα συστήματα ενδοδαπέδιας θέρμανσης με πλαστικούς σωλήνες). Σε αυτήν την περίπτωση πρέπει να ζητηθεί από τον παρασκευαστή των χημικών πρόσθετων μια βεβαίωση, με την οποία να βεβαιώνεται η αποτελεσματικότητα και μη βλαβερότητα έναντι των διαφόρων μέρων της εγκατάστασης και των υλικών της εγκατάστασης θέρμανσης. Αν η είσοδος οξυγόνου δεν μπορεί να αποτραπεί, συνιστάται η απομόνωση συστημάτων με τη βοήθεια εναλλάκτη θερμότητας. Περισσότερες υποδείξεις περιλαμβάνει η οδηγία VDI Χημικά πρόσθετα, που δεν διαθέτουν έγγραφο συμμόρφωσης του παρασκευαστή, δεν επιτρέπεται να χρησιμοποιηθούν. Χρήση αντιψυκτικών Αντιψυκτικά με βάση τη γλυκόλη χρησιμοποιούνται εδώ και δεκαετίες σε εγκαταστάσεις θέρμανσης (π.χ. η ουσία Antifrogen N). Άλλα αντιψυκτικά μπορούν να χρησιμοποιηθούν άφοβα, εφόσον οι ιδιότητες του εκάστοτε προϊόντος είναι ίδιες με εκείνες του Antifrogen N. Πρέπει να τηρούνται οι υποδείξεις του παρασκευαστή του αντιψυκτικού. Τα στοιχεία του κατασκευαστή σχετικά με τις αναλογίες ανάμειξης πρέπει να τηρούνται. Η ειδική θερμοχωρητικότητα ενός αντιψυκτικού (π.χ. Antifrogen N) είναι μικρότερη από την ειδική θερμοχωρητικότητα του νερού. Για τη μετάδοση της απαιτούμενης θερμικής ισχύος, πρέπει να αυξηθεί αντίστοιχα η απαιτούμενη ογκομετρική παροχή. Αυτό πρέπει να ληφθεί υπόψη κατά το σχεδιασμό των εξαρτημάτων της εγκατάστασης (π.χ. αντλίες) και του συστήματος σωλήνων. Επειδή το μέσο μεταφοράς θερμότητας διαθέτει μεγαλύτερο ιξώδες και μεγαλύτερη πυκνότητα από το νερό, αναμένεται μεγαλύτερη απώλεια πίεσης κατά τη ροή μέσα από τις σωληνώσεις και άλλα εξαρτήματα της εγκατάστασης. Η αντοχή όλων των εξαρτημάτων της εγκατάστασης από πλαστικό ή μη μεταλλικά υλικά πρέπει να ελεγχθεί ξεχωριστά. 5.8 Αέρας καύσης Προσέξτε ο αέρας καύσης να μην παρουσιάζει μεγάλη συγκέντρωση σκόνης ή να περιέχει αλογονούχους υδρογονάνθρακες. Διαφορετικά, υπάρχει κίνδυνος πρόκλησης ζημιάς στον φλογοθάλαμο και στις επιφάνειες θέρμανσης. Οι αλογονωμένες ενώσεις έχουν ισχυρή διαβρωτική δράση. Περιέχονται σε σπρέι, αραιωτές, καθαριστικά, απολιπαντικά και διαλύτες. Η παροχή αέρα καύσης πρέπει να σχεδιαστεί με τέτοιον τρόπο, ώστε π.χ. να μην αναρροφούνται απαέρια από χημικούς καθαρισμούς ή βαφές. Για την τροφοδοσία αέρα καύσης στο χώρο τοποθέτησης ισχύουν ειδικές απαιτήσεις ( σελίδα 73). Uni Condens 8000 F (2018/02) 57

58 Απαιτήσεις για την επιλογή καυστήρα 6 Απαιτήσεις για την επιλογή καυστήρα Πρέπει να λαμβάνονται υπόψη και να τηρούνται οι απαιτήσεις που καθορίζονται στο κεφάλαιο 5 «Προδιαγραφές και συνθήκες λειτουργίας» και συγκεκριμένα στο υποκεφάλαιο 5.3 «Καύσιμα» και 5.4 «Επιλογή καυστήρα και ρύθμιση καυστήρα». Όλοι οι καυστήρες αερίου πιεστικού τύπου που έχουν ελεγχθεί σύμφωνα με τα πρότυπα EN 676 μπορούν να χρησιμοποιηθούν, εφόσον το πεδίο λειτουργίας τους συμφωνεί με τα τεχνικά χαρακτηριστικά του λέβητα. Οι καυστήρες πετρελαίου με πιστοποιητικό εξέτασης τύπου κατά EN 267 μπορούν να χρησιμοποιηθούν, εφόσον έχουν εγκριθεί από τον κατασκευαστή για χρήση με πετρέλαιο θέρμανσης με χαμηλή περιεκτικότητα σε θείο (S < 50 ppm) και εφόσον το αντίστοιχο πεδίο λειτουργίας τους συμφωνεί με τα τεχνικά χαρακτηριστικά του λέβητα. Επιτρέπεται να χρησιμοποιούνται μόνο καυστήρες που έχουν ελεγχθεί και εγκριθεί ως προς την ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) και ως προς τη συμμόρφωση με την οδηγία περί χαμηλής τάσης. Επιπλέον, πρέπει να ληφθούν υπόψη τα παρακάτω σημεία κατά την επιλογή του καυστήρα και του πίνακα ελέγχου του καυστήρα: Η διαμόρφωση και ο έλεγχος των καυστήρων αερίου πρέπει να βασίζονται σε αναλογικό τρόπο. Οι καυστήρες πετρελαίου σε λέβητες με θερμική ισχύ από > 70 kw και άνω πρέπει να διαθέτουν τουλάχιστον 2 βαθμίδες διαμόρφωσης και τουλάχιστον 2 βαθμίδες ελέγχου. Το εύρος ρύθμισης του καυστήρα σε λέβητες με θερμική ισχύ > 90 kw πρέπει να είναι τουλάχιστον 1:1,8 (δηλαδή, το μικρό φορτίο των καυστήρων δεν επιτρέπεται να υπερβαίνει το 55 %). Επίσης, το φορτίο ανάφλεξης των καυστήρων δεν επιτρέπεται να υπερβαίνει το 55 %. Το σύστημα ελέγχου του καυστήρα πρέπει να διασφαλίζει ότι ο καυστήρας θα μεταβαίνει σε λειτουργία μικρού φορτίου πριν από την απενεργοποίησή του. Η ισχύς του καυστήρα επιτρέπεται να ρυθμίζεται αποκλειστικά και μόνο μέσω του πίνακα ελέγχου. Δεν επιτρέπεται η αυτόματη εκκίνηση του καυστήρα με πλήρες φορτίο μετά το αίτημα ενεργοποίησης του καυστήρα χωρίς να ληφθεί υπόψη το απαιτούμενο φορτίο! 6.1 Τοποθέτηση του εξωτερικού καυστήρα Για τη συναρμολόγηση του καυστήρα τηρείτε τις οδηγίες συναρμολόγησης του κατασκευαστή του καυστήρα. Μέγεθος Διαστάσεις φλογοκεφαλής λέβητα Ελάχιστο βάθος Μέγιστη διάμετρος D max T 1 [] [] Πίν. 18 Διαστάσεις φλογοκεφαλής για λέβητες συμπύκνωσης Uni Condens 8000 F D FR L FR D max il Σχ. 34 Διαστάσεις για τη συναρμολόγηση καυστήρα D FR Διάμετρος φλογοθαλάμου D max Μέγιστη διάμετρος φλογοκεφαλής L FR Μήκος φλογοθαλάμου L T Βάθος πόρτας ( πίνακας 7, σελίδα 35 ή πίνακας 8, σελίδα 36 ή πίνακας 9, σελίδα 39) T 1 Ελάχιστο βάθος φλογοκεφαλής L T T 1 58 Uni Condens 8000 F (2018/02)

59 Απαιτήσεις για την επιλογή καυστήρα 6.2 Εξωτερικός καυστήρας για λέβητες συμπύκνωσης UC8000F Για τους λέβητες συμπύκνωσης UC8000F συνιστώνται προσαρμοσμένοι και εγκεκριμένοι καυστήρες αερίου και πετρελαίου πιεστικού τύπου. Παρέχεται η δυνατότητα τοποθέτησής τους απευθείας στην ειδικά προβλεπόμενη πόρτα καυστήρα. Διαστάσεις οπής: 70 kw: Διάμετρος οπής 150 Οπές με σπείρωμα 4 M 8 (45 ) Οπή φλογοσωλήνα kw: Διάμετρος οπής 170 Οπές με σπείρωμα 4 M 8 (45 ) Οπή φλογοσωλήνα Εξωτερικός καυστήρας για λέβητες συμπύκνωσης UC8000F και UC8000F Για τους λέβητες συμπύκνωσης UC8000F και UC8000F συνιστώνται προσαρμοσμένοι και εγκεκριμένοι καυστήρες αερίου και πετρελαίου πιεστικού τύπου. Για τη στερέωση του αντίστοιχου καυστήρα παρέχεται ως πρόσθετος εξοπλισμός η πλάκα καυστήρα με τις κατάλληλες οπές. Εναλλακτικά, ο πελάτης μπορεί να προμηθευτεί μια τυφλή πλάκα καυστήρα ξεχωριστά και να διανοίξει τις οπές. Uni Condens 8000 F (2018/02) 59

60 Σύστημα ελέγχου θέρμανσης 7 Σύστημα ελέγχου θέρμανσης Για τη λειτουργία του λέβητα συμπύκνωσης απαιτείται η χρήση πίνακα ελέγχου. Τα συστήματα ελέγχου Bosch διαθέτουν αρθρωτή κατασκευή. Έτσι είναι εφικτή η ακριβής και οικονομική προσαρμογή σε όλες τις εφαρμογές και τα στάδια επέκτασης του σχεδιασμένου συστήματος θέρμανσης. Τα συστήματα ελέγχου CFB.../CC 8000 είναι κατάλληλα για τους περισσότερους λέβητες Bosch. Στον βασικό εξοπλισμό και με τις πλακέτες επέκτασης διατίθεται πλήθος λειτουργιών ελέγχου. 7.1 Συστήματα ελέγχου CFB Πίνακας ελέγχου CFB 840 Ο πίνακας ελέγχου CFB 840 μπορεί να χρησιμοποιηθεί σε εγκαταστάσεις 1 λέβητα. Έχει σχεδιαστεί για τη λειτουργία λειτουργία χαμηλής θερμοκρασίας και συμπύκνωσης με διβάθμιο ή αναλογικό καυστήρα. Στη βασική έκδοση η συσκευή ελέγχει ένα κύκλωμα θέρμανσης χωρίς βάνα ανάμειξης καθώς και την παραγωγή ζεστού νερού χρήσης με ενεργοποίηση ενός κυκλοφορητή ανακυκλοφορίας. Με αντίστοιχες πλακέτες λειτουργίας μπορούν να ρυθμιστούν έως 4 κυκλώματα θέρμανσης με ανάμειξη Πίνακες ελέγχου CFB 910 και CFB 930 Ο πίνακας ελέγχου CFB 930 είναι σχεδιασμένος για λειτουργία χαμηλής θερμοκρασίας και συμπύκνωσης σε μια εγκατάσταση 1 λέβητα με έως και 8 κυκλώματα θέρμανσης με βάνα ανάμειξης. Για εγκαταστάσεις με 2 και 3 λέβητες απαιτούνται ένας πίνακας ελέγχου CFB 930 ως συσκευή «Master» για τον πρώτο λέβητα και από ένας πίνακας ελέγχου CFB 910 ως ακόλουθη συσκευή για τον δεύτερο και τρίτο λέβητα. Με αντίστοιχες πλακέτες λειτουργίας αυτός ο συνδυασμός συσκευών ελέγχει έως 22 κυκλώματα θέρμανσης μέσω ρυθμιστικής βάνας. Επιπλέον πλεονεκτήματα με CFB 930 και CFB 910: Έλεγχος αναλογικών καυστήρων σε συνάρτηση με την ισχύ Έλεγχος καυστήρων προαιρετικά μέσω βηματικών ρυθμιστών 3 σημείων ή μέσω V για βέλτιστη εξοικονόμηση ενέργειας Ρύθμιση αριθμού στροφών για αναλογικό κυκλοφορητή λέβητα μέσω V για χαμηλή κατανάλωση ρεύματος του κυκλοφορητή Πίνακες ελέγχου CC 8311 και CC 8312 Ο πίνακας ελέγχου CC 8311/8312 λειτουργεί με βάση την εξωτερική θερμοκρασία. Ο προκαθορισμός της ονομαστικής τιμής μπορεί να γίνει από το σύστημα ελέγχου κτιρίου μέσω επαφής V ή επαφής χαμηλού δυναμικού ενεργοποίησης/απενεργοποίησης. Ο πίνακας ελέγχου CC 8311 είναι σχεδιασμένος για λειτουργία χαμηλής θερμοκρασίας και συμπύκνωσης σε μια εγκατάσταση 1 λέβητα με έως και 9 κυκλώματα με ανάμειξη. Για εγκαταστάσεις 2 και 3 λεβήτων απαιτούνται ένας πίνακας ελέγχου CC 8311 ως συσκευή Master για τον πρώτο λέβητα και από ένας πίνακας ελέγχου CC 8312 ως ακόλουθη συσκευή για τον δεύτερο και τρίτο λέβητα. Με αντίστοιχες πλακέτες λειτουργίας αυτός ο συνδυασμός συσκευών ελέγχει έως 25 κυκλώματα θέρμανσης μέσω ρυθμιστικής βάνας. Μια συστοιχία μπορεί να περιλαμβάνει έως 16 λέβητες κατά μέγιστο. Επιπλέον πλεονεκτήματα με τους πίνακες ελέγχου CC 8311 και CC 8312: Έλεγχος αναλογικών καυστήρων σε συνάρτηση με την ισχύ Έλεγχος καυστήρων προαιρετικά μέσω βηματικών ρυθμιστών 3 σημείων, ma ή μέσω V για βέλτιστη εξοικονόμηση ενέργειας Ρύθμιση αριθμού στροφών για αναλογικό κυκλοφορητή λέβητα μέσω V ή σήματος PWM για χαμηλή κατανάλωση ρεύματος του κυκλοφορητή Άριστης ποιότητας οθόνη 7" με υψηλής ανάλυσης προβολή για την παραμετροποίηση, τη ζήτηση και την προβολή όλων των δεδομένων του πίνακα ελέγχου. Απλός, κατανοητός και έξυπνος χειρισμός και προβολή με απεικονίσεις των υδραυλικών κυκλωμάτων Δυνατότητα σύνδεσης στο σύστημα ελέγχου κτιρίου μέσω TCP/IP-BUS 7.2 Σύστημα ελέγχου CC 8000 Το σύστημα ελέγχου CC 8000 είναι γενικά εξοπλισμένο με μία διεπαφή TCP/IP. Η πρόσβαση στο MEC Remote Portal είναι δυνατή μέσω σταθερής σύνδεσης με το δίκτυο (π.χ. πρόσβαση στο Internet ή ρούτερ ή ρούτερ UMTS). Το MEC Remote Portal ενδείκνυται για την τηλεπαρακολούθηση, την τηλεπαραμετροποίηση και τη διάγνωση βλαβών σε εγκαταστάσεις θέρμανσης. Μέσω της διεπαφής TCP/IP το σύστημα ελέγχου μπορεί επίσης να συνδεθεί σε ένα υπάρχον σύστημα ελέγχου κτιρίου. Με ειδικά Gateway μπορεί να γίνει ανταλλαγή δεδομένων μέσω των συστημάτων Feldbus LON, KNX, BAcnet ή Modbus RTU. Λεπτομερείς υποδείξεις υπάρχουν στο έγγραφο σχεδιασμού «Αρθρωτό σύστημα ελέγχου CC 8000». 60 Uni Condens 8000 F (2018/02)

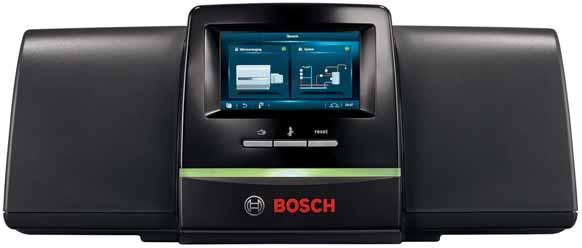

61 Σύστημα ελέγχου θέρμανσης Πίνακας ελέγχου CC 8311 για λέβητες με εξωτερικό καυστήρα Σχ. 35 Πίνακας ελέγχου CC 8311 [1] Πλακέτα μονάδας χειρισμού/ελεγκτή BCT με χωρητική οθόνη αφής 7" [2] Ελεύθερες θέσεις εμβυσμάτωσης πλακέτας με ράγες οδηγούς για εύκολη εγκατάσταση της πλακέτας [3] Ενσωματωμένη ράγα DIN (πρόσθετος εξοπλισμός) για επιπλέον εξαρτήματα, π.χ. ρελέ [4] Γραμμή LED 3 χρωμάτων για την ένδειξη κατάστασης (μπλε: «Σύστημα ΟΚ», κίτρινο: «Χειροκίνητη λειτουργία», κόκκινο: «Βλάβη») [5] Πλήκτρο reset [6] Πλήκτρο αυτοκαθαρισμού [7] Πλήκτρο για λειτουργία έκτακτης ανάγκης [8] Σύνδεση USB για σέρβις (πίσω από το κάλυμμα) [9] Αυτόματος διακόπτης ηλεκτρικού κυκλώματος (στο πλάι) για ξεχωριστή ασφάλιση από τον λέβητα/ τον καυστήρα και τα εξαρτήματα του συστήματος [10] Διακόπτης λειτουργίας (στο πλάι) [11] Κεντρική πλακέτα ΖΜ5311 Ο ψηφιακός πίνακας ελέγχου CC 8311 στον βασικό εξοπλισμό μπορεί να χρησιμοποιηθεί για τον έλεγχο εγκαταστάσεων 1 λέβητα με λέβητα Bosch και αυτόματο σύστημα καύσης SAFe. Ο βασικός εξοπλισμός περιλαμβάνει ήδη τις λειτουργίες παραγωγής ζεστού νερού χρήσης (σύστημα θερμαντήρα) και προαιρετικά σύστημα ελέγχου κυκλώματος θέρμανσης (ένα κύκλωμα θέρμανσης με ρυθμιστική βάνα) ή σύστημα ελέγχου κυκλώματος λέβητα (κυκλοφορητής κυκλώματος λέβητα και ρυθμιστική βάνα λέβητα). Για τη βέλτιστη προσαρμογή στην εγκατάσταση θέρμανσης, ο πίνακας ελέγχου CC 8311 μπορεί να επεκταθεί με 4 πλακέτες λειτουργίας κατά μέγιστο. Με την πλακέτα λειτουργίας FM-CM στον πίνακα ελέγχου CC 8311 (δυνατότητα χρήσης έως και 4 FM-CM) είναι T εφικτός ο έλεγχος εγκαταστάσεων με πολλούς λέβητες (έως και 4 κυκλώματα θέρμανσης ανά πλακέτα λειτουργίας). Οι λέβητες πετρελαίου/αερίου EMS2 συνδέονται απευθείας στην πλακέτα λειτουργίας. Για τους λέβητες με εξωτερικό καυστήρα ή αυτόματο σύστημα καύσης SAFe απαιτείται τουλάχιστον από ένας πίνακας ελέγχου CC 8311 ή CC Με την πλακέτα λειτουργίας FM-AM μπορεί να συνδεθεί στο σύστημα ελέγχου CC 8000 ένας εναλλακτικός θερμαντήρας (π.χ. μονάδα συμπαραγωγής (BHKW) ή λέβητας βιομάζας). Αν οι ελεύθερες θέσεις εμβυσμάτωσης της πλακέτας δεν επαρκούν, το σύστημα ελέγχου μπορεί να συνδυαστεί και με έναν ή περισσότερους πίνακες ελέγχου επέκτασης CC 8310 στον σύνδεσμο CBC-BUS. Λειτουργίες προστασίας λέβητα Στο μενού Service του πίνακα ελέγχου μπορούν να ρυθμιστούν οι παρακάτω τύποι λέβητα με τις εκάστοτε δυνητικές λειτουργίες λέβητα, ώστε να διασφαλιστούν οι συνθήκες λειτουργίας: Λέβητες χαμηλής θερμοκρασίας (διασφάλιση των συνθηκών λειτουργίας λέβητα μέσω λογικού κυκλώματος κυκλοφορητή) Λέβητες χαμηλής θερμοκρασίας με αυξημένη ελάχιστη θερμοκρασία νερού λέβητα ή θερμοκρασία βάσης Λέβητας χαμηλής θερμοκρασίας με ελάχιστη θερμοκρασία επιστροφής Λέβητες συμπύκνωσης Aν η ρύθμιση είναι σωστή, σε συνδυασμό με την κατάλληλη υδραυλική σύνδεση εξασφαλίζεται η τήρηση των συνθηκών λειτουργίας λέβητα. Uni Condens 8000 F (2018/02) 61

62 Σύστημα ελέγχου θέρμανσης Έλεγχος καυστήρα Η κεντρική πλακέτα του πίνακα ελέγχου ελέγχει μονοβάθμιους, διβάθμιους ή αναλογικούς καυστήρες σε συνάρτηση με την ισχύ. Σε καυστήρες συνδυασμένου καυσίμου είναι δυνατή η εναλλαγή μεταξύ πετρελαίου και αερίου. Ο έλεγχος γίνεται κατά κανόνα μέσω 7-πολικού καλωδίου καυστήρα στη βαθμίδα 1 και 4-πολικού καλωδίου καυστήρα στη βαθμίδα 2 (ακροδέκτες σύνδεσης BR I και BR II). Εναλλακτικά, αντί του βηματικού σήματος 3 σημείων μέσω 4-πολικού βύσματος καυστήρα, ο έλεγχος καυστήρα μπορεί να γίνει μέσω σήματος V ή ma, άρα το καλώδιο καυστήρα βαθμίδας 2 δεν είναι πλέον απαραίτητο. Ρύθμιση κυκλώματος θέρμανσης και παραγωγή ζεστού νερού χρήσης με πίνακα ελέγχου CC 8311 Ρύθμιση κυκλώματος θέρμανσης με ρυθμιστική βάνα (βάνα ανάμειξης) και κυκλοφορητή ανακυκλοφορίας με βάση την εξωτερική θερμοκρασία Εναλλακτικά: Έλεγχος ενός κυκλώματος λέβητα με ρυθμιστική βάνα λέβητα και κυκλοφορητή κυκλώματος λέβητα Δυνατότητα σύνδεσης ξεχωριστού τηλεχειριστηρίου για τη σύνδεση της θερμοκρασίας χώρου για κάθε κύκλωμα θέρμανσης Ρυθμιζόμενη, αυτόματη εναλλαγή θερινής/χειμερινής λειτουργίας ξεχωριστά για κάθε κύκλωμα θέρμανσης Εξατομικευμένα ρυθμιζόμενη παραγωγή ζεστού νερού χρήσης σε συνάρτηση με τον χρόνο, με κυκλοφορητή θερμαντήρα νερού (σύστημα θερμαντήρα), καθημερινή επιτήρηση, θερμική απολύμανση και έλεγχο κυκλοφορητή ανακυκλοφορίας Προτεραιότητα ζεστού νερού ή παράλληλη λειτουργία με τα κυκλώματα θέρμανσης με δυνατότητα ρύθμισης ανάλογα με το κύκλωμα θέρμανσης και το υδραυλικό κύκλωμα Εγκαταστάσεις πολλών λεβήτων Με τη χρήση της πλακέτας λειτουργίας FM-CM στον πίνακα ελέγχου CC 8311 (έως 4 ανά εγκατάσταση) μπορούν να ρυθμιστούν έως και 16 λέβητες με στρατηγική. Οι λέβητες πετρελαίου/αερίου EMS2 συνδέονται απευθείας στην πλακέτα λειτουργίας. Για τους λέβητες με εξωτερικό καυστήρα ή αυτόματο σύστημα καύσης SAFe απαιτείται τουλάχιστον από ένας πίνακας ελέγχου CC 8311 ή CC Ειδικές λειτουργίες για εγκαταστάσεις 1 λέβητα και πολλών λεβήτων Δυνατότητα ρύθμισης ξεχωριστής χαρακτηριστικής καμπύλης λέβητα με εξωτερικό σύστημα ελέγχου των καταναλωτών Έλεγχος κυκλοφορητή κυκλώματος λέβητα για εγκαταστάσεις με διανομέα χωρίς πίεση ή υδραυλική γέφυρα Αναλογικός έλεγχος κυκλοφορητή κυκλώματος λέβητα μέσω σήματος V Σύνδεση σήματος χαμηλής τάσης για εξωτερική αναγγελία βλάβης ή εναλλαγή μεταξύ λειτουργίας αερίου και πετρελαίου στους καυστήρες συνδυασμένου καυσίμου Είσοδος On/Off ή V για εξωτερική σύνδεση βάσει ονομαστικής τιμής ως ονομαστική τιμή θερμοκρασίας ή προεπιλεγμένη ισχύς (απαίτηση θέρμανσης) με εξωτερικό σύστημα ελέγχου κυκλώματος θέρμανσης Ειδικές λειτουργίες για εγκαταστάσεις με πολλούς λέβητες σε συνδυασμό με την πλακέτα συστοιχίας FM-CM Δυνατότητα ρύθμισης τρόπου λειτουργίας παράλληλα ή σε σειρά Αυτόματη αντιστροφή ακολουθίας, προαιρετικά καθημερινά, σύμφωνα με τις ώρες λειτουργίας, σύμφωνα με την εξωτερική θερμοκρασία ή μέσω επαφής χαμηλού δυναμικού Ελεύθερα παραμετροποιήσιμος περιορισμός φορτίου σε συνάρτηση με την εξωτερική θερμοκρασία ή μέσω εισόδου χαμηλού δυναμικού Προεπιλογή προτιμώμενης σειράς λεβήτων Υδραυλική φραγή επόμενου λέβητα λαμβάνοντας υπόψη την αυτόματη αντιστροφή ακολουθίας Ρυθμιζόμενη λειτουργία εξ αδρανείας κυκλοφορητών κυκλώματος λέβητα για αξιοποίηση της υπολειπόμενης θερμότητας στους επόμενους λέβητες Έξοδος V ή ma για εξωτερική μεταβίβαση ονομαστικής τιμής θερμοκρασίας (απαίτηση θερμότητας) σε κεντρικό σύστημα ελέγχου (DDC) Μήνυμα κατάστασης των επιμέρους λεβήτων Έξοδος χαμηλού δυναμικού για αναγγελία γενικής βλάβης Θερμικό ασφαλείας STB Ο πίνακας ελέγχου CC 8311 διαθέτει έναν ηλεκτρονικό αισθητήρα θερμοκρασίας λέβητα (FK) σε έκδοση διπλού αισθητήρα με ενσωματωμένη λειτουργία STB. Έτσι είναι δυνατή η ασφαλής λειτουργία του λέβητα και η υλοποίηση υψηλών θερμοκρασιών προσαγωγής κοντά στο όριο απενεργοποίησης του STB. Το θερμικό ασφαλείας μπορεί να ρυθμιστεί εναλλακτικά στους 99 C, 110 C ή 120 C με τη βοήθεια μιας γέφυρας στην κεντρική πλακέτα ZM5311. Η βασική ρύθμιση είναι 99. Περιεχόμενο συσκευασίας Ψηφιακός πίνακας ελέγχου CC 8311/πλακέτα ελεγκτή BCT με ενσωματωμένη οθόνη αφής 7" και κεντρική πλακέτα ZM5311 Αισθητήρας εξωτερικής θερμοκρασίας FA Αισθητήρας θερμοκρασίας λέβητα FK με λειτουργία STB Πρόσθετος αισθητήρας θερμοκρασίας FZ π.χ. για την υδραυλική γέφυρα ή ως αισθητήρας θερμοκρασίας επιστροφής ή αισθητήρας θερμοκρασίας προσαγωγής κυκλώματος θέρμανσης Καλώδιο καυστήρα, δεύτερη βαθμίδα 62 Uni Condens 8000 F (2018/02)

63 Σύστημα ελέγχου θέρμανσης Τεχνικά χαρακτηριστικά πίνακα ελέγχου CC 8311 CC 8311 Μονάδα Τάση λειτουργίας V AC % Συχνότητα Hz 50 4 % Κατανάλωση ισχύος VA 5 Ρυθμιστική βάνα κυκλώματος θέρμανσης/λέβητα SR Μέγιστο ρεύμα ενεργοποίησης A 5 Ενεργοποίηση V Βηματικός ρυθμιστής 3 σημείων (συμπεριφορά PI) Προτεινόμενη διάρκεια λειτουργίας σερβοκινητήρα s 120 (με δυνατότητα ρύθμισης ) Κυκλοφορητής κυκλώματος θέρμανσης/λέβητα PK: Μέγιστο A 5 ρεύμα ενεργοποίησης Κυκλοφορητής θερμαντήρα νερού PS: Μέγιστο ρεύμα A 5 ενεργοποίησης Αισθητήρας θερμοκρασίας νερού λέβητα FK με λειτουργία Ø 9 STB, αισθητήρας θερμοκρασίας Πρόσθετος αισθητήρας θερμοκρασίας FZ 1), Ø 9 αισθητήρας θερμοκρασίας Αισθητήρας θερμοκρασίας ζεστού νερού FB 1), Ø 9 αισθητήρας θερμοκρασίας Αισθητήρας εξωτερικής θερμοκρασίας FA 1) Αισθητήρας θερμοκρασίας Τηλεχειριστήριο BFU 1) Επικοινωνία BUS Έλεγχος καυστήρα 1 και 2 βαθμίδων V/A 230/8, 2 σημείων Αναλογικός έλεγχος καυστήρα V/A 230/8, 2 σημείων Είσοδος εξωτερικής αναγγελίας βλάβης ES ή μεταγωγής σε Είσοδος χαμηλού δυναμικού 2) καυστήρες συνδυασμένου καυσίμου Έξοδος αναγγελίας γενικής βλάβης AS1 Έξοδος χαμηλού δυναμικού 3) Αναλογική λειτουργία κυκλοφορητή κυκλώματος λέβητα PK V Mod Αναλογική λειτουργία καυστήρα BR Mod ma ή σήμα V Εξωτερική απαίτηση θερμότητας WA Είσοδος χαμηλού δυναμικού 2) ή σήμα V Εξωτερική ασφάλιση EV Είσοδος χαμηλού δυναμικού 2) Διαστάσεις Π Υ Β Πίν. 19 Τεχνικά χαρακτηριστικά πίνακα ελέγχου CC ) Μέγιστο μήκος αγωγού 100 m (με θωράκιση από 50 m και άνω) 2) Φορτίο επαφής 5 V DC/10 ma 3) Προαιρετικά ως επαφής σύνδεσης ή αποσύνδεσης, μέγιστο ρεύμα ενεργοποίησης 5 A Uni Condens 8000 F (2018/02) 63

64 Σύστημα ελέγχου θέρμανσης Ηλεκτρολογικό σχέδιο πίνακα ελέγχου CC ) N L BR I N B4 S3 T1 T2 L BR II B5 T6 T7 T PK 13) L M N SR N L PS M N L PZ M N 1) L N PE / SI 2) 4 7 AG 5 4 AS1 L N N L S N Bus HV SI F1 F2 4) 4) N L S Bus HV BR I BR II AG PK SR PS PZ AS1 H igh Voltage 230V BM591 5) BM592 F3 7) 6) V= CAN NM582 FK 4 ES FR BR Mod 0-10V 4-20mA GND Br Mod FA FZ FB 2 1 EV 2 1 EV WA PK Mod 10V GND PWM 10V GND 0/I ) WA PK Mod BF STB C ) ZM5311 Low Voltage USB1 LAN1 LAN2 J1 J2 10) 11) 8) EMS ModBUS Adress USB2 BCT 531 Σχ. 36 Ηλεκτρολογικό σχέδιο πίνακα ελέγχου CC 8311 Ακροδέκτες σύνδεσης: High-Voltage Τάση ελέγχου 230 V~ 1,5 2 /AWG 14, έως 5 A Low-Voltage Χαμηλή τάση 0,4... 0,75 2 /AWG 18 1) Δίκτυο 230 V ~ 50 Hz εγκατάσταση μέγ. επιτρεπόμενης ασφάλειας 20 AT με ευθύνη του πελάτη, τουλάχιστον 2,5 2 /AWG 10 (ακροδέκτες σύνδεσης έως 2,5 2 /AWG 10) 2) Προσοχή: Κατά τη σύνδεση της πλακέτας ασφαλείας FM-SI ή των διατάξεων ασφαλείας, αφαιρέστε τη γέφυρα. Προσέξτε τον σωστό τρόπο σύνδεσης που αναφέρεται στις Οδηγίες σέρβις. 3) Τροφοδοσία δικτύου για περαιτέρω πλακέτες 4) Μικροαυτόματος διακόπτης ηλεκτρικού κυκλώματος (ασφαλείας) 10 A F1: Ασφάλεια κεντρικής πλακέτας (ZMxxxx), πλακέτα δικτύου (NMxxx) και HMI F2: Ασφάλεια υπόλοιπων πλακετών Θέση εμβυσμάτωσης Το συνολικό ρεύμα ανά φάση (F1, F2) δεν επιτρέπεται να υπερβαίνει τα 10 A. Τηρήστε οπωσδήποτε αυτή την τιμή. Αυτή η τιμή πρέπει να ελέγχεται κατά την πρώτη θέση σε λειτουργία ώστε να αποφεύγονται βλάβες στη συσκευή. 5) Εσωτερικός δίαυλος στον πίνακα ελέγχου 6) Τροφοδοσία τάσης για εξαρτήματα FM-RM (θέση εμβυσμάτωσης C), 24 V=, έως 250 ma 7) F3 Ασφάλεια 5x20, 250 mat 8) Ρύθμιση διεύθυνσης πίνακα ελέγχου 9) Ρύθμιση της επιτρεπόμενης θερμοκρασίας STB με σύνδεση του βραχυκυκλωτήρα στους 99 C, 110 C ή 120 C FK 3 1 ES FR 12) FA FZ FB 10) Προσοχή: Όταν συνδέεται λέβητας με αυτόματο σύστημα καύσης SAFe, η σύνδεση EMS δεν έχει λειτουργία! 11) Προσοχή: Κατά τη σύνδεση ενός λέβητα μέσω EMS πρέπει να αφαιρεθεί η γέφυρα EV και 17/18 από την πλακέτα NM. Η σύνδεση EV σε συνδυασμό με τους λέβητες EMS δεν έχει καμία λειτουργία! Οι εξωτερικές διατάξεις που οδηγούν σε μπλοκάρισμα, μπορούν να συνδέονται μόνο στον λέβητα EMS! 12) Μπορεί να χρησιμοποιηθεί προαιρετικά ως αισθητήρας θερμοκρασίας επιστροφής FR ή ως αισθητήρας θερμοκρασίας καυσαερίων FG 13) Προσοχή: Όταν χρησιμοποιείται αναλογικός κυκλοφορητής κυκλώματος λέβητα με σήμα ενεργοποίησης ως PK, η έξοδος κυκλοφορητή 230 V πρέπει να μετατραπεί σε σήμα χαμηλής τάσης, π.χ. μέσω ηλεκτρονικού βύσματος κυκλοφορητή. Σε αυτή την περίπτωση η παροχή ηλεκτρικού ρεύματος του κυκλοφορητή (συνεχής τάση) πρέπει να πραγματοποιηθεί εξωτερικά. Η ρυθμιστική βάνα ανοίγει Η ρυθμιστική βάνα κλείνει BF T 64 Uni Condens 8000 F (2018/02)

65 Σύστημα ελέγχου θέρμανσης Κεντρική μονάδα: Bus HV Τροφοδοσία δικτύου κεντρικής μονάδας CAN ECOCAN-BUS (δεν χρησιμοποιείται) EMS Σύνδεση για λέβητα EMS (σύνδεση λέβητα EMS με αυτόνομο βασικό σύστημα ελέγχου (ταμπλό ελέγχου)) F1 Μικροαυτόματος διακόπτης (αυτόματη ασφάλεια) 10 A F2 Μικροαυτόματος διακόπτης (αυτόματη ασφάλεια) 10 A F3 Ασφάλεια 5x20, 250 mat J1 Βραχυκυκλωτήρας για ενεργοποίηση της αντίστασης σύνδεσης ECOCAN-BUS J2 Βραχυκυκλωτήρας για ενεργοποίηση της αντίστασης σύνδεσης ModBus RS485 LAN1 Σύνδεση δικτύου 1 ως σύνδεση Ιnternet ή προς το σύστημα ελέγχου κτιρίου μέσω ModBus TCP/IP ή ως σύνδεση με άλλους πίνακες ελέγχου μέσω CBC-BUS Γενικό υπόμνημα: AG Κατά τη σύνδεση γέφυρας, αφαιρέστε το κλαπέ καυσαερίων. Προσοχή: Η σύνδεση AG σε συνδυασμό με λέβητες EMS δεν παρέχει τεχνική ασφάλεια. Συνδέετε τις διατάξεις ασφαλείας μόνο απευθείας στον λέβητα EMS. AS1 Έξοδος εξωτερικής αναγγελίας γενικής βλάβης χαμηλού δυναμικού 1- Επαφή βάσης 2- Επαφή σύνδεσης 4- Επαφή αποσύνδεσης BF Τηλεχειριστήριο BR I Καυστήρας αερίου/πετρελαίου, έως 8 A Σύνδεση καυστήρα, βαθμίδα 1 8 (B4) - Σήμα ωρών λειτουργίας 9 (S3) - Σήμα βλάβης 10 (T1) - Θερμοστάτης νερού λέβητα (TR) 11 (T2) - Αποδέσμευση καυστήρα 12 (L1) - L μέσω διατάξεων ασφαλείας BR II Σύνδεση καυστήρα, βαθμίδα 2 ή σύνδεση για αναλογικούς καυστήρες 36 (B5) - Σήμα ωρών λειτουργίας 37 (T6) - Επαφή βάσης 38 (T7) - Καυστήρας κλειστός / απενεργοποιημένος 39 (T8) - Καυστήρας ανοιχτός / ενεργοποιημένος BR Mod Έξοδος για αναλογική λειτουργία καυστήρα 1/3 = Έξοδος για σήμα V 1/2 = Έξοδος για σήμα ma ES Εξωτερική είσοδος βλάβης (χαμηλού δυναμικού) ή είσοδος εναλλαγής καυσίμου καυστήρα συνδυασμένου καυσίμου 5V DC/10 ma EV Εξωτερική ασφάλιση, κατά τη σύνδεση γέφυρας αφαιρέστε την εξωτερική ασφάλιση Προσοχή: Κατά τη σύνδεση ενός λέβητα μέσω EMS πρέπει να αφαιρεθεί η γέφυρα EV. Η σύνδεση EV σε συνδυασμό με λέβητες EMS δεν έχει καμία λειτουργία! Οι εξωτερικές διατάξεις που οδηγούν σε μπλοκάρισμα, μπορούν να συνδέονται μόνο στον λέβητα EMS! LAN2 ModBUS STB C SI USB1 USB2 FA FB FR FK FZ PC0 PK Σύνδεση δικτύου 2 (ως σύνδεσμος με άλλους πίνακες ελέγχου μέσω CBC-BUS) Αναλογική σύνδεση BUS RS485 για μονάδα συμπαραγωγής (BHKW) Buderus/Bosch Ρύθμιση της επιτρεπόμενης θερμοκρασίας STB με σύνδεση του βραχυκυκλωτήρα στους 99 C, 110 Cή 120 C Αφαιρείτε τη διάταξη ασφαλείας ή την πλακέτα FM-SI, όταν συνδέετε γέφυρα. Προσοχή: Η σύνδεση SI σε συνδυασμό με λέβητες EMS δεν παρέχει τεχνική ασφάλεια! Συνδέετε τις διατάξεις ασφαλείας μόνο απευθείας στον λέβητα EMS! Σύνδεση USB HMI πίσω Σύνδεση USB HMI μπροστά Αισθητήρας εξωτερικής θερμοκρασίας Αισθητήρας NTC θερμοκρασίας ζεστού νερού Αισθητήρας θερμοκρασίας επιστροφής (λειτουργία κατ' επιλογή ως αισθητήρας θερμοκρασίας καυσαερίων FG) Αισθητήρας θερμοκρασίας λέβητα (με λειτουργία STB) Πρόσθετος αισθητήρας θερμοκρασίας (χρήση ως αισθητήρας θερμοκρασίας λέβητα ή αισθητήρας θερμοκρασίας προσαγωγής κυκλώματος θέρμανσης 0 σε συνδυασμό με το υδραυλικό σύστημα) Κυκλοφορητής στην επίτοιχη συσκευή (εξαρτάται από τον θερμοστάτη που χρησιμοποιείται στην επίτοιχη συσκευή) Kυκλοφορητής κυκλώματος λέβητα, έως 5 A (30 Α για 10 ms) PK Mod Έξοδος για αναλογική λειτουργία κυκλοφορητή κυκλώματος λέβητα PS Κυκλοφορητής θερμαντήρα ζεστού νερού χρήσης, έως 5 Α PW2 Κυκλοφορητής ανακυκλοφορίας (εξαρτάται από τον θερμοστάτη που χρησιμοποιείται στην επίτοιχη συσκευή) PZ Κυκλοφορητής ανακυκλοφορίας ζεστού νερού, έως 5 Α SR Ρυθμιστική βάνα συστήματος ρύθμισης Η ρυθμιστική βάνα ανοίγει Η ρυθμιστική βάνα κλείνει TW1 Αισθητήρας θερμοκρασίας ζεστού νερού (εξαρτάται από τον θερμοστάτη που χρησιμοποιείται στην επίτοιχη συσκευή) VW1 Βαλβίδα μεταγωγής (εξαρτάται από τον θερμοστάτη που χρησιμοποιείται στην επίτοιχη συσκευή) WA Είσοδος για εξωτερική απαίτηση θερμότητας 1/3 = Αίτημα μέσω εξωτερικής επαφής (π.χ. θερμοστάτης) 1/2 = Αίτημα μέσω σήματος V Uni Condens 8000 F (2018/02) 65

66 Σύστημα ελέγχου θέρμανσης CBC-BUS Για την τοποθέτηση του καλωδίου CBC-BUS πρέπει να τηρούνται κάποιες βασικές προδιαγραφές: Οι πίνακες ελέγχου (συνδρομητές BUS) μπορούν να συνδεθούν σε σειρά ή σε μορφή αστέρα. Το μέγιστο μήκος αγωγού μεταξύ των 2 συνδρομητών BUS δεν επιτρέπεται να υπερβαίνει τα 100 μέτρα. Με τη χρήση επαναλήπτη το μέγιστο επιτρεπόμενο μήκος αγωγού μπορεί να διπλασιαστεί. Μπορούν να χρησιμοποιηθούν και περισσότεροι επαναλήπτες για ακόμα μεγαλύτερη επέκταση του μήκους αγωγού. Το μέγιστο συνολικό μήκος αγωγού στο κομπλέ σύστημα με περισσότερους συνδρομητές πρακτικά δεν έχει περιορισμό. Π.χ. το μέγιστο συνολικό μήκος σε σύστημα με 16 συνδρομητές ανέρχεται σε 1500 μέτρα. Αν χρησιμοποιούνται επαναλήπτες για την επέκταση του μήκους αγωγού μεταξύ 2 συνδρομητών, το μήκος του αγωγού μπορεί να αυξηθεί ανάλογα. Ως καλώδιο BUS χρησιμοποιείται ένα καλώδιο LAN με βύσματα RJ45 (συνιστάται η κατ. 6) Σχ. 37 Σύνδεση BUS ανάμεσα στους πίνακες ελέγχου του συστήματος CC 8311 [1] Βύσμα RJ45 [2] Καλώδιο LAN (προτείνεται Cat.6). Επιτρεπόμενο μήκος αγωγού: 100 μέτρα κατά μέγιστο μεταξύ 2 πινάκων ελέγχου. Με τη χρήση επαναληπτών μπορούν να υλοποιηθούν μεγαλύτερα μήκη T Παραδείγματα για συνδυασμό ψηφιακών πινάκων ελέγχου του συστήματος CC 8000 μέσω CBC-BUS Η σύνδεση LAN1 στον πίνακα ελέγχου Master Η σύνδεση LAN1 σε πίνακες ελέγχου με διεύθυνση > 0 (διεύθυνση 0) προορίζεται για τη σύνδεση στο Internet μπορεί να χρησιμοποιηθεί αποκλειστικά για την ή τη σύνδεση ενός συστήματος ελέγχου κτιρίου μέσω εσωτερική επικοινωνία μεταξύ των πινάκων ελέγχου Modbus TCP/IP και πρέπει να παραμετροποιηθεί της σειράς CC Συνεπώς, η σύνδεση LAN1 δεν ανάλογα. μπορεί να παραμετροποιηθεί. Η σύνδεση LAN2 χρησιμοποιείται βασικά μόνο για την εσωτερική επικοινωνία μεταξύ των πινάκων ελέγχου της σειράς CC 8000, ανεξάρτητα από τη ρυθμισμένη διεύθυνση για τους πίνακες ελέγχου. Εγκατάσταση 1 όρθιου λέβητα με εξωτερικό καυστήρα CC 8311 CC 8310 CC LAN1 LAN2 4 LAN1 LAN2 5 LAN1 LAN2 2 CBC-BUS CBC-BUS CBC-BUS 1 6 Σχ. 38 Παράδειγμα συνδυασμού για πίνακες ελέγχου του συστήματος CC 8000 για εγκατάσταση 1 όρθιου λέβητα με εξωτερικό καυστήρα και αντιστοίχιση του λέβητα καθώς και των διευθύνσεων στον σύνδεσμο CBC-BUS [1] Λέβητας με εξωτερικό καυστήρα (π.χ. UC8000F ) [2] Έλεγχος καυστήρα μέσω συμβατικών 4-πολικών ή/ και 7-πολικών βυσμάτων (σύνδεση στο ZM5311) [3] Διεύθυνση 0 (πίνακας ελέγχου Master) [4] Διεύθυνση 1 (πίνακας ελέγχου Slave) T [5] Διεύθυνση 2... έως 15 (πίνακας ελέγχου Slave) [6] Ρούτερ (σύνδεση πάντα στο LAN1 του πίνακα ελέγχου Master) 66 Uni Condens 8000 F (2018/02)

67 Σύστημα ελέγχου θέρμανσης CC 8000 Επισκόπηση Βασικές λειτουργίες των ινάκων ελέγχου με δυνατότητα αρθρωτής ε έκτασης για εγκαταστάσεις μονού λέβητα και ολλών λεβήτων καθώς και για υ οσταθμούς και αυτόνομους ρυθμιστές Κύκλωμα λέβητα με 1 κύκλωμα θέρμανσης Παρακολούθηση και CC 8311 CC 8313 κυκλοφορητή ή/και ρυθμιστική βάνα (μόνο εναλλακτικά ως προς το κύκλωμα θέρμανσης) Αναλογικός έλεγχος κυκλοφορητών κυκλώματος λέβητα υψηλής απόδοσης σύμφωνα με τις ανάγκες ( V) 1 θερμαντήρας ζεστού νερού χρήσης με ανακυκλοφορία (με/χωρίς βάνα ανάμειξης, μόνο εναλλακτικά αντί του κυκλώματος θέρμανσης) Απαίτηση θερμότητας άνω των V και αναγγελία γενικής βλάβης Ethernet (IP) καθώς και διεπαφή MOD-BUS-TCP/IP και MOD-BUS-RTU παραμετροποίηση του επιπέδου χειρισμού μέσω Internet Σκο ός χρήσης: Λέβητες με καυστήρες συμ ύκνωσης ετρελαίου/αερίου FM-SI Πίνακες ελέγχου CC 8311 και CC 8313 με δυνατότητα αρθρωτής ε έκτασης με Σκο ός χρήσης: Bosch Λέβητες EMS2 Σύνδεση έως 5 εξωτερικών διατάξεων ασφαλείας, όπως π.χ. προστασία από έλλειψη νερού, επιτηρητές πίεσης και θερμικά ασφαλείας Εύκολη αξιολόγηση σφαλμάτων/εντοπισμός του ενεργοποιημένου εξαρτήματος ασφαλείας Έως 1 πλακέτα ανά πίνακα ελέγχου FM-MM 2 κυκλώματα θέρμανσης με/χωρίς βάνα ανάμειξης Δυνατότητα σύνδεσης ενός τηλεχειριστηρίου BFU Από μία είσοδος π.χ. για σύνδεση σε κύκλωμα σε περίπτωση βλάβης κυκλοφορητή Από μία είσοδος για εξωτερική απαίτηση Έως 4 πλακέτες ανά πίνακα ελέγχου FM-MW 1 κύκλωμα θέρμανσης με/χωρίς βάνα ανάμειξης 1 κύκλωμα ζεστού νερού με κυκλοφορητή ανακυκλοφορίας Από μία είσοδος π.χ. για σύνδεση σε κύκλωμα σε περίπτωση βλάβης κυκλοφορητή Είσοδος για εξωτερική απαίτηση ΚΘ και είσοδος για ενεργοποίηση θερμικής απολύμανσης Έως 1 πλακέτα ανά πίνακα ελέγχου Δυνατότητα σύνδεσης τηλεχειριστηρίου BFU FM-AM Σύνδεση εναλλακτικού θερμαντήρα, όπως π.χ. μονάδας συμπαραγωγής (BHKW), αντλίας θερμότητας αερίου ή/και δοχείου αδρανείας Απαίτηση "αυτόματου" εναλλακτικού θερμαντήρα μέσω επαφής χαμηλού δυναμικού Απευθείας επικοινωνία με το Bosch BHKW CHP μέσω MOD-BUS Έως 1 πλακέτα ανά πίνακα ελέγχου FM-CM Σύνδεση έως 4 συμβατικών θερμαντήρων στην εγκατάσταση θέρμανσης Όλοι οι δυνητικοί συνδυασμοί λεβήτων Παραμετροποιήσιμος περιορισμός φορτίου και αντιστροφή ακολουθίας του λέβητα Σύνδεση στρατηγικού δοχείου αδρανείας Έως 4 πλακέτες ανά πίνακα ελέγχου FM-WX 1 κύκλωμα ζεστού νερού με κυκλοφορητή ανακυκλοφορίας κατ' επιλογή ως σύστημα θερμαντήρα νερού/πλήρωσης θερμαντήρα ή καθαρού νερού Αναλογικός έλεγχος των κυκλοφορητών θερμαντήρα νερού μέσω PWM/ σήμα V Κυκλοφορητής ανακυκλοφορίας με έλεγχο διαφοράς θερμοκρασίας μέσω PWM/ σήμα V Έλεγχος ρυθμιστικής βάνας για ρύθμιση πρωτεύοντος κυκλώματος Προστασία από συσσώρευση αλάτων με ρυθμιζόμενη θερμοκρασία προστασίας FM-MX 1 κύκλωμα θέρμανσης με/χωρίς βάνα ανάμειξης Κυκλοφορητής κυκλώματος θέρμανσης, αναλογικός μέσω PWM/ σήμα V Ανταλλαγή δεδομένων με τον κυκλοφορητή κυκλώματος θέρμανσης Δυνατότητα σύνδεσης τηλεχειριστηρίου BFU Είσοδος π.χ. για σύνδεση σε κύκλωμα σε περίπτωση εξωτερικής βλάβης Είσοδος για εξωτερική απαίτηση Έως 4 πλακέτες ανά πίνακα ελέγχου Τηλεχειριστήριο BFU Απλός, εύχρηστος χειρισμός κυκλώματος θέρμανσης Αλλαγή τρόπου λειτουργίας με τα πλήκτρα Ημέρα/Νύχτα/Αυτόματα Περιστροφικός διακόπτης για τη ρύθμιση της θερμοκρασίας χώρου Ενσωματωμένος ή εξωτερικός αισθητήρας θερμοκρασίας χώρου Ένδειξη βλάβης μέσω LED CC 8310 Τεχνολογία τηλεχειρισμού Πίνακας ελέγχου για επέκταση με 4 επιπλέον πλακέτες λειτουργίας ή για χρήση ως υποσταθμός χωρίς επιφάνεια χειρισμού Επικοινωνία διαύλου για επιπλέον πίνακες ελέγχου CC 8000 Επέκταση των στάνταρ λειτουργιών τηλεχειρισμού για πρόσβαση στο επίπεδο σέρβις, στην καταγραφή δεδομένων, στη διαχείριση χρηστών και στις λειτουργίες κέντρου ελέγχου Απαιτούμενος πρόσθετος εξοπλισμός: Δυνατότητα ενσωμάτωσης Gateway και χρήσης πύλης (με χρέωση) Βασικές λειτουργίες ινάκων ελέγχου για ε όμενους λέβητες καθώς και για το υ ερκείμενο σύστημα ελέγχου (GLT) CC 8312 CC 8314 Κύκλωμα λέβητα με κυκλοφορητή ή/και ρυθμιστική βάνα Αναλογικός έλεγχος κυκλοφορητών κυκλώματος λέβητα υψηλής απόδοσης σύμφωνα με τις ανάγκες ( V) Σύνδεση έως 4 εξωτερικών εξαρτημάτων ασφαλείας Έλεγχος καυστήρων με βαθμίδες / αναλογικών Απαίτηση θερμότητας μέσω επικοινωνίας ή V και σήμα ανάδρασης για τρέχουσα ισχύ άνω των V Αναγγελία γενικής βλάβης καθώς και επικοινωνία με εξωτερική φραγή Διεπαφή MOD-BUS-TCP/IP και MOD-BUS-RTU Σχ. 39 CC 8000 Επισκόπηση Uni Condens 8000 F (2018/02) 67

68 Σύστημα ελέγχου θέρμανσης CC 8311 στον βασικό εξοπλισμό: Έλεγχος όρθιου λέβητα με εξωτερικό καυστήρα (π.χ. UC8000F ή UC8000F ), σύστημα ελέγχου κυκλώματος θέρμανσης (1 κύκλωμα θέρμανσης με ρυθμιστική βάνα (HK0)) καθώς και παραγωγή ζεστού νερού χρήσης μέσω κυκλοφορητή θερμαντήρα νερού 1) 2) FA PZ FZ ES PK SR M FK PS FB BR T Σχ. 40 Παράδειγμα εγκατάστασης CC ) Πίνακας ελέγχου CC ) Τηλεχειριστήριο BR Καυστήρας ES Εξωτερική είσοδος βλάβης (ελεύθερη δυναμικού) FA Αισθητήρας εξωτερικής θερμοκρασίας FB Αισθητήρας NTC θερμοκρασίας ζεστού νερού FK Αισθητήρας θερμοκρασίας λέβητα FZ Αισθητήρας θερμοκρασίας προσαγωγής PK Κυκλοφορητής κυκλώματος θέρμανσης PS Κυκλοφορητής θερμαντήρα νερού PZ Κυκλοφορητής ανακυκλοφορίας SR Ρυθμιστική βάνα κυκλώματος λέβητα (βάνα ανάμιξης επιστροφής) Σύστημα τηλεχειρισμού CC 8000 Το CC 8000 διαθέτει γενικά μια διεπαφή TCP/IP. Η πρόσβαση στο MEC Remote Portal είναι δυνατή μέσω σταθερής σύνδεσης με το δίκτυο (π.χ. πρόσβαση στο Internet ή ρούτερ ή ρούτερ UMTS). Το MEC Remote Portal ενδείκνυται για την τηλεπαρακολούθηση, την τηλεπαραμετροποίηση και τη διάγνωση βλαβών σε εγκαταστάσεις θέρμανσης. Επιπλέον, μέσω Modbus TCP/IP είναι δυνατή η σύνδεση σε ένα υπάρχον σύστημα ελέγχου κτιρίου. Με ειδικά Gateway μπορεί να γίνει ανταλλαγή δεδομένων μέσω των συστημάτων Feldbus LON, KNX, BAcnet ή Modbus RTU. 68 Uni Condens 8000 F (2018/02)

69 Παραγωγή ζεστού νερού χρήσης 8 Παραγωγή ζεστού νερού χρήσης 8.1 Συστήματα για την παραγωγή ζεστού νερού χρήσης Οι λέβητες συμπύκνωσης Uni Condens 8000 F μπορούν επίσης να χρησιμοποιηθούν για την παραγωγή ζεστού νερού χρήσης. Διατίθενται προσαρμοσμένοι οριζόντιοι ή κατακόρυφοι θερμαντήρες ζεστού νερού χρήσης, σε διάφορα μεγέθη. Ανάλογα με την περίπτωση εφαρμογής διαθέτουν εσωτερικό ή εξωτερικό εναλλάκτη θερμότητας. Ιδανικά για την παραγωγή ζεστού νερού χρήσης σε συνδυασμό με λέβητα συμπύκνωσης είναι τα συστήματα πλήρωσης θερμαντήρα. Στην παλέτα προϊόντων Bosch το σύστημα πλήρωσης θερμαντήρα SBT... S (πλευρικό σύστημα πλήρωσης με πλακοειδή εναλλάκτη θερμότητας) περιλαμβάνεται σε πολλές τιμές ισχύος. Με την κατάλληλη διαστασιoλόγηση του εξωτερικού εναλλάκτη θερμότητας ζεστού νερού χρήσης με χαμηλές θερμοκρασίες επιστροφής μπορούν να επιτευχθούν υψηλοί βαθμοί χρήσης. Κατά τη διαμόρφωση συνιστάται θερμοκρασία επιστροφής έως 40 C ( υδραυλικό κύκλωμα, σχ. 5, σελίδα 17). 8.2 Ρύθμιση θερμοκρασίας ζεστού νερού χρήσης Η θερμοκρασία ζεστού νερού χρήσης ρυθμίζεται και ελέγχεται μέσω πλακέτας στον πίνακα ελέγχου του συστήματος CFB.../CC 8000 (π.χ. πλακέτα λειτουργίας CML 910/FM-WX για συστήματα πλήρωσης θερμαντήρα) ή μέσω ξεχωριστού πίνακα ελέγχου για παραγωγή ζεστού νερού χρήσης. Λεπτομερείς υποδείξεις υπάρχουν στο έγγραφο σχεδιασμού «Αρθρωτό σύστημα ελέγχου CC 8000». Uni Condens 8000 F (2018/02) 69

70 Τοποθέτηση 9 Τοποθέτηση 9.1 Μεταφορά και τοποθέτηση Τρόπος παράδοσης και δυνατότητες μεταφοράς Λέβητες συμπύκνωσης UC8000F UC8000F με καυστήρα πιεστικού τύπου «Weishaupt» και «RIELLO» Κορμός λέβητα Παλέτα Παλέτα Επένδυση λέβητα και Χαρτοκιβώτιο Χαρτοκιβώτιο θερμομόνωση Εμπρόσθιο τοίχωμα Χαρτοκιβώτιο Καυστήρας πιεστικού τύπου Χαρτοκιβώτιο Τεχνικά έγγραφα Ζελατίνα Ζελατίνα Πίν. 20 Τρόπος παράδοσης των λεβήτων συμπύκνωσης UC8000F Λέβητες συμπύκνωσης UC8000F UC8000F με καυστήρα πιεστικού τύπου «Weishaupt» και «RIELLO» UC8000F ) UC8000F με καυστήρα πιεστικού τύπου «Weishaupt» και «RIELLO» Κορμός λέβητα Παλέτα Παλέτα Παλέτα Παλέτα Επένδυση λέβητα και θερμομόνωση Κουτί Κουτί Συστατικό μέρος του κορμού λέβητα 2) Κάλυμμα καυστήρα Εμπρόσθιο τοίχωμα Χαρτοκιβώτιο Χαρτοκιβώτιο Καυστήρας πιεστικού Χαρτοκιβώτιο Χαρτοκιβώτιο τύπου Τεχνικά έγγραφα Ζελατίνα Ζελατίνα Ζελατίνα Ζελατίνα Πλάκα καυστήρα Χαρτοκιβώτιο 3) Χαρτοκιβώτιο 3) Πίν. 21 Τρόπος παράδοσης των λεβήτων συμπύκνωσης UC8000F και UC8000F ) Με το UC8000F παραδίδονται ηχομονωτικές ταινίες για τη μείωση του κτυπογενούς θορύβου. 2) Το UC8000F παραδίδεται από το εργοστάσιο με θερμομόνωση και επένδυση. 3) Στον Riello η πλάκα καυστήρα βρίσκεται στον καυστήρα. Ο κορμός λέβητα μπορεί να μεταφερθεί στο πλαίσιο βάσης του π.χ. με τη βοήθεια τροχών. Για τη μεταφορά του κορμού λέβητα Uni Condens 8000 F με γερανό, ο λέβητας διαθέτει στο επάνω μέρος του 2 κρίκους μεταφοράς ( σχ. 41, σχ 42 και σχ. 43, σελίδα 71). Στο πλαίσιο του κορμού λέβητα UC8000F υπάρχουν ειδικά ανοίγματα για τη μεταφορά με περονοφόρο ανυψωτικό όχημα ή για τη χρήση γρύλου. Συστατικό μέρος του κορμού λέβητα 2) 70 Uni Condens 8000 F (2018/02)

71 Τοποθέτηση x x T T Σχ. 41 UC8000F , μεταφορά με γερανό [1] Γάντζος γερανού με ασφάλεια [2] Κρίκοι μεταφοράς Σχ. 43 UC8000F , μεταφορά με γερανό [1] Γάντζος γερανού [2] Κρίκοι μεταφοράς [3] Κρίκοι ασφάλισης (δεν ενδείκνυνται για τη μεταφορά με γερανό) [4] Σημεία ανάρτησης για την ανύψωση με γρύλο [5] Σημεία ανάρτησης για σχοινιά έλξης [6] Ράγα πλαισίου [7] Σημεία ανάρτησης για την ανύψωση με περονοφόρο ανυψωτικό x T Σχ. 42 UC8000F , μεταφορά με γερανό [1] Γάντζος γερανού με ασφάλεια [2] Κρίκοι μεταφοράς Uni Condens 8000 F (2018/02) 71

72 Τοποθέτηση Λέβητες συμπύκνωσης Μονάδα UC8000F Διαστάσεις λέβητα X Πίν. 22 Αποστάσεις των κρίκων μεταφοράς του λέβητα συμπύκνωσης UC8000F Λέβητες UC8000F συμπύκνωσης Διαστάσεις λέβητα Μονάδα X Πίν. 23 Αποστάσεις των κρίκων μεταφοράς του λέβητα συμπύκνωσης UC8000F Λέβητες UC8000F συμπύκνωσης Διαστάσεις λέβητα Μονάδα X Πίν. 24 Αποστάσεις των κρίκων μεταφοράς του λέβητα συμπύκνωσης UC8000F Ελάχιστες τιμές τοποθέτησης Οι ελάχιστες τιμές τοποθέτησης στους πίνακες 25 έως τους πίνακες 27 αντιστοιχούν στην κατάσταση παράδοσης του λέβητα συμπύκνωσης, μείον τις τιμές για την πόρτα καυστήρα και το στόμιο καυσαερίων. Η πόρτα καυστήρα και το στόμιο καυσαερίων (στα μοντέλα UC8000F /UC8000F ) μπορούν να αφαιρεθούν, αν ο χώρος τοποθέτησης είναι στενός. Οι ελάχιστες τιμές πλάτους και ύψους αφορούν λέβητα χωρίς θερμομόνωση και επένδυση. Λέβητες UC8000F συμπύκνωσης Διαστάσεις λέβητα Μονάδα Ελάχιστο μήκος Ελάχιστο πλάτος Ελάχιστο ύψος Ελάχιστο βάρος kg Πίν. 25 Ελάχιστες τιμές τοποθέτησης των λεβήτων συμπύκνωσης UC8000F Λέβητες UC8000F συμπύκνωσης Διαστάσεις λέβητα Μονάδα Ελάχιστο μήκος Ελάχιστο πλάτος Ελάχιστο ύψος Ελάχιστο βάρος kg Πίν. 26 Ελάχιστες τιμές τοποθέτησης των λεβήτων συμπύκνωσης UC8000F Λέβητες UC8000F συμπύκνωσης Διαστάσεις λέβητα Μονάδα Ελάχιστο μήκος Ελάχιστο πλάτος Ελάχιστο ύψος Ελάχιστο βάρος kg Πίν. 27 Ελάχιστες τιμές τοποθέτησης των λεβήτων συμπύκνωσης UC8000F Uni Condens 8000 F (2018/02)

73 Τοποθέτηση 9.2 Διάταξη χώρων τοποθέτησης Τροφοδοσία αέρα καύσης Η διάταξη των χώρων τοποθέτησης και η τοποθέτηση των λεβήτων αερίου και πετρελαίου πρέπει να πραγματοποιείται σύμφωνα με τους κατά τόπο οικοδομικούς κανονισμούς και τις κανονιστικές διατάξεις για την καύση. Πρέπει να διασφαλίζεται επαρκής παροχή καθαρού αέρα. Συνιστούμε να προβλέψετε το ελεύθερο μέγεθος των ανοιγμάτων αέρα καύσης σύμφωνα με τον παρακάτω πίνακα. Τα στοιχεία ισχύουν για ένα λέβητα. Πρόσθετοι καταναλωτές αέρα παροχής (π.χ. συμπιεστές) πρέπει να λαμβάνονται πρόσθετα υπόψη κατά τον καθορισμό μεγέθους. Οι λέβητες συμπύκνωσης Uni Condens 8000 F είναι εγκεκριμένοι μόνο για λειτουργία με παροχή αέρα από τον χώρο εγκατάστασης. Λέβητες συμπύκνωσης UC8000F Διαστάσεις λέβητα Μονάδα Ελεύθερη διατομή ανοίγματος σε cm Πίν. 28 Ελεύθερο μέγεθος ανοιγμάτων αέρα καύσης για λέβητες συμπύκνωσης UC8000F Λέβητες συμπύκνωσης UC8000F Διαστάσεις λέβητα Μονάδα Ελεύθερη διατομή ανοίγματος σε cm Πίν. 29 Ελεύθερο μέγεθος ανοιγμάτων αέρα καύσης για λέβητες συμπύκνωσης UC8000F Λέβητες συμπύκνωσης UC8000F Διαστάσεις λέβητα Μονάδα Ελεύθερη διατομή ανοίγματος σε cm Πίν. 30 Ελεύθερο μέγεθος ανοιγμάτων αέρα καύσης για λέβητες συμπύκνωσης UC8000F Βασικές απαιτήσεις Τα ανοίγματα και οι αγωγοί αέρα καύσης δεν επιτρέπεται να σφραγίζονται ή να καλύπτονται. Όταν υπάρχουν ρυθμιζόμενα κλαπέ προσαγωγής αέρα, η καύση επιτρέπεται να ξεκινήσει, αφού πρώτα ανοίξει πλήρως το κλαπέ προσαγωγής αέρα (ανάδραση χαμηλού δυναμικού στο σύστημα ελέγχου καυστήρα μέσω τερματικού διακόπτη ασφαλείας). Η απαιτούμενη διατομή δεν επιτρέπεται να περιορίζεται από πώμα ή πλέγμα. Η επαρκής παροχή αέρα καύσης μπορεί να αποδειχθεί και με άλλον τρόπο. Για τις εγκαταστάσεις καύσης υγραερίου ισχύουν ειδικές απαιτήσεις. Uni Condens 8000 F (2018/02) 73

74 Τοποθέτηση Τοποθέτηση εγκαταστάσεων καύσης Η τοποθέτηση εγκαταστάσεων καύσης αερίου με συνολική ονομαστική θερμική ισχύ άνω των 100 kw επιτρέπεται μόνο σε χώρους οι οποίοι: δεν χρησιμοποιούνται για άλλον σκοπό δεν διαθέτουν κανένα άνοιγμα προς άλλους χώρους, με εξαίρεση τις πόρτες διαθέτουν πόρτες στεγανές που κλείνουν αυτόματα ή διαθέτουν δυνατότητα αερισμού. Οι καυστήρες και οι διατάξεις παροχής καυσίμου των εγκαταστάσεων καύσης πρέπει να μπορούν να απενεργοποιηθούν οποιαδήποτε στιγμή μέσω ενός διακόπτη που βρίσκεται εκτός του χώρου τοποθέτησης (διακόπτης έκτακτης ανάγκης). Εκτός από τον διακόπτη έκτακτης ανάγκης πρέπει να υπάρχει και πινακίδα με την επιγραφή «ΔΙΑΚΟΠΤΗΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΥΣΗΣ». Εκτός από τις παραπάνω προϋποθέσεις, η τοποθέτηση εγκαταστάσεων καύσης επιτρέπεται και σε άλλους χώρους, εφόσον η χρήση αυτών των χώρων το απαιτεί και εφόσον είναι δυνατή η ασφαλής λειτουργία των εγκαταστάσεων καύσης ή οι χώροι βρίσκονται σε ανεξάρτητα κτήρια που χρησιμεύουν αποκλειστικά στη λειτουργία των εγκαταστάσεων καύσης και στην αποθήκευση του καυσίμου. Η τοποθέτηση εγκαταστάσεων καύσης με παροχή αέρα από τον χώρο εγκατάστασης δεν επιτρέπεται: σε κλιμακοστάσια, εκτός των κατοικιών με 2 ή λιγότερα διαμερίσματα σε γενικά προσβάσιμους διαδρόμους που χρησιμοποιούνται ως οδοί διάσωσης και σε γκαράζ. Χώροι με συστήματα αναρρόφησης αέρα Η τοποθέτηση εγκαταστάσεων καύσης με παροχή αέρα από τον χώρο εγκατάστασης επιτρέπεται σε χώρους με συστήματα αναρρόφησης αέρα μόνο εφόσον μέσω διατάξεων ασφαλείας αποτρέπεται η ταυτόχρονη λειτουργία εγκαταστάσεων καύσης και συστημάτων αναρρόφησης αέρα μέσω κατάλληλων διατάξεων ασφαλείας επιτηρείται η απαγωγή καυσαερίων ή τα καυσαέρια απάγονται μέσω των συστημάτων αναρρόφησης αέρα ή διασφαλίζεται ότι μέσω των συστημάτων αυτών δεν μπορεί να δημιουργηθεί επικίνδυνη υποπίεση. Θερμικός διακόπτης ασφαλείας Οι εγκαταστάσεις καύσης αερίου ή οι αγωγοί καυσίμων ακριβώς πριν από τις συγκεκριμένες εγκαταστάσεις καύσης αερίου πρέπει να είναι εξοπλισμένοι με θερμικό διακόπτη ασφαλείας (ΤΑΕ) ( σελίδα 87). 9.3 Διαστάσεις τοποθέτησης Το κτιστό ή τσιμεντένιο θεμέλιο λέβητα θα πρέπει να έχει ύψος 5 cm έως 10 cm, ώστε να διασφαλίζεται η απαγωγή συμπυκνώματος, θα πρέπει να αντιστοιχεί στις διαστάσεις του λέβητα και για λόγους ηχοπροστασίας θα πρέπει να μην εκτείνεται έως τα πλευρικά τοιχώματα του χώρου τοποθέτησης. Για την ηχομόνωση ( σελίδα 81 και επ.) πρέπει να προβλέπεται επιπλέον ελεύθερος χώρος. Για τη διευκόλυνση των εργασιών συναρμολόγησης, συντήρησης και σέρβις συνιστώνται μεγαλύτερες αποστάσεις από τους τοίχους. Οι εγκαταστάσεις καύσης και οι αγωγοί καυσαερίων (σε θερμοκρασίες καυσαερίων έως 160 C) πρέπει να έχουν τέτοια απόσταση ή θωράκιση από τα εύφλεκτα εξαρτήματα ή εντοιχισμένα έπιπλα, ώστε με ονομαστική θερμική ισχύ να μην είναι δυνατή η ανάπτυξη θερμοκρασιών μεγαλύτερων από 85 C. Πρέπει να τηρούνται οι αναφερόμενες ελάχιστες διαστάσεις Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F (100) ) (700) 2) 820 1) A 1 L BR ) 200 (0) il Σχ. 44 Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F (διαστάσεις σε, οι τιμές σε παρενθέσεις είναι οι ελάχιστες αποστάσεις) 1) Οι διαστάσεις τοποθέτησης είναι μικρότερες ( πίν. 25 στη σελίδα 72) 2) Η διάσταση εξαρτάται επίσης από το μήκος καυστήρα L BR Διαστάσεις λέβητα Απόσταση A 1 [] (400) (400) (460) Πίν. 31 Συνιστώμενες αποστάσεις από τον τοίχο για την τοποθέτηση λεβήτων συμπύκνωσης UC8000F (ελάχιστες τιμές σε παρενθέσεις) 74 Uni Condens 8000 F (2018/02)

75 Τοποθέτηση Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F A 1 B 800 1) 400 (100) L (0) A 2 L BR il Σχ. 45 Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F (διαστάσεις σε, οι τιμές σε παρενθέσεις είναι οι ελάχιστες αποστάσεις) 1) Με πλευρικό στήριγμα πίνακα ελέγχου ( σελίδα 87) Διαστάσεις λέβητα Απόσταση A 1 1) Απόσταση A 2 2) Μήκος L 1 Μήκος L 2 Πλάτος Β 2) [] [] [] [] [] (460) 1700 (1200) (500) 1700 (1200) (600) 1750 (1250) (700) 2000 (1500) Πίν. 32 Συνιστώμενες αποστάσεις από τον τοίχο για την τοποθέτηση λεβήτων συμπύκνωσης UC8000F (ελάχιστες τιμές σε παρενθέσεις) 1) Η διάσταση A 2 εξαρτάται επίσης από το μήκος καυστήρα L BR 2) Οι διαστάσεις τοποθέτησης είναι μικρότερες ( πίν. 26, σελίδα 72) Uni Condens 8000 F (2018/02) 75

76 Τοποθέτηση Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F A H L BR 9.4 Υποδείξεις για την εγκατάσταση Εγκατάσταση σωλήνων Διασφαλίστε την εξαέρωση του λέβητα. Σε ανοικτές εγκαταστάσεις, οδηγήστε τις σωληνώσεις ανοδικά προς το δοχείο διαστολής. Μην τοποθετείτε συστολή σωλήνα σε οριζόντιους αγωγούς. Τοποθετήστε τις σωληνώσεις χωρίς τάση. A S B GR L Ηλεκτρική εγκατάσταση Απαιτείται σταθερή σύνδεση κατά VDE 0100, VDE 0116 και VDE Ενδεχομένως να απαιτείται η τήρηση των κατά τόπο κανονισμών. Προσέξτε τη σωστή τοποθέτηση των καλωδίων και των τριχοειδών σωλήνων. B L RG Πρώτη θέση σε λειτουργία Πρέπει να ελεγχθεί η ποιότητα του νερού πλήρωσης και συμπλήρωσης ( σελίδα 53). Πριν από την πλήρωση ξεπλύνετε ολόκληρη την εγκατάσταση θέρμανσης. A V T Έλεγχος στεγανότητας Η στεγανότητα πρέπει να ελεγχθεί κατά DIN Η πίεση ελέγχου ανέρχεται στο 1,3-πλάσιο της πίεσης λειτουργίας, ωστόσο τουλάχιστον σε 1 bar. Σε κλειστές εγκαταστάσεις, πριν από τον έλεγχο πίεσης αποσυνδέστε τη βαλβίδα ασφαλείας και το δοχείο διαστολής με μεμβράνη. Σχ. 46 Διαστάσεις τοποθέτησης για λέβητες συμπύκνωσης UC8000F (διαστάσεις σε, οι τιμές σε παρενθέσεις είναι οι ελάχιστες αποστάσεις) Μονάδα A 1) H 1000 (800) 2)3) A V 1800 (900) A S 400 (50) Μέγεθος λέβητα [kw] (800) 1800 (1100) 400 (50) 1) Στην περίπτωση χρήσης σιγαστήρα καυσαερίων πρέπει να ληφθούν υπόψη οι διαστάσεις τοποθέτησής του 1000 (800) 1800 (1100) 400 (50) L BR Μήκος του καυστήρα (800) L RG Απόσταση τοποθέτησης πίνακα ελέγχου Κανάλι καλωδίων Μήκος (L) θεμελίου Πλάτος (B) θεμελίου Πίν. 33 Συνιστώμενες αποστάσεις από τον τοίχο για την τοποθέτηση λεβήτων συμπύκνωσης UC8000F (ελάχιστες τιμές σε παρενθέσεις) 2) Λάβετε υπόψη τη διάσταση L BR (μήκος του καυστήρα) σε συνάρτηση με το άνοιγμα καυστήρα 3) Η διάσταση εξαρτάται από το μήκος καυστήρα. Παράδοση Κατατοπίστε τον ιδιοκτήτη κατά την παράδοση της εγκατάστασης σχετικά με τη λειτουργία και τον χειρισμό. Παραδώστε τα τεχνικά έγγραφα στον ιδιοκτήτη. Εξηγήστε τις προδιαγραφές συντήρησης ( σελίδα 48) και προτείνετε τη σύναψη σύμβασης συντήρησης και επιθεώρησης. 76 Uni Condens 8000 F (2018/02)

77 Τοποθέτηση 9.5 Πρόσθετος εξοπλισμός για τον τεχνικό εξοπλισμό ασφαλείας κατά DIN EN Προστασία από έλλειψη νερού ως προστασία από υπερθέρμανση Κατά DIN EN Κατά απαιτείται για την προστασία του λέβητα έναντι υπερθέρμανσης η προστασία από έλλειψη νερού. Περιοριστής ελάχιστης πίεσης και επιτηρητής ελάχιστης πίεσης Το DIN EN επιτρέπει εναλλακτικά αντί της προστασίας από έλλειψη νερού τη χρήση εγκεκριμένου περιοριστή ελάχιστης πίεσης. Μια οικονομική εναλλακτική λύση, αντί της προστασίας από έλλειψη νερού, αποτελεί σε εγκαταστάσεις θέρμανσης με ισχύ < 300 kw ο επιτηρητής ελάχιστης πίεσης που προσφέρει η Bosch ( Πίνακας 34). Οι λέβητες UC8000F και UC8000F σε μέγεθος έως 240 kw διαθέτουν στο πίσω μέρος τους ένα στόμιο για την απλή συναρμολόγηση του επιτηρητή ελάχιστης πίεσης. Για το UC8000F παρέχεται περιοριστής ελάχιστης πίεσης ως πρόσθετος εξοπλισμός, για την τοποθέτηση σε σωλήνα με αναμονές εξοπλισμού ασφαλείας. Μπορείτε να προμηθευτείτε και τα δύο εξαρτήματα πρόσθετου εξοπλισμού από τη Bosch. Περιοριστής στάθμης νερού (προστασία από έλλειψη νερού) Σε ισχύ λέβητα > 300 kw και άνω, η Bosch προσφέρει για τον UC8000F έναν οικονομικό περιοριστή στάθμης νερού ( πίνακας 34). Για τη συναρμολόγησή του, όλοι οι ενδεικνυόμενοι λέβητες συμπύκνωσης UC8000F διαθέτουν στο επάνω μέρος τους ένα ειδικό συνδετικό στόμιο ( σελίδα 36). Σε σύγκριση με τη συνήθη συναρμολόγηση στην προσαγωγή του συστήματος θέρμανσης, μειώνεται το συνολικό ύψος κατασκευής του λέβητα. Για τα μεγέθη λέβητα 310 kw διατίθεται επιτηρητής ελάχιστης πίεσης. Μπορεί να βιδωθεί με έναν σύνδεσμο στην πίσω πλευρά του λέβητα. Τα παρακάτω εξαρτήματα εξοπλισμού αποτελούν συστατικό μέρος της εξέτασης τύπου ΕΚ. Συνιστούμε επομένως την αγορά του τεχνικού εξοπλισμού ασφαλείας μαζί με τον λέβητα. Ο παρακάτω τεχνικός εξοπλισμός ασφαλείας περιλαμβάνεται στην εξέταση τύπου των λεβήτων: Εξάρτημα τεχνικής ασφάλειας Επιτηρητής ελάχιστης πίεσης 1) ως προστασία από έλλειψη νερού Περιοριστής ελάχιστης πίεσης ως προστασία από έλλειψη νερού Περιοριστής στάθμης νερού ως προστασία από έλλειψη νερού Παραλλαγές τεχνικού εξοπλισμού ασφαλείας + Απαιτείται Δεν απαιτείται Χρήση σε διαστάσεις λέβητα Ισχύς λέβητα < 300 kw Κατασκευαστής Πιστοποίηση καταλληλότητας Fantini Cosmi B01AS1 Τεκμηριωμένη καταλληλότητα μέσω έκθεσης δοκιμής Ισχύς λέβητα > 300 kw Sauter DSL 143 F001 TÜV ID 6022 Ισχύς λέβητα > 300 kw Sasserath SYR TÜV.HWB..190 Περιοριστής μέγιστης πίεσης Ισχύς λέβητα > 300 kw Sauter DSH 143 F001 TÜV ID 6982 Θερμικό ασφαλείας Ισχύς λέβητα > 300 kw Sauter TUC 407 F001 2) TÜV ID: Πίν. 34 Σήμα έγκρισης πρόσθετου τεχνικού εξοπλισμού ασφαλείας κατά EN 12828:2012 για τους λέβητες συμπύκνωσης UC8000F ) Με καλώδιο σύνδεσης και βύσμα για πίνακες ελέγχου Bosch, με έγκριση μόνο έως 300 kw. Για μεγέθη λέβητα > 300 kw απαιτείται κατά EN 12828:2012 προστασία από έλλειψη νερού ή κατάλληλη εναλλακτική λύση, π.χ. περιοριστής ελάχιστης πίεσης. 2) Θερμικό ασφαλείας εναλλακτικά αντί δοχείου εκτόνωσης Παραλλαγή τεχνικού εξοπλισμού ασφαλείας t R 105 C, STB με θερμοκρασία απενεργοποίησης 110 C κατά DIN-EN Λέβητας 300 kw > 300 kw Συγκρότημα βαλβίδων ασφαλείας, βασικός + + εξοπλισμός Περιοριστής μέγιστης πίεσης + Σετ STB και περιοριστής μέγιστης πίεσης + 1) Περιοριστής ελάχιστης πίεσης 2) + 2) Πίν. 35 Παραλλαγές τεχνικού εξοπλισμού ασφαλείας για τους λέβητες συμπύκνωσης Uni Condens 8000 F 1) Αντί για το δοχείο εκτόνωσης κατά DIN EN σε εγκαταστάσεις με tr105 (STB 110 C). 2) Αντί της προστασίας από έλλειψη νερού, συνιστώμενη λύση σε λέβητες > 300 kw κατά DIN EN σε εγκαταστάσεις με tr 105 (STB 110 C). Uni Condens 8000 F (2018/02) 77

78 Τοποθέτηση Απαιτήσεις για τα εναλλακτικά εξαρτήματα τεχνικού εξοπλισμού ασφαλείας και περαιτέρω εξαρτήματα εξοπλισμού Αν χρησιμοποιούνται διαφορετικοί τύποι τεχνικού εξοπλισμού ασφαλείας από αυτούς που αναφέρονται στον πίνακα 34, πρέπει να τηρούνται υποχρεωτικά οι παρακάτω υποδείξεις, διαφορετικά ακυρώνεται η έγκριση τύπου του λέβητα! Απαιτήσεις για τη βαλβίδα ασφαλείας Κάθε λέβητας μιας εγκατάστασης θέρμανσης πρέπει να διαθέτει τουλάχιστον μια βαλβίδα ασφαλείας για την προστασία της εγκατάστασης από υπέρβαση της μέγιστης πίεσης λειτουργίας. Αν ο λέβητας δεν είναι εξοπλισμένος εργοστασιακά με βαλβίδα ασφαλείας, πρέπει να τοποθετηθεί μια τέτοια βαλβίδα όσο το δυνατόν πιο κοντά στον λέβητα. Στην περίπτωση χρήσης περισσότερων βαλβίδων ασφαλείας, η μικρότερη βαλβίδα πρέπει να έχει απόδοση εκροής > 40 % ολόκληρης της παροχής. Μια βαλβίδα ασφαλείας πρέπει να είναι διαμορφωμένη με τρόπο τέτοιο, ώστε να παρέχεται ασφάλεια για ολόκληρη την πίεση στην εγκατάσταση ή σε μέρη της εγκατάστασης. Οι βαλβίδες ασφαλείας πρέπει να συμμορφώνονται με τις παρακάτω απαιτήσεις: Οι βαλβίδες ασφαλείας πρέπει να έχουν ελάχιστη διάμετρο DN 15. Οι βαλβίδες ασφαλείας πρέπει να ανοίγουν υπό πίεση που δεν υπερβαίνει τη μέγιστη πίεση σύνδεσης της εγκατάστασης. Οι βαλβίδες ασφαλείας πρέπει να μπορούν να αποτρέψουν τυχόν υπέρβαση της μέγιστης πίεσης λειτουργίας κατά περισσότερο από 10 %. Σε μέγιστη πίεση λειτουργίας 3 bar επιτρέπεται ωστόσο υπέρβαση 0,5 bar. Οι βαλβίδες ασφαλείας πρέπει να είναι τοποθετημένες με τρόπο τέτοιο, ώστε η απώλεια πίεσης του αγωγού εισόδου 3 % και η απώλεια πίεσης του αγωγού εκροής 10 % να μην υπερβαίνει την πίεση ρύθμισης της βαλβίδας ασφαλείας. Οι βαλβίδες ασφαλείας πρέπει να είναι εύκολα προσβάσιμες και τοποθετημένες απευθείας στον αγωγό προσαγωγής του λέβητα. Ανάμεσα στον λέβητα και στις βαλβίδες ασφαλείας δεν επιτρέπεται να βρίσκεται καμία βαλβίδα απομόνωσης. Προκειμένου να διασφαλίζεται η ασφαλής απορροή του νερού και τυχόν ατμού, πρέπει το στόμιο απαγωγής της βαλβίδας ασφαλείας να έχει τις κατάλληλες διαστάσεις και να είναι σωστά τοποθετημένο. Οι λέβητες με ισχύ μεγαλύτερη από 300 kw πρέπει στον αγωγό εκκένωσης κοντά στη βαλβίδα να διαθέτουν δοχείο εκτόνωσης. Το δοχείο εκτόνωσης πρέπει να είναι συνδεδεμένο με αγωγό εκκένωσης ατμού που καταλήγει σε υπαίθριο χώρο και πρέπει να διαθέτει ασφαλή αγωγό εξόδου νερού. Το ίδιο ισχύει και για εναλλάκτες θερμότητας, στους οποίους δεν μπορεί να αποκλειστεί ο σχηματισμός ατμού σε περίπτωση βλάβης στην εγκατάσταση. Δεν απαιτείται δοχείο εκτόνωσης, αν κάθε λέβητας ή εναλλάκτης θερμότητας διαθέτει πρόσθετο θερμικό και εγκεκριμένο περιοριστή πίεσης. Απαιτήσεις για το θερμικό ασφαλείας Πρέπει να χρησιμοποιούνται κατάλληλες συσκευές για την ενεργοποίηση (π.χ. συσκευές με έγκριση τύπου με σήμανση TÜV. STB ή συσκευές κατά EN (τύπος συσκευής 2) ή EN 14597). Για τη ρύθμιση του θερμικού ασφαλείας λάβετε υπόψη την υπόδειξη στο κεφάλαιο 5.5. Δεν επιτρέπεται η χρήση επιτηρητών με χρονοκαθυστέρηση. Ο ρυθμιστής τοποθετείται συνήθως με το σετ αισθητήρων στο προβλεπόμενο στόμιο μούφας με κυάθιο εμβάπτισης. Σε άλλες συσκευές πρέπει να ελεγχθεί η κατάσταση τοποθέτησης. Το κυάθιο εμβάπτισης παραδίδεται βιδωμένο από το εργοστάσιο. Απαιτήσεις για τον περιοριστή μέγιστης πίεσης Πρέπει να χρησιμοποιούνται κατάλληλες συσκευές για την ενεργοποίηση, όταν αυξάνεται η πίεση (π.χ. συσκευές με έγκριση τύπου και σήμανση TÜV. SDB S ). Λάβετε υπόψη τις υποδείξεις στις οδηγίες εγκατάστασης. Δεν επιτρέπεται η χρήση επιτηρητών με χρονοκαθυστέρηση. Ο περιοριστής είναι συνδεδεμένος στο σετ ασφαλείας λέβητα ( κεφάλαιο 9.5.4) Δυνατότητα σύνδεσης με G ½. Απαιτήσεις για τον επιτηρητή ελάχιστης πίεσης ως ασφάλεια έλλειψης νερού Πρέπει να χρησιμοποιούνται κατάλληλες συσκευές για την ενεργοποίηση, όταν μειώνεται η πίεση (π.χ. συσκευές με έγκριση τύπου και σήμανση TÜV. SDB F ). Λάβετε υπόψη τις υποδείξεις στις οδηγίες εγκατάστασης. Δεν επιτρέπεται η χρήση επιτηρητών με χρονοκαθυστέρηση. Ο περιοριστής είναι συνδεδεμένος στο σετ ασφαλείας λέβητα ( κεφάλαιο 9.5.4) Δυνατότητα σύνδεσης με G ½. Απαιτήσεις για τον περιοριστή ελάχιστης πίεσης ως προστασία από έλλειψη νερού Πρέπει να χρησιμοποιούνται κατάλληλες συσκευές για την ενεργοποίηση, όταν μειώνεται η πίεση (π.χ. συσκευές με έγκριση τύπου και σήμανση TÜV. SDB F ). Λάβετε υπόψη τις υποδείξεις στις οδηγίες εγκατάστασης. Ο περιοριστής είναι συνδεδεμένος στο σετ ασφαλείας λέβητα ( κεφάλαιο 9.5.4) Δυνατότητα σύνδεσης με G ½. Απαιτήσεις για τον ρυθμιστή στάθμης νερού ως ασφάλεια έλλειψης νερού Πρέπει να χρησιμοποιούνται κατάλληλες συσκευές για την ενεργοποίηση όταν υπάρχει έλλειψη νερού (π.χ. συσκευές με έγκριση τύπου και σήμανση TÜV.HWB... η TÜV.WB...). Ο περιοριστής στάθμης νερού τοποθετείται στον λέβητα, δυνατότητα σύνδεσης G Uni Condens 8000 F (2018/02)

79 Τοποθέτηση Απαιτήσεις για τον καυστήρα Καυστήρας πετρελαίου πιστοποιημένος κατά EN 267. Καυστήρας αερίου πιστοποιημένος κατά EN 676. Πρέπει να τηρούνται οι οδηγίες περί ΗΜΣ και χαμηλής τάσης καθώς και οι λοιπές σχετικές ευρωπαϊκές οδηγίες. Λάβετε υπόψη τις υποδείξεις του κεφαλαίου Σύστημα ελέγχου λέβητα Τηρείτε την οδηγία ΗΜΣ και την οδηγία περί χαμηλής τάσης. Λάβετε υπόψη τις υποδείξεις του κεφαλαίου Συγκρότημα βαλβίδων ασφαλείας λέβητα κατά DIN EN Για την τοποθέτηση του εξοπλισμού τεχνικής ασφαλείας στο UC8000F απαιτείται ενδιάμεσο εξάρτημα προσαγωγής και σωλήνας με αναμονές εξοπλισμού ασφαλείας H Εκδόσεις: DN 65/80/100/125 Σύνδεση H [] DN DN DN Πίν. 36 Ύψος συγκροτήματος βαλβίδων ασφαλείας λεβήτων συμπύκνωσης UC8000F Η συσκευασία του συγκροτήματος βαλβίδων ασφαλείας λέβητα περιλαμβάνει ένα πλήρες σετ φλαντζών στεγάνωσης και οδηγίες τοποθέτησης. Σχ il Συγκρότημα βαλβίδων ασφαλείας λέβητα κατά DIN EN (ενδιάμεσο εξάρτημα προσαγωγής με σωλήνα με αναμονές εξοπλισμού ασφαλείας και βαλβίδες) για τους λέβητες συμπύκνωσης UC8000F (διαστάσεις σε ) il Σχ. 47 Σωλήνας με αναμονές εξοπλισμού ασφαλείας για την τοποθέτηση στο ενδιάμεσο εξάρτημα προσαγωγής του συγκροτήματος βαλβίδων ασφαλείας λεβήτων συμπύκνωσης UC8000F (διαστάσεις σε ) [1] Σύνδεση περιοριστή μέγιστης πίεσης (½ ") [2] Σύνδεση 2ου περιοριστή μέγιστης πίεσης (½ ") [3] Σύνδεση για μανόμετρο (½ ") [4] Σύνδεση σωλήνα με αναμονές εξοπλισμού ασφαλείας και ενδιάμεσο εξάρτημα προσαγωγής μέσω βαλβίδας με πώμα με βάνα πλήρωσης και εκκένωσης (μεταγωγή από 1" σε ¾ ") [1] Ενδιάμεσο εξάρτημα προσαγωγής [2] Κυάθιο εμβάπτισης με θερμόμετρο [3] Αυτόματη βαλβίδα εξαέρωσης [4] Σωλήνας με αναμονές εξοπλισμού ασφαλείας [5] Σύνδεση περιοριστή μέγιστης πίεσης (½ ") [6] Σύνδεση 2ου περιοριστή μέγιστης πίεσης (½ ") [7] Βάνα απομόνωσης μανόμετρου με μηχάνημα ελέγχου και μανόμετρο [8] Σύνδεση για μανόμετρο (½ ") [9] Σύνδεση σωλήνα με αναμονές εξοπλισμού ασφαλείας και ενδιάμεσο εξάρτημα προσαγωγής μέσω βαλβίδας με πώμα με βάνα πλήρωσης και εκκένωσης (μεταγωγή από 1" σε ¾ ") [10] Σύνδεση διάταξης ελέγχου θερμοκρασίας [11] Σύνδεση για 2ο θερμικό ασφαλείας Uni Condens 8000 F (2018/02) 79

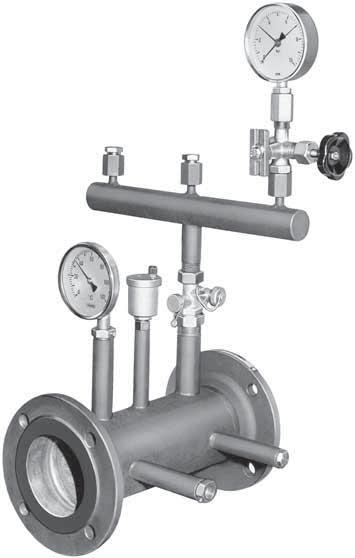

80 Τοποθέτηση Για το UC8000F απαιτείται μόνο ένας σωλήνας με αναμονές εξοπλισμού ασφαλείας, ο οποίος συνδέεται απευθείας στο προβλεπόμενο στόμιο. Ο σωλήνας με αναμονές εξοπλισμού ασφαλείας διαθέτει συνδέσεις για μανόμετρο, περιοριστή ελάχιστης πίεσης και 2 περιοριστές μέγιστης πίεσης T Σχ. 49 Σωλήνας με αναμονές εξοπλισμού ασφαλείας για την τοποθέτηση στο ενδιάμεσο εξάρτημα προσαγωγής του συγκροτήματος βαλβίδων ασφαλείας λεβήτων συμπύκνωσης UC8000F (διαστάσεις σε ) [1] Σύνδεση περιοριστή μέγιστης πίεσης (½ ") [2] Σύνδεση 2ου περιοριστή μέγιστης πίεσης (½ ") [3] Σύνδεση περιοριστή ελάχιστης πίεσης (½ ") [4] Σύνδεση για μανόμετρο (½ ") [5] Σύνδεση σωλήνα με αναμονές εξοπλισμού ασφαλείας και ενδιάμεσο εξάρτημα προσαγωγής μέσω βαλβίδας με πώμα με βάνα πλήρωσης και εκκένωσης (μεταγωγή από 1" σε ¾ ") 80 Uni Condens 8000 F (2018/02)

81 Τοποθέτηση 9.6 Πρόσθετος εξοπλισμός ηχομόνωσης Απαιτήσεις Η αναγκαιότητα και το εύρος των μέτρων για την ηχομόνωση εξαρτώνται από την ηχοστάθμη και τη συνεπαγόμενη ηχορύπανση. Η Bosch προσφέρει για ηχομόνωση 3 διατάξεις ειδικά προσαρμοσμένες στους λέβητες συμπύκνωσης, οι οποίες μπορούν να συμπληρωθούν με επιπλέον λύσεις ηχοπροστασίας παρεχόμενες από τον πελάτη. Ο πελάτης μπορεί να χρησιμοποιήσει π.χ. κολάρα σωλήνων με δυνατότητα μείωσης του κτυπογενούς θορύβου, συνδέσμους διαστολής στους αγωγούς σύνδεσης και ελαστικές συνδέσεις με το κτίριο. Οι διατάξεις για την ηχομόνωση απαιτούν πρόσθετο χώρο, που πρέπει να λαμβάνεται υπόψη κατά το σχεδιασμό Ηχομονωτικά καλύμματα καυστήρων Bosch Τα ηχομονωτικά καλύμματα καυστήρων ελαττώνουν τους θορύβους αναρρόφησης και καύσης των καυστήρων πετρελαίου και αερίου πιεστικού τύπου, που προκαλούνται από την περιδίνιση και τις διακυμάνσεις πίεσης στον θάλαμο καύσης. Μειώνουν τον αερομεταφερόμενο θόρυβο που δημιουργείται από τον καυστήρα καθώς και τη στάθμη ηχητικής πίεσης στον χώρο τοποθέτησης από 10 db(a) έως 18 db(a) (άθροισμα στάθμης). Τα ηχομονωτικά καλύμματα καυστήρων πρέπει να συνδυάζονται πάντα με επιπλέον μέτρα ηχομόνωσης, π.χ. βάσεις λέβητα για μόνωση κατά του κτυπογενούς θορύβου ή σιγαστήρες καυσαερίων, προκειμένου να διασφαλίζεται αποτελεσματική ηχομόνωση. Το ηχομονωτικό κάλυμμα καυστήρα Bosch αποτελείται από χαλύβδινο περίβλημα που περικλείει πλήρως τον καυστήρα. Ο αέρας καύσης αναρροφάται από τον καυστήρα μέσω ενός μεγάλου καναλιού με ηχομόνωση. Πρέπει ωστόσο να εκτελεστεί έλεγχος των τιμών καύσης με και χωρίς ηχομονωτικό κάλυμμα καυστήρα, ώστε να μπορούν να γίνουν τυχόν απαραίτητες διορθώσεις στη ρύθμιση καυστήρα. Η σύνδεση στον λέβητα πραγματοποιείται χωρίς διάκενα με αφρώδες ηχομονωτικό υλικό και τροχίσκους με φρένα. Τα ρυθμιζόμενα σε ύψος τροχήλατα πέλματα επιτρέπουν την προσαρμογή ακριβείας στον εκάστοτε συνδυασμό λέβητα-καυστήρα καθώς και το απλό άνοιγμα του καυστήρα για εργασίες συναρμολόγησης και συντήρησης. Τα ηχομονωτικά καλύμματα καυστήρων Bosch είναι προσαρμοσμένα στη λειτουργία, στην εμφάνιση και στη σχεδίαση των λεβήτων Bosch. Μπορούν να χρησιμοποιηθούν με όλους τους συνήθεις καυστήρες πιεστικού τύπου πετρελαίου και αερίου ( εικόνα 50). Η επιλογή του ηχομονωτικού καλύμματος καυστήρα εξαρτάται από τις διαστάσεις του καυστήρα που χρησιμοποιείται αλλά και από τον λέβητα ( σελίδα 82). Ο επιπλέον αναγκαίος χώρος για το ηχομονωτικό κάλυμμα καυστήρα πρέπει να ληφθεί υπόψη κατά τον σχεδιασμό του χώρου τοποθέτησης. Πρόκειται για τον χώρο μπροστά από τον λέβητα που απαιτείται για την αφαίρεση του ηχομονωτικού καλύμματος καυστήρα. Συνήθως ο χώρος αυτός πρέπει να συνυπολογίζεται και για την πρόσβαση στον λέβητα για τον καθαρισμό. Για την ασφαλή λειτουργία του ηχομονωτικού καλύμματος καυστήρα, ο αγωγός καυσίμου πρέπει να τοποθετηθεί με ηχομόνωση. Το μονωτικό υλικό παραδίδεται μαζί με το ηχομονωτικό κάλυμμα καυστήρα. Σχ. 50 L D [db] il Ηχομονωτικό κάλυμμα καυστήρα πετρελαίου f A [Hz] il Σχ. 51 Μείωση στάθμης ηχητικής πίεσης με ηχομονωτικά καλύμματα καυστήρων Bosch (διαστάσεις σελίδα 82) f A Συχνότητα L D Μείωση στάθμης ηχητικής πίεσης (απόσβεση) I Ηχομονωτικό κάλυμμα καυστήρα SH I II Ηχομονωτικό κάλυμμα καυστήρα SH II II I Uni Condens 8000 F (2018/02) 81

82 Τοποθέτηση Διαστάσεις ηχομονωτικών καλυμμάτων καυστήρων Bosch B L B 1 L 1 40 H 3 L 2 H 2 H 1 H H G 50 H min Σχ. 52 Διαστάσεις ηχομονωτικών καλυμμάτων καυστήρων Bosch για λέβητες συμπύκνωσης UC8000F (διαστάσεις σε ) Μέγεθος καλύμματος Λέβητας συμπύκνωσης (μέγεθος λέβητα) SH I UC8000F ( ) SH II a UC8000F ( ) Ειδικά μεγέθη UC8000F ( ) il Μήκος Ύψος Πλάτος Βάρος L L 1 L 2 H 1 H 2 H 3 H G H min B B 1 (περ.) [] [] [] [] [] [] [] [] [] [] [kg] Ειδική έκδοση, απαιτείται υποχρεωτικά καθορισμός των τεχνικών στοιχείων (διαστάσεις) Λεπτομέρειες τρέχων κατάλογος μεγεθών, λέβητες/εφαρμογές, πρόσθετος εξοπλισμός ηχομονωτικών καλυμμάτων καυστήρων Πίν. 37 Διαστάσεις και αντιστοίχιση λέβητα για τα ηχομονωτικά καλύμματα καυστήρων Bosch για λέβητες συμπύκνωσης UC8000F και UC8000F Για όλους τους λέβητες συμπύκνωσης απαιτείται η συνοδευτική παραγγελία βάσεων για τα ηχομονωτικά καλύμματα καυστήρων (κωδ.πρ. εξαρτήματος: ). 82 Uni Condens 8000 F (2018/02)

83 Τοποθέτηση Βάσεις λέβητα για μόνωση κατά του κτυπογενούς θορύβου και ηχομονωτικές ταινίες Οι βάσεις λέβητα για μόνωση κατά του κτυπογενούς Κατά τον σχεδιασμό των βάσεων λέβητα για μόνωση κατά θορύβου εμποδίζουν τη μετάδοση κτυπογενούς θορύβου του κτυπογενούς θορύβου πρέπει να ληφθεί υπόψη ότι στο θεμέλιο και στο κτήριο και χρησιμοποιούνται σε αλλάζει το ύψος τοποθέτησης του λέβητα και επομένως η συνδυασμό με τα UC8000F και UC8000F θέση των συνδέσεων για τις σωληνώσεις. Για την 640. Αποτελούνται από ράγες προφίλ U, στις οποίες έχουν αντιστάθμιση της διαδρομής των επιμηκών μονωτικών τοποθετηθεί επιμήκεις μονωτικοί βραχίονες σχήματος βραχιόνων και την περαιτέρω ελαχιστοποίηση της ( σχ. 53). Οι επιμήκεις μονωτικοί βραχίονες μετάδοσης θορύβου μέσω των συνδέσεων νερού αποτελούνται από έλασμα ελατηριωτού χάλυβα και συνιστάται επιπλέον η τοποθέτηση συνδέσμων διαστολής διαθέτουν επίστρωση από ηχομονωτικό βερνίκι για την στους αγωγούς νερού κυκλοφορίας. προστασία από τον αερόφερτο θόρυβο. Υπό φορτίο υποχωρούν περίπου 5. L GR B GR 5 B S B B 44 (39) 1) il Σχ. 53 Βάση για μόνωση κατά του κτυπογενούς θορύβου για τους λέβητες συμπύκνωσης Uni Condens 8000 F (διαστάσεις σε ) [1] Λέβητας [2] Ράγα προφίλ U [3] Επιμήκης μονωτικός βραχίονας [4] Επιφάνεια τοποθέτησης [5] Πλευρικός αναστολέας 1) Σε κατάσταση με φορτίο Η συσκευασία UC8000F περιλαμβάνει ειδικές ηχομονωτικές ταινίες από πολυουρεθάνη πάχους 12 για τη μείωση του κτυπογενούς θορύβου ( Σχ. 54 ) T Σχ. 54 Τοποθέτηση των ηχομονωτικών ταινιών στο UC8000F [1] Θέση των ηχομονωτικών ταινιών Uni Condens 8000 F (2018/02) 83

84 Τοποθέτηση Λέβητες συμπύκνωσης Διαστάσεις λέβητα Ράγα προφίλ U Διαστάσεις των επίμηκων μονωτικών βραχιόνων/ ηχομονωτικών ταινιών Βάρος Μήκος Πλάτος Πλάτος Πλήθος Μήκος Πλάτος L GR B S B GR B B [] [] [] [Τεμάχια ] [] [kg] UC8000F ,9 UC8000F , , ,2 12,2 12,7 12,7 UC8000F ) / Πίν. 38 Διαστάσεις των βάσεων με μόνωση κατά του κτυπογενούς θορύβου για τους λέβητες συμπύκνωσης Uni Condens 8000 F 1) Οι ηχομονωτικές ταινίες πρέπει να τοποθετηθούν εφαρμοστά στην αρχή και στο τέλος του λέβητα κάτω από το πλαίσιο του UC8000F Οι ηχομονωτικές ταινίες μόνωσης κατά του κτυπογενούς θορύβου περιλαμβάνονται στη συσκευασία του λέβητα Σιγαστήρας καυσαερίων Ένα σημαντικό μέρος των θορύβων καύσης μεταδίδεται μέσω της εγκατάστασης απαγωγής καυσαερίων στο κτίριο. Με τον σιγαστήρα καυσαερίων ( εικόνα 55) επιτυγχάνεται μείωση της στάθμης ηχητικής πίεσης περ. 10 db(a) στον αγωγό καυσαερίων. Η απώλεια πίεσης κυμαίνεται από 10 Pa έως 15 Pa και πρέπει να λαμβάνεται υπόψη κατά τον υπολογισμό των τιμών της εγκατάστασης απαγωγής καυσαερίων. Στην περίπτωση υψηλών απαιτήσεων ηχομόνωσης συνιστάται σιγαστήρας καυσαερίων παραλλήλων πλακών. Με αυτόν τον τύπο μπορεί να επιτευχθεί μείωση της στάθμης ηχητικής πίεσης περ. 30 db(a). Για τις εγκαταστάσεις συμπύκνωσης πρέπει να χρησιμοποιούνται αποκλειστικά σιγαστήρες καυσαερίων από ανοξείδωτο χάλυβα ανθεκτικό στη διάβρωση. Η επιλογή σιγαστήρα καυσαερίων γίνεται σύμφωνα με το ονομαστικό πλάτος του συνδέσμου καυσαερίων στον λέβητα και, αν χρειάζεται, σύμφωνα με τη μέγ. ροή μάζας καυσαερίων. Σιγαστήρας καυσαερίων από ανοξείδωτο χάλυβα με εκροή συμπυκνώματος DN 200 L1 54±2 L2 76±2 D1 DN 250 D2 D3 1) D1 D2 D3 L3 L2 L1 L il Σχ. 55 Σιγαστήρας καυσαερίων από ανοξείδωτο χάλυβα με εκροή συμπυκνώματος για τους λέβητες συμπύκνωσης Uni Condens 8000 F (διαστάσεις σε ) 1) Μόνο σε σιγαστήρα για αγωγό καυσαερίων: πτύχωση στο συνδετικό στόμιο μαζί με κολάρο σωλήνα και φλάντζα στεγάνωσης 84 Uni Condens 8000 F (2018/02)

85 Τοποθέτηση Τύπος σιγαστήρα καυσαερίων Σιγαστήρας καυσαερίων Μονάδα Σύνδεση αγωγού καυσαερίων DN 150 DN 180 DN 200 DN 250 DN 300 DN 350 Διαστάσεις L1 L2 L3 D εσωτερικ 149,7 179,7 199,7 249,5 299,5 349,5 ά D2 εξωτερικ ά D3 Βάρος kg 4,1 6,8 6,9 28,7 38,5 49,8 Διαστάσεις 63 Hz db 4,4 11,3 7,7 3,7 3,3 2,4 τοποθέτησης 125 Hz db 5,1 9,6 6,9 4,4 5,3 3,6 μόνωσης 250 Hz db 6,8 9,2 8,5 10,2 10,2 11,9 500 Hz 1000 Hz 2000 Hz db db db 10,2 14,7 20,8 12,5 18,6 25,3 13,6 19,9 22,8 14,0 19,3 12,3 18,9 23,6 15,9 24,7 23,3 12,7 Πίν. 39 Διαστάσεις και τεχνικά χαρακτηριστικά των σιγαστήρων καυσαερίων από ανοξείδωτο χάλυβα για τους λέβητες συμπύκνωσης Uni Condens 8000 F Σιγαστήρας καυσαερίων παραλλήλων πλακών 2 1 1) 1) il Σχ. 56 Διαστάσεις σιγαστήρων καυσαερίων παραλλήλων πλακών για τους λέβητες συμπύκνωσης Uni Condens 8000 F [1] Μούφα για μέτρηση εκπομπών [2] Ανοίγματα ελέγχου [3] Χαλύβδινοι συνδετήρες για στερέωση 1) Οι διαστάσεις D1 και D2 εξαρτώνται από τη διάμετρο των αγωγών σύνδεσης Uni Condens 8000 F (2018/02) 85

86 Τοποθέτηση Σιγαστήρας καυσαερίων παραλλήλων πλακών Σύνδεση αγωγού καυσαερίων Mέγ. ονομαστική θερμική ισχύς Μέγ. ροή μάζας καυσαερίων Διαστάσεις L1 L2 L3 L4 L5 B1 B2 H1 H2 H3 H4 H5 Τύπος σιγαστήρα καυσαερίων Μονάδα DN DN DN DN DN DN kw kg/s 0,07 0,12 0,23 0,37 0,55 0, Πάχος υλικού Βάρος kg Απώλεια πίεσης Pa Διαστάσεις τοποθέτησης μόνωσης 32 Hz 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz db db db db db db > 30 > > 30 > > 30 > > 30 > > 30 > > 30 > 30 Πίν. 40 Διαστάσεις και τεχνικά χαρακτηριστικά των σιγαστήρων καυσαερίων παραλλήλων πλακών από ανοξείδωτο χάλυβα για τους λέβητες συμπύκνωσης Uni Condens 8000 F 86 Uni Condens 8000 F (2018/02)

87 Τοποθέτηση 9.7 Λοιπός πρόσθετος εξοπλισμός Πλευρικό στήριγμα πίνακα ελέγχου Για τους λέβητες συμπύκνωσης UC8000F παρέχεται ως πρόσθετος εξοπλισμός ένα πλευρικό στήριγμα πίνακα ελέγχου για τους CFB 840, CFB 810, CFB 930 και CFB 910 ή CC 8311 και CC Για το UC8000F στη βασική συσκευασία περιλαμβάνεται το πλευρικό στήριγμα πίνακα ελέγχου και ένα κανάλι καλωδίων. Το πλευρικό στήριγμα επιτρέπει τον άνετο χειρισμό των πινάκων ελέγχου από το ύψος των ματιών. Μπορεί να τοποθετηθεί προαιρετικά δεξιά ή αριστερά ( εικόνα 57 και 58). Για τη χρήση του πλευρικού στηρίγματος πίνακα ελέγχου απαιτείται επιπλέον η παραγγελία ενός μακρύτερου καλωδίου καυστήρα (καλώδιο καυστήρα δεύτερης βαθμίδας) ως πρόσθετος εξοπλισμός Σετ συσκευών καθαρισμού Το σετ συσκευών καθαρισμού αποτελείται από μια βούρτσα με ράβδο βούρτσας και χρησιμοποιείται για τον καθαρισμό της επιφάνειας θέρμανσης και του φλογοθαλάμου των λεβήτων. Στη βασική έκδοση η ράβδος βούρτσας είναι προσαρμοσμένη στο μέγεθος λέβητα. Για στενούς χώρους διατίθενται πιο κοντές ράβδοι βούρτσας, π.χ. μήκους 1 μέτρου Θερμικός διακόπτης ασφαλείας (TAE) Για τους λέβητες συμπύκνωσης UC8000F και UC8000F το περιεχόμενο συσκευασίας του βασικού εξοπλισμού καυστήρα περιλαμβάνει έναν θερμικό διακόπτη ασφαλείας TAE Ο θερμικός διακόπτης ασφαλείας συμμορφώνεται με τις απαιτήσεις των τεχνικών κανόνων για τις εγκαταστάσεις αερίου (DVGW-TRGI) και τους κανονισμούς περί καύσης FeuVO παρ. 4 εδ. 6. Ο ΤΑΕ σφραγίζει επαρκώς στεγανά τις παρακάτω εγκαταστάσεις αερίου σε θερμοκρασία έως 925 Cγια τουλάχιστον 60 λεπτά Στεγανοποιητικό κολάρο αγωγού καυσαερίων Για την ασφαλή και στεγανή έναντι υπερπίεσης σύνδεση μεταξύ των στομίων καυσαερίων των λεβήτων συμπύκνωσης Uni Condens 8000 F και του σωλήνα σύνδεσης της εγκατάστασης απαγωγής καυσαερίων, η Bosch προσφέρει ένα κατάλληλο στεγανοποιητικό κολάρο αγωγού καυσαερίων ( εικόνα 59). Το στεγανοποιητικό κολάρο αγωγού καυσαερίων συναρμολογείται εύκολα και είναι ανθεκτικό στη χρήση. Προσφέρει αξιόπιστη μόνωση, είναι ανθεκτικό στο συμπύκνωμα και κατάλληλο για συνεχή χρήση σε θερμοκρασίες καυσαερίων έως 200 C. Εκδόσεις: DN 150/180/200/250/300/350 Σχ T Πλευρικό στήριγμα πίνακα ελέγχου για τον λέβητα συμπύκνωσης UC8000F Σχ T Πλευρικό στήριγμα πίνακα ελέγχου για τον UC8000F il Σχ. 59 Στεγανοποιητικό κολάρο αγωγού καυσαερίων [1] Σύνδεσμος καυσαερίων στο λέβητα [2] Στεγανοποιητικό κολάρο αγωγού καυσαερίων [3] Σωλήνας σύνδεσης καυσαερίων ή σιγαστήρας καυσαερίων Uni Condens 8000 F (2018/02) 87

88 Εγκατάσταση απαγωγής καυσαερίων 10 Εγκατάσταση απαγωγής καυσαερίων 10.1 Απαιτήσεις Πρότυπα, κανονισμοί και οδηγίες Οι αγωγοί καυσαερίων πρέπει να είναι ανθεκτικοί στην υγρασία, στα καυσαέρια και στο διαβρωτικό συμπύκνωμα. Στο πλαίσιο αυτό ισχύουν οι εξής τεχνικοί κανόνες και οι προδιαγραφές: Κατά τόπο οικοδομικοί κανονισμοί και κανονιστική διάταξη για την καύση. DIN EN και για λέβητες Λέβητες συμπύκνωσης για αέρια και υγρά καύσιμα. DIN EN Υπολογισμός διαστάσεων καπνοδόχων DIN , , και Καπνοδόχοι κατοικιών Γενικές υποδείξεις Οι παρακάτω συστάσεις για τα συστήματα απαγωγής καυσαερίων εγγυώνται μια απρόσκοπτη λειτουργία της εγκατάστασης θέρμανσης. Όταν αυτοί οι κανόνες δεν τηρούνται, μπορεί να παρουσιαστούν σημαντικά προβλήματα λειτουργίας κατά την καύση, ακόμα και ανάφλεξη. Συνήθως πρόκειται για θορύβους ή επιπτώσεις στη σταθερότητα καύσης ή αυξημένες δονήσεις σε εξαρτήματα ή στα υποσυστήματά τους. Τα συστήματα καύσης Low-NOx πρέπει λόγω της διαχείρισης καύσης να ταξινομηθούν ως πιο κρίσιμα αναφορικά με τα παραπάνω προβλήματα λειτουργίας. Το σύστημα απαγωγής καυσαερίων πρέπει συνεπώς να σχεδιαστεί και να εγκατασταθεί με ιδιαίτερη προσοχή. Η εγκατάσταση απαγωγής καυσαερίων αποτελείται από έναν σύνδεσμο ανάμεσα στον λέβητα και στην ίδια την κατακόρυφη εγκατάσταση απαγωγής καυσαερίων (καπνοδόχο). Κατά τη διαμόρφωση και τοποθέτηση της εγκατάστασης απαγωγής καυσαερίων πρέπει να ικανοποιούνται οι παρακάτω απαιτήσεις: Τα συστήματα απαγωγής καυσαερίων πρέπει να σχεδιάζονται σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς και τα σχετικά πρότυπα. Η εγκατάσταση απαγωγής καυσαερίων πρέπει να είναι διαμορφωμένη σύμφωνα με το εύρος αναλογικής λειτουργίας του καυστήρα. Για την αποτροπή βλαβών ή συγκέντρωσης ρύπων στα εξαρτήματα της εγκατάστασης που έρχονται σε επαφή με τα καυσαέρια, πρέπει κατά την επιλογή υλικών της εγκατάστασης απαγωγής καυσαερίων να ληφθούν υπόψη η σύσταση και οι θερμοκρασίες των καυσαερίων. Επιτρέπεται η χρήση μόνο εγκαταστάσεων απαγωγής καυσαερίων που έχουν εγκριθεί για θερμοκρασία καυσαερίων τουλάχιστον 120 C. Η σύνδεση πολλών εγκαταστάσεων καύσης σε μία κοινή εγκατάσταση απαγωγής καυσαερίων (π.χ. αγωγός καυσαερίων, καπνοδόχος) επιτρέπεται μόνο εφόσον η κατασκευή τους διασφαλίζει την καταλληλότητά τους για τον συγκεκριμένο τρόπο λειτουργίας και εφόσον ικανοποιούνται οι παρακάτω απαιτήσεις: Διαστασιολόγηση της εγκατάστασης για την απρόσκοπτη απαγωγή των καυσαερίων σε κάθε κατάσταση λειτουργίας. Αποτροπή της εισροής καυσαερίων σε εγκαταστάσεις καύσης που βρίσκονται εκτός λειτουργίας, στην περίπτωση λειτουργίας με υπερπίεση (π.χ. κλαπέ καυσαερίων που κλείνουν στεγανά). Σταθερές συνθήκες πίεσης φλογοθαλάμου σε κάθε συνδεδεμένο λέβητα, σε κάθε κατάσταση λειτουργίας. Ελάχιστη ταχύτητα καυσαερίων W min κατά DIN EN Λάβετε υπόψη το παράρτημα A ή με απλοποίηση W min = 0,5 m/s. Στα σημεία συνένωσης των εγκαταστάσεων καύσης πρέπει να υπάρχει υποπίεση σε κάθε κατάσταση λειτουργίας. Στον βαθμό που είναι εφικτό, θα πρέπει να αποφεύγεται η συνένωση των ροών καυσαερίων, ώστε να διασφαλίζονται επαναλαμβανόμενες συνθήκες καυσαερίων για κάθε εγκατάσταση λέβητα. Αν δεν είναι δυνατό να αποφευχθεί η συνένωση των ροών καυσαερίων, πρέπει οι ροές αυτές να διοχετεύονται παράλληλα και απομονωμένες μεταξύ τους μέσω διαχωριστικού ελάσματος σε ένα κοντό τμήμα της εγκατάστασης απαγωγής καυσαερίων, ώστε να αποτρέπεται η αλληλεπίδραση των ροών καυσαερίων. Σε πολλαπλές εγκαταστάσεις απαγωγής καυσαερίων δεν επιτρέπεται η σύνδεση των παρακάτω: Εγκαταστάσεις καύσης που λειτουργούν με υγραέριο. Εγκαταστάσεις καύσης με ανεμιστήρα, εφόσον δεν είναι όλες οι εγκαταστάσεις καύσης τοποθετημένες στον ίδιο χώρο. Τα καυσαέρια πρέπει να οδηγούνται απευθείας στην καπνοδόχο με τρόπο που ευνοεί τη ροή (π.χ. σύντομα και ανοδικά, χωρίς πολλά σημεία εκτροπής). Για κάθε λέβητα πρέπει να προβλεφθεί ξεχωριστή σύνδεση στην καπνοδόχο. Η θερμική διαστολή του συστήματος πρέπει να ληφθεί υπόψη. Οι εκτροπές στα στοιχεία σύνδεσης πρέπει να πραγματοποιηθούν με τρόπο που να ευνοεί τη ροή με τη χρήση καμπυλών ή πλακών οδήγησης. Αποφύγετε τη χρήση στοιχείων σύνδεσης με πολλές εκτροπές, καθώς ενδέχεται να αυξήσουν τον αερομεταφερόμενο και τον κτυπογενή θόρυβο καθώς και το πλήγμα πίεσης κατά την εκκίνηση. Οι αιχμηρές μεταβάσεις μεταξύ των ορθογώνιων φλαντζών σύνδεσης και του σωλήνα σύνδεσης πρέπει να αποφεύγονται. Επίσης, αν τυχόν απαιτούνται συστολές/επεκτάσεις, η γωνία μετάβασης δεν επιτρέπεται να υπερβαίνει τις 30. Τα στοιχεία σύνδεσης θα πρέπει να εισάγονται για ευκολία ροής κατά το δυνατόν ανοδικά μέσα στην καπνοδόχο (υπό γωνία 45 ). Οι τυχόν υπάρχουσες προσαρτήσεις στα στόμια των καπνοδόχων πρέπει να διασφαλίζουν την ελεύθερη έξοδο των καυσαερίων στον εξωτερικό αέρα. 88 Uni Condens 8000 F (2018/02)

89 Εγκατάσταση απαγωγής καυσαερίων Τα συσσωρευμένα συμπυκνώματα πρέπει να εκρέουν ανεμπόδιστα καθ' όλο το μήκος, να υποβάλλονται σε επεξεργασία και να απορρίπτονται σύμφωνα με τις τοπικές προδιαγραφές. Τα ανοίγματα ελέγχου πρέπει να δημιουργούνται σύμφωνα με τις τοπικές προδιαγραφές, ενδεχ. κατόπιν συνεννόησης με την αρμόδια αρχή χορήγησης αδειών (π.χ. αρμόδιος μηχανικός ή μελετητής της εγκατάστασης). Για την αποτροπή του κτυπογενούς θορύβου, απαιτείται η απομόνωση της καπνοδόχου (π.χ. με συστολική σύνδεση) από τον λέβητα. Στην περίπτωση τοποθέτησης κλαπέ καυσαερίων στην εγκατάσταση απαγωγής καυσαερίων απαιτείται η χρήση διακόπτη ασφαλείας με τελική θέση "ΑΝΟΙΧΤΗ" στο σύστημα ελέγχου του λέβητα. Η καύση επιτρέπεται να ξεκινήσει μόνο εφόσον υπάρχει σήμα του τερματικού διακόπτη για πλήρως ανοιχτό κλαπέ καυσαερίων. Ανάλογα με τον χρόνο ρύθμισης των μηχανισμών κίνησης των κλαπέ είναι πιθανή η πτώση της θερμοκρασίας εντός του λέβητα. Η ρύθμιση της τελικής θέσης "ΚΛΕΙΣΤΗ" στη βαλβίδα καυσαερίων πρέπει να πραγματοποιηθεί έτσι ώστε η βαλβίδα καυσαερίων να μην κλείνει ποτέ εντελώς στεγανά. Έτσι προλαμβάνονται ζημιές από τη συσσώρευση θερμότητας στον τοποθετημένο καυστήρα. Η πίεση στον σύνδεσμο καυσαερίων του λέβητα δεν επιτρέπεται να υπερβαίνει μια υποπίεση 15 Pa, ώστε να μην παρουσιαστούν προβλήματα καύσης (συμπεριφορά εκκίνησης). Αν χρειάζεται, πρέπει να προβλέπονται πρόσθετες διατάξεις στους αγωγούς καυσαερίων (π.χ. διάταξη παρασιτικού αέρα). Ως βάση υπολογισμού και για τον σχεδιασμό της εγκατάστασης απαγωγής καυσαερίων πρέπει να χρησιμοποιηθούν τα τεχνικά χαρακτηριστικά από τον πίνακα 41 έως τον πίνακα 43 στη σελίδα 90 και επ. Οι απαιτήσεις για τις εγκαταστάσεις απαγωγής καυσαερίων και τον αγωγό απαγωγής καυσαερίων προκύπτουν από τα αποτελέσματα του υπολογισμού και θα πρέπει, πριν από την τοποθέτηση της εγκατάστασης θέρμανσης, να συζητηθούν με τον αρμόδιο μηχανικός ή μελετητή της εγκατάστασης Απαιτήσεις υλικού Το υλικό του αγωγού καυσαερίων πρέπει να είναι ανθεκτικό στη θερμοκρασία των καυσαερίων. Πρέπει να είναι ανθεκτικό στην υγρασία και στο όξινο συμπύκνωμα. Ενδείκνυνται οι αγωγοί καυσαερίων από ανοξείδωτο χάλυβα και πλαστικό. Οι αγωγοί καυσαερίων ομαδοποιούνται με βάση τη μέγιστη θερμοκρασία καυσαερίων (80 C, 120 C, 160 C και 200 C). Η θερμοκρασία καυσαερίων μπορεί να μειωθεί κάτω από 40 C. Οι ανθεκτικές στην υγρασία καπνοδόχοι πρέπει επομένως να είναι κατάλληλες και για θερμοκρασίες κάτω από 40 C. Κάθε κατάλληλος αγωγός καυσαερίων πρέπει να έχει λάβει έγκριση από το Γερμανικό Ινστιτούτο Δομικής Τεχνολογίας με έδρα στο Βερολίνο. Κατά κανόνα, στην περίπτωση συνδυασμού λέβητα με αγωγό καυσαερίων για χαμηλές θερμοκρασίες καυσαερίων απαιτείται ασφάλεια μέσω θερμικού ασφαλείας. Αυτή η απαίτηση μπορεί να παραβλεφθεί, καθώς οι λέβητες συμπύκνωσης Uni Condens 8000 F δεν υπερβαίνουν αποδεδειγμένα τη μέγιστη επιτρεπόμενη θερμοκρασία καυσαερίων 120 C για αγωγούς καυσαερίων της ομάδας B. Καθώς οι λέβητες συμπύκνωσης είναι λέβητες υπερπίεσης, θα πρέπει να αναμένεται υπερπίεση στην εγκατάσταση απαγωγής καυσαερίων. Αν η εγκατάσταση απαγωγής καυσαερίων διέρχεται από χώρους που χρησιμοποιούνται, πρέπει να τοποθετηθεί σε φρεάτιο που αερίζεται από πίσω σε ολόκληρο το μήκος του. Το φρεάτιο πρέπει να συμμορφώνεται με τις εκάστοτε απαιτήσεις του κανονισμού περί καύσης ( σελίδα 74). Για καπνοδόχους ακατάλληλες για υπερπίεση, η πίεση παροχής στην είσοδο της καπνοδόχου επιτρέπεται να είναι κατά μέγιστο 0 Pa Εγκατάσταση απαγωγής καυσαερίων από πλαστικό Για τους λέβητες συμπύκνωσης διατίθενται προσαρμοσμένες εγκαταστάσεις απαγωγής καυσαερίων για λειτουργία με υπερπίεση έως DN 315. Αυτές οι εγκαταστάσεις απαγωγής καυσαερίων είναι κατασκευασμένες από πολυπροπυλένιο (PP). Διαθέτουν έγκριση από τις αρχές επιστασίας οικοδομικών έργων για θερμοκρασίες καυσαερίων έως 120 C. Όλα τα συστήματα παραδίδονται έτοιμα προς εμβυσμάτωση. Δεν απαιτούνται γνώσεις τεχνολογίας συγκόλλησης. Για τη σύνδεση στον λέβητα διατίθενται ειδικά συνδετικά εξαρτήματα. Νομικοί κανονισμοί Κατά τον σχεδιασμό μιας εγκατάστασης απαγωγής καυσαερίων απαιτείται η συνεργασία με τον αρμόδιο μηχανικό ή μελετητή της εγκατάστασης. Το άτομο αυτό είναι αρμόδιο για την αφαίρεση της εγκατάστασης απαγωγής καυσαερίων. Έγκριση Οι εγκαταστάσεις απαγωγής καυσαερίων συμμορφώνονται με τις απαιτήσεις του προτύπου EN και μπορούν να χρησιμοποιηθούν, ακόμα και στην περίπτωση τοποθέτησης κατ' απόκλιση από την πιστοποίηση του συστήματος, σύμφωνα με τους εθνικούς κανονισμούς χρήσης και τις προδιαγραφές προϊόντος κατά την πιστοποίηση 0036 CPD Ο αγωγός καυσαερίων ενδείκνυται για: Υπερπίεση/Υποπίεση Καύσιμα: αέριο, πετρέλαιο θέρμανσης EL στάνταρ/ με χαμηλή περιεκτικότητα σε θείο και πετρέλαιο θέρμανσης EL A Bio Μέγιστη επιτρεπόμενη θερμοκρασία καυσαερίων 120 C Κατηγορίες σήμανσης μονού τοιχώματος: EN T120 H1 O W2 O20 I D L ομόκεντρα EN T120 H1 O W2 O00 E D L0 Uni Condens 8000 F (2018/02) 89

90 Εγκατάσταση απαγωγής καυσαερίων Απαιτήσεις για το φρεάτιο Στο εσωτερικό των κτιρίων οι εγκαταστάσεις απαγωγής καυσαερίων πρέπει να βρίσκονται σε φρεάτιο (η απαίτηση αυτή δεν ισχύει, αν οι χώροι τοποθέτησης αερίζονται επαρκώς). Το φρεάτιο πρέπει να είναι κατασκευασμένο από άφλεκτα υλικά που δεν παραμορφώνονται. Απαιτούμενος χρόνος αντίστασης στην πυρκαγιά: 90 λεπτά (κατηγορία αντίστασης στην πυρκαγιά F90) 30 λεπτά (κατηγορία αντίστασης στην πυρκαγιά F30, σε κτίρια ενός ορόφου) Μια καπνοδόχος που ήδη υπάρχει και χρησιμοποιείται πρέπει πριν από την τοποθέτηση του αγωγού καυσαερίων να καθαριστεί σχολαστικά από εξειδικευμένο τεχνικό. Αυτό ισχύει κυρίως για καπνοδόχους που λειτουργούν σε συνδυασμό με εγκαταστάσεις καύσης για στερεά καύσιμα. Ελάχιστες διαστάσεις φρεατίου Ονομαστικό πλάτος αγωγού καυσαερίων Ελάχιστες διαστάσεις φρεατίου Στρογγυλό φρεάτιο [] Διαμόρφωση της εγκατάστασης απαγωγής καυσαερίων από πλαστικό Σχετικά με τις περιγραφόμενες βασικές προϋποθέσεις, οι Αν υπάρχουν αποκλίσεις από τις βασικές προϋποθέσεις, πίνακες 42 και 43 παρουσιάζουν μια απλή διαμόρφωση υπάρχει η δυνατότητα λεπτομερούς υπολογισμού. της εγκατάστασης απαγωγής καυσαερίων από πλαστικό. Διαμόρφωση εγκαταστάσεων απαγωγής καυσαερίων από πλαστικό Αγωγός καυσαερίων σε φρεάτιο Τετράγωνο φρεάτιο [] DN 110 Ø DN 125 Ø DN 160 Ø DN 200 Ø DN 250 Ø DN 315 Ø Πίν. 41 Ελάχιστες διαστάσεις φρεατίου για τις προσφερόμενες εγκαταστάσεις απαγωγής καυσαερίων από πλαστικό Λέβητες συμπύκνωσης Μέγιστο επιτρεπόμενο ωφέλιμο ύψος του αγωγού καυσαερίων L σε m Παραλλαγή 1 1) Παραλλαγή 2 2) L L UC8000F 3) UC8000F ) Μέγεθος λέβητα DN UC8000F ) Πίν. 42 Ονομαστικό πλάτος και ωφέλιμο ύψος των αγωγών καυσαερίου σε φρεάτιο σύμφωνα με τις απαιτήσεις κατά DIN-EN (σημαίνει: χωρίς συμμόρφωση με τις απαιτήσεις κατά DIN EN ) 1) Βάση υπολογισμού: - Συνολικό μήκος συνδέσμου 1,0 m - Ωφέλιμο ύψος αγωγού σύνδεσης 0,1 m 2) Βάση υπολογισμού: - Συνολικό μήκος συνδέσμου 2,5 m - Ωφέλιμο ύψος αγωγού σύνδεσης 1,5 m DN DN 160 DN 200 DN 250 DN ) Εγκαταστάσεις απαγωγής καυσαερίων από πλαστικό UC8000F κατά παραγγελία 4) Η διαμόρφωση των εγκαταστάσεων απαγωγής καυσαερίων βασίστηκε σε διαθέσιμη υπερπίεση 50 Pa. DN DN 160 DN 200 DN Uni Condens 8000 F (2018/02)

91 Εγκατάσταση απαγωγής καυσαερίων Διαμόρφωση εγκαταστάσεων απαγωγής καυσαερίων από πλαστικό Αγωγός καυσαερίων χωρίς φρεάτιο Λέβητες συμπύκνωσης Μέγιστο επιτρεπόμενο ωφέλιμο ύψος του αγωγού καυσαερίων L σε m Παραλλαγή 3 1) Παραλλαγή 4 2) Θέρμανση οροφής Σύστημα πρόσοψης L L UC8000F 3) UC8000F ) Διαστάσει ς λέβητα UC8000F ) DN ) Βάση υπολογισμού: - Συνολικό μήκος συνδέσμου 1,0 m 2) Βάση υπολογισμού: - Συνολικό μήκος συνδέσμου 2,5 m - Ωφέλιμο ύψος αγωγού σύνδεσης 1,5 m DN DN DN DN DN DN ) Εγκαταστάσεις απαγωγής καυσαερίων από πλαστικό UC8000F κατά παραγγελία 4) Η διαμόρφωση των εγκαταστάσεων απαγωγής καυσαερίων βασίστηκε σε διαθέσιμη υπερπίεση 50 Pa. DN DN Πίν. 43 Ονομαστικό πλάτος και ωφέλιμο ύψος των αγωγών καυσαερίου σε φρεάτιο σύμφωνα με τις απαιτήσεις κατά DIN-EN ( σημαίνει: χωρίς συμμόρφωση με τις απαιτήσεις κατά DIN EN ) DN Uni Condens 8000 F (2018/02) 91

92 Απαγωγή συμπυκνώματος 11 Απαγωγή συμπυκνώματος 11.1 Συμπύκνωμα Σχηματισμός Κατά την καύση καυσίμων που περιέχουν υδρογόνο, οι υδρατμοί συμπυκνώνονται στον εναλλάκτη θερμότητας συμπύκνωσης και στην εγκατάσταση απαγωγής καυσαερίων. Η ποσότητα συμπυκνώματος ανά κιλοβατώρα καθορίζεται από την αναλογία άνθρακαυδρογόνου στο καύσιμο. Η ποσότητα συμπυκνώματος εξαρτάται από τη θερμοκρασία επιστροφής, την πλεονάζουσα ποσότητα αέρα κατά την καύση και το φορτίο του λέβητα Διοχέτευση συμπυκνώματος Το συμπύκνωμα των λεβήτων συμπύκνωσης πρέπει σύμφωνα με τις προδιαγραφές να διοχετεύεται στο δημόσιο δίκτυο αποχέτευσης. Πριν από τη διοχέτευση η τυχόν εξουδετέρωση του συμπυκνώματος είναι καθοριστικής σημασίας. Αυτό εξαρτάται από την ισχύ του λέβητα ( Πίνακας 44). Για τον υπολογισμό της ετήσιας ποσότητας συμπυκνώματος ισχύει το φύλλο εργασίας DWA-A 251 της γερμανικής ένωσης διαχείρισης υδάτινων πόρων, λυμάτων και αποβλήτων (DWA). Αυτό το φύλλο εργασίας αναφέρει ως εμπειρική τιμή μια συγκεκριμένη ποσότητα συμπυκνώματος κατά μέγιστο 0,14 kg/kwh σε αέριο και 0,08 kg/kwh σε πετρέλαιο θέρμανσης. V K = Q F m K b VH F. 2 Ακριβής υπολογισμός ποσότητας συμπυκνώματος ετησίως b VH Ώρες πλήρους χρήσης (κατά VDI 2067) σε h/a m K Συγκεκριμένη ποσότητα συμπυκνώματος σε kg/kwh (θεωρητική πυκνότητα = 1 kg/l) Q F Ονομαστικό θερμικό φορτίο του θερμαντήρα σε kw V K Ογκομετρική παροχή συμπυκνώματος σε l/a 11.2 Διατάξεις εξουδετέρωσης για αέριο Τοποθέτηση Αν το συμπύκνωμα πρέπει να εξουδετερωθεί, μπορούν να χρησιμοποιηθούν οι διατάξεις εξουδετέρωσης NE 0.1, NE 1.1 ή NE 2.0. Πρέπει να τοποθετηθούν ανάμεσα στην εκροή συμπυκνώματος του λέβητα συμπύκνωσης αερίου και στη σύνδεση του δημοσίου δικτύου αποχέτευσης. Η διάταξη εξουδετέρωσης πρέπει να τοποθετηθεί πίσω από τον λέβητα συμπύκνωσης αερίου ή δίπλα του. Για την ελεύθερη προσαγωγή του συμπυκνώματος, η διάταξη εξουδετέρωσης πρέπει να τοποθετηθεί στο ίδιο ύψος με τον λέβητα συμπύκνωσης αερίου. Εναλλακτικά, μπορεί να τοποθετηθεί και χαμηλότερα από το ύψος τοποθέτησης. Ο εύκαμπτος σωλήνας συμπυκνώματος πρέπει, σύμφωνα με το φύλλο εργασίας DWA A 251, να είναι κατασκευασμένος από κατάλληλο υλικό, π.χ. πλαστικό PP. Διαστάσεις και συνδέσεις Μονάδα Διάταξη εξουδετέρωσης NE 0.1 NE 1.1 NE 2.0 1) Πλάτος Βάθος Ύψος Εισροή Ύψος DN 19 2) 43 DN DN 40/DN 20 3) 161 Εκροή Ύψος DN 19 2) 102 DN DN Εκκένωση DN 20 Πίν. 45 Διαστάσεις και συνδέσεις των NE 0.1, NE 1.1 και NE 2.0 1) Βάρος σε κατάσταση λειτουργίας περ. 60 kg 2) Με περικόχλικο-ρακόρ G 1 3) Προαιρετικά για σύνδεση εύκαμπτου σωλήνα Συνιστάται πριν από την εγκατάσταση να ενημερωθείτε έγκαιρα σχετικά με τους τοπικούς κανονισμούς που αφορούν τη διοχέτευση του συμπυκνώματος. Αρμόδια είναι η τοπική υπηρεσία διαχείρισης λυμάτων. Ισχύς λέβητα Εξουδετέρωση σε φυσικό αέριο και πετρέλαιο θέρμανσης EL με χαμηλή περιεκτικότητα σε θείο 25 kw Όχι 1) > kw Όχι 1)2) > 200 kw Ναι Πίν. 44 Υποχρεωτική εξουδετέρωση στους λέβητες συμπύκνωσης 1) Η εξουδετέρωση του συμπυκνώματος είναι υποχρεωτική για τη διοχέτευση των οικιακών λυμάτων σε συμπαγείς εγκαταστάσεις καθαρισμού λυμάτων κατά DIN και σε κτίρια και οικόπεδα των οποίων οι αγωγοί εκροής δεν συμμορφώνονται με τις απαιτήσεις για τα υλικά σύμφωνα με το φύλλο εργασίας DWA-A ) Η εξουδετέρωση του συμπυκνώματος είναι υποχρεωτική σε κτήρια στα οποία δεν ικανοποιούνται οι συνθήκες για την ανάμειξη με τα οικιακά λύματα (σε αναλογία 1:20 μμ). 92 Uni Condens 8000 F (2018/02)

93 Απαγωγή συμπυκνώματος Εξοπλισμός Διάταξη εξουδετέρωσης NE 0.1 Πλαστικό περίβλημα με θάλαμο για τους κόκκους εξουδετέρωσης Πρέπει να διασφαλίζεται η δυνατότητα εκροής για την προώθηση του συμπυκνώματος κατά τη NE il Σχ. 60 Διάταξη εξουδετέρωσης NE 0.1 (διαστάσεις σε ) [1] Κάλυμμα [2] Θάλαμος πλήρωσης με κόκκους εξουδετέρωσης (10 kg) [3] Στόμιο εκροής G 1 [4] Προστατευτικό καπάκι [5] Παρέμβυσμα d [6] Στόμιο σύνδεσης DN 19 με περικόχλιο-ρακόρ G 1 [7] Σφιγκτήρας εύκαμπτου σωλήνα d [8] Εύκαμπτος σωλήνας εκροής DN 19, μήκος 1,0 m [9] Διηθητικός σωλήνας [10] Διαμέρισμα εξουδετέρωσης με καπάκι [11] Διηθητικός σωλήνας [12] Στόμιο παροχής G 1 [13] Εύκαμπτος σωλήνας προσαγωγής DN 19, μήκος 1,5 m Διάταξη εξουδετέρωσης NE 1.1 Πλαστικό περίβλημα με θάλαμο για τους κόκκους εξουδετέρωσης και θάλαμο συλλογής για το εξουδετερωμένο συμπύκνωμα Κυκλοφορητής συμπυκνώματος με έλεγχο στάθμης (μανομετρικό ύψος περ. 2 m) 1) 1) il Σχ. 61 Διάταξη εξουδετέρωσης NE 1.1 (διαστάσεις σε ) [1] Βύσμα σύνδεσης [2] Προσαγωγή συμπυκνώματος [3] Εκροή συμπυκνώματος [4] Κόκκοι εξουδετέρωσης [5] Κυκλοφορητής συμπυκνώματος [6] Διακόπτης πίεσης για την ενεργοποίηση και απενεργοποίηση του κυκλοφορητή συμπυκνώματος καθώς και πρόσθετος διακόπτης πίεσης για την απενεργοποίηση του καυστήρα σε περίπτωση υπέρβασης της μέγιστης στάθμης [7] Θάλαμος συλλογής συμπυκνώματος 1) DN 20 (ρακόρ¾ ") Uni Condens 8000 F (2018/02) 93

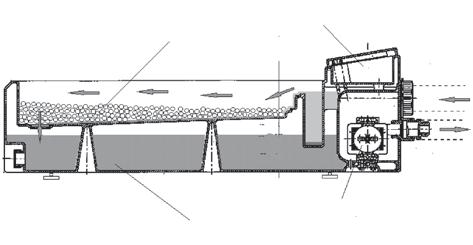

94 Απαγωγή συμπυκνώματος Διάταξη εξουδετέρωσης NE 2.0 Πλαστικό περίβλημα με ξεχωριστούς θαλάμους για το μέσο εξουδετέρωσης και το εξουδετερωμένο συμπύκνωμα Κυκλοφορητής συμπυκνώματος με έλεγχο στάθμης (μανομετρικό ύψος περ. 2 m), με δυνατότητα επέκτασης μέσω πιεστικού (μανομετρικό ύψος περ. 4,5 m) Ενσωματωμένο ηλεκτρονικό σύστημα ελέγχου για λειτουργίες επιτήρησης και σέρβις: Απενεργοποίηση ασφαλείας καυστήρα σε συνδυασμό με πίνακες ελέγχου CFB.../CC 8000 της Bosch Προστασία από υπερχείλιση Ένδειξη για την αντικατάσταση των κόκκων εξουδετέρωσης ) 2) 3) il Σχ. 62 Διάταξη εξουδετέρωσης NE 2.0 [1] Κόκκοι εξουδετέρωσης [2] Λεκάνη κόκκων [3] Θάλαμος συλλογής λάσπης [4] Ηλεκτρόδια στάθμης [5] Πίνακας ελέγχου [6] Προσαγωγή συμπυκνώματος [7] Εκροή συμπυκνώματος [8] Κυκλοφορητής συμπυκνώματος [9] Θάλαμος συλλογής συμπυκνώματος [10] Εξουδετερωμένο συμπύκνωμα [11] Ποδαράκια στήριξης [12] Εκκένωση [13] Οπή εκροής 1) Συναγερμός 2) Μέγ. 3) Ελάχ Μέσο εξουδετέρωσης Η διάταξη εξουδετέρωσης πρέπει να γεμιστεί με κόκκους εξουδετέρωσης ( Πίνακας 46). Μέσω της επαφής του συμπυκνώματος με το μέσο εξουδετέρωσης η τιμή ph του αυξάνεται από 6,5 έως 10. Με αυτήν την τιμή ph, το εξουδετερωμένο συμπύκνωμα μπορεί να διοχετευτεί στο οικιακό δίκτυο αποχέτευσης. Η επάρκεια των κόκκων εξουδετέρωσης εξαρτάται από την ποσότητα συμπυκνώματος και από τη διάταξη εξουδετέρωσης. Οι χρησιμοποιημένοι κόκκοι εξουδετέρωσης πρέπει να αντικατασταθούν, όταν η τιμή ph του εξουδετερωμένου συμπυκνώματος μειωθεί κάτω από 6,5. Λέβητας συμπύκνωσης αερίου Μέγεθος λέβητα UC8000F UC8000F UC8000F Διάταξη εξουδετέρωσης Τύπος Ποσότητα πλήρωσης [kg] NE NE 1.1 1) NE 0.1 1) 10 NE 1.1 1) 9 NE 2.0 2) 7,5 800 NE NE NE 2.0 2) 11, x NE 0.1 1) 10 2 NE 1.1 ανά 9 NE ,5 17,5 3) Πίν. 46 Ποσότητες πλήρωσης των διατάξεων εξουδετέρωσης για τους λέβητες συμπύκνωσης αερίου Uni Condens 8000 F 1) Χωρίς αυτοεπιτήρηση 2) Με αυτοεπιτήρηση 3) Για ονομαστική θερμική ισχύ > 1000 kw 94 Uni Condens 8000 F (2018/02)
