Piezoelektrični rezonatorji v radijski tehniki
|
|
|
- Λέανδρος Λούλης
- 5 χρόνια πριν
- Προβολές:
Transcript
1 23. Seminar Radijske Komunikacije Piezoelektrični rezonatorji v radijski tehniki Matjaž Vidmar LSO, FE, Ljubljana,
2 Seznam prosojnic predavanja: Piezoelektrični rezonatorji v radijski tehniki 1 Vloge silicija v telekomunikacijah 2 Fazni šum oscilatorja 3 Omejitve faznega šuma 4 Zgodovina kvarca v elektroniki 5 Mehanska valovanja 6 Piezoelektrične naprave 7 Naravni kremenov kristal 8 Zgodovinski kremenov rezonator FT243 9 Umetni kremenov kristal 10 Rezine kremenovega kristala 11 Določanje kristalnih osi z žarki X 12 Rodovi nihanja rezin kremena 13 Rezine AT 14 Strižni rodovi nihanja rezine AT 15 Električno nadomestno vezje rezine AT 16 Admitanca rezine AT 17 Röntgenska slika prečnih rodov rezine AT 18 Neharmonski prečni rodovi rezine AT 19 Temperaturna odvisnost frekvence od kota reza AT 20 Oblika preseka rezine AT 21 Vpliv debeline kovinskih elektrod na površini rezine 22 Vgradnja rezine AT v ohišje 23 Ohišja piezoelektričnih rezonatorjev 24 Kristalni oscilatorji 25 Histereza lepenja umazanije v oscilatorju 26 Nastavljivi kristalni oscilatorji 27 Kristalna pasovna sita 28 Naročilo rezonatorja 29 Piezokeramika 30 Tehnologije FBAR 31 FBAR pasovna sita 32 SAW pasovno sito FIR 33 SAW pasovno sito za 36MHz 34 SAW rezonator
3 Element silicij Si % zemeljske skorje 95% kamenin Elektronska integrirana vezja kristalni Si (polprevodnik) amorfni (izolator) Piezoelektrični mehanski rezonator Prenosna pot svetlobno vlakno amorfni (steklo) 1 Vloge silicija v telekomunikacijah kristalni (kvarc)
4 Ojačevalnik A F, fc Spekter log F( f ) P 0 ( f 0) Fazni šum Toplotni šum Rezonator Q Leesonova enačba : spektralna gostota faznega šuma 2 f0 kbt 0 F fc 1 L (Δ f )= Δ f 2 2 QL Δ f P0 [( Nosilec P 0 ( f 0 ) )] ( k B J / K Boltzmannova konstanta T 0 290K temperatura vezja F šumno število ojačevalnika f C mejna frekvenca šuma 1/ f 2 Fazni šum oscilatorja Fazni šum Δf Toplotni šum f ) Q L obremenjeni Q rezonatorja Q L 30 ( LC nihajni krog ) Q L 1000 ( električna votlina) Q L (kremenov kristal ) L (Δ f )dbc /Hz =10 log 10 [ L(Δ f ) 1Hz ]
5 Spekter log F( f ) f Zgled QPSK MAX Q σ f = 2 Δ f 2 L(Δ f ) d Δ f koleb=±σ f f0 f MIN Običajna izbira f MAX =3kHz f MIN =50Hz ( S / N )govor f Naključna FM (residual FM) 01 σϕ= 2 11 I 00 f 10 MAX L(Δ f ) d Δ f f MIN f MAX f MIN =Δ f modulacije =Δ f regen.nosilca ±σ ϕ Zasuk ozvezdja modulacije Analogne radijske zveze: QL Številske radijske zveze: QL SSB (A3j brez nosilca) f0<30mhz Gost OFDM (N>1000) f0<1ghz FM (govor B=15kHz) f0<1ghz Redek OFDM (N<100) f0<10ghz FM (slika B=30MHz) f0<30ghz Preprost QPSK f0<100ghz 3 Omejitve faznega šuma
6 1880 Jacques in Pierre Curie odkrijeta piezoelektrični pojav 1905 G. Spezia hidrotermalna rast kremenovih kristalov v laboratoriju 1917 Prva uporaba piezoelektričnega pojava v sonarju 1918 Prva uporaba piezoelektričnega kristala v oscilatorju 1926 Prvi radiodifuzni oddajnik s kremenovim kristalom 1927 Odkrit prvi temperaturno-kompenzirani rez kristala kremena 1927 Prva ura s kremenovim kristalom 1934 Razvit prvi praktični temperaturno-kompenzirani AT rez 1949 Razvit obrobljeni visoko stabilni AT rez z visokim Q 1956 Dosegljivi prvi umetno izdelani kremenovi kristali 1956 Opisan prvi TCXO 1972 Kremenov kristal v obliki glasbenih vilic za ročne ure 1974 Napovedan SC rez in preverjen Zgodovina kvarca v elektroniki
7 5 Mehanska valovanja v 2km /s... 12km/s (trdne snovi) Tlačni val "P" (primary/pressure wave) plini, tekočine, trdne snovi ("BAW" bulk acoustic wave) Strižni val "S" (secondary/shear wave) samo trdne snovi ("BAW" bulk acoustic wave) Površinski val "SAW" (surface acoustic wave) površina trdne snovi
8 v 3km /s...12km /s 6 Piezoelektrične naprave

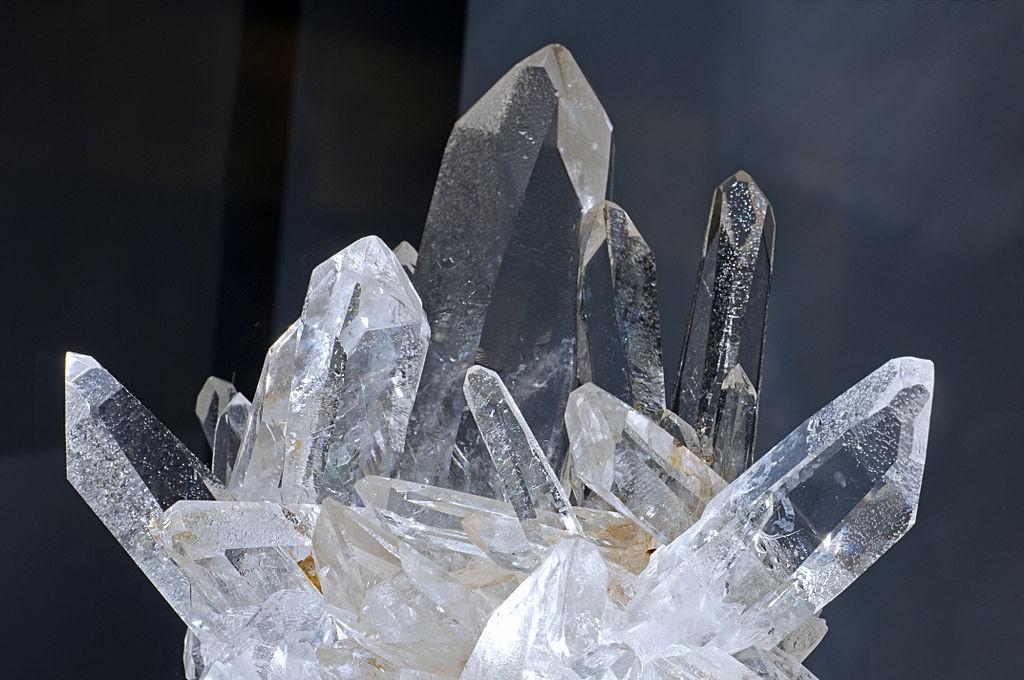

9 Tališče 1670 C T<573 C α-kvarc desnosučni in levosučni T>573 C β-kvarc Mehanski Q>106 Piezoelektrik Hidrotermalna rast v H2O+NaCl (tisoči let) p 1000bar Nečistoče? Vključki? Prisotnost obeh kristalnih oblik? Nahajališča? 7 Naravni kremenov kristal

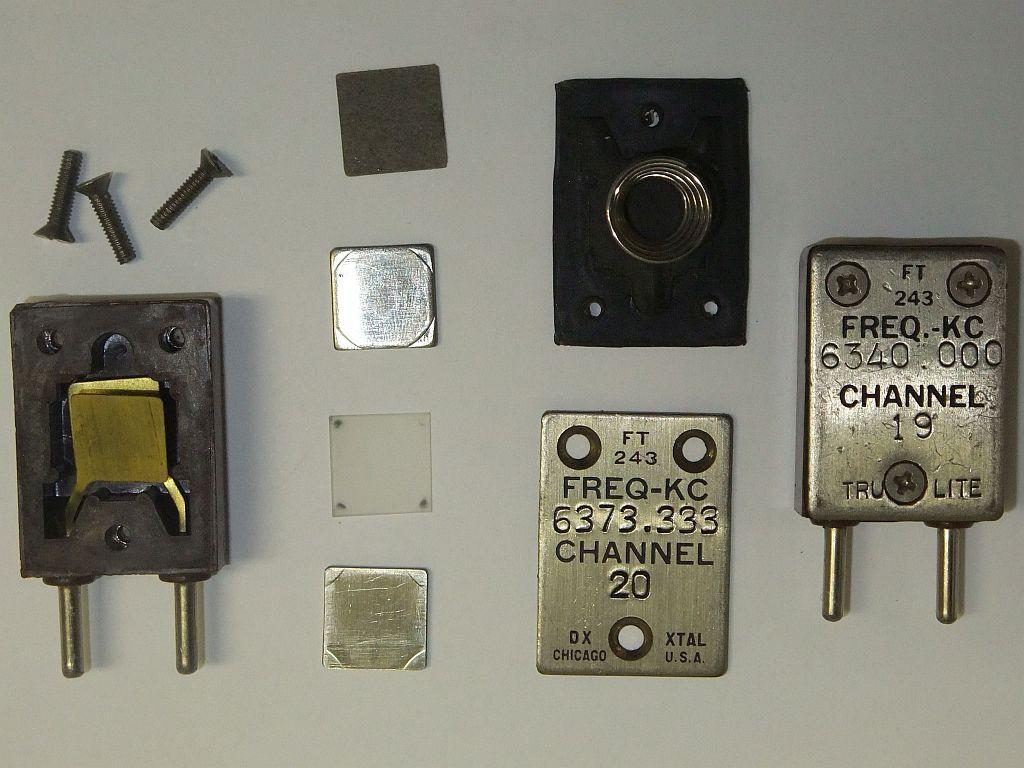

10 Rezina 8 Zgodovinski kremenov rezonator FT243

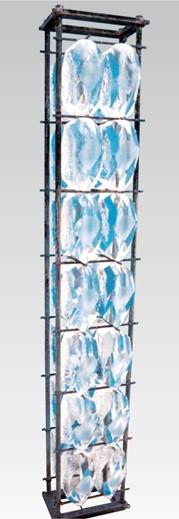

11 Hidrotermalna rast vrast(z) 3 vrast(x) desnosučni α-kvarc H2O+Na2CO3 p bar T 345 C ΔT 10 C vrast(z) 0.4mm/dan H2O+NaOH p bar T 380 C ΔT 25 C vrast(z) 1mm/dan 9 Umetni kremenov kristal
12 10 Rezi kremenovega kristala
13 Pb oklop za žarke X I 10mA + 50kV - Kristal monokromatorja Izvor žarkov X Röntgenska cev Cu anoda λ 0.154nm Detektor žarkov X Geigerjeva cev Kristal merjenec Vrtljivo držalo merjenca 11 Določanje kristalnih osi z žarki X

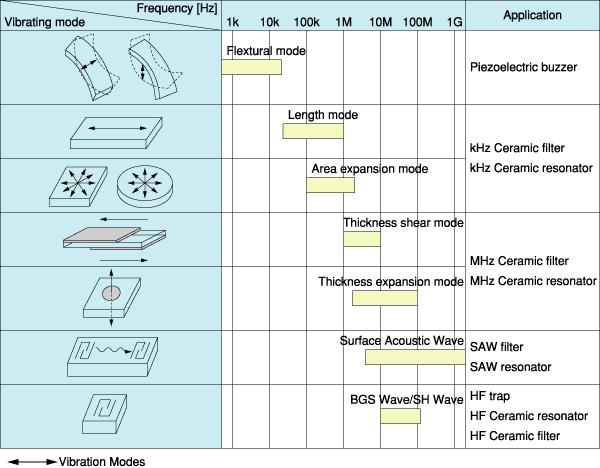

14 12 Rodovi nihanja rezin kremena
15 13 Rezine AT
16 d Osnovna rezonanca f1 v/2d d Tretji overton ~3f1 Peti overton ~5f1 Sedmi overton ~7f1 d d 14 Strižni rodovi nihanja rezine AT v 3.32km/s
17 C 0 3pF P MAX 1mW C 1 18fF L1 5mH Kapacitivnost metalizirane rezine d 100μm R 1 25 Ω Q C 3 2fF L3 5mH R 3 40 Ω Q C 5 0.7fF L5 5mH R5 75 Ω Q C fF L7 5mH R 7 120Ω Q Električno nadomestno vezje rezine AT Osnovna rezonanca f1 16.7MHz Tretji overton f3 50MHz Peti overton f5 84MHz Sedmi overton f7 117MHz
18 B=Im[Y ] jωc0 Y ( f )=G+ jb 1/ R7 Sedmi overton f7 1/ R3 1/ R1 G=Re[Y ] 1/ R5 Peti overton f5 Tretji overton f3 16 Admitanca rezine AT Osnovna rezonanca f1

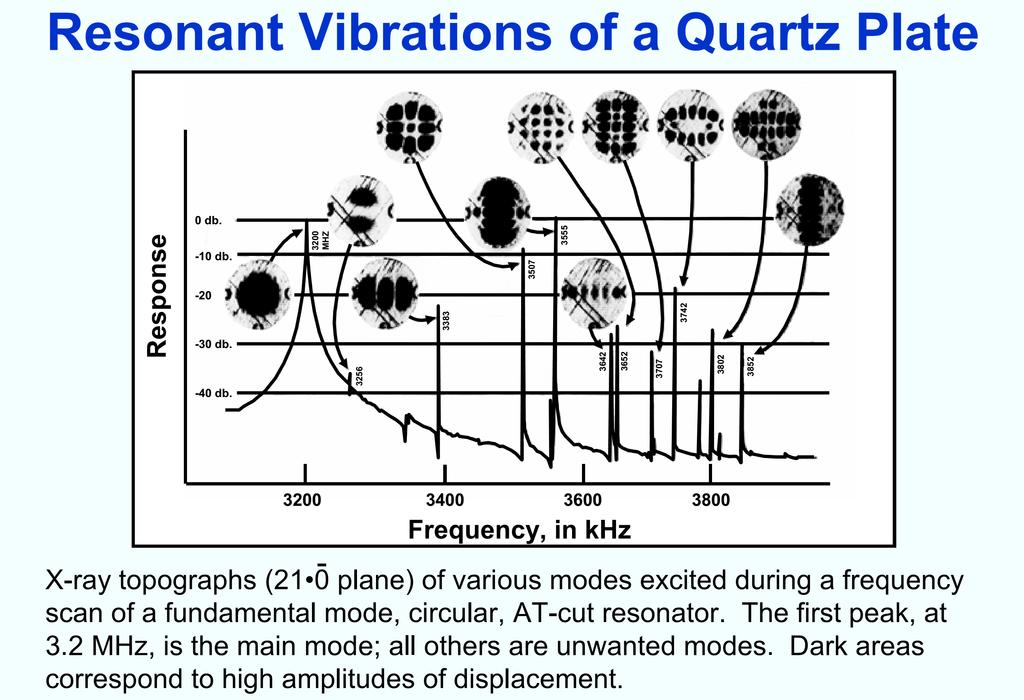

19 17 Röntgenska slika prečnih rodov rezine AT
20 Y f1 f3 f5 f 2r Y ΔY 6dB... 40dB f3 Osnovni prečni rod Višji prečni rodovi (anharmonics) Δf 18 Neharmonski prečni rodovi rezine AT f Velika odvisnost od temperature Δ f 100kHz< 1MHz Δ f d f 1 2r

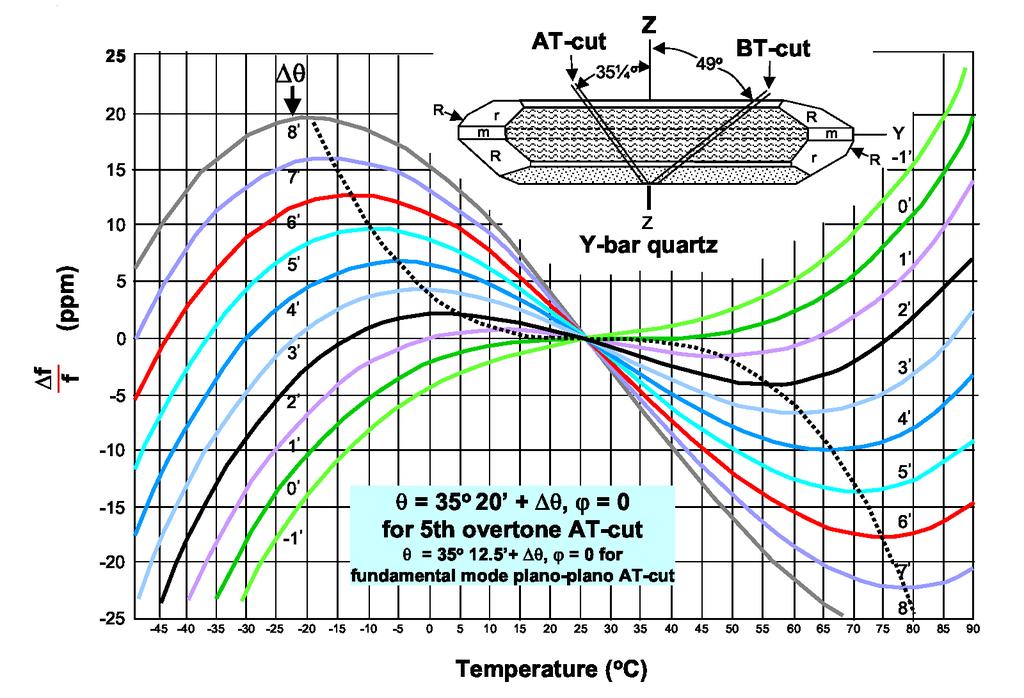

21 19 Temperaturna odvisnost frekvence od kota reza AT
22 Plan-paralelna rezina d 50μ m d 10μ m f 1 33MHz Plan-konveksna rezina Bi-konveksna rezina Jedkana rezina "inverted mesa" f 1 170MHz 20 Oblika preseka rezine AT

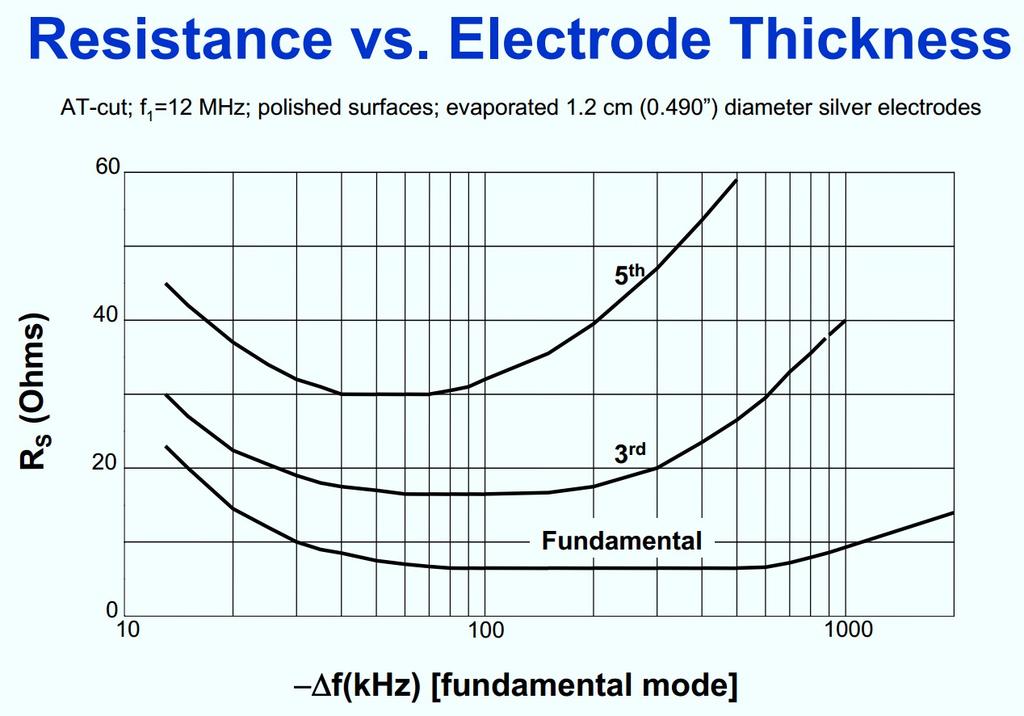

23 21 Vpliv debeline kovinskih elektrod na površini rezine
24 22 Vgradnja rezine AT v ohišje Strižno valovanje se ne razširja v plinih! Sn N2 (zrak) ~1bar Ag/Au Dvotočkovno vpetje Sn Tritočkovno vpetje za odpornost na tresljaje

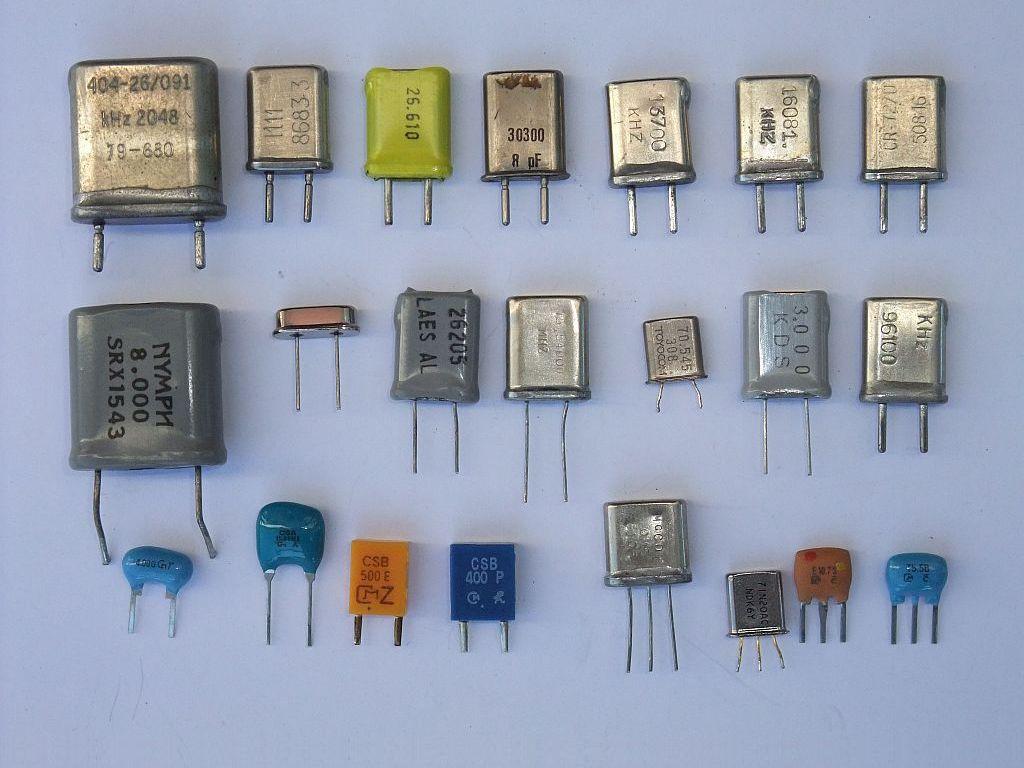

25 Kremenčevi kristali Keramični rezonatorji 23 Ohišja piezoelektričnih rezonatorjev Večkratni rezonatorji
26 R BK R BK Q + C1 X Q + C1 1 f 1< <f3 LC X RE C2 Overtonski oscilator f3 C2 L Pierce (Colpitts) na osnovni frekvenci f1 R B1 + CMOS L R0 C2 CB X C 2 24 Kristalni oscilatorji f 5= Q R BIAS C1 Overtonski oscilator f5 C1 L' R B2 + f 5= RE X, C0 1 C1C 2 L C 1 +C 2 1 L ' C0
27 TOPLO X Ogrevanje Kondenzirana umazanija HLADNO 25 Histereza lepenja umazanije v oscilatorju Izklop Vklop P 0 [ mw] Ohlajanje Oscilator P0 Lepenje umazanije 0 T [ C]
28 R BK Q X L + C1 L R BK Δf1 Nastavljivi kristalni oscilator VXO C DV CMOS R0 Δf3 +1kHz -3kHz R BK Δf5 +300Hz -1kHz L R BIAS C1 Δf1 X C 2 26 Nastavljivi kristalni oscilatorji C2 RE Napetostno nastavljivi kristalni oscilator VCXO L Δf1 +10kHz -30kHz + + C1 RV RE Δf1 C 2 X Q X DV + C1 RV Δf3 Q C2 L3
29 X1 X1 X2 Ag X2 Ag Dvojno mostično pasovno sito X1 X2 Mostično pasovno sito Monolitno pasovno sito X 200Hz B 50kHz C0 Preprosto pasovno sito 27 Kristalna pasovna sita X C1 X C2 X C3 X C2 Lestvičasto pasovno sito C1
30 fs Podatki proizvajalca : (1)Nadomestna induktivnost L (2) Kapacitivnost elektrod C 0 X f P Zahteve uporabnika : (1)Rod nihanja N =1 ali 3 ali 5 (2) Frekvenca f C P ali f S (3) Izgube R R MAX 28 Naročilo rezonatorja CP X

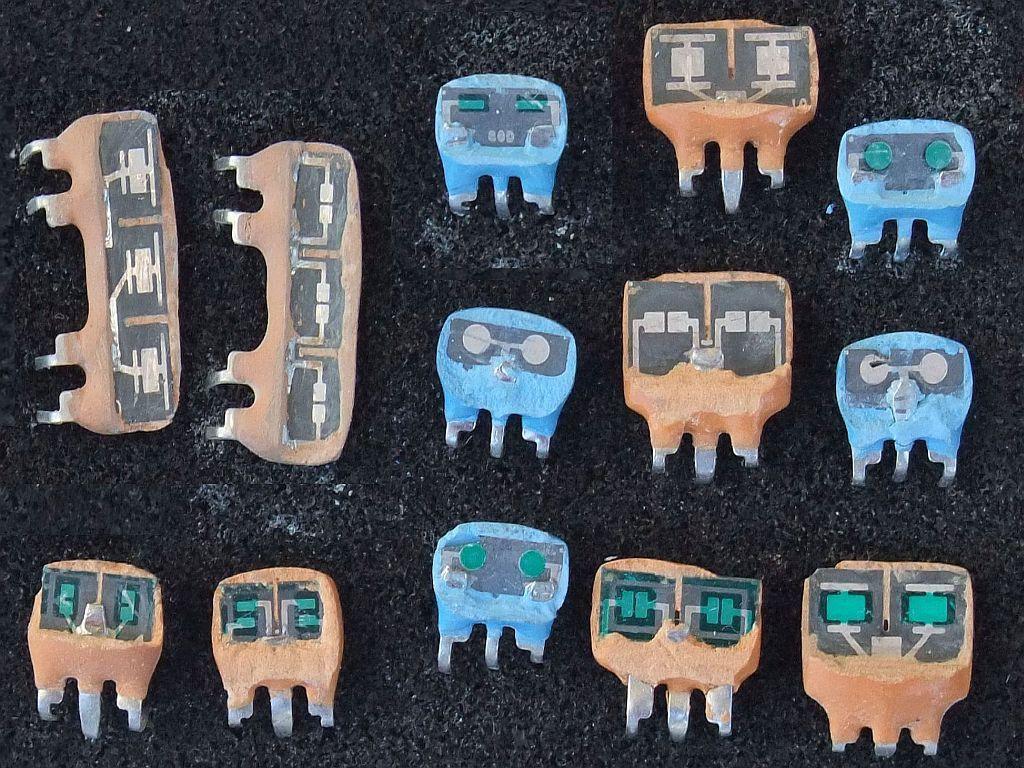

31 PbZrxTi1-xO3 (PZT) x 0.52 v 3km/s... 4km/s Q f=10mhz 29 Piezokeramika

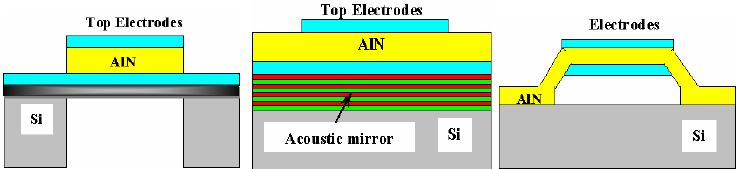

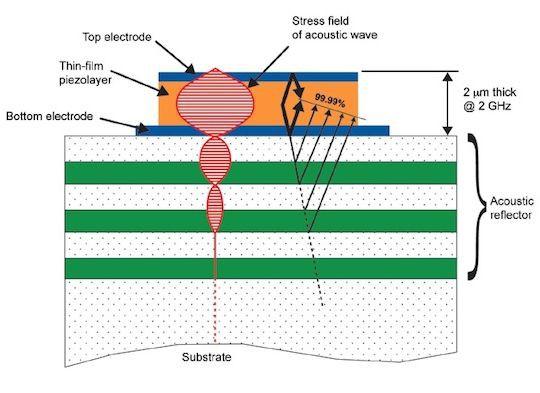

32 Film Bulk Acoustic Resonator (FBAR) Q f=2ghz Votlina Votlina FBAR FBAR BAW-SMR BAW-SMR 30 Tehnologije FBAR W W W (novo) (staro) v 6km /s...11km /s tlačni val P

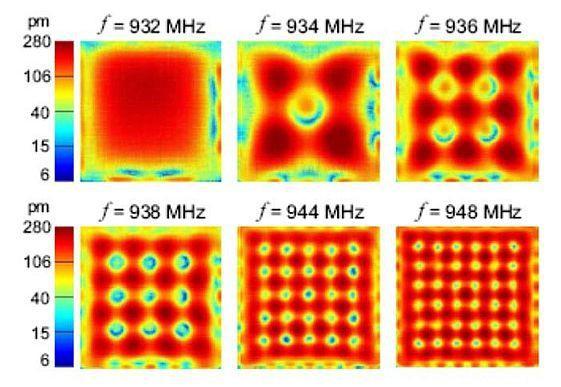

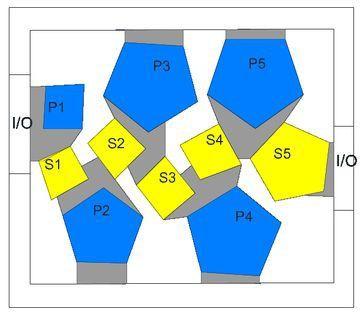

33 S1 S2 S3 P MAX 1W P2 P1 P2 P3 P4 S1 P1 Prečni rodovi v kvadratnem rezonatorju FBAR P4 S2 S3 P3 655μm P1 S2 P2 S3 P3 31 FBAR pasovna sita S4 P4 S5 P5 557μm S1
34 Potujoči površinski val sito s končnim odzivom FIR Λ / 2= -3 db rb er Zv oč ni ab so SA W Zv o čn ia bs or be r- 3d B Vhod v 2 f0 Elektroda Izhod Piezoelektrična podlaga Kristalna podlaga: ali LiNbO3 ali LiTaO3 ali La3Ga5SiO14 (kvarc) (langasite) 32 SAW pasovno sito FIR v 2km/ s... 5km /s
35 33 SAW sito za 36MHz
36 Stojni površinski val rezonator sito z neskončnim odzivom IIR v Λ / 2= 2 f0 Λ/ 2 Zrcalo Elektroda Zrcalo Piezoelektrična podlaga Kristalna podlaga: ali LiNbO3 ali LiTaO3 ali La3Ga5SiO14 (kvarc) (langasite) v 2km /s... 5km /s 34 SAW rezonator
Piezoelektrični rezonatorji
Piezoelektrični rezonatorji Silicij in njegove kemijske spojine so osnova vsaj treh povsem različnih, ampak ključnih tehnologij v telekomunikacijah. Prvič, silicij Si in njegov oksid SiO2 sta osnovni sestavini
ΓΗ ΚΑΙ ΣΥΜΠΑΝ. Εικόνα 1. Φωτογραφία του γαλαξία μας (από αρχείο της NASA)
ΓΗ ΚΑΙ ΣΥΜΠΑΝ Φύση του σύμπαντος Η γη είναι μία μονάδα μέσα στο ηλιακό μας σύστημα, το οποίο αποτελείται από τον ήλιο, τους πλανήτες μαζί με τους δορυφόρους τους, τους κομήτες, τα αστεροειδή και τους μετεωρίτες.
Estimation of grain boundary segregation enthalpy and its role in stable nanocrystalline alloy design
Supplemental Material for Estimation of grain boundary segregation enthalpy and its role in stable nanocrystalline alloy design By H. A. Murdoch and C.A. Schuh Miedema model RKM model ΔH mix ΔH seg ΔH
Το άτομο του Υδρογόνου
Το άτομο του Υδρογόνου Δυναμικό Coulomb Εξίσωση Schrödinger h e (, r, ) (, r, ) E (, r, ) m ψ θφ r ψ θφ = ψ θφ Συνθήκες ψ(, r θφ, ) = πεπερασμένη ψ( r ) = 0 ψ(, r θφ, ) =ψ(, r θφ+, ) π Επιτρεπτές ενέργειες
ITU-R BS MHz
1 (2007-2004-2003-2002-2001-1995-1994) MHz 3 000-30 (ITU-R 56/6 ) ( MHz 3 000-30 ITU-R BO.789 ITU-R BS.774 ITU-R ( ITU-R BO.789 ITU-R BS.774 ( (VLSI) ITU-R BS.774 1 A ( MHz 200 ITU-R BO.789 MHz 1 500 ITU-R
Νόµοςπεριοδικότητας του Moseley:Η χηµική συµπεριφορά (οι ιδιότητες) των στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού.
Νόµοςπεριοδικότητας του Moseley:Η χηµική συµπεριφορά (οι ιδιότητες) των στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού. Περιοδικός πίνακας: α. Είναι µια ταξινόµηση των στοιχείων κατά αύξοντα
ITU-R SM (2011/01)
(2011/01) SM ii.. (IPR) (ITU-T/ITU-R/ISO/IEC).ITU-R 1 1 http://www.itu.int/itu-r/go/patents/en. (http://www.itu.int/publ/r-rec/en ) ( ) ( ) BO BR BS BT F M P RA RS S SA SF SM SNG TF V 2011 :.ITU-R 1 ITU
! : ;, - "9 <5 =*<
ITU-R M.473- (00/0)! (TDMA/FDMA) ""# $ %!& ' " ( ) 34 --./ 0, (MSS) * * )! +, 56 78 89 : ;, - "9
Izbira modulacije in protokola za radijska omrežja
20. Seminar Radijske Komunikacije Izbira modulacije in protokola za radijska omrežja Matjaž Vidmar LSO, FE, Ljubljana, 25-27.9.2013 Seznam prosojnic predavanja: Izbira modulacije in protokola za radijska
Svetlobni merilniki odbojnosti
13. Seminar Optične Komunikacije Laboratorij za Sevanje in Optiko Fakulteta za Elektrotehniko Ljubljana, 1. - 3. februar 2006 Svetlobni merilniki odbojnosti Matjaž Vidmar Seznam prosojnic: Slika 1 Meritev
SUPPLEMENTAL INFORMATION. Fully Automated Total Metals and Chromium Speciation Single Platform Introduction System for ICP-MS
Electronic Supplementary Material (ESI) for Journal of Analytical Atomic Spectrometry. This journal is The Royal Society of Chemistry 2018 SUPPLEMENTAL INFORMATION Fully Automated Total Metals and Chromium
Answers to practice exercises
Answers to practice exercises Chapter Exercise (Page 5). 9 kg 2. 479 mm. 66 4. 565 5. 225 6. 26 7. 07,70 8. 4 9. 487 0. 70872. $5, Exercise 2 (Page 6). (a) 468 (b) 868 2. (a) 827 (b) 458. (a) 86 kg (b)
Ι ΙΟΤΗΤΕΣ ΤΩΝ ΑΤΟΜΩΝ. Παππάς Χρήστος Επίκουρος Καθηγητής
ΗΛΕΚΤΡΟΝΙΚΗ ΟΜΗ ΚΑΙ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΑΤΟΜΩΝ Παππάς Χρήστος Επίκουρος Καθηγητής ΤΟ ΜΕΓΕΘΟΣ ΤΩΝ ΑΤΟΜΩΝ Ατομική ακτίνα (r) : ½ της απόστασης μεταξύ δύο ομοιοπυρηνικών ατόμων, ενωμένων με απλό ομοιοπολικό δεσμό.
ΝΟΜΟΣ ΤΗΣ ΠΕΡΙΟ ΙΚΟΤΗΤΑΣ : Οι ιδιότητες των χηµικών στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού.
1. Ο ΠΕΡΙΟ ΙΚΟΣ ΠΙΝΑΚΑΣ Οι άνθρωποι από την φύση τους θέλουν να πετυχαίνουν σπουδαία αποτελέσµατα καταναλώνοντας το λιγότερο δυνατό κόπο και χρόνο. Για το σκοπό αυτό προσπαθούν να οµαδοποιούν τα πράγµατα
ITU-R P (2012/02) khz 150
(0/0) khz 0 P ii (IPR) (ITU-T/ITU-R/ISO/IEC) ITU-R http://www.itu.int/itu-r/go/patents/en http://www.itu.int/publ/r-rec/en BO BR BS BT F M P RA RS S SA SF SM SNG TF V ITU-R 0 ITU 0 (ITU) khz 0 (0-009-00-003-00-994-990)
ΠΕΡΙΟΔΙΚΟ ΣΥΣΤΗΜΑ ΤΩΝ ΣΤΟΙΧΕΙΩΝ (1) Ηλία Σκαλτσά ΠΕ ο Γυμνάσιο Αγ. Παρασκευής
ΠΕΡΙΟΔΙΚΟ ΣΥΣΤΗΜΑ ΤΩΝ ΣΤΟΙΧΕΙΩΝ (1) Ηλία Σκαλτσά ΠΕ04.01 5 ο Γυμνάσιο Αγ. Παρασκευής Όπως συμβαίνει στη φύση έτσι και ο άνθρωπος θέλει να πετυχαίνει σπουδαία αποτελέσματα καταναλώνοντας το λιγότερο δυνατό
τροχιακά Η στιβάδα καθορίζεται από τον κύριο κβαντικό αριθµό (n) Η υποστιβάδα καθορίζεται από τους δύο πρώτους κβαντικούς αριθµούς (n, l)
ΑΤΟΜΙΚΑ ΤΡΟΧΙΑΚΑ Σχέση κβαντικών αριθµών µε στιβάδες υποστιβάδες - τροχιακά Η στιβάδα καθορίζεται από τον κύριο κβαντικό αριθµό (n) Η υποστιβάδα καθορίζεται από τους δύο πρώτους κβαντικούς αριθµούς (n,
MICROMASTER Vector MIDIMASTER Vector
s MICROMASTER Vector MIDIMASTER Vector... 2 1.... 4 2. -MICROMASTER VECTOR... 5 3. -MIDIMASTER VECTOR... 16 4.... 24 5.... 28 6.... 32 7.... 54 8.... 56 9.... 61 Siemens plc 1998 G85139-H1751-U553B 1.
ITU-R S.1782 ITU-R S.1782 (ITU-R 269/4 ) (2007) WRC cm km m 1,2 3
1 ITUR S.1782 ITUR S.1782 (2007) (ITUR 269/4 ) WRC03 1. MHz 500 (FSS).GHz 50/40 GHz 30/20 GHz 14/11 cm 30. 2 km 10 000 000. GHz 14/11 GHz 30/20 2 m 1,2 3. GHz 14/11 GHz 30/20 "". ( ( ) ( ) ( ( ( ( ( (
ΠΕΡΙΟΔΙΚΟΣ ΠΙΝΑΚΑΣ ΣΤΟΙΧΕΙΩΝ
ΠΕΡΙΟΔΙΚΟΣ ΠΙΝΑΚΑΣ ΣΤΟΙΧΕΙΩΝ Περίοδοι περιοδικού πίνακα Ο περιοδικός πίνακας αποτελείται από 7 περιόδους. Ο αριθμός των στοιχείων που περιλαμβάνει κάθε περίοδος δεν είναι σταθερός, δηλ. η περιοδικότητα
ITU-R RS.095 (007) 4 5 5 6 7 7 7 9 5 7 0 0 4 6 6 7 ITU-R RS.095 ( ) (EESS) GHz 37-36...... ( )........... 3.......(FS).3... (MS).3.......4....4... 3.4...3 4.4....4.4....4.4...4 5.4... 6.4... ( ).6.4...
STANDARD1 EN EN EN
PRILOGA RADIJSKE 9,000-20,05 khz naprave kratkega dosega: induktivne aplikacije 315 600 khz naprave kratkega dosega: aktivni medicinski vsadki ultra nizkih moči 4516 khz naprave kratkega dosega: železniške
ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ Γ
ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ Γ ΜΑΘΗΜΑ 2 Ισοδύναμο Ηλεκτρικό Κύκλωμα Σύγχρονων Μηχανών Ουρεϊλίδης Κωνσταντίνος, Υποψ. Διδακτωρ Υπολογισμός Αυτεπαγωγής και αμοιβαίας επαγωγής Πεπλεγμένη μαγνητική ροή συναρτήσει των
Αναπληρωτής Καθηγητής Τμήμα Συντήρησης Αρχαιοτήτων και Έργων Τέχνης Πανεπιστήμιο Δυτικής Αττικής - ΣΑΕΤ
Γενική και Ανόργανη Χημεία Περιοδικές ιδιότητες των στοιχείων. Σχηματισμός ιόντων. Στ. Μπογιατζής 1 Αναπληρωτής Καθηγητής Τμήμα Συντήρησης Αρχαιοτήτων και Έργων Τέχνης Π Δ Χειμερινό εξάμηνο 2018-2019 Π
ITU-R BT ITU-R BT ( ) ITU-T J.61 (
ITU-R BT.439- ITU-R BT.439- (26-2). ( ( ( ITU-T J.6 ( ITU-T J.6 ( ( 2 2 2 3 ITU-R BT.439-2 4 3 4 K : 5. ITU-R BT.24 :. ITU-T J.6. : T u ( ) () (S + L = M) :A :B :C : D :E :F :G :H :J :K :L :M :S :Tsy :Tlb
Stikalni pretvorniki. Seminar: Načrtovanje elektronike za EMC Boštjan Glažar
Stikalni pretvorniki Seminar: Načrtovanje elektronike za EMC 9. 3. 2016 Boštjan Glažar niverza v Ljubljani Fakulteta za elektrotehniko Tržaška cesta 25, SI-1000 Ljubljana Vsebina Prednosti stikalnih pretvornikov
Ασκήσεις στα Συστήµατα Ηλεκτρονικών Επικοινωνιών Κεφάλαιο 3 ο : ΕΙΣΑΓΩΓΗ στις ΤΗΛΕΠΙΚΟΙΝΩΝΙΕΣ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΟ ΚΥΜΑ και ΤΕΧΝΙΚΕΣ ΙΑΜΟΡΦΩΣΗΣ
Κεφάλαιο 3 ο : ΕΙΣΑΓΩΓΗ στις ΤΗΛΕΠΙΚΟΙΝΩΝΙΕΣ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΟ ΚΥΜΑ και ΤΕΧΝΙΚΕΣ ΙΑΜΟΡΦΩΣΗΣ 1. Ποµπός ΑΜ εκπέµπει σε φέρουσα συχνότητα 1152 ΚΗz, µε ισχύ φέροντος 10KW. Η σύνθετη αντίσταση της κεραίας είναι
Κεφάλαιο 8. Ηλεκτρονικές Διατάξεις και Περιοδικό Σύστημα
Κεφάλαιο 8 Ηλεκτρονικές Διατάξεις και Περιοδικό Σύστημα 1. H απαγορευτική αρχή του Pauli 2. Η αρχή της ελάχιστης ενέργειας 3. Ο κανόνας του Hund H απαγορευτική αρχή του Pauli «Είναι αδύνατο να υπάρχουν
Parts Manual. Trio Mobile Surgery Platform. Model 1033
Trio Mobile Surgery Platform Model 1033 Parts Manual For parts or technical assistance: Pour pièces de service ou assistance technique : Für Teile oder technische Unterstützung Anruf: Voor delen of technische
Logatherm WPL 14 AR T A ++ A + A B C D E F G A B C D E F G. kw kw /2013
WP 14 R T d 9 10 11 53 d 2015 811/2013 WP 14 R T 2015 811/2013 WP 14 R T Naslednji podatki o izdelku izpolnjujejo zahteve uredb U 811/2013, 812/2013, 813/2013 in 814/2013 o dopolnitvi smernice 2010/30/U.
Gradniki TK sistemov
Gradniki TK sistemov renos signalov v višji rekvenčni legi Vsebina Modulacija in demodulacija Vrste analognih modulacij AM M FM rimerjava spektrov analognih moduliranih signalov Mešalniki Kdaj uporabimo
ITU-R F.1891 (2011/05) ! "# . /) 0 1 ",MHz ,
(0/05)! "# &' () * $ + # $ %. /) 0 ",MHz 7 075-5 850, F ii.. (IPR) (ITU-T/ITU-R/ISO/IEC).ITU-R http://www.itu.int/itu-r/go/patents/en. (http://www.itu.int/publ/r-rec/en ) () ( ) BO BR BS BT F M P RA RS
ITU-R P ITU-R P (ITU-R 204/3 ( )
1 ITU-R P.530-1 ITU-R P.530-1 (ITU-R 04/3 ) (007-005-001-1999-1997-1995-1994-199-1990-1986-198-1978)... ( ( ( 1 1. 1 : - - ) - ( 1 ITU-R P.530-1..... 6.3. :. ITU-R P.45 -. ITU-R P.619 -. ) (ITU-R P.55
Delovna točka in napajalna vezja bipolarnih tranzistorjev
KOM L: - Komnikacijska elektronika Delovna točka in napajalna vezja bipolarnih tranzistorjev. Določite izraz za kolektorski tok in napetost napajalnega vezja z enim virom in napetostnim delilnikom na vhod.
ITU-R P (2009/10)
ITU-R.38-6 (009/0 $% #! " #( ' * & ' /0,-. # GHz 00 MHz 900 ITU-R.38-6 ii.. (IR (ITU-T/ITU-R/ISO/IEC.ITU-R http://www.itu.int/itu-r/go/patents/en. (http://www.itu.int/publ/r-rec/en ( ( BO BR BS BT F M
38 Te(OH) 6 2NH 4 H 2 PO 4 (NH 4 ) 2 HPO 4
Fig. A-1-1. Te(OH) NH H PO (NH ) HPO (TAAP). Projection of the crystal structure along the b direction [Ave]. 9 1. 7.5 ( a a )/ a [1 ] ( b b )/ b [1 ] 5..5 1.5 1 1.5 ( c c )/ c [1 ].5 1. 1.5. Angle β 1.
-! " #!$ %& ' %( #! )! ' 2003
-! "#!$ %&' %(#!)!' ! 7 #!$# 9 " # 6 $!% 6!!! 6! 6! 6 7 7 &! % 7 ' (&$ 8 9! 9!- "!!- ) % -! " 6 %!( 6 6 / 6 6 7 6!! 7 6! # 8 6!! 66! #! $ - (( 6 6 $ % 7 7 $ 9!" $& & " $! / % " 6!$ 6!!$#/ 6 #!!$! 9 /!
ITU-R M ITU-R M ITU-R 92/8 ( (2000) GMDSS 1 GMDSS .(IMO)
1 (2000) ITU-R M.1467-1 * ITU-R M.1467-1 NAVTEX A2 A2 (ITU-R 92/8 ) NAVTEX A2 ITU-R M.1467...A2 CMDSS 1974 (SOLAS) ( (GMDSS) 1999 GMDSS A2 ( ITU-R 92/8 (.A2 GMDSS GMDSS 1.1 A2.1.(IMO) * ITU-R M.1467-1
ITU-R P (2012/02) &' (
ITU-R P.530-4 (0/0) $ % " "#! &' ( P ITU-R P. 530-4 ii.. (IPR) (ITU-T/ITU-R/ISO/IEC).ITU-R http://www.itu.int/itu-r/go/patents/en. ITU-T/ITU-R/ISO/IEC (http://www.itu.int/publ/r-rec/en ) () ( ) BO BR BS
Microelectronic Circuit Design Third Edition - Part I Solutions to Exercises
Microelectronic Circuit Design Third Edition - Part I Solutions to Exercises Page 11 CHAPTER 1 V LSB 5.1V 10 bits 5.1V 104bits 5.00 mv V 5.1V MSB.560V 1100010001 9 + 8 + 4 + 0 785 10 V O 786 5.00mV or
= 0.927rad, t = 1.16ms
P 9. [a] ω = 2πf = 800rad/s, f = ω 2π = 27.32Hz [b] T = /f = 7.85ms [c] I m = 25mA [d] i(0) = 25cos(36.87 ) = 00mA [e] φ = 36.87 ; φ = 36.87 (2π) = 0.6435 rad 360 [f] i = 0 when 800t + 36.87 = 90. Now
PONOVITEV SNOVI ZA 4. TEST
PONOVITEV SNOVI ZA 4. TEST 1. * 2. *Galvanski člen z napetostjo 1,5 V požene naboj 40 As. Koliko električnega dela opravi? 3. ** Na uporniku je padec napetosti 25 V. Upornik prejme 750 J dela v 5 minutah.
!"#$%& '!(#)& a<.21c67.<9 /06 :6>/ 54.6: 1. ]1;A76 _F -. /06 4D26.36 <> A.:4D6:6C C4/4 /06 D:43? C</ O=47?6C b*dp 12 :1?6:E /< D6 3:4221N6C 42 D:A6 O=
![!#$%& '!(#)& a<.21c67.<9 /06 :6>/ 54.6: 1. ]1;A76 _F -. /06 4D26.36 <> A.:4D6:6C C4/4 /06 D:43? C</ O=47?6C b*dp 12 :1?6:E /< D6 3:4221N6C 42 D:A6 O=](/thumbs/72/67457957.jpg "!#$%& '!(#)& a<.21c67.<9 /06 :6>/ 54.6: 1. ]1;A76 _F -. /06 4D26.36 <> A.:4D6:6C C4/4 /06 D:43? C</ O=47?6C b*dp 12 :1?6:E /< D6 3:4221N6C 42 D:A6 O=")
! " #$% & '( )*+, -. /012 3045/67 8 96 57626./ 4. 4:;74= 69676.36 D426C
!!" #7 $39 %" (07) ..,..,.. $ 39. ) :. :, «(», «%», «%», «%» «%». & ,. ). & :..,. '.. ( () #*. );..,..'. + (# ).
1 00 3 !!" 344#7 $39 %" 6181001 63(07) & : ' ( () #* ); ' + (# ) $ 39 ) : : 00 %" 6181001 63(07)!!" 344#7 «(» «%» «%» «%» «%» & ) 4 )&-%/0 +- «)» * «1» «1» «)» ) «(» «%» «%» + ) 30 «%» «%» )1+ / + : +3
O.172 ITU-T (SDH) ITU-T O.172 (2005/04)
O.172 ITU-T (2005/04) :O / (SDH) ITU-T O.172 O O.9 O.19 O.39 - - - - O.1 O.10 O.20 O.129 O.40 O.199 - O.130 O.209 O.200 - /. (SDH) ITU-T O.172 (SDH).(SDH).(PDH) (SDH). 2005 13 ITU-T O.172 (2008-2005) 4.ITU-T
Vaja: Odbojnostni senzor z optičnimi vlakni. Namen vaje
Namen vaje Spoznavanje osnovnih fiber-optičnih in optomehanskih komponent Spoznavanje načela delovanja in praktične uporabe odbojnostnega senzorja z optičnimi vlakni, Delo z merilnimi instrumenti (signal-generator,
ITU-R BT.2033 (2013/01) / 0) ( )
ITU-R BT. (/) & ' ( & " #$%! - ".,(UHF) ) * + (VHF) ( / ) ( ) BT ITU-R BT.8-9 ii.. (IPR) (ITU-T/ITU-R/ISO/IEC).ITU-R http://www.itu.int/itu-r/go/patents/en. (http://www.itu.int/publ/r-rec/en ) ( ) () BO
PCB Footprint Library
PCB Tantalum Capacitors EIA Standard Low Inductance MLCs Chip Film Capacitors SuperCaps Filters TVS Diodes Couplers Crossovers Inductors Timing Devices Resistive Products http://www.avx.com Tantalum Capacitors
UNIVERZA V LJUBLJANI, FAKULTETA ZA STROJNIŠTVO Katedra za energetsko strojništvo VETRNICA. v 2. v 1 A 2 A 1. Energetski stroji
Katedra za energetsko strojništo VETRNICA A A A Katedra za energetsko strojništo Katedra za energetsko strojništo VETRNICA A A A Δ Δp p p Δ Katedra za energetsko strojništo Teoretična moč etrnice Določite
ΘΕΜΑ 1 ο. α. τα μήκη κύματος από 100m έως 50m ονομάζονται κύματα νύχτας και τα μήκη κύματος από 50m έως 10m ονομάζονται κύματα ημέρας.
ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Γ ΤΑΞΗ ΕΠΑΛ (ΟΜΑΔΑ Α ) & ΜΑΘΗΜΑΤΩΝ ΕΙΔΙΚΟΤΗΤΑΣ ΕΠΑΛ (ΟΜΑΔΑ Β ) ΠΑΡΑΣΚΕΥΗ 06/05/016 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΝΙΚΕΣ ΕΠΙΚΟΙΝΩΝΙΕΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ: ΕΞΙ (6) ΘΕΜΑ 1 ο ΕΝΔΕΙΚΤΙΚΕΣ ΑΠΑΝΤΗΣΕΙΣ
➆t r r 3 r st 40 Ω r t st 20 V t s. 3 t st U = U = U t s s t I = I + I
tr 3 P s tr r t t 0,5A s r t r r t s r r r r t st 220 V 3r 3 t r 3r r t r r t r r s e = I t = 0,5A 86400 s e = 43200As t r r r A = U e A = 220V 43200 As A = 9504000J r 1 kwh = 3,6MJ s 3,6MJ t 3r A = (9504000
TOPLOTNA ČRPALKA ZRAK-VODA - BUDERUS LOGATHERM WPL 7/10/12/14/18/25/31
TOPLOTN ČRPLK ZRK-VOD - BUDERUS LOGTHERM WPL 7/0//4/8/5/ Tip Moč (kw) nar. št. EUR (brez DDV) WPL 7 7 8 7 700 95 5.6,00 WPL 0 0 7 78 600 89 8.9,00 WPL 7 78 600 90 9.78,00 WPL 4 4 7 78 600 9 0.88,00 WPL
Te chnical Data Catalog
Te chnical Data Catalog 50 khz 1 kw 50 khz AE Power rating: 1 kwrms @ 2% duty cycle 7x28mm (1.13") PZT/L Active Area: 45cm 2 Urethane Window Beamwidth: -3dB: 19-6dB: 27 db: 34 Directivity Index: 18.9 Frequency
ITU-R M (2013/02)!! " #
(013/0) MHz 50-3!" # $!! " # M ii.. (IPR) (ITU-T/ITU-R/ISO/IEC).ITU-R 1 1 http://www.itu.int/itu-r/go/patents/en. (http://www.itu.int/publ/r-rec/en ) ( ) ( ) BO BR BS BT F M P RA RS S SA SF SM SNG TF V
ΛΥΣΕΙΣ. 1. Χαρακτηρίστε τα παρακάτω στοιχεία ως διαµαγνητικά ή. Η ηλεκτρονική δοµή του 38 Sr είναι: 1s 2 2s 2 2p 6 3s 2 3p 6 3d 10 4s 2 4p 6 5s 2
ΛΥΣΕΙΣ 1. Χαρακτηρίστε τα παρακάτω στοιχεία ως διαµαγνητικά ή παραµαγνητικά: 38 Sr, 13 Al, 32 Ge. Η ηλεκτρονική δοµή του 38 Sr είναι: 1s 2 2s 2 2p 6 3s 2 3p 6 3d 10 4s 2 4p 6 5s 2 Η ηλεκτρονική δοµή του
..,..,.. ! " # $ % #! & %
..,..,.. - -, - 2008 378.146(075.8) -481.28 73 69 69.. - : /..,..,... : - -, 2008. 204. ISBN 5-98298-269-5. - -,, -.,,, -., -. - «- -»,. 378.146(075.8) -481.28 73 -,..,.. ISBN 5-98298-269-5..,..,.., 2008,
Appendix B Table of Radionuclides Γ Container 1 Posting Level cm per (mci) mci
3 H 12.35 Y β Low 80 1 - - Betas: 19 (100%) 11 C 20.38 M β+, EC Low 400 1 5.97 13.7 13 N 9.97 M β+ Low 1 5.97 13.7 Positrons: 960 (99.7%) Gaas: 511 (199.5%) Positrons: 1,199 (99.8%) Gaas: 511 (199.6%)
Μάθημα 12ο. O Περιοδικός Πίνακας Και το περιεχόμενό του
Μάθημα 12ο O Περιοδικός Πίνακας Και το περιεχόμενό του Γενική και Ανόργανη Χημεία 201-17 2 Η χημεία ΠΠΠ (= προ περιοδικού πίνακα) μαύρο χάλι από αταξία της πληροφορίας!!! Καμμία οργάνωση των στοιχείων.
r t t r t t à ré ér t é r t st é é t r s s2stè s t rs ts t s
r t r r é té tr q tr t q t t q t r t t rrêté stér ût Prés té r ré ér ès r é r r st P t ré r t érô t 2r ré ré s r t r tr q t s s r t t s t r tr q tr t q t t q t r t t r t t r t t à ré ér t é r t st é é
Diferencialna enačba, v kateri nastopata neznana funkcija in njen odvod v prvi potenci
Linearna diferencialna enačba reda Diferencialna enačba v kateri nastopata neznana funkcija in njen odvod v prvi potenci d f + p= se imenuje linearna diferencialna enačba V primeru ko je f 0 se zgornja
Te chnical Data Catalog
Te chnical Data Catalog 50 khz 1 kw 50 khz AE Power rating: 1 kwrms @ 2% duty cycle 7x28mm (1.13") PZT/L Active Area: 45cm 2 Urethane Window Beamwidth: -3dB: 19-6dB: 27 db: 34 Directivity Index: 18.9 Frequency
L E M I L I C E LEMILICA WELLER WHS40. LEMILICA WELLER SP25 220V 25W Karakteristike: 220V, 25W, VRH 4,5 mm Tip: LEMILICA WELLER. Tip: LEMILICA WELLER
L E M I L I C E LEMILICA WELLER SP25 220V 25W Karakteristike: 220V, 25W, VRH 4,5 mm LEMILICA WELLER SP40 220V 40W Karakteristike: 220V, 40W, VRH 6,3 mm LEMILICA WELLER SP80 220V 80W Karakteristike: 220V,
(... )..!, ".. (! ) # - $ % % $ & % 2007
(! ), "! ( ) # $ % & % $ % 007 500 ' 67905:5394!33 : (! ) $, -, * +,'; ), -, *! ' - " #!, $ & % $ ( % %): /!, " ; - : - +', 007 5 ISBN 978-5-7596-0766-3 % % - $, $ &- % $ % %, * $ % - % % # $ $,, % % #-
ΜΕΛΕΤΗ ΤΗΣ ΥΝΑΤΟΤΗΤΑΣ ΑΞΙΟΠΟΙΗΣΗΣ ΤΟΥ ΓΕΩΘΕΡΜΙΚΟΥ ΠΕ ΙΟΥ ΘΕΡΜΩΝ ΝΙΓΡΙΤΑΣ (Ν. ΣΕΡΡΩΝ)
ελτίο της Ελληνικής Γεωλογικής Εταιρίας τοµ. XXXVI, 2004 Πρακτικά 10 ου ιεθνούς Συνεδρίου, Θεσ/νίκη Απρίλιος 2004 Bulletin of the Geological Society of Greece vol. XXXVI, 2004 Proceedings of the 10 th
ITU-R BT (11/2008) ( ) * & +, '
1 ITU-R BT.35- (11/8) "#$ %&! ( ) * & +, ' ( ) BT ITU-R BT.35- ii.. (IPR) (ITU-T/ITU-R/ISO/IEC).ITU-R 1 1 http://www.itu.int/itu-r/go/patents/en. (http://www.itu.int/publ/r-rep/en ) () () BO BR BS BT F
Zaporedna in vzporedna feroresonanca
Visokonapetostna tehnika Zaporedna in vzporedna feroresonanca delovanje regulacijskega stikala T3 174 kv Vaja 9 1 Osnovni pogoji za nastanek feroresonance L C U U L () U C () U L = U L () U C = ωc V vezju
MAX4147ESD PART 14 SO TOP VIEW. Maxim Integrated Products 1 MAX4147 EVALUATION KIT AVAILABLE ; Rev 1; 11/96 V CC V EE OUT+ IN+ R t SENSE IN-
-; Rev ; / EVALUATION KIT AVAILABLE µ µ PART ESD TEMP. RANGE - C to +5 C PPACKAGE SO TOP VIEW V EE V CC SENSE+ SENSE- R t R t R t R t MAX SENSE OUT SENSE+ SENSE- N.C. SHDN N.C. 3 5 R f R G R f 3 VDSL TRANSFORMER
!"!# ""$ %%"" %$" &" %" "!'! " #$!
" "" %%"" %" &" %" " " " % ((((( ((( ((((( " %%%% & ) * ((( "* ( + ) (((( (, (() (((((* ( - )((((( )((((((& + )(((((((((( +. ) ) /(((( +( ),(, ((((((( +, 0 )/ (((((+ ++, ((((() & "( %%%%%%%%%%%%%%%%%%%(
ΙΑΦΑ Φ ΝΕΙ Ε ΕΣ Ε ΧΗΜΕ Μ Ι Ε ΑΣ ΓΥΜΝ Μ ΑΣΙΟΥ H
Hταξινόµηση των στοιχείων τάξη Γ γυµνασίου Αναγκαιότητα ταξινόµησης των στοιχείων Μέχρι το 1700 µ.χ. ο άνθρωπος είχε ανακαλύψει µόνο 15 στοιχείακαι το 1860 µ.χ. περίπου 60στοιχεία. Σηµαντικοί Χηµικοί της
Digitalni modulacijski postopki
Digitalni modulacijski postopki str. 104-160 Uvod: Spektri analognih moduliranih signalov V radijskih komunikacijah je prenosni medij javna dobrina za katero podeljuje koncesijo država. Cena radijskega
TeSys contactors a.c. coils for 3-pole contactors LC1-D
References a.c. coils for 3-pole contactors LC1-D Control circuit voltage Average resistance Inductance of Reference (1) Weight Uc at 0 C ± 10 % closed circuit For 3-pole " contactors LC1-D09...D38 and
1 2 3 4 5 6 7 8 9 10 2 12,999,976 km 9,136,765 km 1,276,765 km 499,892 km 245,066 km 112,907 km 36,765 km 24,159 km 7899 km 2408 km 76 km 12 14 16 3 6 11 1 12 7 1 2 5 4 3 9 10 8 18 20 21 22 23 24 25 26
2 3 4 5 6 7 8 9 10 12,999,976 km 9,136,765 km 1,276,765 km 499,892 km 245,066 km 112,907 km 36,765 km 24,159 km 7899 km 2408 km 76 km 12 14 16 9 10 1 8 12 7 3 1 6 2 5 4 3 11 18 20 21 22 23 24 26 28 30
Ηλεκτρονικοί Αισθητήρες
Ηλεκτρονικοί Αισθητήρες Με τον όρο αισθητήρες περιγράφονται όλες εκείνες οι συσκευές που μετρούν μια φυσική ποσότητα και τη μετατρέπουν σε ηλεκτρικό -συνήθως- σήμα. Στη βιβλιογραφία εμφανίζονται πολλοί
ΠΑΡΑΡΤΗΜΑ V. Πρότυπα δυναμικά αναγωγής ( ) ΠΡΟΤΥΠΑ ΔΥΝΑΜΙΚΑ ΑΝΑΓΩΓΗΣ ΣΤΟΥΣ 25 o C. Ημιαντιδράσεις αναγωγής , V. Antimony. Bromine. Arsenic.
ΠΑΡΑΡΤΗΜΑ V. ΠΡΟΤΥΠΑ ΔΥΝΑΜΙΚΑ ΑΝΑΓΩΓΗΣ ΣΤΟΥΣ 5 o C ΠΑΡΑΡΤΗΜΑ V. Πρότυπα δυναμικά αναγωγής ΠΡΟΤΥΠΑ ΔΥΝΑΜΙΚΑ ΑΝΑΓΩΓΗΣ ΣΤΟΥΣ 5 o C, V, V Auminum Bervium A ( H ) e A H. 0 Be e Be H. 1 ( ) [ ] e A F. 09 AF
Διαμόρφωση Συχνότητας. Frequency Modulation (FM)
Διαμόρφωση Συχνότητας Frequency Modulation (FM) Τι συμβαίνει με τις γραμμικές διαμορφώσεις; Στη γραμμική διαμόρφωση CW (Carrier Wave) δηλαδή, AM, DSB, SSB, VSB Το πλάτος ενός ημιτονικού φέροντος μεταβάλλεται
Μονάδες σιδερώματος με ατμό SI 2.600 CB. Τεχνικά στοιχεία
Μονάδες σιδερώματος με ατμό SI 2.600 CB Μείωση του χρόνου σιδερώματος στο μισό. Σιδέρωμα σαν επαγγελματίες γρήγορα και χωρίς κόπο. Χάρη στην πίεση ατμού τα υφάσματα σιδερώνονται γρήγορα και χωρίς κόπο.
ITU-R M MHz ITU-R M ( ) (epfd) (ARNS) (RNSS) ( /(DME) MHz (ARNS) MHz ITU-R M.
ITU-R M.64- (007-005-003) ITU-R M.64- MHz 5-64 (epfd) (RNSS) ().MHz 5-64 MHz 5-960 (RR) ( () (RNSS) ( /(DME) MHz 5-64 (RNSS) (TACAN) ( ITU-R M.639 MHz 5-64 WRC-000 ( (RNSS) (RNSS) () RNSS WRC-03 ( MHz
OILGEAR TAIFENG. (ml/rev) (bar) (bar) (L/min) (rpm) (kw)
PVWW!"#$ PVWW!"#$%&'()*+!"#$% 12!"#$%&'()*!!"#$%&'(!"#$!"#$%&'()*+!"#$%!!"#!$%&'()*+!"#$%!"!"#$%&'!"#$%&'!"#!"#$%!" SE!"!"#$%&'!"#!"#$%&'!"#$%&'!"#$!"#$!"#$%&'!"#$%&'!"#$%&!"#$%&'!"!"#$%&!"#$%&!"!"#$%!"#$%!"#$%&'(!"#$%&'!!"#!"#!"#$%&!"#$%&'(
#%" )*& ##+," $ -,!./" %#/%0! %,!
-!"#$% -&!'"$ & #("$$, #%" )*& ##+," $ -,!./" %#/%0! %,! %!$"#" %!#0&!/" /+#0& 0.00.04. - 3 3,43 5 -, 4 $ $.. 04 ... 3. 6... 6.. #3 7 8... 6.. %9: 3 3 7....3. % 44 8... 6.4. 37; 3,, 443 8... 8.5. $; 3
Αλληλεπίδραση ακτίνων-χ με την ύλη
Άσκηση 8 Αλληλεπίδραση ακτίνων-χ με την ύλη Δ. Φ. Αναγνωστόπουλος Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Ιωάννινα 2013 Άσκηση 8 ii Αλληλεπίδραση ακτίνων-χ με την ύλη Πίνακας περιεχομένων
Εισαγωγή στις Τηλεπικοινωνίες. Δομή της παρουσίασης
ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΕΙΡΑΙΩΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΩΝ ΠΛΗΡΟΦΟΡΙΚΗΣ & ΕΠΙΚΟΙΝΩΝΙΩΝ ΤΜΗΜΑ ΨΗΦΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΗΛΕΠΙΚΟΙΝΩΝΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Εισαγωγή στις Τηλεπικοινωνίες Αναλογικές Διαμορφώσεις Αθανάσιος Κανάτας
Technical Data Catalog
42 to 65 khz-a (Broadband) Transformed to 100 ohms minimum (B1) 42 to 65 khz 1 kw 25 W Power Rating: 1 kw @ 1% duty cycle CW (4) : 25W in B265, PM265 15W in M265, TM265 7 x 28.6 mm (1.13 in) PZT Active
Kaskadna kompenzacija SAU
Kaskadna kompenzacija SAU U inženjerskoj praksi, naročito u sistemima regulacije elektromotornih pogona i tehnoloških procesa, veoma često se primenjuje metoda kaskadne kompenzacije, u čijoj osnovi su
RoHS 555 Pb Chip Ferrite Inductor (MFI Series) Engineering Spec.
RoHS 555 Pb Chip Ferrite Inductor (MFI Series) Engineering Spec. PRODUCT DETAIL Electrical Characteristics μh L (Min) Q MHz (Min) SRF Ω DCR IDC ma TEST FREQ: MHz TEST LEVEL: 100 mv Test Instruments HP4291
Poglavje 7. Poglavje 7. Poglavje 7. Regulacijski sistemi. Regulacijski sistemi. Slika 7. 1: Normirana blokovna shema regulacije EM
Slika 7. 1: Normirana blokovna shema regulacije EM Fakulteta za elektrotehniko 1 Slika 7. 2: Principielna shema regulacije AM v KSP Fakulteta za elektrotehniko 2 Slika 7. 3: Merjenje komponent fluksa s
1. tiha vaja iz VISOKOFREKVENČNE TEHNIKE - 25.10.2013
1. tiha vaja iz VISOKOFREKVENČNE TEHNIKE - 25.10.2013 1. Modra svetleča dioda (LED) je izdelana kot usmerniški PN spoj, kjer rekombinacije manjšinskih nosilcev proizvajajo svetlobo. Modra LED je izdelana
Veleučilište u Rijeci Stručni studij sigurnosti na radu Akad. god. 2011/2012. Matematika. Monotonost i ekstremi. Katica Jurasić. Rijeka, 2011.
Veleučilište u Rijeci Stručni studij sigurnosti na radu Akad. god. 2011/2012. Matematika Monotonost i ekstremi Katica Jurasić Rijeka, 2011. Ishodi učenja - predavanja Na kraju ovog predavanja moći ćete:,
!()"%#*+#,-,#". !"#$$%"#&'#' "#$%&''()#*$%$+,-.*'')/012$+.* ñ.'âáóéëüðïõëïò (2&20''&34''"4"(&20(.* Êýêëùìá Óõíôïíéóìïý Óôáèìïý
!"#$$%"#&'#' "#$%&''()#*$%$+,-.*'')/01$+.* (&0''&34''"4"(&0(.*!()"%#*+#,-,#". Êýêëùìá Óõíôïíéóìïý Óôáèìïý L C ÁðïäéáìïñöùôÞ! Äéüäïõ ÌåãÜöùíï ñ.'âáóéëüðïõëïò 000 ΤΗΛΕΠΙΚΟΙΝΩΝΙΕΣ 1. ΕΙΣΑΓΩΓΗ Επικοινωνώ :
S t r a n a 1. 1.Povezati jonsku jačinu rastvora: a) MgCl 2 b) Al 2 (SO 4 ) 3 sa njihovim molalitetima, m. za so tipa: M p X q. pa je jonska jačina:
S t r a n a 1 1.Povezati jonsku jačinu rastvora: a MgCl b Al (SO 4 3 sa njihovim molalitetima, m za so tipa: M p X q pa je jonska jačina:. Izračunati mase; akno 3 bba(no 3 koje bi trebalo dodati, 0,110
ss rt çã r s t Pr r Pós r çã ê t çã st t t ê s 1 t s r s r s r s r q s t r r t çã r str ê t çã r t r r r t r s
P P P P ss rt çã r s t Pr r Pós r çã ê t çã st t t ê s 1 t s r s r s r s r q s t r r t çã r str ê t çã r t r r r t r s r t r 3 2 r r r 3 t r ér t r s s r t s r s r s ér t r r t t q s t s sã s s s ér t
Formulas of Agrawal s Fiber-Optic Communication Systems NA n 2 ; n n. NA( )=n1 a
Formula o grawal Fiber-Oti Communiation Sytem Chater (ntroution) 8 / max m M / E nh N h M m 4 6.66. J e 9.6 / m log /mw SN / / /, NZ SN log / Z max N E Chater (Otial Fiber) Setion - (Geometrial Oti erition)
ΗΜΜΥ 203 Εργαστήριο Κυκλωμάτων και Μετρήσεων. Τελική Εξέταση Παρασκευή 8/12/2006, Α και
ΗΜΜΥ 203 Εργαστήριο Κυκλωμάτων και Μετρήσεων Τελική Εξέταση Παρασκευή 8/12/2006, Α020 08.30-11.30 και 11.30-14.30 Παρατηρήσεις 1. Η εξέταση θα είναι πρακτική. Θα σας δοθούν άγνωστα προβλήματα τα οποία
και ότι όλες οι τάσεις ή ρεύματα που αναπτύσσονται σε ένα κύκλωμα έχουν την ίδια συχνότητα ω. Οπότε για τον πυκνωτή
1 130306 Πρώτο μάθημα. Επανάληψη μιγαδικών. Παράδειγμα με z 1 = 5 j3. Μέτρο z 1 = 5 2 3 2 = 5.83, φάση /z 1 = tan 1 (3/5) = 30.96. Τι γίνεται με τα τεταρτημόρια όταν z 2 = 5 j3, z 3 = 5 j3, z 4 = 5 j3.
ITU-R BS (2011/12)! "# $ % &% '()
(011/1)! "# $ % &% '() MHz 3 000-30..,- * + ( $ ( ) BS ii.. (IPR) (ITU-T/ITU-R/ISO/IEC).ITU-R 1 1 http://www.itu.int/itu-r/go/patents/en. (http://www.itu.int/publ/r-rec/en ) ( ) () BO BR BS BT F M P RA
Τηλεπικοινωνιακά Συστήματα Ι
Τηλεπικοινωνιακά Συστήματα Ι Διάλεξη 8: Διαμόρφωση Γωνίας (2/2) Δρ. Μιχάλης Παρασκευάς Επίκουρος Καθηγητής 1 Ατζέντα Εύρος Ζώνης Συχνοτήτων Σημάτων με Διαμόρφωση Γωνίας Δημιουργία Σημάτων Διαμορφωμένων
SPEKTRI ELEKTROMAGNETNEGA VALOVANJA
SPEKTRI ELEKTROMAGNETNEGA VALOVANJA - Načini pridobivanja posameznih vrst spektrov - Izvori sevanja - Ločevanje valovanj z različnimi λ - Naprave za selekcijo el.mag.valovanja za različne λ. 1. Načini
For xdsl Line Transformers & Splitter Coils
For & plitter Coils TEL RM CEP CEP EEH EEH RM CEP CPFC PC CEPB CEPC CEP EP CEP0 CEP0B CEP CEP CEP CEPE EPD CEEHD CEP CEPB OUT Application is the xdl line transformer. CEPB.0 [.] Max.. [.] Max.. [.] Pin.
Research on mode-locked optical fiber laser
2003 6 20 Research on mode-locked optical fiber laser 1 36303 Abstract- For future ultrahigh-speed optical communications, an ultrashort optical pulse train at a high repetitionrate will be indispensable.
ITU-R P (2012/02)
ITU-R P.56- (0/0 P ITU-R P.56- ii.. (IPR (ITU-T/ITU-R/ISO/IEC.ITU-R ttp://www.itu.int/itu-r/go/patents/en. (ttp://www.itu.int/publ/r-rec/en ( ( BO BR BS BT F M P RA RS S SA SF SM SNG TF V 0.ITU-R ITU 0..(ITU
