1 ΕΘΝΙΚΟ ΚΕΝΤΡΟ ΕΡΕΥΝΑΣ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΔΗΜΟΚΡΙΤΟΣ / DEMOKRITOS NATIONAL CENTER FOR SCIENTIFIC RESEARCH ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ & ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΑΠΟΔΟΣΗΣ ΟΙΚΙΑΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΘΕΡΜΑΝΣΗΣ ΝΕΡΟΥ ΚΑΙ ΠΡΟΒΛΕΨΗ ΤΗΣ ΕΤΗΣΙΑΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΛΑΒΗΣ - ΠΡΟΤΥΠΟ ΕΛΟΤ ΕΝ * TEST REPORT THERMAL PERFORMANCE OF SOLAR DOMESTIC WATER HEATING SYSTEMS AND YEARLY PERFORMANCE PREDICTION OF SOLAR-ONLY SYSTEMS - STANDARD ELOT EN * * ELOT EN : Thermal solar systems and components - Factory made systems Part 2: Test Methods ΚΩΔΙΚΟΣ ΕΚΘΕΣΗΣ ΔΟΚΙΜΗΣ / TEST REPORT CODE 2175 DE1 Το Εργαστήριο ικανοποιεί τις απαιτήσεις του προτύπου ΕΛΟΤ ΕΝ ISO/IEC και είναι διαπιστευμένο από το Εθνικό Συμβούλιο Διαπίστευσης (Αριθ. Πιστοπ. Διαπίστευσης 02). The Laboratory satisfies the requirements of standard ELOT EN ISO/IEC and it has accreditation from the National Accreditation Authority of Greece (Accreditation Cert. No. 02). Δοκιμές Αρ. Πιστ Αγ. Παρασκευή, Αττική Τηλ.: (210) Fax: (210) sollab@ipta.demokritos.gr GR Ag. Paraskevi, Greece Tel.: Fax: Web site:

2 ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΑΠΟΔΟΣΗΣ ΟΙΚΙΑΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΘΕΡΜΑΝΣΗΣ ΝΕΡΟΥ ΚΑΙ ΠΡΟΒΛΕΨΗ ΤΗΣ ΕΤΗΣΙΑΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΛΑΒΗΣ - ΠΡΟΤΥΠΟ ΕΛΟΤ ΕΝ * TEST REPORT THERMAL PERFORMANCE OF SOLAR DOMESTIC WATER HEATING SYSTEMS AND YEARLY PERFORMANCE PREDICTION OF SOLAR-ONLY SYSTEMS - STANDARD ELOT EN * * ELOT EN : Thermal solar systems and components - Factory made systems Part 2: Test Methods ΕΡΓΑΣΤΗΡΙΟ ΔΟΚΙΜΩΝ ΗΛΙΑΚΩΝ & ΑΛΛΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΕΚΕΦΕ ΔΗΜΟΚΡΙΤΟΣ / NCSR DEMOKRITOS LABORATORY OF TESTING SOLAR & OTHER ENERGY SYSTEMS Μ. Χριστοδουλίδου/ M. Christodoulidou Δρ. Β.Μπελεσιώτης / Dr. V.Belessiotis Υπεύθυνος Δοκιμών / Responsible for Testing Προϊστάμενος / Laboratory Head ΣΗΜΕΙΩΣΕΙΣ: NOTES: Ημερομηνία / Date: 31/05/ Τα αποτελέσματα αφορούν μόνο το σύστημα στο οποίο πραγματοποιήθηκαν δοκιμές και το οποίο προσκομίστηκε από τον πελάτη 2. Η παρούσα έκθεση δεν μπορεί να αναπαραχθεί, χωρίς την γραπτή έγκριση του Εργαστηρίου, παρά μόνο στο σύνολό της. 3. Ο μετρητικός εξοπλισμός καλύπτει τις ανάγκες ακρίβειας των προτύπων. Δεν δίδονται αβεβαιότητες στα αποτελέσματα 1. The results are related only with the system on which tests were performed and which was delivered by the customer. 2. This report can be reproduced, without the writen permission of the Laboratory, only in full. 3. Measurement equipment conforms with the accuracy/precision requirements of the standards. Uncertainty of results is not provided ΠΑΡΑΤΗΡΗΣΕΙΣ ΚΑΙ ΣΧΟΛΙΑ / COMMENTS ΕΔΚ / 5.3 Σελίδα / Page 2 από / from 33

3 ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ / TEST REPORT Πελάτης: SOL ΕΠΕ (ΑΠΟΣΤΟΛΙΔΗΣ ΓΕΩΡΓΙΟΣ) Ι.ΡΑΛΛΗ 19, ΜΕΤΑΜΟΡΦΩΣΗ Τηλ.: Fax: Customer: SOL LTD (Apostolidis Georgios) 19 Ioanni Ralli str Metamorfosi Tel.: Fax: Ημερομηνία παραλαβής συστήματος (σε καλή κατάσταση)/receipt date of system (in good conditions): 01/12/2011 Η εγκατάσταση του συστήματος στον εξοπλισμό δοκιμών έγινε από προσωπικό του πελάτη / Customer s personnel installed the system on testing facilities. 1 ΠΕΡΙΓΡΑΦΗ ΟΙΚΙΑΚΟΥ ΗΛΙΑΚΟΥ ΣΥΣΤΗΜΑΤΟΣ ΖΕΣΤΟΥ ΝΕΡΟΥ / DESCRIPTION OF THE SOLAR DOMESTIC HOT WATER SYSTEM 1.1 Όνομα Κατασκευαστή: SOL ΕΠΕ (ΑΠΟΣΤΟΛΙΔΗΣ ΓΕΩΡΓΙΟΣ) Name οf manufacturer :... SOL LTD (APOSTOLIDIS GEORGIOS) 1.2 Στοιχεία Συστήματος / System Μodel:... SONNE AKTION 1.3 Αριθμός μητρώου συστήματος (ων) / System(s) Laboratory code: Μέση ημερήσια απομαστευόμενη ποσότητα ζεστού νερού (στους 45 ο C σύμφωνα με το σχεδιασμό του συστήματος) / Daily average hot water quantity drawn off (on 45 ο C according to the design of the system)... -** 1.5 Τύπος Συστήματος / System Classification Θερμοσιφωνικό / Thermosiphon Eξαναγκασμένης κυκλοφορίας / Forced Aνοιχτού κυκλώματος / Direct Κλειστού κυκλώματος / Indirect Ανοιχτό στο περιβάλλον / Open Με εξαεριστική διάταξη / Vented Εντελώς κλειστό / Closed Συνεχώς γεμάτο / Filled Με ενδιάμεση αποθήκευση / Drainback Με αποχέτευση / Draindown Ξεχωριστή δεξαμενή / Remote storage Συλλέκτης-δεξαμενή στην ίδια βάση / Closed-coupled collector storage Ολοκληρωμένο / Integral collector storage 'Αλλo/Other :... (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data provided by the customer ΕΔΚ / 5.3 Σελίδα / Page 3 από / from 33

4 1.6 Υγρό Μεταφοράς Θερμότητας / Heat Transfer Fluid Νερό / Water Λάδι / Oil Αέρας / Air Νερό και γλυκόλη / Water and glycol Φρέον / Freon Άλλο / Other Προδιαγραφές υγρού / Fluid Specifications:... -** Συγκέντρωση γλυκόλης / Water-glycol mixture, concentration of glycol*:... 20% Εναλλακτικά αποδεκτοί θερμομεταφορείς / Alternative fluids*:... -** Βάρος υγρού / Total fluid content *: kg Μέγιστη πίεση λειτουργίας κλειστού κυκλώματος / Max operating pressure*:. 10 bar 1.7 Αντιψυκτική προστασία / Antifreeze protection Ναι/ Yes Όχι / No Μέθοδος αντιψυκτικής προστασίας/ Method of antifreeze protection: Νερό και γλυκόλη / Water glycol mixture 1.8 Συλλέκτες / Collector system Αριθμός Συλλεκτών Μονάδας / Number of collectors in the system:... 1 Συνολική επιφάνεια συλλεκτών / Total collector gross area: m Σχεδιασμός συλλέκτη / Collector design Τύπος Συλλέκτη / Collector type: Επίπεδος / Flat plate Σωλήνων κενού / Evacuated tube Άλλος / Other:... Συνολικό εμβαδόν συλλέκτη / Gross area: m 2 Εμβαδόν παραθύρου συλλέκτη / Aperture area: m 2 Εμβαδόν απορροφητή συλλέκτη / Absorber area*:... -** m 2 Aριθμός καλυμμάτων / Number of covers*:... 1 Υλικά καλυμμάτων / Cover materials*:... Άθραυστο τζάμι / Security glass Πάχος καλυμμάτων / Cover thickness*... 4 mm Υλικό μόνωσης / Insulation material*: Πετροβάμβακας / Rockwool (πλάτη/back) Υαλοβάμβακας / Glasswool (πλευρικά/side) (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data provided by the customer ΕΔΚ / 5.3 Σελίδα / Page 4 από / from 33

5 Πάχος μόνωσης / Insulation thickness*: 30mm (πλάτη/back) - 20mm (πλευρικά/side) Υλικό πλαισίου / Casing material*: Αλουμίνιο / Aluminum (πλάτη/back) - Προφίλ Αλουμινίου / Aluminum Profile (πλευρές/side) Ολικό βάρος συλλέκτη χωρίς υγρό / Weight of collector without fluid*:... 31Kg Oλικές διαστάσεις / Gross dimensions:...(1970 x 970 x 76) mm 1.10 Απορροφητής / Absorber Γεωμετρία υδροσκελετού / Fluid grid geometry *:...Τύπου άρπας / Grid type Τύπος απορροφητή / Type of absorber *:. Σωλήνες και πτερύγια / Tubes and fins Τύπος κατασκευής / Type of construction *: Συγκολλητός με Λέιζερ/ Laser welded Υλικό απορροφητή / Absorber material *: Φύλλο αλουμινίου - σωλήνες χαλκού / Aluminum sheet copper tubes Τρόπος επεξεργασίας απορροφητικής επιφάνειας / Surface treatment*: Επιλεκτική / Selective Αριθμός σωλήνων ή "καναλιών" / Number of tubes or channels*:... 8 Διάμετρος σωλήνων (εσωτερική) ή διαστάσεις καναλιών/ Tube diameter (inside) or channel dimensions*:... 8 mm Απόσταση μεταξύ σωλήνων ή "καναλιών"/ Distance between tubes or channels *:... -** 1.11 Δεξαμενή / Storage tank Κατασκευαστής / Manufacturer*:... SOL ΕΠΕ/ SOL LTD Τύπος / Model*:... -** 'Ογκος / Volume: l Εξωτερική διάμετρος δεξαμενής / Outside tank diameter*: cm Μήκος δεξαμενής εξωτερικά / Outside tank length*: m Μέγιστη πίεση λειτουργίας / Max operating pressure* : bar Υλικό μόνωσης / Insulating material*:... Πολυουρεθάνη / Polyurethane Πάχος μόνωσης / Insulation thickness*: mm Ισχύς εφεδρικής πηγής ενέργειας (αν υπάρχει) / Backup Power (if applicable)*:... 3,5 kw ηλεκτρική αντίσταση /electric resistance (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data provided by the customer ΕΔΚ / 5.3 Σελίδα / Page 5 από / from 33

6 Τύπος εναλλάκτη / Heat exchanger type*: 1.12 Αντλία / Pump* Μανδύας / Mantle Ευθύγραμμου σωλήνα / Straight pipe Mε σωλήνα ελικοειδή / Spiral pipe Άλλος / Other... Κατασκευαστής / Manufacturer:... Τύπος / Model:... - Στροφές / Speed:... - r/min Ισχύς / Rating:...- W 1.13 Ρυθμιστής / Controller* Κατασκευαστής / Manufacturer :... Τύπος / Type: Σωλήνες σύνδεσης μεταξύ συλλέκτη και δεξαμενής / Connecting piping between the collector(s) and the tank* Διάμετρος / Diameter: mm Μήκος / Length: m Υλικό μόνωσης / Insulation material:... Αρμαφλέξ / Armaflex Πάχος μόνωσης / Insulation thickness:... 9 mm 1.15 Σχόλια στο σχεδιασμό του συστήματος / Comments on the system design Δεν δόθηκαν στοιχεία από πελάτη / No data provided by the customer (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data provided by the customer ΕΔΚ / 5.3 Σελίδα / Page 6 από / from 33

7 1.16 Σχηματικό διάγραμμα του συστήματος / Schematic diagram of the system ΕΔΚ / 5.3 Σελίδα / Page 7 από / from 33

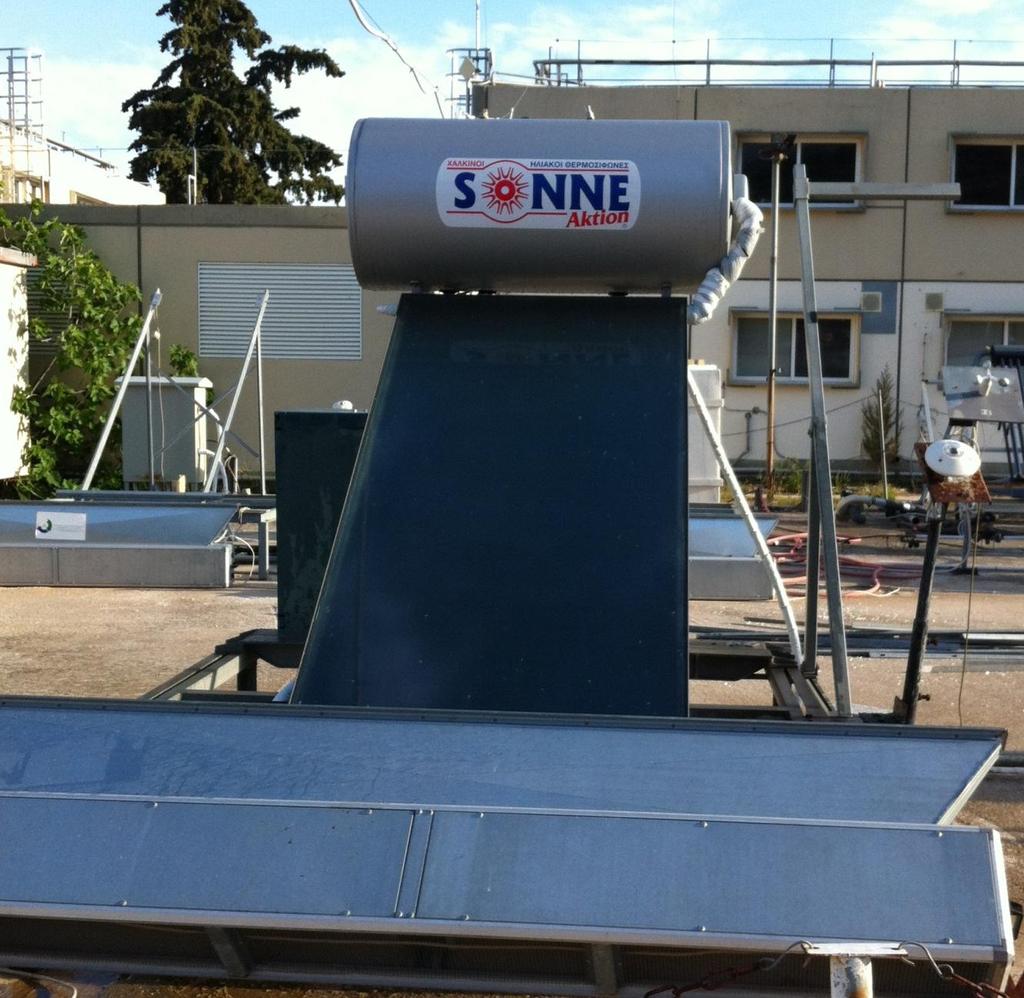

8 1.17 Δεδομένα συστήματος / System data: Κλίση Συλλέκτη / Collector tilt angle:...35 μοίρες / Degrees Παροχή στο κύκλωμα συλλέκτη/ Flowrate in collector loop* :... Ρύθμιση θερμοστάτη / Controller setting*: Φωτογραφία του συστήματος / Photograph of the system (*) Στοιχεία που δηλώνονται από τον πελάτη (**) Δεν δόθηκαν στοιχεία από πελάτη Specifications supplied by customer No data provided by the customer ΕΔΚ / 5.3 Σελίδα / Page 8 από / from 33

9 2 ΔΟΚΙΜΕΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΑ / TESTING OF THE SYSTEM AND RESULTS 2.1 Προστασία από παγετό / Freeze resistance (ΕΝ : ) Ο έλεγχος δεν έγινε / the examination not performed 2.2 Προστασία νερού από επιμόλυνση / Water contamination (ΕΝ : ) O έλεγχος δεν έγινε / the examination not performed 2.3 Προστασία από κεραυνικά φαινόμενα / Lightning protection (ΕΝ : ) O έλεγχος δεν έγινε / the examination not performed 2.4 Προστατευτικός εξοπλισμός / Safety equipment (ΕΝ : ) O έλεγχος δεν έγινε / the examination not performed 2.5 Στοιχεία ταυτοποίησης / Labelling (ΕΝ : ) O έλεγχος δεν έγινε / the examination not performed 2.6 Προστασία από αναστροφή ροής / Reverse flow protection (ΕΝ : ) Αποτελέσματα / Results:... Δεν υπάρχει ανάστροφη ροή / No reverse flow Παρατηρήσεις / Remarks:... Δοκιμή παραγράφου Α.3.2 / Test paragraph A.3.2 Ημερομηνία Δοκιμής / Date of test:... 23/4/ Προστασία ηλεκτρικών εξαρτημάτων / Electrical safety (ΕΝ : ) O έλεγχος δεν έγινε / the examination not performed 2.8 Δοκιμή προστασίας από υπερθέρμανση / Over temperature protection test (ΕΝ : ) Η δοκιμή δεν έγινε / Not performed 2.9 Δοκιμή αντοχής στην πίεση / pressure resistance (ΕΝ : ) Η δοκιμή δεν έγινε / Not performed ΕΔΚ / 5.3 Σελίδα / Page 9 από / from 33

10 2.10 Δοκιμή απόδοσης συστήματος / System performance test (ΕΝ : ) Συμφωνα με τη δυναμική μέθοδο / According to the dynamic method (ISO / DST) Χωρίς ενεργοποιημένη βοηθητική πηγή / solar only Υπάρχει αντίσταση / El. Back-up power: Ναι / Yes Όχι / No Συστήματα με προθέρμανση / Preheat system Συστήματα με ενεργοποιημένη βοηθητική πηγή / solar plus supplementary Είδος βοηθητικής πηγής / Integrated auxiliary heater type: Ηλεκτρική / Electric Έμμεση / Indirect Άμεση αερίου/ Direct gas Καμία / None Άλλη / Other Συμφωνα με την μέθοδο προσπτωσης απολαβής / According to the Input output method (ISO / CSTG) Χωρίς ενεργοποιημένη βοηθητική πηγή / solar only Υπάρχει αντίσταση / El. Back-up power: Ναι / Yes Όχι / No Συστήματα με προθέρμανση / Preheat system ΕΔΚ / 5.3 Σελίδα / Page 10 από / from 33

11 Σχηματικό διάγραμμα του συστήματος δοκιμών / Schematic diagram of test loop Συλλέκτης 1 Collector array 2 Δεξαμενή ηλιακού συστήματος 2 Storage 3 Οικιακό ηλιακό σύστημα 3 Domestic solar hot water system 4 Ανεμιστήρας 4 Fan 5 Κυκλοφορητής ανάμιξης νερού δεξαμενής 5 Tank mixing pump 6 Τρίοδη πνευματική βάνα 6 Three-way valve 7 Ρυθμιστής θερμοκρασίας νερού στην είσοδο 8 Μόνωση σωληνώσεων 8 Insulation 7 Inlet temperature controller 9 Αγωγός εκκένωσης 9 Draw-off bleed pipe 10 Είσοδος κρύου νερού 10 Cold water inlet 11 Έξοδος ζεστού νερού 11 Hot water draw-off 12 Ανεμόμετρο 12 Anemometer 13 Πυρανόμετρο 13 Pyranometer 14 Πυρανόμετρο με δαχτύλιο σκίασης 14 Shaded pyranometer 15 Αισθητήρας θερμοκρασίας περιβάλλοντος 15 Shaded ambient air temperature sensor 16 Αισθητήρας θερμοκρασίας 16 Temperature transducer 17 Ροόμετρο 17 Flowmeter 18 Ρυθμιστής ροής 18 Flow controller ΕΔΚ / 5.3 Σελίδα / Page 11 από / from 33

12 Δεδομένα μετρήσεων / Measured data Γεωγραφικό Μήκος / Test location longitude: Γεωγραφικό Πλάτος / Test location latitude: Προσανατολισμός συλλέκτη / Collector azimuth:... Νότος / South Μεθοδος / Method: CSTG Ημερομ. Κατά την διάρκεια της 12ώρου δοκιμής Απομάστευση Απολαβή Date During 12-h test Draw-off Output H-M-E H H d t a(day) t main (4)-(5) u V d t d(av) t d (max) (10)-(5) Q D-M-Y MJ/m 2 MJ/m 2 o C o C K m/s l o C o C K MJ (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) ΕΔΚ / 5.3 Σελίδα / Page 12 από / from 33

13 Παράμετροι συστήματος / Sytem parameters Μεθοδος / Method: CSTG Παράμετρος / Parameter Συντελεστές γραμμικής εκφρασης ης ημερήσιας ενεργειακής απολαβής του συστήματος / Deduced value of Linear fit to data of the daily energy output of the system Q = a 1 H + a 2 (t a(av) - t main ) + a 3 Συντελεστής θερμικών απωλειών δεξαμενής / Deduced value of mean storage heat loss coefficient Σύμβολο Symbol Τιμή Value Μονάδα Unit a m 2 a MJ/K a MJ U Sc 1.7 W/K ΕΔΚ / 5.3 Σελίδα / Page 13 από / from 33

14 Προβλεψη ετήσιας ενεργειακής απολαβής / Annual performance prediction Οι υπολογισμοί για την δυναμική μεθοδο (DST) γίνονται με ωριαία κλιματολογικά δεδομένα. Τα ενδεικτικά μηνιαία κλιματολογικά δεδομένα για κάθε πόλη φαίνονται στον παρακάτω πίνακα. / For Dynamic method (DST) the calculations were executed using hourly climatic data. Indicative monthly climatic data for each city appears in the following table Οι υπολογισμοί για την μεθοδο πρόσπτωσης απολαβής (CSTG) γίνονται με ημερίσια κλιματολογικά δεδομένα. Τα ενδεικτικά μηνιαία κλιματολογικά δεδομένα για κάθε πόλη φαίνονται στον παρακάτω πίνακα. / For Input - Output method (CSTG) the calculations were executed using hourly climatic data. Indicative monthly climatic data for each city appears in the following table Μετεωρολογικά δεδομένα των πόλεων για τις οποίες έγινε ο υπολογισμός της ετήσιας πρόβλεψης / Climatic data assumed in annual prediction Περιοχή 1 / Location 1 : ΑΘΗΝΑ / ATHENS (23 0, 44' , 00') Μήνας/Month H tilt (MJ/m2 )** t a(day) ( o C) t a,(night) ( o C) t main ( o C) Περιοχή 2 / Location 2 : ΒΙΡΤΣΜΠΟΥΡΓΚ / WUERZBURG (9 0, 58' , 46') Μήνας/Month Htilt (MJ/m2 )** ta(day) ( o C) ta,(night) ( o C) tmain ( o C) Περιοχή 3 / Location 3 : ΝΤΑΒΟΣ / DAVOS (9 0, 51' , 49') Μήνας/Month Htilt (MJ/m2 )** ta(day) ( o C) ta,(night) ( o C) tmain ( o C) Περιοχή 4 / Location 4: ΣΤΟΚΧΟΛΜΗ / STOCKHOLM (18 0, 03' , 20') Μήνας/Month Htilt (MJ/m2 )** ta(day) ( o C) ta,(night) ( o C) tmain ( o C) (*)Πηγή κλιματικών δεδομένων Meteonorm (Μετεωρολογική Βάση Δεδομένων) / Source Meteonorm (Global Meteorological Database for applied climatology) (**) στις / in 45 0 ΕΔΚ / 5.3 Σελίδα / Page 14 από / from 33

15 Παρουσίαση των δεικτών απόδοσης ηλιακού συστήματος / Presentation of the system performance indicators for the system Δείκτες απόδοσης για ηλιακά συστήματα σε ετήσια βάση για ζήτηση 80 l d -1 Performance indicators for solar-only systems on annual base for a demand value of 80 l d -1 Περιοχή (Γεωγ. Πλάτος) Q d Q L f sol Location (latitude) MJ MJ % Stockholm (59,2 0 N) Wuerzburg (49,5 0 N) Davos (46,5 0 N) Athens (38,0 0 N) Δείκτες απόδοσης για ηλιακά συστήματα σε ετήσια βάση για ζήτηση 110 l d -1 Performance indicators for solar-only systems on annual base for a demand value of 110 l d -1 Περιοχή (Γεωγ. Πλάτος) Q d Q L f sol Location (latitude) MJ MJ % Stockholm (59,2 0 N) Wuerzburg (49,5 0 N) Davos (46,5 0 N) Athens (38,0 0 N) Δείκτες απόδοσης για ηλιακά συστήματα σε ετήσια βάση για ζήτηση 140 l d -1 Performance indicators for solar-only systems on annual base for a demand value of 140 l d -1 Περιοχή (Γεωγ. Πλάτος) Q d Q L f sol Location (latitude) MJ MJ % Stockholm (59,2 0 N) Wuerzburg (49,5 0 N) Davos (46,5 0 N) Athens (38,0 0 N) ΕΔΚ / 5.3 Σελίδα / Page 15 από / from 33

16 Δείκτες απόδοσης για ηλιακά συστήματα σε ετήσια βάση για ζήτηση 170 l d -1 Performance indicators for solar-only systems on annual base for a demand value of 170 l d -1 Περιοχή (Γεωγ. Πλάτος) Q d Q L f sol Location (latitude) MJ MJ % Stockholm (59,2 0 N) Wuerzburg (49,5 0 N) Davos (46,5 0 N) Athens (38,0 0 N) Δείκτες απόδοσης για ηλιακά συστήματα σε ετήσια βάση για ζήτηση 200 l d -1 Performance indicators for solar-only systems on annual base for a demand value of 200 l d -1 Περιοχή (Γεωγ. Πλάτος) Q d Q L f sol Location (latitude) MJ MJ % Stockholm (59,2 0 N) Wuerzburg (49,5 0 N) Davos (46,5 0 N) Athens (38,0 0 N) Δείκτες απόδοσης για ηλιακά συστήματα σε ετήσια βάση για ζήτηση 250 l d -1 Performance indicators for solar-only systems on annual base for a demand value of 250 l d -1 Περιοχή (Γεωγ. Πλάτος) Q d Q L f sol Location (latitude) MJ MJ % Stockholm (59,2 0 N) Wuerzburg (49,5 0 N) Davos (46,5 0 N) Athens (38,0 0 N) ΕΔΚ / 5.3 Σελίδα / Page 16 από / from 33

17 Δείκτες απόδοσης για ηλιακά συστήματα σε ετήσια βάση για ζήτηση 300 l d -1 Performance indicators for solar-only systems on annual base for a demand value of 300 l d -1 Περιοχή (Γεωγ. Πλάτος) Q d Q L f sol Location (latitude) MJ MJ % Stockholm (59,2 0 N) Wuerzburg (49,5 0 N) Davos (46,5 0 N) Athens (38,0 0 N) ΕΔΚ / 5.3 Σελίδα / Page 17 από / from 33

18 3 ΣΥΜΒΟΛΑ / SYMBOLS f sol Ποσοστό κάλυψης ζητούμενης ενέργειας από το ηλιακό σύστημα Solar fraction % H Ημερήσια ηλιακή ακτινοβολία στο παράθυρο του συλλέκτη Daily solar irradiation (radiance exposure) in the collector aperture MJ/m 2 H d Ημερήσια διάχυτη ηλιακή ακτινοβολία στο παράθυρο του συλλέκτη Daily diffuse solar irradiation (radiance exposure) in the collector aperture MJ/m 2 H tilt Mέση μηνιαία ηλιακή ακτινoβολία σε κεκλιμένο επίπεδο Monthly average daily solar radiation on a tilted plane MJ/m 2 Q L Ωφέλιμη ενέργεια που λαμβάνεται από το σύστημα Useful energy extracted from the system MJ Q d Ζητούμενη ενέργεια από το σύστημα Heat demand MJ t a Θερμοκρασία αέρα περιβάλλοντος Ambient or surrounding air temperature o C t main Θερμοκρασία κρύου νερού δικτύου Cold water supply temperature o C t sn Θερμοκρασία αέρα περιβάλλοντος το ηλικό μεσημέρι Ambient or surrounding air temperature at solar noon o C u Ταχύτητα περιβάλλοντος αέρα Surrounding air speed m/s V d Ογκος νερού απομάστευσης Volume of water drawn-off m 3 V s Ογκος δεξαμενής Fluid capacity of the store l U s Συντελεστής θερμικών απωλειών δεξαμενής Storage tank heat loss coefficient W/K Δείκτες / Subscripts (av) (day) (max) Μέση τιμή της παραμέτρου / Average (mean) value of parameter Μέση τιμή της παραμέτρου την περίοδο 6 ώρες πριν το ηλιακό μεσημέρι έως 6 ώρες μετά από αυτό / Average (mean) value of parameter during the period 6 h before solar noon to 6 h after solar noon Μέγιστη τιμή της παραμέτρου / Maximum value of parameter ΕΔΚ / 5.3 Σελίδα / Page 18 από / from 33

19 ΠΑΡΑΡΤΗΜΑ A / Annex A Ανάλυση και γραφικές παραστάσεις για δοκιμές που έγιναν σύμφωνα με τη μέθοδο CSTG Analysis and graphs for tests conducted in accordance with CSTG method A. 1. Καμπύλες απόδοσης συστήματος / System performance curves Τα μετρούμενα σημεία ενεργειακής απολαβής εισάγονται στο Σχήμα A.1 και προσεγγίζονται με την μέθοδο ελαχίστων τετραγώνων με την εξίσωση A.1. Χαράσσονται ευθείες γραμμές για τιμές [t a(day) -t main ] = -10K, 0K, 10K, 20K, χρησιμοποιώντας τους συντελεστές α 1, α 2 και α 3. Τhe measured data points are entered on the graph of Figure A.1. and fitted by least squares regression to equation (A.1). Straight-line graphs have been drawn for values [t a(day) - t main ] = -10K, 0K, 10K, 20K, using the derived coefficients α 1, α 2 and α 3, and labelled to indicate the values of [t a(day) - t main ] mentioned. Σχήμα A.1 / Figure A.1 Γραμμική έκφραση της ημερήσιας ενεργειακής απολαβής του συστήματος Linear fit to data of the daily energy output of the system Q = a 1 H + a 2 (t a(av) - t main ) + a 3 (A.1) όπου / where a 1 = m2 a 2 = MJ/K a 3 = MJ ΕΔΚ / 5.3 Σελίδα / Page 19 από / from 33

20 A. 2. Καμπύλες αύξησης θερμοκρασίας συστήματος [td(max) - tmain] System temperature increase [t d(max) - t main ] curves Τα μετρούμενα σημεία θερμοκρασιακής αύξησης εισάγονται στο Σχήμα A.2 και προσεγγίζονται με την μέθοδο ελαχίστων τετραγώνων με την εξίσωση A.2. Χαράσσονται ευθείες γραμμές για τιμές [t a(day) - t main ] = -10K, 0K, 10K, 20K, χρησιμοποιώντας τους συντελεστές b 1, b 2 και b 3. Τhe measured data points are entered on the graph of Figure 2. and fitted by least squares regression to equation (A.2). Straight-line graphs have been drawn for values [t a(day) - t main ] = -10K, 0K, 10K, 20K, using the derived coefficients b 1, b 2 και b 3, and labelled to indicate the values of [t a(day) -t main ] mentioned. Σχήμα A.2 / Figure A.2 Γραμμική έκφραση της αύξησης της θερμοκρασίας του νερού Linear fit to data of the temperature increase t d(max) - t main = b 1 H + b 2 (t a(av) - t main ) + b 3 (A.2) όπου / where b 1 = m2 K/MJ b 2 = b 3 = K ΕΔΚ / 5.3 Σελίδα / Page 20 από / from 33

21 A. 3. ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΙΚΩΝ ΑΠΩΛΕΙΩΝ ΔΕΞΑΜΕΝΗΣ STORAGE TANK HEAT LOSS COEFFICIENT A Με το συλλέκτη συνδεδεμένο / Collector loop connected Η δοκιμή έγινε / Test performed : στο ύπαιθρο / outdoors σε εσωτερικό χώρο / indoors Όγκος Δεξαμενής / Tank Volume (Vs): l Αρχική μέση θερμοκρασία νερού δεξαμενής / Initial average temperature of water in tank (ti) : o C Τελική μέση θερμοκρασία νερού δεξαμενής / Final average temperature of water in tank (tf): o C Μέση θερμοκρασία περιβάλλοντος στη διάρκεια της δοκιμής / Average ambient air temperature adjacent to store during the test ta,s(av):... 9,3 o C Μέση ταχύτητα ανέμου πάνω στο συλλέκτη / Average wind speed over collector* :3.5m/s Μέση ταχύτητα ανέμου πάνω στη δεξαμενή / Average wind speed over tank *:. 3.5 m/s Διάρκεια δοκιμής / Duration of test (Δt): s Συντελεστής θερμικών απωλειών δεξαμενής {από την σχέση (A.3)}, / Deduced value of mean storage heat loss coefficient {from eq. (A.3) (U Sc ): W/K U sc 4180V ln t t t t f t s i a,s(av) a,s(av) (A.3) (*) Σημείωση : Πρέπει να είναι 3m/s < ταχύτητα ανέμου < 5 m/s Note : It should be : 3 m/s < wind speed < 5 m/s ΕΔΚ / 5.3 Σελίδα / Page 21 από / from 33

22 Πτώση της θερμοκρασίας του νερού της δεξαμενής Temperature drop of water in the tank Ο συντελεστής U S χρησιμοποιείται (εξίσωση A.3) για τον προσδιορισμό της τελικής θερμοκρασίας του νερού της δεξαμενής t f (βλέπε Πίνακα A.2) θεωρώντας διαφορετικές τιμές της αρχικής θερμοκρασίας του νερού t i και της μέσης θερμοκρασίας αέρα περιβάλλοντος t a,s(av) για διάστημα 12 ωρών. The coefficient U s is used (equation A.3) to determine the final tank water temperature t f (see Table 2) considering various values of the initial tank water temperature t i and of the average ambient air temperature t a,s(av) in a 12-h period. Πίνακας A.2 / Table A.2 Αρχική θερμ. νερού Initial water temperature Μέση θερμοκρασία περιβάλλοντος κατά το 12ωρο, o C Average ambient air temperature around the tank during 12 h, o C o C ΕΔΚ / 5.3 Σελίδα / Page 22 από / from 33

23 A Με το συλλέκτη αποσυνδεδεμένο / Collector loop disconnected Η δοκιμή έγινε / Test performed : στο ύπαιθρο / outdoors σε εσωτερικό χώρο / indoors Όγκος Δεξαμενής / Tank Volume (Vs): l Αρχική μέση θερμοκρασία νερού δεξαμενής / Initial average temperature of water in tank (ti) : o C Τελική μέση θερμοκρασία νερού δεξαμενής / Final average temperature of water in tank (tf): o C Μέση θερμοκρασία περιβάλλοντος στη διάρκεια της δοκιμής / Average ambient air temperature adjacent to store during the test ta,s(av): o C Μέση ταχύτητα ανέμου πάνω στο συλλέκτη / Average wind speed over collector*:3.5m/s Μέση ταχύτητα ανέμου πάνω στη δεξαμενή / Average wind speed over tank *:. 3.5 m/s Διάρκεια δοκιμής / Duration of test (Δt): s Συντελεστής θερμικών απωλειών δεξαμενής {από την σχέση (A.3)}, / Deduced value of mean storage heat loss coefficient {from eq. (A.3)} (US): W/K Σημείωση: Κατά την διάρκεια αυτής της δοκιμής δεν λαμβάνει χώρα ανάστροφη ροή και ο συντελεστής θερμικών απωλειών αναμένεται να είναι ίδιος (εάν δεν συμβαίνει ανάστροφη ροή στο σύστημα) ή μικρότερος (εάν υπάρχει ανάστροφη ροή στο σύστημα) σχετικά με αυτόν που υπολογίστηκε με το κύκλωμα του συλλέκτη συνδεδεμένο (παράγραφος A.3.1). Note: During this test no reverse flow is allowed and the storage tank heat loss coefficient is expected to be equal (if no reverse flow is present to the system) to or smaller (if reverse flow exists in the system) than that determined with the collector loop connected (see paragraph A.3.1). (*) Σημείωση : Πρέπει να είναι 3m/s < ταχύτητα ανέμου < 5 m/s Note : It should be : 3 m/s < wind speed < 5 m/s ΕΔΚ / 5.3 Σελίδα / Page 23 από / from 33

24 A. 4. ΘΕΡΜΟΚΡΑΣΙΑΚΕΣ ΚΑΤΑΝΟΜΕΣ ΑΠΟΜΑΣΤΕΥΣΗΣ DRAW-OFF TEMPERATURE PROFILES A Θερμοκρασιακή κατανομή απομάστευσης με ημερήσια ακτινοβολία Η στην περιοχή 8 MJ/m MJ/m 2 Draw off temperature profile for test day with a daily irradiation H in the range 8 MJ/m 2 to MJ/m 2 Ημερομηνία / Date:... 13/12/2011 Παροχή απομάστευσης / Draw-off flowrate: l/h Όγκος δεξαμενής / Tank volume (Vs): l Ημερήσια ηλιακή ακτινοβολία στο επίπεδο του συλλέκτη / Daily irradiation on plane of collector, (Η): MJ/m2 Μέση θερμοκρασία περιβάλλοντος / Ambient air temperature, (ta(day)): o C Θερμοκρασία κρύου νερού / Cold water supply temperature, (tmain): o C Θερμοκρασιακή διαφορά / Temperature difference, (ta(day)-tmain): o C Σχήμα A.3 / Figure A.3 ΕΔΚ / 5.3 Σελίδα / Page 24 από / from 33

25 A Θερμοκρασιακή κατανομή απομάστευσης με ημερήσια ακτινοβολία Η στην περιοχή 16 MJ/m2-25 MJ/m 2 Draw off temperature profile for test day with a daily irradiation H in the range 16 MJ/m2 to 25 MJ/m 2 Ημερομηνία / Date:... 26/03/2012 Παροχή απομάστευσης / Draw-off flowrate: l/h Όγκος δεξαμενής / Tank volume (Vs): l Ημερήσια ηλιακή ακτινοβολία στο επίπεδο του συλλέκτη / Daily irradiation on plane of collector, (Η): MJ/m 2 Μέση θερμοκρασία περιβάλλοντος / Ambient air temperature, ( ta(day)): o C Θερμοκρασία κρύου νερού / Cold water supply temperature, (tmain): o C Θερμοκρασιακή διαφορά / Temperature difference, (ta(day)-tmain): o C Σχήμα A.4 / Figure A.4 ΕΔΚ / 5.3 Σελίδα / Page 25 από / from 33

26 A Θερμοκρασιακή κατανομή ανάμιξης Mixing draw-off temperature profile Ημερομηνία / Date:... 19/04/2012 Παροχή απομάστευσης / Draw-off flowrate: l/h Όγκος δεξαμενής / Tank volume (Vs): l Θερμοκρασία κρύου νερού / Cold water supply temperature, (tmain): o C Σχήμα A.5 / Figure A.5 ΕΔΚ / 5.3 Σελίδα / Page 26 από / from 33

27 A Κανονικοποιημένες θερμοκρασιακές κατανομές Normalised temperature profiles A Τιμές κανονικοποιημένων θερμοκρασιακών κατανομών απομαστεύσεων f(v) και ανάμιξης g(v), βασισμένες στα δεδομένα δοκιμών. Values of normalised draw-off and mixing temperature profiles f(v) and g(v) based on the test data values. Μέρος όγκου δεξαμενής f(v) % g(v) % Μέρος όγκου δεξαμενής f(v) % g(v) % Multiple of tank volume H<16 MJ/m 2 H>16 MJ/m2 Multiple of tank volume H<16 MJ/m 2 H>16 MJ/m Πίνακας A.3 / Table A.3 ΕΔΚ / 5.3 Σελίδα / Page 27 από / from 33

28 A Διαγράμματα κανονικοποιημένων κατανομών απομάστευσης f(v) Graphs of normalised draw-off temperature profiles f(v) (H < 16 MJ/m 2 και / and H > 16 MJ/m 2 ) Σχήμα A.6 / Figure A.6 A Διαγράμμα κανονικοποιημένης κατανομής ανάμιξης g(v) Graph of normalised mixing draw-off temperature profile g(v) Σχήμα A.7 / Figure A.7 ΕΔΚ / 5.3 Σελίδα / Page 28 από / from 33

29 A Υπολογιζόμενες θερμοκρασιακές κατανομές Computed draw-off profiles A Θερμοκρασιακή κατανομή για H = 10 MJ/m2, ta(day) = 25oC, και tmain = 20oC Draw-off temperature profile for H = 10 MJ/m 2, t a(day) = 25 o C, και t main = 20 o C Σχήμα A.8 / Figure A.8 A Θερμοκρασιακή κατανομή για H = 20 MJ/m2, ta(day) = 25oC, και tmain = 20oC Draw-off temperature profile for H = 20 MJ/m2, ta(day) = 25oC, και tmain = 20oC Σχήμα A.9 / Figure A.9 ΕΔΚ / 5.3 Σελίδα / Page 29 από / from 33

30 A Θερμοκρασιακή κατανομή για H = 10 MJ/m2, ta(day) = 10oC, και tmain = 10oC Draw-off temperature profile for H = 10 MJ/m2, ta(day) = 10oC, και tmain= 10oC Σχήμα A.10 / Figure A.10 A Θερμοκρασιακή κατανομή για H = 20 MJ/m2, ta(day) = 10oC, και tmain = 10oC Draw-off temperature profile for H = 20 MJ/m2, ta(day) = 10oC, και tmain= 10oC Σχήμα A.11 / Figure A.11 ΕΔΚ / 5.3 Σελίδα / Page 30 από / from 33

31 A Άμεση σύγκριση των θερμοκρασιακών κατανομών απομάστευσης (Η > 16 MJ/m2) και ανάμιξης Direct comparison of draw-off (Η > 16 MJ/m 2 ) and mixing temperature profiles Σχήμα A.12 / Figure A.12 ΕΔΚ / 5.3 Σελίδα / Page 31 από / from 33

32 A Προβλεπόμενη ενεργειακή απολαβή QL (kwh) του συστήματος κάτω από τυπικές συνθήκες κατανάλωσης (Vc=Vs, th=35oc, th=40oc). Predicted energy output QL (kwh) of the system, under standard usage conditions (Vc=Vs, th=35oc, th=40oc). Κατανάλωση όγκου Όριο ελάχιστης θερμoκρασίας Consumed volume Minimum temperature limit ΜΗΝΑΣ V c = V s t h = 35 o C t h = 40 o C MONTH Περιοχή / Location Περιοχή / Location Περιοχή / Location Ετος/Year (kwh) Ετος/Year (kwh/m 2 ) ) Προβλεπόμενη ετήσια ενεργειακή απολαβή του συστήματος ανά m 2 επιφάνειας παραθύρου συλλέκτη Predicted annual energy output per m 2 of collector aperture area. 2) Υπολογισμός σύμφωνα με το πρότυπο ISO , συμπεριλαμβανομένου και του τρόπου απομάστευσης ζεστού νερού Calculation according to Standard ISO , concerning hot water draw-off pattern as well. 3) Πρόβλεψη που βασίζεται στα μετεωρολογικά δεδομένα που παρουσιάζονται στην Α.5.1 Prediction based on climatic data presented in A.5.1. ΕΔΚ / 5.3 Σελίδα / Page 32 από / from 33

33 A Προβλεπόμενη μέση ημερήσια απολαβή ζεστού νερού (liters) του συστήματος κάτω από τυπικές συνθήκες κατανάλωσης (th=35oc, th=40oc). Predicted average daily quantity of hot water (liters) per month under standard usage conditions (t h =35 o C, t h =40 o C). Θερμοκρασία ζεστού νερού Hot water temperature ΜΗΝΑΣ t h = 35 o C t h = 40 o C MONTH Περιοχή / Location Περιοχή / Location ) Υπολογισμός σύμφωνα μόνο με το πρότυπο ISO , συμπεριλαμβανομένου και του τρόπου απομάστευσης ζεστού νερού Calculation according to Standard ISO , concerning hot water draw-off pattern as well. 2) Πρόβλεψη που βασίζεται στα μετεωρολογικά δεδομένα που παρουσιάζονται στην Α.5.1 Prediction based on climatic data presented in A.5.1. ΕΔΚ / 5.3 Σελίδα / Page 33 από / from 33
