1 GAelearning

2 Περιεχόμενα Ενότητα 1 η - Εισαγωγή στο AutoCAD Τι είναι το AutoCAD... 4 Περιβάλλον... 5 Άνοιγμα και Δημιουργία... 9 Εργαλειοθήκες Μονάδες Μέτρησης Μέθοδος Επιλογής Εργαλεία περιήγησης Ενότητα 2 η - Εντολές Σχεδιασμού Εντολή Line Εντολή Polyline Εντολή Polygon Εντολή Rectangle Εντολή Arc Εντολή Circle Εντολή Spline Εντολή Ellipse Εντολή Point, Divide, Measure Εντολή Hatch Εντολή Text Εντολή Table Εισαγωγή Block Δημιουργία και Αποθήκευση Block Layers Ενότητα 3 η - Εντολές Επεξεργασίας Copyright 2016 GAELEARNING LTD - All rights reserved 1

3 Εντολή Erase Εντολή Copy Εντολή Mirror Εντολή Chamfer Εντολή Fillet Εντολή Trim Εντολή Extend Εντολή Move Εντολή Rotate Εντολή Scale Εντολή Stretch Εντολή Explode-Join Εντολή Array Εντολή Polar Array Εντολή Path Array Εντολή Offset Ενότητα 4 η - Βοηθήματα Σχεδίασης Ortho Osnap Dynamic Input Polar Tracking Linetype Ενότητα 5 η - Διαστασιολόγηση & Εκτύπωση Dimension Style Manager Dimensions Dimension Style Manager-Καρτέλα Lines Copyright 2016 GAELEARNING LTD - All rights reserved 2

5 Ενότητα 1 η - Εισαγωγή στο AutoCAD 1 ο - Τι είναι το AutoCAD Το AutoCAD είναι μία εμπορική εφαρμογή που εγκαθίστανται στον υπολογιστή και επιτρέπει στο χρήστη να δημιουργήσει με ακρίβεια σχέδια 2 και 3 διαστάσεων που χρησιμοποιούνται στον κατασκευαστικό και βιομηχανικό τομέα. Το Autocad έχει αναπτυχθεί και εμπορεύεται από την Autodesk. Οι χρήστες που μαθαίνουν πώς να χρησιμοποιούν το AutoCAD μπορούν να δημιουργήσουν σχέδια και να τα εκτυπώσουν σε συγκεκριμένη κλίμακα, τα οποία χρησιμοποιούνται για την κατασκευή βιομηχανικού εξοπλισμού, για το σχεδιασμό ηλεκτρoλογικών κυκλωμάτων και το σχεδιασμό κτιρίων. Έτσι, με επαρκή γνώση του AutoCAD, κάθε μηχανικός ή σχεδιαστής μπορεί να αναλάβει έργα τα οποία συμπεριλαμβάνουν δημιουργία βιομηχανικών και αρχιτεκτονικών σχεδίων επιτρέποντας έτσι σε μία μελέτη να είναι με μεγαλύτερη ακρίβεια σχεδιασμένη και τεκμηριωμένη σε λιγότερο χρόνο. Χρησιμοποιείτε κυρίως για δυσδιάστατο σχεδιασμό παρά το γεγονός ότι τα τελευταία χρόνια παρέχει στους χρήστες πολύ χρήσιμες εντολές και τρισδιάστατου σχεδιασμού. Με την ανάπτυξη του τρισδιάστατου σχεδιασμού το autocad προσέλκυσε ακόμα περισσότερους χρήστες που σχεδιάζουν κτίρια, μηχανολογικά εξαρτήματα, έπιπλα ακόμα και παιχνίδια για να μπορούν να παρουσιάσουν αναλυτικότερα το μοντέλο τους. Στα Videos που θα παρακολουθήσετε αναφέρονται όλες οι εντολές, καθώς και παραδείγματα εφαρμογής τους, με τις οποίες μπορείτε να σχεδιάσετε οτιδήποτε φανταστείτε. Copyright 2016 GAELEARNING LTD - All rights reserved 4

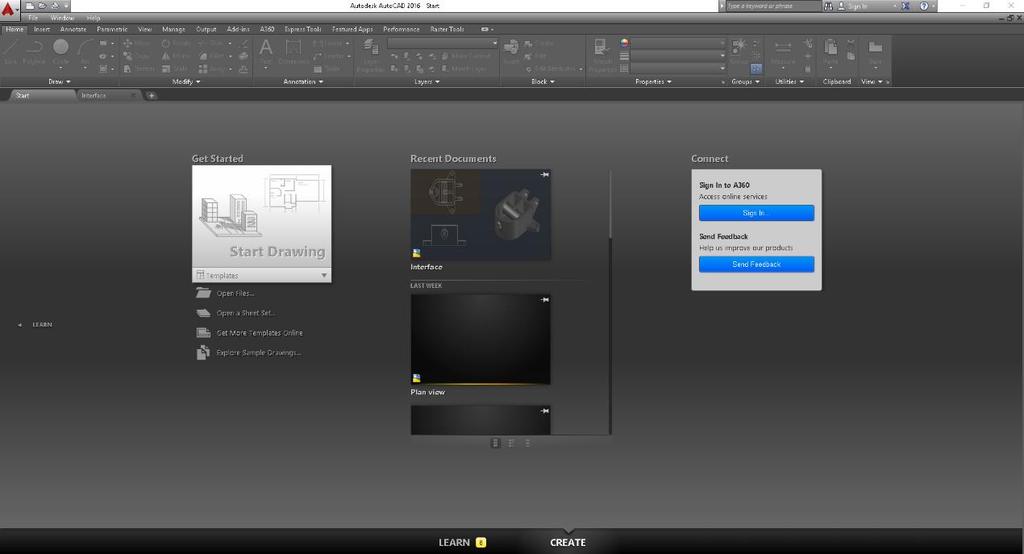

6 2 ο Περιβάλλον Παράθυρο εισαγωγής Στο παράθυρο εισαγωγής του AutoCAD μπορείτε, να δημιουργήσετε ένα νέο αρχείο πατώντας στο κουμπί δημιουργίας νέου αρχείου (Start Drawing) ή να κάνετε επιλογή από τα Πρότυπα αρχεία (Templates). Επίσης σας παρέχει τη δυνατότητα να ανοίξετε ένα αρχείο από τα πρόσφατα αρχεία. Εικονίδιο AutoCAD Είναι το εικονίδιο που υπάρχει στο πάνω αριστερό μέρος του παραθύρου του AutoCAD και περιλαμβάνει εντολές όπως δημιουργία, άνοιγμα, αποθήκευση, εξαγωγή, εκτύπωση αρχείων, καθώς και τη λίστα των πρόσφατων αρχείων. Γραμμή εργαλείων γρήγορης πρόσβασης Εμφανίζει εντολές που χρησιμοποιείτε συχνά στο AutoCAD. Προκαθορισμένα έχετε πρόσβαση στο New, Open, Save, Plot, Undo και Redo. Προσθέστε εντολές στη γραμμή εργαλείων γρήγορης πρόσβασης, χρησιμοποιώντας το βέλος δεξιά της γραμμής. Copyright 2016 GAELEARNING LTD - All rights reserved 5

7 Η περιοχή Ribbon Είναι μια κορδέλα που περιέχει πολλά από τα εργαλεία και τις επιλογές που διατίθενται στις γραμμές εργαλείων και τα παράθυρα διαλόγου του προγράμματος. Η περιοχή Αναζήτησης Αναζητήστε πληροφορίες μέσω λέξεων-κλειδιών ή φράσεων. Η περιοχή Σχεδίασης Είναι ο χώρος στον οποίο σχεδιάσουμε και τροποποιούμε ένα σχέδιο. Ονομάζεται Model και φαίνεται στο κάτω αριστερό μέρος της οθόνης μαζί με τις διατάξεις εκτύπωσης Layout 1 και Layout 2. Η γραμμή εντολών Είναι η περιοχή στη οποία μπορείτε να εκτελέσετε μια εντολή εισάγοντας το πλήρες όνομα ή ψευδώνυμο αυτής στη γραμμή και πατώντας το πλήκτρο ENTER ή το Spacebar. Copyright 2016 GAELEARNING LTD - All rights reserved 6

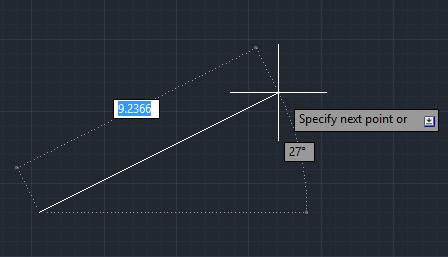

8 Όταν το εικονίδιο Dynamic Input είναι ενεργοποιημένο και έχει ρυθμιστεί να εμφανίζει τις εντολές της command line, όλες οι εντολές και οι επεξηγήσεις εργαλείων θα εμφανίζονται κοντά στον κέρσορα. Γραμμή κατάστασης Παρατηρήστε τις τιμές συντεταγμένων του κέρσορα και την πρόσβαση σε διάφορα εικονίδια για την ενεργοποίηση και απενεργοποίηση εργαλείων σχεδίασης, καθώς και πολλά εργαλεία απεικόνισης που χρησιμοποιούνται για την κλίμακα προσαρμογής γνωστή ως (Annotation Scale). Κύβος πλοήγησης Εμφανίζει την απεικόνιση του τρέχοντος προσανατολισμού του μοντέλου και τη δυνατότητα αλλαγής απεικόνισης από διαφορετικό σημείο. Copyright 2016 GAELEARNING LTD - All rights reserved 7

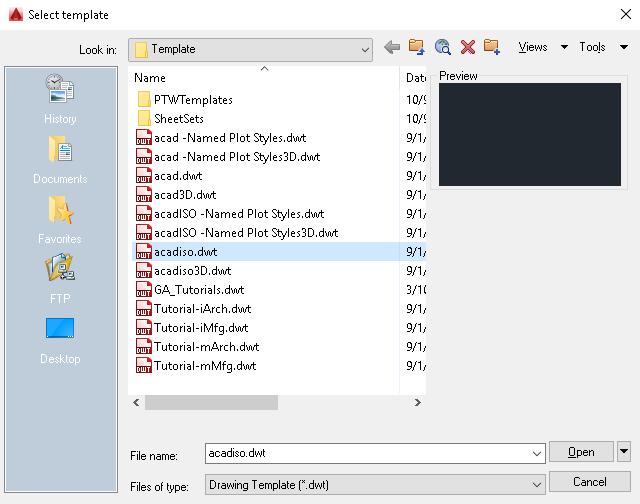

10 3 o - Άνοιγμα και Δημιουργία Εφόσον ανοίξετε το πρόγραμμα μπορείτε να δημιουργήσετε ένα νέο αρχείο πατώντας στην επιλογή Start Drawing. Το AutoCAD δημιουργεί ένα αρχείο από ένα προεπιλεγμένο πρότυπο. Η Εντολή NEW Ξεκινά ένα νέο σχέδιο επιλέγοντας ένα πρότυπο αρχείο σχεδίασης. Κάντε κλικ στο κουμπί του AutoCad και στη συνέχεια πατήστε New. Όταν δεν έχει οριστεί ένα προεπιλεγμένο πρότυπο, η εντολή NEW εμφανίζει το παράθυρο διαλόγου Select Template. Από το παράθυρο αυτό μπορείτε να επιλέξετε ένα πρότυπο, όπως για παράδειγμα το Acadiso και να πατήσετε Open και το Autocad εμφανίζει ένα νέο αρχείο. Copyright 2016 GAELEARNING LTD - All rights reserved 9

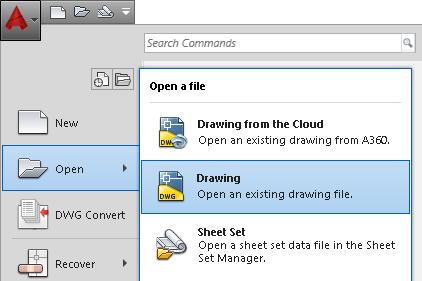

11 Η Εντολή OPEN Ανοίγει ένα υπάρχον αρχείο σχεδίασης. Για να ανοίξετε ένα αρχείο θα πατήσετε στο εικονίδιο του AutoCAD, στην συνέχεια Open και Drawing. Εμφανίζεται το παράθυρο διαλόγου Select File. Αναζητήστε το αποθηκευμένο ένα αρχείο και πατήστε το κουμπί Open για να το ανοίξετε. Copyright 2016 GAELEARNING LTD - All rights reserved 10

12 Το όνομα του αρχείου που ανοίξαμε εμφανίζετε στην γραμμή τίτλου του προγράμματος καθώς και στην καρτέλα η οποία βρίσκετε στο επάνω μέρος της περιοχής σχεδίασης. Η Εντολή SAVE Αποθηκεύει το τρέχον σχέδιο χρησιμοποιώντας την προεπιλεγμένη μορφή αρχείου. Copyright 2016 GAELEARNING LTD - All rights reserved 11

13 Αν το σχέδιο έχει αποθηκευτεί, το πρόγραμμα αποθηκεύει το σχέδιο και δεν ζητά νέο όνομα αρχείου. Χρησιμοποιήστε την εντολή Save As αν πρέπει να αποθηκεύσετε ένα σχέδιο με διαφορετικό όνομα και διαφορετική τοποθεσία. Πατήστε το εικονίδιο του AutoCAD, επιλέξτε Save as, όπου εμφανίζεται το παράθυρο διαλόγου Save Drawing As και αποθηκεύστε το αρχείο δίνοντας ένα νέο όνομα. Τέλος για να κλείσετε ένα αρχείο, πατήστε στο εικονίδιο του Autocad και επιλέξτε Close, ή το Χ στην καρτέλα του αρχείου ή το Χ στο επάνω δεξί μέρος της περιοχής σχεδίασης. Copyright 2016 GAELEARNING LTD - All rights reserved 12

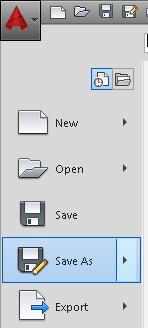

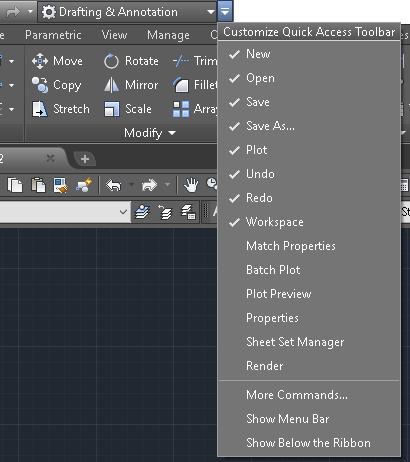

14 Παρατηρήστε επίσης ότι τα εικονίδια των εντολών New, Open και Save, βρίσκονται στο παράθυρο εισαγωγής, στο εικονίδιο του AutoCAD καθώς και στη γραμμή εργαλείων γρήγορης πρόσβασης. Copyright 2016 GAELEARNING LTD - All rights reserved 13

15 4 o Εργαλειοθήκες Μόλις δημιουργήσετε ένα νέο αρχείο παρατηρείστε το προκαθορισμένο περιβάλλον της εφαρμογής. Για να εμφανίσετε τις εργαλειοθήκες θα πρέπει πρώτα να εμφανίσετε το μενού. Κάντε κλικ στο εικονίδιο του βέλους που βρίσκεται δεξιά της γραμμής εργαλείων γρήγορης πρόσβασης και επιλέξτε Show Menu Bar. Παρατηρείτε ότι η γραμμή μενού εμφανίζεται πάνω από την Ribbon και περιλαμβάνει όλα τα Μενού που υπήρχαν και σε παλιότερες εκδόσεις. Τώρα μεταβείτε στο μενού Tools /Toolbars και AutoCAD. Copyright 2016 GAELEARNING LTD - All rights reserved 14

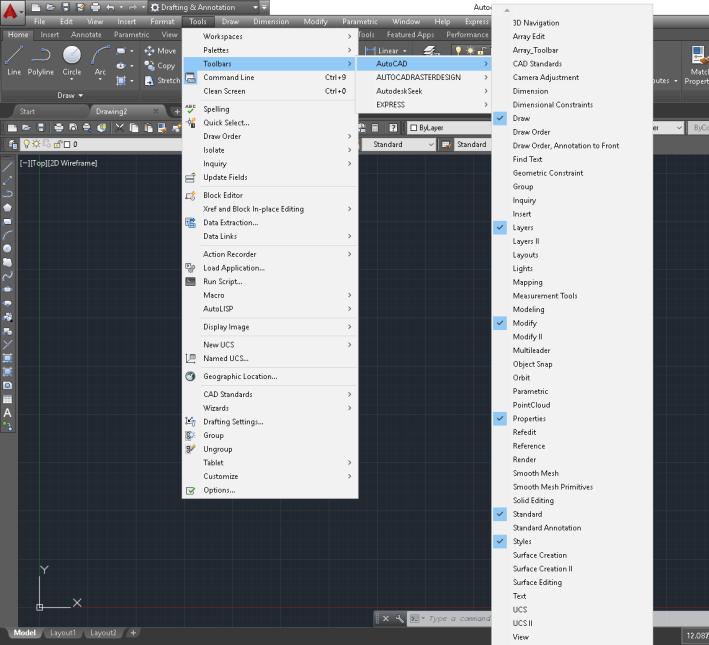

16 Από την λίστα που εμφανίζεται επιλέξτε την εργαλειοθήκη που θα χρησιμοποιήσετε. Οι εργαλειοθήκες χρησιμεύουν κάποιες φορές γιατί μας δίνουν πιο γρήγορη πρόσβαση σε εργαλεία που υπάρχουν στην Ribbon και στα μενού. Από την στιγμή που έχετε εμφανίσει ήδη μία εργαλειοθήκη για να εμφανίσετε κι άλλες μπορείτε για συντομία να πατήσετε δεξί κλικ επάνω στην εργαλειοθήκη και να εμφανιστεί η λίστα με όλες τις εργαλειοθήκες. Οι βασικότερες εργαλειοθήκες που χρησιμεύουν στο AutoCAD είναι: η Draw, η Layers, η Modify, η Properties, η Standard και η Styles. Εάν μία εργαλειοθήκη εμφανιστεί μέσα στην περιοχή σχεδίασης ή σε σημείο που δεν επιθυμείτε, μπορείτε να την μετακινήσετε κάνοντας κλικ στην αριστερή άκρη της και κρατώντας πατημένο το πλήκτρο σύρετε στο σημείο που επιθυμείτε. Αφήστε το πλήκτρο του ποντικιού για να τοποθετηθεί. Για να αλλάξετε το μέγεθος μίας εργαλειοθήκης, εφόσον αυτή βρίσκεται στην περιοχή σχεδίασης και δεν είναι προσαρμοσμένη στις αυτόματες θέσεις του παραθύρου, θα μετακινήσετε τον κέρσορα του ποντικιού σε μία από τις δύο άκρες της, ώστε να εμφανιστεί το βέλος αλλαγής μεγέθους Τότε πατήστε κλικ και κρατώντας πατημένο το πλήκτρο σύρετε προς την κατεύθυνση που θέλετε ώστε να αλλάξετε το μέγεθος της εργαλειοθήκης. Με τον ίδιο τρόπο την επαναφέρετε στο αρχικό της μέγεθος. Το όνομα της κάθε εργαλειοθήκης εμφανίζετε εάν αφήσουμε για ένα δευτερόλεπτο το βέλος του ποντικιού στην αριστερή άκρη της. Copyright 2016 GAELEARNING LTD - All rights reserved 15

17 Μπορείτε να κλείσετε μία εργαλειοθήκη πατώντας το Χ που υπάρχει στο δεξί μέρος της ή δεξί κλικ πάνω σε μία από αυτές και απενεργοποιώντας τη από την λίστα. Οι εργαλειοθήκες που είναι τσεκαρισμένες είναι αυτές που εμφανίζονται ήδη στο παράθυρο του AutoCAD. Copyright 2016 GAELEARNING LTD - All rights reserved 16

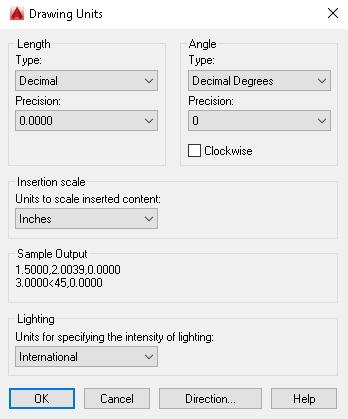

18 5 o Μονάδες Μέτρησης Οι μονάδες μέτρησης Units ελέγχουν την ακρίβεια και την μορφή εμφάνισης των συντεταγμένων, των αποστάσεων και των γωνιών. Όλες αυτές οι επιλογές ορίζονται από το παράθυρο διαλόγου Drawing Units, και αποθηκεύονται στο τρέχον σχέδιο. Το παράθυρο Drawing Units μπορείτε να το εμφανίσετε από το μενού Format -Units, ή να εισάγετε Units στη γραμμή εντολών και πατήστε Enter. Εμφανίζεται το παράθυρο διαλόγου Drawing Units. Οι ακόλουθες επιλογές εμφανίζονται. Ομάδα Length Πεδίο Type Ορίζει την μορφή εμφάνισης για τις μονάδες μέτρησης. Οι τιμές περιλαμβάνουν Αρχιτεκτονική, δεκαδική, Μηχανική, Κλασματική και Επιστημονική. Πεδίο Precision Copyright 2016 GAELEARNING LTD - All rights reserved 17

19 Ορίζει τον αριθμό των δεκαδικών ψηφίων ή το κλασματικό μέγεθος που εμφανίζεται για γραμμικές μετρήσεις. Ομάδα Angle Ορίζει τη μορφή γωνιών και τα δεκαδικά ψηφία που θα εμφανίζονται. Πεδίο Type Ορίζει την μορφή εμφάνισης για τις γωνίες. Πεδίο Precision Ορίζει την ακρίβεια εμφάνισης των γωνιών. Πεδίο Clockwise Ορίζει αν οι θετικές γωνίες μετρούνται σε δεξιόστροφη ή αριστερόστροφη κατεύθυνση. Ομάδα Insertion Scale Ορίζει την κλίμακα για τα Blocks και τα αρχεία που έχουν εισαχθεί ή πρόκειται να εισαχθούν στο τρέχον σχέδιο. Όπως είναι Ίντσες, πόδια, χιλιοστά, εκατοστά, μέτρα και μία πληθώρα επιλογών ανάλογα με τις ανάγκες του σχεδίου σας. Ομάδα Lighting Ελέγχει τη μονάδα μέτρησης της έντασης του φωτισμού στο τρέχον σχέδιο. Copyright 2016 GAELEARNING LTD - All rights reserved 18

20 Αφού ορίσετε τις επιθυμητές αλλαγές πατήστε ΟΚ για να τις αποδεχτείτε. Πολύ σημαντικό είναι ο καθορισμός των μονάδων να γίνεται πριν ξεκινήσετε τον σχεδιασμό. Copyright 2016 GAELEARNING LTD - All rights reserved 19

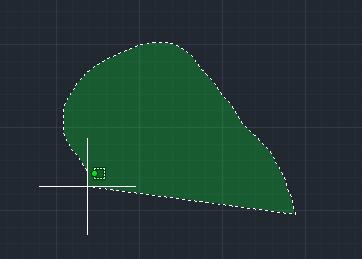

21 6 o Μέθοδοι Επιλογής Επιλέξτε αντικείμενα κάνοντας κλικ επάνω τους ή χρησιμοποιώντας τη μέθοδο επιλογής Window ή Crossing. Για να ορίσετε μια ορθογώνια περιοχή επιλογής κάντε κλικ και μετακινήστε το δρομέα έως την περιοχή που θέλετε και κάντε κλικ ξανά. Από την έκδοση του Autocad 2015 και μετά προστέθηκε και η μέθοδος επιλογής Lasso. Για να δημιουργήσετε μια επιλογή λάσο, κάντε κλικ, σύρετε και αφήστε το κουμπί του ποντικιού όταν ολοκληρώσετε την επιλογή. Επιλέξτε μεμονωμένα αντικείμενα κάνοντας κλικ επάνω τους. Copyright 2016 GAELEARNING LTD - All rights reserved 20

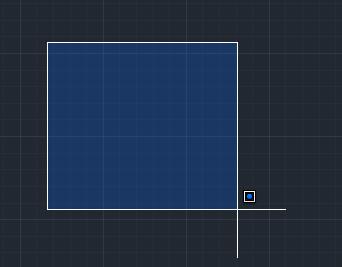

22 Μέθοδος επιλογής Window Σύρετε από αριστερά προς τα δεξιά για να επιλέξετε όλα τα αντικείμενα που περικλείονται εξ ολοκλήρου στο ορθογώνιο επιλογής ή στην επιλογή λάσο. Μέθοδος επιλογής Crossing Σύρετε από δεξιά προς αριστερά για να επιλέξετε όλα τα αντικείμενα που διασχίζονται από το ορθογώνιο επιλογής ή από την επιλογή λάσο. Copyright 2016 GAELEARNING LTD - All rights reserved 21

23 Σβήστε αντικείμενα από την επιλογή σας πατώντας Shift και κλικ πάνω σε αυτά ή σύροντας με το ποντίκι. Πατήστε το πλήκτρο Esc για να καταργήσετε την επιλογή όλων των αντικειμένων. Όταν χρησιμοποιείτε την επιλογή λάσο, μπορείτε να πατήσετε το πλήκτρο Spacebar για να κάνετε εναλλαγή μεταξύ των μεθόδων επιλογών Crossing, Window και Fence. Η μέθοδος επιλογής Fence επιλέγει μόνο τα αντικείμενα που διασχίζονται από την επιλογή. Copyright 2016 GAELEARNING LTD - All rights reserved 22

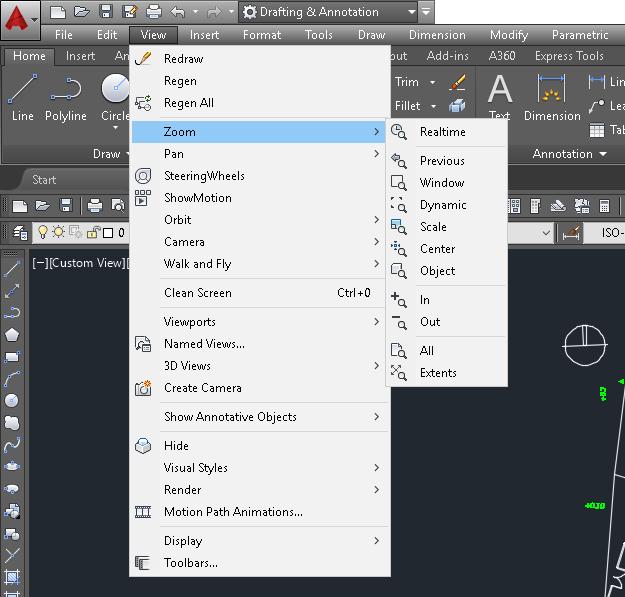

24 7 o - Εργαλεία περιήγησης Η επιλογή Zoom Αυξάνει ή μειώνει τη μεγέθυνση της προβολής στο τρέχον παράθυρο. Χρησιμοποιώντας την εντολή Zoom δεν αλλάζει το μέγεθος των αντικειμένων στο σχέδιο. Αλλάζει μόνο η μεγέθυνση ή σμίκρυνση της άποψης. Την εντολή Zoom μπορείτε να την ενεργοποιήσετε από το μενού View/Zoom, και επιλέγοντας μία από τις επιλογές. Aπό την εργαλειοθήκη Zoom επιλέγοντας Tools /Toolbars /Autocad /Zoom. Aπό την Command Line πληκτρολογώντας Zoom πατώντας Enter. Τέλος από την Ribbon /καρτέλα View θα πρέπει να εμφανίσετε το πάνελ Navigate κάνοντας δεξί κλικ πάνω στην καρτέλα, επιλέγοντας Show panels και Navigate. Η επιλογή Extents Copyright 2016 GAELEARNING LTD - All rights reserved 23

25 Μεγεθύνει την άποψη για να εμφανίσει όλα τα αντικείμενα στην οθόνη. Το μέγεθος του κάθε αντικειμένου στο σχέδιο προσαρμόζεται στο παράθυρο της οθόνης. Η επιλογή αυτή εφαρμόζεται και με διπλό πάτημα της ροδέλας του ποντικιού χωρίς να έχουμε επιλέξει την εντολή. Η επιλογή Window Μεγεθύνει μια περιοχή που προσδιορίζεται από ένα ορθογώνιο πλαίσιο. Με τον κέρσορα ορίζετε μια περιοχή του μοντέλου για να προβληθεί σε ολόκληρο το παράθυρο. Κάντε κλικ στο πρώτο σημείο και στη συνέχεια στο δεύτερο, οριοθετώντας την ορθογωνική περιοχή. Η επιλογή Previous Επαναφέρει την προηγούμενη προβολή. Μπορείτε να επαναφέρετε έως και 10 προηγούμενες προβολές. Η επιλογή Real Time Μεγεθύνει διαδραστικά για να αλλάξετε τη μεγέθυνση της άποψης. Ο κέρσορας παίρνει τη μορφή μεγεθυντικού φακού. Κρατώντας πατημένο το κλικ και σύροντας το ποντίκι προς τα πάνω κάνετε μεγέθυνση. Σύροντας το ποντίκι προς τα κάτω κάνετε σμίκρυνση. Όταν αφήσετε το κλικ, το Zoom σταματάει. Η επιλογή All Copyright 2016 GAELEARNING LTD - All rights reserved 24

26 Μεγεθύνει ώστε να εμφανιστούν όλα τα αντικείμενα, μαζί με τα όρια του σχεδίου που έχουν οριστεί. Η επιλογή Dynamic Κάνει zoom χρησιμοποιώντας ένα ορθογώνιο πλαίσιο. Το πλαίσιο αντιπροσωπεύει την οθόνη σας, την οποία μπορείτε να συρρικνώσετε ή να μεγεθύνετε και να κινήσετε στο σχέδιο. Για να αλλάξετε το μέγεθος του πλαισίου, κάντε κλικ, μεγαλώστε ή μικρύνετε σύροντας το ποντίκι και κλικ ξανά για να δεχθείτε το νέο μέγεθος. Σύρετέ στη θέση που θέλετε και πατήστε Enter. Η επιλογή Scale Μεγεθύνει την άποψη χρησιμοποιώντας ένα συντελεστή κλίμακας. Εισάγετε μια τιμή για να καθορίσετε την κλίμακα σε σχέση με τα όρια του σχεδίου. Για παράδειγμα, εισάγοντας τον συντελεστή 2x και πατώντας Enter εμφανίζει τα αντικείμενα στο διπλάσιο μέγεθος. Τιμές μικρότερες της τιμής 1x (για παράδειγμα 0.5x) εφαρμόζουν σμίκρυνση στην άποψη. Η επιλογή Center Μεγεθύνει μια προβολή που ορίζεται από ένα κεντρικό σημείο και μια τιμή μεγέθυνσης. Copyright 2016 GAELEARNING LTD - All rights reserved 25

27 Όταν επιλέξετε την εντολή εμφανίζεται το μήνυμα Specify Center Point, κάνετε κλικ στο κέντρο της περιοχής που θέλετε να μεγεθύνετε και στο μήνυμα Enter Magnification or height πληκτρολογήστε την τιμή μεγέθυνσης. Όσο μικρότερη τιμή, τόσο μεγαλύτερη είναι η μεγέθυνση και αντίστροφα όσο μεγαλύτερη είναι η τιμή τόσο μικρότερη μεγέθυνση, σε σχέση πάντα με το κέντρο που ορίσατε. Η επιλογή Object Μεγεθύνει την άποψη για ένα ή περισσότερα επιλεγμένα αντικείμενα όσο το δυνατόν περισσότερο. Επιλέξτε την εντολή, στην συνέχεια το αντικείμενο ή τα αντικείμενα που θέλετε και πατήστε Enter. Υπάρχουν επιπλέον δύο επιλογές, η Zoom In η οποία μεγεθύνει κατά ένα βήμα και η Zoom Out η οποία κάνει σμίκρυνση πάλι κατά ένα βήμα. Η πιο συχνή χρήση του Zoom είναι με τη χρήση της ροδέλας του ποντικιού τοποθετώντας τον κέρσορα στο σημείο που θέλετε να μεγεθύνετε και σύροντας την ροδέλα προς τα μπροστά για μεγέθυνση και προς τα πίσω για σμίκρυνση. Άλλη μια πολύ χρήσιμη λειτουργία για την περιήγηση σε ένα σχέδιο είναι η εντολή Pan. Η εντολή αυτή μετακινεί την άποψη του σχεδίου, χωρίς να αλλάζει τη κατεύθυνση προβολής ή τη μεγέθυνση. Τοποθετήστε τον κέρσορα στο σημείο που θέλετε και κρατήστε πατημένη τη ροδέλα του ποντικιού. Ένα χέρι εμφανίζεται στη θέση του κέρσορα. Κρατήστε την ροδέλα πατημένη και σύρετε στην νέα θέση. Μπορείτε επίσης να επιλέξετε την εντολή Pan από την Ribbon/Καρτέλα View/Navigate. Copyright 2016 GAELEARNING LTD - All rights reserved 26

29 Ενότητα 2 η - Εντολές Σχεδιασμού 1 ο - Line Με την εντολή Line μπορείτε να δημιουργήσετε μια σειρά από συνεχόμενα τμήματα γραμμών, ορίζοντας το αρχικό και το τελικό σημείο ή ορίζοντας το αρχικό σημείο, την κατεύθυνση και πληκτρολογώντας το μήκος της γραμμής. Κάθε γραμμή είναι ένα αντικείμενο που μπορεί να επεξεργαστεί ξεχωριστά. Την εντολή Line μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Line. Από την εργαλειοθήκη Draw Από την Ribbon καρτέλα Home και πάνελ Draw. Από την Command Line πληκτρολογώντας Line και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα για τη σχεδίαση της γραμμής: Specify first point: Ορίστε το πρώτο σημείο. Specify next point: Ορίστε το επόμενο σημείο. Έχετε την δυνατότητα να ορίσετε όσα σημεία εσείς επιθυμείτε. Από το τρίτο σημείο και μετά οι επιλογές που έχετε όταν δημιουργείτε τη γραμμή είναι Close και Undo. Copyright 2016 GAELEARNING LTD - All rights reserved 28

30 Close: Ενώνει το τελευταίο σημείο της συνεχούς γραμμής με το πρώτο σημείο της, σχηματίζοντας έτσι ένα κλειστό βρόγχο και τερματίζει την εντολή LINE. Μπορείτε να κάνετε κλικ στην επιλογή Close αφού πρώτα έχετε σχεδιάσει δύο ή περισσότερα τμήματα. Ή να πληκτρολογήσετε C και Enter για να ενώσετε το πρώτο με το τελευταίο σημείο. Undo: Αναιρεί το πιο πρόσφατο δημιουργημένο τμήμα μιας σειράς γραμμών. Χρησιμοποιώντας την επιλογή αυτή περισσότερο από μία φορές, έχετε τη δυνατότητα να αναιρέσετε περισσότερα τμήματα γραμμών, πάντα με τη σειρά που τα έχετε σχεδιάσει. Μπορείτε να επαναφέρετε πατώντας το Undo στην Command Line ή πληκτρολογώντας U και Enter. Τερματίστε την εντολή πατώντας Enter ή Escape. Προσοχή, κατά την διάρκεια εκτέλεσης της εντολής Line μην χρησιμοποιήσετε το Undo που βρίσκεται στην γραμμή εργαλείων γρήγορης πρόσβασης, γιατί θα αναιρέσει όλη την εντολή. Η εντολή Line σας δίνει επίσης την δυνατότητα να ορίσετε την διάσταση του κάθε τμήματος που σχεδιάζετε. Επιλέξτε την εντολή Line κάντε κλικ για να ορίσετε το πρώτο σημείο, δώστε κατεύθυνση και πληκτρολογήστε την τιμή που θέλετε, για παράδειγμα 20 και πατήστε Enter. Επαναλάβετε αλλάζοντας την απόσταση για όσες φορές θέλετε δημιουργώντας το σχέδιο που επιθυμείτε. Copyright 2016 GAELEARNING LTD - All rights reserved 29

31 2 ο - Polyline Με την εντολή Polyline μπορείτε να δημιουργήσετε ένα σύνολο γραμμών, τόξων ή συνδυασμό και των δύο που αποτελούν ένα ενιαίο αντικείμενο. Την εντολή Polyline μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Polyline. Από την εργαλειοθήκη Draw Από την Ribbon, καρτέλα Home και πάνελ Draw. Και από την Command Line πληκτρολογώντας Polyline και πατώντας Enter. Εισάγοντας την εντολή εμφανίζεται το μήνυμα Specify Start Point (ορίστε το πρώτο σημείο). Κάντε κλικ για να εισάγετε το πρώτο σημείο. Στην συνέχεια εμφανίζεται το μήνυμα Specify Next Point (ορίστε το επόμενο σημείο). Μπορείτε να εισάγετε το δεύτερο σημείο κάνοντας πάλι κλικ, είτε από το πληκτρολόγιο, εισάγοντας την τιμή της απόστασης και πατώντας Enter. Κάθε φορά που ορίζετε ένα σημείο, δημιουργείται ένα ευθύγραμμο τμήμα. Copyright 2016 GAELEARNING LTD - All rights reserved 30

32 Κατά τον ίδιο τρόπο μπορείτε να συνεχίσετε τη σχεδίαση γραμμών κάνοντας στη περιοχή σχεδίασης συνεχόμενα κλικ ή εισάγοντας την απόσταση στην Command Line. Τερματίστε την εντολή Polyline πατώντας το πλήκτρο Enter ή Escape. Με την εντολή Polyline έχετε την δυνατότητα να σχεδιάσετε εκτός από ευθύγραμμα τμήματα και τόξα. Ενώ έχετε επιλέξει την εντολή, για να σχεδιάσετε ένα τόξο κάντε κλικ στην επιλογή Arc από την Command Line ή πατήστε το πλήκτρο A και Enter. Παρατηρήστε στην σχεδιαστική σας περιοχή ότι από ευθύγραμμο τμήμα η Polyline μετατράπηκε σε τόξο. Εμφανίζεται το μήνυμα Specify Endpoint of arc. Κάνοντας κλικ ορίζετε το τέλος του τόξου το οποίο είναι εφαπτόμενο στο προηγούμενο τμήμα της polyline. Οι επιλογές που έχετε όταν επιλέγετε Arc είναι: Copyright 2016 GAELEARNING LTD - All rights reserved 31

33 Angle - Εισάγετε τη γωνία που επιθυμείτε να σχηματίζει το κέντρο του τόξου, με τα δύο άκρα. Πληκτρολογώντας θετική τιμή γωνίας το AutoCAD λαμβάνει την αντίθετη ωρολογιακή φορά για να σχηματίσει το τόξο. Αν κάνετε κλικ στην επιλογή, εμφανίζονται τα μηνύματα: Specify included angle: Εισάγετε την γωνία και πατήστε Enter. Specify Endpoint of Arc: Εισάγετε το τελικό σημείο του τόξου. Center - Δημιουργείστε το τόξο με βάση το κέντρο του. Αν κάνετε κλικ στην επιλογή, εμφανίζονται τα μηνύματα: Specify Center point of arc Εισάγετε το κέντρο του τόξου. Specify Endpoint of Arc: Εισάγετε το τελικό σημείο του τόξου. Close - Πραγματοποιείστε αυτόματο κλείσιμο διαδρομής. Ενώνει με ευθύγραμμο τμήμα το τελικό με το αρχικό σημείο της Polyline. Direction - Δημιουργείτε τόξο με βάση τη κατεύθυνση της εφαπτομένης στο αρχικό του σημείο. Αν κάνετε κλικ στην επιλογή, εμφανίζονται τα μηνύματα: Specify Tangent direction from the start point of the arc: Ορίστε τη κατεύθυνση της εφαπτομένης στο αρχικό σημείο του τόξου. Specify Endpoint of the arc ορίστε το τέλος του τόξου. Half width - Ρυθμίστε για το επόμενο τόξο το ημιπάχος αρχής και τέλους. Αν κάνετε κλικ στην επιλογή, εμφανίζονται τα μηνύματα: Starting Half width Ορίστε το ημιπάχος αρχής του τόξου. Ending Half width Ορίστε το ημιπάχος τέλους του τόξου. Line: Επιλέξτε την επιλογή αυτή εάν θέλετε να μεταβείτε σε σχεδιασμό ευθύγραμμου τμήματος και ορίστε το επόμενο σημείο. Copyright 2016 GAELEARNING LTD - All rights reserved 32

34 Radius - Δημιουργήστε ένα τόξο εισάγοντας την ακτίνα του. Αν κάνετε κλικ στην επιλογή, εμφανίζονται τα μηνύματα: Specify Radius of arc Ορίστε την ακτίνα του τόξου. Specify Endpoint of arc Ορίστε το τέλος του τόξου. Second pt: Δημιουργείστε τόξο με την εισαγωγή 3 σημείων. Αν κάνετε κλικ στην επιλογή, εμφανίζονται τα μηνύματα: Specify second poit of arc: Ορίστε το δεύτερο σημείο του τόξου Specify endpoint of arc: Ορίστε το τρίτο σημείο του τόξου. Undo - Πραγματοποιήστε αναίρεση του τελευταίου σημείου της polyline. Width - Ρυθμίστε το πάχος αρχής και τέλους του επόμενου τμήματος. Αν κάνετε κλικ στην επιλογή, εμφανίζονται τα μηνύματα: Specify Starting width Ορίστε το πάχος αρχής του τόξου. Specify Ending width Ορίστε το πάχος τέλους του τόξου. Copyright 2016 GAELEARNING LTD - All rights reserved 33

35 3 ο - Polygon Με την εντολή Polygon μπορείτε να δημιουργήσετε ένα αντικείμενο πολυγώνου ορίζοντας μέγεθος και αριθμό πλευρών. Η δημιουργία του γίνεται με τη βοήθεια του εγγεγραμμένου ή περιγεγραμμένου σε αυτό κύκλου. Την εντολή Polygon μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Polygon. Από την εργαλειοθήκη Draw. Από την Ribbon, καρτέλα Home και πάνελ Draw πατώντας το βέλος δίπλα από το εικονίδιο του Rectangle. Και από την Command Line πληκτρολογώντας Polygon και πατώντας Enter. Επιλέγοντας την εντολή το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Enter number of sides: Πληκτρολογήστε τον αριθμό των πλευρών του πολυγώνου. Specify center of polygon: Επιλέξτε το σημείο εισαγωγής του κέντρου του πολυγώνου. Στην συνέχεια: Copyright 2016 GAELEARNING LTD - All rights reserved 34

36 Enter an option [Inscribed in circle/circumscribed about circle]: Έχετε την δυνατότητα να επιλέξετε εάν το πολύγωνο θα είναι εγγεγραμμένο ή περιγεγραμμένο του κύκλου, δηλαδή εάν η ακτίνα του μετράτε από την κορυφή του ή από την πλευρά του. Επιλέγετε I και Enter για να δημιουργήσετε ένα εγγεγραμμένο πολύγωνο ή C και Enter για περιγεγραμμένο του κύκλου αντίστοιχα. Και στις δύο περιπτώσεις εμφανίζεται το μήνυμα: Specify radius of circle: Ορίστε την ακτίνα του κύκλου εισάγοντας μία τιμή και πατήστε Enter. Copyright 2016 GAELEARNING LTD - All rights reserved 35

37 4 ο - Rectangle Με την εντολή Rectangle, μπορείτε να δημιουργήσετε ένα αντικείμενο ορθογώνιου παραλληλόγραμμου, ορίζοντας σημεία με το ποντίκι, είτε ορίζοντας τις ακριβείς διαστάσεις από το πληκτρολόγιο. Την εντολή Rectangle μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Rectangle. Από την εργαλειοθήκη Draw. Από την Ribbon, καρτέλα Home και πάνελ Draw. Και από την Command Line πληκτρολογώντας Rectangle και πατώντας Enter. Κατά την εκτέλεση της εντολής Rectangle εμφανίζονται οι ακόλουθες επιλογές: Chamfer: Κάνει πλαγιότμηση στις κορυφές του ορθογωνίου εισάγοντας τις αποστάσεις από τη κορυφή για κάθε πλευρά του: Copyright 2016 GAELEARNING LTD - All rights reserved 36

38 Αν επιλέξετε Chamfer εμφανίζονται τα ακόλουθα μηνύματα: Specify first Chamfer distance for rectangles: Πληκτρολογήστε την απόσταση μεταξύ κορυφής και πρώτης πλευράς. Specify second Chamfer distance for rectangles: Πληκτρολογήστε την απόσταση μεταξύ κορυφής και δεύτερης πλευράς. Το AutoCAD κρατάει πάντα τις τιμές που ορίσατε τελευταίες, επομένως για να μηδενίσετε τις επιλογές, επιλέξτε πάλι Rectangle, Chamfer και στις τιμές πλαγιότμησης πατήστε μηδέν και Enter. Escape για να βγείτε από την εντολή. Elevation: Καθορίζει την θέση του ορθογωνίου στον άξονα Z. Η χρήση της εντολής αφορά την τρισδιάστατη σχεδίαση με την χρήση του AutoCAD με την οποία δεν θα ασχοληθούμε σε αυτή την ενότητα. Fillet: Δημιουργεί καμπυλότητα στις κορυφές του ορθογωνίου. Αν επιλέξετε Fillet εμφανίζονται τα ακόλουθα μηνύματα: Specify fillet radius: Πληκτρολογήστε την ακτίνα καμπυλότητας. Το κέντρο καμπυλότητας βρίσκεται πάντα εσωτερικά και σε απόσταση ίση με την ακτίνα που πληκτρολογήσατε από τις δύο κοντινές πλευρές του ορθογωνίου. Thickness: Δίνει πάχος στο ορθογώνιο. Το πάχος μετράται κάθετα στο επίπεδο σχεδίασης του σχήματος. Αν επιλέξετε Thickness εμφανίζονται τα ακόλουθα μηνύματα: Specify thickness for rectangles: Πληκτρολογήστε τη τιμή πάχους. Copyright 2016 GAELEARNING LTD - All rights reserved 37

39 Width: Δίνει πλάτος στη γραμμή σχηματισμού του ορθογωνίου. Το πλάτος μετράται στο ίδιο επίπεδο με το σχήμα: Αν επιλέξετε Width εμφανίζονται τα ακόλουθα μηνύματα: Specify line width for rectangles: Πληκτρολογούμε τη τιμή πλάτους. Στη συνέχεια το AutoCAD ζητά να ορίσετε το πρώτο σημείο για τη δημιουργία του ορθογωνίου. Specify First Corner Point: Ορίστε το σημείο για τη πρώτη κορυφή του ορθογωνίου. Specify Other Corner Point: Ορίστε το σημείο για την απέναντι κορυφή του ορθογωνίου ώστε να προκύψει το τελικό σχήμα. Επιπλέον εμφανίζονται και οι ακόλουθες επιλογές: Dimensions Με την επιλογή Dimensions μπορείτε να ορίσετε τις διαστάσεις του ορθογωνίου. Επιλέξτε την εντολή ορίστε το πρώτο σημείο και στην συνέχεια επιλέξτε Dimensions από την Command line. Specify length for rectangles: Πληκτρολογήστε τη τιμή μήκους στον άξονα Χ. Specify width for rectangles: Πληκτρολογήστε τη τιμή πλάτους στον άξονα Υ. Τέλος κάνετε κλικ για να ορίσετε την κατεύθυνση που θα έχει το ορθογώνιο. Area Σχεδιάζουμε το ορθογώνιο με γνώμονα το εμβαδόν και μια πλευρά του ορθογωνίου: Copyright 2016 GAELEARNING LTD - All rights reserved 38

40 Enter area of rectangle in current units: Πληκτρολογήστε το εμβαδόν του ορθογωνίου με βάση τις τρέχουσες μονάδες μέτρησης. Calculate rectangle dimensions based on Length / Width: Επιλέξτε Length αν θέλετε να ορίσετε το μήκος ή Width εάν θέλετε να ορίσετε το πλάτος του ορθογωνίου. Αν επιλέξετε Length εμφανίζεται το μήνυμα: Enter rectangle length: Πληκτρολογήστε τη τιμή μήκους. Ενώ αν επιλέξετε Width εμφανίζεται το μήνυμα: Enter rectangle width: Πληκτρολογήστε τη τιμή πλάτους. Ορίστε την τιμή, πατήστε Enter και η εντολή τερματίζεται. Rotation Περιστρέφει το ορθογώνιο ορίζοντας τη γωνία περιστροφής η οποία μετράται αριστερόστροφα. Specify rotation angle: Εισάγετε τη γωνία περιστροφής και ορίστε το δεύτερο σημείο καθορίζοντας το μέγεθος του ορθογωνίου. Copyright 2016 GAELEARNING LTD - All rights reserved 39

41 5 ο Arc Με την εντολή Arc μπορείτε να δημιουργήσετε τόξα χρησιμοποιώντας διάφορους συνδυασμούς ανάλογα με τις σχεδιαστικές σας ανάγκες. Την εντολή Arc μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Arc. Από την εργαλειοθήκη Draw. Από την Ribbon, καρτέλα Home και πάνελ Draw. Και από την Command Line πληκτρολογώντας Arc και πατώντας Enter. Όταν επιλέξετε την εντολή Arc από την εργαλειοθήκη Draw ή από την Command Line τότε μπορείτε να σχεδιάσετε ένα τόξο μόνο με την μέθοδο τριών σημείων. Εισάγοντας την εντολή εμφανίζεται το μήνυμα. Specify Start Point Of Arc: Επιλέξτε ένα σημείο για την αρχή του τόξου. Specify second point of arc: Επιλέξτε το δεύτερο σημείο του τόξου. Specify end point of arc: Επιλέξτε ένα σημείο για το τέλος του τόξου. Copyright 2016 GAELEARNING LTD - All rights reserved 40

42 Αν κάνετε κλικ στο βέλος που βρίσκεται στη Ribbon, κάτω από το εικονίδιο του Arc, εμφανίζονται κι άλλες επιλογές. Start-Center-End: Σχεδιάστε το τόξο με βάση το κέντρο του και δύο σημεία. Κατά την εκτέλεση της εντολής εμφανίζονται τα ακόλουθα μηνύματα: Specify start point of arc: Επιλέξτε ένα σημείο για την αρχή του τόξου. Specify center point of arc: Επιλέξτε ένα σημείο για το κέντρο του τόξου. Specify end point of arc: Επιλέξτε ένα σημείο για το τέλος του τόξου. Start-Center-Angle: Σχεδιάστε το τόξο με βάση το κέντρο και την γωνία του. Κατά την εκτέλεση της εντολής εμφανίζονται τα ακόλουθα μηνύματα: Specify start point of arc: Επιλέξτε ένα σημείο για την αρχή του τόξου. Specify center point of arc: Επιλέξτε ένα σημείο για το κέντρο. Specify included angle: Πληκτρολογήστε τη γωνία που εμπεριέχεται από το τόξο. Start-Center-Length: Σχεδιάστε το τόξο με βάση το κέντρο και το μήκος της χορδής του. Κατά την εκτέλεση της εντολής εμφανίζονται τα ακόλουθα μηνύματα: Specify start point of arc: Επιλέξτε ένα σημείο για την αρχή του τόξου. Specify center point of arc: Επιλέξτε ένα σημείο για το κέντρο. Specify length of chord: Πληκτρολογήστε τη τιμή μήκους της χορδής του τόξου. Start-End- Angle: Σχεδιάστε το τόξο με βάση τη γωνία που σχηματίζει το κέντρο του, με το αρχικό και τελικό σημείο του τόξου. Copyright 2016 GAELEARNING LTD - All rights reserved 41

43 Κατά την εκτέλεση της εντολής εμφανίζονται τα ακόλουθα μηνύματα: Specify start point of arc: Επιλέξτε ένα σημείο για την αρχή του τόξου. Specify end point of arc: Επιλέξτε ένα σημείο για το τέλος. Specify included angle: Πληκτρολογήστε τη γωνία που εμπεριέχεται από το τόξο. Start-End-Direction: Σχεδιάστε το τόξο με βάση την γωνία κλίσης της ευθείας η οποία εφάπτεται στο σημείο αρχής του τόξου. Κατά την εκτέλεση της εντολής εμφανίζονται τα ακόλουθα μηνύματα: Specify start point of arc: Επιλέξτε ένα σημείο για την αρχή του τόξου. Specify end point of arc: Επιλέξτε ένα σημείο για το τέλος. Specify tangent direction for the start point of arc: Ορίστε τη γωνία κλίσης της ευθείας η οποία εφάπτεται στο σημείο αρχής του τόξου. Start-End-Radius: Σχεδιάστε το τόξο με βάση την ακτίνα του. Κατά την εκτέλεση της εντολής εμφανίζονται τα ακόλουθα μηνύματα: Specify start point of arc: Επιλέξτε ένα σημείο για την αρχή του τόξου. Specify end point of arc: Επιλέξτε ένα σημείο για το τέλος. Specify radius of arc: Πληκτρολογήστε την ακτίνα του τόξου. Παρατηρείστε ότι η επιλογή Center- Start-End είναι ίδια μέθοδος με την επιλογή Start Center End, με την διαφορά ότι αλλάζει η σειρά ορισμού των σημείων. Το ίδιο ισχύει για τη Center- Start- Angle και τη Center- Start- Length, οι οποίες είναι παρόμοιες με τη Start Center Angle και Start Center Length αντίστοιχα. Copyright 2016 GAELEARNING LTD - All rights reserved 42

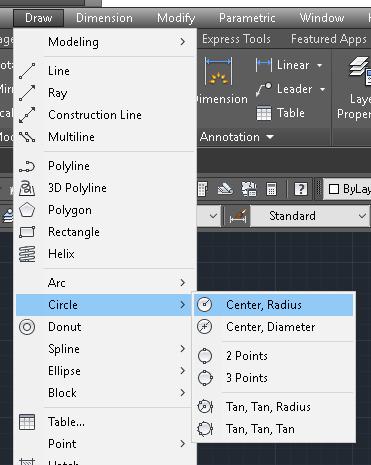

45 6 ο Circle Την εντολή Circle μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Circle, Από την εργαλειοθήκη Draw. Από την Ribbon, καρτέλα Home και πάνελ Draw. Από την Command Line πληκτρολογώντας Circle και πατώντας Enter. Center Radius: Επιλέγοντας την εντολή εμφανίζονται τα ακόλουθα μηνύματα: Specify centerpoint for circle: Ορίστε το κέντρο του κύκλου. Specify radius: Ορίστε την ακτίνα. Μπορείτε να κάνετε κλικ ή να εισάγετε μία τιμή. Copyright 2016 GAELEARNING LTD - All rights reserved 44

46 Άλλοι τρόποι εισαγωγής κύκλου: Center-Diameter: Ορίστε το κέντρο και τη διάμετρο του κύκλου. Specify centerpoint for circle: Ορίστε το κέντρο του κύκλου. Specify diameter: Ορίστε την διάμετρο του. 2-Point: Ορίστε δύο σημεία από τα οποία θα περνάει ο κύκλος. Specify first endpoint for circle s diameter: Ορίστε το πρώτο σημείο του κύκλου. Specify second endpoint for circle s diameter: Ορίστε το δεύτερο σημείο του κύκλου. 3-Point: Ορίστε τρία σημεία από τα οποία θα περνάει ο κύκλος. Specify first point on circle: Ορίστε το πρώτο σημείο του κύκλου. Specify second point on circle: Ορίστε το δεύτερο σημείο του κύκλου. Specify third point on circle: Ορίστε το τρίτο σημείο του κύκλου. Tan-Tan-Radius: Ορίζετε δύο σημεία στα οποία θα εφάπτεται ο κύκλος και στη συνέχεια εισάγετε την ακτίνα του. Specify point on object for first tangent of circle: Ορίστε το πρώτο σημείο στο οποίο θα εφάπτεται ο κύκλος. Copyright 2016 GAELEARNING LTD - All rights reserved 45

47 Specify point on object for second tangent of circle: Ορίστε το δεύτερο σημείο στο οποίο θα εφάπτεται ο κύκλος. Specify radius of circle: Ορίστε την ακτίνα του. Tan-Tan- Tan: Ορίστε τρία σημεία στα οποία θα εφάπτεται ο κύκλος. Specify first point on circle: Ορίστε το πρώτο σημείο στο οποίο θα εφάπτεται ο κύκλος. Specify second point on circle: Ορίστε το δεύτερο σημείο στο οποίο θα εφάπτεται ο κύκλος. Specify third point on circle: Ορίστε το τρίτο σημείο στο οποίο θα εφάπτεται ο κύκλος. Copyright 2016 GAELEARNING LTD - All rights reserved 46

48 7 ο Spline Με την εντολή Spline, μπορείτε να δημιουργήσετε ομαλές καμπύλες οι οποίες περνάνε από ή κοντά από τα σημεία που κάνετε κλικ, επηρεάζοντας το σχήμα της καμπύλης. Την εντολή Spline μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Spline και μία από τις επιλογές. Από την εργαλειοθήκη Draw Από την Ribbon, καρτέλα Home και πάνελ Draw, επιλέγοντας μία από τις δύο επιλογές. Και από την Command Line πληκτρολογώντας Spline και πατώντας Enter. H εντολή Spline δημιουργεί καμπύλες που ονομάζονται non uniform Rational B- splines, γνωστές ως NURBS και αναφέρονται για ευκολία με το όνομα Splines. Copyright 2016 GAELEARNING LTD - All rights reserved 47

49 Οι Spline ορίζονται από κατάλληλα σημεία ή κορυφές ελέγχου. Προεπιλεγμένη μέθοδος για την δημιουργία Splines είναι η Fit Points. Αν επιλέξτε την εντολή Spline και κάντε κλικ σε διάφορα σημεία, παρατηρήστε ότι η Spline διέρχεται από αυτά. Πατήστε Enter όταν θέλετε να τερματίσετε την εντολή. Όταν επιλέξετε την εντολή Spline, για να αλλάξετε μέθοδο σχεδιασμού, μπορείτε να κάνετε κλικ στην επιλογή Method στην Command Line και επιλέξτε την επιλογή CV (Control Vertices). Παρατηρήστε ότι η Spline διέρχεται μεταξύ των σημείων που κάνετε κλικ. Πατήστε Enter όταν θέλετε να τερματίσετε την εντολή. Copyright 2016 GAELEARNING LTD - All rights reserved 48

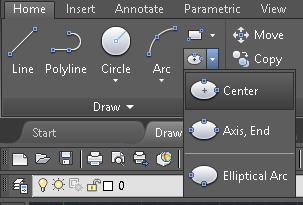

50 8 ο Ellipse Με την εντολή ELLIPSE μπορείτε να δημιουργήσετε ελλείψεις ή ελλειψοειδή τόξα. Την εντολή Ellipse μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Ellipse. Από την εργαλειοθήκη Draw. Από την Ribbon, καρτέλα Home και πάνελ Draw. Και από την Command Line πληκτρολογώντας Ellipse και πατώντας Enter. Όταν επιλέξετε την εντολή Ellipse από την Command Line τότε μπορείτε να δημιουργήσετε ελλείψεις με βάση το κέντρο ή ελλειψοειδή τόξα. Όταν δεν επιλέγετε κάποια από τις δύο αυτές μεθόδους, τότε η προεπιλεγμένη είναι η Axis End. Copyright 2016 GAELEARNING LTD - All rights reserved 49

51 Axis End: Ορίζετε την έλλειψη αποκλειστικά με βάση τα μήκη των αξόνων της: Specify axis endpoint of Ellipse: Ορίζετε ένα σημείο για την αρχή του πρώτου άξονα. Specify other endpoint of axis: Ορίζετε ένα σημείο για το τέλος του πρώτου άξονα. Specify distance to other axis: Ορίζετε την απόσταση μεταξύ του κέντρου της έλλειψης και του πρώτου άξονα. Από τη Ribbon μπορείτε να επιλέξετε κι άλλους συνδυασμούς της εντολής Ellipse. Αν κάνετε κλικ στο βέλος εμφανίζει τις επιλογές. Center: Ορίζετε την έλλειψη με βάση το κέντρο της και τα μήκη των αξόνων της: Specify Center of Ellipse: Ορίζετε το κέντρο της έλλειψης Specify endpoint of axis: Ορίζετε το τέλος του ενός άξονα. Specify distance to other axis: Ορίζετε την απόσταση μεταξύ του κέντρου της έλλειψης και του πρώτου άξονα. Elliptical Arc: Copyright 2016 GAELEARNING LTD - All rights reserved 50

52 Για το ελλειπτικό τόξο ορίζετε αρχικά ολόκληρη την έλλειψη ακολουθώντας έναν από τους παραπάνω τρόπους και στη συνέχεια παίρνετε ένα κομμάτι της: Specify axis endpoint of elliptical arc: Ορίζετε την αρχή του πρώτου άξονα. Specify other endpoint of axis: Ορίζετε το τέλος του πρώτου άξονα. Specify distance to other axis: Ορίζετε την απόσταση μεταξύ του κέντρου της έλλειψης και του δεύτερου άξονα. Specify start angle: Πληκτρολογήστε τη γωνία από την οποία θα ξεκινήσει το τόξο. Specify end angle: Πληκτρολογήστε τη γωνία στην οποία θα καταλήξει το τόξο. Να σημειωθεί ότι το τόξο θα σχηματιστεί αριστερόστροφα από τη γωνία αρχής έως τη γωνία τέλους. Copyright 2016 GAELEARNING LTD - All rights reserved 51

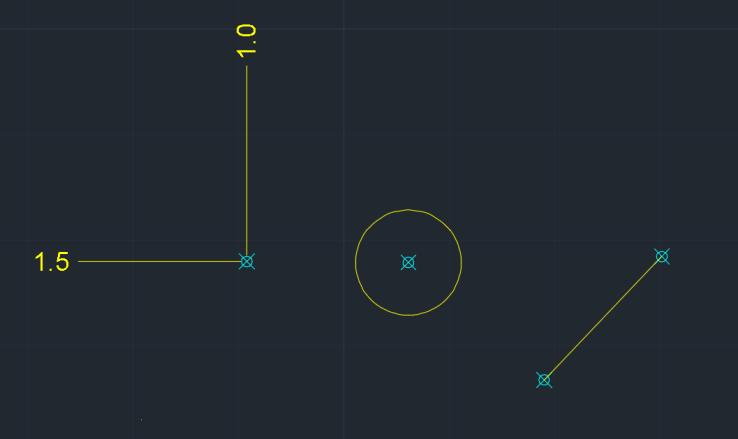

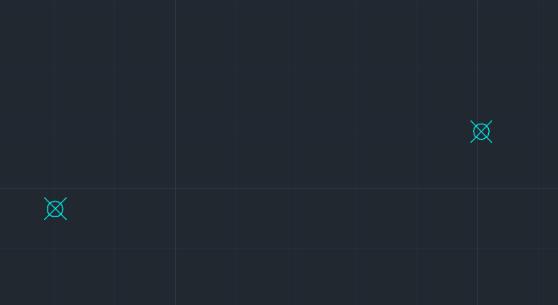

53 9 ο Point, Divide, Measure Με τις εντολές αυτές μπορείτε να εισάγετε σημεία στην σχεδιαστική περιοχή, να δημιουργήσετε σημεία κατά μήκος ενός αντικειμένου, ορίζοντας τα τμήματα που θα διαιρείται και τέλος να δημιουργήσετε σημεία κατά μήκος ενός αντικειμένου ορίζοντας την απόσταση μεταξύ τους. Παρατηρείτε στα τρία σχήματα ότι έχουν εισαχθεί σημεία, στο πρώτο με την πληκτρολόγηση συντεταγμένων, στο δεύτερο κάνοντας κλικ στο κέντρο του κύκλου και τα δύο τελευταία ορίζοντάς τα τυχαία στο χώρο. Η εισαγωγή των σημείων αυτών έγινε με την εντολή Multiple Points. Multiple Point Την εντολή Multiple Point μπορείτε να την επιλέξετε από το μενού Draw, επιλέγοντας Point και Multiple Point. Copyright 2016 GAELEARNING LTD - All rights reserved 52

54 Από την καρτέλα Home και πάνελ Draw πατώντας πάνω στο βέλος ανάπτυξης του πάνελ. Μόλις επιλέγετε την εντολή εμφανίζεται το μήνυμα: Specify a Point: ορίστε ένα σημείο. Εισάγετε τις συντεταγμένες ενός σημείου. Για παράδειγμα 10, 2 και πατήστε Enter. Η τιμή 10 συμβολίζει την θέση του σημείου στον άξονα Χ η τιμή 2 στον άξονα Υ. Η εντολή δεν τερματίζεται και μπορείτε να ορίσετε και άλλα σημεία. Τερματίστε την εντολή πατώντας Escape. Divide Copyright 2016 GAELEARNING LTD - All rights reserved 53

55 Παρατηρείστε το ευθύγραμμο τμήμα το οποίο έχει χωριστεί σε τέσσερα τμήματα με την εντολή Divide. Την εντολή Divide μπορείτε να την επιλέξετε από το μενού Draw, επιλέγοντας Point και Divide Από την καρτέλα Home και πάνελ Draw πατώντας πάνω στο βέλος ανάπτυξης του πάνελ. Ή από την Command Line πληκτρολογώντας Divide και πατώντας Enter. Copyright 2016 GAELEARNING LTD - All rights reserved 54

56 Μόλις επιλέγετε την εντολή εμφανίζεται το μήνυμα: Select Object to Divide: επιλέξτε το αντικείμενο που θέλετε να χωρίσετε. Και αμέσως εμφανίζεται το μήνυμα: Enter the Number of Segments: πληκτρολογήστε σε πόσα τμήματα θέλετε να χωρίσετε το αντικείμενο. Θα πρέπει να προσέξετε ότι με την εντολή Divide δεν ορίζετε πόσα σημεία θα έχει το αντικείμενο αλλά σε πόσα τμήματα θα το χωρίσετε. Measure Παρατηρείστε ένα ευθύγραμμο τμήμα στο οποίο έχουν τοποθετηθεί σημεία κατά μήκος του, σε μεταξύ τους απόσταση 1 χρησιμοποιώντας την εντολή Measure. Την εντολή Measure μπορείτε να την επιλέξετε από το μενού Draw, επιλέγοντας Point και Measure. Copyright 2016 GAELEARNING LTD - All rights reserved 55

57 Από την καρτέλα Home και πάνελ Draw πατώντας πάνω στο βέλος ανάπτυξης του πάνελ. Ή από την Command Line πληκτρολογώντας Measure και πατώντας Enter. Μόλις επιλέγετε την εντολή εμφανίζεται το μήνυμα: Select Object to Measure: επιλέξτε το αντικείμενο στο οποίο θέλετε να τοποθετήσετε σημεία κατά μήκος του, με συγκεκριμένη απόσταση. Specify Length of Segment: πληκτρολογήστε την απόσταση που θα έχουν τα σημεία που θα δημιουργηθούν κατά μήκος του αντικειμένου. Πρέπει να γνωρίζετε πως μπορείτε να αλλάξετε το στυλ, αλλά και το μέγεθος εμφάνισης των σημείων. Για να αλλάξετε το στυλ εμφάνισης των σημείων μπορείτε να μεταβείτε στο μενού Format και να επιλέξετε Point Style. Ή από την Command Line να πληκτρολογήσετε PType και να πατήσετε Enter. Παρατηρήστε ότι εμφανίζεται το παράθυρο Point Style. Copyright 2016 GAELEARNING LTD - All rights reserved 56

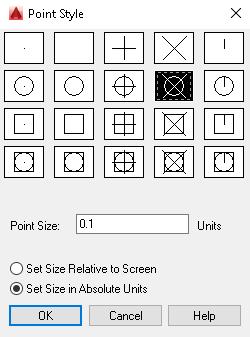

58 Επιλέξτε έναν από τους διαθέσιμους τύπους σημείων. Από το πεδίο Point Size εισάγετε το μέγεθος που επιθυμείτε. Ενεργοποιήστε την επιλογή Set Size Relative to Screen, εάν θέλετε το μέγεθος του σημείου να αλλάζει όταν κάνετε Zoom In ή Zoom Out στην περιοχή σχεδίασης, ή ενεργοποιήστε την επιλογή Set Size in Absolute Units εάν θέλετε να ορίσετε μία σταθερή διάσταση για το μέγεθος των σημείων. Η επιλογή Set Size Relative to Screen είναι προεπιλεγμένη. Πατήστε Οκ για να αποδεχθείτε τις ρυθμίσεις. Copyright 2016 GAELEARNING LTD - All rights reserved 57

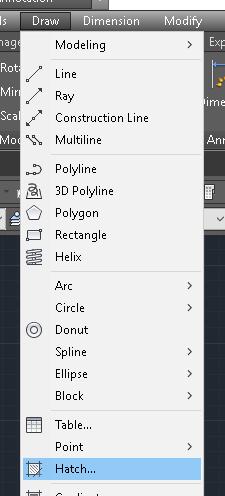

59 10 ο Hatch Με την εντολή HATCH, έχετε την δυνατότητα να δημιουργήσετε διαγραμμίσεις για να παρουσιάσετε τομές ή την υφή ενός αντικειμένου. Την εντολή Hatch μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Hatch. Από την εργαλειοθήκη Draw. Από την Ribbon, καρτέλα Home και πάνελ Draw. Και από την Command Line πληκτρολογώντας Hatch και πατώντας Enter. Κατά την εκτέλεση της εντολής το πρόγραμμα εμφανίζει τις επιλογές διαγράμμισης στη κορδέλα εργασιών. Copyright 2016 GAELEARNING LTD - All rights reserved 58

60 Παρατηρήστε την κορδέλα Ribbon στην οποία εμφανίστηκε η καρτέλα Hatch Creation, η οποία περιέχει όλες εκείνες τις επιλογές που χρειάζεστε για την εισαγωγή και επεξεργασία του Hatch. Δείχνοντας στη κορδέλα εργασιών από αριστερά προς τα δεξιά έχουμε τις ακόλουθες ομάδες: Boundaries Από αυτό το πάνελ έχετε την δυνατότητα να ορίσετε την περιοχή που θα εφαρμοστεί το Hatch. Pick Points: Κάντε κλικ εσωτερικά μιας κλειστής περιοχής ώστε να εφαρμοστεί η διαγράμμιση. Select Boundary Objects: Επιλέξτε το αντικείμενο για την εφαρμογή της διαγράμμισης. Με την επιλογή αυτή εφαρμόζετε διαγράμμιση σε όλο το αντικείμενο που επιλέγετε. Τερματίστε την εντολή πατώντας Enter ή Escape. Pattern Από το πάνελ Pattern έχετε την δυνατότητα να ορίσετε τα στυλ της διαγράμμισης. Στο πλαίσιο αυτό βρίσκονται όλα τα διαθέσιμα στυλ διαγράμμισης. Πατώντας στο βέλος που δείχνει προς τα κάτω εμφανίζετε ακόμα περισσότερα στυλ ώστε να τα επιλέξετε πιο θα εφαρμόσετε. Για να εφαρμόσετε ένα άλλο στυλ διαγράμμισης σε κάποιο άλλο αντικείμενο θα πρέπει να τερματίσετε την εντολή και στην συνέχεια να την επιλέξετε ξανά. Copyright 2016 GAELEARNING LTD - All rights reserved 59

61 Properties Σε αυτή την ομάδα έχετε την δυνατότητα να ορίσετε το χρώμα στη διαγράμμιση ή στο φόντο, μπορείτε επίσης να ορίσετε γωνία κλίσης, κλίμακα μεγέθους και αδιαφάνεια. Θα πρέπει να επισημάνουμε ότι μπορείτε να επεξεργαστείτε ένα υπάρχον Hatch, αρκεί να το επιλέξετε και από την κορδέλα Ribbon να αλλάξετε τις ιδιότητές του. Αλλαγή χρώματος Hatch Επιλέξτε την διαγράμμιση που έχετε εισάγει. Από την κορδέλα Ribbon μεταφερθείτε στο πάνελ Properties και κάντε κλικ στη λίστα Use Current ώστε να εμφανιστούν οι επιλογές των χρωμάτων και στην συνέχεια επιλέξτε το χρώμα που θέλετε. Τερματίστε την εντολή πατώντας Enter ή Escape. Δημιουργία Gradient Έχετε την δυνατότητα να δημιουργήσετε διαγράμμιση Gradient στο αντικείμενο δηλαδή χρώμα με διαβαθμίσεις. Επιλέξτε την εντολή Hatch, από το πάνελ Properties αναπτύξτε τη λίστα Hatch Type και επιλέξτε Gradient. Ορίστε ως πρώτο χρώμα διαγράμμισης και τη συνέχεια το δεύτερο. Τερματίστε την εντολή πατώντας Enter ή Escape. Αλλαγή Γωνίας (Angle) Copyright 2016 GAELEARNING LTD - All rights reserved 60

62 Επιλέξτε το Hatch και μεταφερθείτε στο πάνελ Properties και στο πεδίο Hatch Angle. Μπορείτε να σύρετε με το ποντίκι ή εισάγετε μία τιμή. Αλλαγή Αδιαφάνειας (Transparency) Για να αλλάξετε την αδιαφάνεια του Hatch που θα εισάγετε ή που έχετε ήδη εισάγει, μπορείτε από το πάνελ Properties και από το πεδίο Hatch Transparency, να σύρετε με το ποντίκι ή εισάγετε μία τιμή. Αλλαγή Κλίμακας (Scale) Πολλές φορές όταν εισάγετε ένα τύπο διαγράμμισης θα παρατηρήσετε ότι θα σας τα εμφανίζει με ένα μέγεθος το οποίο δεν είναι αυτό που θέλετε. Τα προβλήματα αυτά οφείλονται στην κλίμακα του Hatch. Για να αλλάξετε την κλίμακα αρκεί είτε να επιλέξετε την εντολή Hatch, ή να επιλέξετε ένα ήδη δημιουργημένο Hatch. Στην συνέχεια από τη Ribbon, στο πάνελ Properties και στο πεδίο Scale πληκτρολογήστε μία μεγαλύτερη ή μικρότερη τιμή για την αλλαγή της κλίμακας. Copyright 2016 GAELEARNING LTD - All rights reserved 61

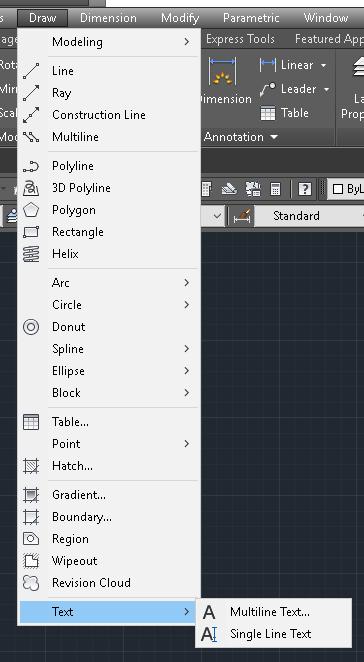

63 11 ο Text Με την εντολή Text μπορείτε να δημιουργήσετε κείμενο στην περιοχή σχεδίασης για να περιγράψετε ένα αντικείμενο που έχετε σχεδιάσει. Την εντολή Text μπορείτε να την επιλέξετε από το μενού Draw επιλέγοντας Text και μία από τις δύο επιλογές. Από την εργαλειοθήκη Draw Από την Command Line πληκτρολογώντας Text και πατώντας Enter Από την Ribbon καρτέλα Home και πάνελ Annotation επιλέγοντας Multiline Text ή Single Line. Copyright 2016 GAELEARNING LTD - All rights reserved 62

64 Η διαφορά μεταξύ των δύο αυτών επιλογών είναι ότι με την Multiline Text έχετε την δυνατότητα να εισάγετε κείμενο πολλών γραμμών και να έχετε την δυνατότητα να μορφοποιήσετε το κείμενο μέσω της Ribbon και μετά το τέλος της εισαγωγής του. Ενώ με την επιλογή Single Line δημιουργείτε μία γραμμή κειμένου την οποία μπορείτε να μορφοποιήσετε μόνο μέσω του πάνελ Properties. Single Line Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Specify Start Point Of Text: Ορίστε το αρχικό σημείο του κειμένου. Specify Height: Ορίστε το ύψος του κειμένου, το οποίο αντιστοιχεί και στο μέγεθος της γραμματοσειράς. Μπορείτε να ορίσετε ένα σημείο ή να πληκτρολογήσετε μία τιμή. Specify Rotation Angle Of Text: Ορίστε την γωνία περιστροφής του κειμένου. Μπορείτε να ορίσετε ένα σημείο ή να πληκτρολογήσετε μία τιμή. Στην σχεδιαστική περιοχή εμφανίστηκε ο κέρσορας και μπορείτε πλέον να πληκτρολογήσετε το κείμενο. Πατήστε δύο φορές Enter για να τερματίσετε την εντολή. Πατήστε διπλό κλικ στο κείμενο που πληκτρολογήσατε εάν θέλετε να το επεξεργαστείτε. Εάν θέλετε να αλλάξετε το ύψος του κειμένου και τις ιδιότητες του, επιλέξτε το, κάντεκ δεξί κλικ και επιλέξτε Properties. Από την παλέτα Properties αλλάξτε τις ιδιότητές του από την καρτέλα Text. Multiline Text Copyright 2016 GAELEARNING LTD - All rights reserved 63

65 Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Specify First Point: Ορίστε το πρώτο σημείο. Specify Opposite Corner: Ορίστε το απέναντι σημείο. Πληκτρολογήστε το κείμενο που θέλετε και πατήστε Enter αν θέλετε να αλλάξετε παράγραφο. Επιλέξτε το κείμενο. Από τη Ribbon και την καρτέλα Text Editor, στο πεδίο Text Height της ομάδας Style, πληκτρολογήστε το μέγεθος της γραμματοσειράς. Από την ομάδα Formatting κάντε κλικ στο B για να εφαρμόσετε έντονη γραφή στο κείμενο. Πατήστε πάνω στο I αν θέλετε να εφαρμόσετε πλάγια γραφή στο κείμενο. Πατήστε στο U για να εφαρμόσετε υπογράμμιση. Πατήστε στο O για να εφαρμόσετε επάνω υπογράμμιση. Κάντε κλικ στην επιλογή UpperCase για να μετατρέψετε όλα τα γράμματα σε κεφαλαία και στην επιλογή LowerCase για να μετατρέψετε τα γράμματα σε μικρά. Κάντε κλικ στο πρώτο πλαίσιο για να επιλέξετε γραμματοσειρά για το κείμενο σας. Από το πλαίσιο ακριβώς κάτω από την γραμματοσειρά έχετε την δυνατότητα να επιλέξετε χρώμα γραμματοσειράς. Τέλος από την ομάδα Paragraph έχετε την δυνατότητα να στοιχήσετε το κείμενό σας, να προσθέσετε κουκίδες ή αρίθμηση, να ορίσετε την απόσταση μεταξύ των γραμμών. Copyright 2016 GAELEARNING LTD - All rights reserved 64

66 Εάν θέλετε να στοιχίσετε το κείμενό σας στο κέντρο επιλέξτε για παράδειγμα Center. Πατήστε Close Text Editor για να καταχωρήσετε το κείμενο που δημιουργήσατε και αποδεχθείτε τις αλλαγές. Εάν θέλετε να μορφοποιήσετε ή να επεξεργαστείτε εκ νέου το κείμενό πατήστε διπλό κλικ πάνω του και στη Ribbon θα εμφανιστούν όλες οι επιλογές μορφοποίησης της καρτέλας Text Editor. Copyright 2016 GAELEARNING LTD - All rights reserved 65

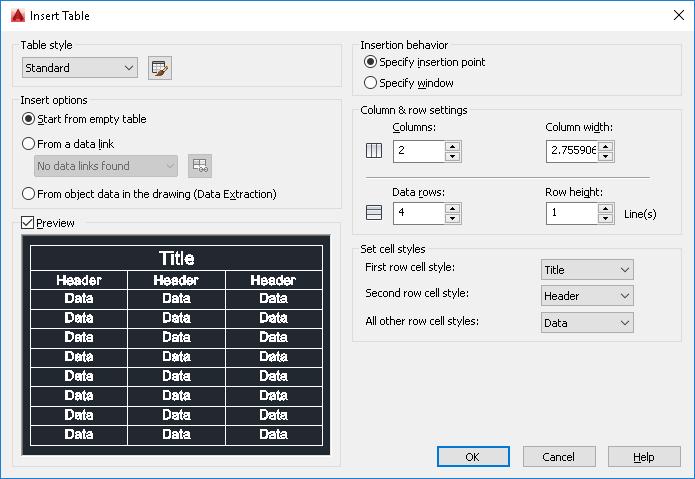

67 12 ο Table Η δημιουργία πίνακα αποτελεί ένα από τα πιο σημαντικά στοιχεία του AutoCAD, καθώς με την εισαγωγή του μπορείτε να δημιουργήσετε υπόμνημα στο σχέδιό σας. Στο υπόμνημα μπορείτε να δηλώσετε τον τίτλο του σχεδίου σας, τον κατασκευαστή, την ημερομηνία, την κλίμακα του σχεδίου και ότι άλλο θεωρήσετε απαραίτητο. Εισαγωγή πίνακα μπορείτε να κάνετε από την Ribbon, καρτέλα Annotate και πάνελ Tables. Από το μενού Draw επιλέγοντας Table. Από την εργαλειοθήκη Draw. Από την Command Line πληκτρολογώντας Table και πατώντας Enter. Εμφανίζεται το παράθυρο Insert Table με τις επιλογές και τις ρυθμίσεις του πίνακα. Copyright 2016 GAELEARNING LTD - All rights reserved 66

68 Από την πρώτη ομάδα Table Style επιλέγετε ένα από τα στυλ του πίνακα, εφόσον έχετε δημιουργήσει. Στην ομάδα Insert Options, αφήστε επιλεγμένη την πρώτη επιλογή Start from empty Table για να ξεκινήσετε από την αρχή με έναν κενό πίνακα. Αν χρησιμοποιήσετε την επιλογή From Data Link μπορείτε να εισάγετε έναν έτοιμο πίνακα από το Excel. Στην ομάδα Insertion Behavior, με την πρώτη επιλογή που έχετε Specify Insertion Point, καθορίζετε εσείς το σημείο εισαγωγής του πίνακα ορίζοντας σημείο. Στην επιλογή Specify Window καθορίζετε ένα παράθυρο για την εισαγωγή του πίνακα. Από την ομάδα Column & Row Settings, έχετε την δυνατότητα να καθορίσετε τον αριθμό στηλών και γραμμών του πίνακα, καθώς επίσης και το αντίστοιχο πλάτος και ύψος. Στο πεδίο Columns πληκτρολογείτε τον αριθμό των στηλών του πίνακα. Στο πεδίο Column Width πληκτρολογείτε το πλάτος της στήλης. Στο πεδίο Data Rows πληκτρολογήστε τον αριθμό των γραμμών δεδομένων που θα έχετε στον πίνακα. Θα πρέπει να προσέξετε και στην προεπισκόπηση του πίνακα στο κάτω αριστερό μέρος, ότι οι δύο πρώτες γραμμές αντιστοιχούν στον τίτλο, Title, και στις κεφαλίδες Header. Επομένως εάν πληκτρολογήσετε 4 στο πεδίο, ο πίνακας που θα δημιουργηθεί θα έχει 6 γραμμές. Εάν θέλατε ένα πίνακα με 8 γραμμές θα πληκτρολογούσατε 6. Copyright 2016 GAELEARNING LTD - All rights reserved 67

69 Στο πεδίο Row Height πληκτρολογείτε το ύψος της γραμμής. Το ύψος της γραμμής βασίζεται στο μέγεθος των γραμμάτων και στα περιθώρια των κελιών. Όταν ολοκληρώσετε με τις ρυθμίσεις του πίνακα πατήστε την επιλογή Οκ. Για να δημιουργήσετε τώρα τον πίνακα απλά ορίστε το σημείο εισαγωγής του μέσα στην περιοχή σχεδίασης. Μόλις ορίσετε το πεδίο εισαγωγής του πίνακα απ ευθείας εμφανίζεται στην κορδέλα Ribbon η καρτέλα Text Editor και περιμένει να πληκτρολογήσετε την πρώτη τιμή του πίνακα στο πρώτο κελί. Μόλις εισάγετε το απαραίτητο κείμενο, κάντε κλικ εκτός του πίνακα, για να ολοκληρώσετε με την εισαγωγή κειμένου. Στοιχίστε το κείμενο που πληκτρολογήσατε, επιλέγοντάς το κατάλληλο κελί και στην συνέχεια από την καρτέλα Table Cell και πάνελ Cell Styles επιλέξτε τη στοίχιση που θέλετε. Πατήστε μία φορά Escape για να ολοκληρώσετε την στοίχιση του κειμένου. Προσθέσετε γραμμές στον πίνακα καθώς και διαγράψτε τες. Επιλέξτε το ένα κελί του πίνακα και από την καρτέλα Table Cell και πάνελ Rows, έχετε την δυνατότητα να δημιουργήσετε μία νέα γραμμή πάνω από το επιλεγμένο κελί Copyright 2016 GAELEARNING LTD - All rights reserved 68

70 κάνοντας κλικ στην επιλογή Insert Above, να δημιουργήσετε μία νέα γραμμή κάτω από την επιλεγμένη γραμμή πατώντας πάνω στην επιλογή Insert Below. Για να διαγράψετε τις δύο γραμμές που δημιουργήσατε, επιλέξτε τες και κάντε κλικ στην επιλογή Delete Rows. Για να προσθέσετε στήλες κάντε ακριβώς την ίδια διαδικασία. Επιλέξτε μία στήλη του πίνακα και από την καρτέλα Table Cell και πάνελ Columns, έχετε την δυνατότητα να δημιουργήσετε μία νέα στήλη αριστερά από την επιλεγμένη, κάνοντας κλικ στην επιλογή Insert Left και να δημιουργήσετε μία νέα στήλη δεξιά κάνοντας κλικ στην επιλογή Insert Right. Για να διαγράψετε τις δύο στήλες που δημιουργήσατε, επιλέξτε τες και κάντε κλικ στην επιλογή Delete Columns. Εάν θελήσετε να αλλάξετε το ύψος γραμμής του πίνακα επιλέξτε τη γραμμή που θέλετε να μεγαλώσετε ή να μικρύνετε και από τα σημεία λαβής μπορείτε κάνοντας κλικ πάνω τους να ορίσετε το νέο ύψος. Αλλιώς μπορείτε με επιλεγμένη την γραμμή να κάνετε δεξί κλικ πάνω της και από τις επιλογές που έχετε να επιλέξετε Properties. Copyright 2016 GAELEARNING LTD - All rights reserved 69

71 Από την παλέτα των ιδιοτήτων και το πεδίο Cell Height πληκτρολογήστε το ύψος που επιθυμείτε. Αν δεν μπορεί να δεχθεί την τιμή που εισάγατε, οφείλετε στο ότι το πεδίο Text Height της καρτέλας Content έχει τιμή 4.5. Αν αλλάξτε την τιμή στο πεδίο Text Height σε μικρότερη, το πεδίο Cell Height μπορεί να δεχθεί μικρότερο ύψος. Επίσης μπορείτε να αλλάξετε τις τιμές στα πεδία Horizontal Cell Margin και Vertical Cell Margin για να αλλάξετε τα περιθώρια του κελιού. Copyright 2016 GAELEARNING LTD - All rights reserved 70

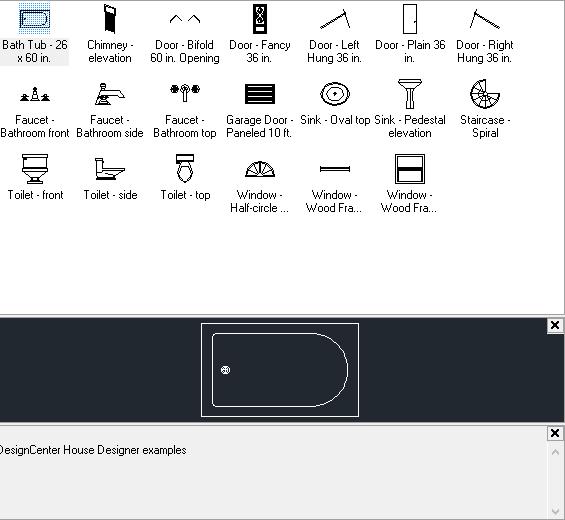

72 13 ο Εισαγωγή Block Τα Blocks είναι έτοιμα αντικείμενα τα οποία υπάρχουν στη βιβλιοθήκη του AutoCAD και έχουν δημιουργηθεί για να μας παρέχουν εύκολη και γρήγορη τοποθέτηση χωρίς να αφιερώνουμε χρόνο στο να τα σχεδιάζουμε. Φυσικά, αντικείμενα τα οποία δεν υπάρχουν στα Blocks, μπορείτε να τα σχεδιάσετε και να τα αποθηκεύσετε ως Blocks, ώστε να υπάρχουν διαθέσιμα για μελλοντική χρήση και σε άλλη μελέτη. Για να εισάγεται Blocks θα πρέπει να ανοίξετε την παλέτα Design Center. Την παλέτα αυτή μπορείτε να τη βρείτε από το μενού Tools/ Palettes και Design Center. Από την εργαλειοθήκη Standard πατώντας στο εικονίδιο Design Center. Και από τη Ribbon, καρτέλα Insert και επιλέγοντας Design Center. Από το παράθυρο Design Center και από την αριστερή στήλη της λίστας των φακέλων θα πρέπει να βρείτε το φάκελο Design Center για την έκδοση του AutoCAD που έχετε εγκατεστημένη. Copyright 2016 GAELEARNING LTD - All rights reserved 71

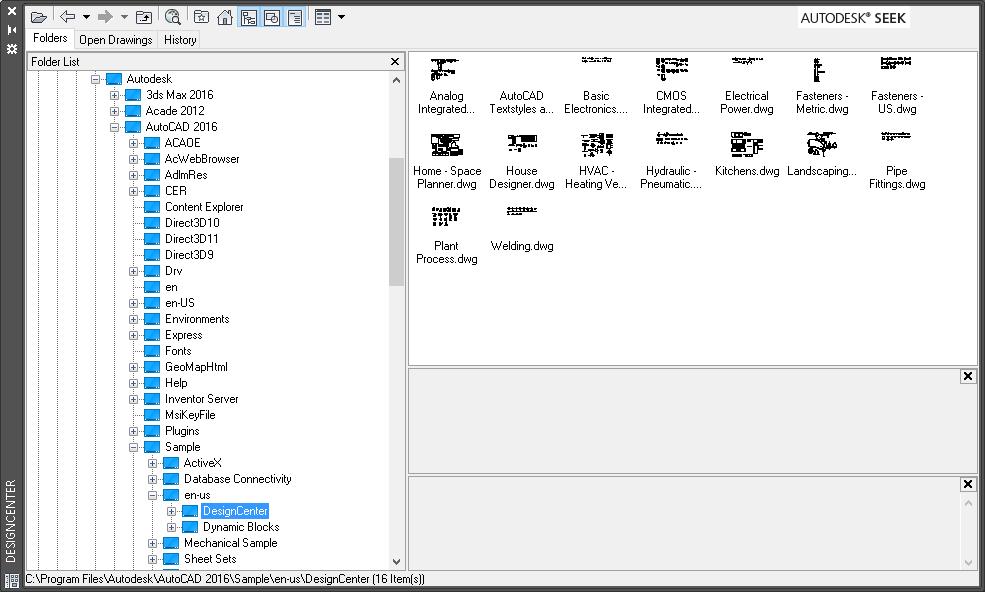

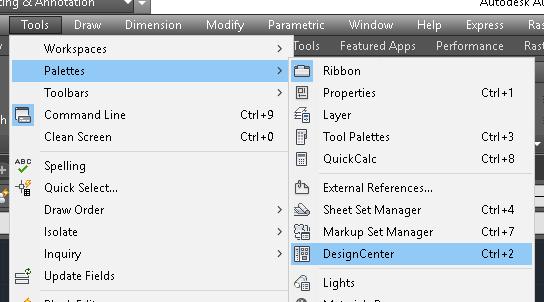

73 Θα μεταβείτε στον φάκελο Program Files στη συνέχεια Autodesk και AutoCAD 2016 ή άλλη έκδοση, στη συνέχεια στον φάκελο Sample, φάκελο en-us και Design Center. Εμφανίζονται οι βιβλιοθήκες με τα Blocks ανά κατηγορία. Επιλέξτε μια κατηγορία από τα Blocks. Στα εικονίδια που εμφανίζονται δεξιά πατήστε διπλό κλικ στο Blocks εμφανίζονται τα blocks της κατηγορίας. και Όταν επιλέξετε ένα Block στο κάτω μέρος του παραθύρου εμφανίζεται μία προεπισκόπηση του επιλεγμένου Block. Copyright 2016 GAELEARNING LTD - All rights reserved 72

74 Για να εισάγεται το Block στο σχέδιο κάντε κλικ πάνω του και σύρετε το ποντίκι στη σχεδιαστική περιοχή. Αφήστε το κλικ στο σημείο που θέλετε να το τοποθετήσετε. Μπορείτε επίσης να κάνετε διπλό κλικ πάνω στο Block ώστε να ανοίξει το παράθυρο Insert. Στο παράθυρο αυτό εμφανίζονται οι ακόλουθες επιλογές. Πεδίο Name Εμφανίζει το όνομα του Block το οποίο πρόκειται να εισάγετε. Μπορείτε να πατήσετε στο Browse για να αναζητήσετε ένα αποθηκευμένο Block. Πεδίο Insertion Point Καθορίζει τη θέση του Block μέσα στη σχεδιαστική περιοχή. Από προεπιλογή η επιλογή Specify on screen είναι ενεργή ώστε να τοποθετήσετε το Block κάνοντας κλικ με το ποντίκι. Αν απενεργοποιήσετε την επιλογή μπορείτε να ορίσετε της συντεταγμένες της θέσης του. Πεδίο Scale Copyright 2016 GAELEARNING LTD - All rights reserved 73

75 Καθορίζει την κλίμακα του Block στο σχέδιο. Αν ενεργοποιήσετε την επιλογή Specify on screen, τότε μπορείτε να ορίσετε την κλίμακα σύροντας με το ποντίκι αφού το εισάγετε στη σχεδιαστική περιοχή. Αν αφήσετε της προεπιλεγμένες τιμές στα πεδία Χ, Y, Z τότε το Block θα εισαχθεί με το πραγματικό του μέγεθος. Πεδίο Rotation Καθορίζει μία γωνία περιστροφής για το Block. Ορίστε μία γωνία στο πεδίο Angle ή ενεργοποιήστε την επιλογή Specify on screen για να ορίσετε τη γωνία σύροντας με το ποντίκι αφού το εισάγετε στη σχεδιαστική περιοχή. Το πεδίο Block Unit Εμφανίζει τις μονάδες με τις οποίες έχει δημιουργηθεί το Block. Καθώς και τον συντελεστή συσχέτισης των μονάδων του Block σε σχέση με τις μονάδες του αρχείου. Τέλος η επιλογή Explode αν είναι ενεργή εισάγει διασπασμένο το Block στο σχέδιο. Δηλαδή το αντικείμενο θα αποτελείται από διαφορετικά Lines και δεν θα έχει τις ιδιότητες του Block. Είναι το ίδιο με την εντολή Explode του AutoCAD. Πατήστε Οκ για να εισάγετε το Block. Με τον ίδιο τρόπο μπορείτε να εισάγετε όσα Blocks επιθυμείτε. Copyright 2016 GAELEARNING LTD - All rights reserved 74

76 14 ο Δημιουργία και Αποθήκευση Block Όπως αφαιρεθήκαμε και στον τρόπο εισαγωγής τους, τα Blocks είναι έτοιμα αντικείμενα τα οποία υπάρχουν στη βιβλιοθήκη του AutoCAD και έχουν δημιουργηθεί για να μας παρέχουν εύκολη και γρήγορη τοποθέτηση, χωρίς να αφιερώνουμε χρόνο στο να τα σχεδιάζουμε. Αν όμως χρειάζεστε κάτι το οποίο δεν υπάρχει στη βιβλιοθήκη του AutoCAD, τότε μπορείτε να το δημιουργήσετε και να το αποθηκεύσετε ως Block ώστε να το χρησιμοποιήσετε και στο μέλλον. Για να δημιουργήσετε ένα Block θα πρέπει να μεταβείτε στο μενού Draw, Block και να επιλέξετε Make. Από την εργαλειοθήκη Draw επιλέγοντας Make Block. Και από τη Ribbon, καρτέλα Home και πάνελ Block κάνοντας κλικ στην επιλογή Create. Copyright 2016 GAELEARNING LTD - All rights reserved 75

77 Ανοίγει το παράθυρο Block Definition με τις ακόλουθες επιλογές. Πεδίο Name Ορίστε το όνομα του Block το οποίο πρόκειται να δημιουργήσετε. Πεδίο Base Point Καθορίζει το βασικό σημείο του Block. Πατήστε στην επιλογή Pick point για να το ορίσετε. Μόλις το ορίσετε εμφανίζετε ξανά το παράθυρο Block Definition. Πεδίο Objects Καθορίζει ποια αντικείμενα θα ανήκουν στο Block. Πατήστε στην επιλογή Select Objects για να επιλέξετε τα αντικείμενα. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter για να επιστρέψετε στο παράθυρο. Η επιλογή Retain, δημιουργεί ένα Block αλλά τα αντικείμενα που επιλέξατε παραμένουν ανεπηρέαστα. Η επιλογή Convert to Block, δημιουργεί ένα Block μετατρέποντας παράλληλα σε Block τα αντικείμενα που επιλέξατε. Η επιλογή Delete, δημιουργεί ένα Block αλλά διαγράφει τα επιλεγμένα αντικείμενα από το αρχείο. Copyright 2016 GAELEARNING LTD - All rights reserved 76

78 Πεδίο Settings Καθορίζει τη μονάδα μέτρησης για το Block. Πατήστε στο βέλος και επιλέξτε ποια μονάδα επιθυμείτε. Με την επιλογή Hyperlink μπορείτε να ορίσετε ένα σύνδεσμο για το Block. Ο σύνδεσμος μπορεί να είναι μία ιστοσελίδα ή ένα αρχείο. Για παράδειγμα μία εικόνα. Στο πεδίο Description μπορείτε να ορίσετε μία περιγραφή. Μόλις ολοκληρώσετε πατήστε Οκ για να δημιουργηθεί το Block. Με τον ίδιο τρόπο μπορείτε να δημιουργήσετε όσα Blocks επιθυμείτε. Θα πρέπει να γνωρίζετε ότι με αυτή τη μέθοδο δημιουργείτε ένα Block το οποίο είναι αποθηκευμένο και διαθέσιμο μόνο στο αρχείο στο οποίο δημιουργήθηκε. Μπορείτε να το εισάγετε πατώντας στο μενού Insert και επιλέγοντας Block ή από τη Ribbon, καρτέλα Home και πάνελ Block κάνοντας κλικ στην επιλογή Insert και επιλέγοντάς το από τη λίστα. Για να αποθηκεύσετε ένα Block ως ξεχωριστό αρχείο και να έχετε την δυνατότητα να το χρησιμοποιήσετε εύκολα και σε άλλα αρχεία θα πρέπει να χρησιμοποιήσετε την εντολή Write Block. Πληκτρολογήστε στην Command line, Wblock ώστε να ανοίξει το παράθυρο Write Block. Copyright 2016 GAELEARNING LTD - All rights reserved 77

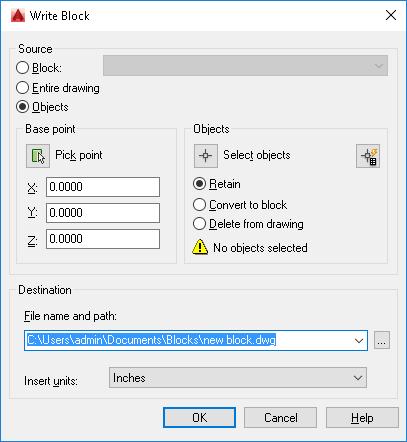

79 Το παράθυρο αυτό είναι παρόμοιο με το Block Definition με τη σημαντικότερη διαφορά ότι σας δίνει τη δυνατότητα να αποθηκεύσετε το Block ως ανεξάρτητο αρχείο AutoCAD. Στο πεδίο Source αφήστε την επιλογή Objects. Ορίστε Base point επιλέγοντας Pick Point και κάνοντας κλικ σε ένα σημείο. Επιλέξτε τα αντικείμενα κάνοντας κλικ στο Select Objects και ορίστε μία από τις επιλογές που εμφανίζονται από κάτω. Στο πεδίο Destination, File name and path κάντε κλικ στο εικονίδιο με τις τελείες και στο παράθυρο που ανοίγει ορίστε το όνομα και τη θέση αποθήκευσης του Block. Τέλος ορίστε της μονάδες εισαγωγής του Block από το πεδίο Insert Units και πατήστε οκ. Μπορείτε να εισάγετε το αποθηκευμένο Block από το μενού Insert, επιλέγοντας Block και στη συνέχεια πατώντας στην επιλογή Browse. Ή από τη Ribbon, καρτέλα Home και πάνελ Block κάνοντας κλικ στην επιλογή Insert και επιλέγοντάς More Options. Και στις δύο περιπτώσεις ανοίγει το ίδιο παράθυρο. Copyright 2016 GAELEARNING LTD - All rights reserved 78

81 15 ο Layers Τα Layers χρησιμοποιούνται για την ομαδοποίηση αντικειμένων σε ένα σχέδιο με ίδιες ιδιότητες για το χρώμα, τον τύπο γραμμής, το πάχος γραμμής, και άλλες. Τα Layers είναι ένα σημαντικό εργαλείο οργάνωσης που μπορεί να μειώσει την οπτική πολυπλοκότητα του σχεδίου και να βελτιώσει τις επιδόσεις της οθόνης, ελέγχοντας το πώς και πόσα αντικείμενα θα εμφανίζονται ή θα εκτυπώνονται. Με τα Layers μπορείτε να ελέγξετε τα ακόλουθα: Αν τα αντικείμενα σε ένα Layer θα είναι ορατά ή κρυφά Αν τα αντικείμενα θα χρησιμοποιούν τις προεπιλεγμένες ιδιότητες του Layer από την εργαλειοθήκη Properties όπως το χρώμα, τον τύπο γραμμής, ή πάχος γραμμής. Το εάν και πώς τα αντικείμενα σε ένα Layer εκτυπώνονται Αν τα αντικείμενα σε ένα κλειδωμένο Layer δεν μπορούν να τροποποιηθούν Και αν τα αντικείμενα εμφανίζονται με διαφορετικές ιδιότητες σε διαφορετικά παράθυρα διάταξης (Layout) Κάθε σχέδιο περιλαμβάνει ένα Layer που ονομάζεται 0. To Layer 0 δεν μπορεί να διαγραφεί ή να μετονομαστεί. Συνιστάται να δημιουργήσετε πολλά νέα Layers με τα οποία θα οργανώσετε το σχέδιό σας, αντί να δημιουργήσετε ένα ολόκληρο σχέδιο στο Layer 0. Αυτά τα Layers μπορούν να αποθηκευτούν σε ένα πρότυπο αρχείο (κατάληξης.dwt) ώστε να είναι διαθέσιμα σε ένα νέο σχέδιο. Για να διαχειριστούμε τα Layers θα ανοίξουμε το παράθυρο Layer Properties Manager. Για να ανοίξουμε το παράθυρο αυτό θα μεταβούμε στο μενού Format και θα επιλέξουμε Layer. Μπορούμε επίσης να το ανοίξουμε πατώντας στο εικονίδιο αριστερά της εργαλειοθήκης Layers. Copyright 2016 GAELEARNING LTD - All rights reserved 80

82 Kαθώς και από τη Ribbon καρτέλα Home και πάνελ Layers. Το παράθυρο αυτό εμφανίζει τη λίστα των Layers στο σχέδιο και τις ιδιότητές τους. Μπορείτε να προσθέσετε, να διαγράψετε και να μετονομάσετε Layers, να αλλάξετε τις ιδιότητές τους και να προσθέσετε περιγραφές. Οι επιλογές που εμφανίζονται είναι οι εξής: New Layer Δημιουργεί ένα νέο Layer με ένα προεπιλεγμένο όνομα που μπορείτε να αλλάξετε. Tο νέο Layer παίρνει τις ιδιότητες του επιλεγμένου Layer από τη λίστα και δημιουργείται κάτω από το επιλεγμένο Layer. New Layer Frozen VP In All Viewports Δημιουργεί ένα νέο παγωμένο Layer σε όλα τα παράθυρα Layout. Delete Layer Διαγράφει τα επιλεγμένα Layers. Μπορείτε να διαγράψετε μόνο απροσδιόριστα Layers. Τα Layers 0 και DEFPOINTS, το τρέχον Layer, τα Layers που περιέχουν αντικείμενα Copyright 2016 GAELEARNING LTD - All rights reserved 81

83 (συμπεριλαμβανομένων των αντικειμένων Block) και τα xref Layers δεν μπορούν να διαγραφούν. Set Current Θέτει το επιλεγμένο Layer ως το τρέχον Layer. Μπορείτε επίσης να ορίσετε τρέχον ένα Layer κάνοντας διπλό κλικ πάνω του. Αυτό σημαίνει πως τα νέα αντικείμενα που δημιουργούνται θα ανήκουν αυτόματα στο τρέχον Layer. Οι στήλες που περιλαμβάνονται στο παράθυρο Layer Properties Manager είναι οι εξής: Status Υποδεικνύει την κατάσταση του στοιχείου: το τρέχον Layer, Layer σε χρήση ή άδειο Layer. Name Εμφανίζει το όνομα του Layer. Πατήστε F2 για να εισαγάγετε ένα νέο όνομα στο επιλεγμένο Layer. On Εμφανίζει και κρύβει τα επιλεγμένα Layers. Copyright 2016 GAELEARNING LTD - All rights reserved 82

84 Όταν ένα Layer είναι On, είναι ορατό και εκτυπώνεται. Όταν είναι Off, είναι αόρατο και δεν εκτυπώνεται. Freeze Παγώνει τα επιλεγμένα Layers σε όλα τα παράθυρα προβολής. Μπορείτε να παγώσετε Layers για να βελτιώσετε την απόδοση και να μειώσετε το χρόνο ανανέωσης της οθόνης σε πολύπλοκα σχέδια. Τα αντικείμενα στα frozen layers δεν εμφανίζονται, δεν εκτυπώνονται και δεν επηρεάζονται από τις εντολές Hide και Regen. Παγώστε Layers που θέλετε να παραμένουν αόρατα για μεγάλες χρονικές περιόδους. Αν σκοπεύετε να αλλάζετε τις ρυθμίσεις ορατότητας συχνά, χρησιμοποιήστε τη ρύθμιση On / Off. Lock Κλειδώνει και ξεκλειδώνει τα επιλεγμένα Layers. Τα αντικείμενα σε ένα κλειδωμένο Layer δεν μπορούν να τροποποιηθούν και φαίνονται στη σχεδιαστική περιοχή σαν απενεργοποιημένα. Επιπλέον αν σύρετε τον κέρσορα επάνω στα αντικείμενα ενός κλειδωμένου Layer θα παρατηρήσετε ότι εμφανίζεται το σύμβολο του λουκέτου. Copyright 2016 GAELEARNING LTD - All rights reserved 83

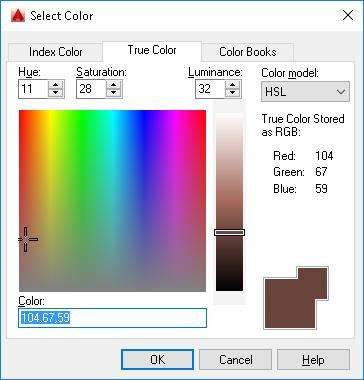

85 Color Αλλάζει το χρώμα του επιλεγμένου Layer. Κάνοντας κλικ στο όνομα του χρώματος εμφανίζει το παράθυρο διαλόγου Select Color. Επιλέξτε το χρώμα που θέλετε και πατήστε οκ. Linetype Αλλάζει τον τύπο γραμμής των αντικειμένων του επιλεγμένου Layer. Κάνοντας κλικ στο όνομα του τύπου γραμμής εμφανίζεται το παράθυρο διαλόγου Select Linetype. Copyright 2016 GAELEARNING LTD - All rights reserved 84

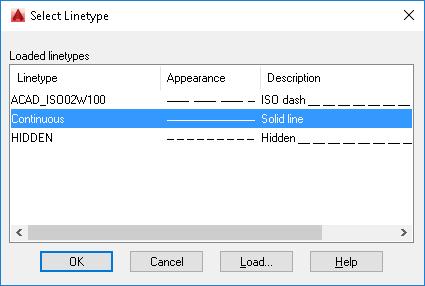

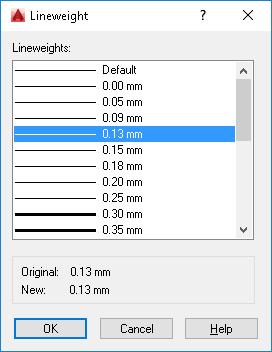

86 Πατήστε στην επιλογή Load αν θέλετε να χρησιμοποιήσετε περισσότερα ήδη γραμμών. Lineweight Αλλάζει το πάχος γραμμής των αντικειμένων του επιλεγμένου Layer. Κάνοντας κλικ στο όνομα του πάχους γραμμής εμφανίζει το παράθυρο διαλόγου του Lineweight. Επιλέξτε το πάχος που θέλετε και πατήστε Οκ. Για να είναι ορατό το πάχος των γραμμών στην περιοχή σχεδίασης θα πρέπει να είναι ενεργό το εικονίδιο Show/Hide Lineweight στη γραμμή κατάστασης. Transparency Ελέγχει το ποσοστό αδιαφάνειας όλων των αντικειμένων στο επιλεγμένο Layer. Κάνοντας κλικ την τιμή Trasparency εμφανίζει το παράθυρο διαλόγου Layer Transparency. Copyright 2016 GAELEARNING LTD - All rights reserved 85

87 Επιλέξτε το ποσοστό που θέλετε και πατήστε οκ. Plot Ελέγχει αν τα Layers εκτυπώνονται. Εάν απενεργοποιήσετε την εκτύπωση για ένα Layer, τα αντικείμενα που ανήκουν σε αυτό εξακολουθούν να εμφανίζονται στην περιοχή σχεδίασης. New VP Freeze Παγώνει τα επιλεγμένα Layers για τα νέα παράθυρα Layout. Στην περιοχή σχεδίασης θα παραμένουν ορατά. Description Στο πεδίο αυτό μπορείτε να προσθέσετε μία περιγραφή για ένα Layer. Copyright 2016 GAELEARNING LTD - All rights reserved 86

88 Ενότητα 3 η - Εντολές Επεξεργασίας 1 o - Erase Με την εντολή Erase μπορείτε να σβήσετε αντικείμενα από το σχέδιό σας. Την εντολή Erase μπορείτε να την επιλέξετε από το μενού Modify, επιλέγοντας Erase. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Erase και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα ακόλουθα μηνύματα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε τα αντικείμενα που θέλετε να διαγράψετε. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter και τα αντικείμενα έχουν διαγραφεί. Μπορείτε επίσης να διαγράψουμε αντικείμενα με τη χρήση του πλήκτρου Delete. Για να τα διαγράψετε θα πρέπει πρώτα να τα επιλέξετε και στη συνέχεια να πατήσετε το πλήκτρο Delete. Copyright 2016 GAELEARNING LTD - All rights reserved 87

89 2 o - Copy Με την εντολή Copy μπορείτε να αντιγράψετε ένα αντικείμενο που έχετε σχεδιάσει, όσες φορές θέλετε ορίζοντας ένα συγκεκριμένο σημείο ως σημείο βάσης για την αντιγραφή. Την εντολή Copy μπορείτε να την επιλέξετε από το μενού Modify, επιλέγοντας Copy. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Copy και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα ακόλουθα μηνύματα: Select Objects: Επιλέξτε αντικείμενα Μόλις ολοκληρωθεί η επιλογή πατήστε Enter και εμφανίζεται το μήνυμα Specify base point: Ορίστε βασικό σημείο Ορίστε ένα σημείο από το οποίο θα αντιγράψετε το αντικείμενο ή τα αντικείμενα. Στη συνέχεια εμφανίζεται το μήνυμα. Specify second point: Ορίστε το επόμενο σημείο Copyright 2016 GAELEARNING LTD - All rights reserved 88

90 Έχετε την δυνατότητα να ορίσετε όσα σημεία θέλετε. Η εντολή Copy σας δίνει επίσης τη δυνατότητα να ορίσετε μία απόσταση στην οποία θέλετε να δημιουργηθεί το αντίγραφο. Αφού επιλέξτε την εντολή Copy και στη συνέχεια το αντικείμενο, ορίστε base point, στη συνέχεια ορίστε κατεύθυνση, πληκτρολογήστε την τιμή που θέλετε και πατήστε Enter. Μπορείτε να συνεχίσετε την αντιγραφή δίνοντας διαφορετικές αποστάσεις. Το AutoCAD μετράει την απόσταση που δίνετε κάθε φορά με βάση το Base Point που ορίσατε στην αρχή. Στην εικόνα που βλέπετε πιο πάνω, η τιμή 3 είναι η απόσταση από το base point του κάθε αντικειμένου στο επόμενο. Copyright 2016 GAELEARNING LTD - All rights reserved 89

91 3 o - Mirror Με την εντολή Mirror μπορείτε να δημιουργήσετε αντικατοπτρισμό ενός ή περισσότερων αντικειμένων κατά μήκος μίας γραμμής συμμετρίας. Την εντολή Mirror μπορείτε να την επιλέξετε από το μενού Modify, επιλέγοντας Mirror. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Mirror και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα ακόλουθα μηνύματα: Select objects: Επιλέξτε αντικείμενα Επιλέξτε το αντικείμενο ή τα αντικείμενα για τα οποία θέλετε να δημιουργήσετε αντικατοπτρισμό και πατήστε Enter. Specify first point of mirror line: Ορίστε το πρώτο σημείο για την γραμμή συμμετρίας Specify second point of mirror line: Ορίστε το δεύτερο σημείο για την γραμμή συμμετρίας Copyright 2016 GAELEARNING LTD - All rights reserved 90

92 Μπορείτε αν θέλετε να έχετε δημιουργήσει μία γραμμή για να τη χρησιμοποιήσετε ως οδηγό όταν θα ορίζετε τα σημεία της γραμμής συμμετρίας. Τέλος εμφανίζεται το μήνυμα Erase source objects: αν θέλετε να διαγράψετε τα αρχικά αντικείμενα. Επιλέξτε Yes αν επιθυμείτε να διαγραφούν ή No αν δεν επιθυμείτε. Copyright 2016 GAELEARNING LTD - All rights reserved 91

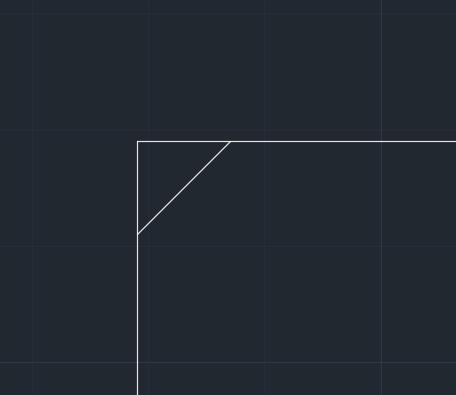

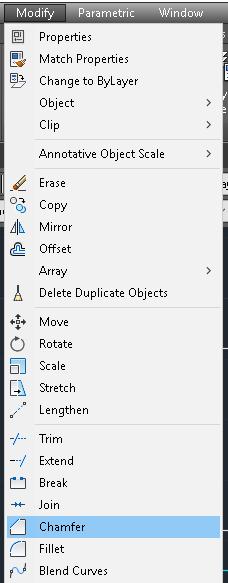

93 4 o - Chamfer Με την εντολή Chamfer μπορείτε να συνδέσετε δύο ευθύγραμμα τμήματα μεταξύ τους, με μία λοξή γραμμή. Αρκεί να τέμνονται, είτε στην πραγματικότητα, είτε στην προέκτασή τους. Την εντολή Chamfer μπορείτε να την επιλέξετε από το μενού Modify, επιλέγοντας Chamfer. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify, πατώντας το βέλος δίπλα στο Fillet. Και από την Command Line πληκτρολογώντας Chamfer και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Copyright 2016 GAELEARNING LTD - All rights reserved 92

94 Select first line: Επιλέξτε πρώτη γραμμή Ζητάει να επιλέξετε την πρώτη γραμμή για να εφαρμόσετε το Chamfer αλλά πριν γίνει αυτό θα πρέπει να δείτε τις επιλογές που εμφανίζονται. Distance Αναφέρουμε πρώτα σε αυτή την επιλογή γιατί είναι η πιο σημαντική. Για να την επιλέξετε πατήστε κλικ στην Command line ή πληκτρολογήστε D και Enter. Το κεφαλαίο γράμμα συμβολίζει τη συντόμευση της κάθε επιλογής από το πληκτρολόγιο. Εφόσον επιλέξετε Distance εμφανίζετε το μήνυμα: Specify first chamfer distance: Ορίστε την πρώτη απόσταση Chamfer Στη συνέχεια εμφανίζεται το μήνυμα: Specify second chamfer distance: Ορίστε την δεύτερη απόσταση Chamfer Κάντε κλικ στα άκρα των γραμμών στις οποίες θέλετε να εφαρμοστεί. Η σειρά κατά την οποία θα κάνετε τα κλικ καθορίζει που θα εφαρμοστεί η πρώτη απόσταση Chamfer και που η δεύτερη. Θα πρέπει να γνωρίζετε ότι η εντολή κρατάει τις τελευταίες τιμές που ορίσατε. Angle Η επιλογή αυτή είναι μια μέθοδος της εντολής Chamfer, κατά την οποία ορίζετε το μήκος ενός ευθύγραμμου τμήματος και τη γωνία που θα σχηματίζει με την αρχική γραμμή. Επιλέξτε τη μέθοδο Angle και εμφανίζεται το μήνυμα: Specify chamfer length on the first line: Ορίστε την απόσταση Chamfer για την πρώτη γραμμή. Στη συνέχεια εμφανίζεται το μήνυμα: Specify angle from the first line: Ορίστε τη γωνία για την πρώτη γραμμή. Κάντε κλικ στην πρώτη γραμμή η οποία θα είναι η γραμμή που θα εφαρμοστεί η απόσταση και η γωνία του chamfer, και στη συνέχεια στη δεύτερη. Copyright 2016 GAELEARNING LTD - All rights reserved 93

95 Undo Η επιλογή αυτή αναιρεί την τελευταία ενέργεια που έχει γίνει μέσα στην εντολή. Polyline Επιλέξτε Polyline και εμφανίζεται το μήνυμα: Select 2D polyline: Επιλέξτε την 2D polyline Αυτή η επιλογή σας δίνει την δυνατότητα να εφαρμόσετε την εντολή Chamfer σε ένα αντικείμενο Polyline. Η εντολή θα εφαρμοστεί ταυτόχρονα σε όλες τις κορυφές του polyline σύμφωνα με τις αποστάσεις που ορίσατε πριν. Επιλέξτε Distance από την Command Line, ορίστε πρώτη και δεύτερη απόσταση και στην συνέχεια επιλέξτε το Polyline. Trim Επιλέξτε Trim και εμφανίζεται το μήνυμα: Enter Trim mode option: Επιλέξτε μέθοδο Trim Εμφανίζονται δύο επιλογές η Trim και η No trim Από προεπιλογή είναι ενεργή η επιλογή Trim η οποία κόβει αυτόματα τις γραμμές που περισσεύουν από την πλαγιότμηση που δημιουργείται. Επιλέξτε Trim και στη συνέχεια τα αντικείμενα. Οι γραμμές που περισσεύουν εξαφανίζονται. Αν ξανά εκτελέσετε την εντολή Chamfer και επιλέξετε Trim και στη συνέχεια No trim, θα παρατηρήσετε πως τα τμήματα των γραμμών παραμένουν στο αρχικό τους σχήμα. Copyright 2016 GAELEARNING LTD - All rights reserved 94

96 Method Η επιλογή αυτή καθορίζει ποια θα είναι η προεπιλεγμένη μέθοδος για το Chamfer, Distance ή Angle. Κάντε κλικ στην επιλογή και στη συνέχεια επιλέξτε Distance ή Angle πατώντας κλικ σε μια από αυτές στην Command line. Multiple Η επιλογή αυτή σας δίνει την δυνατότητα να εφαρμόσετε συνεχόμενα τις ίδιες τιμές για τη μέθοδο Distance ή Angle χωρίς να βγείτε από την εντολή. Πατήστε Enter ή Escape για να τερματίσετε την εντολή. Copyright 2016 GAELEARNING LTD - All rights reserved 95

97 5 o Fillet Με την εντολή Fillet μπορείτε να συνδέσετε μεταξύ τους, μ ένα τόξο συγκεκριμένης ακτίνας, δύο ευθύγραμμα τμήματα, δύο τόξα ή ένα ευθύγραμμο τμήμα κι ένα τόξο (αρκεί να τέμνονται, είτε στην πραγματικότητα, είτε στην προέκτασή τους). Την εντολή Fillet μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Fillet. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Fillet και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Select first object: Επιλέξτε πρώτο αντικείμενο Copyright 2016 GAELEARNING LTD - All rights reserved 96

98 Ζητάει να επιλέξετε το πρώτο αντικείμενο για να εφαρμόσετε την ακτινική ένωση αλλά πριν γίνει αυτό θα πρέπει να δείτε τις επιλογές που εμφανίζονται. Radius Αναφερόμαστε πρώτα σε αυτή την επιλογή γιατί είναι η πιο σημαντική. Για να την επιλέξετε κάντε κλικ επάνω στην επιλογή από την Command line ή πληκτρολογήστε R και Enter. Το κεφαλαίο γράμμα είναι η συντόμευση της κάθε επιλογής από το πληκτρολόγιο. Εφόσον επιλέξετε Radius εμφανίζετε το μήνυμα: Specify fillet radius: Ορίστε την ακτίνα Fillet Από προεπιλογή έχει την τιμή μηδέν. Ορίστε την τιμή που θέλετε, πατήστε Enter και επιλέξτε τα αντικείμενα στα οποία θέλετε να εφαρμοστεί. Θα πρέπει να γνωρίζετε ότι αν δεν αλλάξετε την τιμή της ακτίνας η εντολή θα κρατήσει την τελευταία τιμή που ορίσατε. Undo Αναιρεί την τελευταία ενέργεια που έχει γίνει μέσα στην εντολή. Polyline Αν επιλέξετε Polyline και εμφανίζεται το μήνυμα: Select 2D polyline: Επιλέξτε την polyline Copyright 2016 GAELEARNING LTD - All rights reserved 97

99 Σας δίνει την δυνατότητα να εφαρμόσετε την εντολή fillet σε ένα αντικείμενο Polyline. Η εντολή θα εφαρμοστεί ταυτόχρονα σε όλες τις κορυφές του polyline σύμφωνα με την ακτίνα που ορίσατε πριν. Απαραίτητη προϋπόθεση είναι η ύπαρξη του Polyline. Trim Αν επιλέξετε Trim εμφανίζεται το μήνυμα: Enter Trim mode option: Επιλέξτε μέθοδο trim Εμφανίζονται δύο επιλογές η Trim και η No trim Από προεπιλογή είναι ενεργή η επιλογή Trim η οποία κόβει αυτόματα τις γραμμές που περισσεύουν από το τόξο που δημιουργείται. Αν επιλέξετε trim και στη συνέχεια τα αντικείμενα θα παρατηρήστε ότι οι γραμμές που περισσεύουν εξαφανίζονται. Αν ξανά εκτελέσετε την εντολή fillet και επιλέξετε Trim και στη συνέχεια No trim. Θα παρατηρήσετε πως τα τμήματα των γραμμών παραμένουν στο αρχικό τους σχήμα. Copyright 2016 GAELEARNING LTD - All rights reserved 98

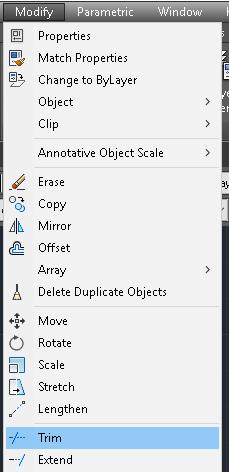

101 6 o Trim Με την εντολή Trim μπορείτε να κόψετε ένα αντικείμενο το οποίο τέμνεται από ένα άλλο, χρησιμοποιώντας ένα όριο κοπής. Την εντολή Trim μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Trim. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Trim και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα ακόλουθα μηνύματα: Select Objects: Επιλέξτε τα αντικείμενα που θέλετε να χρησιμοποιήσετε ως όρια κοπής. Στην συνέχεια επιλέξτε τα αντικείμενα που θέλετε να κόψετε. Τερματίστε την εντολή πατώντας Enter ή Escape. Επιλέγοντας την εντολή Trim μπορείτε να παρακάμψετε το πρώτο μήνυμα της εντολής, που σας ζητάει να επιλέξετε αντικείμενα, πατώντας Enter. Copyright 2016 GAELEARNING LTD - All rights reserved 100

102 Στην συνέχεια μπορείτε να αφαιρέσετε όποιο τμήμα θέλετε καθώς το AutoCAD αντιλαμβάνεται όλα τα αντικείμενα σαν όρια κοπής. Όταν επιλέξετε την εντολή Trim και στη συνέχεια τα αντικείμενα που θέλετε, όταν πατήσετε Enter εμφανίζονται στην Command Line κάποιες επιλογές. Fence Επιλέγοντας Fence το πρόγραμμα σας δίνει την δυνατότητα να δημιουργήσετε μία συνεχόμενη γραμμή η οποία θα διασχίζει τα αντικείμενα που θέλετε να κόψετε. Mόλις ολοκληρώσετε την επιλογή πατήστε δύο φορές Enter για να τερματίσετε την εντολή. Crossing Επιλέγοντας Crossing το πρόγραμμα σας δίνει την δυνατότητα να δημιουργήσετε ένα παράθυρο επιλογής το οποίο κόβει όποιο αντικείμενο τέμνει. Ορίστε ένα σημείο για την μία γωνία του παραθύρου και ένα δεύτερο σημείο για την επόμενη γωνία του. Η επιλογή Crossing είναι η προεπιλεγμένη της εντολής. Edge Επιλέγοντας Edge έχετε την δυνατότητα να ορίσετε εάν τα αντικείμενα θα κόβονται από την προέκταση των ορίων κοπής επιλέγοντας Extend ή No Extend. Έχοντας Copyright 2016 GAELEARNING LTD - All rights reserved 101

103 επιλέξει τα αντικείμενα που θα εφαρμόσετε Trim, επιλέξτε Edge, στη συνέχεια Extend και κάντε κλικ στα αντικείμενα που θέλετε να κόψετε. Αναιρέστε την εντολή πατώντας Undo, ώστε να επαναφέρετε το διαγραμμένο τμήμα. Αν τώρα επιλέξτε ξανά Edge και στην συνέχεια No Extend θα παρατηρήσετε ότι τα αντικείμενα πλέον δεν κόβονται από την προέκταση του άλλου αντικειμένου, αλλά κόβονται μόνο τα αντικείμενα που τέμνονται στην πραγματικότητα. Erase Επιλέγοντας Erase έχετε την δυνατότητα να επιλέξετε τα αντικείμενα που θέλετε να διαγράψετε μέσα στην εντολή Trim. Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε και πατήστε Enter για να διαγραφούν. Copyright 2016 GAELEARNING LTD - All rights reserved 102

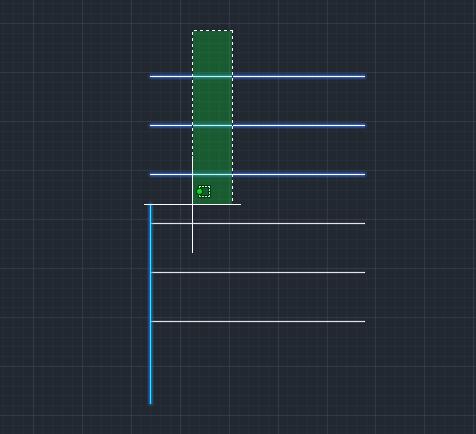

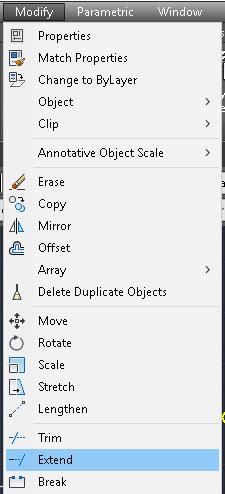

104 7 o Extend Με την εντολή Extend μπορείτε να προεκτείνετε ένα αντικείμενο επάνω σε ένα άλλο, ορίζοντας ένα όριο προέκτασης. Την εντολή Extend μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Extend. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify πατώντας το βέλος δίπλα στο Trim. Και από την Command Line πληκτρολογώντας Extend και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα ακόλουθα μηνύματα: Select Objects: Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε να χρησιμοποιήσετε ως όρια προέκτασης. Στην συνέχεια επιλέγεται τα αντικείμενα που θέλετε να επεκτείνετε. Τερματίστε την εντολή πατώντας Enter ή Escape. Copyright 2016 GAELEARNING LTD - All rights reserved 103

105 Επιλέγοντας την εντολή Extend μπορείτε να παρακάμψετε το πρώτο μήνυμα της εντολής, που σας ζητάει να επιλέξετε αντικείμενα, πατώντας Enter. Στην συνέχεια μπορείτε να προεκτείνετε όποιο τμήμα εσείς επιθυμείτε καθώς το AutoCAD αντιλαμβάνεται όλα τα αντικείμενα σαν όρια προέκτασης. Παρατηρήστε επίσης ότι στην Command Line εμφανίζονται κάποιες επιλογές. Fence Επιλέγοντας Fence το πρόγραμμα σας δίνει την δυνατότητα να δημιουργήσετε μία συνεχόμενη γραμμή η οποία θα διασχίζει τα αντικείμενα που θέλετε να προεκτείνετε επάνω στα όρια προέκτασης, προεκτείνοντας τα πάντα με γνώμονα το σημείο που τα τέμνει. Crossing Επιλέγοντας Crossing το πρόγραμμα σας δίνει την δυνατότητα να δημιουργήσετε ένα παράθυρο επιλογής το οποίο προεκτείνει όποιο αντικείμενο τέμνει, προς την κατεύθυνση που το τέμνει. Ορίστε ένα σημείο για την μία γωνία του παραθύρου και ένα δεύτερο σημείο για την επόμενη γωνία του. Copyright 2016 GAELEARNING LTD - All rights reserved 104

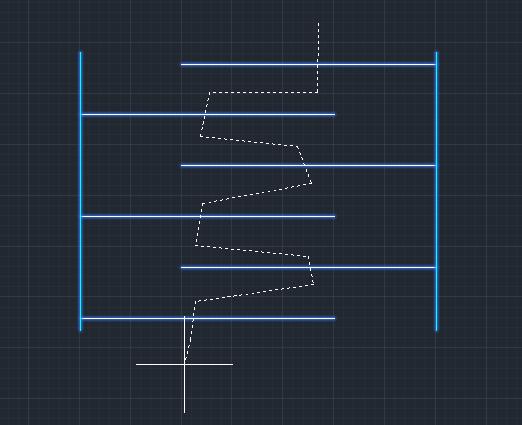

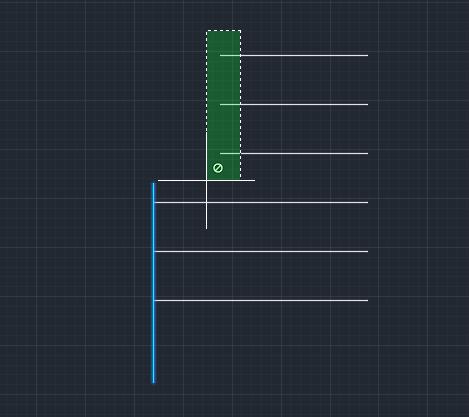

106 Η επιλογή Crossing είναι η προεπιλεγμένη της εντολής. Edge Επιλέγοντας Edge έχετε την δυνατότητα να ορίσετε εάν τα αντικείμενα θα προεκτείνονται στην προέκταση των ορίων ή όχι επιλέγοντας Extend ή No Extend. Αν επιλέξετε Extend, ενώ τα αντικείμενα στην προέκτασή τους δεν ακουμπάνε το όριο, παρόλα αυτά προεκτείνονται μέχρι το σημείο που θα το έτεμναν. Αναιρέστε την εντολή πατώντας Undo, ώστε να επαναφέρετε τις προεκτάσεις στο προηγούμενο βήμα. Αν επιλέξτε ξανά Edge και στην συνέχεια No Extend τα αντικείμενα πλέον δεν προεκτείνονται στην προέκταση του άλλου αντικειμένου, παρά μόνο προεκτείνονται τα αντικείμενα που θα το τέμνουν στην πραγματικότητα. Copyright 2016 GAELEARNING LTD - All rights reserved 105

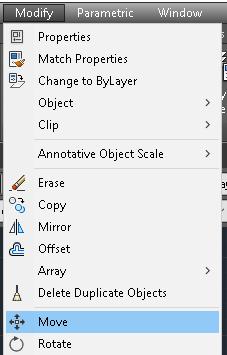

107 8 ο Move Με την εντολή Move μπορείτε να μετακινήσετε ένα αντικείμενο από ένα σημείο σε ένα άλλο. Την εντολή Move μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Move. Από την εργαλειοθήκη Modify Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Move και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα ακόλουθα μηνύματα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε τα αντικείμενα που θέλετε να μετακινήσετε. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter και εμφανίζεται το μήνυμα: Specify base point: Ορίστε βασικό σημείο Ορίστε ένα σημείο από το οποίο θα μετακινήσετε τα αντικείμενα Εμφανίζεται το μήνυμα: Copyright 2016 GAELEARNING LTD - All rights reserved 106

108 Specify second point: Ορίστε το επόμενο σημείο Ορίστε το σημείο στο οποίο θέλετε να μετακινηθούν. Έχετε δύο τρόπους για να καθορίσετε το δεύτερο σημείο. Να κάνετε κλικ με το ποντίκι ή να ορίσετε κατεύθυνση και να πληκτρολογήσετε την απόσταση που θέλετε να μετακινηθεί. Copyright 2016 GAELEARNING LTD - All rights reserved 107

109 9 o Rotate Με την εντολή Rotate μπορείτε να περιστρέψετε ένα αντικείμενο γύρω από ένα συγκεκριμένο σημείο. Την εντολή Rotate μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Rotate. Από την εργαλειοθήκη Modify Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Rotate και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε να περιστρέψετε. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter. Εμφανίζεται το μήνυμα: Specify base point: Ορίστε βασικό σημείο Copyright 2016 GAELEARNING LTD - All rights reserved 108

110 Ορίστε το σημείο το οποίο θα αποτελεί το κέντρο της περιστροφής. Εμφανίζεται το μήνυμα: Specify rotation angle: Ορίστε γωνία περιστροφής Μπορείτε να πληκτρολογήσετε μία γωνία και να πατήσετε Enter ή να σύρετε με το ποντίκι στο επιθυμητό σημείο και να κάνετε κλικ για να τερματίσετε την εντολή. Κατά την εκτέλεση της εντολής Rotate, ενώ έχουμε ορίσει base point στην Command Line εμφανίζονται δύο επιλογές, η επιλογή Copy και Reference. Copy Για να την επιλέξετε Copy κάντε κλικ στην επιλογή ή πατήστε C και Enter. Αυτή η επιλογή δημιουργεί ένα αντίγραφο του αντικειμένου με βάση την περιστροφή που θα ορίσετε. Reference Αυτή η επιλογή περιστρέφει το αντικείμενο με βάση μία γωνία αναφοράς και μία νέα γωνία. Επιλέξτε Rotate στη συνέχεια το αντικείμενο που θέλετε πατήστε Enter, ορίστε Base Point και κάντε κλικ στην Command line για να επιλέξετε το Reference ή πατήστε R και Enter. Ορίστε το Reference angle εισάγοντας μία τιμή ή κάνοντας δύο διαδοχικά κλικ επάνω στο αντικείμενο. Για να ολοκληρωθεί η εντολή στο μήνυμα Specify the New Angle εισάγετε τη νέα γωνία ή κάντε απλά κλικ σε ένα σημείο. Copyright 2016 GAELEARNING LTD - All rights reserved 109

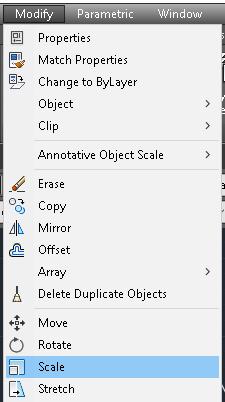

111 10 o Scale Με την εντολή Scale μπορείτε να μεγεθύνετε ή να μικρύνετε ένα ή περισσότερα αντικείμενα ως προς ένα βασικό σημείο. Την εντολή Scale μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Scale. Από την εργαλειοθήκη Modify Από την Ribbon καρτέλα Home και πάνελ Modify. Από την Command Line πληκτρολογώντας Scale και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε να αλλάξετε κλίμακα. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter. Εμφανίζεται το μήνυμα: Copyright 2016 GAELEARNING LTD - All rights reserved 110

112 Specify base point: Ορίστε βασικό σημείο Ορίστε το σημείο το οποίο θα παραμένει σταθερό. Εμφανίζεται το μήνυμα: Specify scale factor: Ορίστε συντελεστή κλίμακας Μπορείτε να πληκτρολογήσετε μία τιμή και να πατήσετε Enter ή να σύρετε με το ποντίκι στο επιθυμητό σημείο και να κάνετε κλικ για να αποδεχθείτε το νέο μέγεθος. Τιμές μεγαλύτερες του 1.0 αυξάνουν το μέγεθος του αντικειμένου ενώ μικρότερες μικραίνουν το αντικείμενο. Όταν ορίσετε Base Point εμφανίζονται στην Command line άλλες δύο επιλογές. Copy Για να την επιλέξετε Copy κάντε κλικ στην επιλογή ή πατήστε C και Enter. Αυτή η επιλογή δημιουργεί ένα αντίγραφο του αντικειμένου με βάση την αλλαγή του μεγέθους που θα ορίσετε. Για παράδειγμα για να αντιγράψετε το αντικείμενο θα επιλέξετε την εντολή και ορίσετε Base point. Στη συνέχεια κάντε κλικ στην επιλογή Copy και ορίστε έναν συντελεστή κλίμακας, για παράδειγμα 3. Θα παρατηρήστε ότι δημιουργήθηκε ένα αντίγραφο του αντικειμένου, τρεις φορές μεγαλύτερο. Αν πληκτρολογούσατε την τιμή 0.5 θα δημιουργούσατε ένα αντίγραφο δύο φορές μικρότερο. Reference Για να την επιλέξετε κάντε κλικ στην επιλογή Reference ή πατήστε R και Enter. Αυτή η επιλογή μεγεθύνει ή μικραίνει το αντικείμενο με βάση μία τιμή αναφοράς και μία νέα τιμή. Για παράδειγμα επιλέξτε Scale στη συνέχεια το αντικείμενο, ορίστε Base Point και επιλέξετε το Reference. Copyright 2016 GAELEARNING LTD - All rights reserved 111

113 Ορίστε το Reference length εισάγοντας μία τιμή ή κάνοντας δύο κλικ για να ορίσετε την απόσταση χειροκίνητα. Στη συνέχεια ορίστε το τρίτο σημείο κάνοντας κλικ ή πληκτρολογώντας μία νέα τιμή. Copyright 2016 GAELEARNING LTD - All rights reserved 112

114 11 o Stretch Με την εντολή Stretch μπορείτε να επιμηκύνετε αντικείμενα επιλέγοντας τα τμήματα των αντικειμένων που θα μετασχηματίζονται. Την εντολή Stretch μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Stretch. Από την εργαλειοθήκη Modify Από την Ribbon καρτέλα Home και πάνελ Modify. Και από την Command Line πληκτρολογώντας Stretch και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε τα τμήματα του αντικειμένου με τη μέθοδο επιλογής Crossing. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter. Στη συνέχεια εμφανίζεται το μήνυμα: Copyright 2016 GAELEARNING LTD - All rights reserved 113

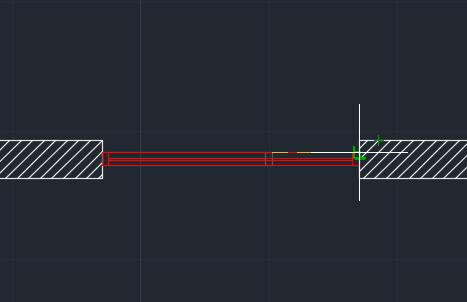

115 Specify base point: Ορίστε το βασικό σημείο από το οποίο θα επεκτείνετε το αντικείμενο. Εμφανίζεται το μήνυμα: Specify second point: Ορίστε το δεύτερο σημείο για την επιμήκυνση. Κάντε κλικ για να ορίσετε το σημείο ή πληκτρολογήστε μία τιμή για την επιμήκυνση. Τα αντικείμενα που περικλείονται πλήρως μέσα στο παράθυρο Crossing ή που επιλέγονται μεμονωμένα, απλά μετακινούνται. Σε μερικούς τύπους αντικειμένων, όπως κύκλος, έλλειψη ή Blocks δεν μπορείτε να εφαρμόσετε την εντολή Stretch. Copyright 2016 GAELEARNING LTD - All rights reserved 114

116 12 o Explode-Join Με την εντολή Explode μπορούμε να μετατρέψουμε ένα σύνθετο αντικείμενο σε ένα στοιχείο από πολλά αντικείμενα, ενώ με την εντολή Join μπορούμε να μετατρέψουμε ένα στοιχείο από πολλά Lines σε ένα αντικείμενο Polyline. Την εντολή Explode μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Explode. Από την εργαλειοθήκη Modify Από την Ribbon καρτέλα Home και πάνελ Modify. Από την Command Line πληκτρολογώντας Explode και πατώντας Enter. Copyright 2016 GAELEARNING LTD - All rights reserved 115

117 Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε. Θα πρέπει το αντικείμενο ή αντικείμενα που επιλέγετε να είναι αντικείμενα Polyline ή Block. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter και το αντικείμενο έχει διασπαστεί στα επιμέρους τμήματά του. Την εντολή Join μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Join. Από την εργαλειοθήκη Modify Από την Ribbon καρτέλα Home και πάνελ Modify πατώντας το βέλος ανάπτυξης της παλέτας. Από την Command Line πληκτρολογώντας Join και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα ακόλουθα μηνύματα: Copyright 2016 GAELEARNING LTD - All rights reserved 116

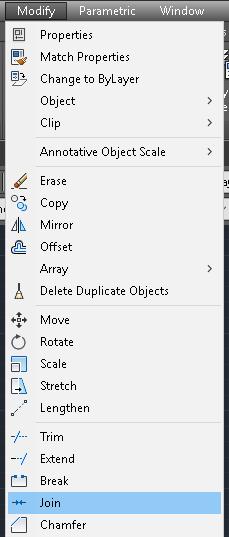

118 Select Objects: Επιλέξτε αντικείμενα Επιλέξτε τα Lines που θέλετε. Μόλις ολοκληρωθεί η επιλογή πατήστε Enter και τα Lines έχουν ενωθεί και αποτελούν πλέον αντικείμενο Polyline. Copyright 2016 GAELEARNING LTD - All rights reserved 117

119 13 o Array Tο Array είναι μία εντολή του AutoCAD με την οποία μπορείτε να δημιουργήσετε ορθογωνικές και κυκλικές διατάξεις χρησιμοποιώντας ένα αντικείμενο. Από την έκδοση του 2012 και μετά, η Autodesk πρόσθεσε στο AutoCAD και την επιλογή Path Array, δηλαδή διάταξη ενός αριθμού αντικειμένων σε διαδρομή. Σε ένα Rectangular Array, τα αντικείμενα κατανέμονται σε οποιονδήποτε συνδυασμό σειρών, στηλών, και επιπέδων. Μια δυναμική προεπισκόπηση σας επιτρέπει να παρακολουθείτε τις αλλαγές για τον αριθμό και την απόσταση των γραμμών και των στηλών. Η εικόνα που βλέπετε δείχνει ένα Rectangular Array με τρεις σειρές και πέντε στήλες. Για να επιλέξετε την εντολή Array θα μεταβείτε στο μενού Modify και Array. Από την εργαλειοθήκη Modify. Copyright 2016 GAELEARNING LTD - All rights reserved 118

120 Από τη Ribbon καρτέλα Home και πάνελ Modify. Και από την Command line πληκτρολογώντας Array. Μόλις επιλέξτε την εντολή εμφανίζεται το μήνυμα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε και πατήστε Enter. Η Ribbon αλλάζει και εμφανίζει την καρτέλα Array Creation μέσω της οποίας μπορείτε να δημιουργήσετε και να επεξεργαστείτε τη διάταξη Array. Πάνελ Type Φαίνεται ο τύπος του Array που χρησιμοποιείτε. Πάνελ Columns Καθορίζει τον αριθμό των στηλών και την απόσταση μεταξύ τους ή την συνολική απόσταση. Για παράδειγμα αν ορίσετε στο πεδίο Columns τον αριθμό 6, η διάταξη θα έχει 6 στήλες. Copyright 2016 GAELEARNING LTD - All rights reserved 119

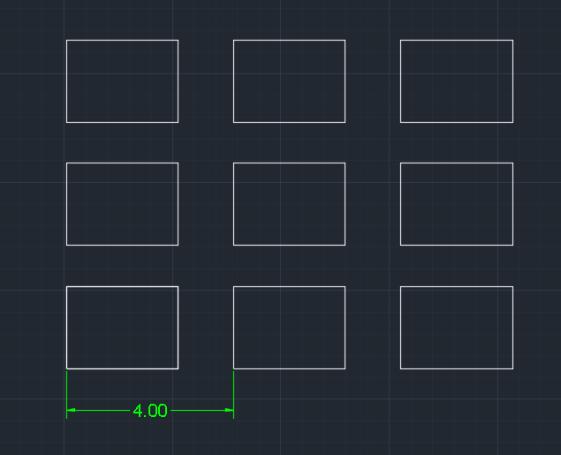

121 Στο πεδίο Between ορίζετε την απόσταση μεταξύ των στηλών. Η απόσταση μετριέται από την αρχή του ενός αντικειμένου μέχρι την αρχή του επόμενου. Στο πεδίο Total ορίζετε την συνολική απόσταση για τις στήλες. Πάνελ Rows Καθορίζει τον αριθμό των γραμμών και την απόσταση μεταξύ τους ή την συνολική απόσταση. Για παράδειγμα αν ορίσετε στο πεδίο Rows τον αριθμό 4, η διάταξη έχει 4 γραμμές. Στο πεδίο Between ορίζετε την απόσταση μεταξύ των γραμμών όπως και για τις στήλες. Η απόσταση μετριέται από την αρχή του ενός αντικειμένου μέχρι την αρχή του επόμενου. Στο πεδίο Total ορίζετε την συνολική απόσταση για τις γραμμές. Copyright 2016 GAELEARNING LTD - All rights reserved 120

122 Πάνελ Properties Έχει δύο επιλογές: Το Associative που είναι επιλεγμένο από προεπιλογή και καθορίζει αν τα αντικείμενα θα παραμένουν συνδεδεμένα και η διάταξη θα μπορεί να επεξεργαστεί και μετά τον τερματισμό της εντολής. Το Base Point με το οποίο μπορείτε να ορίσετε ένα νέο σημείο βάσης για τη διάταξη. Τέλος η επιλογή Close Array τερματίζει την εντολή. Copyright 2016 GAELEARNING LTD - All rights reserved 121

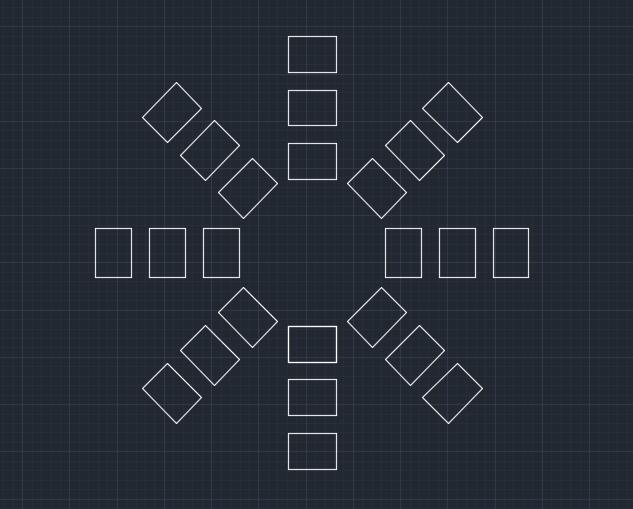

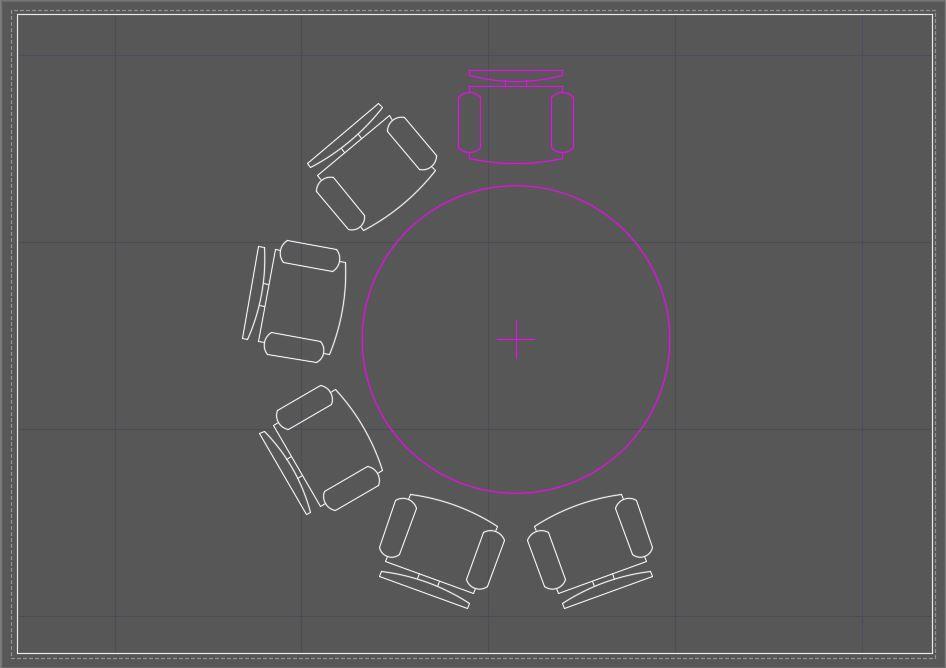

123 14 o Polar Array Σε ένα Polar Array τα αντικείμενα είναι ομοιόμορφα κατανεμημένα γύρω από ένα κεντρικό σημείο ή έναν άξονα περιστροφής. Όταν δημιουργείτε μια κυκλική διάταξη, χρησιμοποιώντας το κεντρικό σημείο, ο άξονας περιστροφής είναι ο άξονας Ζ του τρέχοντος συστήματος συντεταγμένων. Μια δυναμική προεπισκόπηση σας εμφανίζει τις αλλαγές για τον αριθμό και την γωνία μεταξύ των αντικειμένων αλλά και τη συνολική γωνία που θα καλύπτουν. Η εικόνα που βλέπετε δείχνει ένα Polar Array με έξι αντικείμενα με μεταξύ τους γωνία 60 ο και συνολική γωνία 360 ο. Μόλις επιλέξτε την εντολή εμφανίζεται το μήνυμα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε και πατήστε Enter. Εμφανίζεται το μήνυμα: Specify Center point of array: Ορίστε το κέντρο του Array Πάνελ Type Copyright 2016 GAELEARNING LTD - All rights reserved 122

124 Εμφανίζει τον τύπο του Array που χρησιμοποιείτε. Πάνελ Items Καθορίζει τον αριθμό των αντικειμένων, τη μεταξύ τους γωνία και την συνολική γωνία. Για παράδειγμα αν ορίσετε στο πεδίο Items τον αριθμό 8, η διάταξη θα έχει 8 αντικείμενα. Στο πεδίο Between ορίζετε τη γωνία μεταξύ των αντικείμενων. Η γωνία μετριέται από την αρχή του ενός αντικειμένου μέχρι την αρχή του επόμενου. Στο πεδίο Fill ορίζετε την συνολική γωνία της διάταξης. Πάνελ Rows Καθορίζει τον αριθμό των σειρών και την απόσταση μεταξύ τους ή την συνολική απόσταση. Για παράδειγμα αν ορίσετε στο πεδίο Rows τον αριθμό 3, η διάταξη έχει 3 σειρές. Copyright 2016 GAELEARNING LTD - All rights reserved 123

125 Στο πεδίο Between ορίζετε την απόσταση μεταξύ των σειρών. Η απόσταση μετριέται από την αρχή του ενός αντικειμένου μέχρι την αρχή του επόμενου. Στο πεδίο Total ορίζετε την συνολική απόσταση για τις γραμμές. Πάνελ Properties Έχει τέσσερις επιλογές. Η Associative είναι επιλεγμένη από προεπιλογή. Καθορίζει αν τα αντικείμενα θα παραμένουν συνδεδεμένα και η διάταξη θα μπορεί να επεξεργαστεί και μετά τον τερματισμό της εντολής. Η επιλογή Base Point ορίζει ποιο θα είναι το βασικό σημείο της διάταξης. Η επιλογή Rotate Items καθορίζει αν τα αντικείμενα θα περιστρέφονται γύρω από το κέντρο του Array ή θα κρατήσουν τον αρχικό προσανατολισμό τους. Συνήθως τη θέλουμε ενεργή. Η επιλογή Direction καθορίζει τη φορά της περιστροφής. Αριστερόστροφη ή δεξιόστροφη. Τέλος η επιλογή Close Array τερματίζει την εντολή. Copyright 2016 GAELEARNING LTD - All rights reserved 124

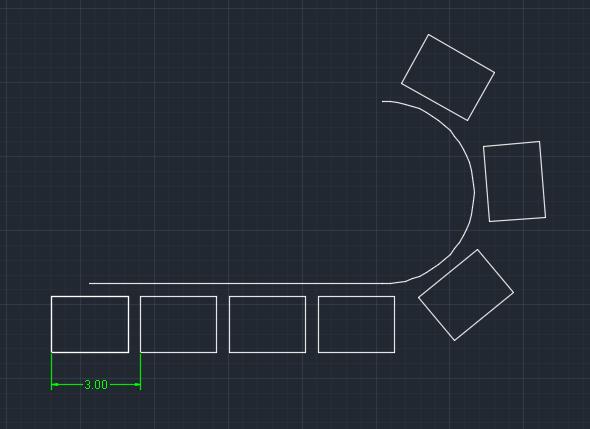

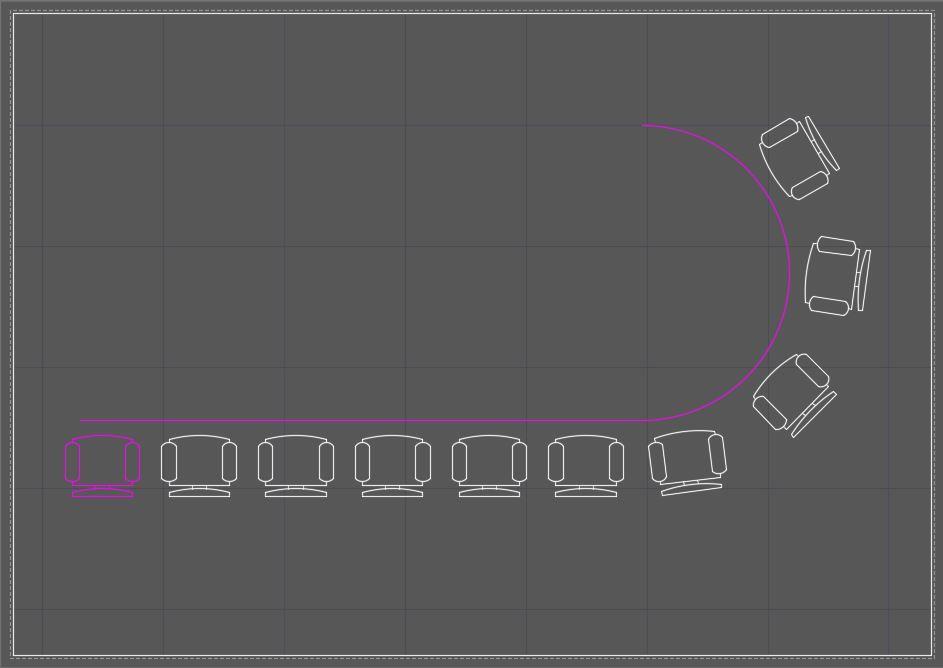

126 15 o Path Array Σε ένα Path Array τα αντικείμενα είναι ομοιόμορφα κατανεμημένα σύμφωνα με μία διαδρομή που έχετε ορίσει. Διαδρομή μπορεί να είναι μία οποιαδήποτε γραμμή, όπως line, polyline, spline, arc, circle, ellipse κλπ. Μια δυναμική προεπισκόπηση σας εμφανίζει τις αλλαγές για τον αριθμό και την απόσταση μεταξύ των αντικειμένων αλλά και τη συνολική απόσταση που θα καλύπτουν. Η εικόνα που βλέπετε δείχνει ένα Path Array με δέκα αντικείμενα με μεταξύ τους απόσταση 0.8. Μόλις επιλέξτε την εντολή εμφανίζεται το μήνυμα: Select Objects: Επιλέξτε αντικείμενα Επιλέξτε το αντικείμενο ή τα αντικείμενα που θέλετε και πατήστε Enter. Εμφανίζεται το μήνυμα: Select Path Curve: Επιλέξτε την καμπύλη οδηγό Αμέσως δημιουργείται το Array με τις προεπιλεγμένες ρυθμίσεις. Copyright 2016 GAELEARNING LTD - All rights reserved 125

127 Πάνελ Type Εμφανίζει τον τύπο του Array που χρησιμοποιείτε Πάνελ Items Καθορίζει τον αριθμό των αντικειμένων, τη μεταξύ τους απόσταση και την συνολική απόσταση που θα καλύπτουν. Το πεδίο Items είναι απενεργοποιημένο. Για να το ενεργοποιήσετε πατήστε στο εικονίδιο διπλά στο Items. Στο πεδίο Between ορίζετε τη απόσταση μεταξύ των αντικείμενων. Η απόσταση μετριέται από την αρχή του ενός αντικειμένου μέχρι την αρχή του επόμενου. Στο πεδίο Total ορίζετε την συνολική απόσταση της διάταξης. Πάνελ Rows Καθορίζει τον αριθμό των σειρών και την απόσταση μεταξύ τους ή την συνολική απόσταση. Copyright 2016 GAELEARNING LTD - All rights reserved 126

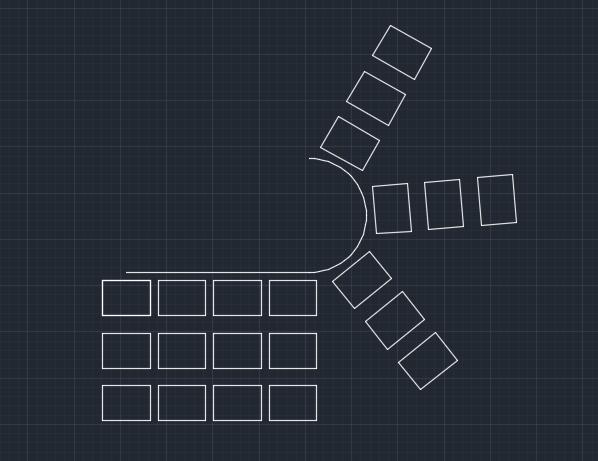

128 Για παράδειγμα αν ορίσετε στο πεδίο Rows τον αριθμό 3, η διάταξη έχει 3 σειρές. Στο πεδίο Between ορίζετε την απόσταση μεταξύ των σειρών. Η απόσταση μετριέται από την αρχή του ενός αντικειμένου μέχρι την αρχή του επόμενου. Στο πεδίο Total ορίζετε την συνολική απόσταση για τις γραμμές. Πάνελ Properties Εμφανίζει έξι επιλογές. Η Associative καθορίζει αν τα αντικείμενα θα παραμένουν συνδεδεμένα και η διάταξη θα μπορεί να επεξεργαστεί και μετά τον τερματισμό της εντολής. Η επιλογή Base Point ορίζει ποιο θα είναι το βασικό σημείο της διάταξης. Η επιλογή Tangent Direction καθορίζει τον προσανατολισμό του πρώτου αντικειμένου σε σχέση με την διαδρομή. Σας δίνει τη δυνατότητα να επιλέξετε δύο σημεία με βάση τα οποία το αντικείμενο θα είναι παράλληλο στη διαδρομή. Η επιλογή Measure καθορίζει τον αριθμό των αντικειμένων σε συνδυασμό με την απόσταση μεταξύ τους. Ενώ με την επιλογή Divide καθορίζετε μόνο τον αριθμό των αντικείμενων που θέλετε να τοποθετηθεί πάνω στη διαδρομή. Το πρόγραμμα υπολογίζει αυτόματα την απόσταση μεταξύ τους. Η επιλογή Align Items που είναι προεπιλεγμένη, σας δίνει τη δυνατότητα να στοιχίζετε τα αντικείμενα στη διαδρομή. Τέλος η επιλογή Close Array τερματίζει την εντολή. Copyright 2016 GAELEARNING LTD - All rights reserved 127

129 16 o Offset Με την εντολή Offset μπορείτε να αναπαράγετε μια καμπύλη ή ένα ευθύγραμμο τμήμα σε συγκεκριμένη απόσταση από το αρχικό αντικείμενο. Την εντολή Offset μπορείτε να την επιλέξετε από το μενού Modify επιλέγοντας Offset. Από την εργαλειοθήκη Modify. Από την Ribbon καρτέλα Home και πάνελ Modify. Από την Command Line πληκτρολογώντας Offset και πατώντας Enter. Κατά την εκτέλεση της εντολής το AutoCAD εμφανίζει τα παρακάτω μηνύματα: Specify Offset Distance: Ορίστε την απόσταση για το Offset. Πληκτρολογήστε την απόσταση και πατήστε enter. Στην συνέχεια εμφανίζεται το μήνυμα: Select Object to Offset: Επιλέξτε το αντικείμενο που θέλετε να κάνετε Offset Ανάλογα με την κατεύθυνση που κινείτε τον κέρσορα δημιουργείται και το αντικείμενο. Η εντολή δεν τερματίζεται και έχετε την δυνατότητα να επαναλάβετε την εντολή Offset, βέβαια με την ίδια απόσταση. Copyright 2016 GAELEARNING LTD - All rights reserved 128

130 Πατήστε Enter ή Escape και θα τερματίσουμε την εντολή. Όταν επιλέξετε την εντολή Offset εμφανίζονται στην Command line διάφορες επιλογές. Through Κάντε κλικ στην επιλογή Through και εμφανίζεται το μήνυμα: Specify Through Point: Ορίστε ένα τυχαίο σημείο Πατήστε Enter ή Escape για να τερματίσετε την εντολή. Erase Κάντε κλικ στην επιλογή Erase για να διαγράψετε το πηγαίο αντικείμενο μόλις ολοκληρωθεί το Offset. Layer Κάντε κλικ στην επιλογή Layer για να επιλέξετε το κατάλληλο layer στο οποίο θα τοποθετηθεί το αντίγραφο του Offset. Από προεπιλογή το νέο αντίγραφο εντάσσετε στο τρέχον Layer. Copyright 2016 GAELEARNING LTD - All rights reserved 129

131 Ενότητα 4 η - Βοηθήματα Σχεδίασης 1 o Ortho Με την επιλογή Ortho μπορείτε να περιορίσετε την κίνηση του δρομέα προς την οριζόντια ή την κάθετη κατεύθυνση. Η επιλογή Ortho εμφανίζεται στην γραμμή κατάστασης του προγράμματος και συγκεκριμένα στο κάτω δεξί μέρος της σχεδιαστικής περιοχής. Έχετε την δυνατότητα να πατήσετε κλικ στην επιλογή για να την ενεργοποιήσετε και αντίστοιχα να πατήσετε κλικ για να την απενεργοποιήσετε. Η επιλογή είναι ενεργοποιημένη όταν φαίνεται με μπλε χρώμα. Σε περίπτωση που δεν φαίνεται η επιλογή Ortho κάντε κλικ στο εικονίδιο Customization που βρίσκεται στο δεξί μέρος της γραμμής κατάστασης και επιλέξτε τη. Κατά αυτόν τον τρόπο μπορείτε να εμφανίσετε και τα υπόλοιπα βοηθήματα σχεδίασης. Για να χρησιμοποιήσετε το βοήθημα σχεδίασης Ortho Επιλέξτε για παράδειγμα την εντολή Line, ορίστε ένα αρχικό σημείο και στην συνέχεια παρατηρήστε ότι το δεύτερο σημείο μπορείτε να το εισάγετε μόνο ως προς τον κατακόρυφο και οριζόντιο άξονα. Για παράδειγμα έστω ότι θέλετε να σχεδιάσετε μία γραμμή κάνοντας κλικ σε δύο σημεία. Copyright 2016 GAELEARNING LTD - All rights reserved 130

132 Με απενεργοποιημένο το Ortho Με ενεργοποιημένο το Ortho Η επιλογή Ortho είναι πολύ σημαντική και στην περίπτωση που θέλετε να μετακινήσετε ή να αντιγράψετε τα αντικείμενά σας σε οριζόντιο ή κατακόρυφο άξονα. Copyright 2016 GAELEARNING LTD - All rights reserved 131

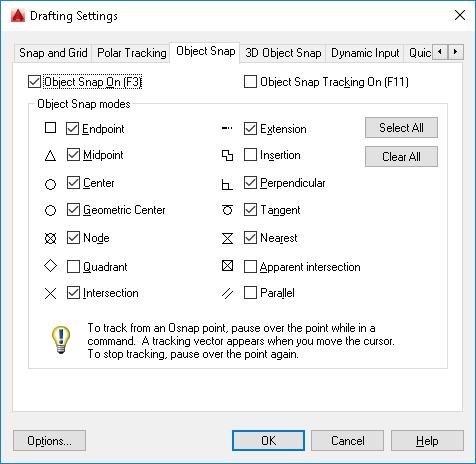

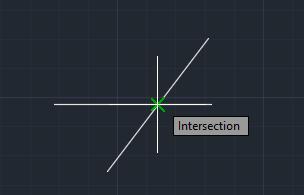

133 2 o Osnap Με την επιλογή Osnap μπορείτε να καθορίσετε ένα σημείο έλξης σε μια θέση ακρίβειας πάνω σε ένα αντικείμενο. Η επιλογή Osnap εμφανίζεται στην γραμμή κατάστασης του προγράμματος και συγκεκριμένα στο κάτω δεξί μέρος της σχεδιαστικής περιοχής. Έχετε την δυνατότητα να κάνετε κλικ επάνω στην επιλογή για να την ενεργοποιήσετε και αντίστοιχα να κάνετε κλικ για να την απενεργοποιήσετε. Η επιλογή είναι ενεργοποιημένη όταν φαίνεται με μπλε χρώμα. Πατήστε στο βέλος δίπλα στην επιλογή Osnap και επιλέξτε Object Snap Settings προκειμένου να εμφανιστεί το παράθυρο των ρυθμίσεων για την συγκεκριμένη επιλογή. Από παράθυρο Drafting Settings που εμφανίζετε στην οθόνη σας και την καρτέλα Object Snap παρουσιάζετε μία λίστα επιλογών. Copyright 2016 GAELEARNING LTD - All rights reserved 132

134 Λίστα Επιλογών Object Snap On Όταν η λειτουργία Object Snap είναι ενεργή, λειτουργούν οι έλξεις οι οποίες είναι επιλεγμένες όταν μια εντολή είναι σε εξέλιξη. Object Snap Tracking On Όταν η λειτουργία Object Snap Tracking είναι ενεργή, ο κέρσορας μπορεί να κινηθεί κατά μήκος οδηγών ευθυγράμμισης με βάση τις ενεργές έλξεις κατά τον καθορισμό των σημείων σε μια εντολή. Endpoint Έλκει τον κέρσορα στο πλησιέστερο τελικό σημείο ή τη γωνία ενός αντικειμένου. Copyright 2016 GAELEARNING LTD - All rights reserved 133

135 Midpoint Έλκει τον κέρσορα στο μέσο ενός αντικειμένου. Center Έλκει τον κέρσορα στο κέντρο ενός τόξου, κύκλου, έλλειψης, ή ελλειπτικού τόξου. Geometric Center Έλκει τον κέρσορα στο κέντρο ενός οποιουδήποτε γεωμετρικού αντικειμένου. Copyright 2016 GAELEARNING LTD - All rights reserved 134

136 Node Έλκει τον κέρσορα σε ένα σημείο. Quadrant Έλκει τον κέρσορα στα σημεία τεταρτημόριου ενός τόξου, κύκλου, έλλειψης, ή ελλειπτικού τόξου. Intersection Έλκει τον κέρσορα σε διασταυρώσεις των γεωμετρικών αντικειμένων. Copyright 2016 GAELEARNING LTD - All rights reserved 135

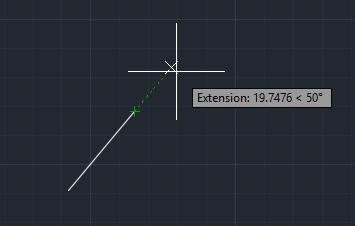

137 Extension Έλκει τον κέρσορα σε μια προσωρινή επέκταση της γραμμής ή τόξου που εμφανίζεται όταν περνάτε τον κέρσορα πάνω από το τελικό σημείο των αντικειμένων, ώστε να μπορείτε να καθορίσετε τα σημεία στην επέκταση. Insertion Έλκει τον κέρσορα στο σημείο εισαγωγής των αντικειμένων, όπως ένα Block ή Text. Perpendicular Έλκει τον κέρσορα σε σημείο κάθετο στο επιλεγμένο γεωμετρικό αντικείμενο. Μπορείτε να χρησιμοποιήσετε ένα αντικείμενο, όπως μια γραμμή, τόξο, κύκλο, polyline, από τα οποία θα σχεδιάσετε μια κάθετη γραμμή. Tangent Έλκει τον κέρσορα στην εφαπτομένη τόξου, κύκλου, έλλειψης, ελλειπτικού τόξου, polyline τόξου, ή spline. Copyright 2016 GAELEARNING LTD - All rights reserved 136

138 Nearest Έλκει τον κέρσορα στο πλησιέστερο σημείο πάνω σε ένα αντικείμενο όπως ένα τόξο, κύκλο, έλλειψη, ελλειπτικό τόξο, γραμμή και polyline. Apparent Intersection Έλκει τον κέρσορα στην διασταύρωση δύο αντικειμένων που εμφανίζονται να τέμνονται στην τρέχουσα προβολή. Ακόμα και αν στην πραγματικότητα δεν τέμνονται για τον λόγο ότι έχουν διαφορετικό ύψος στον άξονα Ζ. Η επιλογή αυτή χρησιμοποιείτε στην τρισδιάστατη σχεδίαση αντικειμένων και για τον λόγο αυτό δεν θα ασχοληθούμε σε αυτήν την ενότητα. Parallel Ορίζει ένα νέο τμήμα της γραμμής ή Polyline, να είναι παράλληλο σε ένα υπάρχον γραμμικό αντικείμενο που θα εντοπίσετε κινώντας τον κέρσορα κοντά στο αντικείμενο. Θα πρέπει να έχετε απενεργοποιήσει τη λειτουργία ORTHO πριν από τη χρήση της παραλληλίας. Copyright 2016 GAELEARNING LTD - All rights reserved 137

139 Τέλος η επιλογή Select All ενεργοποιεί όλες τις έλξεις, ενώ η επιλογή Clear All τις απενεργοποιεί. Όταν έχουν οριστεί περισσότερες από μία έλξεις, αυτές εμφανίζονται πιο εύκολα όταν πλησιάζετε περισσότερο στο σημείο έλξης κάνοντας Zoom. Επιλέξτε τις έλξεις που θέλετε να είναι ενεργές και θεωρείτε απαραίτητες κατά το σχεδιασμό. Αποφεύγετε να έχετε ενεργές ταυτόχρονα όλες τις έλξεις. Copyright 2016 GAELEARNING LTD - All rights reserved 138

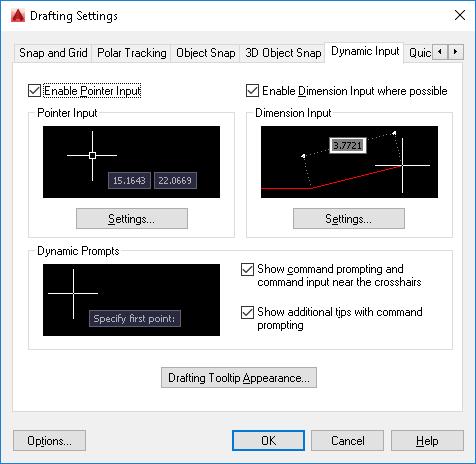

140 3 o Dynamic Input Με την επιλογή Dynamic Input μπορείτε να εμφανίσετε στον κέρσορα, το δείκτη συντεταγμένων, τις διαστάσεις και τα μηνύματα τις Command line. Eμφανίζεται στην γραμμή κατάστασης του προγράμματος και συγκεκριμένα στο κάτω δεξί μέρος της σχεδιαστικής περιοχής. Σε περίπτωση που δεν φαίνεται η επιλογή Dynamic Input κάντε κλικ στο εικονίδιο Customization που βρίσκεται στο δεξί μέρος της γραμμής κατάστασης και επιλέξτε τη. Κατά αυτόν τον τρόπο μπορείτε να εμφανίσετε και τα υπόλοιπα βοηθήματα σχεδίασης. Έχετε την δυνατότητα να κάνετε κλικ στην επιλογή για να την ενεργοποιήσετε και πάλι κλικ για να την απενεργοποιήσετε. Η επιλογή είναι ενεργοποιημένη όταν φαίνεται με μπλε χρώμα. Πατήστε δεξί κλικ επάνω στην επιλογή και επιλέξτε Dynamic Input Settings προκειμένου να εμφανιστεί το παράθυρο των ρυθμίσεων για την συγκεκριμένη επιλογή. Από το παράθυρο Drafting Settings που εμφανίζετε στην οθόνη και την καρτέλα Dynamic Input, παρουσιάζεται μία λίστα επιλογών. Copyright 2016 GAELEARNING LTD - All rights reserved 139

141 Enable Pointer Input Ενεργοποιήστε την επιλογή αυτή για να εμφανίζετε το δείκτη συντεταγμένων κοντά στη θέση του κέρσορα. Όταν μια εντολή ζητά ένα σημείο, μπορείτε να εισάγετε τιμές των συντεταγμένων στο tooltip αντί στη γραμμή εντολών. Enable Dimension Input Ενεργοποιώντας την επιλογή αυτή μπορείτε να εμφανίζετε τις διαστάσεις. Με την επιλογή αυτή εμφανίζεται μια διάσταση με επεξηγήσεις, για την τιμή της απόστασης και τη γωνία όταν μια εντολή ζητά ένα δεύτερο σημείο ή μία απόσταση. Οι τιμές στις επεξηγήσεις αλλάζουν καθώς μετακινείτε τον κέρσορα. Μπορείτε να εισάγετε τιμές στο tooltip αντί για τη γραμμή εντολών. Show Command Prompting and Command Input near the Crosshairs Εμφανίζει μηνύματα σε επεξηγήσεις εργαλείων εισόδου. Show Additional Tips with Command Prompting Ελέγχει αν θα εμφανίζονται μηνύματα με τη χρήση των πλήκτρων Shift και Ctrl για τις λαβές. Copyright 2016 GAELEARNING LTD - All rights reserved 140

142 Show Additional Tips with Command Prompting Εμφανίζει μηνύματα όταν επιλέξετε την λαβή τέλους για παράδειγμα μίας Line και πατήσετε τα πλήκτρα Control ή Shift. Copyright 2016 GAELEARNING LTD - All rights reserved 141

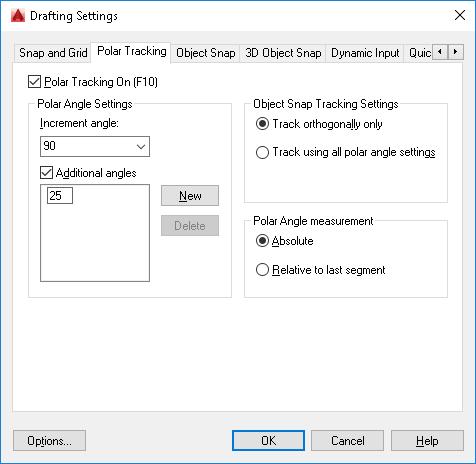

143 4 o Polar Tracking Με την επιλογή Polar Tracking μπορείτε να πραγματοποιήσετε βηματική κίνηση του κέρσορα σε συγκεκριμένες γωνίες. Η επιλογή Polar Tracking εμφανίζεται στην γραμμή κατάστασης του προγράμματος και συγκεκριμένα στο κάτω δεξί μέρος της σχεδιαστικής περιοχής. Έχετε την δυνατότητα να κάνετε κλικ στην επιλογή προκειμένου να την ενεργοποιήσετε και αντίστοιχα να κάνετε κλικ για να την απενεργοποιήσετε. Η επιλογή είναι ενεργοποιημένη όταν φαίνεται με μπλε χρώμα. Πατήστε στο βέλος που βρίσκεται δεξιά του εικονιδίου Polar Tracking και παρατηρήστε τις προτεινόμενες γωνίες που εμφανίζονται με τις ακολουθίες τους. Προεπιλεγμένη γωνία είναι η γωνία 90 μοιρών. Έχετε την δυνατότητα εκτός από τις προεπιλεγμένες βηματικές γωνίες του προγράμματος να ορίσετε και εσείς όποια γωνία επιθυμείτε να χρησιμοποιήσετε. Πατήστε στο βέλος δεξιά της επιλογής Polar Tracking και στην συνέχεια στην επιλογή Tracking Settings. Από το παράθυρο Drafting Settings και την καρτέλα Polar Tracking, τσεκάρετε την επιλογή Additional Angles και στην συνέχεια New. Copyright 2016 GAELEARNING LTD - All rights reserved 142

144 Πληκτρολογήστε την νέα γωνία που επιθυμείτε για παράδειγμα 25 και πατήστε Οκ. Πατήστε ξανά το βέλος δίπλα από το Polar Tracking και παρατηρήστε ότι έχει εμφανιστεί η νέα γωνία που πληκτρολογήσατε. Εάν θελετε να διαγράψετε την γωνία που είχατε ορίσει θα πατήσετε ξανά στο βέλος, στη συνέχεια Tracking Settings, επιλέξτε την γωνία που είχατε πληκτρολογήσει και πατήστε Delete για να την διαγράψετε και τέλος Ok. Copyright 2016 GAELEARNING LTD - All rights reserved 143

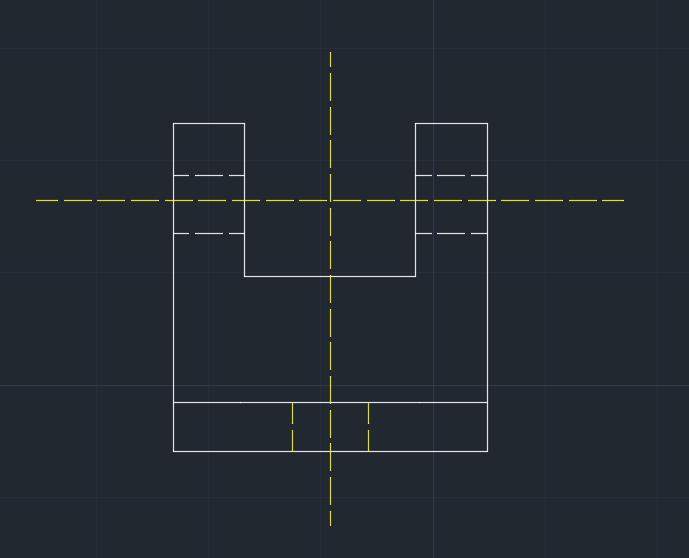

146 5 o LineType Στο AutoCAD πολλές φορές είναι απαραίτητο να πρέπει να ορίσετε τύπο γραμμής σε ορισμένα αντικείμενα σε ένα σχέδιο για να δηλώσετε ένα άξονα ή στοιχεία τα οποία δεν εμφανίζονται σε μία όψη, αλλά υπάρχουν στο αντικείμενο. Ο τύπος γραμμής μπορεί να είναι ένα μοτίβο από παύλες, τελείες, κείμενο και σύμβολα ή ένα αδιάσπαστο και συνεχές τμήμα. Παρατηρείτε ένα μηχανολογικό εξάρτημα στο οποίο έχει σχεδιαστεί η πρόσοψή του. Σε αυτό το αντικείμενο έχει εφαρμοστεί τύπος διακεκομμένης γραμμής Autocad Isodash. Τον τύπο γραμμής μπορείτε να τον αλλάξετε από την Ribbon, καρτέλα Home και πάνελ Properties κάνοντας κλικ στην αναπτυσσόμενη λίστα LineType. Αν αναπτύξετε τη λίστα Line Type εμφανίζονται οι επιλογές: Copyright 2016 GAELEARNING LTD - All rights reserved 145

147 By layer Είναι ο τύπος που έχει εφαρμοστεί από το Layer του αντικειμένου και είναι και ο προεπιλεγμένος του προγράμματος. By Block Επιλέγετε αυτόν τον τύπο εάν έχετε ορίσει κάποιο Block ως τύπο γραμμής Continuous Επιλέγετε αυτόν τον τύπο εάν θέλετε μία συνεχόμενη γραμμή Other H επιλογή αυτή εμφανίζει το παράθυρο Line Type Manager, το οποίο διαθέτει όλους τους διαθέσιμους τύπους γραμμής του AutoCAD και τους εμφανίζει αν κάνετε κλικ στην επιλογή Load. Copyright 2016 GAELEARNING LTD - All rights reserved 146

148 Τέλος εμφανίζετε και όποιος άλλος τύπος γραμμής έχετε κάνει εισαγωγή ή έχετε χρησιμοποιήσει στο σχέδιο. Το ίδιο μπορείτε να κάνετε και από την εργαλειοθήκη Properties. Για να εφαρμόσετε τον τύπο γραμμή σε ένα αντικείμενο στην περιοχή σχεδίασης, αρκεί να έχετε επιλέξει το αντικείμενο που θέλετε, στη συνέχεια να αναπτύξετε τη λίστα Line Type και να επιλέξετε τον τύπο γραμμής που θέλετε. Copyright 2016 GAELEARNING LTD - All rights reserved 147

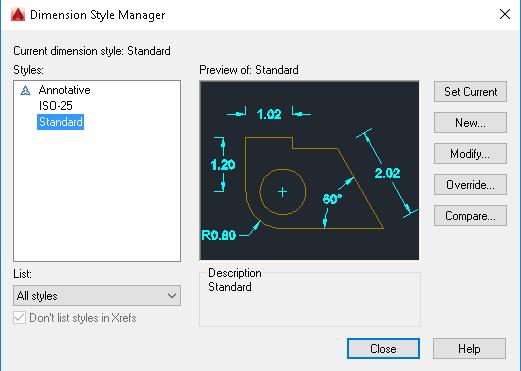

149 Ενότητα 5 η - Διαστασιολόγηση & Εκτύπωση 1 o Dimension Style Manager Το παράθυρο αυτό είναι πολύ χρήσιμο για να δημιουργήσετε ένα νέο στυλ διαστάσεων, να ορίσετε το τρέχον στυλ, να τροποποιήσετε ένα στυλ, να θέσετε παρακάμψεις σε στυλ και να συγκρίνετε στυλ. Το παράθυρο αυτό μπορείτε να το εμφανίσετε από το μενού Format επιλέγοντας Dimension Style. Από το μενού Dimension και Dimension Style. Από το εικονίδιο Dimension Style της εργαλειοθήκης Styles Copyright 2016 GAELEARNING LTD - All rights reserved 148

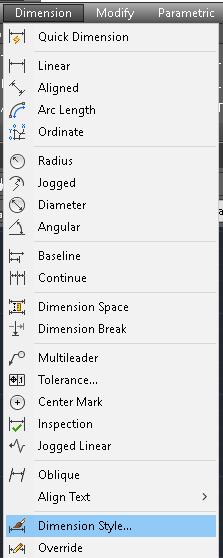

150 Και από τη Ribbon πάνελ Annotation, πατώντας στο βέλος ανάπτυξης και επιλέγοντας Dimension Style. Μόλις ανοίξει το παράθυρο οι ακόλουθες επιλογές εμφανίζονται: Current Dimension Style Εμφανίζει το όνομα του τρέχοντος στυλ διαστάσεων. Το τρέχον στυλ εφαρμόζεται στις διαστάσεις που δημιουργείτε. Styles Εμφανίζει τα στυλ διαστάσεων του αρχείου. Το τρέχον στυλ φαίνεται επιλεγμένο. Κάντε δεξί κλικ στη λίστα για να εμφανίσετε ένα μενού συντόμευσης με επιλογές για να ρυθμίσετε το τρέχον στυλ, να μετονομάσετε και να διαγράψετε στυλ. Δεν μπορείτε να διαγράψετε ένα στυλ που είναι τρέχον ή χρησιμοποιείται στο σχέδιο. Copyright 2016 GAELEARNING LTD - All rights reserved 149

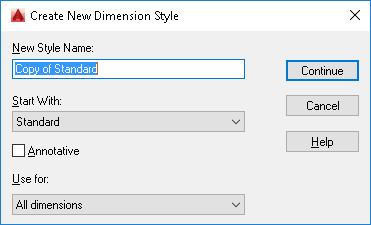

151 List Ελέγχει την εμφάνιση του στυλ στη λίστα. Επιλέξτε All Styles, αν θέλετε να δείτε όλα τα στυλ διαστάσεων σε ένα σχέδιο ή επιλέξτε Styles in Use, εάν θέλετε να δείτε μόνο τα στυλ διαστάσεων που χρησιμοποιούνται αυτή τη στιγμή. Preview Εμφανίζει μια γραφική αναπαράσταση του στυλ που επιλέγεται από τη λίστα Styles. Description Εμφανίζει μία περιγραφή του στυλ που έχει επιλεγεί στη λίστα Styles σε σχέση με το τρέχον στυλ. Set Current Ορίζει το στυλ που έχει επιλεγεί στο πλαίσιο Styles ως τρέχον. Το τρέχον στυλ εφαρμόζεται στις διαστάσεις που θα δημιουργείτε. New Εμφανίζει το παράθυρο διαλόγου Create New Dimension Style, στο οποίο μπορείτε να ορίσετε ένα νέο στυλ διάστασης. Modify Εμφανίζει το παράθυρο διαλόγου Modify Dimension Style, στο οποίο μπορείτε να τροποποιήσετε το στυλ διαστάσεων. Copyright 2016 GAELEARNING LTD - All rights reserved 150

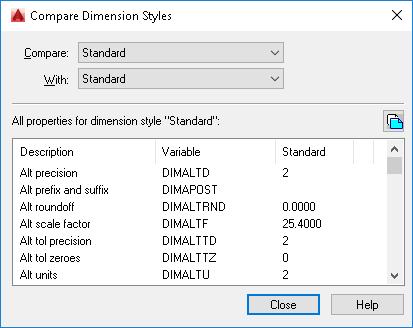

153 Compare Εμφανίζει το παράθυρο διαλόγου Compare Dimension Styles, στo οποίo μπορείτε να συγκρίνετε δύο στυλ διαστάσεων ή να απαριθμήσετε όλες τις ιδιότητες ενός στυλ. Copyright 2016 GAELEARNING LTD - All rights reserved 152

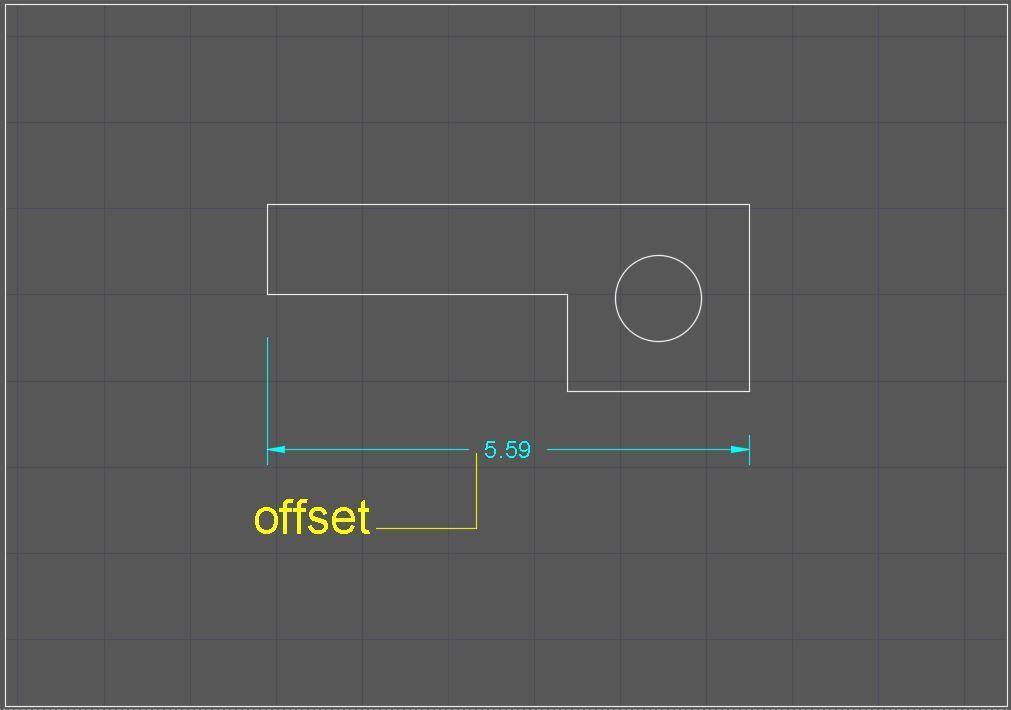

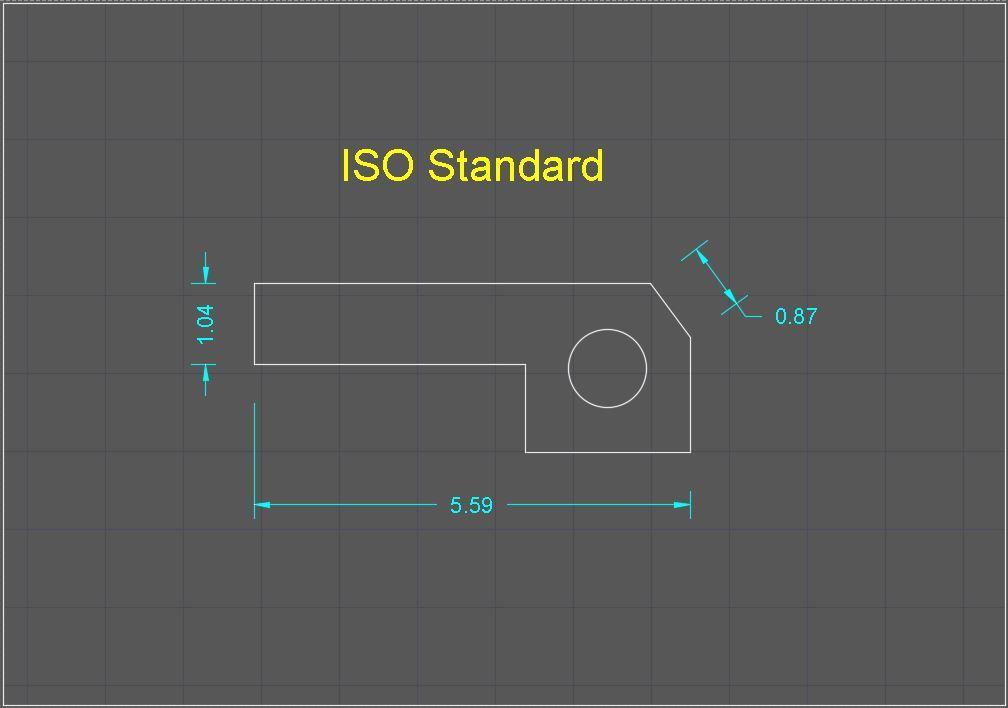

154 2 o Dimensions Η διαστασιολόγηση είναι η διαδικασία κατά την οποία εισάγουμε διαστάσεις σε ένα σχέδιο. Μπορείτε να δημιουργήσετε διαστάσεις για μεγάλη ποικιλία αντικειμένων και με διαφορετικούς προσανατολισμούς. Οι βασικοί τύποι διαστάσεων είναι οι εξής: Linear Radial (radius, diameter) Angular Ordinate Arc Length Οι Linear διαστάσεις μπορούν να τοποθετηθούν οριζόντια, κάθετα, στοιχισμένες, υπό γωνία, από βασικό σημείο ή συνεχόμενες. Μερικά παραδείγματα διαστάσεων φαίνονται στην εικόνα που βλέπετε. Με περισσότερες από 70 ρυθμίσεις διαστασιολόγησης στο παράθυρο Dimension Styles Manager, μπορείτε να ελέγχετε σχεδόν κάθε πτυχή της εμφάνισης των διαστάσεων. Για παράδειγμα, μπορείτε να ορίσετε το ακριβές χάσμα μεταξύ των γραμμών επέκτασης της διάστασης του αντικειμένου που διαστασιολογείτε. Όλες αυτές οι ρυθμίσεις μπορούν να αποθηκευτούν σε ένα ή περισσότερα στυλ διάστασης. Copyright 2016 GAELEARNING LTD - All rights reserved 153

155 Αν αποθηκεύσετε ένα στυλ διάστασης σε ένα αρχείο προτύπου σχεδίασης (.dwt), θα είναι διαθέσιμό κάθε φορά που ξεκινάτε ένα νέο σχέδιο με το συγκεκριμένο πρότυπο. Για την απλοποίηση της σχεδίασης και την επεξεργασία της κλίμακας των διαστάσεων, συνιστάται να δημιουργείτε τις διαστάσεις στα Layouts και όχι στην περιοχή σχεδίασης. Τις διαστάσεις μπορείτε να τις βρείτε στο μενού Dimension και επιλέγοντας μια από αυτές, από την εργαλειοθήκη Dimension, από την καρτέλα Home και πάνελ Annotation και από την Command line πληκτρολογώντας Dimension και πατώντας Enter επιλέγετε μία από τις επιλογές. LINEAR Δημιουργεί μια γραμμική διάσταση οριζόντια ή κατακόρυφα. Μόλις επιλέξετε την εντολή εμφανίζονται τα ακόλουθα μηνύματα: Specify First Extension Line Origin: Ορίστε το πρώτο σημείο προέλευσης. Στη συνέχεια εμφανίζεται το μήνυμα: Specify Second Extension Line Origin: Ορίστε το δεύτερο σημείο προέλευσης Τέλος τοποθετήστε τη διάσταση στο σημείο που θέλετε κάνοντας κλικ. ALIGNED Δημιουργεί μία γραμμική διάσταση που είναι παράλληλη με τα σημεία προέλευσης των γραμμών επέκτασης. Μόλις επιλέξετε την εντολή εμφανίζονται τα ακόλουθα μηνύματα. Specify First Extension Line Origin: Ορίστε το πρώτο σημείο προέλευσης. Copyright 2016 GAELEARNING LTD - All rights reserved 154

156 Στη συνέχεια εμφανίζεται το μήνυμα: Specify Second Extension Line Origin: Ορίστε το δεύτερο σημείο προέλευσης Τοποθετήστε τη διάσταση στο σημείο που θέλετε κάνοντας κλικ. ANGULAR Δημιουργεί μια διάσταση γωνίας. Μετρά τη γωνία μεταξύ επιλεγμένων γεωμετρικών αντικειμένων. Μόλις επιλέξετε την εντολή εμφανίζονται τα ακόλουθα μηνύματα: Select arc, circle, line: Επιλέξτε τόξο, κύκλο ή γραμμή. Αν επιλέξετε τόξο το πρόγραμμα μετρά τη γωνία που σχηματίζουν τα δύο τελικά του σημεία. Αν επιλέξετε κύκλο το πρόγραμμα μετρά τη γωνία από το σημείο που επιλέξατε τον κύκλο και σας ζητά να ορίσετε το δεύτερο σημείο για το τέλος της γωνίας. Και δημιουργεί τη γωνιακή διάσταση. Αν επιλέξετε μια γραμμή το πρόγραμμα εμφανίζει το μήνυμα: Select Second line: επιλέξτε τη δεύτερη γραμμή Το πρόγραμμα μετρά τη γωνία που σχηματίζουν οι δύο γραμμές. Υπολογίζει τη γωνία, χρησιμοποιώντας κάθε γραμμή ως οδηγό για τη γωνία και το σημείο τομής των γραμμών ως κορυφή της γωνίας. Κάντε κλικ για να τοποθετήσετε τη διάσταση. Copyright 2016 GAELEARNING LTD - All rights reserved 155

157 ARC LENGTH Δημιουργεί μια διάσταση μήκους τόξου. Οι διαστάσεις μήκους τόξου μετρούν την απόσταση κατά μήκος ενός τόξου. Επιλέξτε την εντολή Μόλις την επιλέξετε εμφανίζονται τα ακόλουθα μηνύματα: Select Arc or Polyline Arc Segment: Επιλέξτε ένα τόξο ή τμήμα τόξου μίας Polyline για να εφαρμόσει τη διάσταση. Ορίστε τη θέση της γραμμής διάστασης. Παρατηρήστε ότι ένα σύμβολο τόξου εμφανίζεται πριν από το κείμενο της διάστασης. Κάντε κλικ για να τοποθετήσετε τη διάσταση. RADIUS Δημιουργεί μια διάσταση ακτίνας για έναν κύκλο ή ένα τόξο. Μετρά την ακτίνα ενός επιλεγμένου κύκλου ή τόξου και εμφανίζει το κείμενο διάστασης με ένα σύμβολο ακτίνας. Επιλέξτε την εντολή και εμφανίζονται τα ακόλουθα μηνύματα: Select Arc or Circle: Επιλέξτε ένα τόξο ή κύκλο. Στη συνέχεια ορίστε τη θέση της γραμμής διάστασης και τη θέση του κειμένου διάστασης. Copyright 2016 GAELEARNING LTD - All rights reserved 156

158 DIAMETER Δημιουργεί μια διάσταση διαμέτρου για έναν κύκλο ή ένα τόξο. Μετρά τη διάμετρο ενός επιλεγμένου κύκλου ή τόξου, και εμφανίζει το κείμενο διάστασης με ένα σύμβολο διαμέτρου. Επιλέξτε την εντολή και εμφανίζεται το μήνυμα Select Arc or Circle: Επιλέξτε ένα τόξο ή κύκλο. Ορίστε τη θέση της γραμμής διάστασης και τη θέση του κειμένου διάστασης. ORDINATE Η επιλογή αυτή δημιουργεί σημειακές διαστάσεις. Η Ordinate διάσταση μετρά την απόσταση ενός σημείου από την άξονα Χ και Υ. Εμφανίσει δηλαδή τις συντεταγμένες του σημείου. Μόλις επιλέξετε την εντολή εμφανίζονται τα ακόλουθα μηνύματα. Specify Feature Location: Καθορίστε ένα σημείο, όπως ένα τελικό σημείο ή το κέντρο ενός αντικειμένου. Στη συνέχεια ορίστε τη θέση του οδηγού και του κειμένου ως προς τον άξονα Χ ή προς τον Υ. Όταν σύρετε τον κέρσορα δεξιά ή αριστερά τότε η εντολή εμφανίζει τη θέση του σημείου στον άξονα Υ. Όταν σύρετε τον κέρσορα κατακόρυφα τότε η εντολή εμφανίζει τη θέση του σημείου στον άξονα Χ. Copyright 2016 GAELEARNING LTD - All rights reserved 157

159 Δημιουργία Baseline και Continue διαστάσεων. Οι Baseline Dimensions είναι πολλαπλές διαστάσεις οι οποίες μετρούνται από το ίδιο σημείο. Οι Continued Dimensions είναι συνεχόμενες διαστάσεις που τοποθετούνται διαδοχικά η μία μετά την άλλη. Θα πρέπει πρώτα να δημιουργήσετε μια γραμμική ή γωνιακή διάσταση πριν ξεκινήσετε να δημιουργείτε Baseline ή Continue διαστάσεις. Από προεπιλογή οι Baseline και Continue διαστάσεις ξεκινάνε από την πιο πρόσφατα δημιουργημένη διάσταση στο τρέχον σχέδιο. Αλλιώς το πρόγραμμα σας ζητά να επιλέξετε τη διάσταση από την οποία θα ξεκινήσετε. Copyright 2016 GAELEARNING LTD - All rights reserved 158

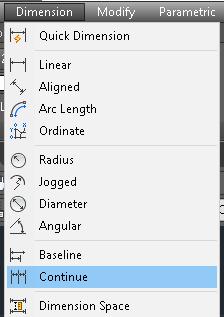

160 Baseline Dimension Επιλέξτε την εντολή από το μενού Dimension και Baseline. Από την καρτέλα Annotate πάνελ Dimensions πατώντας στο βέλος δίπλα στο Continue και επιλέξτε Baseline. Από προεπιλογή η Baseline ξεκινά από την πιο πρόσφατα δημιουργημένη διάσταση στο τρέχον σχέδιο. Συνεχίστε να επιλέγετε τα επόμενα σημεία για όσο χρειάζεται. Πατήστε το πλήκτρο Enter δύο φορές για να τερματίσετε την εντολή. Continued Dimension Επιλέξτε την εντολή από το μενού Dimension και Continue Copyright 2016 GAELEARNING LTD - All rights reserved 159

161 Από την καρτέλα Annotate πάνελ Dimensions και Continue. Από προεπιλογή η συνέχιση της διάστασης ξεκινά από την πιο πρόσφατα δημιουργημένη διάσταση στο τρέχον σχέδιο. Σας ζητάει το δεύτερο σημείο για την επόμενη διάσταση. Καθορίστε τα επόμενα σημεία των διαστάσεων για όσο χρειάζεται. Πατήστε το πλήκτρο Enter δύο φορές για να τερματίσετε την εντολή. Copyright 2016 GAELEARNING LTD - All rights reserved 160

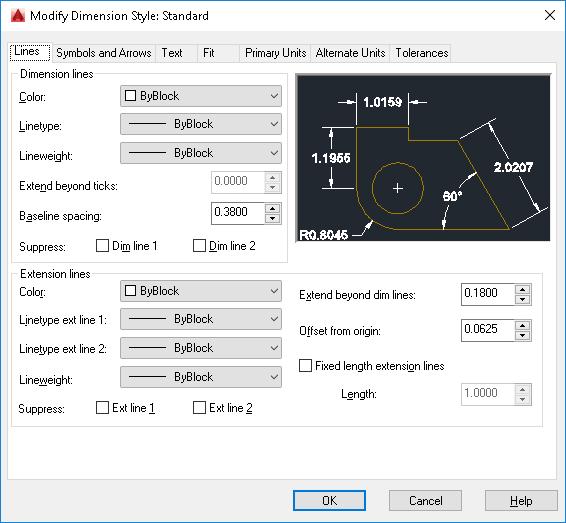

162 3 o Dimension Style Manager-Καρτέλα Lines Για να ανοίξετε το παράθυρο Dimension Style Manager επιλέξτε από το μενού Format, Dimension Style και στη συνέχεια πατήστε στο Modify για το στυλ που θέλετε να τροποποιήσετε από την λίστα. H καρτέλα Lines ορίζει τη μορφή και τις ιδιότητες για τις γραμμές διαστάσεων, τις γραμμές επέκτασης, τα βέλη και τα σημάδια κέντρου. Οι ακόλουθες επιλογές εμφανίζονται: Ομάδα Dimension Lines Color Εμφανίζει και ορίζει το χρώμα για τη γραμμή διάστασης. Line type Ορίζει τον τύπο γραμμής για τις γραμμές διάστασης. Copyright 2016 GAELEARNING LTD - All rights reserved 161

163 Lineweight Ρυθμίζει το πάχος για τις γραμμές διάστασης. Extend Beyond Ticks Καθορίζει μια απόσταση για την επέκταση της γραμμής διάστασης πέρα από τα όρια των γραμμών επέκτασης. Αυτή η επιλογή είναι ενεργή όταν από την καρτέλα Symbols & Arrows χρησιμοποιείτε oblique, architectural tick, integral και None ως επιλογή arrowheads. Στη εικόνα που βλέπετε επισημαίνεται η επέκταση. Baseline Spacing Ρυθμίζει την απόσταση μεταξύ των γραμμών διάστασης σε μία διάσταση Baseline. Στη εικόνα που βλέπετε επισημαίνεται η απόσταση. Copyright 2016 GAELEARNING LTD - All rights reserved 162

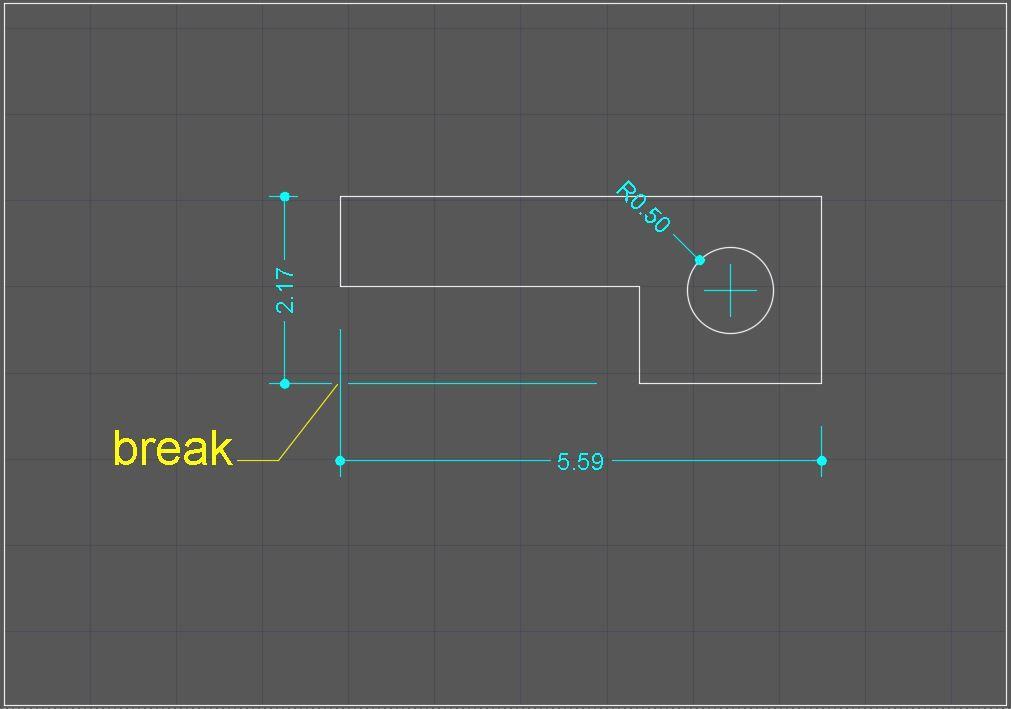

164 Suppress Καταργεί την εμφάνιση των γραμμών διάστασης. Η επιλογή Dim Line 1 καταργεί την πρώτη γραμμή διάστασης και Dim Line 2 καταργεί τη δεύτερη γραμμή διάστασης. Το αποτέλεσμα είναι ορατό στην προεπισκόπηση του παραθύρου Dimension Style Manager. Ομάδα Extension Lines Color Ορίζει το χρώμα των γραμμών επέκτασης. Linetype Ext Line 1 Ορίζει το τύπο γραμμής της πρώτης γραμμής επέκτασης. Linetype Ext Line 2 Ορίζει το τύπο γραμμής της δεύτερης γραμμής επέκτασης. Lineweight Copyright 2016 GAELEARNING LTD - All rights reserved 163

165 Ρυθμίζει το πάχος των γραμμών επέκτασης. Suppress Η ρύθμιση αυτή καταργεί την εμφάνιση των γραμμών επέκτασης. Η Ext Line 1 καταργεί την πρώτη γραμμή επέκτασης και η Ext Line 2 καταργεί τη δεύτερη γραμμή επέκτασης. Το αποτέλεσμα είναι ορατό στην προεπισκόπηση του παραθύρου Dimension Style Manager. Extend Beyond Dim Lines Καθορίζει μια απόσταση για να επεκτείνει τις γραμμές επέκτασης πάνω από τη γραμμή διάστασης. Στη εικόνα που βλέπετε επισημαίνεται η επέκταση. Offset From Origin Ρυθμίζει την απόσταση των γραμμών επέκτασης από τα σημεία του σχεδίου που ορίζουν την διάσταση. Στη εικόνα που βλέπετε επισημαίνεται η επέκταση. Fixed Length Extension Lines Ορίζει σταθερό μήκος για τις γραμμές επέκτασης. Copyright 2016 GAELEARNING LTD - All rights reserved 164

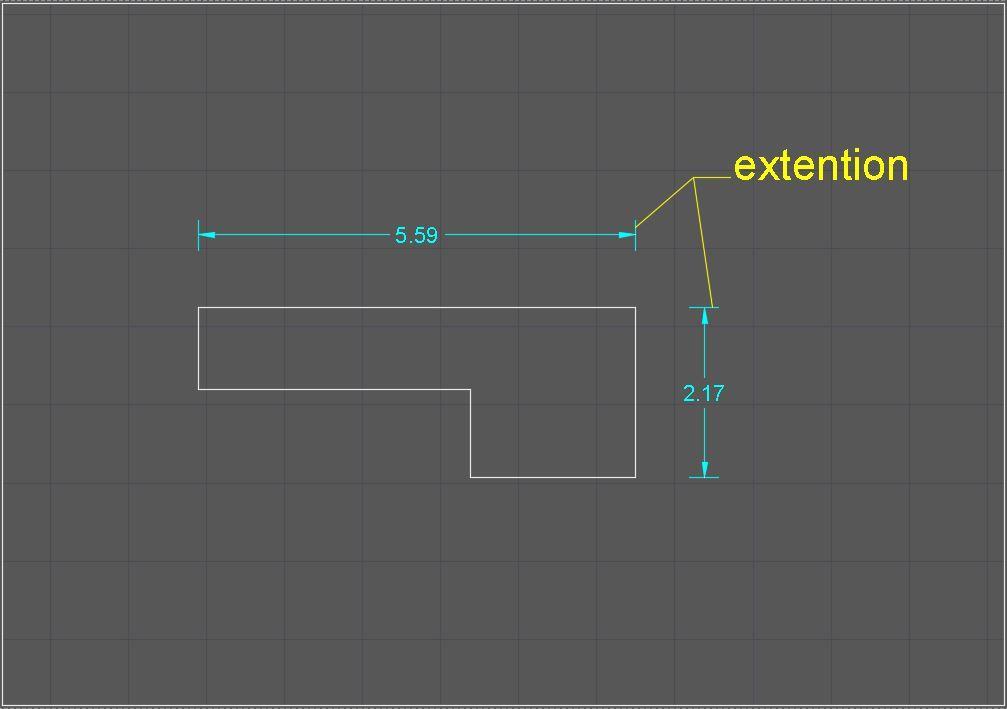

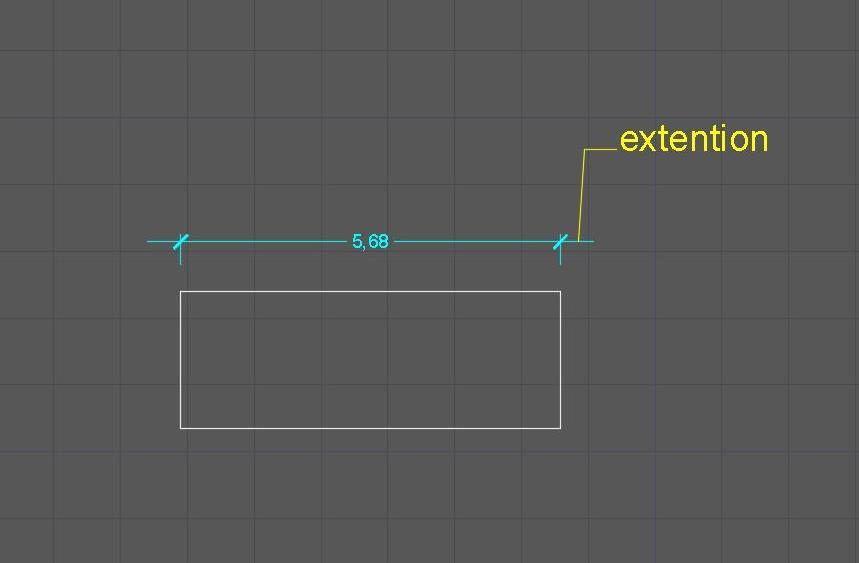

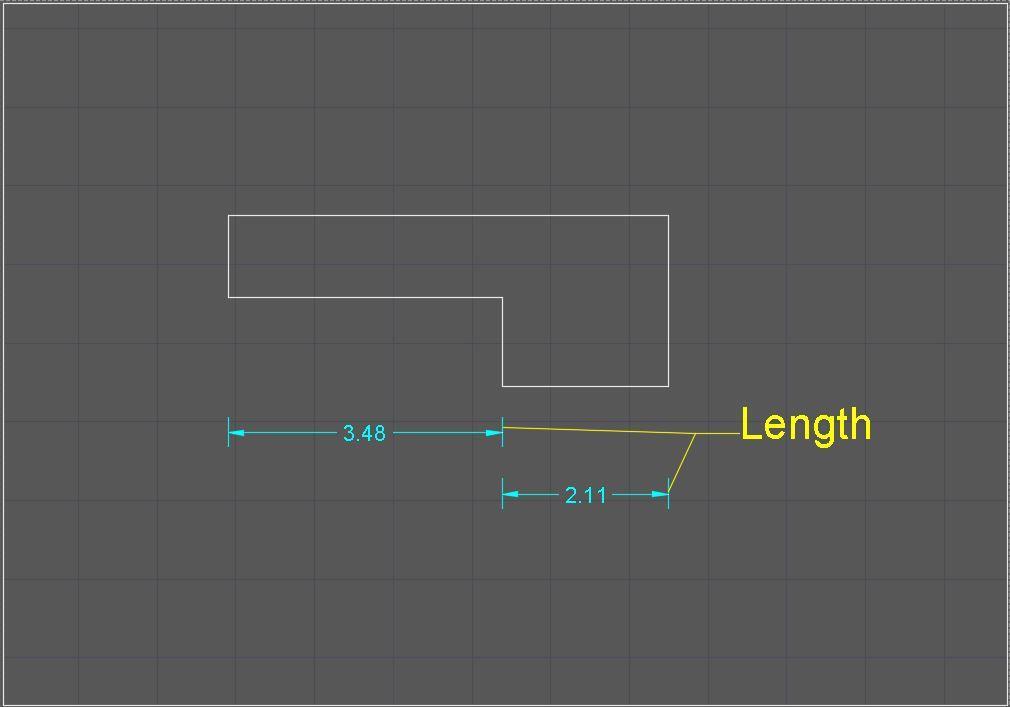

166 Length Ορίζει την τιμή για το μήκος των γραμμών επέκτασης ξεκινώντας από τη γραμμή διάστασης προς το σημείο προέλευσης. Στη εικόνα που βλέπετε επισημαίνεται το μήκος. Copyright 2016 GAELEARNING LTD - All rights reserved 165

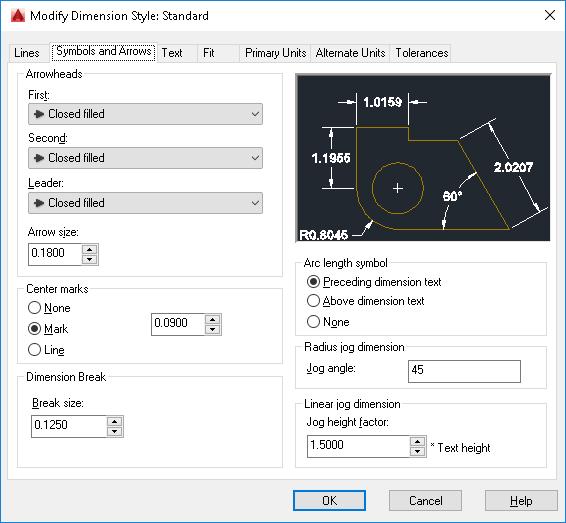

167 4 o Dimension Style Manager-Καρτέλα Symbol & Arrows Για να ανοίξετε το παράθυρο επιλέξτε από το μενού Format, Dimension Style και στη συνέχεια πατήστε στο Modify για το στυλ που θέλετε να τροποποιήσετε από την λίστα. H καρτέλα αυτή ορίζει τη μορφή και την θέση για τα βέλη, τα σημάδια κέντρου και τα σύμβολα μήκους τόξου. Οι ακόλουθες επιλογές εμφανίζονται: Ομάδα Arrowheads First Ορίζει το βέλος για την πρώτη γραμμή διάστασης. Όταν αλλάζετε το πρώτο βέλος, το δεύτερο βέλος αλλάζει αυτόματα ώστε να ταιριάζουν. Second Copyright 2016 GAELEARNING LTD - All rights reserved 166

168 Ορίζει το βέλος για τη δεύτερη γραμμή διάστασης. Leader Ορίζει την αιχμή του βέλους για τις γραμμές οδηγούς. Arrow Size Ορίζει το μέγεθος των βελών. Ομάδα Center Marks Ελέγχει την εμφάνιση των σημαδιών και συμβόλων των κέντρων για τις διαστάσεις διαμέτρου και ακτίνας. Η επιλογή None δεν εμφανίζει καθόλου σημάδι κέντρου. Η επιλογή Mark εμφανίζει ένα σημάδι κέντρου. Και η επιλογή Line εμφανίζει ένα σημάδι κέντρου μαζί με γραμμές οδηγούς. Από το πλαίσιο στα δεξιά ορίζεται το μέγεθος του σημαδιού. Ομάδα Dimension Break Ελέγχει το πλάτος του χάσματος της διάσπασης σε μία διάσταση. Break Size Ορίζει το μέγεθος του χάσματος για τη διάσταση διάσπασης. Στην εικόνα που βλέπετε επισημαίνεται η διάσπαση. Copyright 2016 GAELEARNING LTD - All rights reserved 167

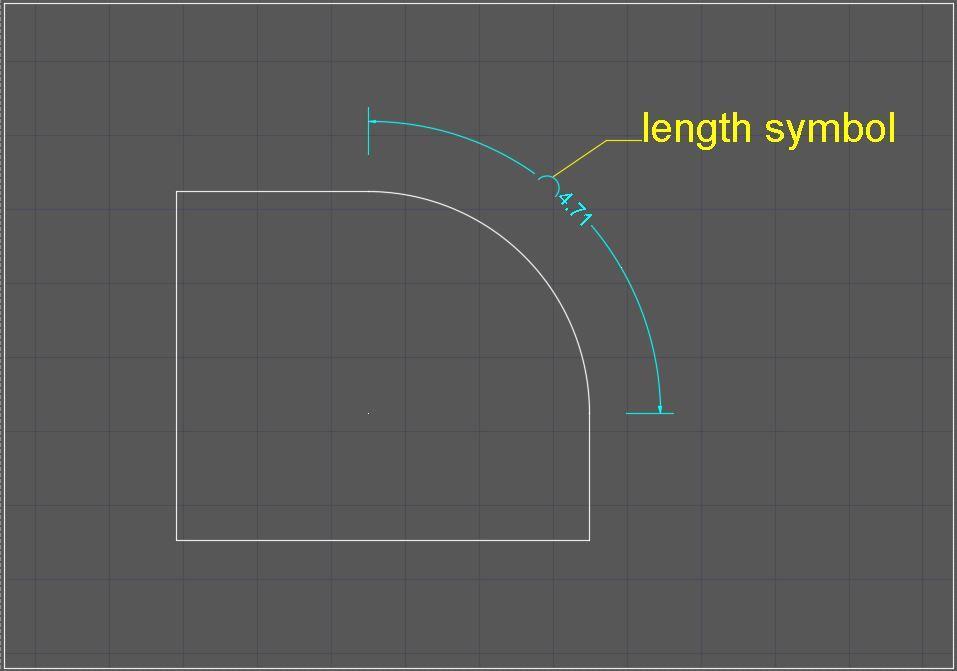

169 Ομάδα Arc Length Symbol Ελέγχει την εμφάνιση του συμβόλου του τόξου σε μια διάσταση μήκους τόξου. Preceding Dimension Text Εμφανίζει το σύμβολο μήκους τόξου πριν από το κείμενο της διάστασης. Above Dimension Text Εμφανίζει σύμβολο μήκους τόξου μετά από το κείμενο της διάστασης. None Καταργεί την εμφάνιση των συμβόλων μήκους τόξου. Στην εικόνα που βλέπετε επισημαίνεται το σύμβολο μήκους τόξου. Copyright 2016 GAELEARNING LTD - All rights reserved 168

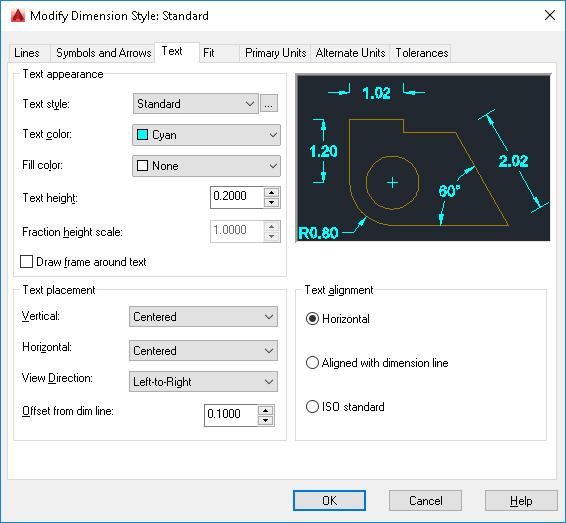

171 5 o Dimension Style Manager-Καρτέλα Text Για να ανοίξετε το παράθυρο επιλέξτε από το μενού Format, Dimension Style και στη συνέχεια πατήστε στο Modify για το στυλ που θέλετε να τροποποιήσετε από την λίστα. H καρτέλα αυτή ορίζει τη μορφή, τη θέση και τη στοίχιση του κειμένου των διαστάσεων. Οι ακόλουθες επιλογές εμφανίζονται: Ομάδα Text Appearance Μπορείτε να ελέγξετε τη μορφή του κειμένου διάστασης και το μέγεθός του. Text Style Εμφανίζει τα διαθέσιμα στυλ κειμένου. Text Style Button Copyright 2016 GAELEARNING LTD - All rights reserved 170

172 Εμφανίζει το πλαίσιο διαλόγου για τα στυλ κειμένου, όπου μπορείτε να δημιουργήσετε ή να τροποποιήσετε τα στυλ κειμένου. Text Color Ορίζει το χρώμα για το κείμενο διαστάσεων. Fill Color Ορίζει το χρώμα για το φόντο του κειμένου διαστάσεων. Text Height Ορίζει το ύψος του κειμένου διαστάσεων. Fraction Height Scale Ορίζει την κλίμακα των κλασμάτων σε σχέση με το κείμενο διαστάσεων. Αυτή η επιλογή είναι διαθέσιμη μόνο όταν έχει επιλεγεί Fractional ως μονάδα μέτρησης στην καρτέλα Primary Units. Draw Frame Around Text Εμφανίζει ένα ορθογώνιο πλαίσιο γύρω από το κείμενο διαστάσεων. Ομάδα Text Placement Ελέγχει την τοποθέτηση του κειμένου διάστασης. Vertical Ορίζει την κάθετη τοποθέτηση του κειμένου διάστασης σε σχέση με τη γραμμή διάστασης. Οι επιλογές περιλαμβάνουν τα ακόλουθα: -Centered: Τοποθετεί το κείμενο διάστασης μεταξύ των δύο τμημάτων της γραμμής διάστασης. -Above: Τοποθετεί το κείμενο διάστασης πάνω από τη γραμμή διάστασης. Copyright 2016 GAELEARNING LTD - All rights reserved 171

173 -Outside: Τοποθετεί το κείμενο διάστασης από την πλευρά της γραμμής διάστασης όσο πιο μακριά γίνεται από το πρώτο καθοριστικό σημείο. -JIS: Τοποθετεί το κείμενο διάστασης ώστε να συμμορφώνονται με τα Πρότυπα της Ιαπωνικής Βιομηχανίας. -Below: Τοποθετεί το κείμενο διάστασης κάτω από το όριο της διάστασης. Horizontal Ελέγχει την οριζόντια τοποθέτηση του κειμένου διάστασης κατά μήκος της γραμμής διάστασης, σε σχέση με τις εσωτερικές γραμμές. Οι επιλογές περιλαμβάνουν τα ακόλουθα: -Centered: Τοποθετεί το κείμενο διάστασης στο κέντρο της γραμμής διάστασης μεταξύ των γραμμών επέκτασης. -At Ext Line 1: Στοιχίζει αριστερά το κείμενο με την πρώτη γραμμή επέκτασης κατά μήκος της γραμμής διάστασης. -At Ext Line 2: Στοιχίζει δεξιά το κείμενο με τη δεύτερη γραμμή επέκτασης κατά μήκος της γραμμής διάστασης. -Over Ext Line 1: Τοποθετεί το κείμενο πάνω ή κατά μήκος της πρώτης γραμμής επέκτασης. -Over Ext Line 2: Τοποθετεί το κείμενο πάνω ή κατά μήκος της δεύτερης γραμμής επέκτασης. View Direction Ελέγχει την κατεύθυνση προβολής του κειμένου. Περιλαμβάνει τις ακόλουθες επιλογές: -Left to right: Από αριστερά προς τα δεξιά -Right to left: Από δεξιά προς τα αριστερά Offset from Dim Line Ορίζει το κενό το οποίο είναι η απόσταση γύρω από το κείμενο διάστασης όταν η γραμμή διάστασης διακόπτεται για να εμφανίσει το κείμενο διάστασης. Στην εικόνα που βλέπετε επισημαίνεται η απόσταση. Copyright 2016 GAELEARNING LTD - All rights reserved 172

174 Ομάδα Text Alignment Ελέγχει τον προσανατολισμό του κειμένου διάστασης. Horizontal Τοποθετεί το κείμενο σε οριζόντια θέση. Aligned with Dimension Line Στοιχίζει το κείμενο με τη γραμμή διάστασης. ISO Standard Στοιχίζει το κείμενο με τη γραμμή διάστασης όταν το κείμενο είναι μέσα στις γραμμές επέκτασης, αλλά ευθυγραμμίζει το κείμενο οριζόντια όταν είναι έξω από τις γραμμές επέκτασης. Παρατηρήστε την εικόνα. Copyright 2016 GAELEARNING LTD - All rights reserved 173

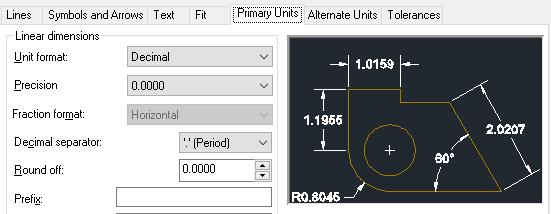

175 Μία πολύ σημαντική παράμετρος είναι ο ορισμός των δεκαδικών ψηφίων για τις διαστάσεις. Αυτό μπορεί να αλλάξει από την καρτέλα Primary Units και στο πεδίο Precision ορίστε τον αριθμό των δεκαδικών ψηφίων για το κείμενο των διαστάσεων. Copyright 2016 GAELEARNING LTD - All rights reserved 174

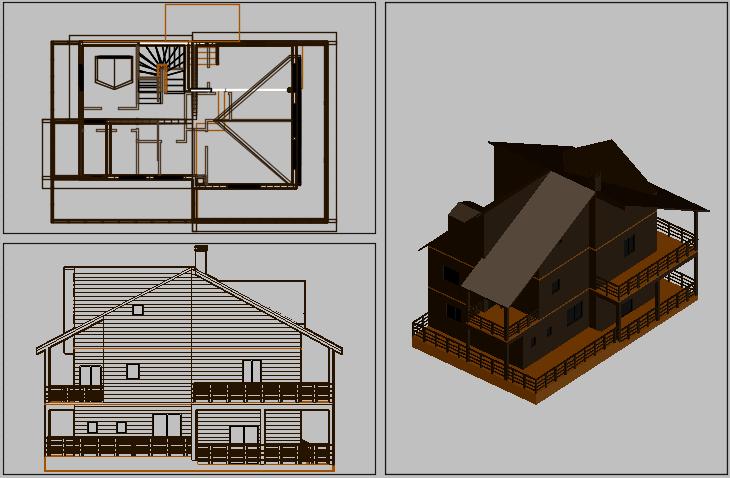

176 6 o Εκτύπωση και δίατάξεις εκτύπωσης Μια διάταξη είναι ένα δισδιάστατο περιβάλλον στο οποίο μπορείτε να καθορίσετε το μέγεθος του χαρτιού σχεδίασης, να δημιουργήσετε πολλαπλές όψεις του μοντέλου σας, και να εισάγετε διαστάσεις για το σχέδιό σας. Υπάρχουν δύο διακριτά περιβάλλοντα εργασίας στα οποία μπορείτε να δημιουργήσετε αντικείμενα σε ένα σχέδιο, το Model space και το Layout space. Μπορείτε να χρησιμοποιήσετε πολλά Layouts για να παρουσιάσετε εξολοκλήρου όλες τις λεπτομέρειες του σχεδίου σας. Μπορείτε να δημιουργήσετε όψεις με διαφορετικές κλίμακες του σχεδίου και παρουσιάζοντας λεπτομέρειες. Το AutoCAD δημιουργεί από προεπιλογή δύο Layouts κατά τη δημιουργία ενός νέου αρχείου. Μπορείτε να προσθέσετε νέα Layouts ή να αντιγράψετε Layouts. Κάθε Layout μπορεί να περιέχει διαφορετικές ρυθμίσεις διαμόρφωσης σελίδας. Σε κάθε Layout μπορείτε να δημιουργήσετε πολλά παράθυρα απόψεων του σχεδίου όπως σας αρέσει. Κάθε παράθυρο διάταξης είναι σαν μια κορνίζα που περιέχει μια προβολή του μοντέλου σε κλίμακα και τον προσανατολισμό που έχετε ορίσει. Copyright 2016 GAELEARNING LTD - All rights reserved 175

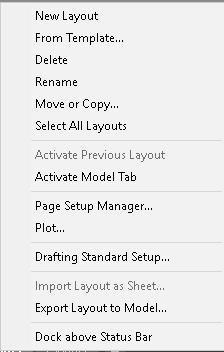

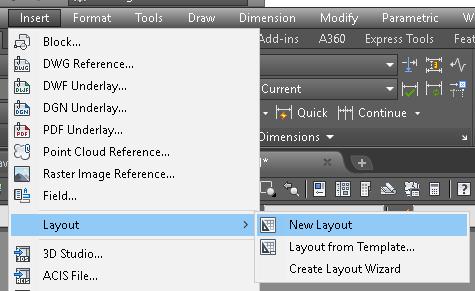

177 Μόλις δημιουργήσετε ένα παράθυρο, μπορείτε να αλλάξετε το μέγεθος, τις ιδιότητές του, καθώς επίσης και την κλίμακα της άποψης που εμφανίζει. Μπορείτε επίσης να καθορίσετε ποια Layers που θα είναι ορατά στο παράθυρο διάταξης. Ενώ βρίσκεστε στο Model, για να δημιουργήσετε ένα νέο Layout μπορείτε να πατήσετε το σύμβολο του συν δίπλα στο υπάρχον Layout ή από το μενού Insert/ Layout και επιλέγοντας New Layout. Το AutoCAD σας ζητάει να ορίσετε το όνομα του Layout. Ορίστε το όνομα για το Layout. Το Layout εμφανίζεται δίπλα στο υπάρχον με το όνομα που ορίσατε. Για να αλλάξετε το όνομα του Layout πατήστε διπλό κλικ πάνω του και ορίστε ένα νέο όνομα. Επίσης μπορείτε να πατήσετε δεξί κλικ και να επιλέξετε Rename. To Layout εμφανίζει την τρέχουσα άποψη του Model σε ένα viewport και σε ένα προεπιλεγμένο μέγεθος χαρτιού. Μπορείτε να επιλέξτε το Viewport και να το διαγράψετε ώστε να δημιουργήσετε ένα άλλο στη συνέχεια. Για να αλλάξετε το μέγεθος του χαρτιού στο Layout πατήστε δεξί κλικ πάνω στο όνομα του Layout και επιλέξτε Page setup manager. Copyright 2016 GAELEARNING LTD - All rights reserved 176

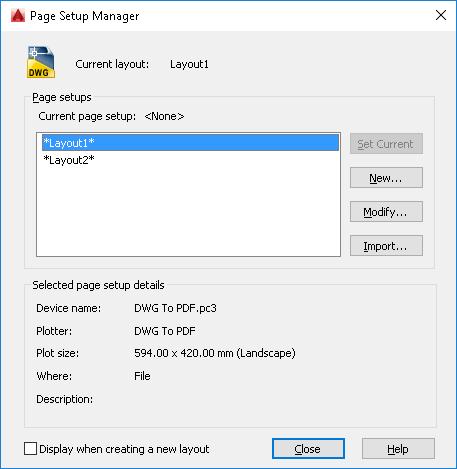

178 Ανοίγει το παράθυρο Page setup manager στο οποίο φαίνονται τα Layouts που υπάρχουν στο αρχείο με το όνομα του εκτυπωτή, το μέγεθος χαρτιού και κάποιες περιγραφές. Με επιλεγμένο το Layout πατήστε στο Modify. Ανοίγει το παράθυρο Page Setup για το επιλεγμένο Layout. Copyright 2016 GAELEARNING LTD - All rights reserved 177

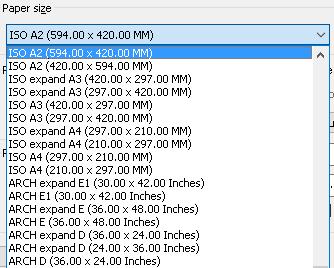

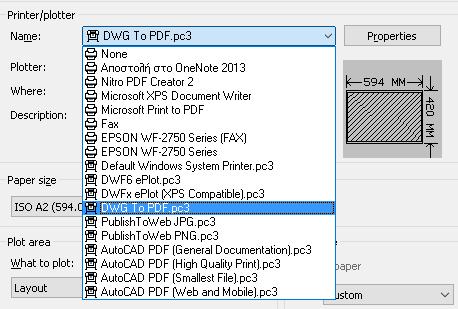

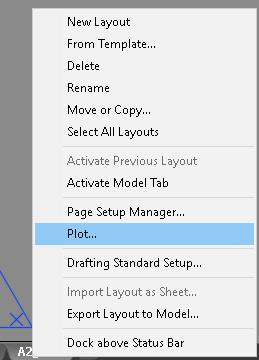

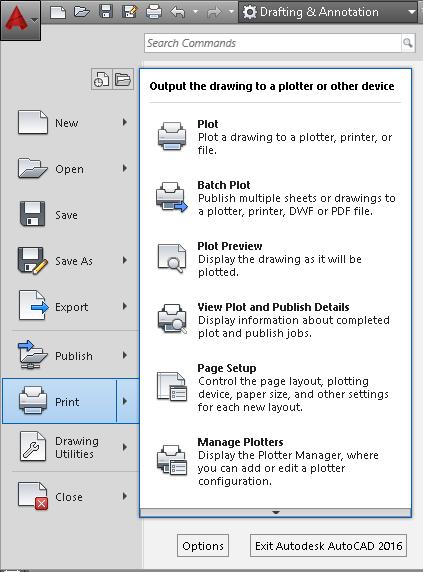

179 Στο παράθυρο αυτό μπορείτε να ορίσετε τον εκτυπωτή, το μέγεθος του χαρτιού, την κλίμακα, την περιοχή εκτύπωσης, το στυλ εκτύπωσης και διάφορες άλλες επιλογές εκτύπωσης. Για να ορίσετε εκτυπωτή πατήστε στο βέλος της αναπτυσσόμενης λίστας στην ομάδα Printer/Plotter και στο πεδίο Name και επιλέξτε τον εκτυπωτή που θέλετε. Μπορείτε βέβαια να επιλέξετε το εκτυπωτή που έχετε εγκαταστημένο για να εκτυπώνετε κατευθείαν σε αυτόν. Αφού ορίσετε εκτυπωτή πατήστε στην αναπτυσσόμενη λίστα στην ομάδα Paper Size για να επιλέξετε το μέγεθος χαρτιού. Ανάλογα τον εκτυπωτή που έχετε επιλέξει εμφανίζονται και τα κατάλληλα μεγέθη χαρτιού. Δηλαδή αν έχετε επιλέξει έναν εκτυπωτή A3 δεν θα εμφανίζονται στη λίστα Paper Size μεγέθη χαρτιού μεγαλύτερα από A3. Copyright 2016 GAELEARNING LTD - All rights reserved 178

180 Στην ομάδα Plot Area ορίζετε τι θα εκτυπώνετε. Στην λίστα What to plot εμφανίζονται τέσσερις επιλογές. Στην ομάδα Plot Scale είναι σημαντικό να ορίσετε μία συσχέτιση μονάδων με βάση τα χιλιοστά στο χαρτί και τις μονάδες στο model. Όταν έχετε ορίσει στο αρχείο μονάδα μέτρησης μέτρα τότε στο πρώτο πεδίο της κλίμακας ορίστε την τιμή 1000 με επιλεγμένη μονάδα mm. Στο δεύτερο πεδίο της κλίμακας αφήστε την τιμή 1. Αυτό γίνεται για να μπορείτε στη συνέχεια να ορίζετε διαφορετικές κλίμακες στο viewport του Layout και να βλέπετε αν το σχέδιό σας χωράει στο χαρτί που έχετε ορίσει και στην κλίμακα που έχετε ορίσει. Αν στο αρχείο η μονάδα μέτρησης είναι χιλιοστά τότε αφήνετε και στα δύο πεδία της κλίμακας την τιμή 1. Αν είναι εκατοστά τότε ορίζετε στο πρώτο πεδίο την τιμή 10. Πατήστε Close για να κλείσετε το παράθυρο Page setup Manager. Copyright 2016 GAELEARNING LTD - All rights reserved 179

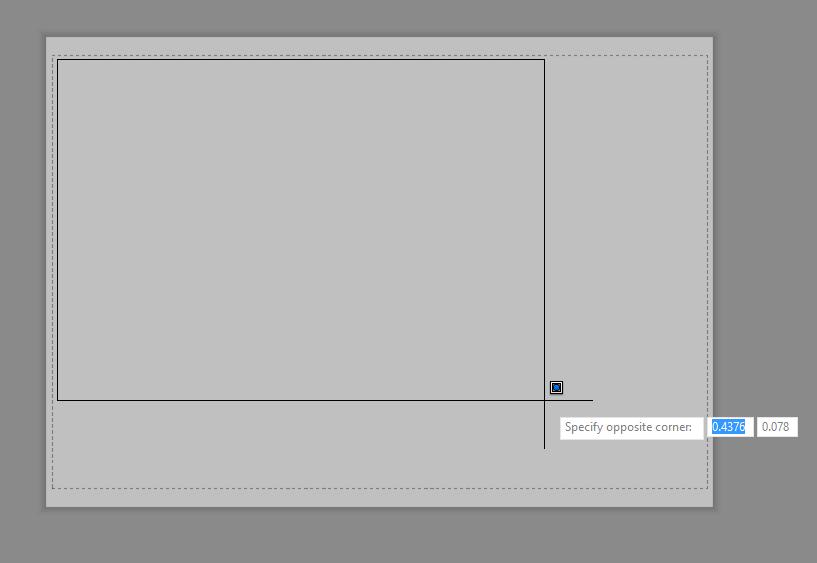

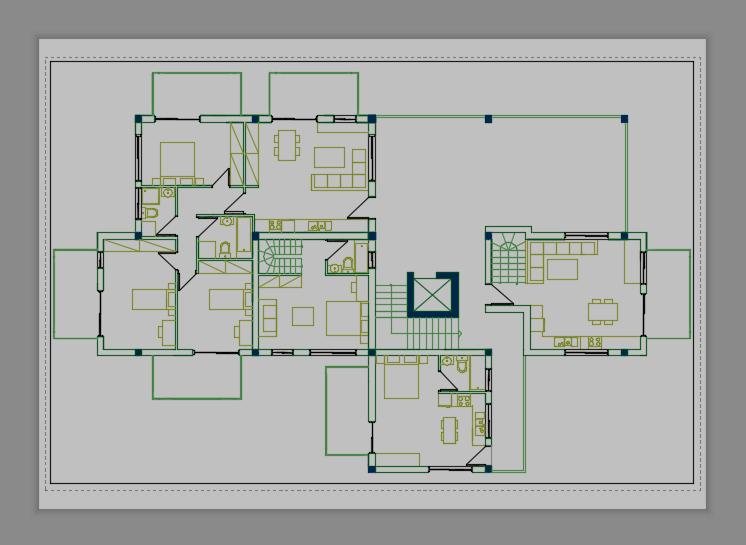

181 Όταν βρίσκεστε στο Layout στη Ribbon εμφανίζεται η καρτέλα Layout μέσω της οποίας έχετε πρόσβαση δε διάφορα εργαλεία. Για να δημιουργήσετε ένα νέο Viewport πατήστε στην επιλογή Rectangular, κάντε ένα κλικ για να ορίσετε την πάνω αριστερή γωνία και στη συνέχεια κάντε δεύτερο κλικ για την κάτω δεξιά γωνία. Όπως δημιουργείτε ένα rectangle. Το Viewport πρέπει να βρίσκετε μέσα στα όρια εκτύπωσης του Layout. Τα όρια εκτύπωσης φαίνονται με διακεκομμένη γραμμή. Το σχέδιο προσαρμόζετε αυτόματα σε κλίμακα τέτοια ώστε να φαίνεται ολόκληρο μέσα στα όρια του Viewport. Copyright 2016 GAELEARNING LTD - All rights reserved 180

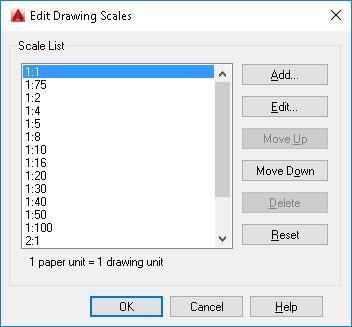

182 Για να αλλάξετε κλίμακα επιλέξτε το Viewport και δεξιά στη γραμμή κατάστασης εμφανίζεται η κλίμακα του επιλεγμένου Viewport. Πατήστε στο βέλος για να ανοίξει η λίστα με τις προτεινόμενες κλίμακες. Επιλέξτε την κλίμακα που θέλετε και παρατηρήστε αν χωράει όλο το σχέδιο μέσα στο Viewport. Μπορείτε να πειραματιστείτε με διάφορες κλίμακες ώστε να βρείτε την κατάλληλη. Αν εξακολουθείτε να μη μένετε ικανοποιημένοι με το αποτέλεσμα τότε πρέπει να αλλάξετε μέγεθος χαρτιού και να δοκιμάσετε ξανά σε ένα νέο Viewport. Αν θέλετε να εισάγετε μία διαφορετική κλίμακα η οποία δεν υπάρχει στη λίστα, πρέπει να επιλέξετε από τη λίστα με τις κλίμακες Custom. Ανοίγει το παράθυρο Drawing Scales μέσω του οποίου μπορείτε να προσθέσετε ή να επεξεργαστείτε μία κλίμακα. Για να προσθέσετε κλίμακα πατήστε στο Add. Copyright 2016 GAELEARNING LTD - All rights reserved 181

183 Ανοίγει το παράθυρο Add Scale. Στο Scale Name ορίστε το όνομα της κλίμακας και στη συνέχεια στο πεδίο Scale properties ορίστε στο Paper Units το 1 και στο Drawing Units την μονάδα της κλίμακας που θέλετε. Πατήστε οκ για να κλείσετε και στα δύο παράθυρα. Στη συνέχεια αν επιλέξετε το Viewport, και αναπτύξετε τη λίστα με τις κλίμακες θα εμφανίζεται και κλίμακα που προσθέσατε. Για να εκτυπώσετε τώρα το Layout πατήστε δεξί κλικ πάνω στο όνομά του και επιλέξτε Plot ή πατήστε στο κουμπί AutoCAD ενώ βρίσκεστε στο Layout και επιλέξτε Print. Εμφανίζεται το παράθυρο Plot. Εδώ το μόνο που χρειάζεται να κάνετε είναι να πατήσετε το ΟΚ εφόσον τις ρύθμισες για τον εκτυπωτή και το χαρτί τις ορίσατε πριν. Copyright 2016 GAELEARNING LTD - All rights reserved 182

Δείτε περισσότερα
