Αριθμός σειράς συγκροτήματος καθρέπτη (εσωεξωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς εσωεξωλέμβιου κινητήρα

Transcript

1 Στοιχεία αναγνώρισης Καταγράψτε τις εξής πληροφορίες: Μοντέλο κινητήρα και ιπποδύναμη Αριθμός σειράς κινητήρα Αριθμός σειράς συγκροτήματος καθρέπτη (εσωεξωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς εσωεξωλέμβιου κινητήρα 1206 Μοντέλο κιβωτίου ταχυτήτων (εσωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς κιβωτίου ταχυτήτων Καλώς ήρθατε Αριθμός προπέλας Βήμα Διάμετρος Αριθμός αναγνώρισης κύτους (HIN) Κατασκευαστής σκάφους Μοντέλο σκάφους Μήκος Αριθμός πιστοποίησης εκπομπής καυσαερίων Ημερομηνία αγοράς Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των μηχανολογικών στοιχείων του συγκροτήματος κινητήρα Mercury MerCruiser. Όταν επικοινωνείτε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για θέματα σέρβις, να αναφέρετε πάντοτε τους αριθμούς μοντέλου και σειράς. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά τον χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Mercury Mrine, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών ή σχεδίων, χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις γι αυτήν. Mercury Mrine, Fond du Lc, Wisconsin, U.S.A. Εκτυπώθηκε στις Η.Π.Α. 2007, Mercury Mrine Τα Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, #1 On The Wter, Alph, Brvo, Pro Mx, OptiMx, Sport-Jet, K-Plnes, MerCthode, RideGuide, SmrtCrft, Zero Effort, M με το λογότυπο με τα κύματα, Mercury με το λογότυπο με τα κύματα και το λογότυπο SmrtCrft είναι όλα σήματα κατατεθέντα της Brunswick Corportion. Το λογότυπο Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion. Έχετε επιλέξει ένα από τα κορυφαία συγκροτήματα κινητήρα θαλάσσης της αγοράς. Τα σχεδιαστικά χαρακτηριστικά του το καθιστούν εύκολο στον χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα της Mercury MerCruiser. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Mercury MerCruiser 2007 Mercury Mrine Κινητήρες 5.7L TKS - εσωλέμβια μοντέλα και Tow Sport *860174M61* M61

2 Μήνυμα εγγύησης Διαβάστε ολόκληρο το εγχειρίδιο Ειδοποίηση Το προϊόν που αγοράσατε συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Mrine, οι όροι της οποίας παρατίθενται στις ενότητες σχετικά με την εγγύηση αυτού του εγχειριδίου. Η δήλωση εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για τον βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Τα προϊόντα της Mercury Mrine είναι σχεδιασμένα και κατασκευασμένα έτσι ώστε να συμμορφώνονται με τα δικά μας στάνταρ υψηλής ποιότητας, τα βιομηχανικά πρότυπα και τους βιομηχανικούς κανονισμούς που εφαρμόζονται, καθώς και με ορισμένους κανονισμούς εκπομπών. Στη Mercury Mrine κάθε κινητήρας τίθεται σε λειτουργία και δοκιμάζεται πριν συσκευαστεί για αποστολή ώστε να βεβαιωθούμε ότι το προϊόν είναι έτοιμο για χρήση. Επιπλέον, ορισμένα προϊόντα της Mercury Mrine δοκιμάζονται σε ελεγχόμενο και παρακολουθούμενο περιβάλλον, για μέχρι και 10 λειτουργίας του κινητήρα, ώστε να διαπιστωθεί και να καταγραφεί η συμβατότητα με τα πρότυπα και τους κανονισμούς που εφαρμόζονται. Όλα τα προϊόντα της Mercury Mrine, που πωλούνται καινούρια, καλύπτονται από την ισχύουσα περιορισμένη εγγύηση, είτε συμμετείχε είτε δεν συμμετείχε ο κινητήρας σε ένα από τα προγράμματα δοκιμών που περιγράφονται παραπάνω. ΣΗΜΑΝΤΙΚΟ: Εάν δεν είναι δυνατή η κατανόηση μέρους του εγχειριδίου, επικοινωνήστε με τον αντιπρόσωπο για πρακτική επίδειξη των διαδικασιών εκκίνησης και λειτουργίας του κινητήρα. Σε όλη αυτήν την έκδοση και στο συγκρότημα κινητήρα σας, οι επισημάνσεις "Κίνδυνος", "Προειδοποίηση", "Προσοχή" και "Ειδοποίηση", συνοδευόμενες από το διεθνές σύμβολο ΚΙΝΔΥΝΟΥ! χρησιμοποιούνται για να επιστήσουν την προσοχή του ατόμου που εγκαθιστά/χειρίζεται το προϊόν σε ειδικές οδηγίες που αφορούν συγκεκριμένες εργασίες ή χειρισμούς, των οποίων η εσφαλμένη ή πλημμελής εκτέλεση ενδέχεται να προκαλέσει κινδύνους. Αυτές οι προειδοποιήσεις ασφαλείας συμμορφώνονται με το πρότυπο ANSI Ζ για τις πληροφορίες ασφαλείας προϊόντων σε εγχειρίδια, οδηγίες χρήσης και άλλα σχετικά υλικά που αφορούν τα προϊόντα. Τηρήστε τις προσεκτικά. Αυτές οι προειδοποιήσεις κινδύνων δεν μπορούν αυτές καθαυτές να εξαλείψουν τους κινδύνους που επισημαίνουν. Η αυστηρή τήρηση αυτών των ειδικών οδηγιών κατά την εκτέλεση των εργασιών σε συνδυασμό με τον χειρισμό με βάση τη λογική αποτελούν τα σπουδαιότερα μέτρα πρόληψης ατυχημάτων.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρό ή σοβαρότερο τραυματισμό.

3 ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. ΣΗΜΑΝΤΙΚΟ: Προσδιορίζει πληροφορίες που είναι αναγκαίες για την επιτυχή ολοκλήρωση της εργασίας. ΣΗΜΕΙΩΣΗ: Επισημαίνει πληροφορίες που βοηθούν στην κατανόηση ενός συγκεκριμένου βήματος ή μιας ενέργειας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και του εξοπλισμού του, καθώς και για την ασφάλεια των επιβατών. Συνιστούμε στο χειριστή να διαβάσει το παρόν εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, προκειμένου να κατανοήσει πλήρως τις οδηγίες λειτουργίας του συγκροτήματος κινητήρα, καθώς και όλων των σχετικών εξαρτημάτων, πριν από τη χρήση του σκάφους.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα.

4

5 ΠΊΝΑΚΑς ΠΕΡΙΕΧΟΜΈΝΩΝ Ενότητα 1 - Εγγύηση Καταχώρηση εγγύησης: Ηνωμένες Πολιτείες και Καναδάς...2 Καταχώριση εγγύησης: Εκτός των Η.Π.Α. και του Καναδά...2 Mεταβίβαση εγγύησης...3 Σχέδιο προστασίας προϊόντος Mercury: Ηνωμένες Πολιτείες και Καναδάς...4 Περιορισμένη εγγύηση της Mercury MerCruiser (μόνο για βενζινοκίνητα προϊόντα) Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα)...4 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα)...5 Περιορισμένη εγγύηση 4 ετών κατά της διάβρωσης: Εσωεξωλέμβια μοντέλα SeCore με βενζινοκινητήρες Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα)...6 Πίνακες Παγκόσμιας Εγγύησης...7 Πίνακας εγγύησης καταναλωτικών εφαρμογών...7 Πίνακας εγγύησης επαγγελματικών εφαρμογών...8 Πίνακας εγγύησης εφαρμογών Δημοσίου...8 Πρόγραμμα Πιστοποίησης Ποιότητας Εγκατάστασης Mercury...9 Ετικέτα πληροφοριών ελέγχου εκπομπών...10 Ευθύνη κατόχου...11 Πινακίδα αστέρων πιστοποίησης εκπομπών...11 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Διακόπτης σβησίματος με αναδέτη...14 Σύστημα οργάνων...15 Αναλογικοί δείκτες...15 Τηλεχειριστήρια...16 Χαρακτηριστικά επί του πίνακα...16 Χαρακτηριστικά επί της κονσόλας...17 Προστασία ηλεκτρικού συστήματος από υπερφόρτωση Κινητήρες με καρμπυρατέρ...17 Προειδοποιητικό ακουστικό σύστημα...19 Δοκιμή του προειδοποιητικού ακουστικού συστήματος...20 Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους..22 Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα...24 Επαρκής αερισμός...24 Ανεπαρκής αερισμός...24 Βασικός χειρισμός του σκάφους...25 Καθέλκυση και λειτουργία του σκάφους...25 Πίνακα λειτουργίας...25 Εκκίνηση και σβήσιμο του κινητήρα...26 Εκκίνηση του κινητήρα...26 Σβήσιμο του κινητήρα...26 Λειτουργία μόνο για το γκάζι...27 Λειτουργία σε θερμοκρασία παγετού...27 Τάπα αποστράγγισης και αντλία υδροσυλλέκτη...27 Προστασία των ατόμων που βρίσκονται στο νερό...27 Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας...27 Όταν το σκάφος είναι ακίνητο...28 Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi Performnce)...28 Ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots)...28 Σκάφη με ανοικτό μπροστινό κατάστρωμα...28 Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος...29 Αναπηδήσεις σε κύματα και απόνερα...29 Πρόσκρουση σε αντικείμενα κάτω από το νερό..30 Συνθήκες που επηρεάζουν τη χρήση...31 Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους...31 Πυθμένας σκάφους...31 Σπηλαίωση...31 Υψόμετρο και κλίμα...31 Ξεκινώντας...32 Περίοδος στρωσίματος 20 ωρών...32 Μετά την περίοδο στρωσίματος...32 Έλεγχος στο τέλος της πρώτης σεζόν M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα i

6 Ενότητα 4 - Προδιαγραφές Σ.α.λ. κρουαζιέρας...34 Απαιτήσεις καυσίμου Ποιότητα καυσίμων Χρήση βενζινών «νέου τύπου» (οξυγονωμένων) (μόνο για τις Η.Π.Α.)...34 Βενζίνες που περιέχουν αλκοόλες...34 Λάδι μηχανής...35 Προδιαγραφές κινητήρα...36 Προδιαγραφές υγρών Κινητήρας...36 Κιβώτιο ταχυτήτων Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Ευθύνες αντιπροσώπου Συντήρηση...40 Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονοδιάγραμμα συντήρησης Μοντέλα με εξωλέμβια...42 Τακτική Συντήρηση Αρχή κάθε ημέρας Στο τέλος κάθε ημέρας Εβδομαδιαία...42 Κάθε δύο μήνες ή Προγραμματισμένη συντήρηση...42 Μετά την αρχική περίοδο στρωσίματος 20 ωρών...42 Κάθε 100 χρήσης ή ετησίως, όποιο από τα δύο συμβεί πρώτα...43 Κάθε 300 ή 3 χρόνια...43 Ημερολόγιο συντήρησης...43 Στεγανή βίδα μίγματος καρμπυρατέρ...44 Λάδι μηχανής...44 Έλεγχος...44 Πλήρωση...44 Αλλαγή λαδιού και φίλτρου Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα Αντλία αποστράγγισης λαδιού κινητήρα...46 Αλλαγή του φίλτρου...46 Υγρό κιβωτίου ταχυτήτων Έλεγχος ενώ ο κινητήρας είναι ζεστός...47 Έλεγχος ενώ ο κινητήρας είναι κρύος Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος...48 Πλήρωση...49 Αλλαγή Καθαρισμός της φλογοπαγίδας Θετική βαλβίδα εξαέρωσης κάρτερ (PCV)...50 Αλλαγή Αλλαγή φίλτρου καυσίμου διαχωρισμού νερού..51 Λίπανση...52 Ντίζα γκαζιού...52 Σύνδεσμος κιβωτίου ταχυτήτων...52 Ιμάντας σερπεντίνη μετάδοσης κίνησης...54 Έλεγχος...54 Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης...55 Έκπλυση του συγκροτήματος κινητήρα Εσωλέμβιες Tow Sports...57 Μπαταρία...59 Ενότητα 6 - Αποθήκευση Ψυχρός καιρός ή παρατεταμένη αποθήκευση Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση...62 Προετοιμασία κινητήρα και συστήματος καυσίμου Αποστράγγιση του συστήματος θαλασσινού νερού Προσδιορισμός συστήματος αποστράγγισης...65 Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα...65 Σύστημα χειροκίνητης αποστράγγισης ενός σημείου...66 Σύστημα χειροκίνητης αποστράγγισης τριών σημείων Σύστημα αποστράγγισης πολλαπλών σημείων (MPD)...66 Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα...67 Σκάφος στο νερό Σκάφος έξω από το νερό...70 Σελίδα ii M61 ΔΕΚΈΜΒΡΙΟς 2006

7 Σύστημα χειροκίνητης αποστράγγισης ενός σημείου...72 Σκάφος στο νερό...72 Σκάφος έξω από το νερό...73 Σύστημα χειροκίνητης αποστράγγισης τριών σημείων...74 Σκάφος στο νερό...74 Σκάφος έξω από το νερό...75 Σύστημα αποστράγγισης πολλαπλών σημείων (MPD)...76 Σκάφος έξω από το νερό...76 Σκάφος στο νερό...78 Αποθήκευση μπαταρίας...80 Προετοιμασία για να επανατεθεί το συγκρότημα κινητήρα σε λειτουργία...80 Βαλβίδα έρματος...81 Ενότητα 7 - Αντιμετώπιση προβλημάτων Η μίζα δε γυρίζει τον κινητήρα ή τον γυρίζει αργά...84 Ο κινητήρας δεν παίρνει εμπρός ή παίρνει εμπρός με δυσκολία...84 Ο κινητήρας δε λειτουργεί κανονικά, παρουσιάζεται ρετάρισμα και/ή αντεμπρησμός...84 Χαμηλή απόδοση...84 Υπερβολική θερμοκρασία κινητήρα...85 Ανεπαρκής θερμοκρασία κινητήρα...85 Χαμηλή πίεση λαδιού κινητήρα...85 Η μπαταρία δε φορτίζει...85 Το τηλεχειριστήριο δε λειτουργεί κανονικά, κολλάει, έχει υπερβολικό τζόγο ή κάνει ασυνήθιστο θόρυβο...85 Το τιμόνι δεν γυρίζει ομαλά ή γυρίζει σπασμωδικά...86 Ενότητα 8 - Πληροφορίες για την εξυπηρέτηση πελατών Παροχή τεχνικής βοήθειας στους ιδιοκτήτες...88 Σέρβις στην περιοχή σας...88 Εξυπηρέτηση εκτός της περιοχής σας...88 Κλοπή του συγκροτήματος κινητήρα...88 Τι πρέπει να προσέξετε σε περίπτωση βύθισης...88 Ανταλλακτικά σέρβις...88 Πληροφορίες για ανταλλακτικά και παρελκόμενα...89 Επίλυση προβλημάτων...89 Γραφεία εξυπηρέτησης της Mercury Mrine...90 Παραγγελία έντυπου υλικού...90 Ηνωμένες Πολιτείες και Καναδάς...90 Εκτός Η.Π.Α. και Καναδά M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα iii

8 Σελίδα iv M61 ΔΕΚΈΜΒΡΙΟς 2006

9 Πίνακας περιεχομένων Ενότητα 1 - Εγγύηση Ενότητα 1 - Εγγύηση 1 Καταχώρηση εγγύησης: Ηνωμένες Πολιτείες και Καναδάς... 2 Καταχώριση εγγύησης: Εκτός των Η.Π.Α. και του Καναδά... 2 Mεταβίβαση εγγύησης... 3 Σχέδιο προστασίας προϊόντος Mercury: Ηνωμένες Πολιτείες και Καναδάς... 4 Περιορισμένη εγγύηση της Mercury MerCruiser (μόνο για βενζινοκίνητα προϊόντα) - Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα)... 4 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης- Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα)... 5 Περιορισμένη εγγύηση 4 ετών κατά της διάβρωσης: Εσωεξωλέμβια μοντέλα SeCore με βενζινοκινητήρες - Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα)... 6 Πίνακες Παγκόσμιας Εγγύησης... 7 Πίνακας εγγύησης καταναλωτικών εφαρμογών... 7 Πίνακας εγγύησης επαγγελματικών εφαρμογών... 8 Πίνακας εγγύησης εφαρμογών Δημοσίου... 8 Πρόγραμμα Πιστοποίησης Ποιότητας Εγκατάστασης Mercury... 9 Ετικέτα πληροφοριών ελέγχου εκπομπών Ευθύνη κατόχου Πινακίδα αστέρων πιστοποίησης εκπομπών M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 1

10 Ενότητα 1 - Εγγύηση Καταχώρηση εγγύησης: Ηνωμένες Πολιτείες και Καναδάς Για να διασφαλίσετε ότι η κάλυψή σας από την εγγύηση θα αρχίσει χωρίς καθυστέρηση, ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος. Η κάρτα καταχώρησης εγγύησης αναγράφει το ονοματεπώνυμο και τη διεύθυνση του αρχικού αγοραστή, το μοντέλο και τους αριθμούς σειράς του προϊόντος, την ημερομηνία πώλησης, το είδος της χρήσης και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του αντιπροσώπου πώλησης. Ο αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. Όταν αγοράσετε το προϊόν θα σας δοθεί μια προσωρινή κάρτα καταχώρησης εγγύησης ιδιοκτήτη. Αφού η κάρτα καταχώρησης εγγύησης ληφθεί από το εργοστάσιο, θα λάβετε από τη Mercury MerCruiser έναν οδηγό πόρων ιδιοκτήτη, στον οποίο θα περιλαμβάνεται η βεβαίωση της καταχώρησης της εγγύησής σας. Εάν δεν λάβετε τον οδηγό πόρων ιδιοκτήτη εντός 60 ημερών από την ημερομηνία πώλησης, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπό σας. Ο αντιπρόσωπος πώλησης φροντίζει πάντα να μένετε ικανοποιημένοι από τα προϊόντα μας, και γι αυτόν το λόγο πρέπει να επιστρέψετε σε αυτόν το προϊόν για το σέρβις που καλύπτεται από την εγγύηση. Η εγγύηση προϊόντος αρχίζει να ισχύει μετά την καταχώρηση του προϊόντος στο εργοστάσιο. ΣΗΜΕΙΩΣΗ: Το εργοστάσιο και ο αντιπρόσωπος οφείλουν να διατηρούν λίστες καταχώρησης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που απαιτηθεί ειδοποίηση για ανάκληση για λόγους ασφαλείας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας Σκαφών. Μπορείτε να αλλάξετε τη διεύθυνσή σας ανά πάσα στιγμή, συμπεριλαμβανομένου και του χρόνου της αίτησης για επισκευή υπό την εγγύηση, καλώντας τη Mercury MerCruiser ή αποστέλλοντας μία επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα διεύθυνση και το σειριακό αριθμό του κινητήρα στο τμήμα εγγραφής εγγυήσεων της Mercury MerCruiser. Ο αντιπρόσωπός σας μπορεί επίσης να επεξεργαστεί αυτές τις αλλαγές στοιχείων. Οι πελάτες ή οι αντιπρόσωποι των Ηνωμένων Πολιτειών μπορούν να επικοινωνήσουν με: Mercury Mrine Αttn: Wrrnty Registrtion Deprtment W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Οι πελάτες ή οι αντιπρόσωποι του Καναδά μπορούν να επικοινωνήσουν με: Mercury Mrine Cnd Limited 2395 Medowpine Blvd. Mississug, ON Cnd, L5N 7W6 Φαξ Καταχώριση εγγύησης: Εκτός των Η.Π.Α. και του Καναδά Για να διασφαλίσετε ότι η κάλυψή σας από την εγγύηση θα αρχίσει χωρίς καθυστέρηση, ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο διανομέα που είναι υπεύθυνος για τη διαχείριση καταχωρήσεων και αξιώσεων εγγύησης στην περιοχή σας. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

11 Mεταβίβαση εγγύησης Ενότητα 1 - Εγγύηση Η κάρτα καταχώρησης εγγύησης αναγράφει το ονοματεπώνυμο και τη διεύθυνσή σας, το μοντέλο και τους αριθμούς σειράς του προϊόντος, την ημερομηνία πώλησης και το είδος της χρήσης καθώς και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του αντιπρόσωπου και του διανομέα πώλησης. Ο διανομέας ή ο αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. Αμέσως μετά την πλήρη συμπλήρωση της κάρτας από τον αντιπρόσωπο ή το διανομέα πώλησης, ΠΡΕΠΕΙ να σας δοθεί ένα αντίγραφο της κάρτας καταχώρησης εγγύησης, οριζόμενο ως αντίγραφο αγοραστή. Η κάρτα αυτή αντιπροσωπεύει το αναγνωριστικό καταχώρισής σας στο εργοστάσιο. Κρατήστε την κάρτα, γιατί αν ποτέ ζητήσετε σέρβις εγγύησης για το συγκεκριμένο προϊόν, ο αντιπρόσωπός σας μπορεί να σας ζητήσει την κάρτα καταχώρισης εγγύησης για να επαληθεύσει την ημερομηνία αγοράς και να χρησιμοποιήσει τα στοιχεία της κάρτας για να ετοιμάσει τα έντυπα της αίτησης εγγύησης. Σε ορισμένες χ, ο διανομέας εκδίδει μια μόνιμη (πλαστική) κάρτα καταχώρησης εγγύησης εντός 30 ημερών από τη λήψη του αντιγράφου εργοστασίου της κάρτας καταχώρησης εγγύησης από το διανομέα ή τον αντιπρόσωπο. Εάν λάβετε την πλαστική κάρτα καταχώρησης εγγύησης, μπορείτε να πετάξετε το αντίγραφο αγοραστή που λάβατε από τον διανομέα ή τον αντιπρόσωπο όταν αγοράσατε το προϊόν σας. Ρωτήστε τον διανομέα ή τον αντιπρόσωπο για να μάθετε αν το πρόγραμμα έκδοσης πλαστικής κάρτας ισχύει στην περίπτωσή σας. Για περαιτέρω πληροφορίες σχετικά με την κάρτα καταχώρησης εγγύησης και τη σχέση της με την επεξεργασία της αίτησης εγγύησης, ανατρέξτε στη Διεθνή Εγγύηση. Δείτε τον πίνακα περιεχομένων. ΣΗΜΕΙΩΣΗ: Το εργοστάσιο και ο αντιπρόσωπος οφείλουν να διατηρούν λίστες καταχώρησης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που απαιτηθεί ειδοποίηση για ανάκληση για λόγους ασφαλείας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας Σκαφών. Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, του ονοματεπώνυμου και της διεύθυνσης του νέου ιδιοκτήτη και του αριθμού σειράς κινητήρα. Στις Η.Π.Α., στείλτε τα στοιχεία στη διεύθυνση: Mercury Mrine Αttn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Στον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Mercury Mrine Cnd Limited 2395 Medowpine Blvd. Mississug, ON Cnd, L5N 7W6 Φαξ Κατά τη διαδικασία μεταβίβασης της εγγύησης, η Mercury Mrine θα αποστείλει ταχυδρομικώς στο νέο ιδιοκτήτη επαλήθευση της καταχώρισης. Η υπηρεσία αυτή παρέχεται δωρεάν. Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με τον πλησιέστερο διανομέα M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 3

12 Ενότητα 1 - Εγγύηση Σχέδιο προστασίας προϊόντος Mercury: Ηνωμένες Πολιτείες και Καναδάς (Εξαιρούνται ορισμένα προϊόντα απόδοσης, εγκαταστάσεις τριπλού κινητήρα και εμπορικές εφαρμογές.) Το πρόγραμμα προστασίας προϊόντος Mercury παρέχει κάλυψη για ορισμένες απροσδόκητες μηχανικές και ηλεκτρικές βλάβες που μπορεί να συμβούν και που δεν καλύπτονται από την τυπική περιορισμένη εγγύηση. Το προαιρετικό πρόγραμμα προστασίας προϊόντος Mercury είναι το μόνο διαθέσιμο σχέδιο του εργοστασίου για τον κινητήρα σας. Μέχρι και 12 μήνες μετά την αρχική ημερομηνία καταχώρισης του κινητήρα μπορείτε να αγοράσετε ετήσια, διετή, τριετή ή τετραετή προγράμματα. Για τις πλήρεις πληροφορίες του προγράμματος επικοινωνήστε με το συμμετέχοντα αντιπρόσωπο της Mercury MerCruiser. Περιορισμένη εγγύηση της Mercury MerCruiser (μόνο για βενζινοκίνητα προϊόντα) - Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα) ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ ΤΗΣ MERCURY MERCRUISER (ΜΟΝΟ ΓΙΑ ΒΕΝΖΙΝΟΚΙΝΗΤΑ ΠΡΟΪΟΝΤΑ) - Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα) Τι καλύπτει Η Mercury Mrine παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. Διάρκεια κάλυψης Περίοδος εγγύησης για χρήση αναψυχής Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Τα προϊόντα που εγκαθίστανται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης λαμβάνουν ένα (1) επιπλέον έτος κάλυψης. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η περίοδος εγγύησης είναι συγκεκριμένη για το καλυπτόμενο μοντέλο. Δείτε το μοντέλο σας για να βρείτε τη βασική περίοδο κάλυψης: Εσωεξωλέμβια και εσωλέμβια μοντέλα Horizon και μοντέλα MX 6.2 Blck Scorpion Tow Sport Η περιορισμένη εγγύηση για εσωεξωλέμβια και εσωλέμβια μοντέλα Horizon και μοντέλα MX 6.2 Blck Scorpion Tow Sport είναι τέσσερα (4) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης, ή τρία (3) έτη για εγκαταστάσεις χωρίς πιστοποίηση. Κάλυψη εσωεξωλέμβιων μοντέλων SeCore Η περιορισμένη εγγύηση για εσωεξωλέμβια μοντέλα SeCore είναι τέσσερα (4) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης, ή τρία (3) έτη για εγκαταστάσεις χωρίς πιστοποίηση. Κάλυψη στάνταρ μοντέλων Η περιορισμένη εγγύηση για στάνταρ μοντέλα, στα οποία δεν συμπεριλαμβάνονται τα εσωεξωλέμβια και εσωλέμβια μοντέλα Horizon, τα μοντέλα MX 6.2 Blck Scorpion Tow Sport ή τα εσωεξωλέμβια μοντέλα SeCore, είναι δύο (2) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης, ή ένα (1) έτος για εγκαταστάσεις χωρίς πιστοποίηση. Περίοδος εγγύησης για επαγγελματική χρήση Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για επαγγελματική χρήση ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Οι επαγγελματικοί χρήστες αυτών των προϊόντων λαμβάνουν κάλυψη εγγύησης είτε ενός (1) έτους από την ημερομηνία πρώτης λιανικής πώλησης, είτε 500 ωρών λειτουργίας, οποιοδήποτε από τα δύο συμβεί πρώτα. Ως επαγγελματική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Μεταβίβαση κάλυψης Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει χρήση αναψυχής σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. Τερματισμός κάλυψης Η κάλυψη εγγύησης τερματίζεται για μεταχειρισμένα προϊόντα που αποκτώνται με οποιονδήποτε από τους παρακάτω τρόπους: Ανάκτηση από πελάτη λιανικής Αγορά σε δημοπρασία Αγορά από μάντρα παλαιών υλικών Αγορά από ασφαλιστική εταιρεία που έχει αποκτήσει το προϊόν ως αποτέλεσμα αξίωσης εγγύησης Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

13 Ενότητα 1 - Εγγύηση Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine προκειμένου να διανείμουν το προϊόν στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση όπως καθορίζεται από τη Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρισης εγγύησης αναφορικά με την χρήση αναψυχής, ή η επακόλουθη αλλαγή σε επαγγελματική χρήση από χρήση αναψυχής (εκτός αν έχει γίνει κατάλληλη επανακαταχώριση) μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Mercury Mrine. Η τακτική συντήρηση πρέπει να διενεργείται σύμφωνα με το πρόγραμμα συντήρησης που αναφέρεται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης, προκειμένου να διατηρηθεί η κάλυψη από την εγγύηση. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury Mrine Η αποκλειστική υποχρέωση της Mercury Mrine υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury Mrine. Η Mercury Mrine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Ο πελάτης πρέπει να δώσει στη Mercury Mrine εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury Mrine ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury Mrine. Στη συνέχεια, η Mercury Mrine θα κανονίσει να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury Mrine, εκτός αν αυτό ζητηθεί από τη Mercury Mrine. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Στοιχεία τακτικής συντήρησης Ρυθμίσεις Φυσιολογική φθορά Ζημία λόγω κακής χρήσης Ακατάλληλη χρήση Ζημίες που προκαλούνται από τη χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει τη λειτουργία του κινητήρα στο συνιστώμενο εύρος ονομαστικών σ.α.λ. (βλ. Εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Λειτουργία του προϊόντος με τρόπο μη σύμφωνο με τα περιεχόμενα της ενότητας "Συνιστώμενη λειτουργία / Κύκλος λειτουργίας" του Εγχειριδίου λειτουργίας, συντήρησης και εγγύησης Αμέλεια Ατύχημα Βύθιση Μη ορθή εγκατάσταση (οι προδιαγραφές και οι τεχνικές ορθής εγκατάστασης περιλαμβάνονται στις οδηγίες εγκατάστασης του προϊόντος) Ακατάλληλο σέρβις Χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από τη Mercury Mrine και προκαλεί ζημιές στο προϊόν της Mercury Φτερωτές και χιτώνια αντλίας jet Λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το Εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Τροποποίηση ή αφαίρεση εξαρτημάτων Είσοδος νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής, ή ζημιά στο προϊόν λόγω ανεπάρκειας νερού ψύξης που οφείλεται σε απόφραξη του συστήματος ψύξης από ξένο σώμα Λειτουργία του κινητήρα έξω από το νερό Τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη Λειτουργία του σκάφους με τον κινητήρα σε υπερβολική εξισορρόπηση Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημίας δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή την αντικατάσταση χωρισμάτων ή άλλων υλικών του σκάφους για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση. Εάν παρασχεθεί τέτοια επικύρωση, υπόσχεση ή εγγύηση, δεν θα είναι εκτελεστή κατά της Mercury Mrine. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΥΠΟΝΟΟΥΜΕΝΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΥΠΟΝΟΟΥΜΕΝΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΕΠΑΚΟΛΟΥΘΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΤΟΥΣ ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΤΙΣ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΩΣ ΑΠΟΤΕΛΕΣΜΑ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης- Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα) ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ 3 ΕΤΩΝ ΕΝΑΝΤΙ ΒΛΑΒΗΣ ΛΟΓΩ ΔΙΑΒΡΩΣΗΣ - Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα) Τι καλύπτει Η Mercury Mrine εγγυάται ότι, κατά τη διάρκεια της περιόδου που περιγράφεται παρακάτω, οι νέοι κινητήρες Mercury, Mriner, Mercury Rcing, Sport Jet, M 2 Jet Drive, Trcker της Mercury Mrine Outbord, οι νέοι εσωλέμβιοι ή εσωεξωλέμβιοι κινητήρες MerCruiser (Προϊόν) δεν θα τεθούν εκτός λειτουργίας ως άμεσο αποτέλεσμα διάβρωσης M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 5

14 Ενότητα 1 - Εγγύηση Διάρκεια κάλυψης Αυτή η περιορισμένη εγγύηση κατά της διάβρωσης παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία που το προϊόν πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή και αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε έναν επακόλουθο αγοραστή (για μη εμπορική χρήση) μετά από κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη της εγγύησης παύει να ισχύει για μεταχειρισμένα προϊόντα που έχουν ανακτηθεί από πελάτη λιανικής ή έχουν αγοραστεί από δημοπρασία, μάντρα παλαιών υλικών ή ασφαλιστική εταιρεία που τα έχει αποκτήσει ως αποτέλεσμα αξίωσης ασφάλισης. Συνθήκη που πρέπει να πληρούται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine προκειμένου να διανείμουν το προϊόν στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση, όπως καθορίζεται από τη Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Για να διατηρηθεί η κάλυψη από την εγγύηση, πρέπει να χρησιμοποιούνται στο σκάφος οι συσκευές προστασίας από τη διάβρωση, οι οποίες αναφέρονται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης, και να διενεργούνται έγκαιρα οι τακτικές εργασίες συντήρησης (συμπεριλαμβανομένων, χωρίς περιορισμό σε αυτές, της αντικατάστασης των προστατευτικών ανοδίων, της χρήσης των καθορισμένων λιπαντικών και της επικάλυψης με μπογιά των χαρακιών και των γρατσουνιών), οι οποίες περιγράφονται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του διαβρωμένου εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τη διάβρωση του ηλεκτρικού συστήματος, τη διάβρωση λόγω ζημιάς, τη διάβρωση που προκαλεί αποκλειστικά καλλωπιστική ζημιά, την κακή χρήση ή το ακατάλληλο σέρβις, τη διάβρωση παρελκομένων, οργάνων, συστημάτων διεύθυνσης, τη διάβρωση σε μονάδα μετάδοσης jet τοποθετημένη στο εργοστάσιο, τη ζημιά λόγω θαλάσσιας βλάστησης, το προϊόν που πωλήθηκε με περιορισμένη εγγύηση προϊόντος με διάρκεια μικρότερη του ενός έτους, τα ανταλλακτικά (εξαρτήματα που αγοράζονται από τον πελάτη) ή τα προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Περιορισμένη εγγύηση 4 ετών κατά της διάβρωσης: Εσωεξωλέμβια μοντέλα SeCore με βενζινοκινητήρες - Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα) ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ 4 ΕΤΩΝ ΚΑΤΑ ΤΗΣ ΔΙΑΒΡΩΣΗΣ: ΕΣΩΕΞΩΛΕΜΒΙΑ ΜΟΝΤΕΛΑ SEACORE ΜΕ ΒΕΝΖΙΝΟΚΙΝΗΤΗΡΕΣ - Η.Π.Α. και Καναδάς (Για άλλες χ, ανατρέξτε στον πίνακα) Τι καλύπτει Η Mercury Mrine εγγυάται ότι, κατά τη χρονική περίοδο που περιγράφεται παρακάτω, κανένας νέος κινητήρας, καθρέφτης και εσωεξωλέμβιο συγκρότημα κινητήρα SeCore της MerCruiser δεν θα τεθεί εκτός λειτουργίας ως άμεσο αποτέλεσμα διάβρωσης. Διάρκεια κάλυψης Αυτή η περιορισμένη εγγύηση κατά της διάβρωσης παρέχει κάλυψη για τέσσερα (4) έτη από την ημερομηνία που ο κινητήρας, ο καθρέφτης και το εσωεξωλέμβιο συγκρότημα κινητήρα SeCore της MerCruiser πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο αγοραστή (για μη εμπορική χρήση) μετά από κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης τερματίζεται για μεταχειρισμένα προϊόντα που αποκτώνται με οποιονδήποτε από τους παρακάτω τρόπους: Ανάκτηση από πελάτη λιανικής Αγορά σε δημοπρασία Αγορά από μάντρα παλαιών υλικών Αγορά από ασφαλιστική εταιρεία που έχει αποκτήσει το προϊόν ως αποτέλεσμα αξίωσης εγγύησης Συνθήκη που πρέπει να πληρούται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine προκειμένου να διανείμουν το προϊόν στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση, όπως καθορίζεται από τη Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Για να διατηρηθεί η κάλυψη από την εγγύηση, πρέπει να χρησιμοποιούνται στο σκάφος οι συσκευές προστασίας από τη διάβρωση, οι οποίες αναφέρονται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης, και να διενεργούνται, σύμφωνα με το πρόγραμμα συντήρησης που αναφέρεται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης, οι τακτικές εργασίες συντήρησης που περιγράφονται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης (συμπεριλαμβανομένων, χωρίς περιορισμό σε αυτές, της αντικατάστασης των προστατευτικών ανοδίων, της χρήσης των καθορισμένων λιπαντικών και της επικάλυψης με μπογιά των χαρακιών και των γρατσουνιών). Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury Mrine Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του διαβρωμένου εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

15 Ενότητα 1 - Εγγύηση Ο πελάτης πρέπει να δώσει στη Mercury Mrine εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury Mrine ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury Mrine. Στη συνέχεια, η Mercury Mrine θα κανονίσει να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury Mrine, εκτός αν αυτό ζητηθεί από τη Mercury Mrine. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Διάβρωση του ηλεκτρικού συστήματος Διάβρωση που προκλήθηκε από ζημιά Διάβρωση που προκαλεί αποκλειστικά καλλωπιστική ζημιά Κακή χρήση ή ακατάλληλο σέρβις Διάβρωση παρελκομένων, οργάνων και συστημάτων διεύθυνσης Διάβρωση σε μονάδα μετάδοσης jet τοποθετημένη στο εργοστάσιο Ζημιά λόγω θαλάσσιας βλάστησης Ανταλλακτικά (εξαρτήματα που αγοράστηκαν από τον πελάτη) Προϊόν που πωλήθηκε με περιορισμένη εγγύηση προϊόντος με διάρκεια μικρότερη του ενός έτους Προϊόντα που χρησιμοποιήθηκαν σε εμπορικές εφαρμογές. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Πίνακες Παγκόσμιας Εγγύησης ΣΗΜΑΝΤΙΚΟ: Ανατρέξτε στη διεύθυνση για τους πλέον πρόσφατους Πίνακες Παγκόσμιας Εγγύησης. Πίνακας εγγύησης καταναλωτικών εφαρμογών Εφαρμογή καταναλωτή: Τυπική περιορισμένη εργοστασιακή εγγύηση κατά περιοχή και μάρκα σκάφους Περιορισμένη εγγύηση κατά της διάβρωσης Μη πιστοποιημένη μάρκα σκάφους Πιστοποιημένη μάρκα σκάφους Όλες οι μάρκες σκαφών Περιοχή Στάνταρ SeCore Horizon 6.2 Scorpion Στάνταρ SeCore Horizon 6.2 Scorpion Στάνταρ και Horizon Η.Π.Α. και Καναδάς 1 έτος 3 έτη 3 έτη 3 έτη 2 έτη 4 έτη 4 έτη 4 έτη 3 έτη 4 έτη Λατινική Αμερική 1 έτος 3 έτη 1 έτος 1 έτος 2 έτη 4 έτη 2 έτη 2 έτη 3 έτη 4 έτη Μεξικό 1 έτος 3 έτη 1 έτος 1 έτος 1 έτος 4 έτη 1 έτος 1 έτος 1 έτος 4 έτη EMEA 2 έτη 3 έτη 2 έτη 2 έτη 3 έτη 4 έτη 3 έτη 3 έτη 3 έτη 4 έτη Ιαπωνία 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος Αυστραλία και Νέα Ζηλανδία Περιοχή Νότιου Ειρηνικού Ασία (εκτός Ιαπωνίας, Νότιου Ειρηνικού, Αυστραλίας, Νέας Ζηλανδίας) 2 έτη 3 έτη 3 έτη 3 έτη για όλα τα μοντέλα Tow Sport 2 έτη 3 έτη 3 έτη 3 έτη για όλα τα μοντέλα Tow Sport SeCore 3 έτη 4 έτη 1 έτος 3 έτη 1 έτος 1 έτος 1 έτος 3 έτη 1 έτος 1 έτος 3 έτη 4 έτη 2 έτη 2 έτη 2 έτη 3 έτη για όλα τα μοντέλα Tow Sport 2 έτη 2 έτη 2 έτη 3 έτη για όλα τα μοντέλα Tow Sport ΣΗΜΕΙΩΣΗ: Σε περιοχές, όπου δεν ισχύει το πρόγραμμα Πιστοποιημένων Κατασκευαστών Σκαφών, ισχύει πάντοτε η κανονική εγγύηση. 2 έτη 2 έτη ΣΗΜΕΙΩΣΗ: Σε περιοχές, για τις οποίες αναφέρεται η ένδειξη ΘΚ (Θα καθοριστεί), απευθυνθείτε στην τοπική αντιπροσωπεία για να πληροφορηθείτε τη διάρκεια και τους όρους της εγγύησης M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 7

16 Ενότητα 1 - Εγγύηση Πίνακας εγγύησης επαγγελματικών εφαρμογών Επαγγελματική εφαρμογή: Τυπική περιορισμένη εργοστασιακή εγγύηση κατά περιοχή και μάρκα σκάφους Περιορισμένη εγγύηση κατά της διάβρωσης Μη πιστοποιημένη μάρκα σκάφους Πιστοποιημένη μάρκα σκάφους Όλες οι μάρκες σκαφών Περιοχή Στάνταρ SeCore Horizon 6.2 Scorpion Στάνταρ SeCore Horizon 6.2 Scorpion Η.Π.Α. και Καναδάς Λατινική Αμερική Στάνταρ και Horizon δεν υπάρχει δεν υπάρχει SeCore δεν υπάρχει δεν υπάρχει Μεξικό 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος EMEA Ιαπωνία Αυστραλία και Νέα Ζηλανδία Περιοχή Νότιου Ειρηνικού Ασία (εκτός Ιαπωνίας, Νότιου Ειρηνικού, Αυστραλίας, Νέας Ζηλανδίας) ΣΗΜΕΙΩΣΗ: Σε περιοχές, όπου δεν ισχύει το πρόγραμμα Πιστοποιημένων Κατασκευαστών Σκαφών, ισχύει πάντοτε η κανονική εγγύηση Πίνακας εγγύησης εφαρμογών Δημοσίου Εφαρμογή Δημοσίου: Τυπική περιορισμένη εργοστασιακή εγγύηση κατά περιοχή και μάρκα σκάφους δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει Περιορισμένη εγγύηση κατά της διάβρωσης Μη πιστοποιημένη μάρκα σκάφους Πιστοποιημένη μάρκα σκάφους Όλες οι μάρκες σκαφών Περιοχή Στάνταρ SeCore Horizon 6.2 Scorpion Στάνταρ SeCore Horizon 6.2 Scorpion Η.Π.Α. και Καναδάς Λατινική Αμερική Στάνταρ και Horizon SeCore 1 έτος 3 έτη 3 έτη 3 έτη 2 έτη 4 έτη 4 έτη 4 έτη 3 έτη 4 έτη δεν υπάρχει δεν υπάρχει Μεξικό 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος 1 έτος EMEA Ιαπωνία Αυστραλία και Νέα Ζηλανδία Περιοχή Νότιου Ειρηνικού Ασία (εκτός Ιαπωνίας, Νότιου Ειρηνικού, Αυστραλίας, Νέας Ζηλανδίας) ΣΗΜΕΙΩΣΗ: Σε περιοχές, όπου δεν ισχύει το πρόγραμμα Πιστοποιημένων Κατασκευαστών Σκαφών, ισχύει πάντοτε η κανονική εγγύηση δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει δεν υπάρχει Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

17 Ενότητα 1 - Εγγύηση Πρόγραμμα Πιστοποίησης Ποιότητας Εγκατάστασης Mercury Τα προϊόντα Mercury MerCruiser που εγκαθίστανται από κατασκευαστές που διαθέτουν πιστοποίηση ποιότητας εγκατάστασης από τη Mercury είναι προϊόντα με πιστοποίηση ποιότητας εγκατάστασης και μπορούν να λάβουν ένα (1) επιπλέον έτος περιορισμένης κάλυψης εγγύησης. Το πρόγραμμα πιστοποίησης ποιότητας εγκατάστασης αναπτύχθηκε για την αναγνώριση πελατών κατασκευαστών σκαφών MerCruiser που έχουν επιτύχει υψηλότερα κατασκευαστικά πρότυπα. Είναι το πρώτο και μοναδικό στον κλάδο ολοκληρωμένο πρόγραμμα πιστοποίησης εγκατάστασης για κατασκευαστές. Το πρόγραμμα έχει τρεις στόχους: 1. Τη βελτίωση της γενικής ποιότητας των προϊόντων Τη βελτίωση της εμπειρίας για τους ιδιοκτήτες των σκαφών. 3. Τη βελτίωση της ικανοποίησης των πελατών στο σύνολό της. Η διαδικασία πιστοποίησης είναι σχεδιασμένη για την ανασκόπηση της κατασκευής και της εγκατάστασης του κινητήρα από όλες τις απόψεις. Το πρόγραμμα αποτελείται από στάδια ανασκόπησης σχεδιασμού, κατασκευής και εγκατάστασης, με τα οποία πρέπει να συμμορφώνονται οι κατασκευαστές. Η πιστοποίηση εφαρμόζει κορυφαίες μεθοδολογίες για τη δημιουργία: Δυνατοτήτων και βέλτιστων πρακτικών ειδικά για την εγκατάσταση του κινητήρα. Κορυφαίες στον κόσμο προδιαγραφές συναρμολόγησης και εξαρτημάτων. Αποτελεσματικές διαδικασίες εγκατάστασης. Διαδικασίες βιομηχανικών προτύπων για τις δοκιμές τέλους γραμμής παραγωγής Οι κατασκευαστές σκαφών που ολοκληρώνουν επιτυχώς το πρόγραμμα και καλύπτουν όλες τις απαιτήσεις πιστοποίησης αποκτούν την κατάσταση Πιστοποίησης συστήματος ποιότητας κατασκευαστή και λαμβάνουν ένα (1) επιπλέον έτος περιορισμένης εργοστασιακής κάλυψης της Mercury για όλα τα σκάφη με κινητήρα MerCruiser που καταχωρούνται από την ημερομηνία πιστοποίησης του κατασκευαστή σκαφών και μετά, για όλον τον κόσμο. Η Mercury έχει αφιερώσει μια ενότητα της τοποθεσίας Web της για την προαγωγή του προγράμματος Πιστοποίησης ποιότητας εγκατάστασης και τη γνωστοποίηση των ωφελειών στους καταναλωτές. Για έναν τρέχοντα κατάλογο μαρκών σκαφών με κινητήρα MerCruiser που έχουν αποκτήσει την Πιστοποίηση ποιότητας εγκατάστασης, επισκεφθείτε τη διεύθυνση M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 9

18 Ενότητα 1 - Εγγύηση Ετικέτα πληροφοριών ελέγχου εκπομπών Κατά τη διάρκεια της κατασκευής του κινητήρα από τη Mercury MerCruiser τοποθετείται σε εμφανές σημείο η ετικέτα πληροφοριών ελέγχου εκπομπών η οποία είναι απαραβίαστη. Εκτός από τη δήλωση εκπομπών που απαιτείται, η ετικέτα φέρει τον αριθμό σειράς του κινητήρα, την ομάδα κινητήρων, το ΕΚΠ (επίπεδο εκπομπής), την ημερομηνία κατασκευής (μήνας, έτος) και τον κυβισμό του κινητήρα. Να σημειωθεί πως το πιστοποιητικό χαμηλών εκπομπών δε θα επηρεάσει την εφαρμογή, τη λειτουργία ή την απόδοση των κινητήρων. Οι κατασκευαστές σκαφών και οι αντιπρόσωποι δεν επιτρέπεται να αφαιρέσουν την ετικέτα ή το μέρος στο οποίο είναι τοποθετημένη πριν από την πώληση. Εάν είναι απαραίτητες ορισμένες τροποποιήσεις, επικοινωνήστε με τη Mercury MerCruiser για να ενημερωθείτε σχετικά με τη διαθεσιμότητα ανταλλακτικών ετικετών πριν προχωρήσετε. EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2003 CALIFORNIA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS SERIAL# OMXXXXXXXX D.O.M. JAN FAMILY XXXXX_XXXXXX DISP X.XL FEL. XX.X g/kw-hr Ετικέτα ελέγχου εκπομπών Χωρίς σήμανση CE "ΑΡΙΘΜΟΣ ΣΕΙΡΑΣ#" Αριθμός σειράς κινητήρα "ΟΜΑΔΑ" Ομάδα κινητήρων "ΕΚΠ." Όριο εκπομπών ομάδας κινητήρων "Η.Κ." Ημερομηνία κατασκευής "ΚΥΒ." Κυβισμός SERIAL# FAMILY FEL. OMXXXXXX XXXXX XXXXXX XX.X g/kw-hr EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2003 CALIFORNIA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS D.O.M. DISP. Dec 2004 X.XL Ετικέετα ελέγχου εκπομπών Με σήμανση CE "ΑΡΙΘΜΟΣ ΣΕΙΡΑΣ#" Αριθμός σειράς κινητήρα "ΟΜΑΔΑ" Ομάδα κινητήρων "ΕΚΠ." Όριο εκπομπών ομάδας κινητήρων "Η.Κ." Ημερομηνία κατασκευής "ΚΥΒ." Κυβισμός 0575 CE Όταν η σήμανση αυτή υπάρχει στην κάτω δεξιά γωνία της ετικέτας πληροφοριών ελέγχου εκπομπών στον κινητήρα, ισχύει η Δήλωση Συμμόρφωσης. Για περισσότερες πληροφορίες, ανατρέξτε στην πρώτη σελίδα αυτού του εγχειριδίου Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

19 Ευθύνη κατόχου Ενότητα 1 - Εγγύηση Ο κάτοχος/χειριστής οφείλει να μεριμνά για την εκτέλεση της τακτικής συντήρησης του κινητήρα, έτσι ώστε τα επίπεδα εκπομπών να διατηρούνται εντός των πλαισίων των προδιαγραφομένων προτύπων. Ο κάτοχος/χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών. Πινακίδα αστέρων πιστοποίησης εκπομπών Το σκάφος σας φέρει στο κύτος του μία από τις ακόλουθες ετικέτες με σήμανση αστέρων. Το σύμβολο καθαρότερων κινητήρων θαλάσσης σημαίνει: 1. Καθαρότερος αέρας και καθαρότερο νερό - για έναν πιο υγιεινό τρόπο ζωής και υγιεινότερο περιβάλλον. 2. Μεγαλύτερη οικονομία καυσίμων - καταναλώνει 30-40% λιγότερο καύσιμο και λάδι από τους συμβατικούς δίχρονους κινητήρες με καρμπιρατέρ, εξοικονομώντας δαπάνες και πόρους. 3. Μεγαλύτερης διάρκειας εγγύηση εκπομπών - Προστατεύει τον καταναλωτή για απροβλημάτιστη χρήση. Από την 1η Ιανουαρίου 2003, θα συμπεριλαμβάνεται μια ετικέτα με τρία αστέρια σε κάθε κινητήρα Mercury MerCruiser πιστοποιημένο από το εργοστάσιο. Όλοι οι κινητήρες Mercury MerCruiser (500 ίππων και κάτω) θα ανήκουν στην κατηγορία τριών αστέρων ιδιαίτερα χαμηλής εκπομπής. Η ετικέτα με τρία αστέρια επισημαίνει πως οι κινητήρες αυτοί καλύπτουν τις προδιαγραφές εκπομπής καυσαερίων για το 2003 της Επιτροπής Αερίων Πόρων της Πολιτείας της Καλιφόρνια που αφορούν τους εσωεξωλέμβιους και τους εσωλέμβιους κινητήρες. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 65% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι. Η ετικέτα τριών αστέρων θα βρίσκεται τοποθετημένη στην αριστερή πλευρά του κύτους, όπως απεικονίζεται. XX 1234 XX b mc Προτεινόμενη θέση τοποθέτησης b - Δευτερεύουσα θέση τοποθέτησης M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 11

20 Ενότητα 1 - Εγγύηση Ένα αστέρι Χαμηλή εκπομπή mc Η ετικέτα με ένα αστέρι επισημαίνει σκάφος αναψυχής, εξωλέμβιους, εσωεξωλέμβιους και εσωλέμβιους κινητήρες, οι οποίοι πληρούν τις προδιαγραφές εκπομπής για το 2001 της Επιτροπής Αερίων Πόρων που αφορούν τα σκάφη αναψυχής και τους εξωλέμβιους κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 75% χαμηλότερες εκπομπές από τους συμβατικούς δίχρονους κινητήρες με καρμπιρατέρ. Οι κινητήρες αυτοί συμμορφώνονται με τις προδιαγραφές του 2006 του φορέα EPA των Η.Π.Α. για κινητήρες θαλάσσης. Δύο αστέρια Πολύ χαμηλή εκπομπή FO IDA mc Η ετικέτα με δύο αστέρια επισημαίνει σκάφος αναψυχής, εξωλέμβιους, εσωεξωλέμβιους και εσωλέμβιους κινητήρες, οι οποίοι πληρούν τις προδιαγραφές εκπομπής για το 2004 της Επιτροπής Αερίων Πόρων που αφορούν τα σκάφη αναψυχής και τους εξωλέμβιους κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 20% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι. Τρία αστέρια Ιδιαίτερα χαμηλή εκπομπή A SS D mc Η ετικέτα με τα τρία αστέρια επισημαίνει κινητήρες, οι οποίοι πληρούν τις προδιαγραφές εκπομπής καυσαερίων για το 2008 της Επιτροπής Αερίων Πόρων για τα σκάφη αναψυχής και τους εξωλέμβιους κινητήρες ή τις προδιαγραφές εκπομπής καυσαερίων 2003 για τους εσωεξωλέμβιους και εσωλέμβιους κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 65% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι. Τέσσερα αστέρια Εξαιρετικά χαμηλή εκπομπή RN F T mc Η ετικέτα με τέσσερα αστέρια επισημαίνει κινητήρες, οι οποίοι πληρούν τις προδιαγραφές εκπομπής καυσαερίων για το 2009 της Επιτροπής Αερίων Πόρων για τους εσωεξωλέμβιους και τους εσωλέμβιους κινητήρες θαλάσσης. Με τις προδιαγραφές αυτές μπορούν να συμμορφώνονται και τα σκάφη αναψυχής και οι εξωλέμβιοι κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 90% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

21 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Πίνακας περιεχομένων Διακόπτης σβησίματος με αναδέτη Σύστημα οργάνων Αναλογικοί δείκτες Τηλεχειριστήρια Χαρακτηριστικά επί του πίνακα Χαρακτηριστικά επί της κονσόλας Προστασία ηλεκτρικού συστήματος από υπερφόρτωση-κινητήρες με καρμπυρατέρ Προειδοποιητικό ακουστικό σύστημα Δοκιμή του προειδοποιητικού ακουστικού συστήματος M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 13

22 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Διακόπτης σβησίματος με αναδέτη Σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή). b RUN c - Διακόπτης σβησίματος b - Αναδέτης c - Στερεώνεται με κλιπ στο σώμα του χειριστή Η ακούσια εκτίναξη του χειριστή, όπως, για παράδειγμα, σε περίπτωση πτώσης στο νερό, είναι πιθανότερο να συμβεί: στα αγωνιστικά σκάφη με χαμηλά πλαϊνά στα σκάφη τύπου bss στα σκάφη υψηλών επιδόσεων Η ακούσια εκτίναξη του χειριστή μπορεί, επίσης, να συμβεί: όταν εφαρμόζονται ακατάλληλες πρακτικές λειτουργίας όταν ο χειριστής κάθεται στο πίσω μέρος του καθίσματος ή στην κουπαστή σε ταχύτητες πλαναρίσματος όταν ο χειριστής στέκεται όρθιος σε ταχύτητες πλαναρίσματος κατά τη λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά από το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που «τραβάει» προς τη μια κατεύθυνση λόγω της κατανάλωσης αλκοόλ ή ναρκωτικών ουσιών όταν ο χειριστής κάνει μανούβρες στις πολύ υψηλές ταχύτητες Ο αναδέτης είναι ένα κορδόνι με μήκος συνήθως μεταξύ 122 και 152 cm (4 και 5 ft) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο χειριστή. Ο αναδέτης είναι τυλιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος εάν εκινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε περίπτωση έκτακτης ανάγκης (π.χ., εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του). Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

23 Σύστημα οργάνων Αναλογικοί δείκτες Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης κάτι που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στα εξαρτήματα του συστήματος πρόωσης ή του συστήματος διεύθυνσης. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Ακολουθεί η σύντομη περιγραφή των οργάνων που βρίσκονται στα περισσότερα σκάφη. Ο ιδιοκτήτης/χειριστής πρέπει να είναι εξοικειωμένος με όλα τα όργανα και τις λειτουργίες τους. Επειδή υπάρχει μεγάλη ποικιλία οργάνων και κατασκευαστών, ο αντιπρόσωπός σας θα πρέπει να σας εξηγήσει τη λειτουργία των δεικτών και να σας ενημερώσει για τις ενδείξεις που αφορούν στο σκάφος σας KPH MPH X R P M L OIL H BATT C TEMP H b c d e FUEL CRUISELOG f g h i Ταχύμετρο b - Στροφόμετρο c - Δείκτης πίεσης λαδιού d - Βολτόμετρο e - Δείκτης θερμοκρασίας νερού Ταχύμετρο: Δείχνει την ταχύτητα του σκάφους. Στροφόμετρο: Δείχνει τις σ.α.λ. του κινητήρα. f - Δείκτης καυσίμου g - Μετρητής ωρών h - Διακόπτης φυσητήρα υδροσυλλέκτη i - Διακόπτης μίζας Δείκτης πίεσης λαδιού: Δείχνει την πίεση του λαδιού του κινητήρα M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 15

24 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Τηλεχειριστήρια Χαρακτηριστικά επί του πίνακα Βολτόμετρο: Δείχνει την τάση της μπαταρίας. Δείκτης θερμοκρασίας νερού: Δείχνει τη θερμοκρασία λειτουργίας του κινητήρα. Δείκτης καυσίμου: Δείχνει την ποσότητα καυσίμου στη δεξαμενή. Μετρητής ωρών: Καταγράφει το χρόνο λειτουργίας του κινητήρα. Διακόπτης φυσητήρα υδροσυλλέκτη: Θέτει σε λειτουργία το φυσητήρα του υδροσυλλέκτη. Διακόπτης μίζας: Επιτρέπει στο χειριστή να ανάβει και να σβήνει τον κινητήρα. Το σκάφος σας μπορεί να είναι εξοπλισμένο με τηλεχειριστήρια Mercury Precision Prts ή Quicksilver. Δεν διαθέτουν όλα τα χειριστήρια τις δυνατότητες που αναφέρονται. Απευθυνθείτε στον αντιπρόσωπό σας για την περιγραφή και/ή την επίδειξη των λειτουργιών του τηλεχειριστηρίου σας. e b c d - Κουμπί ασφάλισης νεκράς b - Κουμπί μόνο για το γκάζι c - Διακόπτης σβησίματος με αναδέτη d - Βίδα ρύθμισης της τάσης της λαβής χειριστηρίου e - Λαβή ελέγχου Κουμπί ασφάλισης νεκράς Αποτρέπει την τυχαία συμπλοκή ταχύτητας και γκαζιού. Το κουμπί ασφάλισης νεκράς πρέπει να πατηθεί προς τα μέσα για να μετακινηθεί η χειρολαβή ελέγχου εκτός νεκράς. Κουμπί μόνο για το γκάζι Επιτρέπει την προώθηση του γκαζιού του κινητήρα δίχως αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή ελέγχου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή ελέγχου είναι στο νεκρό, ενώ η χρήση του πρέπει να περιορίζεται στην υποβοήθηση της εκκίνησης του κινητήρα. Διακόπτης σβησίματος με αναδέτη - Σβήνει το σύστημα ανάφλεξης όποτε ο χειριστής (αν είναι δεμένος με το κορδόνι) μετακινείται αρκετά μακριά από τη θέση χειρισμού για να ενεργοποιήσει το διακόπτη. Ανατρέξτε στην ενότηταδιακόπτης σβησίματος με αναδέτη για πληροφορίες σχετικά με τη χρήση αυτού του διακόπτη. Λαβή ελέγχου - Οι λειτουργίες κλίσης και γκαζιού ελέγχονται από την κίνηση της λαβής ελέγχου. Ωθήστε τη λαβή ελέγχου από το νεκρό προς τα εμπρός με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή για την κίνηση πρόσω. Εάν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν και συνεχίστε να ωθείτε προς τα πίσω, εάν θέλετε να αυξήσετε την ταχύτητα. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

25 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή) Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Χαρακτηριστικά επί της κονσόλας b - Κουμπί μόνο για το γκάζι b b - Λαβή ελέγχου Κουμπί μόνο για το γκάζι Επιτρέπει την προώθηση του γκαζιού του κινητήρα δίχως αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή ελέγχου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή ελέγχου είναι στο νεκρό. Λαβές ελέγχου - Οι λειτουργίες αλλαγής ταχύτητας και γκαζιού ελέγχονται από την κίνηση της λαβής ελέγχου. Ωθήστε τη λαβή ελέγχου προς τα εμπρός από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της ταχύτητας πρόσω και συνεχίστε να ωθείτε προς τα εμπρός, εάν θέλετε να αυξήσετε την ταχύτητα. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν και συνεχίστε να ωθείτε προς τα πίσω, εάν θέλετε να αυξήσετε την ταχύτητα. Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή) Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Προστασία ηλεκτρικού συστήματος από υπερφόρτωση-κινητήρες με καρμπυρατέρ Σε περίπτωση υπερφόρτωσης του ηλεκτρικού συστήματος, θα καεί η ασφάλεια ή θα πέσει ο ασφαλειοδιακόπτης. Πριν αντικαταστήσετε την ασφάλεια ή επαναφέρετε τον ασφαλειοδιακόπτη, θα πρέπει να προσδιορίσετε την αιτία και να την αντιμετωπίσετε. ΣΗΜΕΙΩΣΗ: Σε περίπτωση έκτακτης ανάγκης, όταν ο κινητήρας πρέπει να λειτουργήσει και δεν έχετε καταφέρει να προσδιορίσετε και να αντιμετωπίσετε την αιτία υπερβολικής άντλησης ρεύματος, σβήστε τον κινητήρα ή αποσυνδέστε όλα τα εξαρτήματα που συνδέονται με τον κινητήρα, καθώς και τις καλωδιώσεις των οργάνων. Επαναφέρετε τον ασφαλειοδιακόπτη. Εάν ο ασφαλειοδιακόπτης παραμένει πεσμένος, η ηλεκτρική υπερφόρτωση εξακολουθεί να υφίσταται. Χρειάζεται περαιτέρω έλεγχος του ηλεκτρικού συστήματος. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 17

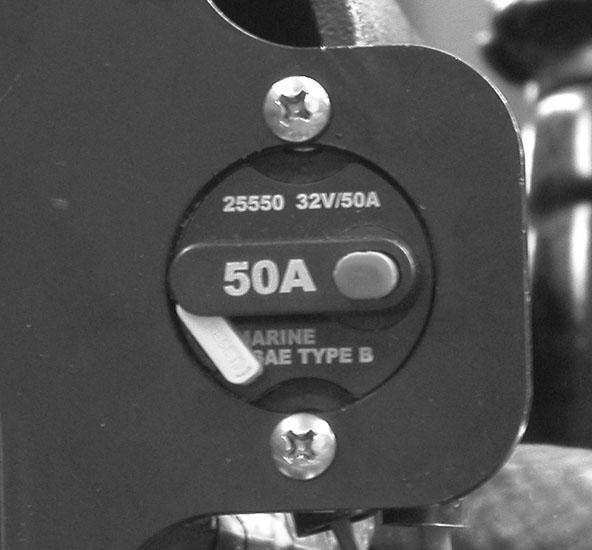

26 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 1. Ένας ασφαλειοδιακόπτης παρέχει προστασία στην πλεξούδα καλωδίωσης του κινητήρα και στο καλώδιο τροφοδοσίας των οργάνων. Ο ασφαλειοδιακόπτης μπορεί να δοκιμαστεί με το πάτημα του κόκκινου κουμπιού. Εάν ο ασφαλειοδιακόπτης λειτουργεί κανονικά, θα εμφανιστεί ο κίτρινος μοχλός. Επαναφέρετε τον κίτρινο μοχλό μετά τη δοκιμή, ή αν έχει πέσει, πιέζοντας τον κίτρινο μοχλό ώστε να ξαναμπεί στο περίβλημα. b Ασφαλειοδιακόπτης με κίτρινο μοχλό-τυπικός - Κίτρινος μοχλός-με πεσμένο τον ασφαλειοδιακόπτη b - Κόκκινο κουμπί δοκιμής 2. Στο μεγάλο πόλο του σωληνοειδούς της μίζας βρίσκεται μια ασφάλεια των 90 Α. Η ασφάλεια αυτή είναι σχεδιασμένη έτσι ώστε να προστατεύει την πλεξούδα καλωδίωσης του κινητήρα σε περίπτωση ηλεκτρικής υπερφόρτωσης. mc Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

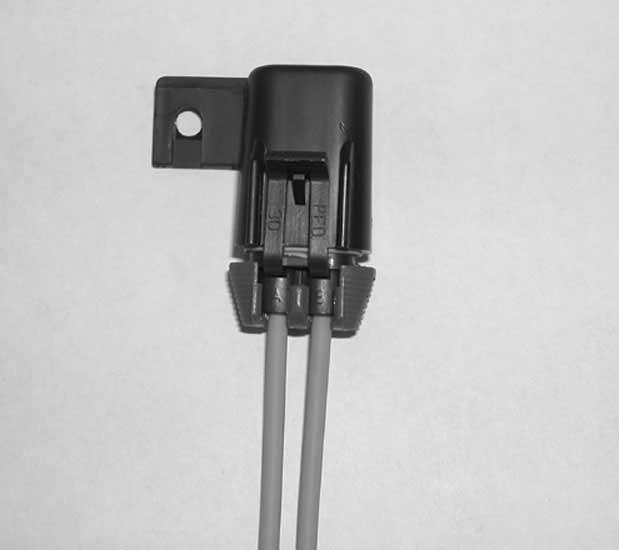

27 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 3. Στο πίσω μέρος του κινητήρα υπάρχει μια συμπληρωματική ασφάλεια 15 Α. Η ασφάλεια αυτή προστατεύει τα κυκλώματα αξεσουάρ. Μια παρόμοια ασφάλεια 20 Α βρίσκεται στο επάνω μέρος του κινητήρα για να προστατεύει το κύκλωμα TKS. 4. Στον ακροδέκτη του καλωδίου του διακόπτη μίζας "Ι" μπορεί να βρίσκεται μια ασφάλεια των 20 Α για την προστασία του ηλεκτρικού συστήματος. Εάν το κλειδί της μίζας είναι στη θέση "START" και δεν συμβαίνει τίποτα (και ο διακόπτης του κυκλώματος δεν είναι ανοικτός), ελέγξτε για καμένη ασφάλεια mc Προειδοποιητικό ακουστικό σύστημα Το συγκρότημα κινητήρα της Mercury MerCruiser μπορεί να διαθέτει προειδοποιητικό ακουστικό σύστημα. Το προειδοποιητικό ακουστικό σύστημα δεν προστατεύει τον κινητήρα από βλάβες. Έχει σχεδιαστεί για να ειδοποιεί το χειριστή σε περίπτωση προβλήματος. Το προειδοποιητικό ακουστικό σύστημα παράγει έναν συνεχή ήχο στις εξής περιπτώσεις: Υπερβολικά χαμηλή πίεση λαδιού κινητήρα Υπερβολικά υψηλή θερμοκρασία κινητήρα Πίεση θαλασσινού νερού πολύ χαμηλή Το προειδοποιητικό ακουστικό σύστημα παράγει έναν διακοπτόμενο χαρακτηριστικό ήχο στις εξής περιπτώσεις: M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 19

28 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Υπερβολικά υψηλή θερμοκρασία υγρού κιβωτίου ταχυτήτων! ΠΡΟΣΟΧΗ Η λειτουργία του κινητήρα μετά την ενεργοποίηση του προειδοποιητικού ακουστικού συστήματος μπορεί να οδηγήσει σε βλάβη του συγκροτήματος κινητήρα. Μη λειτουργείτε τον κινητήρα, εάν έχει ενεργοποιηθεί ο συναγερμός, εκτός αν θέλετε να αποφύγετε κάποιον κίνδυνο. Μόλις ακούσετε το συναγερμό, σβήστε αμέσως τον κινητήρα. Εάν είναι δυνατόν, προσδιορίστε και αντιμετωπίστε την αιτία. Εάν δεν μπορείτε να καθορίσετε την αιτία, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Δοκιμή του προειδοποιητικού ακουστικού συστήματος 1. Γυρίστε το διακόπτη μίζας στη θέση «ON» (ανοικτό) χωρίς να μιζάρετε τον κινητήρα. 2. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Εάν το σύστημα λειτουργεί κανονικά, θα πρέπει να ακουστεί ο συναγερμός. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

29 Πίνακας περιεχομένων Ενότητα 3 - Στο νερό Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Επαρκής αερισμός Ανεπαρκής αερισμός Βασικός χειρισμός του σκάφους Καθέλκυση και λειτουργία του σκάφους...25 Πίνακα λειτουργίας Εκκίνηση και σβήσιμο του κινητήρα...26 Εκκίνηση του κινητήρα Σβήσιμο του κινητήρα Λειτουργία μόνο για το γκάζι...27 Λειτουργία σε θερμοκρασία παγετού...27 Τάπα αποστράγγισης και αντλία υδροσυλλέκτη...27 Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Όταν το σκάφος είναι ακίνητο Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi-Performnce) Ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Σκάφη με ανοικτό μπροστινό κατάστρωμα Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Συνθήκες που επηρεάζουν τη χρήση Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους...31 Πυθμένας σκάφους...31 Σπηλαίωση...31 Υψόμετρο και κλίμα...31 Ξεκινώντας Περίοδος στρωσίματος 20 ωρών...32 Μετά την περίοδο στρωσίματος...32 Έλεγχος στο τέλος της πρώτης σεζόν M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 21

30 Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και όλους τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Η Mercury MerCruiser συνιστά ιδιαίτερα σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Στις Η.Π.Α. μαθήματα παρέχονται από: τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Cost Gurd Auxiliry), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (Power Squdron), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας ή περιοχής. Για ερωτήσεις απευθυνθείτε στην τηλεφωνική γραμμή σκαφών Boting Hotline στον αριθμό ή στην Bot U.S. Foundtion στον αριθμό BOAT. Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Ελέγχετε τον εξοπλισμό ασφαλείας που βρίσκεται στο σκάφος. Εδώ θα βρείτε μερικές υποδείξεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Άγκυρα και επιπλέον σχοινί άγκυρας Χειροκίνητη αντλία υδροσυλλέκτη και επιπλέον τάπες αποστράγγισης Πόσιμο νερό Ραδιόφωνο τρανζίστορ Κουπί Εφεδρική προπέλα, ωστικά μουαγιέ και το κατάλληλο κλειδί Κιτ και οδηγίες πρώτων βοηθειών Αδιάβροχα δοχεία αποθήκευσης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσωπική συσκευή επίπλευσης (1 ανά άτομο που επιβαίνει στο σκάφος) Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοία σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σταματήστε τον κινητήρα κατά την επιβίβαση, την αποβίβαση ή και την προσέγγιση ατόμων στο πίσω τμήμα (πρύμη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιήστε προσωπικές συσκευές επίπλευσης. Από την Ομοσπονδιακή Νομοθεσία απαιτείται να υπάρχει σωσίβιο (προσωπική συσκευή επίπλευσης) τύπου εγκεκριμένου από την Ακτοφυλακή των Η.Π.Α., το οποίο να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο και επιπλέον ένα μαξιλάρι ή σωσίβιο-δακτύλιος για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

31 Ενότητα 3 - Στο νερό Δώστε οδηγίες τουλάχιστον σ ένα άτομο στο σκάφος όσον αφορά τα βασικά της εκκίνησης και χρήσης του κινητήρα και το χειρισμό του σκάφους σε περίπτωση που ο οδηγός καταστεί ανίκανος ή έχει πέσει από το σκάφος. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε εάν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Αν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος, καθώς και κάθε σημείο, από το οποίο υπάρχει κίνδυνος εκτίναξης ατόμου εντός ή εκτός του σκάφους λόγω απροσδόκητης επιτάχυνσης, ξαφνικού σταματήματος, απροσδόκητης απώλειας του ελέγχου του σκάφους ή ξαφνικής κίνησης του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλει ο νόμος). Επηρεάζουν την κρίση σας και μειώνουν σημαντικά τη δυνατότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα, το νερό και τα απόνερά σας. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ διότι δεν θα έχετε περιθώριο αντίδρασης εάν πέσει ο σκιέρ. Για παράδειγμα, το σκάφος που κινείται με ταχύτητα40 χλμ./ώρα (25 MPH) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται61 μ. (200 ft.) μπροστά του σε 5 δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 23

32 Ενότητα 3 - Στο νερό Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει πλήρης απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Επαρκής αερισμός Το μονοξείδιο του άνθρακα υπάρχει στα καυσαέρια όλων των μηχανών εσωτερικής καύσης, συμπεριλαμβανομένων των εξωλέμβιων, των εσωεξωλέμβιων και των εσωλέμβιων κινητήρων που κινούν σκάφη θαλάσσης, καθώς και των γεννητριών που παρέχουν ενέργεια σε διάφορα εξαρτήματα σκαφών. Το μονοξείδιο του άνθρακα είναι ένα θανατηφόρο αέριο, το οποίο είναι άοσμο, άχρωμο και άγευστο. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, που δεν θα πρέπει να συγχέονται με τα συμπτώματα της θαλασσινής ναυτίας ή της μέθης, περιλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφεύγετε την παρατεταμένη έκθεση στο μονοξείδιο του άνθρακα. Η δηλητηρίαση από μονοξείδιο του άνθρακα μπορεί να οδηγήσει σε απώλεια των αισθήσεων, εγκεφαλική βλάβη ή και στο θάνατο. Βεβαιωθείτε ότι το σκάφος, είτε κινείται είτε είναι σταματημένο, αερίζεται καλά. Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις καταπακτές που βλέπουν προς τα εμπρός για να φεύγουν τα καυσαέρια. 1. Παράδειγμα επιθυμητής ροής αέρα στο σκάφος. Ανεπαρκής αερισμός mc Σε συγκεκριμένες συνθήκες, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες σε έναν ανοικτό χώρο ενός ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται ένας κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο b mc b - Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

33 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι σε κίνηση: Ενότητα 3 - Στο νερό - Λειτουργία του κινητήρα του σκάφους με τη γωνία ζυγοστάθμισης της πλώρης πολύ ψηλά b mc b - Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο sttion wgon) Βασικός χειρισμός του σκάφους Καθέλκυση και λειτουργία του σκάφους ΠΊΝΑΚΑ ΛΕΙΤΟΥΡΓΊΑς ΣΗΜΑΝΤΙΚΟ: Τοποθετήστε την τάπα αποστράγγισης υδροσυλλέκτη πριν καθελκύσετε το σκάφος.! ΠΡΟΣΟΧΗ Για την αποφυγή ενδεχόμενης αναρρόφησης νερού που μπορεί να προκαλέσει βλάβη σε στοιχεία του κινητήρα, μη σβήνετε τον κινητήρα με το κλειδί όταν λειτουργεί σε στροφές πάνω από το ρελαντί. Κατά την καθέλκυση του σκάφους από ράμπα με μεγάλη κλίση, βάλτε το σκάφος στο νερό σιγά-σιγά. Μη χρησιμοποιείτε το διακόπτη σβησίματος με αναδέτη για να σβήσετε τον κινητήρα σε ταχύτητα μεγαλύτερη από το ρελαντί. Όταν το σκάφος αρχίσει να «κατεβαίνει» μετά από πλανάρισμα και υπάρχει περίπτωση να περάσει πάνω από τον καθρέφτη του σκάφους ένα μεγάλο κύμα που ακολουθεί, ανοίξτε για λίγο το γκάζι για να ελαχιστοποιήσετε την επίδραση του κύματος στην πρύμνη του σκάφους. Μη σταματάτε το πλανάρισμα απότομα, μη βάζετε όπισθεν και μη σβήνετε τον κινητήρα. Λειτουργία Πίνακας ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΜΕΤΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΚΑΤΑ ΤΗΝ ΠΟΡΕΙΑ ΜΕΤΑ ΤΟ ΣΤΑΜΑΤΗΜΑ Τοποθετήστε την τάπα αποστράγγισης υδροσυλλέκτη. Παρατηρήστε όλους τους δείκτες για να ελέγξετε την κατάσταση του κινητήρα. Εάν οι ενδείξεις δεν είναι κανονικές, σβήστε τον κινητήρα. Παρατηρήστε όλους τους δείκτες για να ελέγξετε την κατάσταση του κινητήρα. Εάν οι ενδείξεις δεν είναι κανονικές, σβήστε τον κινητήρα. Γυρίστε το διακόπτη μίζας στη θέση OFF (κλειστό). Ανοίξτε τη θυρίδα του κινητήρα. Ελέγξτε για τυχόν διαρροές καυσίμου, λαδιού, νερού, υγρών και καυσαερίων. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Γυρίστε το διακόπτη της μπαταρίας στη θέση OFF (κλειστό). Ανοίξτε το διακόπτη της μπαταρίας. Ελέγξτε τη λειτουργία ελέγχου αλλαγής ταχυτήτων και γκαζιού. Κλείστε τη βαλβίδα αποκοπής αποκοπής καυσίμου. Θέστε σε λειτουργία τους φυσητήρες υδροσυλλέκτη. Ελέγξτε τη λειτουργία του συστήματος διεύθυνσης. Κλείστε τον κρουνό θαλάσσης, αν υπάρχει. Ανοίξτε τη βαλβίδα αποκοπής καυσίμου. Ξεπλύνετε το σύστημα ψύξης αν βρίσκεται σε αλμυρό νερό. Ανοίξτε τον κρουνό θαλάσσης, αν υπάρχει. Αποστραγγίστε τον υδροσυλλέκτη. Κλείστε το σύστημα αποστράγγισης. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Εκτελέστε όλους τους άλλους ελέγχους που καθορίζονται από τον αντιπρόσωπο και/ή τον κατασκευαστή του σκάφους σας. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό όταν το κλειδί της μίζας βρίσκεται στη θέση ON M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 25

34 Ενότητα 3 - Στο νερό Εκκίνηση και σβήσιμο του κινητήρα ΕΚΚΊΝΗΣΗ ΤΟΥ ΚΙΝΗΤΉΡΑ ΣΒΉΣΙΜΟ ΤΟΥ ΚΙΝΗΤΉΡΑ ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο όσες λειτουργίες ισχύουν για το δικό σας συγκρότημα κινητήρα. 1. Ελέγξτε όλα τα μέρη που αναφέρονται στον πίνακα λειτουργίας. 2. Φέρτε τη λαβή του χειριστηρίου στη νεκρά.! ΠΡΟΣΟΧΗ Η υπερθέρμανση λόγω ανεπαρκούς ποσότητας νερού ψύξης προκαλεί ζημιά στον κινητήρα και στο σύστημα μετάδοσης κίνησης. Βεβαιωθείτε ότι υπάρχει πάντοτε επαρκής ποσότητα νερού στις οπές εισαγωγής νερού κατά τη λειτουργία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Στο θάλαμο κινητήρα συλλέγονται εκρηκτικές αναθυμιάσεις βενζίνης. Αποφύγετε τον τραυματισμό ή τις υλικές ζημιές θέτοντας σε λειτουργία τον φυσητήρα υδροσυλλέκτη τουλάχιστον 5 λεπτά πριν την εκκίνηση του κινητήρα. Εάν το σκάφος δε διαθέτει φυσητήρα υδροσυλλέκτη, ανοίξτε τη θυρίδα του κινητήρα και αφήστε την ανοιχτή ενώ ξεκινάτε τον κινητήρα. 3. Γυρίστε το κλειδί της μίζας στη θέση "START". Αφήστε το κλειδί όταν ξεκινήσει ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". Αφήστε τον κινητήρα ζεσταθεί (6 10 λεπτά για την πρώτη εκκίνηση της ημέρας). ΣΗΜΕΙΩΣΗ: Αν ο κινητήρας δεν έχει λειτουργήσει για μεγάλο χρονικό διάστημα, ενδέχεται να χρειαστούν μερικές προσπάθειες. 4. Αν ο κινητήρας δεν πάρει εμπρός μετά από 3 προσπάθειες:. Πατήστε το κουμπί μόνο για το γκάζι και μετακινήστε τη λαβή του χειριστηρίου / τον μοχλό γκαζιού στη θέση 1/4 γκαζιού. b. Γυρίστε το κλειδί της μίζας στη θέση "START". Αφήστε το κλειδί όταν πάρει εμπρός ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". 5. Αν ο κινητήρας δεν πάρει εμπρός μετά το βήμα 4:. Μετακινήστε τη λαβή χειριστηρίου / τον μοχλό γκαζιού στη θέση τέρμα γκάζι και επαναφέρετε περίπου στο 1/4 γκαζιού. b. Γυρίστε το κλειδί της μίζας στη θέση "START". Αφήστε το κλειδί όταν πάρει εμπρός ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". 6. Επιθεωρήστε τον κινητήρα για τυχόν διαρροές καυσίμου, λαδιού, νερού και αερίων εξαγωγής. 7. Κινήστε τη λαβή ελέγχου με μια γρήγορη και αποφασιστική κίνηση προς τα εμπρός για την εμπρός ταχύτητα ή προς τα πίσω για την όπισθεν. Μετά την αλλαγή ταχύτητας, ανοίξτε το γκάζι στην επιθυμητή ρύθμιση.! ΠΡΟΣΟΧΗ Αποφύγετε την πρόκληση ζημιών στο σύστημα μετάδοσης κίνησης. Η αλλαγή ταχύτητας στη μονάδα μετάδοσης κίνησης σε στροφές περισσότερες από του ρελαντί ενδέχεται να προκαλέσει εσωτερική ζημιά στο σύστημα μετάδοσης κίνησης. Η αλλαγή ταχύτητας πρέπει να γίνεται μόνο με τον κινητήρα στις στροφές ρελαντί. 1. Βάλτε τη λαβή του χειριστηρίου στη νεκρά/ρελαντί και αφήστε τον κινητήρα να επιστρέψει σιγά στο ρελαντί. Εάν ο κινητήρας λειτουργούσε για μεγάλο χρονικό διάστημα σε υψηλή ταχύτητα, αφήστε τον κινητήρα να κρυώσει στο ρελαντί για 3 με 5 λεπτά. 2. Γυρίστε τον διακόπτη μίζας στη θέση "OFF" (κλειστό). Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

35 Λειτουργία μόνο για το γκάζι Ενότητα 3 - Στο νερό 1. Ανατρέξτε στην ενότητα Τηλεχειριστήρια για τα χαρακτηριστικά των τηλεχειριστηρίων. 2. Μετακινήστε το μοχλό του χειριστηρίου στη θέση ρελαντί/νεκράς. 3. Πατήστε συνεχόμενα το κουμπί γκάζι μόνο και φέρτε το μοχλό ελέγχου στη θέση ρελαντί/πρόσω ή ρελαντί/όπισθεν. 4. Αν ο μοχλός ελέγχου μετακινηθεί πέρα από τη θέση ρελαντί/πρόσω ή ρελαντί/ όπισθεν, οι στροφές του κινητήρα θα αυξηθούν. ΣΗΜΑΝΤΙΚΟ: Η μετακίνηση του μοχλού πίσω στη θέση ρελαντί/νεκράς απεμπλέκει το κουμπί γκάζι μόνο και επιτρέπει στον κινητήρα να τεθεί σε ταχύτητα. 5. Η λειτουργία γκάζι μόνο απενεργοποιείται με τη μετακίνηση του μοχλού του χειριστηρίου στη θέση ρελαντί/νεκράς. Η μετακίνηση του μοχλού χειριστηρίου από στη θέση ρελαντί/νεκράς στη θέση ρελαντί/πρόσω ή ρελαντί/όπισθεν χωρίς πάτημα του κουμπιού γκάζι μόνο θέτει τον κινητήρα στην επιλεγμένη ταχύτητα. Λειτουργία σε θερμοκρασία παγετού ΣΗΜΑΝΤΙΚΟ: Εάν το σκάφος λειτουργεί σε θερμοκρασίες παγετού, θα πρέπει να λαμβάνονται μέτρα για την πρόληψη των ζημιών στο συγκρότημα κινητήρα από τον παγετό. Η ζημιά που προκαλείται από το πάγωμα δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury MerCruiser. Τάπα αποστράγγισης και αντλία υδροσυλλέκτη Ο χώρος του κινητήρα στο σκάφος σας είναι φυσικό να γεμίζει με νερό. Για το λόγο αυτό, τα σκάφη είναι συνήθως εξοπλισμένα με μια τάπα αποστράγγισης ή/και μια αντλία υδροσυλλέκτη. Είναι σημαντικό να ελέγχετε αυτά τα στοιχεία τακτικά για να βεβαιωθείτε ότι η στάθμη του νερού δεν έρχεται σε επαφή με το συγκρότημα του κινητήρα. Ορισμένα στοιχεία του κινητήρα σας θα υποστούν σοβαρές ζημιές εάν βυθιστούν στο νερό. Η ζημιά που προκαλείται από βύθιση δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury MerCruiser. Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Είναι πολύ δύσκολο για το άτομο που βρίσκεται στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα. Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται (ακόμη και με σβηστό τον κινητήρα) και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 27

36 Ενότητα 3 - Στο νερό Όταν το σκάφος είναι ακίνητο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σβήστε αμέσως τον κινητήρα κάθε φορά που υπάρχει άτομο στο νερό κοντά στο σκάφος σας. Είναι πιθανόν να προκληθεί σοβαρός τραυματισμός του ατόμου που βρίσκεται στο νερό αν αυτό έρθει σε επαφή με περιστρεφόμενη προπέλα, κινούμενο σκάφος, κινούμενο κιβώτιο ταχυτήτων ή οποιονδήποτε συμπαγή μηχανισμό που είναι άκαμπτα συνδεδεμένος με κινούμενο σκάφος ή κιβώτιο ταχυτήτων. Βάλτε το μοχλό ταχυτήτων στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi- Performnce) Εάν το σκάφος σας θεωρείται σκάφος υψηλής ταχύτητας ή υψηλών επιδόσεων και δεν είστε εξοικειωμένοι με κάτι τέτοιο, συνιστούμε να μην το λειτουργείτε ποτέ σε υψηλή ταχύτητα χωρίς να ζητήσετε πρώτα μια βόλτα προσανατολισμού και επίδειξης από τον αντιπρόσωπο ή κάποιο χειριστή έμπειρο στο συγκεκριμένο τύπο σκάφους. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο Λειτουργία σκάφους Hi- Performnce ( R2) που θα προμηθευτείτε από τον αντιπρόσωπο, το διανομέα ή τη Mercury Mrine. Ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck bots) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί. Σκάφη με ανοικτό μπροστινό κατάστρωμα Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό. mc ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω κτυπήματος μετά από πτώση από το μπροστινό άκρο ποντονιού ή σκάφους με κατάστρωμα. Μην πλησιάζετε το μπροστινό άκρο του καταστρώματος και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

37 Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Ενότητα 3 - Στο νερό Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους. Αναπηδήσεις σε κύματα και απόνερα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ mc Αποφύγετε το σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης εντός ή εκτός του σκάφους όταν αυτό επανέρχεται στο νερό μετά από αναπήδηση σε κύμα ή απόνερα. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατόν. Δώστε οδηγίες σε όλους τους επιβάτες να σκύψουν κάτω και να πιαστούν από οποιαδήποτε χειρολαβή του σκάφους όταν γίνεται αναπήδηση σε κύμα ή απόνερα. mc Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν αυτό γίνεται με ταχύτητα αρκετή ώστε να βρεθεί το κύτος ολόκληρο ή κατά ένα μέρος έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος μπαίνει και πάλι στο νερό. Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει τη βίαιη αλλαγή της κατεύθυνσης πορείας του σκάφους. Μια τέτοια απότομη αλλαγή κατεύθυνσης ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους, ή και έξω από το σκάφος. Υπάρχει και ένας λιγότερο συνήθης κίνδυνος που προκύπτει όταν αφήνετε το σκάφος να ανυψώνεται στον αέρα όταν συναντά κύμα ή απόνερα. Αν η πλώρη του σκάφους σας βρεθεί σε μεγάλη γωνία προς τα κάτω όσο βρίσκεται στον αέρα, όταν έρθει σε επαφή με το νερό μπορεί να διαπεράσει την επιφάνειά του και να βρεθεί κάτω από το νερό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Το σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 29

38 Ενότητα 3 - Στο νερό Πρόσκρουση σε αντικείμενα κάτω από το νερό Μειώστε την ταχύτητα και κινηθείτε με προσοχή όταν οδηγείτε το σκάφος σε ρηχά νερά ή σε περιοχές όπου τα νερά ενδέχεται να κρύβουν κάτω από την επιφάνειά τους εμπόδια που μπορεί να χτυπηθούν από τα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο ή τον πυθμένα του σκάφους. ΣΗΜΑΝΤΙΚΟ: Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται κατ' ανώτατο όριο στα24 ως 40 χλμ./ώρα (15 ως 25 mph). Η πρόσκρουση σε ένα επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός ή και έξω από το σκάφος. Ζημιές από την πρόσκρουση στα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο και/ή το ίδιο το σκάφος. Θυμηθείτε ότι ένα από τα σημαντικότερα πράγματα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών σε τέτοιες περιπτώσεις είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Εάν χτυπήσετε ένα βυθισμένο αντικείμενο, σταματήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε το σύστημα μετάδοσης κίνησης μήπως υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, το συγκρότημα κινητήρα πρέπει να μεταφερθεί σε ένα εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στο κύτος ή τον καθρέφτη, καθώς και για διαρροές. Ο χειρισμός με ζημιές σε βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, στο πηδάλιο ή στον πυθμένα του σκάφους μπορεί να προκαλέσει πρόσθετες ζημιές σε άλλα εξαρτήματα του συγκροτήματος κινητήρα ή να επηρεάσει τον έλεγχο του σκάφους. Αν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα. 7576! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απώλεια ελέγχου του σκάφους μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή και θάνατο, γι' αυτό πρέπει να αποφεύγεται. Η συνέχιση της πορείας του σκάφους όταν υπάρχουν μεγάλες ζημιές από πρόσκρουση μπορεί να έχει ως αποτέλεσμα την ξαφνική βλάβη εξαρτημάτων με ή χωρίς άλλες επιπτώσεις. Θα πρέπει να γίνει διεξοδικός έλεγχος του συγκροτήματος κινητήρα και να πραγματοποιηθούν οι ενδεχομένως αναγκαίες επισκευές. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

39 Ενότητα 3 - Στο νερό Συνθήκες που επηρεάζουν τη χρήση Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Μετακίνηση του βάρους προς τα πίσω (προς την πρύμνη): Κανονικά αυξάνει την ταχύτητα και τον αριθμό στροφών του κινητήρα Προκαλεί την αναπήδηση της πλώρης σε κύματα Αυξάνει τον κίνδυνο να πέσει το επόμενο κύμα μέσα στο σκάφος όταν αυτό σταματήσει να πλανάρει Σε ακραίες περιπτώσεις, ενδέχεται να προκαλέσει την πρόνευση του σκάφους Μετακίνηση του βάρους προς τα εμπρός (προς την πλώρη): Βελτιώνει την ευκολία στο πλανάρισμα Βελτιώνει την πλεύση σε ταραγμένα νερά Σε ακραίες περιπτώσεις, ενδέχεται να κάνει το σκάφος να αλλάζει επανειλημμένα κατεύθυνση (διεύθυνση από την πλώρη) Πυθμένας σκάφους Σπηλαίωση Για να διατηρηθεί η μέγιστη ταχύτητα, ο πυθμένας του σκάφους πρέπει να καλύπτει τις ακόλουθες προϋποθέσεις: Να είναι καθαρός και απαλλαγμένος από όστρακα και θαλάσσια βλάστηση Να μην έχει παραμορφώσεις και να είναι σχεδόν επίπεδος στη θέση επαφής του με το νερό Να είναι ίσιος και ομαλός εμπρός και πίσω Όταν το σκάφος είναι αγκυροβολημένο, ενδέχεται να συσσωρευτεί θαλάσσια βλάστηση. Η βλάστηση αυτή πρέπει να αφαιρεθεί πριν τεθεί το σκάφος σε λειτουργία, γιατί μπορεί να αποφράξει τις εισαγωγές νερού και να προκαλέσει την υπερθέρμανση του κινητήρα. Σπηλαίωση προκύπτει όταν η ροή του νερού δεν μπορεί να ακολουθήσει το περίγραμμα ενός βυθισμένου αντικειμένου που κινείται με ταχύτητα, όπως είναι το κιβώτιο ταχυτήτων ή η προπέλα. Η σπηλαίωση αυξάνει την ταχύτητα της προπέλας ενώ μειώνει την ταχύτητα του σκάφους. Η σπηλαίωση μπορεί να διαβρώσει έντονα την επιφάνεια του κιβωτίου ταχυτήτων ή της προπέλας. Συνηθισμένες αιτίες σπηλαίωσης είναι: Φύκια ή άλλα σωματίδια που έχουν εμπλακεί στην προπέλα Λυγισμένο πτερύγιο προπέλας Ανυψωμένα σημεία ανωμαλίας ή αιχμηρές άκρες στην προπέλα Υψόμετρο και κλίμα Το υψόμετρο και οι κλιματολογικές συνθήκες επηρεάζουν την απόδοση του συγκροτήματος κινητήρα σας. Η μείωση της απόδοσης μπορεί να προέλθει από: Μεγαλύτερα υψόμετρα Υψηλότερες θερμοκρασίες Χαμηλές βαρομετρικές πιέσεις Υψηλή υγρασία Για τη βέλτιστη απόδοση του κινητήρα σε εναλλασσόμενες καιρικές συνθήκες, ο κινητήρας πρέπει να έχει την κατάλληλη προπέλα για να μπορεί να λειτουργήσει στις ανώτατες ή σχεδόν στις ανώτατες στροφές του συνιστώμενου μέγιστου εύρους σ.α.λ. με κανονικό φορτίο στις συνήθεις για τη λειτουργία του σκάφους σας καιρικές συνθήκες. Στις περισσότερες περιπτώσεις, οι συνιστώμενες σ.α.λ. μπορούν να επιτευχθούν με αλλαγή της προπέλας με μια άλλη με μικρότερο βήμα M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 31

40 Ενότητα 3 - Στο νερό Ξεκινώντας Περίοδος στρωσίματος 20 ωρών ΣΗΜΑΝΤΙΚΟ: Οι πρώτες 20 λειτουργίας είναι η περίοδος στρωσίματος του κινητήρα. Το σωστό στρώσιμο είναι αναγκαίο για την επίτευξη της ελάχιστης κατανάλωσης λαδιού και της μέγιστης απόδοσης του κινητήρα. Κατά τη διάρκεια αυτής της περιόδου στρωσίματος θα πρέπει να τηρούνται οι ακόλουθοι κανόνες: Κατά τις πρώτες 10, μην αφήνετε τον κινητήρα να λειτουργεί κάτω από τις 1500 σ.α.λ. για παρατεταμένα χρονικά διαστήματα. Βάλτε ταχύτητα το συντομότερο δυνατόν μετά την εκκίνηση και ανοίξτε το γκάζι πάνω από τις 1500 σ.α.λ. αν οι συνθήκες επιτρέπουν την ασφαλή λειτουργία. Μην αφήνετε τον κινητήρα να λειτουργεί στην ίδια ταχύτητα για παρατεταμένα χρονικά διαστήματα. Κατά τις πρώτες 10, μην υπερβαίνετε τα 3/4 των στροφών που απαιτούνται για τέρμα γκάζι. Κατά τις επόμενες 10 επιτρέπεται η κατά διαστήματα λειτουργία με τέρμα γκάζι (το πολύ μέχρι 5 λεπτά τη φορά). Αποφύγετε το άνοιγμα του γκαζιού μέχρι τέρμα από τη νεκρά. Μην ανοίγετε τέρμα το γκάζι προτού ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας. Ελέγχετε συχνά τη στάθμη λαδιού του κινητήρα. Προσθέτετε λάδι σύμφωνα με τις ανάγκες. Είναι φυσιολογικό η κατανάλωση λαδιού να είναι υψηλή κατά τη διάρκεια του στρωσίματος. Μετά την περίοδο στρωσίματος Για να είναι η διάρκεια ζωής του συγκροτήματος κινητήρα Mercury MerCruiser όσο το δυνατόν μεγαλύτερη, θα πρέπει να λάβετε υπόψη σας τις ακόλουθες συστάσεις: Βεβαιωθείτε ότι η προπέλα επιτρέπει στον κινητήρα να λειτουργεί στις ανώτατες (ή σχεδόν στις ανώτατες) στροφές του συνιστώμενου εύρους σ.α.λ. (ανατρέξτε στις ενότητες Προδιαγραφές και Συντήρηση) όταν λειτουργείτε τον κινητήρα με τέρμα γκάζι και κανονικό φορτίο σκάφους. Συνιστάται η λειτουργία στα 3/4 των στροφών που απαιτούνται για τέρμα γκάζι ή και χαμηλότερα. Αποφεύγετε την παρατεταμένη λειτουργία του κινητήρα με τέρμα γκάζι. Αλλάξτε το λάδι και το φίλτρο λαδιού. Ανατρέξτε στην ενότητα Συντήρηση. Έλεγχος στο τέλος της πρώτης σεζόν Στο τέλος της πρώτης σεζόν λειτουργίας, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για να συνεννοηθείτε σχετικά με τις προγραμματισμένες εργασίες συντήρησης και/ή να προχωρήσετε στη διεξαγωγή τους. Αν βρίσκεστε σε περιοχή που το προϊόν λειτουργεί συνεχώς όλο το χρόνο θα πρέπει να επικοινωνείτε με τον αντιπρόσωπό σας μετά από τις πρώτες 100 λειτουργίας ή μία φορά το χρόνο, όποιο από τα δύο συμβεί πρώτα. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

41 Πίνακας περιεχομένων Ενότητα 4 - Προδιαγραφές Ενότητα 4 - Προδιαγραφές Σ.α.λ. κρουαζιέρας Απαιτήσεις καυσίμου Ποιότητα καυσίμων Χρήση βενζινών «νέου τύπου» (οξυγονωμένων) (μόνο για τις Η.Π.Α.) Βενζίνες που περιέχουν αλκοόλες Λάδι μηχανής Προδιαγραφές κινητήρα Προδιαγραφές υγρών Κινητήρας Κιβώτιο ταχυτήτων M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 33

42 Ενότητα 4 - Προδιαγραφές Σ.α.λ. κρουαζιέρας Οι σύγχρονοι εσωλέμβιοι κινητήρες λειτουργούν σε υψηλότερες ταχύτητες κινητήρα απ' ότι αυτοί που κατασκευάζονταν λίγα χρόνια πριν. Η σημαντική αύξηση στην ιπποδύναμη των νέων αυτών κινητήρων οφείλεται σε μεγάλο βαθμό στις αυξημένες σ.α.λ. σε συνδυασμό με το βελτιωμένο αερισμό. Μαζί με τις υψηλότερες στροφές σε τελείως ανοικτό γκάζι προκύπτουν και αυξημένες στροφές κρουαζιέρας. Οι υψηλότερες αυτές στροφές παίζουν αποφασιστικό ρόλο για τη βέλτιστη απόδοση και αποδοτικότητα. Τα υλικά και ο σχεδιασμός των νέων κινητήρων επιτρέπουν την επίτευξη των υψηλοτέρων αυτών ταχυτήτων χωρίς επιπτώσεις στην ανθεκτικότητα του κινητήρα. Στην πράξη, η τοποθέτηση υπερβολικά μεγάλης προπέλας για τη μείωση των σ.α.λ. κρουαζιέρας στα προηγούμενα επίπεδα καθιστά τον κινητήρα πιο ευάλωτο σε ζημιές λόγω αυτανάφλεξης και προανάφλεξης. Τα συνιστώμενα εύρη σ.α.λ. κρουαζιέρας είναι: Σ.α.λ. κρουαζιέρας για μέγιστες επιδόσεις Μοντέλο Εύρος σ.α.λ. Απαιτήσεις καυσίμου Ποιότητα καυσίμων 5.7L ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα, η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης, θεωρείται κακή χρήση του κινητήρα και η βλάβη που προκύπτει κατ αυτόν τον τρόπο δεν καλύπτεται από την περιορισμένη εγγύηση. Οι κινητήρες της Mercury MerCruiser λειτουργούν ικανοποιητικά όταν χρησιμοποιείται γνωστή μάρκα αμόλυβδης βενζίνης η οποία συμφωνεί με τις ακόλουθες προδιαγραφές: Η.Π.Α. και Καναδάς όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 87 ((R+M)/2. Επίσης αποδεκτή είναι και η βενζίνη Premium [92 (R+M)/2 Οκτάνια]. ΜΗ χρησιμοποιείτε βενζίνη super. Εκτός Η.Π.Α. και Καναδά όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 90 RON. Επίσης αποδεκτή είναι και η βενζίνη Premium (98 RON). Εάν δεν υπάρχει διαθέσιμη αμόλυβδη βενζίνη, χρησιμοποιείστε βενζίνη super γνωστής μάρκας. Χρήση βενζινών «νέου τύπου» (οξυγονωμένων) (μόνο για τις Η.Π.Α.) Αυτός ο τύπος βενζίνης απαιτείται για ορισμένες περιοχές των Η.Π.Α. Τα δύο είδη οξυγονούχων οργανικών ενώσεων που χρησιμοποιούνται στα καύσιμα αυτά είναι η αλκοόλη (Αιθανόλη) και ο αιθέρας (ΜΤΒΕ ή ΕΤΒΕ). Εάν το οξυγονούχο συστατικό που χρησιμοποιείται στη βενζίνη της περιοχής σας είναι η αιθανόλη, ανατρέξτε στην ενότητα «Βενζίνες που περιέχουν αλκοόλες». Αυτές οι βενζίνες νέου τύπου είναι αποδεκτές προς χρήση για τον κινητήρα σας της Mercury MerCruiser. Βενζίνες που περιέχουν αλκοόλες Εάν η βενζίνη της περιοχής σας περιέχει είτε μεθανόλη (μεθυλική αλκοόλη) είτε αιθανόλη (αιθυλική αλκοόλη), θα πρέπει να γνωρίζετε ορισμένες επιβλαβείς συνέπειες που μπορεί να υπάρξουν. Αυτές οι επιβλαβείς συνέπειες είναι σοβαρότερες με τη μεθανόλη. Επίσης, η αύξηση του ποσοστού αλκοόλης στο καύσιμο μπορεί να επιδεινώσει τις επιβλαβείς αυτές συνέπειες. Ορισμένες από τις επιβλαβείς αυτές συνέπειες προκαλούνται επειδή η αλκοόλη στη βενζίνη μπορεί να απορροφήσει την υγρασία του αέρα, με αποτέλεσμα του διαχωρισμού του νερού/ της αλκοόλης από τη βενζίνη στο ρεζερβουάρ. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

43 Ενότητα 4 - Προδιαγραφές Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury MerCruiser μπορούν να αντέξουν μέχρι 10% περιεκτικότητα σε αλκοόλη της βενζίνης. Δεν γνωρίζουμε μέχρι ποιο ποσοστό μπορεί να αντέξει το σύστημα καυσίμων του σκάφους σας. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε πως οι βενζίνες που περιέχουν αλκοόλες μπορεί να αυξήσουν: Τη διάβρωση των μεταλλικών εξαρτημάτων Την αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Τη διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Τα προβλήματα κατά την εκκίνηση και τη λειτουργία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΚΙΝΔΥΝΟΣ ΦΩΤΙΑΣ ΚΑΙ ΕΚΡΗΞΗΣ: Η διαρροή καυσίμου σε οποιοδήποτε σημείο του συστήματος καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς και έκρηξης, που θα μπορούσε να προκαλέσει σοβαρούς τραυματισμούς ή ακόμα και θάνατο. Η προσεκτική τακτική επιθεώρηση ολόκληρου του συστήματος καυσίμου είναι υποχρεωτική, ιδιαίτερα μετά την περίοδο αποθήκευσης. Όλα τα εξαρτήματα του συστήματος καυσίμων θα πρέπει να επιθεωρούνται για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε το σχετικό εξάρτημα πριν χρησιμοποιήσετε ξανά τον κινητήρα. Εξαιτίας των επιβλαβών συνεπειών της αλκοόλης της βενζίνης, συνιστάται η χρήση μόνο βενζίνης χωρίς αλκοόλη όπου είναι δυνατόν. Εάν το μόνο διαθέσιμο καύσιμο περιέχει αλκοόλη ή εάν δεν γνωρίζετε εάν περιέχει αλκοόλη, απαιτείται η αυξημένη συχνότητα των επιθεωρήσεων για διαρροές και ανωμαλίες. ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας Mercury MerCruiser λειτουργεί με τη χρήση βενζίνης που περιέχει αλκοόλη, θα πρέπει να αποφεύγεται η αποθήκευση βενζίνης στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Τα μεγάλα χρονικά διαστήματα αποθήκευσης, συχνό φαινόμενο στα σκάφη, δημιουργούν προβλήματα ιδιαίτερης φύσης. Στα αυτοκίνητα, τα καύσιμα που περιέχουν αλκοόλη συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, αλλά τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Επιπλέον, μπορεί να προκύψει εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. Λάδι μηχανής Για να αποδίδει ο κινητήρας όσο το δυνατόν καλύτερα και για να παρέχεται μέγιστη προστασία, συνιστούμε θερμά τη χρήση των παρακάτω λαδιών με τη σειρά που αναφέρονται στην παρούσα σύσταση. 1. Συνθετικό λάδι τετράχρονων κινητήρων της MerCruiser / Quicksilver με προδιαγραφές NMMA FC-W. 2. Λάδι 25W40 της MerCruiser / Quicksilver με προδιαγραφές NMMA FC-W. 3. Λάδι με προδιαγραφές NMMA FC-W. 4. Λάδι 25W40 τετράχρονων κινητήρων της MerCruiser / Quicksilver χωρίς προδιαγραφές FC-W. 5. Απορρυπαντικό λάδι αυτοκινήτων κανονικού βάρους και κανονικού βαθμού σύμφωνα με το παρακάτω διάγραμμα λειτουργίας M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 35

44 Ενότητα 4 - Προδιαγραφές ΣΗΜΕΙΩΣΗ: Συνιστάται κατηγορηματικά να μη χρησιμοποιείτε μη απορρυπαντικά λάδια, λάδια πολλαπλού ιξώδους (διαφορετικά από τα προδιαγεγραμμένα), συνθετικά λάδια χωρίς προδιαγραφές FC-W, λάδια χαμηλής ποιότητας ή λάδια που περιέχουν στερεά προσθετικά. MerCruiser/ Quicksilver Synthetic Blend, NMMA FC-W rted, 4-cycle oil ORDER OF PREFERENCE MerCruiser / Quicksilver 25W40 NMMA FC-W rted oil A NMMA FC-W rted oil MerCruiser / Quicksilver 4-cycle 25W40, non FC-W rted oil SAE40W SAE30W SAE 20W 32 F 0 C AIR TEMPERATURE 50 F 10 C 8082 Προδιαγραφές κινητήρα Μοντέλα Εσωλέμβιος κινητήρας 5.7 L TKS Tow Sport 5.7 L TKS Ιπποδύναμη Kilowtt Κυβισμός 5,7 L (350 cid) Συνιστώμενο εύρος σ.α.λ. με τελείως ανοικτό γκάζι Σ.α.λ. ρελαντί στο νεκρό Ελάχιστη πίεση λαδιού στο ρελαντί 4. Θερμοστάτης Χρονισμός σε ρελαντί kp (6 psi) 71 C (160 F) 10 πριν το ΑΝΣ Σειρά ανάφλεξης Ηλεκτρικό σύστημα Ισχύς εναλλάκτη Συνιστώμενη ισχύς μπαταρίας (Ελάχιστο) Τύπος μπουζί Διάκενο μπουζί Προδιαγραφές υγρών Κινητήρας 12 βολτ αρνητική (-) γείωση 65 A 375 CCA, 475 MCA, ή 90 Ah AC MR43LTS ή AC (Pltinum) 1,14 mm (0.045 in.) ΣΗΜΑΝΤΙΚΟ: Όλες οι τιμές χωρητικότητας είναι κατά προσέγγιση μετρήσεις των υγρών. 1. Η απόδοση μετρήθηκε και διορθώθηκε σύμφωνα με την ισχύ του στροφαλοφόρου άξονα SAE J1228/ISO Μετρήθηκε με τη χρήση ακριβούς στροφόμετρου σέρβις, με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. 3. Για τη ρύθμιση των στροφών ρελαντί πρέπει να ακολουθείται μια ειδική διαδικασία. Συμβουλευτείτε τον Εξουσιοδοτημένο Αντιπροσωπο της Mercury MerCruiser πριν προσπαθήσετε να πραγματοποιήσετε αυτή τη διαδικασία. 4. Η πίεση λαδιού πρέπει να ελέγχεται με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

45 Ενότητα 4 - Προδιαγραφές ΣΗΜΑΝΤΙΚΟ: Ίσως χρειαστεί να ρυθμίσετε τη στάθμη λαδιού, ανάλογα με τη γωνία εγκατάστασης και τον τύπο του συστήματος ψύξης (εναλλάκτης θερμότητας και αγωγοί καυσίμου). Όλα τα μοντέλα Χωρητικότητα Τύπος υγρού Λάδι κινητήρα (με το φίλτρο) 1. 4,25 λίτρα (4.5 U.S qts) Συνθετικό λάδι τετράχρονων κινητήρων της Quicksilver με προδιαγραφές NMMA FC-W. Σύστημα ψύξης θαλασσινού νερού λίτρα (21 U.S. qts) Προπυλενική γλυκόλη και καθαρό νερό Κιβώτιο ταχυτήτων Μοντέλο Χωρητικότητα Τύπος υγρού 5000 A 2,8 λίτρα (3 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 5000 V 3,3 λίτρα (3.5 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 71C In-Line (σε σειρά) 3. 1,7 λίτρα 1.75 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Μειωτήρας 71C 2,8 λίτρα (3 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Μηχανισμός μειωτήρα χειριστηρίου 71C 1,7 λίτρα (1 3/4 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 72C σε σειρά 1,7 λίτρα (1 3/4 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Μειωτήρας 72C 1,7 λίτρα (1 3/4 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Xειριστήριο V-drive 72C 1,7 λίτρα (1 3/4 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 72C V-Drive 3,8 λίτρα (4.0 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 63 A 4,0 λίτρα (4.25 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 63 V 4,0 λίτρα (4.25 U.S. Qurt) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 45C Tow sports 1,8 λίτρα (60 oz.) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 45C Tow Sports 1,8 λίτρα (60 oz.) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Μηχανισμός V χειριστηρίου 45C 1,9 λίτρα (64 Oz) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 45C σε σειρά4. 1,9 λίτρα (66 oz.) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III 1. Χρησιμοποιείτε πάντα τον δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού ή υγρού που χρειάζεται. 2. Οι πληροφορίες χωρητικότητας του συστήματος ψύξης θαλασσινού νερού ισχύουν μόνο για λειτουργία σε χαμηλές θερμοκρασίες. 3. Οι εφαρμογές Wlter V-Drive έχουν 2 σημεία σέρβις υγρού, το κιβώτιο ταχυτήτων και το μηχανισμό μειωτήρα Για πληροφορίες σχετικά με τη χωρητικότητα και τα χρονικά διαστήματα σέρβις, ανατρέξτε στο εγχειρίδιο κατόχου Wlters. 4. Συμβουλευθείτε το εγχειρίδιο του κατασκευαστή για πληροφορίες σχετικά με τις χωρητικότητες υγρών του συστήματος V-drive M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 37

46 Ενότητα 4 - Προδιαγραφές Σημειώσεις: Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

47 Πίνακας περιεχομένων Ενότητα 5 - Συντήρηση Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Ευθύνες αντιπροσώπου Συντήρηση Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονοδιάγραμμα συντήρησης Μοντέλα με εξωλέμβια Τακτική Συντήρηση Αρχή κάθε ημέρας Στο τέλος κάθε ημέρας Εβδομαδιαία Κάθε δύο μήνες ή Προγραμματισμένη συντήρηση Μετά την αρχική περίοδο στρωσίματος 20 ωρών Κάθε 100 χρήσης ή ετησίως, όποιο από τα δύο συμβεί πρώτα Κάθε 300 ή 3 χρόνια Ημερολόγιο συντήρησης Στεγανή βίδα μίγματος καρμπυρατέρ Λάδι μηχανής Έλεγχος Πλήρωση Αλλαγή λαδιού και φίλτρου Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα Αντλία αποστράγγισης λαδιού κινητήρα Αλλαγή του φίλτρου Υγρό κιβωτίου ταχυτήτων Έλεγχος ενώ ο κινητήρας είναι ζεστός Έλεγχος ενώ ο κινητήρας είναι κρύος Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος Πλήρωση Αλλαγή Καθαρισμός της φλογοπαγίδας Θετική βαλβίδα εξαέρωσης κάρτερ (PCV) Αλλαγή Αλλαγή φίλτρου καυσίμου διαχωρισμού νερού Λίπανση Ντίζα γκαζιού...52 Σύνδεσμος κιβωτίου ταχυτήτων...52 Ιμάντας σερπεντίνη μετάδοσης κίνησης Έλεγχος Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης Έκπλυση του συγκροτήματος κινητήρα Εσωλέμβιες Tow Sports Μπαταρία M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 39

48 Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Ευθύνες αντιπροσώπου Συντήρηση Είναι ευθύνη του χειριστή να διενεργεί όλους τους ελέγχους ασφαλείας, να τηρεί όλες τις οδηγίες λίπανσης και συντήρησης ώστε να διασφαλίζεται η ασφαλής λειτουργία και να επιστρέφει τη μονάδα σε εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser προκειμένου να διενεργηθεί περιοδικός έλεγχος. Το σύνηθες σέρβις συντήρησης και τα ανταλλακτικά είναι ευθύνη του ιδιοκτήτη/χειριστή και, ως εκ τούτου, δεν θεωρούνται ελαττώματα εργασίας ή υλικών σύμφωνα με τους όρους της εγγύησης. Η ανάγκη διενέργειας των εργασιών συντήρησης εξαρτάται και από τις προσωπικές συνήθειες λειτουργίας και χρήσης. Η κατάλληλη συντήρηση και φροντίδα του συγκροτήματος κινητήρα διασφαλίζει βέλτιστη απόδοση και αξιοπιστία και περιορίζει στο ελάχιστο τα συνολικά έξοδα λειτουργίας. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για βοηθήματα σέρβις. Στις ευθύνες του αντιπροσώπου προς τον πελάτη περιλαμβάνονται γενικές εργασίες επιθεώρησης και προετοιμασίας πριν από την παράδοση, όπως: Ο έλεγχος για το σωστό εξοπλισμό του σκάφους. Πριν από την παράδοση, βεβαιωθείτε ότι το συγκρότημα κινητήρα Mercury MerCruiser και ο λοιπός εξοπλισμός λειτουργούν κανονικά. Πραγματοποιήστε όλες τις απαραίτητες ρυθμίσεις για να εξασφαλίσετε τις μέγιστες επιδόσεις. Εξοικείωση του πελάτη με τον εξοπλισμό του σκάφους. Εξηγήστε του και δείξτε του πώς λειτουργεί το συγκρότημα κινητήρα και το σκάφος. Συμπληρώστε ένα αντίτυπο της λίστας ελέγχου εργασιών επιθεώρησης πριν από την παράδοση. Ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα ή της μονάδας μετάδοσης κίνησης, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί καυσίμου που που παγιδεύονται στο χώρο του κινητήρα ενδέχεται να προκαλέσουν ερεθισμούς και δυσκολία στην αναπνοή ή να αναφλεγούν προκαλώντας πυρκαγιά ή έκρηξη. Να αερίζετε πάντοτε το θάλαμο του κινητήρα πριν διενεργήσετε εργασίες επισκευής στο συγκρότημα κινητήρα. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

49 Ενότητα 5 - Συντήρηση ΣΗΜΑΝΤΙΚΟ: Ανατρέξτε στο χρονοδιάγραμμα συντήρησης για την πλήρη λίστα όλων των προγραμματισμένων εργασιών συντήρησης που πρέπει να διεξαχθούν. Ορισμένες από τις εργασίες μπορούν να πραγματοποιηθούν από εσάς, ενώ κάποιες άλλες πρέπει να διενεργηθούν από εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Πριν επιχειρήσετε οποιαδήποτε εργασία συντήρησης ή επισκευής που δεν καλύπτεται από αυτό το εγχειρίδιο, συνιστάται να αγοράσετε και να διαβάσετε προσεκτικά το σχετικό εγχειρίδιο συντήρησης της Mercury MerCruiser. ΣΗΜΕΙΩΣΗ: Τα σημεία συντήρησης διακρίνονται βάσει του χρωματικού κώδικα για να εντοπίζονται εύκολα. Για την αναγνώριση, διαβάστε την αυτοκόλλητη ετικέτα που υπάρχει στον κινητήρα. Χρωματικοί κωδικοί σημείων συντήρησης Μπλε Κίτρινο Πορτοκαλί Μαύρο Καφέ Ψυκτικό υγρό Λάδι κινητήρα Καύσιμο Λιπαντικό κιβωτίου ταχυτήτων (μόνο για εσωεξωλέμβια μοντέλα). Κιβώτιο ταχυτήτων (μόνο εσωλέμβια μοντέλα) Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Ο σύγχρονος θαλάσσιος εξοπλισμός, όπως ο κινητήρας Mercury MerCruiser, είναι εξοπλισμός υψηλής τεχνολογίας. Τα συστήματα ηλεκτρονικής ανάφλεξης και τα ειδικά συστήματα τροφοδοσίας καυσίμου παρέχουν τη δυνατότητα μεγαλύτερης εξοικονόμησης καυσίμου, αλλά είναι και περισσότερο περίπλοκα για τον μη εκπαιδευμένο μηχανικό. Εάν ανήκετε στην κατηγορία των ατόμων που καταπιάνονται με μαστορέματα, διαβάστε τα παρακάτω. Μην επιχειρείτε επισκευές, χωρίς να γνωρίζετε τις προφυλάξεις, τις προειδοποιήσεις και τις σχετικές διαδικασίες. Μέλημά μας είναι η ασφάλειά σας. Εάν θέλετε να κάνετε μόνοι σας το σέρβις του προϊόντος, σας συνιστούμε να παραγγείλετε το εγχειρίδιο συντήρησης που αφορά το μοντέλο του κινητήρα σας. Στο εγχειρίδιο συντήρησης αναφέρονται οι διαδικασίες που πρέπει να ακολουθήσετε. Η γλώσσα είναι τεχνική και, ως εκ τούτου, υπάρχει περίπτωση να μην είστε σε θέση να κατανοήσετε κάποιες από τις διαδικασίες. Μην επιχειρήσετε να κάνετε επισκευές, εάν δεν έχετε κατανοήσεις τις σχετικές διαδικασίες. Υπάρχουν ειδικά εργαλεία και εξοπλισμός που απαιτούνται για τη διεξαγωγή ορισμένων εργασιών επισκευής. Μην επιχειρήσετε να κάνετε τις συγκεκριμένες επισκευές, εάν δεν έχετε τα ειδικά εργαλεία και/ή τον εξοπλισμό στη διάθεσή σας. Μπορεί να προκαλέσετε ζημιά στο προϊόν, εκτός από το κόστος με το οποίο θα επιβαρυνθείτε από τον αντιπρόσωπο. Επίσης, εάν αποσυναρμολογήσετε τμήμα του κινητήρα ή του συγκροτήματος μετάδοσης κίνησης και δεν είστε σε θέση να το επισκευάσετε, το σύστημα θα πρέπει να επανασυναρμολογηθεί από μηχανικό της αντιπροσωπείας και να δοκιμαστεί, προκειμένου να εντοπιστεί το πρόβλημα. Αυτό θα σας κοστίσει περισσότερο από το να απευθυνθείτε εξαρχής στον αντιπρόσωπο για τη λύση του προβλήματος. Μπορεί να χρειάζεται μια απλή ρύθμιση για την αντιμετώπιση του προβλήματος. Μην επιχειρήσετε να επικοινωνήσετε τηλεφωνικά με τον αντιπρόσωπο, το γραφείο σέρβις ή το εργοστάσιο για εξασφαλίσετε τη διάγνωση του προβλήματος και να μάθετε ποια είναι η διαδικασία επισκευής. Δεν είναι εύκολη η διάγνωση ενός προβλήματος δια τηλεφώνου. Ο εξουσιοδοτημένος αντιπρόσωπος υπάρχει για να διενεργεί εργασίες σέρβις στο συγκρότημα του κινητήρα σας. Στις αντιπροσωπείες απασχολούνται εκπαιδευμένοι από την εταιρεία μηχανικοί M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 41

50 Ενότητα 5 - Συντήρηση Επιθεώρηση Συνιστάται η διεξαγωγή τακτικών ελέγχων συντήρησης του συγκροτήματος κινητήρα από τον αντιπρόσωπο. Το φθινόπωρο, μπορείτε να ζητήσετε να προετοιμάσουν τον κινητήρα σας για το χειμώνα και, πριν από τη σεζόν λειτουργίας, να του κάνουν σέρβις. Με αυτόν τον τρόπο, μειώνονται οι πιθανότητες εμφάνισης προβλημάτων κατά τη σεζόν λειτουργίας, γεγονός που σας επιτρέπει να απολαύσετε τα ταξίδια σας. Επιθεωρείτε τακτικά το συγκρότημα κινητήρα για να μπορείτε να το διατηρείτε σε άριστη κατάσταση λειτουργίας και να προλαβαίνετε τα ενδεχόμενα προβλήματα. Πρέπει να γίνεται προσεκτικός έλεγχος ολόκληρου του συγκροτήματος κινητήρα, συμπεριλαμβανομένων όλων των προσπελάσιμων μερών του κινητήρα. Ελέγξτε για τυχόν χαλαρά, κατεστραμμένα ή απόντα εξαρτήματα, ελέγξτε τους ελαστικούς σωλήνες και τους σφιγκτήρες. Σφίξτε ή αντικαταστήστε, ανάλογα με την περίπτωση. Ελέγξτε τα καλώδια των μπουζί και τα ηλεκτρικά καλώδια για τυχόν φθορές. Αφαιρέστε και επιθεωρήστε την προπέλα. Εάν είναι πολύ χαρακωμένη, σκεβρωμένη ή έχει ρωγμές, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Επιδιορθώστε τις χαρακιές και τις ζημιές λόγω διάβρωσης στο εξωτερικό φινίρισμα του συγκροτήματος κινητήρα. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Χρονοδιάγραμμα συντήρησης Μοντέλα με εξωλέμβια Τακτική Συντήρηση ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο τις εργασίες συντήρησης που ισχύουν για το συγκεκριμένο σας συγκρότημα κινητήρα. ΑΡΧΉ ΚΆΘΕ ΗΜΈΡΑς Ελέγξτε το λάδι του κάρτερ (το διάστημα μπορεί να παραταθεί με βάση την εμπειρία σας) Ελέγξτε τη στάθμη του υγρού κιβωτίου ταχυτήτων ΣΤΟ ΤΈΛΟς ΚΆΘΕ ΗΜΈΡΑς Εάν χρησιμοποιείτε τη μονάδα σε αλμυρό, γλυφό ή μολυσμένο νερό ξεπλύνετε το σύστημα ψύξης μετά από κάθε χρήση. ΕΒΔΟΜΑΔΙΑΊΑ Ελέγξτε τις εισαγωγές νερού για σωματίδια ή θαλάσσια βλάστηση. Ελέγξτε τη σήτα θαλασσινού νερού και καθαρίστε την. Ελέγξτε τη στάθμη του ψυκτικού υγρού. Ελέγξτε το υγρό κιβωτίου ταχυτήτων. ΚΆΘΕ ΔΎΟ ΜΉΝΕς Ή 50 ΏΡΕς Λειτουργία μόνο σε αλμυρό, γλυφό ή μολυσμένο νερό: αλείψτε το συγκρότημα κινητήρα με αντισκωριακό. Ελέγξτε τις συνδέσεις της μπαταρίας και τη στάθμη του υγρού. Βεβαιωθείτε ότι οι δείκτες και οι συνδέσεις της καλωδίωσης είναι καλά στερεωμένες. Καθαρίστε τους δείκτες. 1. Προγραμματισμένη συντήρηση ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο τις εργασίες συντήρησης που ισχύουν για το συγκεκριμένο σας συγκρότημα κινητήρα. ΜΕΤΆ ΤΗΝ ΑΡΧΙΚΉ ΠΕΡΊΟΔΟ ΣΤΡΩΣΊΜΑΤΟς 20 ΩΡΏΝ Για να είναι η διάρκεια ζωής του συγκροτήματος κινητήρα της Mercury MerCruiser όσο το δυνατό μεγαλύτερη, συνιστούμε τα εξής: 1. Εάν χρησιμοποιείτε τον κινητήρα σε αλμυρό νερό, το διάστημα αυτό μειώνεται σε κάθε 25 ή 30 ημέρες, όποιο από τα δύο συμβεί πρώτο. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

51 Αλλάξτε το λάδι και το φίλτρο του κινητήρα Ενότητα 5 - Συντήρηση Αλλάξτε το λάδι και το φίλτρο του κιβωτίου ταχυτήτων σε εσωλέμβια μοντέλα. ΣΗΜΕΙΩΣΗ: Η ZF Mrine απαιτεί το κιβώτιο ταχυτήτων να αλλάζει για τη διατήρηση της εγγύησης. ΚΆΘΕ 100 ΏΡΕς ΧΡΉΣΗς Ή ΕΤΗΣΊΩς, ΌΠΟΙΟ ΑΠΌ ΤΑ ΔΎΟ ΣΥΜΒΕΊ ΠΡΏΤΑ Ανανεώστε τη βαφή του συγκροτήματος κινητήρα. Αλλάξτε το λάδι του κάρτερ και το φίλτρο λαδιού. Αλλάξτε το υγρό του κιβωτίου ταχυτήτων (μοντέλα με κιβώτιο ταχυτήτων ZF). 2. Αντικαταστήστε το στοιχείο φίλτρου καυσίμου διαχωρισμού νερού. Ελέγξτε το σύστημα διεύθυνσης και το χειριστήριο ελέγχου για χαλαρά εξαρτήματα ή εξαρτήματα που λείπουν ή είναι κατεστραμμένα. Λιπάνετε τις ντίζες και τις συνδέσεις. Επιθεωρήστε την κατάσταση των ιμάντων. Καθαρίστε τη φλογοπαγίδα και τον σιγαστήρα IAC 3. και τους σωλήνες αερισμού του κάρτερ. Επιθεωρήστε τη βαλβίδα PCV, αν υπάρχει. ΚΆΘΕ 300 ΏΡΕς Ή 3 ΧΡΌΝΙΑ Ημερολόγιο συντήρησης Ελέγξτε τη στερέωση του κινητήρα για σταθερότητα και συσφίξτε εκ νέου εάν χρειάζεται. Ελέγξτε το καπάκι του διανομέα, αν υπάρχει. Ελέγξτε το ηλεκτρικό σύστημα για χαλαρά, κατεστραμμένα ή διαβρωμένα συνδετικά τεμάχια. Ελέγξτε εάν είναι σφιγμένοι οι σφιγκτήρες των ελαστικών σωλήνων του συστήματος ψύξης και του συστήματος εξαγωγής. Επιθεωρήστε και τα δύο συστήματα για ζημιά ή διαρροές. Αποσυναρμολογήστε και επιθεωρήστε την αντλία θαλασσινού νερού και αντικαταστήστε τα φθαρμένα εξαρτήματα. Καθαρίστε το τμήμα θαλασσινού νερού του κλειστού συστήματος ψύξης. Καθαρίστε, επιθεωρήστε και δοκιμάστε την τάπα πίεσης. Επιθεωρήστε τα εξαρτήματα του συστήματος εξαγωγής και βεβαιωθείτε πως δεν λείπουν ή δεν έχουν φθαρεί οι βαλβίδες κλαπέτου, αν υπάρχουν. Καταγράψτε όλες τις εργασίες συντήρησης που έγιναν στο συγκρότημα κινητήρα σας. Φροντίστε να κρατάτε όλες τις παραγγελίες και αποδείξεις εργασιών συντήρησης. Ημερομηνία Εργασίες συντήρησης Ώρες κινητήρα 2. Απαιτείται αλλαγή υγρών και φίλτρου μετά τις πρώτες 25 και έπειτα κάθε Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για να αντικαταστήσετε τον σιγαστήρα IAC M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 43

52 Ενότητα 5 - Συντήρηση Ημερομηνία Εργασίες συντήρησης Ώρες κινητήρα Στεγανή βίδα μίγματος καρμπυρατέρ Λάδι μηχανής! ΠΡΟΣΟΧΗ Μην αφαιρείτε τις τσιμούχες της βίδας μίγματος και/ή μην επιχειρείτε να αλλάξετε τη ρύθμιση του μίγματος καυσίμου. Η επέμβαση στη ρύθμιση του μίγματος στον κινητήρα αυτό μπορεί να επηρεάσει το όριο εκπομπών, ακυρώνοντας έτσι το πιστοποιητικό εκπομπών. Οι τσιμούχες αυτές θα πρέπει να αφαιρούνται μόνο από έναν εξουσιοδοτημένο αντιπρόσωπο ή την υπηρεσία δοκιμών εκπομπών.! ΠΡΟΣΟΧΗ ΚΙΝΔΥΝΟΣ ΓΙΑ ΤΟ ΠΕΡΙΒΑΛΛΟΝ! Η απόρριψη λαδιών ή απόβλητων λαδιών στο περιβάλλον απαγορεύεται δια νόμου. Μην απορρίπτετε λάδια ή απόβλητα λαδιών στο περιβάλλον, κατά τη χρήση ή το σέρβις του σκάφους σας. Συλλέγετε και απορρίπτετε τα λάδια ή τα απόβλητα λαδιών όπως ορίζεται από τις τοπικές αρχές. Έλεγχος 1. Σβήστε τον κινητήρα. Περιμένετε περίπου 5 λεπτά μέχρι να κατακαθίσει το λάδι στο δοχείο. Το σκάφος πρέπει να είναι σταματημένο στο νερό. 2. Βγάλτε τον δείκτη στάθμης. Σκουπίστε τον και βάλτε τον ξανά ολόκληρο μέσα στον σωλήνα. Περιμένετε 60 δευτερόλεπτα για να φύγει ο παγιδευμένος αέρας. ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι ο δείκτης στάθμης είναι τοποθετημένος με τις ενδείξεις στάθμης λαδιού να βλέπουν το πίσω μέρος του κινητήρα (πλευρά σφονδύλου). - Σωλήνας δείκτη στάθμης λαδιού 6076 Πλήρωση ΣΗΜΑΝΤΙΚΟ: Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη full ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. 3. Βγάλτε τον δείκτη στάθμης και παρατηρήστε τη στάθμη λαδιού. Η στάθμη πρέπει να βρίσκεται μεταξύ των ενδείξεων FULL (πλήρες) ή OK (επιτρεπτό όριο) και ADD (προσθήκη). Ξαναβάλτε τον δείκτη στάθμης στον σωλήνα δείκτη. ΣΗΜΑΝΤΙΚΟ: Μην γεμίζετε υπερβολικά τον κινητήρα με λάδι. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

53 Ενότητα 5 - Συντήρηση ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε πάντα τον δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού ή υγρού που χρειάζεται. 1. Βγάλτε το καπάκι πλήρωσης λαδιού Καπάκι πλήρωσης λαδιού Αλλαγή λαδιού και φίλτρου ΣΗΜΑΝΤΙΚΟ: Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη full ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. 2. Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη full ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. Ελέγξτε ξανά τη στάθμη του λαδιού. 3. Επανατοποθετήστε το καπάκι πλήρωσης. Μοντέλα Χωρητικότητα Τύπος υγρού Λάδι κινητήρα (με το φίλτρο) 4,25 λίτρα (4.5 U.S. Qurt) Συνθετικό λάδι Mercury/Quicksilver 25W-40 για κινητήρες MerCruiser Ανατρέξτε στο πρόγραμμα συντήρησης για πληροφορίες σχετικά με την αλλαγή. Η αλλαγή λαδιού πρέπει να γίνεται πριν από την αποθήκευση του σκάφους. ΣΗΜΑΝΤΙΚΟ: Η αλλαγή του λαδιού πρέπει να γίνεται όταν ο κινητήρας είναι ζεστός. Το ζεστό λάδι ρέει πιο ομαλά, συμπαρασύροντας περισσότερους ρύπους. Χρησιμοποιείτε μόνο το συνιστώμενο λάδι κινητήρα (ανατρέξτε στις προδιαγραφές). ΣΎΣΤΗΜΑ ΕΎΚΟΛΗς ΑΠΟΣΤΡΆΓΓΙΣΗς ΛΑΔΙΟΎ ΚΙΝΗΤΉΡΑ ΣΗΜΕΙΩΣΗ: Για την εκτέλεση αυτής της διαδικασίας, το σκάφος πρέπει να βρίσκεται έξω από το νερό. 1. Ξεσφίξτε το φίλτρο λαδιού για να αεριστεί το σύστημα. 2. Αφαιρέστε την τάπα αποστράγγισης υδροσυλλέκτη M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 45

54 Ενότητα 5 - Συντήρηση 3. Τραβήξτε την πρόσδεση μέσα από το σιφόνι του υδροσυλλέκτη. b c f - Τάπα αποστράγγισης υδροσυλλέκτη b - Πρόσδεση c - Κλιπ d e 7284 d - Τάπα σωλήνα αποστράγγισης λαδιού e - Σωλήνας αποστράγγισης λαδιού f - Φλάντζα αποστράγγισης υδροσυλλέκτη 4. Τοποθετήστε τον σωλήνα αποστράγγισης λαδιού σε ένα κατάλληλο δοχείο. 5. Αφαιρέστε την τάπα αποστράγγισης από τον σωλήνα αποστράγγισης λαδιού. 6. Όταν το λάδι αποστραγγιστεί τελείως, τοποθετήστε πάλι την τάπα αποστράγγισης στον σωλήνα αποστράγγισης λαδιού. 7. Πιέστε τον σωλήνα μέσω του σιφονιού αποστράγγισης και τοποθετήστε την τάπα. ΑΝΤΛΊΑ ΑΠΟΣΤΡΆΓΓΙΣΗς ΛΑΔΙΟΎ ΚΙΝΗΤΉΡΑ 1. Ξεσφίξτε το φίλτρο λαδιού για να αεριστεί το σύστημα. 2. Βγάλτε τον δείκτη στάθμης. 3. Εγκαταστήστε την αντλία λαδιού επάνω στον σωλήνα του δείκτη στάθμης λαδιού. b - Τυπική αντλία λαδιού b - Σωλήνας δείκτη στάθμης λαδιού c mc c - Σωλήνας αποστράγγισης λαδιού 4. Εισάγετε το άκρο του σωλήνα της αντλίας λαδιού κάρτερ σε ένα κατάλληλο δοχείο και χρησιμοποιώντας τον μοχλό, αντλήστε μέχρι να αδειάσει το κάρτερ. 5. Αφαιρέστε την αντλία. 6. Τοποθετήστε τον δείκτη στάθμης. ΑΛΛΑΓΉ ΤΟΥ ΦΊΛΤΡΟΥ 1. Αφαιρέστε και απορρίψτε το φίλτρο λαδιού. 2. Αλείψτε τον στεγανοποιητικό δακτύλιο του καινούργιου φίλτρου με λάδι κινητήρα και εγκαταστήστε τον. 3. Σφίξτε καλά το φίλτρο λαδιού (ακολουθώντας τις οδηγίες κατασκευαστή του φίλτρου). Μην σφίξετε υπερβολικά. 4. Βγάλτε το καπάκι πλήρωσης λαδιού. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε πάντα τον δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού που χρειάζεται. 5. Προσθέστε το συνιστώμενο λάδι κινητήρα μέχρι να φτάσει η ένδειξη της στάθμης στο κάτω μέρος της ένδειξης OK (επιτρεπτό όριο) του δείκτη στάθμης λαδιού. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

55 Υγρό κιβωτίου ταχυτήτων Ενότητα 5 - Συντήρηση 6. Έχοντας το σκάφος σταματημένο στο νερό, ελέγξτε τη στάθμη λαδιού και προσθέστε το συνιστώμενο υγρό ώστε να έρθει η στάθμη του λαδιού ως την ένδειξη full (γεμάτο) ή OK (επιτρεπτό όριο), αλλά όχι πιο πάνω. ΣΗΜΕΙΩΣΗ: Η προσθήκη 0,95 λίτρων (1 qurt) λαδιού κινητήρα θα ανεβάσει την ένδειξη από το σημάδι dd στην κορυφή του σημαδιού OK. Μοντέλα Χωρητικότητα Τύπος υγρού Λάδι κινητήρα (με το φίλτρο) 4,25 λίτρα (4.5 U.S. Qurt) Συνθετικό λάδι Mercury/Quicksilver 25W-40 για κινητήρες MerCruiser 7. Βάλτε εμπρός τον κινητήρα, αφήστε τον να λειτουργήσει για τρία λεπτά και ελέγξτε για τυχόν διαρροές. Σβήστε τον κινητήρα. Περιμένετε περίπου 5 λεπτά μέχρι να κατακαθίσει το λάδι στο δοχείο. Το σκάφος πρέπει να είναι σταματημένο στο νερό. Έλεγχος ενώ ο κινητήρας είναι ζεστός 1. Κιβώτια ταχυτήτων Velvet Drive - Σταματήστε τον κινητήρα και ελέγξτε αμέσως τη στάθμη υγρού γυρίζοντας τη λαβή σχήματος Τ αριστερόστροφα, για την αφαίρεση του δείκτη λαδιού. Η στάθμη του υγρού πρέπει να είναι στην ένδειξη FULL (ΓΕΜΑΤΟ). Εάν είναι χαμηλά, προσθέστε υγρό μέσω του σωλήνα του δείκτη στα κιβώτια ταχυτήτων. 2. Κιβώτια ταχυτήτων θαλάσσης ZF - Σταματήστε τον κινητήρα και αφαιρέστε το δείκτη λαδιού για να ελέγξτε τη στάθμη. Εάν το υγρό είναι κάτω από τη γραμμή full (πλήρες), προσθέστε προτεινόμενο υγρό μέσω της οπής του δείκτη στάθμης. Μην υπερπληρώνετε. Επανεγκαταστήστε το δείκτη ελέγχου με το καπάκι να κάθεται καλά στη θέση του. 3. Κιβώτια ταχυτήτων Wlter V-Drive - Σταματήστε τον κινητήρα και αφαιρέστε το δείκτη λαδιού για να ελέγξτε τη στάθμη. Εάν το υγρό βρίσκεται κάτω από την επάνω γραμμή (πλήρες), προσθέστε το προδιαγραφόμενο υγρό μέσω του γωνιακού σωλήνα αερισμού. Μην υπερπληρώνετε. Επανεγκαταστήστε το δείκτη ελέγχου με το καπάκι να κάθεται καλά στη θέση του. Έλεγχος ενώ ο κινητήρας είναι κρύος Αλλαγή ΣΗΜΕΙΩΣΗ: Έλεγχος στάθμης υγρών με κρύο κινητήρα: Για ευκολία ελέγχου της στάθμης υγρών, ο δείκτης μπορεί να μαρκαριστεί ή να χαραχθεί με ένα σημείο για τη στάθμη όταν ο κινητήρας είναι κρύος. 1. Ακολουθήστε τη διαδικασία για έλεγχο στάθμης θερμών υγρών, κατόπιν αφήστε το σκάφος να παραμείνει σβηστό όλη τη νύχτα. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι σπρώχνετε το δείκτη τελείως μέσα στο σωλήνα του δείκτη όταν ελέγχετε τη στάθμη υγρών. 2. Αφαιρέστε το δείκτη λαδιού, καθαρίστε τον και τοποθετήστε τον στη θέση του. 3. Αφαιρέστε το δείκτη λαδιού, παρατηρήστε τη στάθμη του υγρού και σημειώστε τη στάθμη του κρύου υγρού. 4. Τοποθετήστε το δείκτη στη θέση του, σφίξτε τη λαβή Τ ασφαλώς. Μη σφίξετε υπερβολικά. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 47

56 Ενότητα 5 - Συντήρηση Ψυκτικό υγρό κινητήρα Έλεγχος! ΠΡΟΣΟΧΗ Η ξαφνική απώλεια πίεσης μπορεί να προκαλέσει το βρασμό και τη βίαιη έκχυση του καυτού ψυκτικού υγρού, με αποτέλεσμα σοβαρά εγκαύματα. Αφήστε τον κινητήρα να κρυώσει πριν αφαιρέσετε την τάπα πίεσης του ψυκτικού υγρού. 1. Αφαιρέστε την τάπα από τον εναλλάκτη θερμότητας και παρατηρήστε τη στάθμη του υγρού. - Τάπα εναλλάκτη θερμότητας Η στάθμη του ψυκτικού υγρού στον εναλλάκτη θερμότητας πρέπει να είναι στο κάτω μέρος του λαιμού πλήρωσης. Εάν η στάθμη ψυκτικού υγρού είναι χαμηλή, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. 3. Τοποθετήστε την τάπα στον εναλλάκτη θερμότητας. ΣΗΜΑΝΤΙΚΟ: Κατά την επανατοποθέτηση της τάπας πίεσης, σφίξτε την μέχρι να καθίσει καλά στο λαιμό πλήρωσης. 4. Με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας, ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο ανάκτησης ψυκτικού υγρού. 5. Η στάθμη του ψυκτικού υγρού πρέπει να είναι μεταξύ των ενδείξεων "ADD" (προσθήκη) και "FULL" (γεμάτο) Προσθέστε την ποσότητα συνιστώμενου υγρού που χρειάζεται. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 122 Αντιψυκτικό/ψυκτικό υγρό μεγάλης διάρκειας ζωής Κλειστό σύστημα ψύξης K1 Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006

57 Ενότητα 5 - Συντήρηση Πλήρωση ΕΙΔΟΠΟΙΗΣΗ Η χρήση αντιψυκτικού προπυλενικής γλυκόλης στο κλειστό κύκλωμα ψύξης του κινητήρα μπορεί να προκαλέσει ζημιά στο κύκλωμα ψύξης ή και στον ίδιο τον κινητήρα. Γεμίστε το κλειστό κύκλωμα ψύξης με διάλυμα αντιψυκτικού αιθυλενογλυκόλης κατάλληλο για τη χαμηλότερη θερμοκρασία, στην οποία πρόκειται να εκτεθεί ο κινητήρας. ΕΙΔΟΠΟΙΗΣΗ Η έλλειψη επαρκούς παροχής νερού ψύξης οδηγεί σε βλάβη της αντλίας νερού και υπερθέρμανση του κινητήρα. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΕΙΔΟΠΟΙΗΣΗ Ο αέρας που είναι παγιδευμένος μέσα στο κλειστό κύκλωμα ψύξης του κινητήρα μπορεί να προκαλέσει υπερθέρμανση του κινητήρα και να οδηγήσει στην πρόκληση ζημιών σε αυτόν. Ελαχιστοποιήστε την πιθανότητα να παγιδευτεί αέρας κατά την αρχική πλήρωση του κλειστού τμήματος ψύξης, τοποθετώντας το σκάφος έτσι ώστε το μπροστινό μέρος του κινητήρα να βρίσκεται ψηλότερα από το πίσω. ΣΗΜΕΙΩΣΗ: Η προσθήκη ψυκτικού υγρού πρέπει να γίνεται μόνο με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. 1. Βγάλτε την τάπα πλήρωσης από το δοχείο ανάκτησης ψυκτικού υγρού. 2. Συμπληρώστε με το προδιαγραμμένο ψυκτικό υγρό μέχρι τη γραμμή "FULL". Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Αλλαγή 122 Αντιψυκτικό/ψυκτικό υγρό μεγάλης διάρκειας ζωής Κλειστό σύστημα ψύξης K1 3. Τοποθετήστε το καπάκι πλήρωσης στο δοχείο ανάκτησης ψυκτικού υγρού. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Καθαρισμός της φλογοπαγίδας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε την ανάφλεξη ή την έκρηξη της βενζίνης. Η βενζίνη είναι ιδιαίτερα εύφλεκτη και εκρηκτική υπό συγκεκριμένες συνθήκες. Ο καθαρισμός της φλογοπαγίδας πρέπει να γίνεται με ιδιαίτερη προσοχή και αφού βεβαιωθείτε ότι ο διακόπτης μίζας είναι στο OFF. Κατά τον καθαρισμό της φλογοπαγίδας δεν πρέπει να καπνίζετε, ενώ δεν πρέπει να υπάρχουν γυμνές φλόγες ή σπινθήρες στον περιβάλλοντα χώρο. 1. Αποσυνδέστε και αφαιρέστε το σωλήνα αερισμού του καρτέρ από το σύνδεσμο του καλύμματος της φλογοπαγίδας και των βαλβίδων M61 ΔΕΚΈΜΒΡΙΟς 2006 Σελίδα 49

58 Ενότητα 5 - Συντήρηση 2. Αφαιρέστε τη φλογοπαγίδα. d e b - Κόντρα παξιμάδι b - Ροδέλα στεγανοποίησης c - Τυπικό καρμπιρατέρ c d - Σωλήνας αερισμού του κάρτερ e - Φλογοπαγίδα 3. Καθαρίστε τη φλογοπαγίδα με ζεστό νερό και μαλακό απορρυπαντικό. 4. Ελέγξτε τη φλογοπαγίδα για οπές, ραγίσματα ή φθορά. Αντικαταστήστε την αν χρειάζεται. 5. Αφήστε τη φλογοπαγίδα να στεγνώσει εντελώς με τον αέρα προτού τη χρησιμοποιήσετε. 6. Καθαρίστε τον εύκαμπτο σωλήνα αερισμού κάρτερ με ζεστό νερό και μαλακό απορρυπαντικό. Στεγνώστε τη με πεπιεσμένο αέρα ή αφήστε τη να στεγνώσει εντελώς με τον αέρα. 7. Ελέγξτε τον εύκαμπτο σωλήνα αερισμού του κάρτερ για ραγίσματα ή φθορά. Αντικαταστήστε την αν χρειάζεται. 8. Τοποθετήστε τη φλογοπαγίδα, τη ροδέλα στεγανοποίησης και το κόντρα παξιμάδι. Σφίξτε το κόντρα παξιμάδι της φλογοπαγίδας. Περιγραφή Nm lb. in. lb. ft. Παξιμάδι φλογοπαγίδας Συνδέστε το σωλήνα αερισμού του καρτέρ στο σύνδεσμο του καλύμματος της φλογοπαγίδας και των βαλβίδων. Θετική βαλβίδα εξαέρωσης κάρτερ (PCV) ΑΛΛΑΓΉ ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε μόνο τα ανταλλακτικά εξαρτήματα της Mercury MerCruiser για να είστε βέβαιοι πως συμφωνούν με τους κανονισμούς εκπομπών. ΣΗΜΕΙΩΣΗ: Στα μοντέλα V6, η βαλβίδα PCV δεν επιδέχεται σέρβις και αποτελεί εσωτερικό στοιχείο του καλύμματος βαλβίδων. Σελίδα M61 ΔΕΚΈΜΒΡΙΟς 2006
