1 Τυπολογία του χώρου ΙΙ 2ο Εξαμηνο, δημιουργία χωρικών σχηματισμών σε κάτοψη και τομή σχέση με το ύπαιθρο Εισαγωγη στην Αρχιτεκτονικη Συνθεση ΜΑΡΓΑΡΙΤΑ ΓΡΑΦΑΚΟΥ Καθηγητρια της Σχολης Αρχιτεκτονων Ε.Μ.Π. Εικονογραφηση υπομνηση του μαθηματος που σχολιαζεται κατα την παρουσιαση

2 Τυπολογία του χώρου τύπος : πρότυπο-είδος Αρχιτεκτονικοί τύποι: χωρικοί σχηματισμοί με συγκεκριμένα αρχετυπικά χαρακτηριστικά, ανεξάρτητα από κατηγορία κτηρίων, λειτουργία, κατασκευή τυπολογία: σύστημα τύπων

3 μορφώματα χώρου Φατούρος, Δημ., Μορφώματα χώρου, Θέματα Χώρου+Τεχνών, 22/1991, σ

4 τυπολογια: συστημα τυπων Αρχιτεκτονικοί τύποι όπως αναγνωρίζονται με συγκεκριμένα αρχετυπικά χαρακτηριστικά σε διαφορετικά είδη κτηρίων σε κάτοψη και τομή Αυτά τα χαρακτηριστικά προσδιορίζουν τις ιδιότητες κάθε χώρου, (εσωστρεφής-εξωστρεφής, διαμπερής, περίκεντρος-γραμμικός κλπ) ανεξάρτητα από την κατασκευαστική ποιότητα, την υφή ή την εικονογραφία του

5 Τυπολογικες αναλογιες Σύνθεση κάτοψης * Θέση του κτηρίου στο οικόπεδο, σχήμα της κάτοψης, σχέση του κτισμένου με το άκτιστο κ.λ.π. Αναλογίες-διαφορές.

6 Άρης Κωνσταντινίδης: Όλη η κάτοψη τρείς παράλληλοι τοίχοι, για το «μέσα» το «έξω» και το ανάμεσα. Σπίτι στην Αίγινα

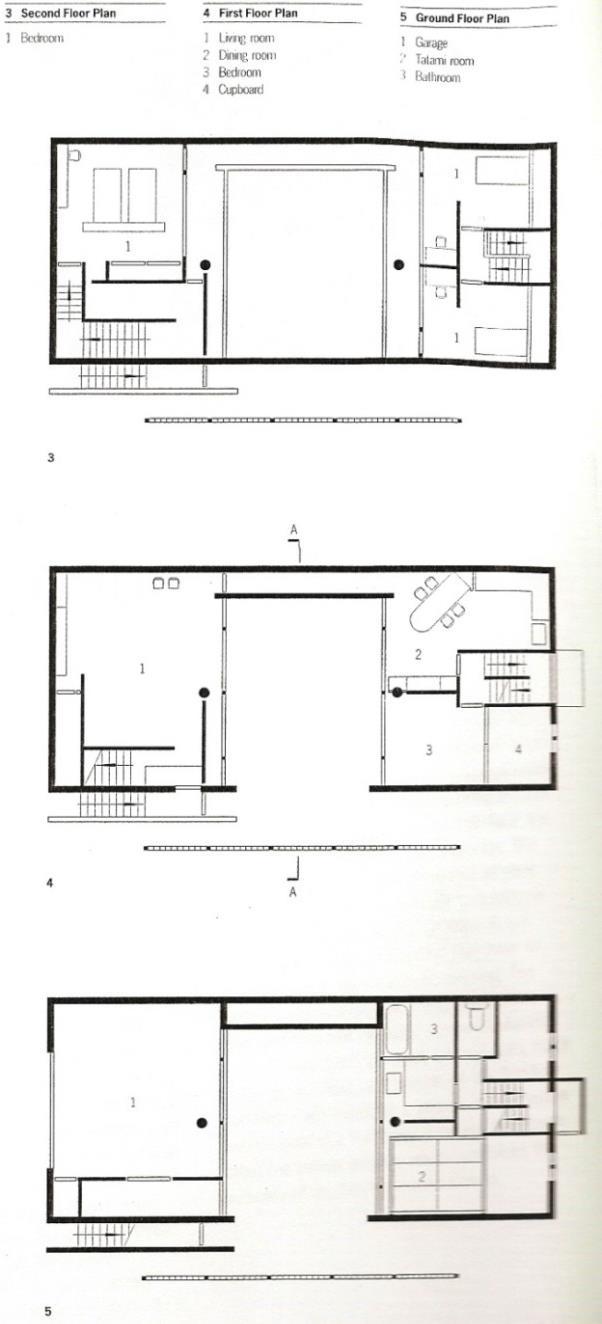

7 Κ. ΔΕΚΑΒΑΛΛΑΣ: Ορθοκανονικές κατόψεις

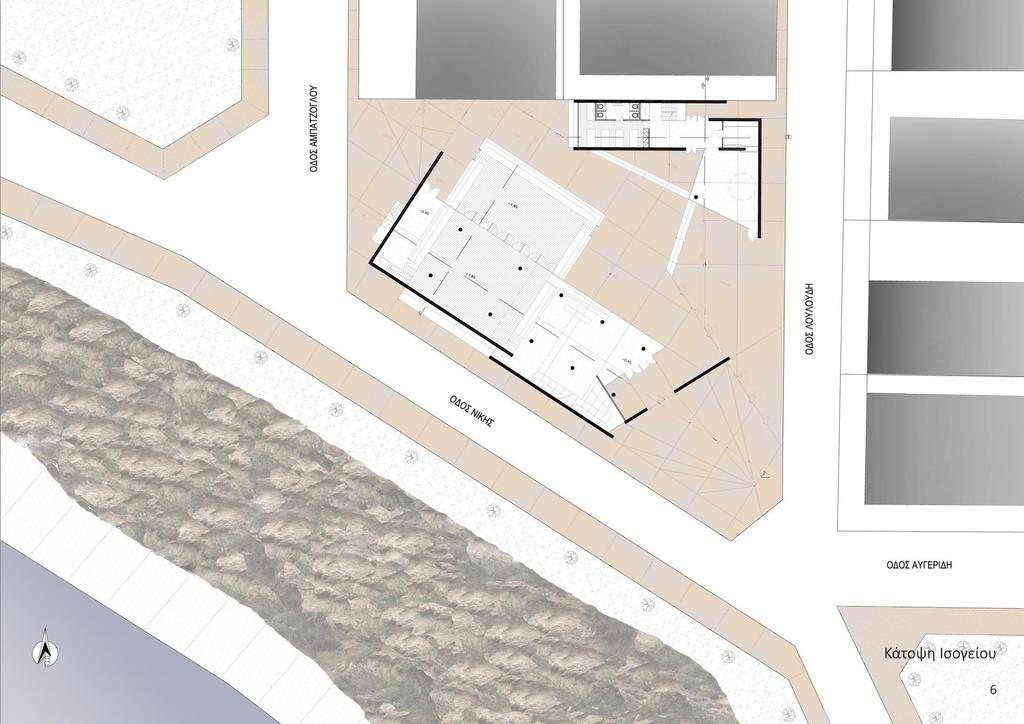

8 GERMAN PAVILLION, Mies van der Rohe Φοιτητικό θέμα: διπλωματική Δ. Τσομπάνη

9 Κ. ΔΕΚΑΒΑΛΛΑΣ «ανοιχτή» κάτοψη. Βασικό στοιχείο απόδοσης της συνθετικής ιδέας: η απεικόνιση του διαφορετικού υλικού και πάχους των τοίχων. Τα περιγράμματα κλειστών και υπαίθριων χώρων συγχέονται όπως και τα όρια ανάμεσα στο «μέσα» και το «έξω»

10 Κ. ΔΕΚΑΒΑΛΛΑΣ: Ορθοκανονικές κατόψεις με ελεύθερα περιγράμματα στους υπαίθριους χώρους

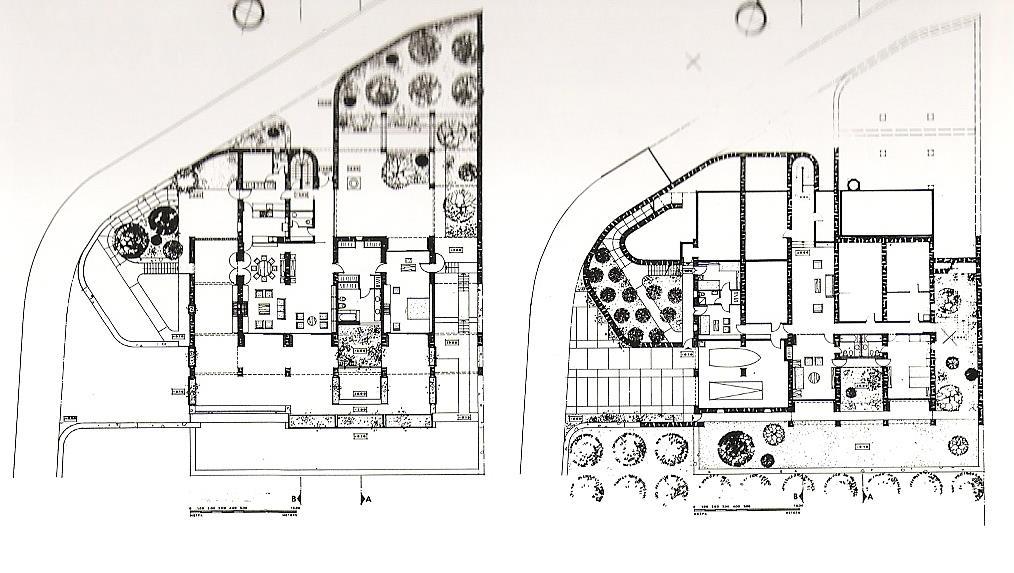

11 Κατοικία στην Πολιτεία: Στροφή των αξόνων χάραξης μέρους της κάτοψης κατά 45 ο ως προς το ορθογωνικό σύστημα αναφοράς

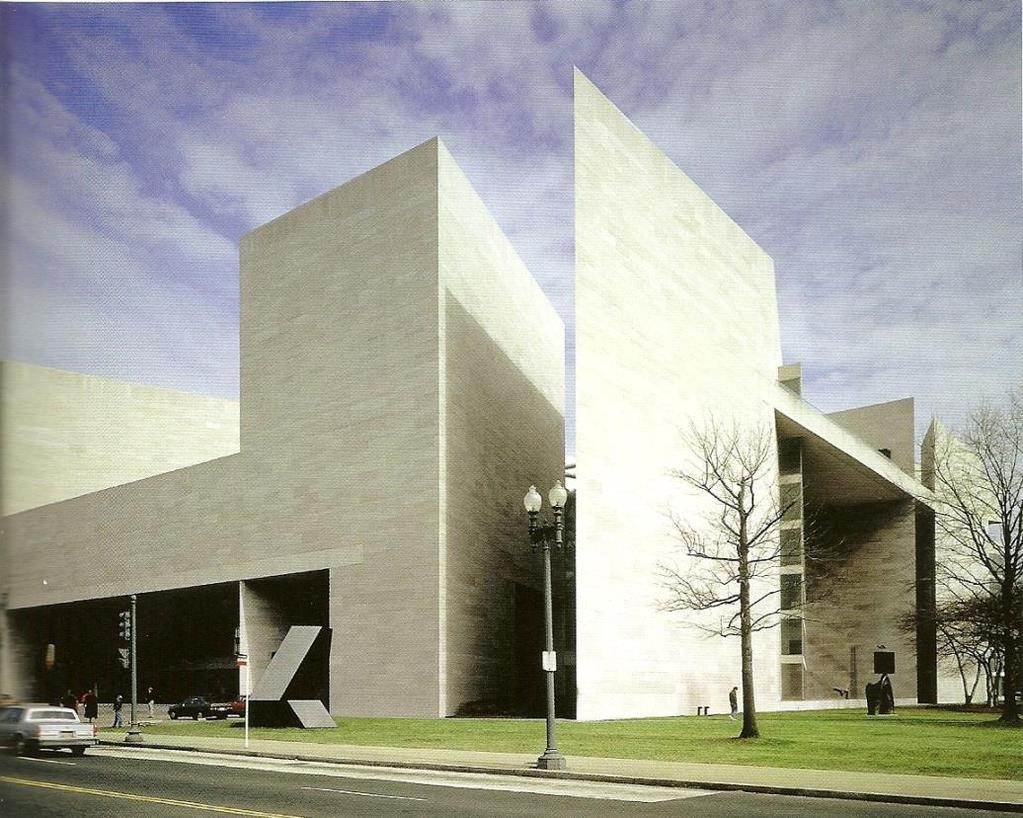

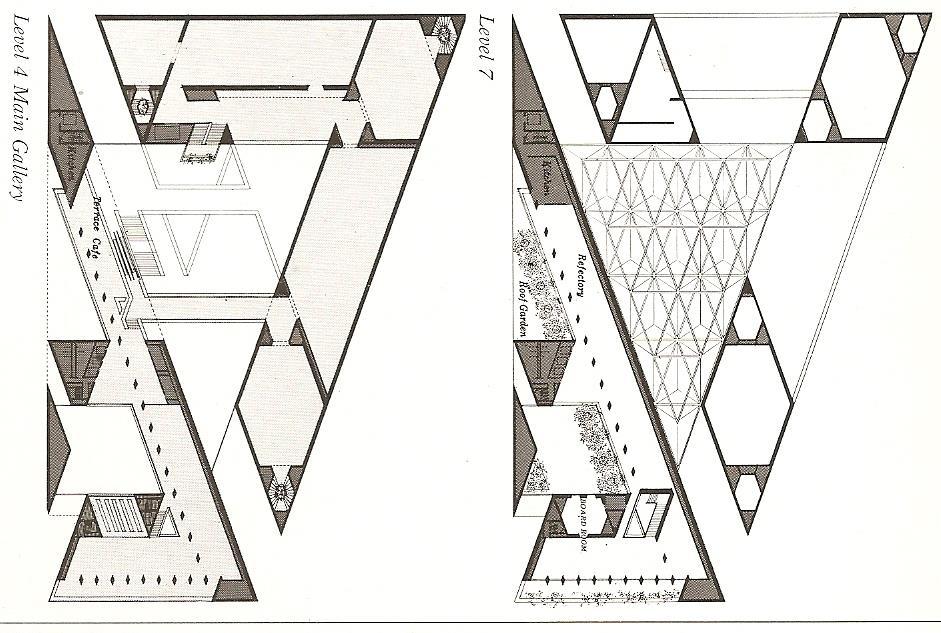

12 I. M. Pei, East Wing, National Gallery of Art Washington D. C Τριγωνικός κάνναβος: Κίνηση που υποδιαιρεί το τετράπλευρο διαγώνια, συνδυασμένη με αυστηρά γεωμετρική διάταξη εσωτερικού αίθριου

13 ΕΣΤΙΑΤΟΡΙΟ ΣΤΟ TOKYO, Z.HADID

14 τυπολογια διαβαθμισμενου υπαιθρου Μεταβατικοί χώροι ανάμεσα στον εσωτερικό και τον υπαίθριο χώρο, διαβαθμίσεις υπαίθρου Το ύπαιθρο στα όρια ή στο κέντρο της κάτοψης Η σχέση με το ύπαιθρο όπως εκφράζεται στην τομή εσοχή στο χτισμένο εσωτερική ή εξωτερική στοά το αίθριο διαμήκης υπαίθριος χώρος κίνησης

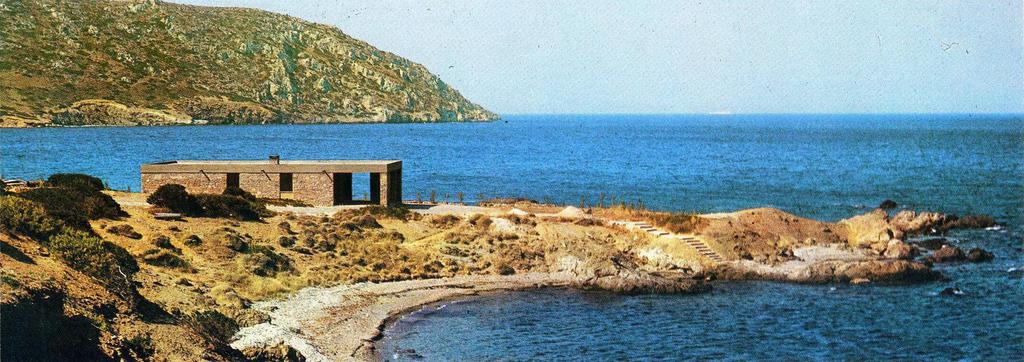

15 Άρης Κωνσταντινίδης: Δύο ταυτόσημοι τύποι κατοικιών με εξωτερική στοά Σπίτι στην Αίγινα Σπίτι στην Ανάβυσσο

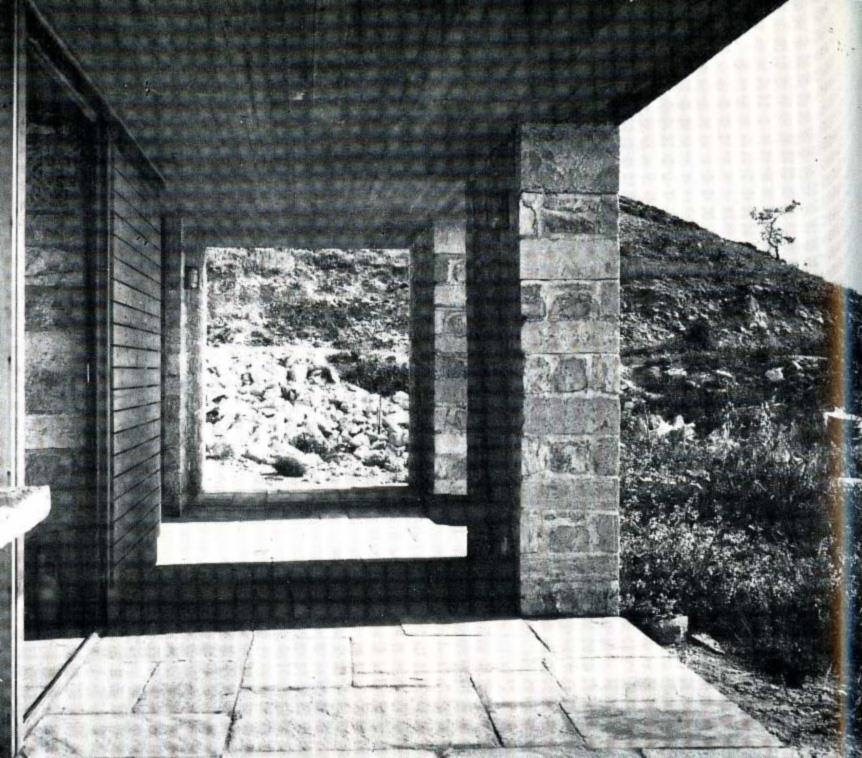

16 Σπίτι στην Ανάβυσσο. Φωτογραφία-εγκάρσια τομή στην (εξωτερική) στοά

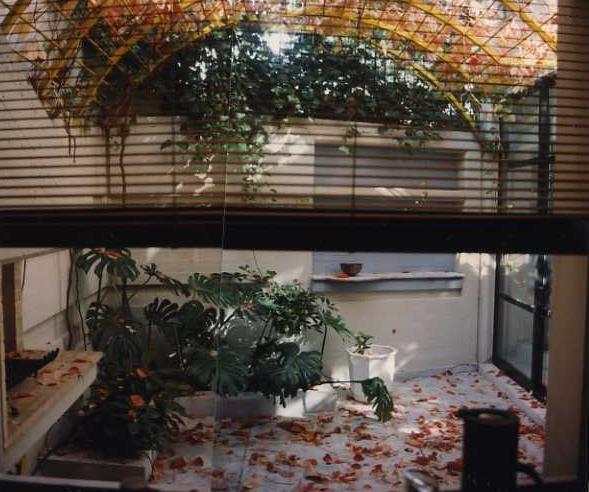

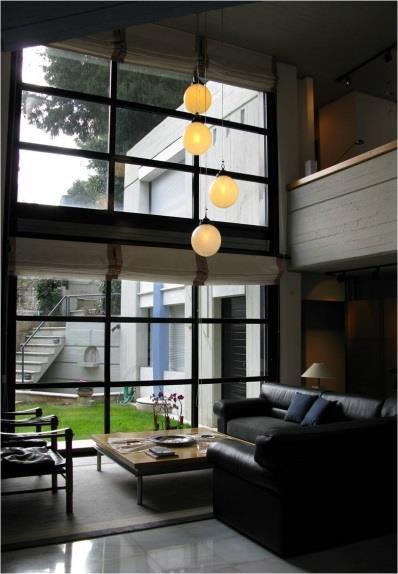

17 Κατοικία στην Πολιτεία (Μ. Γραφάκου) Εσωτερικό διώροφο αίθριο στο κέντρο της σύνθεσης

18 Κατοικία στην Πολιτεία (εξωτερικό) διώροφο αίθριο στα όρια της σύνθεσης Tadao Ando, Αίθριο στα όρια της σύνθεσης

19 Tadao Ando, Αίθριο στα όρια της σύνθεσης Tadao Ando, Kidosaki House, Tokyo Αίθριο ανάμεσα σε δύο τυφλούς τοίχους

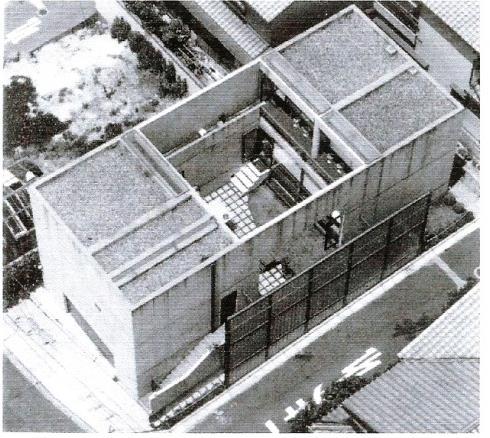

20 Tadao Ando, Glass Block Wall. Κατοικία στην περιοχή της Osaka αίθριο σε δύο στάθμες κέντρο της κάτοψης στο

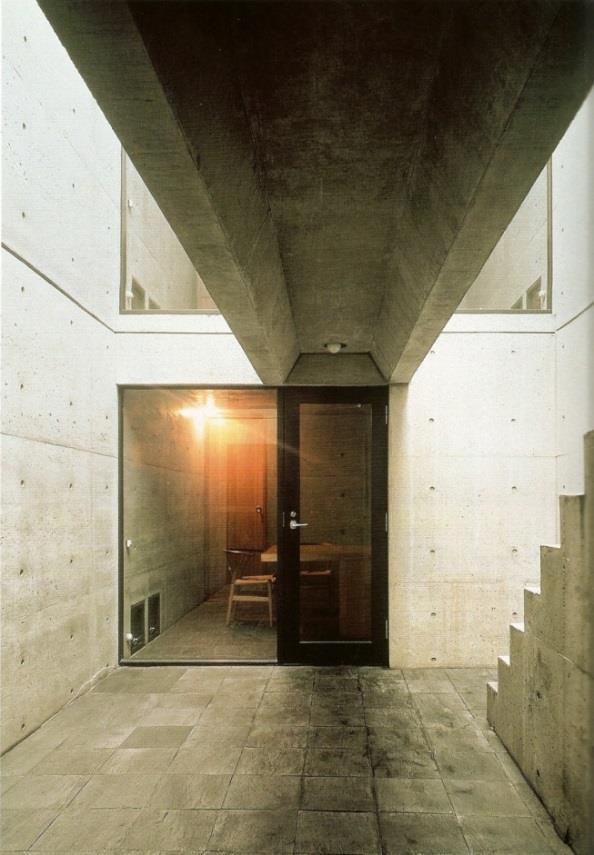

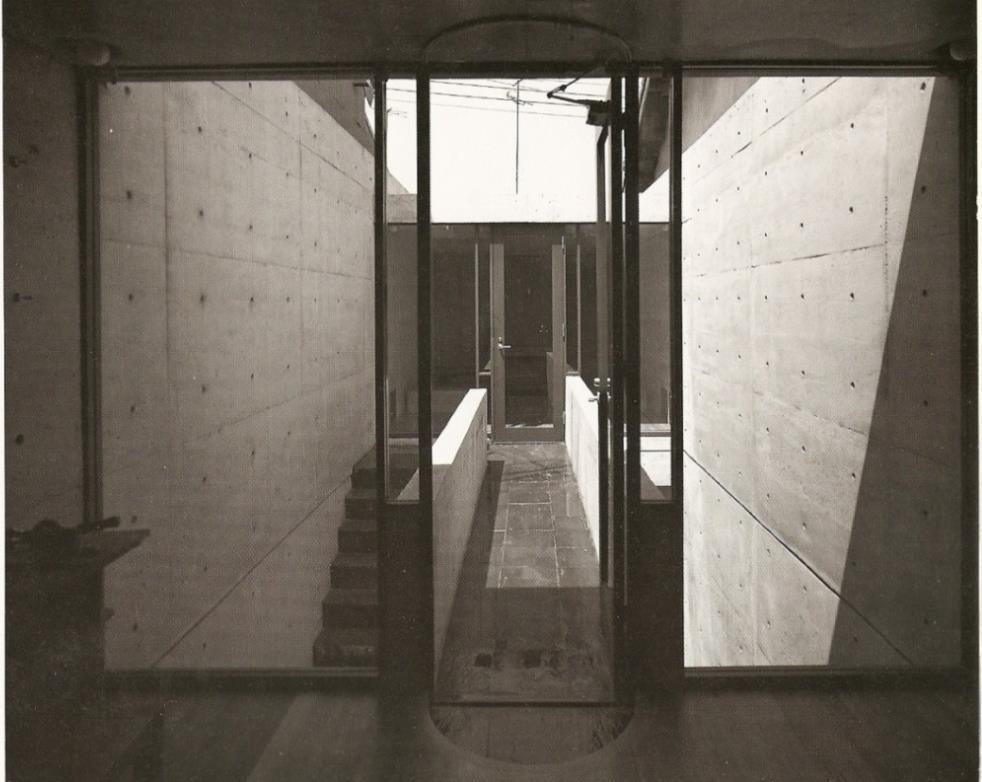

21 Tadao Ando, Row House Κατοικία στην περιοχή της Osaka αίθριο σε δύο στάθμες στο κέντρο της κάτοψης

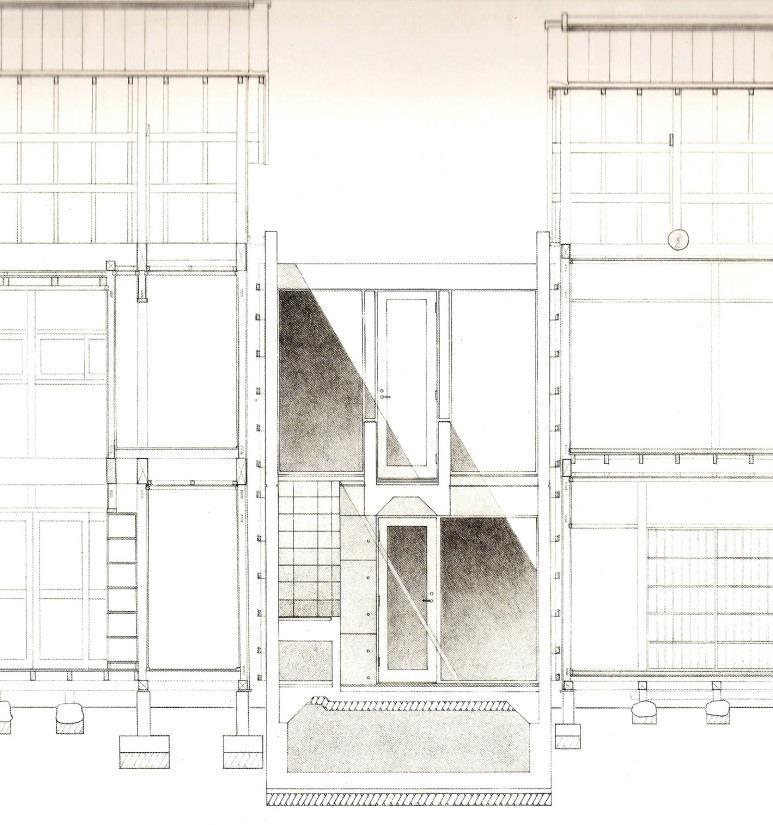

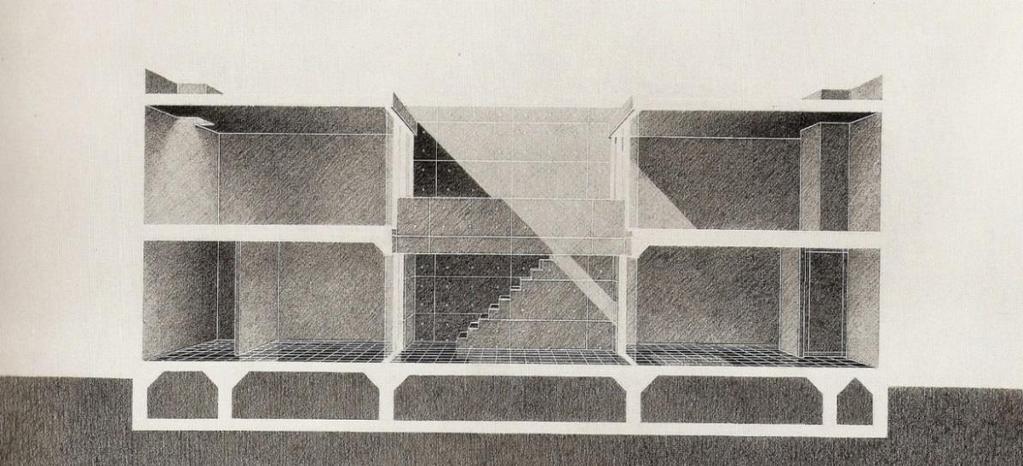

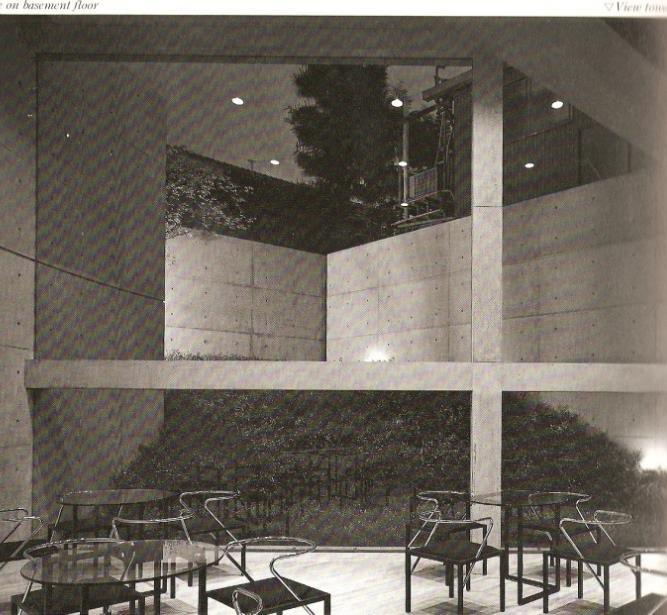

22 Tadao Ando, Row House ό.π. Έλεγχος του φυσικού φωτισμού στο κέντρο του κτηρίου

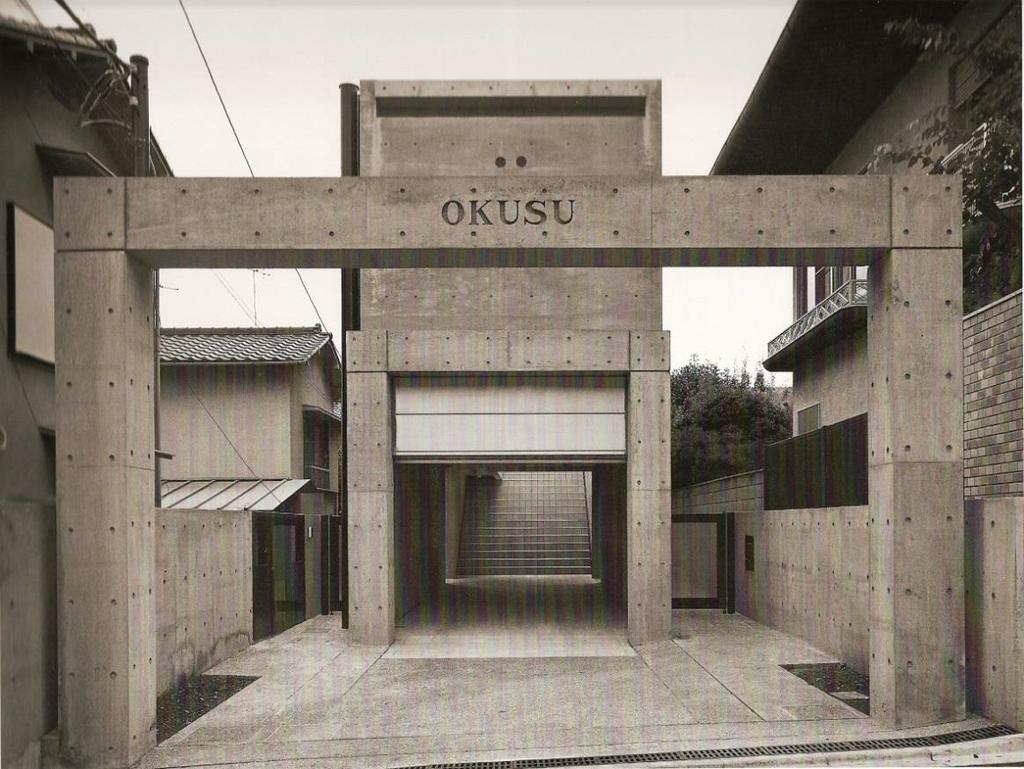

23 Tadao Ando, Okusu House. Κατοικία στο Tokyo Κατοικία ελάχιστου πλάτους, σε σχήμα Γ, με ευρηματική εναλλαγή στεγασμένου - υπαίθριου χώρου κατά την ανάπτυξη σε μήκος

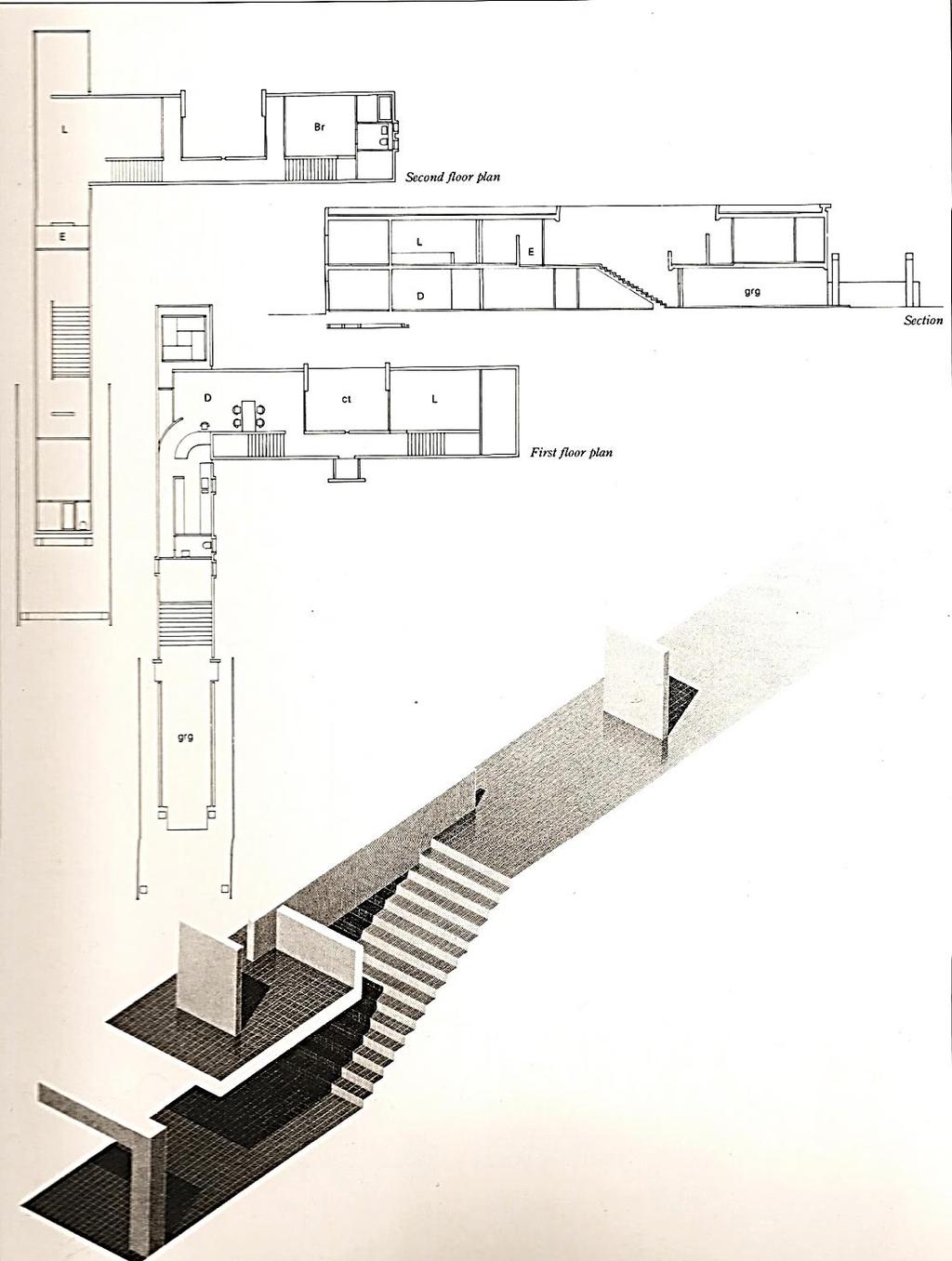

24 Tadao Ando, Okusu House, ό. π.

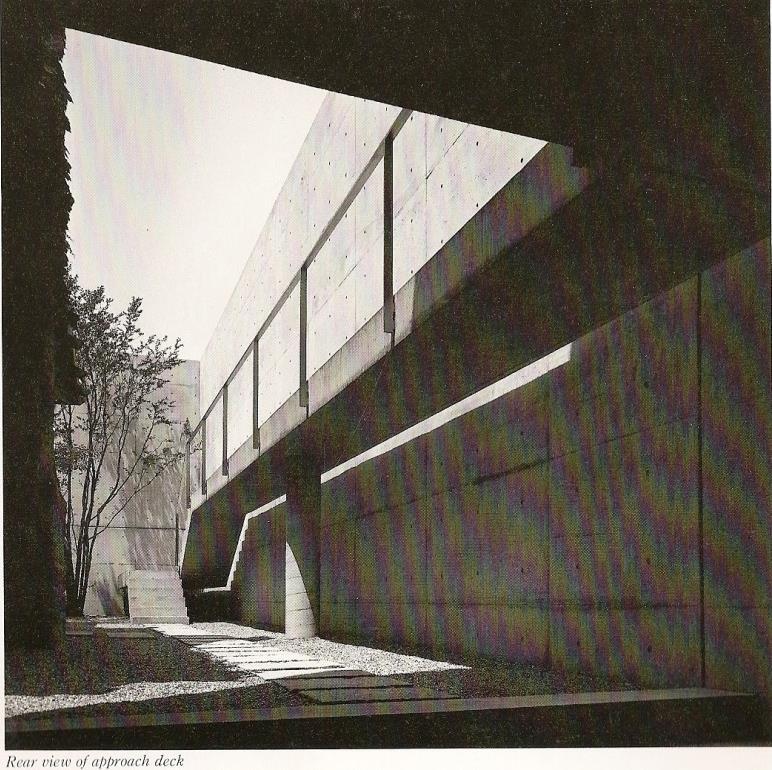

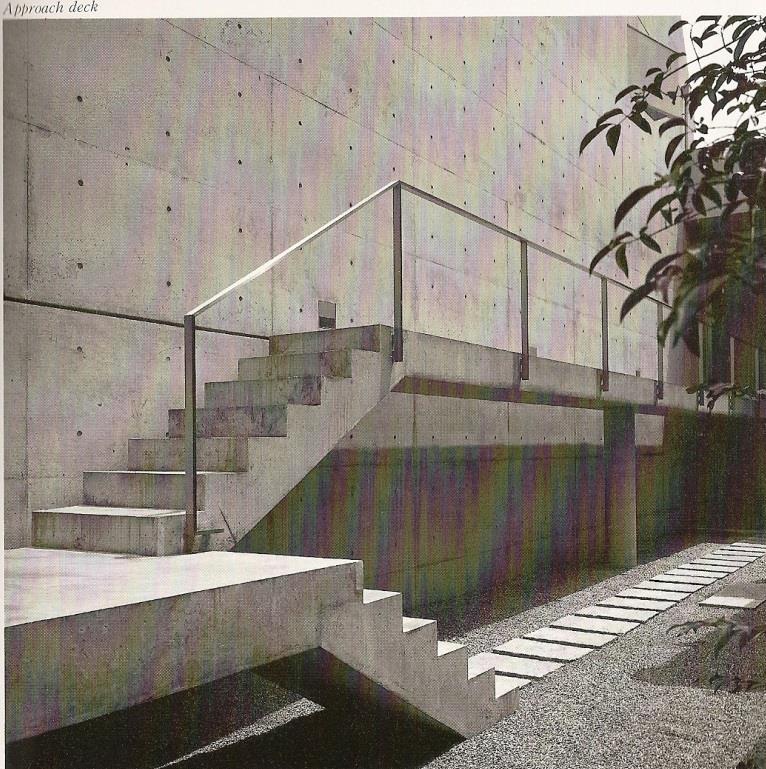

25 Tadao Ando, Ξενώνας της κατοικίας Hattori Ο διαμήκης χώρος προσπέλασης και κίνησης διαμορφώνει τον τυφλό τοίχο της μεσοτοιχίας

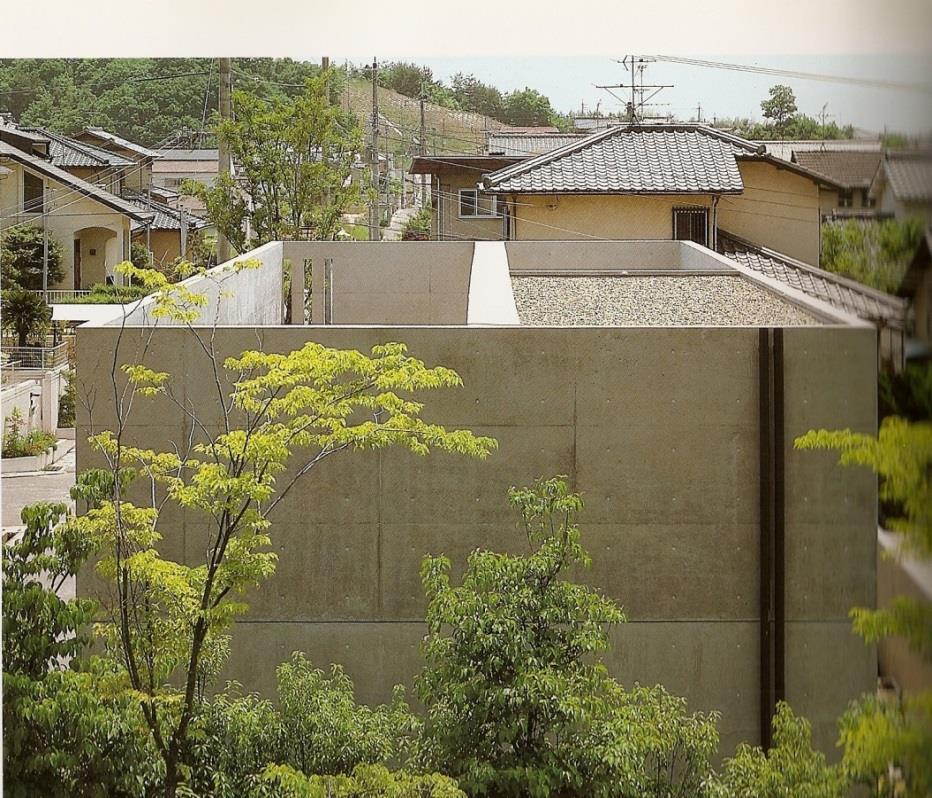

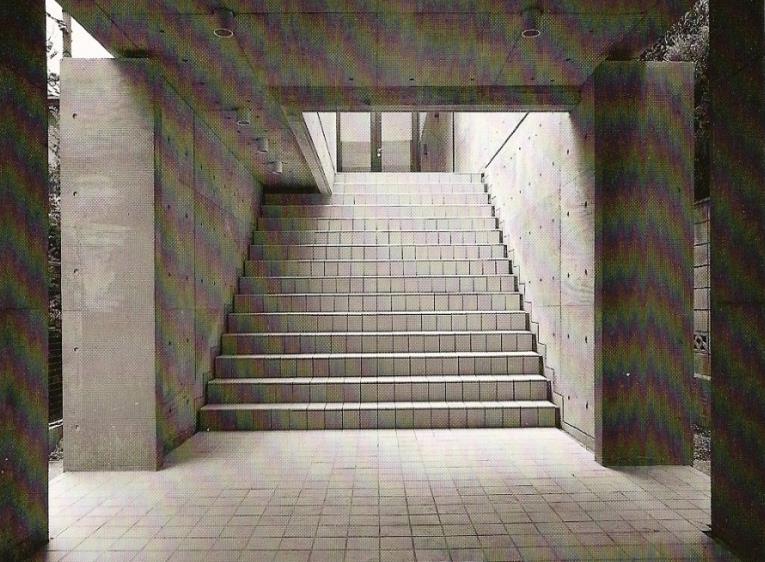

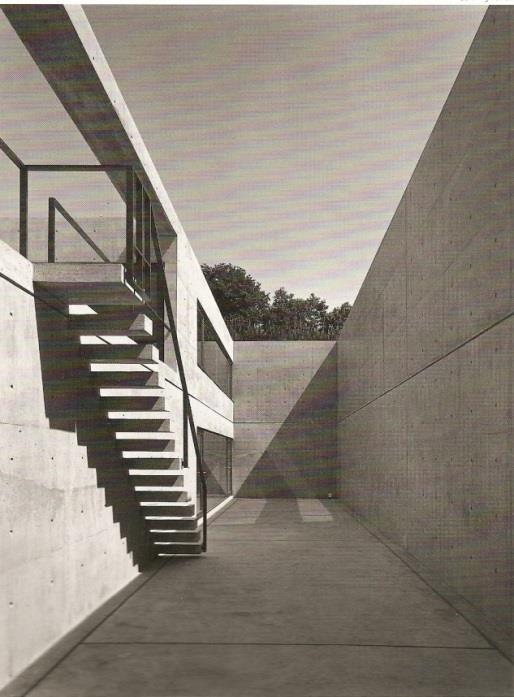

26 Tadao Ando, Nakayama House, Nara Δημιουργία διαμήκους περίκλειστου υπαίθριου χώρου Η σκάλα ανόδου διαμορφώνει το στενό πέρασμα

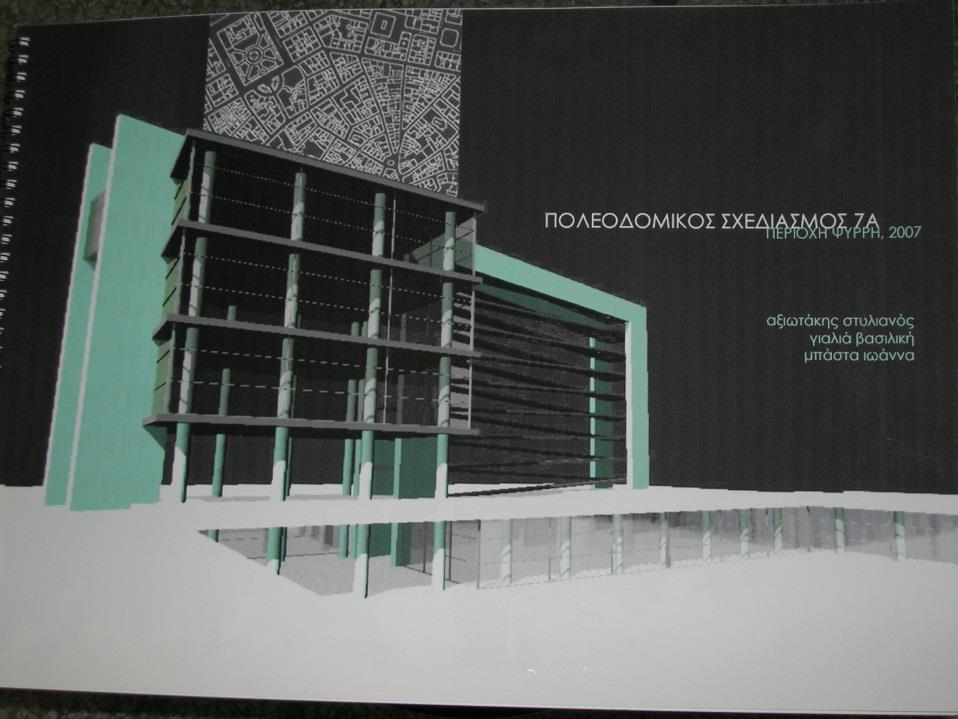

27 Φοιτητικό θέμα 7 ου εξαμήνου Η ράμπα ανόδου κυριαρχικό στοιχείο σύνθεσης

28 τυπολογια: διαβαθμισμενο υπαιθρο Μεταβατικοί χώροι ανάμεσα στον εσωτερικό και τον υπαίθριο χώρο, διαβαθμίσεις υπαίθρου Το ύπαιθρο στη βάση και στην κορυφή του κτηρίου εσοχή ή pilotis στο ισόγειο η χρήση του δώματος η μορφή και ο ρόλος της στέγασης: -οριζόντια επικάλυψη που οριοθετεί ή στεγάζει ύπαιθρο -οριζόντιο δώμα που λειτουργεί ως αυλή -καμπυλωμένη επικάλυψη που στεγάζει εσωτερικό χώρο ή αιωρείται πάνω από υπαίθριο χώρο

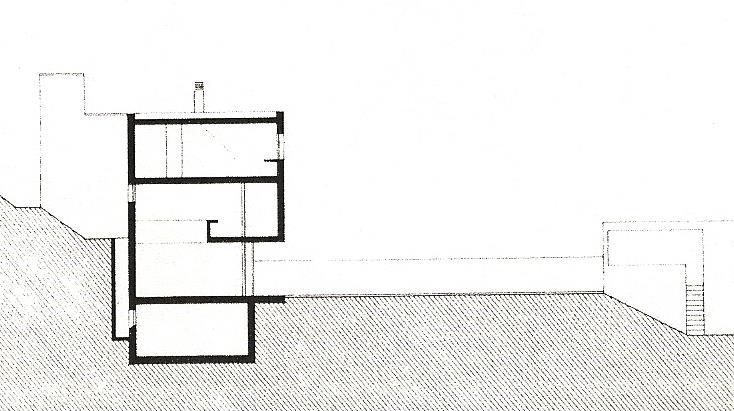

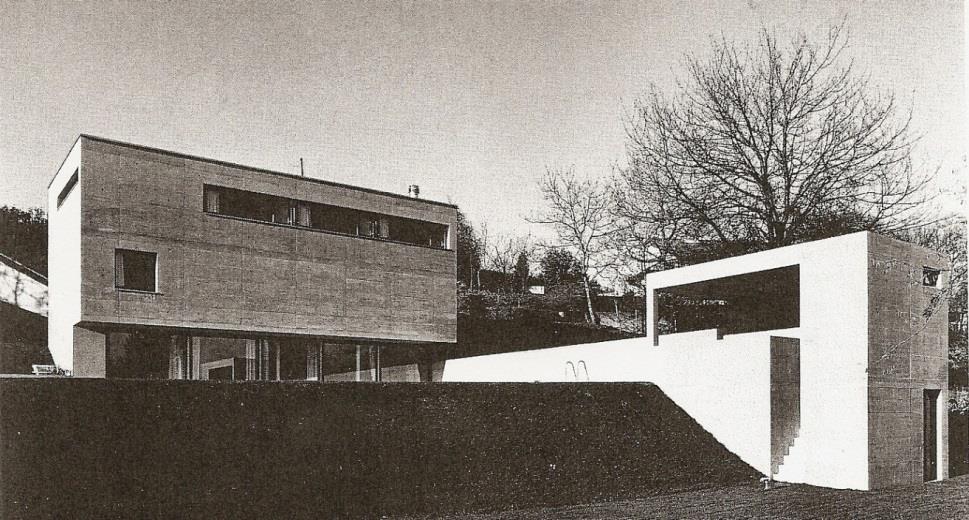

29 Luigi Snozzi, Bernasconi House, Carona-Lugano Χαρακτηριστική τομή όπου απεικονίζεται η διείσδυση του ύπαιθρου στο ισόγειο της κατοικίας μέσα από μεγάλες συρόμενες τζαμαρίες. -architekt-snozzi.html

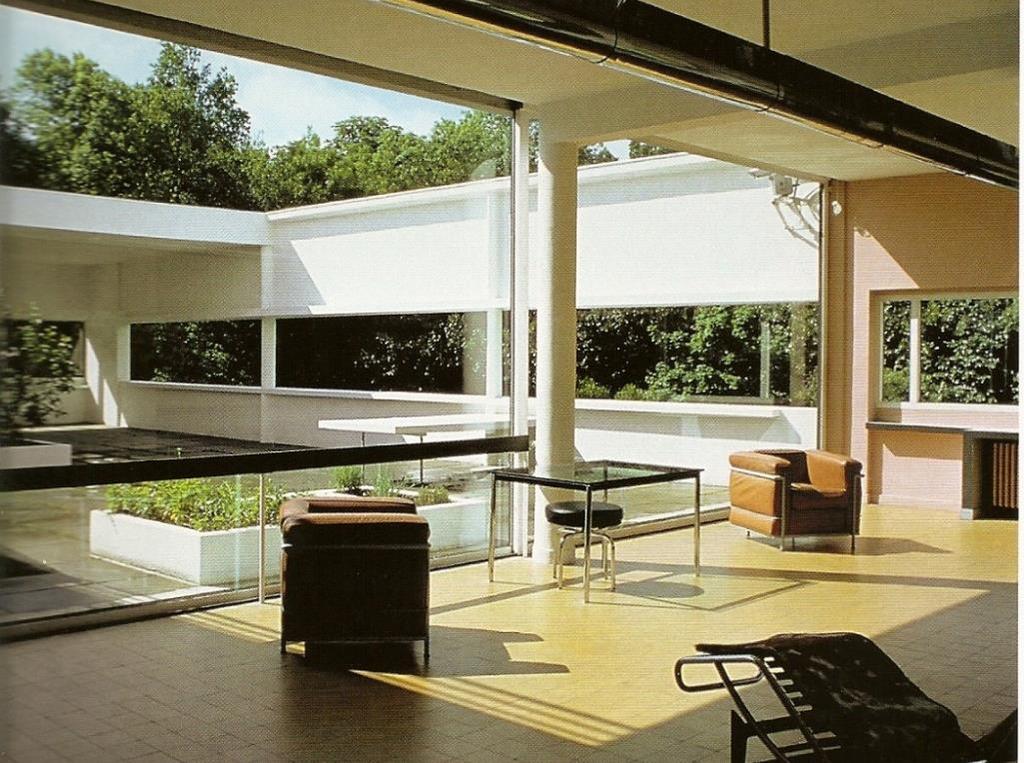

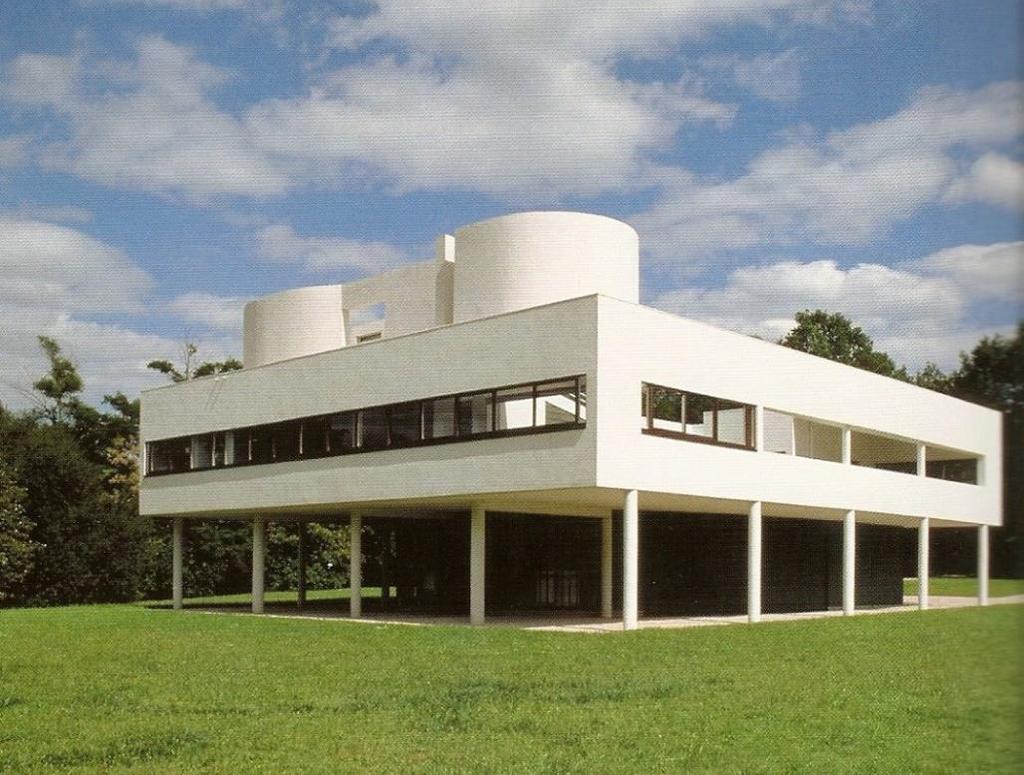

30 Le Corbusier, Pierre Jeanneret Villa Savoye στο Poissy Στεγασμένο ύπαιθρο στο ελεύθερο ισόγειο (pilotis) Οργανωμένος και οριοθετημένος υπαίθριος χώρος στο δώμα

Richard Meier, Weinstein House. New York. 1969-71 Ισόγειο σε pilotis.

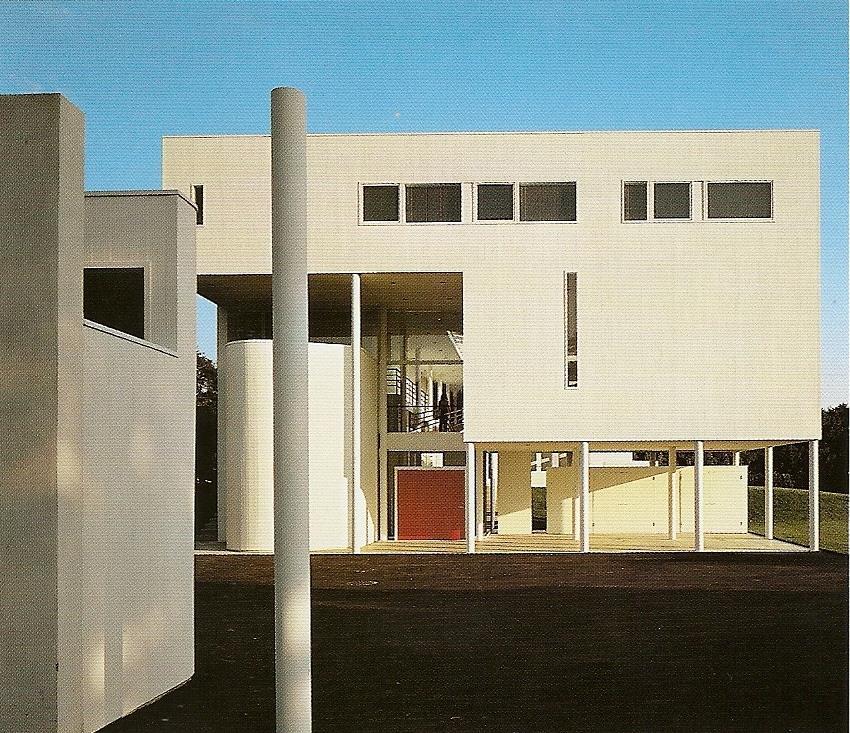

31 Richard Meier, Weinstein House. New York Ισόγειο σε pilotis. Ο κάνναβος των φερόντων στοιχείων επεκτείνεται ως την είσοδο και σηματοδοτεί την προσπέλαση με μια σειρά ελεύθερα (μεταλλικά) υποστυλώματα

Luigi Snozzi, Banchetti House, Locarno 1975-77 Οι γυάλινες επιφάνειες στο ανώτερο τμήμα

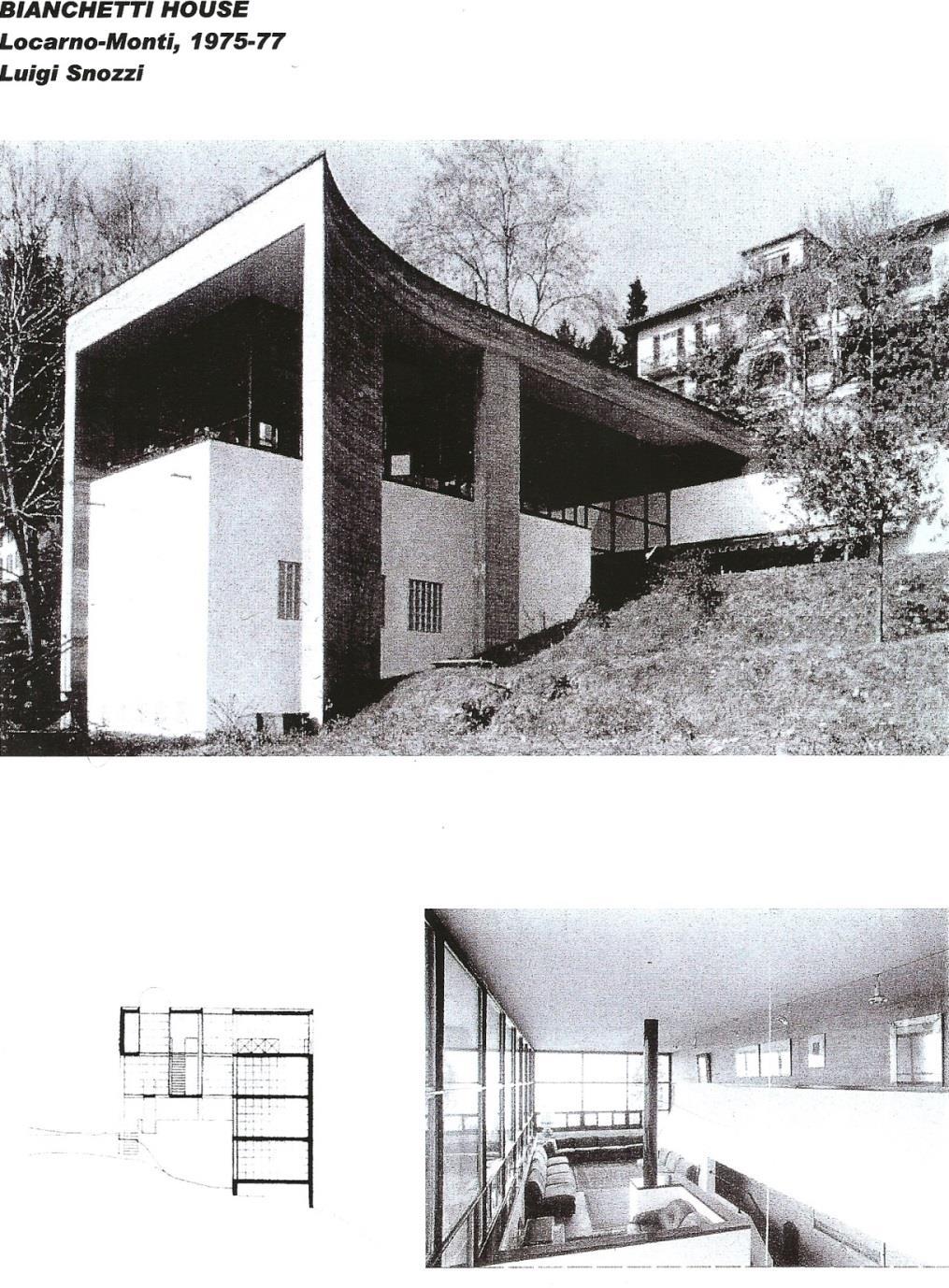

32 Luigi Snozzi, Banchetti House, Locarno Οι γυάλινες επιφάνειες στο ανώτερο τμήμα του κτηριακού όγκου δίνουν την εντύπωση κενού κάτω από τη στιβαρή επικάλυψη σχήματος Π.

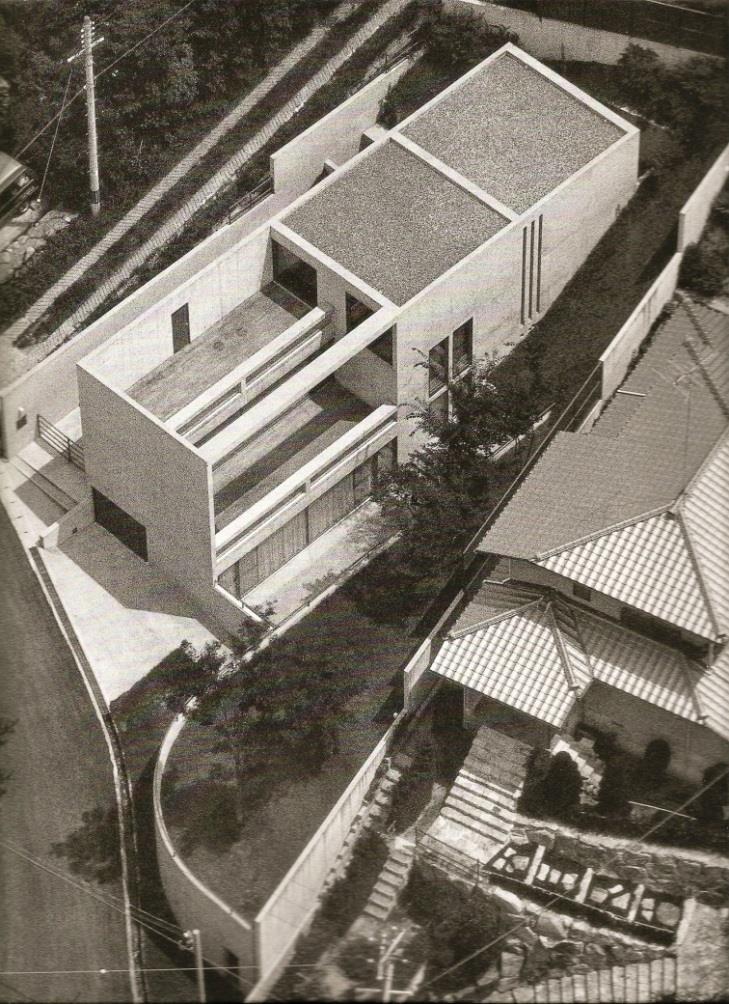

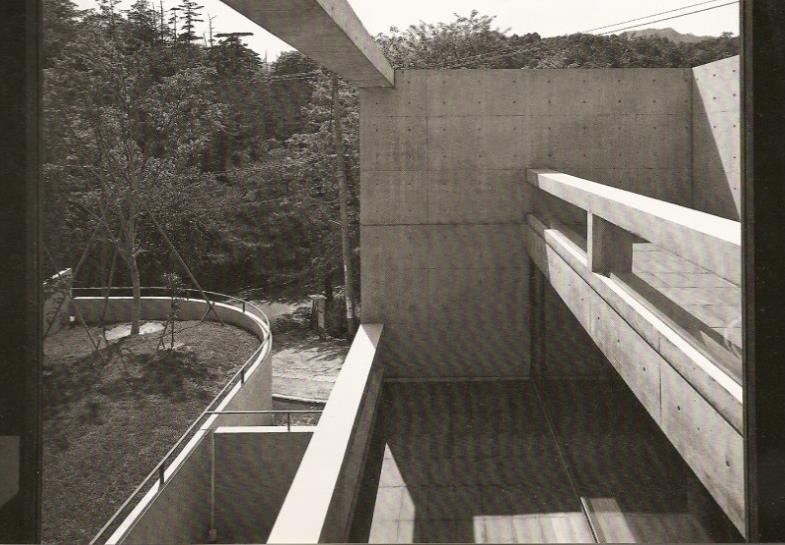

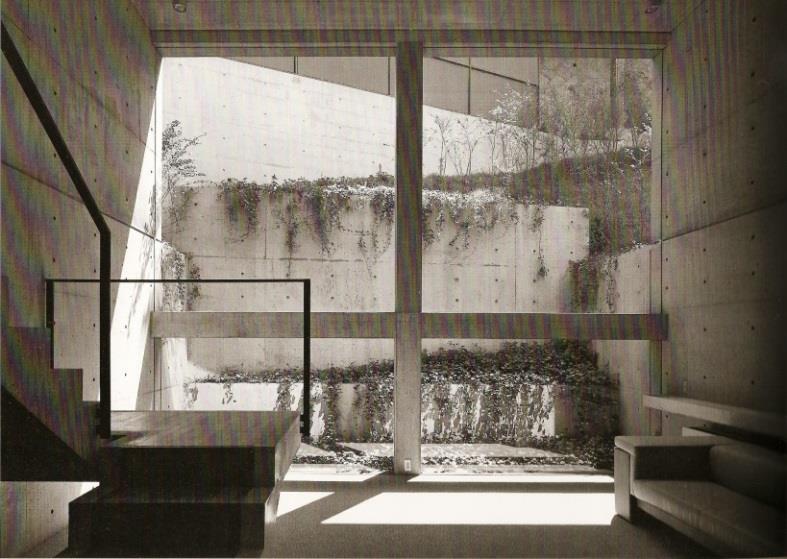

33 Tadao Ando, Hata House. Κατοικία στο Hyogo, Κλιμακωτά δώματα - αυλές περιβάλλονται από ψηλό τοίχο. Το ημιυπόγειο πίσω τμήμα του σπιτιού βλέπει σε αυλή-αίθριο

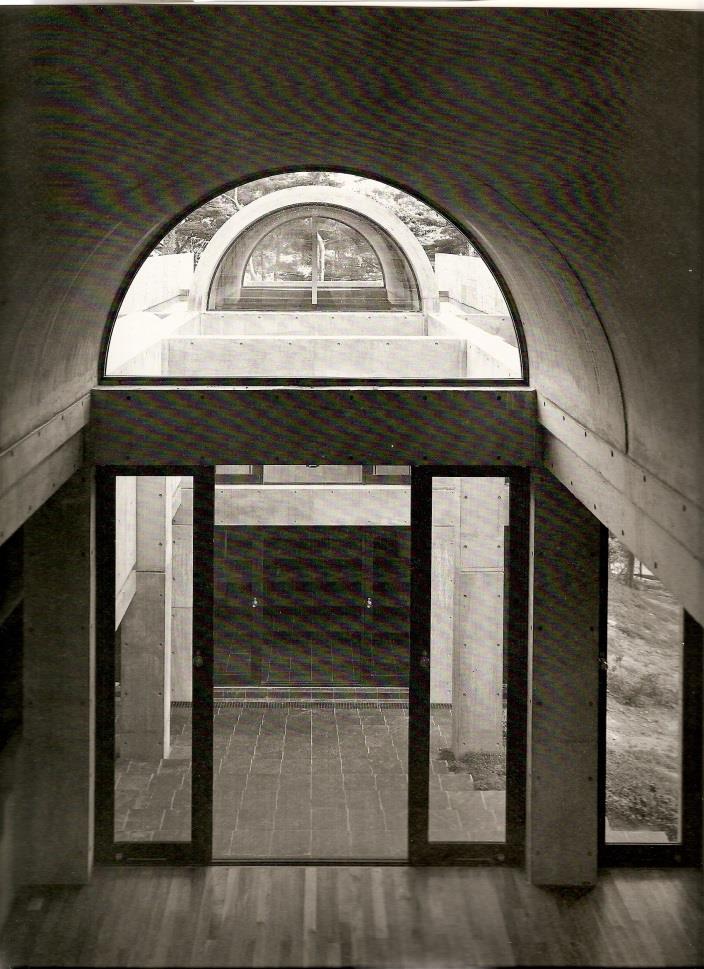

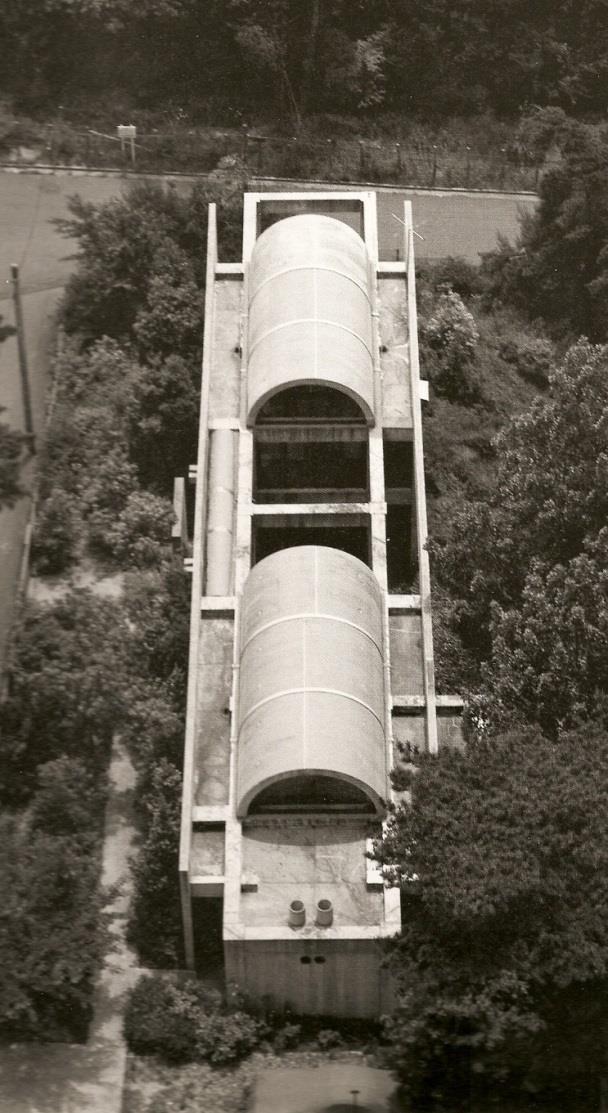

34 Tadao Ando, Wall House Hyogo Στέγαση με ημικιλυνδρικό θόλο (b.a.) και παρεμβολή κεντρικού αίθριου. Οι χώροι κίνησης πλευρικά, εκφράζονται και στη στέγαση.

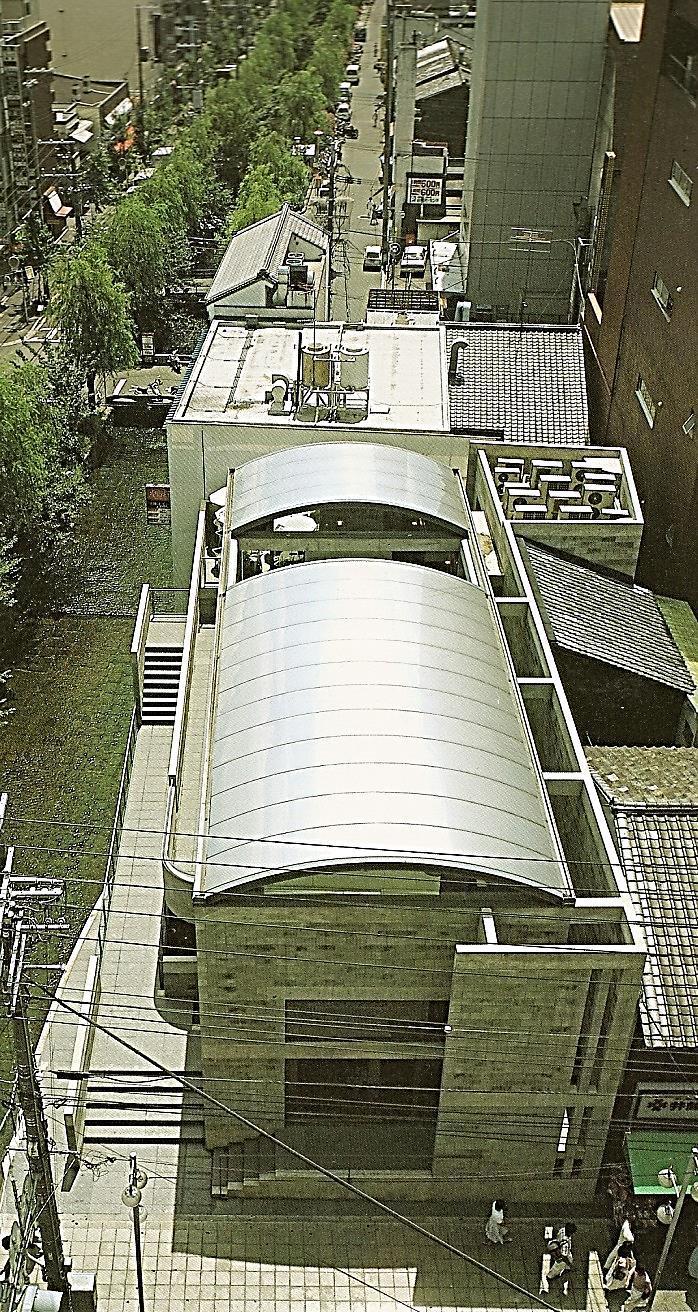

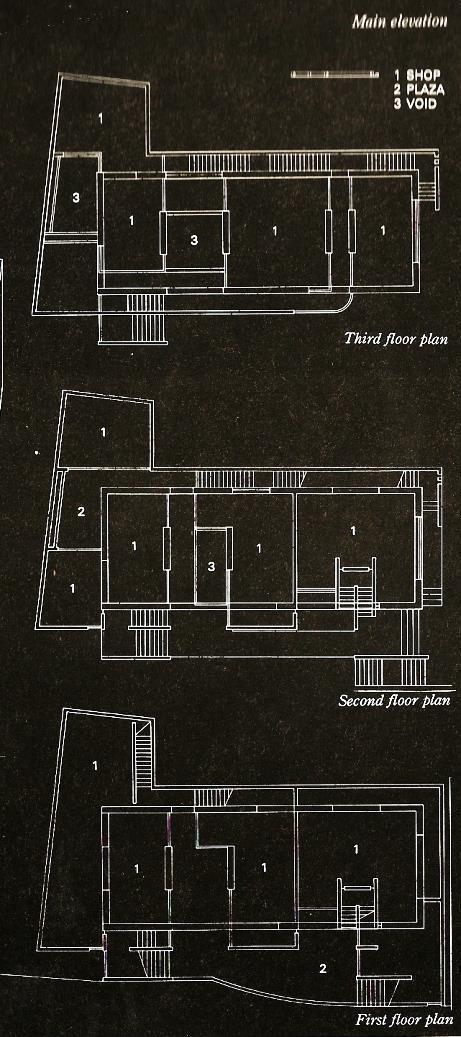

35 Tadao Ando, Εμπορικό κέντρο TIME S, Kyoto Στέγαση με χαμηλωμένο θόλο (μεταλλικό) και παρεμβολή αίθριου. Οι χώροι κίνησης πλευρικά, σηματοδοτούνται και στη στέγαση.

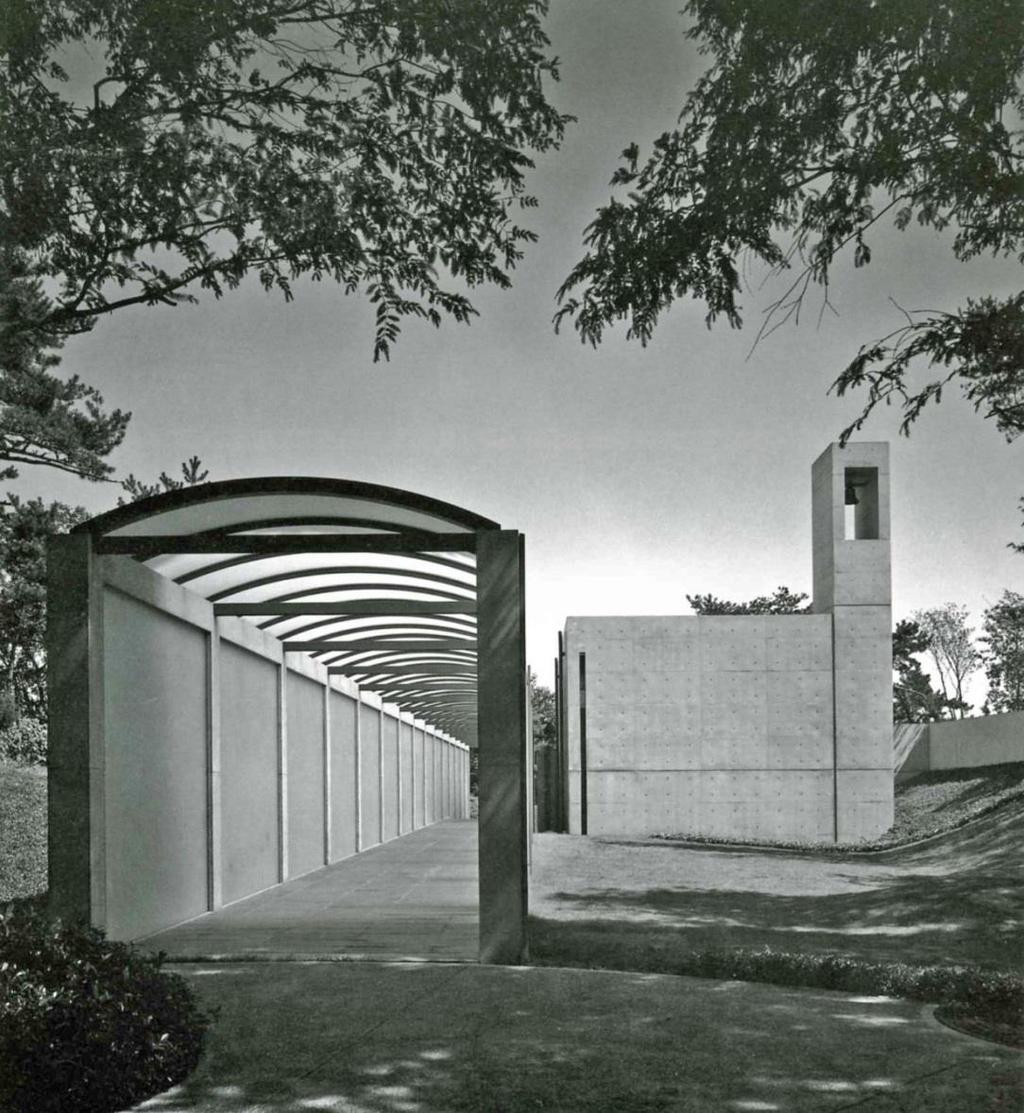

36 TADAO ANDO: Υπαίθρια στοά σε παρεκκλήσι

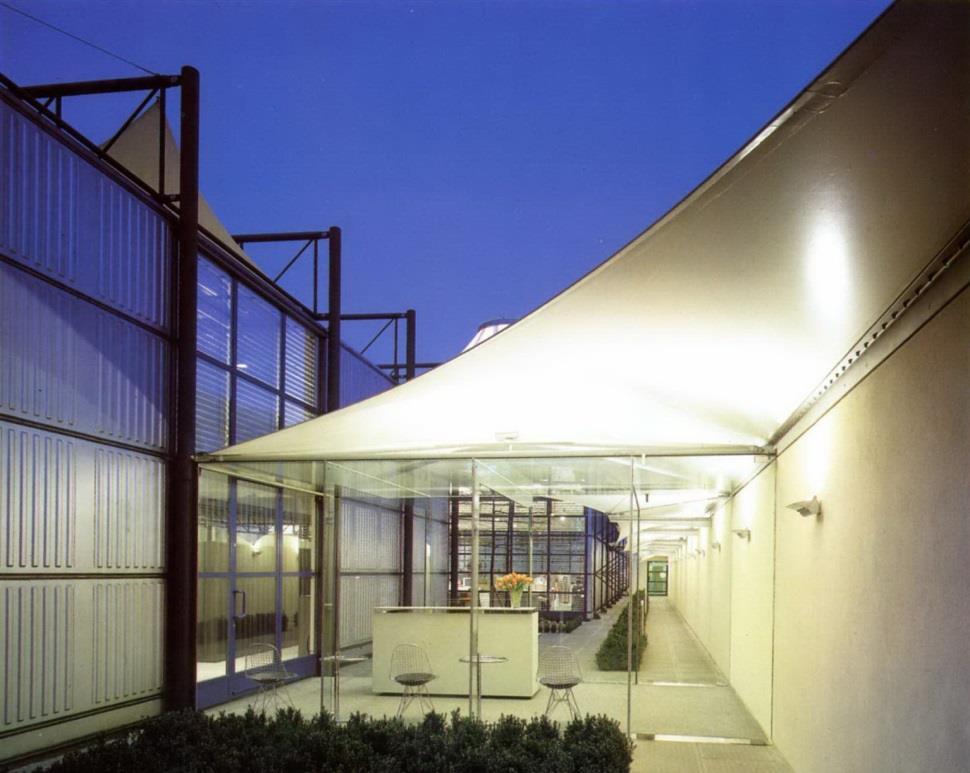

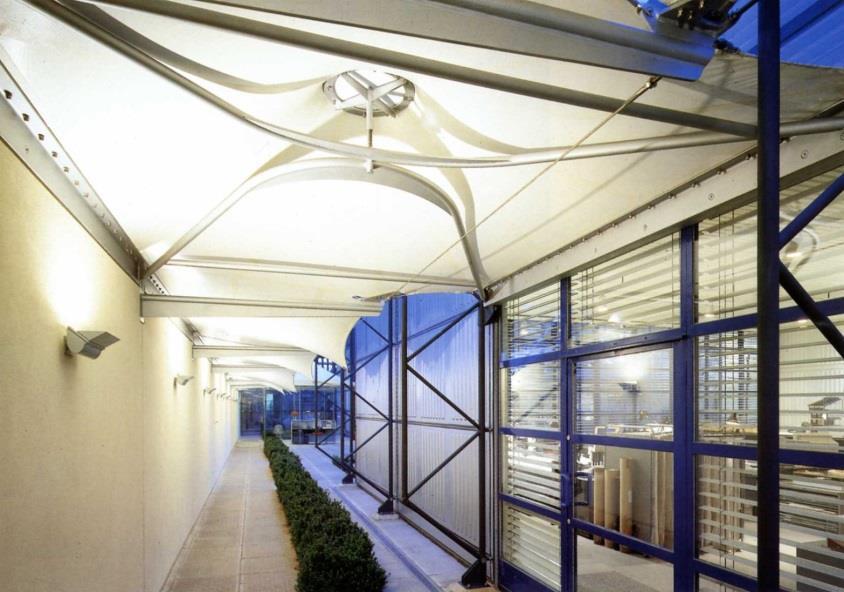

37 Michael Hopkins, ερευνητικό κέντρο Schlumberger στο Cambridge Μεταλλικό φέρον σύστημα κατασκευής του κελύφους, στεγάσεις με εφελκυόμενη κατασκευή

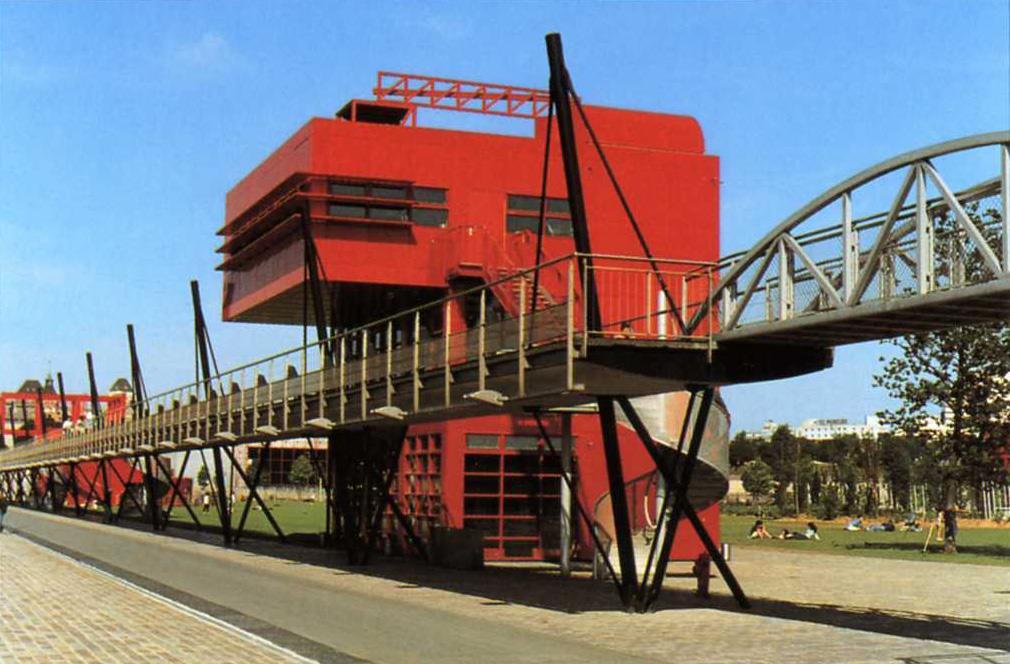

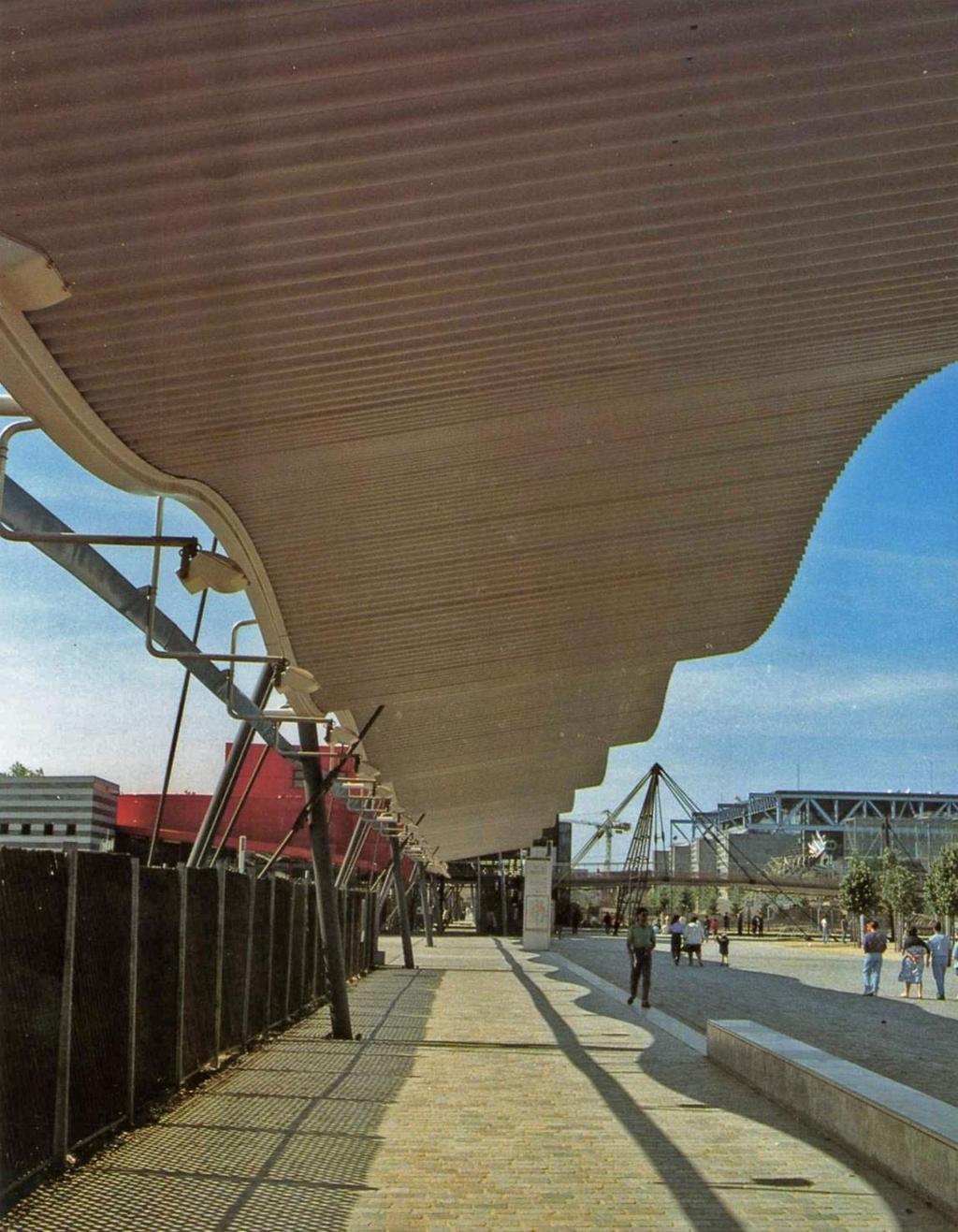

38 B.TSCHUMI PARC DE LA VILLETTE, Μεταλλικό στέγαστρο μεγάλου μήκους, σηματοδοτεί την πορεία.

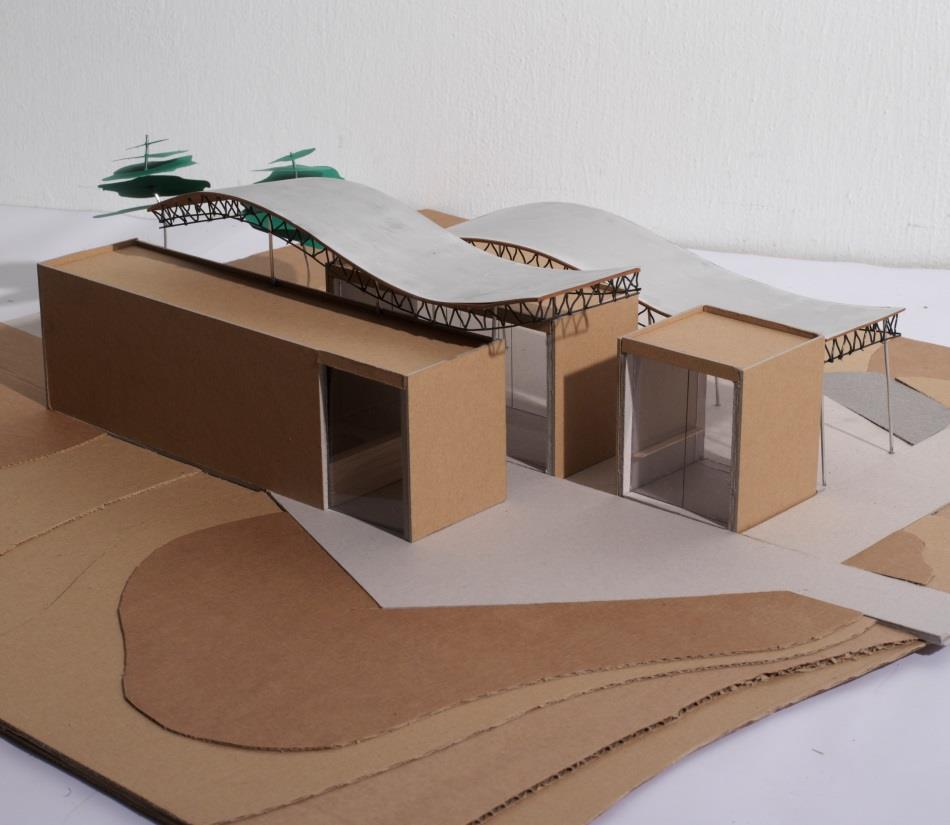

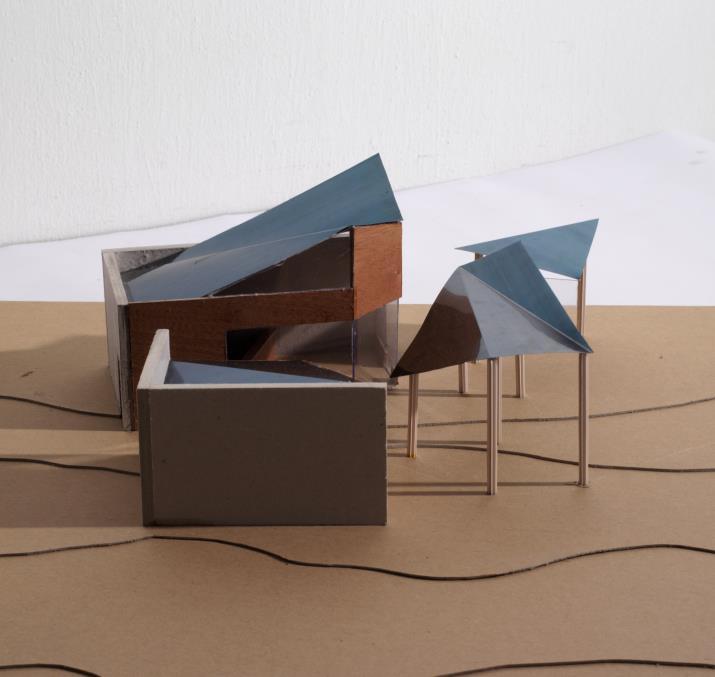

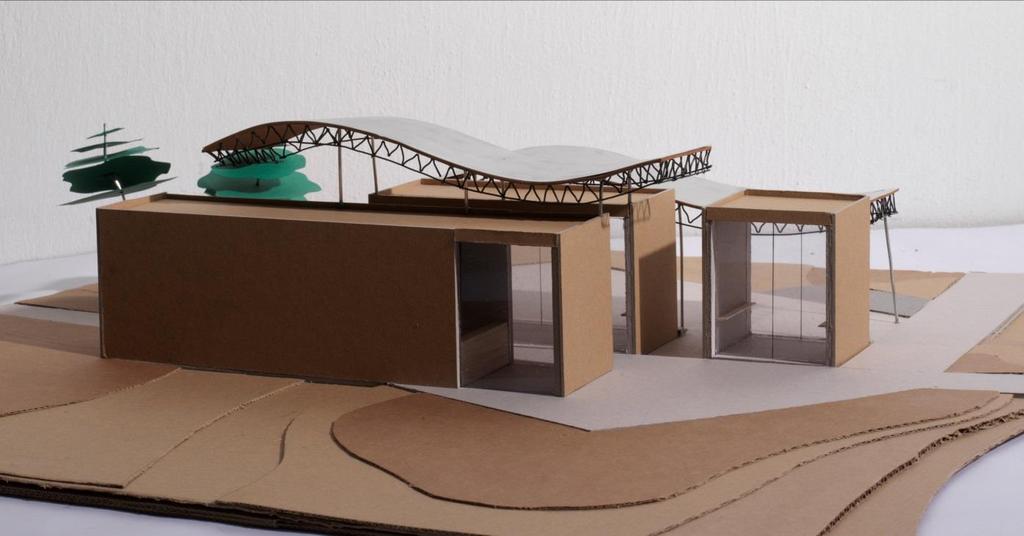

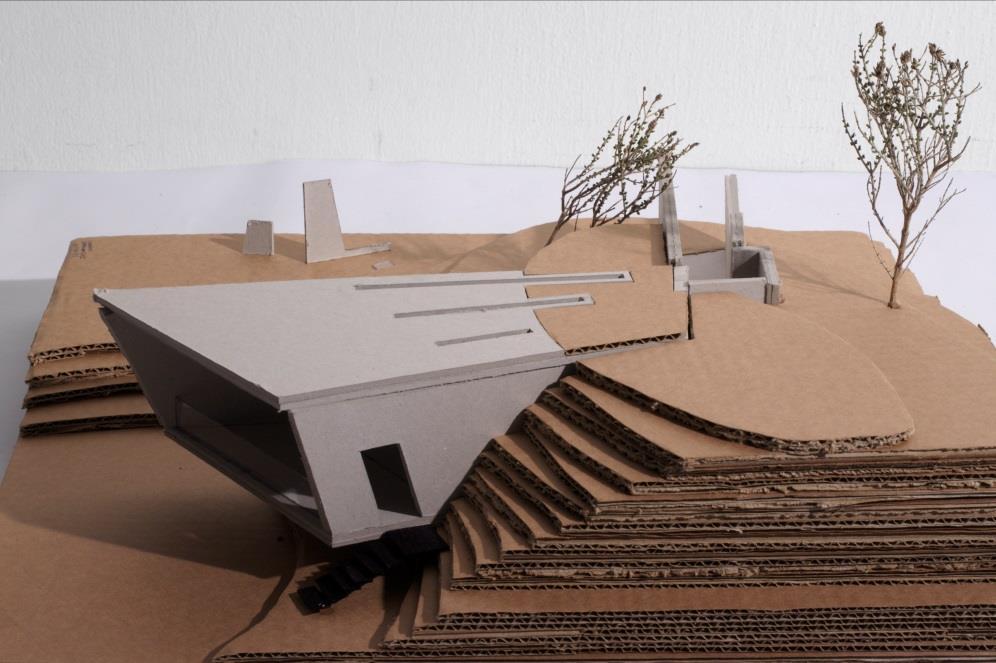

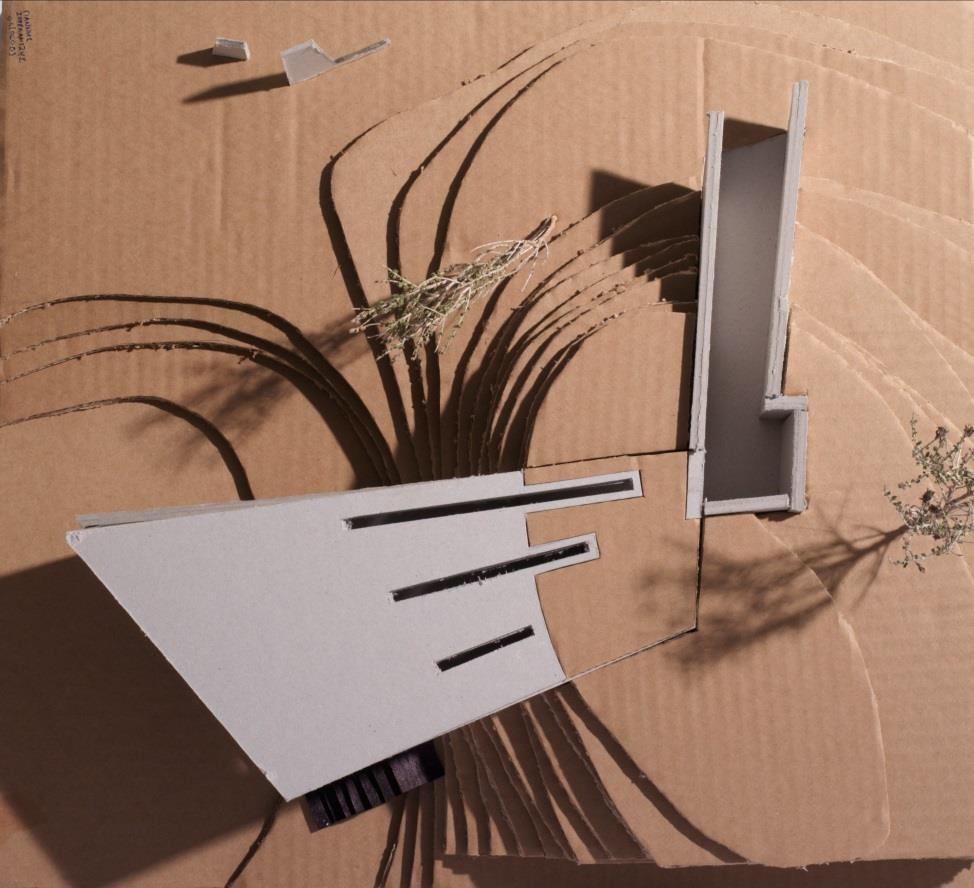

39 Φοιτητικά θέματα 2 ου εξαμήνου καμπυλωμένη επικάλυψη που στεγάζει εσωτερικό χώρο ή αιωρείται πάνω από υπαίθριο χώρο

40 Φοιτητικά θέματα 2 ου εξαμήνου

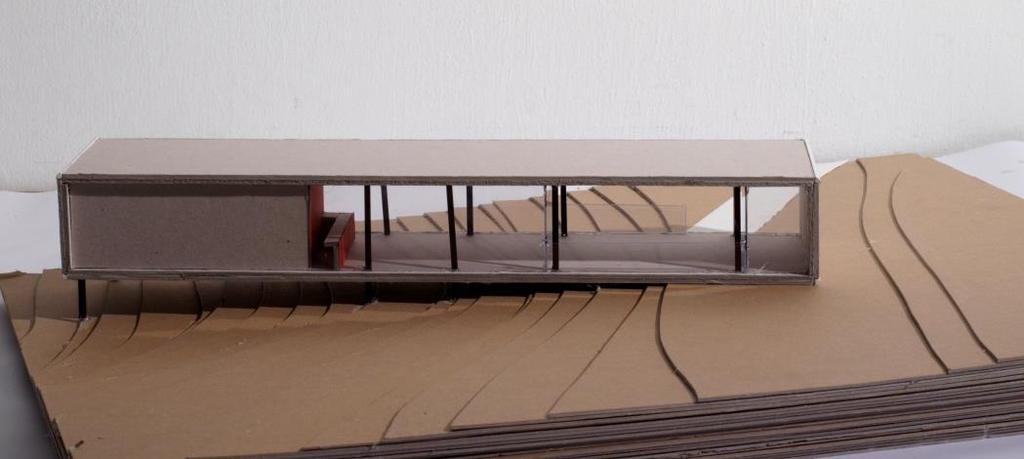

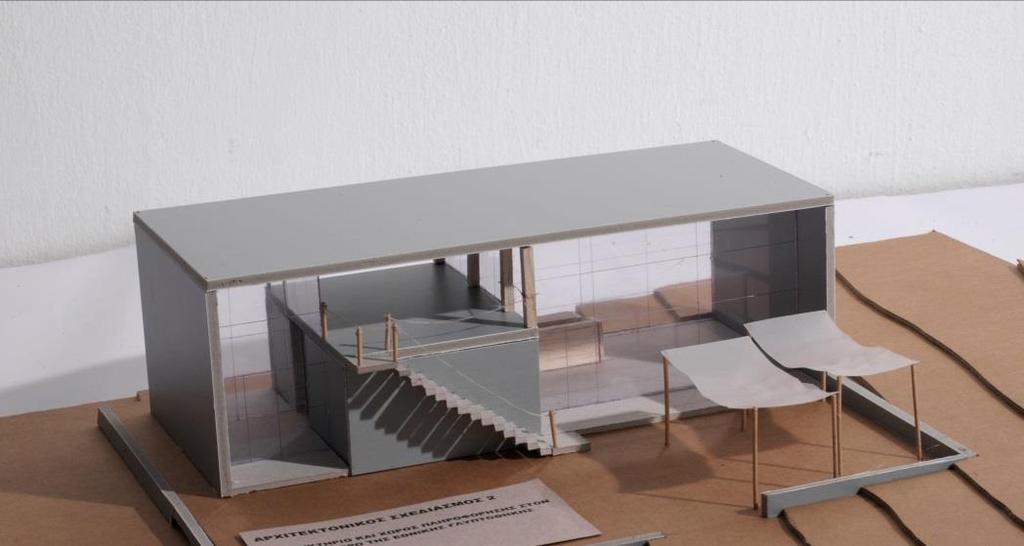

41 Φοιτητικά θέματα 2 ου εξαμήνου

42 B.TSCHUMI ΠΕΡΙΠΤΕΡΟ MULTIMEDIA,

43 B.TSCHUMI PARC DE LA VILLETTE, ΠΕΡΙΠΤΕΡΟ

44 Φοιτητικά θέματα 2 ου εξαμήνου

45 Φοιτητικά θέματα 2 ου εξαμήνου

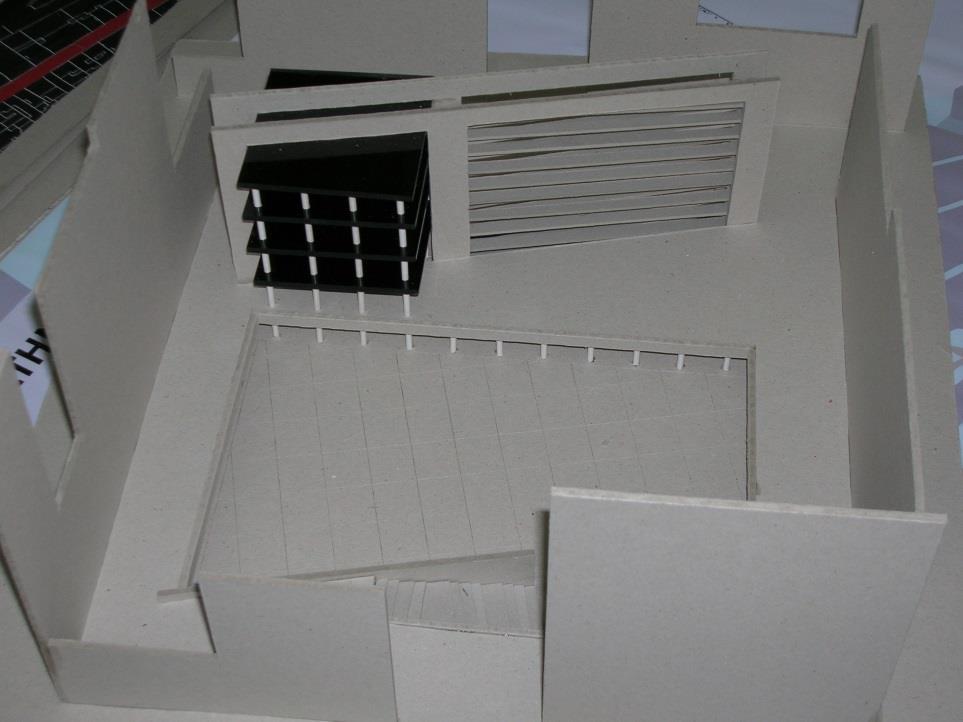

46 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του εκτεταμένου, κοινόχρηστου υπαίθριου χώρου

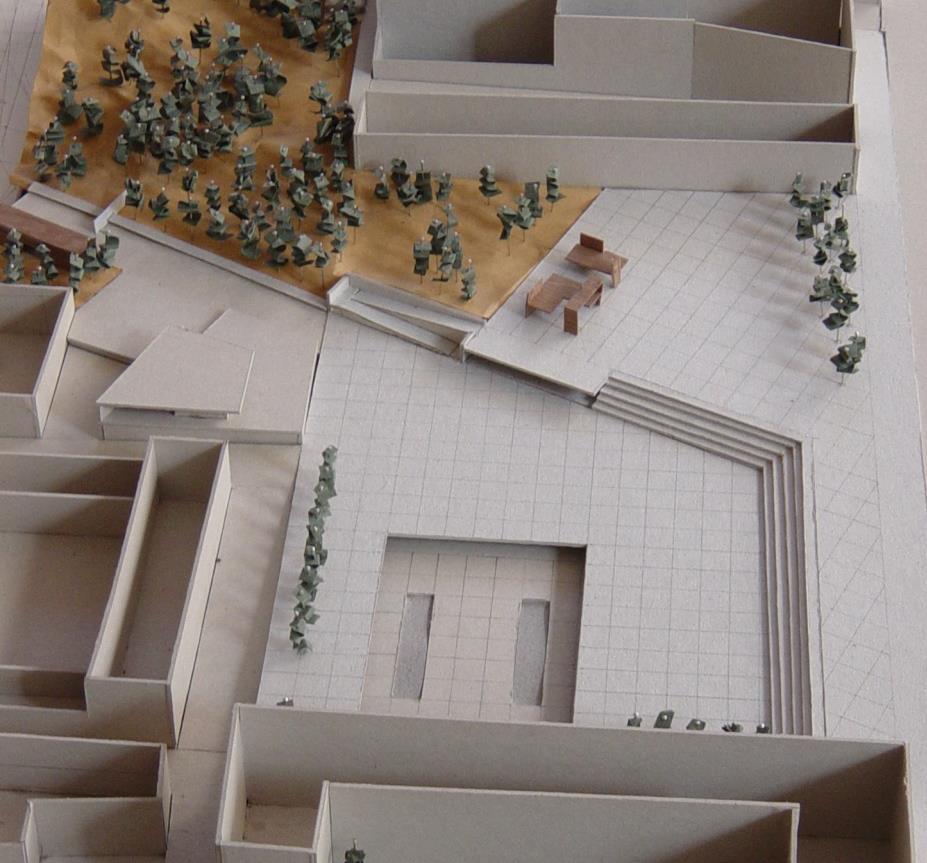

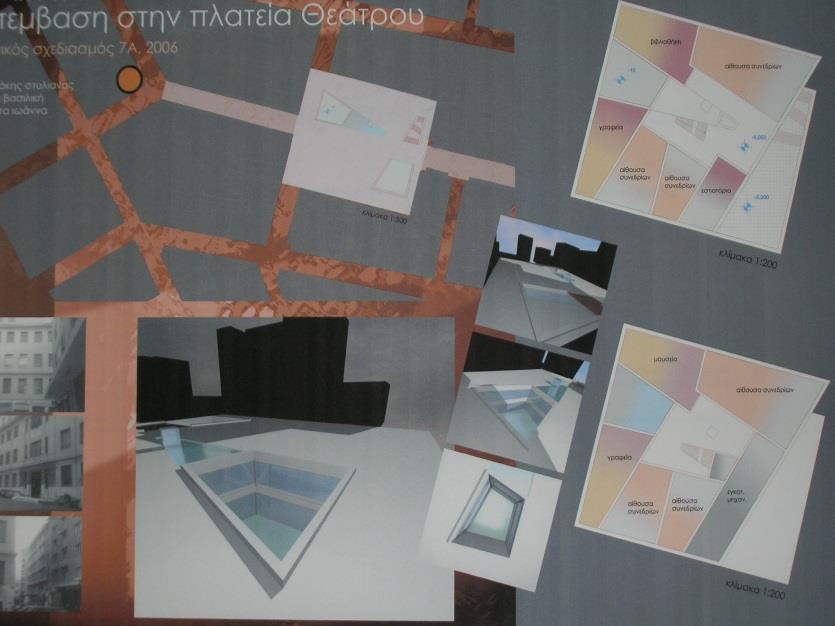

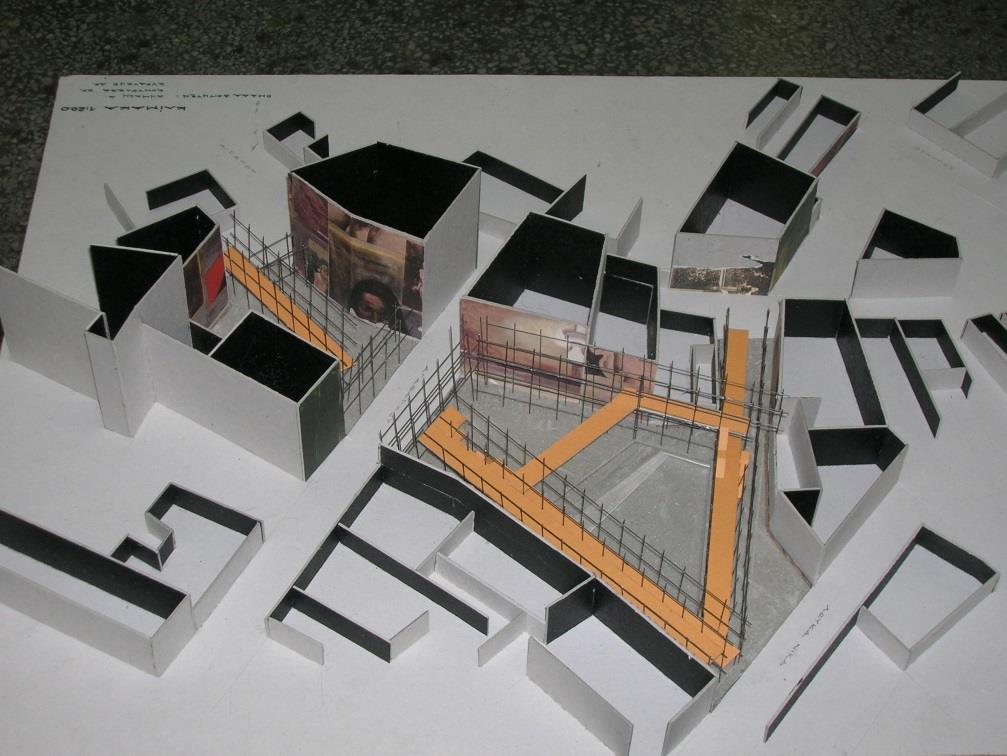

47 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου

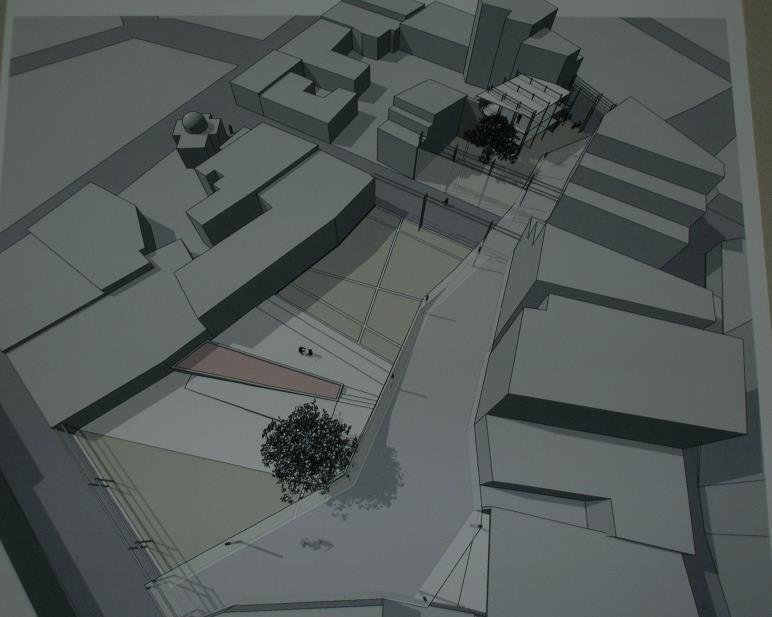

48 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου

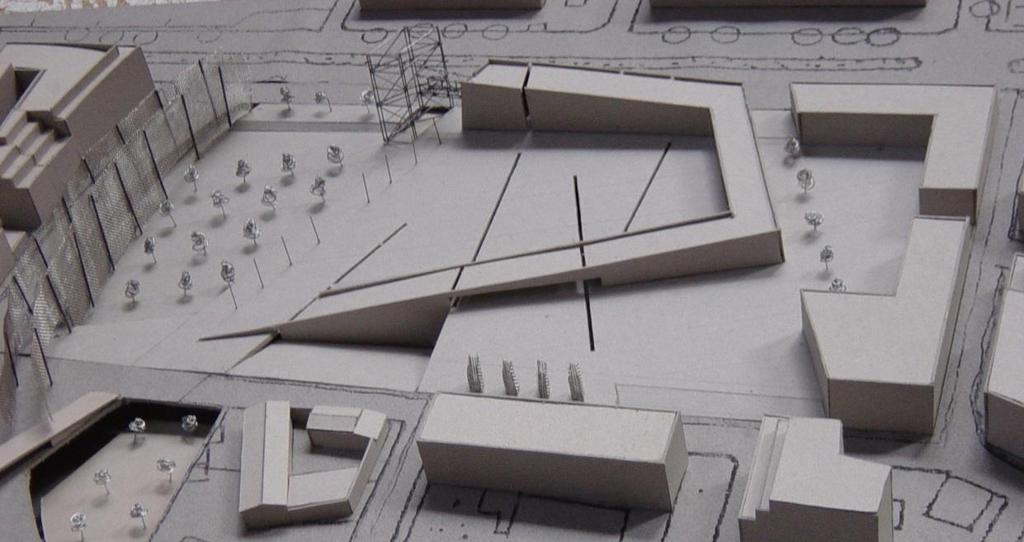

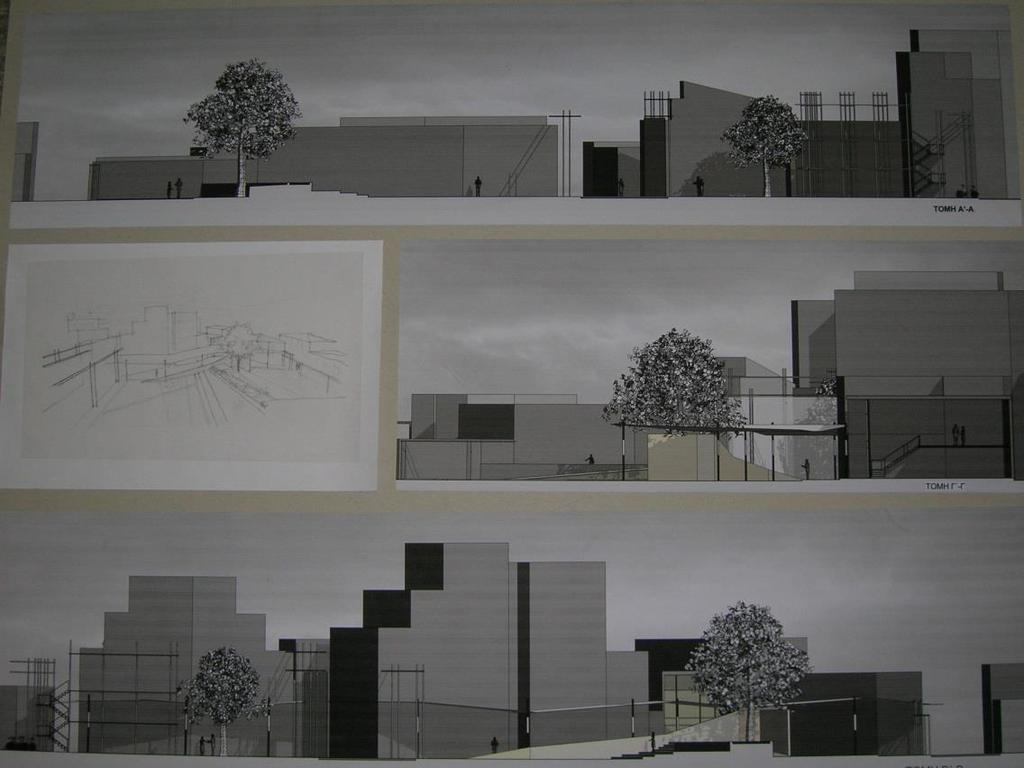

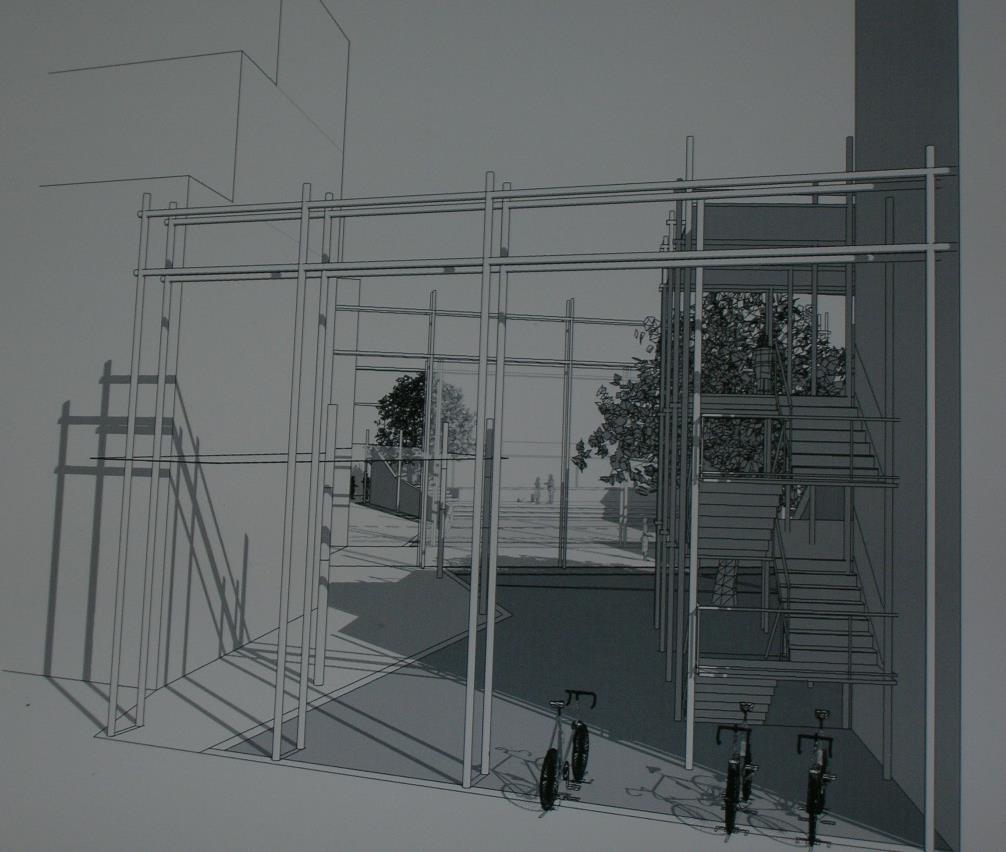

49 Φοιτητικά θέματα 7 ου εξαμήνου Τομές στον υπαίθριο χώρο Διαχείριση του κοινόχρηστου υπαίθριου χώρου

50 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου: το κτήριο ως μέρος της διαμόρφωσης

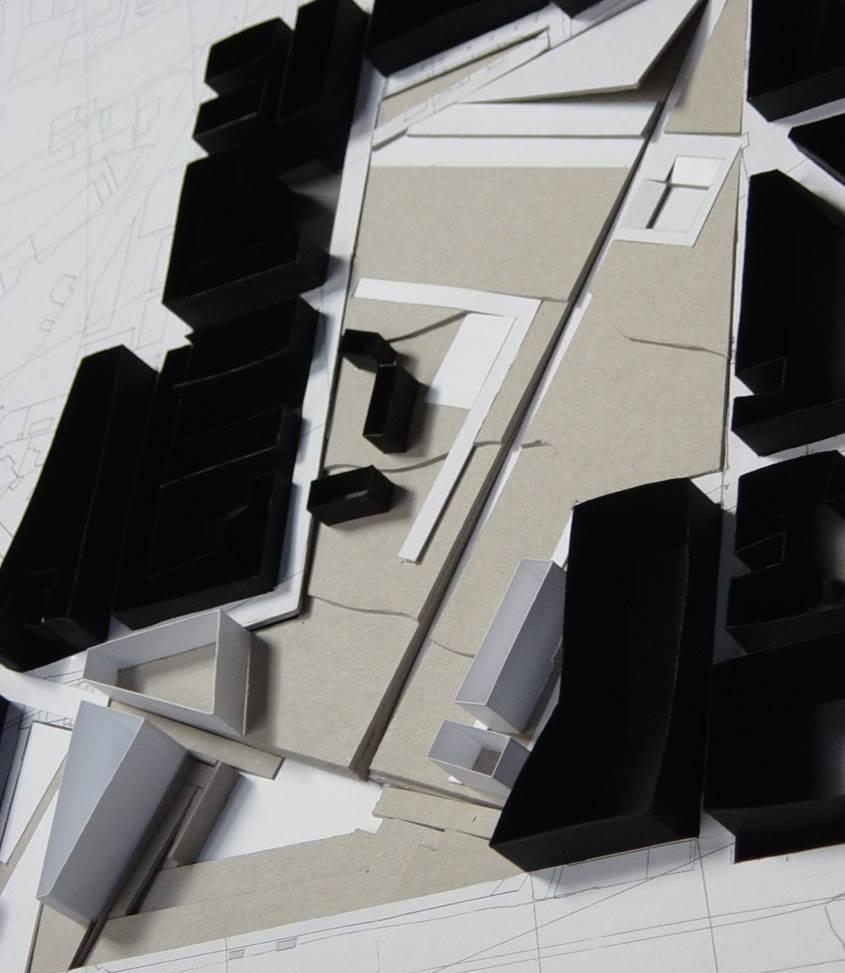

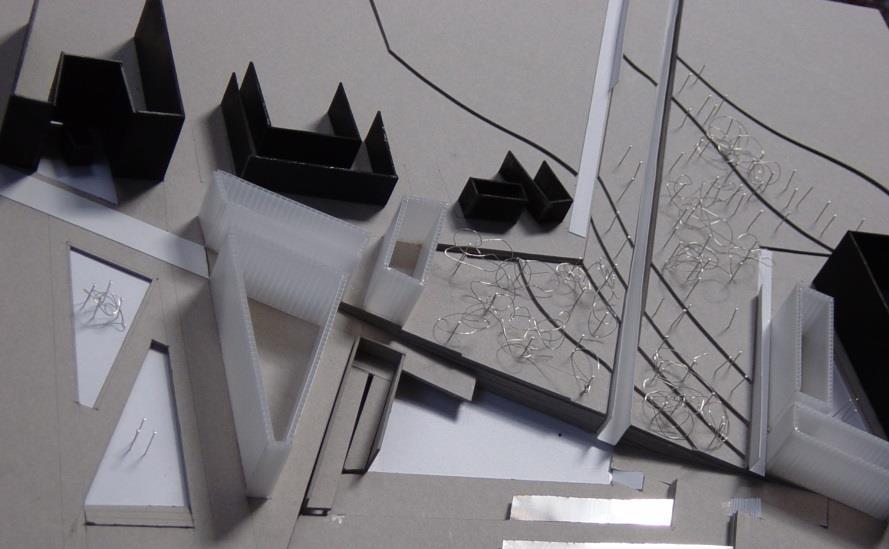

51 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου

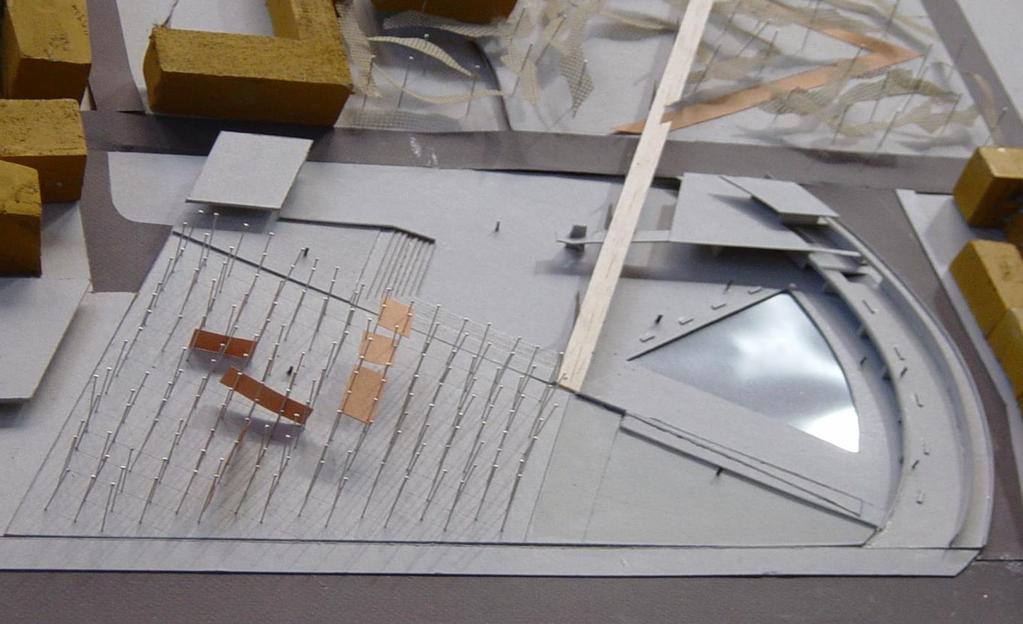

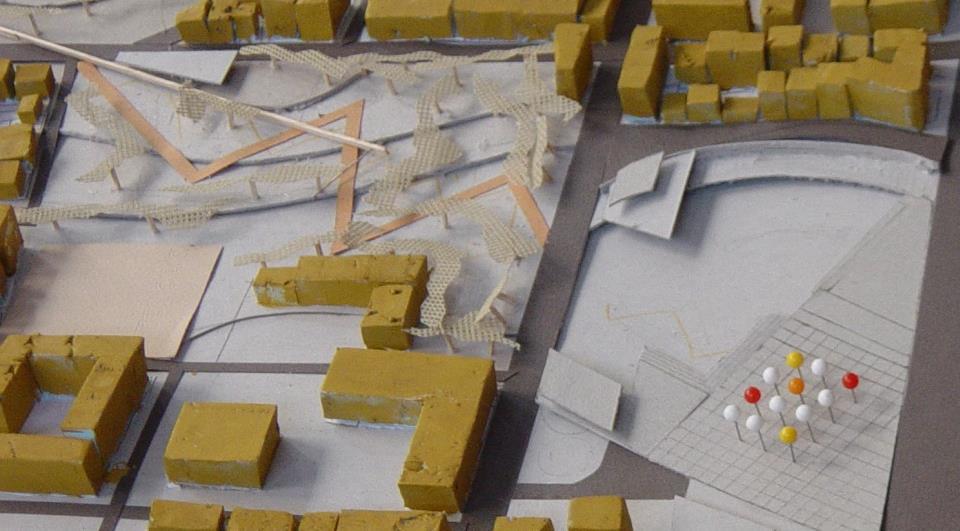

52 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου

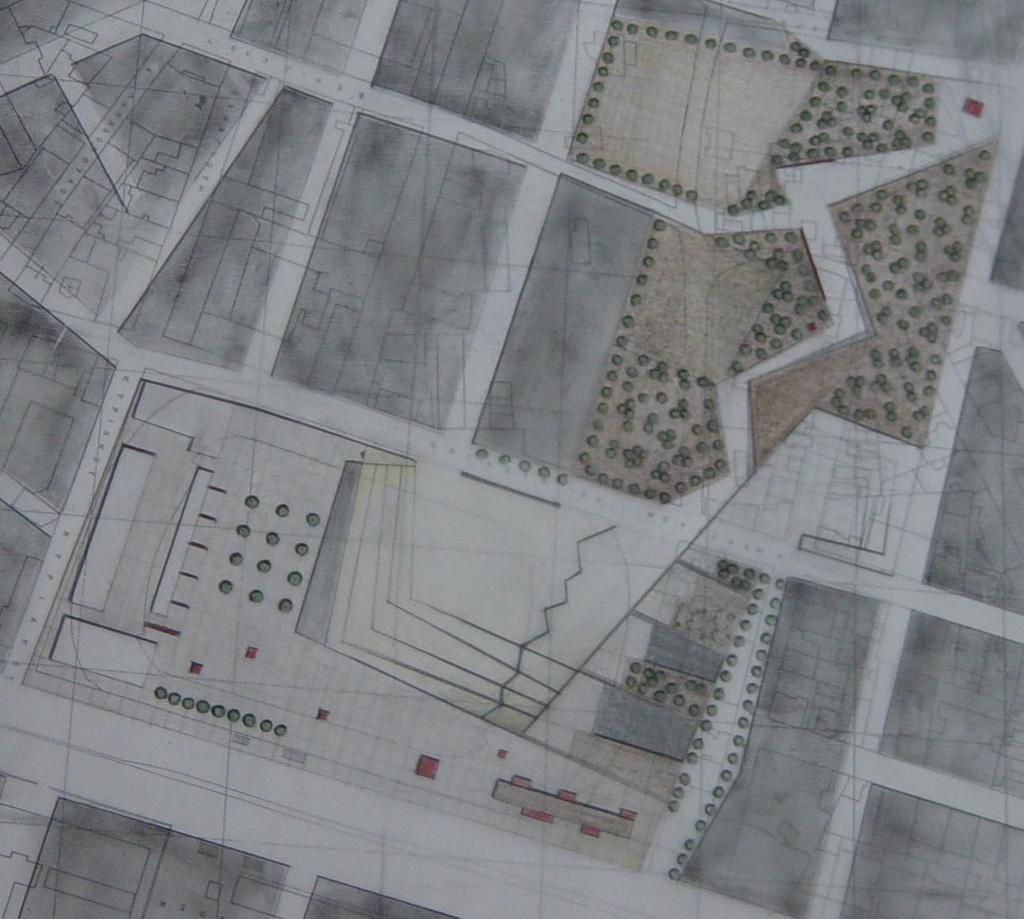

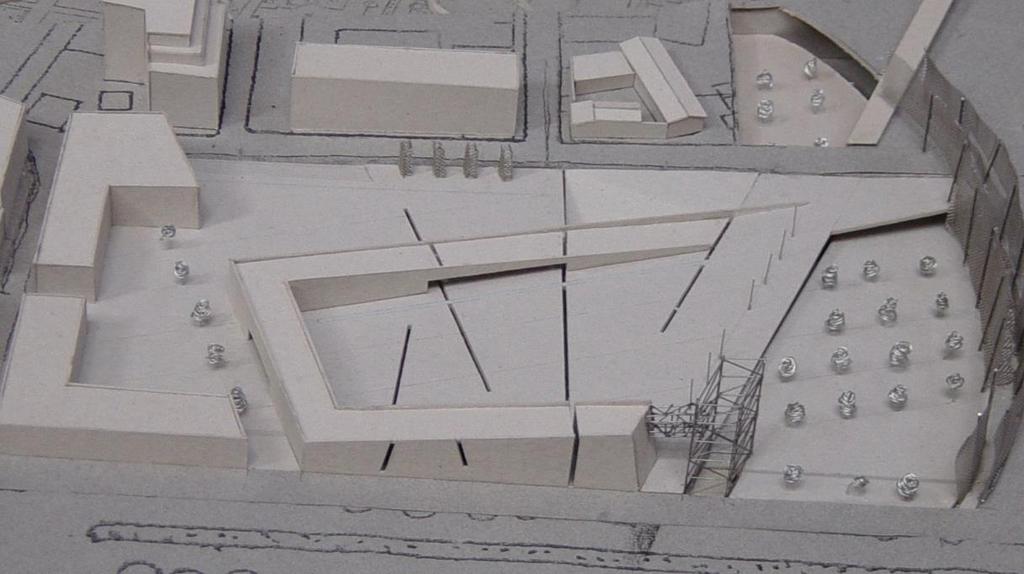

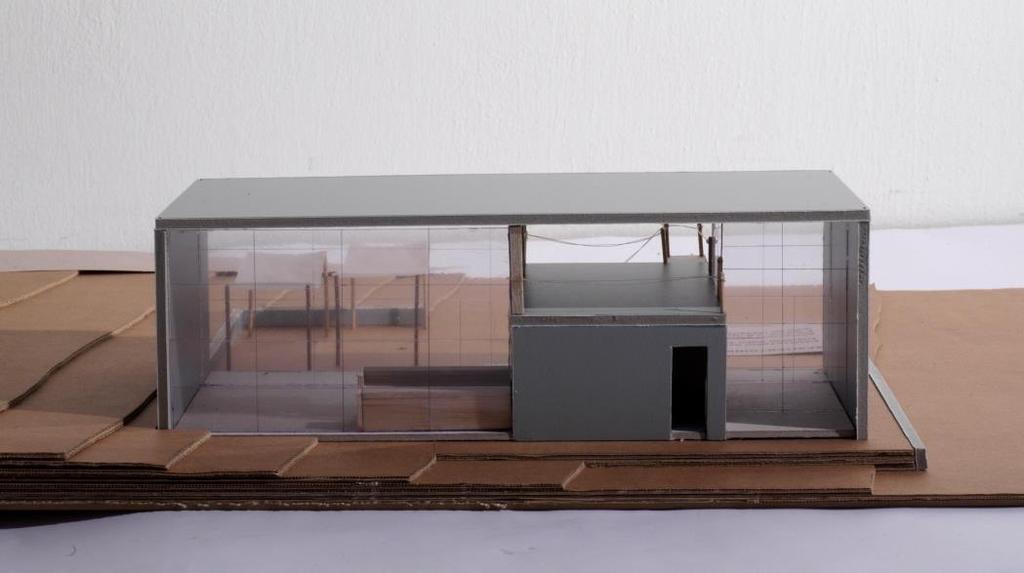

53 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου: σχέδιο με μολύβι

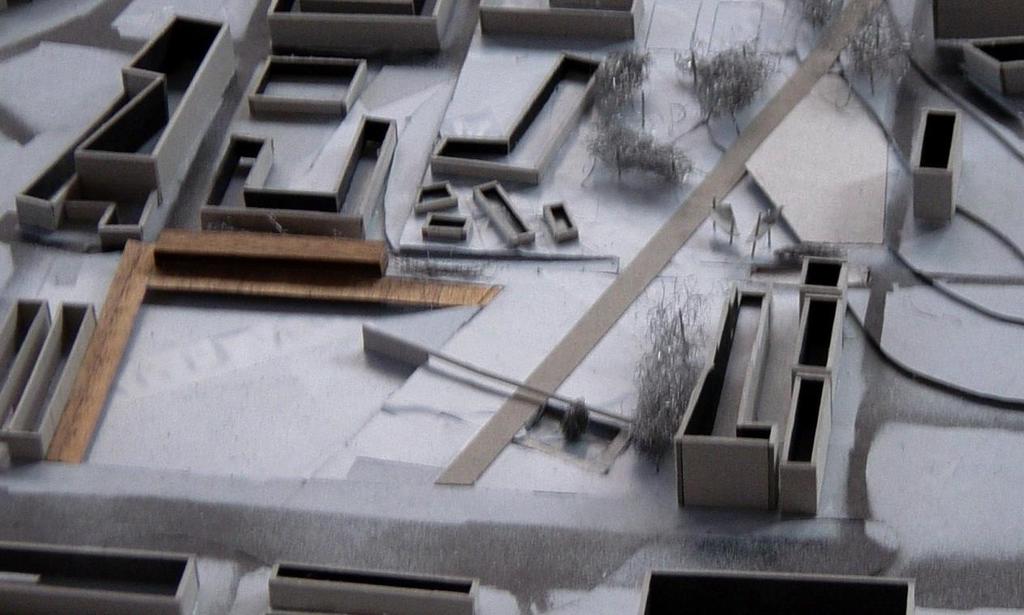

54 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου: το κτήριο ως μέρος της διαμόρφωσης

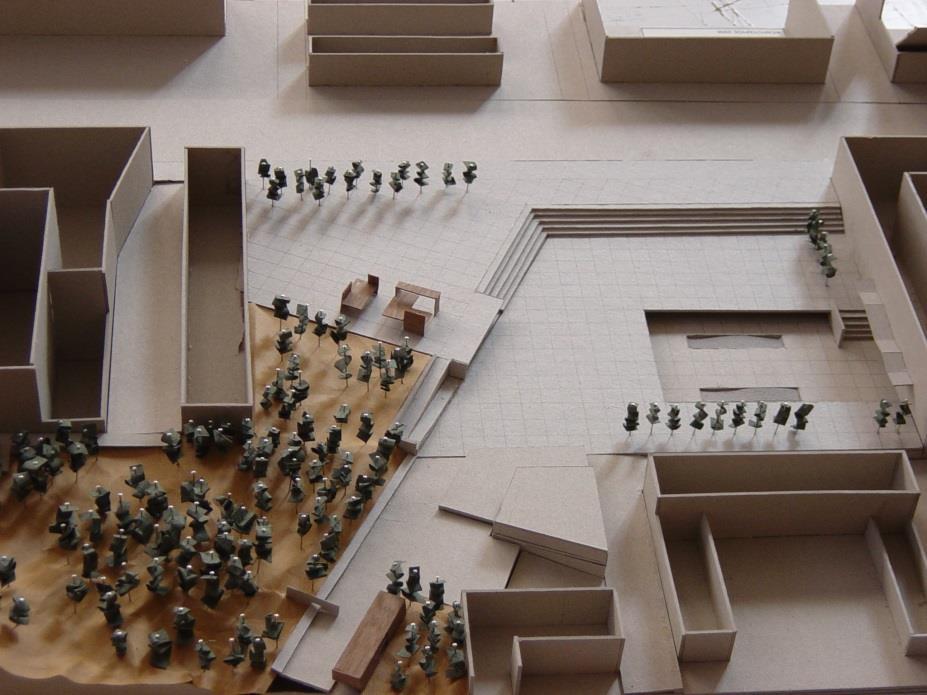

55 Φοιτητικά θέματα 7 ου εξαμήνου Διαχείριση του κοινόχρηστου υπαίθριου χώρου

56 Βιβλιογραφια - πηγες ΕΝΤΥΠΑ -GA Document, special issue 1, Gössel,P., Leuthäuser, G., Architecture in the 20 th Century, vol. 1,2. Taschen, Γραφάκου, Μ., Κατοικία στην Πολιτεία, στο: Επάγγελμα : Γυναίκα Μηχανικός, Ε.Δ.Ε.Μ Φατούρος, Δημ., Μορφώματα χώρου, στο: Θέματα Χώρου+Τεχνών, 22/1991 -Frampton, K., (criticism), Futagawa Y. (ed.), Tadao Ando, * GA Architect,. Tokyo, Κωνσταντινίδης, Α., μελέτες, έργα -Lichtenstein, Cl., Luigi Snozzi* Birkhäuser, Basel, Switzerland, Martin, Herve, Guide de l Architecture Moderne a Paris Syros- Alternatives. Paris, Papadakis, A., L Architecture Aujourd hui. Terrail,Paris, 1991 ΔΙΑΔΙΚΤΥΟ
