Pre - Critical Design Review (CDR) Έκδοση 1.1. ΟΜΑΔΑ: ElementarysaveSatellite 1

Transcript

1 Pre - Critical Design Review (CDR) Έκδοση 1.1 ΟΜΑΔΑ: ElementarysaveSatellite 1

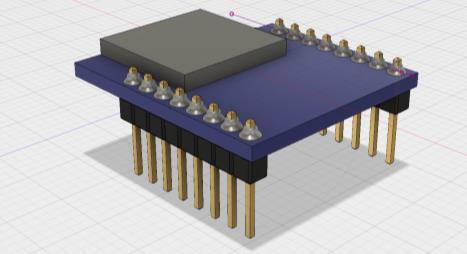

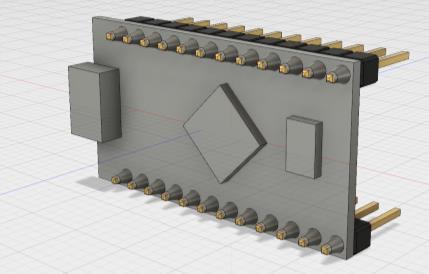

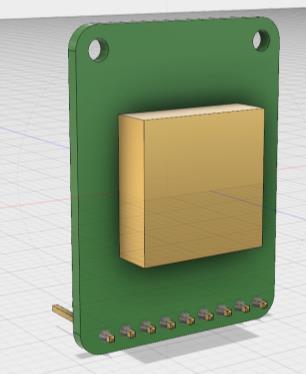

2 ΚΑΤΑΣΤΑΣΗ ΤΟΥ PROJECT Το project της ομάδας μας συνεχίζετε ομαλά και με ρυθμό. Αυτά που έχουν πραγματοποιηθεί είναι: Οι αγορές των ηλεκτρονικών εξαρτημάτων και οι κολλήσεις τους. Ο τρισδιάστατος σχεδιασμός όλων των αισθητήρων αλλά και του μοτέρ στο AutoDesk Fusion 360. Ο τρισδιάστατος σχεδιασμός του κελύφους (Can). Καθορισμός θέσεων των ηλεκτρονικών στοιχείων επάνω στις πλακέτες. Η υλοποίηση του Flowchart Η εξοικείωση στη γλώσσα προγραμματισμού του Arduino Ο κώδικας της πρωτεύουσας αποστολής Ο προσδιορισμός των υλικών του αλεξίπτωτου και η παραγγελία τους Δημιουργία ιστοσελίδων στο Facebook,Twitter και Instagram και η ενημέρωσή τους Δημιουργία βασικής ιστοσελίδας Κοινοποίηση του μηνιαίου βίντεο Εκπομπή και λήψη πακέτων στη συχνοτήτων που θα χρησιμοποιήσουμε Εύρεση της κεραίας που θα χρησιμοποιήσουμε Το πρόβλημα που αντιμετωπίσαμε αρχικά ήταν ότι αργήσαμε για κάποιους προσωπικούς λόγους να ξεκινήσουμε το project με αποτέλεσμα να βιαζόμασταν και να καθόμασταν περισσότερες ώρες από αυτές που υπολογίζαμε για να ολοκληρώσουμε κάποια κομμάτια της αποστολής μας. Τέλος Πολλές φορές υπήρχε πρόβλημα στις επιπλέον συναντήσεις γιατί δεν μπορούσαν όλοι να παρευρεθούν. Ο αισθητήρας που χρησιμοποιούμε και μετρά μεταξύ άλλων και τη θερμοκρασία (BMP183) σε απότομες αλλαγές της θερμοκρασίας, αργεί να αλλάξει τιμές. ΛΙΣΤΑ Καθηκόντων 1 Προτεραιότητα Πρόοδος 2 Προτεραιότητα Πρόοδος Σχεδιασμός ηλεκτρονικών στοιχείων και η ενσωμάτωσή τους πάνω στις πλακέτες με το πρόγραμμα CAD Σε εξέλιξη Δημιουργία site στο facebook, ανέβασμα πρώτων εικόνων και γραφή κείμενα γνωριμίας Έτοιμο Σχεδιασμός βασικού σχεδίου δορυφόρου στο πρόγραμμα CAD Σε εξέλιξη Επικοινωνία με γνώστη των αέριων ρευμάτων. Ανολοκλήρωτο CanSat in Greece #launching_your_dreams

3 Πίνακας με την κατανάλωση ηλεκτρικού ρεύματος κάθε ηλεκτρονικού στοιχείου Έτοιμο Λειτουργικό κύκλωμα τηλεμετρίας.( να λαμβάνει και να στέλνει δεδομένα χωρίς ιδιαίτερα προβλήματα) Σε Εξέλιξη Προγραμματισμός του cansat Σε Εξέλιξη 3 Προτεραιότητα Πρόοδος Έρευνα υλικών κατασκευής αλεξιπτώτου Έτοιμο Άδεια για ραδιοερασιτέχνη Ανολοκλήρωτη Κατασκευή του Can Σε Εξέλιξη Δημιουργία Blog,δημιουργία βίντεο μια φορά τον μήνα και δημιουργία λογότυπο ομάδας Έτοιμο Καθορισμός μορφής και ανατομίας αλεξίπτωτου Έτοιμο Κατάληξη στην κεραία που θα χρησιμοποιηθεί Έτοιμο 1 ΕΙΣΑΓΩΓΗ 1.1 Οργάνωση της ομάδας και ρόλοι των μελών Όνομα Θέση Ενδιαφέροντα Συμμετοχές Ώρες Ενασχόλησης Υπεύθυνος Φυσική Διάφοροι καθηγητής Ηλεκτρονικά διαγωνισμοί Γουναλάκης Παύλος Κάθε Κυριακή (17:00-21:00) Όνομα Αρμοδιότητα Παραδείγματα CanSat in Greece #launching_your_dreams

4 Ρικάρντι Μάρκος Υπεύθυνος Μηχανικών Εδάφους Σχεδιασμός τρισδιάστατης κατασκευής Κατασκευή δορυφόρου Θεοδωρακέας Ευάγγελος Υπεύθυνος Θεωρητικών Αναλυτών Επιμέλεια αλεξιπτώτου Υπολογισμός παραμέτρων δευτερεύουσας αποστολής Προγραμματισμός δορυφόρου Ζερενίδης Κωνσταντίνος Υπεύθυνος Ηλεκτρονικών Σχεδιασμός κυκλώματος Σχεδιασμός πίνακα κατανάλωσης ενέργειας Προγραμματισμός δορυφόρου Καπουσούζης Απόστολος Αρχηγός Ομάδας Σχεδιασμός τρισδιάστατης κατασκευής Κόλληση ηλεκτρονικών στοιχείων Επιτήρηση των υπόλοιπων μελών της ομάδας Σεκερτζής Δημήτριος Υπεύθυνος Προγραμματιστών Προγραμματισμός δορυφόρου Συμβολή στον σχεδιασμό της κεραίας Αναζήτηση κατάλληλης κεραίας Κούδας Αντώνης Υπεύθυνος Τηλεμετρίας Προγραμματισμός σταθμού βάσης Αναζήτηση κατάλληλης κεραίας Γρηγοριάδης Αντώνιος Μηχανικός εδάφους Κατασκευή δορυφόρου Εύρεση ηλεκτρονικών στοιχείων Τσίλογλου Παναγιώτης Υπεύθυνος Προώθησης και Επικοινωνίας Δημιουργία ιστοσελίδων (facebook, Blog, Instagram) Διαδικτυακή Προώθηση ομάδας Παπάνης Παναγιώτης Θεωρητικός Αναλυτής Επιμέλεια αλεξιπτώτου Υπολογισμός ύψους ενεργοποίησης κινητήρα CanSat in Greece #launching_your_dreams

5 Όνομα Θέση Ενδιαφέροντα Συμμετοχές Ώρες Ενασχόλησης Ρικάρντι FLL ( ) Μάρκος WRO ( ) Θεοδωρακέας Ευάγγελος Ζερενίδης Κωνσταντίνος Μαθητής Α τάξης του 1 ου Λυκείου Ξάνθης Μαθητής Β τάξης του 3 ου Λυκείου Ξάνθης Μαθητής Β τάξης του 3 ου Λυκείου Ξάνθης Μαθηματικά Μουσική Κατασκευές Ηλεκτρονικά Φυσική Προγραμματισ μός Μαθηματικά Σκάκι Μπάντμιντον Φυσική Μαθηματικά Προγραμματισ μός Ζωγραφική First Global Washington DC (2017) Εσθονία Robotex Ταλλίν (2017) First Global Washington DC (2017) Εσθονία Robotex Ταλλίν (2017) Κάθε Κυριακή (17:00-21:00) Κάθε Παρασκευή (21:00-2:00) Σάββατο (18:00-21:00) Κάθε Κυριακή (17:00-21:00) Κάθε Παρασκευή (21:00-2:00) Κάθε Κυριακή (17:00-21:00) Κάθε Παρασκευή (20:30-2:00) Καπουσούζης Απόστολος Σεκερτζής Δημήτριος Κούδας Αντώνιος Μαθητής Β τάξης του 1 ου Λυκείου Ξάνθης Μαθητής Α τάξης του 1 ου Λυκείου Ξάνθης Μαθητής Α τάξης του 3 ου Λυκείου Ξάνθης Μηχανολογία Μπάσκετ Ζωγραφική Κατασκευές Προγραμματισ μός Μουσική Ηλεκτρονικά Προγραμματισ μός Φωτογραφία First Global Washington DC (2017) Εσθονία Robotex Ταλλίν (2017) WRO Greece (football) (2017) WRO Greece (regular) (2017) WRO Greece (regular) (2017) Κάθε Κυριακή (15:00-21:00) Κάθε Παρασκευή (20:30-2:00) Καθημερινά (2 ώρες) Κάθε Κυριακή (17:00-21:00) Κάθε Παρασκευή (20:30-2:00) Κάθε Κυριακή (17:00-21:00) Κάθε Παρασκευή (20:30-2:00) Γρηγοριάδης Αντώνιος Μαθητής Γ τάξης του 2 ου ΕΠΑΛ Ξάνθης Μηχανολογία Ηλεκτρονικά Φυσική First Global Washington DC (2017) Κάθε Κυριακή (17:00-21:00) Τσίλογλου Παναγιώτης Μαθητής Α τάξης του 1 ου ΕΠΑΛ Ξάνθης Φωτογραφία Μαθηματικά Κάθε Κυριακή (17:00-21:00) Κάθε Παρασκευή (20:30-2:00) Παπάνης Παναγιώτης Μαθητής Α τάξης του 2 ου Λυκείου Ξάνθης Φυσική Πληροφορική Μαθηματικά Κάθε Κυριακή (17:00-21:00) CanSat in Greece #launching_your_dreams

6 1.2 Στόχοι της αποστολής Δευτερεύουσα αποστολή Η δευτερεύουσα αποστολή μας είναι να εφαρμόσουμε ένα μηχανισμό προσομοίωσης ασφαλής επιστροφής παλαιών και ανενεργών δορυφόρων, τα λεγόμενα διαστημικά σκουπίδια. Όποιο τεχνητό αντικείμενο βρίσκεται στο εγγύς διαστημικό περιβάλλον έχει μια ημερομηνία λήξης. Από εκείνο το σημείο και μετά το αντικείμενο αυτό καταλαμβάνει μια χρηστική τροχιά αφαιρώντας την από τις διαθέσιμες τροχιές για τους μελλοντικούς δορυφόρους. Παράλληλα με την παλαίωση του δορυφόρου δημιουργείται η πιθανότητα εκτοξευτούν μικροαντικείμενα που θα κινούνται για μεγάλο χρονικό διάστημα (χρόνια) σε τροχιές πέριξ της Γης που θα μπορούσαν να προκαλέσουν καταστροφές σε οποιαδήποτε διαστημοσυσκευή βρεθεί στη τροχιά τους. Αν και ένα μεγάλο μέρος αυτών των αντικειμένων ρυθμίζονται να εισέλθουν στην ατμόσφαιρα της Γης και να καταστραφούν με την τριβή τους μέσω της ατμόσφαιρας, για τους μεγαλύτερους δορυφόρους αλλά και αυτούς που περιέχουν υψηλής αντοχής κέλυφος(θερμική ασπίδα) δεν μπορεί να εφαρμοστεί αυτή η λύση. Σε αυτά τα αντικείμενα καθορίσαμε ένα μοντέλο ασφαλής επιστροφής τους μέσω της δευτερεύουσας αποστολής. Ουσιαστικά ο CanSat μας θα περιέχει δύο κατασκευές. Η πρώτη κατασκευή θα συμπεριλαμβάνει όλα τα υπολογιστικά μας συστήματα (αισθητήρες, arduino μπαταρίες) και θα προσομοιάζει τον ανενεργό δορυφόρο που θα θέλουμε να κατεβάσουμε από την τροχιά. Η δεύτερη θα είναι ένα σύστημα που θα περιέχει ένα κέλυφος, ένα κινητήρα και ένα αλεξίπτωτο που θα εφάπτονται στον εσωτερικό σύστημα και θα είναι πλήρως αποσπώμενο από αυτό. Η δεύτερη κατασκευή θα προσομοιάζει με την σειρά της το δορυφόρο που θα στέλναμε να κατεβάσει από τροχιά τον πρώτο. Ο στόχος της αποστολής αποτελείται από τα εξής: Πρώτον πρέπει ο CanSat να προσεδαφιστεί κάθετα. Δεύτερον θέλουμε να έχει όταν προσγειωθεί μηδενική ταχύτητα. Τρίτον θα πρέπει το εξωτερικό σύστημα να είναι πλήρες αποσπώμενο από το εσωτερικό και το κέλυφος να αποτελείται από δύο στρώσεις,το εσωτερικό θα είναι μαλακό και το εξωτερικό σκληρό Για να γίνει η αποστολή μας με επιτυχία θα πρέπει να κατασκευαστεί ένα πλήρες λειτουργικό cansat (SD,RF,PressureSensor,Arduino Pro Micro,fan unit,accelerometer). Θα πρέπει κατά την διάρκεια της προσγείωσης να γίνονται οι προδιεγραμμένες μετρήσεις της θερμοκρασίας, της ατμοσφαιρικής πίεσης, της επιτάχυνσης, των γεωγραφικών συντεταγμένων και από αυτά να καθοριστεί η ταχύτητα του, το υψόμετρο του αλλά και η καθετότητα του κάθε χρονική στιγμή.όλα αυτά τα δεδομένα θα καταγράφονται σε αποθηκευτικό δίσκο στον δορυφόρο αλλά και παράλληλα πρέπει να μεταδίδονται σε ζωντανό χρόνο στο σταθμό βάσης. Ενώ πρέπει να ολοκληρωθούν με επιτυχία οι προαναφερόμενοι στόχοι της δευτερεύουσας αποστολής. 2 ΠΕΡΙΓΡΑΦΗ ΤΟΥ CANSAT 2.1 Επισκόπηση αποστολής Σχηματικό διάγραμμα: CanSat in Greece #launching_your_dreams

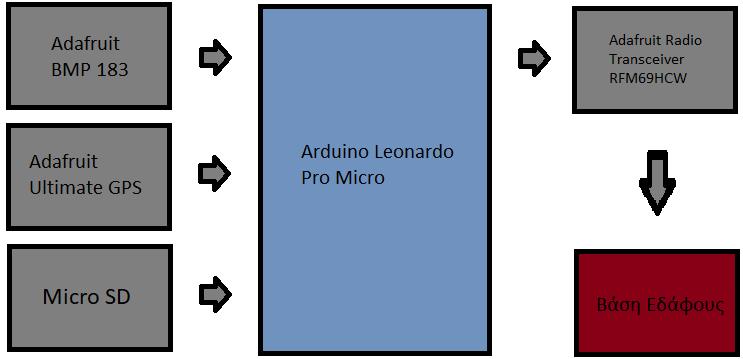

7 Επισκόπηση αποστολής Τα μέλη της ομάδα μας θα εργαστούν συλλογικά για την κατασκευή ενός CanSat, δηλαδή ενός μικρού δορυφόρου που έχει διαστάσεις περίπου ενός τενεκεδένιου κουτιού αναψυκτικών, ο οποίος θα εκτοξευθεί σε υψόμετρο 1000 μέτρων μέσα σε πύραυλο. Στην συνέχεια, με χρήση προσαρτημένου αλεξιπτώτου αφήνεται από το πύραυλο και στην κάθοδο του, με την βοήθεια διαφόρων αισθητήρων, κάνει μετρήσεις τις οποίες και αναλύουμε. Πρωτεύουσα Αποστολή: Ο πρωταρχικός στόχος του δορυφόρου είναι η καταγραφή της θερμοκρασίας, της πίεσης, του υψομέτρου και της του γεωγραφικής θέσης κατά τη διάρκεια της πτώσης του. Αυτό θα επιτευχθεί με την χρήση αισθητήρων όπως: - Adafruit BMP183 (ένας ψηφιακός αισθητήρας πίεσης και θερμοκρασίας με την βοήθεια του οποίου υπολογίζουμε και το υψόμετρο). - Adafruit Ultimate GPS (χάρη σε αυτό το GPS βρίσκουμε τις γεωμετρικές συντεταγμένες του CanSat, την ταχύτητα του και τιμές χρόνου όπως τα λεπτά, τα δευτερόλεπτα κ.τ.λ.) Τα δεδομένα που λαμβάνει ο δορυφόρος σε μια Micro SD και στέλνονται μέσω ενός πομποδέκτη (Adafruit Radio Transceiver RFM69HCW) στον σταθμό εδάφους. Δευτερεύουσα Αποστολή: Εμπνευσμένοι από το πρόβλημα των λεγόμενων διαστημικών σκουπιδιών θελήσαμε να βρούμε έναν τρόπο ασφαλής προσεδάφισης για τον δορυφόρο. Γι' αυτό ο CanSat μας αποτελείται από δύο κατασκευές. Η πρώτη κατασκευή περιέχει όλα υπολογιστικά μας συστήματα για την πρωτεύουσα αποστολή ενώ η δεύτερη είναι ένα κέλυφος που προστατεύει τον δορυφόρο. Το κέλυφος αυτό θα λειτουργεί ως εξής: CanSat in Greece #launching_your_dreams

8 - Το υλικό στο εξωτερικό του είναι ανθεκτικό ενώ στο εσωτερικό του μαλακό για να προστατεύει την πρώτη κατασκευή με την οποία. - Εφάπτεται με τέτοιο τρόπο που διευκολύνεται η αφαίρεση και η επανατοποθέτηση του. - Έχει συνδεδεμένο επάνω του έναν ανεμιστήρα (Ducted Fan Unit with motor).το μοτέρ αυτό θα είναι προγραμματισμένο από το επιθυμητό ύψος και μετά να ανοίγει όσο ο δορυφόρος είναι κάθετο ως προς τον ορίζοντα. Αν αλλάζει η κλίση πάνω από ένα επιθυμητό όριο το οποίο θα ελέγχεται από το επιταχυνσιόμετρο τότε θα κλείνει ο ανεμιστήρας. Τέλος, για να επιτευχθεί η κάθετη προσγείωση του CanSat διατηρήσαμε χαμηλό το κέντρο βάρους του και θα ελέγχεται η κλίση του με την χρήση επιταχυνσιόμετρου.. Για να υπολογίσουμε το πότε θα χρειαστεί να ενεργοποιηθεί ο κινητήρας ώστε να κατέβει το CanSat με μηδενική ταχύτητα στο έδαφος, θα χρησιμοποιήσουμε την εξίσωση: S = u 0 *t- 1 2 a*t^2 0 =u 0 -a*t => t= u 0 u όπου το U=8m/s και F=m*a F (=από την μέτρηση) m (=μάζα του δορυφόρου, δηλ. m=0.35kg) CanSat in Greece #launching_your_dreams

9 2.2 Μηχανολογικό/κατασκευαστικό σχέδιο Οι αισθητήρες και όλα τα ηλεκτρονικά στοιχεία που είναι απαραίτητα για την λειτουργία του cansat θα είναι τοποθετημένοι οριζόντια σε 3 διαφορετικά επίπεδα μέσα στο κύριο κέλυφος το οποίο θα είναι εκτυπωμένο σε 3D εκτυπωτή από πλαστικό υλικό. Αυτά τα επίπεδα θα είναι συνδεδεμένα μεταξύ τους με 4 μικρούς ράβδους οι οποίοι έπειτα θα στηριχθούν πάνω στο εσωτερικό κέλυφος.κάτω από τις πλακέτες θα τοποθετηθούν 3 μπαταρίες των 3,7 Volt η οποίες θα είναι συνδεδεμένες σε σειρά και μέσο ενός ρυθμιστή τάσης που θα υποβιβάζει την τάση στα 5 Volt για την λειτουργία όλων των κυκλωμάτων ενώ ταυτόχρονα θα τροφοδοτεί και τον έλικα που θα είναι τοποθετημένος στο εξωτερικό κέλυφος. Ο έλικας σε συνδυασμό με έναν γυροσκοπικό αισθητήρα θα χρησιμοποιηθούν για την επιβράδυνση του cansat κατά την περίοδο της προσγείωσης για να επιτευχθεί μια πιο ομαλή προσγείωση για την προστασία του φορτίου.πιο συγκεκριμένα ο αισθητήρας θα ελέγχει τον έλικα ώστε να δίνει ώθηση μόνο όταν το cansat είναι κάθετα προς το έδαφος για να αποφευχθεί η περίπτωση να χαθεί ο έλεγχος και να πέσει οριζόντια στο έδαφος και επιπλέον θα καταλάβουμε αν καταφέραμε να προσγειωθούμε κάθετα.το εξωτερικό κέλυφος θα έχει πάχος 5mm. Ο σχεδιασμός του CanSat έγινε με τη βοήθεια του λογισμικού Autodesk Fusion 360. Προκειμένου να εξοικειωθούμε με το λογισμικό αρχικά σχεδιάσαμε το Arduino και τους αισθητήρες. Στη συνέχεια αφού μάθαμε να δουλεύουμε καλά το λογισμικό, αρχίσαμε την κανονική σχεδίαση του CanSat, η οποία συνεχίζεται μέχρι σήμερα. Παρακάτω θα βρείτε φωτογραφίες από τα αρχικά μας σχέδια, καθώς επίσης και σχέδια από την σχεδίαση του δορυφόρου μας. 1. Arduino Leonardo Pro Micro Έλεγχος όλων των συστημάτων του cansat CanSat in Greece #launching_your_dreams

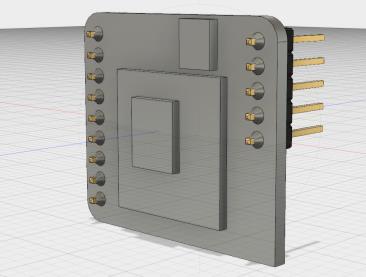

10 2. Αισθητήρας Πίεσης και Θερμοκρασίας (BMP 183) Συλλογή τιμών θερμοκρασίας και πίεσις και υπολογισμός υψόμετρου μέσο αυτόν 3. Micro SD Board (Adafruit) Αποθήκευση όλων των μετρήσεων για σύγκριση με τα ληφθέντα αρχεία μέσο κεραίας για τειχών απώλειες 4. GPS (Adafruit Ultimate Breakout v3) Εντοπισμός cansat μετά την προσγείωση 5. Radio Transceiver (Adafruit RFM9x LoRa) Εκπομπή δεδομένων για συλλογή από τον σταθμό εδάφους CanSat in Greece #launching_your_dreams

11 6. Ducted Fan Unit with motor (D kv 6 blades) Επιβράδυνση του cansat κατά την περίοδο της προσγείωσης 7. Wasabi ECO Line ESC (20A) Υποβιβασμός τάσις για τροφοδοσία όλων των πλακετών 8. Polymer Lithium Ion Battery (3,7 V 980mAh) 3 μπαταρίες για τροφοδοσία όλων τον συστημάτων του CanSat 9. Γυροσκοπικός αισθητήρας + επιταχυνσιόμετρο (Adafruit LSM9DS0) Ενεργοποίηση και απενεργοποίηση του έλικα την κατάλληλη χρονική στιγμή CanSat in Greece #launching_your_dreams

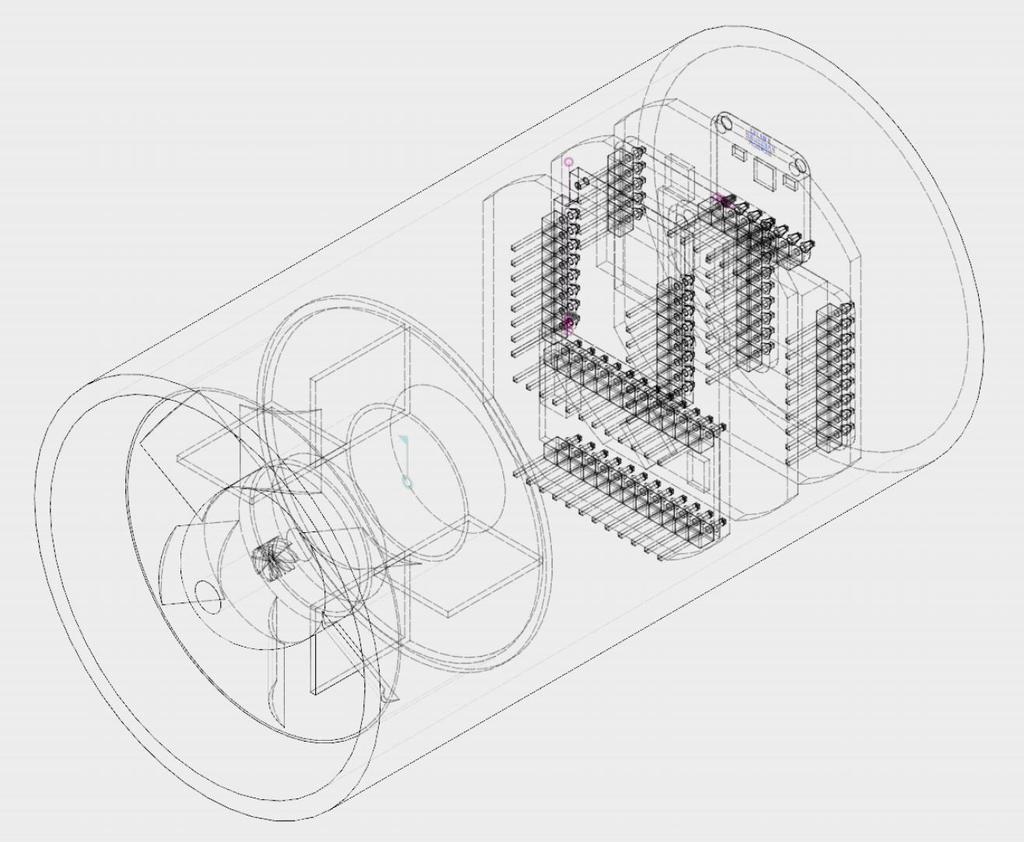

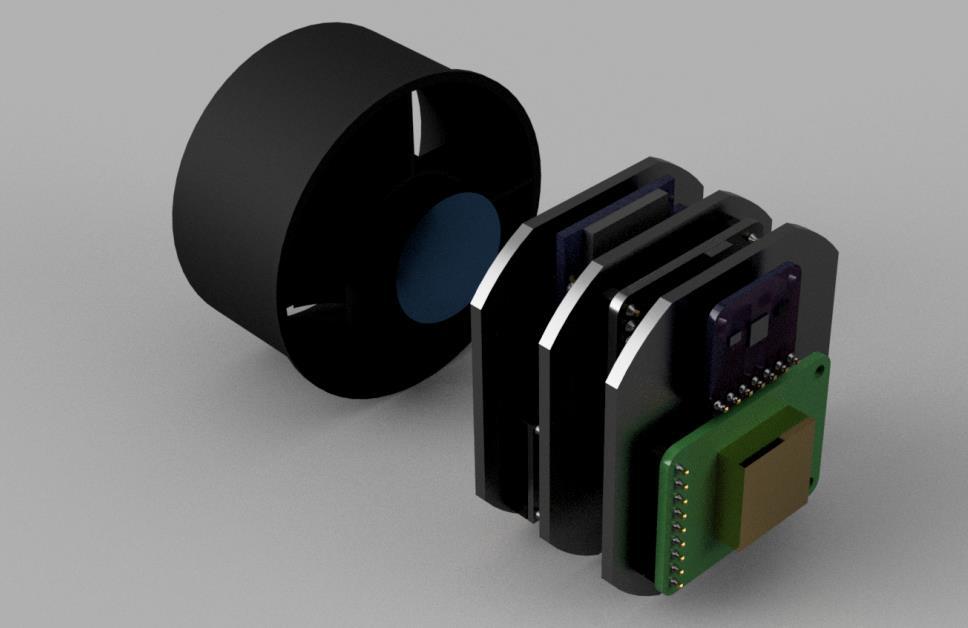

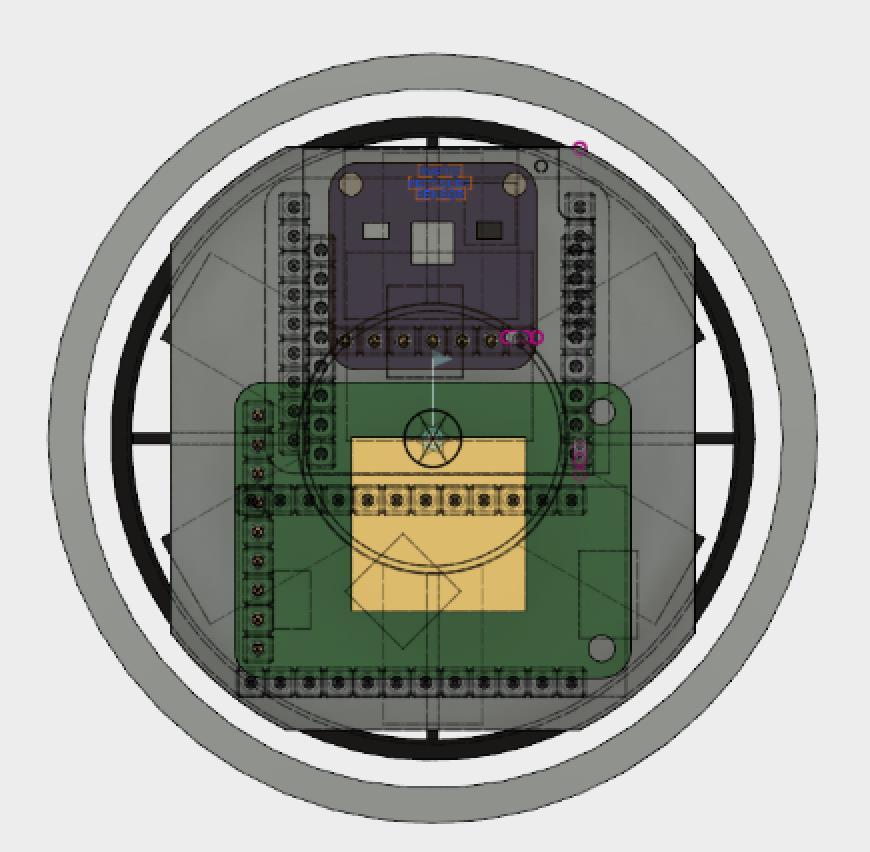

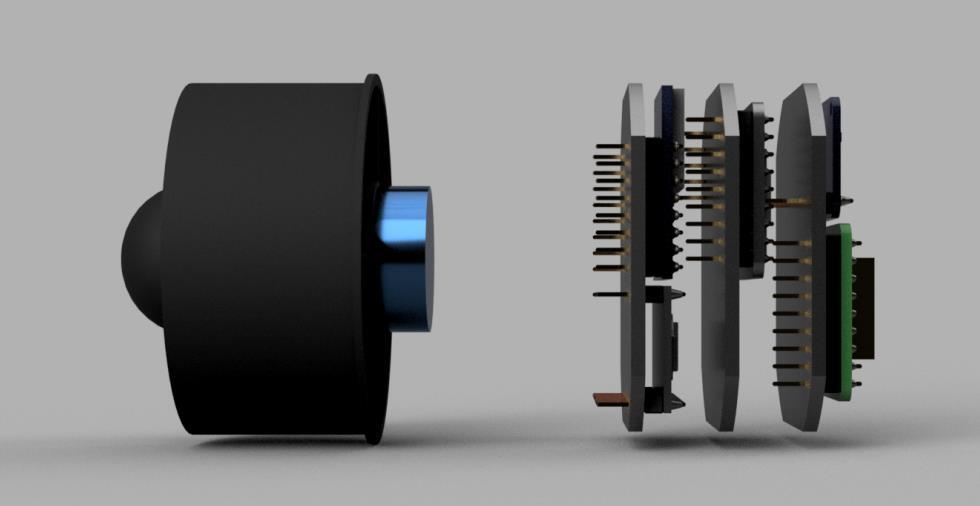

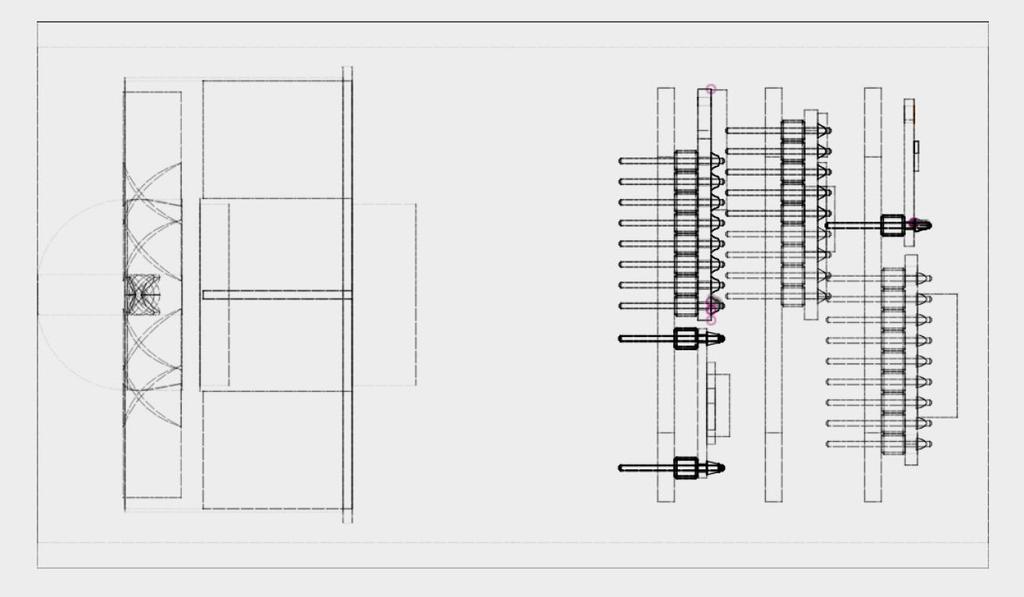

12 Στις δύο παραπάνω φωτογραφίες φαίνεται η πολυεπίπεδη σχεδίαση των πλακετών που θα περιέχουν τους αισθητήρες μας και το Arduino. Διαλέξαμε να τυπώσουμε πλακέτες για να αποφύγουμε τις καλωδιώσεις. Στο αριστερό μέρος της φωτογραφίας φαίνεται ο έλικας με ενσωματωμένο τον brushless κινητήρα. Στις επόμενες 4 φωτογραφίες φαίνεται από διάφορες οπτικές γωνίες και το εξωτερικό κέλυφος που θα έχει πάχος 5mm. Τα σχέδια δεν είναι τα οριστικά καθώς απομένει να προσθέσουμε τις μπαταρίες. CanSat in Greece #launching_your_dreams

13 CanSat in Greece #launching_your_dreams

14 CanSat in Greece #launching_your_dreams

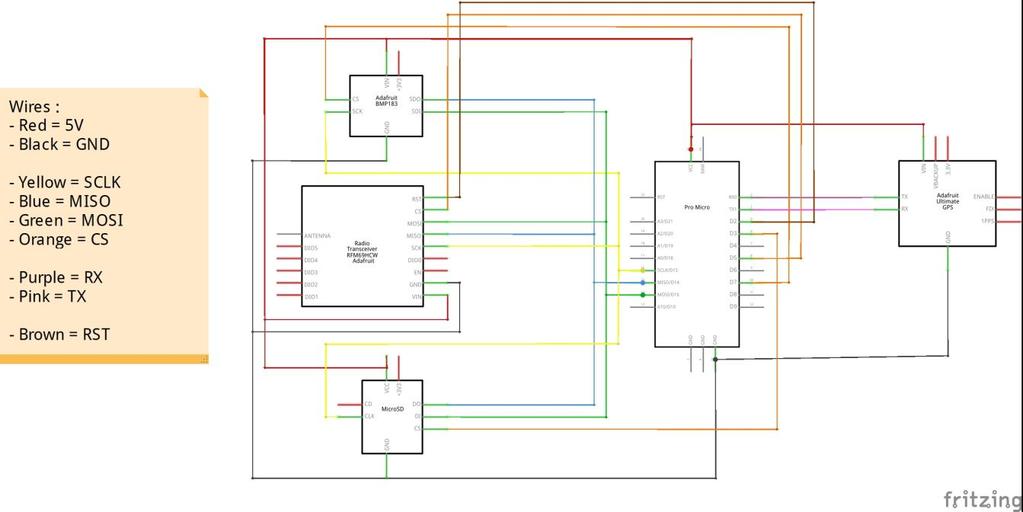

15 2.3 Ηλεκτρολογικό σχέδιο CanSat in Greece #launching_your_dreams

16 Header Δεδομένα 67100:100: 13000:13.445:15.754:13; Κωδικός στην αρχή για να ξεχωρίζουν τα πακέτα μας και αριθμός πακέτου Δεδομένα από τους αισθητήρες διαχωρισμένα με το σύμβολο : και στο τέλος του πακέτου το σύμβολο ; Στο μέλλον σκοπεύουμε να ενσωματώσουμε encryption στα δεδομένα αυτά Διάγραμμα ροής 3 Μπαταρίες λιθίου 3,7 volt 980 mah CanSat in Greece #launching_your_dreams

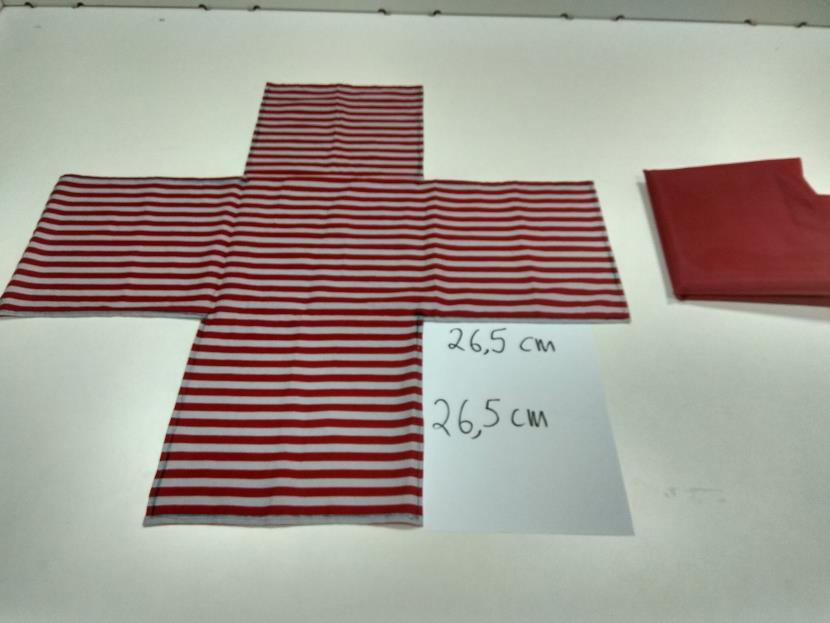

17 2.4 Λογισμικό Το μέγεθος των δεδομένων που θα συλλεχθούν από τον αισθητήρα πίεσηςθερμοκρασίας(adafruit BMP183) και από το GPS(Adafruit Ultimate GPS Breakout v3) εκτιμάται να είναι περίπου 100 bytes. Όλα τα δεδομένα θα αποθηκεύονται τοπικά μέσα σε μία κάρτα micro sd η οποία θα είναι εγκατεστημένη στον αναγνώστη micro sd(adafruit MicroSD card breakout board+) στο εσωτερικό του δορυφόρου. Παράλληλα θα στέλνονται μέσο του πομπού(adafruit RFM9x LoRa Radio) του δορυφόρου με μια μικρή κεραία μήκους 16,5 εκατοστών η οποία θα προεξέχει από τον δορυφόρο. Ο σταθμός θα λαμβάνει τα δεδομένα αυτά με μια yagi κεραία που θα είναι συνδεμένη με τον αντίστοιχο δέκτη(adafruit RFM9x LoRa Radio) ενσωματωμένο σε ένα Arduino Uno. Οι γλώσσες προγραμματισμού που θα χρησιμοποιηθούν προκειμένου να προγραμματίσουμε τα Arduino μας θα είναι η Arduino C μέσα στο Arduino IDE. Για την ανάκτηση και οργάνωση των δεδομένων θα χρησιμοποιηθεί η γλώσσα Python γραμμένη στο Visual Studio Code και ερμηνευμένη με το Python Interpreter. 2.5 Σύστημα ανάκτησης Το βασικό ανάκτησης που θα χρησιμοποιήσουμε είναι το αλεξίπτωτο το οποίο είναι από υλικό ονομαζόμενο νάιλον με σχήμα σταυρός, χρώμα κόκκινο και διαστάσεις: κάθε τετράγωνο με Εμβαδόν 26,5cm*26,5=702,25cm*5(όλα τα τετράγωνα)=3.511,25cm. Ένα για τις δοκιμές και ένα για το τελικό σχέδιο επί δύο. Το σχοινί το οποίο ενώνει το αλεξίπτωτο με το CanSat είναι από υλικό ονομαζόμενο πολυεστέρα και ο τρόπος σύνδεσης με το κύριο μέρος γίνεται με τέσσερα σημεία για να υπάρχει περισσότερη στήριξη. Για να ελαχιστοποιήσουμε την ταχύτητα πρόσκρουσης με το έδαφος, θα χρησιμοποιηθεί επίσης και ένας κινητήρας (brushless) συνδεδεμένος σε έλικες, ο οποίος θα βρίσκεται στο κάτω μέρος CanSat in Greece #launching_your_dreams

18 του CanSat και θα ενεργοποιηθεί στα τελευταία μέτρα της πτήσης. 2.6 Εξοπλισμός σταθμού βάσης Υπολογιστής με εξωτερικό δίσκο Arduino Uno Adafruit RFM9x Κεραία Yagi-Uda Τα δεδομένα θα αποθηκεύονται στον δίσκο του υπολογιστή και ταυτόχρονα στον εξωτερικό δίσκο συνδεμένο σε αυτόν. Μικρο ελεγκτής για το Transceiver. Transceiver συνδεδεμένο στην κεραία και στο Arduino. Θα την κατασκευάσουμε εμείς από χάλκινο σύρμα. Οι Yagi-Uda κεραίες δεν έχουν απλό τύπο για τον υπολογισμό των διαστάσεων τους τους και πολλές φορές σχεδιάζονται κάνοντας δοκιμές, αν και συνήθως τα παρασιτικά στοιχεία έχουν μήκος λ/2 και το ενεργό στοιχείο είναι διπλωμένο δίπολο. Οπότε για τις διαστάσεις της κεραίας χρησιμοποιήσαμε την εφαρμογή σε αυτήν την ιστοσελίδα για να υπολογίσουμε τις διαστάσεις τις δικιάς μας κεραίας. Η εφαρμογή μας έδωσε τα παρακάτω τα αποτελέσματα και με αυτά θα κατασκευάσουμε και θα δοκιμάσουμε την κεραία. CanSat in Greece #launching_your_dreams

19 CanSat in Greece #launching_your_dreams

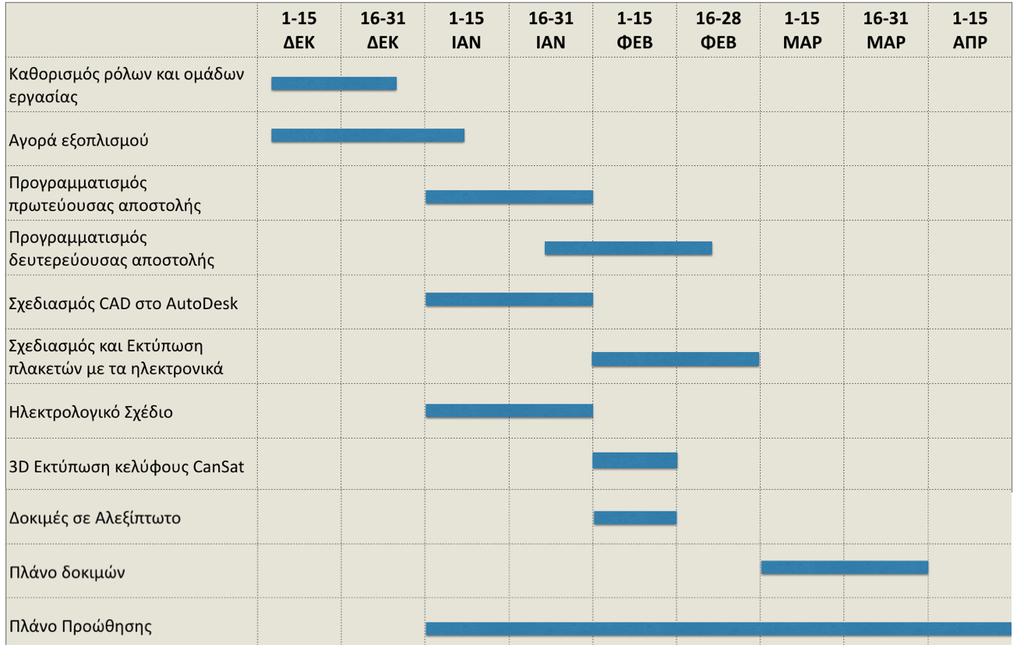

20 3 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ PROJECT 3.1 Χρονικό πλάνο της προετοιμασίας του CanSat 3.2 Απαιτούμενοι πόροι Κόστος 1. Arduino Leonardo Pro Micro 1 x 8 2. Αισθητήρας Πίεσης και Θερμοκρασίας (BMP 183) 1 x 12,20 3. Micro SD Board (Adafruit) 1 x 9,20 4. GPS (Adafruit Ultimate Breakout v3) 1 x 48,30 5. Radio Transceiver (Adafruit RFM9x LoRa) 2 x 37,20 6. Ducted Fan Unit with motor (D kv 6 blades) 1 x Wasabi ECO Line ESC (20A) 1 x CanSat in Greece #launching_your_dreams

21 8. Polymer Lithium Ion Battery (3,7 V 980mAh) 3 x 8, m σκοίνι πολυεστέρα 1 x m² naylon 1 x Σύνολο Εξωτερική υποστήριξη Η χρηματοδότηση για την αγορά των υλικών του CanSat έγινε από το σύλλογό μας Robospecialists. Ο κ. Ζαχαρίας Γουναρίδης μας έδειξε πως να κάνουμε σωστές κολλήσεις στα ηλεκτρονικά κυκλώματα. Ο κ. Παναγιώτης Πανταζίδης μας εκπαίδευσε στη χρήση CAD και στη χρήση του 3D εκτυπωτή. Ο κ. Αθανάσιος Μπαλαφούτης μας εκπαίδευσε πάνω σε θέματα προγραμματισμού στο Arduino O καθηγητής του ΔΠΘ κ. Θεόδωρος Σαρρής μας έχει δώσει πρόσβαση στον εξοπλισμό του εργαστηρίου διαστημικής. Εκεί σχεδιάζουμε να χρησιμοποιήσουμε το Spectrum Analyzer για τον έλεγχο της συχνότητας και της ισχύς εκπομπής καθώς επίσης και τροφοδοτικά για τη φόρτιση των μπαταριών του CanSat. Τα ΚΤΕΛ Ξάνθης έχουν δεσμευτεί να καλύψουν ένα ποσό της μετακίνησής μας για το τελικό του διαγωνισμού. 3.3 Πλάνο δοκιμών Για τον έλεγχο της σωστής λειτουργίας του CanSat θα διεξάγουμε τις παρακάτω δοκιμές: Δοκιμές για την πρωτεύουσα αποστολή. Για το αλεξίπτωτο: Η μορφή και το μέγεθος του αλεξιπτώτου αποτελούν τις καθοριστικές εκείνες παραμέτρους που επηρεάζουν -ελέγχουν την ταχύτητα πτώσης του CanSat. Με δεδομένο το μέγιστο μέγεθος του αλεξιπτώτου όταν είναι διπλωμένο - προκειμένου να χωράει στο κέλυφος του CanSat - και την αδυναμία να υπολογιστούν με ακρίβεια ορισμένες μεταβλητές που μετέχουν στην τελική ταχύτητα της πτώσης του CanSat οφείλουμε να στηριχθούμε σε πειραματικά δεδομένα - και άρα πολλές επαναλήψεις. Οι δοκιμές θα γίνουν με τη βοήθεια ενός τηλεκατευθυνόμενου αεροπλάνου (drone), θα σηκώσουμε το CanSat σε ικανό ύψος όπου και θα προσομοιώσουμε συνθήκες ανάλογες του διαγωνισμού. Μέσα από αυτό το πείραμα θα μπορέσουμε να κάνουμε τις απαραίτητες μετρήσεις, ώστε να εξακριβώσουμε το κατάλληλο μέγεθος και την κατάλληλη μορφή που πρέπει να έχει το αλεξίπτωτό μας. Για τις κεραίες (επικοινωνία μεταξύ βάσης - δορυφόρου): CanSat in Greece #launching_your_dreams

22 Θα κάνουμε πολλά πειράματα ώστε να διαπιστώσουμε την εμβέλεια της κεραίας, την ακρίβεια των πληροφοριών που θα λαμβάνουμε, καθώς και αν τα δεδομένα που θα αποστέλνονται έχουν σφάλματα ή αν ενδεχομένως δε στέλνονται καθόλου. Μέσα από πολλές δοκιμές θα γνωρίζουμε τις δυνατότητες των εξαρτημάτων αλλά και τα μειονεκτήματα τους. Επίσης, με χρήση μπαλονιών ηλίου (He) θα σηκώσουμε το CanSat σε διάφορα ύψη -αφού θα το έχουμε δέσει με ένα σχοινί για να μπορούμε να το χειριζόμαστε με σκοπό να ελέγξουμε την επικοινωνία μεταξύ των δύο arduino (κεραία βάσης - κεραία δορυφόρου). Για τη θερμοκρασία και την πίεση (BMP): Για να εξασφαλίσουμε ότι ο αισθητήρας μέτρησης, πίεσης και θερμοκρασίας θα λειτουργεί κανονικά θα δοκιμάσουμε να πάρουμε δεδομένα σε όλων των ειδών τις καταστάσεις. (π. χ. σε διάφορες θερμοκρασίες, διάφορες ημέρες και σε διάφορες περιοχές ώστε να διαφοροποιείται η πίεση). Ανθεκτικότητα κατασκευής: Ο έλεγχος της αντοχής του CanSat στις πιέσεις και στην πρόσκρουσή του με το έδαφος ( η οποία χάρη στο αλεξίπτωτο και το μοτέρ θα είναι πολύ ήπια) θα γίνει με τη δημιουργία ενός αντιγράφου του CanSat. Το αντίγραφο αυτό που θα έχει ίδιες διαστάσεις, ίδιο κέλυφος και ίδιο βάρος με το κανονικό, θα ριχθεί από ύψος ικανό ώστε να δημιουργηθούν ανάλογες συνθήκες με αυτές του διαγωνισμού και θα ελεγχθεί η συμπεριφορά του. Οι όποιες βελτιώσεις θα εφαρμοστούν στο τελικό CanSat. Για το GPS: Για να εξακριβώσουμε ότι το GPS δουλεύει σωστά, θα κάνουμε δόκιμες σε διάφορες τοποθεσίες, με διαφορετικό υψόμετρο, σε διάφορες καιρικές συνθήκες (π. χ. σε βροχή, αέρα,) και θα συγκρίνουμε τις τιμές του με αυτές που παράλληλα θα λαμβάνουμε από ένα αξιόπιστο GPS Δοκιμές για τη δευτερεύουσα αποστολή Για τον κινητήρα brushless και τους έλικες προώθησης: Μόλις ολοκληρωθεί το CanSat θα το κρεμάσουμε σε ένα δυναμόμετρο (χωρίς να ακουμπά στο έδαφος). Στη συνέχεια θα θέσουμε σε λειτουργία τον κινητήρα και θα παρατηρήσουμε την αλλαγή της τιμής του δυναμόμετρου. Έτσι θα υπολογίσουμε πειραματικά τη δύναμη που ασκεί προς τα πάνω ο κινητήρας μας. Με δεδομένη την ταχύτητα πτώσης (5-8 m/s) και τη δύναμη του κινητήρα θα υπολογίσουμε θεωρητικά από ποιο ύψος θα πρέπει να ενεργοποιηθεί ο κινητήρας για να ελαχιστοποιήσουμε την ταχύτητα πρόσκρουσης του CanSat με το έδαφος. Μετά τους θεωρητικούς υπολογισμούς, θα γίνουν πολλές δοκιμαστικές πτώσεις για να επιβεβαιωθούν ή διορθωθούν οι υπολογισμοί. CanSat in Greece #launching_your_dreams

23 ΠΛΑΝΟ ΠΡΟΩΘΗΣΗΣ Το blog μας περιέχει πληροφορίες για την ομάδα μας και ανανεώνεται συστηματικά με οπτικοακουστικό υλικό που παρουσιάζει τη δουλειά μας μέχρι τώρα. Στο blog μας πρόκειται να αναρτηθούν πληροφορίες για τον διαγωνισμό αλλά και να συνεχίσουν οι αναρτήσεις οπτικοακουστικών υλικών. 1. Facebook Youtube Blog Instagram Twitter 2. Άρθρα σε ενημερωτικές ιστοσελίδες Συνέντευξη στο κανάλι Epsilon 4. Αναφορά πάνω στην ομάδα στην κοπή πίτας 55/ CanSat in Greece #launching_your_dreams

24 του συλλόγου 4 ΠΡΟΔΙΑΓΡΑΦΕΣ Χαρακτηριστικά Μέτρηση (μονάδα) Ύψος του CanSat (mm) 115 mm Μάζα του CanSat (g) 330 g Διάμετρος του CanSat (mm) 66 mm Μήκος του συστήματος ανάκτησης (mm) 795 mm Προγραμματισμένος χρόνος πτήσης (s) 150 sec Υπολογισμένη ταχύτητα καθόδου (m/s) 8-10 m/sec Χρησιμοποιούμενη Ραδιοσυχνότητα (hz) 433 hz Ενεργειακή κατανάλωση (mwh) 50,3 mwh Συνολικό κόστος ( ) 186,1 Εκ μέρους της ομάδας επιβεβαιώνω ότι το CanSat μας πληροί όλες τις προδιαγραφές οι οποίες θεσπίστηκαν για τον διαγωνισμό CanSat in Greece 2018 στις επίσημες Οδηγίες Συμμετοχής. Υπογραφή, τόπος, ημερομηνία N CanSat in Greece #launching_your_dreams
