3 Version 01/2020 Τεχνικές Πληροφορίες Technical Information 5-8 Επεξήγηση Συµβόλων Symbol Explanation 9-10 Ευρετήριο Προφίλ Profile Index Προφίλ 1:1 Profiles 1: Βασικές Τυπολογίες Basic Typologies Τοµές Sections Επάλληλα Parallel Περιορισµοί διαστάσεων φύλλων Sash dimension constraints Εξαρτήµατα - Ελαστικά Accessories - Gaskets Γενικές Πληροφορίες General Information

4 4

5 Technical Information Τεχνικές Πληροφορίες 5

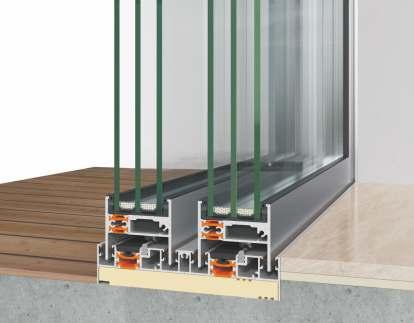

6 Βασικά χαρακτηριστικά - Basic characteristics S650 Το συρόµενο θερµοµονωτικό σύστηµα S650 αποτελεί την ιδανική επιλογή για την κάλυψη µεγάλων ανοιγµάτων, προσφέροντας τη δυνατότητα δηµιουργίας ιδιαίτερα κοµψών κατασκευών µε υψηλή λειτουργικότητα, επιδόσεις και minimal αρχιτεκτονικό σχεδιασµό. Τεχνικά χαρακτηριστικά Η κάσα του συστήµατος εντοιχίζεται στην τοιχοποιία και το φύλλο κρύβεται τελείως στους οδηγούς, εξασφαλίζοντας µέγιστο φυσικό φωτισµό. S650 Alumil's sliding thermal insulated system S650 is the ideal solution for wide spans with extensive glazing surfaces that offers elegant constructions with high functionality, performances and minimal architectural design. Technical characteristics All the aluminum profiles are totally concealed in wall maximizing natural lighting in the buildings. Εµφανές αλουµίνιο µόλις 25 mm στο σηµείο της επαλληλίας. Only 25 mm visible aluminium face width at the interlocking profile. Χρήση ειδικών διελασµατικών πολυαµιδίων στο φύλλο για την εξάλειψη ενδεχόµενων δυσλειτουργιών λόγω µεγάλων θερµοκρασιακών διαφορών. Διαθέσιµα πρόσθετα κρυφά προφίλ που διευκολύνουν την απορροή των υδάτων. Ειδικός σχεδιασµός ανοξείδωτων ράουλων για εύκολη κύλιση και µέγιστη λειτουργικότητα µε υψηλή αντοχή σε διάβρωση. Δυνατότητα εύκολης αποµάκρυνσης / τοποθέτησης των φύλλων σε περίπτωση που απαιτείται συντήρηση ή αντικατάστασή. Special anti-distortion fiberglass reinforced polyamides in sash profile for avoiding possible malfunctions due to high temperature differences. Extra concealed profiles available for water drainage. Two types of rollers for smooth sliding & maximum functionality with high tolerance in corrosion. Easy installation / removal of the sash in case of maintenance or replacement. Special Profiles for the implementation of multi-sash typologies. Χρήση ειδικών προφίλ για δηµιουργία πολύφυλλων κατασκευών.! Ελάχιστο εµφανές ύψος κατασκευής Ύψος οδηγού Πλάτος οδηγού Ύψος φύλλου Πλάτος φύλλου Πλάτος γάντζου Βάρος σταθερού φύλλου Βάρος κινούµενου φύλλου Πάχος υάλωσης Συνιστάται η χρηση κρυστάλλων Laminate Είδος θερµοµόνωσης Τεχνικές πληροφορίες Κρυφά προφίλ 59 mm 164 mm 22 / 32 mm 62 mm 25 mm Έως 1000 kg Έως 500 kg * Operable sash weight Up to 500 kg * 46 mm Πολυαµίδια, PVC Visible aluminium face width! Frame height Frame width Sash height Sash width Interlocking profile width Fixed sash weight Glazing Use of Laminate glass is advised Insulation Technical Information Concealed profiles 59 mm 164 mm 22 / 32 mm 62 mm 25 mm Up to 1000 kg 46 mm Polyamides, PVC * Για βάρος κινούµενου φύλλου >300 kg προτείνεται η χρήση του συστήµατος S650 e-motion * For Operable sash weight >300 kg, S650 e-motion system is advised Κράµα αλουµινίου Aluminum alloy Σκληρότητα Hardness Ελάχιστο πάχος Βαφής (Η/Β) Minimum Powder Coating Thickness Πάχος διατοµών (min-max) Profile thickness (min-max) Είδος θερµοδιακοπής Thermal-brake type Έλεγχος διαστάσεων διατοµών Profile Geometry Control Είδος στεγάνωσης Sealing AlMgSi (EN AW 6060) 12 Webster ή 70 HB minimum 12 Webster or 70 HB minimum 75µm minimum 1,5-3mm Μηχανική µε παρεµβολή ειδικού τύπου πολυαµιδίου PA 6.6 Mechanical with PA 6.6 special type polyamide Σύµφωνα µε EN DIN EN DIN Compliant Περιµετρική µε τέσσερις σειρές από βουρτσάκια µεµβράνης TRI-FIN Perimetrical using four rows of TRI-FIN membrane brushes Σηµείωση: Τα επίσηµα πιστοποιητικά δοκιµής µπορούν να σταλούν κατόπιν αιτήσεως. Note: Official test certificates may be sent upon request. 6

7 S650 7

8 8

9 Symbol Explanation Επεξήγηση Συµβόλων 9

10 A = Γωνία επιπεδότητας SB = Γέφυρα τακαρίσµατος = Μονωτικό υλικό C = Γωνία σύνδεσης πρεσαριστή N = Γωνία σύνδεσης καρφωτή SC = Γωνία σύνδεσης κουµπωτή χυτή SA = Γωνία σύνδεσης κουµπωτή αλουµινίου = Ρυθµιζόµενος σύνδεσµος τραβέρσας = Πλάκα ενίσχυσης για γωνίες = Πλάκα ενίσχυσης σύνδεσης T = Ειδικό = Στιγµιαία κόλλα = Μονωτική ταινία = Μέγιστο πλάτος = Μέγιστο ύψος S = Γωνία σύνδεσης βιδωτή I = Προφίλ ενίσχυσης = Εξωτερική περίµετρος R = Γωνία σύνδεσης µε υποδοχή για βίδα = Τάπα = Κύρια περίµετρος IM = Γωνία σύνδεσης ανοξείδωτη µηχανική = Kooltherm = Ροπή αδρανείας x-x G = Γωνία για πηχάκι = Γωνία σύνδεσης ρυθµιζόµενη = Πριόνι = Κονδύλι = Ροπή αδρανείας y-y = Βάρος TC = Σύνδεσµος ταυ χυτός = Ματσόλα από καουτσούκ = Προφίλ TA = Σύνδεσµος ταυ αλουµινίου = Οδηγός διάτρησης = Αριθµός σελίδας T = Σύνδεσµος τραβέρσας = Πρεσάκι * = Δεν υπάρχει απόθεµα A = Alignment corner SB = Setting block = Sealant C = Crimp cleat = Adjustable transom-mullion cleat = Instant glue N = Nail cleat = Reinforcement plate for corners = Sealing tape SC = Cast spring cleat = Reinforcement plate for joints = Width SA = Aluminium spring cleat = Special = Height S = Screw spring cleat I = Reinforcement profile = External perimeter R = Crimp cleat pre-tapped = End cap = Primary perimeter IM = Inox mechanical cleat = Kooltherm = Moment of inertia x-x G = Glazing holder corner = Saw = Moment of inertia y-y = Corner cleat, adjustable = Milling bit = Weight TC = Cast transom-mullion cleat = Rubber mallot = Profile TA = Aluminium transom-mullion cleat = Drill jig = Page number T = Transom-mullion cleat = Punch press * = Not a stock item 10

11 Profile Index Ευρετήριο Προφίλ 11

12 S30652 S31660 S31684 S31642 S30658 S31670 S31686 S31690 S30669 S31672 S31688 S31702 S31646 S31674 S31694 S31676 S31698 S31644 S31678 S31662 S30678 S31680 S31639 S30680 S31682 S

13 Profiles 1:1 Προφίλ 1:1 13

14 Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y S30652 Φύλλο συροµένου Sliding sash 311 mm 133 mm cm cm4 Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y S30658 Φύλλο συροµένου Sliding sash 227 mm 118 mm cm cm4 76 Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y Τάπα µπινιού Adjoining profile end cap S31694 Μπινί φιλητού Adjoining profile mm 271 mm cm cm ,8 14

15 Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter S31678 Προφίλ Αγκίστρου Interlock profile Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y Τάπα ενισχυµένου γάντζου Enhanced interlocking profile end cap Τάπα γάντζου Interlocking profile end cap Τάπα γάντζου για πολύφυλλα Interlocking profile end cap for multi-sash typologies mm mm cm4 10 cm (right) (left) Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y S31660 Προφίλ Αγκίστρου Hook profile Τάπα γάντζου Interlocking profile end cap Τάπα γάντζου για πολύφυλλα Interlocking profile end cap for multi-sash typologies mm mm cm cm (right) (left)

16 C S C S C 164 S31670 Διπλός οδηγός µε φτερό Double sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter mm 271 mm Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y cm cm4 Γωνία σύνδεσης µηχανική Mechanical corner cleat Γωνία σύνδεσης πρεσαριστή Crimp nail cleat Γωνία σύνδεσης µηχανική Mechanical corner cleat Ανοξείδωτος οδηγός Stainless steel rail Έξω - Outer Μέσα - Inner Έξω - Outer Μέσα - Inner ,4 Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y S30669 Πρόσθετο Decorative profile mm 22 mm 0.21 cm cm4 16

17 S31646 Διπλός οδηγός επίπεδος 2-sash Flat frame Εξάρτηµα απορροής κλαπέ Water drainage non-return cap Οδηγός απορροών Drainage Ελαστικό - Gasket Ανοξείδωτος οδηγός Stainless steel rail

18 250 S31644 Τριπλός οδηγός επίπεδος 3-sash Flat frame Εξάρτηµα απορροής κλαπέ Water drainage non-return cap Οδηγός απορροών Drainage Ανοξείδωτος οδηγός Stainless steel rail Ελαστικό - Gasket

19 S31688 S31680 Διπλός οδηγός µε φτερό Double sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y mm mm cm cm4 62,5 Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y S31688 Πρόσθετο προφίλ mm 76 mm 1.17 cm cm

20 86 S S31688 S31686 Πολλαπλός οδηγός µε φτερό Multiple sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y mm 205 mm cm cm ,5 S31684 Πολλαπλός οδηγός µε φτερό Multiple sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y mm 73.5 mm 2.01 cm4 38 cm4 20

21 86 80 S31682 Πολλαπλός οδηγός µε φτερό Multiple sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y mm mm cm cm4 21

22 59 C S C S31672 Πολλαπλός οδηγός µε φτερό Multiple sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y Γωνία σύνδεσης µηχανική Mechanical corner cleat Γωνία σύνδεσης πρεσαριστή Mechanical corner cleat Ανοξείδωτος οδηγός Stainless steel rail Γωνία σύνδεσης πρεσαριστή Mechanical corner cleat mm mm cm cm4 ή / or

23 94 S C 57,3 S31674 Πολλαπλός οδηγός µε φτερό Multiple sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y Γωνία σύνδεσης µηχανική Mechanical corner cleat Γωνία σύνδεσης πρεσαριστή Mechanical corner cleat Ανοξείδωτος οδηγός Stainless steel rail mm 80.1 mm cm cm4 ή / or

24 86 S C S31676 Πολλαπλός οδηγός µε φτερό Multiple sliding frame rail with brush sill Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y Γωνία σύνδεσης µηχανική Mechanical corner cleat Γωνία σύνδεσης πρεσαριστή Mechanical corner cleat Ανοξείδωτος οδηγός Stainless steel rail mm mm cm cm4 ή / or

25 124,3 S30678 Mπινί γωνιακής κατασκευής corner adjoining profile Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y mm mm 88.8 cm cm4 S30680 Mπινί γωνιακής κατασκευής corner adjoining profile Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y mm 218 mm cm cm4 65,4 65,4 124,3 25

26 69.6 S31698 Πρόσθετο προφίλ S31662 Διακοσµητικό προφίλ Decorative profile 13,7 11,7 S31702 Πηχάκι για διπλή υάλωση 36mm Glazing bead for 36mm double glazing 26

27 S31642 Πρόσθετο προφίλ Ελαστικό - Gasket Βαλβίδα αντεπιστροφής External flap valve S31640 Διακοσµητικό προφίλ Decorative profile 27

28 Ανοξείδωτη σχάρα S31639 Steel Grating S31639 S31639 Πρόσθετο προφίλ

29 55,5 62 Εξωτερική περίµετρος External perimeter Κύρια περίµετρος Primary perimeter Ροπή αδρανείας x-x Moment of inertia x-x Ροπή αδρανείας y-y Moment of inertia y-y S31690 Φύλλο συροµένου Sliding sash mm mm 41.5 cm4 9.5 cm4 29

30 30

31 Basic Typologies Βασικές Τυπολογίες 31

32 Επάλληλα Parallel B B A A 1a 1b Δίφυλλο Επάλληλο Συρόµενο Double horizontal sliding sash Δίφυλλο Επάλληλο Συρόµενο µε σταθερό Single horizontal sliding sash with fixed light B B A A Δίφυλλο Επάλληλο Συρόµενο Με συνεπίπεδο οδηγό Double horizontal sliding sash with flat frame 1c Δίφυλλο Επάλληλο Συρόµενο µε σταθερο και συνεπίπεδο οδηγό Double horizontal sliding sash with fixed and flat frame 1d B B A A Τετράφυλλο Φιλητό Four-Sash Meeting Stile 2a Τετράφυλλο Φιλητό, µε σταθερό Four-Sash Meeting Stile with fixed 2b B B A A Τρίφυλλο Επάλληλο Συρόµενο Three-Sash Parallel Sliding 3a Τρίφυλλο Επάλληλο Συρόµενο µε Σταθερό Three-Sash Parallel Sliding with fixed 3b 32

33 Επάλληλα Parallel B A Τρίφυλλο Επάλληλο Συρόµενο µε συνεπίπεδο οδηγό Three-Sash Parallel Sliding with flat frame 3c B B 4a Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο (ΣΥΡΟΜΕΝΟ ΕΞΩ) Corner typology with four horizontal sliding sashes ( SLIDING OUTSIDE) A A 4b Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο µε σταθερά (ΣΥΡΟΜΕΝΟ ΕΞΩ) Corner typology with four horizontal sliding sashes with fixed ( SLIDING OUTSIDE) B B 4c Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο (ΣΥΡΟΜΕΝΟ ΜΕΣΑ) Corner typology with four horizontal sliding sashes ( SLIDING ΙΝSIDE) A A 4d Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο µε σταθερά (ΣΥΡΟΜΕΝΟ ΜΕΣΑ) Corner typology with four horizontal sliding sashes with fixed (SLIDING ΙΝSIDE) 33

34 34

35 Sections Τοµές 35

36 B ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT ROLLER 25 mm A 1a Δίφυλλο Επάλληλο Συρόµενο Double horizontal sliding sash S31680 S31688 S S XX Gh S XX S30652 Sh Fh S S S

37 B A 1a S S30669 Sw Gw S XX S30669 S31670 S31698 Fw S Sw XX A S XX S S31660 Δίφυλλο Επάλληλο Συρόµενο Double horizontal sliding sash Κάθετη απεικόνιση 90 Rotate view 90 37

38 B A 1a Δίφυλλο Επάλληλο Συρόµενο Double horizontal sliding sash Παραλλαγές τυπολογίας - Alternative typologies S S S S31678 S

39 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού (S31680) Upper frame rail width (S31680) Fw Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm 2 τµχ.- pieces ή / or Πλάτος κάτω οδηγού (S31670) Lower frame rail width (S31670) Ύψος πλαϊνού οδηγού (S31670) Side frame rail height (S31670) Fw Fh-59.4 mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces Πρόσθετο άνω οδηγού (S31688) of upper frame (S31688) Fw mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat Πρόσθετο άνω οδηγού (S30669) upper frame (S30669) Πρόσθετο κάτω οδηγού (S30669) lower frame (S30669) Πρόσθετο πλαϊνού οδηγού (S30669) side frame Ύψος φύλλου (Sh) Sash height (Sh) Πλάτος φύλλου (Sw) Sash width (Sw) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) (Fw-143.4)/ 2 (Fw-139.4)/2 Fh mm Fh mm Fw/ mm Sw - 3 mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference Βοηθητική τιµή για κοπή προφίλ *Formula for reference (right) OR (left) (right) OR (left) xx (right) AND xx (left) Τακάκι τζαµιού Glazing wedge Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Interlock profile end cap Κεντρικό στεγανωτικό Central seal Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7,1 Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S τµχ.- pieces 1 σετ-set 2 ζεύγη-pairs 1 ζεύγος/ pair : 2 καρφιά/γωνία (pins/cleat) & καρφιά/γωνία (pins/cleat) 4 τµχ./φύλλο 4 pcs/sash 1+1 ζεύγος-pair 2 σετ- sets Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Sw -31 mm Ανοξείδωτος οδηγός Stainless steel guide Fw-75.5mm 2τµχ./pcs Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Ύψος γάντζου (S31660) Interlock profile height (S31660) Sh- 12mm Sh- 8mm Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension Ανοξείδωτη σχάρα S31639 Steel Grating S τµχ.-pieces/800mm Fw/2400mm τµχ.pcs 39

40 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Aµορτισέρ φύλλου S650 Shock absorber for sash S650 2 τµχ.-pieces Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31698) (S31698) Sh-31 mm Fh-76 mm Εξωτερικό στοπ 20mm External Stopper 20 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 Ελαστικό για κανάλι οδηγού Frame guide gasket 1τµχ. ανά κινούµενο φύλλο/ 1 piece per movable sash 2* (Fh-98.3) 2* (Fh-106) Πρόσθετο προφίλ (S31639) (S31639) Fw-6 mm Ελαστικό τζαµιού S650 Glazing gasket S650 4* (Sw+Sh) Πρόσθετο προφίλ (S31642) (S31642) Fw-6 mm Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 4*(Fh-150) 6* (Fh-150) 6*(Fw/2) XX Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 4*(Fw/2) Εξωτερική βαλβίδα αντεπιστροφής τύπου External flap valve SV-E type Fw/200 pcs Τάπα υδατολεκάνης S650 Water collector end cap for S650 1ζευγος - pair Ζεύγος ενωτικών υδατολεκάνης Connector for S650 water collector S per for every S31639 connection (Over 7m) Αντάπτορας εκροής υδατολεκάνης Φ50 Drainage pipe adaptor Ø50 for S31639 [Fw/2000] pcs Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 ζεύγος pair/ S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 40

41 B ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT ROLLER 25 mm A 1b Δίφυλλο Επάλληλο Συρόµενο µε σταθερό Single horizontal sliding sash with fixed light Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash B S31680 S31688 S S30669 Gh S30669 S30652 Sh Fh S S S

42 B A 1b Fw S S31698 Sw S30669 Κάθετη απεικόνιση 90 Rotate view 90 Sw XX S30669 S31670 S31698 S30652 Gw S XX S XX S31660 A Δίφυλλο Επάλληλο Συρόµενο µε σταθερό Single horizontal sliding sash with fixed light 42

43 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού (S31680) Upper frame rail width Fw Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm 2 τµχ.- pieces ή / or Πλάτος κάτω οδηγού (S31670) Lower frame rail width Ύψος πλαϊνού οδηγού (S31670) Side frame rail height Πρόσθετο άνω οδηγού (S31688) of upper frame Πρόσθετο άνω οδηγού (S30669) upper frame Πρόσθετο κάτω οδηγού (S30669) lower frame Πρόσθετο πλαϊνού οδηγού (S30669) side frame Fw Fh-59.4 mm Fw mm (Fw-143.4)/ 2 (Fw-139.4)/2 Fh mm (right) OR (left) (right) OR (left) Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Setting block Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Interlock profile end cap Κεντρικό στεγανωτικό Central seal 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 20 τµχ.- pieces 1 σετ-set 2 ζεύγη-pairs 1 ζεύγος/ pair Ύψος φύλλου (Sh) Sash height (Sh) Fh mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7, : 2 καρφιά/γωνία (pins/cleat) καρφιά/γωνία (pins/cleat) Πλάτος φύλλου (Sw) Sash width (Sw) Fw/ mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference Ανοξείδωτο ράουλο Φ25 Stainless steel guide Ø25 4 τµχ./φύλλο 4 pcs/sash Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Sw- 3mm xx (right) AND xx (left) Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side 1 ζεύγος- pair Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Ύψος γάντζου (S31660) Interlock profile height (S31660) Sw- 31 mm Sh- 12mm Sh- 8mm Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 Ανοξείδωτος οδηγός Stainless steel guide Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension Ανοξείδωτη σχάρα S31639 Steel Grating S σετ- set Fw-75.5mm 1 τµχ.pc 3 τµχ.-pcs/ 800mm Fw/2400mm τµχ.pcs 43

44 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Aµορτισέρ φύλλου S650 Shock absorber for sash S650 2 τµχ.-pieces Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31639) (S31639) Sh-31 mm Fw-6 mm Εξωτερικό στοπ 20mm External Stopper 20 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 Ελαστικό για κανάλι οδηγού Frame guide gasket 1τµχ. ανά κινούµενο φύλλο/ 1 piece per movable sash 2* (Fh-98.3) 2* (Fh-106) Πρόσθετο προφίλ (S31642) (S31642) Fw-6 mm Ελαστικό τζαµιού S650 Glazing gasket S650 4* (Sw+Sh) Πρόσθετο προφίλ (S31698) (S31698) Fh-76 mm Fw/ mm Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 4*(Fh-150) 6* (Fh-150) 6*(Fw/2) XX Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 4*(Fw/2) Εξωτερική βαλβίδα αντεπιστροφής τύπου External flap valve SV-E type Fw/200 pcs Τάπα υδατολεκάνης S650 Water collector end cap for S650 1ζευγος - pair Ζεύγος ενωτικών υδατολεκάνης Connector for S650 water collector S per for every S31639 connection (Over 7m) Αντάπτορας εκροής υδατολεκάνης Φ50 Drainage pipe adaptor Φ50 for S31639 [Fw/2000] pcs Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 ζεύγος pair/ S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Αποστάτης Φ25 σταθ.φύλλου Spacer Ø25 for fixed sash 2 τµχ.- piece Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 44

45 B ROLLER 25 mm A Δίφυλλο Επάλληλο Συρόµενο Με συνεπίπεδο οδηγό Double horizontal sliding sash with flat frame 1c S31680 S31688 S XX S XX Sh Gh Fh XX XX S S

46 B A Δίφυλλο Επάλληλο Συρόµενο Με συνεπίπεδο οδηγό Double horizontal sliding sash with flat frame 1c Κάθετη απεικόνιση 90 Rotate view XX Fw Sw Sw Gw S30669 S , S31660 S31670 S XX S S31698 S S S

47 B A Δίφυλλο Επάλληλο Συρόµενο Με συνεπίπεδο οδηγό Double horizontal sliding sash with flat frame 1c Παραλλαγές τυπολογίας - Alternative typologies S S S S S31678 S

48 Πλάτος άνω οδηγού (S31680) Upper frame rail width Πλάτος κάτω οδηγού (S31646) Lower frame rail width Ύψος πλαϊνού οδηγού (S31670) Side frame rail height Πρόσθετο άνω οδηγού (S31688) of upper frame Πρόσθετο άνω οδηγού (S30669) upper frame Κοπές προφίλ - Profile cuttings Fw Fw-4mm Fh-54.5 mm Fw mm Fw mm Κωδικός-Code xx (right) OR xx (left) Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Τακάκι τζαµιού Setting block Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 Ανοξείδωτος οδηγός Stainless steel guide Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type Ποσότητα-Quantity 20 τµχ.- pieces 4 τµχ./φύλλο 4 pcs/sash 1 +1 ζεύγος - pair 2 σετ- sets Fw-75.5mm 2τµχ./pcs Fw/240 pcs Πρόσθετο πλαϊνού οδηγού (S30669) side frame Fh-119 mm Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 pair/ S31678 profile Ύψος φύλλου (Sh) Sash height (Sh) Πλάτος φύλλου (Sw) Sash width (Sw) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width Πλάτος κάτω προφίλ φύλλου (S31690) Sash profile width Ύψος προφίλ φύλλου (S30652) Sash profile height Ύψος γάντζου (S31660) Interlock profile height (S31660) Fh - 80 mm Fw/ mm Sw- 3mm Sw- 31 mm Sh- 8mm Sh- 8mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference Βοηθητική τιµή για κοπή προφίλ *Formula for reference (right) OR (left) XX Τάπα αγκίστρου για φύλλο Interlock profile end cap for sash S31690 Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Aµορτισέρ φύλλου S650 Shock absorber for sash S650 Εξωτερικό στοπ 20mm External Stopper 20 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 Ελαστικό για κανάλι οδηγού Frame guide gasket Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 1 τµχ.- piece 1 σετ-set 4 τµχ.-pcs 1τµχ. ανά κινούµ. φύλλο 1 piece per movable sash 2* (Fh-98.3) 2* (Fh-106) 4* (Sw+Sh) 4* (Fh-150) 6* (Fh-150) 8*(Fw/2) 6*(Fw/2) Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31698) (S31698) Sh-55 mm Fh-51 mm Ελαστικό χαµηλού οδηγού S650 Decorative gasket for S650 flat frame Σύνδεσµος χαµηλού οδηγού S31646 Low frame S31646 connector Θερµοµονωτικό πάνελ απορροών για S31646 Insulation panel for S31646 flat frame drainage 2(Fw-76mm) 1 pair/ ζεύγος Fw/2400mm 48

49 B ROLLER 25 mm A Δίφυλλο Επάλληλο Συρόµενο µε σταθερο και συνεπίπεδο οδηγό Double horizontal sliding sash with fixed and flat frame 1d Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash S31680 S31688 S XX S30669 Sh Gh Fh XX S XX S

50 B A Δίφυλλο Επάλληλο Συρόµενο µε σταθερο και συνεπίπεδο οδηγό Double horizontal sliding sash with fixed and flat frame 1d S31698 Κάθετη απεικόνιση 90 Rotate view 90 Fw Sw Sw Gw S , S31660 S30652 S S30669 S31670 S30669 S S

51 B A Δίφυλλο Επάλληλο Συρόµενο µε σταθερο και συνεπίπεδο οδηγό Double horizontal sliding sash with fixed and flat frame 1d Παραλλαγές τυπολογίας - Alternative typologies S S S S S31678 S

52 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού (S31680) Upper frame rail width Fw Τακάκι τζαµιού Setting block 20 τµχ.- pieces Πλάτος κάτω οδηγού (S31646) Lower frame rail width Ύψος πλαϊνού οδηγού (S31670) Side frame rail height Πρόσθετο άνω οδηγού (S31688) of upper frame Fw-4mm Fh-54.5 mm Fw mm xx (right) OR xx (left) Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 Ανοξείδωτος οδηγός Stainless steel guide 4 τµχ./φύλλο 4 pcs/sash 1 τµχ.-piece 2 σετ- sets Fw-75.5mm 1τµχ./pc Πρόσθετο άνω οδηγού (S30669) upper frame Πρόσθετο πλαϊνού οδηγού (S30669) side frame Ύψος φύλλου (Sh) Sash height (Sh) Fw mm Fh-119 mm Fh - 80 mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference (right) OR (left) Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap Τάπα αγκίστρου για φύλλο Interlock profile end cap for sash S31690 Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Fw/240 pcs 1 pair/ S31678 profile 1 τµχ.- piece 1 σετ-set Πλάτος φύλλου (Sw) Sash width (Sw) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width Πλάτος κάτω προφίλ φύλλου (S31690) Sash profile width Fw/ mm Sw- 3mm Sw- 31 mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference Aµορτισέρ φύλλου S650 Shock absorber for sash S650 Εξωτερικό στοπ 20mm External Stopper 20 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 Ελαστικό για κανάλι οδηγού Frame guide gasket 4 τµχ.-pcs 1τµχ. ανά κινούµ. φύλλο 1 piece per movable sash 2* (Fh-98.3) 2* (Fh-106) Fw/2-70 mm Ύψος προφίλ φύλλου (S30652) Sash profile height Ύψος γάντζου (S31660) Interlock profile height Sh- 8mm Sh- 8mm XX Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 Ελαστικό χαµηλού οδηγού S650 Decorative gasket for S650 flat frame 4* (Sw+Sh) 4* (Fh-150) 6* (Fh-150) 8*(Fw/2) 6*(Fw/2) 2(Fw-76mm) *for sash height >3m order additional rode INT

53 Πλάτος τζαµιού Glazing width (Gw) Κοπές προφίλ - Profile cuttings Sw-33.4 mm Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Σύνδεσµος χαµηλού οδηγού S31646 Low frame S31646 connector Ποσότητα-Quantity 1 pair/ ζεύγος Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31698) (S31698) Sh-55 mm Fh-51 mm Fw/ mm Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash Θερµοµονωτικό πάνελ απορροών για S31646 Insulation panel for S31646 flat frame drainage Αποστατικό κύλισης για S650 Spacers for S650 2 τεµ.- pieces Fw/2400mm 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 53

54 B ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT A Τετράφυλλο Φιλητό Four-Sash Meeting Stile 2a ROLLER 25 mm S31680 S31688 S S S S XX S Gh S XX Sh Fh S

55 A B S S30669 S31670 S31698 A Τετράφυλλο Φιλητό Four-Sash Meeting Stile 2a Κάθετη απεικόνιση 90 Rotate view 90 Sw Gw S31660 S31660 Sw Fw S S30652 S31694 S XX Gw Gw Gw Sw S31660 Sw S XX S30669 S31670 S

56 Πλάτος άνω οδηγού (S31680) Upper frame rail width Πλάτος κάτω οδηγού (S31670) Lower frame rail width Ύψος πλαϊνού οδηγού (S31670) Side frame rail height Πρόσθετο άνω οδηγού (S31688) of upper frame Πρόσθετο άνω οδηγού (S30669) upper frame Πρόσθετο κάτω οδηγού (S30669) lower frame Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Πλάτος φύλλου (Sw) Sash width (Sw) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Ύψος γάντζου (S31660) Hook profile height (S31660) Κοπές προφίλ - Profile cuttings Fw Fw Fh-59.4 mm Fw mm Fw/4-60.9mm Fw/2-50.3mm Fw/4-58.9mm Fw/2-46.3mm Fh mm Fh mm Fw/4-3.7 mm Sw- 3mm Sw- 31 mm Sh- 12mm Sh- 8mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference Βοηθητική τιµή για κοπή προφίλ *Formula for reference 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces Κωδικός-Code (right) AND (left) (right) AND (left) xx (right) AND xx (left) Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Glazing wedge Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Hook profile end cap Κεντρικό στεγανωτικό Central seal Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7,1 Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Αντικρύσµατα φιλητού S650 Set of keepers for S650 meeting stile Ανοξείδωτος οδηγός Stainless steel guide Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Ποσότητα-Quantity 2 τµχ.- pieces ή / or 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 40 τµχ.- pieces 2 σετ-set 2+2 ζεύγη - pairs 1+1 ζεύγος/ pair : 2 καρφιά/γωνία (pins/cleat) καρφιά/γωνία (pins/cleat) 4 τµχ./φύλλο 4 pcs/sash 2+2 ζεύγη- pairs 1 ζεύγος/ pair Fw-33mm 1τµχ./pc Fw-108mm 1τµχ./pc 3 τµχ.-pcs/ 800mm Fw/2400mm τµχ.pcs 56

57 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Τάπα Αγκίστρου Adjoining profile end cap 1 ζεύγος/ pair Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31698) (S31698) Sh-31 mm Fh- 76 mm Aµορτισέρ φύλλου S650 Shock absorber for sash S650 Εξωτερικό στοπ 20mm External Stopper 20 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 4 τµχ.-pcs 1τµχ. ανά κινούµενο φύλλο 1 piece per movable sash 4* (Fh-98.3) Πρόσθετο προφίλ (S31639) (S31639) Fw-6 mm Ελαστικό για κανάλι οδηγού Frame guide gasket 2* (Fh-106) Πρόσθετο προφίλ (S31642) (S31642) Προφίλ µπινιού (S31694) Adjoining profile (S31694) Fw-6 mm Sh-65.8 mm Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 8* (Sw+Sh) 4* (Fh-150) 12* (Fh-150) 6*(Fw/2) XX Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type 4*(Fw/2) Fw/200 pcs Τάπα υδατολεκάνης S650 Water collector end cap for S650 1 ζεύγος - pair Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S31639 Αντάπτορας εκροής υδατολεκάνης Ø50 S31639 Drainage pipe adaptor Ø50 for S31639 Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 per for every S31639 connection (Over 7m) [Fw/2] τµχ.-pcs 1 ζεύγος - pair S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 2 σετ- sets Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 57

58 B ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT A Τετράφυλλο Φιλητό, µε σταθερό Four-Sash Meeting Stile with fixed 2b ROLLER 25 mm Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash B S31680 S31688 S S30669 Gh S XX S30652 Sh Fh S S S

59 B S S30669 S31670 A 2b Τετράφυλλο Φιλητό, µε σταθερό Four-Sash Meeting Stile with fixed Κάθετη απεικόνιση 90 Rotate view 90 Fw Sw Gw A Sw Gw S30652 Gw Gw Sw Sw S31660 S S S30669 S31670 S31698 S31660 S30652 S31694 S31660 S XX 59

60 Πλάτος άνω οδηγού (S31680) Upper frame rail width Πλάτος κάτω οδηγού (S31670) Lower frame rail width Ύψος πλαϊνού οδηγού (S31670) Side frame rail height Πρόσθετο άνω οδηγού (S31688) of upper frame Πρόσθετο άνω οδηγού (S30669) upper frame Πρόσθετο κάτω οδηγού (S30669) lower frame Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Πλάτος φύλλου (Sw) Sash width (Sw) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Ύψος γάντζου (S31660) Hook profile height (S31660) Κοπές προφίλ - Profile cuttings Fw Fw Fh-59.4 mm Fw mm Fw/4-60.9mm Fw/2-50.3mm Fw/4-58.9mm Fw/2-46.3mm Fh mm Fh mm Fw/4-3.7 mm Sw- 3mm Sw- 31 mm Sh- 12mm Sh- 8mm Βοηθητική τιµή για κοπή προφίλ *Formula for reference Βοηθητική τιµή για κοπή προφίλ *Formula for reference 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces Κωδικός-Code (right) AND (left) (right) AND (left) xx (right) AND xx (left) Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Glazing wedge Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Hook profile end cap Κεντρικό στεγανωτικό Central seal Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7,1 Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Αντικρύσµατα φιλητού S650 Set of keepers for S650 meeting stile Ανοξείδωτος οδηγός Stainless steel guide Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Αποστάτης Φ25 σταθ.φύλλου Spacer Ø25 for fixed sash Ποσότητα-Quantity 2 τµχ.- pieces ή / or 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 40 τµχ.- pieces 2 σετ-set 2+2 ζεύγη - pairs 1+1 ζεύγος/ pair : 2 καρφιά/γωνία (pins/cleat) καρφιά/γωνία (pins/cleat) 4 τµχ./φύλλο 4 pcs/sash 1+1 ζεύγη- pairs 1 ζεύγος/ pair Fw-33mm 1τµχ./pc 3 τµχ.-pcs/ 800mm Fw/2400mm τµχ.pcs τεµ.- pieces 60

61 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Τάπα Αγκίστρου Adjoining profile end cap 1 ζεύγος/ pair Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31639) (S31639) Sh-31 mm Fw-6 mm Εξωτερικό στοπ 20mm External Stopper 20 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 Ελαστικό τζαµιού S650 Glazing gasket S650 1τµχ. ανά κινούµενο φύλλο 1 piece per movable sash 4* (Fh-98.3) 8* (Sw+Sh) Πρόσθετο προφίλ (S31642) (S31642) Fw-6 mm Αποστατικό κύλισης Sliding spacer 4* (Fh-150) Πρόσθετο προφίλ (S31698) (S31698) Προφίλ µπινιού (S31694) Adjoining profile (S31694) Fh-76 mm Fw/2-47 mm Sh-65.8 mm XX Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type 12* (Fh-150) 6*(Fw/2) 4*(Fw/2) Fw/200 pcs Τάπα υδατολεκάνης S650 Water collector end cap for S650 Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S31639 Αντάπτορας εκροής υδατολεκάνης Ø50 S31639 Drainage pipe adaptor Ø50 for S31639 Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap Ελαστικό subsil S31642 Gasket for S31642 subsil 1 ζεύγος - pair 1 per for every S31639 connection (Over 7m) [Fw/2] τµχ.-pcs 1 ζεύγος - pair S31678 profile Fw Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 61

62 B ROLLER 25 mm A Τρίφυλλο Επάλληλο Συρόµενο Three-Sash Parallel Sliding 3a ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT S31684 B S31686 S S31682 S XX XX S XX Fh S31639 S30669 S XX S S S

63 A B S31698 Sw1 Gw Gw Sw1 S31672 S30669 S31674 S31698 S XX S A 3a Τρίφυλλο Επάλληλο Συρόµενο Three-Sash Parallel Sliding S30652 Fw XX S Gw S30669 Sw S31660 S S S31660 S31674 S31698 S30669 S31676 S S Κάθετη απεικόνιση 90 Rotate view 90 Το κεντρικό φύλλο κινείται µόνο προς µία κατεύθυνση Middle sash can move ONLY to one direction 63

64 Κοπές προφίλ - Profile cuttings Κοπές εξαρτηµάτων-accessory cuttings *Οι κοπές στο ύψος υπολογίστηκαν συνυπολογίζοντας το ύψος της υπάρχουσας λεκάνης απορροής Κωδικός-Code Εξάρτηµα Accessory Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού Upper frame rail width (S31682,S31684, S31686) Fw Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm 6 τµχ.- pieces ή / or Πλάτος κάτω οδηγού Lower frame rail width (S31672,S31674, S31676) *Ύψος πλαϊνού οδηγού Side frame rail height (S31672,S31674, S31676) Fw Fh-59,4 mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Glazing wedge 6 τµχ.- pieces 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 30 τµχ.- pieces Πρόσθετο άνω οδηγού (S31688) of upper frame (S31688) Fw-114,6 mm Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector 1 σετ-sets Πρόσθετο άνω οδηγού (S30669) upper frame (S30669) Πρόσθετο κάτω οδηγού (S30669) lower frame (S30669) Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Πλάτος φύλλου (Sw) Sash width (Sw) Fw-114,6 mm Fw-114,6 mm Fh-183,2 mm Fh - 129,1 mm Sw1= Fw/3+ 1 mm Sw2= Fw/3-6 mm 4 τεµ.-pieces Βοηθητική τιµή για κοπή προφίλ *Formula for reference Αριστ. & Δεξί φύλλο Left & Right sash Μεσαίο φύλλο Middle sash xx (right) AND xx (left) Tάπες αγκίστρου για πολυφυλλα Interlocking profile end caps for multitrack frames Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7,1 Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 2σετ/set (Kάθε σετ περιλαµβάνει 1 σετ για δεξι και 1 σετ για αριστ. τυπολ.) (every set includes 1set for right + 1 set for left typology) για την χρεώνονται 2 καρφιά/γωνία 2 nails/corner cleat για την χρεώνονται 4 καρφιά/γωνία 4 nails/corner cleat 4 τµχ./φύλλο 4 pcs/sash 1+1 ζεύγη- pairs 2 σετ- sets Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Sw1-3 mm Sw2-2 mm Ανοξείδωτος οδηγός Stainless steel guide Fw-75.5mm 2τµχ./pcs Fw-118mm 1τµχ./pcs Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Sw1-31 mm Sw2-20 mm Sh- 12mm Επέκταση βαλβίδας απορροής Φ12 Drainage valve R8 extension Aµορτισέρ φύλλου S650 Shock absorber for sash S650 Εξωτερικό στοπ 20mm External Stopper 20 mm 3 τµχ.-pieces/800mm 4 τµχ.-pieces 1 τµχ. ανά κινούµενο φύλλο 1 piece per movable sash Ύψος γάντζου (S31660) Interlock profile height (S31660) Sh- 8mm 4 τεµ.-pieces 64

65 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Fw/3-32.4mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 4* (Fh-98.3) Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31698) (S31698) Fh -160 mm Fh- 76 mm 3 τεµ.-pieces 4 τεµ.-pieces Ελαστικό για κανάλι οδηγού Frame guide gasket Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer 2* (Fh-106) 6* (Fw+Fh-150) 4*(Fh-150) Πρόσθετο προφίλ (S31698) (S31698) Fw/3-59 mm Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 12*(Fw/3) 8*(Fh-150) Πρόσθετο προφίλ (S31642) (S31642) Πρόσθετο προφίλ (S31642) (S31642) Fw-6 mm Fw-6 mm XX Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 Ελαστικό subsil S31642 Gasket for S31642 subsil Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type 4*(Fw/3) Fw Fw/200 pcs Πρόσθετο προφίλ (S31639) (S31639) Fw-6 mm Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S per for every S31639 connection (Over 7m) Αντάπτορας εκροής υδατολεκάνης Φ50 S31639 Drainage pipe adaptor Ø50 for S31639 [Fw/2000] pcs Τάπα υδατολεκάνης τριπλού οδηγού S650 Water collector end cap for triple-track subsil S650 Ζεύγος - pair Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 Ζεύγος - pair / S31678 profile Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Fw/2400mm τµχ.pcs Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 65

66 B ROLLER 25 mm A Τρίφυλλο Επάλληλο Συρόµενο µε Σταθερό Three-Sash Parallel Sliding with fixed 3b Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT S31684 B S31686 S31688 S31682 S XX XX S XX Fh XX S S S31674 S XX S31676 S

67 A B 3b Τρίφυλλο Επάλληλο Συρόµενο µε Σταθερό Three-Sash Parallel Sliding with fixed S Sw1 Gw Gw Sw1 S30669 S31672 S30669 S31674 S S31698 S31698 S31698 S30669 S S31698 Fw Gw S31660 Sw S31660 S A S S30669 S31676 S S S Κάθετη απεικόνιση 90 Rotate view 90 Το κεντρικό φύλλο κινείται µόνο προς µία κατεύθυνση Middle sash can move ONLY to one direction 67

68 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού Upper frame rail width (S31682,S31684, S31686) Πλάτος κάτω οδηγού Lower frame rail width (S31672,S31674, S31676) *Ύψος πλαϊνού οδηγού Side frame rail height (S31672,S31674, S31676) Πρόσθετο άνω οδηγού (S31688) of upper frame (S31688) Πρόσθετο άνω οδηγού (S30669) upper frame (S30669) Πρόσθετο κάτω οδηγού (S30669) lower frame (S30669) Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Πλάτος φύλλου (Sw) Sash width (Sw) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Fw Fw Fh-59,4 mm Fw-114,6 mm Fw-114,6 mm Fw-114,6 mm Fh-183,2 mm Fh - 129,1 mm Sw1= Fw/3+ 1 mm Sw2= Fw/3-6 mm Sw1-3 mm Sw2-2 mm 3 τεµ.-pieces 3 τεµ.-pieces 4 τεµ.-pieces Βοηθητική τιµή για κοπή προφίλ *Formula for reference Αριστ. & Δεξί φύλλο Left & Right sash Μεσαίο φύλλο Middle sash *Αντί ράουλου σε σταθερό φύλλο *Insted guide for fixed xx (right) OR xx (left) Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Glazing wedge Αποστάτης Φ25 σταθ.φύλλου Spacer Ø25 for fixed sash Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Tάπες αγκίστρου για πολυφυλλα Interlocking profile end caps for multitrack frames Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7,1 Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 Ανοξείδωτος οδηγός Stainless steel guide Επέκταση βαλβίδας απορροής Φ12 Drainage valve R8 extension 6 τµχ.- pieces ή / or 6 τµχ.- pieces 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 30 τµχ.- pieces 2 τµχ.- pieces 1 σετ-sets 2σετ/set (Kάθε σετ περιλαµβάνει 1 σετ για δεξι και 1 σετ για αριστ. τυπολ.) (every set includes 1set for right + 1 set for left typology) για την χρεώνονται 2 καρφιά/γωνία για την χρεώνονται 4 καρφιά/γωνία 4 τµχ./φύλλο 4 pcs/sash 1 ζεύγος- pair 1 σετ- set Fw-75.5mm 1τµχ./pc Fw-118mm 1τµχ./pc 3 τµχ.-pieces/800mm Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Sw1-31 mm Sw2-20 mm Aµορτισέρ φύλλου S650 Shock absorber for sash S650 4 τµχ.-pieces Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Sh- 12mm Εξωτερικό στοπ 20mm External Stopper 20 mm Ανοξείδωτη σχάρα S31639 Steel Grating S τµχ. ανά κινούµενο φύλλο 1 piece per movable sash Fw/2400mm τµχ.pcs Ύψος γάντζου (S31660) Interlock profile height (S31660) Sh- 8mm 4 τεµ.-pieces 68

69 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Fw/3-32.4mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 4* (Fh-98.3) Ύψος τζαµιού Glazing height (Gh) Fh-160 mm 3 τεµ.-pieces Ελαστικό για κανάλι οδηγού Frame guide gasket 2* (Fh-106) Ελαστικό τζαµιού S650 Glazing gasket S650 6* (Fw+Fh-150) Πρόσθετο προφίλ (S31698) (S31698) Πρόσθετο προφίλ (S31642) (S31642) Fh-76 mm Fw/3-59 mm 2Fw/3-87 mm Fw-6 mm 4 τεµ.-pieces s XX Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 4*(Fh-150) 12*(Fw/3) 8*(Fh-150) 4*(Fw/3) Πρόσθετο προφίλ (S31642) (S31642) Fw-6 mm s Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type Fw/200 pcs Πρόσθετο προφίλ (S31639) (S31639) Fw-6 mm s Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S31639 Αντάπτορας εκροής υδατολεκάνης Φ50 S31639 Drainage pipe adaptor Ø50 for S31639 Τάπα υδατολεκάνης τριπλού οδηγού S650 Water collector end cap for triple-track subsil S650 1 per for every S31639 connection (Over 7m) [Fw/2000] pcs Ζεύγος - pair Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 Ζεύγος - pair / S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο Stopper για καπακι οδηγου S31698 για πολυφυλλες τυπολογιες Stopper for S31698 cover profile for multisash typologies 2 ζεύγη/pairs 69

70 B A 3c Τρίφυλλο Επάλληλο Συρόµενο µε συνεπίπεδο οδηγό Three-Sash Parallel Sliding with flat frame B S31684 S31686 S S31682 S XX S XX Sh Fh S S

71 B A 3c Τρίφυλλο Επάλληλο Συρόµενο µε συνεπίπεδο οδηγό Three-Sash Parallel Sliding with flat frame S31698 S31672 S30669 S31674 S31698 Sw1 Gw S31660 S S31660 S S S Gw Sw1 Fw Κάθετη απεικόνιση 90 Rotate view 90 Gw S31660 Sw2 S S S30669 S31674 S31698 S30669 S31676 S31698 A 71

72 Πλάτος άνω οδη γού Upper frame rail width (S31682,S31684, S31686) Κοπές προφίλ - Profile cuttings Fw Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Τακάκι τζαµιού Setting block Ποσότητα-Quantity 30 τµχ.- pieces Πλάτος κάτω οδη γού (S31644) Lower frame rail width (S31644) Ύψος πλαϊνού οδη γού Side frame rail height (S31672,S31674, S31676) Πρόσθετο άνω οδη γού (S31688) of upper frame (S31688) Fw- 4mm Fh mm Fw mm xx (right) AND xx (left) Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό* S650 pair of handles right/left side* Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 1 σετ-set 4 τµχ./φύλλο 4 pcs/sash 1+1 ζεύγη- pairs 2 σετ- sets Πρόσθετο άνω οδη γού (S30669) upper frame (S30669) Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Fw mm Fh-119mm Fh - 80mm 4 τεµ.-pieces formula for reference while profile cutting (right) OR (left) Ανοξείδωτος οδηγός Stainless steel guide Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap Τάπα αγκίστρου για φύλλο S31690 Hook profile end cap for sash S31690 Fw-75.5mm 3τµχ./pcs Fw/170 pcs 1 pair/ S31678 profile 2 τµχ.- pieces Πλάτος φύλλου (Sw) Sash width (Sw) Sw1= Fw/3+ 1 mm Sw2= Fw/3-6 mm Left & Right sash Middle sash Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 4* (Fh-98.3) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Πλάτος κάτω προφίλ φύλλου (S31690) Sash profile width (S31690) Sw1-3 mm Sw2-2 mm Sw1-31 mm Sw2-20 mm Ελαστικό για κανάλι οδηγού Frame guide gasket Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer 2* (Fh-106) 6* (Fw+Fh-150) 4* (Fh-150) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Sh- 8mm Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 10*(Fw/2) 8*(Fh-150) Ύψος γάντζου (S31660) Hook profile height (S31660) Sh- 8mm XX Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 8*(Fw/2) Aµορτισέρ φύλλου S650 Shock absorber for sash S650 4 τµχ.-pcs Εξωτερικό στοπ 20mm External Stopper 20 mm 1τµχ. ανά κινούµενο φύλλο/ 1 piece per movable sash 72

73 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Fw/ mm Σύνδεσµος χαµηλού οδηγού S31644 Low frame S31644 connector 1 pair/ ζεύγος Ύψος τζαµιού Glazing height (Gh) Sh-55 mm 3 τεµ.-pieces Θερµοµονωτικό πάνελ για απορροές οδηγου S31644 Insulation panel for drainage of S31644 flat frame 1 bar/ 2400mm Πρόσθετο προφίλ (S31698) (S31698) Fh- 51 mm Αποστατικό κύλισης για S650 Spacers for S650 Stopper για καπακι οδηγου S31698 για πολυφυλλες τυπολογιες Stopper for S31698 cover profile for multisash typologies 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 1 ζεύγος/pair Decorative gasket for S650 flat frame Ελαστικό χαµηλού οδηγού S650 3(Fw-76mm) 73

74 B ROLLER 25 mm A 4a ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο (ΣΥΡΟΜΕΝΟ ΕΞΩ) Corner typology with four horizontal sliding sashes (OPENING OUTSIDE) B S31680 S31688 S S30669 Gh S S XX S S XX Sh Fh S

75 B A 4a Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο (ΣΥΡΟΜΕΝΟ ΕΞΩ) Corner typology with four horizontal sliding sashes (OPENING OUTSIDE) S S S31698 S XX S Gw Sw Fw1 Sw Gw S31660 S XX XX S S ,2x55mm S31670 S S31698 A S S XX S S Fw2 75

76 Κοπές προφίλ - Profile cuttings Κοπές εξαρτηµάτων-accessory cuttings Κωδικός-Code Εξάρτηµα Accessory Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού (S31680) Upper frame rail width (S31680) Πλάτος κάτω οδηγού (S31670) Lower frame rail width (S31670) Ύψος πλαϊνού οδηγού (S31670) Side frame rail height (S31670) Fw Fw Fh-59.4 mm 1 τεµ./πλευρά piece/side 1 τεµ./πλευρά piece/side Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm 2 τµχ.- pieces ή / or 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces Πρόσθετο άνω οδηγού (S31688) of upper frame (S31688) Πρόσθετο άνω οδηγού (S30669) upper frame (S30669) Fw mm Fw/ mm Fw/ mm 1 τεµ./πλευρά piece/side 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Setting block Corner typology connector S x5mm Γωνία σύνδεσης γωνιακού 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 40 τµχ.- pieces 2 pairs - ζεύγη Πρόσθετο κάτω οδηγού (S30669) lower frame (S30669) Fw/ mm Fw/ mm 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Corner typology connector S650 45x5mm Γωνία σύνδεσης γωνιακού 1 pair - ζεύγος Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Fh mm Fh mm formula for reference while profile cutting (right) AND (left) Corner typology connector S650 25x5mm Γωνία σύνδεσης γωνιακού Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Hook profile end cap 1 pair - ζεύγος 2 σετ-sets 2+2 ζεύγη - pairs Πλάτος φύλλου (Sw) Sash width (Sw) Fw/ mm formula for reference while profile cutting Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7, : 2 καρφιά/γωνία (pins/cleat) & καρφιά/γωνία (pins/cleat) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Ύψος γάντζου (S31660) Hook profile height (S31660) Sw- 3mm Sw -31 mm Sh- 12mm Sh- 8mm 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces xx(right) AND xx (left) Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 Κιτ αντικρυσµάτων κλειδαριάς γωνιακής S650 Set of keepers S650 corner edition Ανοξείδωτα λαµάκια για γωνιακά αντικρύσµατα S650 Inox plates for S650 corner keepers Ανοξείδωτος οδηγός Stainless steel guide 4 τµχ./φύλλο 4 pcs/sash 2+2 ζεύγη- pairs 2 σετ- sets 1 σετ- set 4 τµχ.- pcs Fw- 102mm (ανά πλευρά/ each side) Fw mm (ανά πλευρά/ each side) 76

77 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension 3 τµχ.-pcs/ 800mm Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31639) (S31639) Sh-31 mm Fw+99.3 mm Fw-3 mm Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Aµορτισέρ φύλλου S650 Shock absorber for sash S650 Εξωτερικό στοπ 20mm External Stopper 20 mm Fw/2400mm τµχ.pcs 4 τµχ.-pcs 1τµχ. ανά κινούµενο φύλλο/ 1 piece per movable sash Πρόσθετο προφίλ (S31642) (S31642) Πρόσθετο προφίλ (S31698) (S31698) Πρόσθετο προφίλ (S30678) (S30678) Πρόσθετο προφίλ (S30680) (S30680) Fw+4 mm Fh - 76 mm Sh-12 mm Sh-12 mm (right) AND (left) XX Κεντρικό στεγανωτικό Central seal Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 Ελαστικό για κανάλι οδηγού Frame guide gasket Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No ζεύγος/ pair 4* (Fh-98.3) 2* (Fh- 106mm) 8* (Sw+Sh) 4* (Fh-150) (ανά πλευρά/each side) 10* (Fh-150) 6* (Fw/2) (ανά πλευρά/each side) 4* (Fw/2) (ανά πλευρά/each side) Πρόσθετο προφίλ (S31662) (S31662) Sh-12 mm Ελαστικό γωνιακού µπινιού Gasket for corner adjoining profile Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type 4*Sh Fw/200 pcs Τάπα υδατολεκάνης S650 Water collector end cap for S650 1 Ζεύγος - pair Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S per for every S31639 connection (Over 7m) Αντάπτορας εκροής υδατολεκάνης Φ50 S31639 Drainage pipe adaptor Φ50 for S31639 [Fw/2000] pcs Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 Ζεύγος - pair S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 77

78 B ROLLER 25 mm A 4b Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash Τετράφυλλο Γωνιακό Επάλληλο Συρόµενοµε σταθερά (ΣΥΡΟΜΕΝΟ ΕΞΩ) Corner typology with four horizontal sliding sashes with fixed SLIDING ( OUTSIDE) ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT S31680 S31688 S30658 S S30669 Gh S30669 S30652 Sh Fh S S S

79 B A Τετράφυλλο Γωνιακό Επάλληλο Συρόµενοµε σταθερά (ΣΥΡΟΜΕΝΟ ΕΞΩ) 4b Corner typology with four horizontal sliding sashes with fixed ( SLIDING OUTSIDE) Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash ROLLER 25 mm ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT XX S30652 S31660 Gw Sw S S31698 S30669 Fw1 Sw Gw S31660 S XX S S ,2x55mm S31670 S S31698 A S S XX S S Fw2 79

80 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού (S31680) Upper frame rail width (S31680) Fw 1 τεµ./πλευρά piece/side Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm 2 τµχ.- pieces ή / or Πλάτος κάτω οδηγού (S31670) Lower frame rail width (S31670) Ύψος πλαϊνού οδηγού (S31670) Side frame rail height (S31670) Fw Fh-59.4 mm 1 τεµ./πλευρά piece/side Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces Πρόσθετο άνω οδηγού (S31688) of upper frame (S31688) Πρόσθετο άνω οδηγού (S30669) upper frame (S30669) Fw mm Fw/ mm Fw/ mm 1 τεµ./πλευρά piece/side 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Setting block Corner typology connector S x5mm Γωνία σύνδεσης γωνιακού 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 40 τµχ.- pieces 2 pairs - ζεύγη Πρόσθετο κάτω οδηγού (S30669) lower frame (S30669) Fw/ mm Fw/ mm 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Corner typology connector S650 45x5mm Γωνία σύνδεσης γωνιακού 1 pair - ζεύγος Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Fh mm Fh mm formula for reference while profile cutting (right) AND (left) Corner typology connector S650 25x5mm Γωνία σύνδεσης γωνιακού Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Hook profile end cap 1 pair - ζεύγος 2 σετ-sets 2+2 ζεύγη - pairs Πλάτος φύλλου (Sw) Sash width (Sw) Fw/ mm formula for reference while profile cutting Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7, : 2 καρφιά/γωνία (pins/cleat) & καρφιά/γωνία (pins/cleat) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Sw- 3mm Sw -31 mm Sh- 12mm 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces xx(right) AND xx (left) Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς γωνιακής S650 Set of keepers S650 corner edition Ανοξείδωτα λαµάκια για γωνιακά αντικρύσµατα S650 Inox plates for S650 corner keepers 4 τµχ./φύλλο 4 pcs/sash 1+1 ζεύγη- pairs 1 σετ- set 4 τµχ.- pcs Ύψος γάντζου (S31660) Hook profile height (S31660) Sh- 8mm 4 τεµ.-pieces Ανοξείδωτος οδηγός Stainless steel guide Fw- 102mm (ανά πλευρά/ each side) Fw mm (ανά πλευρά/ each side) 80

81 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension 3 τµχ.-pcs/ 800mm Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31639) (S31639) Sh-31 mm Fw mm Fw2-3 mm 4 τεµ.-pieces (right) AND (left) Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Εξωτερικό στοπ 20mm External Stopper 20 mm Κεντρικό στεγανωτικό Central seal Fw/2400mm τµχ.pcs 1τµχ. ανά κινούµενο φύλλο/ 1 piece per movable sash 1+1 ζεύγος/ pair Πρόσθετο προφίλ (S31642) (S31642) Fw+4 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 4* (Fh-98.3) Πρόσθετο προφίλ (S31698) (S31698) Πρόσθετο προφίλ (S30678) (S30678) Fh - 76 mm Fw/ mm Fw/ mm Sh-12 mm (ανά πλευράeach side) XX Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 8* (Sw+Sh) 2* (Fh-150) (ανά πλευρά/each side) 10* (Fh-150) 6*(Fw/2) ανά πλευρά /each side 4* (Fw/2) ανά πλευρά /each side Πρόσθετο προφίλ (S30680) (S30680) Sh-12 mm Ελαστικό γωνιακού µπινιού Gasket for corner adjoining profile 4*Sh Πρόσθετο προφίλ (S31662) (S31662) Sh-12 mm Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type Τάπα υδατολεκάνης S650 Water collector end cap for S650 Fw/200 pcs 1 Ζεύγος - pair Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S per for every S31639 connection (Over 7m) Αντάπτορας εκροής υδατολεκάνης Φ50 Drainage pipe adaptor Φ50 for S31639 [Fw/2000] pcs Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 pair/ S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Αποστάτης Φ25 σταθ.φύλλου Spacer Ø25 for fixed sash 2τεµ.- pieces ανα σταθερό φύλλο per fixed Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 81

82 B ROLLER 25 mm A 4c Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο (ΣΥΡΟΜΕΝΟ ΜΕΣΑ) Corner typology with four horizontal sliding sashes ( SLIDING ΙΝSIDE) ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT B S31680 S31688 S XX S30669 Gh S XX S30652 Sh Fh S S S

83 B A Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο (ΣΥΡΟΜΕΝΟ ΜΕΣΑ) Corner typology with four horizontal sliding sashes ( SLIDING ΙΝSIDE) 4c Fw1 S S S S30669 S31670 S S30652 S S30678 S S30680 S XX S31698 S31670 S S31660 S30652 Fw2 83

84 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού (S31680) Upper frame rail width (S31680) Πλάτος κάτω οδηγού (S31670) Lower frame rail width (S31670) Ύψος πλαϊνού οδηγού (S31670) Side frame rail height (S31670) Fw Fw Fh-59.4 mm 1 τεµ./πλευρά piece/side 1 τεµ./πλευρά piece/side Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm 2 τµχ.- pieces ή / or 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces Πρόσθετο άνω οδηγού (S31688) of upper frame (S31688) Πρόσθετο άνω οδηγού (S30669) upper frame (S30669) Fw mm Fw/ mm Fw/2-7.5 mm 1 τεµ./πλευρά piece/side 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Setting block Corner typology connector S x5mm Γωνία σύνδεσης γωνιακού 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 40 τµχ.- pieces 2 pairs - ζεύγη Πρόσθετο κάτω οδηγού (S30669) lower frame (S30669) Fw/ mm Fw/2-5.5 mm 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Corner typology connector S650 45x5mm Γωνία σύνδεσης γωνιακού 1 pair - ζεύγος Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Fh mm Fh mm formula for reference while profile cutting (right) AND (left) Corner typology connector S650 25x5mm Γωνία σύνδεσης γωνιακού Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Hook profile end cap 1 pair - ζεύγος 2 σετ-sets 2+2 ζεύγη - pairs Πλάτος φύλλου (Sw) Sash width (Sw) Fw/ mm formula for reference while profile cutting Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7, : 2 καρφιά/γωνία (pins/cleat) & καρφιά/γωνία (pins/cleat) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Ύψος γάντζου (S31660) Hook profile height (S31660) Sw- 3mm Sw -31 mm Sh- 12mm Sh- 8mm 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces xx(right) AND xx (left) Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 Κιτ αντικρυσµάτων κλειδαριάς γωνιακής S650 Set of keepers S650 corner edition Ανοξείδωτα λαµάκια για γωνιακά αντικρύσµατα S650 Inox plates for S650 corner keepers Ανοξείδωτος οδηγός Stainless steel guide 4 τµχ./φύλλο 4 pcs/sash 2+2 ζεύγη- pairs 2 σετ- sets 1 σετ- set 4 τµχ.- pcs Fw- 102mm (ανά πλευρά/ each side) Fw mm (ανά πλευρά/ each side) 84

85 Κοπές προφίλ - Profile cuttings Κοπές εξαρτηµάτων-accessory cuttings Κωδικός-Code Εξάρτηµα Accessory Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension 3 τµχ.-pcs/ 800mm Ύψος τζαµιού Glazing height (Gh) Πρόσθετο προφίλ (S31639) (S31639) Sh-31 mm Fw mm Fw2-3 mm Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Aµορτισέρ φύλλου S650 Shock absorber for sash S650 Εξωτερικό στοπ 20mm External Stopper 20 mm Fw/2400mm τµχ.pcs 4 τµχ.-pcs 1τµχ. ανά κινούµενο φύλλο/ 1 piece per movable sash Πρόσθετο προφίλ (S31642) (S31642) Fw+4 mm (right) AND (left) Κεντρικό στεγανωτικό Central seal 1+1 ζεύγος/ pair Πρόσθετο προφίλ (S31698) (S31698) Fh - 76 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 Ελαστικό για κανάλι οδηγού Frame guide gasket 4* (Fh-98.3) 2* (Fh- 106mm) Πρόσθετο προφίλ (S30678) (S30678) Πρόσθετο προφίλ (S30680) (S30680) Πρόσθετο προφίλ (S31662) (S31662) Sh-12 mm Sh-12 mm Sh-12 mm XX Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 Ελαστικό γωνιακού µπινιού Gasket for corner adjoining profile Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type 8* (Sw+Sh) 2* (Fh-150) (ανά πλευρά/each side) 10* (Fh-150) 6*(Fw/2) ανά πλευρά /each side 4* (Fw/2) ανά πλευρά /each side 4*Sh Fw/200 pcs Τάπα υδατολεκάνης S650 Water collector end cap for S650 1 Ζεύγος - pair Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S per for every S31639 connection (Over 7m) Αντάπτορας εκροής υδατολεκάνης Φ50 S31639 Drainage pipe adaptor Φ50 for S31639 [Fw/2000] pcs Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 Ζεύγος - pair S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 85

86 B ROLLER 25 mm A 4d Αποστάτης Ø25 σταθ.φύλλου Spacer Ø25 for fixed sash Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο µε σταθερά (ΣΥΡΟΜΕΝΟ ΜΕΣΑ) Corner typology with four horizontal sliding sashes with fixed ( SLIDING ΙΝSIDE) ΑΡΙΣΤΕΡΟ-LEFT ΔΕΞΙ-RIGHT B S31680 S31688 S30658 S S30669 Gh S30669 S30652 Sh Fh S S S

87 B A 4d Τετράφυλλο Γωνιακό Επάλληλο Συρόµενο µε σταθερά (ΣΥΡΟΜΕΝΟ ΜΕΣΑ) Corner typology with four horizontal sliding sashes with fixed (SLIDING ΙΝSIDE) Fw1 S S S S30669 S31670 S S30652 S S ,2x55mm XX S30652 S S XX S31698 S31670 S Fw S31660 S

88 Κοπές προφίλ - Profile cuttings Κωδικός-Code Εξάρτηµα Accessory Κοπές εξαρτηµάτων-accessory cuttings Περιγραφή Description Ποσότητα-Quantity Πλάτος άνω οδηγού (S31680) Upper frame rail width (S31680) Πλάτος κάτω οδηγού (S31670) Lower frame rail width (S31670) Ύψος πλαϊνού οδηγού (S31670) Side frame rail height (S31670) Fw Fw Fh-59.4 mm 1 τεµ./πλευρά piece/side 1 τεµ./πλευρά piece/side Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ45.6mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ45.6mm Γωνία σύνδεσης µηχανική Mechanical corner cleat 10.3Χ25.2mm Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ25.2mm 2 τµχ.- pieces ή / or 2 τµχ.- pieces (2 καρφιά/γωνία) 2 τµχ.- pieces ή / or 2 τµχ.- pieces Πρόσθετο άνω οδηγού (S31688) of upper frame (S31688) Πρόσθετο άνω οδηγού (S30669) upper frame (S30669) Fw mm Fw/ mm Fw/2-7.5 mm 1 τεµ./πλευρά piece/side 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3Χ7.7mm Τακάκι τζαµιού Setting block Corner typology connector S x5mm Γωνία σύνδεσης γωνιακού 2 τµχ.- pieces *Mόνο σε χρήση µε πρεσαριστές γωνίες *Use only along crimp corner cleat 40 τµχ.- pieces 2 pairs - ζεύγη Πρόσθετο κάτω οδηγού (S30669) lower frame (S30669) Fw/ mm Fw/2-5.5 mm 1 τεµ./πλευρά pieces/side 1 τεµ./πλευρά pieces/side Corner typology connector S650 45x5mm Γωνία σύνδεσης γωνιακού 1 pair - ζεύγος Πρόσθετο πλαϊνού οδηγού (S30669) side frame (S30669) Ύψος φύλλου (Sh) Sash height (Sh) Fh mm Fh mm formula for reference while profile cutting (right) AND (left) Corner typology connector S650 25x5mm Γωνία σύνδεσης γωνιακού Σύνδεσµος σόκορης σύνδεσης 90 degrees cut sash connector Τάπα αγκίστρου Hook profile end cap 1 pair - ζεύγος 2 σετ-sets 2+2 ζεύγη - pairs Πλάτος φύλλου (Sw) Sash width (Sw) Fw/ mm formula for reference while profile cutting Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7, : 2 καρφιά/γωνία (pins/cleat) & καρφιά/γωνία (pins/cleat) Πλάτος άνω προφίλ φύλλου (S30658) Sash profile width (S30658) Πλάτος κάτω προφίλ φύλλου (S30652) Sash profile width (S30652) Ύψος προφίλ φύλλου (S30652) Sash profile height (S30652) Ύψος γάντζου (S31660) Hook profile height (S31660) Sw- 3mm Sw -31 mm Sh- 12mm Sh- 8mm 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces 4 τεµ.-pieces xx (right) AND xx (left) Ανοξείδωτο ράουλο Φ25 Stainless steel guide Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ αντικρυσµάτων κλειδαριάς γωνιακής S650 Set of keepers S650 corner edition Ανοξείδωτα λαµάκια για γωνιακά αντικρύσµατα S650 Inox plates for S650 corner keepers Ανοξείδωτος οδηγός Stainless steel guide 4 τµχ./φύλλο 4 pcs/sash 1+1 ζεύγη- pairs 1 σετ- set 4 τµχ.- pcs Fw- 102mm (ανά πλευρά/ each side) 88

89 Κοπές προφίλ - Profile cuttings Κοπές εξαρτηµάτων-accessory cuttings Κωδικός-Code Εξάρτηµα Accessory Περιγραφή Description Ποσότητα-Quantity Πλάτος τζαµιού Glazing width (Gw) Sw-33.4 mm Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension 3 τµχ.-pcs/ 800mm Ύψος τζαµιού Glazing height (Gh) Sh-31 mm 2+2 τεµ.-pieces Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Εξωτερικό στοπ 20mm External Stopper 20 mm Fw/2400mm τµχ.pcs 1τµχ. ανά κινούµενο φύλλο/ 1 piece per movable sash Πρόσθετο προφίλ (S31639) (S31639) Fw mm Fw2-3 mm (right) AND (left) Κεντρικό στεγανωτικό Central seal 1+1 ζεύγος/ pair Πρόσθετο προφίλ (S31642) (S31642) Fw+4 mm Ελαστικό άγκιστρου No6 Sealing gasket Mohair sweep No6 4* (Fh-98.3) Πρόσθετο προφίλ (S31698) (S31698) Πρόσθετο προφίλ (S30678) (S30678) Fh - 76 mm Fw/ mm Fw/ mm Sh-12 mm (ανά πλευράeach side) XX Ελαστικό τζαµιού S650 Glazing gasket S650 Αποστατικό κύλισης Sliding spacer Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Βουρτσάκι TRIFIN No.6 Brush TRIFIN No.6 8* (Sw+Sh) 2* (Fh-150) (ανά πλευρά/each side) 10* (Fh-150) 6*(Fw/2) ανά πλευρά /each side 4* (Fw/2) ανά πλευρά /each side Πρόσθετο προφίλ (S30680) (S30680) Sh-12 mm Ελαστικό γωνιακού µπινιού Gasket for corner adjoining profile 4*Sh Πρόσθετο προφίλ (S31662) (S31662) Sh-12 mm Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type Τάπα υδατολεκάνης S650 Water collector end cap for S650 Fw/200 pcs 1 Ζεύγος - pair Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S per for every S31639 connection (Over 7m) Αντάπτορας εκροής υδατολεκάνης Φ50 Drainage pipe adaptor Φ50 for S31639 [Fw/2000] pcs Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap 1 pair/ S31678 profile Ελαστικό subsil S31642 Gasket for S31642 subsil Fw Αποστάτης Φ25 σταθ.φύλλου Spacer Ø25 for fixed sash 2τεµ.- pieces ανα σταθερό φύλλο per fixed Αποστατικό κύλισης για S650 Spacers for S650 1 set per moving sash 1 σετ ανά κινούµενο φύλλο 89

90 Sashes with 36mm Glazing width - Standard frame 2 Bh S31702 glazing bead - Cutting list sashes with one interlocking profile Sw lock Bw lock xx Bh Bh 36mm Sh Bh 1 Bw lock 36mm Bw Sw lock lock CUTTING PER SASH ACCESSORIES Bw lock = Sw -57mm Bh= Sh -56.4mm 2 pcs 1 pcs xx (right) xx (leſt) black anodized -45 natural anodized -33 Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό* S650 pair of handles right/leſt side* set Bh 1 = 858.6mm Bh 2 = Sh -1165mm 1 pcs 1 pcs xx black anodized -45 natural anodized S31702 machined glazing bead for S650 handle Κατεργασµένο πηχάκι S31702 για χειρολαβή S650 1 piece per handle kit/ 1 τεµάχιο ανά κιτ κλειδώµατος Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 90

91 Sashes with 36mm Glazing width Standard frame S31702 glazing bead - Cutting list sashes with 2 interlocking profiles Sw lock Bw lock Bw mid Bw middle Bh 36mm Sh Sw middle CUTTING PER SASH: ACCESSORIES Bw mid = Sw -50mm Bh= Sh -56.4mm 2 pcs 2 pcs Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 91

92 Sashes with 36mm Glazing width Flat frame 2 Bh S31702 glazing bead - Cutting list sashes with one interlocking profile Sw lock Bw lock xx Sh Bh 36mm Bh Bh 1 Bw lock 36mm Bw Sw lock lock CUTTING PER SASH ACCESSORIES Bw lock = Sw -57mm Bh= Sh -80mm 2 pcs 1 pcs xx (right) xx (leſt) black anodized -45 natural anodized -33 Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό* S650 pair of handles right/leſt side* set Bh 1 = 858.6mm Bh 2 = Sh mm 1 pcs 1 pcs xx black anodized -45 natural anodized S31702 machined glazing bead for S650 handle Κατεργασµένο πηχάκι S31702 για χειρολαβή S650 1 piece per handle kit/ 1 τεµάχιο ανά κιτ κλειδώµατος Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 92

93 Sashes with 36mm Glazing width Flat frame S31702 glazing bead - Cutting list sashes with 2 interlocking profiles Sw lock Bw lock Bw mid Bh Bw Sw middle middle Sh 36mm CUTTING PER SASH: ACCESSORIES Bw mid = Sw -50mm Bh= Sh -80mm 2 pcs 2 pcs Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 93

94 Sashes with 36mm Glazing width Standard frame New minimal handle S31702 glazing bead - Cutting list sashes with one interlocking profile 2 Bh Sw lock Bw lock Bh xx Sh Bh Bh 36mm 1 Bw lock 36mm Bw Sw lock lock CUTTING PER SASH: ACCESSORIES Bw lock = Sw -57mm Bh= Sh -56.4mm 2 pcs 1 pcs xx (right) xx (leſt) black anodized -45 natural anodized -33 S650 pair of minimal handles right/leſt side Κιτ µίνιµαλ χειρολαβών κλειδαριάς S650 δεξί/αριστερό set Bh 1 = 855.6mm Bh 2 = Sh -1168mm 1 pcs 1 pcs xx black anodized -45 natural anodized S31716 machined glazing bead for S650 minimal handle Κατεργασµένο πηχάκι S31716 για µίνιµαλ χειρολαβή S650 1 piece per handle kit/ 1 τεµάχιο ανά κιτ κλειδώµατος Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 94

95 Sashes with 36mm Glazing width Standard frame New minimal handle S31702 glazing bead - Cutting list sashes with 2 interlocking profiles Sw lock Bw lock Bh Bw mid Bw middle Bh Sh 36mm Sw middle CUTTING PER SASH: ACCESSORIES Bw mid = Sw -50mm Bh= Sh -56.4mm 2 pcs 2 pcs Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 95

96 Sashes with 36mm Glazing width Flat frame New minimal handle S31702 glazing bead - Cutting list sashes with one interlocking profile 2 Bh Sw lock Bw lock Bh xx Bh 36mm Bw lock Bh Sh Bw Sw lock lock CUTTING PER SASH: ACCESSORIES Bw lock = Sw -57mm Bh= Sh -80mm 2 pcs 1 pcs xx (right) xx (leſt) black anodized -45 natural anodized -33 S650 pair of minimal handles right/leſt side Κιτ µίνιµαλ χειρολαβών κλειδαριάς S650 δεξί/αριστερό set Bh 1 = 855.6mm Bh 2 = Sh mm 1 pcs 1 pcs xx black anodized -45 natural anodized S31716 machined glazing bead for S650 minimal handle Κατεργασµένο πηχάκι S31716 για µίνιµαλ χειρολαβή S650 1 piece per handle kit/ 1 τεµάχιο ανά κιτ κλειδώµατος Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 96

97 Sashes with 36mm Glazing width Flat frame New minimal handle S31702 glazing bead - Cutting list sashes with 2 interlocking profiles Sw lock Bw lock Bh Bw mid Bh Bw Sw middle middle Sh 36mm CUTTING PER SASH: ACCESSORIES Bw mid = Sw -50mm Bh= Sh -80mm 2 pcs 2 pcs Setting block for 36mm glazing width Τακάκι υάλωσης 36mm 1 τµχ/ 500mm περιµετρικά 1 piece/ 500mm perimetrically minimum 24pcs 97

98 98

99 Sash dimension constraints Περιορισµοί διαστάσεων φύλλων 99

100 Sash Height (m) Maximum Sash Dimensions For Given Glass Thickness 4, ,9 3,8 28 3,7 3,6 3,5 3,4 3,3 3,2 3,1 3,0 2,9 2,8 2,7 2,6 2,5 2,4 2,3 2,2 2,1 2,0 1,9 1,8 1,7 1,6 1,5 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 Sash Width (m)

101 Ix=61 Ix=

102 Ix=582 Ix=

103 Ix=355 Ix=

104 104

105 Accessories - Gaskets Εξαρτήµατα - Ελαστικά 105

106 Αλουµίνιο- Aluminium Τεµάχιο Piece Αλουµίνιο- Aluminium Τεµάχιο Piece Αλουµίνιο- Aluminium Τεµάχιο Piece Γωνία σύνδεσης πρεσαριστή Crimp corner cleat 10.3x7.7mm Γωνία σύνδεσης µηχανική 10.3x25.2mm Mechanical corner cleat 10.3x25.2mm Γωνία σύνδεσης µηχανική 10.3x45.6mm Mechanical corner cleat 10.3x45.6mm Αλουµίνιο- Aluminium Τεµάχιο Piece Αλουµίνιο- Aluminium Τεµάχιο Piece Πολυαµίδιο - Polyamide Σετ Set Γωνία σύνδεσης πρεσαριστή καρφωτή Crimp nail cleat 10.3x45.8 Γωνία σύνδεσης πρεσαριστή καρφωτή Crimp nail cleat 10.3x (Δεξί-Right) (Αριστερό-Left) Κεντρικό Στεγανωτικό Central Seal Πολυαµίδιο - Polyamide Τεµάχιο Piece Πολυαµίδιο - Polyamide Τεµάχιο Piece Πολυαµίδιο - Polyamide Σετ Set *ΓΙΑ ΣΤΑΘΕΡΗ ΤΥΠΟΛΟΓΙΑ *FOR FIXED Τακάκι τζαµιού S650 S650 setting block Γωνία σύνδεσης µηχανική 10.3x25.2mm Mechanical corner cleat 10.3x25.2mm Σύνδεσµος σόκορης σύνδεσης φύλλου 90 degrees sash connector Πολυαµίδιο - Polyamide Pair Ζεύγος Πολυαµίδιο - Polyamide Σετ Set Γαλβανισµένος Χάλυβας Galvanised Steel Τεµάχιο Piece Τάπα µπινιού φιλητού Meeting profiles cap Τάπα αγκίστρου Hook profile end cap Πείρος καρφωτών γωνιών συνδ. 4,5x7,1 Nail corner pin 4,5x7,1 106

107 Χάλυβας Steel Τεµάχιο Piece inox Τεµάχιο Piece Πολυαµίδιο - Polyamide Set Σετ 4pcs Τµχ. 25mm Καρφωτικό για πείρο Pin center punch Ανοξείδωτο ράουλο Φ25mm Ø25mm Stainless steel guide Αποστατικό κύλισης για S650 Spacers for S Πολυαµίδιο - Polyamide Stainless steel- Inox Πολυαµίδιο - Polyamide Stainless steel- Inox TPO Τεµάχιο Piece Κιτ αντικρυσµάτων κλειδαριάς S650 Set of keepers S650 Κιτ αντικρυσµάτων κλειδαριάς γωνιακής Set of keepers S650 corner edition Aµορτισέρ φύλλου S650 Manual Shock absorber for sash S650 Manual ABS Τεµάχιο Piece (Δεξί-Right) φυσική ανοδίωση-natural anodised (Αριστερό-Left) φυσική ανοδίωση-natural anodised (Δεξί-Right) φυσική ανοδίωση-natural anodised (Αριστερό-Left) φυσική ανοδίωση-natural anodised inox Επέκταση βαλβίδας απορροής Φ12 Drainage valve R12 extension Τεµάχιο Piece 2m (Δεξί-Right) Μαύρη ανοδίωση-black anodised (Αριστερό-Left) Μαύρη ανοδίωση-black anodised Αλουµίνιο - Aluminium Pair Ζεύγος (Δεξί-Right) Μαύρη ανοδίωση-black anodised (Αριστερό-Left) Μαύρη ανοδίωση-black anodised Αλουµίνιο - Aluminium Pair Ζεύγος Ανοξείδωτη σχάρα S31639 Steel Grating S31639 Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side Κιτ χειρολαβών κλειδαριάς S650 δεξί/αριστερό S650 pair of handles right/left side 107

108 Τεµάχιο Piece inox Βέργα 6m Bar 6m EPDM Μέτρα Meters Εξωτερικό στοπ 20mm External Stopper 20 mm Ανοξείδωτος οδηγός Stainless steel guide Ελαστικό subsil S31642 Gasket for S31642 subsil EPDM Μέτρα Meters EPDM Μέτρα Meters EPDM Μέτρα Meters Ελαστικό τζαµιού S650 Glazing gasket S650 Ελαστικό άγκιστρου Sealing gasket Ελαστικό οδηγών Gasket for frame rails EPDM Μέτρα Meters EPDM Μέτρα Meters EPDM Μέτρα Meters Ελαστικό γωνιακού µπινιού Gasket for corner adjoining profile Αποστατικό κύλισης Sliding spacer Ελαστικό χαµηλού οδηγού S650 Decorative gasket for S650 flat frame Βουρτσάκι Μέτρα Meters ABS Τεµάχιο Piece PUR/PIR Βέργα Bar 2.4m Μήκος Length Βουρτσάκι TRIFIN No.7 Brush TRIFIN No.7 Εξωτερική βαλβίδα αντεπιστροφής τύπου SV-E External flap valve SV-E type Θερµοµονωτικό πάνελ απορροών για S31646 Insulation panel for S31646 flat frame drainage 108

109 PUR/PIR Βέργα Bar 2.4m Μήκος Length Aluminium Set Σετ Aluminium Ζεύγος Pair Θερµοµονωτικός τριπλός οδηγός απορροών PHONOTHERM PHONOTHERM Insulation panel for 3-track flat frame's drainage Τάπα υδατολεκάνης S650 Water collector end cap for S650 Ζεύγος ενωτικών υδατολεκάνης S31639 Connector for S650 water collector S Polyamide O-ring Τεµάχιο Piece Aluminium Ζεύγος Pair Πολυαµίδιο - Polyamide Pair Ζεύγος Αντάπτορας εκροής Φ50 για υδατολεκάνη S31639 Drainage pipe adaptor Φ50 for S x Polyamide Τεµάχιο Piece Τάπα υδατολεκάνης τριπλού οδηγού S650 Water collector end cap for triple-track subsil S Aluminium Ζεύγος Pair Τάπα ενισχυµένου γάντζου S31678 Enhanced interlocking profile end cap Aluminium Ζεύγος Pair Ταπες Φ11 άσπρες µαύρες End cover Φ11 polyamide white-black Corner typology connector S650 25x5mm Γωνία σύνδεσης γωνιακού S650 25x5mm Corner typology connector S x5mm Γωνία σύνδεσης γωνιακού S x5mm Aluminium Ζεύγος Pair (right) (left) Πολυαµίδιο - Polyamide Ζεύγος Pair Πολυαµίδιο - Polyamide Σετ Set Corner typology connector S650 45x5mm Γωνία σύνδεσης γωνιακού S650 45x5mm Τάπα αγκίστρου για φύλλο S31690 Hook profile end cap for sash S31690 Σύνδεσµος χαµηλού οδηγού S31646 Low frame S31646 connector 109

110 Πολυαµίδιο - Polyamide Stainless steel- Inox ΧΧ 256 Τεµάχιο Piece Τεµάχιο Piece Αντικρύσµατα φιλητού S650 Set of keepers for S650 meeting stile Βlack anodized -45 Νatural anodized -33 Κατεργασµένο πηχάκι S31716 για µίνιµαλ χειρολαβή S650 S31716 machined glazing bead for S650 minimal handle Τακάκι υάλωσης 36mm Setting block for 36mm glazing width Πολυαµίδιο - Polyamide Tάπες αγκίστρου για πολυφυλλα Interlocking profile end caps for multitrack frames 110

111 General Information Γενικές Πληροφορίες 111

112 Γενικές Πληροφορίες 1. Το αλουµίνιο ως δοµικό υλικό General Information 1. Aluminium as a fabrication material Με την µέθοδο της διέλασης το αλουµίνιο έχει την δυνατότητα να δηµιουργεί πολύπλοκες διατοµές µε ανοχές ακριβείας. Το αλουµίνιο µπορεί να µορφοποιηθεί σε πραγµατικά απεριόριστο αριθµό µοναδικών προφίλ, καθένα από τα οποία ικανοποιεί ειδικές δοµικές και αισθητικές απαιτήσεις. Αυτή η ικανότητα του υλικού να προσφέρει απέριττες και καλαίσθητες λύσεις σε ιδιαίτερα πολύπλοκα σχεδιαστικά προβλήµατα το οδήγησε στην ηγετική θέση που κατέχει σήµερα. Το αλουµίνιο επιλέγεται για το εξωτερικό των κτιρίων γιατί είναι σταθερό, ανθεκτικό στη διάβρωση και ελαφρύ µέταλλο. Μια από τις πιο δελεαστικές ιδιότητες του αλουµινίου για τον µηχανικό, είναι ο καταπληκτικός λόγος αντίστασης/βάρους. Στα 2 2,7 gr/cm, το αλουµίνιο είναι 66% πιο ελαφρύ από τον χάλυβα. Επίσης είναι ανθεκτικό σε ψαθυρή θραύση. Όταν γίνεται σύγκριση µεταξύ κατασκευών αλουµινίου και κατασκευών χάλυβα, ο µεγαλύτερος συντελεστής ελαστικότητας του αλουµινίου σηµαίνει ότι ο λόγος βάρους 1:2 επιτυγχάνεται εύκολα. Ακόµη, µπορεί να κατεργαστεί µε υψηλές ταχύτητες κοπής και οι συγκολλητές συνδέσεις δεν είναι απαραίτητες. Αυτά τα πλεονεκτήµατα συµβάλλουν στην µείωση των χρόνων κατασκευής. Τα προφίλ που συνθέτουν τα συστήµατα της Alumil είναι από κράµα ΕΝ AW 6060 σύµφωνα µε το εναρµονισµένο πρότυπο (ΕΝ) Τα µηχανικά χαρακτηριστικά συµµορφώνονται µε το πρότυπο ΕΝ 755-2, µε 2 συντελεστή ελαστικότητας 70kN/mm. Οι ανοχές βασίζονται στο ΕΝ Επαφή µε άλλα υλικά 2.1 Μέταλλα Όταν δύο µέταλλα µε διαφορετική ηλεκτροαρνητικότητα (electronegativity) έρχονται σε επαφή σε υγρό περιβάλλον, το πιο ηλεκτροαρνητικό από τα δύο, µέταλλο, υφίσταται µια ηλεκτρική και οξειδωτική τάση. Το αλουµίνιο είναι περισσοτερό ηλεκτροαρνητικό συγκρινόµενο µε τα άλλα µέταλλα. Ο εκτεθειµένος (απροστάτευτος) χάλυβας, οξειδώνεται και επιτίθεται στο αλουµίνιο. Για να αποφευχθεί η διάβρωση του αλουµινίου, θα πρέπει να τοποθετείται µεταξύ των δύο µετάλλων ένα µονωτικό διαχωριστικό. Αντιθέτως, η επαφή µε τον ανοξείδωτο χάλυβα, από όσα γνωρίζουµε µέχρι σήµερα, δεν φαίνεται να βλάπτει το αλουµίνιο. Η επαφή µε τον χαλκό και τα κράµατά του είναι εξαιρετικά επιζήµια για το αλουµίνιο και η προστασία µε επιφανειακή µόνωση αυτών των δύο υλικών απαιτείται. Τέλος και ο µόλυβδος είναι πιο ηλεκτροθετικός από το αλουµίνιο και θα πρέπει να µονώνεται επίσης. 2.2 Ξύλο Τα περισσότερα είδη ξυλείας δεν έχουν επιβλαβείς επιπτώσεις στο αλουµίνιο. Ορισµένα είδη ξυλείας όµως, όπως η δρύς και η καρυδιά, παράγουν οξέα τα οποία προσβάλλουν και φθείρουν το αλουµίνιο. Αυτά τα φαινόµενα παρατηρούνται κυρίως σε συνθήκες αυξηµένης υγρασίας στο περιβάλλον ή όταν το ξύλο δεν είναι αρκετά στεγνό. Συνιστάται η µόνωση µε την χρήση ασφαλτούχου χρώµατος. Επίσης όταν το ξύλο υποβάλλεται σε επεξεργασίες για την προφύλαξή του από την υγρασία και τα έντοµα, θα πρέπει να ελέγχεται ότι οι χηµικές ουσίες που χρησιµοποιούνται για την κατεργασία δεν είναι επιβλαβείς για το αλουµίνιο. Προϊόντα που στην σύνθεσή τους περιέχεται στεατικός χαλκός, άλατα υδραργύρου και φθοριούχες ενώσεις, είναι πολύ επιβλαβή για το αλουµίνιο και θα πρέπει να αποφεύγονται. 2.3 Ασβέστης/Τσιµέντο Aluminium has the capability of being extruded into complex shapes to exact tolerances. Aluminium can be formed into literally thousands of unique profiles, each one able to meet a number of specific structural and aesthetic requirements. It is this capability to provide simple elegant solutions to extremely complex design problems that has led to aluminium's enduring appeal. Aluminium is chosen for outdoor use because it is a stable, corrosion-resistant and light weight metal. One of aluminium's primary appeals to a specifier is its exceptional strength to weight ratio. At 2.7g/cm2, aluminium is 66% lighter than steel. It is also far less susceptible to brittle fractures. Indeed, when aluminium and steel structures are compared, aluminium's greater modulus of elasticity means that weight ratios of 1:2 are easily attained. It can also be processed at high cutting speeds and welded connections are not necessary. These advantages help to reduce fabrication time. Alumil constructions are realized with aluminium profiles extruded in the alloy EN AW 6060 according to EN The mechanical characteristics conform to the standard EN 755-2, with a modulus of elasticity of 70GPa. The tolerances are based on EN Contact with other materials 2.1 Metals When two metals of differing electro-negativity values come into contact in humid conditions, an electrical couple is formed giving rise to oxidizing effects at the expense of electro-negative metal of the couple. In order to avoid severe corrosion effects, an insulating barrier should be placed between the two metals. Contact with stainless steel has not been found to be harmful to aluminium to date. Contact with copper and its alloys is extremely harmful to aluminium. It is absolutely necessary to insulate these two metals. Lead should be insulated as well. 2.2 Timber Most timbers have no harmful effects on aluminium. Some such as walnut however, produce acids which attack and damage aluminium. These effects occur especially in humid conditions or when the timber is not sufficiently dry. Insulation is recommended by using a bituminous paint. When you treat timber against humidity and insects you should check that the chemical substances used in the treatment are not harmful to aluminium. Products containing copper salts, mercury salts, and fluoride compounds are very harmful to aluminium and should be avoided. 2.3 Lime/Cement In humid conditions, limestone or cement reacts with aluminium (even when anodized) revealing superficial white spots on the surface of the metal after cleaning. It is advisable to protect the aluminium during installation with ALUMIL protective foil. Σε συνθήκες υγρασίας, ο ασβέστης ή το τσιµέντο αντιδρούν µε το αλουµίνιο (ακόµη και όταν είναι ανοδιωµένο) αποκαλύπτοντας επιφανειακές λευκές κηλίδες στην επιφάνεια του µετάλλου µετά τον καθαρισµό. Συνιστάται να προστατεύεται το αλουµίνιο κατά την τοποθέτηση µε το προστατευτικό φιλµ της Alumil. 112

113 3. Επιφανειακή επεξεργασία Είναι διαθέσιµα τα παρακάτω χρώµατα: Αποχρώσεις ανοδίωσης: Φυσικό µατ χρώµα Μπρούτζινο χρώµα Ειδικές αποχρώσεις ανοδίωσης Η διαδικασία ανοδίωσης γίνεται σύµφωνα µε τις προδιαγραφές της EWAA-EURAS. Χρώµατα ηλεκτροστατικής βαφής: Λευκό Καφέ Χρώµατα RAL Χρώµατα SABLE Η διαδικασία της ηλεκτροστατικής βαφής γίνεται σύµφωνα µε τις προδιαγραφές της Qualicoat. 4. Αποθήκευση Για την αποφυγή επιφανειακών φθορών πρέπει να παίρνονται οι παρακάτω προφυλάξεις: 4.1 Τα προφίλ να αποθηκεύονται σε χώρο που δεν υπάρχει υγρασία 4.2 Να αποφεύγεται οποιαδήποτε επαφή µε χάλυβα, προστατεύοντας τα προφίλ µε χαρτί συσκευασίας ή πλαστική µεµβράνη. Σε υγρές περιοχές σκουριά και ρινίσµατα χάλυβα µπορούν να προκαλέσουν φθορές στην επιφανειακή επεξεργασία. 4.3 Τα προφίλ πρέπει να αποθηκεύονται σε οριζόντια θέση µε τρόπο που να αποκλείεται η πιθανότητα φθοράς ή γρατσουνίσµατος κατά την µετακίνησή τους. 4.4 Τα προφίλ να αποθηκεύονται συσκευασµένα. 5. Συντήρηση του αλουµινίου Τόσο το ανοδιωµένο όσο και το ηλεκτροστατικά βαµµένο αλουµίνιο, πρέπει να καθαρίζονται σε τακτά διαστήµατα. Σε ηµιαστικές µη παραθαλάσσιες περιοχές που δεν επηρεάζονται από επιθετικά περιβαλλοντικά φαινόµενα όπως ατµοσφαιρική ρύπανση ή αλατώδες περιβάλλον, ο καθαρισµός µπορεί να γίνεται µαζί µε τον καθαρισµό των τζαµιών. Για τον καθαρισµό του αλουµινίου συνιστάται η χρήση χλιαρού νερού και ενός «µαλακού» απορρυπαντικού που να µην είναι όξινο και να µην περιέχει αµµωνία. Μετά, πρέπει να ξεβγάζεται επιµελώς µε νερό και να στεγνώνεται µε ένα µαλακό απορροφητικό πανί. Σε αστικές ή παραθαλάσσιες περιοχές, ο καθαρισµός του αλουµινίου πρέπει να γίνεται πιο συχνά και µε πολύ µεγάλη επιµέλεια. Οι επιφάνειες αλουµινίου που δεν εκτίθενται στην βροχή πρέπει να καθαρίζονται µε µεγαλύτερη συχνότητα από τις εκτεθειµένες στην βροχή. Αν το νερό και τα µαλακά απορρυπαντικά δεν επαρκούν για τον καλό καθαρισµό του αλουµινίου, υπάρχουν και ειδικά για το αλουµίνιο απορρυπαντικά. Αυτά τα απορρυπαντικά περιέχουν ελαφρώς λειαντικά ψήγµατα και µπορούν να χρησιµοποιηθούν σε συνδυασµό µε ένα συνθετικό πανί καθαρισµού. Σε όλες τις περιπτώσεις είναι πολύ σηµαντικό να ξεπλένονται καλά οι επιφάνειες και να στεγνώνονται επιµελώς, ειδικά οι γωνίες και τα προφίλ που έρχονται σε επαφή µε το έδαφος. Για την προστασία και την επιµήκυνση του κύκλου ζωής του αλουµινίου, όλα τα προφίλ που βάφονται στα βαφεία της ΑLUMIL υποβάλλονται σε βελτιωτική επεξεργασία επιφάνειας SEASIDE CLASS, διαθέσιµο από την ALUMIL. 3. Surface treatment The following colours are available: Anodised finish: Natural colour etched Bronze colour Special anodised colours The anodising process is carried out according to the EWAA- EURAS regulations. Painted finish: White Brown RAL colours Sable colours The painting process is carried out in accordance to Qualicoat regulations. 4. Storage To avoid superficial damage the following precautions should be taken: 4.1 Store the profiles in a dry area 4.2 Avoid any contact with steel by protecting the profiles with wrapping paper or plastic foil. In humid areas rust and steel burr can damage the surface finish. 4.3 Store the profiles horizontally in such a way as to eliminate the possibility of damaging or scratching the profiles while removing them. 4.4 Store the profiles in batches. 5. Aluminium maintenance Both anodised and painted aluminium should be cleaned on a regular basis. For urban not littoral areas that are not subjected to aggressive elements like air pollution or salty air, it is sufficient to clean the aluminium whenever you clean the glass. Warm water should be used with a dilute of a nonaggressive, non-acetous detergent without ammonia for cleaning the aluminium. Then you should thoroughly rinse the aluminium with clear water and dry using an absorbing cloth. In urban areas or areas near to the sea, the aluminium should be cleaned more often and more thoroughly. Areas that are not exposed to rainfall should be cleaned more frequently than other surfaces. If water and mild detergents are not enough to clean the aluminium fenestrations there are detergents that have been specially developed for aluminium surfaces. These detergents contain light abrasive elements and can be used with a synthetic cleaning cloth. In all cases it is important to completely rinse surfaces with clear water and dry them thoroughly, especially the corners and the bottom profile. In order to protect and increase the life cycle of the aluminium, it may be treated with a very thin clear coat of water resistant film available from ALUMIL. 113

114 Χρήσιµα Ευρωπαϊκά πρότυπα και προδιαγραφές Useful European standards and reference material EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN EN Θερµικές γέφυρες σε κτιριακές κατασκευές - Ροές θερµότητας και επιφανειακές θερµοκρασίες - Μέρος 1-2: Thermal bridges in building construction - Heat flows and surface temperatures - Detailed calculations (ISO 10211:2007) Parts 1-2 Αλουµίνιο και κράµατα αλουµινίου - Διελασµένο προφίλ ακριβείας από κράµατα EN AW-6060 και EN AW Μέρος 1: Τεχνικές συνθήκες για έλεγχο και παράδοση Aluminium and aluminium alloys - Extruded precision profiles in alloys EN AW-6060 and EN AW Part 1: Technical conditions for inspection and delivery Αλουµίνιο και κράµατα αλουµινίου - Διελασµένο προφίλ ακριβείας από κράµατα EN AW-6060 και EN AW Μέρος 2: Ανοχές διαστάσεων και µορφή Aluminium and aluminium alloys - Extruded precision profiles in alloys EN AW-6060 and EN AW Part 2: Tolerances on dimensions and form Δυνάµεις χειρισµού - Μέθοδος δοκιµής - Μέρος 1-2 Operating forces - Test method - Part 1: Windows Part 2: Doors Υαλοπετάσµατα - Αεροδιαπερατότητα - Απαιτήσεις επιδόσεων και ταξινόµηση Curtain walling - Air permeability - Performance requirements and classification Υαλοπετάσµατα - Αεροπερατότητα - Μέθοδος δοκιµής Curtain walling - Air permeability - Test method Υαλοπετάσµατα - Υδατοστεγανότητα - Απαιτήσεις απόδοσης και ταξινόµηση Curtain walling - Watertightness - Performance requirements and classification Υαλοπετάσµατα - Υδατοστεγανότητα - Εργαστηριακή δοκιµή υπό στατική πίεση Curtain walling - Watertightness - Laboratory test under static pressure Υαλοπετάσµατα - Αντίσταση στην ανεµοπίεση - Μέθοδος δοκιµής Curtain walling - Resistance to wind load - Test method Παράθυρα και πόρτες - Αεροπερατότητα - Ταξινόµηση Windows and doors - Air permeability - Classification Παράθυρα και πόρτες - Υδατοπερατότητα - Ταξινόµηση Windows and doors - Watertightness - Classification Παράθυρα και πόρτες - Αντίσταση στην ανεµοπίεση - Ταξινόµηση Windows and doors - Resistance to wind load - Classification Παράθυρα και πόρτες - Αντίσταση στην ανεµοπίεση - Μέθοδος δοκιµής Windows and doors - Resistance to wind load - Test method Παράθυρα και πόρτες - Μηχανική ανθεκτικότητα - Απαιτήσεις και ταξινόµηση Windows and pedestrian doors - Mechanical durability - Requirements and classification Παράθυρα και πόρτες για πεζούς - Ορολογία Windows and pedestrian doors - Terminology Θερµική απόδοση παραθύρων και θυρών - Προσδιορισµός της θερµικής µετάδοσης µε τη µέθοδο θερµής πλάκας - Μέρος 1 Thermal performance of windows and doors - Determination of thermal transmittance by hot box method - Part 1-2 Παράθυρα - Κρούση µε µαλακό και βαρύ σώµα - Μέθοδος δοκιµής, απαιτήσεις ασφαλείας και ταξινόµηση Windows - Soft and heavy body impact - Test method, safety requirements and classification Παράθυρα - Ταξινόµηση µηχανικών ιδιοτήτων - Φορτία που εξασκούνται κάθετα, κατά την στρέψη και κατά την λειτουργία Windows - Classification of mechanical properties - Racking, torsion and operating forces Αερισµός κτιρίων - Δοκιµές επίδοσης συστατικών µερών / προϊόντων για αερισµό κατοικιών - Μέρος 1-8 Ventilation for buildings - Performance testing of components/products for residential ventilation Parts

115 Χρήσιµα Ευρωπαϊκά πρότυπα και προδιαγραφές Useful European standards and reference material EN EN ENV EN EN EN EN EN EN Παράθυρα, πόρτες και εξώφυλλα - Αντίσταση στις εκρήξεις - Απαιτήσεις και ταξινόµηση - Μέρος 1-2 Windows, doors and shutters - Explosion resistance - Requirements and classification Parts 1-2 Παράθυρα, πόρτες και εξώφυλλα - Αντοχή σε εκρήξεις - Μέθοδοι δοκιµής - Μέρος 1-2 Windows, doors and shutters - Explosion resistance - Test method Parts 1-2 Παράθυρα - Συµπεριφορά µεταξύ διαφορετικών κλιµάκων - Μέθοδος δοκιµής Windows - Behaviour between different climates - Test method Ταξινόµηση δοµικών προϊόντων και στοιχείων σχετικά µε την φωτιά - Μέρος 1-5 Fire classification of construction products and building elements Parts 1-5 Ύαλος για δοµική χρήση - Υαλοστάσια ασφαλείας - Δοκιµές για ταξινόµηση της αντίστασης σε πίεση λόγω έκρηξης Glass in building - Security glazing - Testing and classification of resistance against explosion pressure Παράθυρα και πόρτες - Πρότυπο προϊόντος, χαρακτηριστικά επίδοσης - Μέρος 1: Παράθυρα και εξωτερικά συστήµατα θυρών για πεζούς χωρίς χαρακτηριστικά πυραντίστασης ή/και διαρροής καπνού Windows and doors - Product standard, performance characteristics Συστήµατα θυρών και ανοιγόµενα παράθυρα µε χαρακτηριστικά πυραντίστασης ή/και ελέγχου καπνού - Απαιτήσεις και ταξινόµηση Doorsets and openable windows with fire resisting and/or smoke control characteristics - Requirements and classification Παράθυρα - Προσδιορισµός της αντίστασης σε κατακόρυφο φορτίο Windows - Determination of the resistance to racking Παράθυρα - Προσδιορισµός της αντίστασης σε στατική στρέψη Windows - Determination of the resistance to static torsion 115
