ΙΣΤΟΡΙΚΟ ΕΡΓΟΥ. Η κατασκευαστική φάση ολοκληρώθηκε τον Νοέμβριο 2009 Πρώτη εκτίμηση των αποτελεσμάτων το 2010

Transcript

1 Ενεργειακή Αναβάθμιση Κτιρίου Διοίκησης ΚΑΠΕ Σχεδιασμός, Υλοποίηση, Αποτελέσματα. Ανδρέας Ανδρουτσόπουλος Μηχανολόγος Μηχ/κός, MSc Δ/νση Ενεργειακής Αποδοτικότητας Βίκυ Σαγιά Αρχιτέκτων, MSc Δ/νση Αναπτυξιακών Προγραμμάτων «Ενεργειακή αναβάθμιση κτιρίων Το παράδειγμα του κτιρίου διοίκησης του ΚΑΠΕ» Παρασκευή, 17 Δεκεμβρίου Ξενοδοχείο NJV Plaza

2 Κτίριο ιοίκησης

3 ΙΣΤΟΡΙΚΟ ΕΡΓΟΥ Ολοκληρώθηκε ενεργειακή επιθεώρηση του κελύφους και συστημάτων του κτιρίου. Εκπονήθηκε ενεργειακή μελέτη για την επιλογή των βέλτιστων παρεμβάσεων στα υπάρχοντα στοιχεία του κτιρίου. Εξετάστηκαν ώριμες τεχνικές και τεχνολογίες, ευρέως διαθέσιμες στην αγορά Η κατασκευαστική φάση ολοκληρώθηκε τον Νοέμβριο 2009 Πρώτη εκτίμηση των αποτελεσμάτων το 2010

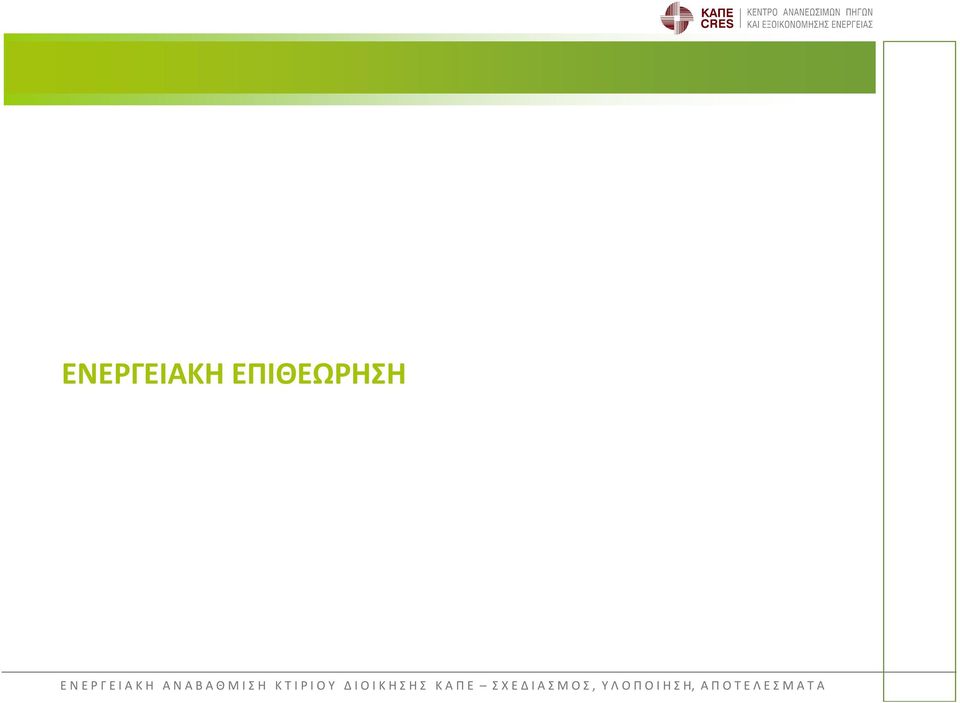

4 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ

5 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ H ενεργειακή επιθεώρηση περιέλαβε: Αποτύπωση θερμικών χαρακτηριστικών του κελύφους Αποτύπωση Η/Μ εγκαταστάσεων Καταγραφή εσωτερικών θερμοκρασιών Καταγραφή ενεργειακών καταναλώσεων

6 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Κτίριο Διοίκησης ΚΑΠΕ Πανταχόθεν ελεύθερο, τοποθετημένο σε προαστιακό ιστό ΠΕΡΙΓΡΑΦΗ ΚΤΙΡΙΟΥ

7 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Κατασκευάστηκε το 1986 Η αρχική χρήση του ήταν κατοικία, σήμερα περιλαμβάνει γραφεία και βοηθητικούς χώρους Ο κύριος άξονάς του είναι προσανατολισμένος από το Βορρά στο Νότο. ΠΕΡΙΓΡΑΦΗ ΚΤΙΡΙΟΥ Β

8 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Αποτελείται από ισόγειο και δύο ορόφους με συνολική επιφάνεια 1400m 2 Η κάτοψη του κτιρίου ελαττώνεται κατά όροφο ΠΕΡΙΓΡΑΦΗ ΚΤΙΡΙΟΥ Το ωράριο του κτιρίου είναι 8:00-20:00 καθημερινά Φιλοξενεί 100 εργαζόμενους και επισκέπτες

9 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Η κατασκευή του κτιρίου είναι συμβατική: διπλή οπτοπλινθοδομή φέρων οργανισμός από οπλισμένο σκυρόδεμα Το 2003 έγινε αντικατάσταση των συρόμενων εξωτερικών κουφωμάτων από μονούς υαλοπίνακες με ξύλινο πλαίσιο σε διπλούς με πλαίσιο αλουμινίου χωρίς θερμοδιακοπή. ΚΕΛΥΦΟΣ

10 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Θερμομόνωση 2 εκ. είχε χρησιμοποιηθεί μόνο σε κάποιους τοίχους πλήρωσης Τα φέροντα στοιχεία, τα δώματα και η κεραμοσκεπή του κτιρίου ήταν αμόνωτα. ΚΕΛΥΦΟΣ Μόνωση στο κενό διπλής τοιχοποιίας Αμόνωτο δοκάρι μετά από απομάκρυνση επιχρίσματος

11 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Θερμογέφυρες : - Γεωμετρικές και κατασκευαστικές - στον φέροντα οργανισμό - στις ακμές ένωσης οριζόντιων και κατακόρυφων στοιχείων - τα πλαίσια των κουφωμάτων ΚΕΛΥΦΟΣ - ΘΕΡΜΟΓΡΑΦΗΣΕΙΣ Δυτική όψη ισογείου

12 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ ΚΕΛΥΦΟΣ - ΘΕΡΜΟΓΡΑΦΗΣΕΙΣ ΒΟΡΕΙΑ Βόρεια όψη ΟΨΗδεύτερου ΔΕΥΤΕΡΟΥορόφου ΟΡΟΦΟΥ Βόρεια όψη δεύτερου ορόφου ΕΠΙΦΑΝΕΙΑΚΕΣ Επιφανειακές θερμοκρασίες ΘΕΡΜΟΚΡΑΣΙΕΣ κατά ΚΑΤΑ μήκος ΜΗΚΟΣ των ΤΩΝ γραμμών ΓΡΑΜΜΩΝ Li01 και LI01 Li02ΚΑΙ LI02

13 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ ΚΕΛΥΦΟΣ - ΘΕΡΜΟΓΡΑΦΗΣΕΙΣ Δώμα δεύτερου ορόφου Επιφανειακές θερμοκρασίες κατά μήκος των γραμμών Li01 και Li02

14 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Ενεργειακά Στοιχεία Κτιρίου Συνολική εγκατεστημένη ηλεκτρική ισχύς Υποσταθμού Συνολική εγκατεστημένη ισχύς για θέρμανση Συνολική εγκατεστημένη ισχύς για κλιματισμό Συνολική εγκατεστημένη ισχύς για φωτισμό 400 kw 197 kw 107 kw 21 kw Θέρμανση: λέβητας πετρελαίου θερμαντικής ισχύος kcal/hr, εγκατάσταση μέγιστης κατανάλωσης 18.8 lt/hr καυστήρας ισχύος 0.55 kw Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Ψύξη: αερόψυκτος ψύκτης νερού ψυκτικής ισχύος 107 kw απορροφούμενης ηλ. ισχύος 41.5 kw Οι τερματικές μονάδες είναι τύπου FCU (50 μονάδες). Το ωράριο λειτουργίας του συστήματος είναι από τις 08:00-17:30 εργάσιμες.

15 70 (31/10/07-21/11/07) :56 22:56 10:56 22:56 10:56 22:56 10:56 22:56 10:56 22:56 10:56 22:56 10:56 22:56 10:56 22:56 10:56 22:56 10:56 22: :58 22:58 10:58 22:58 10:58 22:58 10:58 22:58 10:58 22:58 10:58 22:58 10:58 23:46 11:46 23:46 11:46 23:46 11:46 23:46 11:46 23:46 11:46 Χρόνος (hr:min) kw συνφ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Ηλεκτρικά φορτία Νοέμβριος 2007

16 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Κατανομή ηλεκτρικής ενέργειας του κτιρίου Διοίκησης (Νοέμβριος 2007) Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ

17 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Ετήσια Κατανάλωση kwh/m2 Ψύξη: 18 kwh/m2 (ηλεκτρικό ρεύμα) Θέρμανση: 80 kwh/m2 (πετρέλαιο) 10 kwh/m2 (ηλεκτρικό ρεύμα) ΚΑΤΑΝΑΛΩΣΕΙΣ

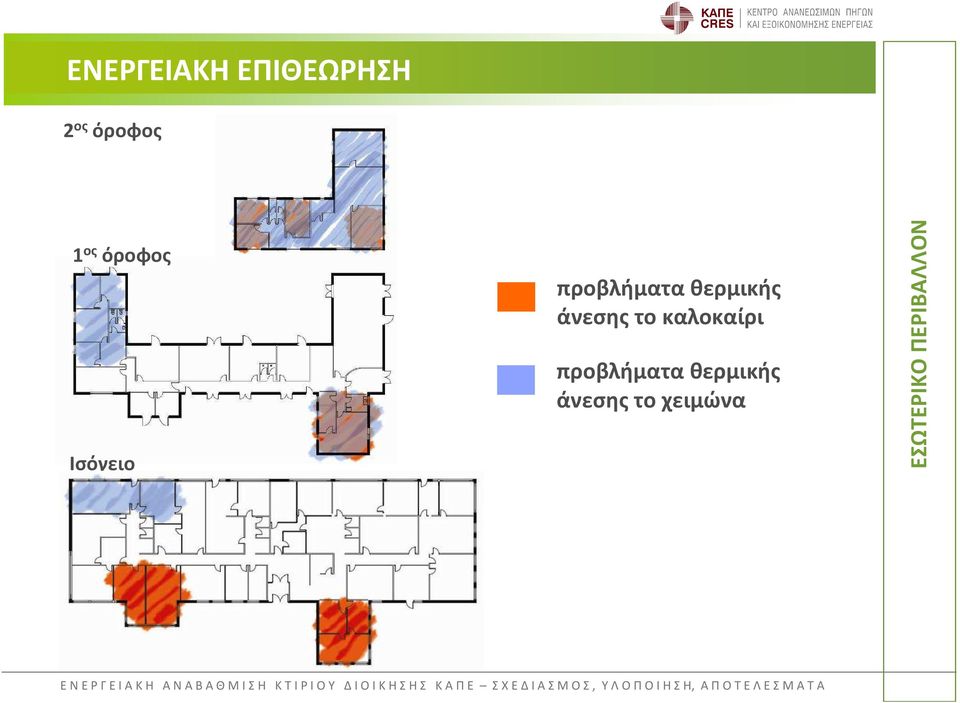

18 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ 2 ος όροφος 1 ος όροφος Ισόγειο προβλήματα θερμικής άνεσης το καλοκαίρι προβλήματα θερμικής άνεσης το χειμώνα ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ

19 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ 2 ος όροφος Β βορράς - ανατολή 1 ος όροφος Ισόγειο ανατολή Τοποθετήθηκαν αισθητήρες θερμοκρασίας σε γραφεία με διαφορετικούς προσανατολισμούς ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ δύση νότος

20 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ 30 Καταγραφή εσωτερικών θερμοκρασιών 20/10/ /11/2007 Κατανάλωση πετρελαίου στο αντίστοιχο διάστημα: 1000 λίτρα 28 Θερµοκρασία αέρα ( o C) ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ /10 21/10 22/10 23/10 24/10 25/10 26/10 27/10 28/10 29/10 30/10 31/10 1/11 2/11 3/11 4/11 5/11 6/11 7/11 8/11 9/11 10/11 11/11 12/11 13/11 14/11 15/11 16/11 17/11 18/11 19/11 20/11 Ηµεροµηνία Γραφείο Νο.1 - Νότιος προσανατολισµός Γραφείο Νο.3 - Βόρειος προσανατολισµός Γραφείο Νο.2 - υτικός προσανατολισµός Θερµοκρασία περιβάλλοντος

21 ΕΝΕΡΓΕΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ Ανεπαρκής θερμομόνωση κτιριακού κελύφους Ανάγκη για εκσυγχρονισμό λέβητα και κυκλοφορητών Προβλήματα θερμικής άνεσης όλο το χρόνο Αδυναμία των συστημάτων ψύξης και θέρμανσης να καλύψουν τα απαραίτητα φορτία Οι αντιδράσεις των χρηστών αυξάνουν περαιτέρω την ενεργειακή κατανάλωση του κτιρίου (χρήση μικρών θερμαντικών σωμάτων το χειμώνα- κλείσιμο των πατζουριών το καλοκαίρι) ΣΥΜΠΕΡΑΣΜΑΤΑ Υψηλές καταναλώσεις ενέργειας για θέρμανση και δροσισμό

22 ΕΝΕΡΓΕΙΑΚΗ ΜΕΛΕΤΗ

23 ΕΝΕΡΓΕΙΑΚΗ ΜΕΛΕΤΗ Μελετήθηκε η απόδοση των επεμβάσεων στο κέλυφος του κτιρίου με μεθόδους: θερμομόνωσης ηλιοπροστασίας Το κτίριο προσομοιώθηκε με το λογισμικό TRNSYS v16. Η θερμοκρασία εσωτερικού αέρα για τον υπολογισμό των θερμικών αναγκών του κτιρίου θεωρήθηκε 22 ο C για την περίοδο θέρμανσης και 25 ο C για την περίοδο ψύξης. ΔΕΔΟΜΕΝΑ

24 ΕΝΕΡΓΕΙΑΚΗ ΜΕΛΕΤΗ Εργασία Εξοικονόµηση στη θέρµανση Εξοικονόµηση στην ψύξη Προσθήκη 5cm πολυστερίνης στα δώµατα και την κεραµοσκεπή 10,8% 6,3% Προσθήκη 6 cm πολυστερίνης στους εξωτερικούς τοίχους 22,9% 0,3% Αντικατάσταση εξωτερικών κουφωµάτων Uf=2,5 W/m2K, Ug=1,4W/m2K Προσθήκη πολυστερίνης 5cm στα δώµατα και την κεραµοσκεπή, 6 cm στους εξωτερικούς τοίχους 8% 34,8% 7% 8,2% ΣΕΝΑΡΙΑ Αντικατάσταση εξωτερικών κουφωµάτων. Προσθήκη πολυστερίνης 5cm στα δώµατα και την κεραµοσκεπή, 6 cm στους εξωτερικούς τοίχους 43,9% 12,4% Αντικατάσταση εξωτερικών κουφωµάτων Προσθήκη πολυστερίνης 10cm στα δώµατα και την κεραµοσκεπή, 6 cm στους εξωτερικούς τοίχους 45,9% 14,4%

25 ΚΑΤΑΣΚΕΥΗ

26 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ Υλοποιήθηκαν: Σύστημα εξωτερικής θερμομόνωσης με 6cm εξηλασμένης πολυστερίνης στους εξωτερικούς τοίχους λ=0,035 W/(mK) λ=0,031 W/(mK) Προσθήκη 10cm εξηλασμένης πολυστερίνης στα δώματα και στην κεραμοσκεπή, λ=0,035 W/(mK) Αντικατάσταση κουφωμάτων Πλαίσιο με θερμοδιακοπή Uf=4.22 W/(m 2 K) Επιλεκτικοί θερμομονωτικοί υαλοπίνακες ηλιοπροστασίας Ug=1,1 W/(m2K) g-value= 40% ΕΡΓΑΣΙΕΣ Επιδεικτική εφαρμογή φυτεμένου δώματος

27 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ

28 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ Κατασκευαστικές λεπτομέρειες για μείωση θερμογεφυρών: ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΩΝ Τοποθέτηση θερμομόνωσης κάτω από τα μάρμαρα στην περίμετρο των δωμάτων.

29 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ Κατασκευαστικές λεπτομέρειες για μείωση θερμογεφυρών: ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ 1) Αποξήλωση υπάρχοντων κουφώματων και μαρμαροποδιών

30 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ Κατασκευαστικές λεπτομέρειες για μείωση θερμογεφυρών: ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ 2) Τοποθέτηση θερμομόνωσης στις ποδιές και στους λαμπάδες.

31 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ Κατασκευαστικές λεπτομέρειες για μείωση θερμογεφυρών: ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ 3) Τοποθέτηση νέας μαρμαροποδιάς

32 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ Κατασκευαστικές λεπτομέρειες για μείωση θερμογεφυρών: ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ 4) Τοποθέτηση νέου κουφώματος «πάνω» στη θερμομόνωση.

33 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ α) β) γ) Θερμοκρασίες στο εσωτερικό των δομικών στοιχείων ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ α) αρχική κατάσταση με αμόνωτο τοίχο β) τοποθέτηση εξωτερικής θερμομόνωσης στον τοίχο γ) τοποθέτηση εξωτερικής θερμομόνωσης στον τοίχο και κάτω από το κούφωμα

34 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ Μελέτη / χορηγία: Γ. Κοτσίρης, Π. Νάκος 1) τοποθέτηση στρώσης εξηλασμένης πολυστερίνης πάχους 6 εκ και δημιουργία ρύσεων από ελαφρομπετόν 2) κατασκευή υγρομονωτικής στρώσης από ασφαλτική μεμβράνη με αντιριζική επίστρωση ΦΥΤΕΜΕΝΟ ΔΩΜΑ 3) τοποθέτηση αποστραγγιστικής μεμβράνης

35 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ 4) προσθήκη στρώσης περλίτη 5) τοποθέτηση γεωυφάσματος ΦΥΤΕΜΕΝΟ ΔΩΜΑ 6) τοποθέτηση φυτευτικού υποστρώματος από κίσσηρη και τίρφη

36 ΚΑΤΑΣΚΕΥΑΣΤΙΚΗ ΦΑΣΗ ΦΥΤΕΜΕΝΟ ΔΩΜΑ 7) ξηροθερμικά φυτά

37 ΑΠΟΤΕΛΕΣΜΑΤΑ

38 ΑΠΟΤΕΛΕΣΜΑΤΑ 2007 / 12 ο C 2010 / 10 ο C 15.5 C SP C ΚΕΛΥΦΟΣ - ΘΕΡΜΟΓΡΑΦΗΣΕΙΣ Βόρεια όψη 2 ου ορόφου

39 ΑΠΟΤΕΛΕΣΜΑΤΑ 2007 / 12 ο C 2010 / 10 ο C 13.0 C 13.0 C AR C SP C ΚΕΛΥΦΟΣ - ΘΕΡΜΟΓΡΑΦΗΣΕΙΣ Δώμα 2 ου ορόφου

40 ΑΠΟΤΕΛΕΣΜΑΤΑ 2007 / 12 ο C 2010 / 10 ο C AR01 SP03 SP01 SP C C SP03 SP02 SP C C ΚΕΛΥΦΟΣ - ΘΕΡΜΟΓΡΑΦΗΣΕΙΣ Άποψη Δυτικής Όψης

41 kwh ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ Μηνιαίες Καταναλώσεις ηλεκτρικού ρεύματος Ι α ν ο υ ά ρ ι ο ς Φ ε β ρ ο υ ά ρ ι ο ς Μ ά ρ τ ι ο ς Α π ρ ί λ ι ο ς Μ ά ι ο ς Ι ο ύ ν ι ο ς Ι ο ύ λ ι ο ς Α ύ γ ο υ σ τ ο ς Σ ε π τ έ µ β ρ ι ο ς Ο κ τ ώ β ρ ι ο ς Ν ο έ µ β ρ ι ο ς ε κ έ µ β ρ ι ο ς ~15% μείωση κατανάλωσης Μείωση χρήσης: - Τεχνητού φωτισμού - Συστήματος ψύξης - Ανεμιστήρων στις μονάδες FCU - Θερμαντικών σωμάτων

42 ΑΠΟΤΕΛΕΣΜΑΤΑ Καταναλώσεις πετρελαίου θέρμανσης για τους μήνες Δεκέμβριο - Μάρτιο litres % ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ

43 ΑΠΟΤΕΛΕΣΜΑΤΑ 2 ος όροφος Β βορράς 1 ος όροφος Ισόγειο ανατολή Τοποθετήθηκαν αισθητήρες θερμοκρασίας σε γραφεία με διαφορετικούς προσανατολισμούς ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ δύση νότος

44 ΑΠΟΤΕΛΕΣΜΑΤΑ Θερμοκρασία αέρα - Περίοδος 18 με 24 Ιανουαρίου ευτέρα Τρίτη Τετάρτη Πέµπτη Παρασκευή Σάββατο Κυριακή ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ :00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 Θερµοκρασία αέρα ( o C) 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 Χρόνος (hr:min) Γραφείο-Νότιος προσανατολισµός Γραφείο- υτικός προσανατολισµός Γραφείο-Ανατολικός προσανατολισµός Γραφείο-Βόρειος προσανατολισµός Θερµοκρασία περιβάλλοντος

45 ΑΠΟΤΕΛΕΣΜΑΤΑ Θερμοκρασία αέρα - Περίοδος 27 Ιουλίου με 3 Αυγούστου Τρίτη Τετάρτη Πέµπτη Παρασκευή Σάββατο Κυριακή ευτέρα Τρίτη Θερµοκρασία αέρα ( o C) ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ :00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 Χρόνος (hr:min) Γραφείο-Βόρειος προσανατολισµός Γραφείο- υτικός προσανατολισµός Γραφείο-Ανατολικός προσανατολισµός Γραφείο-Νότιος προσανατολισµός Θερµοκρασία περιβάλλοντος 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00

46 ΑΠΟΤΕΛΕΣΜΑΤΑ Θερμοκρασία αέρα - Περίοδος 26 Οκτωβρίου με 2 Νοεμβρίου Τρίτη Τετάρτη Πέµπτη Παρασκευή Σάββατο Κυριακή ευτέρα :10 6:10 12:10 18:10 0:10 6:10 12:10 18:10 0:10 6:10 12:10 18:10 0:10 6:10 12:10 18:10 0:10 6:10 12:10 18:10 0:10 6:10 12:10 18:10 0:10 6:10 12:10 18:10 0:10 Θερµοκρασία αέρα ( o C) ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ Χρόνος (hr:min) Γραφείο-Νότιος προσανατολισµός Γραφείο-Βόρειος προσανατολισµός Γραφείο-Ανατολικός προσανατολισµός Γραφείο- υτικός προσανατολισµός Θερµοκρασία περιβάλλοντος

47 0 : 1 0 : ΑΠΟΤΕΛΕΣΜΑΤΑ Θερμοκρασία αέρα. Περίοδος 26 Οκτωβρίου - 2 Νοεμβρίου. Σύγκριση 2007 & Θερµοκρασία αέρα ( o C) :10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ Χρόνος (hr:min) Γραφείο- υτικός προσανατολισµός 2010 Γραφείο- υτικός προσανατολισµός 2007 Θερµοκρασία περιβάλλοντος 2010 Θερµοκρασία περιβάλλοντος 2007

48 0 : 1 0 : ΑΠΟΤΕΛΕΣΜΑΤΑ Θερμοκρασία αέρα. Περίοδος 26 Οκτωβρίου - 2 Νοεμβρίου. Σύγκριση 2007 & Θερµοκρασία αέρα ( o C) :10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 12:10 0:10 ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ Χρόνος (hr:min) Γραφείο-Bορειος προσανατολισµός 2010 Γραφείο-Βόρειος προσανατολισµός 2007 Θερµοκρασία περιβάλλοντος 2010 Θερµοκρασία περιβάλλοντος 2007

49 ΑΠΟΤΕΛΕΣΜΑΤΑ γυναίκες 48% ετών 44% >50 ετών 6% <29 ετών 11% άντρες 52% ετών 39% εργασία γραφείου 10% Βελτίωση Συνθηκών Θερμικής Άνεσης στους χώρους του κτιρίου - συνολικά 79 εργαζόμενοι συμπλήρωσαν σχετικό ερωτηματολόγιο στο διάστημα 8-14 Οκτωβρίου ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ εργασία σε υπολογιστή 90%

50 ΑΠΟΤΕΛΕΣΜΑΤΑ Πως αισθάνεστε αυτή την στιγμή το περιβάλλον του γραφείου Ελαφρά θερµό 8% Πολύ ψυχρό 0% Θερµό 10% Πολύ Θερµό 0% Ψυχρό 0% Ελαφρά ψυχρό 9% Άνετο 73% PPD ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ :00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 0:00 6:00 12:00 18:00 Θερµοκρασία αέρα (oc) Χρόνος (hr:min) PMV

51 ΑΠΟΤΕΛΕΣΜΑΤΑ Ποια ήταν η γενική σας εκτίμηση για το περιβάλλον του γραφείου το περασμένο χειμώνα (2010) Ελαφρά θερµό 1% Θερµό 12% Πολύ Θερµό 3% Πολύ ψυχρό 1% Άνετο 71% Ψυχρό 5% Ελαφρά ψυχρό 7% Ποια ήταν η γενική σας εκτίμηση για το περιβάλλον του γραφείου το περασμένο καλοκαίρι (2010) Ελαφρά θερµό 17% Πολύ ψυχρό 0% Θερµό Πολύ Θερµό 8% 4% Ψυχρό 0% Ελαφρά ψυχρό 1% Άνετο 70% ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ

52 ΑΠΟΤΕΛΕΣΜΑΤΑ Σε σύγκριση με τον προπέρσινο χειμώνα (2008), το περιβάλλον του γραφείου τον χειμώνα που πέρασε ήταν άλλο γραφείο 15% ίδιο 6% πιο ψυχρό 11% πιο θερµό 68% Σε σύγκριση με το προπέρσινο καλοκαίρι (2008), το περιβάλλον του γραφείου το καλοκαίρι που πέρασε ήταν άλλο γραφείο 15% ίδιο 9% πιο θερµό 11% πιο ψυχρό 65% ΕΣΩΤΕΡΙΚΟ ΠΕΡΙΒΑΛΛΟΝ

53 ΣΥΜΠΕΡΑΣΜΑΤΑ Σημαντικά ποιοτικά και ποσοτικά οφέλη Εξοικονόμηση ενέργειας Σημαντική βελτίωση εσωτερικού περιβάλλοντος του κτιρίου Αισθητική αναβάθμιση του κτιρίου Ανάγκη ρύθμισης των Η/Μ συστημάτων ώστε να αξιοποιηθεί πλήρως το νέο κτιριακό κέλυφος Ανάγκη περαιτέρω διερεύνησης βελτίωσης των συνθηκών κατά τους καλοκαιρινούς μήνες

54 Σας ευχαριστώ για την προσοχή σας! 19 o χλµ. Λεωφ. Μαραθώνος, Πικέρµι Αττικής Τ: , F: cres@cres.gr
