1 ΠΡΟΓΡΑΜΜΑ ΕΞΟΙΚΟΝΟΜΩ ΗΜΟΥ ΚΑΤΕΡΙΝΗΣ ΑΞΟΝΑΣ 1 ΚΤΙΡΙΑ ΕΝΕΡΓΕΙΑΚΗ ΜΕΛΕΤΗ Κ2: ΗΜΑΡΧΕΙΟ ΚΑΤΕΡΙΝΗΣ Ιανουάριος 5/2009 1/32

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. Σύνοψη Περιγραφή του κτιρίου Κτιριακό κέλυφος...5 Ηλεκτροµηχανολογικές εγκαταστάσεις Υφιστάµενη ενεργειακή κατάσταση του κτιρίου Ετήσια κατανάλωση ενέργειας Υπολογισµός θερµικών και ψυκτικών φορτίων για την υφιστάµενη κατάσταση Κλιµατικά δεδοµένα ιαχωρισµός του κτιρίου σε θερµικές ζώνες Εσωτερικά κέρδη Αερισµός Επιθυµητές συνθήκες άνεσης οµικά στοιχεία Φορτία θέρµανσης δροσισµού για την υφιστάµενη κατάσταση Προτεινόµενες παρεµβάσεις Παρεµβάσεις στο κέλυφος Παρεµβάσεις στον ηλεκτροµηχανολογικό εξοπλισµό Παρεµβάσεις στο φυσικό και τεχνητό φωτισµό Εγκατάσταση κεντρικού συστήµατος διαχείρισης Ενεργειακή παρακολούθηση/αποτίµηση Ειδικές διαµορφώσεις για ΑΜΕΑ Εκτίµηση αποτελεσµάτων των προτεινόµενων παρεµβάσεων Εξοικονόµηση ενέργειας για θέρµανση δροσισµό για τις πιθανές παρεµβάσεις...18 Εξοικονόµηση ενέργειας για φωτισµό για τις πιθανές παρεµβάσεις Οικονοµική αξιολόγηση προτεινόµενων παρεµβάσεων Παρεµβάσεις στο κέλυφος...26 Παρεµβάσεις στον ηλεκτροµηχανολογικό εξοπλισµό Παράρτηµα Κατασκευαστική λεπτοµέρεια σύµφωνα µε τις παρεµβάσεις Σχηµατική τοµή και ανατολική όψη του κτιρίου του ηµαρχείου της Κατερίνης σκιασµός Σχηµατική τοµή στο αίθριο του κτιρίου /32

3 1. Σύνοψη Στην παρούσα έκθεση παρουσιάζονται τα αποτελέσµατα της θερµικής µελέτης της ανακατασκευής του κτιρίου του δηµαρχείου στην Κατερίνη. Τα µέτρα ενεργειακής αναβάθµισης προτείνονται στα πλαίσια του προγράµµατος ΕΞΟΙΚΟΝΟΜΩ. Το κτίριο του ηµαρχείου της Κατερίνης επελέγη λόγω της υψηλής επισκεψιµότητάς του. Πρόκειται για ένα τριόροφο κτίριο ορθογωνικής κάτοψης, σχεδιασµένο κατά τον άξονα ανατολή δύση. Χαρακτηριστικό των όψεων του κτιρίου αποτελούν τα κατακόρυφα και οριζόντια δοµικά στοιχεία που προβάλλουν. Στα πλαίσια της θερµικής µελέτης υπολογίσθηκαν τα φορτία για θέρµανση και δροσισµό του κτιρίου για την υπάρχουσα κατάσταση του και για ένα πλήθος προτεινόµενων παρεµβάσεων µε στόχο την εξοικονόµηση ενέργειας και την βελτίωση των εσωτερικών περιβαλλοντικών συνθηκών. H πλέον αποδοτικότερη ενεργειακά παρέµβαση και οικονοµικά αυτή που µπορεί να καλυφθεί από το πρόγραµµα ΕΞΟΙΚΟΝΟΜΩ είναι ο συνδυασµός των παρακάτω δράσεων: Αναβάθµιση του κτιριακού κελύφους Αντικατάσταση των ήδη υπαρχόντων διπλών υαλοστασίων στις προσόψεις του κτιρίου µε διπλούς υαλοπίνακες µε χαµηλό συντελεστή εκποµπής (low e). Aντικατάσταση όλων των ξύλινων πανέλων στο ισόγειο και των τυφλών πανέλων στους ορόφους από θερµοµονωτικά πανέλα αλουµινίου. Προσθήκη εξωτερικής θερµοµόνωσης στο ισόγειο και στους ορόφους. ιάνοιξη εσωτερικών ανοιγµάτων µεταξύ των ορόφων και του αιθρίου και ανοιγµάτων στην οροφή του αιθρίου Νυχτερινός αερισµός στους χώρους γραφείων (µε φυσικό τρόπο, από ανοιγόµενα παράθυρα). Ενεργειακή αναβάθµιση των Η/Μ εγκαταστάσεων Τοποθέτηση ανεµιστήρων οροφής στους χώρους γραφείων του κτιρίου. 3/32

4 Φυσικός δροσισµός των χώρων γραφείων. Αναβάθµιση του συστήµατος τεχνητού φωτισµού Αντικατάσταση των φωτιστικών σωµάτων παλαιάς τεχνολογίας από νέα µε λαµπτήρες χαµηλής κατανάλωσης και ηλεκτρονικά ballast. 4/32

5 2. Περιγραφή του κτιρίου 2.1 Κτιριακό κέλυφος Το υπό µελέτη κτίριο βρίσκεται στην Κατερίνη. Πρόκειται για ένα κτίριο τριών ορόφων, ορθογωνικής κάτοψης, σχεδιασµένο κατά τον άξονα ανατολή δύση. Η συνολική επιφάνεια του κτιρίου είναι 2850 m 2 µε εµβαδό θερµαινόµενων χώρων m 2. Χαρακτηριστικό των όψεων του κτιρίου αποτελούν τα κατακόρυφα και οριζόντια δοµικά στοιχεία που προβάλλουν και σκιάζουν µια µικρή επιφάνεια των ανοιγµάτων. Εικόνα 1. υτική όψη Εικόνα 2. Βόρεια όψη Εικόνα 3. Εσωτερικό αίθριο Εικόνα 4. Λεπτοµέρεια Όψης 5/32

6 Οι όροφοι εµφανίζουν οµοιότητα στη δοµή. Επίσης κατακόρυφη οπτική επικοινωνία των τριών ορόφων εξασφαλίζεται µέσω τριών αιθρίων. Τα αίθρια χωρίζονται από τους εσωτερικούς χώρους µε υαλοστάσια (µη ανοιγόµενα). 2.2 Ηλεκτροµηχανολογικές εγκαταστάσεις Οι υφιστάµενες εγκαταστάσεις και τα συστήµατα θέρµανσης και ψύξης του κτιρίου περιλαµβάνουν τα εξής: Η θέρµανση του ηµαρχείου προβλέπεται από κεντρικό χαλύβδινο λέβητα ο οποίος τροφοδοτεί µε ζεστό νερό τα fan coil δαπέδου. Η ψύξη του ηµοτικού κτιρίου προβλέπεται από κεντρικό υδρόψυκτο ψύκτη (µε ψυκτικό µέσο R22) και πύργο ψύξης ο οποίος τροφοδοτεί µε ψυχρό νερό τα fan coil δαπέδου. Ο αερισµός του κτιρίου προβλεπόταν από 6 κεντρικές κλιµατιστικές µονάδες µέσω αεραγωγών, αλλά οι µονάδες αυτές δεν λειτούργησαν ποτέ. Ο εξαερισµός του κτιρίου προβλεπόταν από 3 φυγοκεντρικούς ανεµιστήρες οι οποίοι δεν λειτούργησαν ποτέ. 3. Υφιστάµενη ενεργειακή κατάσταση του κτιρίου 3.1 Ετήσια κατανάλωση ενέργειας Η ενεργειακή κατανάλωση του κτιρίου για την υφιστάµενη κατάσταση βασίζεται στους λογαριασµούς της ΕΗ και του πετρελαίου για τα έτη 2005, 2006 και 2007 και φαίνεται στους παρακάτω πίνακες (Πίνακας 1, Πίνακας 2, Πίνακας 3): Πίνακας 1: Ενεργειακή κατανάλωση σε πετρέλαιο για την υπάρχουσα κατάσταση Ενεργειακή κατανάλωση - Θέρµανση (πετρέλαιο) - λογαριασµοί ΕΤΟΣ λίτρα (lt) kwh kwh/m /32

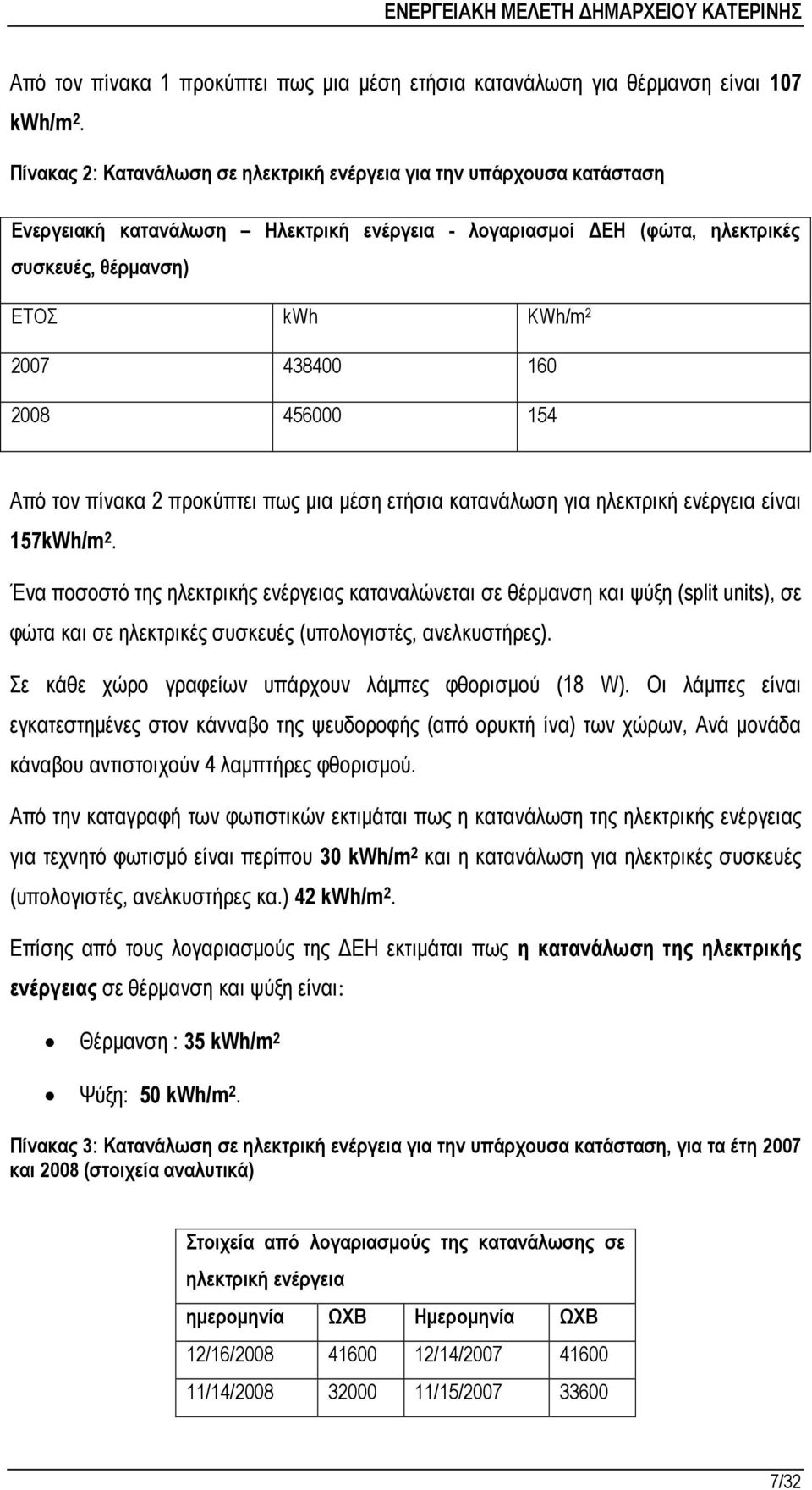

7 Από τον πίνακα 1 προκύπτει πως µια µέση ετήσια κατανάλωση για θέρµανση είναι 107 kwh/m 2. Πίνακας 2: Κατανάλωση σε ηλεκτρική ενέργεια για την υπάρχουσα κατάσταση Ενεργειακή κατανάλωση Ηλεκτρική ενέργεια - λογαριασµοί ΕΗ (φώτα, ηλεκτρικές συσκευές, θέρµανση) ΕΤΟΣ kwh KWh/m Από τον πίνακα 2 προκύπτει πως µια µέση ετήσια κατανάλωση για ηλεκτρική ενέργεια είναι 157kWh/m 2. Ένα ποσοστό της ηλεκτρικής ενέργειας καταναλώνεται σε θέρµανση και ψύξη (split units), σε φώτα και σε ηλεκτρικές συσκευές (υπολογιστές, ανελκυστήρες). Σε κάθε χώρο γραφείων υπάρχουν λάµπες φθορισµού (18 W). Οι λάµπες είναι εγκατεστηµένες στον κάνναβο της ψευδοροφής (από ορυκτή ίνα) των χώρων, Ανά µονάδα κάναβου αντιστοιχούν 4 λαµπτήρες φθορισµού. Από την καταγραφή των φωτιστικών εκτιµάται πως η κατανάλωση της ηλεκτρικής ενέργειας για τεχνητό φωτισµό είναι περίπου 30 kwh/m 2 και η κατανάλωση για ηλεκτρικές συσκευές (υπολογιστές, ανελκυστήρες κα.) 42 kwh/m 2. Επίσης από τους λογαριασµούς της ΕΗ εκτιµάται πως η κατανάλωση της ηλεκτρικής ενέργειας σε θέρµανση και ψύξη είναι: Θέρµανση : 35 kwh/m 2 Ψύξη: 50 kwh/m 2. Πίνακας 3: Κατανάλωση σε ηλεκτρική ενέργεια για την υπάρχουσα κατάσταση, για τα έτη 2007 και 2008 (στοιχεία αναλυτικά) Στοιχεία από λογαριασµούς της κατανάλωσης σε ηλεκτρική ενέργεια ηµεροµηνία ΩΧΒ Ηµεροµηνία ΩΧΒ 12/16/ /14/ /14/ /15/ /32

8 Στοιχεία από λογαριασµούς της κατανάλωσης σε ηλεκτρική ενέργεια 10/15/ /17/ /17/ /17/ /20/ /20/ /21/ /18/ /19/ /18/ /19/ /18/ /15/ /20/ /2/ /19/ /15/ /16/ /17/ /18/ ΣΥΝΟΛΟ ΣΥΝΟΛΟ Εικόνα 5: Ψευδοροφή από ορυκτή ίνα και φωτιστικά στους χώρους γραφείων Εικόνα 6: Φωτιστικά στους χώρους γραφείων 3.2 Υπολογισµός θερµικών και ψυκτικών φορτίων για την υφιστάµενη κατάσταση Ο υπολογισµός θερµικών και ψυκτικών φορτίων για την υφιστάµενη κατάσταση πραγµατοποιήθηκε µε χρήση του ακριβούς υπολογιστικού προγράµµατος προσοµοίωσης TRNSYS, το οποίο επιτρέπει τον ακριβή υπολογισµό των ενεργειακών και θερµοκρασιακών 8/32

9 επιπέδων κάθε χώρου. Οι όλοι υπολογισµοί πραγµατοποιήθηκαν χρησιµοποιώντας κλιµατολογικά δεδοµένα της περιοχής της Θεσσαλονίκης, για ένα πλήρες ηµερολογιακό έτος. Σε αρχική φάση υπολογίσθηκαν τα φορτία θέρµανσης και δροσισµού του κτιρίου για την υπάρχουσα κατάσταση Κλιµατικά δεδοµένα Για τον υπολογισµό των φορτίων θέρµανσης και δροσισµού χρησιµοποιήθηκαν ωριαίες τιµές των παρακάτω κλιµατολογικών παραµέτρων: Ολική ηλιακή ακτινοβολία στο οριζόντιο επίπεδο ιάχυτη ακτινοβολία στο οριζόντιο επίπεδο Θερµοκρασία ξηρού θερµοµέτρου Σχετική υγρασία Ταχύτητα ανέµου Στον παρακάτω Πίνακα περιέχονται οι µέσες µηνιαίες τιµές των κυριότερων παραµέτρων, όπως δίνονται από τo λογισµικό METEONORM. Πίνακας 4: Κλιµατικά για τον σταθµό Θεσσαλονίκης (22.58E, 40.13N) (του πιο κοντινού σταθµού στην υπό µελέτη περιοχή µε διαθέσιµα στοιχεία στην βιβλιοθήκη του λογισµικού) Μήνας Ηλιακή ακτινοβολία στο οριζόντιο (kwh/m 2 ) Ολική ιάχυτη Θερµοκρασία αέρα ( 0 C) Σχετική υγρασία (%) Ταχύτητα ανέµου (m/sec) 9/32

10 3.2.2 ιαχωρισµός του κτιρίου σε θερµικές ζώνες Για την εκτίµηση των ενεργειακών απαιτήσεων, το κτίριο χωρίστηκε σε είκοσι µια (21) ζώνες. Στον πίνακα που ακολουθεί φαίνονται αναλυτικά οι ζώνες που χρησιµοποιήθηκαν για τη µελέτη της θερµικής συµπεριφοράς του κτιρίου, ο όροφος στον οποίο βρίσκονται καθώς και η χρήση τους. Πίνακας 5. Θερµικές ζώνες που θεωρήθηκαν. Ζώνη Όροφος Χρήση Ζώνη 1 Ισόγειο Ζώνη θερµική ουδέτερη (µαγαζιά) Ζώνη 2 Ισόγειο Γραφεία βορειοδυτικού προσανατολισµού Ζώνη 3 Ισόγειο Γραφεία βορειοανατολικού προσανατολισµού Ζώνη 4, 12, 20 Ισόγειο, 1 ος, 2 ος όροφος ιάδροµος κυκλοφορίας Ζώνη 5 Ισόγειο, 1 ος, 2 ος όροφος Κλιµακοστάσια Ζώνη 6, 13 1 ος, 2 ος όροφος Γραφεία νότιου προσανατολισµού Ζώνη 7, 14 1 ος, 2 ος όροφος Γραφεία νότιο ανατολικού προσανατολισµού Ζώνη 8, 15 1 ος, 2 ος όροφος Γραφεία ανατολικού προσανατολισµού Ζώνη 9, 16 1 ος, 2 ος όροφος Γραφεία βορειο ανατολικού προσανατολισµού Ζώνη 10, 17 1 ος, 2 ος όροφος Γραφεία βόρειου προσανατολισµού Ζώνη 19 2 ος όροφος Αίθουσα δηµοτικού συµβουλίου Ζώνη 21 Ισόγειο, 1 ος, 2 ος όροφος Αίθρια Στο Σχ. 1 που ακολουθεί φαίνεται η δοµή ενός τυπικού ορόφου (2ος) καθώς και οι επιµέρους ζώνες στις οποίες χωρίζεται. 10/32

11 B 2ος οροφος 6 0,00 150,00 ζωνη 18 ζωνη 17 ΓΡΑΜΜΑΤΕΙΑ ΓΡΑΦΕΙΟ ΗΜΑΡΧΟΥ ζωνη ζωνη ζωνη ,00 ζωνη ,00 ζωνη 5 ζωνη ,00 ζωνη 21 ζωνη ,00 ζωνη 5 ζωνη 20 ζωνη ΑΙΘΟΥΣΑ ΗΜΟΤΙΚΟΥ ΣΥΜΒΟΥΛΙΟΥ ζωνη 19 w.c w.c w.c w.c ζωνη 13 ζωνη 13 ζωνη 13 ζωνη 14 Σχ. 1 Κάτοψη 2ου ορόφου και οι επιµέρους ζώνες στις οποίες χωρίζεται Εσωτερικά κέρδη εδοµένης της χρήσης, του κτιρίου τα εσωτερικά κέρδη προέρχονται κύρια από τους ανθρώπους, τον τεχνητό φωτισµό και τους υπολογιστές. Τα εσωτερικά κέρδη από άλλες συσκευές θεωρούνται µικρά. Ο αριθµός ατόµων που θεωρήθηκε στις ζώνες των γραφείων είναι σύµφωνος µε 1 άτοµο/8µ2. Για κάθε άτοµο θεωρείται ένας προσωπικός υπολογιστής (PC), ο οποίος θεωρείται ότι αποδίδει 140Watt λανθάνουσα θερµότητα. Ο τεχνητός φωτισµός σε κάθε ζώνη αποδίδεται σε ποσοστό 70% σαν λανθάνουσα και 30% σαν ακτινοβολία, ενώ η εγκατεστηµένη ισχύς των φωτιστικών σωµάτων θεωρήθηκε 19Watt/m². Ο Πίνακας 6, αναγράφει τα χρονοδιαγράµµατα που θεωρήθηκαν για τους εργαζόµενους, τους υπολογιστές σε λειτουργία και τον τεχνητό φωτισµό. Πίνακας 6. Ωριαίοι συντελεστές για τα εσωτερικά κέρδη Ηµέρα Ωράριο Άτοµα Υπολογιστές Φωτισµός ευτέρα 00:00 08:00 0% 0% 0% Παρασκευή 08:00 14:00 100% 100% 100% 14:00 15:00 80% 100% 80% 15:00 16:00 40% 100% 40% 16:00 17:00 15% 100% 15% 11/32

12 Ηµέρα Ωράριο Άτοµα Υπολογιστές Φωτισµός 17:00 24:00 0% 0% 0% Σάββατο 00:00 24:00 0% 0% 0% Κυριακή 00:00 24:00 0% 0% 0% Αερισµός Για τις προσοµοιώσεις θεωρήθηκε ο αερισµός των χώρων κατά την διάρκεια της λειτουργίας του κτιρίου ίσος µε 28.8 m³/h/άτοµο (8 lt/sec/άτοµο), ποσότητα η οποία είναι σύµφωνη µε την νοµοθεσία Τ.Ο.Τ.Ε.Ε 2425/86. Η διείσδυση του αέρα για την υπάρχουσα κατάσταση θεωρήθηκε 0.8ACH Επιθυµητές συνθήκες άνεσης Ο Πίνακας 7 περιλαµβάνει τις επιθυµητές συνθήκες άνεσης δίνονται σύµφωνες µε την Τ.Ο.Τ.Ε.Ε. 2425/86. Πίνακας 7. Επιθυµητές συνθήκες άνεσης Χρήση Θέρµανση Ψύξη Θερµοκρασία Θερµοκρασία Γραφεία 20ºC 26ºC Κλιµακοστάσια/ ιάδροµοι κυκλοφορίας 18ºC - WC 18ºC οµικά στοιχεία Τα δοµικά στοιχεία είναι αυτά που δίνονται στα αρχιτεκτονικά σχέδια (Εικόνα 7). Σηµειώνουµε τα εξής: Στο εσωτερικό του κτιρίου, σε όλους τους χώρους εκτός των γραφείων του ισογείου µε βορειοανατολικό προσανατολισµό υπάρχουν ψευδοροφές (από ορυκτή ίνα). Η εξωτερική τοιχοποιία αποτελείται από τούβλο στο ισόγειο και εµφανές µπετόν στους ορόφους χωρίς θερµοµόνωση. Τα ανοίγµατα όλων των ορόφων και τα εσωτερικά ανοίγµατα των αιθρίων είναι από διπλά υαλοστάσια (3εκ-8εκ-4εκ). 12/32

13 Στο ισόγειο µεταξύ των διπλών υαλοστασίων και της πλάκας υπάρχουν πανέλα κόντρα πλακέ χωρίς θερµοµόνωση. Στους ορόφους, το πάνω κοµµάτι των διπλών υαλοστασίων µέχρι την πλάκα είναι τυφλό και βαµµένο λευκό στην εσωτερική του πλευρά. Η πλάκα του β ορόφου και το δώµα είναι πλάκες τύπου pan joist και αποτελούνται από 15 εκ. µπετόν και 25 εκ. θερµοµόνωση (διογκωµένη πολυστερίνη). Η πλάκα του ισογείου είναι από οπλισµένο σκυρόδεµα πάχους 40εκ χωρίς θερµοµόνωση. 13/32

14 ΩΜΑ ΩΜΑ ΜΕΜΒΡΑΝΗ ΑΣΦΑΛΤΙΚΗΣ ΒΑΣΕΩΣ ΕΜΦΑΝΕΣ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΕΜΦΑΝΕΣ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΥΡΟΜΕΝΑ ΜΕ ΙΠΛΟΥΣ ΘΕΡΜΟΜΟΝΩΤΙΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ 3ΜΜ+8ΜΜ ΚΕΝΟ+4ΜΜ ΜΕ ΒΑΜΜΕΝΗ ΛΕΥΚΗ ΤΗΝ ΕΣΩΤΕΡΙΚΗ ΠΛΕΥΡΑ ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΥΡΟΜΕΝΑ ΜΕ ΙΠΛΟΥΣΘΕΡΜΟΜΟΝΩΤΙΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ 3ΜΜ+8ΜΜ ΚΕΝΟ+4ΜΜ ΕΜΦΑΝΕΣ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΠΛΑΚΑ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΤΥΠΟΥ ''PAN JOIST'' 3,9 5 Β' ΟΡΟΦΟΣ- ΓΡΑΦΕΙΟ Β' ΟΡΟΦΟΣ- ΓΡΑΦΕΙΟ 3,9 5 0,2 5 ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΥΡΟΜΕΝΑ ΜΕ ΙΠΛΟΥΣ ΘΕΡΜΟΜΟΝΩΤΙΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ 3ΜΜ+8ΜΜ ΚΕΝΟ+4ΜΜ ΜΕ ΒΑΜΜΕΝΗ ΛΕΥΚΗ ΤΗΝ ΕΣΩΤΕΡΙΚΗ ΠΛΕΥΡΑ ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΥΡΟΜΕΝΑ ΜΕ ΙΠΛΟΥΣΘΕΡΜΟΜΟΝΩΤΙΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ 3ΜΜ+8ΜΜ ΚΕΝΟ+4ΜΜ ΜΕ ΠΛΑΚΑ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΤΥΠΟΥ ''PAN JOIST'' ΙΟΓΚΟΜΕΝΗ ΠΟΛΥΣΤΕΡΙΝΗ ΕΜΦΑΝΕΣ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΙΟΓΚΟΜΕΝΗ ΠΟΛΥΣΤΕΡΙΝΗ ΨΕΥ ΟΡΟΦΗ ΑΠΟ ΠΛΑΚΕΣ ΟΡΥΚΤΩΝ ΙΝΩΝ ΠΑΧΟΥΣ 20ΜΜ ΨΕΥ ΟΡΟΦΗ ΑΠΟ ΠΛΑΚΕΣ ΟΡΥΚΤΩΝ ΙΝΩΝ ΠΑΧΟΥΣ 20ΜΜ 3,9 5 Α' ΟΡΟΦΟΣ- ΓΡΑΦΕΙΟ Α' ΟΡΟΦΟΣ- ΑΙΘΟΥΣΑ ΗΜΟΤΙΚΟΥ ΣΥΜΒΟΥΛΙΟΥ 5,3 1 ΕΜΦΑΝΕΣ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΕΜΦΑΝΕΣ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟ ΕΜΑ ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΤΑΘΕΡΑ ΜΕ ΚΟΝΤΡΑ ΠΛΑΚΕ ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΤΑΘΕΡΑ ΜΕ ΚΟΝΤΡΑ ΠΛΑΚΕ ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΥΡΟΜΕΝΑ ΜΕ ΙΠΛΟΥΣΘΕΡΜΟΜΟΝΩΤΙΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ 3ΜΜ+8ΜΜ ΚΕΝΟ+4ΜΜ ΜΕ 4,5 0 4,5 0 ΚΟΥΦΩΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΣΥΡΟΜΕΝΑ ΜΕ ΙΠΛΟΥΣΘΕΡΜΟΜΟΝΩΤΙΚΟΥΣ ΥΑΛΟΠΙΝΑΚΕΣ 3ΜΜ+8ΜΜ ΚΕΝΟ+4ΜΜ ΜΕ ΟΠΤΟΠΛΙΝΘΟ ΟΜΕΣ ΠΑΧΟΥΣ 20CM ΙΣΟΓΕΙΟ- ΑΡΧΕΙΟ ΙΣΟΓΕΙΟ- ΗΜΟΤΙΚΟ ΡΑ ΙΟΦΩΝΟ ΟΠΤΟΠΛΙΝΘΟ ΟΜΕΣ ΠΑΧΟΥΣ 20CM ΥΠΟΓΕΙΟ- ΧΩΡΟΣ PARKING ΥΠΟΓΕΙΟ- ΧΩΡΟΣ PARKING Σχ. 2 Κατασκευαστική λεπτοµέρεια του κτιρίου του ηµαρχείου της Κατερίνης υπάρχουσα κατάσταση 14/32

15 3.2.7 Φορτία θέρµανσης δροσισµού για την υφιστάµενη κατάσταση Για την υπάρχουσα κατάσταση τα φορτία θέρµανσης και δροσισµού φαίνονται στον παρακάτω πίνακα: Πίνακας 8: Φορτία για θέρµανση και δροσισµό για την υπάρχουσα κατάσταση Φορτία (kwh/m²) Θέρµανση δροσισµό Υφιστάµενη κατάσταση Σηµείωση: Τα φορτία για θέρµανση αφορούν µόνο την θερµική ενέργεια (πετρέλαιο) και όχι την ηλεκτρική ενέργεια που καταναλώνεται για θέρµανση. Οι µικρές διαφορές ( +- 2 kwh/µ2) µεταξύ των προσοµοιώσεων και της πραγµατικής κατανάλωσης αποδίδονται στο κλιµατικό έτος που χρησιµοποιήθηκε στις προσοµοιώσεις και το οποίο περιλαµβάνεται στην βιβλιοθήκη του λογισµικού. Τα ανωτέρω καθώς και οι υπολογισµοί εκποµπών CO2 και η πρωτογενής ενεργειακή κατανάλωση για την υφιστάµενη κατάσταση αποτυπώνονται στον Πίνακα 9. Πίνακας 9: ΣΥΝΟΛΙΚΑ ΕΝΕΡΓΕΙΑΚΑ ΣΤΟΙΧΕΙΑ ΓΙΑ ΤΗΝ ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Ετήσια κατανάλωση (kwh και kwh/m 2 ) Θέρµανση Θέρµανση Ψύξη ,00 50,00 Φωτισµός 85500,00 30,00 Ηλεκτρικά φορτία-συσκευές ,00 42, ,00 ΣΥΝΟΛΟ ΤΕΛΙΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ 264,00 ΠΡΩΤΟΓΕΝΗΣ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ Καύσιµο Εκποµπές CO2 (τόνοι) ΠΕΤΡΕΛΑΙΟ ,03 ΗΛΕΚΤΡΙΣΜΟΣ 84,79 0,03 ΗΛΕΚΤΡΙΣΜΟΣ 121,13 0,04 ΗΛΕΚΤΡΙΣΜΟΣ 72,68 0,03 ΗΛΕΚΤΡΙΣΜΟΣ 101,75 0,04 460,71 0, ,73 15/32

16 4. Προτεινόµενες παρεµβάσεις 4.1 Παρεµβάσεις στο κέλυφος Λαµβάνοντας υπόψη: Την έλλειψη θερµοµόνωσης στην εξωτερική τοιχοποιία. Την ύπαρξη πανέλων κόντρα πλακέ χωρίς θερµοµόνωση στις εξωτερικές τοιχοποίες. Την ύπαρξη απλών διπλών υαλοστασίων στα κουφώµατα. Προτείνονται οι παρακάτω παρεµβάσεις στο κέλυφος: Προσθήκη εξωτερικής θερµοµόνωσης στο ισόγειο και στους ορόφους µε στόχο την ενίσχυση της θερµικής µάζας του κτιρίου και τη µείωση των θερµογεφυρών. Aντικατάσταση όλων των ξύλινων πανέλων στο ισόγειο και των τυφλών πανέλων στους ορόφους από θερµοµονωτικά πανέλα αλουµινίου µε σκοπό τη µείωση των θερµικών απωλειών τους χειµερινούς µήνες. Αντικατάσταση των ήδη υπαρχόντων διπλών υαλοστασίων στις προσόψεις του κτιρίου µε διπλούς υαλοπίνακες µε χαµηλό συντελεστή εκποµπής (low e) µε σκοπό τη µείωση των θερµικών απωλειών τους χειµερινούς µήνες. ιάνοιξη εσωτερικών ανοιγµάτων µεταξύ των ορόφων και του αιθρίου για τον καλύτερο αερισµό και φωτισµό των χώρων και ανοίγµατα στην οροφή του αιθρίου για τον αερισµό των χώρων µέσω του φαινοµένου του φυσικού ελκυσµού. Νυχτερινός / φυσικός δροσισµός µε φυσικό τρόπο (από ανοιγόµενα παράθυρα). 4.2 Παρεµβάσεις στον ηλεκτροµηχανολογικό εξοπλισµό Λαµβάνοντας υπόψη: Τη παλαιότητα του εξοπλισµού. Τη χρήση µη οικολογικού ψυκτικού µέσου R22 στο ψύκτη. Τη χρήση πύργου ψύξεως (κατανάλωση νερού και κίνδυνοι υγείας). Τη πολυετή αχρηστία των κλιµατιστικών µονάδων και των φυγοκεντρικών ανεµιστήρων. Την, προς το παρόν, µη δυνατότητα παροχής φυσικού αερίου για "οικιακή" χρήση. Προτείνονται τα παρακάτω: 16/32

17 Αντικατάσταση του λέβητα, ψύκτη και πύργου ψύξεως από αντλία θερµότητας αέρα νερού. ιατήρηση και επισκευή των υφιστάµενων κλιµατιστικών µονάδων προσαγωγής, επιστροφής και απόρριψης αέρα και τοποθέτηση νέων εναλλακτών θερµότητας αέρα αέρα για την εξοικονόµηση ενέργειας. ιατήρηση και επισκευή των υφιστάµενων ανεµιστήρων για το εξαερισµό του αίθριου. ιατήρηση και επισκευή του υφιστάµενου δικτύου αεραγωγών. Η απαίτηση θα προκύψει από τη κατάσταση του υφιστάµενου εξοπλισµού (αεραγωγοί, µονώσεις, στόµια, κλπ). ιατήρηση και συντήρηση του υφιστάµενου δικτύου σωληνώσεων και των µονάδων fan coil δαπέδου. Χρήση υβριδικού αερισµού µέσω ανεµιστήρων οροφής. Σηµειώνεται πως οι προτεινόµενες παρεµβάσεις στις µηχανολογικές εγκαταστάσεις δεν µπορούν να υλοποιηθούν στα πλαίσια του ΕΞΟΙΚΟΝΟΜΩ λόγω κόστους. Το κόστος αυτών µπορεί να καλυφθεί από τους δήµους ή στα πλαίσια άλλων προγραµµάτων. 4.3 Παρεµβάσεις στο φυσικό και τεχνητό φωτισµό Από την ενεργειακή καταγραφή του κτιρίου προκύπτει πως ένα µεγάλο µέρος της ηλεκτρικής ενέργειας καταναλώνεται στον τεχνητό φωτισµό του κτιρίου. Προτείνεται η αντικατάσταση των φωτιστικών σωµάτων παλαιάς τεχνολογίας από νέα µε λαµπτήρες χαµηλής κατανάλωσης και ηλεκτρονικά ballast. Επίσης, προτείνεται ο σχεδιασµός ανοιγµάτων στην οροφή του αιθρίου και η διάνοιξη εσωτερικών ανοιγµάτων µεταξύ των ορόφων και του αιθρίου για τον καλύτερο φωτισµό και αερισµό των χώρων. 4.4 Εγκατάσταση κεντρικού συστήµατος διαχείρισης Λαµβάνοντας υπόψη την απουσία συστήµατος κεντρικής διαχείρισης, προτείνεται η εγκατάσταση Κεντρικού Συστήµατος Ελέγχου για την ορθολογική χρήση του συστήµατος κλιµατισµού (µονώσεις κεντρικών δικτύων, θερµοστατικές βαλβίδες, εγκατάσταση συστήµατος ελέγχου ανοίγµατος παραθύρων το οποίο θα κλείνει τις εσωτερικές µονάδες κλιµατισµού σε χώρους µε ανοικτά παράθυρα). Επίσης µέσω του συστήµατος διαχείρισης θα υπάρχει ενηµέρωση των υπαλλήλων του δήµου για την ενεργειακή συµπεριφορά του κτιρίου γεγονός που θα συµβάλει στην επιτυχή υλοποίηση του Άξονα 5: ράσεις διάχυσης δικτύωσης και ενηµέρωσης. 17/32

18 4.5 Ενεργειακή παρακολούθηση/αποτίµηση Μετά το τέλος των παρεµβάσεων που θα υλοποιηθούν στα πλαίσια του προγράµµατος ΕΞΟΙΚΟΝΟΜΩ θα γίνει ενεργειακή επιθεώρηση του κτιρίου µε βάση το νόµο 3661/08 και θα εκδοθεί σχετικό πιστοποιητικό από το οποίο θα προκύπτει η καταναλισκόµενη ενέργεια και οι παραγόµενες εκποµπές του διοξειδίου του άνθρακα του κτιρίου. 4.6 Ειδικές διαµορφώσεις για ΑΜΕΑ Συµπληρωµατικά των παρεµβάσεων όσο αφορά στο κτιριακό κέλυφος και στις ηλεκτροµηχανολογικές εγκαταστάσεις προτείνονται τα παρακάτω µέτρα σχετικά µε την πρόσβαση των ΑΜΕΑ: ιασφάλιση της οριζόντιας προσβασιµότητας µε ράµπες. ιευκόλυνση της κατακόρυφης προσβασιµότητας (ανελκυστήρας, κλιµακοστάσιο κ.λ.π.). Προσβάσιµοι χώροι υγιεινής. Σήµανση σε προσβάσιµες µορφές (λ.χ. έντονο κοντράστ µεγάλοι χαρακτήρες, εικονίδια, γραφή Braille,ηχητική και οπτική σήµανση). Κατάλληλα µέτρα διαφυγής σε περίπτωση εκτάκτων αναγκών. 5. Εκτίµηση αποτελεσµάτων των προτεινόµενων παρεµβάσεων 5.1 Εξοικονόµηση ενέργειας για θέρµανση δροσισµό για τις πιθανές παρεµβάσεις Τα φορτία θέρµανσης και δροσισµού του κτιρίου υπολογίστηκαν για την υπάρχουσα κατάσταση και για τις παρεµβάσεις που περιγράφονται στην προηγούµενη παράγραφο. Στον Πίνακα 10 δίνονται τα σενάρια που προσοµοιώθηκαν και στον Πίνακα 11 εµφανίζονται τα ποσοστά εξοικονόµησης ενέργειας που υπολογίσθηκαν µε βάση τις προσοµοιώσεις. Σηµαντική αναµένεται να είναι η εξοικονόµηση ενέργειας για δροσισµό λόγω της βελτίωσης των µικροκλιµατικών συνθηκών της πλατείας ηµαρχείου που εντάσσεται στο µέτρο /32

19 Πίνακας 10: Πιθανές παρεµβάσεις στο κτίριο του ηµαρχείου Σενάριο Περιγραφή Σχόλια Σ0 Υπάρχουσα Κατάσταση Οι συντελεστές θερµοπερατότητας που χρησιµοποιήθηκαν είναι: Κατακόρυφα στοιχεία σκυροδέµατος 3.1Watt/m²ºK ώµα 0.3 Watt/m²ºK άπεδα προς µη θερµαινόµενους χώρους 2.50Watt/m²ºK Πανέλα κόντρα πλακέ (ισόγειο) 3 W/m²ºK ιπλοί θερµοµονωτικοί υαλοπίνακες 2.6 W/m²ºK Σ1 Σ2 Σ3 Σ4 ιπλοί υαλοπίνακες µε χαµηλό συντελεστή εκποµπής (Low E) Θερµοµονωτικά πανέλα αλοκαυµινίου (ή ξύλινα) στο ισόγειο Εξωτερική θερµοµόνωση στο ισόγειο και στους ορόφους Εξωτερική θερµοµόνωση στο ισόγειο και στους ορόφους και διπλοί υαλοπίνακες µε χαµηλό συντελεστή εκποµπής Προτείνεται η αντικατάσταση όλων των διπλών υαλοστασίων στο ισόγειο και στους ορόφους από την ποδιά µέχρι τα τυφλά πανέλα (βαµµένα λευκά υαλοστάσια) - από υαλοστάσια χαµηλής εκποµπής (Low E) µε συντελεστή θερµοπερατότητας 1.7 W/m²ºK Προτείνεται η αντικατάσταση όλων των ξύλινων πανέλων στο ισόγειο (κόντρα πλακέ) από θερµοµονωτικά πανέλα αλουµινίου (ή ξύλινα) τύπου alucobond (σύνθετα πανέλα πάχους 0,5mm επικολληµένα σε φύλλο πολυαιθυλενίου) µε συντελεστή θερµοπερατότητας 0.67 W/m²ºK Στις προσόψεις του ισογείου (πλινθοδοµή) και στις προσόψεις των ορόφων (εµφανές µπετόν) προτείνεται επιχρισµένη θερµοµόνωση εξωτερικά πάχους 3cm. Στις προσόψεις του ισογείου (πλινθοδοµή) και στις προσόψεις των ορόφων (εµφανές µπετόν) επιχρισµένη θερµοµόνωση εξωτερικά πάχους 3cm. Αντικατάσταση όλων των διπλών υαλοστασίων στο ισόγειο και στους ορόφους από την ποδιά µέχρι τα τυφλά πανέλα (βαµµένα λευκά υαλοστάσια) από υαλοστάσια χαµηλής εκποµπής (Low E) µε 19/32

20 Σενάριο Περιγραφή Σχόλια συντελεστή θερµοπερατότητας 1.7 W/m²ºK Σ5 ιπλοί υαλοπίνακες µε χαµηλό συντελεστή Στις προσόψεις του ισογείου (πλινθοδοµή) και στις προσόψεις των ορόφων (εµφανές µπετόν) εκποµπής/θερµοµόνωση εξωτερική/πανέλα αλουµινίου επιχρισµένη θερµοµόνωση εξωτερικά πάχους 3cm. στο ισόγειο/ορόφους Αντικατάσταση όλων των διπλών υαλοστασίων στο ισόγειο και στους ορόφους από την ποδιά µέχρι τα τυφλά υαλοστάσια-πανέλα από υαλοστάσια χαµηλής εκποµπής (Low E) µε συντελεστή θερµοπερατότητας 1.7 W/m²ºK Αντικατάσταση όλων των ξύλινων πανέλων (κόντρα πλακέ) στο ισόγειο και των τυφλών πανέλων στους ορόφους από θερµοµονωτικά πανέλα αλουµινίου (ή ξύλινα) τύπου alucobond (σύνθετα πανέλα πάχους 0,5mm επικολληµένα σε φύλλο πολυαιθυλενίου) (παράρτηµα εικόνα 6) Σ6 Σκιασµός Προτείνεται ο σκιασµός των ανοιγµάτων µε νότιο προσανατολισµό από οριζόντια στέγαστρα (πανέλα αλουµινίου) µήκους 0,8µ και των ανατολικών και δυτικών ανοιγµάτων από κατακόρυφα πανέλα αλουµινίου (πλάτους 0,8µ) (παράρτηµα εικόνα 7) Σ7 Ελεγχόµενος αερισµός Προτείνεται η χρήση ελεγχόµενου αερισµού στους χώρους γραφείων σύµφωνα µε τον αριθµό των ατόµων Σ8 Ανεµιστήρες oροφής Προτείνεται η χρήση ανεµιστήρων οροφής στους χώρους γραφείων κατά την θερινή περίοδο η οποία επιτρέπει την επίτευξη συνθηκών θερµικής άνεσης σε θερµοκρασίες υψηλότερες των 26 C. Η αύξηση της θερµοκρασίας στην οποία ο χρήστης αισθάνεται άνετα είναι έως 2.0 C. Με την χρήση των ανεµιστήρων οροφής µειώνεται η χρήση του κλιµατισµού Σ9 Νυχτερινός αερισµός Εφαρµογή νυχτερινού αερισµού 5 ωριαίων εναλλαγών στους χώρους γραφείων από τις 00:00 εώς τις 06:00 Σ10 Free cooling Προτείνεται ο φυσικός δροσισµός των χώρων γραφείων. Όταν η εξωτερική θερµοκρασία είναι χαµηλότερη από την εσωτερική και απαιτείται ψύξη, τότε γίνεται προσαγωγή εξωτερικού αέρα µέχρι 5ACH. 20/32

21 Σενάριο Περιγραφή Σχόλια Σ11 Ανοίγµατα στην οροφή του αιθρίου Προτείνονται ανοίγµατα στην οροφή του αιθρίου για τον καλύτερο αερισµό του χώρου. Σ12 Ανοίγµατα στην οροφή του αιθρίου/ανοίγµατα µεταξύ Προτείνονται ανοίγµατα στην οροφή του αιθρίου και µεταξύ των ορόφων και του αιθρίου για ορόφων και αιθρίου τον καλύτερο αερισµό των χώρων µέσω του φαινοµένου του φυσικού ελκυσµού σύµφωνα µε το οποίο ο θερµότερος αέρας απάγεται από τα ανοίγµατα της οροφής του αιθρίου.ενώ εισάγεται από τις όψεις του κτιρίου για τον καλύτερο φωτισµό των χώρων που επικοινωνούν µε το αίθριο (παράρτηµα εικόνα 8) Σ13 Συνδυαστικό Σενάριο (Σ5+ Σ7+ Σ8 + Σ9+ Σ10+Σ12) Αντικατάσταση των ήδη διπλών υαλοστασίων µε διπλά υαλοστάσια χαµηλού συντελεστή low e Aντικατάσταση όλων των ξύλινων πανέλων στο ισόγειο και των τυφλών πανέλων στους ορόφους από θερµοµονωτικά πανέλα αλουµινίου Προσθήκη εξωτερικής θερµοµόνωσης στο ισόγειο Τοποθέτηση ανεµιστήρων οροφής στους χώρους γραφείων του κτιρίου Νυχτερινός αερισµός στους χώρους γραφείων Free cooling στους χώρους γραφείων Ελεγχόµενος αερισµός Ανοίγµατα στην οροφή του αιθρίου και των ανοιγµάτων µεταξύ των ορόφων και του αιθρίου 21/32

22 Πίνακας 11: Φορτία για θέρµανση και δροσισµό για τις πιθανές παρεµβάσεις στο κτίριο του ηµαρχείου και η µεταβολή τους (%) από την υπάρχουσα κατάσταση Φορτία (kwh/m²) Μεταβολή (%) από την υπάρχουσα Σενάριο Περιγραφή κατάσταση Θέρµανση δροσισµό Θέρµανση δροσισµό Σ0 Υπάρχουσα Κατάσταση Σ1 ιπλοί υαλοπίνακες µε χαµηλό συντελεστή εκποµπής (Low E) Σ2 Θερµοµονωτικά πανέλα αλουµινίου (ή ξύλινα) στο ισόγειο Σ3 Εξωτερική θερµοµόνωση στο ισόγειο και στους ορόφους Σ4 Εξωτερική θερµοµόνωση στο ισόγειο και στους ορόφους και διπλοί υαλοπίνακες µε χαµηλό συντελεστή εκποµπής Σ5 ιπλοί υαλοπίνακες µε χαµηλό συντελεστή εκποµπής/θερµοµόνωση εξωτερική/πανέλα αλουµινίου στο ισόγειο/ορόφους Σ6 Σκιασµός Σ7 Ελεγχόµενος αερισµός Σ8 Ανεµιστήρες oροφής Σ9 Νυχτερινός αερισµός Σ10 Free cooling (φυσικός δροσισµός) Σ11 Ανοίγµατα στην οροφή του αιθρίου /32

23 Σενάριο Περιγραφή Φορτία (kwh/m²) Μεταβολή (%) από την υπάρχουσα κατάσταση Θέρµανση δροσισµό Θέρµανση δροσισµό Σ12 Σ13 Ανοίγµατα στην οροφή του αιθρίου/ανοίγµατα µεταξύ ορόφων και αιθρίου Συνδυαστικό Σενάριο Σηµειώνεται πως οι προτεινόµενες παρεµβάσεις στις µηχανολογικές εγκαταστάσεις/ τεχνικές αερισµού (π.χ. ελεγχόµενος αερισµός, free cooling) δεν µπορούν να υλοποιηθούν στα πλαίσια του ΕΞΟΙΚΟΝΟΜΩ λόγω κόστους. Το κόστος αυτών µπορεί να καλυφθεί από τους δήµους ή στα πλαίσια άλλων προγραµµάτων. 23/32

24 Στα Σχ. 3 και Σχ. 4, δίνονται τα φορτία θέρµανσης και δροσισµού για όλα τα σενάρια που εξετάστηκαν καθώς και οι αντίστοιχες µεταβολές τους σε σχέση µε το βασικό σενάριο (υπάρχουσα κατάσταση). Ετήσια φορτία θέρµανσης (kwh/m 2 ) για διαφορετικά σενάρια και η µεταβολή τους (%) από την υπάρχουσα κατάσταση Σενάρια Σχ. 3 Φορτία για θέρµανση Ετήσια φορτία δροσισµού (kwh/m 2 ) για διαφορετικά σενάρια και η µεταβολή τους (%) από την υπάρχουσα κατάσταση kwh/m2 kwh/m2 Σχ. 4 Φορτία για δροσισµό 24/32
