15. Ενεργειακή Επιθεώρηση σε Δημοτικό Κτίριο

Transcript

1 Διαχείριση Ενέργειας και Περιβαλλοντική Πολιτική 15. Ενεργειακή Επιθεώρηση σε Δημοτικό Κτίριο Καθηγητής Ιωάννης Ψαρράς Εργαστήριο Συστημάτων Αποφάσεων & Διοίκησης Γρ Ισόγειο Σχολής Ηλεκτρολόγων Τηλέφωνο: ,

2 Περιεχόμενα 15.2 Γενική Περιγραφή Κτιρίου Ενεργειακή Επιθεώρηση Προσδιορισμός Συντελεστή Θερμοπερατότητας Μετρήσεις με Καταγραφικό Εξοπλισμό Δράσεις Ενεργειακής Βελτίωσης Συμπεράσματα

3 Γενική Περιγραφή Κτιρίου (1/5) 15.3 Πνευματικό Κέντρο του Δήμου Βριλησσίων Περιοχή: Βριλήσσια, οδός Κισσάβου 11 & Πασχαλίδη Έτος κατασκευής: 1995 Χώρος Εμβαδόν (σε m 2 ) Υπόγειο 378 Ισόγειο ος Όροφος 367 Σύνολο Υπόγειο: Γραφεία εργαζομένων. Ισόγειο: Αίθουσα αναψυχής ηλικιωμένων, Φυσικοθεραπεία, Αίθουσα νηπίων, Αίθουσα παιδιών. 1 ος Όροφος: Αίθουσα πολλαπλών χρήσεων (μαθήματα χορωδίας και λοιπές εκδηλώσεις δήμου).

4 Γενική Περιγραφή Κτιρίου (2/5) 15.4 Εξωτερική τοιχοποιία Ισόγειο και 1 ος Όροφος Οπτοπλινθοδομή και μόνωση με αφρώδη εξηλασμένη πολυστερίνη πάχους 3 cm. Παράθυρα Κούφωμα μεταλλικού πλαισίου χωρίς θερμοδιακοπή με διπλούς υαλοπίνακες (διάκενο αέρα 6 mm). Υπόγειο Οπλισμένο σκυρόδεμα πάχους 20 cm. Οροφή Κεραμοσκεπή και οπλισμένο σκυρόδεμα πάχους 20 cm. Όψη Κτιρίου

5 Γενική Περιγραφή Κτιρίου (3/5) 15.5 Ενεργειακή κατανάλωση κτιρίου (1/3) Ηλεκτρική ενέργεια Τύπος φωτιστικών σωμάτων Τύπος Λαμπτήρα Σύνολο λαμπτήρων Εσωτερικός φωτισμός 1x18 2x18 4x18 2x36 Φθορισμού Τ8 18 W Πυράκτωσης Ε27 36 W x50 Πυράκτωσης Ε27 50 W 12 1x60 Πυράκτωσης Ε27 60 W 2x60 Πυράκτωσης Ε27 60 W 17 1x500 Αλογόνου 500 W 10 1x1.000 Αλογόνου W 16 Εξωτερικός φωτισμός 1x500 Αλογόνου 500 W 5 1x60 Πυράκτωσης Ε27 60 W 16

6 Γενική Περιγραφή Κτιρίου (4/5) 15.6 Ενεργειακή κατανάλωση κτιρίου (2/3) Ηλεκτρική ενέργεια Ηλεκτρονικοί υπολογιστές. Εκτυπωτές, φαξ, σαρωτές και φωτοτυπικά. Θέρμανση-Ψύξη: Αερόψυκτος ψύκτης 41 kw. 3 Κεντρικές Κλιματιστικές Μονάδες 2x800 W & 1x1,1 kw. 17 Εσωτερικές Μονάδες Δαπέδου «FCU» 17x40 W.

7 Γενική Περιγραφή Κτιρίου (5/5) 15.7 Ενεργειακή κατανάλωση κτιρίου (3/3) Πετρέλαιο θέρμανσης 2 λέβητες ονομαστικής ισχύος 100 Mcal/h. Λειτουργούν από αρχές Νοεμβρίου μέχρι τέλη Μαρτίου (περίπου για 3 ώρες ημερησίως). Μόνο για θέρμανση νερού «FCU». Εικόνες από το λεβητοστάσιο στο υπόγειο

8 Ενεργειακή Επιθεώρηση (1/3) Τιμολόγια ηλεκτρισμού Συνολικές kwh / έτος Θερμότερο καλοκαίρι Αυξημένη χρήση χώρων (αίθουσες) Τιμολόγια πετρελαίου Συνολικά lt / έτος

9 Ενεργειακή Επιθεώρηση (2/3) Εκτίμηση ενεργειακής κατανάλωσης ανά φορτίο 15.9 Ψύξη 20% Εσωτερικός Φωτισμός 17% Εξωτερικός Φωτισμός 11% Ηλεκτρικές Συσκευές 10% Θέρμανση 35% Υπολογιστές-φαξεκτυπωτές 4% Λοιπός Ηλεκτρολογικός εξοπλισμός 3% Θέρμανση, Ψύξη και Φωτισμός Μεγαλύτερες Καταναλώσεις

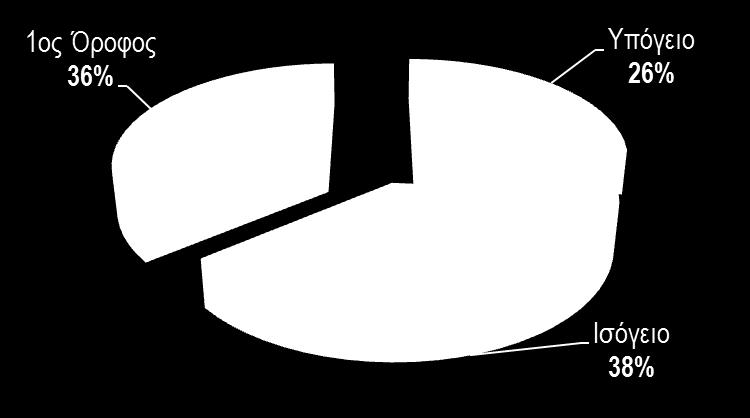

10 Ενεργειακή Επιθεώρηση (3/3) Εκτίμηση ενεργειακής κατανάλωσης ανά όροφο Ενεργειακή κατανάλωση toe 1 ος Όροφος 1,82 Ισόγειο 2,61 Υπόγειο 2,48 Σύνολο 6,91 Ηλεκτρική κατανάλωση kwh 1 ος Όροφος Ισόγειο Υπόγειο Σύνολο ος Όροφος Μικρότερη Κατανάλωση Περιορισμένη Χρήση

11 Προσδιορισμός Συντελεστή Θερμοπερατότητας (1/5) Είδη τοιχοποιίας: Οπτοπλινθοδομές: Δρομικός Οπτοπλινθοδομή Σκυρόδεμα Λιθοδομή Μπατικός Ορθοδρομικός Θερμομόνωση εξωτερικής τοιχοποιίας Εσωτερική Θερμομόνωση Εξωτερική Θερμομόνωση Πηγή: Περδίος, 2010

12 Προσδιορισμός Συντελεστή Θερμοπερατότητας (2/5) Εσωτερική θερμομόνωση: Οικονομικότερος τρόπος θερμομόνωσης. Δεν αξιοποιείται η θερμοχωρητικότητα του τοίχου Ο χώρος θερμαίνεται γρήγορα από το σύστημα θέρμανσης αλλά ψύχεται γρήγορα όταν διακοπεί η λειτουργία του. Μείωση ωφέλιμου χώρου. Αμόνωτος φέρον οργανισμός θερμογέφυρες. Εξωτερική θερμομόνωση: Αξιοποιείται η θερμοχωρητικότητα του τοίχου Ο χώρος αργεί να θερμανθεί από το σύστημα θέρμανσης αλλά αργεί και να ψυχθεί όταν διακοπεί η λειτουργία του. Δεν μπορεί να εφαρμοστεί σε όψεις με ιδιαίτερη αρχιτεκτονική σχεδίαση. Πηγή: Περδίος, 2010

13 Προσδιορισμός Συντελεστή Θερμοπερατότητας (3/5) Οι διάφοροι τύποι δομικών στοιχείων που υπάρχουν στο κτίριο: Α/Α Δομικό στοιχείο Επιφάνεια Α (m 2) Συντελεστής θερμοπερατότητας U (W/m 2 K) 1 Τοιχία υπογείων σε επαφή με το χώμα 168,6 1, ,1 2 Τοιχία υπογείων σε επαφή με τον εξωτερικό αέρα 79,3 3, ,6 3 Εξωτερικός τοίχος με διάτρητους οπτόπλινθους 230,3 0, ,9 4 Δοκοί - υποστυλώματα σε επαφή με τον εξωτερικό αέρα 200,0 0, ,4 5 Δάπεδο σε επαφή με το έδαφος 378,1 0, ,4 6 Οροφή με κεραμίδια σε επαφή με εξωτερικό αέρα 367,2 2, ,4 7 Μεταλλικό κούφωμα με διπλό υαλοπίνακα (διακένου 6mm) 80,2 4, ,8 8 Μεταλλικό κούφωμα με μονό υαλοπίνακα 7,9 6,000 47,4 9 Μεταλλική εξωτερική πόρτα 8,9 6,000 53,4 Σύνολο 1.520,5 Aj U j b j= ,4 n U*A b=1

14 Προσδιορισμός Συντελεστή Θερμοπερατότητας (4/5), Διάφοροι τύποι θερμογεφυρών στο κτίριο Τύπος θερμογέφυρας Συντελεστής γραμμικής θερμοπερατότητας Ψ (W/mK) Μήκος l (m) Ψ*l*b -0, ,6 +0, ,5 +0, ,1 +0,45 84,6 38,1 +0,20 15,3 3,1 +0,00 61,9 0,0 +0,25 15,9 4,0 +0, ,7 ν Σύνολο l i Ψi b 157,9 i= 1 b=1

15 Προσδιορισμός Συντελεστή Θερμοπερατότητας (5/5) Μέσος Συντελεστής Θερμοπερατότητας (U m ): U m = n A U b + j j j= 1 i= 1 n j= 1 A j ν l i Ψ b i = 2.088, , ,5 = 1,48W / m 2 K Μέγιστη επιτρεπόμενη τιμή συντελεστή θερμοπερατότητας: U m,max =1,00 W/m 2 K < U m =1,48 W/m 2 K για Α/V=0,46 m -1 Το κτίριο κρίνεται θερμομονωτικά ενεργοβόρο: Εκτός ορίων για τη Ζώνη Β όπως ορίζει η Τ.Ο.Τ.Ε.Ε.

16 Αποτελέσματα με καταγραφικό εξοπλισμό (1/9) Θερμοκάμερα (1/6) Εξωτερική θερμογράφηση κτιρίου: Νοτιοδυτική πλευρά (κεντρική είσοδος) 15.16

17 Αποτελέσματα με καταγραφικό εξοπλισμό (2/9) Θερμοκάμερα (2/6) Εξωτερική θερμογράφηση κτιρίου: Νοτιοανατολική πλευρά

18 Αποτελέσματα με καταγραφικό εξοπλισμό (3/9) Θερμοκάμερα (3/6) Εξωτερική θερμογράφηση κτιρίου: Βορειοανατολική πλευρά

19 Αποτελέσματα με καταγραφικό εξοπλισμό (4/9) Θερμοκάμερα (4/6) Εξωτερική θερμογράφηση κτιρίου: Βορειοδυτική πλευρά

20 Αποτελέσματα με καταγραφικό εξοπλισμό (5/9) Θερμοκάμερα (5/6) Εσωτερική θερμογράφηση κτιρίου: Κλιμακοστάσιο

21 Αποτελέσματα με καταγραφικό εξοπλισμό (6/9) Θερμοκάμερα (6/6) Εσωτερική θερμογράφηση κτιρίου: Αίθουσα παιδιών

22 Αποτελέσματα με καταγραφικό εξοπλισμό (7/9) Αναλυτής Καυσαερίων Μετρούμενο μέγεθος Κύριος λέβητας Εφεδρικός λέβητας Όρια Απόδοση καύσης 78,9 % 80,7 % Συντελεστής λ 1,50 1,81 Ποσοστό Ο 2 7,0 % 9,8 % Ποσοστό CO 2 10,3 % 8,3 % 10 % Ποσοστό CO 28 ppm 23 ppm < 60 ppm Ποσοστό ΝΟ 5 ppm 3 ppm < 65 ppm Θερμοκρασία καυσαερίων 308,6 o C 231,8 o C o C Θερμοκρασία χώρου 22,0 o C 25,3 o C Θερμικές απώλειες καύσης 21,1 % 19,2 % 15 % Απόδοση καύσης (%) = ,9 x K 1n x (T net ) / K 2 x (20,9 - O 2m ) Κ 1n = (255 x % Άνθρακα στο καύσιμο) K 2 = % CO 2 T net = Θερμοκρασία καυσαερίων Θερμοκρασία χώρου O 2m = % Οξυγόνο στα καυσαέρια Πολύ χαμηλή απόδοση καύσης. Προτείνεται: Μείωση περίσσειας αέρα (λ) στις φυσιολογικές τιμές ~ 1,2-1,3. Αντικατάσταση των υφιστάμενων λεβήτων με νέους υψηλού βαθμού απόδοσης (~92 %).

23 Αποτελέσματα με καταγραφικό εξοπλισμό (8/9) Αναλυτής ηλεκτρικής ενέργειας (1/2) Φορτίο βάσης (22:45-7:00): ~2,5kW Νυχτερινός φωτισμός και συσκευές σε αναμονή (ψυγεία κλπ). Συντελεστής ισχύος: 0,73 έως 0,9 Αρκετά χαμηλός. Κεντρικός ηλεκτρικός πίνακας κτιρίου Φορτίο αιχμής: 22 kw. Χειμερινή Λειτουργία Τετάρτη :Μέση ενεργός ισχύς :Μέση άεργος ισχύς :Συντελεστής ισχύος

24 Αποτελέσματα με καταγραφικό εξοπλισμό (9/9) Αναλυτής ηλεκτρικής ενέργειας (2/2) Θερινή Λειτουργία Τρίτη :Μέση ενεργός ισχύς :Μέση άεργος ισχύς :Συντελεστής ισχύος Φορτίο βάσης (22:45-7:00): ~2,5 kw Νυχτερινός φωτισμός και συσκευές σε αναμονή (ψυγεία κλπ). Συντελεστής ισχύος: 0,78 έως 0,98 Αρκετά χαμηλός. Φορτίο αιχμής: 42 kw Λειτουργία ψυκτικής μονάδας.

25 Δράσεις Ενεργειακής Βελτίωσης (1/19) Αναβάθμιση κτιριακού κελύφους (1/5) Αντικατάσταση κουφωμάτων και υαλοπινάκων Παλαιά Νέα Κούφωμα μεταλλικού πλαισίου χωρίς θερμοδιακοπή και διπλούς υαλοπίνακες (διάκενο αέρα 6 mm) Συντελεστής θερμοπερατότητας = 4,1 W/m 2 K Κούφωμα μεταλλικού πλαισίου με θερμοδιακοπή και διπλούς ενεργειακούς υαλοπίνακες (5x16x 4 mm χαμηλής εκπομπής Low-e) Συντελεστής θερμοπερατότητας = 1,8 W/m 2 K Οικονομικοί δείκτες της επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος 231 Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) >40 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) <0

26 Δράσεις Ενεργειακής Βελτίωσης (2/19) Αναβάθμιση κτιριακού κελύφους (2/5) Εφαρμογή εξωτερικής θερμομόνωσης Πριν Μετά Εξωτερικοί τοίχοι με διάτρητους οπτόπλινθους: U m =0,716 W/m 2 K Δοκοί - υποστυλώματα σε επαφή με τον εξωτερικό αέρα: U m =0,872 W/m 2 K Μονωτικές πλάκες από διογκωμένο αφρό πολυστερίνης. Υαλόπλεγμα ενίσχυσης. Εξωτερικοί τοίχοι με διάτρητους οπτόπλινθους: U m =0,391 W/m 2 K (εντός ορίων) Δοκοί - υποστυλώματα σε επαφή με τον εξωτερικό αέρα: U m =0,433 W/m 2 K (εντός ορίων) Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος 255 Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) >40 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) <0

27 Δράσεις Ενεργειακής Βελτίωσης (3/19) Αναβάθμιση κτιριακού κελύφους (3/5) Θερμομόνωση στέγης Πριν Μετά U m = 2 W/m 2 K Αφρώδης εξηλασμένη πολυστερίνη. U m = 0,4 W/m 2 K (εντός ορίων) Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος 922 Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) 27 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) 3,1%

28 Δράσεις Ενεργειακής Βελτίωσης (4/19) Αναβάθμιση κτιριακού κελύφους (4/5) Συνολική αναβάθμιση κτιριακού κελύφους Αντικατάσταση κουφωμάτων και υαλοπινάκων Εφαρμογή εξωτερικής θερμομόνωσης Θερμομόνωση στέγης * Λαμβάνοντας υπόψη απρόβλεπτες δαπάνες 9% & Φ.Π.Α. 23%: Kόστος παρεμβάσεων α/α Περιγραφή παρέμβασης Ποσότητα Τιμή μον. ( ) Δαπάνη ( ) 1 Αποξήλωση κουφωμάτων 88 m Υαλοστάσια αλουμινίου ανοιγόμενα 88 m Διπλοί θερμομονωτικοί υαλοπίνακες, συνολικού πάχους 22 mm 88 m Εφαρμογή εξωτερικής θερμομόνωσης 430 m Εφαρμογή θερμομόνωσης στέγης 367 m Σύνολο *

29 Δράσεις Ενεργειακής Βελτίωσης (5/19) Αναβάθμιση κτιριακού κελύφους (5/5) Συνολική αναβάθμιση κτιριακού κελύφους Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) >40 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) <0

30 Δράσεις Ενεργειακής Βελτίωσης (6/19) Αναβάθμιση κεντρικής θέρμανσης / ψύξης (1/7) Αντικατάσταση λεβήτων & εγκατάσταση συστήματος εξωτερικής αντιστάθμισης * Με τις απρόβλεπτες δαπάνες 9% & Φ.Π.Α. 23%: Κόστος Παρεμβάσεων α/α Περιγραφή παρέμβασης Ποσότητα Τιμή μον. ( ) Δαπάνη ( ) 1 Αποξήλωση υφισταμένου λέβητα. 2 τεμ Τετράοδη ηλεκτροκίνητη βαλβίδα Σύστημα αντιστάθμισης, με ηλεκτρονική μονάδα ελέγχου και αισθητήρα εξωτερικής θερμοκρασίας. Μετατροπές σωληνώσεων δικτύων θέρμανσης. Λέβητας χυτοσιδηρός, νερού, θερμαντικής ισχύος KCAL/H. 2 τεμ τεμ τεμ τεμ Σύνολο * 8.178

31 Δράσεις Ενεργειακής Βελτίωσης (7/19) Αναβάθμιση κεντρικής θέρμανσης / ψύξης (2/7) Αντικατάσταση λεβήτων & Εγκατάσταση συστήματος εξωτερικής αντιστάθμισης Πριν Μετά Λέβητες: *EFF = 80 % Λέβητες: *EFF = 92 % Σύστημα εξωτερικής αντιστάθμισης εξοικονόμηση θερμικής ενέργειας: ~15% Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) 8,9 Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) 13,1% * Βαθμός απόδοσης

32 Δράσεις Ενεργειακής Βελτίωσης (8/19) Αναβάθμιση κεντρικής θέρμανσης / ψύξης (3/7) Εγκατάσταση δικτύου φυσικού αερίου Μείωση της ετήσιας κατανάλωσης ενέργειας Αυξημένος βαθμός απόδοσης. Μείωση του ετησίου κόστους ενέργειας Χαμηλότερη τιμή του φυσικού αερίου σε σχέση με το πετρέλαιο (-20% της τιμής του πετρελαίου). Περιβαλλοντικά οφέλη λόγω της σημαντικής μείωσης των ετησίων εκπομπών ρύπων: Καύσιμο Εκπομπές αερίου ρύπου σε g/kg καυσίμου CO 2 SO 2 CO NO χ HC Σωματίδια Πετρέλαιο ,572 2,384 0,191 0,286 Φυσικό αέριο ,332 2,102 0,080 0,100 Συνεχής παροχή καυσίμου.

33 Δράσεις Ενεργειακής Βελτίωσης (9/19) Αναβάθμιση κεντρικής θέρμανσης / ψύξης (4/7) Εγκατάσταση δικτύου φυσικού αερίου α/α Περιγραφή παρέμβασης Ποσότητα Τιμή μον. ( ) Δαπάνη ( ) Kόστος παρεμβάσεων Αντικατάσταση καυστήρα πετρελαίου, με καυστήρα φυσικού αερίου, πίεσης λειτουργίας έως 100mbar, ισχύος από 101 έως 200 kw. Γαλβανισμένος σιδηροσωλήνας για φυσικό αέριο μαζί με τα απαραίτητα μικροϋλικά, βάνες, φίλτρα κλπ Σύστημα ανίχνευσης διαρροής φυσικού αερίου Καθαρισμός λέβητα, έναυση και ρύθμιση καυστήρα 2 τεμ m τεμ τεμ Σύνολο * * Με τις απρόβλεπτες δαπάνες 9% & Φ.Π.Α. 23%:

34 Δράσεις Ενεργειακής Βελτίωσης (10/19) Αναβάθμιση κεντρικής θέρμανσης / ψύξης (5/7) Εγκατάσταση δικτύου φυσικού αερίου Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης 7.038,5 Ετήσιο καθαρό όφελος 796 Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) 12 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) 9,5%

35 Δράσεις Ενεργειακής Βελτίωσης (11/19) Αναβάθμιση κεντρικής θέρμανσης / ψύξης (6/7) Αντικατάσταση Ψύκτη Παρούσα κατάσταση: 2 αερόψυκτοι ψύκτες ισχύος 90 kw (ένας εφεδρικός). Χαμηλός συντελεστής απόδοσης EER=2,20 αρκετά ενεργοβόροι. Το ψυκτικό μέσο που χρησιμοποιούν είναι R22 έχει απαγορευθεί από Προτείνεται η αντικατάστασή του με αερόψυκτο ψύκτη «DAIKIN», με ψυκτικό μέσο R410a και με μέσο Συντελεστή Απόδοσης EER 4,0

36 Δράσεις Ενεργειακής Βελτίωσης (12/19) Αναβάθμιση κεντρικής θέρμανσης / ψύξης (7/7) Αντικατάσταση Ψύκτη Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) >40 Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) <0

37 Δράσεις Ενεργειακής Βελτίωσης (13/19) Αναβάθμιση φωτισμού (1/2) Αντικατάσταση φωτιστικών σωμάτων 4x18 (με λαμπτήρες TLD 18W και φωτεινή ροή 1000 lm) 3x14 (με λαμπτήρες TL5 14W με φωτεινή ροή 1200 lm) Εξοικονόμηση ηλεκτρικής ενέργειας ~ 20% Κόστος παρεμβάσεων α/α Περιγραφή παρέμβασης Ποσότητα Αποξήλωση υπάρχοντος φωτιστικού σώματος. Φωτιστικό σώμα φθορισμού, ισχύος 3x14 W. Λαμπτήρας φθορισμού διαμέτρου 16mm TL5-14W Τιμή μον. ( ) Δαπάνη ( ) 161 τεμ τεμ τεμ Σύνολο * * Λαμβάνοντας υπόψη απρόβλεπτες δαπάνες 9% & Φ.Π.Α. 23%

38 Δράσεις Ενεργειακής Βελτίωσης (14/19) Αναβάθμιση φωτισμού (2/2) TLD: 4 x 18 W TL5: 3 x 14 W Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 10 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) 6,7 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) 12,5%

39 Δράσεις Ενεργειακής Βελτίωσης (15/19) Αναβάθμιση του συστήματος παραγωγής ΖΝΧ (1/2) Εγκατάσταση ηλιακών συλλεκτών κενού στη στέγη του κτιρίου: Χαμηλού συντελεστή εκπομπής ε (~0,05) Προσανατολισμός Νότιος & κλίση 30 0 (για βέλτιστη απόδοση όλο το έτος). Kόστος παρεμβάσεων α/α Περιγραφή παρέμβασης Ποσότητα * Λαμβάνοντας υπόψη απρόβλεπτες δαπάνες 9% & Φ.Π.Α. 23% Τιμή μον. ( ) Δαπάνη ( ) 1 Συλλέκτες κενού 4 m Μεταλλικές βάσεις στήριξης 2 τεμ Ηλιακό σύστημα με διαφορικό θερμοστάτη, κυκλοφορητή, βαλβίδα ασφαλείας, διακόπτες, βαλβίδες αντεπιστροφής, δοχείο διαστολής κλπ. 1 τεμ Σωληνώσεις με μόνωση πάχους 9 mm 50 m Εγκατάσταση κεντρικού θερμαντήρα ΖΝΧ λεβητοστασίου χωρητικότητας 120 lt 1 τεμ Σύνολο * 2.472

40 Δράσεις Ενεργειακής Βελτίωσης (16/19) Αναβάθμιση του συστήματος παραγωγής ΖΝΧ (2/2) Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 20 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος 305 Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) 10,7 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) 10,7%

41 Δράσεις Ενεργειακής Βελτίωσης (17/19) Εγκατάσταση Φ/Β συστήματος (1/2) 22 φωτοβολταϊκά πλαίσια (ισχύος 225 W p έκαστο). Εγκατάσταση στέγη του κτιρίου με ΝΑ προσανατολισμό. Kόστος παρεμβάσεων * Λαμβάνοντας υπόψη απρόβλεπτες δαπάνες 9% & Φ.Π.Α. 23% Σύνδεση (σε σειρά) σε 2 ομάδες των 11 πλαισίων Η κάθε ομάδα συνδέεται στον αντιστροφέα. Συνολική εγκατεστημένη ισχύς: 2 x 11πλαίσια x 225 W/πλαίσιο = 4,95 kw. Η ετήσια απόδοση του Συστήματος εκτιμάται σε kwh/kw p ανά έτος. α/α Περιγραφή παρέμβασης Ποσότητα Τιμή μον. ( ) Δαπάνη ( ) 1 Φωτοβολταϊκά πλαίσια 22 τεμ Μεταλλικές βάσεις στήριξης, βίδες κλπ 1 τεμ Καλωδιώσεις 1 τεμ Μετατροπέας ισχύος SB5000 TL 1 τεμ Μεταφορά, εγκατάσταση και θέση σε λειτουργία 1 τεμ Σύνολο *

42 Δράσεις Ενεργειακής Βελτίωσης (18/19) Εγκατάσταση Φ/Β συστήματος (2/2) Οικονομικοί δείκτες επένδυσης Επιτόκιο αναγωγής σε παρούσα αξία 5 % Χρονική διάρκεια λογιστικής περιόδου 10 έτη Συνολικός προϋπολογισμός επένδυσης Ετήσιο καθαρό όφελος Καθαρή παρούσα αξία (ΚΠΑ) Έντοκη περίοδος αποπληρωμής (ΕΠΑ) 5,6 έτη Εσωτερικός βαθμός απόδοσης κεφαλαίου (ΕΒΑ) 20,4 %

43 Δράσεις Ενεργειακής Βελτίωσης (19/19) Προτεινόμενη Δράση Αρχικό Ετήσιο Κόστος ( ) Όφελος ( ) ΚΠΑ ( ) ΕΒΑ (%) ΕΠΑ (έτη) Κτιριακό Κέλυφος (Ν=20) Αντικατάσταση κουφωμάτων και υαλοπινάκων < 0 < 40 Εφαρμογή εξωτερικής θερμομόνωσης < 0 < 40 Θερμομόνωση στέγης ,1 27 Συνολική αναβάθμιση κτιριακού κελύφους < 0 < 40 Αναβάθμιση κεντρικής θέρμανσης / ψύξης (Ν=20) Αντικατάσταση λεβήτων & Εγκατάσταση συστήματος εξωτερικής ,1 8,9 αντιστάθμισης Εγκατάσταση δικτύου φυσικού αερίου ,5 12 Αντικατάσταση Ψύκτη < 0 < 40 Αντικατάσταση παλαιών λαμπτήρων με TL5 14W Αναβάθμιση του συστήματος παραγωγής ΖΝΧ (Ν=20) Φωτισμός (Ν=10) ,5 6,7 Λοιπές δράσεις ,7 10,7 Εγκατάσταση Φ/Β συστήματος (Ν=10) ,4 5,6

44 Συμπεράσματα Λέβητες με πολύ χαμηλό βαθμό απόδοσης, Βελτιωτικές δράσεις στη θέρμανση θα προσφέρουν σημαντική εξοικονόμηση ενέργειας και οικονομικό όφελος. Αντικατάσταση παλαιών λαμπτήρων με TL5 14W θα προσφέρει σημαντική εξοικονόμηση. Η επένδυση σε Φ/Β γεννήτριες είναι βιώσιμη και άκρως συμφέρουσα. Το κτιριακό κέλυφος δεν παρέχει επαρκή μόνωση, Καμία δράση βελτίωσής του δεν είναι βιώσιμη.
