1 ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΜΕ ΘΕΜΑ: <<ΕΝΕΡΓΙΑΚΗ ΕΠΙΘΕΩΡΗΣΗ ΠΟΛΥΚΑΤΟΙΚΙΑΣ>> ΓΙΟΛΤΑΣ ΤΖΟΥΝΕΙΤ, ΟΣΜΑΝ ΟΓΛΟΥ ΖΕΒΑΙΔΗΝ Επιβλέπων Καθηγητής: ΜΗΤΣΙΝΗΣ ΝΙΚΟΛΑΟΣ ΚΑΒΑΛΑ 2012

2

3 ΠΕΡΙΛΗΨΗ H ανάγκη για εξοικονόμηση ενέργειας έχει γίνει αντιληπτή σε παγκόσμια κλίμακα. Οι ενέργειες προς αυτήν την κατεύθυνση έχουν οδηγήσει στην εύρεση μεθόδων και την εφαρμογή τεχνολογιών για την επίτευξη του στόχου. Η προσπάθεια αυτή συντονίζεται στην Ευρώπη από ένα συμπαγές και πρόσφατα αναθεωρημένο νομοθετικό πλαίσιο(εpbd), το όποιο αποβλέπει στο να καθοριστούν σταθερές συνεννόησης μεταξύ των κρατών και να επιβληθούν κοινές μεθοδολογίες. Επίκεντρο των νομοθετικών διατάξεων αποτελεί ο κτιριακός τομέας, ο οποίος ευθύνεται σε μεγάλο βαθμό για τη σπατάλη ενέργειας, ενώ επίσης παρουσιάζει πολύ μεγάλα περιθώρια βελτίωσης σχετικά με την ενεργειακή του απόδοση. Λέξεις Κλειδιά: Κατοικία, Νέος κανονισμός, Ενεργειακή Επιθεώρηση, Θερμομόνωση κτηριακού κελύφους, Εξοικονόμηση Ενέργειας στα κτήρια. 1

4 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ 1.ΕΙΣΑΓΩΓΗ ΠΑΡΑΔΟΧΕΣ ΜΕΘΟΔΟΛΟΓΙΑ ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΣΥΝΤΕΛΕΣΤΕΣ ΣΚΙΑΣΗΣ ΣΥΝΤΕΛΕΣΤΗΣ ΣΚΙΑΣΗΣ ΟΡΙΖΟΝΤΑFhor ΣΥΝΤΕΛΕΣΤΗΣ ΣΚΙΑΣΗΣ ΑΠΟ ΠΡΟΒΟΛΟΥΣ Fov ΣΥΝΤΕΛΕΣΤΗΣ ΣΚΙΑΣΗΣ ΑΠΟ ΠΛΕΥΡΙΚΕΣ ΠΡΟΕΞΟΧΕΣ Ffin ΠΙΝΑΚΕΣ ΔΙΕΙΣΔΥΣΗ ΑΕΡΑ ΑΠΟ ΚΟΥΦΩΜΑΤΑ ΥΠΟΛΟΓΙΣΜΟΣ ΑΕΡΙΣΜΟΥ ΛΟΓΩ ΥΠΑΡΞΗΣ ΚΟΥΦΩΜΑΤΩΝ ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΚΑΤΑΝΑΛΩΣΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΣΥΣΤΗΜΑΤΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΜΠΕΡΑΣΜΑΤΑ...29 ΠΑΡΑΡΤΗΜΑ A ΥΠΟΛΟΓΙΣΜΟΣ ΕΜΒΑΔΩΝ ΤΩΝ ΤΟΙΧΟΜΑΤΩΝ...31 ΠΑΡΑΡΤΗΜΑ B ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΣΧΕΔΙΑ 116 2

5 1. ΕΙΣΑΓΩΓΗ Ενεργειακή επιθεώρηση είναι η διαδικασία εκτίμησης των πραγματικών καταναλώσεων ενέργειας, των παραγόντων που τις επηρεάζουν καθώς και των μεθόδων βελτίωσης για την εξοικονόμηση ενέργειας στον κτιριακό τομέα. Η συνεχώς αυξανόμενη ζήτηση ενέργειας στην Ευρώπη τις τελευταίες δεκαετίες, έχει προκαλέσει σημαντικά προβλήματα στην ισορροπία του περιβάλλοντος. Τα διογκούμενα επιστημονικά στοιχεία για την κλιματική αλλαγή, οι υψηλές τιμές της ενέργειας, η αυξανόμενη εξάρτηση από εισαγόμενη ενέργεια και οι πιθανές γεωπολιτικές επιπτώσεις από την εξάρτηση αυτή, οδήγησαν την Ευρωπαϊκή Ένωση να υιοθετήσει δραστικά μέτρα. Συγκεκριμένα η ΕΕ καλύπτει τις ενεργειακές της ανάγκες σε ποσοστό 50% από τα εισαγόμενα προϊόντα και αν δεν είχαν καταβληθεί σχετικές ενέργειες, το ποσοστό μέχρι το 2020 θα έφτανε το 70%. Ένα άλλο σημαντικό στοιχείο είναι ότι οι ενεργειακές εισαγωγές αντιπροσωπεύουν το 6% των συνολικών εισαγωγών και αναλογούν σε ποσοστό 45% εισαγωγής πετρελαίου από την Μέση Ανατολή και σε ποσοστό 40% εισαγωγής φυσικού αερίου από την Ρωσία. Η ΕΕ επικεντρώθηκε στην μείωση της καταναλισκόμενης ενέργειας, στην αύξηση της παραγωγής ενέργειας από Ανανεώσιμες Πηγές Ενέργειας (ΑΠΕ), καθώς και στην μείωση των εκπομπών των αερίων του θερμοκηπίου. 3

6 Σύμφωνα με τον Κανονισμό Ενεργειακής Απόδοσης Κτιρίων (Κ.ΕΝ.Α.Κ.) για όλα τα κτήρια (ιδιωτικά και δημόσια) επιφάνειας άνω των 50 m 2 που πρόκειται να πουληθούν η να μισθωθούν απαιτείται η έκδοση πιστοποιητικό Ενεργειακής Απόδοσης Κτηρίου. Επιπλέον για κάθε νέο ή ριζικά ανακαινισμένο υφιστάμενο κτήριο ο φάκελος οικοδομικής άδειας που υποβάλλεται στην Πολεοδομία θα πρέπει να συνοδεύεται από Ενεργειακή μελέτη η όποια αντικαθιστά τη μελέτη θερμομόνωσης. Βάση του παραπάνω πιστοποιητικού οι χώροι κατατάσσονται σε εννέα (9) Ενεργειακές κατηγορίες (με Α+ τη βέλτιστη και μειωμένη σταδιακά σε Α,Β+,Β,Γ,Δ,Ε,Ζ,Η). Στην πολυκατοικία που εκτελέστηκε η ενεργειακή επιθεώρηση έχει πέντε (5) ορόφους πού βρίσκονται στην πόλη της καβαλάς η όποια κατασκευαστικέ την χρονολογία 2008 και ανήκει στη Κλιματική Ζώνη Γ με προσανατολισμό Νοτιοανατολικό. Η δομή της οικοδομής είναι κατασκευασμένη από ενισχυμένο σκυρόδεμα μονωμένο με διογκωμένη πολυστερίνη. Η τοιχοποιία είναι κτισμένη με οπτοπλινθοδομή μονωμένο επίσης με διογκωμένη πολυστερίνη. Τα παράθυρα είναι πλαστικά (p.v.c) με διπλό υαλοπίνακα. Ο λόγοι που μας ώθησαν σε αυτή τη μελέτη είναι λιγότερη κατανάλωση ενέργειας. Γιατί θέλουμε όσο το δυνατόν να έχουμε μικρότερο κόστος κατασκευής με τη καλύτερη κατασκευή, έτσι ώστε να έχουμε πιο μικρά έξοδα σε σχέση με το κόστος και όσο το δυνατόν λιγότερη ρύπανση του περιβάλλοντος. 4

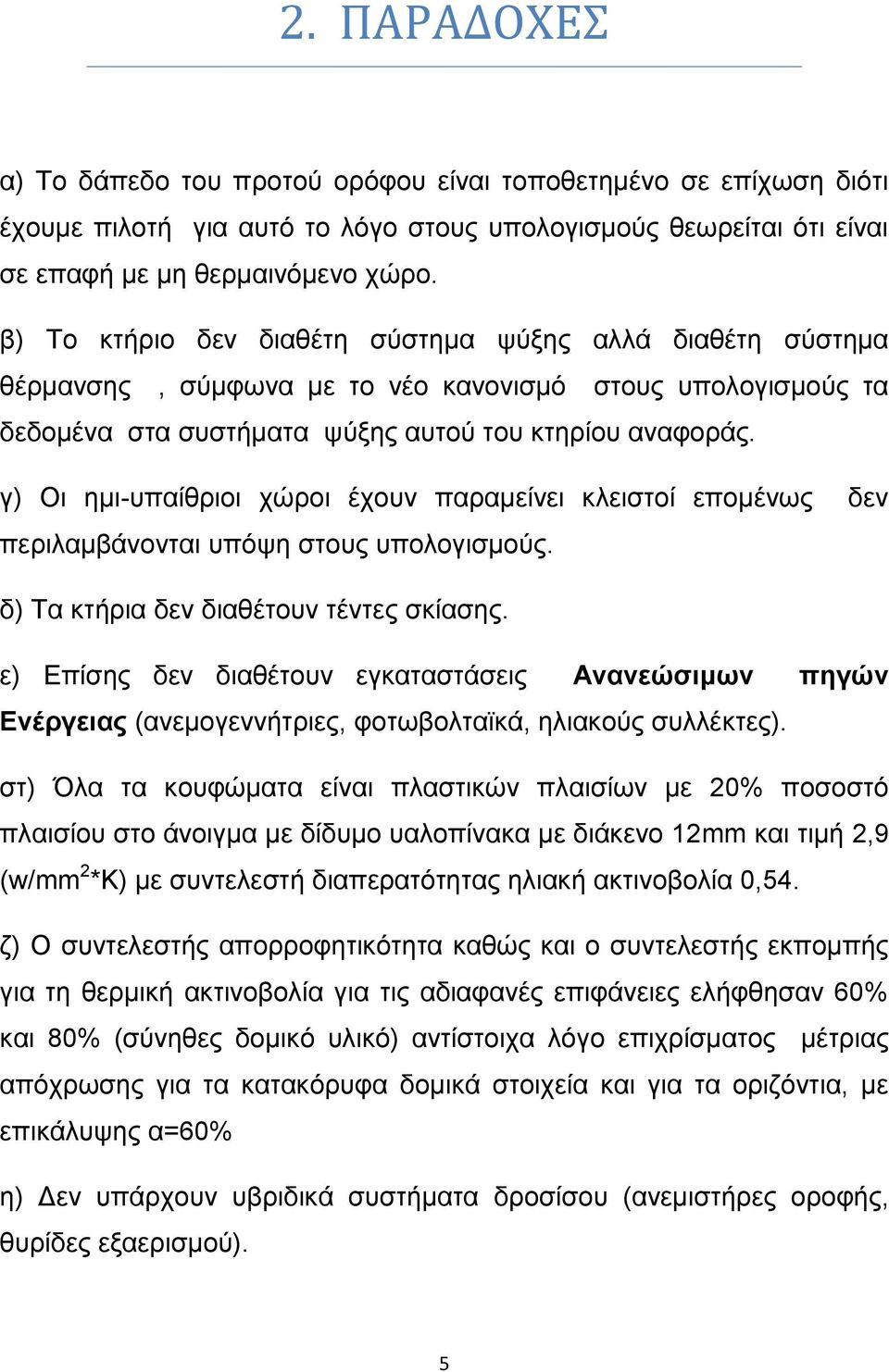

7 2. ΠΑΡΑΔΟΧΕΣ α) Το δάπεδο του προτού ορόφου είναι τοποθετημένο σε επίχωση διότι έχουμε πιλοτή για αυτό το λόγο στους υπολογισμούς θεωρείται ότι είναι σε επαφή με μη θερμαινόμενο χώρο. β) Το κτήριο δεν διαθέτη σύστημα ψύξης αλλά διαθέτη σύστημα θέρμανσης, σύμφωνα με το νέο κανονισμό στους υπολογισμούς τα δεδομένα στα συστήματα ψύξης αυτού του κτηρίου αναφοράς. γ) Οι ημι-υπαίθριοι χώροι έχουν παραμείνει κλειστοί επομένως δεν περιλαμβάνονται υπόψη στους υπολογισμούς. δ) Τα κτήρια δεν διαθέτουν τέντες σκίασης. ε) Επίσης δεν διαθέτουν εγκαταστάσεις Ανανεώσιμων πηγών Ενέργειας (ανεμογεννήτριες, φοτωβολταϊκά, ηλιακούς συλλέκτες). στ) Όλα τα κουφώματα είναι πλαστικών πλαισίων με 20% ποσοστό πλαισίου στο άνοιγμα με δίδυμο υαλοπίνακα με διάκενο 12mm και τιμή 2,9 (w/mm 2 *K) με συντελεστή διαπερατότητας ηλιακή ακτινοβολία 0,54. ζ) Ο συντελεστής απορροφητικότητα καθώς και ο συντελεστής εκπομπής για τη θερμική ακτινοβολία για τις αδιαφανές επιφάνειες ελήφθησαν 60% και 80% (σύνηθες δομικό υλικό) αντίστοιχα λόγο επιχρίσματος μέτριας απόχρωσης για τα κατακόρυφα δομικά στοιχεία και για τα οριζόντια, με επικάλυψης α=60% η) Δεν υπάρχουν υβριδικά συστήματα δροσίσου (ανεμιστήρες οροφής, θυρίδες εξαερισμού). 5

8 3. ΜΕΘΟΔΟΛΟΓΙΑ 3.1 ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Εξωτερική δοκός / υποστύλωμα ΖΩΝΗ : Γ ασβεστοκονιασμα σκuροδεμα πολυεστερινη 6

9 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ kg/m 3 πάχος στρώσης d m συντ. θερμ. αγωγ λ W/(mK) θερμ. αντ. d/λ (m 2 K)/W Ασβεστοτσιμεντοκονίασμα Οπλισμένο σκυρόδεμα Θερμομονωτικό υλικό Ασβεστοτσιμεντοκονίασμα ,020 0,870 0, ,250 2,500 0,100 0,070 0,035 2, ,020 0,870 0,023 Σd= 0,360 R Λ = 2,146 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,130 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2,146 3 Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W 4 Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Αντίσταση θερμοπερατότητας Rολ (m 2 K)/W 2,316 7

10 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,432 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Εξωτερική τοιχοποιία ΖΩΝΗ : Γ ασβεστοκονιασμα οπτοπλινθοδομη πολυεστερινη 8

11 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ πάχος στρώσης d συντ. θερμ. αγωγ λ kg/m 3 m W/(mK) θερμ. αντ. d/λ (m 2 K)/W Ασβεστοτσιμεντοκονίασμα ,020 0,870 0,023 Οπτοπλινθοδομή ,060 0,510 0,188 Θερμομονωτικό υλικό 3 0,070 0,035 2,000 Οπτοπλινθοδομή ,090 0,510 0,176 Ασβεστοτσιμεντοκονίασμα ,020 0,870 0,023 Σd= 0,260 R Λ = 2,340 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,130 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2,340 3 Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W 4 Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,398 9

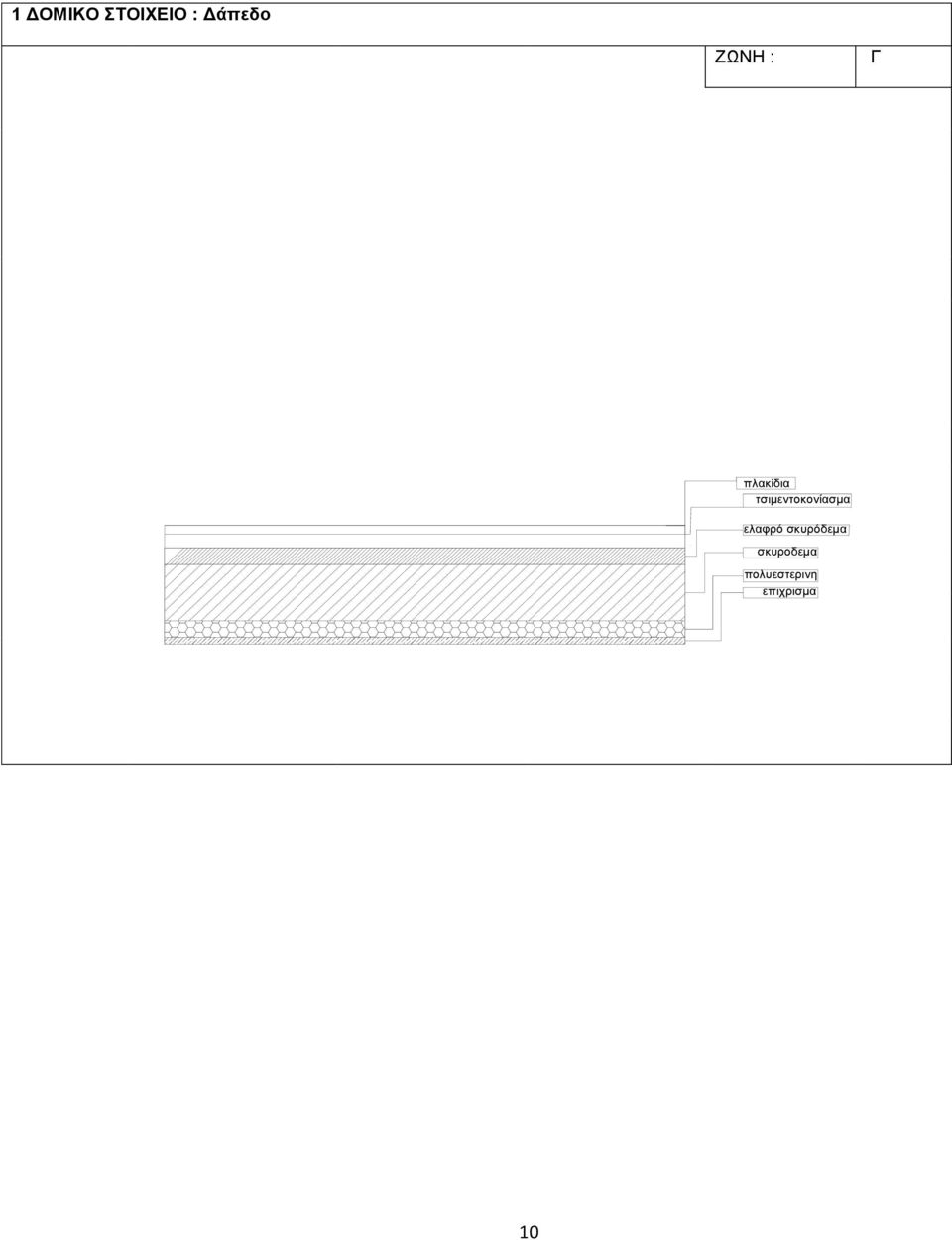

12 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Δάπεδο ΖΩΝΗ : Γ πλακίδια τσιμεντοκονίασμα ελαφρό σκυρόδεμα σκυροδεμα πολυεστερινη επιχρισμα 10

13 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ kg/m 3 πάχος στρώσης d m συντ. θερμ. αγωγ λ W/(mK) θερμ. αντ. d/λ (m 2 K)/W Πλακίδια 1 2,000 0,005 1,050 0,005 Τσιμεντοκονίασμα ,020 0,870 0,023 3 Ελαφρόσκυρόδεμα 500 0,050 0,200 0,250 Οπλισμένο σκυρόδεμα ,200 0,250 0,080 Θερμομονωτικό υλικό 5 0,070 0,035 2,000 Ασβεστοτσιμεντοκονίασμα ,015 0,870 0,017 Σd= 0,360 R Λ = 2,375 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,170 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2,375 3 Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W 4 Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Αντίσταση θερμοπερατότητας Rολ (m 2 K)/W 2,585 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,387 11

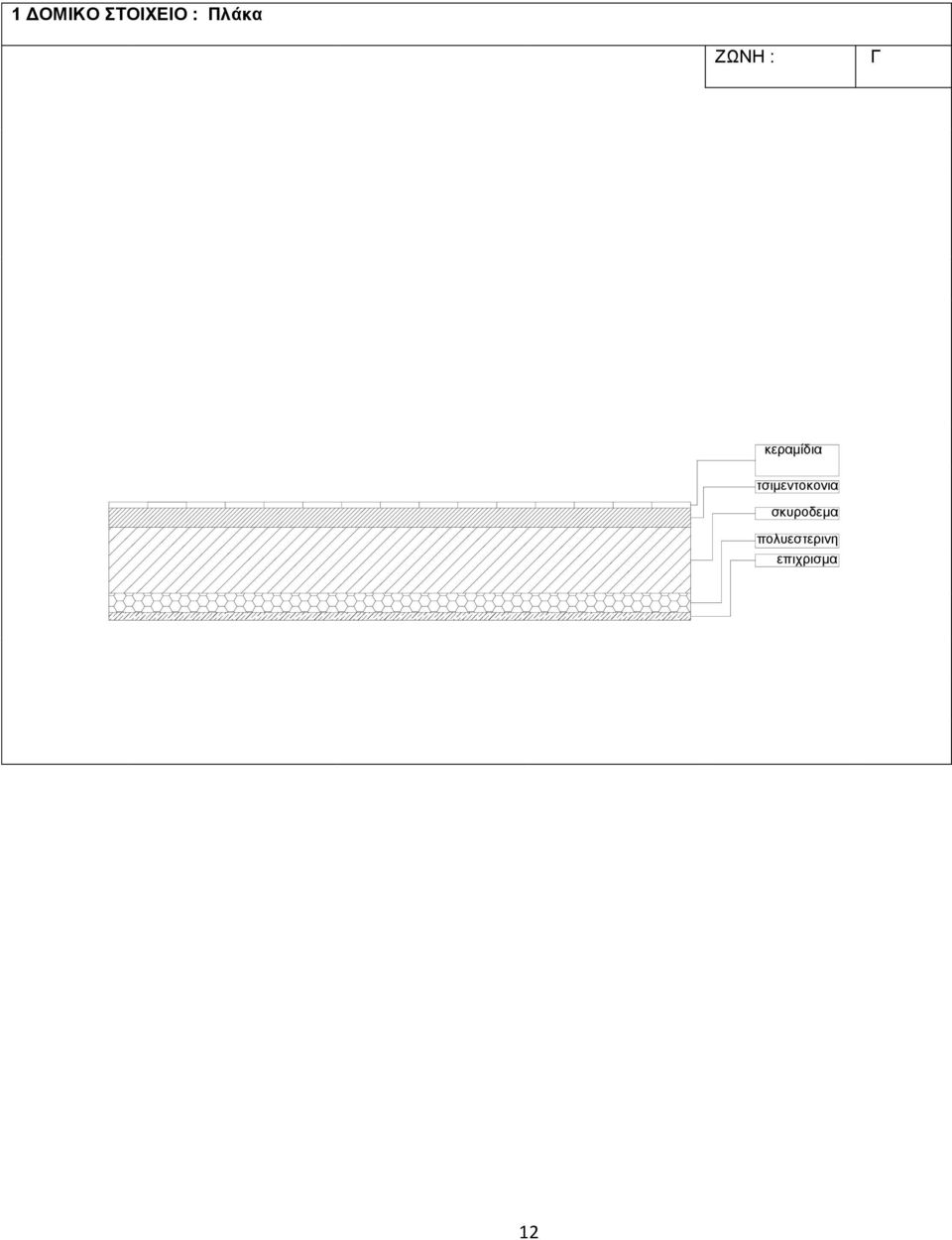

14 1 ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ : Πλάκα ΖΩΝΗ : Γ κεραμίδια τσιμεντοκονια σκυροδεμα πολυεστερινη επιχρισμα 12

15 2 ΥΠΟΛΟΓΙΣΜΟΣ ΑΝΤΙΣΤΑΣΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ R Λ α/α στρώσεις δομικού στοιχείου πυκνότητα ρ kg/m 3 πάχος στρώσης d m συντ. θερμ. αγωγ λ W/(mK) θερμ. αντ. d/λ (m 2 K)/W Ασβεστοτσιμεντοκονίαμα ,020 0,870 0,023 Θερμομονωτικό υλικό 2 0,070 0,035 2,000 Οπλισμένο σκυρόδεμα ,200 2,500 0,080 Τσιμεντοκονίαμα ,020 0,870 0,023 Σd= 0,310 R Λ = 2,126 3 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ U 1 Αντίσταση θερμικής μετάβασης εσωτερικά Ri (m 2 K)/W 0,100 2 Αντίσταση θερμοδιαφυγής R Λ (m 2 K)/W 2,126 3 Θερμική αντίσταση τυχόν διάκενου αέρα Rδ (m 2 K)/W 5 Αντίσταση θερμικής μετάβασης εξωτερικά Ra (m 2 K)/W 0,040 Αντίσταση θερμοπερατότητας Rολ (m 2 K)/W 2,266 Συντελεστής Θερμοπερατότητας U W/(m 2 K) 0,397 Η ανοιγμένη θερμοχωρητικότητα λαμβάνεται ως 260 kj/m 2 *K διότι οι κατασκευές από οπλισμένο σκυρόδεμα στη κατηγορία βαρέως κατασκευές 13

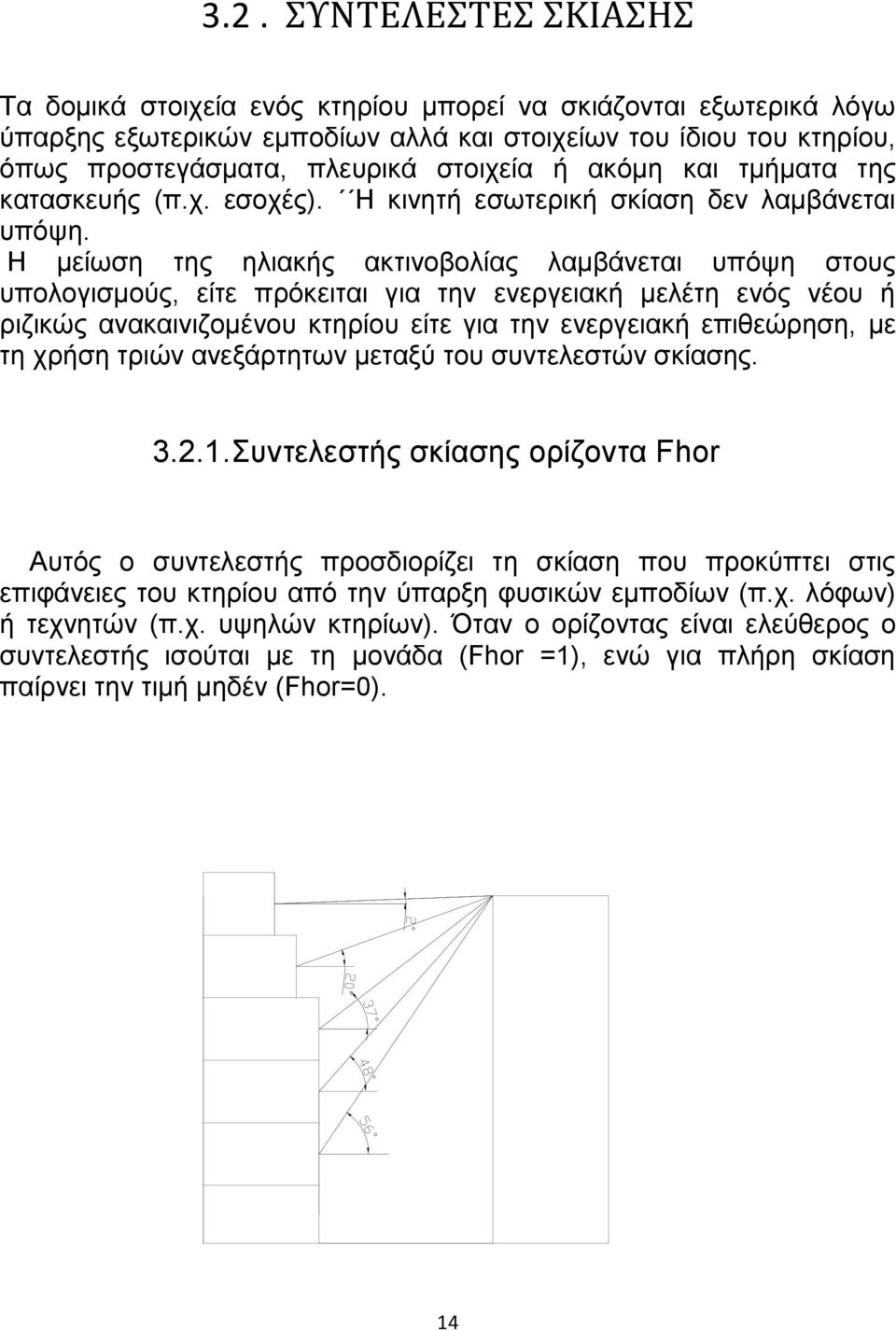

16 3.2. ΣΥΝΤΕΛΕΣΤΕΣ ΣΚΙΑΣΗΣ Τα δομικά στοιχεία ενός κτηρίου μπορεί να σκιάζονται εξωτερικά λόγω ύπαρξης εξωτερικών εμποδίων αλλά και στοιχείων του ίδιου του κτηρίου, όπως προστεγάσματα, πλευρικά στοιχεία ή ακόμη και τμήματα της κατασκευής (π.χ. εσοχές). Η κινητή εσωτερική σκίαση δεν λαμβάνεται υπόψη. Η μείωση της ηλιακής ακτινοβολίας λαμβάνεται υπόψη στους υπολογισμούς, είτε πρόκειται για την ενεργειακή μελέτη ενός νέου ή ριζικώς ανακαινιζομένου κτηρίου είτε για την ενεργειακή επιθεώρηση, με τη χρήση τριών ανεξάρτητων μεταξύ του συντελεστών σκίασης Συντελεστής σκίασης ορίζοντα Fhor Αυτός ο συντελεστής προσδιορίζει τη σκίαση που προκύπτει στις επιφάνειες του κτηρίου από την ύπαρξη φυσικών εμποδίων (π.χ. λόφων) ή τεχνητών (π.χ. υψηλών κτηρίων). Όταν ο ορίζοντας είναι ελεύθερος ο συντελεστής ισούται με τη μονάδα (Fhor =1), ενώ για πλήρη σκίαση παίρνει την τιμή μηδέν (Fhor=0). 14

17 3.2.2 Συντελεστής σκίασης από προβόλους Fov Ο συντελεστής σκίασης οριζόντιων προστεγασμάτων (Fov) προσδιορίζει τη σκίαση των επιφανειών του κτηρίου λόγω ύπαρξης οριζόντιων προεξοχών (εξωστών, προστεγασμάτων, υπέρθυρων ανοιγμάτων). Στην περίπτωση που δεν υπάρχει οριζόντια προεξοχή ο συντελεστής ισούται με την μονάδα (Fov = 1), ενώ όταν η σκίαση είναι πλήρης ο συντελεστής γίνεται ίσος με μηδέν (Fov = 0). 15

18 3.2.3 Συντελεστής σκίασης από πλευρικές προεξοχές Ffin Ο συντελεστής σκίασης από πλευρικές προεξοχές (Ffin) προσδιορίζει τη σκίαση των επιφανειών του κτηρίου λόγω ύπαρξης κατακόρυφων προεξοχών (πλευρικών προεξοχών, τμημάτων του ιδίου του κτηρίου, διπλανών κτηρίων). Στην περίπτωση που δεν υπάρχει πλευρική προεξοχή ο συντελεστής ισούται με μονάδα (Ffin = 1), ενώ όταν η σκίαση είναι πλήρης ο συντελεστής γίνεται ίσος με μηδέν (Ffin = 0). 16

19 ΤΟΙΧΟΣ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) 3.3.ΠΙΝΑΚΕΣ ΠΡΩΤΟΣ ΟΡΟΦΟΣ Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T , T ,1 0,34 0,89 0,63 0, T3 90 6,35 0,52 0,6 0,44 0, T ,2 0,34 0,89 0,34 0,33 0,85 0,89 T5 90 4,6 0,52 0, T ,8 0,34 0,89 0,44 0, T ,95 0,52 0,6 0,34 0,33 0,85 0,89 T ,2 0,34 0,89 0,17 0,28 0,85 0,89 T ,98 0,52 0,6 0,29 0, T , ,57 0, T ,4 1 0, T12 0 6, ,7 0, T ,4 1 0, T , ,51 0, T , ,44 0,38 1 0,94 T , T , T , Α Ανοίγματα ΑΝΟΙΓΜΑΤΑ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) A ,08 0,34 0,89 0,63 0, A ,96 0,34 0,89 0,34 0,33 0,81 0,88 A ,9 0,34 0, A ,9 0,34 0, A ,4 0,34 0,89 0,34 0,33 0,89 0,91 A ,4 0,34 0,89 0,34 0,33 0,81 0,88 A ,03 0,34 0,89 0,42 0, A8 90 2,08 0,52 0, A9 90 3,52 0,52 0,6 0,7 0, A10 0 1,54 1 0,85 0,47 0, A ,3 0,52 0,6 0,62 0, A ,96 0,52 0,6 0,44 0,38 1 0,94 A , A , A15 0 2,

20 ΤΟΙΧΟΣ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) ΔΕΥΤΕΡΟΣ ΟΡΟΦΟΣ Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T , T ,74 0,36 0,93 0,63 0, T3 90 6,35 0,53 0, T ,4 0,36 0, T ,85 0,36 0,93 0,42 0,36 0,89 0,91 T6 90 6,75 0,53 0,63 0,29 0, T ,5 0,36 0,93 0,34 0,33 0,79 0,87 T ,25 0,53 0, T ,8 0,36 0,93 0,57 0, T ,65 0,53 0,63 0,7 0,63 1 0,97 T ,35 0,53 0,63 0,7 0, T ,2 1 0, T ,25 0,53 0,63 0,62 0, T14 0 4,6 1 0,85 0,59 0, T ,65 0,53 0,63 0,44 0,38 1 0,94 T , T , T , Α Ανοίγματα ΑΝΟΙΓΜΑΤΑ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) A ,08 0,36 0,93 0,63 0, A ,96 0,36 0,93 0,63 0, A ,8 0,36 0, A ,8 0,36 0, A ,4 0,36 0,93 0,42 0,36 0,89 0,91 A ,4 0,36 0,93 0,17 0,28 0,89 0,91 A7 90 3,52 0,53 0,63 0,7 0,63 0,75 0,93 A8 90 3,52 0,53 0,63 0,7 0, A9 0 0,88 1 0,85 0,4 0, A ,3 0,53 0,63 0,5 0, A ,96 0,53 0,63 0,44 0,38 1 0,94 A , A , A14 0 2,

21 ΤΟΙΧΟΣ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) ΤΡΙΤΟΣ ΟΡΟΦΟΣ Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T , T ,8 0,44 0,98 0,57 0, T3 90 2,8 0,57 0,72 0,44 0,38 0,95 0,95 T ,75 0,44 0,98 0,57 0, T ,98 0,57 0,72 0,85 0, T6 0 16,2 1 0, T7 90 4,85 0,57 0,72 0,62 0, T8 0 6,75 1 0,85 0,4 0, T9 90 8,1 0,57 0,72 0,44 0,38 1 0,94 T , T , T , Α Ανοίγματα ΑΝΟΙΓΜΑΤΑ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) A ,08 0,44 0,98 0,63 0, A ,96 0,44 0,98 0,42 0,36 0,97 0,97 A ,9 0,44 0, A ,9 0,44 0, A ,4 0,44 0,98 0,57 0, A ,19 0,44 0,98 0,72 0, A ,6 0,44 0,98 0,57 0, A8 90 1,76 0,57 0, A9 90 3,52 0,57 0,72 0,7 0, A10 0 1,54 1 0,85 0,43 0, A ,3 0,57 0,72 0,44 0, A ,96 0,57 0,72 0,44 0,38 1 0,94 A , A , A15 0 2,

22 ΤΕΤΑΡΤΟΣ ΟΡΟΦΟΣ ΤΟΙΧΟΣ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T , T ,67 0,86 1 0,72 0, T ,98 0,8 0,86 0,88 0, T4 0 13,5 1 0, T5 90 4,32 0,8 0,86 0,62 0, T6 0 5,13 1 0,87 0,47 0, T7 90 7,56 0,8 0,86 0,44 0,38 1 0,94 T8 0 28, T , T , Α Ανοίγματα ΤΟΙΧΟΣ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) A ,08 0,86 1 0,72 0, A ,9 0, A ,9 0, A ,4 0,86 1 0,72 0, A ,4 0,86 1 0,72 0, A ,19 0,86 1 0,72 0, A7 90 3,52 0,8 0,86 0,72 0, A8 0 1,54 1 0,87 0,4 0, A9 90 1,3 0,8 0,86 0,5 0, A ,96 0,8 0,86 0,44 0,38 1 0,94 A , A , A13 0 2,

23 ΠΕΜΠΤΟΣ ΟΡΟΦΟΣ ΤΟΙΧΟΣ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) T , T , ,72 0, T , ,85 0, T4 0 8, T , ,62 0,53 1 0,96 T6 0 34, T , T8 0 12, Α Ανοίγματα ΤΟΙΧΟΣ ΠΡΟΣΑΝ. ΕΜΒΑΔΟΝ(m^2) Fhor (ΘΕΡ.) Fhor(ΨΗΞΗ) Fov(ΘΕΡ.) Fov(ΨΗΞΗ) Ffin(ΘΕΡ.) Ffin(ΨΗΞΗ) A , ,72 0, A , ,72 0, A , A , A , ,27 0, A , ,72 0, A7 90 3, ,88 0, A8 0 1, ,4 0, A9 90 1, ,5 0, A , ,62 0,53 1 0,96 A , A ,

24 3.4. ΔΕΙΥΣΔΙΣΗ ΑΕΡΑ ΑΠΟ ΚΟΥΦΩΜΑΤΑ Το υλικό που έχουμε είναι PVC, ανοιγμένο κούφωμα, με διπλό υαλοπίνακα, χωρίς πιστοποίηση και έχει συντελεστή 1,4m 3 /(h.m) επίσης από πίνακα τ.ε.ε του Κ.Εν.Α.Κ Υπολογισμός Για το πρώτο όροφο α=1,4*εμβαδο των ανοιγμάτων.=1,4*91,2=127,7 m 3 /h Για το δεύτερο όροφο α=1,4* εμβαδά των ανοιγμάτων.=1,4*84,2=117,9 m 3 /h Για το τρίτο όροφο α=1,4* εμβαδά των ανοιγμάτων.=1,4*86,5=121 m 3 /h Για το τέταρτο όροφο α=1,4* εμβαδά των ανοιγμάτων.=1,4*71,7=100 m 3 /h Για το πέμπτο όροφο α=1,4* εμβαδά των ανοιγμάτων.=1,4*62,8=88 m 3 /h 22

25 3.5. ΥΠΟΛΟΓΙΣΜΟΣ ΑΕΡΙΣΜΟΥ ΛΟΓΩ ΥΠΑΡΞΗΣ ΚΟΥΦΩΜΑΤΩΝ Για πλαστικά πλαίσια κουφωμάτων p.v.c τυπικές τιμές αερισμού λόγο ύπαρξης χαραμάδων ανά μονάδα επιφάνειας κουφώματος από πινάκα 3.26 του ΤΟΤΕΕ περνούμε τους συντελεστές για παράθυρο 6,8 m 3 /h/m 2 και για πόρτα 5,3m 3 /h/m 2 Πρώτος όροφος Για παράθυρα (1,8+0,3+2,03+2,08+1,54+1,3+0,6+2,24+2,24)*6,8=96,084 m 3 /h Για πόρτες (μπαλκονόπορτες) (3,08+3,96+4,4+4,4+3,52+3,96)*5,3=123,6 m 3 /h Δεύτερος όροφος Για παράθυρα ΣΥΝΟΛΟ:219,687 m 3 /h (1,8+0,88+1,3+0,6+2,24+2,24)*6,8=61,6 m 3 /h Για πόρτες (μπαλκονόπορτες) (3,08+3,96+4,4+4,4+3,52+3,52+3,96)*5,3=121,26 m 3 /h Τρίτος όροφος Για παράθυρα ΣΥΝΟΛΟ:182,86 m 3 /h (1,8+1,6+1,7+1,54+1,3+0,6+2,24+2,24)*6,8=88,53 m 3 /h Για πόρτες (μπαλκονόπορτες) (3,08+3,96+4,4+3,19+3,52+3,96)*5,3=117,18 m 3 /h ΣΥΝΟΛΟ:205,71 m 3 /h 23

26 Τέταρτος όροφος Για παράθυρα (1,8+1,54+1,3+0,6+0,78+2,24)*6,8=56,17 m 3 /h Για πόρτες (μπαλκονόπορτες) (3,08+4,4+4,4+3,19+3,52+3,96)*5,3=119,5 m 3 /h ΣΥΝΟΛΟ:175,69 m 3 /h Πέμπτος όροφος Για παράθυρα (1,8+1,54+1,3+0,6+1,56)*6,8=46,24 m 3 /h Για πόρτες (μπαλκονόπορτες) (3,08+3,96+4,4+4,4+3,52+1,98)*5,3=113,1 m 3 /h ΣΥΝΟΛΟ:159,342 m 3 /h 24

27 3.6. ΖΕΣΤΟ ΝΕΡΟ ΧΡΗΣΗΣ Όσων αφορά το ζεστό νερό χρήσης από το μηνά Ιανουάριο έως Απρίλιο και από Οκτώβριο έως και Δεκέμβριο ζεστό νερό χρήσης έχουμε με την χρήση του λέβητα πετρελαίου, και από μηνά Μάιο έως Σεπτέμβριο με θερμοσίφωνες η οικοδομή έχει 14 διαμερίσματα και το κάθε ένα διαθέτη ανεξάρτητο θερμοσίφωνα των 2 ΚW άρα συνολική ισχύς θερμοσίφωνων της οικοδομής είναι 28KW απόδοση κάθε θερμοσίφωνα είναι 100% γιατί δεν έχουν απώλειες στο δίκτυο διανομής λόγο της άμεσης κατανάλωσης Υπολογισμός ζεστού νερού χρήσης Από το πίνακα του τ.ε.ε που ορίζει ο Κ.Εν.Α.Κ παίρνουμε τον συντελεστή για το υπολογισμό του ζεστού νερού χρήσης που είναι 0.91m 3 /m 2 /έτος. Για την πολυκατοικία έχουμε Για το πρώτο όροφο είναι 182,62 m 2 182,62 *0.91=166,18m 3 / έτος. Για το δεύτερο όροφο είναι 175,73m 2 175,73m 2 *0,91=160/ έτος. Για το τρίτο όροφο είναι 192 m 2 192*0,91=175m 3 / έτος Για το τέταρτο όροφο είναι 179 m 2 179*0,91=163 m 3 / έτος Για το πέμπτο όροφο είναι 142 m 2 142*0,91=130 m 3 / έτος Η μέση ετήσια θερμοκρασία νερού δικτύου είναι 16,4 0 C διότι βρισκόμαστε στη ζώνη Γ. 25

28 3.7.ΣΥΣΤΗΜΑΤΑ Σύστημα ψύξης. Συμφώνα με την μεθοδολογία του Κ.Εν.Α.Κ προς επιθεώρηση κτιρίων αν δεν ύπαρχοι σύστημα ψύξης οπός στην περίπτωση μας τότε ο ενεργειακός επιθεωρητής πρέπει να ορίσει ένα θεωρητικό σύστημα ψύξης με αντλίες θερμότητας όπου για κατοικίες ο ονομαστικός δείκτης αποδοτικότητας είναι 3 και ο μέσος μηνιαίος βαθμός κάλυψης της απαιτουμένης ψυκτικής ενεργείας ίσως με 0.5 με δίκτυο διανομής απόδοσης 100% και βοηθητικές μονάδες ισχύος 5W/m 2 για κατοικίες Σύστημα θέρμανσης. Για σύστημα θέρμανσης η εξεταζόμενη κατοικία διαθέτη λέβητα πετρελαίου όπου έχει συνολική ισχύς 210 ΚW και η απόδοση του λέβητα αυτού κυμαίνετε στο 95% όπου συμφώνα με τον νέο κανονισμό Κ.Εν.Α.Κ ο συγκεκριμένος λέβητας θα πρέπει να γίνεται επιθεώρηση τουλάχιστον ανά διετία εφόσον η ονομαστική του ισχύς είναι άνω των 100 KW επίσης το δίκτυο διανομής θέρμανσης της εγκατάστασης του κτιρίου έχει βαθμό απόδοσης Ισσό με τον βαθμό απόδοσης του λέβητα δηλαδή 95% όπου η μόνωση στο δίκτυο διανομής είναι ένας σημαντικός παράγοντας στην ορθή εγκατάσταση της θέρμανσης. Το σύστημα θέρμανσης μας διαθέτη σώματα καλοριφέρ (τερματικές μονάδες) που έχουν τοποθετηθεί για την κάλυψη 26

29 του απαιτούμενου φορτίου στο χώρο που επιθυμούμε να θερμαίνουμε και έχουν βαθμό απόδοσης 98% Επίσης όπως κάθε σύστημα κεντρικής θέρμανσης διαθέτη βοηθητικές μονάδες (κυκλοφορητές) έτσι και το εξεταζόμενο κτίριο περιλαμβάνει στο σύστημα θέρμανσης και βοηθητικές μονάδες συνολικής ισχύς 5.35KW 27

30 ΑΠΟΤΕΛΕΣΜΑΤΑ Πρωτογενές ενεργεία ανά τελική χρήση (kwh/m 2 ) Τελική Χρήση Κτήριο Αναφοράς Υπαρχών Κτήριο Θέρμανση Ψύξη Ζεστού Νερού Χρήσης 41, Φωτισμός Συνεισφορά Α.Π.Ε-ΣΙΘ Σύνολο Κατάταξη - Δ 28

31 ΣΥΜΠΕΡΑΣΜΑΤΑ Περιορισμός στην έκδοση πιστοποιητικό ενεργειακής έκδοσης. Περιορισμός στη πηγές δεδομένων: Αρχιτεκτονικά σχέδια, Η/Μ σχέδια (αν είναι με το κανονισμό 1971 ίσος να βρεις θερμομόνωση), Φύλλο συντήρησης λέβητα, Φύλλο συντήρησης στο σύστημα κλιματισμού, Τιμολόγια ενεργειακά καταναλώσεων, Δελτία αποστολής ή τιμολόγια αγοράς υλικών, Έντυπο ενεργειακής επιθεώρησης λέβητα, Έντυπο ενεργειακής επιθεώρησης συστήματος θέρμανσης, Έντυπο ενεργειακής επιθεώρησης συστήματος κλιματισμού, Πληροφορία από ιδιοκτήτη/διαχειριστή. Για την αξιολόγηση της σημερινής ενεργειακής συμπεριφοράς του υφιστάμενου κτιρίου μέσω της ενεργειακής επιθεώρησης κτιρίων, έγινε χρήση του ειδικού λογισμικού ΤΕΕ-ΚΕΝΑΚ. Από τα αποτελέσματα της επιθεώρησης, προέκυψε η αναμενόμενη εικόνα ενός ενεργειακά μη αποδοτικού κτιρίου με κατηγορία Δ. Ιδιαίτερα, οι καταναλώσεις για θέρμανση κατέδειξαν τον ελλιπή σχεδιασμό του κτιριακού κελύφους και 29

32 έδειξαν την κατεύθυνση για βελτιωτικές επεμβάσεις. Παρατηρούμε επίσης ότι έχουμε απόκλιση και στο ζεστό νερό χρήσης επόμενος θα πρέπει να κάνουμε κάποια βελτίωση και στο σύστημα ζεστού νερού χρήσης. Επομένως, το πρώτο βήμα για την εξοικονόμηση ενέργειας δεν θα μπορούσε να είναι άλλο από την επέμβαση στις αδιαφανείς επιφάνειες του κτιρίου και την αντικατάσταση των κουφωμάτων, όπου για της αδιαφανείς επιφάνειες θα μπορούσε να προστεθεί επιπλέον μονωτικό υλικό και κατά δεύτερων να αντικατασταθούν τα κουφώματα του κτηρίου τοποθετώντας βεβαία κουφώματα με καλύτερο συντελεστή θερμοπερατότητας. Οπώς προαναφέραμε λόγω ύπαρξης αυτής της απόκλισης και στο νερό χρήσης μεταξύ του κτιρίου αναφοράς και υφιστάμενου κτιρίου θα μπορούσαμε να τοποθετήσουμε ηλιακούς θερμοσίφωνες τριπλής ενεργείας όπου με αυτούς τους συλλέκτες θα επιτύχουμε πλήρης κάλυψη και για τους θερινούς αλλά και για τους χειμερινούς μήνες, οπώς γνωρίζουμε στους θερινούς μήνες θα έχουμε πλήρης κάλυψη λόγο της συνεχόμενης ηλιακής ακτινοβολίας, ενώ τους χειμερινούς μήνες θα χρησιμοποιήσουμε είτε τον λέβητα πετρελαίου είτε την ηλεκτρική αντίσταση που είδη παρέχουν αυτή η θερμοσίφωνες, επίσης πρέπει να τονίσουμε ότι με αυτούς τους συλλέκτες τριπλής ενεργείας έχουμε πάντα δυο επιλογές ανεξάρτητος την εποχή, αν και τους θερινούς μήνες έχουμε πλήρης κάλυψη λόγο της καιρικές συνθήκες, επίσης στους χειμερινούς μήνες που επικρατεί λίγη ηλιοφάνεια με υποβοήθηση είτε με τον λέβητα πετρελαίου είτε με ηλεκτρικό ρεύμα θα έχουμε μια ικανοποιητική κάλυψη. Στον πινάκα κατάταξης βλέπουμε για Φωτισμό και Συνεισφορά Α.Π.Ε-ΣΙΘ Να είναι μηδενικά αυτό γιατί βάση του Κ.Εν.Α.Κ σε κτίρια κατοικίας δεν λαμβάνετε υπόψη, αυτό μόνο σε τριτογενή κτίρια λαμβάνετε υπόψη. Τέλος για να βρεθεί η κατηγορία σε ποια κατάταξη ανήκει παρατηρώντας τον τελευταίο πινάκα, προκύπτει από τον λόγο το σύνολο του υπάρχον κτίριο προς του σύνολο του κτιρίου αναφοράς και συγκρίνοντας βρίσκουμε την κατηγορία που ανήκει το υπό εξεταζόμενο κτίριο. 30

33 Όροφος 1 ος Τοίχος 1 ΠΑΡΑΡΤΗΜΑ ΥΠΟΛΟΓΙΣΜΟΣ ΕΜΒΑΔΩΝ ΤΩΝ ΤΟΙΧΩΜΑΤΩΝ Για να υπολογιστούν η επιφανείς που είναι σε επαφή με μη θερμαινόμενους χορούς εκτελέστηκε η παρακάτω μέθοδος λαμβάνεται ο μισός συντελεστής θερμοπερατότητας Fολ=8,00 Χ 2,70= 21,6m 2 Fσκυρόδεμα=(0,50 Χ 8,00) + (2,50 Χ 2,20)= 9,5m 2 Fοπτοπλινθοδομη=21,6 9,5= 12,1m 2 ***Όλα τα υποστυλώματα είναι 0,50cm 31

34 Τοίχος 2 Fολ=3,00 Χ 2,70= 8,1m 2 Fσκυρόδεμα=(0.50 X 3.00) + (0.30 X 2.20)= 2.16m 2 F A 1 =1.40 X 2.20= 3.08m 2 Fοπτοπλινθοδομή= 2.86m 2 32

35 Τοίχος 3 Fολ=2.70 x 2.70= 7.29 m 2 Fοπτοπλινθοδομη=2.20 x 2.35= 5.17 m 2 Fσκυρόδεμα= = 2.12 m 2 33

36 Τοίχος 4 Fολ=2.70 x 2.70 = m 2 Fσκυρόδεμα=(2.80 x 2.20) + (0.50 x 7.20) = 9.76 m 2 F A 1 =1.80 x 2.20 = 3.96 m 2 F A 2 =1.50 x 1.20 = 1.80 m 2 Fοπτοπλινθοδομή= 3.92 m 2 34

37 Τοίχος 5 Fολ= 1.65 X 2.20 = 4.46 m 2 Fσκυρόδεμα=(0.30 x 2.20) + (0.50 x 1.65) = 1.49 m 2 Fοπτοπλινθοδομη= = 2.97 m 2 35

38 Fσκυρόδεμα= 2.70 x 1.00 = 2.7 m 2 36

39 Τοίχος 6 Fολ= 4.00 x 2.70 = 10.8 m 2 F A 1 = 2.00 x 2.20 = 4.4 m 2 Fσκυρόδεμα= 4.00 x 0.50 = 5 m 2 Fοπτοπλινθοδομη= = 4.4 m 2 37

40 Τοίχος 7 Fολ= 0.80 x 2.70 = 2.16 m 2 Fσκυρόδεμα= 0.50 x 0.80 = 0.40 m 2 Fοπτοπλινθοδομή= = 1.76 m 2 38

41 Τοίχος 8 Fολ= 2.70 X 4.30 = m 2 F A 1 = 2.00 x 2.20 = 4.4 m 2 Fσκυρόδεμα= 0.50 x 4.30 = 2.15 m 2 Fοπτοπλινθοδομή= = 7.21 m 2 39

42 Τοίχος 9 Fολ= 2.45 x 2.70 = 6.62 m 2 Fσκυρόδεμα= 0.50 x 2.45 = 1.23 m 2 F A 1 = 0.50 x 0.60 = 0.3 m 2 Fοπτοπλινθοδομή= = 5.09 m 2 40

43 Τοίχος 10 Fολ= 6.15 x 2.70 = m 2 F A 1 = 1.40 x 1.45 = 2.03 m 2 Fσκυρόδεμα=(0.50 x 6.1) + (2.30 x 2.20) = 8.11 m 2 Fοπτοπλινθοδομή= = 6.33 m 2 41

44 Τοίχος 11 Fολ= 2.70 x 7.40 = m 2 F A 1 = 1.60 x 1.30 = 2.08 m 2 F A 2 =1.60 x 2.20 = 3.52 m 2 Fσκυρόδεμα=(0.50 x 7.40 ) + (2.60 x 2.20) = 9.42 m 2 Fοπτοπλινθοδομή= = 4.96 m 2 42

45 Τοίχος 12 Fολ= 6.20 x 2.70 = m 2 F A 1 = 1.40 x 1.10 = 1.54 m 2 Fσκυρόδεμα=(3.45 x 2.20) + (0.50 x 6.20) = m 2 Fοπτοπλινθοδομή= = 4.51 m 2 43

46 Τοίχος 13 Fολ= 2.00 x 2.70 = 5.4 m 2 Fσκυρόδεμα= 0.50 x 2.00 = 1.00 m 2 F A 1 = 1.00 x 1.30 = 1.3 m 2 Fοπτοπλινθοδομή= 5.4 x 2.3 = 3.1 m 2 44

47 Τοίχος 14 Fολ= 2.60 x 2.70 =7.02 m 2 Fσκυρόδεμα= 0.50 x 2.60 = 1.3 m 2 Fοπτοπλινθοδομή= = 5.72 m 2 45

48 Τοίχος 15 Fολ= 2.65 x 2.70 = 7.16 m 2 F A 1 = 1.80 x 2.20 = 3.96 m 2 Fσκυρόδεμα= 0.50 x 2.65 = 1.33 m 2 Fοπτοπλινθοδομή= = 1.88 m 2 46

49 Τοίχος 16 Fολ= 8.40 x 2.70 = m 2 Fσκυρόδεμα=(0.50 x 8.40) + (4.70 x 2.20) = m 2 Fοπτοπλινθοδομή= = 8.14 m 2 47

50 Τοίχος 17 Fολ= 1.65 x 2.70 = 4.46 m 2 F A 1 = 0.60 x 1.00 = 0.6 m 2 Fσκυρόδεμα= = 3.86 m 2 48

51 Τοίχος 18 Fολ= 1.90 x 2.70 = 5.13 m 2 Fσκυρόδεμα=(0.50 x 1.90) + (0.50 x 2.20) = 2.05 m 2 Fοπτοπλινθοδομή= = 3.08 m 2 49

52 Τοίχος 19 Fολ= 4.90 x2.70 = m 2 F A 1 = 1.60 x 1.40 = 2.24 m 2 Fοπτοπλινθοδομή=(4.10 x 2.20) 2.24 = 6.78 m 2 Fσκυρόδεμα= = 4.21 m 2 50

53 Τοίχος 20 Fολ= 4.80 x 2.70 = m 2 F A 1 = 1.60 x 1.40 = 2.24 m 2 Fοπτοπλινθοδομή=(2.8 x 2.20) 2.24 = 3.92 m 2 Fσκυρόδεμα= = 6.8 m 2 51

54 Όροφος 2 ος Τοίχος 1 Fολ= 8.00 x 2.70 = m 2 Fσκυρόδεμα= (0.50 x 8.00)+(2.50 x 2.20)=9.5m 2 Fοπτοπλινθοδομη= =12.10 m 2 52

55 Τοίχος 2 Fολ= 6.20x 2.70 = m 2 F A 1 = 1.40 x 2.20=3.08 m 2 F A 2 = 1.80x 2.20 = m 2 Fσκυρόδεμα= (0.60 x 2.20)+(0.50x 6.20)=4.42 m 2 Fοπτοπλινθοδομή= =5.28 m 2 53

56 Τοίχος 3 Fολ= 2.65 x 2.70 = 7.16 m 2 Fοπτοπλινθοδομη=1.35 x 2.20=2.97 m 2 Fσκυρόδεμα= =4.19 m 2 54

57 Τοίχος 4 Fολ= 2.65 x 2.70 = 7.16 m 2 F A 1 = (0.75 x 1.20) x 2= 1.8 m 2 Fσκυρόδεμα =(0.50 x 2.65) + (0.85 x 2.20) = 3.2 m 2 Fοπτοπλινθοδομη= = 2.16 m 2 55

58 Τοίχος 5 Fολ= 1.50 x 2.70 = 4.05 m 2 Fοπτοπλινθοδομη=1.20 x 2.20=2.64 m 2 Fσκυρόδεμα= =1.41 m 2 56

59 Τοίχος 6 Fολ= 5.75 x 2.70 = m 2 F A 1 = (2.20 x 2.00) = 4.4 m 2 Fσκυρόδεμα =0.50 x 5.75 = 2.88 m 2 Fοπτοπλινθοδομη= = 8.25 m 2 57

60 Τοίχος 7 Fολ= 2.80 x 2.70 = 7.56 m 2 Fσκυρόδεμα =0.50 x 2.80=1.40 m 2 Fοπτοπλινθοδομή= =6.16 m 2 58

61 Τοίχος 8 Fολ= 4.35x 2.70 = m 2 F A 1 = (2.20 x 2.00) = 4.4 m 2 Fσκυρόδεμα =0.50 x 4.35 = 2.18 m 2 Fοπτοπλινθοδομη= = 2.16 m 2 59

62 Τοίχος 9 Fολ= 4.00 x 2.70 = m 2 Fσκυρόδεμα =0.50 x 4.00=2.00 m 2 Fοπτοπλινθοδομή= =8.80 m 2 60

63 Τοίχος 10 Fολ= 4.00 x 2.70 = m 2 Fοπτοπλινθοδομή =2.90 x 2.20=6.38 m 2 Fσκυρόδεμα= = 4.42 m 2 61

64 Τοίχος 11 Fολ= 3.50 x 2.70 = 9.45 m 2 F A 1 = (1.60 x 2.20) = 3.52 m 2 Fοπτοπλινθοδομή =1.30 x 2.20 = 2.86 m 2 Fσκυροδεμα= = 3.07 m 2 62

65 Τοίχος 12 Fολ= 1.40 x 2.70 = 3.78 m 2 Fολ= 0.50 x 2.70 = 1.35 m 2 63

66 Τοίχος 13 Fολ= 4.80 x 2.70 = m 2 F A 1 = (1.60 x 2.20) = 3.52m 2 Fσκυρόδεμα =(2.30 x 2.20)+(0.50 x 1.80) = 7.46 m 2 Fοπτοπλινθοδομή= = 1.98 m 2 64

67 Τοίχος 14 Fολ= 6.20 x 2.70 = m 2 F A 1 = (0.80 x 1.10) = 0.88 m 2 Fοπτοπλινθοδομή =(2.80 x 2.20) 0.88 = 5.28 m 2 Fσκυρόδεμα= = m 2 65

68 Τοίχος 15 Fολ= 1.25 x 2.70 = 3.38 m 2 F A 1 = 1.00 x 1.30 = 1.30 m 2 Fσκυρόδεμα =0.50 x 1.25= 0.63 m 2 Fοπτοπλινθοδομή= = 1.45 m 2 66

69 Τοίχος 16 Fολ= 1.90 x 2.70 = 5.13 m 2 Fσκυρόδεμα =0.50 x 1.90 = 0.95 m 2 Fοπτοπλινθοδομή= = 4.18 m 2 67

70 Τοίχος 17 Fολ= 3.50 x 2.70 = 9.45 m 2 F A 1 = 1.80 x 1.30 = 3.96 m 2 Fσκυρόδεμα =0.50 x 3.50= 1.75 m 2 Fοπτοπλινθοδομή= = 3.74 m 2 68

71 Τοίχος 18 Fολ= 9.10 x 2.70 = m 2 Fοπτοπλινθοδομή =(4.40 x 2.20) = 9.68 m 2 Fσκυρόδεμα= = m 2 69

72 Τοίχος 19 Fολ= 1.70 x 2.70 = 4.59 m 2 F A 1 = 0.60 x 1.00 = 0.60 m 2 Fσκυρόδεμα = = 3.99 m 2 70

73 Τοίχος 20 Fολ= 1.90 x 2.70 = 5.13 m 2 Fοπτοπλινθοδομή = 1.40 x 2.20 = 3.08 m 2 Fσκυρόδεμα= = 2.05 m 2 71

74 Τοίχος 21 Fολ= 4.90 x 2.70 = m 2 F A 1 = 1.60 x 1.40 = 2.24 m 2 Fοπτοπλινθοδομή =(4.10 x 2.20) = 6.78 m 2 Fσκυρόδεμα= = 4.21 m 2 72

75 Τοίχος 22 Fολ= 4.80 x 2.70 = m 2 F A 1 = 1.60 x 1.40 = 2.24 m 2 Fοπτοπλινθοδομή =(2.80 x 2.20) = 3.92 m 2 Fσκυρόδεμα= = 6.80 m 2 73

76 Όροφος 3 ος Τοίχος 1 Fολ=6.80 Χ 2.70 = m 2 Fσκυροδεμα= = 5.82 m 2 Fοπτοπλινθοδομη=5.70 Χ 2.20 = m 2 74

77 Τοίχος 2 Fολ =3.10*2.70 =8.37 m 2 F A 1 =1.40 * 2.20 =3.03 m 2 F σκυρόδεμα =0.50 *3.10 =1.55 m 2 F Οπτοπλινθοδομή = =3.74m 2 75

78 Τοίχος 3 Fολ = 1.40 *2.70 =3.78 m 2 Fσκυρόδεμα =0.50 * 1.40 =0.70 m 2 F Οπτοπλινθοδομή = = 3.08 m 2 76

79 Τοίχος 4 Fολ= * 2.70 = 32.4 m 2 F A 1 = 1.80 *220 = 3.96 m 2 F A 2 = 1.50*1.20 = 1.8 m 2 F A 3 = 2.00 * 2.20 = 4.4 m 2 Fοπτοπλινθοδομή = = m 2 Fσκυρόδεμα = = 11.5 m 2 77
