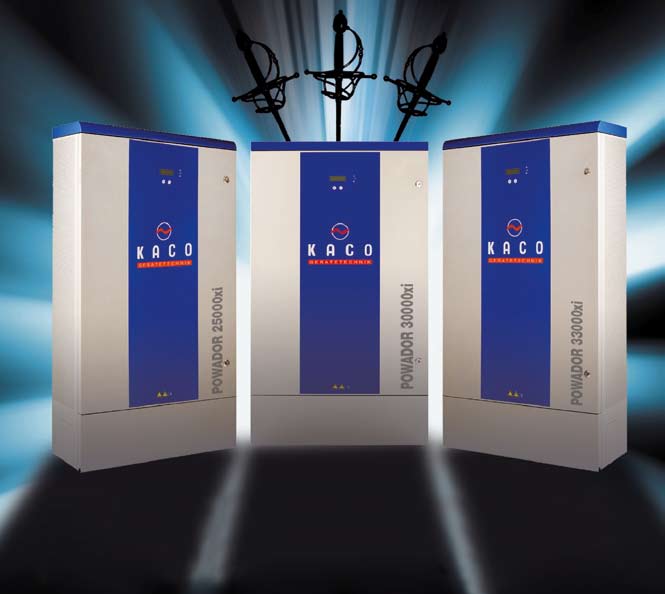

1 Κεντρικοί μετατροπείς Powador 25000xi / 30000xi / 33000xi / Park Oι τρεις σωματοφύλακες Χωρίς μετασχηματιστή Για μέγιστες αποδόσεις

2 Κεντρικοί μετατροπείς Powador 25000xi / 30000xi / 33000xi / Park Οι κεντρικοί μετατροπείς Powador 25000xi / 30000xi / 33000xi / Park σχεδιάστηκαν για υψηλές αποδόσεις και απευθύνονται σε αυτούς που τα θέλουν όλα. Βελτιστοποιήθηκαν για να ανταποκριθούν στις απαιτήσεις μεγάλων εγκαταστάσεων και φωτοβολταϊκών συστημάτων με σύστημα tracking. Βασίζονται στη γνωστή και αξιόπιστη τεχνολογία Powador. Οι 3 είσοδοι DC συνδέονται με ανεξάρτητους ανιχνευτές σημείου μέγιστης ισχύος, εξασφαλίζοντας έτσι μέγιστη απόδοση ενέργειας 99,5 %. Σε κάθε φάση μία μονάδα ισχύος τροφοδοτεί στο δίκτυο φωτοβολταϊκό ρεύμα με τον πιο αποδοτικό τρόπο. Οι τρεις ανεξάρτητες μεταξύ τους μονάδες ισχύος καθιστούν περιττή την πρόσθετη επιτήρηση της συστοιχίας. Η βλάβη σε μία συστοιχία γίνεται εύκολα αντιληπτή αφού μία από τις τρεις μονάδες ισχύος θα αποδίδει λιγότερο σε σχέση με τις άλλες δύο. Το γεγονός αυτό το αντιλαμβάνεται, για παράδειγμα, ο καταγραφέας δεδομένων prolog. Όσον αφορά την τάση εισόδου DC, οι μετατροπείς αυτοί είναι συμβατοί με τους μονοφασικούς μετατροπείς Powador χωρίς μετασχηματιστή. Το νέο πρότυπο ψύξης, βάσει του οποίου τα ηλεκτρονικά κυκλώματα είναι προστατευμένα, τους καθιστά κατάλληλους για εγκατάσταση σε ακραίες περιβαλλοντικές συνθήκες. Με την 7ετή εγγύηση και την υπηρεσία της επιτόπου συντήρησης, ο πελάτης απολαμβάνει τη μέγιστη ασφάλεια και ταχεία αντίδραση σε περίπτωση βλάβης. Ελέγχθηκε. Εγκρίθηκε. Πιστοποιήθηκε. KACO - Powador 25000xi / 30000xi / 33000xi Earth leakage EMV filter Overvoltage (varistors gas discharge valve Input capacity IGBT bridge temperature sensor Power chokes EMV filter Relay AFI module EMV filter Overvoltage AC terminal Screw connection max. cable diameter: 25 mm Pulse frequency 18 Khz Signal generation and feed-in (mains) Earth leakage Input capacity IGBT bridge Power chokes see page 62 EMV filter Overvoltage (varistors gas discharge valve temperature sensor Fault signalling relay Redundant mains monitoring 30 V / 1 A Pulse frequency 18 Khz Signal generation and feed-in (mains) Fans Earth leakage Input capacity IGBT bridge Power chokes Control terminal EMV filter Overvoltage (varistors gas discharge valve temperature sensor Pulse frequency 18 Khz Signal generation and feed-in (mains) User interface with backlit 4 x 20 character LCD display button

3 Η Σειρά Powador Park Με υψηλό βαθμό απόδοσης 97,4 % Με τη σειρά Powador Park βελτιώσαμε τους γνωστούς, δοκιμασμένους και επιτυχημένους κεντρικούς μετατροπείς μας έως 33 kw, τους βελτιστοποιήσαμε και τους εξειδικεύσαμε για μεγάλα φωτοβολταϊκά πάρκα. O βαθμός απόδοσης, που φτάνει στο 97,4% τους καθιστά μοναδικούς στη συγκεκριμένη κατηγορία. Οι μικρότερες αποδόσεις ανήκουν στο παρελθόν. Η σειρά για φωτοβολταϊκά πάρκα αποτελείται από τους μετατροπείς 25000xi Park, 30000xi Park και 33000xi Park. H oνομαστική τους ισχύς είναι 25kW, 30 kw και 33 kw αντίστοιχα. Παρουσιάζουν διαφοροποιήσεις από τους υπόλοιπους κεντρικούς μετατροπείς σε τρία σημεία: στη συχνότητα χρονισμού του διακόπτη ισχύος (9 khz), στη χρήση ημιαγωγών νέας τεχνολογίας, και στην τροφοδoσία των ανεμιστήρων. Powador 25000xi / 30000xi / 33000xi Park Οι ειδικοί για φωτοβολταϊκά πάρκα

4 Τεχνικά χαρακτηριστικά Powador 25000xi / 30000xi / 33000xi Hλεκτρικά χαρακτηριστικά 25000xi 30000xi 33000xi Μεγέθη εισόδου Μέγιστη απόδοση Φ/Β W W W Εύρος MPP 350 V 600 V Τάση ανοιχτού κυκλώματος 800 V Μέγιστο ρεύμα εισόδου 3 x 27,4 A 3 x 32,8 A 3 x 33,2 A Αριθμός στοιχειοσειρών ανάλογα με την έκδοση M, L XL Αριθμός ρυθμιστών ΜPP 3 Μεγέθη εξόδου Ονομαστική ισχύς W W W Μέγιστη ισχύς W W W Τάση δικτύου 190 V 264 V Απενεργοποίηση ασφαλείας Μετά 10 min εάν U AC > 253 V 0,2 sec εάν U AC > 264 V Ονομαστικό ρεύμα 36,2 A 43,3 A 48,3 A Μέγιστο ρεύμα 39,9 A 47,7 A 48,3 A Ονομαστική συχνότητα 50 Hz / 60 Hz Συντελεστής ισχύος cosφ 1 Αριθμός φάσεων 3 Αρμονικές σε ονομαστική απόδοση < 3 % Γενικά ηλεκτρικά χαρακτηριστικά Μέγιστος βαθμός απόδοσης 96,5 % Ευρωπαϊκός βαθμός απόδοσης 96,0 % Κατανάλωση: Standby < 30 W Κατανάλωση: νυχτερινή λειτουργία Ελάχιστη ισχύς τροφοδοσίας Αρχή κυκλώματος Επιτήρηση δικτύου Μηχανικά χαρακτηριστικά Ενδείξεις Στοιχεία χειρισμού Θύρες Ρελέ αναφοράς βλάβης Συνδέσεις 7 W 120 W αυτοελεγχόμενο, χωρίς μετασχηματιστή Σύστημα επιτήρησης 3 φάσεων σύμφωνα με τα πρότυπα VDE : και VDEW Φωτιζόμενη οθόνη LCD, 4 x 20 ψηφία 2 πλήκτρα για τον χειρισμό της οθόνης Επαφή άνευ τάσης μέγ. 30 V / 1 A Σύνδεση AC με σπειροειδείς κλέμες, καλώδιο 1 x Μ40 Σύνδεση DC με σπειροειδείς κλέμες, καλώδιο 6 x Μ20 Θερμοκρασία περιβάλλοντος -20 C 40 C Επιτήρηση θερμοκρασίας > 75 O C προσαρμογή απόδοσης εξαρτώμενη από τη θερμοκρασία, > 85 O C αποκοπή από το δίκτυο Ψύξη Εξαναγκασμένη ψύξη, ανεμιστήρας με ρυθμιζόμενη ταχύτητα, μέγ. 600 m 3 /h Τάξη προστασίας IP 54 Στάθμη θορύβου 58 db (A) (ανάλογα με τη λειτουργία του ανεμιστήρα) Διακόπτης απομόνωσης DC ενσωματωμένος Κέλυφος Xάλυβα Ύψος x Πλάτος x Βάθος σε mm 1460 x 835 x 340 Βάρος 190 kg

5 Τεχνικά χαρακτηριστικά Powador 25000xi Park / 30000xi Park / 33000xi Park Hλεκτρικά χαρακτηριστικά 25000xi Park 30000xi Park 33000xi Park Μεγέθη εισόδου Μέγιστη απόδοση Φ/Β W W W Εύρος MPP 350 V 600 V Τάση ανοιχτού κυκλώματος 800 V Μέγιστο ρεύμα εισόδου 3 x 26,9 A 3 x 29,2 A 3 x 32,5 A Αριθμός στοιχειοσειρών ανάλογα με την έκδοση M, L XL Αριθμός ρυθμιστών ΜPP 3 Μεγέθη εξόδου Ονομαστική ισχύς W W W Μέγιστη ισχύς W W W Τάση δικτύου Απενεργοποίηση ασφαλείας 190 V 264 V 10 min εάν U AC > 253 V/0,2 sec εάν U AC > 264 V Ονομαστικό ρεύμα 36,2 A 43,3 A 48,3 A Μέγιστο ρεύμα 39,9 A 47,7 A 48,3 A Ονομαστική συχνότητα 50 Hz / 60 Hz Συντελεστής ισχύος cosφ 1 Αριθμός φάσεων 3 Αρμονικές σε ονομαστική απόδοση < 3 % Γενικά ηλεκτρικά χαρακτηριστικά Μέγιστος βαθμός απόδοσης 97,4 % Ευρωπαϊκός βαθμός απόδοσης 97,0 % Κατανάλωση: Standby Κατανάλωση: νυχτερινή λειτουργία Ελάχιστη ισχύς τροφοδοσίας Αρχή κυκλώματος Επιτήρηση δικτύου Συχνότητα χρονισμού Μηχανικά χαρακτηριστικά Ενδείξεις Στοιχεία χειρισμού Θύρες Ρελέ αναφοράς βλάβης Συνδέσεις < 30 W 7 W 120 W αυτοελεγχόμενο, χωρίς μετασχηματιστή Σύστημα επιτήρησης 3 φάσεων σύμφωνα με τα πρότυπα VDE : και VDEW 9 khz Φωτιζόμενη οθόνη LCD, 4 x 20 ψηφία 2 πλήκτρα για τον χειρισμό της οθόνης Επαφή άνευ τάσης μέγ. 30 V / 1 A Σύνδεση AC με σπειροειδείς κλέμες, καλώδιο 1 x Μ40 Σύνδεση DC με σπειροειδείς κλέμες, καλώδιο 6 x Μ20 Θερμοκρασία περιβάλλοντος -20 C έως 40 C Επιτήρηση θερμοκρασίας > 75 C προσαρμογή απόδοσης εξαρτώμενη από τη θερμοκρασία, > 80 C αποκοπή από το δίκτυο Ψύξη Εξαναγκασμένη ψύξη, ανεμιστήρας με ρυθμιζόμενη ταχύτητα, μέγ. 600 m³/h Τάξη προστασίας IP 54 Στάθμη θορύβου 58 db (A) (ανάλογα με τη λειτουργία του ανεμιστήρα) Διακόπτης απομόνωσης DC ενσωματωμένες Κέλυφος Xάλυβα Ύψος x Πλάτος x Βάθος σε mm 1460 x 835 x 340 Βάρος 190 kg

6 DC-Schalter 1 Παραλλαγές Μ / L / XL Παραλλαγή Μ Powador 25000xi xi M Οι κεντρικοί μετατροπείς Powador 25000xi / 30000xi / 33000xi και οι μετατροπείς της σειράς Park διατίθενται με ενσωματωμένο πίνακα σύνδεσης Φ/Β σε 3 παραλλαγές Μ / L / XL. DC-Schalter 2 DC1 L1 L2 Παραλλαγή Μ Διαθέτουν ενσωματωμένο μόνο τον διακόπτη απομόνωσης συνεχούς ρεύματος στην εσωτερική πλευρά της θύρας του μετατροπέα. Κάθε είσοδος DC διαθέτει κλέμες σύνδεσης για μέγιστη διάμετρο καλωδίου 2 x 16 mm 2. DC2 L3 N DC-Schalter 3 DC3 PE Παραλλαγή L Διαθέτουν ενσωματωμένους διακόπτες DC και 5 ασφάλειες για τις στοιχειοσειρές (12 A) ανά φάση, χωρίς προστασία υπέρτασης. Διατίθενται κλέμες σύνδεσης DC για μέγιστη διάμετρο καλωδίου 10 mm 2. Παραλλαγή L Störmelder Lüfterversorgung (nur bei Parkversion) Παραλλαγή XL Διαθέτουν ενσωματωμένους διακόπτες DC και 5 ασφάλειες για τις στοιχειοσειρές (12 Α) ανά φάση και πρόσθετη προστασία υπέρτασης. Διατίθενται κλέμες σύνδεσης DC για μέγιστη διάμετρο καλωδίου 10 mm 2. Powador 25000xi xi L DC-Schalter 1 DC1 DC-Schalter 2 L1 L2 DC2 L3 N PE DC-Schalter 3 DC3 Störmelder Lüfterversorgung (nur bei Parkversion) Παραλλαγή XL Powador 25000xi xi XL DC-Schalter 1 DC1 DC-Schalter 2 L1 L2 DC2 L3 N PE DC-Schalter 3 DC3 Störmelder Lüfterversorgung (nur bei Parkversion)

7 Σετ σύνδεσης Φ/Β GAK 30000xi με συλλέκτη συστοιχίας H αποκεντρωμένη λύση Optionales Zubehör Σε περίπτωση που η απόσταση ανάμεσα στους φωτοβολταϊκούς μετατροπείς και στις φωτοβολταϊκές μονάδες είναι μεγάλη, προτιμήστε τη σύνδεση γεννήτριας GAK 30000xi σε συνδυασμό με την παραλλαγή Μ. Χρειάζεστε 3 συλλέκτες συστοιχίας που μπορούν να εγκατασταθούν σε ξεχωριστά κελύφη. Το σετ σύνδεσης γεννήτριας GAK Powador 30000xi χρησιμοποιείται κατά κανόνα όταν υπάρχουν μεγάλες αποστάσεις μεταξύ φωτοβολταϊκών μονάδων και μετατροπέων. Είναι κατάλληλο και για εγκατάσταση στην ύπαιθρο, στεγανό στη σκόνη, ασφαλές και απόλυτα προστατευμένο από πίδακες νερού (τάξη προστασίας IP 65). Χαρακτηριστικά 3 ξεχωριστοί συλλέκτες με 7 συστοιχίες έκαστος Συλλέκτης GAK 30000xi προστασία υπέρτασης Η αποκεντρωμένη λύση σε συνδυασμό με τον μετατροπέα της παραλλαγής Μ Κατάλληλο για μετατροπείς Powador 25000xi / 30000xi / 33000xi / Park. Tεχνικά χαρακτηριστικά Σετ σύνδεσης Φ/Β GAK 30000xi με συλλέκτη συστοιχίας Ηλεκτρικά χαρακτηριστικά U OC max. I MPP max. Είσοδοι V DC 36 A DC Κλέμα στην είσοδο συστοιχίας ακροδέκτες έως 6 mm 2 Διακόπτης απομόνωσης φορτίου Ασφάλεια συστοιχίας Προστασία υπέρτασης Δεν διατίθεται 8 Α στο δυναμικό Ασφάλεια 10 x 38 Εάν κρίνεται απαραίτητο, εγκαθίστανται κατάλληλες ασφάλειες ανάλογα με τον τύπο της μονάδας Κλάση ΙΙ / C (μεσαίο επίπεδο προστασίας) 3 βαρίστορ με σύνδεση γεννήτριας αστέρα Κλέμες εξόδου Τάξη προστασίας Κατηγορία προστασίας Κέλυφος Αγωγός εισόδου Διαστάσεις mm (πλάτος x ύψος x βάθος) 2 x ακροδέκτες έως 16 mm 2 Γείωση: σπειροειδής κλέμα 16 mm 2 IP65 II Από polycarbonate, γκρι, διαφανές αναδιπλούμενο καπάκι με 2 αρθρώσεις Στερέωση με κοχλίες βάσει του προτύπου DIN, είσοδοι στοιχειοσειρών Έξοδοι και γείωση Μ x 300 x 180

8 Οι αντιπρόσωποί μας: Trendpark ΚACO GERÄTETECHNIK KACO GERÄTETECHNIK GmbH Κεντρικά Εργοστάσιο Ι Gottfried-Leibnitz-Str Neckarsulm. Germany Tηλ: / Φαξ: / info@kaco-geraetetecnik.de
