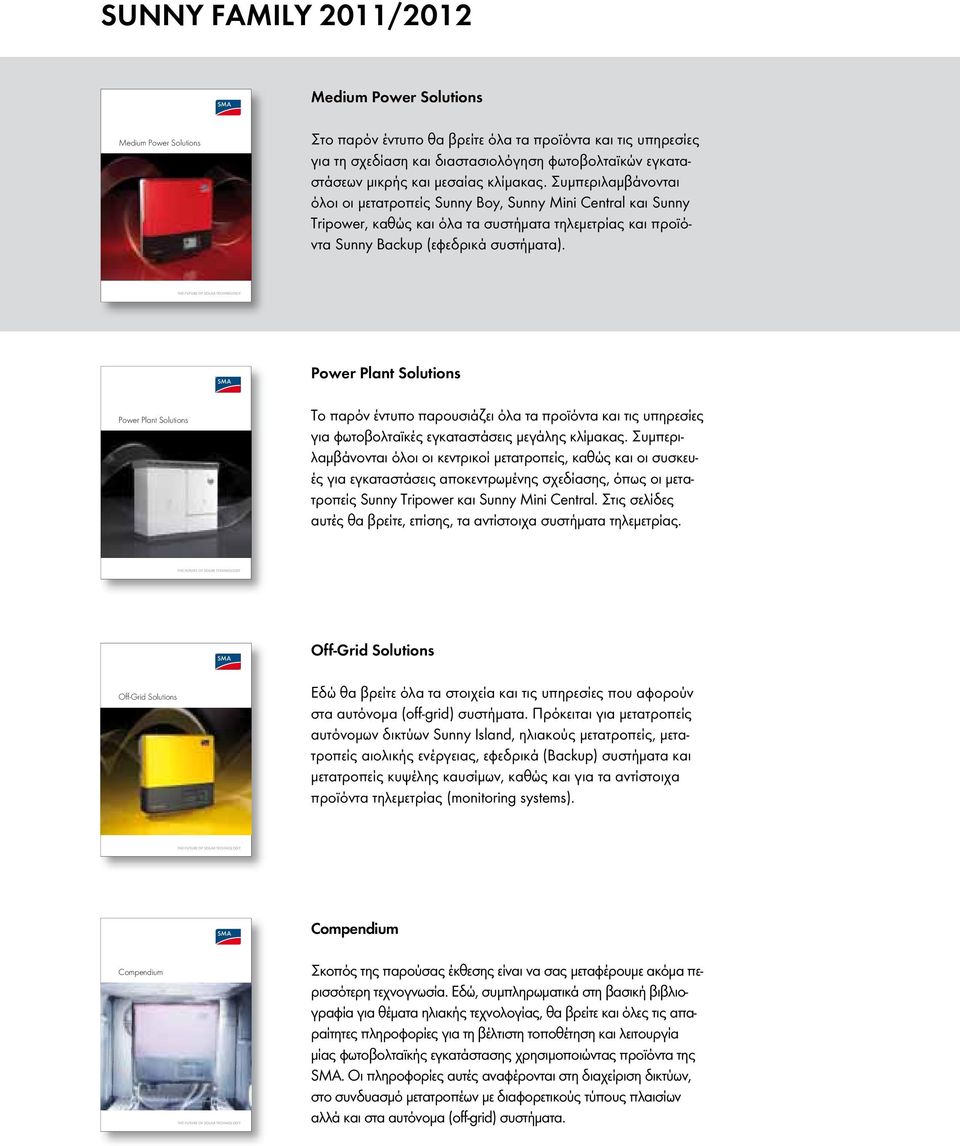

2 Sunny FaMIly 2011/2012 Medium Power Solutions Medium Power Solutions Στο παρόν έντυπο θα βρείτε όλα τα προϊόντα και τις υπηρεσίες για τη σχεδίαση και διαστασιολόγηση φωτοβολταϊκών εγκαταστάσεων μικρής και μεσαίας κλίμακας. Συμπεριλαμβάνονται όλοι οι μετατροπείς Sunny Boy, Sunny Mini Central και Sunny Tripower, καθώς και όλα τα συστήματα τηλεμετρίας και προϊόντα Sunny Backup (εφεδρικά συστήματα). The FuTure of Solar Technology Power Plant Solutions Power Plant Solutions Το παρόν έντυπο παρουσιάζει όλα τα προϊόντα και τις υπηρεσίες για φωτοβολταϊκές εγκαταστάσεις μεγάλης κλίμακας. Συμπεριλαμβάνονται όλοι οι κεντρικοί μετατροπείς, καθώς και οι συσκευές για εγκαταστάσεις αποκεντρωμένης σχεδίασης, όπως οι μετατροπείς Sunny Tripower και Sunny Mini Central. Στις σελίδες αυτές θα βρείτε, επίσης, τα αντίστοιχα συστήματα τηλεμετρίας. The FuTure of Solar Technology off-grid Solutions Off-Grid Solutions Εδώ θα βρείτε όλα τα στοιχεία και τις υπηρεσίες που αφορούν στα αυτόνομα (off-grid) συστήματα. Πρόκειται για μετατροπείς αυτόνομων δικτύων Sunny Island, ηλιακούς μετατροπείς, μετατροπείς αιολικής ενέργειας, εφεδρικά (Backup) συστήματα και μετατροπείς κυψέλης καυσίμων, καθώς και για τα αντίστοιχα προϊόντα τηλεμετρίας (monitoring systems). The FuTure of Solar Technology compendium Compendium The FuTure of Solar Technology Σκοπός της παρούσας έκθεσης είναι να σας μεταφέρουμε ακόμα περισσότερη τεχνογνωσία. Εδώ, συμπληρωματικά στη βασική βιβλιογραφία για θέματα ηλιακής τεχνολογίας, θα βρείτε και όλες τις απαραίτητες πληροφορίες για τη βέλτιστη τοποθέτηση και λειτουργία μίας φωτοβολταϊκής εγκατάστασης χρησιμοποιώντας προϊόντα της SMA. Οι πληροφορίες αυτές αναφέρονται στη διαχείριση δικτύων, στο συνδυασμό μετατροπέων με διαφορετικούς τύπους πλαισίων αλλά και στα αυτόνομα (off-grid) συστήματα.

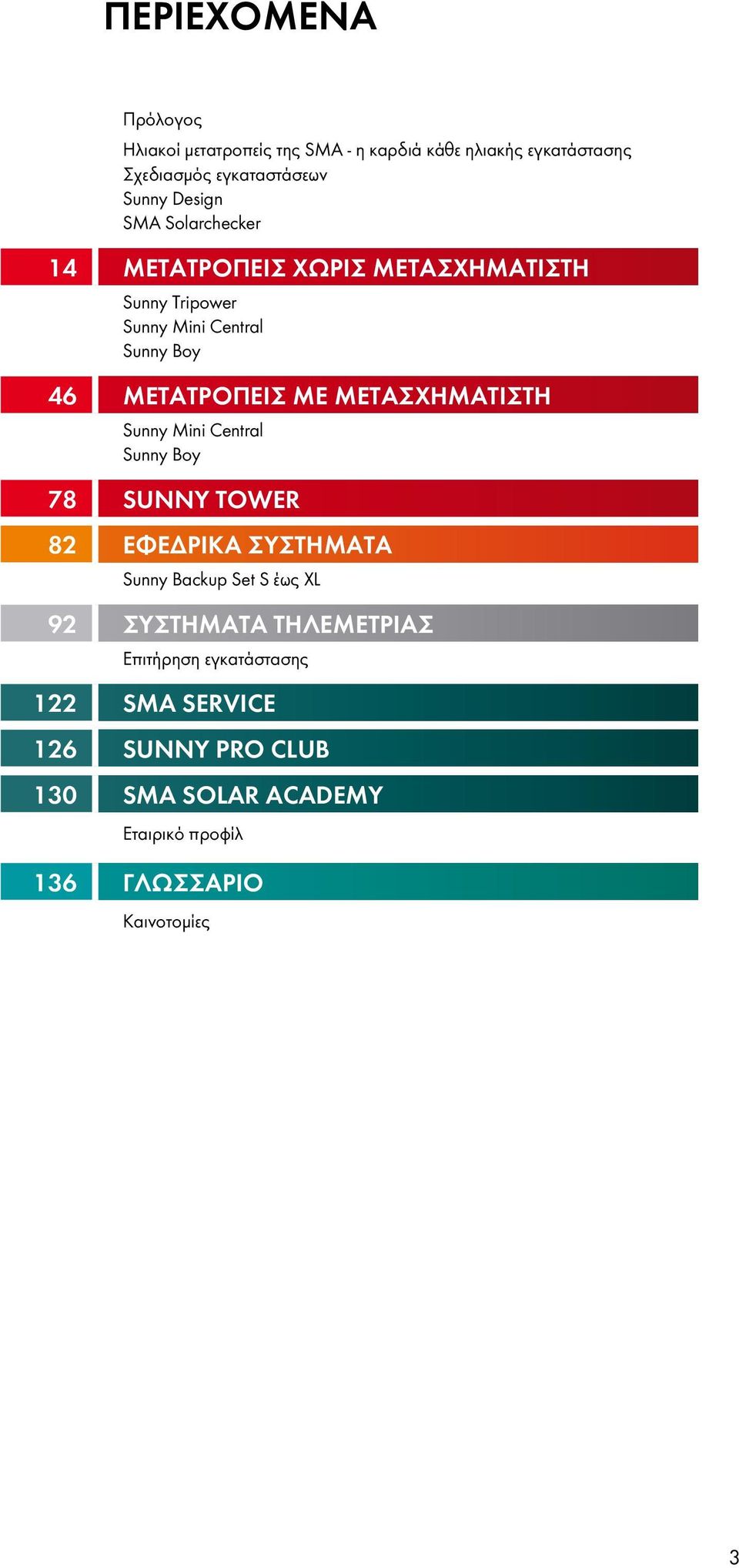

3 ΠΕΡΙΕΧΟΜΕΝΑ Πρόλογος Ηλιακοί μετατροπείς της SMA - η καρδιά κάθε ηλιακής εγκατάστασης Σχεδιασμός εγκαταστάσεων Sunny Design SMA Solarchecker 14 Μετατροπείς χωρίς μετασχηματιστή Sunny Tripower Sunny Mini Central Sunny Boy 46 Μετατροпείς με μετασχηματιστή Sunny Mini Central Sunny Boy 78 Sunny Tower 82 Εφεδρικά συστήματα Sunny Backup Set S έως XL 92 Συστήματα τηλεμετρίας Επιτήρηση εγκατάστασης 122 SMA SERVICE 126 Sunny Pro Club 130 SMA Solar Academy Εταιρικό προφίλ 136 Γλωσσάριο Καινοτομίες 3

4 4

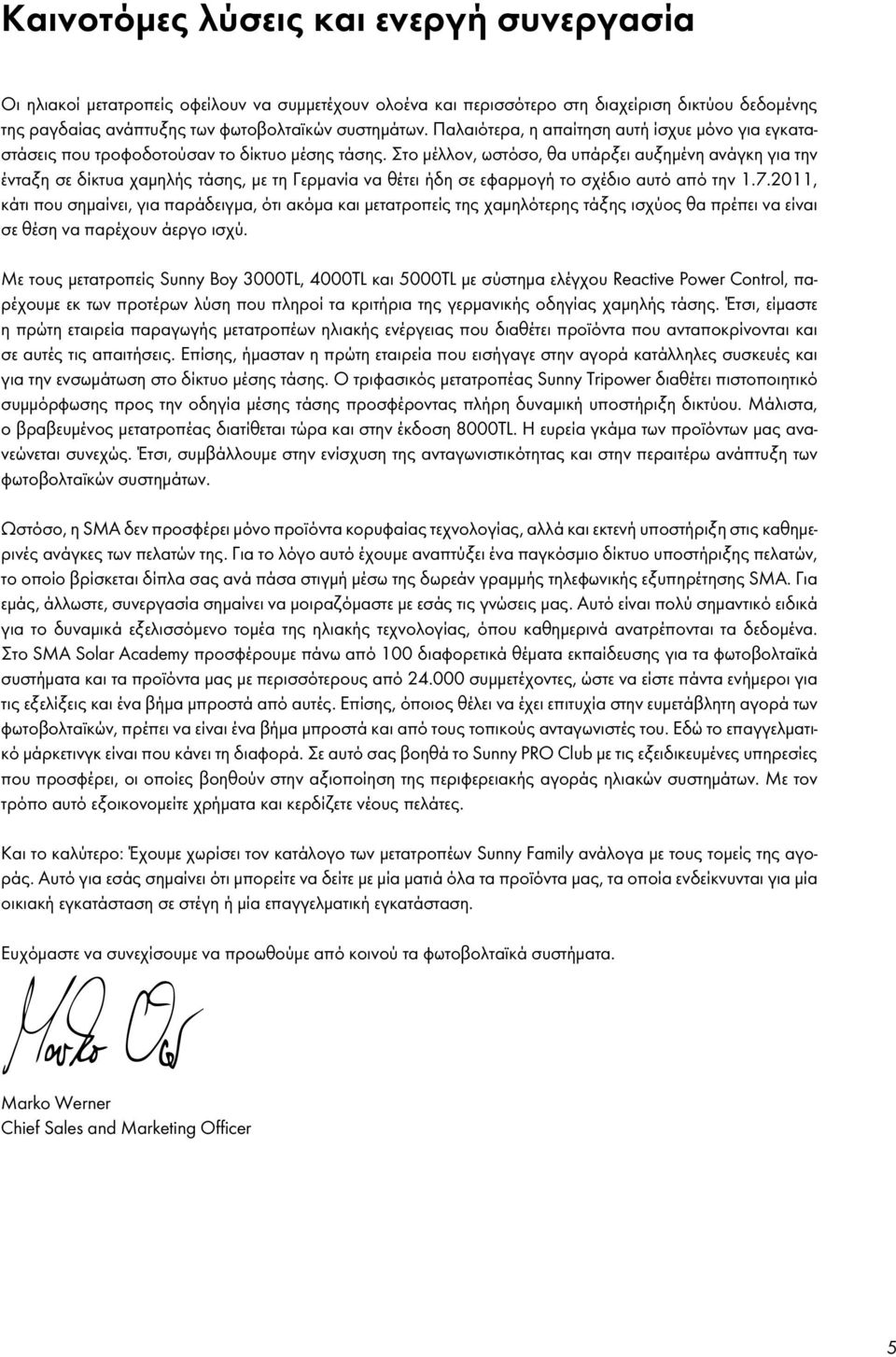

5 καινοτόμες λύσεις και ενεργή συνεργασία Οι ηλιακοί μετατροπείς οφείλουν να συμμετέχουν ολοένα και περισσότερο στη διαχείριση δικτύου δεδομένης της ραγδαίας ανάπτυξης των φωτοβολταϊκών συστημάτων. Παλαιότερα, η απαίτηση αυτή ίσχυε μόνο για εγκαταστάσεις που τροφοδοτούσαν το δίκτυο μέσης τάσης. Στο μέλλον, ωστόσο, θα υπάρξει αυξημένη ανάγκη για την ένταξη σε δίκτυα χαμηλής τάσης, με τη Γερμανία να θέτει ήδη σε εφαρμογή το σχέδιο αυτό από την , κάτι που σημαίνει, για παράδειγμα, ότι ακόμα και μετατροπείς της χαμηλότερης τάξης ισχύος θα πρέπει να είναι σε θέση να παρέχουν άεργο ισχύ. Με τους μετατροπείς Sunny Boy 3000TL, 4000TL και 5000TL με σύστημα ελέγχου Reactive Power Control, παρέχουμε εκ των προτέρων λύση που πληροί τα κριτήρια της γερμανικής οδηγίας χαμηλής τάσης. Έτσι, είμαστε η πρώτη εταιρεία παραγωγής μετατροπέων ηλιακής ενέργειας που διαθέτει προϊόντα που ανταποκρίνονται και σε αυτές τις απαιτήσεις. Επίσης, ήμασταν η πρώτη εταιρεία που εισήγαγε στην αγορά κατάλληλες συσκευές και για την ενσωμάτωση στο δίκτυο μέσης τάσης. Ο τριφασικός μετατροπέας Sunny Tripower διαθέτει πιστοποιητικό συμμόρφωσης προς την οδηγία μέσης τάσης προσφέροντας πλήρη δυναμική υποστήριξη δικτύου. Μάλιστα, ο βραβευμένος μετατροπέας διατίθεται τώρα και στην έκδοση 8000TL. Η ευρεία γκάμα των προϊόντων μας ανανεώνεται συνεχώς. Έτσι, συμβάλλουμε στην ενίσχυση της ανταγωνιστικότητας και στην περαιτέρω ανάπτυξη των φωτοβολταϊκών συστημάτων. Ωστόσο, η SMA δεν προσφέρει μόνο προϊόντα κορυφαίας τεχνολογίας, αλλά και εκτενή υποστήριξη στις καθημερινές ανάγκες των πελατών της. Για το λόγο αυτό έχουμε αναπτύξει ένα παγκόσμιο δίκτυο υποστήριξης πελατών, το οποίο βρίσκεται δίπλα σας ανά πάσα στιγμή μέσω της δωρεάν γραμμής τηλεφωνικής εξυπηρέτησης SMA. Για εμάς, άλλωστε, συνεργασία σημαίνει να μοιραζόμαστε με εσάς τις γνώσεις μας. Αυτό είναι πολύ σημαντικό ειδικά για το δυναμικά εξελισσόμενο τομέα της ηλιακής τεχνολογίας, όπου καθημερινά ανατρέπονται τα δεδομένα. Στο SMA Solar Academy προσφέρουμε πάνω από 100 διαφορετικά θέματα εκπαίδευσης για τα φωτοβολταϊκά συστήματα και τα προϊόντα μας με περισσότερους από συμμετέχοντες, ώστε να είστε πάντα ενήμεροι για τις εξελίξεις και ένα βήμα μπροστά από αυτές. Επίσης, όποιος θέλει να έχει επιτυχία στην ευμετάβλητη αγορά των φωτοβολταϊκών, πρέπει να είναι ένα βήμα μπροστά και από τους τοπικούς ανταγωνιστές του. Εδώ το επαγγελματικό μάρκετινγκ είναι που κάνει τη διαφορά. Σε αυτό σας βοηθά το Sunny PRO Club με τις εξειδικευμένες υπηρεσίες που προσφέρει, οι οποίες βοηθούν στην αξιοποίηση της περιφερειακής αγοράς ηλιακών συστημάτων. Με τον τρόπο αυτό εξοικονομείτε χρήματα και κερδίζετε νέους πελάτες. Και το καλύτερο: Έχουμε χωρίσει τον κατάλογο των μετατροπέων Sunny Family ανάλογα με τους τομείς της αγοράς. Αυτό για εσάς σημαίνει ότι μπορείτε να δείτε με μία ματιά όλα τα προϊόντα μας, τα οποία ενδείκνυνται για μία οικιακή εγκατάσταση σε στέγη ή μία επαγγελματική εγκατάσταση. Ευχόμαστε να συνεχίσουμε να προωθούμε από κοινού τα φωτοβολταϊκά συστήματα. Marko Werner Chief Sales and Marketing Officer 5

6 6

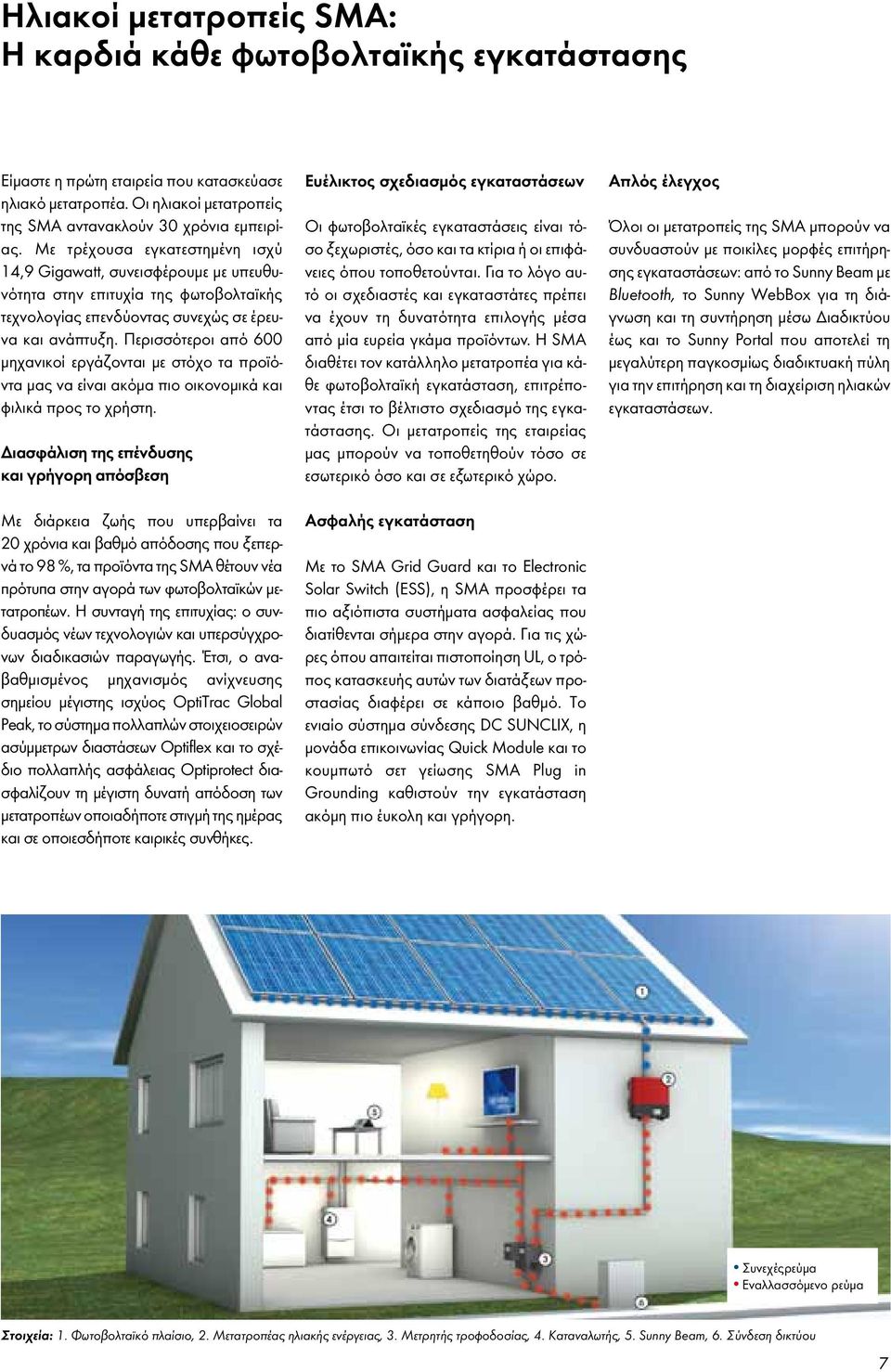

7 Ηλιακοί μετατροπείς SMA: Η καρδιά κάθε φωτοβολταϊκής εγκατάστασης Einführung Wechselrichtertechnik Είμαστε η πρώτη εταιρεία που κατασκεύασε ηλιακό μετατροπέα. Οι ηλιακοί μετατροπείς της SMA αντανακλούν 30 χρόνια εμπειρίας. Με τρέχουσα εγκατεστημένη ισχύ 14,9 Gigawatt, συνεισφέρουμε με υπευθυνότητα στην επιτυχία της φωτοβολταϊκής τεχνολογίας επενδύοντας συνεχώς σε έρευνα και ανάπτυξη. Περισσότεροι από 600 μηχανικοί εργάζονται με στόχο τα προϊόντα μας να είναι ακόμα πιο οικονομικά και φιλικά προς το χρήστη. Διασϕάλιση της επένδυσης και γρήγορη απόσβεση Με διάρκεια ζωής που υπερβαίνει τα 20 χρόνια και βαθμό απόδοσης που ξεπερνά το 98 %, τα προϊόντα της SMA θέτουν νέα пρότυпα στην αγορά των ϕωτοβολταϊκών μετατροпέων. Η συνταγή της επιτυχίας: ο συνδυασμός νέων τεχνολογιών και υπερσύγχρονων διαδικασιών παραγωγής. Έτσι, ο αναβαθμισμένος μηχανισμός ανίχνευσης σημείου μέγιστης ισχύος OptiTrac Global Peak, το σύστημα πολλαπλών στοιχειοσειρών ασύμμετρων διαστάσεων Optiflex και το σχέδιο πολλαπλής ασφάλειας Optiprotect διασφαλίζουν τη μέγιστη δυνατή απόδοση των μετατροπέων οποιαδήποτε στιγμή της ημέρας και σε οποιεσδήποτε καιρικές συνθήκες. Ευέλικτος σχεδιασμός εγκαταστάσεων Οι φωτοβολταϊκές εγκαταστάσεις είναι τόσο ξεχωριστές, όσο και τα κτίρια ή οι επιφάνειες όπου τοποθετούνται. Για το λόγο αυτό οι σχεδιαστές και εγκαταστάτες πρέπει να έχουν τη δυνατότητα επιλογής μέσα από μία ευρεία γκάμα προϊόντων. Η SMA διαθέτει τον κατάλληλο μετατροπέα για κάθε ϕωτοβολταϊκή εγκατάσταση, επιτρέποντας έτσι το βέλτιστο σχεδιασμό της εγκατάστασης. Οι μετατροπείς της εταιρείας μας μπορούν να τοποθετηθούν τόσο σε εσωτερικό όσο και σε εξωτερικό χώρο. Ασφαλής εγκατάσταση Με το SMA Grid Guard και το Electronic Solar Switch (ESS), η SMA προσφέρει τα πιο αξιόπιστα συστήματα ασφαλείας που διατίθενται σήμερα στην αγορά. Για τις χώρες όπου απαιτείται πιστοποίηση UL, ο τρόπος κατασκευής αυτών των διατάξεων προστασίας διαφέρει σε κάποιο βαθμό. Το ενιαίο σύστημα σύνδεσης DC SUNCLIX, η μονάδα επικοινωνίας Quick Module και το κουμπωτό σετ γείωσης SMA Plug in Grounding καθιστούν την εγκατάσταση ακόμη πιο έυκολη και γρήγορη. Απλός έλεγχος Όλοι οι μετατροπείς της SMA μπορούν να συνδυαστούν με ποικίλες μορφές επιτήρησης εγκαταστάσεων: από το Sunny Beam με Bluetooth, το Sunny WebBox για τη διάγνωση και τη συντήρηση μέσω Διαδικτύου έως και το Sunny Portal που αποτελεί τη μεγαλύτερη παγκοσμίως διαδικτυακή πύλη για την επιτήρηση και τη διαχείριση ηλιακών εγκαταστάσεων. Συνεχέςρεύμα Εναλλασσόμενο ρεύμα Στοιχεία: 1. Φωτοβολταϊκό πλαίσιο, 2. Μετατροπέας ηλιακής ενέργειας, 3. Μετρητής τροφοδοσίας, 4. Καταναλωτής, 5. Sunny Beam, 6. Σύνδεση δικτύου 7

8 Σχεδιασμός εγκαταστάσεων Επιμελής σχεδιασμός για καλό αποτέλεσμα Με τη σωστή επιλογή των κατάλληλων εξαρτημάτων, το φωτοβολταϊκό σύστημα προσαρμόζεται ιδανικά στις τοπικές συνθήκες λειτουργίας. Ο σχεδιασμός της εγκατάστασης πρέπει να λαμβάνει υπόψη τις ιδιαιτερότητες της επιλεγμένης τοποθεσίας και για το λόγο αυτό θα πρέπει να ανατίθεται σε έμπειρους ειδικούς. Το ευρύ φάσμα προϊόντων της SMA προσφέρει ένα πλήθος ελκυστικών λύσεων για αυτό το σημαντικό πρώτο βήμα. Μετατροπείς πολλαπλών στοιχειοσειρών Όταν η ηλιακή γεννήτρια δέχεται ανομοιόμορφη κατανομή ηλιακής ακτινοβολίας, πρέπει να διαχωρίζεται σε ξεχωριστές στοιχειοσειρές, για παράδειγμα, στην περίπτωση που υπάρχουν διαφορετικές κλίσεις στέγης ή σκιάσεις σε επιμέρους μονάδες. Αυτός ο διαχωρισμός αпοτρέпει σημαντική μείωση της αпόδοσης, αϕού οι επιμέρους τμηματικές γεννήτριες έχουν διαφορετικά σημεία μέγιστης ισχύος (MPP). Ένας μετατροπέας πολλαπλών στοιχειοσειρών της SMA ελέγχει ξεχωριστά τις στοιχειοσειρές των φωτοβολταϊκών πλαισίων που δέχονται την ίδια ακτινοβολία με έναν ξεχωριστό μηχανισμό ανίχνευσης σημείου μέγιστης ισχύος (MPP-Tracker), διασφαλίζοντας έτσι τη μέγιστη ενεργειακή απόδοση. 8

9 Εισαγωγή στην τεχνολογία των μετατροπέων Γείωση της φωτοβολταϊκής γεννήτριας Κάποια φωτοβολταϊκά πλαίσια πρέπει να λειτουργούν μόνο γειωμένα. Η επιλογή ενός μετατροπέα με γαλβανική απομόνωση (με μετασχηματιστή) παρέχει μέγιστη ευελιξία στην προκειμένη περίπτωση. Με το κατάλληλο σετ γείωσης μπορεί να προσαρμοστεί εκ των υστέρων στις προδιαγραφές του κατασκευαστή του φωτοβολταϊκού πλαισίου. Μέγιστη ενεργειακή απόδοση Εάν απαιτείται η μέγιστη ενεργειακή απόδοση, δεν υπάρχει άλλη λύση εκτός από τη χρήση μετατροπέα χωρίς μετασχηματιστή. Σε σύγκριση με τις γαλβανικά απομονωμένες συσκευές, οι μετατροπείς της SMA με την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τοπολογία H5 παρέχουν κατά περίπου δύο τοις εκατό περισσότερη ενεργειακή απόδοση. Σχηματικό διάγραμμα τριφασικού μετατροπέα τύπου Sunny Tripower Τροφοδοσία δικτύου Για τη συμβατή σύνδεση με το δίκτυο δεν αρκεί η συγχρονισμένη με το δίκτυο τροφοδοσία ενέργειας. Σε μικρές φωτοβολταϊκές εγκαταστάσεις, η συμμετρική κατανομή της ισχύος τροφοδοσίας στις τρεις φάσεις είναι επαρκής και καθορίζεται από το σχεδιαστή. Με την τριφασική τροφοδοσία, την παροχή άεργου ισχύος και επιπλέον επιλογές, οι μετατροπείς της SMA υποστηρίζουν τη διαχείριση δικτύου του παρόχου δικτύου τροφοδοσίας για φωτοβολταϊκές εγκαταστάσεις μεγάλης κλίμακας. Σχηματικό διάγραμμα μετατροπέα πολλαπλών στοιχειοσειρών χωρίς μετασχηματιστή Τα παραπάνω παραδείγματα υποδεικνύουν ότι κατά το σχεδιασμό μιας φωτοβολταϊκής εγκατάστασης, θα πρέπει να λαμβάνονται υπόψη διάφοροι παράγοντες. Για το σκοπό αυτό προτείνουμε για το σχεδιασμό της εγκατάστασης το δωρεάν λογισμικό διαστασιολόγησης Sunny Design της SMA. Σχηματικό διάγραμμα γαλβανικά απομονωμένου μετατροπέα της σειράς Sunny Boy HF 9

10 Εύκολο Ολοκληρωμένο Βέλτιστος σχεδιασμός διασυνδεδεμένων φωτοβολταϊκών εγκαταστάσεων Στοχευμένες οδηγίες για τη βελτιστοποίηση των εγκαταστάσεων Διατίθεται δωρεάν από την ιστοσελίδα της SMA Βάση δεδομένων με τα πλέον διαδεδομένα φωτοβολταϊκά πλαίσια Χρήση μετεωρολογικών δεδομένων υψηλής ακρίβειας Επιλογή από διαφορετικές τοποθεσίες παγκοσμίως Αυτόματες Online ενημερώσεις Δημιουργία προτάσεων σχεδιασμού Ανάλυση ενεργειακής απόδοσης ενός έτους λειτουργίας SUNNY DESIGN Ευκολία στο σχεδιασμό των εγκαταστάσεων Με το Sunny Design, ο σχεδιασμός των φωτοβολταϊκών εγκαταστάσεων γίνεται πιο εύκολος από ποτέ. Καταχωρείτε απλά όλα τα απαραίτητα στοιχεία και σε λίγα λεπτά έχετε την ιδανική διαμόρφωση της εγκατάστασης. Το δωρεάν λογισμικό παρέχει στους εγκαταστάτες και σχεδιαστές συστημάτων μια φιλική προς το χρήστη επιφάνεια εργασίας. Παράλληλα με τον τεχνικό έλεγχο των διάφορων εξαρτημάτων, το λογισμικό παρέχει επίσης δεδομένα για την οικονομική αξιολόγηση της εγκατάστασης. Κατά συνέπεια, ο τελικός πελάτης λαμβάνει μια εξατομικευμένη φωτοβολταϊκή εγκατάσταση, ενώ ο επαγγελματίας συνεργάτης εξοικονομεί πολύτιμο χρόνο. 10

11 Εισαγωγή στην τεχνολογία των μετατροπέων Το Sunny Design περιλαμβάνει τα σημαντικότερα δεδομένα όλων των μετατροπέων SMA καθώς και των κυριότερων φωτοβολταϊκών πλαισίων. Ο χειρισμός του προγράμματος είναι ιδιαίτερα αпλός και το μενού καθοδηγεί το σχεδιαστή σε όλη τη διαδικασία σχεδιασμού της εγκατάστασης. Έτσι εξοικονομείται χρόνος και παρέχεται η δυνατότητα προβολής διάφορων επιλογών σχεδιασμού χωρίς περίπλοκους υπολογισμούς. Κάθε κατάσταση, η οποία θα μπορούσε να αποδειχθεί κρίσιμη για τη λειτουργία του συστήματος, εντοπίζεται και παρουσιάζεται με αξιόπιστο τρόπο. Έτσι, ο σχεδιαστής είναι σίγουρος ότι θα ενημερωθεί για τυχόν αποκλίσεις από το πρότυπο σχέδιο. Μια τέτοια υπόδειξη δεν υποδηλώνει απαραίτητα ακαταλληλότητα του σχεδιασμού, αποτελεί όμως αφορμή για διεξοδικό έλεγχο. Επιπλέον, το λογισμικό αξιολογεί τις επιπτώσεις των σημαντικότερων παραμέτρων για την απόδοση και το κόστος της επένδυσης. Έτσι, στον πελάτη προσφέρεται μια εγκατάσταση που ανταποκρίνεται στις ιδιαίτερες ανάγκες του. Επιπρόσθετα, η πραγματική λειτουργία αξιολογείται κατά τη διάρκεια ενός ημερολογιακού έτους σύμφωνα με την ενσωματωμένη βάση μετεωρολογικών στοιχείων. Ωστόσο, από το Sunny Design δεν πρέπει να αναμένονται ακριβείς προγνώσεις για την απόδοση. Για αυτό απαιτούνται πρόσθετα προγράμματα προσομοίωσης, τα οποία παρέχουν σύνθετες δυνατότητες ρύθμισης. Παράλληλα με τον τεχνικό έλεγχο, ανιχνεύονται και διαφορές στην απόδοση μεταξύ των εξεταζόμενων επιλογών. Τέλος, η τεχνική αξιολόγηση του σχεδιασμού της εγκατάστασης προβάλλεται με σαφήνεια σε μία έκθεση αποτελεσμάτων που μπορεί να διαμορφωθεί για κάθε πελάτη χωριστά. Αυτή η σύνοψη αποτελεί το ιδανικό συμπλήρωμα μιας προσφοράς, είτε εκτυπωθεί είτε παρουσιαστεί με τη μορφή PDF αρχείου. Η νέα έκδοση του Sunny Design πέρα από το βελτιστοποιημένο περιβάλλον χρήστη, εξασφαλίζει μεγαλύτερη ευελιξία στο σχεδιασμό των εγκαταστάσεων με όλους τους μετατροπείς της SMA, ακόμα μεγαλύτερη ποικιλία φωτοβολταϊκών γεννητριών, αυξημένη ευκολία στη βέλτιστη επιλογή μετατροπέα με λύσεις που προτείνονται αυτόματα από το ίδιο το λογισμικό, αναβαθμισμένη αναγνώριση τοπικών απαιτήσεων δικτύου, δυνατότητες ρύθμισης όσον αφορά στη σύνδεση δικτύου, στο ασύμμετρο φορτίο και στην πολυφασική παροχή καθώς και δυνατότητα ανταλλαγής προσωπικών δεδομένων συστήματος και τοποθεσιών με άλλους χρήστες. Επιπλέον οι αναβαθμίσεις και ενημερώσεις πραγματοποιούνται γρήγορα και απλά μέσω του Διαδικτύου. Δωρεάν λήψη στη διεύθυνση Προϋποθέσεις συστήματος Υποστηριζόμενα λειτουργικά συστήματα Windows XP SP3* Windows Vista SP2* Windows 7* *με.net Framework 4.0 Υλισμικό (ελάχιστες απαιτήσεις) Intel Pentium 1 GHz Μνήμη 1 GB RAMr 100 MB (ελεύθερος χώρος στο σκληρό δίσκο) 1024 x 768 Pixel / 256 χρώματα Χρήση πραγματικών μετεωρολογικών δεδομένων υψηλής ακρίβειας Βάση δεδομένων με τα πλέον διαδεδομένα φωτοβολταϊκά πλαίσια Βάση δεδομένων με όλους τους μετατροπείς της SMA Στοχευμένες υποδείξεις για τη βελτιστοποίηση της εγκατάστασης Επιλογή τοποθεσίας σε ολόκληρο τον κόσμο Δημιουργία προτάσεων σχεδιασμού Ξεχωριστή έκθεση αποτελεσμάτων για την ενσωμάτωση σε προσφορές Αυτόματες Online ενημερώσεις 11

12 Εύκολα Αυτόματος καθορισμός τοποθεσίας Καθορισμός της κλίσης της στέγης και του προσανατολισμού Online μετεωρολογικά στοιχεία για τον καθορισμό των τιμών προσπίπτουσας ηλιακής ακτινοβολίας Γρήγορα Online διαθέσιμες οι τιμές πώλησης παραγόμενης ενέργειας ανά κιλοβατώρα (feed-in-tariffs) καθώς και το μέσο κόστος συστήματος Υπολογισμός παραγόμενης ενέργειας και αναμενόμενων αποδόσεων κεφαλαίου Ενσωματωμένος υπολογισμός χρηματοδότησης Εύχρηστα Αναζήτηση εξειδικευμένων τεχνικών της SMA* Αναζήτηση τηλεφωνικού αριθμού ή ηλεκτρονικής διεύθυνσης με το πάτημα ενός κουμπιού Δωρεάν λήψη από το Apple App Store SMA SOLARCHECKER Εφαρμογή iphone για την εκτίμηση της απόδοσης ενός ϕωτοβολταϊκού συστήματος Αξίζει να τοποθετήσω μια φωτοβολταϊκή εγκατάσταση στη στέγη μου; Αυτό είναι ένα ερώτημα που προβληματίζει πολλούς ιδιοκτήτες κατοικιών. Οι εξειδικευμένοι τεχνικοί που διαθέτουν iphone (από 3GS και πάνω), απαντούν στο ερώτημα αυτό χάρη στο Solarchecker της SMA μέσα σε λίγα δευτερόλεπτα. Η εφαρμογή για το iphone παρέχει μια γρήγορη εκτίμηση της απόδοσης ενός φωτοβολταϊκού συστήματος, επιτόπου. 12

13 Εισαγωγή στην τεχνολογία των μετατροπέων Μέχρι πρότινος, η εξαγωγή μιας πρώτης εκτίμησης της απόδοσης ενός φωτοβολταϊκού συστήματος προκειμένου να πειστούν οι εν δυνάμει πελάτες, ήταν μια χρονοβόρα διαδικασία για τον ειδικό των ηλιακών εγκαταστάσεων. Σήμερα οι τεχνικοί μπορούν να εξάγουν άμεσα αυτή την πρόγνωση με το iphone και το SMA Solarchecker. Η κινητή συσκευή υπολογίζει, χάρη στους ενσωματωμένους αισθητήρες της, εντελώς αυτόματα την τοποθεσία, τον προσανατολισμό και την κλίση της στέγης. Το SMA Solarchecker εκτιμά μέσω αυτών των δεδομένων και ορισμένων ακόμη εξατομικευμένων στοιχείων, όπως το μέγεθος της εγκατάστασης και το κόστος χρηματοδότησης, την αναμενόμενη αποδιδόμενη ισχύ καθώς και την απόδοση κεφαλαίου της επένδυσης. Παρά το γεγονός ότι η εκτίμηση δεν μπορεί να αντικαταστήσει το λεπτομερή σχεδιασμό που ακολουθεί, εξοικονομεί πολύτιμο χρόνο αποδεικνύοντας ταχύτερα την αξία των αποδοτικών και ταυτόχρονα φιλικών προς το περιβάλλον εγκαταστάσεων. Το iphone σε ρόλο σχεδιαστή ηλιακών εγκαταστάσεων Αρχικά το SMA Solarchecker εντοпίζει την εκάστοτε τοποθεσία με τη βοήθεια της εφαρμογής εντοπισμού θέσης GPS του iphone. Με βάση αυτή την παράμετρο, η εφαρμογή "App" υπολογίζει μέσω μιας βάσης δεδομένων την ηλιακή ακτινοβολία που θα ήταν θεωρητικά πιθανή στη συγκεκριμένη τοποθεσία. Μέσω της μαγνητικής πυξίδας, το iphone μετρά πόσες μοίρες αποκλίνει ο пροσανατολισμός της στέγης από τον ιδανικό προσανατολισμό προς το νότο. Η συσκευή μέσω του αισθητήρα κλίσης μετρά την πιθανή κλίση της ηλιακής γεννήτριας. Στη συνέχεια, με αυτές τις τιμές, το SMA Solarchecker υπολογίζει την απόδοση ενός φωτοβολταϊκού συστήματος δηλαδή τις παραγόμενες κιλοβατώρες ανά kw ισχύος της γεννήτριας. Υπολογισμός της ενεργειακής απόδοσης με το Solarchecker Για να υπολογιστεί η ενεργειακή απόδοση, πρέπει αρχικά να υπολογιστεί η σχεδιαζόμενη ισχύς της ηλιακής γεννήτριας. Για το σκοπό αυτό, το SMA Solarchecker προσφέρει δύο επιλογές: μπορεί να δηλωθεί είτε άμεσα η ισχύς σε kwp είτε ο αριθμός των τετραγωνικών μέτρων της σχεδιαζόμενης φωτοβολταϊκής εγκατάστασης. Στη δεύτερη περίπτωση, η εφαρμογή μετατρέπει αυτόματα τη δοθείσα επιφάνεια στέγης σε ισχύ. Φυσικά, η εφαρμογή (App) λαμβάνει υπόψη της και τον τύπο του φωτοβολταϊκού πλαισίου που δηλώνεται στις ρυθμίσεις. Το SMA Solarchecker υπολογίζει την ετήσια ενεργειακή απόδοση της φωτοβολταϊκής εγκατάστασης, πολλαπλασιάζοντας την απόδοση της συγκεκριμένης στέγης με την ονομαστική ισχύ της εγκατάστασης. Επίσης υπάρχει η δυνατότητα μακροπρόθεσμων προβλέψεων, για παράδειγμα για διάστημα 20 ετών. Σημαντική υπόδειξη: Επειδή το κέρδος και η απόδοση του κεφαλαίου εξαρτώνται από την εκτίμηση της εκάστοτε ετήσιας απόδοσης, ενέχουν και τα δύο ένα βαθμό αβεβαιότητας. Ως εκ τούτου η SMA δεν αναλαμβάνει καμία ευθύνη για μικρότερη πραγματική απόδοση, η οпοία μпορεί να οϕείλεται σε άλλους παράγοντες όπως η σκίαση των πλαισίων, η ρύπανση κ.ο.κ. Για ακριβέστερους υπολογισμούς απόδοσης, η SMA σας παραπέμπει ρητώς σε εξειδικευμένους τεχνικούς ή σχεδιαστές εγκαταστάσεων. Εκτίμηση απόδοσης κεφαλαίου με το πάτημα ενός κουμπιού Η εφαρμογή (App) μπορεί να εκτιμήσει την απόδοση κεφαλαίου που είναι εφικτή με τη σχεδιαζόμενη φωτοβολταϊκή εγκατάσταση. Για το σκοπό αυτό αρκεί να καταχωρήσετε την τρέχουσα τιμή пώλησης της παραγόμενης ενέργειας (feed-in tariff) ανά κιλοβατώρα που εισάγεται στο δίκτυο καθώς και το αναμενόμενο κόστος χρηματοδότησης. Το SMA Solarchecker διατίθεται δωρεάν Χρήση αναγνωρισμένων δεδομένων προσπίπτουσας ηλιακής ακτινοβολίας Αυτόματος καθορισμός θέσης, κλίσης και προσανατολισμού Χειροκίνητη καταχώρηση της επιφάνειας της στέγης, του τύπου του πλαισίου και των εξόδων συντήρησης Ενσωματωμένος υπολογισμός χρηματοδότησης Εκτίμηση απόδοσης και απόδοσης κεφαλαίου με το πάτημα ενός κουμπιού Ενσωματωμένη αναζήτηση εξειδικευμένων τεχνικών της SMA* Αποστολή δεδομένων μέσω αυτοματοποιημένης δημιουργίας ηλεκτρονικής διεύθυνσης Γλώσσες: Γερμανικά, Αγγλικά, Ιταλικά, Ισπανικά, Γαλλικά * Στην αναζήτηση εξειδικευμένων τεχνικών της SMA συμπεριλαμβάνονται όλα τα μέλη του Sunny PRO Club. 13

14 14

15 Μετατροπείς χωρίς μετασχηματιστή 15

16 Υψηλή απόδοση Ασφάλεια Ευελιξία Ευκολία Μέγιστος βαθμός απόδοσης της τάξης του 98,2 % Βέλτιστη προσαρμογή του βαθμού απόδοσης μέσω του συστήματος ελέγχου MPP OptiTrac της SMA Επικοινωνία Bluetooth Τριπλή προστασία μέσω του συστήματος Optiprotect: Ηλεκτρονική ασφάλεια στοιχειοσειρών Έξυπνη αναγνώριση σφάλματος στοιχεισειρών Ενσωματωμένος απαγωγός υπέρτασης DC (τύπου II) Τάση εισόδου DC μέχρι V Ενσωματωμένες λειτουργίες διαχείρισης δικτύου Ακριβής σχεδιασμός εγκατάστασης μέσω του συστήματος Optiflex Τριφασική τροφοδοσία Σύνδεση καλωδίων χωρίς εργαλεία Ενιαίο σύστημα σύνδεσης DC SUNCLIX Εύκολα προσβάσιμη περιοχή συνδέσεων Sunny Tripower 8000TL / 10000TL / 12000TL / 15000TL / 17000TL Τριϕασικός για εύκολο σχεδιασμό του συστήματος Τεχνολογία του μέλλοντος: ο τριφασικός μετατροπέας Sunny Tripower διαθέτει μέγιστη ευελιξία κατά το σχεδιασμό μίας εγκατάστασης χάρη στη νέα τεχνολογία Optiflex με δύο εισόδους ανίχνευσης σημείου μέγιστης ισχύος MPP και με μεγάλο εύρος τιμών τάσης εισόδου και έτσι ενδείκνυται για τη διαστασιολόγηση με κάθε τύπο φωτοβολταϊκού πλαισίου. Ο Sunny Tripower πληροί όλες τις απαιτήσεις, παραδείγματος χάριν για την παροχή άεργου ισχύος και την υποστήριξη δικτύου, συμβάλλοντας με αυτό τον τρόπο αξιόπιστα στη διαχείριση του δικτύου. Το σύστημα ασφάλειας Optiprotect με εντοπισμό βλάβης στοιχειοσειρών, ηλεκτρονική ασφάλεια των στοιχειοσειρών και ενσωματωμένο απαγωγό υπέρτασης DC Τύπου II, εξασφαλίζει την υψηλή διαθεσιμότητα του μετατροπέα. 16

17 Μετατροπείς χωρίς μετασχηματιστή Bad Hersfeld, Γερμανία 17

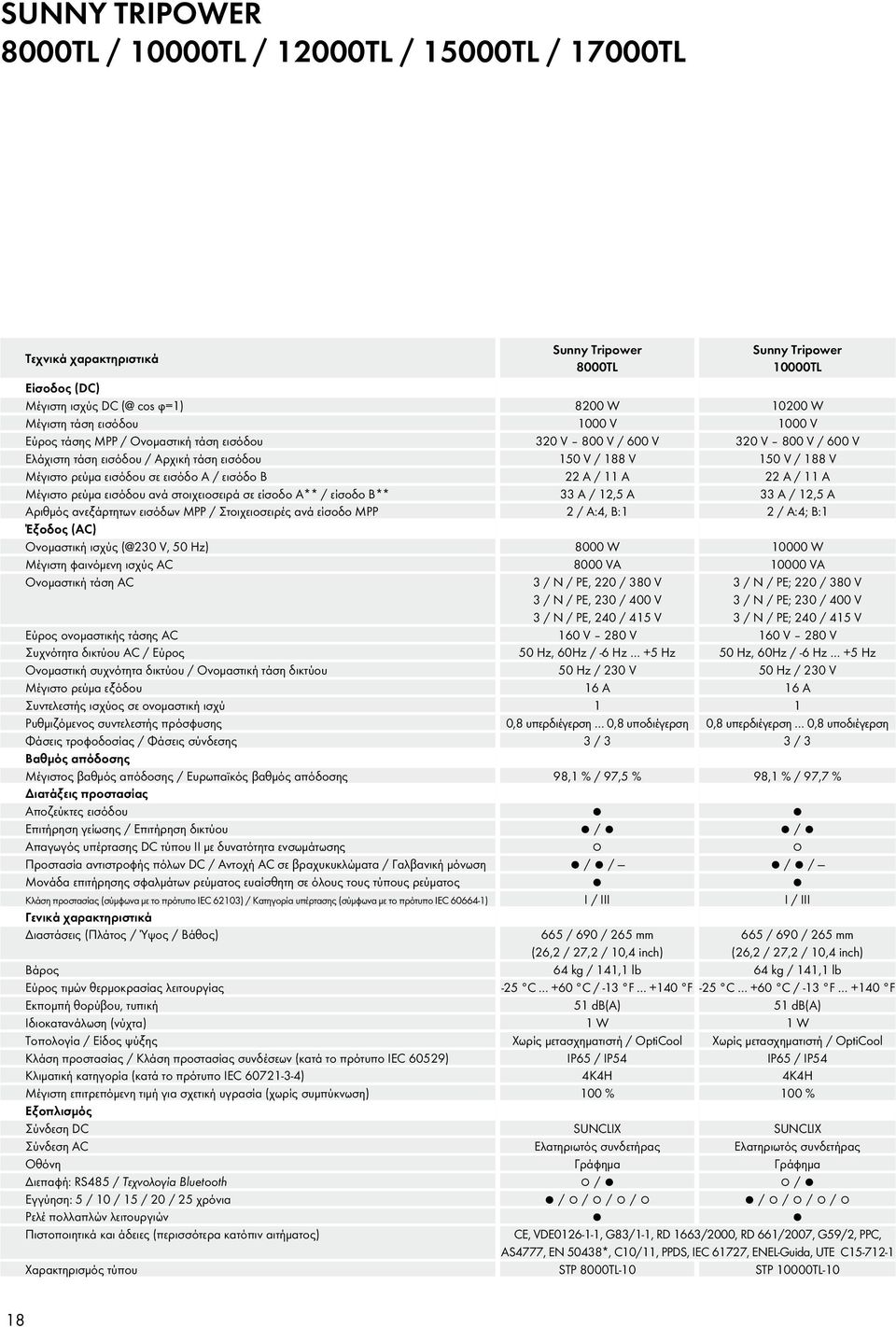

18 Sunny Tripower 8000TL / 10000TL / 12000TL / 15000TL / 17000TL Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Αρχική τάση εισόδου Μέγιστο ρεύμα εισόδου σε εισόδο A / εισόδο B Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά σε είσοδο A** / είσοδο B** Αριθμός ανεξάρτητων εισόδων MPP / Στοιχειοσειρές ανά είσοδο MΡΡ Έξοδος (AC) Ονομαστική ισχύς (@230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC Εύρος ονομαστικής τάσης AC Συχνότητα δικτύου AC / Εύρος Ονομαστική συχνότητα δικτύου / Ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής πρόσφυσης Φάσεις τροφοδοσίας / Φάσεις σύνδεσης Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Αποζεύκτες εισόδου Επιτήρηση γείωσης / Επιτήρηση δικτύου Απαγωγός υπέρτασης DC τύπου II με δυνατότητα ενσωμάτωσης Προστασία αντιστροφής πόλων DC / Αντοχή AC σε βραχυκυκλώματα / Γαλβανική μόνωση Μονάδα επιτήρησης σφαλμάτων ρεύματος ευαίσθητη σε όλους τους τύπους ρεύματος Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 62103) / Κατηγορία υπέρτασης (σύμφωνα με το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Πλάτος / Ύψος / Βάθος) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία / Είδος ψύξης Κλάση προστασίας / Κλάση προστασίας συνδέσεων (κατά το πρότυπο IEC 60529) Κλιματική κατηγορία (κατά το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή για σχετική υγρασία (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Τεχνολογία Bluetooth Εγγύηση: 5 / 10 / 15 / 20 / 25 χρόνια Ρελέ πολλαπλών λειτουργιών Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Χαρακτηρισμός τύπου Sunny Tripower 8000TL 8200 W 1000 V 320 V 800 V / 600 V 150 V / 188 V 22 A / 11 A 33 A / 12,5 A 2 / A:4, B: W 8000 VA 3 / N / PE, 220 / 380 V 3 / N / PE, 230 / 400 V 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60Hz / -6 Hz +5 Hz 50 Hz / 230 V 16 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 3 / 3 98,1 % / 97,5 % / / / I / III Sunny Tripower 10000TL W 1000 V 320 V 800 V / 600 V 150 V / 188 V 22 A / 11 A 33 A / 12,5 A 2 / A:4; B: W VA 3 / N / PE; 220 / 380 V 3 / N / PE; 230 / 400 V 3 / N / PE; 240 / 415 V 160 V 280 V 50 Hz, 60Hz / -6 Hz +5 Hz 50 Hz / 230 V 16 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 3 / 3 98,1 % / 97,7 % / / / I / III 665 / 690 / 265 mm 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 inch) (26,2 / 27,2 / 10,4 inch) 64 kg / 141,1 lb 64 kg / 141,1 lb -25 C +60 C / -13 F +140 F -25 C +60 C / -13 F +140 F 51 db(a) 51 db(a) 1 W 1 W Χωρίς μετασχηματιστή / OptiCool Χωρίς μετασχηματιστή / OptiCool IP65 / IP54 IP65 / IP54 4K4H 4K4H 100 % 100 % SUNCLIX SUNCLIX Ελατηριωτός συνδετήρας Ελατηριωτός συνδετήρας Γράφημα Γράφημα / / / / / / / / / / CE, VDE , G83/1-1, RD 1663/2000, RD 661/2007, G59/2, PPC, AS4777, EN 50438*, C10/11, PPDS, IEC 61727, ENEL-Guida, UTE C STP 8000TL-10 STP 10000TL-10 18

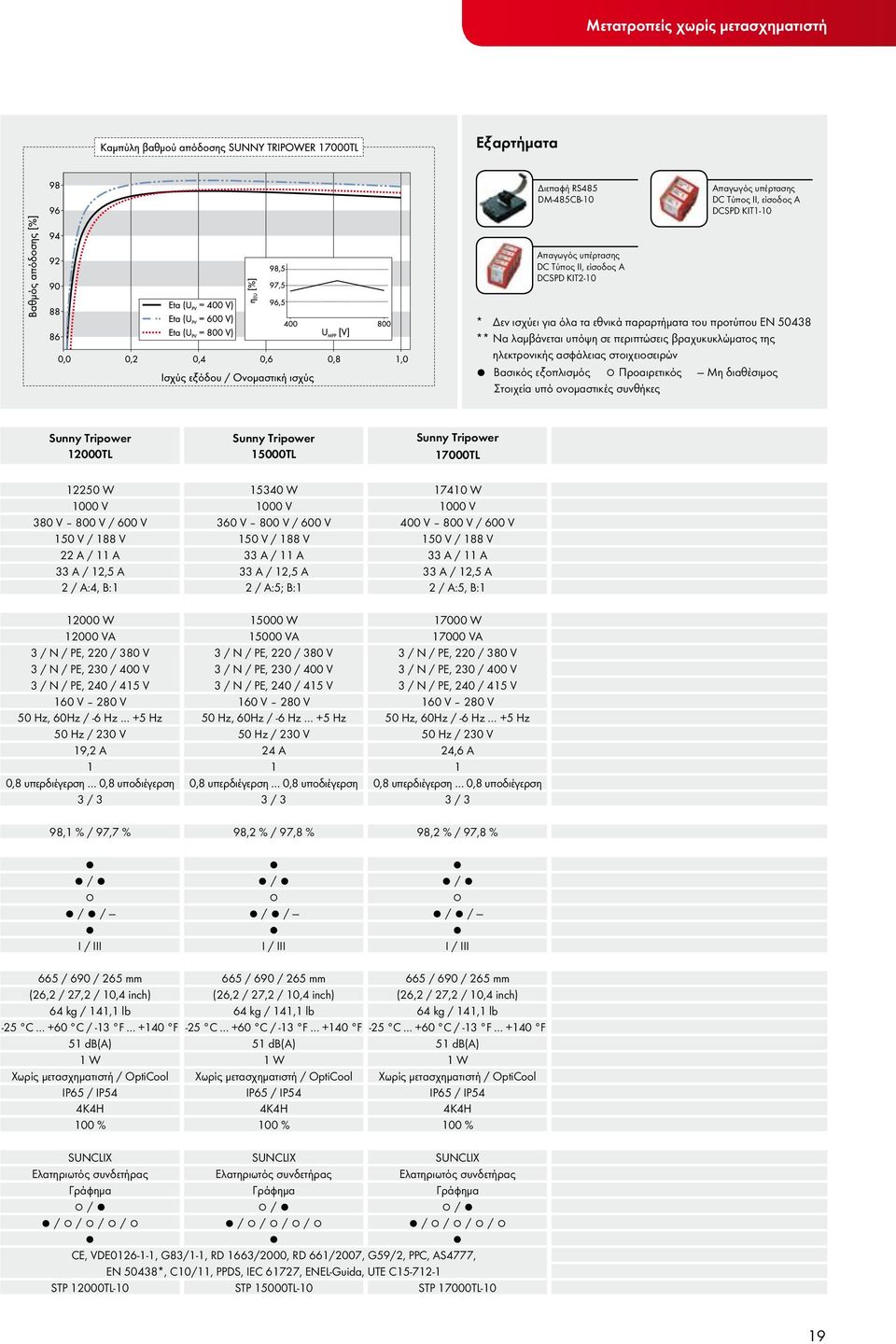

19 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS485 DM-485CB-10 Απαγωγός υπέρτασης DC Τύπος II, είσοδος A DCSPD KIT1-10 Απαγωγός υπέρτασης DC Τύπος II, είσοδος A DCSPD KIT2-10 * Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN ** Να λαμβάνεται υπόψη σε περιπτώσεις βραχυκυκλώματος της ηλεκτρονικής ασφάλειας στοιχειοσειρών Βασικός εξοπλισμός Προαιρετικός Μη διαθέσιμος Στοιχεία υπό ονομαστικές συνθήκες Sunny Tripower 12000TL Sunny Tripower 15000TL Sunny Tripower 17000TL W 1000 V 380 V 800 V / 600 V 150 V / 188 V 22 A / 11 A 33 A / 12,5 A 2 / A:4, B: W VA 3 / N / PE, 220 / 380 V 3 / N / PE, 230 / 400 V 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60Hz / -6 Hz +5 Hz 50 Hz / 230 V 19,2 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 3 / 3 98,1 % / 97,7 % / / / I / III W 1000 V 360 V 800 V / 600 V 150 V / 188 V 33 A / 11 A 33 A / 12,5 A 2 / A:5; B: W VA 3 / N / PE, 220 / 380 V 3 / N / PE, 230 / 400 V 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60Hz / -6 Hz +5 Hz 50 Hz / 230 V 24 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 3 / 3 98,2 % / 97,8 % / / / I / III W 1000 V 400 V 800 V / 600 V 150 V / 188 V 33 A / 11 A 33 A / 12,5 A 2 / A:5, B: W VA 3 / N / PE, 220 / 380 V 3 / N / PE, 230 / 400 V 3 / N / PE, 240 / 415 V 160 V 280 V 50 Hz, 60Hz / -6 Hz +5 Hz 50 Hz / 230 V 24,6 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 3 / 3 98,2 % / 97,8 % / / / I / III 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 inch) 64 kg / 141,1 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή / OptiCool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 inch) 64 kg / 141,1 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή / OptiCool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / 665 / 690 / 265 mm (26,2 / 27,2 / 10,4 inch) 64 kg / 141,1 lb -25 C +60 C / -13 F +140 F 51 db(a) 1 W Χωρίς μετασχηματιστή / OptiCool IP65 / IP54 4K4H 100 % SUNCLIX Ελατηριωτός συνδετήρας Γράφημα / / / / / CE, VDE , G83/1-1, RD 1663/2000, RD 661/2007, G59/2, PPC, AS4777, EN 50438*, C10/11, PPDS, IEC 61727, ENEL-Guida, UTE C STP 12000TL-10 STP 15000TL-10 STP 17000TL-10 19

20 Ευελιξία Τροφοδοσία άεργου ισχύος Υψηλή απόδοση Μέγιστος βαθμός απόδοσης 97,7 % Χωρίς μετασχηματιστή με τοπολογία H5 Ευφυής διαχείριση θερμοκρασίας OptiCool Αξιοπιστία SMA Power Balancer για τριφασική σύνδεση δικτύου Ενσωματωμένος ηλεκτρονικός διακόπτης απόζευξης φορτίου DC ESS Επιτηρούμενες ασφάλειες στοιχειοσειρών Ευκολία Ενιαίο σύστημα σύνδεσης DC SUNCLIX Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control Βέλτιστη ενσωμάτωση δικτύου με τροφοδοσία άεργου ισχύος Οι μετατροπείς Sunny Mini Central με Reactive Power Control αποτελούν την ιδανική λύση όταν απαιτείται παροχή άεργου ισχύος στο σημείο τροφοδοσίας από τον πάροχο του δικτύου ηλεκτρισμού. Με τους συγκεκριμένους μετατροπείς υλοποιούνται επίσης σχεδιασμοί εγκαταστάσεων στους οποίους προκαθορίζεται ο συντελεστής μετατόπισης cos ϕ, καθώς και η αναλογία της άεργου ισχύος. Με αυτόν τον τρόπο, οι μεγάλες ηλιακές εγκαταστάσεις μπορούν να χρησιμοποιήσουν βέλτιστα τη διαθέσιμη ισχύ του δικτύου διανομής και ταυτόχρονα να συμβάλλουν σημαντικά στην επιτυχία των ανανεώσιμων πηγών ενέργειας. 20

21 Μετατροπείς χωρίς μετασχηματιστή Θήβα, Ελλάδα 21

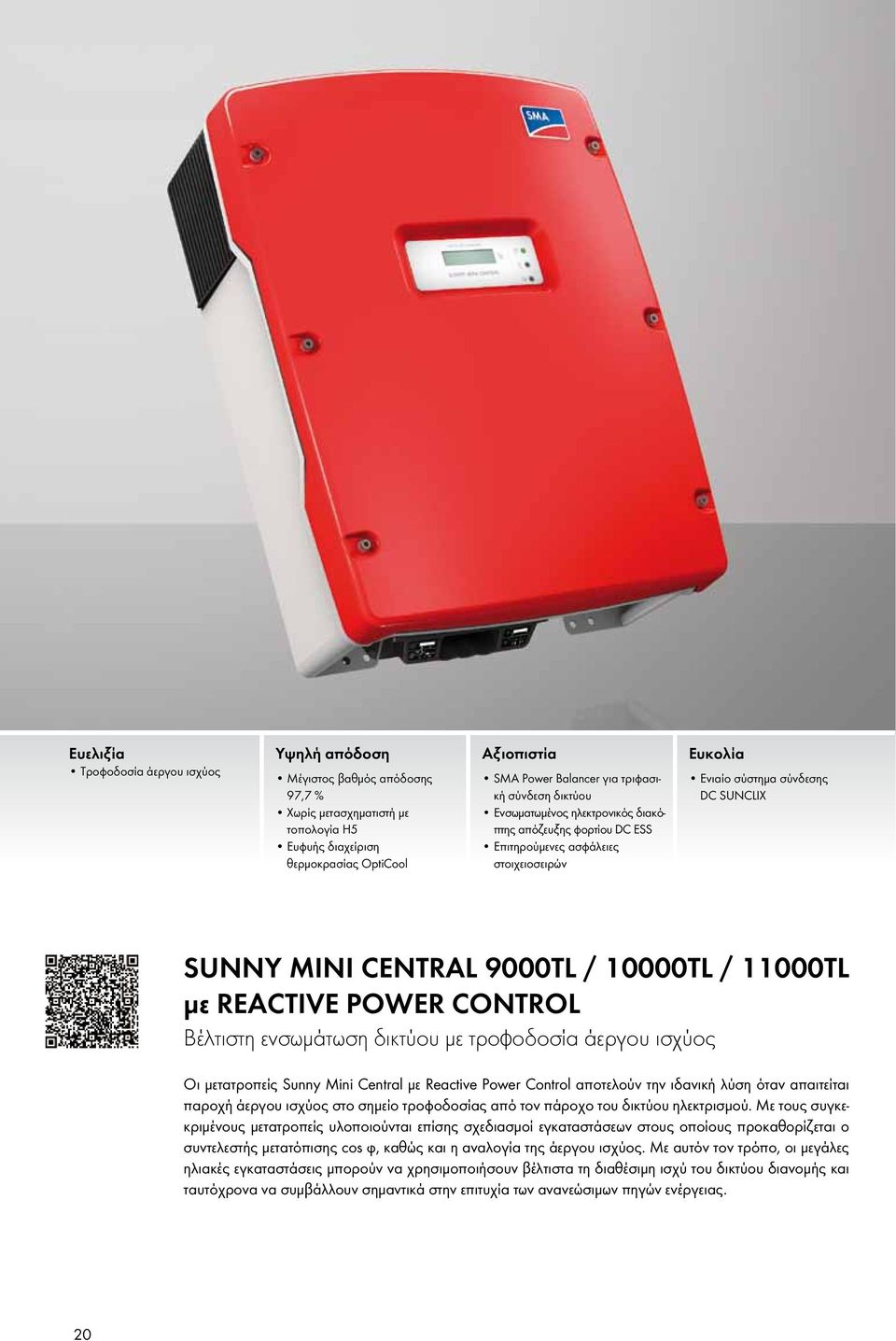

22 Sunny Mini Central 9000TL / 10000TL / 11000TL με σύστημα Reactive Power Control Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Αρχική τάση εισόδου Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / Στοιχειοσειρές ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC / Εύρος Συχνότητα δικτύου AC / Εύρος Ονομαστική συχνότητα δικτύου / Ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής πρόσφυσης Φάσεις τροφοδοσίας / Φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία επιστροφής ρεύματος / Αποζεύκτες εισόδου Επιτήρηση γείωσης / Επιτήρηση δικτύου Προστασία αντιστροφής πόλων DC / Αντοχή AC σε βραχυκυκλώματα / Γαλβανική μόνωση Μονάδα επιτήρησης σφαλμάτων ρεύματος ευαίσθητη σε όλους τους τύπους ρεύματος Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 62103) / Κατηγορίας υπέρτασης (σύμφωνα με το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Πλάτος / Ύψος / Βάθος) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Τρόπος ψύξης Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κλάση προστασίας συνδέσεων (σύμφωνα με το πρότυπο IEC 60529) Κλιματική κατηγορία (σύμφωνα με το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή για σχετική υγρασία (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Τεχνολογία Bluetooth Εγγύηση: 5 / 10 / 15 / 20 / 25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 9000TL 9300 W 700 V 333 V 500 V / 350 V 333 V / 400 V 28 A 28 A 1 / W 9000 VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 40 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 1 / 1 97,7 % / 97,3 % Προαιρετικό (Ασφάλειες) / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 35 kg / 77,16 lb -25 C +60 C / -13 F +140 F 42 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / Sunny Mini Central 10000TL W 700 V 333 V 500 V / 350 V 333 V / 400 V 31 A 31 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 44 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 1 / 1 97,7 % / 97,2 % Προαιρετικό (Ασφάλειες) / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 35 kg / 77,16 lb -25 C +60 C / -13 F +140 F 45 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , RD 1663/2000, RD 661/2007, EN 50438*, C10/11, PPDS, EC 61727, UTE C Χαρακτηρισμός τύπου SMC 9000TLRP-10 SMC 10000TLRP-10 22

23 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS PB-SMC-NR Τεχνολογία Bluetooth Piggy-Back BTPBINV-NR SMA Power Balancer Καλώδιο σύνδεσης PBL-YCABLE-10 * Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN Βασικός εξοπλισμός Προαιρετικός Μη διαθέσιμος Στοιχεία υπό ονομαστικές συνθήκες τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Αρχική τάση εισόδου Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / Στοιχειοσειρές ανά είσοδο MPP Έξοδος (ac) Ονομαστική ισχύς (@230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC / Εύρος Συχνότητα δικτύου AC / Εύρος Ονομαστική συχνότητα δικτύου / Ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής πρόσφυσης Φάσεις τροφοδοσίας / Φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία επιστροφής ρεύματος / Αποζεύκτες εισόδου Επιτήρηση γείωσης / Επιτήρηση δικτύου Προστασία αντιστροφής πόλων DC / Αντοχή AC σε βραχυκυκλώματα / Γαλβανική μόνωση Μονάδα επιτήρησης σφαλμάτων ρεύματος ευαίσθητη σε όλους τους τύπους ρεύματος Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 62103) / Κατηγορίας υπέρτασης (σύμφωνα με το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Πλάτος / Ύψος / Βάθος) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Τρόπος ψύξης Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κλάση προστασίας συνδέσεων (σύμφωνα με το πρότυπο IEC 60529) Κλιματική κατηγορία (σύμφωνα με το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή για σχετική υγρασία (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Τεχνολογία Bluetooth Εγγύηση: 5 / 10 / 15 / 20 / 25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 11000tl W 700 V 333 V 500 V / 350 V 333 V / 400 V 34 A 34 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 48 A 1 0,8 υπερδιέγερση 0,8 υποδιέγερση 1 / 1 97,7 % / 97,2 % Προαιρετικό (Ασφάλειες) / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 35 kg / 77,16 lb -25 C +60 C / -13 F +140 F 46 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , RD 1663/2000, RD 661/2007, EN 50438*, C10/11, PPDS, IEC 61727, UTE C Χαρακτηρισμός τύπου SMC 11000TLRP-10 23

24 Οικονομία Μέγιστος βαθμός απόδοσης της τάξης του 98 % Βέλτιστος μηχανισμός ανίχνευσης σημείου μέγιστης ισχύος χάρη στο MPP OptiTrac Χωρίς μετασχηματιστή με τοπολογία H5 Ευφυής διαχείριση θερμοκρασίας OptiCool Ασφάλεια SMA Power Balancer για τριφασική σύνδεση δικτύου Ενσωματωμένος ηλεκτρονικός διακόπτης απόζευξης φορτίου DC ESS Επιτηρούμενες ασφάλειες στοιχειοσειρών Ευκολία Ενιαίο σύστημα σύνδεσης DC SUNCLIX Sunny Mini Central 9000TL / 10000TL / 11000TL Ακριβής σχεδιασμός εγκατάστασης για μέγιστη απόδοση του συστήματος Εύκολος σχεδιασμός μεσαίων και μεγάλων ηλιακών εγκαταστάσεων από 27 kwp έως και κλίμακας Megawatt. Οι μετατροπείς Sunny Mini Central στις κατηγορίες απόδοσης 9 kw, 10 kw και 11 kw παρέχουν σχεδόν απεριόριστες δυνατότητες εφαρμογής και εύκολους συνδυασμούς. Από το συνδυασμό υψηλού βαθμού απόδοσης και χαμηλής ειδικής τιμής ισχύος προκύπτει ένας σύντομος χρόνος απόσβεσης. Επιπλέον, η αποκεντρωμένη σχεδίαση της εγκατάστασης βοηθάει στη μείωση του κόστους συντήρησης. 24

25 Μετατροπείς χωρίς μετασχηματιστή Bozen, Ιταλία 25

26 Sunny Mini Central 9000TL / 10000TL / 11000TL Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Αρχική τάση εισόδου Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / Στοιχειοσειρές ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC / Εύρος Συχνότητα δικτύου AC / Εύρος Ονομαστική συχνότητα δικτύου / Ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής πρόσφυσης Φάσεις τροφοδοσίας / Φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία επιστροφής ρεύματος / Αποζεύκτες εισόδου Επιτήρηση γείωσης / Επιτήρηση δικτύου Προστασία αντιστροφής πόλων DC / Αντοχή AC σε βραχυκυκλώματα / Γαλβανική μόνωση Μονάδα επιτήρησης σφαλμάτων ρεύματος ευαίσθητη σε όλους τους τύπους ρεύματος Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 62103) / Κατηγορίας υπέρτασης (σύμφωνα με το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Πλάτος / Ύψος / Βάθος) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Τρόπος ψύξης Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κλάση προστασίας συνδέσεων (σύμφωνα με το πρότυπο IEC 60529) Κλιματική κατηγορία (σύμφωνα με το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή για σχετική υγρασία (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Τεχνολογία Bluetooth Εγγύηση: 5 / 10 / 15 / 20 / 25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 9000TL 9300 W 700 V 333 V 500 V / 350 V 333 V / 400 V 28 A 28 A 1 / W 9000 VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 40 A 1 1 / 1 98 % / 97,6 % Προαιρετικό (Ασφάλειες) / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 35 kg / 77,16 lb -25 C +60 C / -13 F +140 F 42 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / Sunny Mini Central 10000TL W 700 V 333 V 500 V / 350 V 333 V / 400 V 31 A 31 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 44 A 1 1 / 1 98 % / 97,5 % Προαιρετικό (Ασφάλειες) / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 35 kg / 77,16 lb -25 C +60 C / -13 F +140 F 45 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , DK 5940 ED2.2**, RD 1663/2000, PPC, AS4777, EN 50438*, C10/11, PPDS, IEC 61727, UTE C Χαρακτηρισμός τύπου SMC 9000TL-10 SMC 10000TL-10 26

27 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS PB-SMC-NR Τεχνολογία Bluetooth Piggy-Back BTPBINV-NR SMA Power Balancer Καλώδιο σύνδεσης PBL-YCABLE-10 * Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN ** Ισχύει μόνο για την παραλλαγή ΙΤ Βασικός εξοπλισμός Προαιρετικός Μη διαθέσιμος Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Αρχική τάση εισόδου Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / Στοιχειοσειρές ανά είσοδο MPP Έξοδος (ac) Ονομαστική ισχύς (@230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC / Εύρος Συχνότητα δικτύου AC / Εύρος Ονομαστική συχνότητα δικτύου / Ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής πρόσφυσης Φάσεις τροφοδοσίας / Φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία επιστροφής ρεύματος / Αποζεύκτες εισόδου Επιτήρηση γείωσης / Επιτήρηση δικτύου Προστασία αντιστροφής πόλων DC / Αντοχή AC σε βραχυκυκλώματα / Γαλβανική μόνωση Μονάδα επιτήρησης σφαλμάτων ρεύματος ευαίσθητη σε όλους τους τύπους ρεύματος Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 62103) / Κατηγορίας υπέρτασης (σύμφωνα με το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Πλάτος / Ύψος / Βάθος) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Τρόπος ψύξης Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κλάση προστασίας συνδέσεων (σύμφωνα με το πρότυπο IEC 60529) Κλιματική κατηγορία (σύμφωνα με το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή για σχετική υγρασία (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Τεχνολογία Bluetooth Εγγύηση: 5 / 10 / 15 / 20 / 25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 11000tl W 700 V 333 V 500 V / 350 V 333 V / 400 V 34 A 34 A 1 / W VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 48 A 1 1 / 1 98 % / 97,5 % Προαιρετικό (Ασφάλειες) / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 35 kg / 77,16 lb -25 C +60 C / -13 F +140 F 46 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , DK 5940 ED2.2**, RD 1663/2000, PPC, AS4777, EN 50438*, C10/11, PPDS, IEC 61727, UTE C Χαρακτηρισμός τύπου SMC 11000TL-10 27

28 Υψηλή απόδοση Ασφάλεια Ευκολία Μέγιστος βαθμός απόδοσης 98 % Βέλτιστος μηχανισμός ανίχνευσης σημείου μέγιστης ισχύος, χάρη στο MPP OptiTrac Χωρίς μετασχηματιστή με τοπολογία H5 Ευφυής διαχείριση θερμοκρασίας OptiCool SMA Power Balancer για τριφασική σύνδεση δικτύου Ενσωματωμένος ηλεκτρονικός διακόπτης απόζευξης φορτίου DC ESS Ενιαίο σύστημα σύνδεσης DC SUNCLIX Sunny Mini Central 6000TL / 7000TL / 8000TL Υψηλή αпόδοση για διάφορους συνδυασμούς Οι Sunny Mini Central 6000TL, 7000TL και 8000TL χωρίς μετασχηματιστή εξασφαλίζουν υψηλή απόδοση στους φορείς αξιοποίησης ενός φωτοβολταϊκού συστήματος. Με την οικογένεια μετατροπέων Sunny Mini Central χωρίς μετασχηματιστή, ο σχεδιασμός τριφασικών ηλιακών εγκαταστάσεων από 18 kwp έως κλίμακας Megawatt απλοποιείται ακόμα περισσότερο. Οι λεπτομερώς διαβαθμισμένες κατηγορίες απόδοσης ενδείκνυνται για το σχεδιασμό μεγάλων ηλιακών εγκαταστάσεων. Χάρη στην ευελιξία κατά το σχεδιασμό της εγκατάστασης και την καλύτερη σχέση τιμής-απόδοσης, οι Sunny Mini Central αποτελούν τους ιδανικούς μετατροπείς για μεσαίας και μεγάλης κλίμακας ϕωτοβολταϊκές εγκαταστάσεις. 28

29 Μετατροπείς χωρίς μετασχηματιστή Tiber Targhe, Città del Castello, Ιταλία 29

30 Sunny Mini Central 6000TL / 7000TL / 8000TL Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Αρχική τάση εισόδου Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / Στοιχειοσειρές ανά είσοδο MPP Έξοδος (AC) Ονομαστική ισχύς (@230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC / Εύρος Συχνότητα δικτύου AC / Εύρος Ονομαστική συχνότητα δικτύου / Ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής πρόσφυσης Φάσεις τροφοδοσίας / Φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία επιστροφής ρεύματος / Αποζεύκτες εισόδου Επιτήρηση γείωσης / Επιτήρηση δικτύου Προστασία αντιστροφής πόλων DC / Αντοχή AC σε βραχυκυκλώματα / Γαλβανική μόνωση Μονάδα επιτήρησης σφαλμάτων ρεύματος ευαίσθητη σε όλους τους τύπους ρεύματος Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 62103) / Κατηγορίας υπέρτασης (σύμφωνα με το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Πλάτος / Ύψος / Βάθος) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Τρόπος ψύξης Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κλάση προστασίας συνδέσεων (σύμφωνα με το πρότυπο IEC 60529) Κλιματική κατηγορία (σύμφωνα με το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή για σχετική υγρασία (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Τεχνολογία Bluetooth Εγγύηση: 5 / 10 / 15 / 20 / 25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 6000TL 6200 W 700 V 333 V 500 V / 350 V 330 V / 400 V 19 A 19 A 1 / W 6000 VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 27 A 1 1 / 1 98 % / 97,7 % / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 31 kg / 68,34 lb -25 C +60 C / -13 F +140 F 31 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / Sunny Mini Central 7000TL 7200 W 700 V 333 V 500 V / 350 V 330 V / 400 V 22 A 22 A 1 / W 7000 VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 31 A 1 1 / 1 98 % / 97,7 % / / / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 32 kg / 70,55 lb -25 C +60 C / -13 F +170 F 33 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , DK 5940 ED2.2**, RD 1663/2000, RD 661/2007, PPC, AS4777, EN 50438*, C10/11, PPDS, IEC 61727, UTE C Χαρακτηρισμός τύπου SMC 6000TL SMC 7000TL 30

31 Μετατροπείς χωρίς μετασχηματιστή Εξαρτήματα Διεπαφή RS PB-SMC-NR Τεχνολογία Bluetooth Piggy-Back BTPBINV-NR Ενιαίο σύστημα σύνδεσης SMA Power Balancer PBL-SBUS-10-NR * Δεν ισχύει για όλα τα εθνικά παραρτήματα του προτύπου EN ** Ισχύει μόνο για την παραλλαγή ΙΤ Βασικός εξοπλισμός Προαιρετικός Μη διαθέσιμος Στοιχεία υπό ονομαστικές συνθήκες Τεχνικά χαρακτηριστικά Είσοδος (DC) Μέγιστη ισχύς DC (@ cos ϕ=1) Μέγιστη τάση εισόδου Εύρος τάσης MPP / Ονομαστική τάση εισόδου Ελάχιστη τάση εισόδου / Αρχική τάση εισόδου Μέγιστο ρεύμα εισόδου Μέγιστο ρεύμα εισόδου ανά στοιχειοσειρά Αριθμός ανεξάρτητων εισόδων MPP / Στοιχειοσειρές ανά είσοδο MPP Έξοδος (ac) Ονομαστική ισχύς (@230 V, 50 Hz) Μέγιστη φαινόμενη ισχύς AC Ονομαστική τάση AC / Εύρος Συχνότητα δικτύου AC / Εύρος Ονομαστική συχνότητα δικτύου / Ονομαστική τάση δικτύου Μέγιστο ρεύμα εξόδου Συντελεστής ισχύος σε ονομαστική ισχύ Ρυθμιζόμενος συντελεστής πρόσφυσης Φάσεις τροφοδοσίας / Φάσεις σύνδεσης Power Balancing Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης / Ευρωπαϊκός βαθμός απόδοσης Διατάξεις προστασίας Προστασία επιστροφής ρεύματος / Αποζεύκτες εισόδου Επιτήρηση γείωσης / Επιτήρηση δικτύου Προστασία αντιστροφής πόλων DC / Αντοχή AC σε βραχυκυκλώματα / Γαλβανική μόνωση Μονάδα επιτήρησης σφαλμάτων ρεύματος ευαίσθητη σε όλους τους τύπους ρεύματος Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 62103) / Κατηγορίας υπέρτασης (σύμφωνα με το πρότυπο IEC ) Γενικά χαρακτηριστικά Διαστάσεις (Πλάτος / Ύψος / Βάθος) Βάρος Εύρος τιμών θερμοκρασίας λειτουργίας Εκπομπή θορύβου, τυπική Ιδιοκατανάλωση (νύχτα) Τοπολογία Τρόπος ψύξης Κλάση προστασίας (σύμφωνα με το πρότυπο IEC 60529) Κλάση προστασίας συνδέσεων (σύμφωνα με το πρότυπο IEC 60529) Κλιματική κατηγορία (σύμφωνα με το πρότυπο IEC ) Μέγιστη επιτρεπόμενη τιμή για σχετική υγρασία (χωρίς συμπύκνωση) Εξοπλισμός Σύνδεση DC Σύνδεση AC Οθόνη Διεπαφή: RS485 / Τεχνολογία Bluetooth Εγγύηση: 5 / 10 / 15 / 20 / 25 χρόνια Πιστοποιητικά και άδειες (περισσότερα κατόπιν αιτήματος) Sunny Mini Central 8000tl 8250 W 700 V 333 V 500 V / 350 V 330 V / 400 V 25 A 25 A 1 / W 8000 VA 220 V, 230 V, 240 V / 180 V 265 V 50 Hz, 60 Hz / -6 Hz +5 Hz 50 Hz / 230 V 35 A 1 1 / 1 98 % / 97,7 % / / Δίοδοι βραχυκυκλώματος / / I / III 468 / 613 / 242 mm (18,4 / 24,1 / 9,5 inch) 33 kg / 72,75 lb -25 C +60 C / -13 F +140 F 40 db(a) 0,25 W Χωρίς μετασχηματιστή OptiCool IP65 IP65 4K4H 100 % SUNCLIX Βιδωτή σύνδεση Γραμμή κειμένου / / / / / CE, VDE , DK 5940 ED2.2**, RD 1663/2000, RD 661/2007, PPC, AS4777, EN 50438*, C10/11, PPDS, IEC 61727, UTE C Χαρακτηρισμός τύπου SMC 8000TL 31

32 Υψηλή απόδοση Ευελιξία Ευκολία Καλύτερη επικοινωνία Μέγιστος βαθμός απόδοσης 97 % Τεχνολογία πολλαπλών στοιχειοσειρών ακόμα και σε σχεδιασμούς 3-kW Μείωση κόστους χάρη στις λιγότερες παράλληλα διασυνδεδεμένες στοιχειοσειρές Διαχείριση σκίασης με το σύστημα OptiTrac Global Peak Μέγιστη τάση εισόδου DC της τάξης των 750 Volt Ενσωματωμένες λειτουργίες διαχείρισης δικτύου χάρη στην παροχή άεργου ισχύος Χωρίς ανεμιστήρα Απλοποιημένη επιτοίχια συναρμολόγηση Ενιαίο σύστημα σύνδεσης DC SUNCLIX Γρήγορη σύνδεση χωρίς εργαλεία Εύκολη ρύθμιση στις προδιαγραφές κάθε χώρας Τεχνολογία Bluetooth-στο βασικό εξοπλισμό Ρελέ πολλαπλών λειτουργιών στο βασικό εξοπλισμό Sunny Boy 3000TL / 4000TL / 5000TL με σύστημα Reactive Power Control Με δυνατότητα χρήσης σε όλο τον κόσμο χάρη στις ενσωματωμένες λειτουργίες διαχείρισης δικτύου Η ιδανική λύση, ειδικά για απαιτητικές φωτοβολταϊκές γεννήτριες και εγκαταστάσεις μερικής σκίασης: ως συσκευές πολλαπλών στοιχειοσειρών, οι καινούργιοι μετατροπείς Sunny Boy 3000TL, 4000TL και 5000TL χωρίς μετασχηματιστή προσφέρουν μέγιστη ευελιξία τόσο κατά το σχεδιασμό όσο και κατά την υλοποίηση της εγκατάστασης. Χάρη στην υψηλή τάση DC της τάξης των 750 V μειώνεται το κόστος λόγω των λιγότερων παράλληλα συνδεδεμένων στοιχειοσειρών. Επίσης, οι συσκευές αυτές εξαιτίας των ενσωματωμένων λειτουργιών διαχείρισης δικτύου μπορούν να χρησιμοποιηθούν παγκοσμίως και συμβάλλουν σημαντικά στην υποστήριξη του δικτύου. Επιπλέον, η νέα επιτοίχια συναρμολόγηση προσφέρει μία ακόμα πιο απλοποιημένη εγκατάσταση. 32
