1 WELCOME to the world of DENTSPLY Friadent`s mplant technology XiVE Implantology unlimited ΧΕΙΡΟΥΡΓΙΚΟ

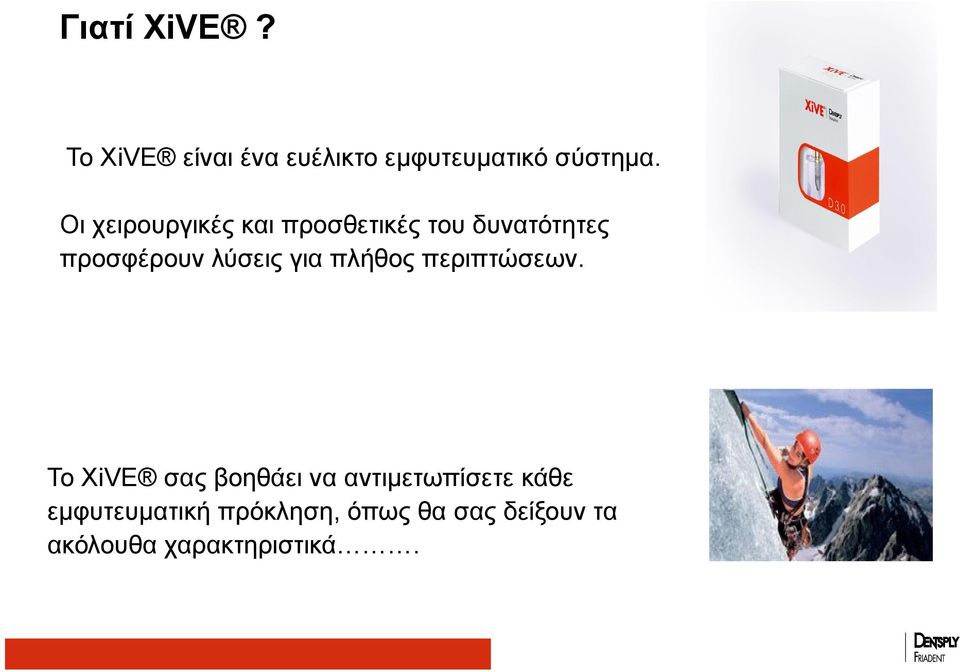

2 Γιατί XiVE? Το XiVE είναι ένα ευέλικτο εμφυτευματικό σύστημα. Οι χειρουργικές και προσθετικές του δυνατότητες προσφέρουν λύσεις για πλήθος περιπτώσεων. Το XiVE σας βοηθάει να αντιμετωπίσετε κάθε εμφυτευματική πρόκληση, όπως θα σας δείξουν τα ακόλουθα χαρακτηριστικά.

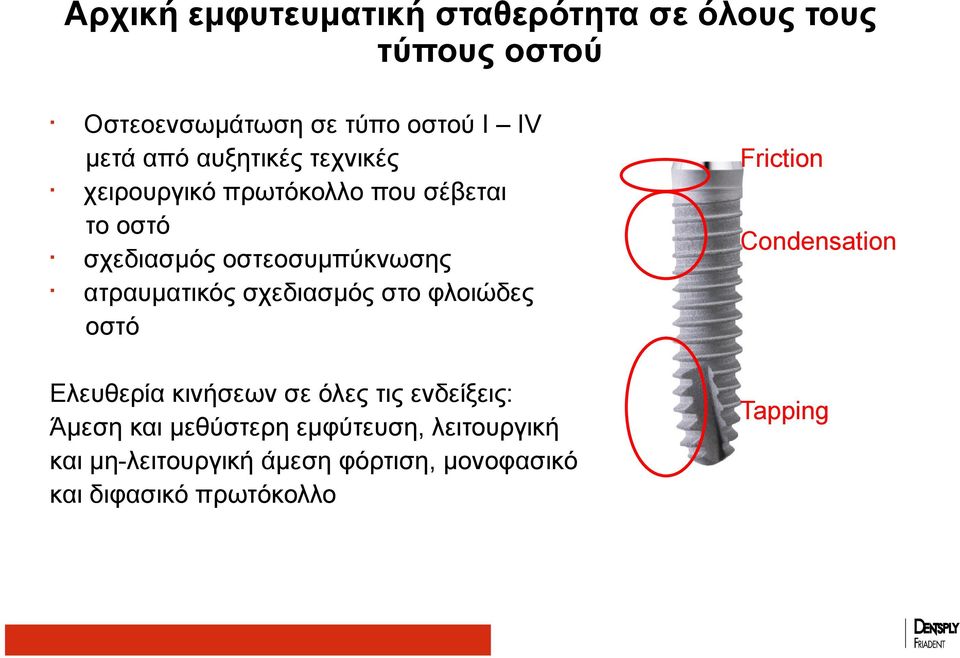

3 Αρχική εμφυτευματική σταθερότητα σε όλους τους τύπους οστού Οστεοενσωμάτωση σε τύπο οστού I IV μετά από αυξητικές τεχνικές χειρουργικό πρωτόκολλο που σέβεται το οστό σχεδιασμός οστεοσυμπύκνωσης ατραυματικός σχεδιασμός στο φλοιώδες οστό Ελευθερία κινήσεων σε όλες τις ενδείξεις: Άμεση και μεθύστερη εμφύτευση, λειτουργική και μη-λειτουργική άμεση φόρτιση, μονοφασικό και διφασικό πρωτόκολλο Friction Condensation Tapping

σχεδιασμός στο φλοιώδες οστό Ελευθερία κινήσεων σε όλες τις ενδείξεις: Άμεση και μεθύστερη εμφύτευση,

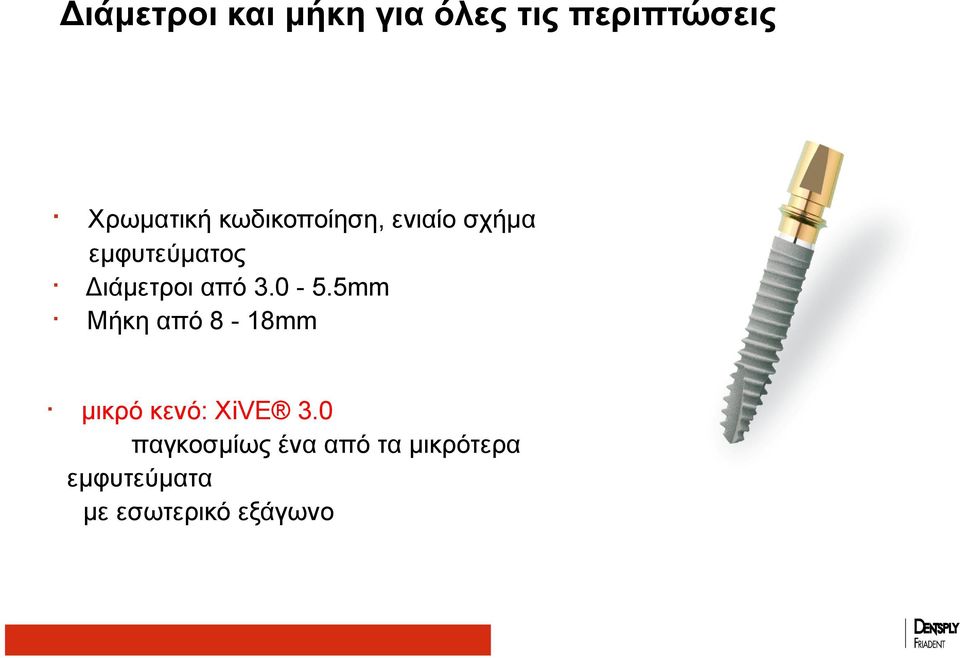

4 Διάμετροι και μήκη για όλες τις περιπτώσεις Χρωματική κωδικοποίηση, ενιαίο σχήμα εμφυτεύματος Διάμετροι από mm Μήκη από 8-18mm μικρό κενό: XiVE 3.0 παγκοσμίως ένα από τα μικρότερα εμφυτεύματα με εσωτερικό εξάγωνο

3.0-5.5mm Μήκη από 8-18mm μικρό κενό: XiVE 3.

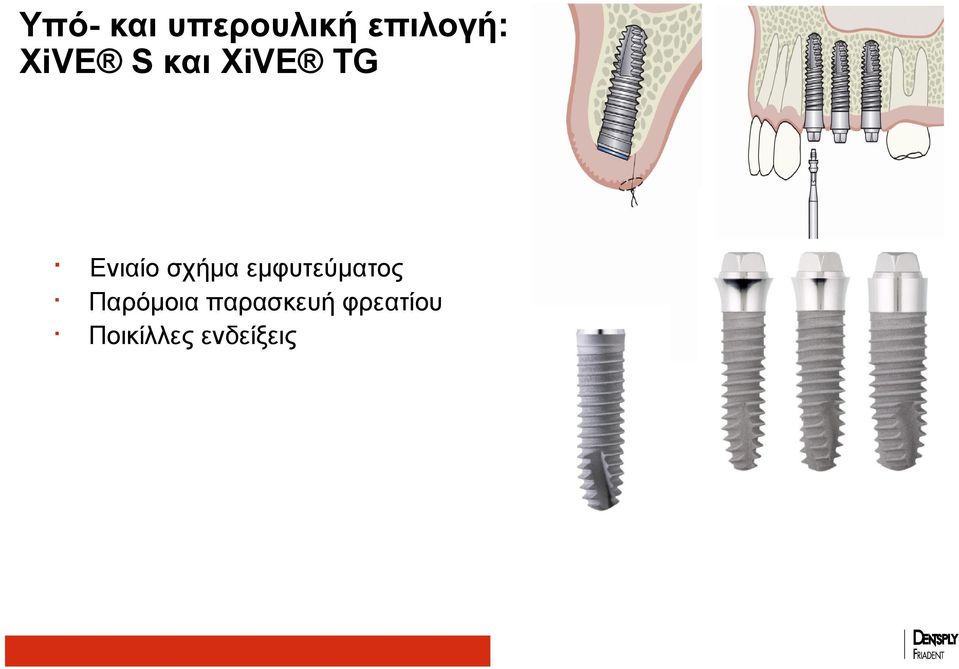

5 Υπό- και υπερουλική επιλογή: XiVE S και XiVE TG Ενιαίο σχήμα εμφυτεύματος Παρόμοια παρασκευή φρεατίου Ποικίλλες ενδείξεις

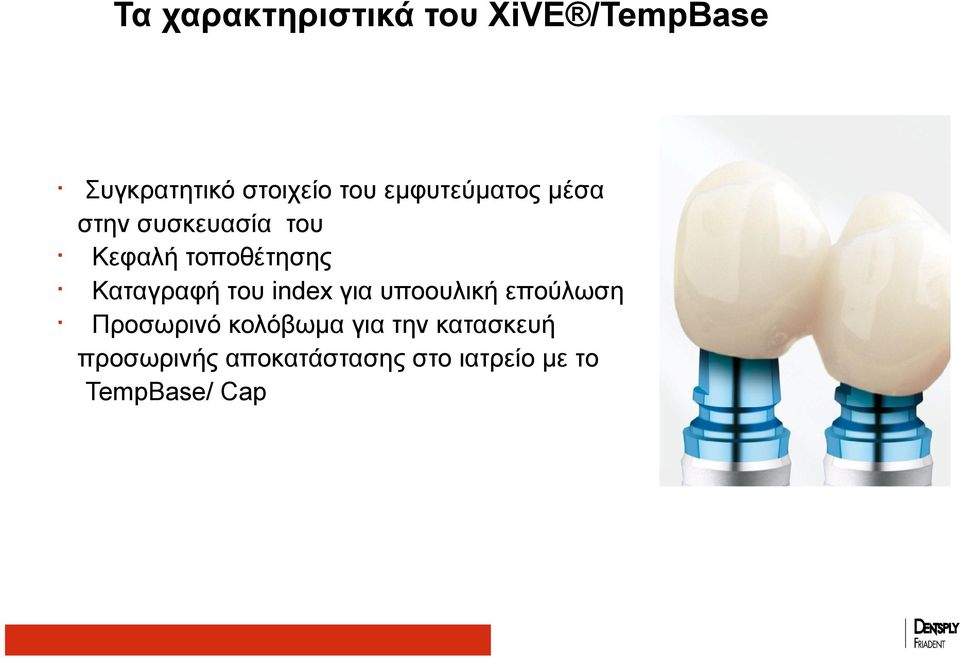

6 Τα χαρακτηριστικά του XiVE /TempBase Συγκρατητικό στοιχείο του εμφυτεύματος μέσα στην συσκευασία του Κεφαλή τοποθέτησης Καταγραφή του index για υποουλική επούλωση Προσωρινό κολόβωμα για την κατασκευή προσωρινής αποκατάστασης στο ιατρείο με το TempBase/ Cap

Καταγραφή του index για υποουλική επούλωση Προσωρινό κολόβωμα

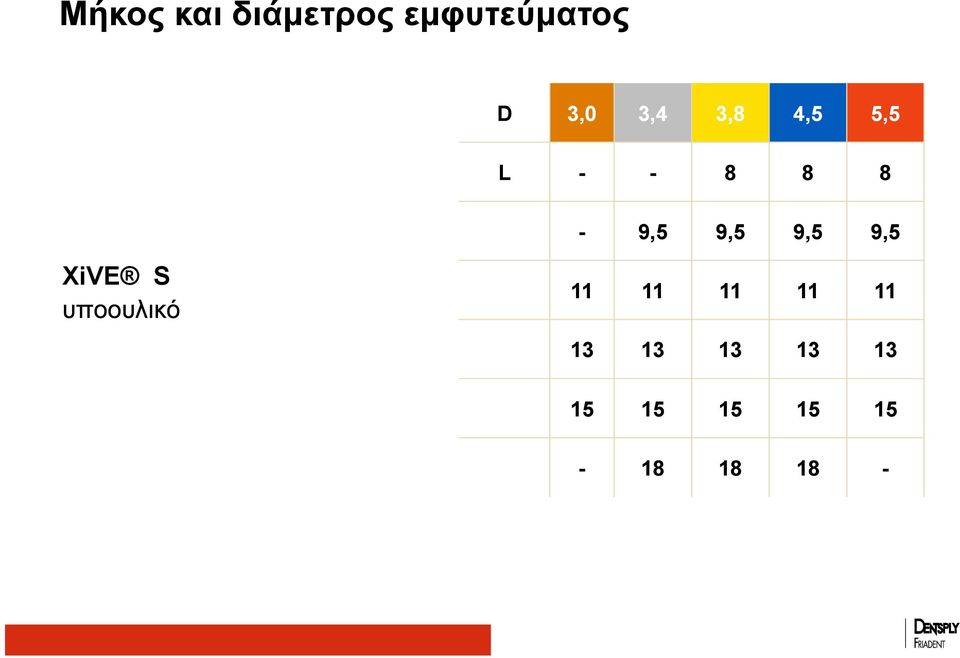

7 Μήκος και διάμετρος εμφυτεύματος XiVE S υποουλικό D 3,0 3,4 3,8 4,5 5,5 L ,5 9,5 9,5 9,

8 Μήκος και διάμετρος εμφυτεύματος XiVE TG υπερουλικό D 3,4 3,8 4,5 L ,5 9,5 9,

9 Μήκος εμφυτεύματος το σωστό μήκος εμφυτεύματος για κάθε κλινική περίπτωση βέλτιστη χρήση της κάθετης και οριζόντιας δομής του οστού Μήκος: 8 9,

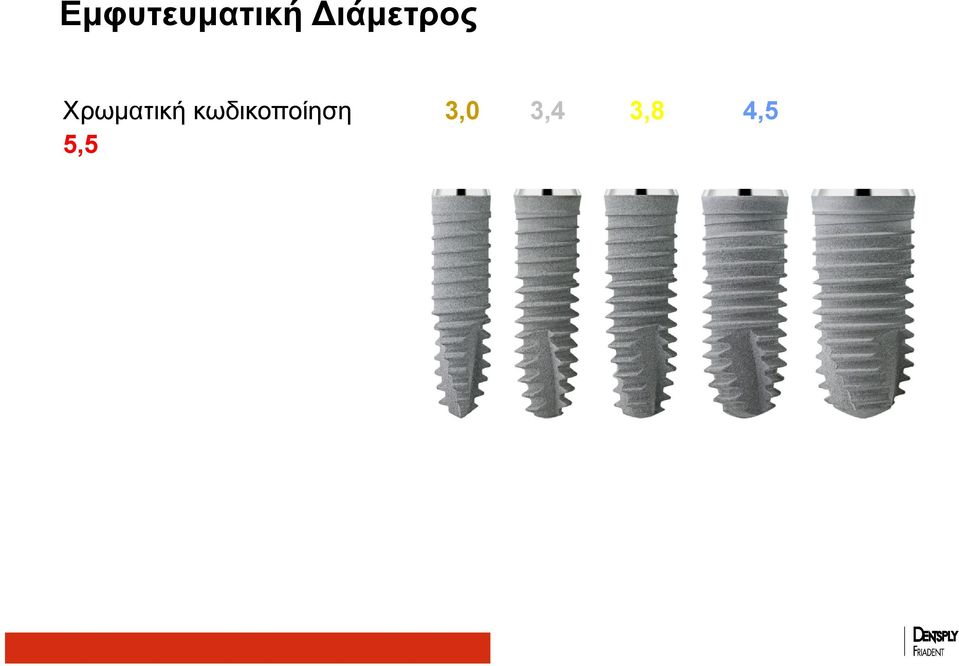

10 Εμφυτευματική Διάμετρος Χρωματική κωδικοποίηση 5,5 3,0 3,4 3,8 4,5

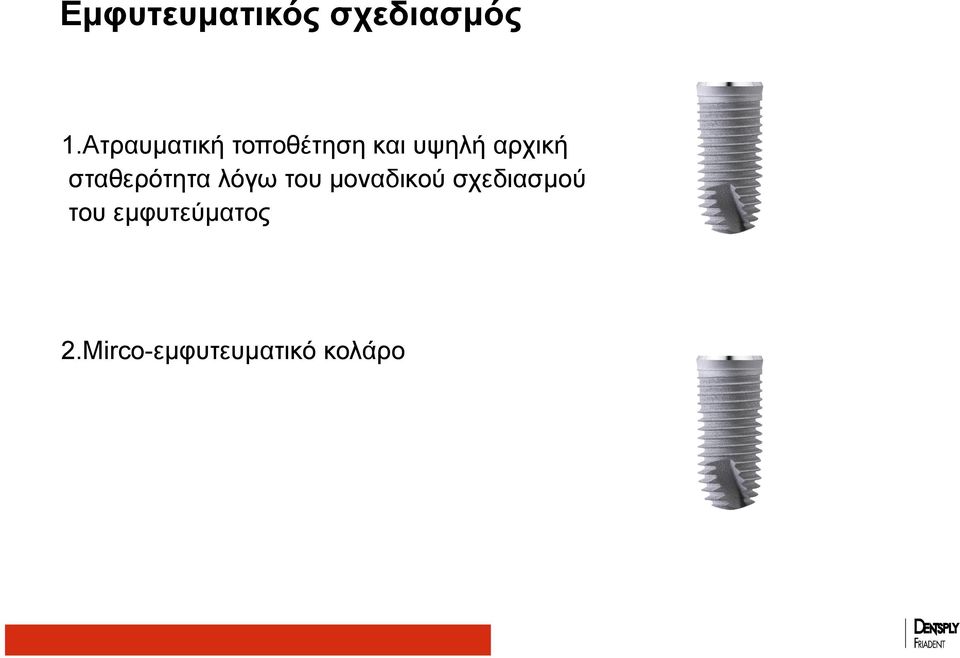

11 Εμφυτευματικός σχεδιασμός 1.Ατραυματική τοποθέτηση και υψηλή αρχική σταθερότητα λόγω του μοναδικού σχεδιασμού του εμφυτεύματος 2.Mirco-εμφυτευματικό κολάρο

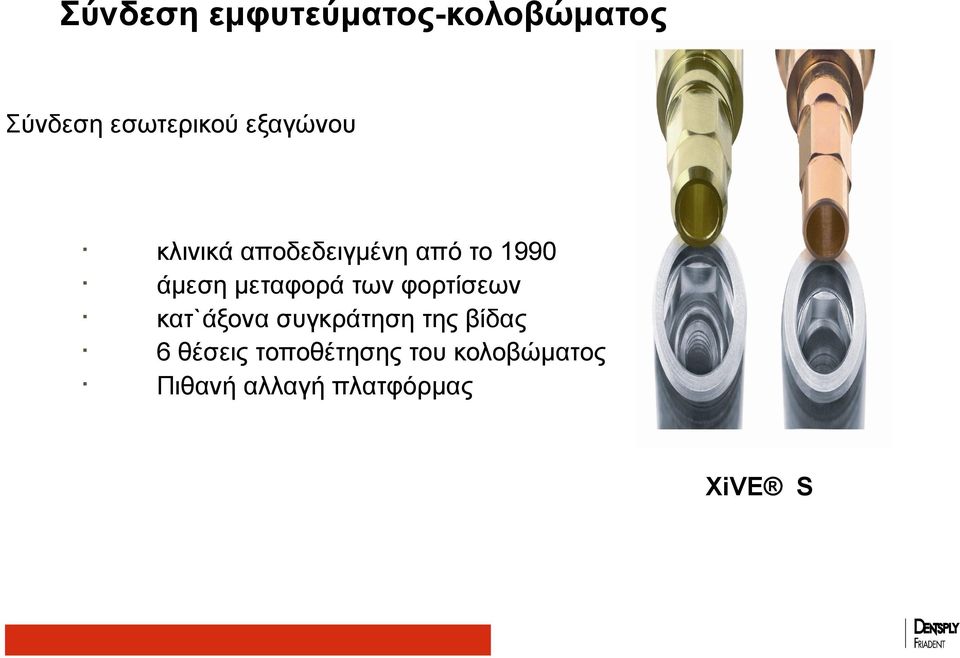

12 Σύνδεση εμφυτεύματος-κολοβώματος Σύνδεση εσωτερικού εξαγώνου κλινικά αποδεδειγμένη από το 1990 άμεση μεταφορά των φορτίσεων κατ`άξονα συγκράτηση της βίδας 6 θέσεις τοποθέτησης του κολοβώματος Πιθανή αλλαγή πλατφόρμας XiVE S

μεταφορά των φορτίσεων κατ`άξονα συγκράτηση της βίδας 6

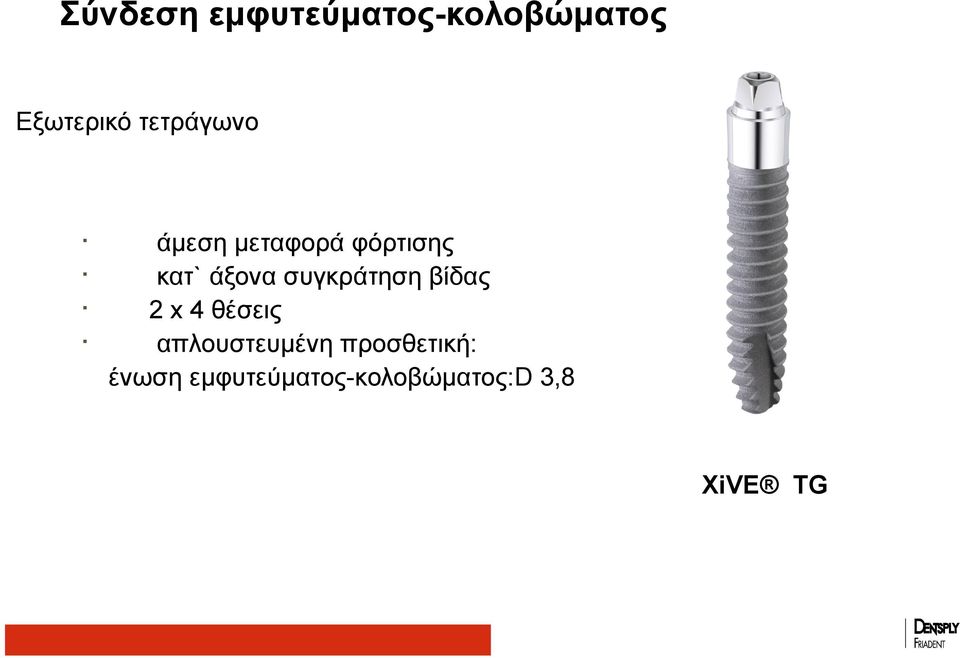

13 Σύνδεση εμφυτεύματος-κολοβώματος Εξωτερικό τετράγωνο άμεση μεταφορά φόρτισης κατ` άξονα συγκράτηση βίδας 2 x 4 θέσεις απλουστευμένη προσθετική: ένωση εμφυτεύματος-κολοβώματος:d 3,8 XiVE TG

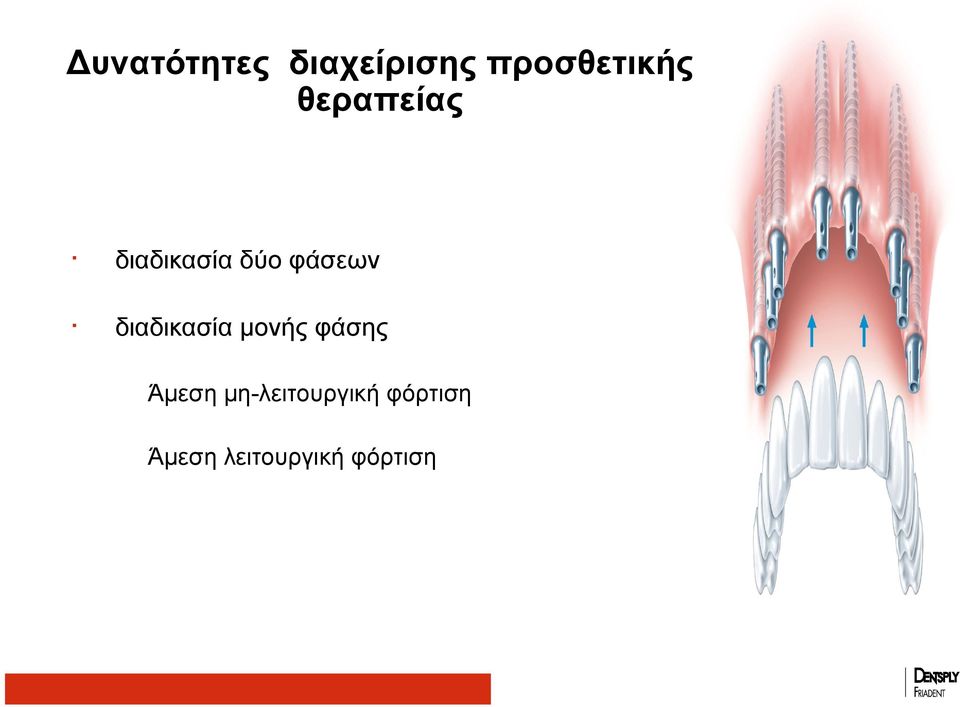

14 Δυνατότητες διαχείρισης προσθετικής θεραπείας διαδικασία δύο φάσεων διαδικασία μονής φάσης Άμεση μη-λειτουργική φόρτιση Άμεση λειτουργική φόρτιση

15 Χρόνος εμφύτευσης Άμεση εμφύτευση Μεθύστερη άμεση εμφύτευση Μεθύστερη εμφύτευση

16 XiVE χειρουργική κασετίνα θέση για χρησιμοποιημένα εργαλεία αφαιρούμενο κάλυμμα για απλούστερο χειρισμό κατά το χειρουργείο αποθήκευση των τρυπάνων σε συγκεκριμένο χώρο ανά διάμετρο καθορισμένη θέση της χειρουργικής καστάνιας, των μεταφορέων των εμφυτευμάτων και των κατσαβιδιών

αποθήκευση των τρυπάνων σε συγκεκριμένο χώρο ανά διάμετρο καθορισμένη

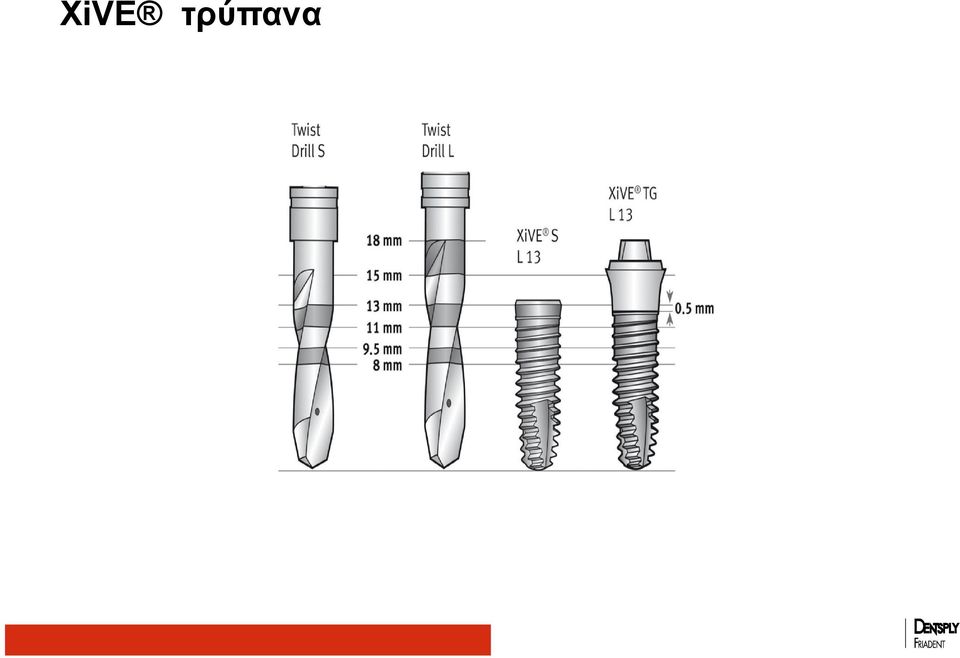

17 XiVE τρύπανα

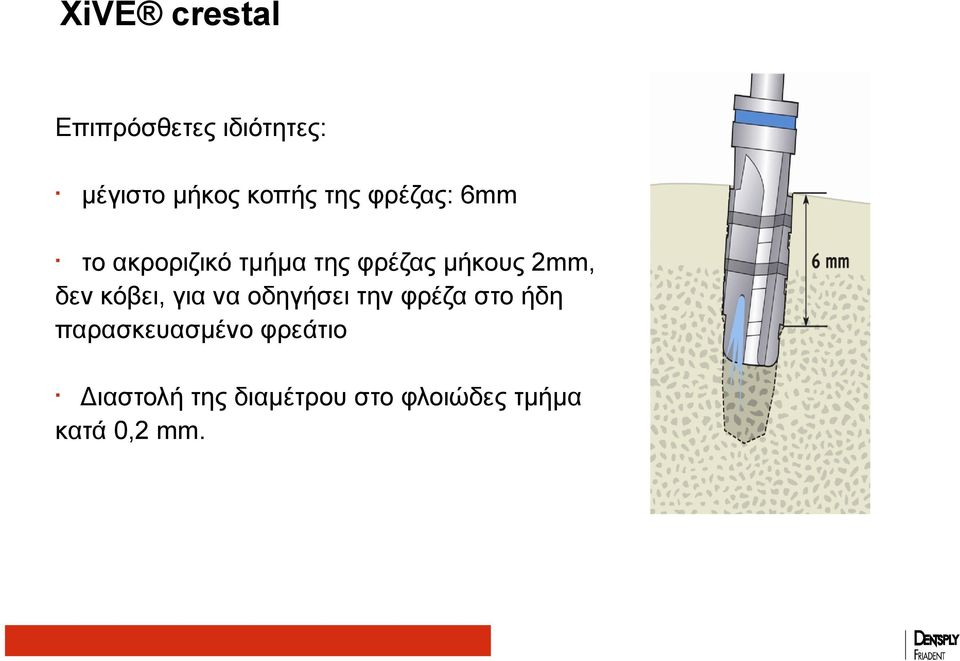

18 XiVE crestal Επιπρόσθετες ιδιότητες: μέγιστο μήκος κοπής της φρέζας: 6mm το ακροριζικό τμήμα της φρέζας μήκους 2mm, δεν κόβει, για να οδηγήσει την φρέζα στο ήδη παρασκευασμένο φρεάτιο Διαστολή της διαμέτρου στο φλοιώδες τμήμα κατά 0,2 mm.

δεν κόβει, για να οδηγήσει την φρέζα στο ήδη παρασκευασμένο

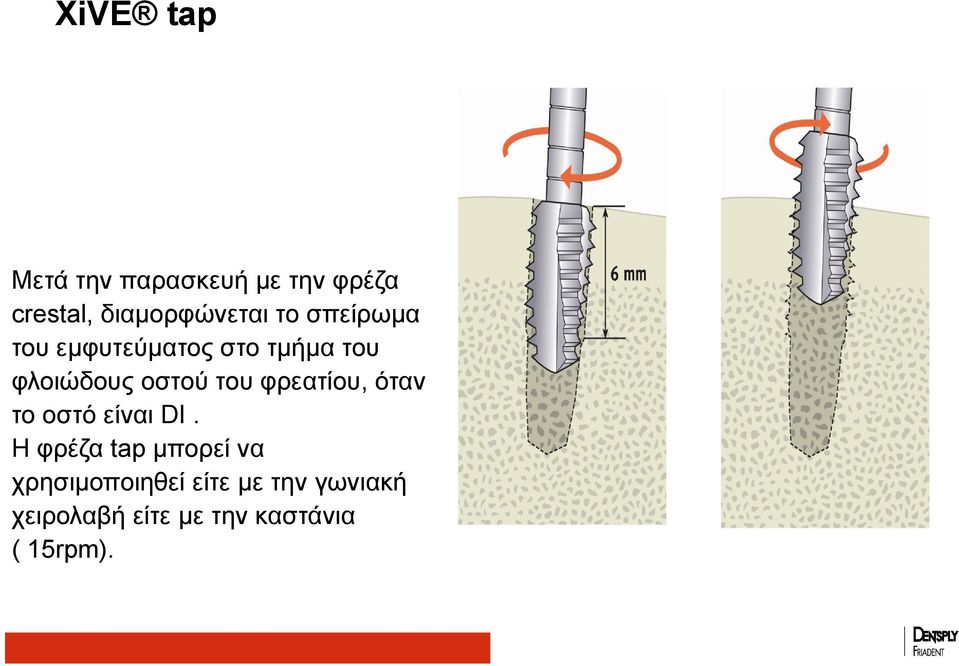

19 XiVE tap Μετά την παρασκευή με την φρέζα crestal, διαμορφώνεται το σπείρωμα του εμφυτεύματος στο τμήμα του φλοιώδους οστού του φρεατίου, όταν το οστό είναι DI. Η φρέζα tap μπορεί να χρησιμοποιηθεί είτε με την γωνιακή χειρολαβή είτε με την καστάνια ( 15rpm).

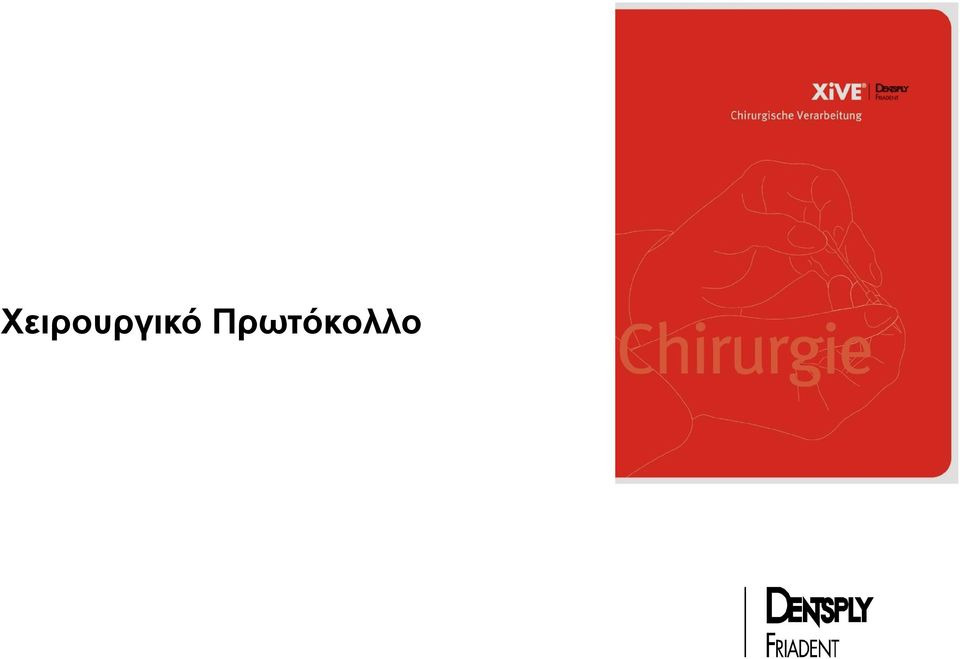

20 Χειρουργικό Πρωτόκολλο

22 Τομή

23 Αρχικός τρυπανισμός Μεταφορά του σχεδιασμού θεραπείας

24 Επέκταση του τρυπανισμού Τελικός τρυπανισμός με την αντίστοιχη φρέζα

25 Έλεγχος κατά την διάρκεια της διαδικασίας FRIADENT Δοκιμαστικά κολοβώματα

26 Τοποθέτηση του εμφυτεύματος

27 Παρασκευή του εμφυτευματικού φρεατίου Ανύψωση ιγμορείου

28 BoneCondenser 2.0

29 BoneCondenser 3.0

30 BoneCondenser 3.4

31 BoneCondenser 3.8

32 BoneCondenser Ένδειξη: 4.5 μειωμένη ποσότητα οστού: Παρασκευή του εμφυτευματικού φρεατίου με οστεοσυμπυκνωτές. έλλειψη ύψους οστού: Τοπική ανύψωση του ιγμορείου επιτρέπει την τοποθέτηση εμφυτευμάτων μεγαλύτερου μήκους

33 Συσκευασία Εμφυτεύματος Βραβείο 2008

34 Συσκευασία του εμφυτεύματος Συγκρατητήρας με τρία πτερύγια, που έχουν αδροποιημένες, αντιολισθητικές επιφάνειες διπλή αποστειρωμένη συσκευασία εύκολη και ασφαλή μεταφορά του εμφυτεύματος κατά την επέμβαση

35 Implant-Shuttle

36 Τοποθέτηση του μεταφορέα Αφαιρώντας το εμφύτευμα
