Δίνοντας μορφή στο φυσικό κόσμο Ο π ι ο έ ξ υ π ν ο ς τ ρ ό π ο ς γ ι α τ η ν 3 D σ χ ε δ ί α σ η

Transcript

1 2016 ERGOCAD. Με την επιφύλαξη παντός δικαιώµατος. Οι επωνυµίες SketchUp και 3D Warehouse TM είναι κατοχυρωμένα εμπορικά σήματα της Trimble Navigation, Ltd. Δίνοντας μορφή στο φυσικό κόσμο Ο π ι ο έ ξ υ π ν ο ς τ ρ ό π ο ς γ ι α τ η ν 3 D σ χ ε δ ί α σ η Eπίσημος αντιπρόσωπος και εξουσιοδοτημένο Support Center τoυ SketchUp σε Ελλάδα & Κύπρο

2 *Όλες οι εικόνες κτιρίων που δημιουργήθηκαν στο παρόν φυλλάδιο έχουν παραχθεί από χρήστες του SketchUp Περιεχόμενα 2 ERGOCAD 3 SketchUp Σύντομη περιγραφή* 4 Βασικά χαρακτηριστικά εκδόσεων 5 Σκιάσεις στα σχέδια 6 Τεχνολογία BIM & ευκολία στο σχεδιασμό 7 Εισαγωγή/Εξαγωγή αρχείων CAD & λεπτομερειών 8 3D απεικόνιση σύνθετων πληροφοριών 9 3D WAREHOUSE H παγκόσμια βιβλιοθήκη 10 Επεκτάσεις του 3D Warehouse 11 SketchUp Viewer 12 LayOut παραγωγή σχεδίων & εγγράφων 13 Style Builder section 14 Sefaira for SketchUp ενέργεια & φωτισμός 15 Διαφορές μεταξύ SketchUp Make & SketchUp Pro 16 Εκπαίδευση & υποστήριξη 2 Η ERGOCAD αποτελεί μια δυναμικά αναπτυσσόμενη εταιρία παροχής ολοκληρωμένων λύσεων λογισμικού και διοργάνωσης σεμιναρίων. Με μοναδικό στόχο την προσφορά υψηλού επιπέδου υπηρεσιών και προϊόντων στους επαγγελματίες μηχανικούς και διακοσμητές, φροντίζουμε να καλύπτουμε τις ανάγκες κάθε γραφείου δίνοντας έμφαση στην συνεχή υποστήριξη και στην εκπαίδευση. Η ομάδα της ERGOCAD αποτελούμενη από στελέχη με πολυετή εμπειρία στο χώρο του τεχνικού λογισμικού, μετατρέπει κάθε σας επιλογή σε λογισμικό/σεμινάρια σε επένδυση η οποία αυξάνει την παραγωγικότητα σας και εγγυάται μαζί σας το τελικό αποτέλεσμα κάθε έργου που αναλαμβάνετε.

3 Αν αγαπάτε αυτό που κάνετε, θα αγαπήσετε τώρα και τον τρόπο Στο SketchUp, έχουμε επικεντρωθεί στη δημιουργία έξυπνων εργαλείων σχεδίασης. Χρήστες τους προγράμματος είναι αρχιτέκτονες, κατασκευαστές, σχεδιαστές, διακοσμητές, δημιουργοί ταινιών, σκηνογράφοι και μηχανικοί. Για αυτούς ο σχεδιασμός είναι σκέψεις. Σχεδιάζουν για να αποτυπώσουν τις ιδέες τους, να βρουν λύσεις, να παρουσιάσουν στους άλλους ολοκληρωμένες προτάσεις των έργων τους. Σχεδιάζουν επειδή το αγαπούν και επειδή κάθε σπουδαίο έργο ξεκίνησε με ένα σπουδαίο σχέδιο. Πιστεύουμε ότι το SketchUp αποτελεί έναν εξυπνότερο τρόπο σκέψης της 3D μοντελοποίησης. Είμαστε σίγουροι ότι από την πρώτη κιόλας γνωριμία σας με το πρόγραμμα θα νιώσετε και εσείς το ίδιο. Εγγραφείτε στο κανάλι της ERGOCAD στο youtube, ενημερωθείτε πρώτοι για τις νέες εξελίξεις για όλα τα προγράμματα, εκπαιδευτείτε δωρεάν από τα ηλεκτρονικά μαθήματα, βρείτε χρήσιμες συμβουλές κ.α. 3

4 SketchUp Make & SketchUp Pro Με τις εφαρμογές SketchUp Make & SketchUp Pro, μπορείτε να : δημιουργήσετε 3D μοντέλα κτιρίων, επίπλων, εσωτερικών χώρων, τοπίων και γενικά οποιοδήποτε στοιχείο με τρόπο ο οποίος θα αντανακλά το δικό σας προσωπικό τρόπο σχεδίασης μοιραστείτε 3D εικονικές περιηγήσεις με animations και σκηνές, εκτυπώσεις με ρεαλιστικούς φωτισμούς και σκιάσεις τυπώσετε ένα μοντέλο σε 3D εκτυπωτή εισάγετε αρχεία από άλλα προγράμματα/εργαλεία μοντελοποίησης 3D στοιχείων εξάγετε τα αρχεία του SketchUp για χρήση αυτών σε άλλα δημοφιλή προγράμματα σχεδίασης ή επεξεργασίας εικόνας 4 Σχεδιάζετε ενώ σκεφτόσαστε 3D To SketchUp Pro σχεδιάστηκε ως μία επέκταση του χεριού που μοιάζει περισσότερο με ένα μολύβι παρά με ένα λογισμικό. Η ιδέα στηρίζεται (και πάντα θα ισχύει αυτό) στο ζητούμενο να απομακρυνθεί ο χρήστης από τις μεθόδους που χρησιμοποιούσε μέχρι σήμερα και να γνωρίσει ένα νέο τρόπο με τον οποίο θα μπορεί να σχεδιάσει οτιδήποτε και με τον τρόπο που εκείνος θέλει. 4

5 Απεικονίστε τις σκιάσεις σε ένα κτίριο σε πραγματικό χρόνο Με το SketchUp Pro μπορείτε να δημιουργήσετε εικόνες & animation με σκιάσεις τα οποία στη συνέχεια θα παρουσιάσετε στους πελάτες σας Δείτε που θα πέφτουν οι σκιάσεις σε ένα κτίριο κάθε ώρα της ημέρα, σε οποιαδήποτε ημέρα του χρόνου, σε οποιοδήποτε μέρος του κόσμου. 5 5

6 Τεχνολογία BIM για όλους Είτε συμμετέχετε ο ίδιος σε ομάδα σχεδιασμού που χρησιμοποιεί τεχνολογία BIM, είτε σχεδιάζετε με ανταλλαγή πληροφοριών μεταξύ σας, το να περιλαμβάνονται πολύτιμες πληροφορίες σε ένα 3D μοντέλο είναι εύκολο και απλό. Με τα μοντέλα που δημιουργούνται από το SketchUp μπορεί εύκολα να αναγνωρίζεται η γεωμετρία κάθε στοιχείου, να κοινοποιούνται αυτόματα σχετιζόμενες με τρίτους εργασίες, να παράγονται αναλυτικές αναφορές και άλλα πολλά Τέλεια αποτελέσματα σε ελάχιστο χρόνο Κανένας δεν θέλει να σπαταλά το χρόνο του προσπαθώντας να μάθει πολύπλοκα προγράμματα. Αντίθετα, κατά γενική παραδοχή το SketchUp Pro αποτελεί το πιο καινοτόμο, εύχρηστο και εύκολο στην εκμάθηση πρόγραμμα στον κόσμο. Αν θέλετε να ολοκληρώσετε ένα έργο σε ελάχιστο χρόνο τότε έχετε σίγουρα το καταλληλότερο εργαλείο. 6 6

7 Εισαγωγή & εξαγωγή αρχείων CAD και άλλων μορφών δεδομένων Θέλετε να ξεκινήσετε τη σχεδίαση από ένα αρχείο CAD? Το SketchUp Pro μπορεί να διαβάσει και να αναγνωρίσει αρχεία DXFs και DWGs από οποιοδήποτε πρότυπο πακέτο λογισμικού CAD. Εξάγονται επίσης αρχεία CAD σε 2D και 3D μορφή τα οποία μπορούν στη συνέχεια να ανοίξουν από άλλα προγράμματα Παραγωγή λεπτομερών σχεδίων με απόλυτη ακρίβεια Με τo SketchUp Pro μπορείτε να σχεδιάσετε όλες τις λεπτομέρειες για ένα έργο εύκολα και γρήγορα, σε οποιαδήποτε κλίμακα και μορφή, να εισάγετε υπομνήματα και στη συνέχεια να εξάγετε όλα αυτά τα σχέδια σε μορφή dxf. 7 7

8 3D Απεικόνιση σύνθετων πληροφοριών Τα 2D σχέδια μπορούν δύσκολα να διαβαστούν, ενώ αντίθετα τα 3D μοντέλα αποτελούν πλέον την παγκόσμια γλώσσα την οποία όλοι μπορούν εύκολα να καταλάβουν. Με το SketchUp Pro όλοι οι εμπλεκόμενοι σε ένα έργο επαγγελματίες όπως οι μηχανικοί, οι κατασκευαστές, οι επιβλέποντες και οι πελάτες έχουν εύκολη πρόσβαση στις πληροφορίες. 8 8

9 3D WAREHOUSE: Αποκτήστε πρόσβαση στην μεγαλύτερη αποθήκη έτοιμων αντικειμένων στον κόσμο Γιατί να σχεδιάζετε από το μηδέν τα έργα σας, όταν οτιδήποτε χρειάζεστε υπάρχει ήδη? Στην πραγματικότητα εκατοντάδες χιλιάδες έτοιμα αντικείμενα από δέντρα μέχρι έπιπλα και ανθρώπινες φιγούρες - είναι διαθέσιμα για εσάς στην παγκόσμια βιβλιοθήκη SketchUp s 3D Warehouse. Με το 3D Warehouse μπορείτε να κατεβάσετε απευθείας στο έργο σας τα αντικείμενα που άλλοι χρήστες έχουν δημιουργήσει ή να μοιραστείτε τα δικά σας με άλλους. Στην παγκόσμια βιβλιοθήκη SketchUp s 3D Warehouse μπορείτε να βρείτε σχεδιασμένο και έτοιμο για εισαγωγή στο δικό σας έργο σχεδόν οτιδήποτε χρειάζεστε, όπως για παράδειγμα 3D μοντέλα από γερανούς, ντουλάπια, εξαρτήματα μηχανών, αντικείμενα διακόσμησης, αυτοκίνητα, είδη υγιεινής, παράθυρα, καναπέδες, τραπεζαρίες, κουζίνες και χιλιάδες άλλα αντικείμενα. 9 9

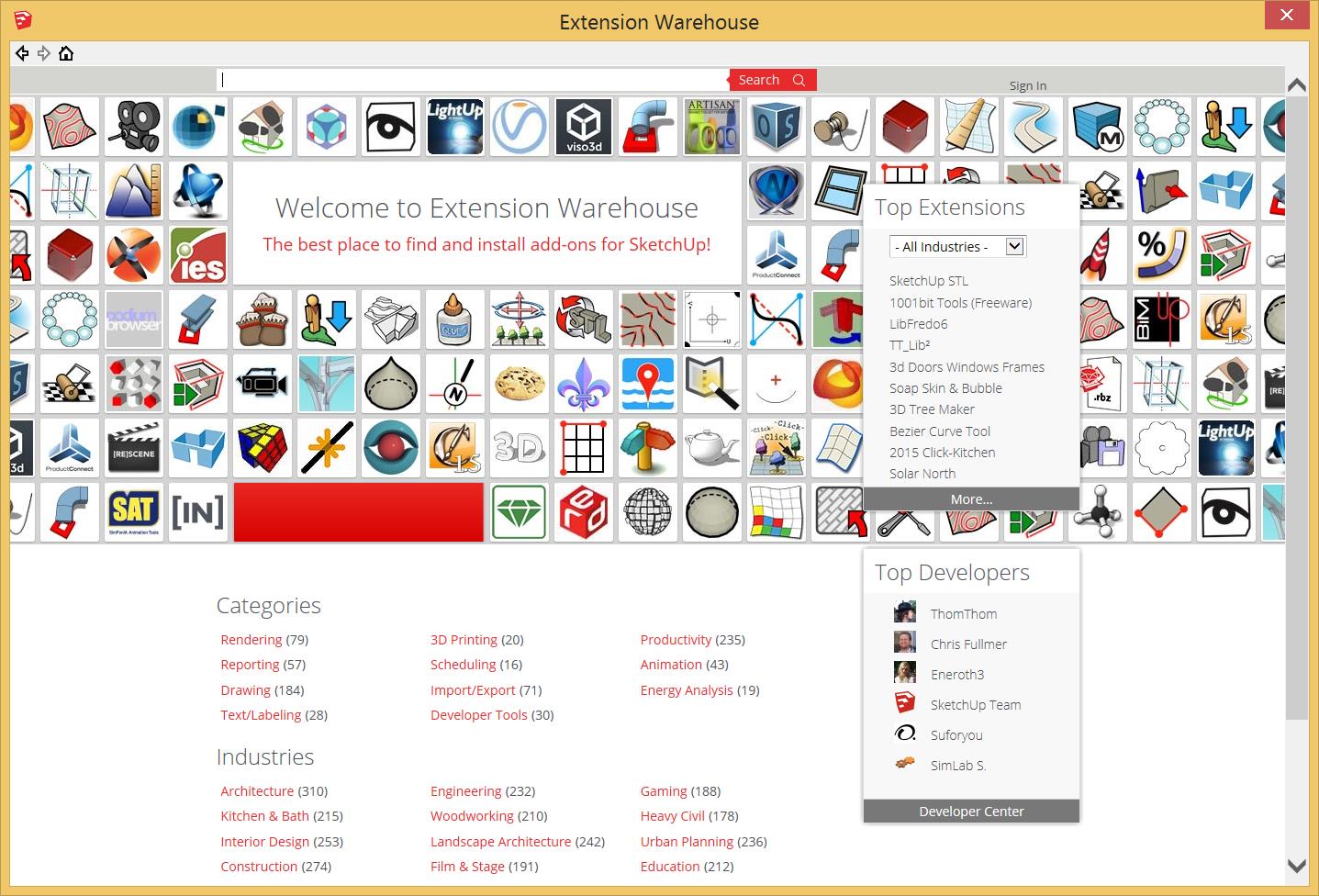

10 Επεκτάσεις του Warehouse Οι επεκτάσεις του Warehouse είναι πρόσθετα εργαλεία τα οποία έχετε στα χέρια σας για να ολοκληρώσετε τα σχέδια σας γρήγορα και να λύνετε όποια προβλήματα συναντάτε στο σχεδιασμό εύκολα και αποτελεσματικά. Οι επεκτάσεις αυτές αποτελούν μία online πηγή ανεξάντλητων plug-ins τα οποία έχουν αναπτυχθεί ειδικά για το SketchUp τις οποίες μπορείτε να εγκαταστήσετε πολύ απλά στο πρόγραμμα. Μπορείτε να βρείτε επεκτάσεις για μία ειδική εφαρμογή (π.χ. για 3D εκτύπωση) καθώς επίσης και για ένα ειδικό τομέα σχεδιασμού (όπως η αρχιτεκτονική, η εσωτερική διακόσμηση, η κατασκευή και άλλα). Στις επεκτάσεις του Warehouse μπορείτε να κάνετε αναζήτηση με βάση το όνομα ή την λειτουργία της εφαρμογής που θέλετε και να τις διαχειριστείτε από μία εύκολη στη χρήση τοποθεσία, τη σελίδα «My Extensions». Οτιδήποτε αναζητάτε είναι εδώ Υπάρχουν επεκτάσεις για : Σχεδιασμό κτιρίων Παραγωγή animation Ενεργειακή ανάλυση κτιρίων Εισαγωγή αρχείων από CAD Προγ/τα Δημιουργία ημερολογίων εργασιών Εσωτερική διακόσμηση Πολεοδομικό σχεδιασμό Αρχιτεκτονική τοπίου Σχεδιασμό βιομηχανικών προϊόντων 3D εκτυπώσεις Σχεδιασμό κουζίνας Δημιουργία ταινιών & ηλ. Παιχνιδιών Σχεδιασμό μπάνιου Σχεδιασμός επίπλων Εκπαιδευτικούς Πολιτικούς μηχανικούς και μία σειρά από άλλες επεκτάσεις που καλύπτουν σχεδόν όλους τους τομείς σχεδιασμού για κάθε επαγγελματία 10 10

11 SketchUp Viewer Περιηγηθείτε οπουδήποτε Χρησιμοποιώντας τις οθόνες αφής και τα αντίστοιχα εργαλεία που διατίθενται για την εξερεύνηση των μοντέλων του SketchUp σε κινητά και tablets μπορείτε να περιηγηθείτε στο εσωτερικό των έργων που έχετε δημιουργήσει, να επιλέξετε την κατάλληλη κάμερα/γωνία θέασης και να δημιουργήσετε εικονικούς περιπάτους σε ελάχιστο χρόνο. Έχοντας το Sketchup Viewer στο κινητό σας ή στο tablet σας έχετε ταυτόχρονα πρόσβαση σε όλα τα μοντέλα που έχετε δημιουργήσει από οπουδήποτε. Μπορείτε να συνδεθείτε στο 3D Warehouse, στο Dropbox, στο Google Drive, ή στο Trimble Connect, ή απλά να κατεβάσετε το μοντέλο από το s σας και να κάνετε πλήρη παρουσίαση του στους πελάτες σας. Με την εφαρμογή αυτή επίσης μπορείτε να διαχειριστείτε τα επιμέρους Layers και τις μορφές απεικόνισης κάθε μοντέλου (π.χ. Xray mode) ή να δημιουργήσετε εύκολα κατόψεις ενός κτιρίου όλα με μία και μόνο κίνηση! Μία δωρεάν για όλους εφαρμογή, το SketchUp Viewer, παρέχει τη δυνατότητα στους χρήστες να προβάλουν στις οθόνες υπολογιστών, κινητών & tablets μοντέλα που έχουν δημιουργηθεί με το SketchUp και στη συνέχεια να τα εκτυπώσουν. Οι πελάτες σας επίσης μπορούν να λάβουν με ένα την εφαρμογή αυτή και να ανοίξουν το μοντέλο που τους στέλνετε για να έχουν μία πλήρη και αναλυτική άποψη του έργου σας, εύκολα και γρήγορα. Το SketchUp Viewer, λόγω του ότι δεν περιλαμβάνει εργαλεία για την επεξεργασία μοντέλων είναι πολύ πιο εύχρηστο να χρησιμοποιηθεί ακόμα και από ανθρώπους που δεν χρησιμοποιούν το SketchUp, ενώ τα μοντέλα τα οποία μπορεί κανείς να ανοίξει και να δει με το SketchUp Viewer παραμένουν προστατευμένα, ώστε να αποφεύγονται ακούσιες τροποποιήσεις. To SketchUp Viewer μπορούν όλοι να το κατεβάσουν στην αγγλική έκδοση. 11

12 LayOut LayOut (πρόσθετο) Αυτόματη ενημέρωση σχεδίων με ένα καινοτόμο εργαλείο Το SketchUp Pro δεν είναι μόνο για 3D μοντέλα. Μπορείτε να σχεδιάσετε κατόψεις, όψεις, τομές & να εισάγετε υπομνήματα στο περιβάλλον LayOut. Με τον τρόπο αυτό όταν κάνετε οποιαδήποτε τροποποίηση στο μοντέλο σας, ενημερώνονται αυτόματα όλα τα σχέδια ή έγγραφα και έτσι αποφεύγετε τα πιθανά λάθη. Από τη στιγμή που θα εισάγετε ένα μοντέλο από το SketchUp σε ένα έγγραφο LayOut, μπορείτε να δημιουργήσετε το έγγραφο που θέλετε επισημαίνοντας τα πιο σημαντικά στοιχεία του μοντέλου σας. To SketchUp Pro & το LayOut έχουν σχεδιαστεί για να δουλεύουν μαζί 1. Μοντέλο & έγγραφα Με το LayOut, δημιουργείτε τις απόψεις του μοντέλου που θέλετε σε ελάχιστο χρόνο. Αν πραγματοποιήσετε αλλαγές αυτές ενημερώνουν όλα τα σχέδια & έγγραφα. 2. Δημιουργήστε όμορφα σχέδια Το LayOut προσαρμόζει το SketchUp στις 2D διαστάσεις με έναν ασύγκριτο τρόπο αφού όλα τα στοιχεία όπως οι γραμμές, οι σκιάσεις, τα κείμενα, τα υλικά και οι πίνακες παρουσιάζονται όπως εσείς τα θέλετε. 3. Καινοτόμος τρόπος σχεδίασης Το εργαλείο σχεδίασης του LayOut είναι όπως ακριβώς και το SketchUp: απλό, έξυπνο και ευχάριστο. Οτιδήποτε σχεδιάζετε είναι ψηφιακά εξελιγμένο ώστε να μπορεί να αλλάξει με ακρίβεια η κλίμακα & η γωνία 4. Διαστάσεις, λεπτομέρειες και επεξηγήσεις Με τα ειδικά εργαλεία εισαγωγής διαστάσεων μπορείτε να χρησιμοποιήσετε τις έξυπνες έλξεις που έχει το πρόγραμμα για να εισάγετε γρήγορα τις διαστάσεις και να καθορίσετε την μορφή, την κλίμακα και την ακρίβεια που θέλετε 12 12

13 Style Builder Style Builder (πρόσθετο) Το Style Builder section για τους χρήστες του SketchUp Pro είναι το κέντρο πληροφοριών & γνώσεων. Για όλους όσους χρησιμοποιούν το SketchUp Pro, το Style Builder αποτελεί τμήμα ενός πακέτου. Σε αυτό το εύχρηστο & πρακτικό πρόγραμμα μπορείτε να δημιουργήσετε εύκολα τις δικές σας μορφές με γραμμές που σχεδιάσατε απλά σε χαρτί ή ψηφιακά σε ένα πρόγραμμα επεξεργασίας εικόνας. 5 13

14 Sefaira Sefaira for SketchUp (Πρόσθετο) Αναφέρουμε εδώ μερικούς από τους λόγους που κάνουν το Sefaira μοναδικό: Μία ολοκληρωτικά νέα προσέγγιση στην ανάλυση Η ανάλυση δεν αποτελεί πλέον μία ακόμα εργασία, αλλά αντίθετα είναι ένα ολοκληρωμένο τμήμα του σχεδιασμού. Στο Sefaira s PlugIns έχει εξαλειφθεί το κουμπί «εκτέλεση» με σκοπό της συνεχή ανανέωση των στοιχείων όπως ακριβώς λειτουργούν και οι αρχιτέκτονες. Εσωτερικά του περιβάλλοντος εργασίας Το Sefaira Architecture παρέχει ανάλυση εκεί που την χρειάζεστε: μέσα στο 3D περιβάλλον του μοντέλου παρουσιάζοντας συνεχώς τη νέα μορφή του καθώς εσείς σχεδιάζετε Μοναδική καινοτομία Το Sefaira Architecture κάνει εύκολα κατανοητό το πώς εκτελείται ένας σχεδιασμός και σας βοηθά να συνδέσετε τα στοιχεία μεταξύ της γεωμετρίας, της ενεργειακής κατανάλωσης και των πιθανών βελτιώσεων. Δεν απαιτείται να έχετε ειδικές γνώσεις στα ενεργειακά μοντέλα. Συνδυάζοντας την ενέργεια & το φωτισμό ημέρας Το Sefaira's Real-Time Analysis plugins παρέχει συνεχώς στον χρήστη δεδομένα τόσο για την ενέργεια όσο και για το φωτισμό κατά τη διάρκεια της εργασίας, δίνοντας τη δυνατότητα στο χρήστη να εξετάσει διάφορα σενάρια σε ελάχιστο χρόνο και με μηδενικό κόστος. 14

15 Διαφορές μεταξύ SketchUp Make και SketchUp Pro Διαφορές μεταξύ SketchUp Make και SketchUp Pro SketchUp Χαρακτηριστικά Make Pro Σχεδιασμός 3D μοντέλων Εισαγωγή αρχείων CAD x Εξαγωγή αρχείων CAD & PDF x Δημιουργία πολυσέλιδων παρουσιάσεων x Παραγωγή κατασκευαστικών σχεδίων x Εκτύπωση σχεδίων σε κλίμακα x Εξαγωγή animation videos κάθε μεγέθους x Full-screen παρουσιάσεις κάθε αρχείου x Προσθήκη ιδιαίτερων χαρακτηριστικών x Παραγωγή λίστας στοιχείων και αναφορών x Χρήση εργαλείων σχεδίασης στερεών x Εξατομικευμένα στυλ φωτορεαλισμού x Εργασία με μηχανές προσομοίωσης ταινιών x Τεχνική υποστήριξη με x Πλήρης επαγγελματική άδεια προγράμματος x Εισαγωγή, εξαγωγή & δημιουργία αρχείων IFC x Οι απλοί χρήστες, οι χομπίστες, οι ερασιτέχνες, μέχρι και τα παιδιά, όλοι συμφωνούν ότι το SketchUp Make είναι ο ευκολότερος τρόπος 3D σχεδίασης στον κόσμο και είναι εντελώς δωρεάν! Το ίδιο θέλουμε να πιστεύουμε ότι ισχύει και για εσάς. Μήπως όμως χρειάζεστε την Professional έκδοση του προγράμματος? Δείτε στον επισυναπτόμενο πίνακα τις κυριότερες διαφορές των δύο εκδόσεων του SketchUP και διαπιστώστε τα οφέλη που έχετε από κάθε μία. 15

16 Εκπαίδευση - Υποστήριξη Videos Όλοι οι χρήστες του SketchUp μπορείτε να αποκτήσετε πρόσβαση σε πολλά video tutorials. Επιλέξτε την κατηγορία παρουσιάσεων ή μαθημάτων. Σεμινάρια Τα σεμινάρια για το SketchUp σχεδιάστηκαν για να σας δώσουν τις πρακτικές συμβουλές που χρειάζεστε από έναν έμπειρο χρήστη του SketchUp. Μπορείτε να συμμετάσχετε ζωντανά σε απευθείας σύνδεση σε τάξεις, με ανώτατο όριο 5 συμμετέχοντες. Έτσι θα έχετε πολλές ευκαιρίες να κάνετε ερωτήσεις και να πάρετε τις πληροφορίες που χρειάζεστε. Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες. Καλέστε στα τηλέφωνα της ERGOCAD: Για να προμηθευτείτε δωρεάν CD Για να ζητήσετε μία δωρεάν παρουσίαση του προγράμματος Για να εκπαιδευτείτε από έμπειρους καθηγητές Για να μάθετε τις τρέχουσες προσφορές Επισκεφτείτε το για να ενημερωθείτε για όλες τις εξελίξεις Αθήνα: Τηλ Αρετής 13, Περιστέρι Τ.Κ info@ergocad.eu
