1 Ρύθμιση παραμέτρων Autocad Contents Ρύθμιση Διαστάσεων... 2 ISO Modify Dimension: Lines... 3 Modify Dimension: Symbols and Arrows... 4 Modify Dimension: Text... 5 Modify Dimension: Fit... 6 Modify Dimension: Primary Units... 7 Ρύθμιση Layer... 8 Ρύθμιση εκτυπωτή:

2 Ρύθμιση Διαστάσεων ISO25 Επιλέγοντας από το Menu Format Dimension Styles εμφανίζεται η οθόνη «Dimension Style Manager. Επιλέγουμε εδώ την προτροπή Modify, προκειμένου να κάνουμε τις απαραίτητες ρυθμίσεις, ώστε να αναγράφονται οι διαστάσεις σύμφωνα με τον κανονισμό ISO/DIS (Technical product documentation - Indication of dimensions and tolerances - Part 2: Dimensioning of mechanical engineering drawings. Επιλέγοντας Modify ανοίγει η επόμενη οθόνη «Modify Dimension». 2

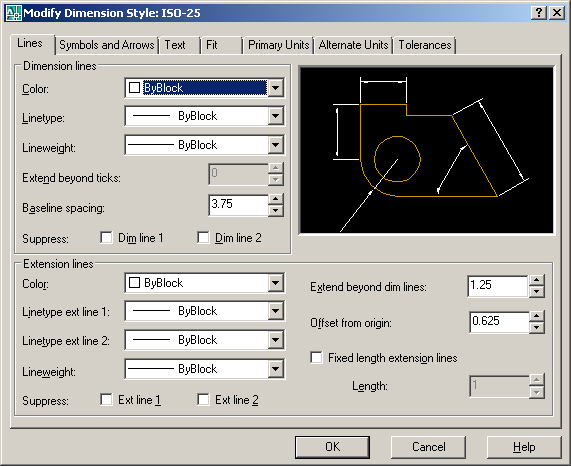

3 Modify Dimension: Lines Η οθόνη «Modify Dimension», αποτελείται από επτά (7) διαφορετικές καρτέλες: 1. Lines (ρυθμίσεις των κυρίων και βοηθητικών γραμμών των διαστάσεων) 2. Symbols and Arrows (ρυθμίσεις των συμβόλων και των βελών των διαστάσεων) 3. Text (ρυθμίσεις των κειμένων των διαστάσεων) 4. Fit (ρυθμίσεις της τοποθέτησης και της κλίμακας των διαστάσεων) 5. Primary Units (ρυθμίσεις του φορμάτ του μέτρου (των αριθμών) των διαστάσεων) 6. Alternate Units (εναλλακτικές ρυθμίσεις του φορμάτ των διαστάσεων) 7. Tolerances (ρυθμίσεις των ανοχών των διαστάσεων) Οι απαραίτητες ρυθμίσεις που αφορούν μόνο τις καρτέλες 1-5, παρουσιάζονται παρακάτω. Στην καρτέλα Lines, όπως και σε όλες τις καρτέλες, όπου αναφέρεται ο τύπος, το είδος ή οι ιδιότητες των γραμμών διάστασης (Color ή Linetype ή lineweight) επιλέγεται ByLayer και όχι ByBlock όπως στην εικόνα, ώστε αυτά να ορίζονται στα Layers. Τις υπόλοιπες ρυθμίσεις τις αφήνουμε ως έχουν. 3

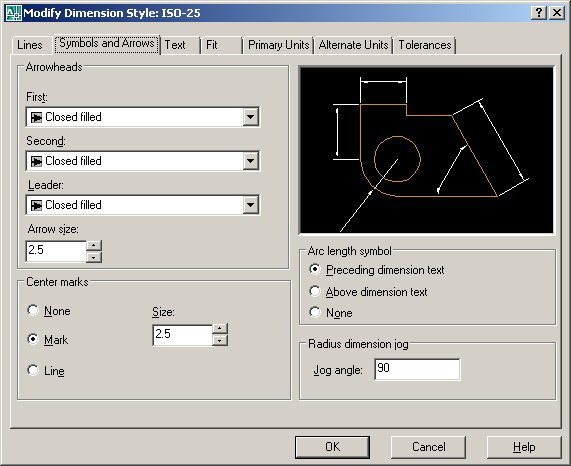

4 Modify Dimension: Symbols and Arrows Στη συνέχεια επιλέγουμε την καρτέλα Symbols and Arrows. Στην καρτέλα Symbols and Arrows, επιλέγεται όσον αφορά τα βέλη (arrowheads) to Closed filed και όσον αφορά το μέγεθος του (Arrow size), 2.5 όπως στην εικόνα. Τις υπόλοιπες ρυθμίσεις τις αφήνουμε όπως στην εικόνα. 4

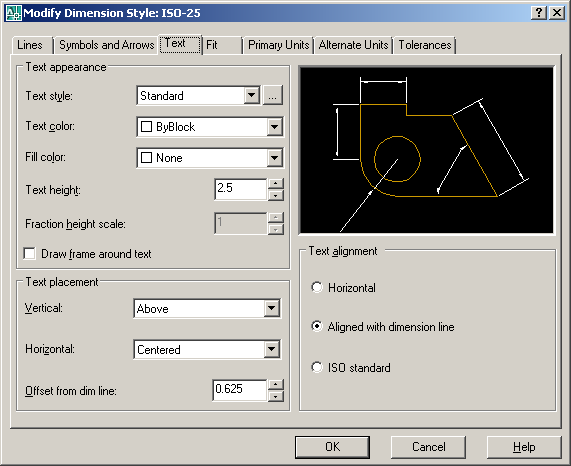

5 Modify Dimension: Text Στη συνέχεια επιλέγουμε την καρτέλα Text. Στην καρτέλα Text, στο Text appearance επιλέγονται οι ιδιότητες του κειμένου των διαστάσεων (Text Color ή Fill color) επιλέγεται ByLayer και όχι ByBlock όπως στην εικόνα, ώστε αυτά να ορίζονται στα Layers. Το ύψος της γραμματοσειράς (Text height) επιλέγεται 2.5 και στο Text alignment επιλέγεται το Aligned with dimension line, όπως φαίνεται και στην εικόνα. Τις υπόλοιπες ρυθμίσεις τις αφήνουμε όπως στην εικόνα. 5

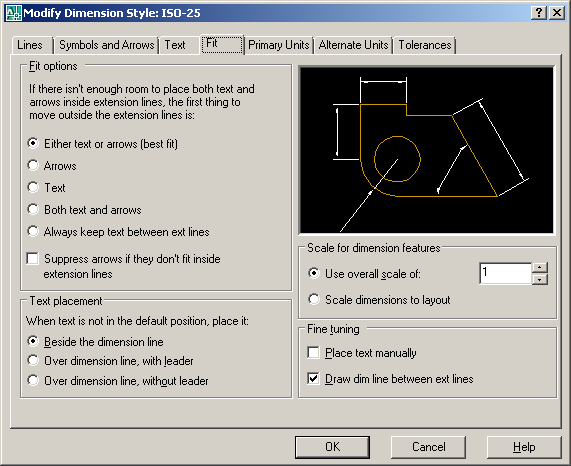

6 Modify Dimension: Fit Στη συνέχεια επιλέγουμε την καρτέλα Fit. Στην καρτέλα Fit, επιλέγεται η κλίμακα που πρέπει να ληφθεί υπόψιν στην αναγραφή των διαστάσεων. Γιαυτό στο Scale for dimension features Use overall scale of: θα αναγραφεί η αντίστροφη κλίμακα από την κλίμακα του σχεδίου, πχ αν η κλίμακα του σχεδίου είναι 1:10 θα αναγράφεται «10», ενώ αν η κλίμακα του σχεδίου είναι 2:1 θα αναγράφεται 0.5. Τις υπόλοιπες ρυθμίσεις τις αφήνουμε όπως στην εικόνα. 6

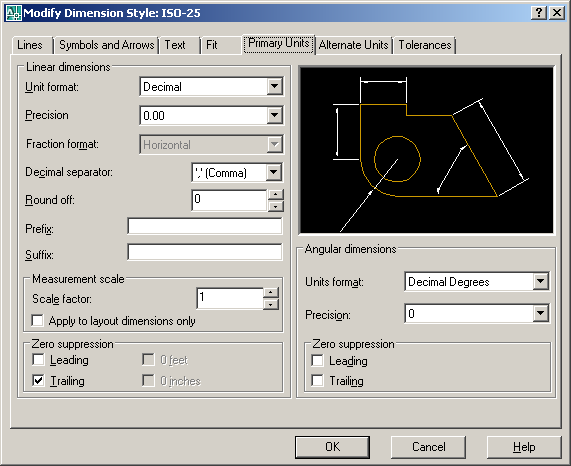

7 Modify Dimension: Primary Units Στη συνέχεια επιλέγουμε την καρτέλα Primary Units. Στην καρτέλα Primary Units, επιλέγεται στο Linear dimensions Precision τα δύο δεκαδικά ψηφία (0.00) και στο Angular dimensions Precision ένα δεκαδικό (0.0) Τις υπόλοιπες ρυθμίσεις τις αφήνουμε όπως στην εικόνα. 7

8 Ρύθμιση Layer Όνομα LineType LineWeight Color Orates Continuous 0.5 White Mh Orates Dashed 0.25 Magenta Aksonikes DashDot 0.25 Red Diagrammish Continuous 0.25 Blue Keimeno Continuous 0.25 Green Diastaseis Continuous 0.25 Yellow Για αποφυγή bug: Πρώτα τις 0.25 γραμμές Απόφυγε το magenta χρώμα Εάν το κακό συμβεί Πάτησε apply, και ξαναδοκίμασε αμέσως μετά (χωρίς να παρεμβληθεί τίποτα άλλο). Διαφορετικά ξαναξεκίνα από την αρχή. 8

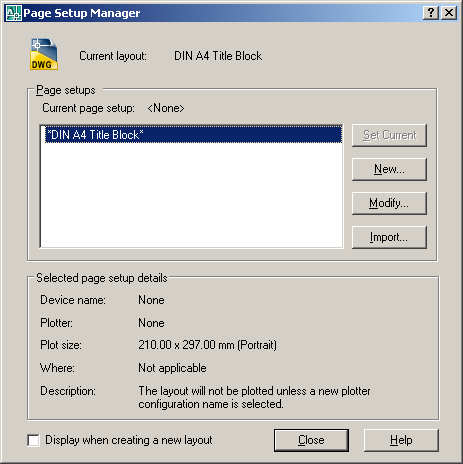

9 Ρύθμιση εκτυπωτή: Δεξί κλικ στην καρτέλα με το Sheet format Επιλογή Page Setup Manager Στο παράθυρο που ανοίγει, επιλέγω το Sheet format που θέλω να κάνω modify 9

10 Επιλέγω Εκτυπωτή: Epson WF-7015 Χαρτί: A4 Plot Area: Window o Επιλογή του παραθύρου Scale: 1:1 Plot style table : monochrome.ctb 10
