Οδηγίες χρήσης INTRA LUX motor 702KL with high pressure lamp - with KaVo MULTILED-lamp

Transcript

1 Οδηγίες χρήσης INTRA LUX motor 702KL with high pressure lamp - with KaVo MULTILED-lamp

2 Πωλήσεις: KaVo Dental GmbH Bismarckring 39 D Biberach, Γερμανία Τηλ Φαξ Κατασκευαστής: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach, Γερμανία

3 Πίνακας περιεχομένων 3 / 74 Πίνακας περιεχομένων 1 Υποδείξεις χρήστη Ασφάλεια Περιγραφή των υποδείξεων ασφαλείας Προειδοποιητικό σύμβολο Δομή Περιγραφή των βαθμίδων κινδύνου Υποδείξεις ασφαλείας Περιγραφή προϊόντος Καθορισμός προορισμού - Κανονική χρήση σύμφωνα με τον προορισμό Τεχνικά χαρακτηριστικά Λειτουργία με λαμπτήρα υψηλής πίεσης Λειτουργία με λαμπτήρα KaVo MULTI LED Συνθήκες μεταφοράς και αποθήκευσης Συνθήκες λειτουργίας... 31

4 Πίνακας περιεχομένων 4 / 74 4 Έναρξη λειτουργίας Χρήση του συνοδευτικού λαμπτήρα KaVo MULTI LED Χειρισμός Συναρμολόγηση στον εύκαμπτο σωλήνα τροφοδοσίας Ρύθμιση νερού ψεκασμού Σύνδεση με εργαλεία εφαρμογής Τοποθέτηση Αφαίρεση Ελέγχετε και αποκαθιστάτε τις βλάβες Ελέγχετε για βλάβες πριν από την πρώτη έναρξη λειτουργίας Αποκατάσταση βλαβών Αλλάζετε λαμπτήρα υψηλής πίεσης Αντικατάσταση λαμπτήρα KaVo MULTI LED Αντικατάσταση των O-ρινγκ Μέθοδοι επεξεργασίας σύμφωνα με το ISO Προετοιμασία στο χώρο χρήσης... 53

5 Πίνακας περιεχομένων 5 / Καθαρισμός Εξωτερικός καθαρισμός στο χέρι Μηχανικός εξωτερικός καθαρισμός Εσωτερικός καθαρισμός με το χέρι Μηχανικός εσωτερικός καθαρισμός Απολύμανση Εξωτερική απολύμανση με το χέρι Εσωτερική απολύμανση με το χέρι Μηχανική εξωτερική και εσωτερική απολύμανση Στέγνωμα Προϊόντα και συστήματα φροντίδας - Συντήρηση Συσκευασία Αποστείρωση Αποθήκευση Βοηθητικά μέσα Όροι εγγύησης... 71

6 1 Υποδείξεις χρήστη 6 / 74 1 Υποδείξεις χρήστη Αξιότιμε χρήστη, η KaVo σας εύχεται ευχάριστη εργασία με το νέο σας προϊόν υψηλής ποιότητας. Για απρόσκοπτη, οικονομικά αποδοτική και ασφαλή εργασία, παρακαλούμε να δώσετε προσοχή στις ακόλουθες υποδείξεις. Copyright by KaVo Dental GmbH Σύμβολα Βλέπε κεφάλαιο Ασφάλεια/Προειδοποιητικό σύμβολο Σημαντικές πληροφορίες για χειριστές και τεχνικούς

7 1 Υποδείξεις χρήστη 7 / 74 Δυνατότητα αποστείρωσης με ατμό 134 o C -1 o C/+4 o C (273 o F -1.6 o F/+7.4 o F) Σήμα CE (Communauté Européenne). Ένα προϊόν με το σήμα αυτό ανταποκρίνεται στις απαιτήσεις των εφαρμοστέων οδηγιών της ΕΚ. Απαίτηση για δράση Σε ποιούς απευθύνεται Το έγγραφο αυτό απευθύνεται στον/στην οδοντίατρο καθώς επίσης στον/ στην βοηθό οδοντιάτρου. Το κεφάλαιο Έναρξη λειτουργίας απευθύνεται ειδικά στον τεχνικό συντήρησης.

8 2 Ασφάλεια 8 / 74 2 Ασφάλεια 2.1 Περιγραφή των υποδείξεων ασφαλείας Προειδοποιητικό σύμβολο Προειδοποιητικό σύμβολο Δομή ΚΙΝΔΥΝΟΣ Η εισαγωγή περιγράφει το είδος και την πηγή του κινδύνου. Η ενότητα αυτή περιγράφει πιθανές συνέπειες από τη μη τήρηση των υποδείξεων.

9 2 Ασφάλεια 9 / 74 Το προαιρετικό βήμα περιέχει τα απαραίτητα μέτρα για την αποφυγή κινδύνων Περιγραφή των βαθμίδων κινδύνου Οι υποδείξεις ασφαλείας που αναφέρονται στο παρόν, έχοντας τρεις βαθμίδες κινδύνου, βοηθούν στην αποφυγή υλικών ζημιών και τραυματισμών. ΠΡΟΣΟΧΗ ΠΡΟΣΟΧΗ χαρακτηρίζει μια επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε υλικές ζημιές ή ελαφρούς μέχρι μεσαίου βαθμού τραυματισμούς.

10 2 Ασφάλεια 10 / 74 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ χαρακτηρίζει επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε βαριάς μορφής ή θανάσιμους τραυματισμούς. ΚΙΝΔΥΝΟΣ ΚΙΝΔΥΝΟΣ χαρακτηρίζει ένα μέγιστο κίνδυνο από μια κατάσταση, η οποία μπορεί να οδηγήσει άμεσα σε βαριάς μορφής ή θανάσιμους τραυματισμούς.

11 2 Ασφάλεια 11 / Υποδείξεις ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από μη σωστά επεξεργασμένα προϊόντα. Υπάρχει κίνδυνος μόλυνσης από μολυσμένα προϊόντα. Λαμβάνετε κατάλληλα μέτρα προστασίας προσώπων.

12 2 Ασφάλεια 12 / 74 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος για ιατρικό προσωπικό και ασθενείς. Ασυνήθιστοι θόρυβοι λειτουργίας, δυνατές δονήσεις, υπερθέρμανση, σφάλμα ζυγοστάθμισης ή πολύ χαμηλή δύναμη συγκράτησης. Διακόψτε την εργασία και ενημερώστε την υπηρεσία του σέρβις.

13 2 Ασφάλεια 13 / 74 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνοι από ηλεκτρομαγνητικά πεδία. Μπορεί να επηρεαστεί η λειτουργία εμφυτευμένων συστημάτων (όπως π. χ. βηματοδότη καρδιάς) από ηλεκτρομαγνητικά πεδία. Πριν από την έναρξη της περίθαλψης ρωτάτε τον ασθενή και τον ενημερώνετε για κινδύνους!

14 2 Ασφάλεια 14 / 74 Ηλεκτρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ηλεκτροπληξία λόγω λανθασμένης σύνδεσης ενός συστήματος που δεν προέρχεται από την KaVo με το ιατρικό προϊόν. Για ενσωμάτωση και λειτουργία του ιατρικού προϊόντος σε μονάδες και εγκαταστάσεις περίθαλψης άλλων κατασκευαστών πρέπει να τηρούνται οι διατάξεις "Προστασία έναντι ηλεκτροπληξίας", "Ρεύμα διαρροής" και "Μη γείωση του εξαρτήματος εφαρμογής" σύμφωνα με το DIN EN IEC Ένας συνδυασμός επιτρέπεται μόνο με εγκεκριμένη από την KaVo μονάδα θεραπείας.

15 2 Ασφάλεια 15 / 74 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από άμεση ακτινοβολία. Θάμβωση Μη στρέφετε το βλέμμα σας κατευθείαν στον λαμπτήρα KaVo MULTI LED.

16 2 Ασφάλεια 16 / 74 ΠΡΟΣΟΧΗ Κίνδυνοι από ελλειπείς διατάξεις χειρισμού. Η απουσία διατάξεων χειρισμού για την αλλαγή της περιοχής του αριθμού στροφών και την αλλαγή της φοράς περιστροφής μπορεί να προκαλέσει κινδύνους. Η συνδεδεμένη οδοντιατρική συσκευή πρέπει να διαθέτει διατάξεις χειρισμού για την μεταβολή της περιοχής στροφών και φοράς περιστροφής. Στα συνοδευτικά έγγραφα της οδοντιατρικής συσκευής χειρισμού πρέπει, λόγω της ευθύνης των επιπτώσεων στην ασφάλεια, να υπάρχει υπόδειξη για την ασφάλεια, αξιοπιστία και απόδοση. Ένας συνδυασμός επιτρέπεται μόνο με εγκεκριμένη από την KaVo μονάδα θεραπείας.

17 2 Ασφάλεια 17 / 74 ΠΡΟΣΟΧΗ Ζημιές από μολυσμένο και υγρό αέρα ψύξης. Βρόμικος και υγρός αέρας ψύξης μπορεί να οδηγήσει σε λειτουργικές βλάβες και πρόωρη φθορά των εδράνων. Φροντίζετε για στεγνό, καθαρό και μη μολυσμένο αέρα ψύξης σύμφωνα με το DIN ΕΝ ISO ΠΡΟΣΟΧΗ Βλάβες λόγω βρώμικου νερού. Διασφαλίστε πως η ποιότητα νερού ανταποκρίνεται γενικά στο DIN EN ISO Επιτρεπόμενη τιμή ph 7,2 ως 7,8.

18 2 Ασφάλεια 18 / 74 ΠΡΟΣΟΧΗ Πρόωρη φθορά και λειτουργική βλάβη από ακατάλληλη αποθήκευση πριν από διακοπές χρήσης μεγαλύτερης διάρκειας. Μειωμένη διάρκεια ζωής του προϊόντος. Πριν από διακοπές χρήσης μεγαλύτερης διάρκειας, καθαρίζετε, φροντίζετε και αποθηκεύετε σε στεγνό μέρος το ιατρικό προϊόν σύμφωνα με τις οδηγίες. Υπόδειξη Το ιατρικό προιόν ικανοποιεί σε σύνδεση με την μονάδα θεραπείας τις απαιτήσεις του DIN EN IEC

19 2 Ασφάλεια 19 / 74 Για επισκευή και συντήρηση των προϊόντων της KaVo εξουσιοδοτημένοι είναι: οι τεχνικοί των υποκαταστημάτων της KaVo σε όλο τον κόσμο οι ειδικά από την KaVo εκπαιδευμένοι τεχνικοί Με βάση την οδηγία της ΕΚ για ηλεκτρικές και ηλεκτρονικές παλιές συσκευές υποδεικνύουμε, ότι το παρόν προϊόν υπόκειται στην αναφερόμενη οδηγία και στις χώρες της Ευρωπαϊκής Ένωσης πρέπει να οδηγηθεί σε μια ιδιαίτερη απορριμματική διαχείριση. Περισσότερες πληροφορίες μπορείτε να λάβετε από την KaVo ή τα ειδικά καταστήματα οδοντιατρικών προϊόντων.

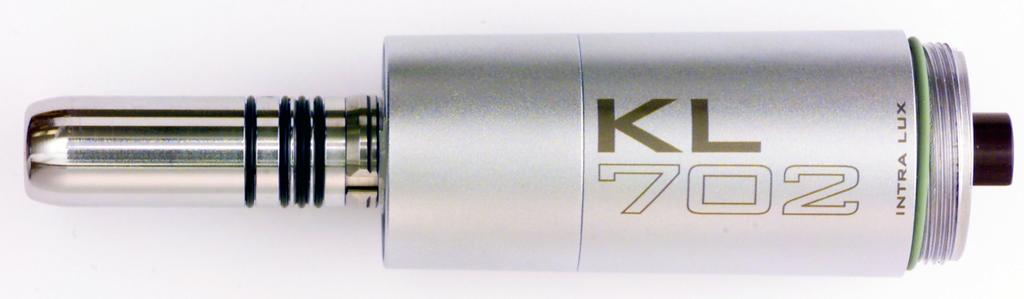

20 3 Περιγραφή προϊόντος 20 / 74 3 Περιγραφή προϊόντος INTRA LUX Motor KL 702 (Αρ. υλικού ) 3.1 Καθορισμός προορισμού - Κανονική χρήση σύμφωνα με τον προορισμό Καθορισμός προορισμού: Ο αποστειρώσιμος κινητήρας είναι:

21 3 Περιγραφή προϊόντος 21 / 74 ηλεκτρικός κινητήρας χαμηλής τάσης για οδοντιατρική χρήση σύμφωνα με το πρότυπο EN ISO και DIN ISO και ομαδοποιείται ως μέρος εφαρμογής τύπου Β για τη λειτουργία / κίνηση μιας οδοντιατρικής γωνιακής χειρολαβής, που διαθέτει σύνδεση χειρολαβής κατά ISO 3964 δεν επιτρέπεται για λειτουργία σε περιοχές με κίνδυνο έκρηξης προορίζεται μόνο για οδοντιατρικές θεραπείες, οποιαδήποτε χρήση διαφορετική από την προδιαγραφόμενη και κάθε τροποποίηση στο προϊόν απαγορεύεται και μπορεί να προκαλέσει κινδύνους είναι ιατρικό προϊόν που ανταποκρίνεται στις σχετικές εθνικές νομοθετικές διατάξεις

22 3 Περιγραφή προϊόντος 22 / 74 Κανονική χρήση σύμφωνα με τον προορισμό: Σύμφωνα με αυτές τις διατάξεις αυτό το ιατρικό προϊόν επιτρέπεται να χρησιμοποιείται μόνο για την περιγραφόμενη χρήση από εξειδικευμένο χρήστη. Κατά τη διαδικασία αυτή πρέπει να τηρούνται: Οι ισχύοντες κανονισμοί ασφάλειας κατά την εργασία Τα ισχύοντα μέτρα πρόληψης ατυχημάτων Οι παρούσες οδηγίες χρήσης Σύμφωνα με αυτές τις διατάξεις, ο χρήστης υποχρεούται να χρησιμοποιεί μόνο μέσα εργασίας σε άψογη κατάσταση, να λαμβάνει υπόψη του την προδιαγραφόμενη χρήση, να προστατεύει από κινδύνους τον εαυτό του, τον ασθενή και τρίτους

23 3 Περιγραφή προϊόντος 23 / 74 να αποφεύγει τυχόν μόλυνση από το προϊόν 3.2 Τεχνικά χαρακτηριστικά Ηλεκτρονικός εξοπλισμός μοτέρ Ονομαστική τάση κινητήρα Ονομαστικός αριθμός στροφών κινητήρα Αρ. υλ (ΚΑΤ-2), αρ. υλ (ΚΑΤ-3), αρ. υλ (ΚΑΤ-4), αρ. υλ (ELECTROtorque TLC) 22 V AC min -1 Ονομαστική ροπή στρέψης κινητήρα 2,7 Ncm Οι τιμές σύνδεσης προς την πλευρά της συσκευής πρέπει να αναζητηθούν από τον κατασκευαστή.

24 3 Περιγραφή προϊόντος 24 / 74 Είδος λειτουργίας Έξοδος αέρα σύνδεσμος μοτέρ Ποσότητα αέρα ψύξης Αέρας ψύξης Αέρας ψεκασμού Νερό ψεκασμού Διαλείπουσα λειτουργία 0,5 λεπτά on, 9 λεπτά off 7,5 ± 1,5 NL/min 20 ± 2 NL/min 2,5-4,5 bar (36-65 psi) 1,0-2,5 bar (15-36 psi) 0,8-2,0 bar (12-29 psi) Απαιτήσεις αέρα Ποιότητα αέρα σύμφωνα με ISO Φίλτρο αέρα επιτόπου < 20 µm ξηρός, ελεύθερος λίπους, καθαρός, μη μολυσμένος

25 3 Περιγραφή προϊόντος 25 / 74 Απαιτήσεις νερού Ποιότητα νερού σύμφωνα με ISO Πόσιμο νερό Τιμή ph 7,2-7,8 Φίλτρο νερού επιτόπου < 80 µm Μπορούν να συνδεθούν όλες οι οδοντιατρικές χειρολαβές και γωνιακές χειρολαβές με μια σύνδεση χειρολαβής σύμφωνα με το ISO Υπόδειξη Το μοτέρ INTRA LUX KL 702 μπορεί να χρησιμοποιηθεί τόσο με τον λαμπτήρα υψηλής πίεσης όσο και με τον λαμπτήρα KaVo MULTI LED.

26 3 Περιγραφή προϊόντος 26 / 74 Υπόδειξη Παρακαλώ προσέξτε την οδηγία χρήσης του προιόντος, στο οποίο συνδέεται το μοτέρ INTRA LUX. Ελέγξτε την καταλληλότητα του προιόντος για λειτουργία με το μοτέρ INTRA LUX. Υπόδειξη Προβλέπεται για λειτουργία με μονάδες KaVo: ESTETICA E80 / ESTETICA E70 / ESTETICA E50 / Κατάσταση 1080 / Globus 1078 / Primus 1058

27 3 Περιγραφή προϊόντος 27 / 74 Υπόδειξη Για λειτουργία με KaVo ELECTROtorque TLC 4893: Χωρίς τεχνολογία SAFEdrive: Είναι κατάλληλο μόνο για χρήση του KL702 με λαμπτήρα υψηλής πίεσης. Με τεχνολογία SAFEdrive: Είναι κατάλληλο για χρήση του KL702 με λαμπτήρα υψηλής πίεσης και με λαμπτήρα KaVo MULTI LED.

28 3 Περιγραφή προϊόντος 28 / Λειτουργία με λαμπτήρα υψηλής πίεσης Τάση λειτουργίας του λαμπτήρα υψηλής πίεσης Ισχύς του λαμπτήρα υψηλής πίεσης μέγ. 3,2 V DC μέγ. 2,5 Watt Λειτουργία με λαμπτήρα KaVo MULTI LED Ονομαστική τάση λαμπτήρα KaVo MULTI LED Περιοχή τάσης λαμπτήρα KaVo MULTI LED Μέγιστο ρεύμα 3,4 V DC 3,0-3,6 V DC 120 ma

29 3 Περιγραφή προϊόντος 29 / 74 Υπόδειξη Δεν επιτρέπεται η υπέρβαση του αναφερομένου ανώτατου ορίου τάσης του 3,6 V DC στο λαμπτήρα KaVo MULTI LED.

30 3 Περιγραφή προϊόντος 30 / Συνθήκες μεταφοράς και αποθήκευσης ΠΡΟΣΟΧΗ Κίνδυνος κατά την έναρξη λειτουργίας του ιατρικού προϊόντος μετά από αποθήκευση σε πολύ χαμηλή θερμοκρασία. Στην περίπτωση αυτή μπορεί να προκληθεί λειτουργική βλάβη στο ιατρικό προϊόν. Πολύ κρύα προϊόντα πριν από την έναρξη λειτουργίας πρέπει να αποκτήσουν θερμοκρασία των 20 o C (25 o F) μέχρι 68 o C (77 o F). Θερμοκρασία: -20 C μέχρι +70 C (-4 F μέχρι +158 F)

31 3 Περιγραφή προϊόντος 31 / 74 Σχετική υγρασία:5 % έως 95 % μη συμπυκνωμένη Ατμοσφαιρική πίεση: 700 hpa μέχρι 1060 hpa (10 psi μέχρι 15 psi) Προστατέψτε από την υγρασία Συνθήκες λειτουργίας Θερμοκρασία: +5 o C bis +40 o C (41 o F bis 104 o F) Μέγιστη υγρασία αέρα: < σχετική 80 % Ατμοσφαιρική πίεση: 700 hpa μέχρι 1060 hpa (10 psi μέχρι 15 psi)

32 4 Έναρξη λειτουργίας 32 / 74 4 Έναρξη λειτουργίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από μη αποστειρωμένα προϊόντα. Κίνδυνος μόλυνσης για ιατρικό προσωπικό και ασθενή. Πριν από την πρώτη έναρξη λειτουργίας και μετά από κάθε χρήση αποστειρώνετε το ιατρικό προϊόν. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Απορρίπτετε το προϊόν με κατάλληλο τρόπο. Πριν από την απόρριψη του προϊόντος και των εξααρτημάτων θα πρέπει να γίνεται κατάλληλη προετοιμασία και, εάν απαιτείται, αποστείρωση.

33 4 Έναρξη λειτουργίας 33 / Χρήση του συνοδευτικού λαμπτήρα KaVo MULTI LED Βλέπε επίσης: Αντικατάσταση λαμπτήρα KaVo MULTI LED, Σελίδα 47

34 5 Χειρισμός 34 / 74 5 Χειρισμός Υπόδειξη Στην αρχή κάθε ημέρας εργασίας πρέπει να ξεπλυθούν όλα τα συστήματα τροφοδοσίας νερού για τουλάχ. 2 λεπτά (χωρίς τοποθετημένα όργανα μεταφοράς) και σε κίνδυνο μόλυνσης από επιστροφή/ αναρρόφηση πρέπει κατά περίπτωση να πραγματοποιηθεί επίσης μετά από κάθε ασθενή μια διαδικασία πλύσης των 20 μέχρι 30 δευτερολέπτων.

35 5 Χειρισμός 35 / Συναρμολόγηση στον εύκαμπτο σωλήνα τροφοδοσίας Ψεκάστε ελαφρά τους δακτυλίους στεγανότητας (O-rings) στο σωλήνα παροχής με KaVo Spray. Τοποθετείστε το μοτέρ στο σωλήνα παροχής και περιστρέψτε. ð Η σωστή θέση τοποθέτησης επέρχεται αυτόματα. Βιδώνετε καλά το παξιμάδι σύνδεσης προς στην κατεύθυνση του βέλους.

36 5 Χειρισμός 36 / 74 Υπόδειξη Λεπτομέρειες για τη σύνδεση εύκαμπτου σωλήνα μπορούν να ρωτηθούν στον κατασκευαστή.

37 5 Χειρισμός 37 / Ρύθμιση νερού ψεκασμού ΠΡΟΣΟΧΗ Κίνδυνος από μειωμένη ποσότητα νερού ψεκασμού. Ζημιές στα δόντια από υπερθέρμανση. Φροντίστε για τον κατάλληλο αριθμό στροφών μοτέρ ανάλογα με την εκάστοτε προετοιμασία. Χρησιμοποιήστε την απαιτούμενη ελάχιστη ποσότητα νερού ψεκασμού.

38 5 Χειρισμός 38 / 74 Η ρύθμιση ψεκασμού είναι εφικτή αδιαβάθμητα στο σωληνωτό δακτύλιο ρύθμισης του εύκαμπτου σωλήνα μοτέρ. Στην ασφαλισμένη θέση του σωληνωτού δακτυλίου ρύθμισης η διέλευση είναι ανοικτή στο μέγιστο. 5.3 Σύνδεση με εργαλεία εφαρμογής Μπορούν να τοποθετηθούν όλα τα γωνιακά εξαρτήματα και χειρολαβές με σύνδεση INTRAmatic σύμφωνα με το ISO 3964.

39 5 Χειρισμός 39 / 74 ΠΡΟΣΟΧΗ Τοποθέτηση και αφαίρεση των εργαλείων με περιστροφή. Μπορεί να προκαλέσει βλάβες. Μην τοποθετείτε ή αφαιρείτε τα εργαλεία κατά τη διάρκεια της περιστροφής. Χρησιμοποιείτε μόνο χειρολαβές ασφαλούς λειτουργίας.

40 5 Χειρισμός 40 / 74 ΠΡΟΣΟΧΗ Διασφαλίστε την σταθερή έδραση του εργαλείου επάνω στον κινητήρα. Ακούσια αποσύνδεση του εργαλείου από τον κινητήρα κατά τη διάρκεια της θεραπείας μπορεί να οδηγήσει σε κίνδυνο τον ασθενή και το χρήστη. Πριν από κάθε θεραπεία, τραβάτε το εργαλείο για να βεβαιωθείτε ότι είναι ασφαλισμένο και κρατάει.

41 5 Χειρισμός 41 / Τοποθέτηση Τοποθετήστε το εργαλείο KaVo επάνω στο μοτέρ και στρέψτε στην κατεύθυνση του βέλους πιέζοντας ελαφρά μέχρι η μύτη ασφάλισης να ασφαλίσει με ακουστική ένδειξη Αφαίρεση Αφαιρείτε το εργαλείο από το μοτέρ στην κατεύθυνση του άξονα.

42 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 42 / 74 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 6.1 Ελέγχετε για βλάβες πριν από την πρώτη έναρξη λειτουργίας ΠΡΟΣΟΧΗ Κίνδυνος από καυτό λαμπτήρα υψηλής πίεσης ή λαμπτήρα KaVo MULTI LED. Κίνδυνος εγκαύματος. Μην αγγίζετε το λαμπτήρα υψηλής πίεσης ή το λαμπτήρα KaVo MULTI LED όταν αυτός βρισκόταν προηγουμένως σε λειτουργία. Αφήνετε το λαμπτήρα να κρυώσει.

43 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 43 / 74 ΠΡΟΣΟΧΗ Ελλιπή ή φθαρμένα O-ρινγκ. Λειτουργικές βλάβες και πρόωρη απώλεια λειτουργίας. Εξασφαλίζετε, ώστε να υπάρχουν όλα τα O-ρινγκ και να μην εμφανίζουν καμιά ζημιά. Υπόδειξη Μη συνεχίζετε την εργασία σε έλλειψη ή ελαττωματικό O-ρινγκ. Το μοτέρ θερμαίνεται σε λειτουργία χωρίς φορτίο: Ελέγχετε ποσότητα αέρα ψύξης.

44 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 44 / 74 Το μοτέρ θερμαίνεται πολύ σε λειτουργία κάτω από φορτίο: Ελέγξτε επιπλέον τη χειρολαβή. Σε διακοπές περιστροφής / ασταθή λειτουργία: Ελέγξτε τη σύνδεση του σωλήνα. Δεν υπάρχει δακτύλιος στεγανότητας (O-ring) στο σύνδεσμο μοτέρ. Αντικαθιστάτε τους δακτύλιους στεγανότητας. Ο λαμπτήρας MULTI LED φέγγει αδύναμα: Αυξήστε την ένταση κρύου φωτός στη μονάδα. Ο λαμπτήρας MULTI LED φέγγει σε κόκκινο χρώμα ή δεν φέγγει: Τοποθετείστε τον λαμπτήρα KaVo MULTI LED περιστρέφοντας κατά 180 o στον άξονά του.

45 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 45 / 74 Βλέπε επίσης: Αντικατάσταση λαμπτήρα KaVo MULTI LED, Σελίδα Αποκατάσταση βλαβών Αλλάζετε λαμπτήρα υψηλής πίεσης ΠΡΟΣΟΧΗ Κίνδυνος από καυτό λαμπτήρα. Κίνδυνος εγκαύματος. Μην αγγίζετε το λαμπτήρα όταν αυτός βρισκόταν προηγουμένως σε λειτουργία. Αφήνετε το λαμπτήρα να κρυώσει.

46 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 46 / 74 Ξεβιδώστε τον κάλυκα περιστρέφοντας προς τα αριστερά. Σπρώχνετε τον λαμπτήρα με το νύχι του δακτύλου από την υποδοχή και αφαιρείτε. Τοποθετείτε νέο λαμπτήρα στην κοιλότητα κατά τέτοιον τρόπο, ώστε οι επιφάνειες επαφής να συμφωνούν με αυτές της υποδοχής. Σπρώχνετε τον λαμπτήρα στην υποδοχή. Τοποθετείτε τον σωληνωτό δακτύλιο επάνω στο μοτέρ και βιδώνετε καλά.

47 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 47 / Αντικατάσταση λαμπτήρα KaVo MULTI LED ΠΡΟΣΟΧΗ Κίνδυνος από καυτό λαμπτήρα. Κίνδυνος εγκαύματος. Μην αγγίζετε το λαμπτήρα όταν αυτός βρισκόταν προηγουμένως σε λειτουργία. Αφήνετε το λαμπτήρα να κρυώσει. Ξεβιδώστε τον κάλυκα περιστρέφοντας προς τα αριστερά.

48 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 48 / 74 Σπρώχνετε τον παλιό λαμπτήρα KaVo MULTI LED με το νύχι του δακτύλου από την υποδοχή και αφαιρείτε. Τοποθετείστε τον νέο λαμπτήρα KaVo MULTI LED στην εσοχή, έτσι ώστε οι επιφάνειες των επαφών να αντιστοιχηθούν με αυτές στην υποδοχή. Υπόδειξη Ο λαμπτήρας KaVo MULTI LED είναι ένα ημιαγωγό στοιχείο και επιτρέπεται να λειτουργεί μόνο με συνεχή τάση. Για να εξασφαλιστεί η σωστή λειτουργία, πρέπει να τοποθετηθεί με τη σωστή σύνδεση των πόλων.

49 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 49 / 74 Ελέγξτε την τοποθέτηση λαμπτήρα KaVo MULTI LED Περίπτωση 1:Ο λαμπτήρας KaVo MULTI LED φέγγει: Ο λαμπτήρας έχει τοποθετηθεί σωστά. Περίπτωση 2:Ο λαμπτήρας KaVo MULTI LED φέγγει αδύναμα: Η ένταση κρύου φωτός έχει ρυθμιστεί πολύ χαμηλά. Αυξήστε την ένταση κρύου φωτός στη μονάδα, μέχρις ότου επιτευχθεί η επιθυμητή ένταση φωτισμού. Περίπτωση 3:Ο λαμπτήρας KaVo MULTI LED φέγγει σε κόκκινο χρώμα ή δεν φέγγει: Ο λαμπτήρας KaVo MULTI LED έχει τοποθετηθεί κατά λάθος ανάποδα. Τοποθετείστε τον λαμπτήρα KaVo MULTI LED περιστρέφοντας κατά 180o στον άξονά του.

50 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 50 / 74 Βιδώστε τον κάλυκα περιστρέφοντας προς τα δεξιά Αντικατάσταση των O-ρινγκ ΠΡΟΣΟΧΗ Βαζελίνη, λάδια ή άλλα λίπη. Αυτό μπορεί να προκαλέσει λειτουργικές βλάβες. Μην χρησιμοποιείτε βαζελίνη, λάδια ή άλλα λίπη σε αυτό το ιατρικό προϊόν.

51 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 51 / 74 Υπόδειξη Οι δακτύλιοι στεγανότητας (O-rings) στην προέκταση του μοτέρ επιτρέπεται να λιπανθούν μόνο μέσω ενός ταμπόν από βαμβάκι που έχει υγρανθεί με KaVo Spray. Πιέζετε τα O-rings ανάμεσα στα δάκτυλα, έτσι ώστε να δημιουργείται ένας δακτύλιος. Σπρώχνετε τα O-rings προς τα εμπρός και αφαιρείτε.

52 6 Ελέγχετε και αποκαθιστάτε τις βλάβες 52 / 74 Τοποθετείτε τα νέα O-rings στις εγκοπές και ψεκάζετε με KaVo Spray.

53 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO Προετοιμασία στο χώρο χρήσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από μη αποστειρωμένα προϊόντα. Από μολυσμένα ιατρικά προϊόντα υπάρχει κίνδυνος μόλυνσης. Λαμβάνετε κατάλληλα μέτρα προστασίας προσώπων. Αφαιρείτε άμεσα τα υπολείμματα από τσιμέντο, σύνθετα υλικά ή αίμα. Επεξεργαστείτε το ιατρικό προϊόν όσο δυνατόν πιο σύντομα μετά τη θεραπεία. Μεταφέρετε το ιατρικό προϊόν στεγνό για προετοιμασία.

54 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Μην το τοποθετείτε σε διαλύματα ή κάτι ανάλογο. 7.2 Καθαρισμός ΠΡΟΣΟΧΗ Λειτουργικές βλάβες από τον καθαρισμό στη συσκευή υπερήχων. Βλάβες στο προϊόν. Καθαρίζετε μόνο δια χειρός! Εξωτερικός καθαρισμός στο χέρι Απαραίτητα πρόσθετα εξαρτήματα: Πόσιμο νερό 30 o C ± 5 o C (86 o F ± 10 o F)

55 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Μαλακό, χωρίς χνούδια, καθαρό βαμβακερό πανί Ξεβιδώνετε τον κάλυκα με αριστερή περιστροφή και αφαιρείτε προς τα εμπρός από το μοτέρ. Τρίψτε το σώμα του κινητήρα και τη σύνδεση εργαλείων με στεγνό πανί και απομακρύνετε υπολείμματα λαδιού.

56 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Σκουπίστε εσωτερικά και εξωτερικά το σωληνωτό δακτύλιο του μοτέρ με βαμβακερό ύφασμα εμποτισμένο με νερό και στη συνέχεια στεγνώστε με μαλακό βαμβακερό ύφασμα. Για τη διατήρηση της απρόσκοπτης λειτουργίας συνιστούμε τον εξαμηνιαίου καθαρισμό των εγκοπών για τους δακτυλίους Ο. Για να το κάνετε αυτό αφαιρέστε κάθε 3 δακτυλίους O από τα βύσματα συμπλέκτη και απομακρύνετε κολλημένα σωματίδια και υπολείμματα αλάτων από τις εγκοπές με υγρό, χωρίς χνούδι βαμβακερό πανί Μηχανικός εξωτερικός καθαρισμός Δεν επιδέχεται εφαρμογή.

57 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / Εσωτερικός καθαρισμός με το χέρι Δεν επιδέχεται εφαρμογή.

58 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Υπόδειξη Ο οδοντιατρικός κινητήρας είναι μέρος του συστήματος τροφοδοσίας νερού της μονάδας θεραπείας. Στους αγωγούς μπορεί να προκληθεί ανάπτυξη μικροβίων και βιομεμβρανών. Από αυτό προκύπτει κίνδυνος μόλυνσης. Ως εκ τούτου απορρέουν απαιτήσεις από τη διαδικασία της πρακτικής όπως: Συστήματα από τα οποία διέρχεται νερό πρέπει κατά την αρχή της εργάσιμης ημέρας (χωρίς να έχουν τοποθετηθεί τα εργαλεία μεταφοράς) να ξεπλένονται για 2 λεπτά σε όλα τα σημεία λήψης. Μετά τη θεραπεία κάθε ασθενή θα πρέπει τα σημεία λήψης κρύου νερού που χρησιμοποιήθηκαν να ξεπλένονται για τουλάχιστον 20 δευτερόλεπτα με αέρα ή/και νερό.

59 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Η διαρκής/εντατική απολύμανση των συστημάτων παροχής νερού πραγματοποιείται από τη μονάδα. Πρέπει να προσέξετε τη συμβατότητα υλικού με τα χρησιμοποιηθέντα απολυμαντικά μέσα Μηχανικός εσωτερικός καθαρισμός Δεν επιδέχεται εφαρμογή.

60 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / Απολύμανση ΠΡΟΣΟΧΗ Δυσλειτουργία λόγω της χρήσης του λουτρού απολύμανσης ή προϊόντων απολύμανσης που περιέχουν χλώριο. Ελαττώματα στο προϊόν. Απολυμαίνετε μόνο δια χειρός!

61 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / Εξωτερική απολύμανση με το χέρι Η KaVo με βάση τη συμβατότητα υλικών συνιστά τα ακόλουθα προϊόντα. Η μικροβιολογική δραστικότητα πρέπει να εξασφαλίζεται από τον παρασκευαστή του προϊόντος απολύμανσης. Mikrozid AF της εταιρίας Schülke & Mayr (υγρό ή πανιά) FD 322 της ετ. Dürr Dental CaviCide της εταιρίας Metrex Απαιτούμενα βοηθητικά μέσα: Πανιά για το σκούπισμα του ιατρικού προϊόντος.

62 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Ψεκάζετε το υλικό απολύμανσης επάνω σ' ένα πανί, στη συνέχεια σκουπίζετε με αυτό το ιατρικό προϊόν και σύμφωνα με τις αναφορές του παραγωγού του υλικού απολύμανσης. Υπόδειξη Τηρείτε τις οδηγίες χρήσης του υλικού απολύμανσης Εσωτερική απολύμανση με το χέρι Δεν επιδέχεται εφαρμογή Μηχανική εξωτερική και εσωτερική απολύμανση Δεν επιδέχεται εφαρμογή.

63 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / Στέγνωμα Υπόδειξη Αποθηκεύετε τους κινητήρες στεγνούς. Η υγρασία μπορεί να προκαλέσει διάβρωση και άλλες βλάβες στο προϊόν. Δια χειρός στέγνωμα Εάν μετά τον καθαρισμό ή την απολύμανση υπάρχει παραμένουσα υγρασία απομακρύνετε την με ένα μαλακό βαμβακερό ύφασμα και τρίψτε μέχρι να στεγνώσει. Φυσήξτε προσεκτικά τον αποσυναρμολογημένο κάλυκα με χαμηλές δόσεις πεπιεσμένου αέρα εξωτερικά και εσωτερικά, μέχρις ότου να μην είναι ορατές σταγόνες νερού.

64 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Μηχανικό στέγνωμα Δεν επιδέχεται εφαρμογή. 7.5 Προϊόντα και συστήματα φροντίδας - Συντήρηση ΠΡΟΣΟΧΗ Πρόωρες φθορές και λειτουργικές βλάβες από ακατάλληλη συντήρηση και φροντίδα. Μειωμένη διάρκεια ζωής του προϊόντος. Εκτελείτε τακτικά κατάλληλη φροντίδα! Τα έδρανα των μοτέρ INTRA LUX φέρουν υψηλής ποιότητας μακράς διάρκειας λιπαντικά για συνεχή λίπανση σε όλη τη ζωή του μοτέρ.

65 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Υπόδειξη Πλεονάζον από τη χειρολαβή εξερχόμενο προϊόν φροντίδας (λάδι, προϊόν καθαρισμού και απολύμανσης) μπορεί να εισέλθει στο μοτέρ και να επηρεάσει τη λειτουργία του. Για το λόγο αυτό φροντίζετε όλα τα εργαλεία μόνο σύμφωνα με τις υποδείξεις φροντίδας, οι οποίες εμπεριέχονται στα εργαλεία. Υπόδειξη Μια φορά τη βδομάδα αφαιρείτε το σωληνωτό δακτύλιο μοτέρ, σκουπίζετε τον εσωτερικά και εξωτερικά με υγρό πανί. Σκουπίστε τον ανοιχτό κινητήρα εξωτερικά με στεγνό πανί.

66 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / Συσκευασία Υπόδειξη Η σακούλα αποστείρωσης πρέπει να είναι αρκετά μεγάλη για το εργαλείο, έτσι ώστε η συσκευασία να μην βρίσκεται υπό πίεση. Η συσκευασία του προϊόντος για αποστείρωση πρέπει να ικανοποιεί τα ισχύοντα πρότυπα όσον αφορά την ποιότητα και τη χρήση και πρέπει να είναι κατάλληλη για τη διαδικασία αποστείρωσης! Το ιατρικό προϊόν σφραγίζεται μεμονωμένα σε συσκευασία προϊόντος για αποστείρωση!

67 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / Αποστείρωση Αποστείρωση σε συσκευή αποστείρωσης ατμού (αυτόκαυστο) σύμφωνα με EN / ISO ΠΡΟΣΟΧΗ Γαλβανική διάβρωση από υγρασία. Ζημιές στο προϊόν. Αφαιρείτε το προϊόν αμέσως μετά τον κύκλο αποστείρωσης από τη συσκευή αποστείρωσης ατμού! Το ιατρικό προϊόν διαθέτει μέγιστη αντοχή στη θερμοκρασία 138 (280.4 o F).

68 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Από τις ακόλουθες μεθόδους αποστείρωσης μπορείτε να επιλέξετε την κατάλληλη (ανάλογα με το υπάρχον αυτόκαυστο): Αυτόκαυστο με κενό τριών μερών: - τουλάχιστον 3 λεπτά στους 134 C -1 C/ +4 C (273 F -1.6 F/ +7.4 F) Αυτόκαυστο με μέθοδο βαρύτητας: - τουλάχιστον 10 λεπτά στους 134 C -1 C/ +4 C (273 F -1.6 F/ +7.4 F) Προσέχετε για στεγνότητα. Αυτό επιτυγχάνεται από αυτόκαυστα με πρόσθετο κενό ή μέσω μιας φάσης στεγνώματος των 10 λεπτών με ανοικτή την πόρτα του αυτόκαυστου.

69 7 Μέθοδοι επεξεργασίας σύμφωνα με το ISO / 74 Υπόδειξη Πριν την εκ νέου χρήση αφήνετε το μοτέρ να κρυώσει σε θερμοκρασία χώρου. 7.8 Αποθήκευση Επεξεργασμένα προϊόντα οφείλουν να αποθηκεύονται προστατευμένα από σκόνη σε στεγνό και δροσερό χώρο κατά το δυνατόν με προφύλαξη έναντι μικροβίων. Υπόδειξη Προσέχετε την ημερομηνία λήξης του αποστειρωμένου προϊόντος.

70 8 Βοηθητικά μέσα 70 / 74 8 Βοηθητικά μέσα Διατίθενται από εξειδικευμένα καταστήματα οδοντιατρικών ειδών. Σύντομη περιγραφή υλικού Αρ. υλ. Λαμπτήρας υψηλής πίεσης λαμπτήρα KaVo MULTI LED Δακτύλιος O Σωλήνας μέτρησης ποσότητας αέρα Σακούλες STERIclave

71 9 Όροι εγγύησης 71 / 74 9 Όροι εγγύησης Για αυτό το ιατρικό προϊόν της KaVo ισχύουν οι ακόλουθοι όροι εγγύησης: Η KaVo αναλαμβάνει απέναντι στον τελικό πελάτη την παροχή εγγύησης για άψογη λειτουργία, έλλειψη σφαλμάτων στο υλικό ή στην κατασκευή για τη διάρκεια των 36 μηνών από την ημερομηνία έκδοσης τιμολογίου με τους ακόλουθους όρους: Σε περίπτωση βάσιμων αντιρρήσεων η KaVo παρέχει εγγύηση για δωρεάν επιδιόρθωση ή αντικατάσταση. Αποκλείονται άλλες αξιώσεις οποιουδήποτε είδους, ιδιαίτερα για καταβολή αποζημίωσης. Στην περίπτωση καθυστέρησης, βαρέως πταίσματος ή δόλου αυτό ισχύει μόνο, εφόσον δεν αντίκεινται αναγκαστικές νομικές διατάξεις. Η KaVo δεν ευθύνεται για βλάβες και τις συνέπειες τους, οι οποίες προέκυψαν ή θα μπορούσαν να έχουν προκύψει από φυσιολογική φθορά, ακατάλληλη μεταχείριση, ακατάλληλο καθαρισμό ακατάλληλη συντήρηση ή φροντίδα, μη τήρηση των διατάξεων χειρισμού ή σύνδεσης, εναποθέσεις αλάτων

72 9 Όροι εγγύησης 72 / 74 ή διάβρωση, ρύπανση στην τροφοδοσία αέρα και νερού καθώς επίσης χημικές ή ηλεκτρικές επιδράσεις, οι οποίες είναι ασυνήθιστες ή δεν επιτρέπονται σύμφωνα με τις διατάξεις χρήσης της KaVo και τις άλλες οδηγίες του κατασκευαστή. Η παροχή εγγύησης γενικά δεν καλύπτει λυχνίες, οπτικές ίνες από γυαλί και υαλοΐνες, γυάλινα προϊόντα, ελαστικά εξαρτήματα και την ανθεκτικότητα χρωμάτων συνθετικών εξαρτημάτων. Αποκλείεται κάθε είδους ευθύνη, εάν βλάβες ή οι συνέπειες τους συμβαίνουν για το λόγο, ότι ο πελάτης ή μη εξουσιοδοτημένα από την KaVo τρίτα πρόσωπα πραγματοποιούν επεμβάσεις ή μετατροπές στο προϊόν. Τα δικαιώματα παροχής εγγύησης μπορούν τότε μόνο να απαιτηθούν, όταν μαζί με το προϊόν προσκομίζεται ένα αποδεικτικό αγοράς, όπως ένα αντίγραφο τιμολογίου αγοράς ή δελτίου παράδοσης. Στο αποδεικτικό αγοράς πρέπει να φαίνονται καθαρά ο έμπορος, η ημερομηνία αγοράς, ο τύπος και ο αριθμός σειράς.
