Οδική ασφάλεια. Ενότητα 6: Εκτίμηση επιπτώσεων επεμβάσεων στον αριθμό των συγκρούσεων: Οδικά τμήματα Διάλεξη 6.1: Μέρος Α

Transcript

1 Οδική ασφάλεια Ενότητα 6: Εκτίμηση επιπτώσεων επεμβάσεων στον αριθμό των συγκρούσεων: Οδικά τμήματα Διάλεξη 6.1: Μέρος Α Ευτυχία Ναθαναήλ Πολυτεχνική Σχολή Τμήμα Πολιτικών Μηχανικών

2 Εισαγωγή Εκτίμηση των μεταβολών στον αριθμό των συγκρούσεων σε οδικό τμήμα των εξής επεμβάσεων: Στοιχεία οδού Παρόδια στοιχεία Στοιχεία χάραξης οδού Σήμανση Στοιχεία οριοθέτησης Λωρίδες τραχείας επιφάνειας Μέτρα ήπιας κυκλοφορίας Στάθμευση επί της οδού Μέτρα διαχείρισης πεζών και ποδηλάτων Οδοφωτισμού Μέτρα διαχείρισης πρόσβασης Καιρικές συνθήκες 2

3 Επεξηγήσεις AMF: Οι Συντελεστές Μεταβολής Ατυχημάτων ποσοτικοποιούν την αλλαγή στον αναμενόμενο αριθμό συγκρούσεων σε μία θέση, μετά την εφαρμογή κάποιας επέμβασης. Τρεις τύποι επεμβάσεων: Υπάρχουν διαθέσιμα AMF Δεν υπάρχουν διαθέσιμα AMF, αλλά γνώση για τις αναμενόμενες τάσεις μεταβολών Δεν υπάρχει γνώση των επιπτώσεων των επεμβάσεων δεν υπάρχουν AMF Τρεις τύποι συγκρούσεων: Θανατηφόρες Με τραυματισμούς Με υλικές ζημιές 3

4 Επεξηγήσεις (συνέχεια) Οδός: περιλαμβάνει λωρίδες κυκλοφορίας και ερείσματα που χρησιμοποιούνται από την κυκλοφορία. Οδικό τμήμα είναι ένα συνεχές κομμάτι οδού με παρόμοια γεωμετρικά, λειτουργικά και κυκλοφοριακά χαρακτηριστικά. ΠΡΟΣΟΧΗ: Αλλαγές των χαρακτηριστικών αυτών απαιτούν τεμαχισμό της οδού σε περισσότερα του ενός οδικών τμημάτων. 4

5 Eπεμβάσεις σε στοιχεία της οδού Μεταβολή του πλάτους λωρίδας Προσθήκη λωρίδων με στένωση των υπαρχουσών λωρίδων και ερεισμάτων Μείωση λωρίδων Προσθήκη ή πλάτυνση των ασφαλτοστρωμένων ερεισμάτων Τροποποίηση του τύπου ερείσματος Παροχή ανυψωμένης διαχωριστικής νησίδας Αλλαγή του πλάτους της διαχωριστικής νησίδας Αύξηση του πλάτους της διαχωριστικής νησίδας 5

6 Μεταβολή του πλάτους λωρίδας (1/2) Πίνακας 6.1.1: AMF για πλάτος λωρίδας σε επαρχιακές οδούς 2 λωρίδων Πλάτος λωρίδας Ετήσια μέση ημερήσια κυκλοφορία (AADT) (οχήματα/ημέρα) < έως 2000 > 2000 < 2.74 μ. (9 ft) x10-4 (AADT-400) μ. (10 ft) x10-4 (AADT-400) μ. (11 ft) x10-5 (AADT-400) 1.05 > 3.66 μ. (12 ft) Σημείωση: Αφορά ατυχήματα μεμονωμένα, μετωπικά, πλάγια αντίθετης και ίδιας κατεύθυνσης. 6

7 Μεταβολή του πλάτους λωρίδας (2/2) Σχήμα 6.1.1: Πιθανή μεταβολή συγκρούσεων σε επαρχιακές οδούς 2 λωρίδων σε σχέση με λωρίδες πλάτους 3.66 μ. 7

8 1 η Άσκηση Ενότητας 6 8

9 Άσκηση 1 Υπολογίστε την επίπτωση στον αριθμό των συγκρούσεων της διαπλάτυνσης των λωρίδων κυκλοφορίας σε επαρχιακή οδό 2 λωρίδων από 3.05 μ. σε 3.35 μ. Δίνονται: AADT: 2200 οχημ/ημέρα Συγκρούσεις: 9 πλάγιες αντίθετης κατεύθυνσης, 30 συνολικές ανά έτος 9

10 Επίλυση άσκησης 1 (1/5) Υπολογίζεται ο AMF για πλάγιες συγκρούσεις από αντίθετη κατεύθυνση από τον πίν ή σχήμα

11 Μεταβολή του πλάτους λωρίδας (1/2) Πίνακας 6.1.1: AMF για πλάτος λωρίδας σε επαρχιακές οδούς 2 λωρίδων Πλάτος λωρίδας Ετήσια μέση ημερήσια κυκλοφορία (AADT) (οχήματα/ημέρα) < έως 2000 > 2000 < 2.74 μ. (9 ft) x10-4 (AADT-400) μ. (10 ft) x10-4 (AADT-400) μ. (11 ft) x10-5 (AADT-400) 1.05 > 3.66 μ. (12 ft) Σημείωση: Αφορά ατυχήματα μεμονωμένα, μετωπικά, πλάγια αντίθετης και ίδιας κατεύθυνσης. 11

12 Μεταβολή του πλάτους λωρίδας (2/2) Σχήμα 6.1.1: Πιθανή μεταβολή συγκρούσεων σε επαρχιακές οδούς 2 λωρίδων σε σχέση με λωρίδες πλάτους 3.66 μ. 12

13 Επίλυση άσκησης 1 (2/5) Υπολογίζεται ο AMF για πλάγιες συγκρούσεις από αντίθετη κατεύθυνση από τον πίν ή σχήμα Υπολογίζεται ο AMF για συνολικές συγκρούσεις από την εξ ή σχήμα

14 Συντελεστής μεταβολής για συνολικές συγκρούσεις όπου, AMF AMF ra 1.0 p 1. 0 ra (6.1.3) AMF = συντελεστής μεταβολής ατυχημάτων για συνολικές συγκρούσεις AMF ra = συντελεστής μεταβολής ατυχημάτων για σχετιζόμενες συγκρούσεις (μεμονωμένες, μετωπικές, πλάγιες ίδια ή ανίθετης κατεύθυνσης) P ra = σχετιζόμενες συγκρούσεις εκφραζόμενες ως ποσοστό των συνολικών συγκρούσεων 14

15 Συντελεστής μεταβολής για σχετιζόμενες συγκρούσεις Σχήμα 6.1.7: Πιθανές συνέπειες στις συγκρούσεις από το πλάτος λωρίδας σε επαρχιακές οδούς 2 λωρίδων για συνολικά ατυχήματα 15

16 AMF rab Για πλάτος λωρίδας 3.05 μ. AMF rab = 1.3 (για πλάγιες συγκρούσεις αντίθετης κατεύθυνσης) AMF b 9 30 AMF 1.0 p 1.0 (1.3 1) rab ra 16

17 AMF raa Για πλάτος λωρίδας 3.35 μ. AMF raa = 1.05 (για πλάγιες συγκρούσεις αντίθετης κατεύθυνσης) AMF a 9 30 AMF 1.0 p 1.0 (1.05 1) raa ra 17

18 Επίλυση άσκησης 1 (3/5) Υπολογίζεται ο AMF για πλάγιες συγκρούσεις από αντίθετη κατεύθυνση από τον πίν ή σχήμα Υπολογίζεται ο AMF για συνολικές συγκρούσεις από την εξ ή σχήμα Υπολογίζεται ο AMF της επέμβασης AMF tre AMF AMF a b 18

19 AMF tre Για πλάγιες συγκρούσεις αντίθετης κατεύθυνσης AMF ratre = AMF raa AMF rab = = 0.81 Για συνολικές συγκρούσεις AMF Ttre = AMF Ta AMF Tb = =

20 Επίλυση άσκησης 1 (4/5) Υπολογίζεται ο AMF για πλάγιες συγκρούσεις από αντίθετη κατεύθυνση από τον πίν ή σχήμα Υπολογίζεται ο AMF για συνολικές συγκρούσεις από την εξ ή σχήμα Υπολογίζεται ο AMF της επέμβασης Υπολογίζεται ο αριθμός των συγκρούσεων μετά την επέμβαση 20

21 Αριθμός συγκρούσεων Για πλάγιες συγκρούσεις αντίθετης κατεύθυνσης ratre ra AMF ratre Για συνολικές συγκρούσεις tre AMF tre

22 Επίλυση άσκησης 1 (5/5) Υπολογίζεται ο AMF για πλάγιες συγκρούσεις από αντίθετη κατεύθυνση από τον πίν ή σχήμα Υπολογίζεται ο AMF για συνολικές συγκρούσεις από την εξ ή σχήμα Υπολογίζεται ο AMF της επέμβασης Υπολογίζεται ο αριθμός των συγκρούσεων μετά την επέμβαση Υπολογίζεται η διαφορά των συγκρούσεων πριν και μετά την επέμβαση 22

23 Μεταβολή συγκρούσεων Για πλάγιες συγκρούσεις αντίθετης κατεύθυνσης DN ra N ra N raratre Για συνολικές συγκρούσεις μείωση συγκρούσεων το έτος DN N N Ttre μείωση συγκρούσεων το έτος 23

24 Μεταβολή του πλάτους λωρίδας μη-διαχωρισμένες οδοί (1/2) Πίνακας 6.1.2: AMF για πλάτος λωρίδας σε μη-διαχωρισμένες επαρχιακές οδούς πολλαπλών λωρίδων Πλάτος λωρίδας Ετήσια μέση ημερήσια κυκλοφορία (AADT) (οχήματα/ημέρα) < έως 2000 > 2000 < 2.74 μ. (9 ft) x10-4 (AADT-400) μ. (10 ft) x10-4 (AADT-400) μ. (11 ft) x10-5 (AADT-400) 1.04 > 3.66 μ. (12 ft) Σημείωση: Αφορά ατυχήματα μεμονωμένα, μετωπικά, πλάγια αντίθετης και ίδιας κατεύθυνσης. 24

25 Μεταβολή του πλάτους λωρίδας μη-διαχωρισμένες οδοί (2/2) Σχήμα 6.1.2: Πιθανή μεταβολή συγκρούσεων σε μη-διαχωρισμένες επαρχιακές οδούς πολλαπλών λωρίδων σε σχέση με λωρίδες πλάτους 3.66 μ. 25

26 Μεταβολή του πλάτους λωρίδας Πίνακας 6.1.3: AMF για πλάτος λωρίδας σε διαχωρισμένες επαρχιακές οδούς πολλαπλών λωρίδων Πλάτος λωρίδας διαχωρισμένες οδοί (1/2) Ετήσια μέση ημερήσια κυκλοφορία (AADT) (οχήματα/ημέρα) < έως 2000 > 2000 < 2.74 μ. (9 ft) x10-4 (AADT-400) μ. (10 ft) x10-5 (AADT-400) μ. (11 ft) x10-5 (AADT-400) 1.03 > 3.66 μ. (12 ft) Σημείωση: Αφορά ατυχήματα μεμονωμένα, μετωπικά, πλάγια αντίθετης και ίδιας κατεύθυνσης. 26

27 Μεταβολή του πλάτους λωρίδας διαχωρισμένες οδοί (2/2) Σχήμα 6.1.3: Πιθανή μεταβολή συγκρούσεων σε διαχωρισμένες επαρχιακές οδούς πολλαπλών λωρίδων σε σχέση με λωρίδες πλάτους 3.66 μ. 27

28 Μεταβολή του πλάτους λωρίδας παράπλευρες οδοί (1/2) Οι AMF για πλάτος λωρίδας σε επαρχιακές παράπλευρες οδούς υπολογίζονται από την παρακάτω εξίσωση: όπου, AMF e LW LW 3.66 (6.1.1) LW μέσο πλάτος λωρίδας σε μ. Περιορισμοί: πλάτος: μ. AADT: 100-6,200 οχήματα 28

29 Μεταβολή του πλάτους λωρίδας παράπλευρες οδοί (2/2) Σχήμα 6.1.4: Πιθανή μεταβολή συγκρούσεων σε επαρχιακές παράπλευρες οδούς σε σχέση με λωρίδες πλάτους 3.66 μ. 29

30 Προσθήκη λωρίδων με στένωση των υπαρχουσών λωρίδων και ερεισμάτων Πίνακας 6.1.4: Πιθανές επιπτώσεις προσθήκης λωρίδων σε αυτοκινητόδρομους Σοβαρότητα σύγκρουσης * AMF Τυπική απόκλιση Μετατροπή από 4 σε 5 λωρίδες 79,000 έως 128,000 AADT σε μια κατεύθυνση Όλες οι περιπτώσεις σοβαρότητας Τραυματισμοί και μη τραυματισμοί με μεταφορά οχήματος Τραυματισμοί Μετατροπή από 5 σε 6 λωρίδες 77,000 έως 126,000 AADT σε μια κατεύθυνση Όλες οι περιπτώσεις σοβαρότητας Τραυματισμοί και μη τραυματισμοί με μεταφορά οχήματος Τραυματισμοί * Όλοι οι τύποι συγκρούσεων 30

31 Μείωση λωρίδων Πίνακας 6.1.5: Πιθανές συνέπειες στις συγκρούσεις λόγω της μετατροπής 4 σε 3 λωρίδες σε μη διαχωρισμένες αστικές αρτηρίες Τύπος και σοβαρότητα σύγκρουσης AMF Τυπική απόκλιση Όλες οι περιπτώσεις τύπου και σοβαρότητας

32 Προσθήκη ή πλάτυνση ασφαλτοστρωμένων ερεισμάτων (1/5) Πίνακας 6.1.6: AMF για πλάτος ερείσματος σε οδικά τμήματα επαρχιακών οδών 2 λωρίδων και μη διαχωρισμένων επαρχιακών οδών πολλαπλών λωρίδων Πλάτος ερείσματος Ετήσια μέση ημερήσια κυκλοφορία (AADT) (οχήματα/ημέρα) < έως 2000 > μ. (0 ft) x 10-4 (AADT - 400) μ. (2 ft) x 10-4 (AADT - 400) μ. (4 ft) x 10-5 ( AADT - 400) μ. (6 ft) > 2.44 μ. (8 ft) x 10-5 (AADT - 400) 0.87 Σημείωση: Αφορά ατυχήματα μεμονωμένα, μετωπικά, πλάγια αντίθετης και ίδιας κατεύθυνσης. 32

33 Προσθήκη ή πλάτυνση ασφαλτοστρωμένων ερεισμάτων (2/5) Σχήμα 6.1.5: Πιθανές συνέπειες στις συγκρούσεις του πλάτους ασφαλτόστρωτου ερείσματος σε επαρχιακές οδούς 2 λωρίδων και μηδιαχωρισμένες επαρχιακές οδούς πολλαπλών λωρίδων συγκριτικά με ασφαλτόστρωτο έρεισμα 1.83 μ. 33

34 Προσθήκη ή πλάτυνση ασφαλτοστρωμένων ερεισμάτων (3/5) Πίνακας 6.1.7: Πιθανές συνέπειες στις συγκρούσεις του δεξιού πλακόστρωτου ερείσματος σε διαχωρισμένα τμήματα επαρχιακών οδών πολλαπλών λωρίδων Μετατροπή από 2.44 μ. σε: AMF 1.83 μ μ μ μ

35 Προσθήκη ή πλάτυνση ασφαλτοστρωμένων ερεισμάτων (4/5) Οι AMF για πλάτος ερείσματος σε επαρχιακές παράπλευρες οδούς υπολογίζονται από την παρακάτω εξίσωση: όπου, AMF SW e SW0.457 (6.1.2) SW μέσο πλάτος ερείσματος σε μ. Περιορισμοί: πλάτος: μ. AADT: 100-6,200 οχήματα 35

36 Προσθήκη ή πλάτυνση ασφαλτοστρωμένων ερεισμάτων (5/5) Σχήμα 6.1.6: Πιθανή μεταβολή συγκρούσεων σε επαρχιακές παράπλευρες οδούς λόγω αλλαγής πλάτους ασφαλτοστρωμένου ερείσματος 36

37 Τροποποίηση του τύπου ερείσματος Πίνακας 6.1.8: Πιθανές συνέπειες του τύπου ερείσματος στις συγκρούσεις σε επαρχιακές οδούς 2 λωρίδων Τύπος ερείσματος Πλάτος ερείσματος (μ.) Ασφαλτοστρωμένο Χαλίκι Άσφαλτος με τύρφη (50-50) Τύρφη Συνθήκες: Συγκρούσεις: μεμονωμένη, μετωπική πολλών οχημάτων, πλάγια ίδιας ή αντίθετης κατεύθυνσης. Δεν εφαρμόζεται για μεταβολές μόνο στο πλάτος ερείσματος. 37

38 Παροχή ανυψωμένης νησίδας Πίνακας 6.1.9: Πιθανές συνέπειες της ανυψωμένης νησίδας στις συγκρούσεις σε οδούς σχετικά με την απουσία νησίδας Σοβαρότητα σύγκρουσης* AMF Τυπική απόκλιση Αστική οδός 2 λωρίδων Τραυματισμοί Αστική αρτηρία πολλαπλών λωρίδων Τραυματισμοί Υλικές ζημιές Επαρχιακή οδός πολλαπλών λωρίδων Τραυματισμοί Υλικές ζημιές * Όλοι οι τύποι συγκρούσεων 38

39 Αλλαγή πλάτους διαχωριστικής νησίδας (1/5) Πίνακας : Πιθανές συνέπειες στις συγκρούσεις του πλάτους της διαχωριστικής νησίδας σε επαρχιακές οδούς τεσσάρων λωρίδων με πλήρη έλεγχο εισόδου Μετατροπή πλάτους διαχωριστικής νησίδας από 3.05 μ. σε (μ.): Κυκλοφοριακός φόρτος AADT Σημείωση: Αφορά τις συγκρούσεις διαπέρασης νησίδας AMF ,400 έως , Τυπική απόκλιση 39

40 Αλλαγή πλάτους διαχωριστικής νησίδας (2/5) Πίνακας : Πιθανές συνέπειες στις συγκρούσεις του πλάτους της διαχωριστικής νησίδας σε επαρχιακές οδούς τεσσάρων λωρίδων με μερικό ή καθόλου έλεγχο εισόδου Μετατροπή πλάτους διαχωριστικής νησίδας από 3.05 μ. σε (μ.) Κυκλοφορικός φόρτος AADT AMF Τυπική απόκλιση ,001 έως 90, Σημείωση: Αφορά τις συγκρούσεις διαπέρασης νησίδας 40

41 Αλλαγή πλάτους διαχωριστικής νησίδας (3/5) Πίνακας : Πιθανές συνέπειες στις συγκρούσεις του πλάτους της διαχωριστικής νησίδας σε αστικές οδούς τεσσάρων λωρίδων με πλήρη έλεγχο εισόδου Μετατροπή πλάτους διαχωριστικής νησίδας από 3.05 μ. σε (μ.) Κυκλοφορικός φόρτος AADT ,410 έως 131,000 AMF Σημείωση: Αφορά τις συγκρούσεις διαπέρασης νησίδας Τυπική απόκλιση 41

42 Αλλαγή πλάτους διαχωριστικής νησίδας (4/5) Πίνακας : Πιθανές συνέπειες στις συγκρούσεις του πλάτους της διαχωριστικής νησίδας σε αστικές οδούς πέντε (τουλάχιστον) λωρίδων με πλήρη έλεγχο εισόδου Μετατροπή πλάτους διαχωριστικής νησίδας από 3.05 μ. σε (μ.) Κυκλοφορικός φόρτος AADT ,555 έως 282,000 AMF Σημείωση: Αφορά τις συγκρούσεις διαπέρασης νησίδας Τυπική απόκλιση 42

43 Αλλαγή πλάτους διαχωριστικής νησίδας (5/5) Πίνακας : Πιθανές συνέπειες στις συγκρούσεις του πλάτους της διαχωριστικής νησίδας σε αστικές οδούς τεσσάρων λωρίδων με μερικό ή καθόλου έλεγχο εισόδου Μετατροπή πλάτους διαχωριστικής νησίδας από 3.05 μ. σε (μ.) Κυκλοφορικός φόρτος AADT ,880 έως 150,000 AMF Σημείωση: Αφορά τις συγκρούσεις διαπέρασης νησίδας Τυπική απόκλιση 43

44 Συντελεστής μεταβολής για συνολικές συγκρούσεις AMF AMF ra 1.0 p 1. 0 ra (6.1.3) όπου, AMF = συντελεστής μεταβολής ατυχημάτων για συνολικές συγκρούσεις AMF ra = συντελεστής μεταβολής ατυχημάτων για σχετιζόμενες συγκρούσεις (μεμονωμένες, μετωπικές, πλάγιες ίδια ή ανίθετης κατεύθυνσης) P ra = σχετιζόμενες συγκρούσεις εκφραζόμενες ως ποσοστό των συνολικών συγκρούσεων 44

45 Συντελεστής μεταβολής για σχετιζόμενες συγκρούσεις Σχήμα 6.1.7: Πιθανές συνέπειες στις συγκρούσεις από το πλάτος λωρίδας σε επαρχιακές οδούς 2 λωρίδων για συνολικά ατυχήματα 45

46 Παρόδια στοιχεία Εξομάλυνση πλευρικών κλίσεων Αύξηση της απόστασης από τα παρόδια στοιχεία Αλλαγή των στηθαίων στην άκρη του δρόμου σε λιγότερο άκαμπτα Εγκατάσταση στηθαίων στη διαχωριστική νησίδα Εγκατάσταση αποσβεστών ενέργειας πρόσκρουσης σε σταθερά παρόδια στοιχεία Μείωση του βαθμού επικινδυνότητας της οδού Αύξηση της καθαρής απόστασης ανάκτησης στην άκρη της οδού Εγκατάσταση κρασπέδων Αύξηση της απόστασης των στηλών κοινοφελών δικτύων και μείωση της πυκνότητας τους Εγκατάσταση στηθαίων κατά μήκος αναχωμάτων 46

47 Καθορισμένη ζώνη εφαρμογής για μη-ανακτήσιμη κλίση Εικόνα 6.1.1: Καθορισμένη ζώνη εφαρμογής για μη-ανακτήσιμη κλίση 47

48 Εξομάλυνση πλευρικών κλίσεων Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις της εξομάλυνσης των πλευρικών κλίσεων για επαρχιακή οδό 2 λωρίδων Τύπος σύγκρουσης * AMF Τυπική απόκλιση Πλευρική κλίση στην κατάσταση Πλευρική κλίση στην «μετά» κατάσταση «πριν» 1Υ:4Μ 1Υ:5Μ 1Υ:6Μ 1Υ:7Μ 1Υ:2Μ Υ:3Μ Ολοι οι τύποι 1Υ:4Μ Υ:5Μ Υ:6Μ Υ:2Μ Υ:3Μ Μεμονωμένο όχημα 1Υ:4Μ Υ:5Μ Υ:6Μ 0.92 * Όλες οι περιπτώσεις σοβαρότητας 48

49 2 η Άσκηση Ενότητας 6 49

50 Άσκηση 2 Υπολογίστε την επίπτωση στον αριθμό των συγκρούσεων της μείωσης της πλευρικής κλίσης σε επαρχιακή οδό 2 λωρίδων από 1:3 σε 1:7 Δίνονται: Συγκρούσεις: 8 με μεμονωμένο όχημα, 30 συνολικές ανά έτος 50

51 Επίλυση άσκησης 2 (1/3) Υπολογίζεται ο AMF για μεταβολές πλευρικών κλίσεων από τον πίν

52 Εξομάλυνση πλευρικών κλίσεων Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις της εξομάλυνσης των πλευρικών κλίσεων για επαρχιακή οδό 2 λωρίδων Τύπος σύγκρουσης * AMF Τυπική απόκλιση Πλευρική κλίση στην κατάσταση Πλευρική κλίση στην «μετά» κατάσταση «πριν» 1Υ:4Μ 1Υ:5Μ 1Υ:6Μ 1Υ:7Μ 1Υ:2Μ Υ:3Μ Ολοι οι τύποι 1Υ:4Μ Υ:5Μ Υ:6Μ Υ:2Μ Υ:3Μ Μεμονωμένο όχημα 1Υ:4Μ Υ:5Μ Υ:6Μ 0.92 * Όλες οι περιπτώσεις σοβαρότητας 52

53 AMF tre AMF ratre = 0.74 (για συγκρούσεις με μεμονωμένο όχημα) AMF Τtre = 0.85 (για το σύνολο των συγκρούσεων) 53

54 Επίλυση άσκησης 2 (2/3) Υπολογίζεται ο AMF για μεταβολές πλευρικών κλίσεων από τον πίν Υπολογίζεται ο αριθμός των συγκρούσεων μετά την επέμβαση 54

55 Αριθμός συγκρούσεων Για μεμονωμένα οχήματα ratre ra AMF ratre Για συνολικές συγκρούσεις tre AMF tre

56 Επίλυση άσκησης 2 (3/3) Υπολογίζεται ο AMF για μεταβολές πλευρικών κλίσεων από τον πίν Υπολογίζεται ο αριθμός των συγκρούσεων μετά την επέμβαση Υπολογίζεται η διαφορά των συγκρούσεων πριν και μετά την επέμβαση 56

57 Μεταβολή συγκρούσεων Για μεμονωμένα οχήματα DN ra D ra D raratre Για συνολικές συγκρούσεις μείωση συγκρούσεων το έτος DN N N Ttre μείωση συγκρούσεων το έτος 57

58 Εξομάλυνση πλευρικών κλίσεων Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις της εξομάλυνσης των πλευρικών κλίσεων για μη διαχωρισμένα οδικά τμήματα πολλαπλών λωρίδων Επέμβαση από 1Υ (ύψος):7 Μ (μήκος) σε: AMF 1Υ:7Μ ή πιο επίπεδο Υ:6Μ Υ:5Μ Υ:4Μ Υ:2Μ ή πιο απότομο

59 Αύξηση απόστασης από τα πλευρικά στοιχεία της οδού Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις με την αύξηση της απόστασης από παρόδια στοιχεία σε επαρχιακούς δρόμους 2 λωρίδων και αυτοκινητόδρομους Επέμβαση AMF Τυπική απόκλιση Αύξηση της απόστασης από 1 μ. σε 5 μ Αύξηση της απόστασης από 5 μ. σε 9 μ

60 Αλλαγή τύπου στηθαίου σε λιγότερο άκαμπτο Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις με την αλλαγή των παρόδιων στηθαίων σε λιγότερο άκαμπτα Τύπος ατυχήματος (Σοβαρότητα) AMF Τυπική απόκλιση Εκτροπή (Τραυματισμοί) Εκτροπή (Θάνατοι) Στηθαία με σειρά ακαμψίας: Τσιμέντο (πιο άκαμπτο) Ατσάλι Σύρμα ή καλώδιο (λιγότερο άκαμπτο) 60

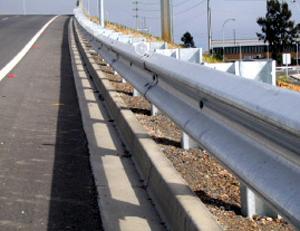

61 Παράδειγμα στηθαίου ασφάλειας Εικόνα 6.1.2: Στηθαίο ασφάλειας στα όρια του δρόμου 61

62 Τοποθέτηση στηθαίου νησίδας Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις με την εγκατάσταση στηθαίων διαχωριστικής νησίδας σε διαχωρισμένες επαρχιακές οδούς πολλαπλών λωρίδων Επέμβαση Εγκατάσταση κάθε τύπου στηθαίου διαχωριστικής νησίδας Εγκατάσταση ατσάλινου στηθαίου διαχωριστικής νησίδας Εγκατάσταση καλωδιωτού στηθαίου διαχωριστικής νησίδας Τύπος ατυχήματος (Σοβαρότητα) AMF Όλοι οι τύποι (Θάνατοι) Όλοι οι τύποι (Τραυματισμοί) Όλοι οι τύποι (Όλοι οι τύποι σοβαρότητας) Όλοι οι τύποι (Τραυματισμοί) Σημείωση: AADT από 20,000 έως 60,000 οχήματα Τυπική απόκλιση 62

63 Τοποθέτηση αποσβεστήρα ενέργειας προσκρούσεων Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις με την εγκατάσταση «αποσβεστήρων ενέργειας» Τύπος ατυχήματος (Σοβαρότητα) AMF Τυπική απόκλιση Με σταθερό αντικείμενο (Θάνατοι) Με σταθερό αντικείμενο (Τραυματισμοί) Με σταθερό αντικείμενο (Υλικές ζημιές)

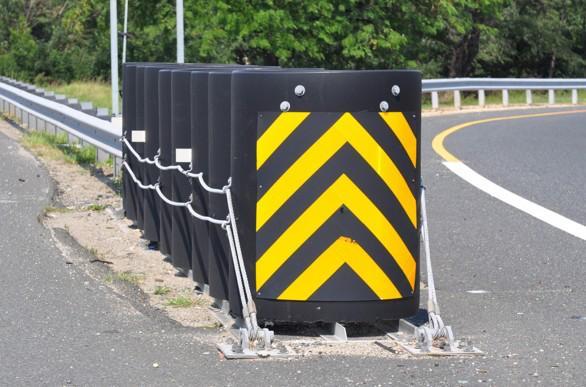

64 Παράδειγμα αποσβεστήρα ενέργειας προσκρούσεων Εικόνα 6.1.3: Αποσβεστήρας ενέργειας προσκρούσεων 64

65 Μείωση βαθμού επικινδυνότητας Πίνακας : Ποσοτικοποίηση των 7 διαβαθμίσεων επικινδυνότητας Βαθμός Πλάτος καθαρής ζώνης Πλευρική κλίση 1 > 9 μ. <1Υ:4Μ; ανακτήσιμο μ μ. 1Υ:4Μ; ανακτήσιμο 3 3 μ μ μ. 1Υ:3Μ ή 1Υ:4Μ; οριακά ανακτήσιμο 1Υ:3Μ ή 1Υ:4Μ; οριακά επιεικής, αυξημένη πιθανότητα να αναφερθεί σύγκρουση στην άκρη του δρόμου 5 1Υ:3Μ; οριακά μη ανακτήσιμο 6 7 < 1.52 μ. 1Υ:2Μ; μη ανακτήσιμο >1Υ:2Μ; μη ανακτήσιμο με υψηλή πιθανότητα σοβαρών τραυματισμών από συγκρούσεις στην άκρη του δρόμου Παρόδια N/A Τραχιά επιφάνεια στην άκρη του δρόμου Κιγκλίδωμα στα 1.52 μ μ., δέντρα, πάσσαλοι, ή άλλα αντικείμενα στα 3.05 μ. Κιγκλίδωμα στα 1.52 μ μ., άκαμπτα εμπόδια ή αναχώματα στα 1.98 μ μ. Χωρίς κιγκλίδωμα, άκαμπτα εμπόδια στα 0 μ μ. Χωρίς κιγκλίδωμα Κατακόρυφοι βράχοι 65

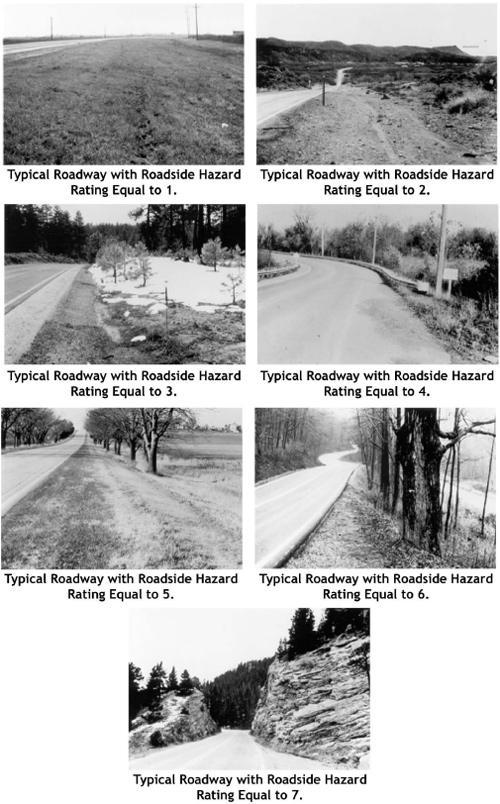

66 Παραδείγματα οδών Εικόνα 6.1.4: Παραδείγματα οδών σε σχέση με το βαθμό επικινδυνότητας 66

67 Μείωση βαθμού επικινδυνότητας επαρχιακές οδοί με 2 λωρίδες (1/2) Ο AMF σε αυτήν την περίπτωση υπολογίζεται από την ακόλουθη εξίσωση: όπου, AMF e RHR e (6.1.4) RHR βαθμός επικινδυνότητας 67

68 Μείωση βαθμού επικινδυνότητας επαρχιακές οδοί με 2 λωρίδες (2/2) Σχήμα 6.1.8: Πιθανές συνέπειες στις συγκρούσεις με τη βαθμολόγηση παρόδιων κινδύνων για συνολικά ατυχήματα σε επαρχιακές οδούς 2 λωρίδων 68

69 Στοιχεία χάραξης οδού Τροποποίηση της οριζόντιας ακτίνας καμπυλότητας και του μήκους, και παροχή κλωθοειδών Βελτίωση της ανύψωσης της οριζόντιας καμπυλότητας Αλλαγή της κατακόρυφης κλίσης Τροποποίηση του μήκους της εφαπτόμενης πριν την καμπύλη Τροποποίηση της οριζόντιας ακτίνας καμπυλότητας 69

70 Οριζόντια ακτίνα καμπυλότητας, μήκος, κλωθοειδής (1/2) Σε επαρχιακές οδούς 2 λωρίδων, το AMF για τροποποίηση της οριζόντιας ακτίνας καμπυλότητας και του μήκους, και παροχή κλωθοειδών, γίνεται με τη χρήση της παρακάτω εξίσωσης: AMF 3r S R 0.96 L c (6.1.5) όπου, L c = μήκος της οριζόντιας καμπύλης συμπεριλαμβανομένου του μήκους των κλωθοειδών, εάν υπάρχουν (χλμ.) R = ακτίνα καμπυλότητας (μ.) S = 1 εάν υπάρχει κλωθοειδής; 0 εάν όχι 70

71 Οριζόντια ακτίνα καμπυλότητας, μήκος, κλωθοειδής (2/2) Radius of Curvature (m) Σχήμα 6.1.9: Πιθανές επιπτώσεις στις συγκρούσεις της ακτίνας, του μήκους και της κλωθοειδούς σε οριζόντιες καμπύλες σε επαρχιακές οδούς 2 λωρίδων 71

72 Βελτίωση της ανύψωσης της οριζόντιας καμπυλότητας Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις από τη μεταβολή της διακύμανσης της υψομετρικής ανύψωσης (SV) των οριζόντιων καμπυλών σε επαρχιακές οδούς 2 λωρίδων Επέμβαση AMF SV < SV < (SV ) SV > (SV ) 72

73 Παράδειγμα υψομετρικής ανύψωσης Εικόνα 6.1.5: Υψομετρική ανύψωση 73

74 Αλλαγή της κατακόρυφης κλίσης Πίνακας : Πιθανές επιπτώσεις στις συγκρούσεις από την αλλαγή της κατακόρυφης κλίσης σε επαρχιακές οδούς 2 λωρίδων Τύπος ατυχήματος Τυπική Επέμβαση AMF (Σοβαρότητα) απόκλιση Εκτροπές ενός οχήματος Αύξηση (Όλοι οι τύπο σοβαρότητας) κατακόρυφης κλίσης Όλοι οι τύποι κατά 1% από 0% (όλοι οι τύποι σοβαρότητας) 1.02 N/A Σημείωση: Ισχύει για οδούς με πλάτος λωρίδας 3.66 μ., όριο ταχύτητας 70 χλμ./ώρα, χωρίς οριζόντιες καμπύλες. 74

75 Τέλος 1 ης Διάλεξης της Ενότητας 6 75
