Ο ΠΛΑΝΗΤΗΣ ΥΠΕΡΘΕΡΜΑΙΝΕΤΑΙ

Transcript

1 Ο ΠΛΑΝΗΤΗΣ ΥΠΕΡΘΕΡΜΑΙΝΕΤΑΙ Διακυβερνητική Επιτροπή για τις κλιματικές αλλαγές: Αύξηση των αερίων του θερμοκηπίου (+31% για CO 2 ). Αύξηση μέσης θερμοκρασίας γης κατά 0.6± ο C από τα τέλη του 19 ου αιώνα. Πολλές συνέπειες σε Ανθρωπότητα Βιόσφαιρα Figure 3.1

2 ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ: αναγκαία για διατήρηση της βιοποικιλότητας και βιώσιμων συνθηκών. συμφέρει (Έκθεση Stern). είναι ζήτημα κοινωνικής ισότητας. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ (ενέργεια)) = ΕΞΟΙΚΟΝΟΜΗΣΗ + Α.Π.Ε. ΑΙΟΛΙΚΗ ΕΝΕΡΓΕΙΑ: Ώριμη τεχνολογία Διαδεδομένη και εμπορική λύση Ανταγωνιστικό κόστος έναντι συμβατικών

3 ΑΙΟΛΙΚΗ ΕΝΕΡΓΕΙΑ ΣΤΗΝ ΕΛΛΗΝΙΚΗ ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ 4 ιστορικές φάσεις ανάπτυξης. Πρώιμη: Πρωταγωνιστής ΔΕΗ Β Φάση: Ιδιωτικοποίηση μόνο των ΑΠΕ Γ Φάση: Εναρμόνιση με οδηγία 96/92 της ΕΕ Δ Φάση: Ν /06 Απαίτηση από νέο νόμο: Πιστοποιημένες μετρήσεις από διαπιστευμένο εργαστήριο κατά ISO-17025/2005.

4 ΟΦΕΛΗ ΠΙΣΤΟΠΟΙΗΜΕΝΩΝ ΜΕΤΡΗΣΕΩΝ ΑΙΟΛΙΚΟΥ ΔΥΝΑΜΙΚΟΥ Ιχνηλασιμότητα μετρήσεων Τεκμηριωμένες μέθοδοι Ορθή εκτίμηση Αιολικού Δυναμικού Αβεβαιότητα μετρήσεων = πολύ σημαντική για τη μελέτη ευαισθησίας του επενδυτή. Μείωση ρίσκου πριν την απόφαση για μία επένδυση. = αξιόπιστες μετρήσεις

5 ΟΡΓΑΝΩΣΗ ΕΡΓΑΣΤΗΡΙΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ISO 17025/2005 Όροι και ορισμοί ως προς την ποιότητα Σύστημα Διαχείρισης Ποιότητας: η οργανωτική δομή, οι διαδικασίες, οι διεργασίες και τα μέσα που απαιτούνται για την υλοποίηση της διαχείρισης της ποιότητας. Σχεδίαση της ποιότητας Έλεγχος της ποιότητας Διασφάλιση της ποιότητας Βελτίωση της ποιότητας

6 ΒΑΣΙΚΟΙ ΟΡΙΣΜΟΙ ΠΟΙΟΤΗΤΑΣ (συνεχ.) ΠΙΣΤΟΠΟΙΗΣΗ: διαδικασία VS κατά την οποία ένας φορέας πιστοποιεί ότι μια επιχείρηση έχει τεκμηριώσει, εφαρμόζει και συντηρεί ένα Σύστημα Διαχείρισης Ποιότητας, με το οποίο διασφαλίζει ότι τα προϊόντα και οι υπηρεσίες που παράγονται είναι σταθερής ποιότητας σε σχέση με προκαθορισμένες απαιτήσεις.

7 ΒΑΣΙΚΟΙ ΟΡΙΣΜΟΙ ΠΟΙΟΤΗΤΑΣ (συνεχ.) η διαδικασία της VS ΔΙΑΠΙΣΤΕΥΣΗ: επίσημης αναγνώρισης: της επίσημης της ικανότητας ενός εργαστηρίου να εκτελεί συγκεκριμένες δοκιμές ή διακριβώσεις ή της ικανότητας ενός φορέα πιστοποίησης να πιστοποιεί ορθά άλλες επιχειρήσεις ότι εφαρμόζουν ορθά ένα ΣΔΠ.

8 ΔΙΑΠΙΣΤΕΥΣΗ ΕΡΓΑΣΤΗΡΙΟΥ Όχι συνολικά ως εταιρεία αλλά σε συγκεκριμένο πεδίο διαπίστευσης Υπάρχει ενσωμάτωση της πιστοποίησής του εργαστηρίου: Δηλαδή κοινές απαιτήσεις προτύπου ISO 17025/2005 με σειρά ISO 9000, Αλλά και σημεία διαφοροποίησης ως προς τις τεχνικές απαιτήσεις ενός εργαστηρίου.

9 ΣΗΜΕΙΑ ΔΙΑΦΟΡΟΠΟΙΗΣΗΣ: 1. ΤΕΧΝΙΚΗ ΕΠΑΡΚΕΙΑ ΠΡΟΣΩΠΙΚΟΥ 2. ΣΥΓΚΕΚΡΙΜΕΝΟ ΠΕΔΙΟ ΔΟΚΙΜΩΝ ή ΔΙΑΚΡΙΒΩΣΕΩΝ 3. ΑΝΕΞΑΡΤΗΣΙΑ ΚΑΙ ΑΜΕΡΟΛΗΨΙΑ 4. ΙΧΝΗΛΑΣΙΜΟΤΗΤΑ ΜΕΤΡΗΣΕΩΝ 5. ΣΥΜΜΕΤΟΧΗ ΣΕ ΔΙΕΡΓΑΣΤΗΡΙΑΚΕΣ ΜΕΤΡΗΣΕΙΣ 6. ΑΒΕΒΑΙΟΤΗΤΑ ΜΕΤΡΗΣΕΩΝ

10 ΙΣΤΟΡΙΚΗ ΑΝΑΔΡΟΜΗ Σειρά προτύπων ΕΝ (7 πρότυπα) Οδηγίες από ISO και IEC (4 οδηγίες) ISO 17025/ ISO 17025/2005 Στοχοποίηση

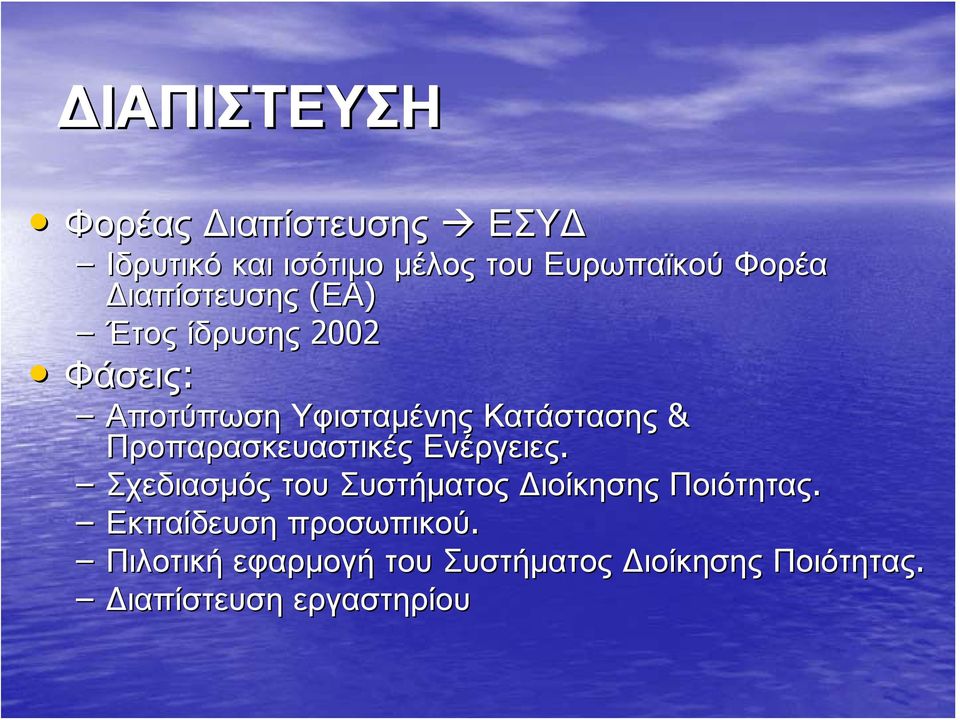

11 ΔΙΑΠΙΣΤΕΥΣΗ Φορέας Διαπίστευσης ΕΣΥΔ Ιδρυτικό και ισότιμο μέλος του Ευρωπαϊκού Φορέα Διαπίστευσης (ΕΑ) Έτος ίδρυσης 2002 Φάσεις: Αποτύπωση Υφισταμένης Κατάστασης & Προπαρασκευαστικές Ενέργειες. Σχεδιασμός του Συστήματος Διοίκησης Ποιότητας. Εκπαίδευση προσωπικού. Πιλοτική εφαρμογή του Συστήματος Διοίκησης Ποιότητας. Διαπίστευση εργαστηρίου

12 ΕΠΙΘΕΩΡΗΣΗ ΕΠΑΡΚΕΙΑΣ Συμβολή: Ευκολότερος Εντοπισμός Μη Συμμορφώσεων. Εναρμόνιση εργαστηρίου. Γρηγορότερη εξέλιξη συστήματος. Ορθή ερμηνεία απαιτήσεων ISO

13 ΔΙΕΘΝΗ ΠΡΟΤΥΠΑ ΓΙΑ Α/Γ IEA (International Energy Agent - Διεθνής Επιτροπή για την Ενέργεια) πρώιμα χρόνια της αιολικής ενέργειας πρωτοπόρος στη σύνταξη συστάσεων & ανεπίσημων κωδίκων εφαρμογής: 1 - Δοκιμές Απόδοσης Ισχύος 2 - Εκτίμηση του κόστους ενέργειας από Α/Γ 3 - Στοιχεία Φορτίων Κόπωσης 4 - Μετρήσεις Εκπομπών θορύβου 5 - Ηλεκτρομαγνητικές παρεμβολές 6 - Δομική Ασφάλεια 7 - Ποιότητα ηλ. ισχύος 8 - Ορολογίες 9 - Αντικεραυνική Προστασία 10 - Μετρήσεις Εκπομπών Θορύβου 11 - Μετρήσεις Ταχύτητας Ανέμου και Χρήση Κυπελλοφόρων Ανεμομέτρων

14 ΔΙΕΘΝΗ ΠΡΟΤΥΠΑ ΓΙΑ Α/Γ IEC (International Electrotechnical Commission Διεθνής Ηλεκτροτεχνική Επιτροπή) Διεθνής φορέας ανάπτυξης προτύπων Από το 98 μεγάλη γκάμα προτύπων ως προς τις Α/Γ: : 1: Σχεδιαστικές απαιτήσεις : Σχεδιαστικές απαιτήσεις για μικρές Α/Γ : Σχεδιαστικές απαιτήσεις για παράκτιες Α/Γ (offshore) : Τεχνικές μέτρησης ακουστικού θορύβου : Δοκιμές Απόδοσης Ισχύος Ανεμογεννητριών : Δοκιμές Απόδοσης Ηλεκτρικής Ισχύος Ανεμογεννητριών : 13: Μέτρηση μηχανικών φορτίων : Δήλωση των φαινόμενων επίπεδων ηχητικής έντασης και των τιμών τονικότητας : Μέτρηση και εκτίμηση των ποιοτικών χαρακτηριστικών ηλεκτρικής ισχύος των διασυνδεδεμένων ανεμογεννητριών : Ευρέως κλίμακας δοκιμή αντοχής των πτερυγίων και του στροφέα Α/Γ : Αντικεραυνική προστασία : Μετάδοση και ανταλλαγή πληροφοριών για Αιολικούς Σταθμούς Παραγωγής

15 ΤΕΧΝΟΛΟΓΙΚΕΣ ΑΡΧΕΣ ΑΝΕΜΟΓΕΝΝΗΤΡΙΩΝ Ισχύς του ανέμου: P 1 = ρ 2 A u 3 Ισχύς ανεμογεννήτριας: 2 1 πd P = CP ρ u Cp όχι σταθερός

16 ΤΕΧΝΟΛΟΓΙΚΕΣ ΑΡΧΕΣ ΑΝΕΜΟΓΕΝΝΗΤΡΙΩΝ

17 ΜΕΤΡΗΣΕΙΣ ΑΙΟΛΙΚΟΥ ΔΥΝΑΜΙΚΟΥ Σύμφωνα με το πρότυπο IEC Συχνότητα δειγματοληψίας: : 1Hz1 Περίοδος στατιστικών υπολογισμών: : 10min Για κάθε στατιστική περίοδο υπολογίζονται: Μέση ταχύτητα ανέμου Ελάχιστη και μέγιστη μέγιστη ταχύτητα ανέμου Τυπική απόκλιση της ταχύτητας ανέμου Μέση διεύθυνση ανέμου

18 ΜΕΤΡΗΣΕΙΣ ΑΙΟΛΙΚΟΥ ΔΥΝΑΜΙΚΟΥ ΚΥΠΕΛΛΟΦΟΡΑ ΑΝΕΜΟΜΕΤΡΑ Καταλληλότερος τύπος ανεμόμετρου. Μεγαλύτερη ορθότητα ως προς μέση ταχύτητα Ιδανική απόκριση : συνημιτονοειδής. Σχεδιαστικές παράμετροι πολύ σημαντικές στην απόκριση και απόδοσή τους. Άλλοι τύποι ανεμομέτρων

19 ΜΕΤΡΗΣΕΙΣ ΑΙΟΛΙΚΟΥ ΔΥΝΑΜΙΚΟΥ ΤΥΠΙΚΟΣ ΑΝΕΜΟΛΟΓΙΚΟΣ ΙΣΤΟΣ Ανεμόμετρο κορυφής Ανεμόμετρο ελέγχου Ανεμοδείκτης Άλλοι δευτερεύοντες αισθητήρες ::Τηρούμενες αποστάσεις::

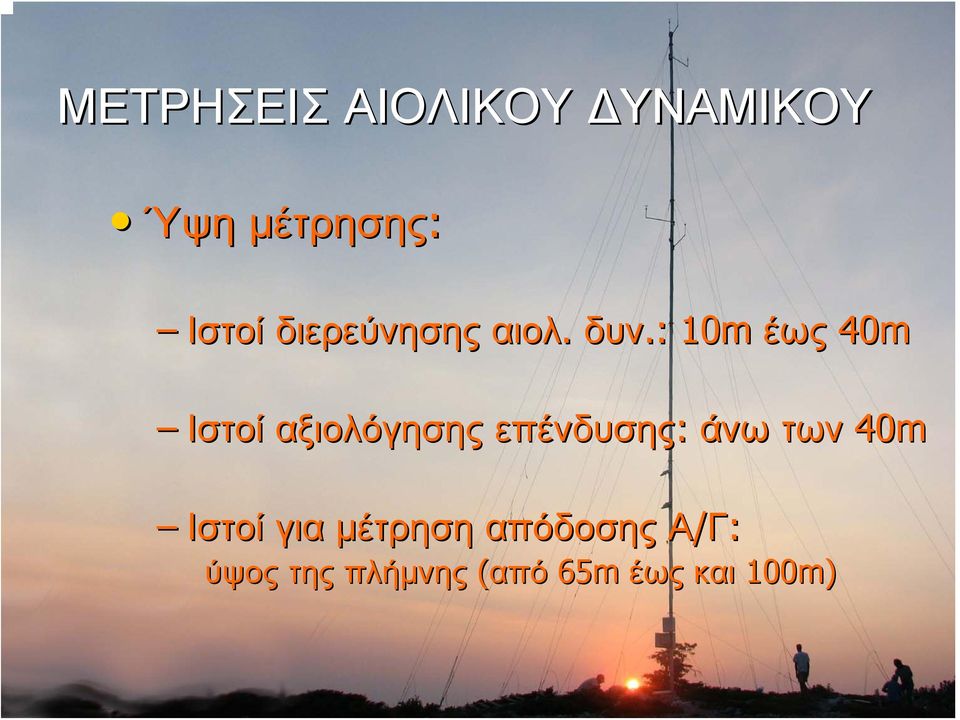

20 ΜΕΤΡΗΣΕΙΣ ΑΙΟΛΙΚΟΥ ΔΥΝΑΜΙΚΟΥ Ύψη μέτρησης: Ιστοί διερεύνησης αιολ. δυν.: 10m έως 40m Ιστοί αξιολόγησης επένδυσης: άνω των 40m Ιστοί για μέτρηση απόδοσης Α/Γ: ύψος της πλήμνης (από 65m έως και 100m)

21 ΔΟΚΙΜΗ ΑΠΟΔΟΣΗΣ Α/Γ Ουσιαστικά είναι ο πειραματικός προσδιορισμός της καμπύλης ισχύος για κανονικές συνθήκες ατμόσφαιρας: P=f(V f(v) IEC :20051:2005

22 ΔΟΚΙΜΗ ΑΠΟΔΟΣΗΣ Α/Γ 1. Βαθμονόμηση θέσης (εάν απαιτείται) 2. Επιτρεπόμενοι τομείς μέτρησης 3. Λήψη ταυτόχρονων χρονοσειρών μετρήσεων ταχύτητας ανέμου, διεύθυνσης ανέμου, καθαρής παραγόμενης ισχύος, ατμοσφαιρικής πίεσης και θερμοκρασίας. 4. Φιλτράρισμα δεδομένων 5. Διόρθωση πυκνότητας σε Κ.Σ. 6. Κατάταξη δεδομένων σε δοχεία ταχύτητας (bins) 7. Κατασκευή Καμπύλης Ισχύος 8. Υπολογισμοί Αβεβαιότητας ανά κατηγορία ταχύτητας 8.

23 ΔΟΚΙΜΗ ΑΠΟΔΟΣΗΣ Α/Γ Σημαντικοί Παράγοντες Επιτυχίας: Χωροθέτηση Ιστού Αναφοράς Αποστάσεις από Α/Γ (2 έως 4 D) Κύρια διεύθυνση ανέμου Ύψος μέτρησης = ύψος πλήμνης Εμπόδια, τοπογραφία

24 ΔΟΚΙΜΗ ΑΠΟΔΟΣΗΣ Α/Γ Μέθοδος Δοχείων (Bins) Εύρος: 0.5m/s Υπολογισμός ανά δοχείο i Ui = 1 N i N i j= 1 U ij Pi = 1 N i N i j= 1 P ij

25 ΔΟΚΙΜΗ ΑΠΟΔΟΣΗΣ Α/Γ Εξωγενείς Παράγοντες Τοπογραφικά Χαρακτηριστικά τοπική υπερτάχυνση ροής (IEC OK) Τύρβη αναφέρεται (όχι διόρθωση) Κατακόρυφο προφίλ ταχυτήτων (Δεν Δεν αναφέρεται) Θερμοκρασία κιβωτίου και γεννήτριας Επιφανειακή τραχύτητα πτερυγίων Κατακόρυφη συνιστώσα τύρβης Εποχική επίδραση

26 ΑΒΕΒΑΙΟΤΗΤΑ ΑΒΕΒΑΙΟΤΗΤΑ = Απόκλιση από πραγματική τιμή Αβεβαιότητες Μετρητικού Συστήματος: Τύπου Α: στατιστική επεξεργασία Τύπου Β: όχι στατιστική επεξεργασία

27 ΕΓΧΕΙΡΙΔΙΟ ΠΟΙΟΤΗΤΑΣ 1. Γενικά 2. Υπόβαθρο εργαστηρίου Αντικείμενο διαπίστευσης 3. Ορισμοί και Συντομογραφίες

28 4. ΕΓΧΕΙΡΙΔΙΟ ΠΟΙΟΤΗΤΑΣ 4. Απαιτήσεις για τη Διοίκηση 1. Οργάνωση: Δομή & Οργανόγραμμα, αρμοδιότητες, Ανεξαρτησία, αμεροληψία και εμπιστευτικότητα. 2. Σύστημα για την Ποιότητα: Τεκμηρίωση συστήματος (Πυραμίδα Ποιότητας Πολιτική Εγχειρίδιο Διαδικασίες Οδηγίες - Έντυπα) 3. Έλεγχος Εγγράφων 4. Ανασκόπηση Αιτήσεων, προσφορών και συμβάσεων 5. Υπεργολαβία Δοκιμών 6. Προμήθεια 7. Εξυπηρέτηση Πελάτη 8. Παράπονα 9. Έλεγχος Μη Συμμορφώσεων 10. Βελτίωση 11. Διορθωτικές Ενέργειες 12. Προληπτικές Ενέργειες 13. Έλεγχος Αρχείων 14. Εσωτερικές Επιθεωρήσεις 15. Ανασκοπήσεις από Διοίκηση

29 ΕΓΧΕΙΡΙΔΙΟ ΠΟΙΟΤΗΤΑΣ 5. Τεχνικές Απαιτήσεις Γενικά 2. Προσωπικό Επιλογή, εκπαίδευση 3. Χώροι εγκατάστασης & περιβαλλονικές συνθήκες 4. Μέθοδοι Δοκιμών & Επικύρωση Μεθόδων Διεθνή & Εθνικά πρότυπα 5. Εξοπλισμός 6. Ιχνηλασιμότητα Μετρήσεων 7. Δειγματοληψία 8. Χειρισμός Αντικειμένων Δοκιμής (Α/Γ) 9. Διασφάλιση Ποιότητας των Αποτελεσμάτων 10. Σύνταξη Εκθέσεων Αποτελεσμάτων

30 ΠΡΟΤΑΣΗ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΕΡΕΥΝΑ Σχεδίαση & διεξαγωγή πολυπαραμετρικού πειράματος για εντοπισμό: Σημαντικών εξωγενών παραγόντων Ποσοτικοποίηση της επίδρασής τους Δυσκολίες: Απαιτούνται τεράστιοι πόροι και πλήθος δεδομένων Υποθέσεις: Γραμμικότητα & ανεξαρτησία επιδράσεων
