ΠΑΡΑΡΤΗΜΑ 1: ΟΔΗΓΟΣ ΕΠΙΛΕΞΙΜΩΝ ΔΡΑΣΕΩΝ / ΕΝΕΡΓΕΙΩΝ ΚΑΙ ΥΠΟΒΑΛΛΟΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΑΝΑ ΑΞΟΝΑ ΠΡΟΤΕΡΑΙΟΤΗΤΩΝ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ «ΕΞΟΙΚΟΝΟΜΩ»

Transcript

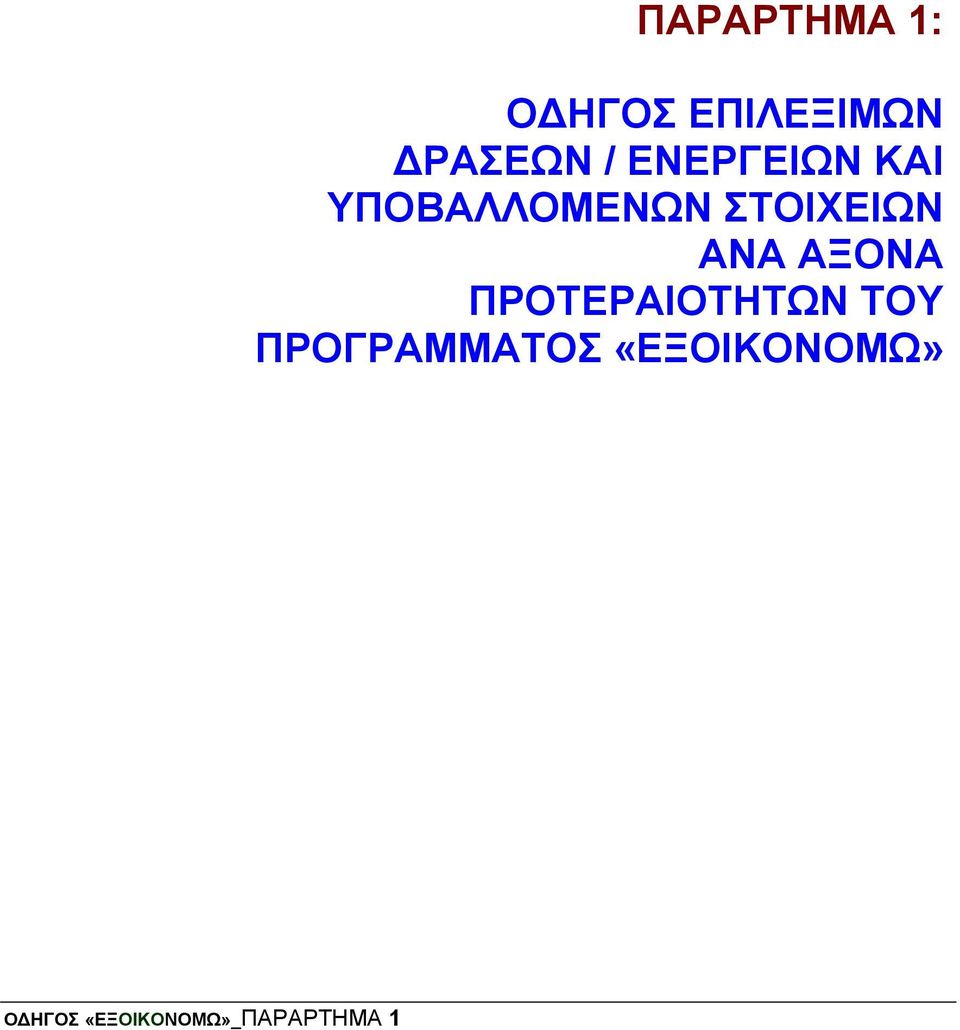

1 ΠΑΡΑΡΤΗΜΑ 1: ΟΔΗΓΟΣ ΕΠΙΛΕΞΙΜΩΝ ΔΡΑΣΕΩΝ / ΕΝΕΡΓΕΙΩΝ ΚΑΙ ΥΠΟΒΑΛΛΟΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΑΝΑ ΑΞΟΝΑ ΠΡΟΤΕΡΑΙΟΤΗΤΩΝ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ «ΕΞΟΙΚΟΝΟΜΩ» ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1

2 ΕΠΙΛΕΞΙΜΕΣ ΔΡΑΣΕΙΣ/ΕΝΕΡΓΕΙΕΣ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ ΥΠΟΒΑΛΟΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ ΑΝΑ ΑΞΟΝΑ ΣΥΝΟΛΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΚΩΔΙΚΟΠΟΙΗΣΗ ΤΩΝ ΔΡΑΣΕΩΝ / ΕΝΕΡΓΕΙΩΝ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ «ΕΞΟΙΚΟΝΟΜΩ» Οι επιλέξιμες Δράσεις ανά Άξονα του Προγράμματος «ΕΞΟΙΚΟΝΟΜΩ» εξειδικεύονται σε «επιλέξιμες» Ενέργειες, οι οποίες κωδικοποιούνται στον Πίνακα που ακολουθεί. Η κωδικοποίηση των «Ενεργειών» προτείνεται να συνδέεται με τη συμπλήρωση των αντίστοιχων Πινακων του Οδηγού, που παρουσιάζονται στα Παραρτήματα 2 και 3 του παρόντος. Στις επόμενες ενότητες του παρόντος κεφαλαίου, παρουσιάζονται αναλυτικά με την ίδια κωδικοποίηση, οι Δράσεις και οι Ενέργειες που οριοθετούν το φυσικό αντικείμενο των παρεμβάσεων των Σχεδίων Δράσης και των Σχεδίων Υλοποίησης. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.2

3 ΑΞΟΝΕΣ ΣΧΕΔΙΟΥ ΔΡΑΣΗΣ ΔΡΑΣΕΙΣ ΕΠΙΛΕΞΙΜΕΣ ΕΝΕΡΓΕΙΕΣ Προσθήκη θερμομόνωσης Αντικατάσταση παλαιών παραθύρων, θυρών και κουφωμάτων Φύτευση δωμάτων/στεγών 1.1 Ενεργειακή αναβάθμιση του κτιριακού κελύφους Χρήση ειδικών επιχρισμάτων («ψυχρών» υλικών) σε οροφές και όψεις Εγκατάσταση εξωτερικών σκιάστρων Φυσικός/Νυχτερινός Αερισμός Εγκατάσταση/ενσωμάτωση παθητικών ηλιακών συστημάτων 1 ΠΑΡΕΜΒΑΣΕΙΣ ΣΕ ΥΦΙΣΤΑΜΕΝΑ ΔΗΜΟΤΙΚΑ ΚΤΙΡΙΑ Ενεργειακή αναβάθμιση των Η/Μ εγκαταστάσεων Αναβάθμιση του συστήματος κεντρικής θέρμανσης Αναβάθμιση συστήματος κλιματισμού Αναβάθμιση στους κυκλοφορητές - κινητήρες Μηχανικός αερισμός (free cooling) Υβριδικός αερισμός με ανεμιστήρες οροφής Αναβάθμιση του συστήματος Φυσικός φωτισμός φυσικού/τεχνητού φωτισμού Τεχνητός φωτισμός Εγκατάσταση συστήματος Σύστημα BEMS ενεργειακής διαχείρισης (BEMS) Σύστημα παρουσίασης στοιχείων στο κοινό 1.5 Ενεργειακή παρακολούθηση/ αποτίμηση Ενεργειακή επιθεώρηση ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.3

4 ΑΞΟΝΕΣ ΣΧΕΔΙΟΥ ΔΡΑΣΗΣ ΔΡΑΣΕΙΣ ΕΠΙΛΕΞΙΜΕΣ ΕΝΕΡΓΕΙΕΣ 2 ΠΑΡΕΜΒΑΣΕΙΣ ΣΕ ΚΟΙΝΟΧΡΗΣΤΟΥΣ ΧΩΡΟΥΣ ΤΟΥ ΑΣΤΙΚΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Έργα εξοικονόμησης και διαχείρισης ενέργειας στο δημοτικό φωτισμό Ολοκληρωμένη παρέμβαση εξοικονόμησης και διαχείρισης ενέργειας Έργα βελτίωσης του μικροκλίματος σε Διαμόρφωση πεζοδρομίων με κατάλληλα «ψυχρά» υλικά και φύτευση κοινόχρηστους χώρους Βιοκλιματικός σχεδιασμός πλατειών και άλλων κοινόχρηστων χώρων Μετατροπή βαρέων οχημάτων για χρήση υψηλών μιγμάτων βιοκαυσίμου 3 ΠΙΛΟΤΙΚΕΣ ΠΑΡΕΜΒΑΣΕΙΣ ΣΤΙΣ ΑΣΤΙΚΕΣ ΜΕΤΑΦΟΡΕΣ 3.1 Επεμβάσεις σε οχήματα δημοτικών στόλων Εγκατάσταση Diesel Particle Filter (DPF) σε οχήματα δημοτικών στόλων μετά το Μετατροπή βενζινοκίνητων οχημάτων δημοτικών στόλων σε οχήματα LPG Μετατροπή βενζινοκίνητων οχημάτων δημοτικών στόλων σε οχήματα διπλού καυσίμου με φυσικό αέριο. 3.2 Μελέτες αστικής κινητικότητας Μελέτες αστικής κινητικότητας 3.3 Συγκοινωνιακό δίκτυο Συγκοινωνιακές Μελέτες ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.4

5 ΑΞΟΝΕΣ ΣΧΕΔΙΟΥ ΔΡΑΣΗΣ ΔΡΑΣΕΙΣ ΕΠΙΛΕΞΙΜΕΣ ΕΝΕΡΓΕΙΕΣ 4 ΠΑΡΕΜΒΑΣΕΙΣ ΣΕ ΛΟΙΠΕΣ ΤΕΧΝΙΚΕΣ ΑΣΤΙΚΕΣ (ΔΗΜΟΤΙΚΕΣ) ΥΠΟΔΟΜΕΣ 4.1 Βελτίωση ενεργειακής απόδοσης λοιπών εγκαταστάσεων Παρεμβάσεις χαμηλού κόστους 5 ΔΡΑΣΕΙΣ ΔΙΑΔΟΣΗΣ, ΔΙΚΤΥΩΣΗΣ ΚΑΙ ΔΗΜΟΣΙΟΤΗΤΑΣ- ΕΝΗΜΕΡΩΣΗΣ Δικτύωση και ενημέρωση ενεργειακών υπευθύνων και υπαλλήλων των Δήμων Δράσεις αλλαγής της ενεργειακής συμπεριφοράς και ευαισθητοποίησης της τοπικής κοινωνίας Ενημέρωση / ευαισθητοποίηση δημοτικών υπαλλήλων Γενικές και ειδικές δράσεις επικοινωνιακής στρατηγικής ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.5

6 ΕΠΙΛΕΞΙΜΕΣ ΔΡΑΣΕΙΣ ΠΟΥ ΕΝΤΑΣΣΟΝΤΑΙ ΣΤΟΝ ΑΞΟΝΑ 1: ΠΑΡΕΜΒΑΣΕΙΣ ΣΕ ΥΦΙΣΤΑΜΕΝΑ ΔΗΜΟΤΙΚΑ ΚΤΙΡΙΑ Οι Δράσεις του Άξονα 1, αφορούν σε έργα βελτίωσης της ενεργειακής απόδοσης υφιστάμενων κτιρίων και ειδικότερα, σε τεχνικές παρεμβάσεις σε δημοτικά κτίρια διαφόρων κατηγοριών όπως Δημαρχεία, κτίρια δημοτικών υπηρεσιών, πολιτιστικά κέντρα, σχολεία, κτίρια αθλητικών εγκαταστάσεων, ειδικά κτίρια, κ.ά. Κτίρια μεγάλης επισκεψιμότητας, κτίρια με μεγάλες ενεργειακές καταναλώσεις, κτίρια παλαιά, τα οποία δεν έχουν θερμομόνωση, κτίρια τυπικά (των οποίων η χρήση και η μορφή επαναλαμβάνονται π.χ. σχολεία) που μπορούν να λειτουργήσουν ως πρότυπα σε κάθε Δήμο καθώς και κτίρια ιδιαίτερης τοπικής ή άλλης σημασίας, αποτελούν προτεραιότητα για την επίτευξη των στόχων του Προγράμματος. Για τη βελτίωση της υφιστάμενης ενεργειακής απόδοσης των κτιρίων, με συνέπεια την εξοικονόμηση ενέργειας, υπάρχουν τεχνολογικές δυνατότητες που αφορούν στη βελτίωση του κτιριακού κελύφους και του μικροκλίματος, στις ηλεκτρομηχανολογικές εγκαταστάσεις θέρμανσης/ ψύξης/ αερισμού, στο σύστημα φωτισμού και στη συνολική ενεργειακή διαχείριση. Η ένταξη τεχνολογιών ανανεώσιμων πηγών ενέργειας στα κτίρια είτε για την κάλυψη των φορτίων θέρμανσης/ψύξης είτε για ηλεκτροπαραγωγή δεν επιδοτείται ως επέμβαση από το παρόν πρόγραμμα. Παρεμβάσεις που αφορούν στο μικροκλίμα ενός κτιρίου μπορεί να γίνουν στο πλαίσιο των Δράσεων του Άξονα 2 (Δράσεις της κατηγορίας 2.2.2). Μια ολοκληρωμένη ενεργειακή αναβάθμιση του κτιρίου στοχεύει: 1. σε εξοικονόμηση 30% σε σχέση με τη σημερινή κατάσταση και 2. στο να πληρεί τις ενεργειακές προδιαγραφές της ισχύουσας νομοθεσίας για την ενεργειακή απόδοση των κτιρίων ΠΕΡΙΕΧΟΜΕΝΑ ΥΠΟΒΑΛΟΜΕΝΗΣ ΕΝΕΡΓΕΙΑΚΗΣ ΜΕΛΕΤΗΣ ΚΤΙΡΙΟΥ Με την υποβολή του ΣΧΥ απαιτείται για κάθε κτίριο ενεργειακή μελέτη (σε επίπεδο προμελέτης), η οποία θα περιλαμβάνει: α) καταγραφή και ανάλυση των ενεργειακών χαρακτηριστικών του κτιρίου (βλ. πίνακες έντυπα Σχεδίου Υλοποίησης και Ενεργειακής Επιθεώρησης Κτιρίων), από την οποία και θα προκύπτουν συμπεράσματα ως προς τις ανάγκες και τις προτεραιότητες- των ενεργειακών παρεμβάσεων β) περιγραφή των προτεινόμενων τεχνολογικών παρεμβάσεων εξοικονόμησης ενέργειας και εκτίμηση του οφέλους τους γ) εκτίμηση της εξοικονομούμενης ενέργειας και του περιβαλλοντικού οφέλους (μείωση CO 2 ) από το σύνολο των ενεργειακών παρεμβάσεων και δ) εκτίμηση της οικονομικής αποδοτικότητας της επένδυσης, δίνοντας τουλάχιστον το χρόνο απόσβεσης της επένδυσης και επί μέρους διακριτών παρεμβάσεων (π.χ. με απλή περίοδο αποπληρωμής). Η ενεργειακή μελέτη θα πρέπει να υπογράφεται από τον εκπονήσαντα μελετητή. Ειδικότερα, η ενεργειακή μελέτη θα πρέπει να περιλαμβάνει τα ακόλουθα: Α1. Καταγραφή των ενεργειακών χαρακτηριστικών του κτιρίου: Συνολική ετήσια κατανάλωση ενέργειας και καυσίμου (ηλεκτρική ενέργεια, πετρέλαιο, φυσικό αέριο κ.ά.) τουλάχιστον του τελευταίου έτους Περιγραφή των υφιστάμενων συστημάτων θέρμανσης/ψύξης/αερισμού του κτιρίου, με τα ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.6

7 στοιχεία που αναφέρονται στο έντυπο ενεργειακής καταγραφής. Καταγραφή των ηλεκτρικών φορτίων και της συνολικής ισχύος του συστήματος φωτισμού και, προαιρετικά των ηλεκτρικών συσκευών και άλλων μηχανημάτων. Αξιολόγηση της συνολικής ενεργειακής κατάστασης του κτιρίου, εντοπισμός των «ευαίσθητων» σημείων και καθορισμός προτεραιοτήτων για την ενεργειακή αναβάθμιση. Α2. Υπολογισμό της υφιστάμενης ενεργειακής κατάστασης του κτιρίου Υπολογισμό της ετήσιας κατανάλωσης τελικής και πρωτογενούς ενέργειας για θέρμανση/ψύξη και φωτισμό και των παραγόμενων εκπομπών διοξειδίου του άνθρακα (βλ. ΠΑΡΑΡΤΗΜΑ 5). Η κατανάλωση τελικής ενέργειας για θέρμανση και ψύξη προκύπτει από την υπολογιζόμενη ενεργειακή ζήτηση στην υφιστάμενη (πριν τις προτεινόμενες παρεμβάσεις) και το βαθμό απόδοσης του συστήματος θέρμανσης/ψύξης. Η ζήτηση υπολογίζεται από μεθοδολογία και λογισμικά, τα οποία λαμβάνουν υπόψη τα ηλιακά και τα εσωτερικά θερμικά κέρδη/φορτία και τις θερμικές απώλειες/φορτία του κτιριακού κελύφους με βήμα υπολογισμού ίσο ή μικρότερο του μήνα. Παραδοχές για τον υπολογισμό δίνονται στο ΠΑΡΑΡΤΗΜΑ 5). Αναγωγή της συνολικής ετήσιας κατανάλωσης ενέργειας (τελικής και πρωτογενούς) σε μονάδα επιφάνειας κλιματιζόμενου (θερμαινόμενου/ψυχόμενου) χώρου (kwh/m 2 ) Β. Περιγραφή και τεκμηρίωση προτεινόμενων τεχνολογιών Περιγραφή κάθε διακριτής τεχνολογίας που προτείνεται να εφαρμοστεί στο κτίριο για την ενεργειακή αναβάθμιση του κτιριακού κελύφους, των Η/Μ εγκαταστάσεων και του συστήματος φυσικού/τεχνητού φωτισμού και την ενεργειακή διαχείριση. Εκτίμηση του ποσοτικού και ποιοτικού οφέλους από την εφαρμογή της καθεμιάς από τις προτεινόμενες τεχνικές παρεμβάσεις ή και από το συνδυασμό τους. Η ποσοτική εκτίμηση θα γίνεται με προσομοίωση ή υπολογισμό. Το ποιοτικό όφελος μπορεί να προκύπτει από τη βελτίωση των εσωκλιματικών συνθηκών θερμικής άνεσης μέσα στους χώρους (π.χ. μείωση των εσωτερικών θερμοκρασιών κατά τις θερμές περιόδους), βελτίωση των συνθηκών αερισμού, κ.ά., καθώς και από τη βελτίωση των μικροκλιματικών συνθηκών (συνέργεια με τη δράση 2.2). Γ. Εκτίμηση των αποτελεσμάτων της προτεινόμενης παρέμβασης Με τη χρήση της ίδιας μεθοδολογίας και λογισμικών της προηγούμενης παραγράφου, εκτίμηση της προκύπτουσας ετήσιας κατανάλωσης τελικής και πρωτογενούς ενέργειας για θέρμανση/ψύξη και φωτισμό και των παραγόμενων εκπομπών διοξειδίου του άνθρακα με την εφαρμογή του συνόλου των προτεινόμενων επεμβάσεων. Αναγωγή της συνολικής ετήσιας κατανάλωσης ενέργειας (τελικής και πρωτογενούς) σε μονάδα επιφάνειας κλιματιζόμενου (θερμαινόμενου/ψυχόμενου) χώρου (kwh/m 2 ). Εκτίμηση της συνολικής ετήσιας εξοικονομούμενης πρωτογενούς ενέργειας (kwh) από το σύνολο των προτεινόμενων επεμβάσεων και αναγωγή σε τετραγωνικό μέτρο κλιματιζόμένου χώρου (kwh/m 2 ). Δ. Εκτίμηση της οικονομικής αποδοτικότητας της επέμβασης Υπολογισμό του λόγου της συνολικής ετήσιας εξοικονομούμενης πρωτογενούς ενέργειας προς το συνολικό κόστος των παρεμβάσεων (kwh/ ). ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.7

8 ΤΕΧΝΙΚΕΣ ΠΑΡΕΜΒΑΣΕΙΣ Οι επεμβάσεις βελτίωσης της ενεργειακής απόδοσης μπορεί να αφορούν: ΔΡΑΣΗ 1.1 Ενεργειακή αναβάθμιση του κτιριακού κελύφους ΕΝΕΡΓΕΙΑ Προσθήκη θερμομόνωσης Η προσθήκη θερμομόνωσης αφορά στους τοίχους, στις οροφές και στα δάπεδα (σε επαφή με το εξωτερικό περιβάλλον, π.χ. επαφή με pilotis). Η θερμομόνωση, εν γένει θα πρέπει να είναι εξωτερική, ώστε να αξιοποιείται η θερμική μάζα στο εσωτερικό των χώρων, να τοποθετείται έτσι ώστε να ελαχιστοποιούνται οι θερμογέφυρες (μόνωση τοιχοποιίας και φέροντος οργανισμού) και θα πρέπει να καλύπτει τουλάχιστον τις απαιτήσεις για νέα κτίρια (στο σύνολό τους και στα επί μέρους δομικά στοιχεία τους) στην συγκεκριμένη κλιματική ζώνη σύμφωνα με την ισχύουσα νομοθεσία. Η προσθήκη θερμομόνωσης αφορά κυρίως κτίρια κατασκευασμένα μέχρι το 1980, τα οποία δε φέρουν καθόλου θερμομόνωση στα δομικά τους στοιχεία. Σε κτίρια που έχουν μόνωση (κτίρια κατασκευασμένα μετά το 1980), ή στα οποία έχει γίνει μερική προσθήκη θερμομόνωσης, αλλά κρίνεται ότι η θερμομόνωση είναι ανεπαρκής, είναι δυνατόν η επέμβαση να αφορά μόνο στα ευαίσθητα σημεία του κτιρίου (π.χ. μόνωση φέροντος οργανισμού για κάλυψη των θερμογεφυρών, πρόσθετη μόνωση οροφής) και οπωσδήποτε να τεκμηριώνεται από την ενεργειακή επιθεώρηση και την ενεργειακή μελέτη. Σε ειδικές περιπτώσεις όπου η εξωτερική μόνωση δεν είναι δυνατή για κατασκευαστικούς λόγους (π.χ. σε στέγες, σε τοιχοποιίες με επικάλυψη συγκεκριμένης αισθητικής κοκ) μπορεί να τοποθετηθεί εναλλακτικά εσωτερική μόνωση. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 10-40% εξοικονόμηση ενέργειας για θέρμανση. ΕΝΕΡΓΕΙΑ Αντικατάσταση παλαιών παραθύρων, θυρών και κουφωμάτων Εφ όσον προκύπτει από την εργειακή επιθεώρηση/καταγραφή του κτιρίου, ότι τα παράθυρα, οι θύρες και τα κουφώματα είναι χαμηλής ενεργειακής απόδοσης, συνιστάται η αντικατάστασή τους από νέα ενεργειακά αποδοτικά. Εν γένει κουφώματα σιδερένια, παλαιάς κατασκευής ή χαμηλής αεροστεγανότητας θα πρέπει να αντικαθιστώνται από θερμομονωτικά κουφώματα με πιστοποιημένες ιδιότητες. Επίσης σε περίπτωση που τα υπάρχοντα κουφώματα είναι ενεργειακώς αποδοτικά, αλλά με κακή συναρμογή (και παρουσιάζουν σημαντικές θερμικές απώλειες λόγω διείσδυσης του αέρα), μπορούν να προβλεφθούν επεμβάσεις αεροστεγάνωσης τους. Αντικατάσταση θυρών μπορεί να γίνει εφ όσον από την ενεργειακή επιθεώρηση προκύπτει ότι παρουσιάζουν κακές θερμικές ιδιότητες. Οι μονοί υαλοπίνακες θα πρέπει να αντικαθιστώνται από διπλούς. Εφ όσον προκύπτει τεκμηριωμένη ανάγκη ή σημαντικό όφελος (από την ενεργειακή μελέτη του κτιρίου) και τεκμηριώνεται και η οικονομική απόδοση, μπορεί να τοποθετηθούν υαλοπίνακες ειδικής κατηγορίας (π.χ. επιλεκτικοί, low-e, ανακλαστικοί). Τα νέα παράθυρα θα πρέπει να πληρούν τις απαιτούμενες θερμικές ιδιότητες ανά κλιματική ζώνη σύμφωνα με την τρέχουσα νομοθεσία για νέα κτίρια. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 10-20% εξοικονόμηση ενέργειας για θέρμανση. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.8

9 ΕΝΕΡΓΕΙΑ Φύτευση δωμάτων/στεγών Η φύτευση θα πρέπει να καλύπτει τουλάχιστον το 60% της οροφής. Η εφαρμογή της φυτεμένης οροφής θα περιλαμβάνει όλες τις απαραίτητες κατασκευαστικές λεπτομέρειες και εργασίες (στεγανοποίηση με διπλή στεγάνωση, αποστραγγιστικό στρώμα, κηπευτικό στρώμα, φυτά και σύστημα άρδευσης). Σε περίπτωση που χρησιμοποιούνται φυτεμένα δώματα εκτατικού τύπου ή το αποστραγγιστικό στρώμα είναι κροκάλες, θα πρέπει να έχει προηγηθεί στατικός έλεγχος του δώματος, ιδιαίτερα για κατασκευές προ του Θα πρέπει να δίνεται και μια (απλή) μελέτη πρόβλεψης άρδευσης του φυτεμένου χώρου και να τεκμηριώνεται η ελαχιστοποίηση της κατανάλωσης νερού. Κατά την υποβολή του φακέλου της πρότασης θα πρέπει να περιγραφεί τουλάχιστον συνοπτικά ο τύπος της κατασκευής και της φύτευσης και να δοθούν ενδεικτικές κατασκευαστικές λεπτομέρειες της προτεινόμενης κατασκευής. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 20% εξοικονόμηση ενέργειας για ψύξη στον υποκείμενο όροφο του κτιρίου. ΕΝΕΡΓΕΙΑ Χρήση ειδικών επιχρισμάτων («ψυχρών» υλικών) σε οροφές και όψεις Τα ψυχρά υλικά είναι κατ εξοχήν επιστρώσεις με υψηλή ανακλαστικότητα στο ηλιακό φάσμα και υψηλό συντελεστή θερμικής εκπομπής. Βασική τους ιδιότητα είναι η ανάκλαση της προσπίπτουσας ηλιακής ακτινοβολίας με αποτέλεσμα τη μείωση της επιφανειακής θερμοκρασίας των δομικών στοιχείων. Η ιδιότητα αυτή είναι σημαντική για τη μείωση των ψυκτικών φορτίων και των εσωτερικών θερμοκρασιών των χώρων το καλοκαίρι. Η απόδοση των «ψυχρών» υλικών αυξάνεται, συγκριτικά με ένα συμβατικό υλικό επίστρωσης, όσο πιο σκούρο είναι το χρώμα του. Ως ψυχρά υλικά συμπεριφέρονται και τα ανοιχτόχρωμα υλικά, τα οποία προσεγγίζουν το λευκό. Η χρήση ειδικών «ψυχρών» υλικών συνιστάται: Σε οροφές, οι οποίες είναι ήδη θερμομονωμένες ή σε οροφές στις οποίες δεν είναι δυνατή η προσθήκη θερμομόνωσης (θα πρέπει να τεκμηριώνεται) ή Σε οροφές όπου προστίθεται θερμομόνωση και τα «ψυχρά υλικά» τοποθετούνται για συμπληρωματικό όφελος Σε οροφές ή σημεία οροφών όπου (για τεχνικούς, οικονομικούς ή και άλλους λόγους) δεν κρίνεται σκόπιμη η φύτευση Όταν η επιφάνεια εφαρμογής των ψυχρών υλικών είναι ασκίαστη κατά το μεγαλύτερο μέρος της ημέρας τους μήνες Ιούνιο-Σεπτέμβριο Όταν το εν λόγω κτίριο παρουσιάζει σημαντικά υψηλά ψυκτικά φορτία, σε σχέση με τα φορτία θέρμανσης Για εφαρμογή σε τοίχους, όταν η προσθήκη μόνωσης δεν αποτελεί ενδεδειγμένη λύση, είτε για κατασκευαστικούς λόγους είτε λόγω μεγάλων ψυκτικών φορτίων Θα πρέπει, σε κάθε περίπτωση, να τεκμηριώνεται από την ενεργειακή μελέτη και από το κόστος, ότι η επένδυση είναι οικονομικά αποδοτική. Επί πλέον, θα πρέπει να υπάρξει πρόβλεψη επανεπάλειψης της επιφάνειας, ιδιαίτερα για οριζόντιες επιφάνειες, με «ψυχρό» επίχρισμα, κάθε 3-4 χρόνια. Κατά την υποβολή του Φακέλου της πρότασης θα πρέπει να περιγραφούν οι θερμικές και οπτικές ιδιότητες των προτεινόμενων υλικών. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 10-20% εξοικονόμηση ενέργειας για ψύξη σε παρακείμενους χώρους ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ 1 1.9

10 ΕΝΕΡΓΕΙΑ Εγκατάσταση εξωτερικών σκιάστρων Τα εξωτερικά σκίαστρα, ως μέθοδος βελτίωσης της ενεργειακής απόδοσης ενός κτιρίου, εφαρμόζονται σε προσανατολισμούς με μεγάλη θερμική επιβάρυνση λόγω ηλιασμού. Τα σκίαστρα μπορεί να είναι σταθερά ή/και κινητά, διαφόρων μορφών (π.χ. στέγαστρα, περσίδες), να είναι συμπαγή ή διάτρητα. Συνιστώνται οριζόντια σε νότιους, νοτιοανατολικούς και νοτιοδυτικούς προσανατολισμούς (π.χ. με βέλτιστο μήκος 0,80-1,00 m για τυπικό νότιο παράθυρο στην περιοχή της Αθήνας), ώστε να μην εμποδίζεται ο χειμερινός ηλιασμός. Σε δυτικούς και ανατολικούς προσανατολισμούς συνιστώνται σκίαστρα κατακόρυφου τύπου. Έμφαση πρέπει να δοθεί στη διαστασιολόγηση των σκιάστρων, ώστε να προστατεύουν το κτίριο από την ηλιακή ακτινοβολία το καλοκαίρι, αλλά να επιτρέπουν την είσοδό της στο κτίριο το χειμώνα. Θα πρέπει να εξετάζεται και το θέμα του φυσικού φωτισμού ώστε να εξασφαλίζεται επάρκεια και προστασία από θάμβωση (ένα σκίαστρο μπορεί να λειτουργήσει και ως ενισχυτικό του φυσικού φωτισμού και ως ανακλαστική επιφάνεια για αποφυγή θάμβωσης, αρκεί να έχει κατάλληλες αναλογίες, θέση και οπτικές ιδιότητες). Τα σκίαστρα μπορούν να συνδυαστούν με φύτευση (π.χ. πέργκολες). Στην περίπτωση αυτή πρέπει να παρουσιάζεται η επιλογή των φυτών. Η ανάγκη για την τοποθέτηση των σκιάστρων πρέπει να τεκμηριώνεται από την ενεργειακή επιθεώρηση και μελέτη. Σε περίπτωση αντικατάστασης υφιστάμενου συστήματος σκίασης θα δοθεί προτεραιότητα σε έργα όπου προβλέπεται η επανάχρηση/αξιοποίηση/ανακύκλωση του παλαιού συστήματος. Επί πλέον μπορεί η τεκμηρίωση της επιλογής των σκιάστρων να λαμβάνει υπόψη τον κύκλο ζωής τους π.χ. κόστος συντήρησης και καθαρισμού και ενσωματωμένης ενέργειας. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ : 20-30% εξοικονόμηση ενέργειας για ψύξη. ΕΝΕΡΓΕΙΑ Φυσικός/Νυχτερινός Αερισμός Με την εφαρμογή του αερισμού, ιδιαίτερα κατά τις ενδιάμεσες περιόδους του έτους (Απρίλιος- Μάιος και Σεπτέμβριος-Οκτώβριος) και τις βραδινές ώρες κατά τη διάρκεια του καλοκαιριού, μπορεί να επιτευχθεί εξοικονόμηση ενέργειας της τάξεως του 10% - 15% χωρίς καμία επιπλέον οικονομική επιβάρυνση εγκατάστασης εξοπλισμού. Εάν ο φυσικός αερισμός δεν μπορεί να επιτευχθεί επαρκώς με φυσικό τρόπο, συνιστάται η χρήση μηχανικού ή και υβριδικού αερισμού (βλ και 1.2.5). Ο επαρκής φυσικός αερισμός επιτυγχάνεται με κατάλληλα τοποθετημένα και διαστασιολογημένα ανοίγματα. Με αυτά εξασφαλίζεται διαμπερής ή κατακόρυφος αερισμός τις επιθυμητές εποχές και ώρες του έτους. Για το διαμπερή αερισμό μπορούν να χρησιμοποιηθούν παράθυρα ή τμήματα παραθύρων, φεγγίτες ή θυρίδες εισόδου και εξόδου του αέρα. Συμπληρωματικά για την επίτευξη του κατακόρυφου αερισμού (φαινόμενο φυσικού ελκυσμού), μπορούν να χρησιμοποιηθούν ανοίγματα στην οροφή ή σε απολήξεις κλιμακοστασίων ή και καμινάδες αερισμού (αιολικές ή ηλιακές καμινάδες). Στην ενεργειακή μελέτη θα πρέπει να αναφέρεται η παροχή νωπού αέρα (αλλαγές αέρα ανά ώρα ή κυβικά μέτρα ανά ώρα) καθώς και ποια ανοίγματα συνεισφέρουν στο φυσικό αερισμό, με ποιο τρόπο θα επιτυγχάνεται η επιθυμητή λειτουργία τους καθώς και η μείωση, με τον τρόπο αυτό, της απαιτούμενης ή καταναλισκόμενης ενέργειας. Η λειτουργία του συστήματος φυσικού αερισμού συνιστάται να γίνεται αυτόματα, με κατάλληλα συστήματα ελέγχου της λειτουργίας των ανοιγμάτων, τα οποία μπορούν και να συνδέονται με το σύστημα ενεργειακής διαχείρισης του κτιρίου (BEMS) εφ όσον υπάρχει ή προβλέπεται να εγκατασταθεί στο κτίριο (βλ ). ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

11 Εφ όσον τεκμηριώνεται από την ενεργειακή μελέτη η διάνοιξη ανοιγμάτων αερισμού, αυτά είναι επιλέξιμα στο έργο. Εφ όσον ο φυσικός αερισμός είναι δυνατός χωρίς κατασκευαστικές παρεμβάσεις, η εξασφάλισή του, ιδιαίτερα τις νυχτερινές ώρες και σε συνδυασμό με κατάλληλο σύστημα ενεργειακής διαχείρισης, αποτελεί ενισχυτικό σημείο για την αξιολόγηση του φακέλου της πρότασης. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ : 10-15% εξοικονόμηση ενέργειας για ψύξη. ΕΝΕΡΓΕΙΑ Εγκατάσταση/ενσωμάτωση παθητικών ηλιακών συστημάτων Παθητικά ηλιακά συστήματα μπορούν να ενσωματωθούν κατόπιν μελέτης σε νότιες όψεις κτιρίων, οι οποίες δεν σκιάζονται κατά τη διάρκεια της περιόδου θέρμανσης. Παθητικά ηλιακά συστήματα μπορεί να είναι θερμοκήπια, θερμοσιφωνικά πανέλα, τοίχοι μάζας, τοίχοι Trombe, τοίχοι νερού κοκ. Για την περίπτωση προσθήκης θερμοκηπίου σε υφιστάμενο κτίριο θα πρέπει να υπάρχει είτε σχετική οικοδομική άδεια (τροποποίηση) είτε βεβαίωση ότι με την προσθήκη δεν θα υπάρχει υπέρβαση στους συντελεστές δόμησης, κάλυψης κ.ο.κ. Θα πρέπει επίσης να τεκμηριώνεται/περιγράφεται ο έλεγχος της λειτουργίας των συστημάτων τη θερινή περίοδο για την αποφυγή υπερθέρμανσης των χώρων, όπως προβλεπόμενα συστήματα σκίασης, έλεγχος λειτουργίας τους, κλπ. Η εφαρμογή παθητικών ηλιακών συστημάτων συνιστάται κυρίως στην Κλιματική Ζώνη Γ του Κανονισμού Θερμομόνωσης ή στις Κλιματικές Ζώνες Γ και Δ του ΚΕΝΑΚ (ν. 3661/08). ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 10-15% εξοικονόμηση ενέργειας για θέρμανση. ΔΡΑΣΗ Ενεργειακή αναβάθμιση των Η/Μ εγκαταστάσεων Η ενεργειακή αναβάθμιση των Η/Μ εγκαταστάσεων μπορεί να αποτελέσει αντικείμενο έργου βελτίωσης της ενεργειακής απόδοσης ενός υφιστάμένου κτιρίου, εφόσον συντρέχει τουλάχιστον μια συνθήκη από τις ακόλουθες: η παρέμβαση συνοδεύει και συμπληρώνει μια παρέμβαση ενεργειακής αναβάθμισης του κτιριακού κελύφους (Δράση 1.1) ή το κτιριακό κέλυφος πληροί τις προδιαγραφές της ισχύουσας νομοθεσίας για νέα κτίρια ή προκύπτει από την ενεργειακή μελέτη, ότι το κτίριο δεν παρουσιάζει σημαντικές δυνατότητες βελτίωσης από παρεμβάσεις στο κέλυφος ή τεκμηριώνεται ότι είναι αδύνατη η παρέμβαση για ενεργειακή αναβάθμιση του κτιριακού κελύφους. Εν γένει θα πρέπει το κόστος των παρεμβάσεων στις Η/Μ εγκαταστάσεις να είναι να είναι τέτοιο ώστε ο χρόνος απόσβεσης (απλή περίοδος αποπληρωμής) να μην ξεπερνά τα 5 έτη. Σε κάθε περίπτωση τα συστήματα που θα χρησιμοποιηθούν θα πρέπει να πληρούν τις απαιτήσεις της ισχύουσας νομοθεσίας για νέα κτίρια και οι συσκευές (π.χ. κλιματιστικά) να είναι τουλάχιστον ενεργειακής κατηγορίας Α. Οι παρεμβάσεις για την αναβάθμιση των Η/Μ εγκαταστάσεων μπορεί να αφορούν: ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

12 ΕΝΕΡΓΕΙΑ Αναβάθμιση του συστήματος κεντρικής θέρμανσης Προτεινόμενες τεχνικές παρεμβάσεις είναι (ενδεικτικά): Θερμομόνωση της κεντρικής στήλης της θέρμανσης Θερμοστατικές βαλβίδες σωμάτων και ακριβείς θερμοστάτες χώρου ή σύστημα αντιστάθμισης Αντικατάσταση παλαιών καυστήρων και λεβήτων με νέους υψηλής απόδοσης (πετρελαίου ή φυσικού αερίου) Αντικατάσταση συστήματος θέρμανσης πετρελαίου με φυσικό αέριο, όπου υπάρχει δυνατότητα σύνδεσης με δίκτυο ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 10-15% εξοικονόμηση ενέργειας για θέρμανση. ΕΝΕΡΓΕΙΑ Αναβάθμιση συστήματος κλιματισμού Προτεινόμενες τεχνικές παρεμβάσεις είναι (ενδεικτικά): Αντικατάσταση αυτόνομων συστημάτων κλιματισμού (split) με κεντρικό σύστημα, το οποίο θα μπορεί να λειτουργεί και σε free cooling mode Εγκατάσταση εναλλακτών θερμότητας στα κανάλια απόρριψης και εισαγωγής αέρα εφόσον αυτά βρίσκονται το ένα κοντά στο άλλο Εγκατάσταση εναλλακτών θερμότητας στις αντλίες θερμότητας για την παραγωγή ζεστού νερού χρήσης Εγκατάσταση υδρόψυκτων ψυκτών, όπου υπάρχει διαθεσιμότητα νερού Εγκατάσταση γεωθερμικών αντλιών θερμότητας (εναλλάκτες εδάφους-αέρα) Η παρέμβαση αυτή μπορεί να γίνει εφόσον συνδυαστεί με εγκατάσταση νέου κατάλληλου συστήματος κλιματισμού και εφ όσον το συνολικό κόστος της εγκατάστασης κρίνεται οικονομικά συμφέρον. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 20-40% εξοικονόμηση ενέργειας. ΕΝΕΡΓΕΙΑ Αναβάθμιση στους κυκλοφορητές - κινητήρες Η χρήση νέας τεχνολογίας κυκλοφορητών και κινητήρων υψηλής απόδοσης μπορεί να επιφέρει μείωση της ετήσιας χρήσης ηλεκτρικής ενέργειας από τους κυκλοφορητές κατά 60%. Στην περίπτωση που ο σύγχρονος κινητήρας συνδυαστεί με μια βελτιωμένη φτερωτή, πράγμα εφικτό από τις υψηλές ταχύτητες περιστροφής των κινητήρων υψηλής απόδοσης, η υδραυλική αποδοτικότητα μπορεί να αυξηθεί από 35% έως 60%. Με το συνδυασμό αυτών των δύο μέτρων, οι κυκλοφορητές υψηλής απόδοσης επιτυγχάνουν εξοικονόμηση ενέργειας περίπου 40%, σε σχέση με το 5-25% των ασύγχρονων κινητήρων. Επιπλέον, με την χρήση ρυθμιστών στροφών (inverter), σε συμβατικούς κινητήρες ισχύος μεγαλύτερης των 500W, όπως στους ανεμιστήρες των ΚΚΜ μπορεί να επιτευχθεί πρόσθετη εξοικονόμηση ενέργειας μέχρι 25% ανάλογα την περίπτωση και τις συνθήκες λειτουργίας. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 35-60% εξοικονόμηση ενέργειας. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

13 ΕΝΕΡΓΕΙΑ Μηχανικός αερισμός (free cooling) Με την εφαρμογή του αερισμού είτε μηχανικού είτε φυσικού κατά τις ενδιάμεσες περιόδους (Απρίλιος-Μάιος και Σεπτέμβριος-Οκτώβριος) και κατά τη διάρκεια του καλοκαιριού τις βραδινές ώρες, μπορεί να επιτευχθεί σημαντική εξοικονόμηση ενέργειας χωρίς επιπλέον οικονομική επιβάρυνση εγκατάστασης εξοπλισμού, παρά μόνο το κόστος λειτουργίας των ανεμιστήρων. Στα περισσότερα δημοτικά κτίρια ο μηχανικός αερισμός συνιστάται για τον πλήρη έλεγχο της λειτουργίας του αερισμού, ο οποίος με φυσικό τρόπο μπορεί να είναι ιδιαίτερα ευαίσθητος σε θέματα λειτουργικά, όπως το άνοιγμα και το κλείσιμο παραθύρων, φεγγιτών κ.ο.κ. Ο μηχανικός αερισμός, μπορεί να γίνει είτε μέσω του κεντρικού συστήματος κλιματισμού σε free cooling mode, με την κατάλληλη ρύθμιση είτε μέσω υφισταμένων αεραγωγών ή και απλών ανεμιστήρων εισαγωγής και απαγωγής αέρα στους χώρους. Η λειτουργία του συστήματος μηχανικού αερισμού συνιστάται να γίνεται αυτόματα (π.χ. με χρονοδιακόπτη ή με θερμοστάτη) κατά προτίμηση μέσω του συστήματος ενεργειακής διαχείρισης του κτιρίου (BEMS) εφ όσον υπάρχει ή εγκατασταθεί στο κτίριο. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 10-15% εξοικονόμηση ενέργειας για ψύξη. ΕΝΕΡΓΕΙΑ Υβριδικός αερισμός με ανεμιστήρες οροφής Συμπληρωματικά του συστήματος φυσικού ή μηχανικού αερισμού συνιστάται η εγκατάσταση ανεμιστήρων οροφής. Με τον τρόπο αυτό ανεβαίνει το θερμοκρασιακό όριο θερμικής άνεσης, καθώς η μεταφορά θερμότητας από το ανθρώπινο σώμα μέσω του δημιουργούμενου ρεύματος. αντιστοιχεί σε 3-4 βαθμούς χαμηλότερη «αισθητή» θερμοκρασία. Σε ένα κτίριο με την κατάλληλη θερμική και ηλιακή προστασία, η θερμοκρασία άνεσης με τη χρήση ανεμιστήρων οροφής μπορεί να φτάσει και τους ο C. Για κάθε βαθμό αύξησης του θερμοστάτη έχουμε εξοικονόμηση ενέργειας της τάξης του 7%. Έτσι, συνέπεια της χρήσης ανεμιστήρων οροφής είναι η χρονική μείωση της χρήσης και η ενεργειακά αποδοτική λειτουργία του κλιματιστικού συστήματος Η παρέμβαση αυτή ενδείκνυται ιδιαίτερα, όταν δεν προβλέπεται σύστημα κλιματισμού ή συνδυάζεται με απομάκρυνση των split unit κλιματιστικών και με την παράλληλη ύπαρξη συστημάτων φυσικού ή μηχανικού αερισμού στο χώρο. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: 20-30% εξοικονόμηση ενέργειας για ψύξη. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

14 ΔΡΑΣΗ 1.3. Αναβάθμιση του συστήματος φυσικού/τεχνητού φωτισμού Επιλέξιμη στο έργο είναι η συνολική αναβάθμιση του συστήματος φωτισμού του κτιρίου εκτός της αντικατάστασης λαμπτήρων. Η αναβάθμιση αυτή μπορεί αφορά τόσο το φυσικό όσο και τον τεχνητό φωτισμό. Στόχος του σχεδιασμού των συστημάτων φωτισμού είναι η εξασφάλιση οπτικής άνεσης, μέσω: της παροχής της απαιτούμενης ποσότητας φωτισμού, η οποία καθορίζεται από Διεθνή Πρότυπα, βάσει της χρήσης και των λειτουργικών απαιτήσεων κάθε χώρου, της ποιότητας του φωτισμού, η οποία εξασφαλίζεται με καλή κατανομή και αποφυγή φαινομένων θάμβωσης, κατάλληλη χρωματική απόδοση και χρώμα φωτισμού, ανάδειξη στοιχείων χώρου, κατεύθυνση φωτισμού και δημιουργία κατάλληλων αντιθέσεων (contrast) κλπ. ΕΚΤΙΜΩΜΕΝΟ ΑΝΑΜΕΝΟΜΕΝΟ ΟΦΕΛΟΣ: ως και 30% εξοικονόμηση ενέργειας. ΕΝΕΡΓΕΙΑ Φυσικός φωτισμός Για την αξιοποίηση του φυσικού φωτισμού προς όφελος του κτιρίου με στόχο την επίτευξη οπτικής άνεσης θα πρέπει, μέσω των κατάλληλων συστημάτων και τεχνικών, να εξασφαλίζεται στους εσωτερικούς λειτουργικούς χώρους επαρκής ποσότητα (στάθμη φωτισμού), αλλά και ομαλή κατανομή, ώστε να αποφεύγονται έντονες διαφοροποιήσεις της στάθμης, οι οποίες προκαλούν φαινόμενο «θάμβωσης». Τόσο η επάρκεια όσο και η κατανομή του φωτισμού εξαρτώνται από τα γεωμετρικά στοιχεία του χώρου και των ανοιγμάτων, αλλά και από τα φωτομετρικά χαρακτηριστικά των αδιαφανών επιφανειών (χρώμα/υφή) και των υαλοπινάκων (φωτοδιαπερατότητα/ανακλαστικότητα). Σύστημα φυσικού φωτισμού νοείται το σύνολο: Υαλοπίνακας ή άλλο φωτοδιαπερατό στοιχείο Πλαίσιο Διάταξη σκιασμού (είτε δομικό στοιχείο είτε άλλο) Τα συστήματα φυσικού φωτισμού διακρίνονται στις εξής τέσσερις μεγάλες κατηγορίες: ανοίγματα στην κατακόρυφη τοιχοποιία, ανοίγματα οροφής, αίθρια και φωταγωγοί. Αντίστοιχα, οι διάφορες τεχνικές εφαρμοζόμενες στο σύστημα ή και στον εσωτερικό χώρο αυξάνουν την απόδοση του συστήματος και βελτιώνουν τις συνθήκες οπτικής άνεσης. Τεχνικές βελτίωσης του φυσικού φωτισμού είναι: Ειδικοί Υαλοπίνακες Πρισματικά φωτοδιαπερατά υλικά Διαφανή μονωτικά υλικά Ράφια φωτισμού-ανακλαστήρες, περσίδες Εσωτερική διαμόρφωση του χώρου, χρώματα, διάνοιξη εσωτερικών ανοιγμάτων κ.ο.κ. Εφ όσον υπάρχει δυνατότητα και με μελέτη που να τεκμηριώνει τα οφέλη, μπορούν να εφαρμοστούν τέτοιες τεχνικές για βελτίωση των συνθηκών του φυσικού φωτισμού. Επιλέξιμες τεχνολογίες αποτελούν: Υαλοπίνακες Ανακλαστήρες/περσίδες, κινητά εξωτερικά συστήματα προστασίας ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

15 Αισθητήρες σύζευξης τεχνητού /φυσικού φωτισμού Για τη βελτίωση των συνθηκών φυσικού φωτισμού απαιτείται προμελέτη με περιγραφή όλων των προτεινόμενων παρεμβάσεων και το εκτιμώμενο όφελος. ΕΝΕΡΓΕΙΑ Τεχνητός φωτισμός Στα σύγχρονα κτίρια παρατηρείται συχνά το φαινόμενο της υπερδιαστασιολόγησης των συστημάτων τεχνητού φωτισμού με σκοπό κυρίως την πρόληψη προβλημάτων που προκύπτουν από ανεπαρκείς μελέτες (ή και παντελή έλλειψη μελέτης). Αυτό το φαινόμενο, σε συνδυασμό με τη χρήση πεπερασμένης ή συμβατικής τεχνολογίας στις εγκαταστάσεις φωτισμού, οδηγεί σε υψηλή κατανάλωση ηλεκτρικής ενέργειας για τη λειτουργία των συστημάτων του τεχνητού φωτισμού, με μη ικανοποιητικά αποτελέσματα ως προς την οπτική ποιότητα του χώρου και την οπτική άνεση. Στόχος, συνεπώς, της μελέτης αναβάθμισης του τεχνητού φωτισμού είναι η μείωση της υπερκατανάλωσης ενέργειας με ταυτόχρονη βελτίωση των συνθηκών οπτικής άνεσης. Για το λόγο αυτό θα πρέπει να μελετηθούν: η δυνατότητα αξιοποίησης του φυσικού φωτισμού η χρήση ενεργειακά αποδοτικών λαμπτήρων (δεν επιδοτούνται, είναι υποχρεωτικό μέτρο, αλλά εντάσσονται στη μελέτη) η χρήση κατάλληλων φωτιστικών σωμάτων υψηλής απόδοσης η εγκατάσταση κατάλληλων συσκευών σύνδεσης (χρήση ηλεκτρονικών στραγγαλιστικών διατάξεων) η εγκατάσταση συστημάτων ελέγχου, με δυνατότητα σύζευξης τεχνητού/φυσικού φωτισμού Θα πρέπει σε κάθε περίπτωση να υπάρχει μελέτη όπου θα τεκμηριώνεται η οικονομική βιωσιμότητα της επένδυσης (περιλαμβανομένων και των λαμπτήρων) και ο χρόνος αποπληρωμής να μην ξεπερνά τα 3 έτη. ΔΡΑΣΗ 1.4. Εγκατάσταση συστήματος ενεργειακής διαχείρισης (BEMS) Η εγκατάσταση συστήματος ενεργειακής διαχείρισης αποτελεί συμπληρωματική και όχι μεμονωμένη παρέμβαση, σε συνδυασμό με άλλα μέτρα βελτίωσης της ενεργειακής απόδοσης ενός κτιρίου. Το πρόγραμμα θα χρηματοδοτήσει την εγκατάσταση συστήματος ενεργειακής διαχείρισης το οποίο δεν θα είναι ιδιαίτερα υψηλού κόστους και θα είναι κατά προτίμηση τυποποιημένο. ΕΝΕΡΓΕΙΑ Σύστημα BEMS Η εγκατάσταση ενός συστήματος ενεργειακής διαχείρισης (Building Energy Management System BEMS) έχει ως σκοπό την επιτήρηση ή και τον αυτόματο έλεγχο των ηλεκτρολογικών και μηχανολογικών εγκαταστάσεων ενός κτιρίου, ώστε να είναι δυνατή η ρύθμιση παραμέτρων και η ανάλυση δεδομένων όλων των εγκαταστάσεων από ένα σταθμό ελέγχου. Παράλληλα, είναι δυνατή η παρακολούθηση και καταγραφή της ενεργειακής συμπεριφοράς των συστημάτων που είναι ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

16 εγκατεστημένα στο κτίριο, καθώς και η δημιουργία αρχείου με στατιστικά στοιχεία. Το σύστημα βασίζεται σε διάφορα πρωτόκολλα επικοινωνίας. Τα σημαντικότερα συστήματα που μπορεί να παρακολουθεί και να ελέγχει ένα σύστημα ενεργειακής διαχείρισης σε ένα κτίριο είναι τα εξής: Συστήματα Κλιματισμού - θέρμανσης Παθητικά συστήματα (αίθρια, αερισμός κλπ.) Ανοίγματα, σκίαστρα κλπ. Εγκατάσταση φωτισμού Συστήματα δροσισμού Ηλεκτρικές καταναλώσεις Ποιότητα αέρα Εγκαταστάσεις ασφαλείας Το σύστημα αποτελείται από ένα Κεντρικό Σταθμό Παρακολούθησης και Ελέγχου, τα αισθητήρια όργανα, τις συσκευές εκτέλεσης εντολών, καθώς και τις συνδετήριες καλωδιώσεις. Ο προγραμματισμός και ο χειρισμός του συστήματος γίνεται μέσω του κεντρικού σταθμού ελέγχου. Σε ορισμένους τομείς, η λειτουργία και η επιλογή διαφόρων καταστάσεων λειτουργίας γίνεται μέσω επιμέρους χειριστηρίων, τα οποία διαθέτουν ανάλογους επιλογείς. ΕΝΕΡΓΕΙΑ Σύστημα παρουσίασης στοιχείων στο κοινό Θα δοθεί προτεραιότητα σε συστήματα BEMS που θα εγκατασταθούν σε μεγάλα κτίρια υψηλής επισκεψιμότητας από το κοινό και θα συνοδεύονται από την παρουσίαση της κατανάλωσης της ενεργειακής απόδοσης του κτιρίου σε οθόνη σε εμφανές σημείο του κτιρίου ώστε να ενημερώνονται και να ευαισθητοποιούνται οι πολίτες. Τα στοιχεία που θα παρουσιάζονται μπορεί να αφορούν περιγραφή των συστημάτων εξοικονόμησης ενέργειας και των οφελών τους, των εσωτερικών συνθηκών, της καταναλισκόμενης και της εξοικονομούμενης ενέργειας και αναλυτικά στοιχεία για την ενεργειακή λειτουργία του κτιρίου σε πραγματικό χρόνο, όπως θα προκύπτουν από το σύστημα ενεργειακής διαχείρισης. ΔΡΑΣΗ 1.5. Ενεργειακή παρακολούθηση/ αποτίμηση ΕΝΕΡΓΕΙΑ Ενεργειακή επιθεώρηση Σε όλα τα κτίρια που θα επιδοτηθούν από το Πρόγραμμα «ΕΞΟΙΚΟΝΟΜΩ» θα πρέπει να γίνει μια ενεργειακή επιθεώρηση τουλάχιστον μετά το πέρας της κατασκευής έργων ενεργειακής αναβάθμισης. Η επιθεώρηση θα γίνει βάσει της προβλεπόμενης από το νόμο 3661/08 διαδικασίας και θα εκδίδεται σχετικό πιστοποιητικό, απ όπου θα προκύπτει και η καταναλισκόμενη ενέργεια και οι παραγόμενες εκπομπές CO 2. Από τα αποτελέσματα της ενεργειακής επιθεώρισης θα προκύψει και ο βαθμός επίτευξης του ενεργειακού-περιβαλλοντικού στόχου των παρεμβάσεων. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

17 ΕΠΙΛΕΞΙΜΕΣ ΔΡΑΣΕΙΣ ΠΟΥ ΕΝΤΑΣΣΟΝΤΑΙ ΣΤΟΝ ΑΞΟΝΑ 2: ΠΑΡΕΜΒΑΣΕΙΣ ΣΕ ΚΟΙΝΟΧΡΗΣΤΟΥΣ ΧΩΡΟΥΣ ΤΟΥ ΑΣΤΙΚΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Οι παρεμβάσεις ενεργειακής αποδοτικότητας σε κοινόχρηστους χώρους αφορούν σε δρόμους, πλατείες, πάρκα και άλλους κοινόχρηστους χώρους των δήμων και, σε ορισμένες περιπτώσεις, στον περιβάλλοντα χώρο δημοτικών κτιρίων και εγκαταστάσεων. Στόχος των παρεμβάσεων είναι η εξοικονόμηση ενέργειας και η βελτίωση του αστικού μικροκλίματος με συνεπαγόμενα ενεργειακά οφέλη σε επίπεδο πόλης. Προτεραιότητα θα δοθεί σε χώρους μεγάλης επισκεψιμότητας ή κυκλοφορίας ανθρώπων, χώρους μέσα σε πυκνοδομημένο αστικό ιστό, χώρους κεντρικούς ή κάποιας ιδιαίτερης τοπικής σημασίας. Θα πρέπει στο Σχέδιο Δράσης και στο Σχέδιο Υλοποίησης να αναφέρονται συνοπτικά οι λόγοι επιλογής βάσει των παραπάνω ή άλλων κριτηρίων. Επίσης θα δοθεί προτεραιότητα σε χώρους όπου γίνονται ολοκληρωμένες παρεμβάσεις διαφορετικών δράσεων ή και αξόνων (π.χ. αναβάθμιση του φωτισμού + βιοκλιματικός σχεδιασμός + ρύθμιση κυκλοφορίας) ώστε να αποτελούν πρότυπα για τους πολίτες και για άλλους δήμους. ΚΑΤΗΓΟΡΙΕΣ ΕΡΓΩΝ Τα έργα του Άξονα δύο είναι δύο κατηγοριών: Έργα εξοικονόμησης και διαχείρισης ενέργειας στο δημοτικό φωτισμό και Έργα βελτίωσης του μικροκλίματος. ΔΡΑΣΗ 2.1 Έργα εξοικονόμησης και διαχείρισης ενέργειας στο δημοτικό φωτισμό ΕΝΕΡΓΕΙΑ Ολοκληρωμένη παρέμβαση εξοικονόμησης και διαχείρισης ενέργειας Η εξοικονόμηση ενέργειας στο δημοτικό φωτισμό αφορά ολοκληρωμένη παρέμβαση, η οποία θα τεκμηριώνεται τεχνικο-οικονομικά και θα αφορά τα φωτιστικά, τους λαμπτήρες και το σύστημα διαχείρισης. Η παρέμβαση μπορεί να αφορά γραμμές ή περιοχές οδοφωτισμού ή και το φωτισμό άλλων κοινόχρηστων χώρων (πλατείες, πάρκα κ.ο.κ.). Προϋπόθεση για κατάθεση της αίτησης χρηματοδότησης είναι η καταγραφή του υφιστάμενου συστήματος και η υποβολή προμελέτης με οικονομοτεχνικά στοιχεία, απ την οποία θα προκύπτει το ενεργειακό και οικονομικό όφελος των παρεμβάσεων. ΠΕΡΙΕΧΟΜΕΝΑ ΕΝΕΡΓΕΙΑΚΗΣ ΜΕΛΕΤΗΣ ΔΗΜΟΤΙΚΟΥ ΦΩΤΙΣΜΟΥ Η μελέτη θα περιλαμβάνει: Αποτύπωση του υφιστάμενου συστήματος φωτισμού, έλεγχο των ποιοτικών του χαρακτηριστικών, της επάρκειάς του και της κατανάλωσής του Διερεύνηση και προσδιορισμό κατάλληλων μέτρων προκειμένου να επιλεγούν παρεμβάσεις οι οποίες θα εξασφαλίζουν τις ποιοτικές και ποσοτικές απαιτήσεις του εξωτερικού φωτισμού στις διάφορες ζώνες (οδοφωτισμός, φωτισμός πλατειών) και παράλληλα θα εξασφαλίζουν μείωση της κατανάλωσης ενέργειας. Υπολογισμό της εξοικονομούμενης ενέργειας από το σύνολο των μέτρων που θα εφαρμοστούν Εκτίμηση του κόστους και της οικονομικότητας της επένδυσης. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

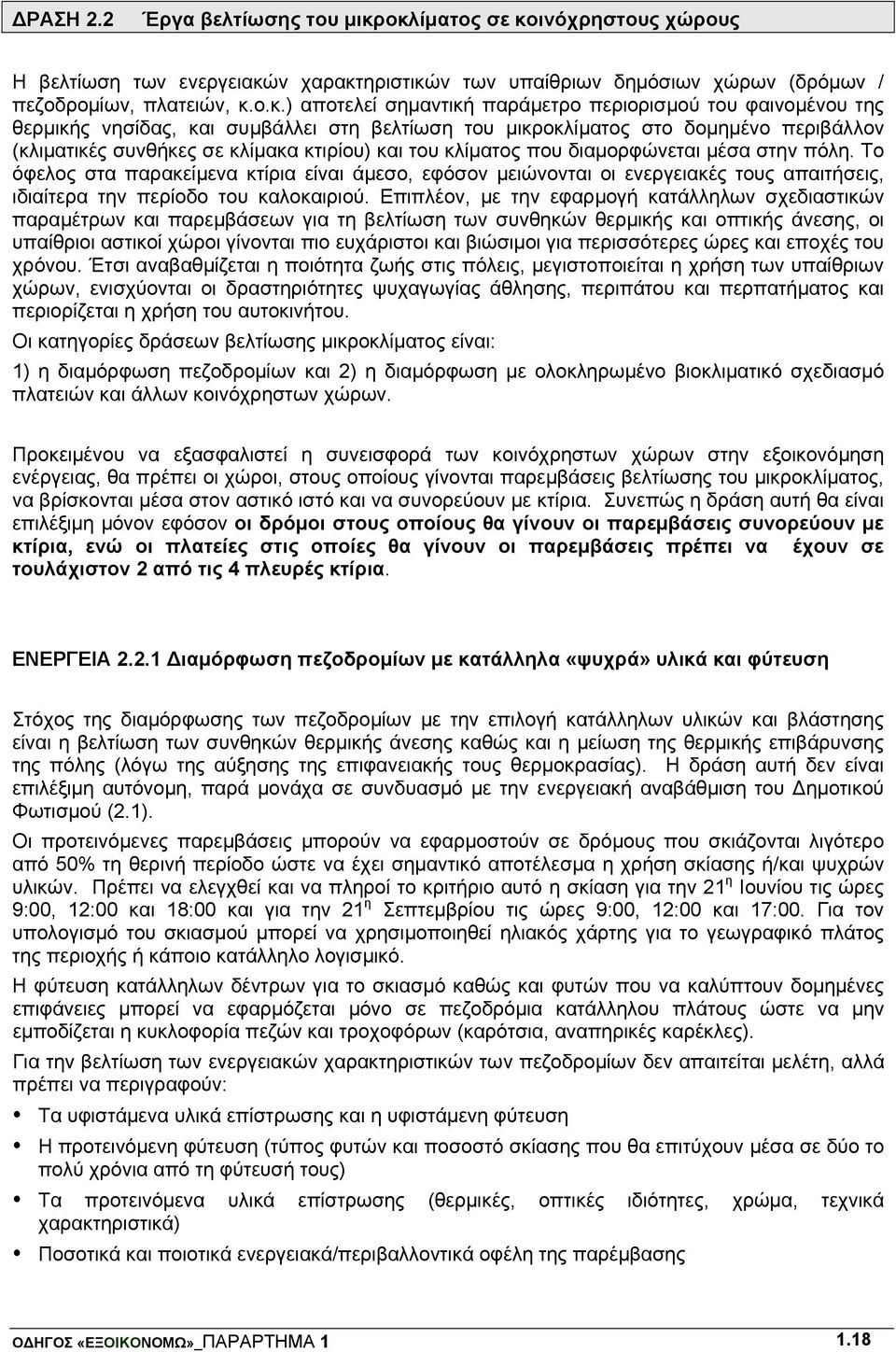

18 ΔΡΑΣΗ 2.2 Έργα βελτίωσης του μικροκλίματος σε κοινόχρηστους χώρους Η βελτίωση των ενεργειακών χαρακτηριστικών των υπαίθριων δημόσιων χώρων (δρόμων / πεζοδρομίων, πλατειών, κ.ο.κ.) αποτελεί σημαντική παράμετρο περιορισμού του φαινομένου της θερμικής νησίδας, και συμβάλλει στη βελτίωση του μικροκλίματος στο δομημένο περιβάλλον (κλιματικές συνθήκες σε κλίμακα κτιρίου) και του κλίματος που διαμορφώνεται μέσα στην πόλη. Το όφελος στα παρακείμενα κτίρια είναι άμεσο, εφόσον μειώνονται οι ενεργειακές τους απαιτήσεις, ιδιαίτερα την περίοδο του καλοκαιριού. Επιπλέον, με την εφαρμογή κατάλληλων σχεδιαστικών παραμέτρων και παρεμβάσεων για τη βελτίωση των συνθηκών θερμικής και οπτικής άνεσης, οι υπαίθριοι αστικοί χώροι γίνονται πιο ευχάριστοι και βιώσιμοι για περισσότερες ώρες και εποχές του χρόνου. Έτσι αναβαθμίζεται η ποιότητα ζωής στις πόλεις, μεγιστοποιείται η χρήση των υπαίθριων χώρων, ενισχύονται οι δραστηριότητες ψυχαγωγίας άθλησης, περιπάτου και περπατήματος και περιορίζεται η χρήση του αυτοκινήτου. Οι κατηγορίες δράσεων βελτίωσης μικροκλίματος είναι: 1) η διαμόρφωση πεζοδρομίων και 2) η διαμόρφωση με ολοκληρωμένο βιοκλιματικό σχεδιασμό πλατειών και άλλων κοινόχρηστων χώρων. Προκειμένου να εξασφαλιστεί η συνεισφορά των κοινόχρηστων χώρων στην εξοικονόμηση ενέργειας, θα πρέπει οι χώροι, στους οποίους γίνονται παρεμβάσεις βελτίωσης του μικροκλίματος, να βρίσκονται μέσα στον αστικό ιστό και να συνορεύουν με κτίρια. Συνεπώς η δράση αυτή θα είναι επιλέξιμη μόνον εφόσον οι δρόμοι στους οποίους θα γίνουν οι παρεμβάσεις συνορεύουν με κτίρια, ενώ οι πλατείες στις οποίες θα γίνουν οι παρεμβάσεις πρέπει να έχουν σε τουλάχιστον 2 από τις 4 πλευρές κτίρια. ΕΝΕΡΓΕΙΑ Διαμόρφωση πεζοδρομίων με κατάλληλα «ψυχρά» υλικά και φύτευση Στόχος της διαμόρφωσης των πεζοδρομίων με την επιλογή κατάλληλων υλικών και βλάστησης είναι η βελτίωση των συνθηκών θερμικής άνεσης καθώς και η μείωση της θερμικής επιβάρυνσης της πόλης (λόγω της αύξησης της επιφανειακής τους θερμοκρασίας). Η δράση αυτή δεν είναι επιλέξιμη αυτόνομη, παρά μονάχα σε συνδυασμό με την ενεργειακή αναβάθμιση του Δημοτικού Φωτισμού (2.1). Οι προτεινόμενες παρεμβάσεις μπορούν να εφαρμοστούν σε δρόμους που σκιάζονται λιγότερο από 50% τη θερινή περίοδο ώστε να έχει σημαντικό αποτέλεσμα η χρήση σκίασης ή/και ψυχρών υλικών. Πρέπει να ελεγχθεί και να πληροί το κριτήριο αυτό η σκίαση για την 21 η Ιουνίου τις ώρες 9:00, 12:00 και 18:00 και για την 21 η Σεπτεμβρίου τις ώρες 9:00, 12:00 και 17:00. Για τον υπολογισμό του σκιασμού μπορεί να χρησιμοποιηθεί ηλιακός χάρτης για το γεωγραφικό πλάτος της περιοχής ή κάποιο κατάλληλο λογισμικό. Η φύτευση κατάλληλων δέντρων για το σκιασμό καθώς και φυτών που να καλύπτουν δομημένες επιφάνειες μπορεί να εφαρμόζεται μόνο σε πεζοδρόμια κατάλληλου πλάτους ώστε να μην εμποδίζεται η κυκλοφορία πεζών και τροχοφόρων (καρότσια, αναπηρικές καρέκλες). Για την βελτίωση των ενεργειακών χαρακτηριστικών των πεζοδρομίων δεν απαιτείται μελέτη, αλλά πρέπει να περιγραφούν: Τα υφιστάμενα υλικά επίστρωσης και η υφιστάμενη φύτευση Η προτεινόμενη φύτευση (τύπος φυτών και ποσοστό σκίασης που θα επιτύχουν μέσα σε δύο το πολύ χρόνια από τη φύτευσή τους) Τα προτεινόμενα υλικά επίστρωσης (θερμικές, οπτικές ιδιότητες, χρώμα, τεχνικά χαρακτηριστικά) Ποσοτικά και ποιοτικά ενεργειακά/περιβαλλοντικά οφέλη της παρέμβασης ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

19 ΕΝΕΡΓΕΙΑ Βιοκλιματικός σχεδιασμός πλατειών και άλλων κοινόχρηστων χώρων Η παρέμβαση αυτή αφορά στον ολοκληρωμένο σχεδιασμό για τη βελτίωση των συνθηκών θερμικής και οπτικής άνεσης σε κοινόχρηστους χώρους με διακριτά όρια και συγκεκριμένες χρήσεις όπως πλατείες, υπαίθριες εγκαταστάσεις αθλητικών κέντρων ή κτιρίων κ.ά. Στόχος των παρεμβάσεων είναι η βελτίωση του αστικού μικροκλίματος με συνεπαγόμενη μείωση της ενεργειακής κατανάλωσης των κτιρίων, αλλά παράλληλα και η δημιουργία ευχάριστων βιώσιμων χώρων όλες τις εποχές του έτους, οι οποίοι να αποτελούν μικροκλιματικές «οάσεις» και να συνεισφέρουν θετικά στο κλίμα της περιοχής. Η Δράση 2.2 πρέπει να συνδυάζεται με τη Δράση 2.1 (Εξοικονόμηση και Διαχείριση Ενέργειας στο Δημοτικό Φωτισμό) τουλάχιστον στον χώρο της παρέμβασης (π.χ. πλατεία) εκτός εάν αποδεικνύεται, ότι έχει ήδη υλοποιηθεί τέτοια παρέμβαση πρόσφατα. Στην περίπτωση που η παρέμβαση αφορά περιβάλλοντα χώρο κτιρίου και όχι άλλο δημόσιο χώρο, η ανάγκη βελτίωσης του μικροκλίματος και το ενεργειακό όφελος θα πρέπει να προκύπτει και από την ενεργειακή μελέτη του κτιρίου της δράσης 1.1. Η εφαρμογή του βιοκλιματικού σχεδιασμού κοινόχρηστων χώρων γύρω από τα Δημοτικά κτίρια θα πρέπει να επιτυγχάνει τόσο τη βελτίωση των μικροκλιματικών συνθηκών γύρω από το κτίριο όσο και τη μείωση των ενεργειακών απαιτήσεων για θέρμανση και ψύξη του κτιρίου καθώς και τη βελτίωση των συνθηκών θερμικής και οπτικής άνεσης μέσα στο κτίριο. Προτεραιότητα θα δοθεί σε ολοκληρωμένες μελέτες που θα μπορούν να παρουσιάσουν τεκμηριωμένα τις βελτιωμένες επικρατούσες μικροκλιματικές συνθήκες (π.χ. θερμοκρασία αέρα, υγρασία, συνθήκες ακτινοβολίας, διεύθυνση και ταχύτητα αέρα, κλπ) στο διαμορφωμένο χώρο και θα περιλαμβάνουν τη μέτρηση των μικροκλιματικών συνθηκών (τουλάχιστον της θερμοκρασίας) πριν και μετά την επέμβαση. Επιπλέον κριτήριο είναι η γενικότερη φιλο-περιβαλλοντική διάσταση των επιλογών όπως χρήση τοπικά διαθέσιμων φυτών, περιορισμός της κατανάλωσης νερού, βελτίωση της ηχητικής ποιότητας του χώρου κ.ο.κ. ΤΕΧΝΙΚΕΣ ΠΑΡΕΜΒΑΣΕΙΣ Οι επί μέρους τεχνικές λύσεις που αποτελούν επιλέξιμες δαπάνες, μπορούν να είναι: Τοποθέτηση «ψυχρών» υλικών (υλικά υψηλής ανακλαστικότητας και θερμικής εκπομπής) σε επιφάνειες που δεν σκιάζονται κατά τους θερμούς μήνες. Τα ψυχρά υλικά είναι κατ εξοχήν επιστρώσεις με υψηλή ανακλαστικότητα στο ηλιακό φάσμα και υψηλό συντελεστή θερμικής εκπομπής και θερμοχωρητικότητας. Βασική τους ιδιότητα είναι η ανάκλαση της προσπίπτουσας ηλιακής ακτινοβολίας με αποτέλεσμα τη μείωση της επιφανειακής θερμοκρασίας όπου εφαρμόζονται. Η ιδιότητα αυτή είναι σημαντική για τη μείωση της θερμοκρασίας του χώρου το καλοκαίρι. Ψυχρά υλικά μπορεί να είναι είτε απλά υλικά με υψηλή ανακλαστικότητα, δηλαδή ανοιχτόχρωμα υλικά, είτε ειδικά υλικά με συγκεκριμένες προδιαγραφές, τα οποία αν και σχετικά σκουρόχρωμα έχουν την ιδιότητα να ανακλούν το μεγαλύτερο μέρος της ηλιακής ακτινοβολίας. Η απόδοση των ειδικών «ψυχρών» υλικών αυξάνεται, συγκριτικά με ένα συμβατικό υλικό επίστρωσης, όσο πιο σκούρο είναι το χρώμα του. Φύτευση δέντρων υψηλής και χαμηλής βλάστησης, χρήση χωμάτινων επιφανειών ή συνδυασμός δομικών υλικών στο έδαφος με οπές, όπου αναπτύσσονται χαμηλά φυτά της περιοχής καθώς και με άλλα φυτεμένα στοιχεία όπως στοές, όψεις ή /και ημιυπαίθριοι χώρων (π.χ. πέργκολες) για σκίαση και δροσισμό από εξατμισοδιαπνοή. Η φύτευση εκτός του ότι βελτιώνει τη θερμική και οπτική άνεση, φιλτράρει επίσης τον αέρα από ρύπους και αιωρούμενα σωματίδια. Προσθήκη στοιχείων νερού για εξατμιστικό δροσισμό κατάλληλου μεγέθους, χωροθέτησης και λειτουργίας, σε συνδυασμό και με άλλες παρεμβάσεις. Διαμόρφωση χώρων (π.χ. στεγασμένων ή και βυθισμένων) για θερμική/ηλιακή προστασία κατά τους θερινούς μήνες. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

20 Τοποθέτηση κατάλληλων συστημάτων ηλιοπροστασίας (π.χ. ειδικές τέντες ή άλλα κινητά ή σταθερά σκίαστρα) με κατάλληλα θερμικά και οπτικά χαρακτηριστικά, βάσει εποχικής χρήσης, για τα οποία θα υπάρχει τεκμηρίωση του θερμικού οφέλους από την επιλογή τους. Προτείνονται συστήματα που θα επιτρέπουν μερική διείσδυση του αέρα και θα έχουν κατάλληλο σχήμα ώστε να μην εγκλωβίζεται θερμός αέρας κάτω από αυτά και να μην προκαλείται υπερθέρμανση. ΠΕΡΙΕΧΟΜΕΝΑ ΕΝΕΡΓΕΙΑΚΗΣ ΜΕΛΕΤΗΣ ΑΝΟΙΧΤΩΝ ΧΩΡΩΝ (μελέτη βιοκλιματικού σχεδιασμού) Για το σχεδιασμό των ανοιχτών χώρων, πέραν της αρχιτεκτονικής μελέτης του χώρου, θα πρέπει να υποβληθεί μελέτη βιοκλιματικού σχεδιασμού, η οποία θα αποτυπώνει τα ποιοτικά και ποσοτικά οφέλη της προτεινόμενης παρέμβασης σε σχέση με την υφιστάμενη κατάσταση και θα περιλαμβάνει: Α) Μελέτη υφιστάμενης κατάστασης προσδιορίζοντας: Τις περιοχές ηλιασμού και σκίασης του χώρου για τουλάχιστον 1 χαρακτηριστική μέρα (πρωί, μεσημέρι και απόγευμα) στις διαφορετικές εποχές του χρόνου, ενδεικτικά για Ιούνιο, Σεπτέμβριο και Δεκέμβριο, πριν τη διαμόρφωση, λαμβάνοντας υπόψη την περιβάλλουσα δόμηση και τα φυσικά και τεχνητά εμπόδια. Ειδικότερα ο ηλιασμός θα πρέπει να ελεγχθεί για την 21η Ιουνίου τις ώρες 9:00, 12:00 και 18:00, για την 21η Σεπτεμβρίου τις ώρες 9:00, 12:00 και 17:00 και για την 21 Δεκεμβρίου τις ώρες 9:00, 12:00 και 16:00. Για τον υπολογισμό του σκιασμού μπορεί να χρησιμοποιηθεί ηλιακός χάρτης για το γεωγραφικό πλάτος της περιοχής ή κάποιο κατάλληλο λογισμικό. Τα οπτικά και θερμικά χαρακτηριστικά του υφιστάμενου αστικού περιβάλλοντος στην περιοχή και περιμετρικά της περιοχής μελέτης (χρωματισμοί, ανακλαστικότητα και ιδιότητες υλικών περιβαλλόντων τοίχων και άλλων στοιχείων), Σχέδιο με τη ροή του αέρα μέσα στον αστικό χώρο, όπως αυτή διαμορφώνεται από τα χαρακτηριστικά του αστικού ιστού (γεωμετρία των κτιρίων και των ανοιχτών χώρων) καθώς οι διευθύνσεις και εντάσεις επικρατούντων ανέμων για κάθε εποχή, η κυκλοφορία του αέρα μέσα από ανοίγματα στην υπό μελέτη περιοχή και ό,τι άλλο σχετικό κριθεί σκόπιμο από το μελετητή. Β) Προτάσεις βελτίωσης με: Περιγραφή των διατάξεων ηλιοπροστασίας και ανεμοπροστασίας ή αξιοποίησης του ήλιου και του αέρα, μεθόδων φυσικού δροσισμού κλπ και προσδιορισμός του οφέλους τους. Τεκμηρίωση της χωροθέτησης των δραστηριοτήτων σύμφωνα με τα τοπικά κλιματικά χαρακτηριστικά της περιοχής μελέτης (χώροι στάσης, κίνησης, αθλητικής δραστηριότητας, κλπ) και την διεποχική χρήση των χώρων. Σχεδιάγραμμα με τις συνθήκες ηλιασμού/σκιασμού κάθε χωροθετημένης χρήσης για τις ίδιες ώρες που έχουν αναφερθεί στην υφιστάμενη κατάσταση. Περιγραφή των υλικών τα οποία θα χρησιμοποιηθούν (σε επιστρώσεις, αστικό εξοπλισμό, κτίσματα ή άλλες επιφάνειες) με τις θερμικές και οπτικές τους ιδιότητες (π.χ. συντελεστές ανακλαστικότητας, θερμοχωρητικότητας κλπ). Αναλυτική περιγραφή και τεκμηρίωση της επιλογής της προτεινόμενης φύτευσης είτε στο επίπεδο του εδάφους, είτε σε τοίχους (θέση, μέγεθος, τύπος δέντρων και άλλης φύτευσης). Η καταλληλότητα της φύτευσης εξαρτάται από την κλιματική ζώνη της περιοχής, τα τοπικά διαθέσιμα φυτά και την ελαχιστοποίηση της απαίτησης για πότισμα. Αναλυτική περιγραφή στοιχείων νερού, που τοποθετούνται σε ανοιχτούς χώρους (θέση, εμβαδόν, ροή, απαιτούμενη ισχύς αντλίας). Έκθεση που να τεκμηριώνει τις παραπάνω επιλογές με κριτήρια θερμικής, οπτικής και, αν κρίνεται απαραίτητο, ακουστικής άνεσης σε σχέση με τις προβλεπόμενες χρήσεις του χώρου. Περιγραφή μεθοδολογίας για τη μέτρηση των κλιματικών συνθηκών (συνθήκες θερμοκρασίας, υγρασίας, ακτινοβολίας) πριν και μετά την επέμβαση. ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

21 ΕΠΙΛΕΞΙΜΕΣ ΔΡΑΣΕΙΣ ΠΟΥ ΕΝΤΑΣΣΟΝΤΑΙ ΣΤΟΝ ΑΞΟΝΑ 3: ΠΙΛΟΤΙΚΕΣ ΠΑΡΕΜΒΑΣΕΙΣ ΣΤΙΣ ΑΣΤΙΚΕΣ ΜΕΤΑΦΟΡΕΣ Το πρόγραμμα «ΕΞΟΙΚΟΝΟΜΩ», περιλαμβάνει δράσεις στο τομέα των μεταφορών για τους δήμους της χώρας, οι οποίες δράσεις και οι διαδικασίες τους αναφέρονται παρακάτω. Οι δράσεις που αναφέρονται αφορούν αποδεδειγμένα καλές πρακτικές στο τομέα των μεταφορών με στόχο τη βελτίωση της ενεργειακής απόδοσης, ενώ ταυτόχρονα συμβάλλουν στη προστασία του περιβάλλοντος ιδιαίτερα του αστικού προκειμένου να βελτιωθεί το επίπεδο διαβίωση των πολιτών. Ειδικότερα οι δράσεις αφορούν, στη βελτίωση της ενεργειακής απόδοσης των οχημάτων δημοτικών στόλων, στην ανάπτυξη σχεδίων αστικής κινητικότητας (urban mobility plans), καθώς και σε συγκοινωνιακές μελέτες. Με αυτό τον τρόπο θα επιτυγχάνεται η καλύτερη χρήση και διαχείριση της ενέργειας είτε ως αποτέλεσμα αλλαγής/βελτίωσης σχεδιασμού και συμπεριφοράς, είτε με τη χρήση καθαρότερων καυσίμων. Οι δράσεις στον τομέα των μεταφορών θα εξειδικευτούν σε τρεις μεγάλες κατηγορίες. ΔΡΑΣΗ 3.1 Επεμβάσεις σε οχήματα δημοτικών στόλων Οι επεμβάσεις σε οχήματα δημοτικών στόλων αποσκοπούν στη βελτίωση της ενεργειακής απόδοσης και της περιβαλλοντικής επίδοσής τους. Οι επεμβάσεις αυτές είναι πιλοτικές, δεν καλύπτεται δηλαδή το σύνολο των οχημάτων. Οι ενέργειες στην κατηγορία αυτή είναι: ΕΝΕΡΓΕΙΑ Μετατροπή βαρέων οχημάτων για χρήση υψηλών μιγμάτων βιοκαυσίμου Η δράση αυτή θα εφαρμοστεί σε βαρέα οχήματα δημοτικών στόλων σε δήμους με πλήθος ιδιόκτητων βαρέων οχημάτων άνω των 30, και σε οχήματα από πρότυπο εκπομπών ρύπων EURO II και άνω, έτσι ώστε να αποφευχθούν τυχόν προβλήματα σε παλαιάς τεχνολογίας οχήματα λόγω μετατροπής. Τα μίγματα βιοντίζελ πρέπει να είναι μεγαλύτερα από 5%. Επίσης η μετατροπή μπορεί να συνδυαστεί (προαιρετικά) με την εγκατάσταση φίλτρων κατακράτησης των στερεών σωματιδίων Diesel Particle Filter (DPF) (δράση 3.1.2), για μεγαλύτερα περιβαλλοντικά οφέλη. Σε κάθε περίπτωση θα πρέπει να διασφαλίζεται η διαθεσιμότητα του καυσίμου και η ύπαρξη εξειδικευμένων τεχνικών και συνεργείων για τη μετατροπή των οχημάτων. Επιπλέον θα πρέπει να αποδεικνύεται το ενεργειακό και περιβαλλοντικό όφελος από τη προτεινόμενη επέμβαση. ΕΝΕΡΓΕΙΑ Εγκατάσταση Diesel Particle Filter (DPF) σε οχήματα δημοτικών στόλων κατασκευής μετά το 1995 Η δράση αυτή θα εφαρμοστεί σε βαρέα οχήματα δημοτικών στόλων σε δήμους με πλήθος ιδιόκτητων βαρέων οχημάτων άνω των 30, και σε οχήματα που ακολουθούν το πρότυπο εκπομπών ρύπων EURO II και άνω. Στόχος είναι τα παλιά οχήματα που θα μετατραπούν για τη λειτουργία τους σε μίγματα βιοντίζελ πάνω από 5% να βελτιώσουν την περιβαλλοντική τους επίδοση και με τη προσθήκη φίλτρου συγκράτησης σωματιδίων (PM). Η επέμβαση αυτή είναι προαιρετική και γίνεται μόνο σε οχήματα της δράσης ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ

22 ΕΝΕΡΓΕΙΑ Μετατροπή βενζινοκίνητων οχημάτων δημοτικών στόλων σε οχήματα LPG Το Πολυνομοσχέδιο του Υπουργείου Μεταφορών και Επικοινωνιών «Ρυθμίσεις για θέματα μεταφορών και άλλες διατάξεις» εδραιώνει ουσιαστικά το LPG και τα αέρια καύσιμα στον τομέα των μεταφορών ενώ θέτει και συγκεκριμένες προϋποθέσεις που θα πρέπει να πληρούνται για τη χωροθέτηση πρατηρίων και συνεργείων. Η δράση αυτή θα εφαρμοστεί σε οχήματα δημοτικών στόλων με πρότυπο εκπομπών ρύπων EURO II και EURO III και σε οχήματα που διανύουν ετησίως απόσταση τουλάχιστον χλμ.. Σημαντικό είναι το καύσιμο LPG (υγραέριο) να είναι διαθέσιμο στον εκάστοτε δήμο. Σε κάθε περίπτωση θα πρέπει να διασφαλίζεται η διαθεσιμότητα του καυσίμου και η ύπαρξη εξειδικευμένων τεχνικών και συνεργείων για τη μετατροπή των οχημάτων. Επιπλέον θα πρέπει να αποδεικνύεται το ενεργειακό και περιβαλλοντικό όφελος από τη προτεινόμενη επέμβαση. ΕΝΕΡΓΕΙΑ Μετατροπή βενζινοκίνητων οχημάτων δημοτικών στόλων σε οχήματα διπλού καυσίμου με φυσικό αέριο. Η δράση αυτή θα εφαρμοστεί σε οχήματα δημοτικών στόλων με πρότυπο εκπομπών ρύπων EURO II EURO III και σε οχήματα που διανύουν ετησίως απόσταση τουλάχιστον χλμ.. Στόχος είναι τα οχήματα να βελτιώσουν την περιβαλλοντική τους επίδοση. Σε κάθε περίπτωση θα πρέπει να διασφαλίζεται η διαθεσιμότητα του καυσίμου και η ύπαρξη εξειδικευμένων τεχνικών και συνεργείων για τη μετατροπή των οχημάτων. Επιπλέον θα πρέπει να αποδεικνύεται το ενεργειακό και περιβαλλοντικό όφελος από τη προτεινόμενη επέμβαση. Θα προηγηθεί των ανωτέρω δράσεων, περιγραφή της υφιστάμενης κατάστασης για τους δήμους στους οποίους θα εφαρμοστούν, στην οποία θα αναφέρεται ο αριθμός και ο τύπος (βαρύ, ελαφρύ, επιβατικό) των οχημάτων ανά κατηγορία (απορριμματοφόρο, υπηρεσιακό, δημοτικής αστυνομίας, δημοτικής αστικής συγκοινωνίας), το είδος του καυσίμου που χρησιμοποιεί το καθένα και η ετήσια κατανάλωσή του και επιπλέον θα αναφέρεται αν σχεδιάζονται ή εφαρμόζονται μέτρα για την προμήθεια καθαρότερων οχημάτων σε δημοτικούς στόλους (green procurement) ή αν υπάρχουν ήδη οχήματα εναλλακτικών καυσίμων. Στον παρακάτω πίνακα δίνονται ενδεικτικά τα κόστη μετατροπής ανά όχημα Ενδεικτικά Κόστη μετατροπής οχημάτων Συμβατικά οχήματα Βαρέα οχήματα Είδος παρέμβασης Κόστος ανά όχημα Διάρκεια μετατροπής ανά όχημα Κόστος ανά όχημα Διάρκεια μετατροπής ανά όχημα Σύστημα DPF ώρες Βιοντίζελ (μίγμα πάνω από 5%) ημέρες Υγραέριο ημέρες Φυσικό αέριοβενζίνη ημέρες ΟΔΗΓΟΣ «ΕΞΟΙΚΟΝΟΜΩ»_ΠΑΡΑΡΤΗΜΑ
