Acest catalog oferă informaţii cu privire la următoarele produse furnizate de compania DK: Recuperatoare de Căldură - DK. Răcitoare de apă - DK

Transcript

1 Compania DK-Kälteanlagen fabrică componente care ajută la îmbunătăţirea performanţei ciclurilor frigorifice şi se bazează pe relaţia de colaborare cu numeroase companii de refrigerare. Sistemele Recuperatoare de căldură - DK şi Schimbătoarele de Căldură Interne - DK permit clienţilor şi companiilor de refrigerare să economisească energie. Rezultatul: minimalizarea costurilor şi a poluării mediului înconjurător. Scopul nostru este să îndeplinim dorinţele clienţilor noştri. Suntem mândri de sfaturile pe care le oferim clienţilor noştri, dar şi de producţia pe plan intern. Timp de 30 de ani, acest lucru ne-a permis să satisfacem cerinţele clienţilor noştri, fabricând produse personalizate. În trecut, clienţii ne furnizau sugestii valoroase, fapt ce a ajutat la crearea unor noi produse. Această flexibilitate ne transformă în adevăraţi iniţiatori din acest domeniu. Considerăm că este responsabilitatea noastră să ne menţinem acest statut pentru dumneavoastră. Aşadar, vă puteţi baza pe noi pentru a crea modele avansate şi noi concepte pentru toate categoriile de clienţi. Acest catalog oferă informaţii cu privire la următoarele produse furnizate de compania DK: Recuperatoare de Căldură - DK Răcitoare de apă - DK Schimbătoare de căldură interne - DK DK-Kälteanlagen GmbH Hollefeldstraße Emsdetten Tel.: / Fax: / Internet: info@dk-kaelteanlagen.de District court Steinfurt HRB 3729, VAT ID DE CEOs: Bernd Kappenberg, Michael Kappenberg

2 Consideraţii cu caracter general privind Recuperatoarele de Căldură: Specificaţii tehnice privind schimbătoarele de căldură interne Recuperatoare de Căldură: Specificaţii tehnice privind Schimbătoarele de căldură externe Recuperatoare de căldură: Dimensiunile Recuperatorului de căldură Aplicaţii pentru Recuperatoarele de Căldură Modele speciale Schimbător de căldură intern Consideraţii cu caracter general privind Sistemele de Răcire a Apei Dimensiunile Sistemelor de Răcire a Apei Aplicaţii pentru Sistemele de Răcire a Apei Ofertă Certificat Analiză Exemplu de utilizare Descrierea materialelor Descrierea Schimbătorului de Căldură Date tehnice ale Schimbătorului de Căldură Amplasarea schimbătorului de căldură Opţiuni de instalare Pierderi de presiune Recuperator de căldură DK pentru instalaţii frigorifice cu CO 2 Noi posibilităţi oferite de un schimbător de căldură fabricat din oţel inoxidabil Descrierea Schimbătorului de Căldură Date tehnice ale Schimbătorului de Căldură Desen tehnic al rezervorului pentru recuperarea căldurii al rezervorului tampon cu date tehnice Sugestii de racordare Rezervor Combi pentru recuperarea căldurii DK O varietate de posibilităţi pentru reţeaua de încălzire sau pentru încălzirea cu apă Descriere Date tehnice Descrierea răcitoarelor de apă Date tehnice pentru răcitoarele de apă Desen tehnic pentru Rezervoare pentru răcitorul de apă DK Rezervoare tampon pentru apă rece DK cu date tehnice Sugestii de racordare Preţuri Informaţii suplimentare Colectare de date pentru sugestii de Recuperatoare de Căldură şi Răcitoare de Apă Piese de schimb Accesorii: protecţie catodică şi împotriva infecţiei cu bacteria legionella

3 Eficienţă energetică Fiecare companie se confruntă cu costuri mari privind consumul de energie. Asiguraţi-vă că utilizaţi cu chibzuinţă energia electrică. Recuperatoarele de căldură furnizate de compania DK vă ajută să dublaţi profitul, economisind banii alocaţi consumului de energie! 1. Pentru instalaţiile frigorifice aflate în exploatare. 2. Pentru încălzirea apei potabile, pentru încălzirea apei calde sau pentru ambele cazuri (Rezervor Combi). Compania DK vă recomandă utilizarea căldurii reziduale din instalaţiile frigorifice pentru a vă acoperi, în primul rând, necesarul de apă caldă. Motivul este următorul: de-a lungul anului, necesarul de apă caldă este constant. De exemplu, toate companiile de prelucrare şi producătoare de alimente pot utiliza apă caldă pentru curăţenie, încălzirea fiind necesară doar în sezonul rece. Recuperatorul de căldură DK vine furnizat in doua variante unul cu un schimbător de căldura intern şi altul cu un schimbător de căldură extern. Recuperator de Căldură cu Schimbător de Căldură intern Principalele domenii de aplicaţii pentru Recuperatoarele de Căldură DK cu schimbătoare de căldură interne DK, vizează instalaţii frigorifice individuale (în restaurante, brutării, abatoare) sau instalaţii frigorifice mixte cu conducte de evacuare de max. 35 mm. Recuperator de Căldură cu Schimbător de Căldură extern Acest tip de instalaţie se poate utiliza fie ca o componentă pentru supraîncălzire, fie pentru căldura totală evacuată de o instalaţie mai mare. Principalele domenii de aplicaţie vizează supermarketurile, care folosesc instalaţii pentru temperaturi scăzute şi medii, dar şi in industria de prelucrare a alimentelor.

4 Posibile aplicaţii Se poate demonstra, cu două exemple clare, cât de rentabile pot fi recuperatoarele de căldură DK, atât pentru instalaţii mici (la o cafenea din nordul Germaniei) cât şi pentru cele mari (o clinică din Duisburg). În continuare vom expune două procedee de calcul pentru profitabilitate, care evidenţiază avantajele echipamentelor de Recuperare a Căldurii furnizate de compania DK. Cafeneaua din nordul Germaniei În urma analizei profitabilităţii, pentru cafeneaua din nordul Germaniei, s-a demonstrat că perioadele de amortizare de aproximativ 2.5 ani sunt obişnuite chiar şi în cazul instalaţiilor frigorifice mai mici. Clinica din Duisburg La proiectarea Recuperatorului de Căldură DK nu doar instalaţiile frigorifice trebuie avute în vedere. Aceeaşi importanţă o are şi estimarea realistă a necesarului zilnic de apă caldă. În cazul în care se ignoră acest aspect, există riscul supradimensionării Recuperatorului de Căldură DK, ceea ce atrage după sine costuri mai mari şi perioade nefavorabile de amortizare a investiţiei. Calculul profitabilităţii pentru clinica din Duisburg clarifică acest lucru. Puteţi solicita oricând companiei DK efectuarea unor calcule ale profitabilităţii clar structurate precum aceste exemple, pentru a demonstra clienţilor economiile de bani, perioada de amortizare a instalaţiei şi cât de mult poate scădea nivelul de poluare a mediului.

5 Exemplu de utilizare: Cafeneaua din nordul Germaniei Cafenea în nordul Germaniei Instalaţie de congelare 980 Watt Celulă frigorifică 1,500 Watt Magazie frigorifică/bere 2,800 Watt Bufet 1,000 Watt Echipament frigorific pentru bucătărie 1,760 Watt ,040 Watt Datele montării Recuperatorului de Căldură DK 1 x model 500/4 izolaţie poliuretanică 1 x pereche racorduri suplimentare pt. schimbătorul de căldură nr. 5 1 x Anod Correx 4 x schimbător de căldură Model 16/10 1 x schimbător de căldură Model 18/ Cost livrare: 2, Euro Cost montaj: aprox. 4, Euro Calcul al rentabilităţii recuperatorului de căldură DK Cantitatea max. disponibilă de apă caldă: 8.04 kw x 3600 s/h x 0.85 (η randament) = (l/h) kj/kg K x 45 K (încălzire de la 10 C la 55 C) x 1000kg/m³ Pentru durata de funcţionare de 12 h/zi cantitatea zilnică de apă caldă este de 1566 l/zi 1500 l/zi consum de apă = 1.5m³/zi cantitate anuală de apă caldă 300 zile/an x 1500 l/zi = 450 m³/an Consum anual de energie: Pentru încălzirea apei de la 10 C la 55 C se consumă : 450 m³/an x 4.19 kj/kg K x 45 K x 1000 kg/m³ = kwh/an 3600 s/h Economie de gaz Cu recuperatorul de căldură DK se poate economisi următoarea cantitate de gaz: Putere calorică 1m³ gaz natural: kwh/m³ η randament încălzire centrală pe gaz pentru încălzirea apei de la reţea: kwh/an = 2693 m³ gaz/economisit pe an kwh/m³ x 0.75 La preţul gazului de 0.06 Euro/kWh se vor economisi Euro/an Protecţia mediului Cu recuperatorul de căldură DK veţi diminua emisiile de CO 2 cu 4714 kg/an Bazându-ne pe aceste cifre, perioada de amortizare este de aproximativ 2.5 ani, reducând emisiile de CO 2 cu kg, contribuind astfel la protecţia mediului.

6 Aplicaţie: Clinica din Duisburg Instalaţii frigorifice montate şi Schimbătoare de Căldură DK utilizate 2 unităţi combinate cu agentul frigorific R404A, la -10 C / la 45 C Qo 2x 90 kw, conductă de refulare 42 mm Capacitate desupraîncălzitor 2x 28.3 kw x 0.6 Performanţa efectivă a desupraîncălzitorului 2x 15,565 kw =31,35 kw Datele instalării recuperatorului de căldură DK Rezervor tampon apă potabilă de 2000 litri Desupraîncălzitor tubular cu 2 unităţi, model 89/14x16/10 (1.6) 1 pompă cu ventil 3 căi model Cost livrare DK: aprox. 10,500.- Euro Cost montaj: aprox. 21,000. Euro Dimensionarea Recuperatorului de Căldură DK cf. condiţiilor actuale pentru apă caldă Calcul al rentabilităţii pentru recuperatorul de căldură DK Cantitate disponibilă de apă caldă: kw x 3600 s/h x 0.85 (η randament) = (l/h) 4.19 kj/kg K x 40 K (încălzire de la 10 C la 50 C) x 1000kg/m³ Pentru durata de funcţionare de 12 h/zi cantitatea zilnică de apă caldă este de 6869 l/zi l/zi. consum de apă = 6m³/zi Cantitatea anuală de apă caldă 360 zile/an x 6000 l/zi = 2160 m³/an Consum anual de energie: Pentru încălzire apei de la 10 C la 50 C este nevoie de următorul consum de energie: 2160 m³/an x 4.19 kj/kg K x 40 K x 1000 kg/m³ = kwh/jahr s/h Economie de gaz Cu recuperatorul de căldură DK se poate economisi următoarea cantitate de gaz: Putere calorică 1m³ gaz natural:11.67 kwh/m³ η, randament încălzire centrală pentru încălzirea apei de la reţea: kwh/an = m³ gaz/economisit pe an kwh/m³ x 0.75 La preţul gazului de 0.06 Euro/kWh se vor economisi 8045 Euro/an Protecţia mediului Cu recuperatorul de căldură DK veţi diminua emisiile de CO 2 cu kg pe an. Bazându-ne pe aceste cifre, perioada de amortizare este de aproximativ 2.5 ani, reducând emisiile de CO 2 cu kg contribuind astfel la protecţia mediului.

7 Descrierea materialelor Rezervoare Pentru încălzirea apei de la reţea: Rezervoare fabricate din oţel pentru a funcţiona la o presiune de 6 / 10 bar la max C. Protecţie anticorozivă oferită de un rezervor at cu protecţie catodică cu anod CORREX pentru protecţie cu curent exterior. Pentru încălzire Rezervoare fabricate din oţel pentru a funcţiona la o presiune de 2.5 bar la max. 95 C interior brut. Schimbător de căldură Pentru încălzirea apei de la reţea Schimbător de căldură intern şi extern fabricat din cupru, model cu pereţi dubli proiectat conform standardului EN Pentru încălzire Schimbător de căldură intern şi extern fabricat din cupru, pereţi simpli. Izolaţie Schimbător de căldură tubular, desupraîncălzitor, condensator Kaiflex KK Clasa materialelor din care este fabricat: DIN 4102 B2, efect de autostingere cf. ASTM D Conductivitate termică λ (lambda): 0,04 W/mK bei +40 C Gamă de variaţie a temperaturii: de la -57 C la +125 C Rezervor Recuperator de căldură DK DK spumă elastică şi carcasă cu înveliş din PVC Clasa materialelor din care este fabricat: DIN 4102/B1 Culoare: RAL 2004, portocaliu Conductivitate termică λ (lambda): 0,04 W/mK bei +40 C Conductivitate termică: de la+20 C la +95 C Rezervor Recuperator de căldură DK Carcasă PU DK din plastic armat cu fibră de sticlă s=55mm Clasa materialelor din care este fabricat: DIN 4102/B3 Culoare: RAL 2004, portocaliu Conductivitate termică λ (lamda): 0,036 W/mK bei +0 C Domeniu de temperaturi: de la -20 C la +105 C

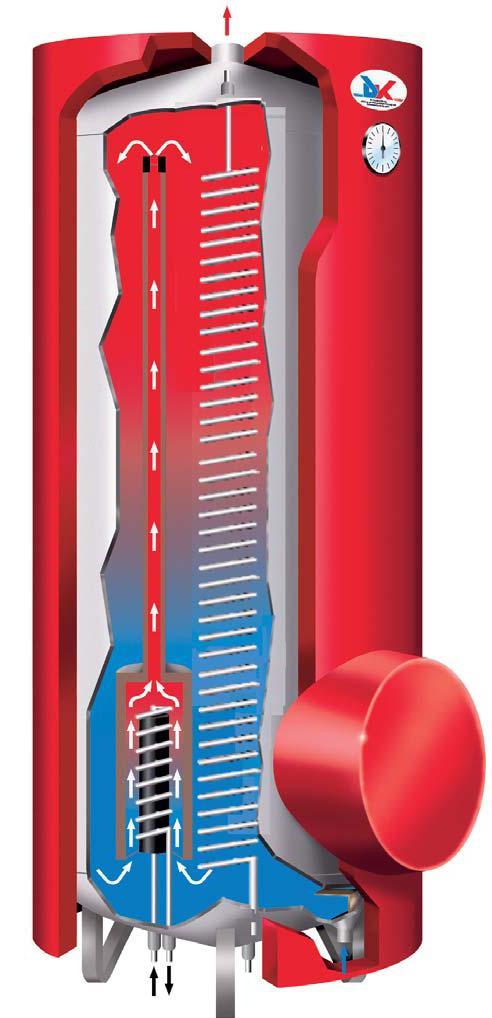

8 Recuperator de căldură DK- Cu schimbător de căldură intern Ţeavă de refulare izolată Supapă de reglare a debitului pentru volum de circulaţie precis în corelare cu căldura de condensare disponibilă Circulaţia permanentă a apei prin schimbătoare de căldură speciale în contracurent Ţeavă de refulare izolată Pentru a transporta apa încălzită în partea de sus a vasului Carcasa schimbătorului de căldură pereţi solizi şi izolaţi Cilindree în interiorul schimbătorului de căldură Schimbător de căldură tubular cu aripioare de dimensiuni mari

9 Descrierea Schimbătorului de Căldură Intern Principala zonă de aplicaţie pentru Recuperatoarele de Căldură DK cu schimbător de căldură intern, vizează instalaţii frigorifice individuale, dar şi mixte, cu conducte de refulare care au max. 35 mm. Condiţia pentru ca eficienta Recuperatorului de Căldură cu schimbător de căldură intern DK să fie cât mai mare, este instalarea rezervorului cu schimbătoare de căldură în imediata apropiere a instalaţiei frigorifice. Distanţa nu ar trebui să depăşească 10 m. Principiul patentat al coşului de fum al schimbătorului de căldură, ajută la stratificarea precisă a apei din interiorul vasului. O dată cu alimentarea schimbătorului de căldură cu apă, pe partea de apă rece, Δ tm va avea o valoare constantă pe o perioadă mai îndelungată de funcţionare. Modelul oferă un randament şi mai mare în cazul utilizării unor schimbătoare de căldură poziţionate liber în interiorul boilerului. Diagramele de mai jos indică valoarea Δtm în funcţie de temperatura apei din vas, atât pentru echipamentele convenţionale cât şi pentru cele furnizate de compania DK. 100% Echipament convenţional utilizare 0% 40K 5K Diferenţă de temperatură medie Δ tm 100% Echipament DK utilizare 0% 40K 5K Diferenţă de temperatură medie Δ tm

10 Important: în general, toate Schimbătoarele de Căldură DK pentru încălzirea apei de la reţea, sunt prevăzute cu pereţi dubli. Schiţa detaliată din partea stângă indică existenţa unei perechi de racorduri cu schimbător de căldură integrat şi un tub capilar cu pereţi dubli. Imaginea mărită a schiţei din dreapta ilustrează detaliile importante ale pereţilor dubli a schimbătoarelor de căldură. Între cele două ţevi poziţionate la o distanţă de 0.5 mm una de cealaltă, se regăseşte un tub capilar sudat, la al cărui capăt este montat un ventil de siguranţă. În cazul în care apar scurgeri, fie la conducta internă, fie la cea externă, apa sau agentul frigorific se vor scurge prin spaţiul dintre tubul capilar şi ventilul de siguranţă. Acest tub capilar este utilizat apoi pentru a umple golul dintre ţeava internă şi cea externă cu o cantitate de lichid cu o temperatură medie şi care nu prezintă un nivel ridicat de toxicitate. Acest lucru asigură un transfer optim de căldură. Se previne contaminarea apei potabile sau pătrunderea apei în ciclul de răcire, chiar şi în cazul în care un schimbător de căldură este defect. Schimbătoarele de căldură sunt sigilate cu un inel de strângere cu filet din alamă fixat pe niplul din partea inferioară a rezervorului. Nu există garnituri din cauciuc sau teflon, fragile în timp.

11 Informaţii privind capacitatea schimbătoarelor de căldură cu pereţi dubli Capacitatea schimbătorului de căldură se calculează astfel: suprafaţa x valoare K x Δ tm Capacitatea maximă este influenţată de următoarele date: Temperatura de condensare: (tc) +55 C +45 C Temperatura de intrare a apei în schimbătorul de +10 C +15 C căldură: Temperatura de ieşire a apei din schimbătorul de +50 C +45 C căldură: Temperatura medie a apei in schimbătorul de căldură: +30 C +30 C (tm) Δtm 25 K 15 K Valoare K= 230 W/m 2 K Suprafeţe: Model 16/10 = 0.8 m 2 Model 18/12 = 1.2 m 2 Model 28/20 = 3.0 m2 Model 22/16 (3,0) = 3.0 m 2 Model 22/16 = 2.0 m 2 Rezultă următoarele capacităţi pentru o valoarea a Δ tm de 25 K: Model 16/10: 0.8m² x 230m² x 25K = 4600 W Model 28/20: 3.0m² x 230m² x 25K = W Model 18/12: 1.2m² x 230m² x 25K = 6900 W Model 22/16 (3.0): 3.0m² x 230m² x 25K = W Model 22/16: 2.0m² x 230m² x 25K = W Rezultă următoarele capacităţi pentru o valoarea a Δ tm de 15 K: Model 16/10: 0.8m² x 230W/m² K x 15K = 2750W Model 28/20: 3.0m² x 230 W/m² K x 15K = 10350W Model 18/12: 1.2m² x 230 W/m² K x 15K = 4150W Model 22/16 (3.0): 3.0m² x 230W/m² K x 15K = Model 22/16: 2.0m² x 230W/m² K x 15K = 6900W 10350W Schimbător de căldură în contracurent DK (cu pereţi dubli) Schimbător Greutate (kg) Ţeava Agent frigorific Suprafaţă (mm) Capacitate /W* de căldură interna (dm³) 16/ m x / x / x /16 1.0m x /16 2.0m x /16 3.0m x /20 1.5m x / x Împreună cu schimbătoarele de căldură interne, compania DK furnizează conductele cu serpentină pentru carcasa exterioară. Aceste schimbătoare de căldură sunt ideale în ceea ce priveşte adaptarea în cazul în care există deja un rezervor. În plus, acest concept devine convingător prin opţiunile uşoare de întreţinere şi carcasa detaşabilă. Schimbător de căldură în contracurent DK (cu pereţi simpli) Schimbător de căldură Greutate(kg) Interior ţeava internă Agent frigorific (dm³) Suprafaţă (mm) Capacitate / W* /

12 * Δ valoare k 230 W/m² x K Amplasarea schimbătorului de căldură Racordurile schimbătorului de căldură pot fi amplasate în zonele dorite doar la comandă. Exemplu 1 x 22/16 în direcţia A 1 x 18/12 în direcţia B 1 x 16/10 în direcţia C Imagine Picior de susţinere termometru

13 Opţiuni de instalare Rezervor standard Model 200/1 Model fabricat în serie 1 schimbător de căldură 16/10 1 schimbător de căldură 18/12 1 schimbător de căldură 22/16 1 schimbător de căldură 28/20 Model personalizat 4 schimbătoare de căldură 16/10 2 schimbătoare de căldură 18/12 2 schimbătoare de căldură 22/16 Model 300/1 şi 500/1 Model fabricat în serie 1 schimbător de căldură 16/10 1 schimbător de căldură 18/12 1 schimbător de căldură 22/16 1 schimbător de căldură 28/20 Model personalizat 4 schimbătoare de căldură 16/10 2 schimbătoare de căldură 18/12 2 schimbătoare de căldură 22/16 Model 300/4 Model fabricat în serie 4 schimbătoare de căldură 16/10 4 schimbătoare de căldură 18/12 4 schimbătoare de căldură 22/16 Model personalizat 6 schimbătoare de căldură 16/10 5 schimbătoare de căldură 18/12 5 schimbătoare de căldură 22/16 Model 500/4 Model fabricat în serie 4 schimbătoare de căldură 16/10 4 schimbătoare de căldură 18/12 4 schimbătoare de căldură 22/16 Model personalizat 6 schimbătoare de căldură 16/10 5 schimbătoare de căldură 18/12 5 schimbătoare de căldură 22/16

14 Opţiuni de instalare Rezervor standard Model 750/5 Model fabricat în serie 4 schimbătoare de căldură de până la 28/20 1 schimbător de căldură de până la 22/16 Model personalizat 8 schimbătoare de căldură 16/10 6 schimbătoare de căldură 18/12 6 schimbătoare de căldură 22/16 Model 1000/5 Model fabricat în serie 4 schimbătoare de căldură de până la 28/20 1 schimbător de căldură de până la 22/16 Model personalizat 8 schimbătoare de căldură 16/10 6 schimbătoare de căldură 18/12 6 schimbătoare de căldură 22/16 Opţiunile de instalare menţionate anterior sunt valabile pentru agenti frigorifici - schimbătoare de căldură, montate la baza rezervorului. O altă opţiune este integrarea unui schimbător de căldură suplimentar într-o instalaţie de încălzire precum aceasta, care să fie montat mai sus de jumătatea rezervorului (excepţie fac rezervoarele de 200 şi de 300 l.)

15 Opţiuni dimensiuni pentru rezervoare mari (rezervor poziţionat vertical) Capacitate Diametru Înălţimea Nr. max. total de schimbătoare de căldură ce trebuie instalate 1,500 l 1,000 mm 2,200 mm 12 buc. 1,500 l 900 mm 2,500 mm 10 buc. 2,000 l 1,100 mm 2,400 mm 12 buc. 2,000 l 1,200 mm 2,000 mm 12 buc. 3,000 l 1,400 mm 2,350 mm 14 buc. 3,000 l 1,300 mm 3,550 mm 14 buc. 3,000 l 1,200 mm 2,800 mm 12 buc. 5,000 l 1,500 mm 3,200 mm 16 buc. 5,000 l 1,600 mm 2,850 mm 20 buc. 5,000 l 1,800 mm 2,300 mm 24 buc. 7,000 l 2,000 mm 2,600 mm 30 buc. 8,000 l 1,800 mm 3,400 mm 24 buc. 9,000 l 2,000 mm 3,300 mm 30 buc. 9,000 l 2,200 mm 3,000 mm 35 buc. Alte modele se vor furniza la comandă.

16 Pierderi de presiune Δp (bar) Pierderi de presiune Debit (l/min.) Diagrama pierderilor de presiune într-un schimbător de căldură 22 mm, 2.5 m² şi 3.0m²

17 Recuperator de căldură DK pentru instalaţii frigorifice cu CO2 în domeniul transcritic, max. 130 bar la max C Montarea Schimbătorului de Căldură în Rezervorul DK Recuperatoare de căldură DK cu schimbătoare de căldură de siguranţă interne pentru a fi montate în Rezervoarele DK pentru schimbător de căldură intern Nr. de SCh. Tip 22/16 Secţiune transversala liberă privind nr. de schimbătoare de căldură Diametru interior/ interconexiune Secţiune transversala liberă / interconexiune Valori comparative R404A, la -10/tc +42 C Q0/kW la 8 m/sec mm² 16,0 mm 200 mm² 35 mm 60 kw mm² 21,7 mm 369 mm² 42 mm 85 kw mm² 24,0 mm 452 mm² mm 110 kw mm² 28,5 mm 637 mm² 54 mm 140 kw mm² 28,5 mm 637 mm² 54 mm 140 kw Pentru instalare în rezervoarele DK pentru schimbător de căldură intern. Instrucţiuni de instalare Datorită temperaturii ridicate de refulare care depăşeşte +100 C, vaporii pot forma, în interiorul rezervorului, apa disponibila, în cazul în care capacitatea este insuficientă iar consumul de apă este prea scăzut. Acest lucru trebuie evitat, din moment ce rezervorul de apă disponibilă nu este proiectat să funcţioneze ca un tambur al cazanului. Cea mai simplă soluţie este de înlocuire a vaporilor de CO2, direct în condensator, la o temperatură corespunzătoare în interiorul rezervorului de apă disponibilă. În plus, la rezervoarele de apă disponibilă sau la schimbătoarele de căldură externe a Recuperatorului de Căldură DK, care funcţionează pe bază de CO 2, se montează un ventil pentru eliminarea gazului permiţând eliminarea vaporilor, dar rămâne închis pentru lichid. O conductă adecvată de refulare a vaporilor de apă sau a condensului, trebuie achiziţionată de client. Cea mai bună modalitate de a preveni aplicarea unor măsuri obligatorii, este o proiectare optimă a recuperatorului de căldură, în funcţie de dimensiunea rezervorului şi necesarul actual de apă caldă.

18 Concept pentru arta culinară De mulţi ani, Sistemele de Recuperare a Căldurii DK sunt părţi componente din instalaţiile frigorifice a numeroşilor furnizori. Asemenea instalaţii frigorifice utilizează căldura reziduală pentru a încălzi necesarul de apă potabilă consumată zilnic. S-a adăugat o componentă auxiliară acestui concept avizat: În cazul Recuperatoarelor de Căldură DK, se foloseşte de mulţi ani un rezervor at (cu smalţ). Acest rezervor este neutru din punct de vedere chimic şi oferă condiţii igienice ideale. Schimbătoarele de căldură sunt fabricate din cupru, cel mai des utilizat material în instalaţiile frigorifice, care oferă un transfer optim de căldură. În cazul apei deionizate, se necesită utilizarea altor materiale de fabricaţie. Pentru ca aceste instalaţii să fie utilizate cu maşini de spălat vase, am reuşit să integrăm un schimbător de căldură tubular cu spirală din inox în rezervorul de recuperare a căldurii. Capacitatea de transfer de căldură pentru un astfel de schimbător este de 20 kw. Prin interconectarea mai multor schimbătoare de căldură se poate obţine un randament şi mai mare.

19 Recuperator de căldură DK cu schimbător de căldură extern/tubular rezervor Rezervor pentru apă potabilă vas at special Rezervor pentru apă caldă ne at izolaţie din spumă poliuretanică, spumă moale sau PVC Desupraîncălzitor Model cu pereţi dubli pentru apă potabilă Model cu un singur perete pentru apă caldă Pompă de alimentare Pentru un flux continuu al apei şi pentru alimentarea rezervorului Ventil cu 3 căi pentru alimentarea eficientă a rezervorului tampon la temperaturi ridicate

20 Descrierea Schimbătorului de Căldură Extern Principala zonă de aplicaţie a Echipamentelor de Recuperare a Căldurii DK cu schimbătoare de căldură externe vizează instalaţii mixte mari, cu ţevi de refulare de până la 108 mm. Schimbătoarele de căldură pot fi montate direct pe rezervor, ca în figura de mai jos, sau separat, la o anumită distanţă, pentru instalaţii mixte. În plus, schimbătoarele de căldură externe pot fi utilizate şi cu rezervoare deja aflate în funcţiune, efectuându-se racordurile corespunzătoare la conducta de alimentare. Observaţie importantă: Recuperatorul de Căldură DK cu schimbător de căldură intern facilitează separarea fără probleme a instalaţiei frigorifice de cea sanitară. Aceasta fiind o condiţie des întâlnită în cazul supermarketurilor. În majoritatea cazurilor, se adaugă la construcţie un rezervor cu pompă şi un dispozitiv de reglare a volumului de apă transportată, iar clientul comandă doar schimbătorul de căldură (componentă a instalaţiei frigorifice). În imaginile de mai jos sunt ilustrate diferite sugestii de instalaţii electrice la separarea instalaţiei sanitare de cea frigorifică.

21 Există 9 modele diferite de schimbătoare de căldură externe cu pereţi dubli din gama Sistemelor de Recuperare a Căldurii DK, dimensiunea fiecărui model creşte cu 0.1 m, astfel încât să poată fi calculat un schimbător de căldură potrivit pentru orice tip de aplicaţie. Schimbătoarele de căldură cu pereţi dubli, din gama Sistemelor de Recuperare a Căldurii DK, pot fi calculate ca fiind desupraîncălzitoare tubulare sau chiar condensatoare tubulare. Pentru supermarketuri, este suficientă utilizarea exclusivă a unui desupraîncălzitor, în timp ce în industria cărnii ar trebui folosită si căldura de condensare. În astfel de cazuri, aşa-numitele condensatoare tubulare s-au dovedit a fi ideale, la care este utilizată întreaga capacitate de desupraîncălzire şi aceeaşi capacitate de condensare. Se poate obţine direct o temperatură ridicată a apei şi o cantitate suficientă de apă caldă, de exemplu încălzirea apei de la +10 la +60 C: a) preîncălzire de la +10 la +35 C cu capacitate de condensare parţială b) după-încălzire de la +35 la +60 C cu capacitate de desupraîncălzire În general, Desupraîncălzitoarele şi Condensatoarele tubulare DK sunt furnizate cu un design de siguranţă cu pereţi dubli, pentru încălzirea apei potabile. În imaginea de mai jos se poate observa modelul cu pereţi dubli: agent frigorific în manta/apă în conductele interne. Camera de colectare de protecţie este prevăzută, de ambele părţi ale vasului, cu supapă de siguranţă. Desupraîncălzitoarele/Condensatoarele tubulare DK, tind sa fie calculate pentru o capacitate totală de desupraîncălzire sau de condensare, a unei instalaţii mixte. Schimbătorul de căldură este supradimensionat pentru segmentul de sarcină parţială. În timpul unui debit al pompei constant, segmentul de sarcină parţială a instalaţiei frigorifice foloseşte cantitatea totală de energie, dar produce temperaturi mai mici pe partea de evacuare a apei, astfel încât perna de apă caldă creată să se amestece în vas cu cea de apă rece. Pentru a evita acest lucru, vă oferim schimbătoare de căldură externe, pentru instalaţiile frigorifice mixte, controlate termic cu ajutorul ventilelor cu 3 căi. Cu tehnologia DK, se asigură, chiar şi în segmentul de sarcină parţială, că apa este furnizată cu o temperatură constantă ridicată către rezervor. Un avantaj suplimentar al ventilului 3 căi, constă în prevenirea formării condensului în timpul funcţionării în sarcina parţială, în timp ce se foloseşte doar supraîncălzirea. Este disponibil, de asemenea, acelaşi design pentru desupraîncălzitoarele tubulare cu pereţi dubli/ condensatoarele tubulare pentru NH3, la care componentele de transportare a apei sunt realizate din oţel inoxidabil, iar cele de transportare a agentului frigorific sunt fabricate din ST 35.

22 Tip Conducta externă (mm) Ţevi interne Suprafaţa disponibilă de apă (mm²) Racord apă max. ( ) Suprafaţa disponibilă de agent frigorific (mm²) Racord agent frigorific max. (mm) Suprafaţa de agent frigorific (m/m²) Greutate (kg/m) Greutate (kg per 0.1m) Lungime totală: lungimea calculată a tuburilor cu aripioare Tip Conducta externă (mm) Ţevi interne Suprafaţa disponibilă de apă (mm²) Racord apă max. ( ) Suprafaţa disponibilă de agent frigorific (mm²) Racord agent frigorific max. (mm) Suprafaţa de agent frigorific (m/m²) Greutate (kg/m) Greutate (kg per 0.1m) Lungime totală: lungimea calculată a tuburilor cu aripioare Desupraîncălzitoare şi Condensatoare tubulare DK, cu pereţi dubli Conductă placată cu cupru, cu ţevi cu aripioare, completate cu suporţi de montare si izolaţie 42/2 x 16/ x 16/ / , ,2 54/4 x 16/ x 16/ / ,2 64/7 x 16/ x 16/ , ,2 76/10 x 16/ x 16/ , ,3 89/14 x 16/ x 16/ /4 1, , ,3 108/21 x 16/ x 16/10 1, /2 2, , ,3 133/28 x 16/ x 16/10 1, /2 4, , ,3 159/38 x 16/ x 16/10 2, , ,4 219/64 x 16/ x 16/10 3, /2 15, ,4 Desupraîncălzitoare si Condensatoare tubulare DK, cu pereţi simpli Conductă placată cu cupru, cu ţevi cu aripioare, completate cu suporţi de montare şi izolaţie 42/4x x ¼ , ,5 0,2 54/7x x , ,2 64/10x x , ,3 76/15x x ¼ , ,3 89/20x x ½ , ,3 108/30x x ½ , ,3 133/37x x ½ , ,3 159/50 x x ,4 219/85 x x , ,4

23 Rezervor Recuperator de Căldură Combi cu schimbător de căldură intern /extern din cupru şi schimbător de căldură cu ţeavă în serpentină, din oţel inoxidabil

24 Rezervorul Combi În general, Recuperatoarele de Căldură DK sunt utilizate cel mai des pentru încălzirea apei potabile, având în vedere faptul că majoritatea clienţilor au nevoie zilnic de o cantitate mare de apă caldă, de exemplu la curăţenie. Apa caldă este necesară în aceeaşi cantitate de-a lungul întregului an, ceea ce duce la obţinerea celor mai înalte performanţe în domeniul recuperării de căldură. Aceasta este o diferenţă clară în comparaţie cu recuperarea căldurii pentru încălzire, care se foloseşte în general doar în a doua jumătate a anului. Cu toate acestea, există clienţi care folosesc doar desupraîncălzirea pentru încălzirea apei curente, astfel încât căldura de condensare este disponibilă în vederea încălzirii, de exemplu într-un supermarket. Pentru o astfel de aplicaţie, compania DK poate oferi diferite combinaţii de echipamente. Apa caldă este încălzită într-un bazin, iar cea potabilă este încălzită printr-un flux continuu cu ajutorul unei ţevi în serpentină din oţel inoxidabil, care se regăseşte în interiorul aceluiaşi bazin. Pentru astfel de echipamente combinate, compania DK utilizează bazine de încălzire nefinisate, cu schimbătoare de căldură cu pereţi simpli. Conform standardului EN 1717, există pereţi dubli între partea de agent frigorific şi cea de apă potabilă. Este preferabil, ca alimentarea cu apă caldă să fie dispusă la o înălţime de 2/3 a bazinului, astfel încât să existe o pernă de apă fierbinte în partea superioară a bazinului, care nu este răcită de circuitul de apă al sistemului. Partea superioară a rezervorului se încălzeşte datorită căldurii agentului frigorific, ajungând la temperaturi care depăşesc temperatura de condensare. Aşadar, temperatura apei potabile poate depăşi temperatura de condensare. Încălzirea rezervorului se poate efectua folosind schimbătoare de căldură interne sau externe. Pentru a asigura ambele temperaturi ale apei, menţionate anterior, în interiorul rezervorului, este deosebit de necesară utilizarea specială a desupraîncălzirii. Schimbătoarele de căldură interne funcţionează pe toată înălţimea rezervorului; în cazul schimbătoarelor de căldură externe, desupraîncălzitorul şi condensatorul trebuie amplasate separat. De asemenea, acest sistem este potrivit şi pentru rezervoare mari astfel există suficientă energie pentru un rezervor de 5000 de litri, de exemplu. În cazul creşterii necesarului de apă caldă, se pot conecta în paralel câteva ţevi în serpentină din oţel inoxidabil. Capacitatea termică a ţevii în serpentină din oţel este de aproximativ 20 kw. Promovăm noi concepte pentru supermarketuri şi magazine cu produse la preţ redus. Vă prezentăm 3 noi concepte DK pe baza schemelor tehnice. Aceste scheme se consideră a fi o sursă de inspiraţie. Există multe alte sisteme, eficiente, bineînţeles. Compania DK este întotdeauna pregătită să identifice echipamentul potrivit pentru dumneavoastră.

25 Concepte pentru supermarketuri Încălzire cu refrigerare comercială posibilitatea încălzirii totale cu ajutorul unei pompe de căldură Desenul prezintă o instalaţie de Recuperare a Căldurii pentru încălzirea unui magazin, care foloseşte căldura reziduală de la o unitate frigorifică comercială fără încălzirea apei calde. Utilizarea suplimentară a pompei de căldură aer/apă, va permite furnizarea unei cantităţi suficiente de apă caldă pentru încălzire în sezonul rece şi de apă rece pentru climatizare în sezonul cald.

26 Concepte pentru supermarketuri Încălzire refrigerare comercială posibilitatea utilizării unui schimbător de căldură pentru încălzirea apei curente posibilitatea încălzirii totale cu ajutorul unei pompe de căldură Această schemă ilustrează modul în care căldura evacuată de la o instalaţie mixtă este utilizată de un Condensator Tubular cu pereţi simpli, într-un rezervor de încălzire. Utilizarea unui Desupraîncălzitor Tubular suplimentar va determina încălzirea părţi superioare a rezervorului datorită capacităţii de supraîncălzire la un nivel de temperatură care depăşeşte temperatura de condensare. În plus, un condensator poate fi instalat pentru o pompă de căldură apă-aer, pentru a încălzi întregul supermarket. În acest rezervor de încălzire se va monta o ţeavă în serpentină din oţel inoxidabil, care va asigura cantitatea necesară de apă caldă pentru supermarket.

27 Concepte pentru supermarketuri Încălzire cu refrigerare comercială posibilitatea utilizării unui schimbător de căldură pentru încălzirea apei curenre posibilitatea încălzirii/răcirii totale cu ajutorul unei pompe de căldură În imaginea de mai jos se prezintă o instalaţie care asigură în plus necesarul de apă caldă, folosindu-se desupraîncălzirea din instalaţia mixtă. Rezervoarele de încălzire şi de apă caldă pot fi montate unul deasupra celuilalt, fiind separate de un strat de izolaţie.

28 Concepte pentru clădiri rezidenţiale Rezervorul de Colectare Pompă de Căldură DK satisface cererile din ce în ce mai mari pentru pompele de căldură utilizate pentru încălzire şi pentru apa potabilă. Căldura reziduală de la o instalaţie frigorifică se foloseşte la încălzirea apei calde cu ajutorul schimbătoarelor de căldură (condensatoare). De asemenea, este posibilă şi racordarea unor schimbătoare de căldură suplimentare, precum cele pe bază de energie solară sau a altor surse de încălzire. Folosind un balon de apă caldă este posibilă încălzirea apei potabile cu ajutorul unui singur rezervor, care poate fi utilizat în mod raţional pentru umplerea unei căzi, de exemplu.

29 Recuperator de căldură DK Model 120/1 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1021 mm 500 mm - straturi de 620 mm / 80 mm cu înveliş din PVC 120 l 50 kg at strat dublu de 6 bar

30 Recuperator de căldură DK Model 200/1 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1395mm 500 mm 610mm/55mm spumă poliuretaincă cu strat gros de GRP straturi de 620 mm / 80 mm cu înveliş din PVC 200 l 95 kg at strat dublu de 6 bar

31 Recuperator de căldură DK Model 300/1 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1349 mm 600 mm 710 mm/55 mm spumă poliuretaincă cu strat gros de GRP straturi de 720 mm / 80 mm cu înveliş din PVC 300 l 110 kg at strat dublu de 6 bar

32 Recuperator de căldură DK Model 300/4 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1325 mm 600 mm 710mm/55mm spumă poliuretaincă cu strat gros de GRP straturi de 720 mm / 80 mm cu înveliş din PVC 300 l 112 kg at strat dublu de 6 bar

33 Recuperator de căldură DK Model 500/1 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1825mm 600 mm 710mm/55mm spumă poliuretaincă cu strat gros de GRP straturi de 720 mm / 80 mm cu înveliş din PVC 450 l 138 kg at strat dublu de 6 bar

34 Recuperator de căldură DK Model 500/4 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1825 mm 600 mm 710 mm/55 mm spumă poliuretaincă cu strat gros de GRP straturi de 720 mm / 80 mm cu înveliş din PVC 450 l 143 kg at strat dublu de 6 bar

35 Recuperator de căldură DK Model 750/5 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 2011 mm 750 mm 860 mm/55 mm spumă poliuretaincă cu strat gros de GRP straturi de 870 mm / 80 mm cu înveliş din PVC 750 l 222 kg exterior at strat dublu de în interior 6 bar

36 Recuperator de căldură DK Model 1000/5 - Ø 750 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 2517 mm 750 mm 860 mm/55mm spumă poliuretaincă cu strat gros de GRP straturi de 870 mm / 80 mm cu înveliş din PVC 1000 l 278 kg at strat dublu de 6 bar

37 Recuperator de căldură DK Model 1000/5 - Ø 800 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø straturi subţiri de izolaţie: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 2260 mm 800 mm straturi de 920 mm / 80 mm cu înveliş din PVC 1000 l 300 kg at strat dublu de 6 bar

38 Recuperator de căldură DK Model 1000/5 - Ø 900 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1980 mm 900 mm Straturi subţiri de 1020 mm/80 mm cu înveliş din PVC 1000 l 340 kg at strat dublu de 6 bar

39 Recuperator de căldură DK Model 1500 bis 7000 Volum (l) Diametru (mm) Înălţime totală (mm) Nr. max. de Schimbătoare de Căldură montate 1,500 1,000 2, buc. 1, , buc. 2,000 1,100 2, buc. 2,000 1,200 2, buc. 3,000 1,400 2, buc. 3,000 1,300 3, buc. 3,000 1,200 2, buc. 5,000 1,500 3, buc. 5,000 1,600 2, buc. 5,000 1,800 2, buc. 7,000 2,000 2, buc.

40 Rezervor tampon DK Model 300 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie moale Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1334 mm 600 mm 710 mm/strat din spumă poliuretanică de 55 mm cu strat gros de GRP Straturi de 720 mm/ 80 mm cu înveliş din PVC 300 l 102 kg at strat dublu de 6 bar

41 Rezervor tampon DK Model 450 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie moale Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 1804 mm 600 mm 710 mm/strat din spumă poliuretanică 55 mm cu strat gros de GRP 720 mm/ 80 mm cu înveliş din PVC 450 l 133 kg at strat dublu de 6 bar

42 Rezervor tampon DK Model 750 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie moale Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 2048 mm 750 mm 860 mm/strat din spumă poliuretanică de 55 mm cu strat gros de GRP straturi de 870 mm/ 80 mm cu înveliş din PVC 750 l 213 kg at strat dublu de 6 bar

43 Rezervor tampon DK Model 1000 Specificaţii tehnice Înălţimea rezervorului: Ø fără izolaţie: Ø cu izolaţie din spumă poliuretanică: Ø straturi subţiri de izolaţie moale Volum: Greutate: Protecţie anticorozivă exterior: Protecţie anticorozivă interior: Presiunea de funcţionare: 2552 mm 750 mm 860 mm/strat din spumă poliuretanică 55 mm cu strat gros de GRP straturi 870 mm/ 80 mm cu înveliş din PVC 1000 l 267 kg at strat dublu de 6 bar

44 Rezervor tampon DK Model 1500 bis 7000 Imagine faţă Imagine spate Volum (l) Diametru (mm) Înălţime totală (mm) 1,500 1,000 2,200 1, ,500 2,000 1,100 2,400 2,000 1,200 2,000 3,000 1,400 2,350 3,000 1,300 3,550 3,000 1,200 2,800 5,000 1,500 3,200 5,000 1,600 2,850 5,000 1,800 2,300 7,000 2,000 2,600 Suport standard pentru montarea schimbătorului de căldură tubular extern Dacă suportul este prevăzut cu 3 picioare, unul se va afla în mijlocul schimbătorului de căldură

45 Lungimea ţevii cu aripioare Distanţa dintre suporţi Nr. de picioare 400 mm 200 mm 2 picioare 500 mm 200 mm 2 picioare 600 mm 200 mm 2 picioare 700 mm 200 mm 2 picioare 800 mm 400 mm 2 picioare 900 mm 400 mm 2 picioare mm 500 mm 2 picioare mm 500 mm 2 picioare mm 700 mm 2 picioare mm 700 mm 2 picioare mm 900 mm 2 picioare mm 900 mm 2 picioare mm 1100 mm 2 picioare mm 1100 mm 2 picioare mm 1300 mm 2 picioare mm 1300 mm 2 picioare mm 1500 mm 2 picioare mm 1700 mm 2 picioare mm 1700 mm 2 picioare mm 1900 mm 2 picioare mm 1900 mm 2 picioare mm 2100 mm 2 picioare mm 2100 mm 2 picioare mm 2400 mm 2 picioare mm 2400 mm 2 picioare mm 2400 mm 2 picioare mm 2600 mm 3 picioare mm 2700 mm 3 picioare mm 2800 mm 3 picioare mm 2900 mm 3 picioare mm 3000 mm 3 picioare mm 3100 mm 3 picioare mm 3200 mm 3 picioare mm 3300 mm 3 picioare mm 3400 mm 3 picioare mm 3500 mm 3 picioare mm 3600 mm 3 picioare mm 3700 mm 3 picioare mm 3800 mm 3 picioare mm 3900 mm 3 picioare mm 4000 mm 3 picioare mm 4100 mm 3 picioare mm 4200 mm 3 picioare mm 4300 mm 3 picioare mm 4400 mm 3 picioare mm 4500 mm 3 picioare

46 Recuperator de căldură DK apă curentă cu încălzire ulterioară

47 Recuperator de căldură DK apă curentă cu încălzire ulterioară prin intermediul apei calde

48 Sistem de Recuperare a Căldurii DK combinat, cu un rezervor de colectare a apei curente şi un rezervor de colectare pentru scopuri de încălzire

49 Recuperator de căldură DK cu rezervoare de apă poziţionate în paralel

50 Rezervor Tampon DK cu desupraîncălzitor tubular anexat

51 Rezervor Tampon DK cu desupraîncălzitor tubular separat

52 Rezervor Tampon DK cu două desupraîncălzitoare tubulare separate

53 Două rezervoare tampon montate în paralel, cu desupraîncălzitor tubular separat

54 Condensator Tubular DK cu Pompă ataşată Desupraîncălzitor tubular DK cu pompă ataşată şi ventil cu 3 căi

55 DK- Schimbător de Căldură pe Aspiraţia Agentului Frigorific

56 Temperatura gazului aspirat la intrarea în compresor Capacitatea compresorului (EN12900) Capacitatea compresorului Capacitatea frigorifică a vaporizatorului (7K tempera-tură de supraîncălzire utilizată) Coeficientul de performanţă al vaporizatorului Performanţa suplimentară a vaporizatorului exprimată în procente Temperatura de refulare Descrierea schimbătorului de căldură intern Schimbătoarele de Căldură pe Aspiraţia Agentului Frigorific DK, asigură buna funcţionare a compresorului şi optimizarea capacităţii frigorifice, cu un grad de evaluare precis a subrăcirii lichidului şi a supraîncălzirii gazului la aspiraţie. Performanţa îmbunătăţită a instalaţiei frigorifice Compania DK acordă atenţie deosebită activităţilor legate de proiectarea şi fabricarea componentelor destinate îmbunătăţirii coeficientului de performanţă al instalaţiilor frigorifice. Anumiţi agenţi frigorifici, îndeosebi R404A, permit creşterea coeficientului de performanţă prin subrăcirea lichidului, depăşind pierderile cauzate de supraîncălzirea gazului aspirat din cauza volumului mare. Subrăcirea lichidului cu 10 K într-o instalaţie frigorifică la -10 C determină o creştere a capacităţii frigorifice de aproximativ 10%. Alţi agenţi frigorifici, precum R134a, asigură un coeficient de performanţă mai mic. Următorul tabel oferit de BITZER pentru modelul de compresor 4DC-5.2Y (sau 4DC-7.2Y) exemplifică aceste corelaţii relevante. În tabel sunt ilustrate modificările coeficientului de performanţă în timpul subrăcirii la 5, 10 şi 15 K. Când avem o subrăcire de performanţă de 10 K la -10/tc +45 C, vaporizatorul oferă o capacitate frigorifică cu 9.2% mai mare. În acest caz, foarte importantă este luarea în considerare a creşterii temperaturii gazului comprimat. Agent frigorific R404A/R507A, răcire în condiţii normale --10 C/45 C Fără schimbător de căldură 2 C kw kw kw C subrăcire 5K C kw kw kw C subrăcire 10K C kw kw kw C subrăcire 15K C kw kw kw C Agent frigorific R404A/R507A, congelare -35 C/40 C Fără schimbător de căldură -15 C 4.25 kw 3.65 kw 3.27 kw C subrăcire 5K C 4.25 kw 4.10 kw 3.45 kw C subrăcire 10K 4.12 C 4.25 kw 4.51 kw 3.62 kw C subrăcire 15K C 4.25 kw 4.90 kw 3.78 kw C Agent frigorific R134a, climatizare 5 C/50 C Fără schimbător de căldură 15 C kw kw kw C subrăcire 5K C kw kw kw C subrăcire 10K C kw kw kw C Agent frigorific R134a, răcire în condiţii normale -10 C/45 C Fără schimbător de căldură 2 C 7.86 kw 7.59 kw 7.35 kw C subrăcire 5K C 7.86 kw 8.12 kw 7.49 kw C subrăcire 10K C 7.86 kw 8.62 kw 7.62 kw C subrăcire 15K 27.8 C 7.86 kw 9.09 kw 7.75 kw C Agent frigorific R407C, Compresor 4DC-7.2Y, climatizare 5 C/50 C punct de rouă Fără schimbător de căldură 15 C 20.2 kw kw kw C subrăcire 5K C 20.2 kw 21.4 kw kw C subrăcire 10K C 20.2 kw 22.8 kw 20.4 kw C

57 Atunci când o instalaţie frigorifică funcţionează cu un ventil de laminare, vaporizatorul este presetat la o temperatură de supraîncălzire de 6 K, pentru a asigura vaporizarea completă a agentului frigorific. Acest lucru presupune că doar 85% din suprafaţa vaporizatorului (şi nu suprafaţa totală a vaporizatorului) este utilizată pentru procesul de evaporare a agentului frigorific, în timp ce 15% din suprafaţa vaporizatorului este necesară pentru producerea supraîncălzirii. Cu ajutorul Schimbătorului de Căldură pe Aspiraţia Gazului furnizat de compania DK, procesul de supraîncălzire în vaporizator poate fi reglat cu un ventil de laminare electronic la un nivel cât mai scăzut posibil, iar bulbul ventilului poate fi poziţionat, ca de obicei, la ieşirea din vaporizator. Chiar şi în timpul funcţionării, cu un ventil de laminare cu dispozitiv de control al temperaturii circuitul poate funcţiona şi fără supraîncălzire în vaporizator. În acest caz, schimbătorul de căldură intern se montează chiar la ieşirea vaporizatorului, iar bulbul ventilului de laminare la ţeava de ieşire a schimbătorului de căldură intern. Aşadar, vaporizatorul poate fi utilizat 100%. Când folosim un vaporizator la aceeaşi capacitate, se produce o temperatură de vaporizare mai mare la acelaşi efect frigorific. Acesta este principalul avantaj din punct de vedere energetic al Schimbătorului de Căldură Intern. Siguranţa asigurată a compresorului Un avantaj major al Schimbătoarelor de Căldură Interne DK îl reprezintă siguranţa optimă al compresorului. Toţi producătorii de compresoare recomandă o creştere a temperaturii gazului la aspiraţie. Temperatura ridicată previne răcirea excesivă a uleiului din compresor, ceea este benefic pentru lubrifierea compresorului. De asemenea, Schimbătoarele de Căldură Interne pot elimina pătrunderea lichidului în compresor. Această caracteristică suplimentară de siguranţă se obţine prin vaporizarea completă a particulelor de lichid în schimbătorul de căldură intern. Avantaje suplimentare O particularitate a Schimbătoarelor de Căldură Interne DK este calculul precis al gradului de subrăcire a lichidului şi de supraîncălzire a gazului la aspiraţie. Acest lucru este important pentru noi, având în vedere că odată cu creşterea beneficiilor energetice datorate temperaturii excesive de subrăcire, creşte şi la ieşirea temperaturii finale din compresor care, dacă este prea mare, va cauza defectarea condensatorului. Un alt avantaj constă în faptul că în urma unui calcul precis al numărului de ţevi necesare în interiorul carcasei Schimbătorului de Căldură Intern DK, se obţine un raport echilibrat al suprafeţei lor disponibile pentru aspiraţia gazului şi conductele de transportare a lichidului ulei; împreună cu acestea şi suporţii speciali pentru montarea ţevilor interne, întăresc motivul pentru care Schimbătorul de Căldură Intern DK funcţionează fără pierderi remarcabile de presiune în ţevile de gaz şi de lichid. Programul nostru complet furnizează, pentru Schimbătoarele de Căldură Interne-DK, conexiunile pentru ţevile de aspiraţii cu diametre variind între 28 şi 133 mm, precum şi pentru ţevile de lichid cu diametre de la 18 până la 64 mm.

58 Proiectarea unui compresor cu /fără Schimbător de Căldură Intern Proiectare realizată cu ajutorul software-ului BITZER fără Schimbător de Căldură Intern - DK cu Schimbător de Căldură Intern - DK Valori implicite Valori implicite Model condensator 4DC -5.2Y -40S Model condensator 4DC -5.2Y -40S Agent frigorific R404A Agent frigorific R404A Vaporizare -10 C Vaporizare -10 C Condensare 45 C Condensare 45 C Subrăcire lichid 0K Subrăcire lichid 0K Temperatura gazului la 2 C Temperatura gazului la 20 C aspiraţie aspiraţie Reţea de alimentare 400V -3-50Hz Reţea de alimentare 400V -3-50Hz Temperatură de supraîncălzire 7,000 K Temperatură de 7 K utilizată supraîncălzire utilizată Regulator ieşire 100% Regulator ieşire 100% Rezultat Rezultat Model condensator 4DC -5.2Y -40S Model condensator 4DC -5.2Y -40S Capacitate frigorifică kw Capacitate frigorifică kw Capacitate frigorifică * kw Capacitate frigorifică* kw Capacitate vaporizator kw Capacitate vaporizator kw Consum de energie 6.25 kw Consum de energie 6.25 kw Energie (400V) A Energie (400V) A Domeniu de variaţie tesiune V Domeniu de variaţie tensiune V Capacitate de condensare (cu kw Capacitate de condensare (cu kw WA) WA) Coeficient de performanţă 1.93 Coeficient de performanţă 2.39 Coeficient de performanţă * 2.10 Coeficient de performanţă * 2.10 Debit masic 421 kg/h Debit masic 393 kg/h Tip de funcţionare standard Tip de funcţionare standard Reiese faptul că pentru aceeaşi putere electrică se îmbunătăţeşte capacitatea frigorifică, aceasta crescând de la kw la 12.6 kw = 1.04 kw = 9.2%. * conform standardului EN (20 C temperatura gazului la aspiraţie / 0 K subrăcirea lichidului)

59 Analiza Schimbătorului de Căldură Intern DK (1.0 m) În următorul tabel este ilustrată gama standard de Schimbătoare de Căldură Interne DK: 1,0 m lungime) de la modele de 42/3x13 la modele de 219/64x13=9 modele cu conexiuni la conductele de lichid de dimensiuni care variază între 12 şi 64 mm şi conducte de aspiraţie a gazului ale căror dimensiuni variază între 28 şi 133 mm. Model Conductă externă (mm) Ţevi interne Lungimea conductelo r interne (mm) Distanţa la care se montează (mm) Lungime a totală (mm) Înălţime totală (mm) Conducta de aspiraţie (mm) Conducta de lichid (mm) Suprafaţă partea de joasă presiune (m2) Capacitatea schimbătorului de căldură (W 1) Volumul spaţiului în care se află conducta externă (partea de joasă presiune) în dm ³ Volumul spaţiului în care se află conducta (partea de înaltă presiune) în dm³ 42/3x x13 1, , ,48 1,550 0,8 0,26 5 0,5 54/5x x13 1, , ,8 2,590 1,3 0,35 9 0,5 64/7x x13 1, , ,12 3,620 1,9 0, /9x x13 1, , ,44 4,665 2,8 0, /12x x13 1, , ,92 6,220 4,0 0, /20x x13 1, , ,2 10,360 5,5 1, /30x x13 1, , ,8 15,550 8,3 2, /40x x13 1, , ,4 20,700 12,4 2, /64x x13 1, , ,24 33,100 26,1 4, Greutate (kg/m) Greutate (kg/0,1 m) Persoanele care deţin cunoştinţe despre gama produselor DK vor observa asemănări dintre Schimbătoarele de Căldură Interne DK cu condensatoare tubulare cu pereţi simpli şi faptul că condensatoarele tubulare integrează mai multe ţevi de acelaşi fel în manta. Exemple: Condensator tubular DK model 159/50x13=50 ţevi Schimbător de Căldură Intern DK Model 159/40x13=40 ţevi Nr. de ţevi al Schimbătoarelor de Căldură Interne împreună cu piesele de ţeavă pentru montaj, menţionate anterior, au fost calculate astfel încât să se formeze o secţiune transversală liberă, paralelă cu conducta de aspiraţie a gazului (în acest caz de 108 mm) şi cu conductele de lichid de 54 mm. Nu contează numărul maxim de ţevi sau suprafaţa, ci numărul de ţevi necesare pentru funcţionarea echilibrată a instalaţiei frigorifice fără pierderi semnificative de presiune. Presiunea max. de funcţionare: zona conductei externe: zona conductei externe (OA) 16 bar - zona ţevilor (TA) 30 bar 1) capacitate calculată pentru instalaţia cu agent frigorific de tipul R404A: Grupuri frigorifice cu răcire în condiţii normale: subrăcirea lichidului de la +40 C la +30 ºC supraîncălzirea gazului la aspiraţie de la ±0ºC la + 35 ºC supraîncălzirea gazului la aspiraţie de la -25 ºC la -15 C

60 DK - Răcitor de Apă cu vaporizator Distribuitor de tip tub Distribuţie optimă a lichidului Pompa de alimentare Pentru încărcarea rezervorului Vaporizator Cu pereţi dubli pentru răcirea apei de la reţea Cu pereţi simpli pentru răcirea apei Integrat în rezervor Rezervor Rezervor pentru răcirea apei de la reţea, cu boiler integrat şi at Rezervor pentru răcirea apei cu interior nefinisat Izolaţie din spumă poliuretanică

61 Informaţii Descrierea Răcitorului de Apă DK Asemenea Recuperatorului de căldură DK (rezervor cu schimbătoare de căldură interne), modelul obişnuit de Răcitor de Apă DK constă dintr-un rezervor cu vaporizator încorporat, o combinaţie între un rezervor tampon şi un vaporizator. Singurul lucru pe care dumneavoastră trebuie să îl faceţi este să racordaţi conductele de lichid şi de aspiraţie ale instalaţiei frigorifice la Răcitorul de Apă DK şi să stabiliţi conexiunile de apă cu consumatorii. Rezervoarele DK pentru instalaţii de apă de tip deschis (fără aprovizionare cu oxigen) sunt ate, în timp ce instalaţiile de apă de tip închis sunt echipate cu rezervoare nefinisate. Rezervoarele de apă rece cu capacitate de 180, 280, 400, 700 şi 950 l sunt furnizate de compania DK izolate asemenea rezervoarelor cu protecţie împotriva difuziunii de aburi. În cazul rezervoarelor mai mari, există riscul ca izolaţia prefabricată să se deterioreze în timpul transportului, al integrării sau al montării, aşadar protecţia faţă de difuziunea de aburi nu va mai fi asigurată. De aceea, rezervoarele mai mari se vor furniza fără izolaţie care se va monta după instalarea acestora la punctul de lucru. Descrierea vaporizatorului DK-KS În cazul Răcitorului de Apă DK, vaporizatoarele KS sunt prevăzute cu o unitate de distribuţie complexă a lichidului şi interconectată pe partea de aspiraţie. Aşadar, distribuţia precisă a agentului frigorific se obţine folosind la capătul opus coturi. Rezultatul constă în distribuirea 100% uniformă a agentului frigorific în ţevi, astfel încât să se asigure că temperatura din interiorul ţevilor este constantă. Aceasta este o condiţie pentru funcţionarea fără probleme la temperaturi de vaporizare sub zero grade şi la temperaturi ale apei aproape de punctul de îngheţ. De asemenea, vaporizatorul DK-KS este disponibil şi cu o flanşă suplimentară pentru a facilita îndepărtarea carcasei în vederea curăţării vaporizatorului. Aşadar, nimic nu împiedică folosirea Răcitorului de Apă DK într-un mediu poluat. Izolaţia Răcitor de apă DK Izolaţie din spumă poliuretanică furnizată de 2 straturi subţiri, s=55mm compania DK Clasa materialului de construcţie DIN 4102/B3 Ton culoare RAL 5017 albastru Conductivitate termică λ(lambda): 0.036W/mK la +0 C Gamă de temperaturi -20 C şi +105 C Vaporizator multitubular, răcitor de lichid, conducte din cupru Kaiflex KK Clasa materialului de construcţie DIN 4102 B2, cu proprietate de autostingere cf ASTM D Conductivitate termică λ(lambda): 0.04 W/mK la +40 C Gamă de temperaturi -57 C la +125 C Rezistenţa la difuziunea de vapori > 4000μ (DIN 52615)

62 Exemple de aplicaţii Aplicaţii tipice pentru Răcitoarele de Apă DK - instalaţii de climatizare cu temperaturi de +12/+6 C - instalaţii de răcire cu regim general de funcţionare +8/+4 C sau +15/+10 C - Răcire sparanghel +6/+1 C - răcire indirectă folosind instalaţii cu glicol, e. g. -8/-4 C - echipamente de congelare -32 / -28 C - instalaţii speciale precum cele pentru răcirea uleiului -50 C Răcire indirectă folosind instalaţii cu glicol -8/-4 C În prezent, sistemele de răcire indirectă se utilizează, în general, în procesele de maturare a şuncii, având în vedere că astfel de procese necesită o trecere permanentă de la rece la cald. Saramura rece şi caldă sunt folosite într-un singur echipament de transfer de căldură. Rezultatul constă în combinaţia ideală pentru recuperatoarele de căldură DK, deoarece anumite camere de maturare sunt tratate cu saramură rece, altele cu saramură caldă încălzită de dispozitivul de Recuperare a Căldurii DK. În ultimii ani, cele mai mari instalaţii de răcire indirectă fabricate vreodată de compania DK au fost furnizate companiilor de catering din aeroporturi şi cuprinde, printre altele, o instalaţie cu o capacitate de frigorifică de 1800 kw, -8/-4 C pentru răcire în condiţii normale, cu 4 vaporizatoare într-un rezervor de litri. În acest caz, instalaţiile de congelare funcţionează pe bază de saramură rece (Qo ca. 250kW, - 32/-28 C). În cazul instalaţiilor de congelare complexe, Răcitoarele de Apă DK oferă avantajul că apa rece poate fi distribuită prin intermediul unui sistem hidraulic. În imaginile de mai jos se pot observa astfel de instalaţii. Brutărie / producţia de aluat cu apă rece Răcitorul de Apă DK, este din ce în ce mai căutat pentru brutării şi industria produselor de panificaţie, pentru care se folosesc rezervoarele ate, izolate etanş la abur şi cu o capacitate de 950 l, prevăzute cu vaporizatoare cu pereţi dubli. În general, în timpul verii, în industria producţiei de aluat pentru pâine albă unde se folosesc de obicei aparate performante de frământat aluatul şi aditivi calzi, aluatul se încălzeşte foarte repede, iar procesul de fermentaţie începe înainte de momentul prevăzut. Din acest motiv, aşa-numitele dispozitive de răcire a aluatului sunt folosite în cazul în care apa atinge +2 C. Având în vedere că se toarnă apă direct în aluat, faptul că vaporizatorul este prevăzut cu pereţi dubli este un adevărat avantaj, reprezentând un motiv bun pentru creşterea vânzărilor. De-a lungul anilor, s-a dezvoltat o gamă de instalaţii DK capabile să furnizeze apă rece de la 100 la 1000 de litri pe oră, răcind apa de la + 18 la +2 C. Instalaţiile de spălare a salatei folosind Răcitoare de Apă DK urmează acelaşi principiu, având în vedere că salata rămâne proaspătă pentru o perioadă îndelungată atunci când este spălată la temperaturi sub +4 C.

63 Model Conducta externă (mm) Ţevi interne Suprafaţa disponibilă de apă (mm²) Dimensiunea max. a conductei de apă Suprafaţa disponibilă de agent frigorific (mm²) Dimensiunea max. a conductei de agent frigorific (mm) Suprafaţa externă a zonei de agent frigorific (m/m²) lungime totală: lungimea calculată a ţevilor cu aripioare: Date tehnice: Vaporizator tubular DK-KS - integrat într-o carcasă din cupru în carcasa unui echipament de tip deschis cu alimentare cu oxigen - integrat într-o carcasă din oţel în carcasa unui echipament de tip închis fără alimentare cu oxigen - integrat în rezervor 54/4 x 15 KS 54 4 x 15 1,189 ¾ /6 x 15 KS 64 6 x 15 1, /8 x 15 KS 76 8 x 15 2, /14 x 15 KS x 15 2,700 1 ¼ /20 x 15 KS x 15 4,299 1 ½ 1, /32 x 15 KS x 15 6, , /48 x 15 KS x 15 8,615 2 ½ 2, /92 x 15 KS x 15 16, DN 5, /128 x x 15 35, DN 6, KS Vaporizator tubular DK-KS pentru sisteme cu circuit închis al apei - integrat într-o carcasă din oţel, izolat etanş, inclusiv suporţi - integrat în rezervor 219/92x15 KS x 15 16, DN 5, ,36 273/128 x x 15 35, DN 6, ,45 KS 400/216 x x 15 91, DN 11, ,66 KS 400/256 x 15 KS x 15 83, DN 13, ,66 Vaporizator tubular DK cu pereţi dubli de siguranţă Vaporizator integrat în rezervor at fabricat pentru răcirea apei pentru industria alimentară 64/4 x 16/ x 16/10 1,627 1 ¼ /6 x 16/ x 16/10 2, / /10 x 16/ x 16/10 2,552 1 ¼ /14 x 16/ x 16/10 4,612 1 ¼ /20 x 16/ x 16/10 6,489 1 ½ /28 x 16/ x 16/10 16,256 1 ½ /48 x 16/ x 16/10 19, /72 x 16/ x 16/10 35,

64 Injectare/Încărcare agent frigorific pe conductă La proiectarea vaporizatoarelor nu contează doar spaţiul pentru care sunt realizate. Aceeaşi importanţă o au şi debitele de agent frigorific în ţevi. Injectarea cu agent frigorific joacă un anumit rol. În funcţie de tipul de agent frigorific utilizat, se pot obţine diferite debite pe fiecare ţeavă. Agent frigorific Injecţie 6 x 0.8 mm Injecţie 7 x 0.9 mm R404A / R507A 1.9 kw/ţeavă 2.9 kw/ţeavă R134a 2.4 kw/ţeavă 3.6 kw/ţeavă R407C / R kw/ţeavă 4.2 kw/ţeavă Exemplu: Cel mai mare vaporizator este modelul 400/256x15KS Carcasă de tip ţeavă: diametru 400 mm Ţeavă interior: 256 buc. Reyultă o abatere simplă la o injectare -128 (256/2 = 128). La utilizarea agentului frigorific R404A şi a conductelor de injectare 7 x 0.9 mm capacitatea max. pe fiecare ţeavă se ridică la 2.9 kw. Capacitatea max. a schimbătorului de căldură: 128 (ţevi) x 2.9 (kw/ţeavă) = kw La utilizarea agentului frigorific R407C sau R22, sarcina maximă pe ţeavă este de 4.2 kw, aşadar se poate obţine o capacitate max. de răcire de kw.

65 Răcitor de apă DK Model , poziţionat vertical

66 Tabel de dimensiuni ø B G H I I = înălţime incluzând părţile de instalare Rezervor tampon pentru apă rece DK

67 Model , model poziţionat orizontal Tabel de dimensiuni A B

68 Rezervor tampon pentru apă rece DK litri Rezervor tampon pentru apă rece (domeniul de aplicaţie până la -20C ) fără izolaţie Pentru o presiune de funcţionare de 6 bar; interior nefinisat; exterior custrat de grunduire ; 4 racorduri pentru circuitele primare şi secundare la 2 şi 3 x 3/4 în interiorul carcasei rezervorului (partea superioară/centru/partea inferioară) şi pentru cele de evacuare/aerisire fiecare de 1, incl. Termometru apă rece; fără autorizaţie TÜV. Se furnizează certificat de producător. Dimensiuni disponibile Număr de ordine Volum Diametru Înălţime ,000 l 900 mm 2,000 mm ,500 l 900 mm 2,580 mm ,500 l 1,000 mm 2,250 mm ,000 l 1,100 mm 2,450 mm ,000 l 1,200 mm 2,050 mm ,500 l 1,200 mm 2,450 mm ,000 l 1,200 mm 2,800 mm ,000 l 1,300 mm 2,680 mm ,000 l 1,300 mm 3,450 mm ,000 l 1,500 mm 2,700 mm ,000 l 1,500 mm 3,200 mm ,000 l 1,600 mm 2,950 mm ,000 l 1,800 mm 2,430 mm ,000 l 1,800 mm 2,840 mm ,000 l 1,800 mm 3,250 mm ,000 l 2,000 mm 2,750 mm ,000 l 2,000 mm 3,070 mm ,000 l 2,200 mm 2,650 mm ,000 l 2,000 mm 3,390 mm ,000 l 2,200 mm 2,910 mm ,000 l 2,000 mm 3,710 mm ,000 l 2,200 mm 3,180 mm Este disponibil modelul orizontal. Rezervor care se încadrează în gama de aplicaţii de până la -50 C este disponibil doar la comandă.

69 DK-rezervor tampon pentru apă rece Model , Racord cu flanşă Rezervoarele cu protecţie împotriva difuziunii de abur nu se pot livra cu izolaţie, deoarece există riscul ca aceasta să se deterioreze în timpul transportului. Vă recomandăm să izolaţi vasul după montarea şi efectuarea conexiunilor aferente.

70 DK- Rezervor tampon pentru apă rece care funcţionează ca o instalaţie de distribuţie hidraulică

71 DK-Răcitor de Apă pentru apă potabilă cu pompă de circulaţie

72 DK-Răcitor de apă cu rezervor tampon suplimentar

73 DK-Răcitor de apă/ Sistem deschis din oţel inoxidabil cu control de nivel

74 Imagine Descriere Nr de ordine Capac pentru gura de acces cu garnitură diametru 110 mm diametru 120 mm dacă suprafaţa plată ată este defectă, se va furniza o garnitură pentru tot capacul inclusiv şuruburi noi de 8x25 Capac pentru gura de acces cu manşon 12 mm şi garnitură cu diametru de 110 mm 120 mm (dacă se furnizează şi anod din magneziu) S31906 & S31907 S31908 & S31909 S31906 & S31907 S31908 & S31909 Capac pentru gura de acces şi garnitură de 100/150 mm Capac pentru gura de acces şi garnitură de 80/120 mm Pentru rezervoarele cu anod din magneziu cu manşon de 12 mm S31902 & S31900 S31903 & S31901 Capac şi garnitură pentru flanşă DN 200 Pentru rezervorul recuperator de căldură cu flanşă laterală Diametrul orificului: 245/12x16 mm S31650 & S31600 Garnitură pentru flanşă DN 200 Pentru rezervoare de recuperare a căldurii cu flanşă în partea inferioară Diametrul orificiului: 245/12x14 mm S31602 Garnitură pentru flanşă DN 200 Pentru rezervorul de apă răcită Diametrul orificiului: 245/12x16 mm S31601

75 Piese de schimb Imagine Descriere Nr. de ordine Garnitură pentru gura de acces DN x 500 x 3 / orificiu de 565/32x18 mm Pentru produsele din stocul vechi DN450 (570 x 450 x 3 / orificiu de 520/28 x 23 mm) se pot furniza şi garnituri - dimensiunile se vor măsura la punctul de lucru S31700 S31701 Anod CORREX pentru Curent Extern cu fişă de contact pentru potenţiometru pentru vase de recuperare a căldurii Pentru rezervoare de apă răcită Anod CORREX Curent Extern, inclusiv 2 sonde şi cablu dual pentru sistemele de recuperare a căldurii S30000 S33000 S31000 Anod cu magneziu cu filet exterior pentru Rezervoare cu flanşă în partea inferioară Pentru rezervoare de 120/1 Pentru rezervoare de 200/1 Pentru rezervoare de 300/1 şi de 500/1 S31100 S31200 S31300 Anod cu magneziu Cu şurub opritor M 12 pentru Rezervoare cu flanşă laterală Pentru rezervoare 300/4 (1 anod) Pentru rezervoare 500/4 (1 anod) Pentru rezervoare 750/5 (2 anozi) Pentru rezervoare 1000/5 (2 anozi) Termometru C Pentru rezervoare recuperare căldură S31400 S31500 S31400 & S31200 S31500 & S31300 S33500 Termometru dreptunghiular -30/+50 C Pentru rezervoare cu apă răcită S33600

76 Piese de schimb Imagine Descriere Nr. de ordine Termostat pentru boiler S30001 Gama de reglare de la +25 la +90 C Încălzitor electric pentru rezervoare ate Include termostat montat Model kw 2.0 Model kw 3.0 Model kw 4.5 Model kw 6.0 Termostat desfăcut Termostat pentru supraîncălzire Necesar la montarea sistemului de încălzire electrică S30004 S30005 S30006 S30007 S33004 S30008 Încălzitor electric pentru rezervoare nefinisate Model kw 2.0 Model kw 3.0 Model kw 4.5 Model kw 6.0 Model kw 9.0 S37035 S37046 S37037 S37038 S37039 Termostat anti-îngheţ Ranco (2.0) pentru vase de apă răcită S30221 Ventil cu 3 căi Ventil de amestecare cu 3 căi 3/4 Ventil de amestecare cu 3 căi 1 Ventil de amestecare cu 3 căi 1 1/2 Senzor temperatură pentru ventil cu 3 căi S55803 S55805 S55804 S60084
