1 2η Διάλεξη Μορφή της Σήραγγας Ζωγράφου 2011 ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 1

2 Βασικές λειτουργίες Συγκοινωνία Μεταφορά Στάθμευση Αποθήκευση υλικών Διαμονή Παραγωγή Φρέατα Βοηθητικές ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 2

3 Μορφή Θάλαμοι Σήραγγες Στοές Σήραγγες μικρής διαμέτρου Μικροσήραγγες Φρέατα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 3

4 Χάραξη Εγκάρσιες Κορυφής Βάσης Κλιτύων Με παράθυρα Υποποτάμιες Υποθαλάσσιες Ελικοειδείς ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 4

5 Μηχανική λειτουργία Εξωτερικής πίεσης Εσωτερικής πίεσης Στεγανή από το πέτρωμα προς της σήραγγα Στεγανή από τη σήραγγα προς το πέτρωμα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 5

6 Σχήμα διατομής και τύποι κατασκευής a-f: σχήματα, e,h, i: διπλές σήραγγες; j-p: τρόποι στήριξης ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 6

7 Σχήματα σηράγγων ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 7

8 Διπλή σήραγγα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 8

9 Μέτρα υποστήριξης Επιλεκτικά υποστηριγμένες Με ξυλοδεσία Επενδυμένες με άοπλο σκυρόδεμα Επενδυμένες με εκτοξευμένο σκυρόδεμα Επενδυμένες με οπλισμένο σκυρόδεμα Λιθόκτιστες Προκατασκευασμένα στοιχεία ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 9

10 Τυπικές διατομές 1. Στοές; a. Ετρουσκική, b. Μεταλλευτική, c. υδραυλική, 2.1 Σιδηροδρομικές μονής τροχιάς; d, e, f, g, h, i Simplon, j, k, 2.2 Σιδηροδρομικές διπλής τροχιάς; l, m, n, o, p, q Gotthard, r, s, t, u, v, w ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 10

11 Τυπικές διατομές 3. Μετρό; x Paris, y district London, z, A, B1, B2, C, D, 4. Οδικές; E, F, G, H, I, J Mont Blanc, K, L, M, N, O ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 11

12 Τυπικές διατομές 5. Υδαταγωγοί, Κανάλια: P Riqueval, Q Sill, R La Foret, S Rove ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 12

13 Περιοχές στην περιφέρεια και στη διατομή ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 13

14 Τμήματα κατασκευής της σήραγγας ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 14

15 Τμήματα κατά μήκος της διάνοιξης ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 15

16 Τυπικά ωφέλιμα εμβαδά [m 2 ] διατομών Αποχετευτικές: 10 Αυτοκινητόδρομοι: 75 Σιδηρόδρομοι μονής τροχιάς: Σιδηρόδρομοι διπλής τροχιάς: Μετρό: 35 ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 16

17 Σιδηροδρομική σήραγγα μιας τροχιάς ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 17

18 Σιδηροδρομική σήραγγα δύο τροχιών ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 18

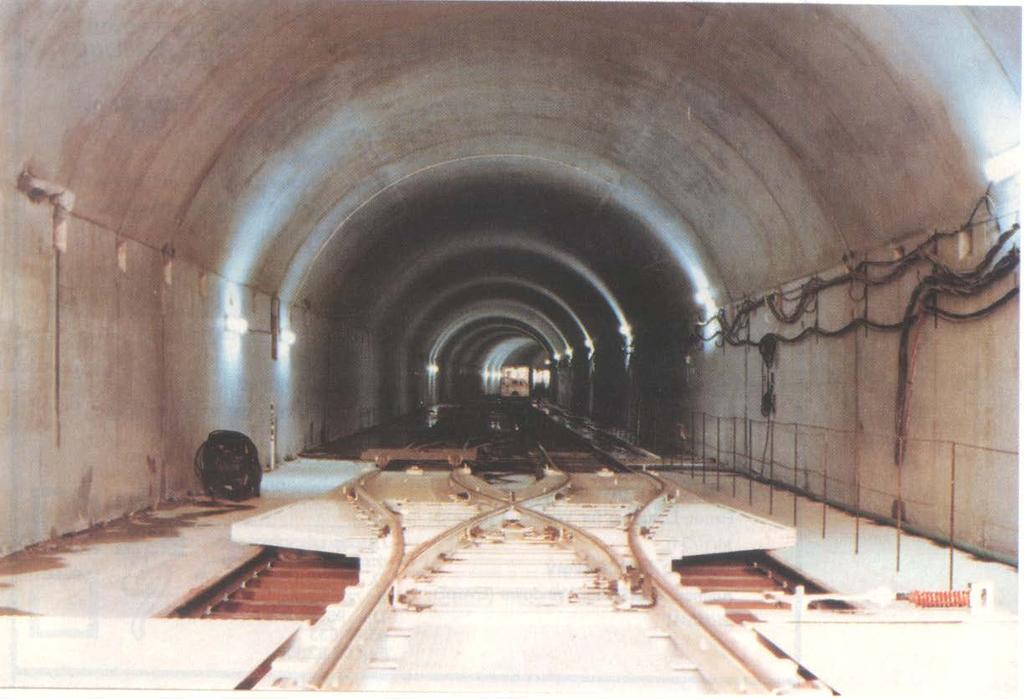

19 Μετρό Αθηνών. Αττική - Λάρισα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 19

20 Τυπικός σταθμός ανοικτού ορύγματος ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 20

21 Υπόγειος Υ/Η σταθμός πηγών Αώου ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 21

22 Μικροσή ραγγα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 22

23 Σήραγγα με παράθυρα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 23

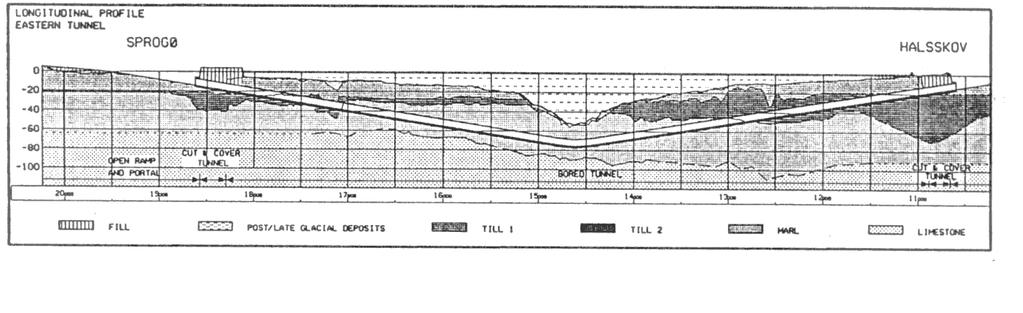

24 Υποπυθμένια σήραγγα Storebaelt ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 24

25 Διατομή σήραγγας Storebaelt ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 25

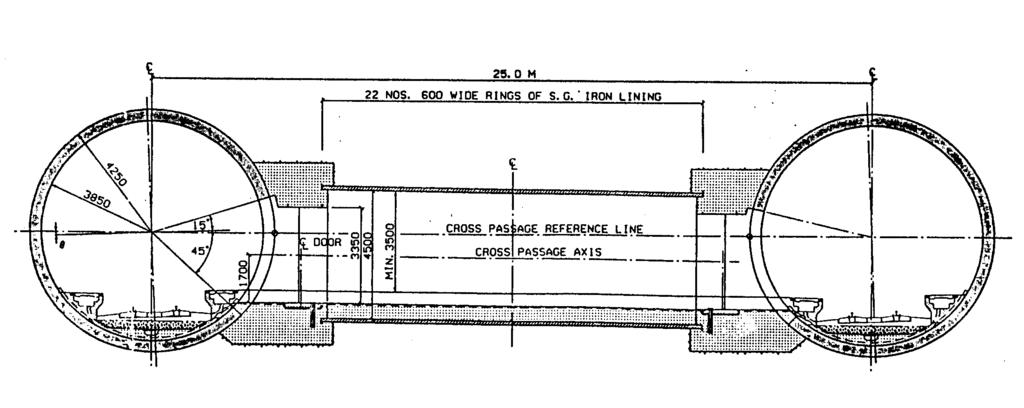

26 Εγκάρσιες στοές του EUROTUNNEL ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 26

27 Γενικά γεωμετρικά στοιχεία ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 27

28 Γεωμετρικός σχεδιασμός Οδικών σηράγγων Παρεχόμενο επίπεδο ασφαλείας είναι συνάρτηση παραγόντων όπως: ο χρήστης, ο γεωμετρικός σχεδιασμός, η συντήρηση, τα βαρέα οχήματα. ΟΜΟΕ-Χ, 2001 Ve=80-100km/h Το όριο ταχύτητας συναρτάται με το ΜΟΣ ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 28

29 Ελάχιστες οριζόντιες ακτίνες ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 29

30 Μέγιστο μήκος Κατά μήκος κλίση s [%] ΣΔΚ *[m] >3000 >3000 > ΣΜΚ **[m] >3000 >3000 >3000 >3000 >3000 > *ΣΔΚ: Σήραγγα Διπλής Κατεύθυνσης, **ΣΜΚ: Σήραγγα Μονής Κατεύθυνσης Έντονες κλίσεις έχουν ως μειονέκτημα τη μεγαλύτερη ρύπανση, τη μεγαλύτερη πιθανότητα ατυχημάτων, τη ταχεία διασπορά εύφλεκτων υλικών, και τη μείωση της ταχύτητας των βαρέων οχημάτων. ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 30

31 Τυπική διατομή Εξαρτάται από: Τον κυκλοφοριακό φόρτο, και Την γεωλογία της περιοχής α. Στοιχεία καταστρώματος β. Διαστάσεις περιτυπώματος γ. Πρόσθετος χώρος λειτουργικού εξοπλισμού ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 31

32 Περιτύπωμα Ο χώρος της διατομής της οδού στον οποίο δεν πρέπει να υπεισέρχονται σταθερά εμπόδια. Αποτελείται από τον κυκλοφοριακό χώρο, τον άνω και τον πλευρικό χώρο ελευθερίας κινήσεων Το πλάτος προκύπτει από τη διατομή της οδού Το ελάχιστο ελεύθερο ύψος είναι 4.5m ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 32

33 Τυπική διαστάσεις περιτυπώματος ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 33

34 Περιοχή εφαρμογής διατομών ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 34

35 Τυπικές διατομές σε σήραγγα (α) ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 35

36 Τυπικές διατομές σε σήραγγα (β) ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 36

37 Διαδικασία επιλογής διατομής Τρόπος κατασκευής της σήραγγας Πλήθος λωρίδων ανά κατεύθυνση Μήκος σήραγγας Μέση κατά μήκος κλίση σε ανωφέρεια (0-4%) Συμμετοχή εμπορευματικής κυκλοφορίας ΕΜΗΚ ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 37

38 Ωφέλιμη διατομή σήραγγας Κνημίδας. Κατηγορία ΙΙ, ΙΙΙ, σε ευθυγραμμία ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 38

39 Ωφέλιμη διατομή σήραγγας Κνημίδας. Κατηγορία ΙΙ, ΙΙΙ, σε καμπύλη ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 39

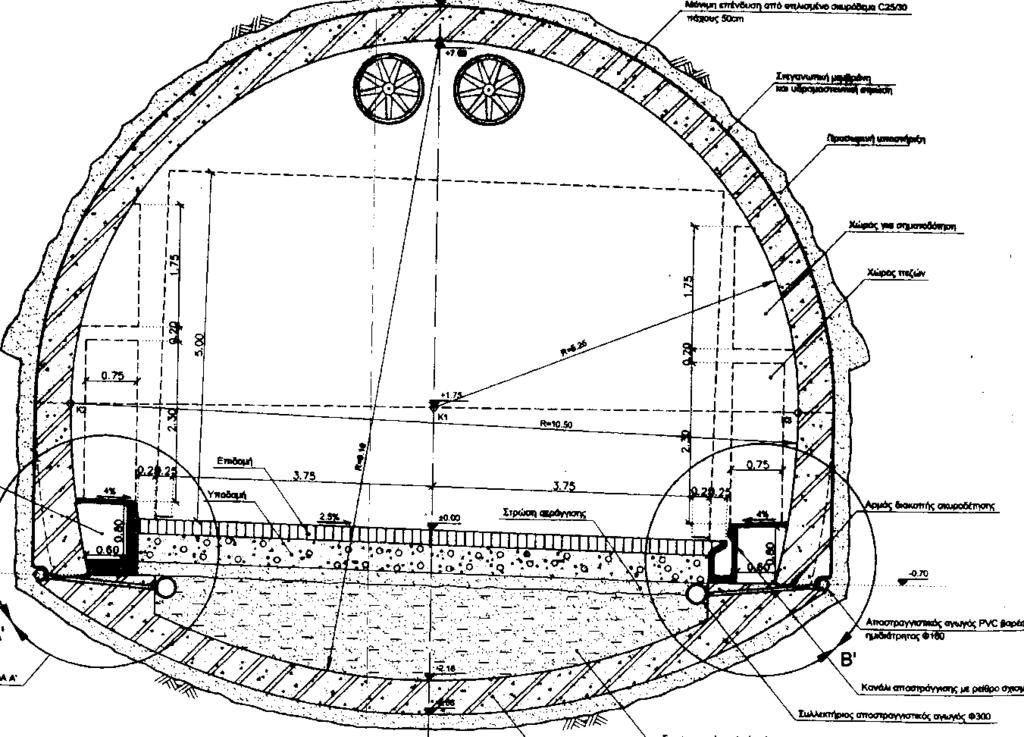

40 Ωφέλιμη διατομή σήραγγας Κνημίδας. Κατηγορία V, σε ευθυγραμμία ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 40

41 Μονόπλευρη εσοχή έκτακτης στάθμευσης L>1050m, χωρίς λωρίδα πολλαπλών χρήσεων Απόσταση μεταξύ τους m ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 41

42 Αμφίπλευρη εσοχή έκτακτης στάθμευσης ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 42

43 Έξοδος διαφυγής πεζών (κάτοψη) Για L>700m, ανά 350m. Διαμήκης κλίση: 0.5%-10% ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 43

44 Έξοδος διαφυγής πεζών (τομή) ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 44

45 Σήραγγα προσέγγισης οχημάτων εκτάκτου ανάγκης (κάτοψη) Ανά 3 εξόδους διαφυγής Για πυροσβεστικά οχήματα και ασθενοφόρα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 45

46 Διατομή σήραγγας προσέγγισης οχημάτων εκτάκτου ανάγκης ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 46

47 Διατομή εξόδου διαφυγής οχημάτων (τομή) Σε σήραγγες μεγάλου μήκους (>6km) Στο μέσον αυτών Αφορά και οχήματα μεγάλου μήκους ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 47

48 Τυπική διαμόρφωση εποχούμενης εγκάρσιας σήραγγας ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 48

49 Σήραγγα Κνημίδας. Διάταξη διεύρυνσης Ε.Α. (1) ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 49

50 Σήραγγα Κνημίδας. Διάταξη διεύρυνσης Ε.Α. (2) ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 50

51 Σήραγγα Κνημίδας Διατομή διεύρυνσης ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 51

52 Σήραγγα Κνημίδας Κάτοψη ΤΘ ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 52

53 Σήραγγα Κνημίδας, Όψη ΤΘ ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 53

54 Άλλα Πεζοδρόμια: Πλάτος 1m, ύψος 7cm. Έλεγχοι ύψους οχημάτων ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 54

55 Κυκλοφοριακοί περιορισμοί Απαγόρευση προσπέρασης (διπλής κατεύθυνσης) Απαγόρευση αναστροφής (υπό κ.σ.) Απαγόρευση της στάσης (υπό κ.σ.) Υποχρεωτικό άναμμα των φώτων πορείας ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 55

56 Σιδηροδρομικές σήραγγες ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 56

57 Σιδηροδρομι κές σήραγγες- Περιτύπωμα σε καμπύλη ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 57

58 Πρόσθετο διάστημα για μελλοντική χρήση από τον κύριο του έργου το οποίο περιλαμβάνει 5 cm κατασκευαστική ανοχή για την τελική επένδυση 25 Διατομή σήραγγας μονής R=6.36 γραμμής R=2.10 ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 58

59 Γεωμετρικά στοιχεία σήραγγας μονής γραμμής, v e = km/h, FF ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 59

60 Ωφέλιμη διατομή σήραγγας διπλής γραμμής ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 60

61 Τυπική διατομή λειτουργίας σήραγγας διπλής γραμμής ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 61

62 Τομή χώρος για τεχνικό εξοπλισμό Α ξονας Σήραγγας Διατομή διάδρομος διαφυγής σήραγγας ά ξονα ς σιδ/μικής γραμ μής ά ξονα ς σιδ/μικής γραμ μής R = ±0, ±0,00 61 u *) *) 43 5 *) 2.5 % Τομή 2-2 > *) *) *) *) *) 47 *) R = *) 68 *) % υπόστρωμα επιδομής και στρώση δ ιαμό ρφωσης π άχ ου ς 30 cm υλικό π λήρωσης R =0. 15 διπλής γραμμής σε θέση εσοχής ΦΕΑ *) φρεάτιο συντήρησης 61 *) 43 ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 62

63 Γεωμετρική χάραξη τυπικής διατομής σήραγγας αποτελούμενης από πολλά κυκλικά τόξα ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 63

64 ΣΗΡΑΓΓΕΣ ΜΕΤΡΟ ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 64

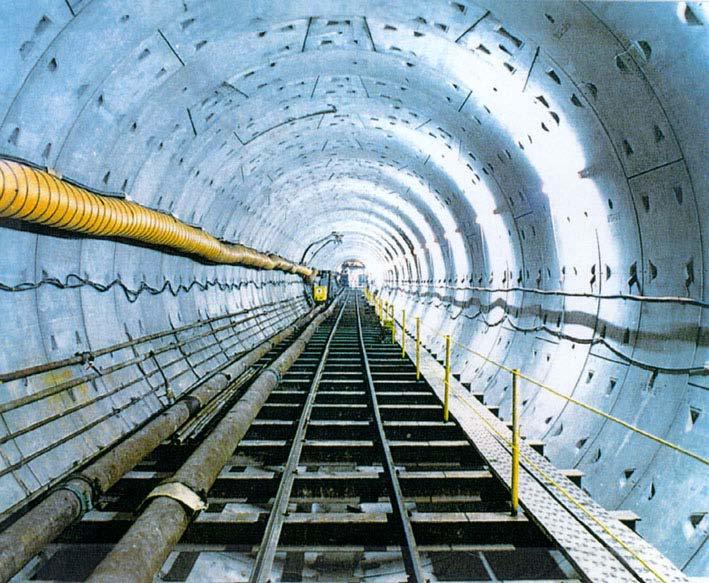

65 Σήραγγα Μετρό επενδυμένη με προκατασκευασμένα στοιχεία από οπλισμένο σκυρόδεμα (Hong Kong) ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 65

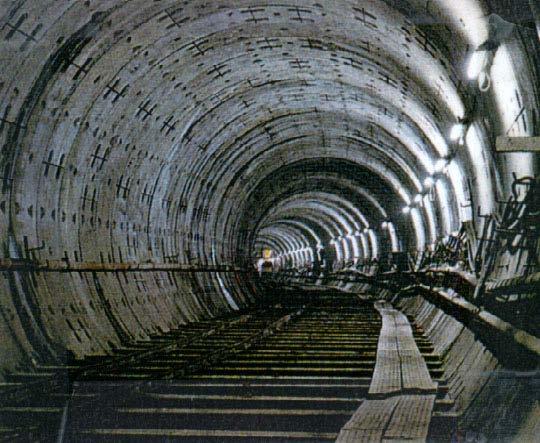

66 Σήραγγα Μετρό επενδυμένη με προκατασκευασμένα στοιχεία από οπλισμένο σκυρόδεμα σκυρόδεμα (Taipei) ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 66

67 Εσωράχιο σήραγγας του Μετρό της Αθήνας, τεσσάρων τόξων, με περιτύπωμα των συρμών» ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 67

68 TOR Εσωράχιο διπλής τροχιάς Καθορισμός των τεσσάρων τόξων για τη σχεδίαση του εσωράχιου σήραγγας του Μετρό της Αθήνας. ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 68

69 Εσωράχιο σήραγγας κυκλικής διατομής του Μετρό της Αθήνας, με εντός αυτού το περιτύπωμα των συρμών. ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 69

70 Ορθογώνια διατομή εσωράχιου της σήραγγας του Μετρό της Αθήνας, με εντός αυτού το περιτύπωμα των συρμών ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 70

71 ΥΔΡΑΥΛΙΚΕΣ ΣΗΡΑΓΓΕΣ ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 71

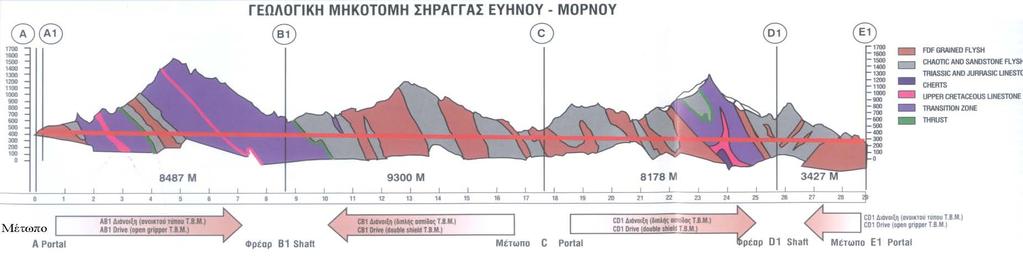

72 Υδραυλικές σήραγγες Μηκοτομή υδαταγωγού Ευήνου-Μόρνου ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 72

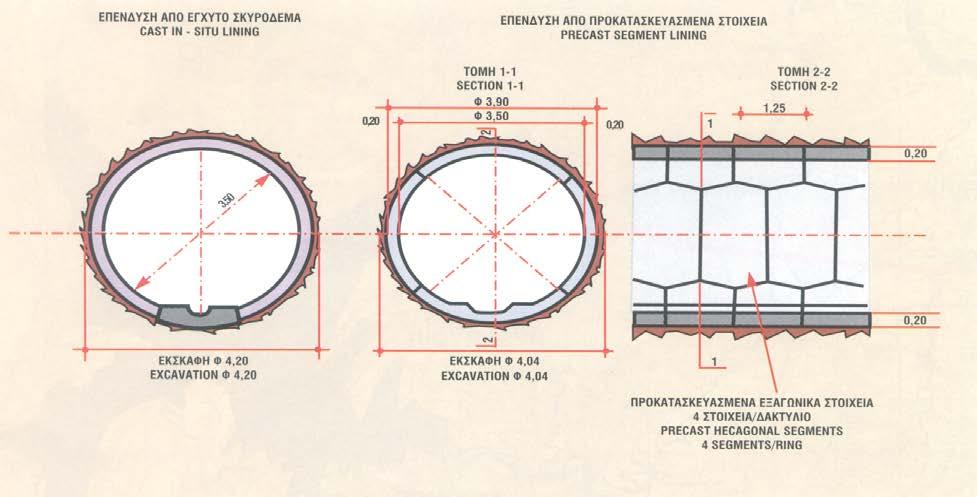

73 Διατομή σήραγγας Ευήνου-Μόρνου ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 73

74 Έξοδος σήραγγας Ευήνου ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 74

75 ΥΠΟΓΕΙΟΙ ΘΑΛΑΜΟΙ ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 75

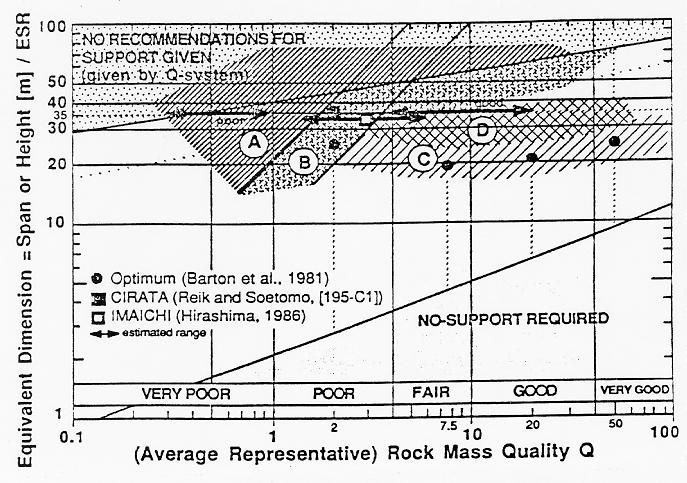

76 Εφικτότητα κατασκευής θαλάμων ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 76

77 Συγκρότημα Παραγωγής του ΥΗΣ Μετσοβίτικου ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 77

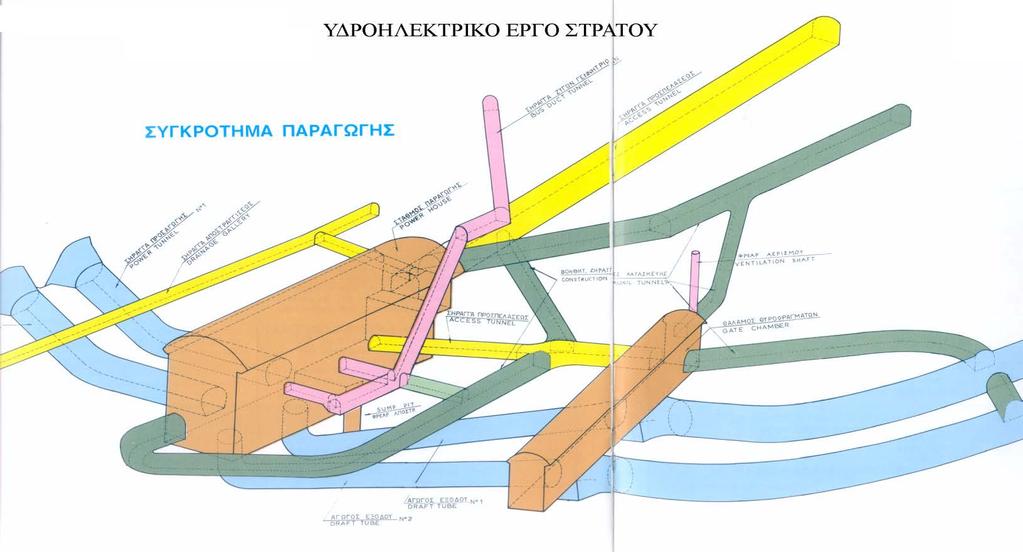

78 Συγκρότημα παραγωγής ενέργειας ΑΙ Σοφιανός 2. Γεωμετρία σήραγγας 78
