1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ Σχολή Αγρονόμων & Τοπογράφων Μηχανικών ΕΜΠ Εργαστήριο Συγκοινωνιακής Τεχνικής Οδοποιία Ι Βασίλειος Ψαριανός Καθηγητής ΕΜΠ ΔΙΑΤΟΜΕΣ

2 Άδεια χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς. 2

3 Γενικά διατομές προϊόν σχεδιασμού οριζοντιογραφίας μηκοτομής επικλίσεων ο σχεδιασμός τους προϋποθέτει καθορισμό βήματος σχεδίασης λήψη εδάφους τυπική διατομή οδού εύρος οδοστρώματος πλευρικές διαμορφώσεις διαμόρφωση διαχωριστικής νησίδας κλίση πρανών 3

4 Καθορισμός επί μέρους τμημάτων μη σταθεροποιημένο έρεισμα ΛΠΧ εξωτερική λωρίδα καθοδήγησης λωρίδα κυκλοφορίας λωρίδα κυκλοφορίας εξωτερική λωρίδα καθοδήγησης ΛΠΧ μη σταθεροποιημένο έρεισμα διατομής (ενιαία επιφάνεια κυκλοφορίας) εύρος καταστρώματος επιφάνεια κυκλοφορίας εύρος οδοστρώματος CL επιφάνεια κυκλοφορίας εύρος οδοστρώματος εύρος καταστρώματος 4

5 Πλάτος ΛΠΧ Λωρίδα Κυκλοφορίας

6 Οδός Ενιαίου Οδοστρώματος Λωρίδα Καθοδήγησης Σχήμα 1. Οδός ενιαίου οδοστρώματοςλωρίδα καθοδήγησης

7 Οδός Ενιαίου Οδοστρώματος Επενδεδυμένη Τάφρος Σχήμα 2. Οδός ενιαίου οδοστρώματοςεπενδεδυμένη τάφρος

8 Τυπικά Στοιχεία; Σχήμα 3. Τυπικά στοιχεία

9

10 μη σταθεροποιημένο έρεισμα ΛΕΑ Καθορισμός επί μέρους τμημάτων εξωτερική λωρίδα καθοδήγησης λωρίδες κυκλοφορίας λωρίδες κυκλοφορίας εξωτερική λωρίδα καθοδήγησης ΛΕΑ μη σταθεροποιημένο έρεισμα διατομής (διαχωρισμένη επιφάνεια κυκλοφορίας) εύρος καταστρώματος επιφάνεια κυκλοφορίας εύρος οδοστρώματος C L επιφάνεια κυκλοφορίας κεντρική νησίδα επιφάνεια κυκλοφορίας επιφάνεια κυκλοφορίας εύρος οδοστρώματος εύρος καταστρώματος 10

11 Αυτοκινητόδρομος Πλάτος εξωτερικής Λωρίδας ΛΕΑ Σχήμα 4. Αυτοκινητόδρομος

12 Αυτοκινητόδρομος Εσωτερικό Σταθεροποιημένο Έρεισμα Σχήμα 5. Εσωτερικό σταθεροποιημένο έρεισμα

13 ποδηλάτης πεζός Όχημα σχεδιασμού CL 2.55m 2.55m 0.80m 4.00m 4.00m 0.80m 2.00m 2.00m ποδήλατο νησίδα λωρίδες κυκλοφορίας πεζοδρόμιο 13

14 Διαστασιολόγηση Περιτυπώματος άνω χώρος ελευθερίας κινήσεων 0.25m CL χώρος κυκλοφορίας πλευρικός χώρος ελευθερίας κινήσεων 0.00m 1.25m ποδήλατο νησίδα λωρίδες κυκλοφορίας πεζοδρόμιο 14

15 Διαστασιολόγηση περιτυπώματος άνω χώρος ασφαλείας 0.30m CL περιτύπωμα χώρος κυκλοφορίας άνω χώρος ασφαλείας 0.25m άνω χώρος ασφαλείας 0.25m πλευρικός χώρος ασφαλείας 0.75m 1.25m πλευρικός χώρος ασφαλείας 0.25m ποδήλατο νησίδα λωρίδες κυκλοφορίας πεζοδρόμιο 15

16 Ταχύτητα Μελέτης [km/h] Αστάθεια Κίνησης Πλάτος Χώρου Αστάθειας [m] m Σχήμα 6. Αστάθεια κίνησης

17 Μετατόπιση «Δ» [cm] Μετατόπιση «Δ» λόγω Αντιθέτου Ρεύματος Ταχύτητα [km/h] Σχήμα 7. Μετατόπιση «Δ» λόγω αντίθετου ρεύματος

18 Σχεδίαση άποψη διατομής άξονας οριζοντιογραφίας (κάθετη γραμμή) όνομα (14) χιλιομετρική Θέση (323.03) αφαίρεση φυτικών (διαγραμμισμένη γραμμή) περιγραφή εδάφους (πράσινη γραμμή) περιγραφή χωματουργικών [κόκκινη γραμμή (ορύγματα επιχώματα)] στρώσεις οδοστρωσίας - ασφαλτικών Σχήμα 8. Διατομή 18

19 Διαστασιολόγηση Χρηστών Σχήμα 9. Διαστασιολόγηση χρηστών 19

20 Διαστασιολόγηση Χρηστών Σχήμα 10. Διαστασιολόγηση χρηστών 20

21 Διαστασιολόγηση Χρηστών 1.5 m (60 in) 1 inch = 2.54 cm Σχήμα 11. Διαστασιολόγηση χρηστών 21

22 Νέες Διατομές 1/4 Σχήμα 12. Νέες διατομές

23 Νέες Διατομές 2/4 Σχήμα 13. Νέες διατομές

24 Νέες Διατομές 3/4 Σχήμα 14. Νέες διατομές

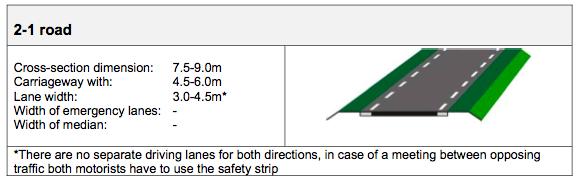

25 Νέες Διατομές 4/4 Σχήμα 15. Νέες διατομές

26 Προσαρμογές Σχήμα 16. Προσαρμογές- αεροδρόμιο Γιβραλτάρ

27 Σχήμα 17. Bridge between Denmark and Sweden
