ΣΥΣΤΗΜΑ ΠΡΟΓΡΑΜΜΑΤΩΝ ΤΟΠΟΓΡΑΦΙΑΣ ΑΠΟΔΟΣΗ

Transcript

1 Ολγα Κωνσταντινίδου Σπύρος Παπανδρεάδης Τοπογράφοι Μηχανικοί Παυσανίου ΑΘΗΝΑ Τηλ , κιν , , FAX: Site:

2 ΤΟΠΟΓΡΑΦΙΚΟΙ ΥΠΟΛΟΓΙΣΜΟΙ Aυτόματη εισαγωγή των μετρήσεων από τα καταγραφικά. (Υποστηρίζονται όλα τα format των καταγραφικών της αγοράς ενώ γίνεται συνεχής ενημέρωση με τα νέα format που κυκλοφορούν.) Eπεξεργασία των δεδομένων με τη χρήση εξειδικευμένων editors. Aυτόματος υπολογισμός προσεγγιστικών συντεταγμένων των στάσεων. Eπίλυση στη γραφική οθόνη των οδεύσεων, αλληλοτομιών, δικτύων (οριζοντιογραφικά, υψομετρικά με τη ΜΕΤ),ταχυμετρίας. Μετασχηματισμοί συντεταγμένων, μετατροπές Hatt ΕΓΣΑ ΤΜ3 Εξαγωγή των στοιχείων σε αρχείο DXF.

3

4 ΣΧΕΔΙΑΣΗ ΣΤΗΝ ΟΘΟΝΗ Εμφάνιση των σημείων στην οθόνη και απόδοση των γραμμών. Ταχύτατη διαχείριση της οθόνης με δυναμικό zoom, pan (με τη χρήση του mouse wheel). Ορισμός επιπέδων (layers) πάνω στη λογική του CAD. Πλήρης σειρά γεωμετρικών κατασκευών, δυνατότητα επέμβασης στα υψόμετρα των σημείων. Εισαγωγή κειμένων, χαρακτηρισμών, κτηματολογίου (κλειστά πολύγωνα). Αυτόματη διαστασιολόγηση πλευρών, ονομασία κορυφών οικοπέδων (Α,Β,Γ ), αναγραφή συντεταγμένων κορυφών.

5

6

7 ΜΟΝΤΕΛΟ ΕΔΑΦΟΥΣ ΙΣΟΫΨΕΙΣ Υπολογισμός ψηφιακού μοντέλου εδάφους με τη μέθοδο των τριγώνων. Αυτόματος ορισμός γραμμών αλλαγής κλίσης (ΓΑΚ) βάσει των επιπέδων (layers). Οριοθέτηση κενών περιοχών. Επεμβάσεις στα τρίγωνα για τοπικές διορθώσεις με αυτόματες ή ημιαυτόματες μεθόδους. Υπολογισμός ισοϋψών καμπυλών. Αναγραφή υψομέτρου καμπυλών σε θέσεις επιλογής του χρήστη. Παραμετροποίηση του βαθμού καμπυλότητας των ισοϋψών καμπυλών

8 ΕΞΟΔΟΣ ΣΕ ΑΡΧΕΙΑ DXF Μετατροπή όλων των τοπογραφικών στοιχείων (στάσεις, σημεία, αποδόσεις, τρίγωνα, ισοϋψείς κτλ) σε format DXF για περαιτέρω επεξεργασία από οποιοδήποτε πρόγραμμα CAD. Τα επιμέρους στοιχεία περνούν με την πλήρη γραμμογραφία (είδη γραμμών, σύμβολα) και είναι δομημένα σε επίπεδα (layers) επιλογής του χρήστη. Εισαγωγή κανάβου, πινακίδων, μεγέθους σημείων, υψομέτρων, κλίμακας σχεδίασης.

9

10

11 TOMEΣ ΕΔΑΦΟΥΣ-ΟΓΚΟΜΕΤΡΗΣΕΙΣ- ΧΩΜΑΤΙΣΜΟΙ Από το ψηφιακό μοντέλο υπολογίζονται μηκοτομές, τομές εδάφους. Υπολογισμός των όγκων (μεταξύ δύο επιφανειών) με τη μέθοδο των διατομών (προαιρετικά μπορεί να χρησιμοποιηθεί και η μέθοδος των στερεών πρισμάτων). Εκτυπώνεται πίνακας χωματισμών (μέσες επιφάνειες) και γίνεται σχεδίαση των διατομών σε format DXF σε οποιαδήποτε κλίμακα.

12

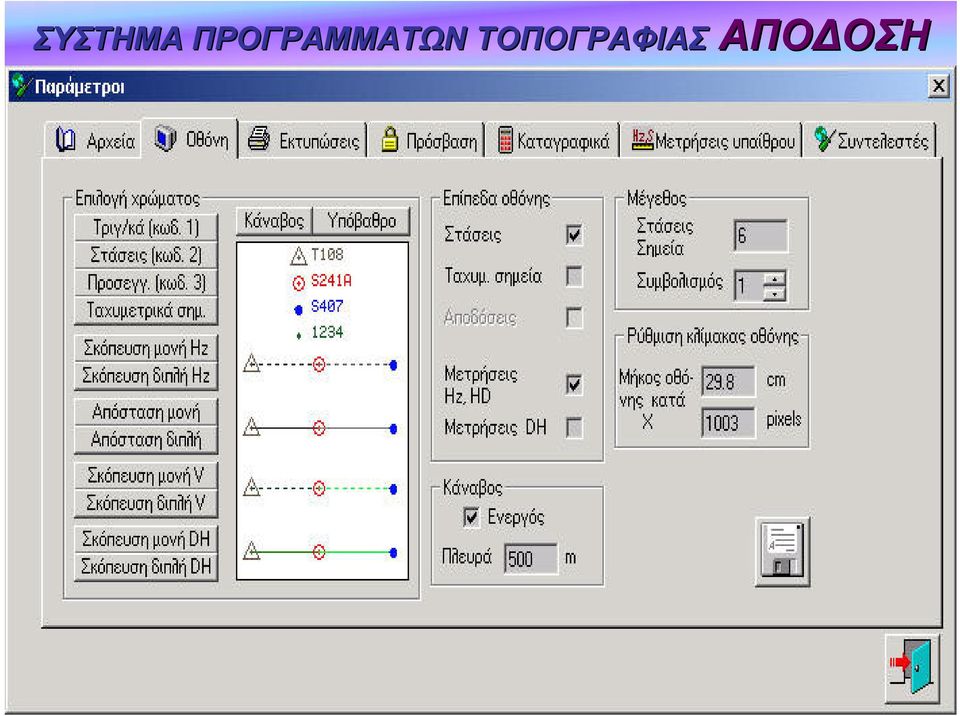

13 ΠΑΡΑΜΕΤΡΟΠΟΙΗΣΗ ΣΤΟΙΧΕΙΩΝ Όλα τα στοιχεία που εμφανίζονται στα προγράμματα μπορούν να παραμετροποιηθούν από το χρήστη (εμφάνιση ή μη, μέγεθος, χρώμα κτλ).

14

15 ΠΡΑΞΗ ΕΦΑΡΜΟΓΗΣ (Ver 4) ΚΕΦΑΛΑΙΟ Α : Εισαγωγή ΟΤ, αξονοδιασταυρώσεων, αυτόματη ρυμοτόμηση ιδιοκτησιών. Σχεδίαση ρυμοτομικού σχεδίου σε format DXF. ΚΕΦΑΛΑΙΟ Β -ΑΣΤΙΚΗ ΟΔΟΠΟΙΙΑ : Σύνταξη μηκοτομών σε γραφική οθόνη. Σχεδίαση των μηκοτομών σε format DXF. ΚΕΦΑΛΑΙΟ Γ -ΤΑΚΤΟΠΟΙΗΣΕΙΣ ΙΔΙΟΚΤΗΣΙΩΝ : Τακτοποιήσεις ιδιοκτησιών βάσει του Ν.1337, δημιουργία νέων οικοπέδων σε γραφική οθόνη. Σχεδίαση νέων ιδιοκτησιών σε format DXF.

16 NEA Εκδοση 5 για Windows H νέα έκδοση 5 έχει αναπτυχθεί εξ ολοκλήρου σε περιβάλλον GUI των Windows και υποστηρίζει εξελιγμένα γραφικά, κυλιόμενα μενού, εικονίδια εντολών. Παρέχει δε συνεργασία με τις νέες τεχνολογίες των Windows (δίκτυα, κάρτες γραφικών, ήχου, συσκευές εκτύπωσης και αποθήκευσης)

17 NEA Εκδοση 5 για Windows
