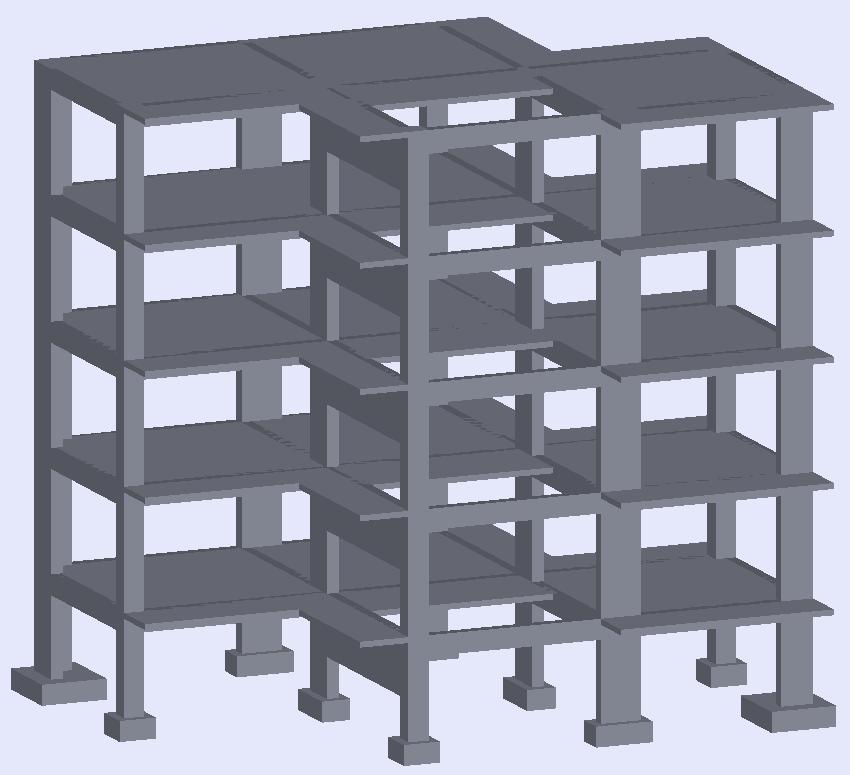

1 Πάτρα ΘΕΜΑ Για τα 5-όροφα πλαίσια των σχημάτων που ακολουθούν να γίνει μονοτονική στατική ανάλυση τύπου pushover κατά τις δύο οριζόντιες διευθύνσεις Χ και Υ. Σκοπός της εν λόγω ανάλυσης είναι η αποτίμηση της φέρουσας ικανότητας των πλαισίων έναντι σεισμικών δράσεων για τη ζητούμενη στάθμη επιτυελεστικότητας. Οι αναλύσεις να επαναληφθούν αφού προηγηθεί ενίσχυση των κατακορύφων στοιχείων με περιμετρικούς μανδύες Ο/Σ, θεωρώντας στάθμη επιτελεστικότητας Α2, κατά ΚΑΝ.ΕΠΕ.. Κοινά Δεδομένα Πλαισίων Tα πλαίσια θεωρείται ότι σχεδιάσθηκαν με τον Αντισεισμικό Κανονισμό του Επί πλέον θεωρείται ότι κατόπιν αυτοψίας διαπιστώθηκαν οι συνήθεις κατασκευαστικές ατέλειες της εποχής δόμησης των πλαισίων. Eπιλογή Πλαισίου & Διαστάσεις: Η επιλογή πλαισίου θα γίνει βάσει του Α.Μ. κάθε φοιτητή (4 τελευταία ψηφία του πλήρους 6-ψήφιου ή 7-ψήφιου αριθμού μητρώου) λαμβάνοντας για κάθε πλαίσιο διαστάσεις και τύπο θεμελίωσής του από τον πίνακα που ακολουθεί. Α.Μ. Πλαίσιο L (m) Lπρ. (m) Υψος Ισογείου (m) Υψη Ορόφων (m) Τύπος Θεμελίωσης Μή Γραμμικός Νόμος Στάθμη Επιτελ/τας Μ.Π. Μ-φ Α Μ.Π.+Σ.Δ. Μ-θ Β Μ.Π. Μ-θ Γ Μ.Π.+Σ.Δ. Μ-φ Β Μ.Π. Μ-φ Γ Μ.Π.+Σ.Δ. Μ-θ Α Μ.Π. Μ-θ Γ Μ.Π.+Σ.Δ. Μ-φ Α Μ.Π. Μ-φ Β Μ.Π.+Σ.Δ. Μ-θ Γ Μ.Π. Μ-θ Β Μ.Π.+Σ.Δ. Μ-φ Α Μ.Π. Μ-φ Β Μ.Π.+Σ.Δ. Μ-θ Α Μ.Π. Μ-θ Γ Μ.Π.+Σ.Δ. Μ-φ Α Μ.Π. Μ-φ Γ Μ.Π.+Σ.Δ. Μ-θ Β Μ.Π. Μ-θ Γ Μ.Π.+Σ.Δ. Μ-φ Α Μ.Π. Μ-φ Β Μ.Π.+Σ.Δ. Μ-θ Α Μ.Π. Μ-θ Γ Μ.Π.+Σ.Δ. Μ-φ Β Μ.Π. Μ-θ Α Μ.Π.+Σ.Δ. Μ-φ Β Μ.Π. Μ-θ Γ Μ.Π.+Σ.Δ. Μ-θ A Μ.Π.. Μ-φ Γ Μ.Π.+Σ.Δ. Μ-θ Β Μ.Π.. Μ-φ Β Μ.Π.: Μεμονωμένα Πέδιλα Μ.Π.+Σ.Δ.: Μεμονωμένα Πέδιλα μετά Συνδετηρίων Δοκών

2 Πλάτος βραχιόνων σκάλας = 1.20 m. Σκυρόδεμα/Χάλυβας: Β160/St-I, γενικώς. Oπλισμοί Πλακών: 8/17.50, γενικώς. Οπλισμοί Δοκών: 3 14 στο άνω πέλμα & 4 14 στο κάτω. Από τα 4 14 κάτω, τα δύο (μεσαία) κάμπτονται προς το επάνω πέλμα των εκατέρωθεν στηρίξεων της δοκού. Μπορεί να θεωρηθεί ικανοποιητική αγκύρωση μόνο για τους οπλισμούς άνω πέλματος στις ενδιάμεσες στηρίξεις. Συνδετήρες 8/20, ανοικτοί (πλημμελώς αγκυρωμένοι). Καθαρή επικάλυψη διατομών 1 cm. Οπλισμοί Υποστυλωμάτων: Τα τετραγωνικής διατομής είναι cm, ενώ τα ορθογωνικής διατομής είναι cm. Ο πυρήνας του ασανσέρ είναι εξωτερικών διαστάσεων cm με πάχος σκελών 20 cm. Oι διατομές Γ είναι εξωτερικών διαστάσεων cm και πάχους σκελών 30 cm. Η καθαρή επικάλυψη των διατομών είναι ίση με 1 cm (δοκών και υποστυλωμάτων). Οροφοι 1-3: για τα τετραγωνικά, για τα ορθογωνικά, τα διατομής Γ, και διπλή εσχάρα 14/12 σε κάθε σκέλος της διατομής Π. Για την τελευταία δεν θεωρείται διαμόρφωση κρυφών υποστυλωμάτων στα άκρα κάθε σκέλους. Οροφοι 4-5: για τα τετραγωνικά, για τα ορθογωνικά, τα διατομής Γ, και διπλή εσχάρα 14/12 σε κάθε σκέλος της διατομής Π. Συνδετήρες 8/20, ανοικτοί και πλημμελώς αγκυρωμένοι, σε όλους τους ορόφους. Για τις διατομές βάσης των υποστυλωμάτων των 4 ανωτάτων ορόφων να θεωρηθεί μή ικανοποιητική επάρκεια αγκυρώσεων των διαμήκων οπλισμών (κοντές αναμονές). Φορτία: γc = 25 KN/m 3 βάρος μπατικής τοιχοποιίας = 3.60 KM/m 2 επιφάνειας βάρος δρομικής τοιχοποιίας = 2.10 KM/m 2 επιφάνειας επικάλυψη πλακών = 1.20 KN/m 2 κινητό πλακών = 2 KN/m 2 κινητό εξωστών = 5 KN/m 2 κινητό κλιμάκων και πλατυσκάλων = 3.50 KN/m 2. Οι περιμετρικές δοκοί φέρουν μπατική τοιχοποιία και οι εσωτερικές δρομική. Θεμελίωση: Μεμονωμένα κεντρικά πέδιλα σε έδαφος κατηγορίας Β, κατά Ε.Α.Κ ή EC2. Οι διαστάσεις των πεδίλων θα είναι ίσες με τις διαστάσεις του ορθογωνικού περιγράμματος των διατομών προσαυξημένες κατά 55 cm ανά πλευρά του περιγράμματος. Το ύψος τους να θεωρηθεί ίσο με 100 cm. Oι συνδετήριες δοκοί είναι ορθογωνικής διατομής διαστάσεων cm με οπλισμούς 3 14 στο άνω πέλμα & 4 14 στο κάτω. Από τα 4 14 κάτω, τα δύο (μεσαία) κάμπτονται προς το επάνω πέλμα των εκατέρωθεν στηρίξεων της δοκού. Η διάταξη των συνδετηρίων δοκών στην κάτοψη (σε ότι αφορά τις «περασιές») είναι πανομοιότυπη με αυτή του τυπικού ορόφου. Aποτίμηση: Να θεωρηθεί q = 1.00 και απόσβεση ζ = 5%. Σεισμικοί Συνδυασμοί: G Q ± Ex και G Q ± Ey. Λοιπά Δεδομένα: Οτι άλλο στοιχείο κρίνεται ότι απαιτείται και δεν προσδιορίζεται στα παραπάνω μπορεί να επιλέγεται ελεύθερα από τον εκπονούντα την εργασία, σε ρεαλιστική βάση και κατόπιν σχετικής τεκμηρίωσης.

3 ΠΛΑΙΣΙΟ Νο. 1 L L ρ. L L ρ. LπLπLπL ρ. ρ. ρ. LπLπ

4 ΠΛΑΙΣΙΟ Νο. 2

5 ΠΛΑΙΣΙΟ Νο. 3

6 ΠΛΑΙΣΙΟ Νο. 4

7 ΠΛΑΙΣΙΟ Νο. 5

8 ΠΛΑΙΣΙΟ Νο. 6

9 ΠΛΑΙΣΙΟ Νο. 7

10 ΠΛΑΙΣΙΟ Νο. 8
