1 JinkoSolar Φωτοβολταϊκό Στοιχείο Εγχειρίδιο Εγκατάστασης TÜV Manual 1 000V EU - GR

2

3 Περιεχόμενα 1. Γενικές πληροφορίες Επισκόπηση Προϊόντα εφαρμογής Προειδοποιήσεις 3 2. Εγκατάσταση Ασφάλεια κατά την εγκατάσταση Συνθήκες εγκατάστασης Κλιματικές συνθήκες Επιλογή χώρου Επιλογή γωνίας κλίσης Εισαγωγή στη μηχανική εγκατάσταση Τοποθέτηση με βίδες Τοποθέτηση με σφιγκτήρες στις μακριές πλευρές των πλαισίων Τοποθέτηση με σφιγκτήρες στις βραχείες πλευρές των πλαισίων Τοποθέτηση με σφιγκτήρες στη μακριά και στη βραχεία πλευρά Τοποθέτηση με βίδες και σφιγκτήρες στη μακριά και στη βραχεία πλευρά Καλωδίωση και σύνδεση Συντήρηση και φροντίδα Οπτικός έλεγχος Καθαρισμός Έλεγχος βυσμάτων και καλωδίων Ηλεκτρικές προδιαγραφές 34. Αποποίηση ευθύνης 34 Edition 03/2017 TÜV Manual 1 000V EU - GR

4

5 1. Γενικές πληροφορίες 1.1 Επισκόπηση Σας ευχαριστούμε που επιλέξατε τα φωτοβολταϊκά στοιχεία της Jinko Solar. Για να εξασφαλίσετε τη σωστή εγκατάσταση των φωτοβολταϊκών στοιχείων, διαβάστε προσεκτικά τις παρακάτω οδηγίες χρήσης πριν εγκαταστήσετε και χρησιμοποιήσετε τα στοιχεία. Να θυμάστε ότι τα προϊόντα παράγουν ηλεκτρισμό και γι' αυτό χρειάζεται να εφαρμοστούν συγκεκριμένα μέτρα ασφάλειας για την αποφυγή κινδύνων. Προϊόντα εφαρμογής Το παρόν έγγραφο ισχύει για τη σειρά ηλιακών στοιχείων που αναγράφονται παρακάτω: Με πολυκρυσταλλικά και μονονοκρυσταλλικά -c-si: JKMxxxP-0/JKMxxxPP-0*/JKMxxxP-0-J/JKMxxxPP-0-J/JKMxxxP-0B/JKMxxxP -0(Plus)**/JKMxxxPP-0(Plus)/JKMSxxxP-0***/JKMSxxxP-0-J/JKMSxxxP-0(Plu s)/jkmsxxxp-0b****/jkmxxxp-0-j4/jkmxxxpp-0-j4/jkmsxxxp-0-j4/jkmsxxx PP-0-J4/JKMxxxP-0B-J4/JKMxxxPP-0B-J4/JKMSxxxP-0B-J4/JKMSxxxPP-0B- J4 (XXX=210~280, σε διαστήματα των 5) JKMxxxP-72/JKMxxxPP-72/JKMxxxP-72-J/JKMxxxPP-72-J/JKMxxxP-72B/JKMxxxP- 72(Plus)/JKMxxxPP-72(Plus)/JKMSxxxP-72/JKMSxxxP-72-J/JKMSxxxP-72(Plus)/ JKMSxxxP-72B/JKMxxxP-72-J4/JKMxxxPP-72-J4/JKMSxxxP-72-J/JKMSxxxPP-72-J 4/JKMxxxP-72B-J4/JKMxxxPP-72B-J4/JKMSxxxP-72B-J4/KMSxxxPP-72B-J4 (XXX= , σε διαστήματα των 5) 1

6 JKMxxxM-0/JKMxxxM-0-J/JKMxxxM-0(Plus)/JKMxxxM-0B/JKMSxxxM-0/JKMS xxxm-0-j/jkmsxxxm-0(plus) (XXX=210~280, σε διαστήματα των 5) JKMxxxM-72/JKMxxxM-72-J/JKMxxxM-72(Plus)/JKMxxxM-72B/JKMSxxxM-72/JKMS xxxm-72-j/jkmsxxxm-72(plus) (XXX= , σε διαστήματα των 5) JKMxxxP-48/JKMxxxPP-48/JKMxxxP-48-J/JKMxxxPP-48-J/JKMxxxP-48(Plus)/JKMx xxpp-48(plus)/jkmsxxxp-48/jkmsxxxp-48-j/jkmsxxxp-48plus)/jkmxxxp-48-j4/j KMxxxPP-48-J4/JKMSxxxP-48-J4/JKMSxxxPP-48-J4/JKMxxxP-48B-J4/JKMxxxPP-4 8B-J4/JKMSxxxP-48B-J4/JKMSxxxPP-48B-J4 (XXX=170~225, σε διαστήματα των 5) Με 5 μονο-c-si: JKMxxxM-72/JKMxxxM-72-J/JKMxxxM-72B/JKMSxxxM-72/JKMSxxxM-72-J (XXX=10~215, σε διαστήματα των 5) JKMxxxM-9/JKMxxxM-9-J/JKMxxxM-9B/JKMSxxxM-9/JKMSxxxM-9-J (XXX=210~285, σε διαστήματα των 5) Σημειώσεις: *PP: η σειρά στοιχείων EAGLE ** (Plus):η σειρά στοιχείων eagle+ ***JKMS: το έξυπνο στοιχείο ****B: στοιχείο με μαύρο πίσω φύλλο ****J4: στοιχείο μαύρης σειράς eagle Βεβαιωθείτε ότι η διάταξη των στοιχείων που έχουν εγκατασταθεί, εμπίπτει στη μέγιστη επιτρεπόμενη τάση συστήματος, το ρεύμα βαθμονόμησης και την τάση του υπο-εξοπλισμού, όπως ρυθμιστές και μετατροπείς. Η μέγιστη επιτρεπόμενη τάση συστήματος (συνεχές ρεύμα) των στοιχείων που πωλούνται στην Ευρώπη είναι 1000V Η διάταξη πρέπει να τοποθετηθεί σε πυρίμαχη επικάλυψη οροφής, κατάλληλη για την εφαρμογή. Πριν την τοποθέτηση του στοιχείου, συμβουλευτείτε την τοπική πολεοδομική αρχή για τα εγκεκριμένα υλικά οροφής. 2

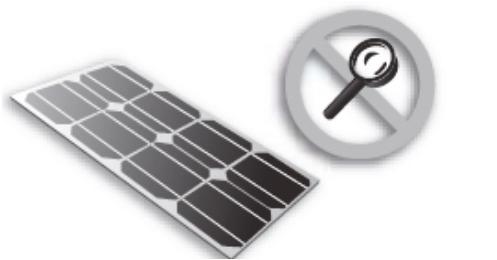

7 Τα στοιχεία έχουν εγκριθεί για εφαρμογές κατηγορίας Α: Επικίνδυνη τάση (IEC 1730: υψηλότερη από 50V συνεχές ρεύμα, EN 1730: υψηλότερη από 120V), επικίνδυνες ηλεκτρικές εφαρμογές (υψηλότερες από 240W) όπου προβλέπεται γενική πρόσβαση στις επαφές (Στοιχεία εγκεκριμένα για ασφάλεια μέσω των EN IEC και -2 εντός αυτής της κατηγορίας εφαρμογής, θεωρείται ότι καλύπτουν τις απαιτήσεις Ασφάλειας Κατηγορίας II). 1.3 Προειδοποιήσεις Τα φωτοβολταϊκά στοιχεία παράγουν ηλεκτρική ενέργεια συνεχούς ρεύματος όταν εκτίθενται σε ηλιακή ακτινοβολία ή άλλες πηγές φωτός. Τα ενεργά τμήματα των στοιχείων, όπως τα τερματικά τους, μπορούν να προκαλέσουν εγκαύματα, σπινθήρες και θανατηφόρα ηλεκτροπληξία. Η τεχνητά συγκεντρωμένη ηλιακή ακτινοβολία δεν πρέπει να κατευθύνεται προς το στοιχείο ή το πάνελ. Το πρόσθιο προστατευτικό τζάμι αξιοποιείται στο στοιχείο. Τα σπασμένα τζάμια ηλιακών στοιχείων αποτελούν ηλεκτρολογικό κίνδυνο ασφάλειας (ενδέχεται να προκαλέσουν ηλεκτροπληξία και φωτιά). Αυτά τα στοιχεία δεν μπορούν να επισκευαστούν και πρέπει να αντικαθίστανται άμεσα. Κίνδυνος ηλεκτροπληξίας και εγκαύματος Το παρόν φωτοβολταϊκό στοιχείο παράγει ηλεκτρισμό όταν εκτίθεται στον ήλιο Προειδοποίηση Για τη μείωση του κινδύνου ηλεκτροπληξίας ή εγκαύματος, τα στοιχεία μπορούν να καλυφθούν με αδιαφανές υλικό κατά την εγκατάστασή τους για την αποφυγή ηλεκτροπληξίας ή εγκαυμάτων. Η εργασία εγκατάστασης της φωτοβολταϊκής διάταξης μπορεί να εκτελεστεί μόνο με την προστασία καλυμμάτων προφύλαξης από τον ήλιο ή πανιών σκίασης και μόνο εξειδικευμένο άτομο μπορεί να εγκαταστήσει το στοιχείο ή να εκτελέσει εργασίες συντήρησης σε αυτό. Αν χρησιμοποιούνται μπαταρίες με το στοιχείο, ακολουθήστε τις οδηγίες του κατασκευαστή τους. 3

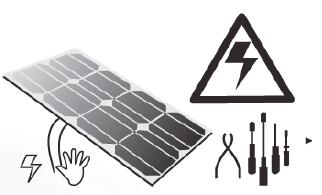

8 Μην χρησιμοποιείτε το στοιχείο για να αντικαταστήσετε ολικώς ή εν μέρει οροφές και τοίχους οικιστικών κτιρίων. Μην εγκαταστήσετε τα στοιχεία σε περιοχές όπου ενδέχεται να υπάρχουν εύφλεκτα αέρια. Μην αγγίζετε ηλεκτροφόρα τερματικά με γυμνά χέρια. Χρησιμοποιείτε μονωμένα εργαλεία για τις ηλεκτρικές συνδέσεις. Χρησιμοποιείτε μονωμένα εργαλεία για την ηλεκτρική σύνδεση. Μην αφαιρείτε οποιοδήποτε τμήμα έχει εγκατασταθεί από τη Jinko Solar και μην αποσυναρμολογείτε το στοιχείο. Όλες οι οδηγίες πρέπει να διαβαστούν και να γίνουν κατανοητές πριν γίνει οποιαδήποτε απόπειρα εγκατάστασης, καλωδίωσης, χειρισμού και συντήρησης του στοιχείου. Μην σηκώνετε τα φωτοβολταϊκά στοιχεία χρησιμοποιώντας τα συνδεδεμένα καλώδια ή το κουτί σύνδεσης. Όλα τα φωτοβολταϊκά συστήματα πρέπει να γειώνονται. Αν δεν υπάρχει ειδικός κανονισμός, ακολουθήστε τον Εθνικό Ηλεκτρολογικό Κώδικα ή άλλο εθνικό κώδικα. Σε κανονικές συνθήκες, ένα φωτοβολταϊκό στοιχείο είναι πιθανό να παρουσιάσει καταστάσεις που παράγουν περισσότερο ρεύμα ή/και τάση από τα αναφερόμενα σε συνήθεις συνθήκες δοκιμής. Αντίστοιχα, οι τιμές Isc και Voc που επισημαίνονται στο στοιχείο, πρέπει να πολλαπλασιαστούν επί 1,25 για να καθοριστούν οι βαθμονομήσεις τάσης εξαρτημάτων φωτοβολταϊκού συστήματος, οι βαθμονομήσεις ρεύματος αγωγών, τα μεγέθη ασφαλειών και το μέγεθος των στοιχείων ελέγχου που συνδέονται στη φωτοβολταϊκή έξοδο. Αφού το φωτοβολταϊκό στοιχείο αποσταλεί στον χώρο εγκατάστασης, όλα τα εξαρτήματά του πρέπει να αποσυσκευαστούν με προσοχή. Μην στέκεστε ή πατάτε πάνω στο φωτοβολταϊκό στοιχείο όπως φαίνεται στις παρακάτω εικόνες, καθώς αυτό απαγορεύεται και ενδέχεται να προκαλέσει κίνδυνο μικροθραυσμάτων και οξεία πτώση της απόδοσης ισχύος του στοιχείου. Επιπλέον υπάρχει κίνδυνος για την ασφάλειά σας. 4

9 Συνδέετε μόνο φωτοβολταϊκά στοιχεία με ίδιο μέγεθος κυψελών στη σειρά. Σε κάθε περίπτωση μεταφοράς, βεβαιωθείτε ότι το όχημα ή τα στοιχεία δεν υφίστανται ισχυρούς κραδασμούς, καθώς υπάρχει πιθανότητα φθοράς του στοιχείου ή θραύσης της κυψέλης. Σε κάθε περίπτωση μεταφοράς, μην αφήνετε το στοιχείο να πέσει από το όχημα, την οικία ή τα χέρια σας. Υπάρχει κίνδυνος θραύσης των κυψελών των στοιχείων. Μην καθαρίζετε το τζάμι με χημικά. Μην αποσυνδέετε κανένα στοιχείο όσο βρίσκεται υπό φορτίο. Για τα φωτοβολταϊκά στοιχεία που χρησιμοποιούν την τεχνολογία επικάλυψης κατά των αντανακλάσεων, είναι φυσιολογικό να παρατηρείται χρωματική διαφορά όταν η θέασή τους γίνεται από διαφορετικές γωνίες. 2. Εγκατάσταση 2.1 Ασφάλεια κατά την εγκατάσταση Φοράτε πάντα προστατευτικά κεφαλιού, μονωτικά γάντια και υποδήματα ασφάλειας (με λαστιχένιες σόλες). Διατηρείτε το φωτοβολταϊκό στοιχείο συσκευασμένο στη συσκευασία του μέχρι την εγκατάσταση. Μην αγγίζετε το φωτοβολταϊκό στοιχείο όταν δεν απαιτείται, κατά τη διάρκεια της εγκατάστασης. Η γυάλινη επιφάνεια και το πλαίσιο ενδέχεται να είναι πολύ θερμά. Υπάρχει κίνδυνος εγκαυμάτων και ηλεκτροπληξίας. Μην εργάζεστε υπό βροχή, χιόνι ή με άνεμο. Λόγω του κινδύνου ηλεκτροπληξίας, μην εκτελείτε οποιαδήποτε εργασία όταν τα τερματικά του φωτοβολταϊκού στοιχείου είναι υγρά. Χρησιμοποιείτε μονωμένα εργαλεία και όχι εργαλεία που είναι υγρά. Κατά την εγκατάσταση των φωτοβολταϊκών στοιχείων, προσέχετε να μη σας πέσουν αντικείμενα (π.χ. τα φωτοβολταϊκά στοιχεία ή εργαλεία). 5

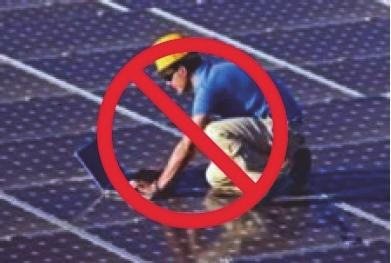

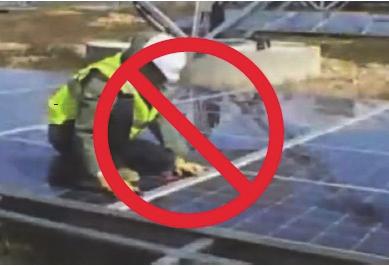

10 Βεβαιωθείτε ότι δεν εκλύονται εύφλεκτα αέρια και ότι δεν υπάρχουν κοντά στον χώρο εγκατάστασης. Εισάγετε τα βύσματα διασύνδεσης πλήρως και σωστά. Ελέγξτε όλες τις συνδέσεις. Το καλώδιο διασύνδεσης πρέπει να προσδεθεί σωστά στο πλαίσιο του στοιχείου. Το καλώδιο υποστήριξης πρέπει να προσδεθεί με τρόπο ώστε το βύσμα διασύνδεσης να μην γρατζουνά ή επηρεάζει το πίσω φύλλο του στοιχείου. Μην αγγίζετε το κουτί σύνδεσης και τα άκρα των καλωδίων διασύνδεσης (βύσματα) με γυμνά χέρια κατά την εγκατάσταση ή υπό συνθήκες άμεσης ηλιακής ακτινοβολίας, ανεξάρτητα από το εάν το φωτοβολταϊκό στοιχείο έχει συνδεθεί ή αποσυνδεθεί από το σύστημα. Μην εκθέτετε το φωτοβολταϊκό στοιχείο σε υπερβολικά φορτία στην επιφάνειά του και μη συστρέφετε το πλαίσιο. Μην χτυπάτε ή τοποθετείτε υπερβολικό φορτίο στο τζάμι ή το πίσω φύλλο, καθώς υπάρχει κίνδυνος θραύσης των κυψελών ή πρόκλησης μικροθραυσμάτων. Στη διάρκεια της λειτουργίας, μην χρησιμοποιείτε αιχμηρά εργαλεία για να σκουπίσετε το πίσω φύλλο και το τζάμι. Θα προκληθούν αμυχές στο στοιχείο. Μην ανοίγετε τρύπες στο πλαίσιο. Υπάρχει κίνδυνος πρόκλησης διάβρωσης στο πλαίσιο. Για τη δομή τοποθέτησης στην οροφή, κατά την εγκατάσταση των στοιχείων, ακολουθήστε την αρχή «από πάνω προς τα κάτω» ή/και «από αριστερά προς δεξιά» και μην πατάτε στο στοιχείο, καθώς υπάρχει κίνδυνος βλάβης του αλλά και κίνδυνος για την ασφάλειά σας. 2.2 Συνθήκες εγκατάστασης Κλιματικές συνθήκες Εγκαταστήστε τα στοιχεία στις παρακάτω συνθήκες: a) Θερμοκρασία λειτουργίας: από 40 C(-4 ) έως 85 C (185 ) b) Υγρασία: < 85RH% * Σημειώσεις: Η μηχανική φέρουσα ικανότητα (συμπεριλαμβανομένων φορτίων ανέμου και χιονιού) του στοιχείου βασίζεται στις παρακάτω μεθόδους τοποθέτησης. Ο επαγγελματίας τεχνικός εγκατάστασης του συστήματος είναι υπεύθυνος για τον υπολογισμό του μηχανικού φορτίου, σύμφωνα με τον σχεδιασμό του συστήματος.

11 2.2.2 Επιλογή χώρου Για τις περισσότερες εφαρμογές, τα ηλιακά φωτοβολταϊκά στοιχεία JinkoSolar πρέπει να εγκαθίστανται σε τοποθεσία όπου θα δέχονται μέγιστη έκθεση στην ηλιακή ακτινοβολία σε όλη τη διάρκεια του έτους. Στο βόρειο ημισφαίριο το στοιχείο πρέπει συνήθως να έχει κατεύθυνση προς νότο, ενώ στο νότιο ημισφαίριο να έχει κατεύθυνση προς βορρά. Στοιχεία που έχουν απόκλιση 30 από τον πραγματικό νότο (ή βορρά) χάνουν κατά προσέγγιση 10 έως 15% της εξόδου ισχύος τους. Αν το στοιχείο έχει απόκλιση 0 από τον πραγματικό νότο (ή βορρά), η απώλεια ισχύος κυμαίνεται μεταξύ 20 και 30%. Όταν επιλέγετε έναν χώρο, αποφύγετε τα δέντρα, τα κτίρια ή τα εμπόδια που ενδέχεται να προκαλούν σκίαση στα ηλιακά φωτοβολταϊκά στοιχεία, ιδίως τους χειμερινούς μήνες όπου το τόξο του ήλιου βρίσκεται χαμηλότερα στον ορίζοντα. Η σκίαση προκαλεί απώλεια ισχύος, παρότι οι εργοστασιακά τοποθετημένοι δίοδοι παράκαμψης του φωτοβολταϊκού στοιχείου ελαχιστοποιούν αυτήν την απώλεια. Μην εγκαταστήσετε το φωτοβολταϊκό στοιχείο κοντά σε γυμνές φλόγες ή εύφλεκτα υλικά. Όταν τα ηλιακά στοιχεία χρησιμοποιούνται για τη φόρτιση μπαταριών, η μπαταρία πρέπει να τοποθετείται με τρόπο που θα προστατεύει την απόδοση του συστήματος και την ασφάλεια των χρηστών του. Ακολουθήστε τις οδηγίες του κατασκευαστή μπαταρίας σχετικά με προτάσεις εγκατάστασης, λειτουργίας και συντήρησης. Γενικά, η μπαταρία (ή η συστοιχία μπαταρίας) πρέπει να βρίσκεται μακριά από χώρους όπου κινούνται άνθρωποι και ζώα. Επιλέξτε ένα σημείο για την μπαταρία, προστατευμένο από ηλιακή ακτινοβολία, χιόνι, απορρίμματα ή μπάζα και με καλό εξαερισμό. Οι περισσότερες μπαταρίες παράγουν αέριο υδρογόνο κατά τη φόρτισή τους, το οποίο μπορεί να είναι εκρηκτικό. Μην ανάβετε σπίρτα και μην δημιουργείτε σπινθήρες κοντά στη μπαταρία. Όταν μια μπαταρία τοποθετείται σε εσωτερικό χώρο, πρέπει να βρίσκεται σε μονωμένη και με εξαερισμό θήκη μπαταρίας, ειδικά σχεδιασμένη για αυτόν τον σκοπό. Μην εγκαταστήσετε το φωτοβολταϊκό στοιχείο σε χώρο όπου μπορεί να βυθιστεί σε νερό ή να εκτίθεται συνεχώς σε νερό από λάστιχο, σιντριβάνι κλπ Επιλογή γωνίας κλίσης Η γωνία κλίσης του φωτοβολταϊκού στοιχείου υπολογίζεται ανάμεσα στην επιφάνεια του φωτοβολταϊκού στοιχείου και μια οριζόντια επιφάνεια δαπέδου (Σχήμα 1). Το φωτοβολταϊκό στοιχείο παράγει μέγιστη ισχύ εξόδου όταν έχει απευθείας κατεύθυνση προς τον ήλιο. 7

12 Ηλιακή ακτινοβολία Στοιχείο οριζόντια Γωνία κλίσης Σχήμα 1: Γωνία κλίσης φωτοβολταϊκού στοιχείου Για ανεξάρτητα συστήματα με μπαταρίες, όπου τα φωτοβολταϊκά στοιχεία είναι συνδεδεμένα σε μόνιμη δομή, η γωνία κλίσης των φωτοβολταϊκών στοιχείων πρέπει να επιλέγεται με στόχο τη βελτιστοποίηση της απόδοσης βάσει του εποχιακού φορτίου και της ηλιακής ακτινοβολίας. Γενικά, αν η απόδοση του φωτοβολταϊκού στοιχείου είναι επαρκής όταν η ακτινοβολία είναι χαμηλή (π.χ. τον χειμώνα), τότε η επιλεγμένη γωνία είναι επαρκής για την υπόλοιπη διάρκεια του έτους. Εγκαταστάσεις συνδεδεμένες στο δίκτυο, όπου τα φωτοβολταϊκά στοιχεία είναι συνδεδεμένα σε μόνιμη δομή, θα πρέπει να έχουν κλίση ώστε η παραγωγή ενέργειας από τα φωτοβολταϊκά στοιχεία να μεγιστοποιείται σε ετήσια βάση. 2.3 Εισαγωγή στη μηχανική εγκατάσταση Τα ηλιακά φωτοβολταϊκά στοιχεία τοποθετούνται συνήθως με τα παρακάτω μέσα: βίδες και σφιγκτήρες. * Σημειώσεις: 1) Όλες οι μέθοδοι εγκατάστασης που αναφέρονται στο παρόν, παρέχονται μόνο για λόγους αναφοράς και η Jinko Solar δεν παρέχει σχετικά εξαρτήματα τοποθέτησης. Ο τεχνικός εγκατάστασης συστήματος ή το εκπαιδευμένο επαγγελματικό προσωπικό φέρουν την ευθύνη για τον σχεδιασμό του φωτοβολταϊκού συστήματος, την εγκατάσταση και τον υπολογισμό του μηχανικού φορτίου και την ασφάλεια του συστήματος. 8

13 2) Πριν την εγκατάσταση, επιβεβαιώστε τα παρακάτω σημαντικά σημεία: 1) Πραγματοποιήστε οπτικό έλεγχο πριν την εγκατάσταση για να βεβαιωθείτε ότι δεν υπάρχουν ελαττώματα στη συσκευασία και στο κουτί σύνδεσης, καθώς και στην επιφάνεια του στοιχείου. Αν υπάρχουν, αφαιρέστε και καθαρίστε τα εξαρτήματα. 2) Ελέγξτε και βεβαιωθείτε ότι ο αριθμός σειράς είναι σωστός. 3) Τα στοιχεία της Jinko είναι σχεδιασμένα για να επιτυγχάνουν μέγιστη θετική (ή καθοδική) πίεση 5400Pa (μόνο για τον αναφερόμενο τύπο στοιχείου στο παρόν εγχειρίδιο) και αρνητική (ή ανοδική) πίεση 2400Pa. Όταν τοποθετείτε στοιχεία σε περιβάλλοντα με χιόνι ή έντονους ανέμους, προσέχετε ιδιαίτερα να τα τοποθετείτε με τρόπο που να παρέχεται επαρκής αντοχή στον σχεδιασμό, καλύπτοντας τις τοπικές απαιτήσεις κώδικα Τοποθέτηση με βίδες Για τα προϊόντα εφαρμογής, ανατρέξτε στον πίνακα 1. Το πλαίσιο κάθε στοιχείου διαθέτει 8 οπές τοποθέτησης (Μήκος* Πλάτος: 14mm*9mm) που χρησιμοποιούνται για την ασφάλιση των στοιχείων και την υποστήριξη της δομής. Χρησιμοποιείτε πάντα και τις οκτώ οπές τοποθέτησης για την ασφάλιση των στοιχείων. Το πλαίσιο των στοιχείων πρέπει να συνδεθεί σε ράγα τοποθέτησης με τη χρήση βιδών Μ8 ανθεκτικών στη διάβρωση σε συνδυασμό με δακτυλίους ασφάλισης και δισκοειδείς δακτυλίους σε οκτώ συμμετρικά σημεία στο φωτοβολταϊκό στοιχείο. Για τη σταθερή τοποθέτηση των στοιχείων, η τιμή της ασκούμενης ροπής πρέπει να είναι αρκετά μεγάλη. Η τιμή αναφοράς για τις βίδες M8 είναι 1~20N*m. Σχετικά με το ειδικό σύστημα υποστήριξης ή τις ειδικές απαιτήσεις εγκατάστασης, επιβεβαιώστε την τιμή ροπής με τον πάροχο υποστήριξης. Λεπτομερείς πληροφορίες τοποθέτησης παρέχονται στο παρακάτω Σχήμα 2. 9

14 8 οπές τοποθέτησης 14*9 Βίδα M8 Δακτύλιος Ράγα τοποθέτησης παξιμάδι Σχήμα 2: Φωτοβολταϊκό στοιχείο εγκατεστημένο με τη μέθοδο τοποθέτησης βιδών Τύπος στοιχείου JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72B JKMXXXM-9 JKMXXXM-9-J JKMXXXM-9B Τύπος κυψέλ ης 5 5 Κυψέλ η Pmax (Wp) 12 10~ ~285 Διαστάσεις (mm) Στοιχείο: Πλαίσιο: & & & & & Στοιχείο: Πλαίσιο: & & &

15 Τύπος στοιχείου JKMXXXP-0 JKMXXXP-0-J JKMXXXPP-0 JKMXXXPP-0-J JKMXXXP-0(Plus) JKMXXXPP-0(Plus) JKMXXXP-0B JKMXXXP-0-J4 JKMXXXPP-0-J4 JKMSXXXP-0-J4 JKMSXXXPP-0-J4 JKMXXXP-0B-J4 JKMXXXPP-0B-J4 JKMSXXXP-0B-J4 JKMSXXXPP-0B-J4 JKMXXXM-0 JKMXXXM-0-J JKMXXXM-0-(Plus) JKMXXXM-0B JKMXXXP-72 JKMXXXP-72-J JKMXXXPP-72 JKMXXXPP-72-J JKMSXXXP-72(Plus) JKMXXXP-72B JKMXXXP-72-J4 JKMXXXPP-72-J4 JKMSXXXP-72-J JKMSXXXPP-72-J4 JKMXXXP-72B-J4 JKMXXXPP-72B-J4 JKMSXXXP-72B-J4 KMSXXXPP-72B-J4 JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72(Plus) JKMXXXM-72B Τύπος κυψέλ ης Κυψέλ η Pmax (Wp) ~ ~ ~ ~335 Διαστάσεις (mm) Στοιχείο: Πλαίσιο: & & & & Στοιχείο: Πλαίσιο: Στοιχείο: Πλαίσιο: & & & & Στοιχείο: Πλαίσιο: & & Στοιχείο: Πλαίσιο: & &

16 Τύπος στοιχείου JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-9 JKMSXXXM-9-J JKMSXXXP-0 JKMSXXXP-0-J JKMSXXXP-0(Plus) JKMSXXXP-72 JKMSXXXP-72-J JKMSXXXP-72(Plus) JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-72(Plus) JKMXXXM-48 JKMXXXM-48-J JKMSXXXM-48-J JKMSXXXM-48(Plus) JKMXXXP-48 JKMXXXPP-48 JKMXXXPP-48-J JKMXXXPP-48(Plus) JKMSXXXP-48-J JKMSXXXP-48(Plus) JKMXXXP-48-J4 JKMXXXPP-48-J4 JKMSXXXP-48-J4 JKMSXXXPP-48-J4 JKMXXXP-48B-J4 JKMXXXPP-48B-J4 JKMSXXXP-48B-J4 JKMSXXXPP-48B-J4 Τύπος κυψέλ ης 5 5 Κυψέλ η Pmax (Wp) 12 10~ ~ ~ ~ ~ ~ ~ ~ ~225 Μέγ. πίεση: 5400Pa μηχανικό φορτίο Διαστάσεις (mm) Στοιχείο: Πλαίσιο: & & & & Στοιχείο: Πλαίσιο: & & & Στοιχείο: Πλαίσιο: & & & Στοιχείο: Πλαίσιο: & & Στοιχείο: Πλαίσιο: & & Στοιχείο: Πλαίσιο: Στοιχείο: Πλαίσιο: Στοιχείο: Πλαίσιο: Στοιχείο: Πλαίσιο: Πίνακας 1: Μηχανικές διαστάσεις όταν τα στοιχεία εγκαθίστανται με τη μέθοδο τοποθέτησης βιδών 12

17 2.3.2 Τοποθέτηση με σφιγκτήρες στις μακριές πλευρές των πλαισίων Για τα προϊόντα εφαρμογής, ανατρέξτε στον Πίνακα 2 και χρησιμοποιείτε σφιγκτήρες μόνο στη μακριά πλευρά των πλαισίων. Οι σφιγκτήρες των στοιχείων δεν πρέπει να έρχονται σε επαφή με το πρόσθιο τζάμι και δεν πρέπει να παραμορφώνουν το πλαίσιο. Αποφύγετε τις επιπτώσεις σκίασης από τους σφιγκτήρες των στοιχείων. Σε καμία περίπτωση το πλαίσιο των στοιχείων δεν πρέπει να τροποποιηθεί. Όταν επιλέγετε αυτόν τον τύπο τοποθέτησης με σφιγκτήρες, βεβαιωθείτε ότι χρησιμοποιείτε τουλάχιστον τέσσερις σφιγκτήρες σε κάθε στοιχείο. Δύο σφιγκτήρες πρέπει να τοποθετούνται σε κάθε μακριά πλευρά του στοιχείου. Αν αναμένεται εκτεταμένο φορτίο πίεσης και ανάλογα με τα τοπικά φορτία ανέμου και χιονιού, απαιτούνται πρόσθετοι σφιγκτήρες ή υποστηρίγματα για να διασφαλιστεί ότι το στοιχείο μπορεί να φέρει το φορτίο. Η τιμή της εφαρμοζόμενης ροπής πρέπει να είναι αρκετά υψηλή για τη σταθερή τοποθέτηση των στοιχείων (Συμβουλευτείτε τον προμηθευτή των σφιγκτήρων ή το τμήμα υποστήριξής για τη συγκεκριμένη τιμή ροπής). Λεπτομερείς πληροφορίες τοποθέτησης παρέχονται στο παρακάτω σχήμα. Η απόσταση του σημείου τοποθέτησης προτείνεται μεγαλύτερη από J και μικρότερη από K, όπως φαίνεται παρακάτω στα Σχήματα 3 και 4. 1) Κανονικό φωτοβολταϊκό στοιχείο (στη μακριά πλευρά): Η κίνηση της ράγας τοποθέτησης και η κεντρική γραμμή των σφιγκτήρων προτείνεται να βρίσκονται εντός της περιοχής με το μαύρο βέλος Σφιγκτήρας Ράγα τοποθέτησης 13

18 Εγκατάσταση στοιχείων περιθωρίου Σφιγκτήρας Πλαίσιο (μακριά πλευρά) Εγκατάσταση μεσαίων στοιχείων Ράγα τοποθέτησης Βίδα M8 Σχήμα 3: Φωτοβολταϊκό στοιχείο εγκατεστημένο στη μακριά πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες Τύπος στοιχείου Τύπος κυψέλ ης Ποσότ ητα κυψέλ ης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο & & JKMSXXXM-72 JKMSXXXM-72-J ~ & & & & & & JKMSXXXM-9 JKMSXXXM-9-J ~ & & & &

19 Τύπος στοιχείου JKMSXXXP-0 JKMSXXXP-0-J JKMSXXXP-0(Plus) JKMXXXP-0-J4 JKMXXXPP-0-J4 JKMSXXXP-0-J4 JKMSXXXPP-0-J4 JKMXXXP-0B-J4 JKMXXXPP-0B-J4 JKMSXXXP-0B-J4 JKMSXXXPP-0B-J4 JKMSXXXM-0 JKMSXXXM-0-J JKMSXXXM-0(Plus) JKMSXXXP-72 JKMSXXXP-72-J JKMSXXXP-72(Plus) JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-72(Plus) JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72B JKMXXXM-9 JKMXXXM-9-J JKMXXXM-9B Τύπος κυψέλ ης 5 5 Ποσότ ητα κυψέλ ης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο ~ ~ ~ ~ ~ ~ & & & & & & & & & & & & & & & & & & & & & & & & & &

20 Τύπος στοιχείου Τύπος κυψέλ ης Ποσότ ητα κυψέλ ης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο JKMXXXP-0 JKMXXXP-0-J JKMXXXPP-0 JKMXXXPP-0-J JKMXXXP-0(Plus) JKMXXXPP-0(Plus) JKMXXXP-0B ~ & & & & & & JKMXXXM-0 JKMXXXM-0-J JKMXXXM-0-(Plus) JKMXXXM-0B JKMXXXP-72 JKMXXXP-72-J JKMXXXPP-72 JKMXXXPP-72-J JKMSXXXP-72(Plus) JKMXXXP-72B JKMXXXP-72-J4 JKMXXXPP-72-J4 JKMSXXXP-72-J JKMSXXXPP-72-J4 JKMXXXP-72B-J4 JKMXXXPP-72B-J4 JKMSXXXP-72B-J4 KMSXXXPP-72B-J4 JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72(Plus) JKMXXXM-72B ~ ~ ~ & & & & & & & & & & &

21 Τύπος στοιχείου JKMXXXM-48 JKMXXXM-48-J JKMSXXXM-48-J JKMSXXXM-48(Plus) JKMXXXP-48 JKMXXXPP-48 JKMXXXPP-48-J JKMXXXPP-48(Plus) JKMSXXXP-48-J JKMSXXXP-48(Plus) JKMXXXP-48-J4 JKMXXXPP-48-J4 JKMSXXXP-48-J4 JKMSXXXPP-48-J4 JKMXXXP-48B-J4 JKMXXXPP-48B-J4 JKMSXXXP-48B-J4 JKMSXXXPP-48B-J4 Τύπος κυψέλ ης Ποσότ ητα κυψέλ ης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο 8 170~ ~ ~ ~ Μέγ. πίεση: 5400Pa μηχανικό φορτίο Πίνακας 2: Μηχανικές διαστάσεις όταν τα στοιχεία εγκαθίστανται στη μακριά πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες 17

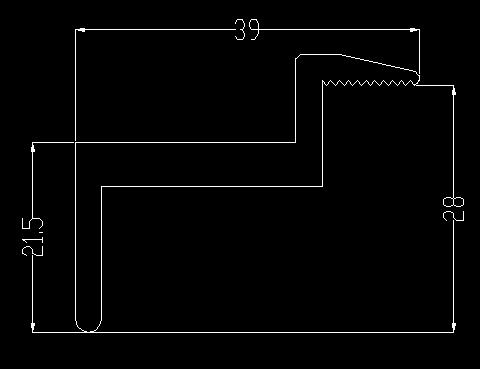

22 2) Φωτοβολταϊκό στοιχείο Light: Η κίνηση της ράγας και η κεντρική γραμμή των σφιγκτήρων προτείνεται να βρίσκονται εντός των περιοχών με το βέλος Εγκάρσια ράγα Σφιγκτήρας Ράγα τοποθέτησης Δοκός Μακρύτερο πλαίσιο Βραχύ πλαίσιο Εγκατάσταση στοιχείων περιθωρίου Σφιγκτήρας Πλαίσιο (μακριά πλευρά) Εγκατάσταση μεσαίων στοιχείων Ράγα τοποθέτησης Βίδα M8 Σχήμα 4: Φωτοβολταϊκό στοιχείο Light εγκατεστημένο στη μακριά πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες Διαστάσεις (mm mm) Μακρύτερο τμήμα πλαισίου: 28,9 Βραχύ τμήμα πλαισίου: Τμήμα δοκού:

23 Τύπος στοιχείου JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72B JKMXXXM-9 JKMXXXM-9-J JKMXXXM-9B JKMXXXP-0 JKMXXXP-0-J JKMXXXPP-0 JKMXXXPP-0-J JKMXXXP-0(Plus) JKMXXXPP-0(Plus) JKMXXXP-0B JKMXXXP-0-J4 JKMXXXPP-0-J4 JKMSXXXP-0-J4 JKMSXXXPP-0-J4 JKMXXXP-0B-J4 JKMXXXPP-0B-J4 JKMSXXXP-0B-J4 JKMSXXXPP-0B-J4 JKMXXXM-0 JKMXXXM-0-J JKMXXXM-0-(Plus) JKMXXXM-0B JKMXXXP-72 JKMXXXP-72-J JKMXXXPP-72 JKMXXXPP-72-J JKMXXXP-72(Plus) JKMXXXP-72B JKMXXXP-72-J4 JKMXXXPP-72-J4 JKMSXXXP-72-J JKMSXXXPP-72-J4 JKMXXXP-72B-J4 JKMXXXPP-72B-J4 JKMSXXXP-72B-J4 KMSXXXPP-72B-J4 Τύπος κυψέλης 5 5 Ποσότητα κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K L 12 10~ ~ ~ ~ ~

24 Τύπος στοιχείου JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72(Plus) JKMXXXM-72B JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-9 JKMSXXXM-9-J JKMSXXXP-0 JKMSXXXP-0-J JKMSXXXP-0(Plus) JKMSXXXM-0 JKMSXXXM-0-J JKMSXXXM-0(Plus) JKMSXXXP-72 JKMSXXXP-72-J JKMSXXXP-72(Plus) JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-72(Plus) Τύπος κυψέλης 5 5 Ποσότητα κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K L ~ ~ ~ ~ ~ ~ ~ Μέγ. πίεση: 2400Pa μηχανικό φορτίο Πίνακας 3: Μηχανικές διαστάσεις όταν τα στοιχεία εγκαθίστανται στη μακριά πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες Τοποθέτηση με σφιγκτήρες στις βραχείες πλευρές των πλαισίων Για τα προϊόντα εφαρμογής, ανατρέξτε στον Πίνακα 4, μόνο για το Κανονικό φωτοβολταϊκό στοιχείο και χρησιμοποιείτε σφιγκτήρες μόνο στη βραχεία πλευρά των πλαισίων. Για θέματα και απαιτήσεις σχετικά με την τοποθέτηση με χρήση σφιγκτήρων, ανατρέξτε στις οδηγίες στην ενότητα Λεπτομερείς πληροφορίες τοποθέτησης παρέχονται στο παρακάτω Σχήμα 5 και η απόσταση του σημείου τοποθέτησης προτείνεται να είναι μεγαλύτερη από J και μικρότερη από K, όπως φαίνεται παρακάτω. 20

25 Σφιγκτήρας Ράγα τοποθέτησης Η κίνηση της ράγας και η κεντρική γραμμή των σφιγκτήρων προτείνεται να βρίσκονται εντός των περιοχών με το βέλος Εγκατάσταση στοιχείων περιθωρίου Σφιγκτήρας Πλαίσιο (μακριά πλευρά) Εγκατάσταση μεσαίων στοιχείων Ράγα τοποθέτησης Βίδα M8 Σχήμα 5: Φωτοβολταϊκό στοιχείο εγκατεστημένο στη βραχεία πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες Τύπος στοιχείου JKMSXXXP-0 JKMSXXXP-0-J JKMSXXXP-0(Plus) JKMSXXXM-0 JKMSXXXM-0-J JKMSXXXM-0(Plus) JKMSXXXP-72 JKMSXXXP-72-J JKMSXXXP-72(Plus) Τύπος κυψέλη ς Ποσότητα κυψέλης Pmax (Wp) ~ ~ ~ Διαστάσεις (mm) A B J K Πλαίσιο

26 Τύπος στοιχείου JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-72(Plus) JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72B JKMXXXM-9 JKMXXXM-9-J JKMXXXM-9B JKMXXXP-0 JKMXXXP-0-J JKMXXXPP-0 JKMXXXPP-0-J JKMXXXP-0(Plus) JKMXXXPP-0(Plus) JKMXXXP-0B JKMXXXP-0-J4 JKMXXXPP-0-J4 JKMSXXXP-0-J4 JKMSXXXPP-0-J4 JKMXXXP-0B-J4 JKMXXXPP-0B-J4 JKMSXXXP-0B-J4 JKMSXXXPP-0B-J4 JKMXXXM-0 JKMXXXM-0-J JKMXXXM-0-(Plus) JKMXXXM-0B Τύπος κυψέλη ς 5 5 Ποσότητα κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο ~ ~ ~ ~ ~

27 Τύπος στοιχείου JKMXXXP-72 JKMXXXP-72-J JKMXXXPP-72 JKMXXXPP-72-J JKMSXXXP-72(Plus) JKMXXXP-72B JKMXXXP-72-J4 JKMXXXPP-72-J4 JKMSXXXP-72-J JKMSXXXPP-72-J4 JKMXXXP-72B-J4 JKMXXXPP-72B-J4 JKMSXXXP-72B-J4 KMSXXXPP-72B-J4 JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72(Plus) JKMXXXM-72B JKMXXXM-48 JKMXXXM-48-J JKMSXXXM-48-J JKMSXXXM-48(Plus) JKMXXXP-48 JKMXXXPP-48 JKMXXXPP-48-J JKMXXXPP-48(Plus) JKMSXXXP-48-J JKMSXXXP-48(Plus) JKMXXXP-48-J4 JKMXXXPP-48-J4 JKMSXXXP-48-J4 JKMSXXXPP-48-J4 JKMXXXP-48B-J4 JKMXXXPP-48B-J4 JKMSXXXP-48B-J4 JKMSXXXPP-48B-J4 Τύπος κυψέλη ς Ποσότητα κυψέλης Pmax (Wp) ~ ~ ~ ~ ~ ~ Μέγ. πίεση: 2400Pa μηχανικό φορτίο Διαστάσεις (mm) A B J K Πλαίσιο Πίνακας 4: Μηχανικές διαστάσεις όταν τα στοιχεία εγκαθίστανται στη βραχεία πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες 23

28 2.3.4 Τοποθέτηση με σφιγκτήρες στη μακριά και στη βραχεία πλευρά Για τα προϊόντα εφαρμογής, ανατρέξτε στον Πίνακα 5, μόνο για το Κανονικό φωτοβολταϊκό στοιχείο και πραγματοποιήστε την εγκατάσταση των στοιχείων μόνο στη μακριά και βραχεία πλευρά αντίστοιχα με σφιγκτήρες. Για θέματα και απαιτήσεις σχετικά με την τοποθέτηση με χρήση σφιγκτήρων, ανατρέξτε στις οδηγίες στην ενότητα Λεπτομερείς πληροφορίες τοποθέτησης παρέχονται στο παρακάτω Σχήμα και η απόσταση του σημείου τοποθέτησης προτείνεται να είναι μεγαλύτερη από J και μικρότερη από K για τις βραχείες πλευρές, μεγαλύτερη από Μ και μικρότερη από Ν για τις μακριές πλευρές, όπως φαίνεται παρακάτω. Εγκατάσταση στοιχείων περιθωρίου Σφιγκτήρας Πλαίσιο Εγκατάσταση μεσαίων στοιχείων Ράγα τοποθέτησης Βίδα M8 Σχήμα : Φωτοβολταϊκό στοιχείο εγκατεστημένο στη μακριά και βραχεία πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες 24

29 Τύπος στοιχείου JKMSXXXP-0 JKMSXXXP-0-J JKMSXXXP-0(Plus) JKMSXXXM-0 JKMSXXXM-0-J JKMSXXXM-0(Plus) JKMSXXXP-72 JKMSXXXP-72-J JKMSXXXP-72(Plus) JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-72(Plus) JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72B JKMXXXM-9 JKMXXXM-9-J JKMXXXM-9B JKMXXXP-0 JKMXXXP-0-J JKMXXXPP-0 JKMXXXPP-0-J JKMXXXP-0(Plus) JKMXXXPP-0(Plus) JKMXXXP-0B JKMXXXP-0-J4 JKMXXXPP-0-J4 JKMSXXXP-0-J4 JKMSXXXPP-0-J4 JKMXXXP-0B-J4 JKMXXXPP-0B-J4 JKMSXXXP-0B-J4 JKMSXXXPP-0B-J4 JKMXXXM-0 JKMXXXM-0-J JKMXXXM-0-(Plus) JKMXXXM-0B Τύπος κυψέλη ς 5 5 Ποσότη τα κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K M N Πλαίσιο ~ ~ ~ ~ ~ ~ ~ ~

30 Τύπος στοιχείου JKMXXXP-72 JKMXXXP-72-J JKMXXXPP-72 JKMXXXPP-72-J JKMSXXXP-72(Plus) JKMXXXP-72B JKMXXXP-72-J4 JKMXXXPP-72-J4 JKMSXXXP-72-J JKMSXXXPP-72-J4 JKMXXXP-72B-J4 JKMXXXPP-72B-J4 JKMSXXXP-72B-J4 KMSXXXPP-72B-J4 JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72(Plus) JKMXXXM-72B JKMXXXM-48 JKMXXXM-48-J JKMSXXXM-48-J JKMSXXXM-48(Plus) JKMXXXP-48 JKMXXXPP-48 JKMXXXPP-48-J JKMXXXPP-48(Plus) JKMSXXXP-48-J JKMSXXXP-48(Plus) JKMXXXP-48-J4 JKMXXXPP-48-J4 JKMSXXXP-48-J4 JKMSXXXPP-48-J4 JKMXXXP-48B-J4 JKMXXXPP-48B-J4 JKMSXXXP-48B-J4 JKMSXXXPP-48B-J4 Τύπος κυψέλη ς Ποσότη τα κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K M N Πλαίσιο ~ ~ ~ ~ ~ ~ Μέγ. πίεση: 2400Pa μηχανικό φορτίο Πίνακας 5: Μηχανικές διαστάσεις όταν τα στοιχεία εγκαθίστανται στη μακριά και βραχεία πλευρά με μέθοδο τοποθέτησης με σφιγκτήρες 2

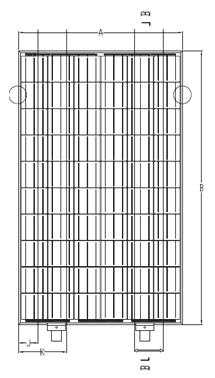

31 2.3.5 Τοποθέτηση με βίδες και σφιγκτήρες στη μακριά και στη βραχεία πλευρά Για τα προϊόντα εφαρμογής, ανατρέξτε στον Πίνακα, μόνο για το Κανονικό φωτοβολταϊκό στοιχείο και πραγματοποιείτε την εγκατάσταση των στοιχείων μόνο στη μακριά και στη βραχεία πλευρά αντίστοιχα με βίδες και σφιγκτήρες. Για θέματα και απαιτήσεις σχετικά με την τοποθέτηση με χρήση βιδών (σφιγκτήρων), ανατρέξτε στις οδηγίες στην ενότητα (2.3.2). Λεπτομερείς πληροφορίες τοποθέτησης παρέχονται στο παρακάτω Σχήμα 7 και η απόσταση του σημείου τοποθέτησης στη βραχεία πλευρά προτείνεται να είναι μεγαλύτερη από J και μικρότερη από K, όπως φαίνεται παρακάτω. Βίδα M8 Δακτύλιος Ράγα τοποθέτησης παξιμάδι Εγκατάσταση στις βραχείες πλευρές με σφιγκτήρες Εγκατάσταση στις μακριές πλευρές με βίδες Εγκατάσταση στοιχείων περιθωρίου Σφιγκτήρας Πλαίσιο Εγκατάσταση μεσαίων στοιχείων Ράγα τοποθέτησης Βίδα M8 Σχήμα 7: Φωτοβολταϊκό στοιχείο εγκατεστημένο στη μακριά και βραχεία πλευρά με βίδες και σφιγκτήρες αντίστοιχα 27

32 Τύπος στοιχείου JKMSXXXP-0 JKMSXXXP-0-J JKMSXXXP-0(Plus) JKMSXXXP-0 JKMSXXXP-0-J JKMSXXXP-0(Plus) JKMSXXXM-0 JKMSXXXM-0-J JKMSXXXM-0(Plus) JKMSXXXP-72 JKMSXXXP-72-J JKMSXXXP-72(Plus) JKMSXXXM-72 JKMSXXXM-72-J JKMSXXXM-72(Plus) JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72B JKMXXXM-9 JKMXXXM-9-J JKMXXXM-9B JKMXXXP-0 JKMXXXP-0-J JKMXXXPP-0 JKMXXXPP-0-J JKMXXXP-0(Plus) JKMXXXPP-0(Plus) JKMXXXP-0B JKMXXXP-0-J4 JKMXXXPP-0-J4 JKMSXXXP-0-J4 JKMSXXXPP-0-J4 JKMXXXP-0B-J4 JKMXXXPP-0B-J4 JKMSXXXP-0B-J4 JKMSXXXPP-0B-J4 Τύπος κυψέλης 5 5 Ποσότητ α κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο ~ ~ ~ ~ ~ ~ ~ ~

33 Τύπος στοιχείου JKMXXXM-0 JKMXXXM-0-J JKMXXXM-0-(Plus) JKMXXXM-0B JKMXXXP-72 JKMXXXP-72-J JKMXXXPP-72 JKMXXXPP-72-J JKMSXXXP-72(Plus) JKMXXXP-72B JKMXXXP-72-J4 JKMXXXPP-72-J4 JKMSXXXP-72-J JKMSXXXPP-72-J4 JKMXXXP-72B-J4 JKMXXXPP-72B-J4 JKMSXXXP-72B-J4 KMSXXXPP-72B-J4 JKMXXXM-72 JKMXXXM-72-J JKMXXXM-72(Plus) JKMXXXM-72B JKMXXXM-48 JKMXXXM-48-J JKMSXXXM-48-J JKMSXXXM-48(Plus) JKMXXXP-48 JKMXXXPP-48 JKMXXXPP-48-J JKMXXXPP-48(Plus) Τύπος κυψέλης Ποσότητ α κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο ~ ~ ~ ~ ~ ~

34 Τύπος στοιχείου JKMSXXXP-48-J JKMSXXXP-48(Plus) JKMXXXP-48-J4 JKMXXXPP-48-J4 JKMSXXXP-48-J4 JKMSXXXPP-48-J4 JKMXXXP-48B-J4 JKMXXXPP-48B-J4 JKMSXXXP-48B-J4 JKMSXXXPP-48B-J4 Τύπος κυψέλης Ποσότητ α κυψέλης Pmax (Wp) Διαστάσεις (mm) A B J K Πλαίσιο 8 170~ Μέγ. πίεση:2400pa μηχανικό φορτίο Πίνακας : Μηχανικές διαστάσεις όταν τα στοιχεία εγκαθίστανται στη μακριά και βραχεία πλευρά με βίδες και σφιγκτήρες αντίστοιχα 3. Καλωδίωση και σύνδεση a) Πριν από αυτήν τη διαδικασία, διαβάστε προσεκτικά τις οδηγίες χρήσης του φωτοβολταϊκού συστήματος. Πραγματοποιήστε την καλωδίωση με καλώδια πολλαπλής σύνδεσης μεταξύ των φωτοβολταϊκών στοιχείων, σειριακά ή παράλληλης σύνδεσης, ανάλογα με τις απαιτήσεις ρύθμισης του χρήστη για ισχύ συστήματος, ρεύμα και τάση. b) Τα φωτοβολταϊκά στοιχεία που συνδέονται σε σειρά πρέπει να έχουν παρόμοιο ρεύμα και τα στοιχεία δεν πρέπει να συνδέονται μεταξύ τους δημιουργώντας τάση υψηλότερη από την επιτρεπόμενη τάση συστήματος. Ο μέγιστος αριθμός στοιχείων σε σειρά εξαρτάται από τον σχεδιασμό του συστήματος, τον τύπο του μετατροπέα που χρησιμοποιείται και τις περιβαλλοντικές συνθήκες. 30

35 c) Η μέγιστη τιμή βαθμονόμησης ασφαλειών σε στοιχειοσειρά διάταξης παρέχεται στην ετικέτα του προϊόντος ή στο φύλλο δεδομένων του. Η τιμή βαθμονόμησης ασφαλειών αντιστοιχεί επίσης στο μέγιστο ανάστροφο ρεύμα που μπορεί να αντέξει ένα στοιχείο, δηλ. οι στοιχειοσειρές σε σκιά φέρουν φορτίο για τις στοιχειοσειρές που δεν βρίσκονται σε σκιά και το ρεύμα που δημιουργείται στις τελευταίες μεταδίδεται στις στοιχειοσειρές σε σκιά. Συνεπώς, βάσει της μέγιστης βαθμονόμησης ασφαλειών σειράς του στοιχείου και τα τοπικά κριτήρια ηλεκτρικής εγκατάστασης, βεβαιωθείτε ότι οι στοιχειοσειρές των στοιχείων παράλληλης σύνδεσης θα συναρμολογηθούν με κατάλληλες για την προστασία του κυκλώματος ασφάλειες στοιχειοσειρών. d) Ανοίξτε το κουτί σύνδεσης του συστήματος ελέγχου και συνδέστε το καλώδιο από τις φωτοβολταϊκές διατάξεις στο κουτί σύνδεσης, σύμφωνα με τις ενδείξεις εγκατάστασης των συστημάτων ελέγχου των φωτοβολταϊκών. Η επιφάνεια διατομής και η χωρητικότητα του συνδέσμου του καλωδίου πρέπει να καλύπτουν το μέγιστο βραχυκύκλωμα του φωτοβολταϊκού συστήματος (για έα απλό στοιχείο, προτείνουμε επιφάνεια διατομής καλωδίων 4mm 2 και βαθμονομημένο ρεύμα βυσμάτων διασύνδεσης άνω των 10A), διαφορετικά τα καλώδια και τα βύσματα διασύνδεσης θα υπερθερμανθούν λόγω της υψηλής τιμής ρεύματος. Προσέχετε ιδιαίτερα το όριο θερμοκρασίας των καλωδίων, 85. e) Όλα τα πλαίσια των στοιχείων και οι ράγες τοποθέτησης πρέπει να γειωθούν σωστά, σύμφωνα με τους τοπικούς και εθνικούς ηλεκτρικούς κώδικες. Συνδέστε τον αγωγό γείωσης εξοπλισμού στο πλαίσιο του στοιχείου, χρησιμοποιώντας την οπή και το υλικό που παρέχονται. Σημειώνεται ότι χρησιμοποιείται αστεροειδής δακτύλιος από ανοξείδωτο χάλυβα μεταξύ του σύρματος γείωσης και του πλαισίου στοιχείου (βλ. Σχήμα 8 παρακάτω). Αυτός ο δακτύλιος χρησιμοποιείται για την αποφυγή της διάβρωσης λόγω ανόμοιων μετάλλων. Σφίξτε καλά τη βίδα. Παξιμάδι M3 Δακτύλιος ασφάλισης Καλώδιο Αστεροειδής δακτύλιος Απλός δακτύλιος Απλός δακτύλιος Οπή γείωσης Βίδα παξιμαδιού M3*15 31

36 Σχήμα 8: Γράφημα γείωσης f) Τηρείτε τις απαιτήσεις των ισχυόντων τοπικών και εθνικών ηλεκτρικών κωδικών. g) Αυτά τα στοιχεία περιέχουν εργοστασιακά εγκατεστημένες διόδους παράκαμψης. Αν τα στοιχεία συνδεθούν εσφαλμένα μεταξύ τους, υπάρχει κίνδυνος βλάβης των διόδων παράκαμψης, του καλωδίου ή του κουτιού σύνδεσης. h) Το καλώδιο του κουτιού σύνδεσης ορίζεται ως L, όπως φαίνεται παρακάτω στο Σχήμα 9. Για το σύνηθες στοιχείο Jinko, το L είναι 900/1200mm, ενώ για τα εξατομικευμένα στοιχεία, το L εξαρτάται από τις εκάστοτε συνθήκες. Λάβετε υπόψη σας το μήκος του καλωδίου πριν τον σχεδιασμό της διάταξης καλωδίωσης. i) Προτείνεται η εφαρμογή εγκατάστασης με αρνητική γείωση του μετατροπέα για την αποφυγή του φαινομένου PID για τα μη απαλλαγμένα από PID στοιχεία. Βύσμα διασύνδεσης Κουτί διασύνδεσης Σχήμα 9: Κουτί σύνδεσης 4. Συντήρηση και φροντίδα Απαιτείται τακτικός έλεγχος και συντήρηση των στοιχείων, ιδίως εντός του διαστήματος εγγύησης. Για τη διασφάλιση της μέγιστης απόδοσης των στοιχείων, η Jinko προτείνει τα παρακάτω μέτρα συντήρησης: 4.1 Οπτικός έλεγχος Ελέγξτε οπτικά τα στοιχεία για να εντοπίσετε τυχόν ατέλειες. Τα παρακάτω ζητήματα χρειάζονται άμεση προσοχή: 32

37 a) Για τα φωτοβολταϊκά στοιχεία που χρησιμοποιούν την τεχνολογία επικάλυψης κατά των αντανακλάσεων, είναι φυσιολογικό να παρατηρείται χρωματική διαφορά όταν η θέασή τους γίνεται από διαφορετικές γωνίες. b) Εάν το τζάμι παρουσιάζει θραύση. c) Εάν υπάρχει επαφή αιχμηρών αντικειμένων με τις επιφάνειες των φωτοβολταϊκών στοιχείων. d) Απουσία σκίασης στα φωτοβολταϊκά στοιχεία από ανεπιθύμητα εμπόδια ή/και ξένα υλικά. e) Διάβρωση κατά μήκος του ρευματοφόρου αγωγού των κυψελών. Η διάβρωση προκαλείται από εισχώρηση υγρασίας στα στοιχεία επειδή προκλήθηκε βλάβη στα υλικά ενθυλάκωσης επιφάνειας κατά την εγκατάσταση ή τη μεταφορά. f) Τυχόν παρουσία ίχνους από φλόγα στο πίσω φύλλο. g) Ελέγξτε αν οι βίδες στερέωσης και οι βραχίονες τοποθέτησης είναι σφιχτοί, προσαρμόστε και σφίξτε, αν χρειαστεί. 4.2 Καθαρισμός a) Συσσώρευση σκόνης ή βρομιάς στη μπροστινή επιφάνεια των στοιχείων προκαλεί μειωμένη αποδοτικότητα ενέργειας. Καθαρίζετε το(τα) πάνελ, κατά προτίμηση μία φορά το έτος αν είναι δυνατό (ανάλογα με τις συνθήκες του χώρου), χρησιμοποιώντας ένα απαλό στεγνό ή υγρό πανί. Νερό με υψηλή περιεκτικότητα μεταλλικών στοιχείων ενδέχεται να προκαλέσει αποθέσεις στη γυάλινη επιφάνεια και δεν προτείνεται η χρήση του. b) Μην χρησιμοποιείτε ποτέ διαβρωτικά υλικά. c) Για να μειωθεί η πιθανότητα ηλεκτροπληξίας ή θερμοπληξίας, η Jinko προτείνει τον καθαρισμό των φωτοβολταϊκών στοιχείων νωρίς το πρωί ή αργά το απόγευμα όταν η ηλιακή ακτινοβολία είναι χαμηλή και τα στοιχεία είναι δροσερότερα, ιδίως σε περιοχές με υψηλές θερμοκρασίες. d) Μην προσπαθήσετε ποτέ να καθαρίσετε φωτοβολταϊκά στοιχεία με σπασμένο τζάμι ή άλλες ενδείξεις εκτεθειμένης καλωδίωσης καθώς υπάρχει κίνδυνος ηλεκτροπληξίας. 33

38 4.3 Έλεγχος βυσμάτων και καλωδίων Προτείνεται η εφαρμογή των παρακάτω εργασιών προληπτικής συντήρησης κάθε μήνες: a) Ελέγξτε το υλικό σφράγισης του κουτιού σύνδεσης για να βεβαιωθείτε ότι δεν υπάρχουν θραύσεις ή ρωγμές. b) Εξετάστε τα φωτοβολταϊκά στοιχεία για ενδείξεις φθοράς. Ελέγξτε όλη την καλωδίωση για πιθανές βλάβες από τρωκτικά ή φθορά και βεβαιωθείτε ότι όλες οι συνδέσεις είναι σφιχτές και χωρίς διάβρωση. Ελέγξτε για τυχόν ηλεκτρική διαρροή στο έδαφος. 5. Ηλεκτρικές προδιαγραφές Η ηλεκτρική βαθμονόμηση του στοιχείου υπολογίζεται με Τυπικές Συνθήκες Δοκιμής, οι οποίες είναι 1000W/m 2, ακτινοβολία φάσματος AM 1,5 και θερμοκρασία περιβάλλοντος 25 C (77 F). Το στοιχείο ενδέχεται να παράγει υψηλότερη ή χαμηλότερη τάση ή ρεύμα από την τιμή βαθμονόμησης σε συνθήκες αβεβαιότητας. Οι αντίστοιχες ηλεκτρικές προδιαγραφές μπορούν να ληφθούν από τον ιστότοπο Αποποίηση ευθύνης Καθώς η χρήση του εγχειριδίου και οι συνθήκες ή οι μέθοδοι εγκατάστασης, λειτουργίας, χρήσης και συντήρησης των φωτοβολταϊκών (PV) προϊόντων δεν εμπίπτουν στον έλεγχο της Jinko, η Jinko δεν αναλαμβάνει ουδεμία ευθύνη και αποποιείται ρητά κάθε ευθύνης για απώλεια, ζημιά ή δαπάνη που προκύπτει από ή σχετίζεται με οποιονδήποτε τρόπο με την παραπάνω εγκατάσταση, λειτουργία, χρήση ή συντήρηση. Η Jinko δεν αναλαμβάνει ουδεμία ευθύνη για οποιαδήποτε καταπάτηση διπλωμάτων ευρεσιτεχνίας ή άλλων δικαιωμάτων τρίτων, που ενδέχεται να προκύψει από την χρήση του φωτοβολταϊκού προϊόντος. ΚΑΜΙΑ άδεια δεν παραχωρείται σιωπηρά ή άλλως στο πλαίσιο οποιουδήποτε διπλώματος ευρεσιτεχνίας ή δικαιώματος διπλώματος ευρεσιτεχνίας. 34

39 Οι πληροφορίες που περιέχονται στο παρόν εγχειρίδιο βασίζονται στη γνώση και στην πείρα της Jinko και θεωρούνται αξιόπιστες, αλλά οι παραπάνω πληροφορίες, συμπεριλαμβανομένων των προδιαγραφών προϊόντων (ενδεικτικά) και των προτάσεων δεν συνιστούν εγγύηση, ρητή ή σιωπηρή. Η Jinko διατηρεί το δικαίωμα να τροποποιήσει το εγχειρίδιο, τα φωτοβολταϊκά προϊόντα, τις προδιαγραφές ή τα φύλλα πληροφοριών προϊόντων χωρίς προηγούμενη ειδοποίηση. Σημείωση 35
