Στην Ελλάδα λαμβάνονται ήδη θεσμικά μέτρα. Η συμβολή των κουφωμάτων αλουμινίου στην εξοικονόμηση ενέργειας στα κτίρια

Transcript

1 Η Οδηγία 2002/9/ ΕΚ για την ενεργειακή απόδοση των κτιρίων έχει ενσωματωθεί στην ελληνική νομοθεσία. Με τον Κανονισμό Ενεργειακής Απόδοσης των Κτιρίων (ΦΕΚ Β 407/200) διαμορφώνεται το πλαίσιο αρχών και καθορίζονται οι όροι και οι προϋποθέσεις βελτίωσης της ενεργειακής απόδοσης των κτιρίων. Η συμβολή των κουφωμάτων αλουμινίου στην εξοικονόμηση ενέργειας στα κτίρια Στην Ελλάδα λαμβάνονται ήδη θεσμικά μέτρα για την εξοικονόμηση ενέργειας στα κτίρια, όπως η εφαρμογή του Κανονισμού Ενεργειακής Απόδοσης των Κτιρίων (ΚΕΝΑΚ). Με τον ΚΕΝΑΚ θεσμοθετείται ο ολοκληρωμένος ενεργειακός σχεδιασμός στον κτιριακό τομέα με σκοπό τη βελτίωση της ενεργειακής απόδοσής των κτιρίων, την εξοικονόμηση ενέργειας και την προστασία του περιβάλλοντος, με συγκεκριμένες δράσεις. Η Μελέτη Ενεργειακής Απόδοσης Κτιρίων αντικαθιστά τη μελέτη θερμομόνωσης και θα εκπονείται για κάθε νέο κτίριο, καθώς και για κάθε υφιστάμενο, εφόσον θα ανακαινίζεται ριζικά και βασίζεται σε μια συγκεκριμένη μεθοδολογία η οποία αναφέρεται: α) στην απαίτηση κάλυψης ελάχιστων προδιαγραφών του κτιρίου όσον αφορά στο σχεδιασμό του, το κτιριακό κέλυφος και τις ηλεκτρομηχανολογικές εγκαταστάσεις και β) στη σύγκρισή του με κτίριο αναφοράς. Ως κτίριο αναφοράς νοείται κτίριο με τα ίδια γεωμετρικά χαρακτηριστικά, θέση, προσανατολισμό, χρήση και χαρακτηριστικά λειτουργίας με το εξεταζόμενο κτίριο που πληρεί όμως ελάχιστες προδιαγραφές και έχει καθορισμένα τεχνικά χαρακτηριστικά. Το Πιστοποιητικό Ενεργειακής Απόδοσης ισχύει για δέκα χρόνια και αφορά σε όλα τα νέα κτίρια, συνολικής επιφάνειας άνω των 50 τ.μ., τα υφιστάμενα κτίρια που υπόκεινται σε ριζική ανακαίνιση, τα υφιστάμενα κτίρια επιφάνειας άνω των 50 τ.μ. ή τμήματα αυτών όταν πωλούνται ή εκμισθώνονται, 76

2 καθώς και σε όλα τα κτίρια του δημόσιου & ευρύτερου δημόσιου τομέα. Η απαίτηση Πιστοποιητικού Ενεργειακής Απόδοσης στην περίπτωση αγοροπωλησίας τίθεται σε εφαρμογή από τον Νοέμβριο του 200 και στην περίπτωση ενοικίασης από τονβ Φεβρουάριο του 20. Η επίτευξη θερμικής και οπτικής άνεσης εντός των χώρων διαμονής, είναι ο πρωταρχικός στόχος του ενεργειακού σχεδιασμού. Η έννοια της θερμικής άνεσης σ ένα χώρο σχετίζεται με το ενεργειακό ισοζύγιο των ενοίκων. Κάθε οργανισμός παράγει, δέχεται και αποβάλλει θερμότητα κύρια με διαδικασίες μεταφοράς, και εξάτμισης. Θετικό θερμικό ισοζύγιο αντιστοιχεί σε αίσθημα θερμικής δυσφορίας, ενώ αρνητικό ισοζύγιο προκαλεί το αίσθημα κρύου. Η αύξηση της εισερχόμενης στο κτίριο ηλιακής ακτινοβολίας κατά την διάρκεια της ψυχρής περιόδου συντελεί στην βελτίωση του θερμικού ισοζυγίου του και στην μείωση των ενεργειακών αναγκών για θέρμανση. Η ηλιακή ακτινοβολία εισέρχεται στο κτίριο μέσω των διάφανων ανοιγμάτων και αποθηκεύεται στην μάζα του κτιρίου, η οποία, την επανεκπέμπει με την μορφή θερμικής ακτινοβολίας που πλέον δεν μπορεί να διαφύγει από το κτίριο (φαινόμενο θερμοκηπίου). Η δε οπτική άνεση σε ένα χώρο, απαιτεί την εξασφάλιση τεσσάρων επιμέρους προϋποθέσεων: Την επίτευξη των απαραίτητων φωτιστικών επιπέδων για το είδος των εργασιών που επιτελούνται στο χώρο. Την αποφυγή οπτικής θάμβωσης. Την εξασφάλιση οπτικής επαφής με το εξωτερικό περιβάλλον. Την οπτική επαφή με εξωτερικά στοιχεία ευχάριστα στο άτομο. Έχει τεκμηριωθεί από έρευνες και στην Ελλάδα, ότι η μέση ετήσια κατανάλωση ενέργειας για θέρμανση κυμαίνεται από 30 έως 80 kwh/m 2 a, ενώ θα ήταν μικρότερη, αν τα ελληνικά κτίρια διέθεταν Πίνακας : Πίνακας θερμικών επιδόσεων θερμοδιακοπτόμενων κουφωμάτων αλουμινίου Συντελεστής U g υαλοπινάκων W/(m 2 x K) Συντελεστής U w του παραθύρου χωρίς επιπρόσθετα στοιχεία (κουρτίνες, στόρια κ.λ.π) W w /(m 2 x K) Δίφυλλο ανοιγόμενο Συρόμενα,2 2, / 2,3 2,3 / 2,7,4 2,2 / 2,4 2,4 / 2,8,6 2,3 / 2,6 2,6 / 2,9,8 2,5 / 2,7 2,7 / 3,0 τη στοιχειώδη έστω, θερμομόνωση. Αξίζει να επισημανθεί ότι αν εφαρμόζαμε σε ένα κτίριο όλες τις λύσεις που µας παρέχει η σύγχρονη τεχνογνωσία και η τεχνολογία, η κατανάλωση δεν θα υπερέβαινε τις 50 kwh/m 2 a. Στην περίπτωση αυτή θα μιλούσαμε για ένα κτίριο χαμηλής κατανάλωσης ενέργειας, το κόστος κατασκευής του οποίου αυξάνεται κατά 3 έως 5% σε σχέση µε µία συμβατική κατασκευή, αύξηση µάλλον μικρή σε σχέση µε το όφελος που επιτυγχάνεται. Οι ενεργειακές ιδιότητες των κουφωμάτων περιλαμβάνουν τη θερμική μετάδοση (συντελεστής θερμοπερατότητας k ή τιμή U) του συνόλου του κουφώματος, την συνολική μετάδοση ηλιακής ενέργειας (τιμή g) των υαλοπινάκων, την διαπερατότητα του φωτός (τιμή τ) των υαλοπινάκων, την αντίστοιχη θερμική μετάδοση των γωνιών συναρμογής των προφίλ, τη διαπερατότητα στον αέρα και τον προσδιορισμό των γενικών ιδιοτήτων παραθύρων (πίνακας ). Η βελτίωση της θερµικής προστασίας του κελύφους παλαιού κτιρίου Οι τέσσερις κύριες δυνατότητες παρέμβασης στα παλαιά κτίρια εντοπίζονται στην αναδρομική θερμομόνωση των όψεων (τοιχοποιίες και τοιχία), του δώματος, της πυλωτής καθώς και στην αντικατάσταση των κουφωμάτων. Η αντικατάσταση των κουφωμάτων είναι µία μορφή παρέμβασης που είναι τεχνικά απλή και Πίνακας 2: Συντελεστής θερμοπερατότητας Κ για κουφώματα συναρτήσει υλικού κατασκευής των και τύπου υαλοπίνακα Συντελεστής θερμοπερατότητας Ξύλο, Συνθετικό υλικό Χάλυβας, άλλα μέταλλα Kcal/m 2 h 0 C W/ m 2 K Kcal/m 2 h 0 C W/ m 2 K Απλός υαλοπίνακας 4,5 5,23 5,0 5,8 Δίδυμος μονωτικός υαλοπίνακας με διάκενο 6mm 2,8 3,26 3,2 3,72 Δίδυμος μονωτικός υαλοπίνακας με διάκενο 2mm 2,6 3,02 3,0 3,49 Διπλός υαλοπίνακας με απόσταση 2cm<s<7 cm 2,2 2,56 2,6 3,02 Διπλός υαλοπίνακας με απόσταση 2cm<s<7 cm 2,0 2,33 2,4 3,79 Διπλά παράθυρα με απόσταση υαλοπινάκων 7 cm 2,2 2, Σημείωση: Οι τιμές του k ισχύουν: Για παράθυρα:. <5,0 m 2 εφόσον η επιφάνεια του πλαισίου είναι 25% της συνολικής επιφανείας 2. 5,0 m 2 εφόσον η επιφάνεια του πλαισίου είναι 5% της συνολικής επιφανείας Για θύρες: 2,0 m 2 εφόσον η επιφάνεια του πλαισίου είναι 25% της συνολικής επιφανείας Πηγή: ΚΑΠΕ 77

3 00% Åéêüíá : ÊáôáíÜëùóç åíýñãåéáò óå êôßñéá ìå ìïíü êáé äéðëü ôæüìéá 42% 82% 8% ÊáôáíÜëùóç Áñéèìüò êôéñßùí ÊáôáíÜëùóç åíýñãåéáò åíýñãåéáò óôï áíü ôåôñ. ìýôñï óýíïëï ôçò þñáò ÐáëáéÜ áìüíùôá ìå ìïíü ôæüìéá ÍÝá ìïíùìýíá ìå äéðëü ôæüìéá 9% συμβάλλει ταυτόχρονα και στην ηχομόνωση. Η επιλογή των κουφωμάτων, ως προς τον τρόπο λειτουργίας (ανοιγόμενα, συρόμενα) και το υλικό (αλουμίνιο, συνθετικά υλικά, ξύλο), σχετίζεται με κριτήρια αρχιτεκτονικής, λειτουργικότητας, κόστους και συντελεστή θερμοπερατότητας k σε συνάρτηση με το υλικό κατασκευής πλαισίου και τύπου υαλοπίνακα (πίνακας 2). Εκτός από τα αδιαφανή σημεία του κελύφους (τοίχους, οροφές, δάπεδα) θα πρέπει να εξασφαλίζεται η θερμική προστασία των ανοιγμάτων, με τη χρήση διπλών (ή τριπλών για πολύ ψυχρές περιοχές, γενικά δεν συνιστώνται για τις ελληνικές κλιματικές συνθήκες), είτε απλών είτε βελτιωμένων υαλοπινάκων, θερμομονωτικών κουφωμάτων 9% και, σε πολλές περιπτώσεις, με τη χρήση κινητής νυκτερινής μόνωσης (π.χ. θερμομονωτικά ρολά ή παντζούρια, θερμοκουρτίνες, κ.α). Τα παράθυρα των κτιρίων συντελούν σε ένα μεγάλο ποσοστό στην ενεργειακή κατανάλωση για θέρμανση και ψύξη των χώρων γιατί από αυτά μεταφέρεται μεγάλη ποσότητα ενέργειας (εικόνα ). Το χειμώνα χάνεται θερμότητα από μέσα προς τα έξω, ενώ το καλοκαίρι εισέρχεται θερμότητα από το ζεστό εξωτερικό περιβάλλον. Η διαδικασία αυτή μπορεί να ελαχιστοποιηθεί με τη χρήση κατάλληλα κατασκευασμένων, ενεργειακά αποδοτικών παραθύρων. Τα παράθυρα αυτά θα πρέπει να έχουν υαλοπίνακες και κουφώματα με καλές θερμομονωτικές ιδιότητες και επιπλέον, θα πρέπει να είναι αεροστεγανά, ώστε να εμποδίζουν τη διαφυγή θερμότητας από χαραμάδες, οι οποίες μπορεί να επιφέρουν σημαντικές απώλειες θερμότητας, όπως παρατηρείται σε κτίρια κακής κατασκευής ή παλαιά. Στην Ελλάδα, από την ισχύ του Κανονισμού Θερμομόνωσης του 979, είναι υποχρεωτική η χρήση διπλών υαλοπινάκων σε νέα κτίρια, έτσι ώστε να πληρούνται οι απαιτήσεις του Κανονισμού. Για τα παλαιά κτίρια, κτισμένα εν γένει πριν το 979, η αντικατάσταση των μονών υαλοπινάκων με διπλούς, με πιθανή αντικατάσταση και των κουφωμάτων, αποτελεί μια σημαντική τεχνική εξοικονόμησης ενέργειας. Η αντικατάσταση των παλαιών παραθύρων με νέα, ενεργειακά αποδοτικά με διπλά τζάμια, αν και έχει κάποιο κόστος, μπορεί να ανατρέψει κατά ένα πολύ μεγάλο ποσοστό την Πίνακας 3: Εξοικονόμηση ενέργειας/πετρελαίου σε τυπικό διαμέρισμα από την χρήση διπλών και βελτιωμένων υαλοπινάκων σε 4 κλιματικές ζώνες της Ελλάδος Περιοχή ΦΛΩΡΙΝΑ ΘΕΣΣΑΛΟΝΙΚΗ ΑΘΗΝΑ ΧΑΝΙΑ Τύπος υαλοπίνακα Εξοικονόμηση ενέργειας (kwh) Εξοικονόμηση πετρελαίου (λίτρα) Διπλός Διπλός με αργό Διπλός Διπλός με αργό Διπλός Διπλός με αργό Διπλός Διπλός με αργό ΠΗΓΗ: ΚΑΠΕ, Έργο Double Glazing in Southern Countries XVII /4.03/99-33, Τελική Έκθεση, Δεκέμβριος 2000, Πρόγραμμα SAVE, της DG XVII -Γενικής Διεύθυνσης για την Ενέργεια, της Ευρωπαϊκής Επιτροπής 78

4 κακή ενεργειακή απόδοση του κτιρίου, με πολλαπλά οφέλη, ενεργειακά-περιβαλλοντικά και οικονομικά. Η εξοικονομούμενη ενέργεια από κάθε επέμβαση εξοικονόμησης ενέργειας στο κέλυφος του κτιρίου, εξαρτάται από τη χρήση του κτιρίου, τα αρχιτεκτονικά του χαρακτηριστικά και το κλίμα της περιοχής. Ενδεικτικά, το ΚΑΠΕ προσομοίωσε ένα τυπικό διαμέρισμα 00 τετραγωνικών μέτρων σε 4 πόλεις με χαρακτηριστικό κλίμα στην Ελλάδα και υπολόγισε την εξοικονόμηση ενέργειας που θα επιφέρει η αντικατάσταση παλαιών παραθύρων με μονά τζάμια με νέα, τα οποία θα έχουν διπλούς υαλοπίνακες τριών τύπων (συνήθη διπλό με διάκενο 4 και 6 χιλιοστά και διπλό χαμηλής με υλικό πλήρωσης αργό). Το ποσό της εξοικονομούμενης ενέργειας που προκύπτει για κάθε τύπο υαλοπίνακα και του αντίστοιχου πετρελαίου σε ετήσια βάση, παρουσιάζεται στον πίνακα 3. Η εξοικονόμηση ενέργειας προκύπτει από τα τζάμια, καθώς και από τη βελτίωση της ποιότητας των κουφωμάτων που συνεπάγεται την εξάλειψη των διαρροών του αέρα από χαραμάδες. Εκτός από την εξοικονόμηση ενέργειας που επιφέρουν τα παράθυρα με διπλά τζάμια λόγω μειωμένων θερμικών ανταλλαγών με το περιβάλλον, παρουσιάζουν και μια σειρά από πλεονεκτήματα, όπως την μείωση της ακτινοβολίας από ή προς τον εσωτερικό χώρο, καθώς παρουσιάζουν επιφανειακή θερμοκρασία πλησιέστερη σε αυτή των άλλων επιφανειών του χώρου και περιορίζουν τα ρεύματα του αέρα κοντά στο παράθυρο, με αποτέλεσμα να προσφέρουν βελτιωμένες συνθήκες θερμικής άνεσης, την αποτροπή της συμπύκνωσης υδρατμών το χειμώνα στην επιφάνειά τους, αλλά και την μείωση του θορύβου. Σημαντικός δείκτης της θερμομονωτικής ικανότητας ενός κουφώματος αλουμινίου είναι η θερμοπερατότητα, η οποία δίνεται από τους κατασκευαστές με την τιμή (Κ ή U) και εκφράζεται σε W/m 2 C. Εκτός όμως από την θερμοπερατότητα και άλλες ιδιότητες επηρεάζουν τη συνολική ενεργειακή συμπεριφορά ενός παραθύρου ή τζαμιού (αεροπερατότητα, φωτοδιαπερατότητα, συντελεστής, κ.ά.), η οποία αφορά τη θερμική αλλά και την οπτική άνεση που προσδίδει το παράθυρο και τη συνεπαγόμενη εξοικονόμηση ενέργειας. Υπάρχει ένα εύρος από ενεργειακά αποδοτικούς τύπους υαλοπινάκων και κουφωμάτων που μπορεί να επιλέξει κανείς για το κτίριό του, ανάλογα με τη χρήση του και το μέγεθος του κτιρίου, καθώς και το κόστος του κάθε συστήματος. Σε κάθε περίπτωση, θα πρέπει ο κατασκευαστής να ενημερώνει τον καταναλωτή τουλάχιστον για την θερμοπερατότητα του παραθύρου που θα τοποθετήσει. Στον πίνακα 4 που ακολουθεί, παρουσιάζεται ενδεικτικά ο συντελεστής θερμοπερατότητας για διαφορετικούς τύπους υαλοπινάκων (μονών, διπλών, απλών ή χαμηλής, με πλήρωση αέρα ή αργού στο διάκενο). Τα κυριότερα είδη υάλου που χρησιμοποιούνται στην κατασκευή κουφωμάτων είναι: Κοινοί υαλοπίνακες με ελάχιστο πάχος 2 mm, οι οποίοι χρησιμοποιούνται για συνήθη παράθυρα με μέγιστη διάσταση πλαισίου 0,80 m. Υαλοπίνακες απλής ή διπλής λείανσης, με πάχος 3 mm - 5 mm (ημικρύσταλλα), χωρίς οπτικά ελαττώματα και χρησιμοποιούνται σε παράθυρα με μεγαλύτερες διαστάσεις πλαισίων από 0,80 m. Υαλοκρύσταλλα (υαλοπίνακες με ειδική κατεργασία των επιφανειών τους), με ελάχιστο πάχος 5 mm που χρησιμοποιούνται σε βιτρίνες και εξώθυρες. Καθρέπτες, που κατασκευάζονται από κρύσταλλα Α διαλογής, έχουν ελάχιστο πάχος 3,5 mm και ανακλαστική επιφάνεια που αποτελείται από πολύ λεπτό στρώμα μετάλλου, το οποίο προστατεύεται από την υγρασία με μια στρώση βερνικιού. Θαμποί υαλοπίνακες (ματ) με πάχος άνω των 2,5 mm. Υαλοπίνακες ανάγλυφοι ή διαμαντέ με πάχος 3mm - 6mm, που η μια επιφάνειά τους έχει γεωμετρικά σχέδια. Ακόμη, υαλοπίνακες ασφαλείας που διακρίνονται στις ακόλουθες κατηγορίες: Οπλισμένους υαλοπίνακες με χαλύβδινο πλέγμα στο μέσο του πάχους τους (ελάχιστου πάχους 6mm). Υαλοπίνακες από συγκολλητά φύλλα κρυστάλλων Πίνακας 4: Συντελεστές θερμοπερατότητας για υαλοπίνακες διαφόρων τύπων Τύπος υαλοπίνακα Πάχος υαλοπίνακα διάκενου υαλοπίνακα (mm) Αέριο διάκενου Συντελεστής θερμοπερατότητας (W/ m 2 K) Μονός 6-5,7 Μονός 8-5,0 Διπλός Αέρας 3,4 Διπλός Αέρας 2, Αέρας 2,0 2, Αέρας,7 2, Αργό 2, 2, Αργό,3,7 Πηγή: ΚΑΠΕ 79

5 Πίνακας 5: Χαρακτηριστικές διαστάσεις κουφωμάτων για θερμικούς υπολογισμούς L x H (m) Παράθυρο ανοιγοανακλινόμενο με ένα,25 x,48 φύλλο Δίφυλλο ανοιγόμενο παράθυρο,45 x,48 Δίφυλλη ανοιγόμενη μπαλκονόπορτα,45 x 2,8 Παράθυρο συρόμενο,85 x,48 Μπαλκονόπορτα συρόμενη,85 x 2,8 συνδεόμενα με μεμβράνες διογκωτικού υλικού. Υαλοπίνακες από συγκολλητά φύλλα που διακρίνονται σε αντιβαλλιστικούς υαλοπίνακες, οι οποίοι αποτελούνται από πολλά φύλλα υαλοπινάκων με ενδιάμεσα φύλλα σκληρής ελαστικής μεμβράνης από πολυβινυλοβουτηρήλιο (PVB) και σε υαλοπίνακες «securit», με πάχος 8 mm - 2 mm και μεγάλες αντοχές έναντι μηχανικών καταπονήσεων (π.χ. κατά τη θραύση του, ο υαλοπίνακας μετατρέπεται σε μικρά θραύσματα που δεν μπορούν να προκαλέσουν τραυματισμό). Στα κρύσταλλα «Securit», η πρόβλεψη οπών και εγκοπών για την υποδοχή εξαρτημάτων γίνεται κατά την κατασκευή του κρυστάλλου και πριν αυτό σκληρυνθεί, διότι μετά την κατασκευή τα κρύσταλλα αυτά δεν επιδέχονται κοπή. Μεταξύ των υαλοπινάκων «Securit» και της κάσσας του κουφώματος, καθώς και μεταξύ των φύλλων αφήνεται κενό 5 mm - 7 mm, το οποίο καλύπτεται με διατομές αλουμινίου και ψήκτρες (βουρτσάκια). Όλα τα εξαρτήματα στερεώσεως και λειτουργίας των κουφωμάτων που φέρουν υαλοπίνακες «Securit», πρέπει να είναι από ανοξείδωτο χάλυβα, μπρούντζο ή αλουμίνιο. Τέλος, διπλοί ή πολλαπλοί υαλοπίνακες που διακρίνονται στις ακόλουθες κατηγορίες: Διπλοί ή πολλαπλοί υαλοπίνακες με κενό αέρα μεταξύ τους, χυτοί, οριζόντιας παραγωγής με εντελώς λείες και στιλβωμένες και τις δύο επιφάνειες, με εξωτερικό κρύσταλλο ανακλαστικό και αντηλιακό. Ηχομονωτικοί - ηχοαπορροφητικοί υαλοπίνακες (διπλοί ή τριπλοί) με πλαίσιο που φέρει λωρίδα Πίνακας 6: Θερμικές ιδιότητες των υλικών θερμοδιακοπής Υλικά Ειδικό βάρος kg/m 3 Θερμική αγωγιμότητα λ W(m. K) Πολυαμίδιο 6.6 με 25% υαλόνημα 450 0,3 Πολυαιθυλαίνιο υψηλής πυκνότητας 980 0,5 Πολυαιθυλαίνιο χαμηλής πυκνότητας 920 0,33 Πολυουρεθανική ρητίνη 200 0,25 Σκληρό PVC 390 0,7 Πηγή: SNFA υαλοβάμβακα για την απορρόφηση του ήχου. Θερμομονωτικοί υαλοπίνακες, που κατασκευάζονται από διαφανή κρύσταλλα με διάκενο, εξωτερική επάλειψη ρευστού ελαστικού και εσωτερική πλήρωση από πυριτικά άλατα για την διατήρηση ξηρότητας του διακένου και αποφυγή του θαμπώματος των εσωτερικών επιφανειών. Η ηχοαπορρόφηση των διπλών υαλοπινάκων βελτιώνεται με τη χρήση υαλοπινάκων διαφορετικού πάχους, ώστε να απορροφώνται ήχοι διαφορετικών συχνοτήτων. Το ενδιάμεσο διάκενο των διπλών υαλοπινάκων κυμαίνεται μεταξύ 6 mm - 2 mm. Σε αυτό τοποθετείται κοίλο προφίλ αλουμινίου ύψους 6,5 mm ή 8,5 mm, το οποίο στην εσωτερική πλευρά του έχει εγκοπές, ώστε τα αφυγραντικά (πυριτικά) άλατα να λειτουργούν σωστά και ο αέρας να παραμένει ξηρός. Σε διάκενο μεγαλύτερο από 0 cm τοποθετείται περιμετρικά ηχοαπορροφητικό υλικό. Στο διάκενο μεταξύ αλουμινίου και υαλοπίνακα διαστρώνεται καταρχήν πλευρικά και με ιδιαίτερη προσοχή στις γωνίες, ώστε να μην δημιουργούνται διακοπές, μια πρώτη στρώση στεγανοποίησης από θερμοπλαστική κόλλα βουτυλίου. Η ελάχιστη απαιτούμενη ποσότητα της κόλλας έχει πλάτος 4 mm - 5 mm και πάχος 0,3 mm - 0,4 mm. Κατόπιν γίνεται δεύτερη στεγανοποίηση με θερμοπλαστική κόλλα ή ελαστομερή προϊόντα πολυθειϊκών ενώσεων, που συμπληρώνει το κενό και στεγανοποιεί περιμετρικά το πλαίσιο του υαλοπίνακα. Βασικές αρχές υπολογισμού του συντελεστή Uw των κουφωμάτων Ο υπολογισμός πρέπει να γίνεται με βάση το εναρμονισμένο πρότυπο ΕΝ Στον πίνακα 5 δίνονται ενδεικτικά κάποιες διαστάσεις κουφωμάτων για τον υπολογισμό U w. Εικόνα 2: Σχηματική αναπαράσταση κουφώματος Ο συντελεστής θερμικής μετάδοσης Uw ενός απλού κουφώματος (εικόνα 2) πρέπει να υπολογίζεται με την βοήθεια της εξίσωσης: A g U g + A f U f + I g Ψ g U w = A g + A f Όπου: U w είναι ο συντελεστής θερμοπερατότητας Κ του κουφώματος 80

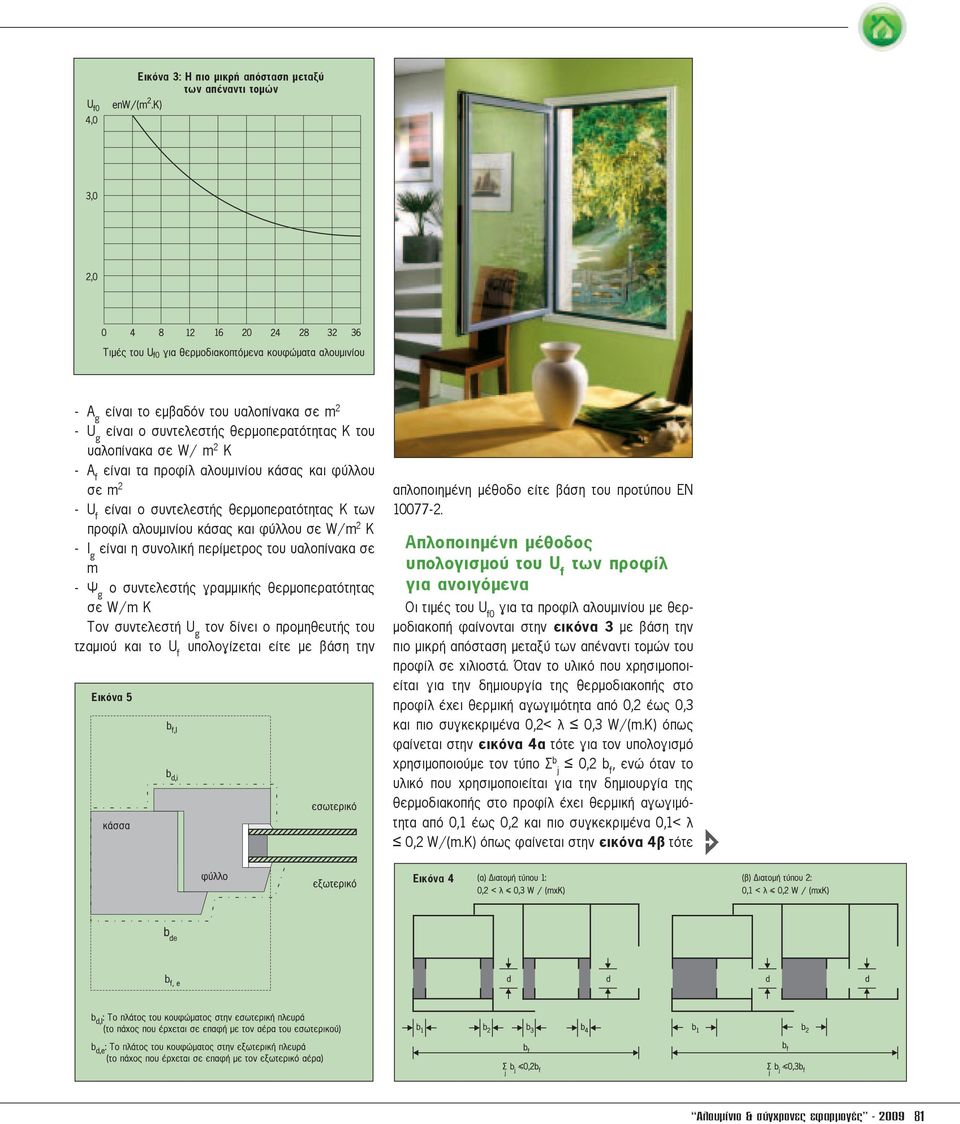

6 Εικόνα 3: Η πιο μικρή απόσταση μεταξύ των απέναντι τομών A g είναι το εμβαδόν του υαλοπίνακα σε m 2 U g είναι ο συντελεστής θερμοπερατότητας Κ του υαλοπίνακα σε W/ m 2 K A f είναι τα προφίλ αλουμινίου κάσας και φύλλου σε m 2 U f είναι ο συντελεστής θερμοπερατότητας Κ των προφίλ αλουμινίου κάσας και φύλλου σε W/m 2 K l g είναι η συνολική περίμετρος του υαλοπίνακα σε m Ψ g ο συντελεστής γραμμικής θερμοπερατότητας σε W/m K Τον συντελεστή U g τον δίνει ο προμηθευτής του τζαμιού και το U f υπολογίζεται είτε με βάση την Εικόνα 5 απλοποιημένη μέθοδο είτε βάση του προτύπου ΕΝ Απλοποιημένη μέθοδος υπολογισμού του U f των προφίλ για ανοιγόμενα Οι τιμές του U f0 για τα προφίλ αλουμινίου με θερμοδιακοπή φαίνονται στην εικόνα 3 με βάση την πιο μικρή απόσταση μεταξύ των απέναντι τομών του προφίλ σε χιλιοστά. Όταν το υλικό που χρησιμοποιείται για την δημιουργία της θερμοδιακοπής στο προφίλ έχει θερμική αγωγιμότητα από 0,2 έως 0,3 και πιο συγκεκριμένα 0,2< λ 0,3 W/(m.K) όπως φαίνεται στην εικόνα 4α τότε για τον υπολογισμό χρησιμοποιούμε τον τύπο Σ b 0,2 b, ενώ όταν το j f υλικό που χρησιμοποιείται για την δημιουργία της θερμοδιακοπής στο προφίλ έχει θερμική αγωγιμότητα από 0, έως 0,2 και πιο συγκεκριμένα 0,< λ 0,2 W/(m.K) όπως φαίνεται στην εικόνα 4β τότε Εικόνα 4 b de 8

7 για τον υπολογισμό χρησιμοποιούμε τον τύπο Σ b j 0,3 b f. Αθροίζοντας το πλάτος του προφίλ φύλλου και κάσας που έρχονται σε επαφή με τον εσωτερικό αέρα του δωματίου (εσωτερική πλευρά b f εσωτ ) και το πλάτος του προφίλ φύλλου και κάσας που έρχονται σε επαφή με τον αέρα του περιβάλλοντος (εξωτερική πλευρά b f εξωτ ) εικόνα 5, μπορούμε να βρούμε τον συντελεστή θερμοπερατότητας Κ των προφίλ αλουμινίου κάσας και φύλλου (U f ) σε W/ m 2 K με τον τύπο: U f = ,3 b f εσωτ + Rf + 0,04 b f εξωτ b d εσωτ b d εξωτ όπου R f είναι η θερμική αντίσταση του προφίλ και υπολογίζεται από τον τύπο: R f = ,7 U f0 Το υλικό θερμοδιακοπής με θερμική αγωγιμότητα λ= 0,3 W(m. K) φαίνεται να επιβεβαιώνει την προϋπόθεση Σ b 0,2 b και βοηθά στον προσδιορισμό της θερμικής αντίστασης του προφίλ R f j f (εικόνα 6). Για d = 7mm, ο συντελεστής U f0 είναι 3,6 W/(m 2 x K) οπότε: R f = ,7 = 0,m 2. K/W 3,6 Έχοντας τα στοιχεία μπορεί να υπολογιστεί το U f με τον τύπο: U f = = 4,0 W / (m 2 x K) R s εσωτ b f εσωτ + R f + R s εξωτ b f εξωτ b d εσωτ b d εξωτ όπου: b d εσωτ = 0,0 b f εσωτ = 0,084 b d εξωτ = 0,00 b f εξωτ = 0,084 Εικόνα 6 Εσωτερικό B di = 0mm b = 4,mm Εξωτερικό b de = 00mm b 2 = 4,mm b f = 84mm b 3 = 4,mm b 4 = 4,mm d = 7 mm 82
