1 Ανοικτά Ακαδθμαϊκά Μακιματα ςτο ΤΕΙ Ιονίων Νιςων Τεχνικό Σχζδιο - CAD Ενότητα 3: AutoCAD Το περιεχόμενο του μακιματοσ διατίκεται με άδεια Creative Commons εκτόσ και αν αναφζρεται διαφορετικά Το ζργο υλοποιείται ςτο πλαίςιο του Επιχειρθςιακοφ Προγράμματοσ «Εκπαίδευςθ και Δια Βίου Μάκθςθ» και ςυγχρθματοδοτείται από τθν Ευρωπαϊκι Ζνωςθ (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εκνικοφσ πόρουσ.

2 1

3 Διπλό κλικ ςτο Start Drawing εμφανίηεται θ οκόνθ ςχεδίαςθσ 2

4 Υλοποίηςη εντολών Επιλζγουμε εντολζσ από τα μενοφ ι τισ μπάρεσ Γράφουμε τισ εντολζσ ςτο command line ι εκεί που είναι ο κζρςορασ 3

5 Εντολή Line Line: Δθμιουργία απλϊν γραμμϊν Επιλογι από το μενοφ Draw Επιλογι από τθν εργαλειοκικθ Draw Πλθκτρολογϊντασ τθν εντολι ςτθ γραμμι εντολϊν Specify first point: ςυντεταγμζνεσ του πρϊτου ςθμείου Στθ ςυνζχεια ςυντεταγμζνεσ του δεφτερου ςθμείου Η εντολι δεν απενεργοποιείται - μποροφμε να δίνουμε διαδοχικά ςθμεία δθμιουργία και τεκλαςμζνων γραμμϊν πατάμε Enter ι κλικ με το ποντίκι χωρίσ νζεσ ςυντεταγμζνεσ. 4

6 Ακφρωςη εντολήσ Ακφρωςθ μιασ εντολισ πριν ολοκλθρωκεί γίνεται με Esc Ακφρωςθ αφοφ ζχει ολοκλθρωκεί με Undo (Menu edit) 5

7 Συντεταγμζνεσ ςημείων Πθγαίνοντασ με το ποντίκι ςε ζνα ςθμείο ςτο κάτω αριςτερό άκρο φαίνονται οι ςυντεταγμζνεσ Είναι δφςκολο με το ποντίκι να επιτφχουμε ακριβείσ ςυντεταγμζνεσ Μπορεί να βελτιωκεί θ διαδικαςία αν χρθςιμοποιιςουμε τον κάνναβο (GRID) από τθ γραμμι κατάςταςθ ςτο κάτω μζροσ τθσ οκόνθσ Πλθκτρολογοφμε τισ ςυντεταγμζνεσ ςτθ γραμμι εντολϊν. Ακρίβεια και ταχφτθτα 6

8 Συντεταγμζνεσ ςημείων Οι ςυντεταγμζνεσ χωρίηονται ςε καρτεςιανζσ και πολικζσ Καρτεςιανζσ: αποτελοφνται από δφο αρικμοφσ που αντιπροςωπεφουν τισ αποςτάςεισ του ςθμείου από τθν αρχι των αξόνων, που αποτελεί και το ςθμείο αναφορά. Κατά τον οριηόντιο άξονα x ο πρϊτοσ αρικμόσ και τον κατακόρυφο άξονα y ο δεφτεροσ αρικμόσ Π.χ. 90,50 Απζχει 90 από τον άξονα x και 50 από τον άξονα y Πολικζσ: αποτελοφνται από δφο αρικμοφσ που αντιπροςωπεφουν ο πρϊτοσ το μζτρο του ευκφγραμμου τμιματοσ που ενϊνει το ςυγκεκριμζνο ςθμείο με το ςθμείο αναφοράσ και ο δεφτεροσ τθ γωνία που ςχθματίηεται από το ευκφγραμμο αυτό τμιμα και το οριηόντιο άξονα x 90<50 το ευκφγραμμο τμιμα που ενϊνει το ςθμείο με το ςθμείο αναφοράσ ζχει μικοσ 90 και θ γωνία που ςχθματίηει με τον άξονα x είναι 50 μοίρεσ. 7

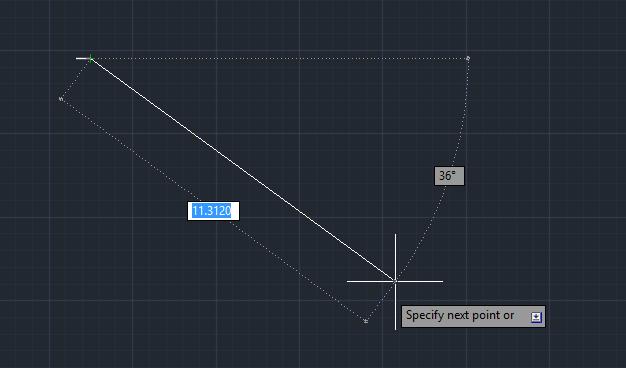

9 Πολικζσ ςυντεταγμζνεσ 8

10 Συντεταγμζνεσ ςημείων Απόλυτεσ: Ορίηονται ωσ προσ ζνα αμετάβλθτο ςθμείο αναφοράσ (αρχι αξόνων) Σχετικζσ: Ορίηονται ωσ προσ ζνα μεταβλθτό ςθμείο αναφοράσ. Οι ςχετικζσ ςθμειϊνονται ςτθν αρχι 9

11 Εντολή OrthoMode Βρίςκεται ςτο κάτω μζροσ. Όταν είναι επιλεγμζνο (Οn) όλεσ οι γραμμζσ που δθμιουργοφνται ζχουν μεταξφ τουσ ορκι γωνία 10

12 Διαγραφή αντικειμζνου Επιλζγουμε τθν περιοχι αντικείμενα που κζλουμε να διαγράψουμε και πατάμε delete Αριςτερό κλικ επιλζγουμε ξανά αριςτερό κλικ και επιλζγονται αυτά που κζλουμε Δεν το κρατάμε το ποντίκι πατθμζνο γιατί ζχουμε ωσ αποτζλεςμα άλλθ εντολι 11

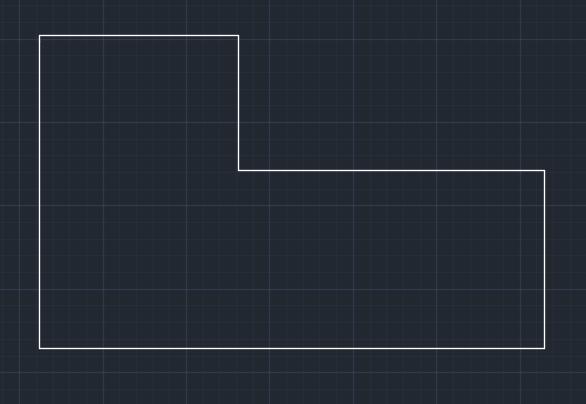

13 Ζνωςη γραμμών Για να ενωκοφν όλεσ οι γραμμζσ ςε μία, χρθςιμοποιοφμε τθν εντολι PEDIT Επιλζγουμε οποιαδιποτε από τισ γραμμζσ κζλουμε να ενϊςουμε 12

14 Ζνωςη Εμφανίηεται ζνα μενοφ όπου επιλζγουμε JOIN Τζλοσ επιλζγουμε τθν περιοχι που περιζχει τισ γραμμζσ που κζλουμε να ενϊςουμε και ζχει ολοκλθρωκεί θ ζνωςθ γραμμϊν όταν ολοκλθρϊςουμε με ENTER Στθ ςυνζχεια πατάμε δφο φορζσ ESC και όταν επιλζγουμε μια γραμμι, επιλζγεται όλο το ςχιμα που ζχουμε ςχεδιάςει και ενϊςει. 13

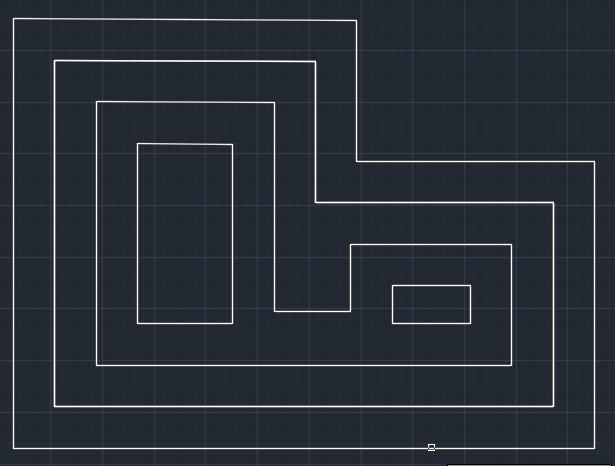

15 Offset Δθμιουργεί αντίγραφα ςε απόςταςθ που ορίηετε εςείσ Γράφετε τθν εντολι offset μετά τθν απόςταςθ και μετά δείχνετε που κζλετε το αντίγραφο. 14

16 Rotate 15

17 Κρατϊντασ πατθμζνο το Shift και πατϊντασ το μεςαίο πλικτρο μπορείτε να γυρίςετε το αντικείμενο που ζχετε φτιάξει ςε 3D 16

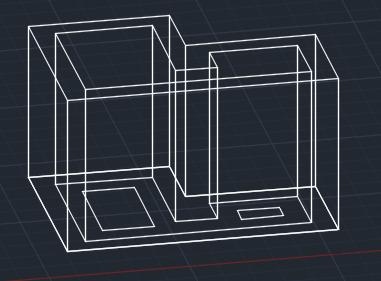

18 Extrude Αν επιλζξουμε τισ γραμμζσ που κζλουμε και μετά επιλζξουμε τθν εντολι EXT (Extrude) τότε 17

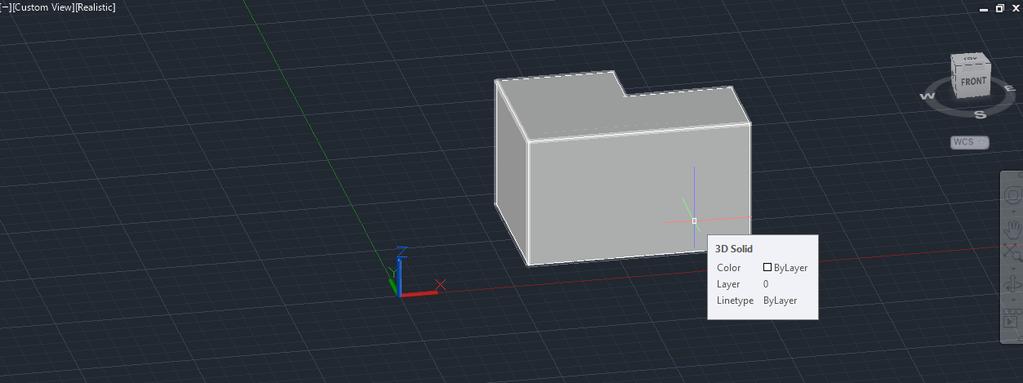

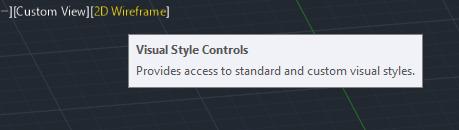

19 Αν επιλζξουμε ςτο Custom Visual Style Realistic 18

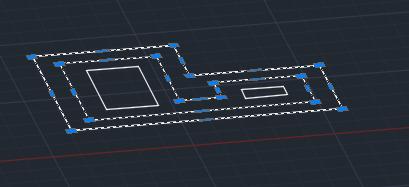

20 Λίγο διαφορετικό Μποροφμε να επιλζξουμε τθν εντολι subtract Επιλζγουμε το ζξω πλαίςιο enter Επιλζγουμε το μζςα πλαίςιο enter Και μετά visual style realistic 19

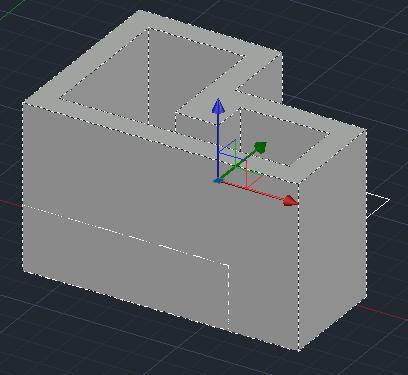

21 PressPull Αντί για τθν προθγοφμενθ διαδικαςία μποροφμε να επιλζξουμε τθν εντολι PressPull. 20

22 Rectangle Rectangle: Δθμιουργεί ορκογϊνια 21

23 Άλλεσ εντολζσ Cycle καταςκευάηει κφκλουσ Arch τόξα Elliplse ελλείψεισ Polygon Πολφγωνα Polyline Ακολουκία τμθμάτων γραμμϊν που είναι ενωμζνεσ μεταξφ τουσ και κεωροφνται ενιαίο αντικείμενο 22

24 Αντιγραφή αντικειμζνου Επιλογι αντικειμζνου Copy Επιλογι ςθμείου αντιγραφισ 23

25 Array Αντιγραφι και ςτοίχιςθ Εντολι Array επιλζγουμε αντικείμενο και είδοσ ςτοίχιςθσ Polar array Rectangular array Path array 24

26 Polar Array 25

27 Scale Δυνατότθτα μεγζνκυςθσ ι ςμίκρυνςθσ μιασ ςχεδιαςτικισ οντότθτασ ι ενόσ αντιγράφου 26

28 Mirror Δθμιουργεί ςυμμετρικά αντικείμενα 27

29 Άλλεσ εντολζσ Trim: Εντολι περικοπισ αντικειμζνων βάςει κάποιων άλλων Extend: Εντολι προζκταςθσ αντικειμζνων Break: Διαγραφι τμιματοσ Chamfer: Δθμιουργία αξομάλυνςθσ με ευκφγραμμο τμιμα Polyline: εξομάλυνςθ ςε όλεσ τισ γωνίεσ μια πολυγωνικισ γραμμισ Distance: κακοριςμόσ απόςταςθσ των άκρων του ευκφγραμμου τμιματοσ τθσ εξομάλυνςθσ από το ςθμείο που τζμνονται τα ευκφγραμμα τμιματα που κα εφαρμοςτεί θ εξομάλυνςθ Angle: κακοριςμόσ τθσ γωνίασ μεταξφ του πρϊτου τμιματοσ και αυτό τθσ εξομάλυνςθσ Trim: ενεργοποίθςθ τθσ περικοπισ ςτισ άκρεσ των τμθμάτων που εφαρμόηεται θ εξομάλυνςθ Method: κακοριςμόσ τθσ μεκόδου που κα γίνει θ περικοπι ςτα άκρα των τμθμάτων 28

30 Άλλεσ εντολζσ Fillet: εξομάλυνςθ με τμιμα τόξου Polyline: εφαρμογι ςε όλεσ τισ γωνίεσ μια πολυγωνικισ γραμμισ Radius: κακοριςμόσ τθσ ακτίνασ του τόξου εξομάλυνςθσ Trim: ενεργοποίθςθ ι όχι τθσ περικοπισ ςτισ άκρεσ των τμθμάτων Explode: διάςπαςθ επιλεγμζνων αντικειμζνων ςτα υποαντικείμενα που τα αποτελοφν π.χ. ζνα τρίγωνο ςε 3 ευκφγραμμα τμιματα. 29

31 Layer Διαφανισ ςχεδιαςτικι ςτρϊςθ ι απλά ςτρϊςθ είναι μια ενότθτα ομοειδϊν ςτοιχείων. Όταν τοποκετοφνται όλεσ οι ςτρϊςεισ θ μία πάνω ςτθν άλλθ δθμιουργείτε ζνα ολοκλθρωμζνο ςχζδιο Μία ςτρϊςθ χαρακτθρίηεται από τισ ιδιότθτεσ και τθν κατάςταςι τθσ. 30

32 Layer Ιδιότθτεσ Όνομα Χρϊμα αντικειμζνων Τφποσ γραμμισ των αντικειμζνων Πάχοσ γραμμισ των αντικειμζνων Στυλ εκτφπωςθσ των αντικειμζνων Κατάςταςθ μιασ ςτρϊςθσ Τρζχουςα (current). Ορατι ι όχι (On ι Off) Frozen ι Thawed (Παγωμζνθ ι ξεπαγωμζνθ) Διαφορά αόρατθσ ςτρϊςθσ (OFF) και παγωμζνθσ (FROZEN) H αόρατθ ςτρϊςθ ςυμμετζχει ςτο ςχζδιο Η παγωμζνθ ςτρϊςθ δε ςυμμετζχει Αν ζνα αντικείμενο είναι αόρατο αλλά μπροςτά από άλλα τότε τα κρφβει. Αν όμωσ είναι ςε παγωμζνο Layer τότε δεν τα κρφβει. 31

33 Locked Unlocked Layer Σε μια κλειδωμζνθ ςτρϊςθ δεν μπορείτε να τροποποιιςετε τα αντικείμενα ι να τα μετακινιςετε ι ακόμα και να τα διαγράψετε Plot No Plot Εκτυπϊςιμθ ι όχι 32

34 Tutorials NNrQ 33
