1 Ανοικτά Ακαδημαϊκά Μαθήματα Σεχνολογικό Εκπαιδευτικό Ίδρυμα Αθήνασ Ειδικζσ Ναυπηγικζσ Καταςκευζσ και Ιςτιοφόρα κάφη (Ε) Ενδεικτική επίλυςη άςκηςησ 1 Δρ. Θωμάσ Π. Μαηαράκοσ Τμιμα Ναυπθγϊν Μθχανικϊν ΤΕ Το περιεχόμενο του μακιματοσ διατίκεται με άδεια Creative Commons εκτόσ και αν αναφζρεται διαφορετικά Το ζργο υλοποιείται ςτο πλαίςιο του Επιχειρθςιακοφ Προγράμματοσ «Εκπαίδευςθ και Δια Βίου Μάκθςθ» και ςυγχρθματοδοτείται από τθν Ευρωπαϊκι Ζνωςθ (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εκνικοφσ πόρουσ.

2 ΕΡΓΑΣΗΡΙΑΚΗ ΑΚΗΗ-ΙΣΙΟΦΟΡΑ ΚΑΦΗ Στθν παροφςα εργαςτθριακι άςκθςθ, ςτόχοσ είναι θ εκπόνθςθ με τθ βοικεια Η/Υ του ςχεδίου ναυπθγικϊν γραμμϊν γραμμϊν, ο υπολογιςμόσ τθσ καμπφλθσ αντίςταςθσ και τθσ ιςχφοσ ρυμοφλκθςθσ τθσ γάςτρασ ιςτιοπλοϊκοφ ςκάφουσ ςτθν κατακόρυφθ κζςθ με βάςθ τουσ πίνακεσ τθσ ςειράσ TU Delft για ταχφτθτεσ που αντιςτοιχοφν ςε Fn= [0.125, 0.7]. Τα βρεχόμενα μζρθ τθσ ολιςκακάτου ζχουν τθ μορφι τθσ ςειράσ του TU Delft. Για τθν επίλυςθ του προβλιματοσ κα γίνει χριςθ του προγράμματοσ DELFT SHIP Marine software. Λογότυπο του προγράμματοσ DELFT SHIP Marine software. Το πρόγραμμα μπορεί να λθφκεί από τον παρακάτω ςφνδεςμο:

3 Μοντελοποίηςη τησ Ολιςθακάτου ςτο Πρόγραμμα TU DELFT Με βάςθ τα δεδομζνα τθσ κάκε ομάδασ, επιλζγονται αρχικά οι βαςικζσ διαςτάςεισ για το υπό μελζτθ πλοίο. Ενδεικτικά παρακζτουμε, πίνακα με τα δεδομζνα: Πίνακασ δεδομζνων εργαςτθριακισ άςκθςθσ Ανοίγουμε ζνα νζο project ςτο TU DELFT και ειςάγουμε τα δεδομζνα μασ ςτο πρόγραμμα. Εικόνα: new project, και ειςαγωγι δεδομζνων άςκθςθσ Με αυτό τον τρόπο μασ φτιάχνει τθ γεωμετρία μασ, θ οποία φαίνεται παρακάτω:

4 Εικόνα: τζςςερεισ χαρακτθριςτικζσ όψεισ τθσ γεωμετρίασ τθσ υπό μελζτθ γάςτρασ Αρχίηουμε να διατάςουμε τουσ νομείσ μασ με βάςθ τα δεδομζνα τθσ εκφϊνθςθσ. Εικόνα: όψθ των νομζων που κα επαναδιατάξουμε, με βάςθ τα δεδομζνα τθσ άςκθςθσ Ζχοντασ επανακακορίςει τουσ νομείσ μασ, μποροφμε πθγαίνοντασ αυτι τθ φορά ςτο body plan να ειςάγουμε το μοντζλο τθσ ςυςτθματικισ ςειράσ που κζλουμε να μελετιςουμε.

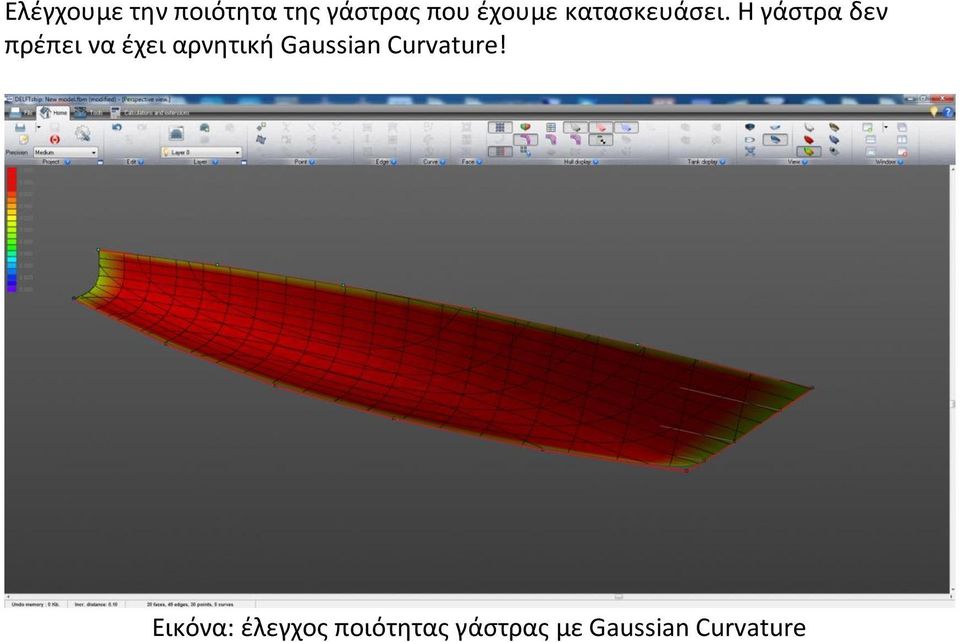

5 Ελζγχουμε τθν ποιότθτα τθσ γάςτρασ που ζχουμε καταςκευάςει. Η γάςτρα δεν πρζπει να ζχει αρνθτικι Gaussian Curvature! Εικόνα: ζλεγχοσ ποιότθτασ γάςτρασ με Gaussian Curvature

6 Συγκρίνουμε τα υδροςτατικά χαρακτθριςτικά του ςκάφουσ με αυτά που υπολογίηει το πρόγραμμα. Εικόνα: αποτελζςματα που εξάγονται από το πρόγραμμα με τα υδροςτατικά χαρακτθριςτικά τθσ υπό μελζτθ γάςτρασ

7 Τζλοσ υπολογίηουμε τθν αντίςταςθ με τθ βοικεια του προγράμματοσ. Εικόνα: αποτελζςματα που εξάγονται από το πρόγραμμα και υπολογίηουν τθν αντίςταςθ τθσ υπό μελζτθ γάςτρασ, με βάςθ τθ ςειρά Delft 98 Βιβλιογραφία 1. Παραδόςεισ Εργαςτθρίου «Ειδικζσ Ναυπθγικζσ Καταςκευζσ και Ιςτιοφόρα ςκάφθ», Δρ. Μθχ. Θωμάσ Π. Μαηαράκοσ,
