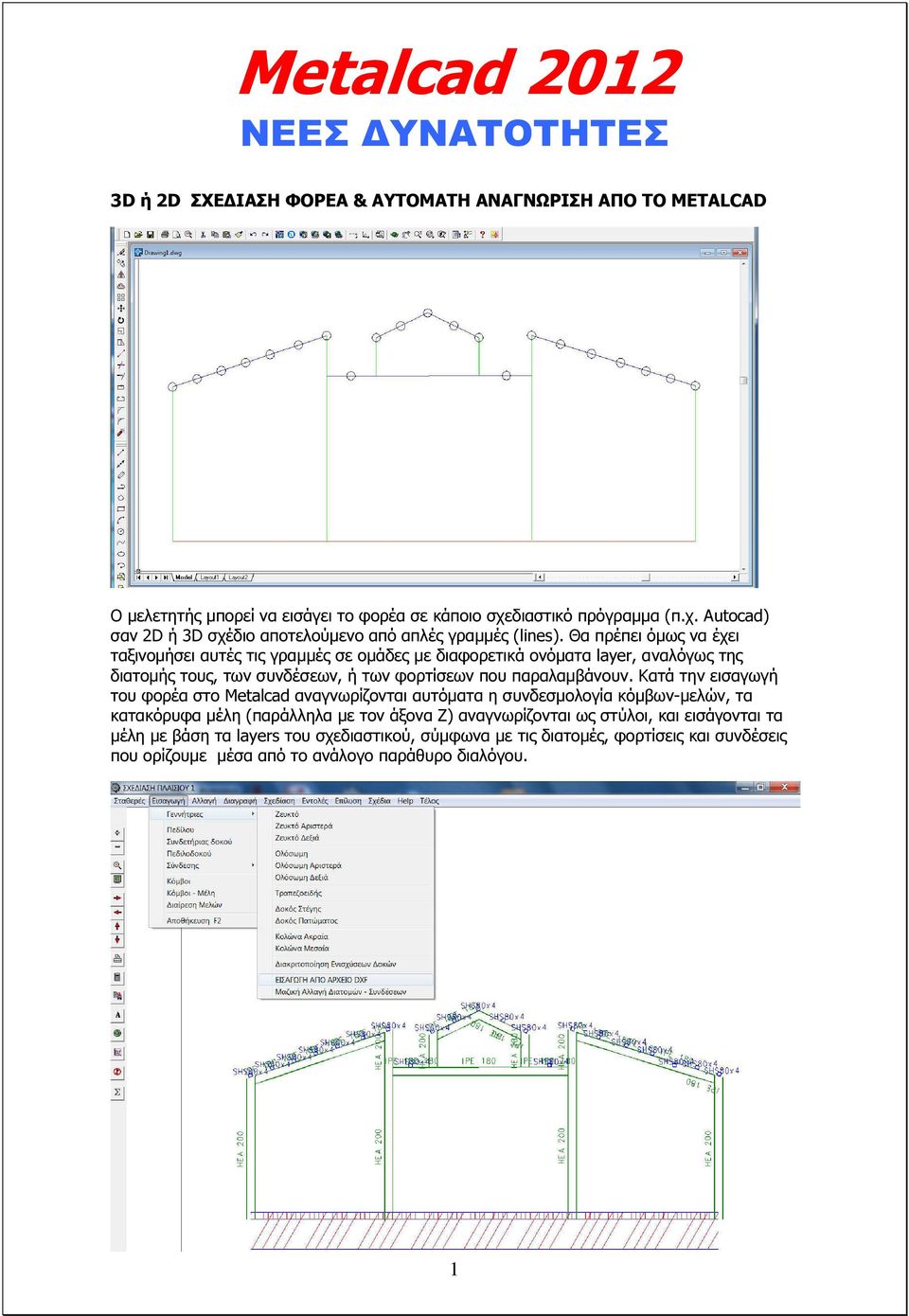

1 Μetalcad 2012 ΝΕΕΣ ΥΝΑΤΟΤΗΤΕΣ 3D ή 2D ΣΧΕ ΙΑΣΗ ΦΟΡΕΑ & ΑΥΤΟΜΑΤΗ ΑΝΑΓΝΩΡΙΣΗ ΑΠΟ ΤΟ METALCAD Ο µελετητής µπορεί να εισάγει το φορέα σε κάποιο σχεδιαστικό πρόγραµµα (π.χ. Autocad) σαν 2D ή 3D σχέδιο αποτελούµενο από απλές γραµµές (lines). Θα πρέπει όµως να έχει ταξινοµήσει αυτές τις γραµµές σε οµάδες µε διαφορετικά ονόµατα layer, αναλόγως της διατοµής τους, των συνδέσεων, ή των φορτίσεων που παραλαµβάνουν. Κατά την εισαγωγή του φορέα στο Metalcad αναγνωρίζονται αυτόµατα η συνδεσµολογία κόµβων-µελών, τα κατακόρυφα µέλη (παράλληλα µε τον άξονα Z) αναγνωρίζονται ως στύλοι, και εισάγονται τα µέλη µε βάση τα layers του σχεδιαστικού, σύµφωνα µε τις διατοµές, φορτίσεις και συνδέσεις που ορίζουµε µέσα από το ανάλογο παράθυρο διαλόγου. 1

Θα πρέπει όµως να έχει ταξινοµήσει αυτές τις γραµµές σε οµάδες µε διαφορετικά ονόµατα layer, αναλόγως της διατοµής τους, των συνδέσεων, ή των φορτίσεων που παραλαµβάνουν.

Στα Layers του σχεδιαστικού µπορούµε να προσδιορίσουµε στύλους, δοκούς, τεγίδες, αντιανέµια µέλη, πεδιλοδοκούς, και µάλιστα διαφορετικού είδους δοκούς ή στύλους, κλπ.

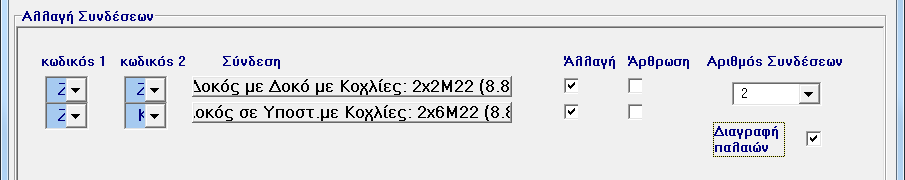

Μετά την εισαγωγή DXF αρχείου, µπορούµε να δώσουµε την επιλογή Εισαγωγή Γεννήτριες ιατοµές-συνδέσεις και να αλλάξουµε µαζικά τις διατοµές και τις συνδέσεις, µεταξύ µελών διαφορετικών τύπων,

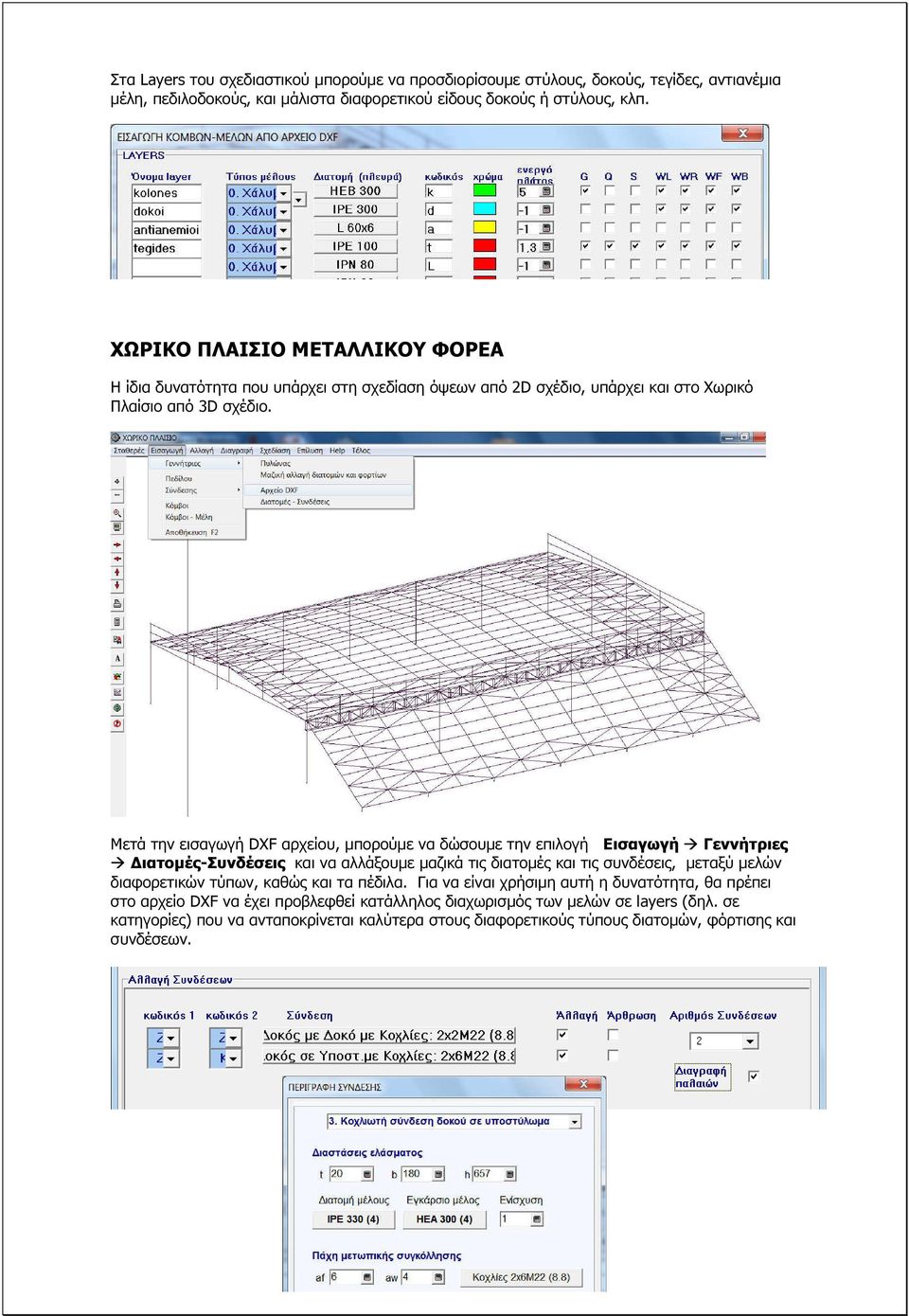

2 Στα Layers του σχεδιαστικού µπορούµε να προσδιορίσουµε στύλους, δοκούς, τεγίδες, αντιανέµια µέλη, πεδιλοδοκούς, και µάλιστα διαφορετικού είδους δοκούς ή στύλους, κλπ. ΧΩΡΙΚΟ ΠΛΑΙΣΙΟ ΜΕΤΑΛΛΙΚΟΥ ΦΟΡΕΑ Η ίδια δυνατότητα που υπάρχει στη σχεδίαση όψεων από 2D σχέδιο, υπάρχει και στο Χωρικό Πλαίσιο από 3D σχέδιο. Μετά την εισαγωγή DXF αρχείου, µπορούµε να δώσουµε την επιλογή Εισαγωγή Γεννήτριες ιατοµές-συνδέσεις και να αλλάξουµε µαζικά τις διατοµές και τις συνδέσεις, µεταξύ µελών διαφορετικών τύπων, καθώς και τα πέδιλα. Για να είναι χρήσιµη αυτή η δυνατότητα, θα πρέπει στο αρχείο DXF να έχει προβλεφθεί κατάλληλος διαχωρισµός των µελών σε layers (δηλ. σε κατηγορίες) που να ανταποκρίνεται καλύτερα στους διαφορετικούς τύπους διατοµών, φόρτισης και συνδέσεων. 2

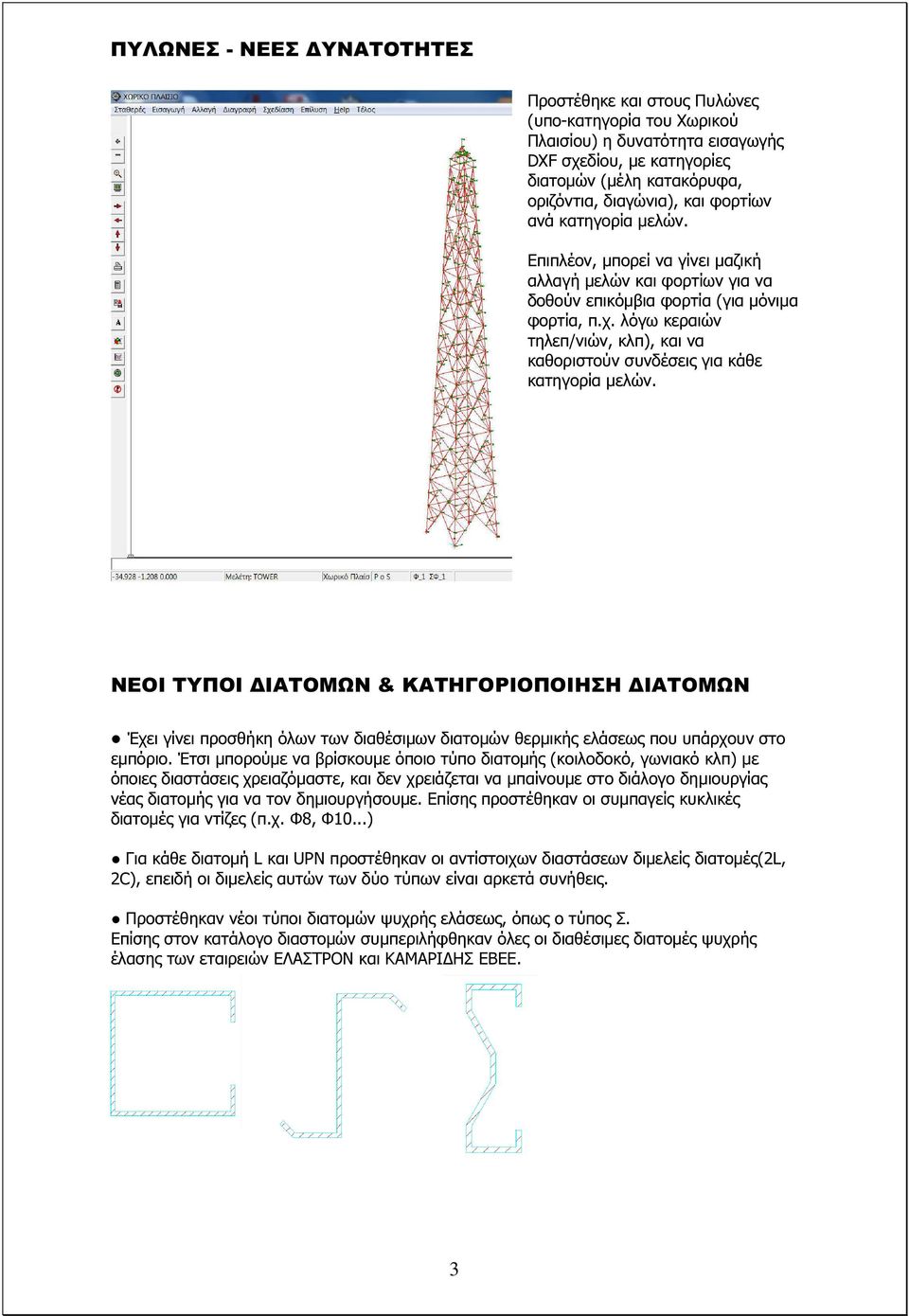

3 ΠΥΛΩΝΕΣ - ΝΕΕΣ ΥΝΑΤΟΤΗΤΕΣ Προστέθηκε και στους Πυλώνες (υπο-κατηγορία του Χωρικού Πλαισίου) η δυνατότητα εισαγωγής DXF σχεδίου, µε κατηγορίες διατοµών (µέλη κατακόρυφα, οριζόντια, διαγώνια), και φορτίων ανά κατηγορία µελών. Επιπλέον, µπορεί να γίνει µαζική αλλαγή µελών και φορτίων για να δοθούν επικόµβια φορτία (για µόνιµα φορτία, π.χ. λόγω κεραιών τηλεπ/νιών, κλπ), και να καθοριστούν συνδέσεις για κάθε κατηγορία µελών. ΝΕΟΙ ΤΥΠΟΙ ΙΑΤΟΜΩΝ & ΚΑΤΗΓΟΡΙΟΠΟΙΗΣΗ ΙΑΤΟΜΩΝ Έχει γίνει προσθήκη όλων των διαθέσιµων διατοµών θερµικής ελάσεως που υπάρχουν στο εµπόριο. Έτσι µπορούµε να βρίσκουµε όποιο τύπο διατοµής (κοιλοδοκό, γωνιακό κλπ) µε όποιες διαστάσεις χρειαζόµαστε, και δεν χρειάζεται να µπαίνουµε στο διάλογο δηµιουργίας νέας διατοµής για να τον δηµιουργήσουµε. Επίσης προστέθηκαν οι συµπαγείς κυκλικές διατοµές για ντίζες (π.χ. Φ8, Φ10...) Για κάθε διατοµή L και UPN προστέθηκαν οι αντίστοιχων διαστάσεων διµελείς διατοµές(2l, 2C), επειδή οι διµελείς αυτών των δύο τύπων είναι αρκετά συνήθεις. Προστέθηκαν νέοι τύποι διατοµών ψυχρής ελάσεως, όπως ο τύπος Σ. Επίσης στον κατάλογο διαστοµών συµπεριλήφθηκαν όλες οι διαθέσιµες διατοµές ψυχρής έλασης των εταιρειών ΕΛΑΣΤΡΟΝ και ΚΑΜΑΡΙ ΗΣ ΕΒΕΕ. 3

λόγω κεραιών τηλεπ/νιών, κλπ), και να καθοριστούν συνδέσεις για κάθε κατηγορία µελών.

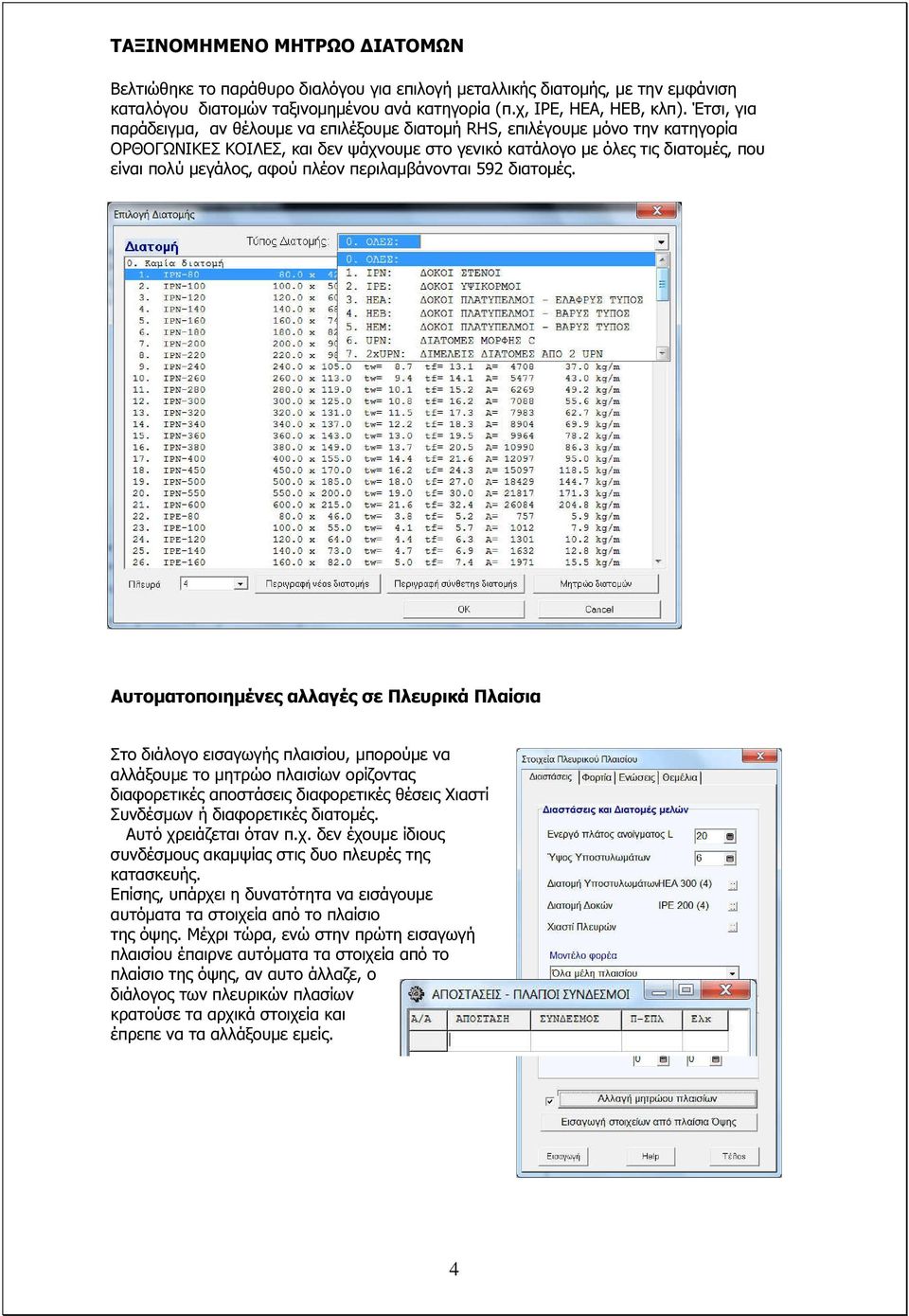

4 ΤΑΞΙΝΟΜΗΜΕΝΟ ΜΗΤΡΩΟ ΙΑΤΟΜΩΝ Βελτιώθηκε το παράθυρο διαλόγου για επιλογή µεταλλικής διατοµής, µε την εµφάνιση καταλόγου διατοµών ταξινοµηµένου ανά κατηγορία (π.χ, ΙΡΕ, ΗΕΑ, ΗΕΒ, κλπ). Έτσι, για παράδειγµα, αν θέλουµε να επιλέξουµε διατοµή RHS, επιλέγουµε µόνο την κατηγορία ΟΡΘΟΓΩΝΙΚΕΣ ΚΟΙΛEΣ, και δεν ψάχνουµε στο γενικό κατάλογο µε όλες τις διατοµές, που είναι πολύ µεγάλος, αφού πλέον περιλαµβάνονται 592 διατοµές. Αυτοµατοποιηµένες αλλαγές σε Πλευρικά Πλαίσια Στο διάλογο εισαγωγής πλαισίου, µπορούµε να αλλάξουµε το µητρώο πλαισίων ορίζοντας διαφορετικές αποστάσεις διαφορετικές θέσεις Χιαστί Συνδέσµων ή διαφορετικές διατοµές. Αυτό χρειάζεται όταν π.χ. δεν έχουµε ίδιους συνδέσµους ακαµψίας στις δυο πλευρές της κατασκευής. Επίσης, υπάρχει η δυνατότητα να εισάγουµε αυτόµατα τα στοιχεία από το πλαίσιο της όψης. Μέχρι τώρα, ενώ στην πρώτη εισαγωγή πλαισίου έπαιρνε αυτόµατα τα στοιχεία από το πλαίσιο της όψης, αν αυτο άλλαζε, ο διάλογος των πλευρικών πλασίων κρατούσε τα αρχικά στοιχεία και έπρεπε να τα αλλάξουµε εµείς. 4

Μεταφορά Στοιχείων από ίριχτο Πλαίσιο σε Μονόριχτο Πλαίσιο Η επιλογή αυτή είναι ιδιαίτερα χρήσιµη εδώ γιατί όλα τα στοιχεία του µονόριχτου ζευκτού (τεγίδες, µηκίδες, µέλη, συνδέσεις, θεµέλια)

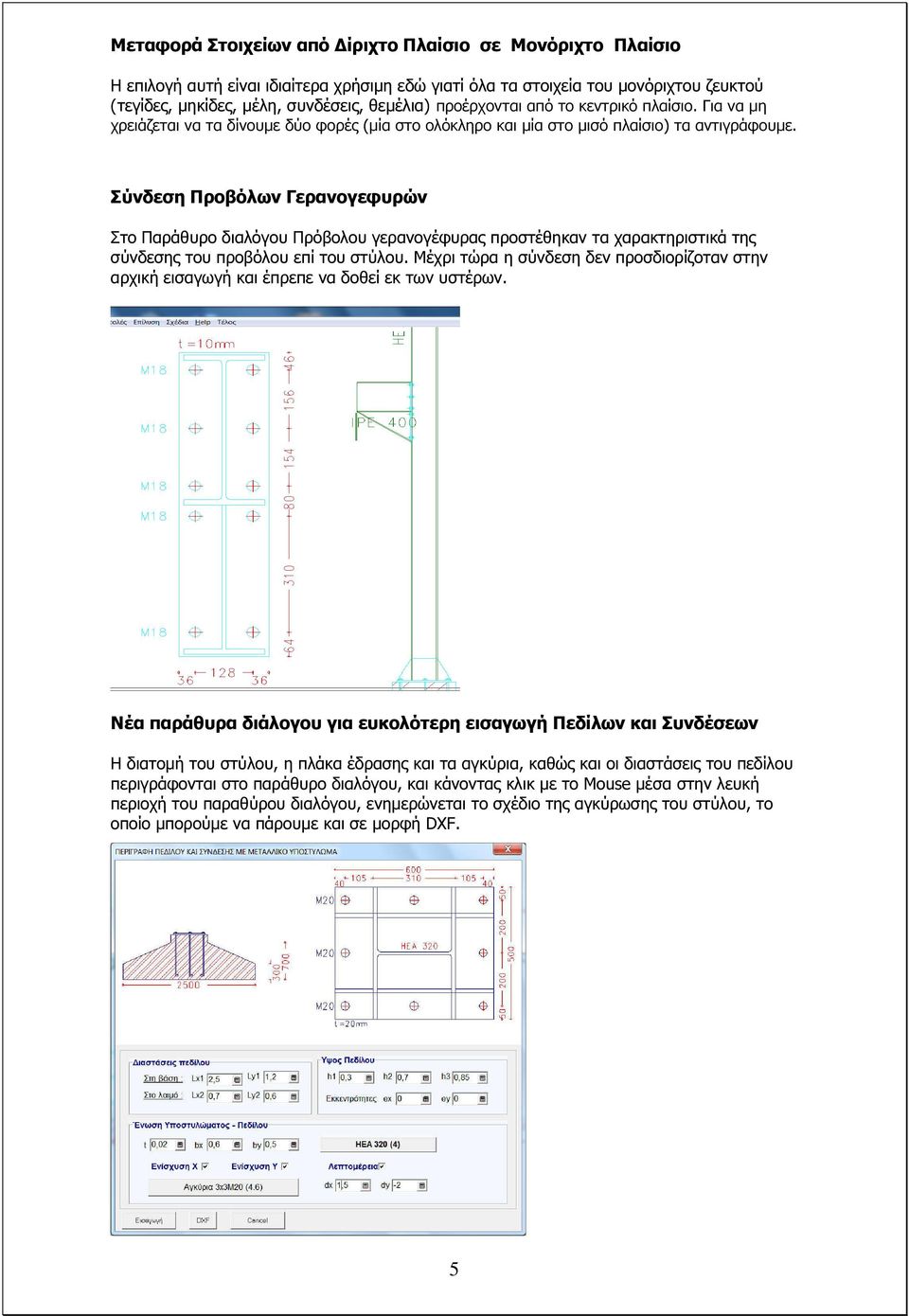

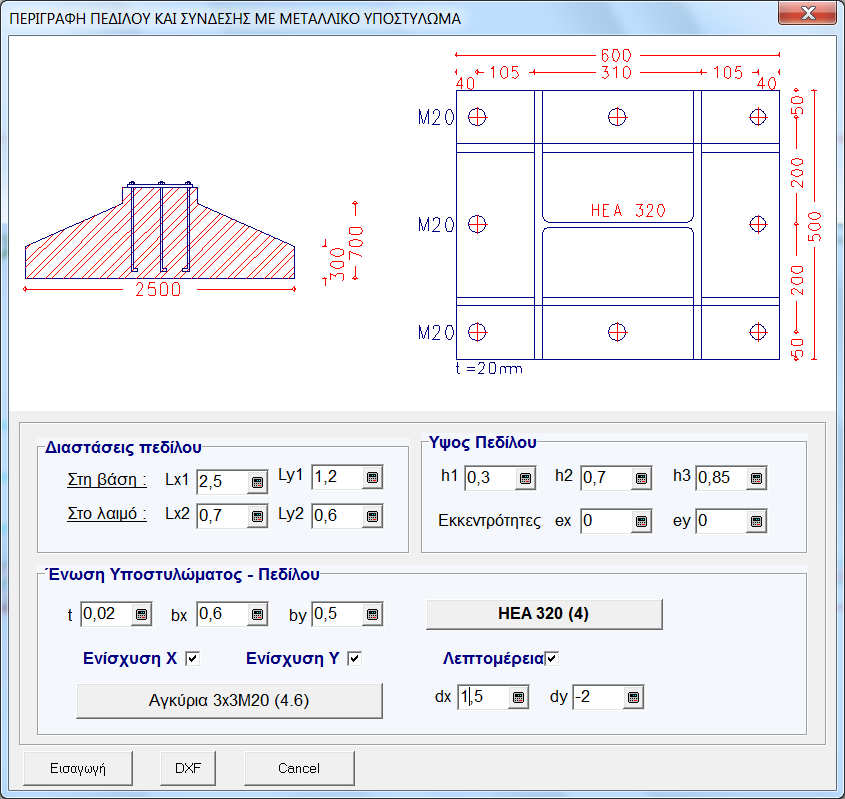

5 Μεταφορά Στοιχείων από ίριχτο Πλαίσιο σε Μονόριχτο Πλαίσιο Η επιλογή αυτή είναι ιδιαίτερα χρήσιµη εδώ γιατί όλα τα στοιχεία του µονόριχτου ζευκτού (τεγίδες, µηκίδες, µέλη, συνδέσεις, θεµέλια) προέρχονται από το κεντρικό πλαίσιο. Για να µη χρειάζεται να τα δίνουµε δύο φορές (µία στο ολόκληρο και µία στο µισό πλαίσιο) τα αντιγράφουµε. Σύνδεση Προβόλων Γερανογεφυρών Στο Παράθυρο διαλόγου Πρόβολου γερανογέφυρας προστέθηκαν τα χαρακτηριστικά της σύνδεσης του προβόλου επί του στύλου. Μέχρι τώρα η σύνδεση δεν προσδιορίζοταν στην αρχική εισαγωγή και έπρεπε να δοθεί εκ των υστέρων. Νέα παράθυρα διάλογου για ευκολότερη εισαγωγή Πεδίλων και Συνδέσεων Η διατοµή του στύλου, η πλάκα έδρασης και τα αγκύρια, καθώς και οι διαστάσεις του πεδίλου περιγράφονται στο παράθυρο διαλόγου, και κάνοντας κλικ µε το Mouse µέσα στην λευκή περιοχή του παραθύρου διαλόγου, ενηµερώνεται το σχέδιο της αγκύρωσης του στύλου, το οποίο µπορούµε να πάρουµε και σε µορφή DXF. 5

Σύνδεση Προβόλων Γερανογεφυρών Στο Παράθυρο διαλόγου Πρόβολου γερανογέφυρας προστέθηκαν τα χαρακτηριστικά της σύνδεσης του προβόλου επί του στύλου.

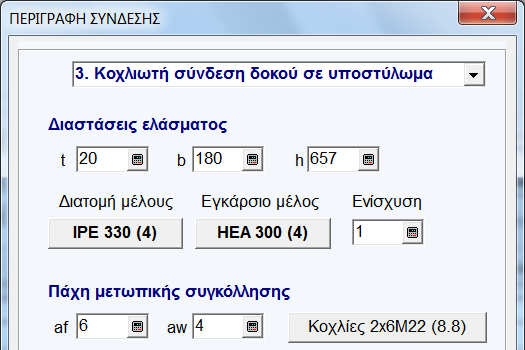

6 Νέο παράθυρο διαλόγου για σύνδεση Άρθρωσης µε Πείρο, µε λεπτοµερή σχεδίαση της σύνδεσης. Σχεδίαση ενισχύσεων κορµού στις συνδέσεις δοκού-υποστυλώµατος Στην περιγραφή ολόσωµου πλαισίου γίνεται αυτόµατα η σχεδίαση ενισχύσεων στον κορµό των υποστυλωµάτων στα σηµεία ένωσης µε τις δοκούς, για να καθίσταται πιο άκαπτος ο κόµβος. 6

Σχεδίαση ενισχύσεων κορµού στις συνδέσεις δοκού-υποστυλώµατος Στην περιγραφή

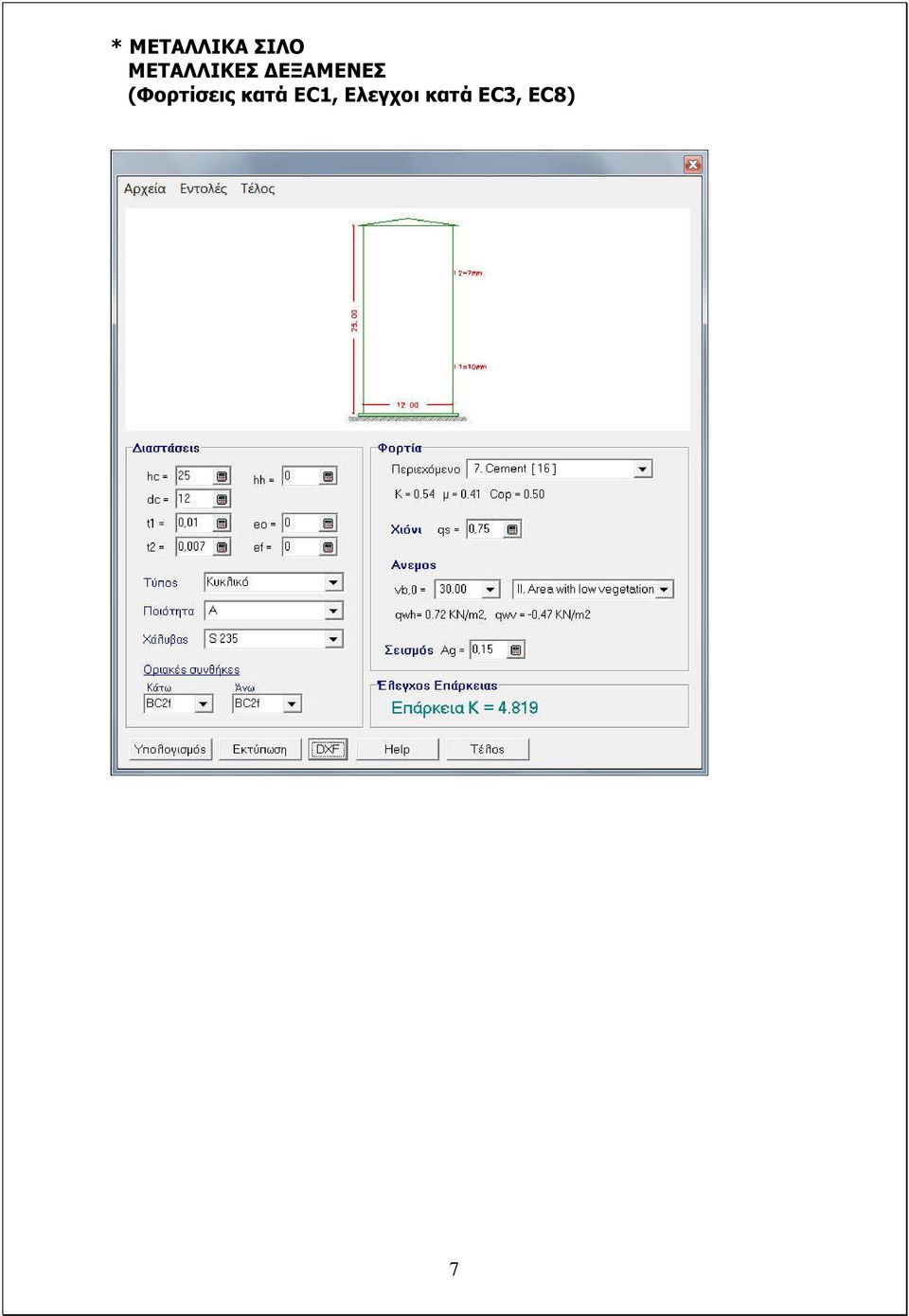

7 * METAΛΛΙΚΑ ΣΙΛΟ ΜΕΤΑΛΛΙΚΕΣ ΕΞΑΜΕΝΕΣ (Φορτίσεις κατά ΕC1, Ελεγχοι κατά EC3, EC8) 7
