SEG şi SEG AUTO ADAPT

Transcript

1 GRUNDFOS BROŞURA DE DATE 0,9 la 4,0 kw 50 Hz

2 Cuprins Introducere Introducere 3 Aplicatii 3 Caracteristici constructive 4 Identificare Codul 5 Plăcuţele de identificare 6 Selectarea produsului Comanda pompei 8 Domeniul de aplicabilitate Funcţionare generală 9 Gamă produs Gamă produs 10 Pompe SEG 10 Pompe SEG anti-ex 10 Pompe SEG AUTO ADAPT 11 Pompe Anti-Ex SEG AUTO ADAPT 11 Variante Lista variantelor 12 Construcţie Specificaţii material, Pompe SEG 14 Specificaţii material, pompe SEG AUTO ADAPT 19 Descrierea produsului Caracteristici 25 Condiţii de funcţionare 26 Lichide pompate 26 Gama de motoare 26 Funcţionarea cu convertizor de frecvenţă 26 Certificări 27 Schema electrică 28 Curbe de funcţionare Condiţiile curbelor 30 Teste parametri 30 Certificate 30 Test de funcţionare 30 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex) Caracteristici electrice 31 Date pompă 31 Curbe de performanţă, SEG (E).(Ex).2.50B/C 32 Date electrice 32 Date pompă 32 Curbe de performanţă, SEG (E).(Ex) Caracteristici electrice 33 Date pompă 33 Curbe de performanţă, SEG (E).(Ex).2.50B/C 34 Caracteristici electrice 34 Date pompă 34 Curbe de performanţă, SEG (E).(Ex).2.50B/C 35 Caracteristici electrice 35 Date pompă 35 Curbe de performanţă, SEG (E).(Ex).2.50B/C 36 Caracteristici electrice 36 Date pompă 36 Curbe de performanţă, SEG (E).(Ex).2.50B/C 37 Caracteristici electrice 37 Date pompă 37 Curbe de performanţă, SEG (E).(Ex).2.50B/C 38 Caracteristici electrice 38 Date pompă 38 Dimensiuni Pompe SEG 39 Pompe SEG AUTO ADAPT 40 Accessorii Sisteme instalare pentru pompe 43 Pompe SEG 44 Pompe SEG AUTO ADAPT 47 Documentaţie suplimentară de produs WebCAPS 49 WinCAPS 50 2

3 Introducere Introducere Această broşură de date prezintă pompele de ape uzate Grundfos. Aplicatii Pompele SEG sunt ideal de folosit în zone slab populate unde sistemele de canalizare gravitaţionale nu sunt disponibile. Exemplele includ sate, zone cu ferme şi zone cu topografie dificilă cum ar fi terenuri stâncoase cu mari diferenţe de nivel sau altă zonă în care sistemele presurizate oferă avantaje. TM Fig. 1 Pompe Pompele SEG sunt prevăzute cu un sistem tocător care toacă solidele în bucăţi mai mici astfel încât să poată fi vehiculate prin conducte de diametru relativ mic. Pompele sunt fabricate din materiale rezistente la uzură, cum ar fi fontă şi inox. Aceste materiale asigură o funcţionare de durată. Pompele sunt disponibile cu motoare de 0,9 kw şi până la 4 kw inclusiv. Diametrul nominal al portului de refulare este de 40 mm. Pompele sunt disponibile pentru instalaţii imersate pe sistem de autocuplaj instalaţii imersate, portabile. 3

4 Introducere Caracteristici constructive Toate pompele au următoarele caracteristici: Conexiune cablu motor. Intrare cablu etanşă la apă din poliamidă rezistentă la coroziune. Conexiune clemă între motor şi pompă. Etanşare cartuş. Lagăre de sarcină grea lubrifiate pentru întreg ciclul de viaţă. Sistemul cu tocător patentat asigură eficienţă înaltă şi operare de durată. Sistemul SmartTrim face posibilă ajustarea rapidă şi uşoară a interstiţiului dintre rotor şi carcasă pentru a menţine o performanţă de vârf. Releele termice încorporate în bobinajul motorului asigură protecţia la supraîncălzire. Motoare anti-ex pentru medii potenţial explozive. Pornire cu întârziere în caz de întrerupere cu curent. Pompa nu porneşte decât dacă secvenţa de fază este corectă. Autocalibrare după fiecare ciclu al pompei. Funcţie antiblocare. Funcţia antiblocare porneşte pompa la intervale programate pentru a preveni blocarea rotorului. Această funcţie va anula senzorul de mers în gol din versiunile non-ex. Funcţia after - run (drenare spumă). Funcţia after-run poate fi folosită la intervale programate dacă există riscul creării unui strat plutitor. Unitatea Grundfos CIU poate fi conectată permanent sau temporar pentru schimbarea presetărilor, făcând alte setări sau pentru a citi jurnalul de alrme şi parametrii de funcţionare, cum ar fi numărul de porniri şi orele de funcţionare. Caracteristici suplimentare SEG AUTO ADAPT Pompele SEG AUTO ADAPT încorporează un controler, senzori şi protecţie motor. Trebuie doar conectate la reţeaua electrica. Pompele oferă următoarele beneficii: Senzori încorporaţi şi senzori pentru mers în gol. Protecţie motor încorporată. Comutare pompă. Dacă câteva pompe sunt instalate în acelaşi bazin, logica de comandă integrată a pompei asigură ca sarcina să fie distribuită în mod egal pompelor în timp. Ieşire releu de alarmă. Pompa încorporează o ieşire pentru releul de alarmă. Variantele normal închis şi normal deschis sunt disponibile şi pot fi utilizate corespunzător, de exemplu, pentru alarme acustice sau vizuale. Alarmă Jurnal de alarme Releu de semnalizare Supratensiune Subtensiune Suprasarcină Motor/pompă blocat Mers în gol Temperatură motor Temperatura componentelor electronice (Pt1000) Releul termic 1 în motor Releu termic 2 în motor Secvenţă fază inversată Alarmă nivel înalt Defect senzor 4

5 Identificare Codul Codificarea acoperă întreaga gamă de pompe de apă uzată Grundfos. Fiecare pompă SEG poate fi identificată prin cod. Cod Exemplu SE G E.Ex SE G [ ] E [ ] Ex 2 1 [ ] B 0C [ ] A B [ ] Gama de produs Pompe Grundfos pentru ape uzate Tip rotor Sistem tocător pe admisia pompei Refularea pompei Diametrul nominal al racordului de refulare al pompei [mm] Putere de ieşire, P2 P2 = cod pentru tip denumire /10 [kw] Echipament pompă Standard Versiune electronică cu funcţii AUTO ADAPT Versiune pompă Pompă fără sistem antiex (standard) Pompă anti-ex Număr de poli 2 poli, n = 3000 min -1, 50 Hz Numărul de faze Motor monofazat Motor trifazat Frecvenţă reţea 50 Hz Tensiunea de alimentare şi metoda de pornire 230 V, pornire directă V, pornire directă V, pornire directă Generaţie Prima generaţie A doua generaţie A treia generaţie, etc. Pompele care aparţin de generaţii individuale diferă prin construcţie, dar sunt similare ca şi capacitate nominală. Materialele folosite la pompă Materiale standard folosite la pompă 5

6 Identificare Plăcuţele de identificare Plăcuţa de identificare conţine datele de funcţionare şi certificările pompei TM Fig. 2 Plăcuţa de identificare SEG Poz. Descriere Poz. Descriere 1 Marcă EX 15 Protecţia la explozii 2 Denumire tip 16 Clasă de izolare IEC 3 Cod produs 17 Adâncime maximă de instalare 4 Cod producţie, an/săptămână 18 Debit maxim 5 Înălţime maximă de pompare 19 Temperatură maximă lichid 6 Numărul de faze 20 Puterea de ieşire 7 Puterea nominală de intrare 21 Factor de putere 8 Turaţie nominală 22 Curent nominal, Δ 9 Tensiune nominală, Δ 23 Curentul nominal, Y 10 Tensiunea nominală, Y 24 Condensator de pornire 11 Frecvenţă 25 Condensator de operare 12 Greutate fără cablu 26 Clasa de izolare 13 Aprobări EN 27 Ţara de origine 14 Marca CE 6

7 Identificare 1 2 Type: Model: P.c. Auto Adapt 17 8 IP68 m 18 9 Hmax: m Qmax: l/s P1: kw ~ P2: kw A n: min -1 Cos φ Weight: kg Tmax: C 14 opr.:: μf Hz Àß56 Made in Tatabánya, Hungary Insul.class: 24 TM Fig. 3 Plăcuţa de identificare SEG AUTO ADAPT Poz. Descriere Poz. Descriere 1 Denumire tip 13 Greutate fără cablu 2 Cod produs 14 Condensator de operare 3 Marca CE 15 Aprobări EN 4 Certificat ATEX* 16 Marca Ex* 5 Marca IEC Ex* 17 Adâncime maximă de instalare 6 Certificat IEC Ex* 18 Debit maxim 7 Cod producţie, (an/săptămână) 19 Puterea de ieşire 8 Clasă de izolare IEC 20 Curent nominal 9 Înălţime maximă de pompare 21 Factor de putere 10 Puterea nominală de intrare 22 Temperatură maximă lichid 11 Numărul de faze 23 Frecvenţă 12 Turaţie nominală 24 Clasa de izolare * Numai pompe anti-ex. 7

8 Selectarea produsului SEG and SEG AUTO ADAPT Comanda pompei Când comandaţi o pompă, trebuie să luaţi în considerare următoarele aspecte: Tipul pompei Personalizare (opţiune) Accessorii Controler Versiune anti-explozie. Tipul pompei Cînd aţi selectat tipul pompei, puteţi identifica pompa care îndeplineşte cel mai bine nevoile dvs. în secţiunile Gamă produs, pagina 10, şi Codul, pagina 5. Lista de mai jos este o descriere detaliată a produsului pe care îl primiţi dacă veţi comanda următoarea pompă: Pompa Cod produs SEG Pompa aşa cum e specificată în codificare. 10 metri de cablu. Vopsea: NSC 8005-R80B (gri închis), cod 35, grosime 100 μ. Releele termice încorporate în bobinajul motorului. Testate conform DIN 9906, Anexa A. Vezi secţiunea Curbe caracteristice/ Date tehnice, pag 31, pentru selecţia unei pompe. Notă: Date specifice despre pompă se găsesc şi pe (WebCAPS) prin introducerea numărului de produs Pentru mai multe informaţii despret WebCAPS, vezi pagina 49. Variante personalizate Pompele pot fi personalizate pentru cerinţe individuale. Multe caracteristici ale pompei şi opţiuni sunt disponibile pentru personalizare, cum ar fi versiunile anti-ex, lungimea cablurilor sau materiale speciale. Accessorii În funcţie de tipul instalaţiei şi al pompei, pot fi necesare accesorii. Vezi secţiunea Accessorii, pagina 43, pentru selecţia accesoriilor. Notă: Accesoriile comandate nu sunt prevăzute din fabrică. Controller Sunt disponibile următoarele tipuri: SEG Dedicated Controls. Vezi şi pagina 44. LC şi LCD 107 funcţionează pe bază de clopote pneumatice. Vezi şi pagina 45. LC şi LCD 108 funcţionează pe bază de flotoare. Vezi şi pagina 45. LC şi LCD 110 funcţionează pe bază de electrozi. Vezi şi pag 45. CU 100. Vezi şi pagina 46. SEG AUTO ADAPT Controler încorporat. Vezi şi pgina 4. Unitate Grundfos CIU. Vezi şi pagina 47. Telecomanda Grundfos R100. Vezi şi pagina 47. Versiunea rezistentă la explozie Ambele game de pompe sunt disponibile în versiuni Anti-Ex. Pompele prevăzute cu Europe CE 0344 II 2G şi Ex bcd IIB T4 Gb, clasificarea protecţiei la explozie, conform EN şi EN Pompele sunt disponibile şi pentru ţările IEC (Australia şi altele) cu clasificarea protecţiei la explozie Ex d IIB T4 Gb conform IEC şi IEC

9 Domeniul de aplicabilitate Funcţionare generală Figura 4 arată domeniul de funcţionare a gamelor de pompe ca şi versiunile Anti-Ex. Arată o descriere generală a dimensiunilor variate şi a tipurilor de rotor. p [kpa] H [m] SEG Hz ISO 9906 Annex A Q [l/s] Q [m³/h] TM Fig. 4 Domeniul de aplicabilitate Pompe cu rotor cu canal Număr curbă SEG SEG B/C 09.3 SEG SEG B/C 12.3 SEG B/C 15.3 SEG B/C 26.3 SEG B/C 31.3 SEG B/C

10 Gamă produs Gamă produs Pompe SEG Tipul pompei Pompe SEG anti-ex Tensiune de alimentare [V] Metoda de pornire Lungime cablu [m] Protecţie termică Cod produs SEG x 230 DOL 10 Releu termic SEG C 3 x DOL 10 Releu termic SEG B 3 x DOL 10 Releu termic SEG x 230 DOL 10 Releu termic SEG C 3 x DOL 10 Releu termic SEG B 3 x DOL 10 Releu termic SEG C 3 x DOL 10 Releu termic SEG B 3 x DOL 10 Releu termic SEG C 3 x DOL 10 Releu termic SEG B 3 x DOL 10 Releu termic SEG C 3 x DOL 10 Releu termic SEG B 3 x DOL 10 Releu termic SEG C 3 x DOL 10 Releu termic SEG B 3 x DOL 10 Releu termic Tipul pompei Tensiune de alimentare [V] Pentru accesorii vezi Accessorii, pagina 43. Metoda de pornire Lungime cablu [m] Protecţie termică Cod produs SEG Ex x 230 DOL 10 Releu termic SEG Ex x 230 DOL 10 Releu termic SEG Ex.2.50B 3 x 400 DOL 10 Releu termic SEG Ex.2.50B 3 x DOL 10 Releu termic SEG Ex x 230 DOL 10 Releu termic SEG Ex x 230 DOL 10 Releu termic SEG Ex.2.50B 3 x 400 DOL 10 Releu termic SEG Ex.2.50B 3 x DOL 10 Releu termic SEG Ex.2.50B 3 x 400 DOL 10 Releu termic SEG Ex.2.50B 3 x DOL 10 Releu termic SEG Ex.2.50B 3 x 400 DOL 10 Releu termic SEG Ex.2.50B 3 x DOL 10 Releu termic SEG Ex.2.50B 3 x 400 DOL 10 Releu termic SEG Ex.2.50B 3 x DOL 10 Releu termic SEG Ex.2.50B 3 x 400 DOL 10 Releu termic SEG Ex.2.50B 3 x DOL 10 Releu termic

11 Gamă produs Pompe SEG AUTO ADAPT Tipul pompei Tensiune de alimentare [V] Metoda de pornire Lungime cablu [m] Protecţie termică Cod produs SEG E x 230 DOL 10 Releu termic SEG E.2.50B 3 x DOL 10 Releu termic SEG E x 230 DOL 10 Releu termic SEG E.2.50B 3 x DOL 10 Releu termic SEG E.2.50B 3 x DOL 10 Releu termic SEG E.2.50B 3 x DOL 10 Releu termic SEG E.2.50B 3 x DOL 10 Releu termic SEG E.2.50B 3 x DOL 10 Releu termic Pompe Anti-Ex SEG AUTO ADAPT Tipul pompei Tensiune de alimentare [V] Pentru accesorii vezi Accessorii, pagina 43. Metoda de pornire Lungime cablu [m] Protecţie termică Cod produs SEG E.Ex x 230 DOL 10 Releu termic SEG E.Ex.2.50B 3 x 400 DOL 10 Releu termic SEG E.Ex x 230 DOL 10 Releu termic SEG E.Ex.2.50B 3 x 400 DOL 10 Releu termic SEG E.Ex.2.50B 3 x 400 DOL 10 Releu termic SEG E.Ex.2.50B 3 x 400 DOL 10 Releu termic SEG E.Ex.2.50B 3 x 400 DOL 10 Releu termic SEG E.Ex.2.50B 3 x 400 DOL 10 Releu termic

12 Variante Lista variantelor Motor Cabluri standard Cabluri Ex Cabluri ecranate pentru convertizoare de frecvenţă Protecţie cablu Motor special Cablu B, 4 G 1,5 mm x 1 mm 2 Cablu C/D, 7 G 2,5 mm x 1 mm 2 Cablu B, 4 G 1,5 mm x 1 mm 2, Ex Cablu C/D, 4 G 2,5 mm x 1 mm 2, Y conn., Ex Cablu C/D, 4 G 2,5 mm x 1 mm 2, D conn., Ex Cablu C/D, 7 G 2,5 mm x 1 mm 2, Ex Cablu ecranat B, Ex Cablu ecranat C/D, 7-poli, Y conn., Ex Cablu ecranat C/D, 7-poli, D conn., Ex Pentru cablu cu 7 fire Pentru cablu cu 10 fire Tensiune specială Cu sau fără PTC etc. 15 m 20 m 25 m 30 m 40 m 50 m 15 m 20 m 25 m 30 m 40 m 15 m 20 m 25 m 30 m 40 m 50 m 15 m 20 m 25 m 30 m 40 m 15 m 20 m 25 m 30 m 40 m 15 m 20 m 25 m 30 m 40 m 10 m 15 m 20 m 25 m 30 m 40 m 10 m 15 m 20 m 25 m 30 m 40 m 10 m 15 m 20 m 25 m 30 m 40 m 12

13 Variante Teste Test la punctul de lucru specificat sau la curbă rotor standard Rotor strunjit pentru testul de funcţionare specific Test adiţional pentru întraga curbă QH (inclusiv raportul) Standard de test diferit Test vibraţii (inclusiv raport) Test NPSHr Test la solicitări dinamice Test de funcţionare Debite de 5 până la 10 de la curba de funcţionare a pompei. Eficienţă garantată de Grundfos. Conform standardului de calitate de fabricaţie Grundfos. Nu e disponibil încă. Contactaţi Grundfos. Contactaţi Grundfos. ISO 9906 Toleranţe grad 1. ISO 9906 Toleranţe grad 2. Certificate Raport certificare ATEX pompă Raport special Grundfos. Contactaţi Grundfos. Certificat de conformitate cu comanda Conform EN Conform Anexa A gradele 1 şi 2. Certificat pompă Conform EN Conform Anexa A gradele 1 şi 2. Certificat de inspecţie Conform EN Conform Anexa A gradele 1 şi 2. Raport de specificaţii materiale Conform EN B. Raport de material cu certificat Conform EN Informaţii furnizor materiale. Certificat inspecţie Lloyds Register Conform EN Certificat inspecţie DNV (Det Norske Veritas) Conform EN Certificat inspecţie Germanisher Lloyd Conform EN Certificat inspecţie American Bureau of Shipping Conform EN Certificat inspecţie Bureau Veritas Conform EN Registro Italiano Navale Argenture Conform EN Alte terţe certificate de testare Contactaţi Grundfos. Diverse Ambalaj special Plăcuţă de identificare specială Alte variante Etanşare rezistentă chimic Pompă rezistentă chimic Tratare a suprafeţei interne Înveliş la suprafaţă "Heavy duty" cutter Contactaţi Grundfos. Contactaţi Grundfos. Contactaţi Grundfos. FKM, standard (NBR). FKM, standard (NBR). Înveliş de ceramică (rotor şi carcasă pompă). Înveliş Extra epoxy (CED). Negru (RAL 9005), roşu (RAL 3000). Altă culoare. Sistem de tăiere îmbunătăţit. 13

14 Construcţie Specificaţii material, Pompe SEG Numerele de poziţie din tabelul de mai jos se referă la desenele în secţiune şi la imaginile din paginile următoare. Poz. Descriere Material Standard EN AISI/ASTM 6a Pin Inox 7a Nit Inox 9a Pană Inox 37a Inelele O NBR 44 Inel tocător Inox Capăt tocător Inox Stator 49 Rotor Fontă EN-JL Carcasă pompă Fontă EN-JL Carcasă stator Fontă EN-JL Suport etanşare Fontă EN-JL Lacăt Inox 68 Piuliţă de ajustare Inox Plăcuţa de identificare Inox Colier de prindere Inox Inel O NBR 103 Cuzinet Inox Inelul de etanşare NBR 105 Etanşarea arborelui Etanşare primară (0,9 la 1,5 kw): SiC/SiC Etanşare secundară (0,9 la 1,5 kw): manşon de etanşare, NBR Etanşare primară (2,6 la 4,0 kw): SiC/SiC Etanşare secundară (2,6 la 4,0 kw): carbon/oxid de aluminiu Alte componente: NBR, inox 107 Inele de etanşare NBR 112a Inel de reţinere Inox 150a Stator în carcasă 153 Lagăr Până la şi inclusiv 1,5 kw: ,6 kw şi mai mult: a 153b Inel distanţier Inox 154 Lagăr Până la şi inclusiv 1,5 kw: ,6 kw şi mai mult: Baia de ulei 158 Arc canelat Oţel 159 Inel O NBR 172 Rotor/ax Parte ax la rotor: Oţel Capăt de arbore: Inox Şurub Oţel 173a Şaiba Oţel 176 Cablu conector intrare PET 181 Cablu conector ieşire CR cauciuc, cablu H07RN-F CF-8 188a Şurub Inox 190 Consolă de ridicare Inox CF Buşon de ulei Inox 193a Ulei Shell Ondina Şaiba Nylon 195 Şaibă de blocare Inox 198 Inel O NBR Vopsea Epoxy dublu compus 14

15 Construcţie a a a 48a 6a 26a 37a a a a a TM Fig. 5 Desene în secţiune pentru pompe SEG, 0,9, 1,2 şi 1,5 kw 15

16 Construcţie a 188a a a a a 7a a a 6a a a 50 37a a a 188a TM Fig. 6 Imagini ale pompelor SEG 0,9, 1,2 şi 1,5 kw 16

17 Construcţie a a a 26a a 6a 37a b a 49 9a a a TM Fig. 7 Desene în secţiune a pompelor SEG 2,6, 3,1 şi 4,0 kw 17

18 Construcţie a 188a a a 153b a a a 7a a a 6a a 50 37a a a a TM Fig. 8 Imagini ale pompelor SEG 2,6, 3,1 şi 4,0 kw 18

19 Construcţie Specificaţii material, pompe SEG AUTO ADAPT Numerele de poziţie din tabelul de mai jos se referă la desenele în secţiune şi la imaginile din paginile următoare. Poz. Descriere Material Standard EN AISI/ASTM 6a Pin Inox 7a Nit Inox 9a Pană Inox 37a Inelele O NBR 44 Inel tocător Inox Capăt tocător Inox Stator 48a Placă borne 49 Rotor Fontă EN-JL Carcasă pompă Fontă EN-JL Carcasă stator Fontă EN-JL Suport etanşare Fontă EN-JL Lacăt Inox 68 Piuliţă de ajustare Inox Plăcuţa de identificare Inox a Unitate electronică 90b Inel O 92 Colier de prindere Inox Inel O NBR 103 Cuzinet Inox Inelul de etanşare NBR 105/105a Etanşarea arborelui Etanşare primară (0,9 la 1,5 kw): SiC/SiC Etanşare secundară (0,9 la 1,5 kw): manşon de etanşare, NBR Etanşare primară (2,6 to 4,0 kw): SiC/SiC Etanşare secundară (2,6 la 4,0 kw): carbon/oxid de aluminiu Alte componente: NBR, inox 107 Inele de etanşare NBR 112a Inel de reţinere Oţel inoxidabil 153 Rulment Până la şi inclusiv 1,5 kw: ,6 kw şi mai mult: Rulment Până la şi inclusiv 1,5 kw: ,6 kw şi mai mult: Baia de ulei 158 Arc canelat Oţel 159 Inel O NBR 161 Condensator de operare* 161b Piuliţă 161c Consolă 161d Şaiba 161e Şaiba 172 Rotor/ax Parte ax la rotor: Oţel Capăt de arbore: Inox Şurub Oţel 173a Şaiba Oţel 174 Şurub de legare la pământ 174a Şaiba 176 Cablu conector intrare PET 181 Cablu conector ieşire CR cauciuc, cablu H07RN-F CF-8 188a Şurub Oţel inoxidabil 190 Consolă de ridicare Oţel inoxidabil CF Buşon de ulei Inox 193a Ulei Shell Ondina Şaiba Nylon 198 Inel O NBR 285 Senzori de mers în gol** 285a Inel O NBR CF-8 285b Şurub de reglare 19

20 Construcţie Poz. Descriere Material Standard EN AISI/ASTM 287 Senzor de nivel 287a Capac de protecţie 287b Inel O 287c Şurub de reglare 288 Senzor Pt1000 Vopsea Epoxy dublu compus * Numai pompe monofazate. ** Pompele Anti-Ex au doi senzori la mers în gol. 20

21 Construcţie Numai pompe monofazate TM Fig. 9 Desene în secţiune la pompele SEG AUTO ADAPT, 0,9, 1,2 şi 1,5 kw 21

22 Construcţie TM Fig. 10 Imagini la pompele SEG AUTO ADAPT 0,9, 1,2 şi 1,5 kw 22

23 Construcţie TM Fig. 11 Desene în secţiune la pompele SEG AUTO ADAPT 2,6, 3,1 şi 4,0 kw 23

24 Construcţie TM Fig. 12 Imagini la pompele SEG AUTO ADAPT 2,6, 3,1 şi 4,0 kw 24

25 Descrierea produsului Caracteristici Rulmenţi Rulmenţii sunt lubrifiaţi permanent. Lagăre superioare: Până la şi inclusiv 1,5 kw: Rulmenţi pe un singur rând ,6 kw şi mai mult: Rulmenţi pe un singur rând Lagăre inferioare: Până la şi inclusiv 1,5 kw: Rulmenţi pe un singur rând ,6 kw şi mai mult: Rulment cu contact unghiular Etanşarea arborelui Gama SEG este disponibilă cu două variante de etanşare. Ambele variante sunt prevăzute cu unităţi de etanşare cartuş. Etanşarea arborelui separă motorul de lichidul pompat. Pompele până la şi inclusiv 1,5 kw au o etanşare mecanică (SiC/SiC)ca etanşare primară şi o etanşare spate în spate ca etanşare secundară. Referitor la service, cele două etanşări sunt livrate ca o singură unitate gata de montaj. Pompele de 2,6 kw şi mai mari au o etanşare mecanică (SiC/SiC)ca etanşare primară şi o etanşare secundară mecanică de carbon/oxid de aluminiu. Motor Motorul este etanş la apă, total încapsulat. Clasa de izolaţie: F (155 C). Clasa de temperatură: F (105 C). Clasă de protecţie: IP68. Pentru protecţie motor şi senzori, vezi secţiunea Senzori. Cabluri de alimentare Cablu standard Tipul cablului Cablu EMC Standard, cablurile sunt de 10 m. Alte lungimi de cabluri sunt disponibile la cerere. Vezi secţiunea Lista variantelor, pagina 12. Numărul şi dimensiunea cablurilor depind de mărimea motorului. Intrarea cablului Conector din inox se strânge etanş cu piuliţa. Piuliţa şi garniturile O asigură etanşarea la pătrunderea lichidului. Conectorul are în interior un material special care este turnat în el în jurul firelor cablului. Acesta previne pătrunderea apei în motor prin cablu, în caz de rupturi ale cablului sau manevrare brutală la instalare sau service. Senzori Diametrul exterior al cablului [mm] SEG Standard, pompa are două releele termice încorporate în bobinajul motorului pentru a proteja motorul la supraîncălzire. SEG AUTO ADAPT Standard, pompa încorporează următoarele: Rază de încovoiere Fix Liber Lyniflex 4 G 1,5 mm x 1 mm 2 15,5 ± 0, Lyniflex 4 G 2,5 mm x 1 mm 2 17,0 ± 0, Lyniflex 7 G 2,5 mm x 1 mm 2 18,5 ± 0, Tipul cablului Diametrul exterior al cablului [mm] Rază de încovoiere Fix Liber 3G3GC3G-F3x1AiC+4 G 2,5 mm 2 17,5 ± 0, Un tranmiţător analogic de presiune absolută. Un senzor de mers în gol. Versiunile Anti-Ex au doi senzori de mers în gol. Senzorii de mers în gol sunt folosiţi pentru a indica nivelul de oprire la ciclul primei pompe şi a preveni mersul în gol. La versiunile standard, senzorul de mers în gol poate fi anulat de o unitate CIU opţională dacă există riscul unui strat plutitor. Standard, pompa are două releele termice încorporate în bobinajul statorului pentru a proteja motorul la supraîncălzire. Doi senzori Pt1000 pentru măsurători analogice. Protecţie încorporată în motor I 2 (t) ca siguranţă suplimentară. 25

26 Descrierea produsului Condiţii de funcţionare Pompele sunt proiectate pentru funcţionare intermitentă (S3). Când sunt complet imersate, pompele pot funcţiona şi în mod continuu (S1). Lichide pompate Valoare ph: 4 până la 10. Temperatura lichidului: 0 C până la +40 C. La pomparea lichidelor care au o densitate şi/sau vâscozitate cinematică mai mare decât cea a apei, utilizaţi motoare de o putere corespunzător de mare. Pentru perioade scurte de timp (maxim 3 minute) este admisă o temperatură de până la +60 C (numai la versiunile non anti-ex). Fig. 13 Nivele de funcţionare S3, funcţionare intermitentă: Modul de funcţionare S3 presupune ca din 10 minute pompa să funcţioneze 4 minute şi 6 minute să fie oprită. Vezi fig. 14. În acest mod de funcţionare, pompa este submersată parţial în lichidul pompat, ex. nivelul minim al lichidului atinge partea de mijloc a motorului. Vezi fig. 13. Funcţionare Oprire Fig. 14 Funcţionare S3 S1, funcţionare continuă: În acest mod de funcţionare, pompa funcţionează continuu fără a fi necesar să fie oprită pentru răcire. Vezi fig. 15. Fiind complet imersată, pompa este răcită suficient de lichidul înconjurător. Vezi fig. 13. P P 4 min. 10 min. 6 min. t S1 S3 t TM TM TM Nivelul de zgomot Nivelul de zgomot al pompei este mai jos decât valorile limită notate în Directiva CE 2006/42/EC referitoare la echipamente. Gama de motoare Puterea de ieşire [kw] Număr de poli 0,9 2 1,2 2 1,5 2 2,6 2 3,1 2 4,0 2 Funcţionarea cu convertizor de frecvenţă Această secţiune se aplică numai pompelor SEG. Notă: Pompele SEG AUTO ADAPT nu trebuie folosite cu convertizor de frecvenţă. În principiu, toate pompele trifazate, cu excepţia versiunilor AUTO ADAPT, pot fi conectate la un convertizor de frecvenţă. Cu toate acestea, funcţionarea cu convertizorul de frecvenţă va expune adeseori sistemul de izolaţie al motorului la o sarcină mai mare şi motorul va deveni mai zgomotos datorită curenţilor induşi cauzaţi de vârfurile de tensiune. Suplimentar, motoarele de mari dimensiuni comandate printr-un convertizor de frecvenţă vor fi încărcate cu curenţi de lagăr. Pentru mai multe informaţii, vezi instrucţiunile de instalare şi operare pentru convertizoare de frecvenţă pe (WebCAPS). Fig. 15 Funcţionare S1 26

27 Descrierea produsului Certificări Pompele SEG standard şi SEG AUTO ADAPT au fost testate de VDE. Versiunile anti-ex au fost aprobate de KEMA conform directivei ATEX. Standarde aprobate Variantele standard sunt aprobate de LGA (din cadrul directivei produselor pentru construcţie) conform EN sau EN Certificare EX Clasificarea de protecţie la explozie a pompei este Europe CE 0344 II 2 G Ex b c d IIB T4 Gb. Directive/ standard ATEX Standard european armonizat Cod Descriere CE 0344 = Marca CE de conformitate cu directiva ATEX 94/9/EC, Anexa X este numărul corpului avizat care a certificat sistemul calităţii pentru ATEX. = Marcajul protecţiei anti-ex. II = Grup de echipamente conform directivei ATEX, Anexa II, punct 2.2, definind cerinţele aplicabile echipamentelor din această categorie. 2 = Categorie de echipamente conform directivei ATEX, Anexa II, punct 2.2, definind cerinţele aplicabile echipamentelor din această categorie. G = Atmosfere explozive datorate gazelor, vaporilor sau aburilor. Ex = Echipamentul se conformează standardului european armonizat. b Controlul surselor de combustie conform EN : c Siguranţa construcţiei conform EN : 2003 and EN : d = Protecţie antideflagrantă conform EN : II = Corespunzător pentru utilizarea în medii potenţial explozibile (nu mine). B = Clasificarea gazelor conform EN : 2006, Anexa A. Grupa de gaze B include grupa de gaze A. T4 = Temperatura maximă a suprafeţei este de 135 C conform EN : Gb Nivel de protecţie a echipamentului (IEC). X = Echipamentul este supus condiţiilor speciale pentru utilizarea în siguranţă. Condiţiile sunt menţionate în certificat şi în instrucţiunile de instalare şi operare. Ţările IEC (Australia şi altele) Ex d IIB T4 Gb Directive/ standard IEC şi IEC Cod Descriere Ex = Echipamentul se conformează standardului european armonizat. d = Protecţie antideflagrantă conform IEC : II = Corespunzător pentru utilizarea în medii potenţial explozibile (nu mine). B = Clasificarea gazelor conform IEC : 2006, Anexa A. Grupa de gaze B include grupa de gaze A. T4 = Temperatura maximă a suprafeţei este 135 C conform IEC : IP68 = Clasa de protecţie conform cu IEC X Echipamentul este supus condiţiilor speciale pentru utilizarea în siguranţă. Condiţiile sunt menţionate în certificat şi în instrucţiunile de instalare şi exploatare. 27

28 Descrierea produsului Schema electrică PE L N PE L1 L2 L3 PE PE T2 T1 T3 T2 T1 T C 150 C TM C 150 C Fig. 16 Schema electrică pentru pompe monofazate SEG Fig. 18 Schema electrică pentru pompe trifazate SEG TM TM TM Fig. 17 Schema electrică pentru pompe monofazate SEG AUTO ADAPT Fig. 19 Schema electrică pentru pompe trifazate SEG AUTO ADAPT 28

29 Curbe de funcţionare Cum să interpretaţi curbele de funcţionare Curbele descrise în paginile următoare se aplică atât la pompele cât şi la versiunile anti-ex. SEG Pagina SEG (E).(Ex) SEG (E).(Ex).2.501/B/C 32 SEG (E).(Ex) SEG (E).(Ex).2.501/B/C 34 SEG (E).Ex.2.501/B/C 35 SEG (E).(Ex).2.501/B/C 37 SEG (E).(Ex).2.501/B/C 39 SEG (E).(Ex).2.501/B/C 41 Înălţimea de pompare totală a pompei H = H total Curba Q/H Tipul pompei P2 [kw] H [m] SEG Hz ISO 9906 Annex A P1 Eta [%] Curbele de putere indică puterea de intrare (P 1 ) şi puterea de ieşire (P 2 ) a pompei descrise P Curbe Eta 1 şi Eta 2 pentru pompă individuală Eta 2 Eta 1 QH Q [l/s] DN v [m/s] 0 TM

30 Curbe de funcţionare Condiţiile curbelor Indicaţiile de mai jos se aplică curbelor de la paginile 31 la 41. Toleranţe conform ISO 9906, Anexa A. Curbele indică performanţa pompei cu rotor de diferite dimensiuni la turaţia nominală. Curbele se aplică la pomparea apei fără aer la o temperatura de +20 C şi o vâscozitate cinematică de 1 mm 2 /s (1 cst). Curbele Eta indiică eficienţa pompei pentru diferite dimensiuni de rotor. Curbele NPSH indică valorile medii măsurate în aceleaşi condiţii ca şi curbele de performanţă. Când se dimensionează pompa, adăugaţi o marjă de siguranţă de cel puţin 0,5 m. În cazul unor densităţi altele decât 1000 kg/m 3, presiunea de refulare este proporţională cu densitatea. Când se pompează lichide cu o densitate mai mare decât 1000 kg/m 3, trebuie utilizate motoare cu o putere corespunzător mai mare. Calculul înălţimii de pompare totale Înălţimea totală de pompare se compune din diferenţa de cotă între punctele de măsură + înălţimea statică + înălţimea dinamică. H total = H geo + H stat + H dyn H geo : H stat : H dyn : Diferenţă de cotă între puncte de măsură. Înălţime de pompare diferenţială la pompă. Valori calculate pe baza vitezei lichidului pompat pe aspiraţia şi refularea pompei. Teste parametri Punctul de funcţionare cerut pentru fiecare pompă este testat conform cu ISO 9906, Anexa A, şi fără certificare. În cazul pompelor comandate pe baza diametrului rotorului (fără punct de lucru cerut), pompa va fi testată la un punct de lucru care este 2/3 din debitul maxim de la curba de performanţă publicată, care e raportată la diametrul rotorului comandat (conform ISO 9906, Anexa A). Dacă clientul cere fie mai multe puncte pe curbă pentru a fi verificate fie anumite performanţe minime sau certificate, trebuie făcute măsurători individuale şi trebuie comandat un certificat. Certificate Certificatele trebuie să fie confirmate pentru fiecare comandă şi sunt disponibile la cerere. Vezi secţiunea Lista variantelor la pagina 12. Test de funcţionare Este posibil ca clientul să asiste la procedura de testare conform ISO Testul de funcţionare nu este un certificat şi nu ţine loc de un certificat scris de la Grundfos. Testul de funcţionare în sine este doar o garanţie că totul s-a desfăşurat aşa cum a fost prevăzut în procedura de testare. Dacă clientul doreşte să asiste la testul de performanţă al pompei, trebuie să specifice acest lucru în comandă. 30

31 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex) P2 [kw] H [m] SEG Hz ISO 9906 Annex A P1 Eta [%] P Eta 2 Eta 1 QH DN Q [l/s] v [m/s] TM Caracteristici electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. V [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 1 x 230 1,4 0, DOL 5, ,94 0,98 0,99 0, Date pompă Tip rotor Semi-deschis Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 31

32 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex).2.50B/C P2 [kw] H [m] SEG Hz ISO 9906 Annex A P1 Eta [%] P Eta 2 Eta 1 QH DN Q [l/s] v [m/s] TM Date electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. [V] [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 1 x ,4 0, DOL 4, ,5 0,62 0,72 0, x ,4 0, DOL 2, ,5 0,62 0,72 0, Date pompă Tip rotor Semi-deschis Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 32

33 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex) P2 [kw] H [m] QH SEG Hz ISO 9906 Annex A P Eta [%] P Eta Eta DN Q [l/s] v [m/s] TM Caracteristici electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. [V] [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 1 x 230 1,8 1, DOL 8, ,97 0,99 0,99 0, Date pompă Tip rotor Semi-deschis Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 33

34 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906 Annex A P Eta [%] P Eta Eta DN Q [l/s] v [m/s] TM Caracteristici electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. [V] [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,8 1, DOL 5, ,58 0,73 0,81 0, x ,8 1, DOL 3, ,58 0,73 0,81 0, Date pompă Tip rotor Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Semi-deschis Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 34

35 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906 Annex A P1 Eta [%] P2 Eta Eta DN Q [l/s] v [m/s] TM Caracteristici electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. [V] [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,3 1, DOL 6, ,66 0,79 0,87 0, x ,3 1, DOL 3, ,66 0,79 0,87 0, Date pompă Tip rotor Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Semi-deschis Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 35

36 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex).2.50B/C P2 [kw] 8 7 H [m] QH SEG Hz ISO 9906 Annex A Eta [%] Eta Eta 1 P1 P DN Q [l/s] v [m/s] TM Caracteristici electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. [V] [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,7 2, DOL 10, ,68 0,81 0,87 0, x ,7 2, DOL 6, ,68 0,81 0,87 0, Date pompă Tip rotor Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Semi-deschis Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 36

37 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex).2.50B/C P2 [kw] 8 7 H [m] QH SEG Hz ISO 9906 Annex A Eta [%] Eta Eta 1 P P DN Q [l/s] v [m/s] TM Caracteristici electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. [V] [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,9 3, DOL 10, ,71 0,81 0,86 0, x ,9 3, DOL 6, ,71 0,81 0,86 0,01 33 Date pompă Tip rotor Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Semi-deschis Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 37

38 Curbe caracteristice/ Date tehnice Curbe de performanţă, SEG (E).(Ex).2.50B/C P2 [kw] H [m] QH SEG Hz ISO 9906 Annex A Eta [%] Eta Eta 1 P P DN Q [l/s] v [m/s] TM Caracteristici electrice Tensiune P1 P2 Metoda I Număr N I pornire η motor [%] Moment Moment de Cos φ de poli min -1 de de inerţie răsucire M max. [V] [kw] [kw] pornire [A] [A] 1/2 3/4 1/1 1/2 3/4 1/1 [kgm 2 ] [Nm] 3 x ,2 4, DOL 14, ,81 0,89 0,92 0, x ,2 4, DOL 8, ,81 0,89 0,92 0, Date pompă Tip rotor Dimensiune max. particule solide Număr max. de porniri pe oră Adâncime maximă de instalare Clasa de protecţie Clasa de izolare Temperatura maximă a lichidului [mm] [m] [ C] Semi-deschis Sistem tocător IP68 F ph Clasa ex EEX d IIB T4 Clasa I Zona II 38

39 Dimensiuni Pompe SEG TM TM Fig. 20 Instalare suspendată pe autocuplaj hookup Fig. 21 Instalare pe autocuplaj Putere [kw] A B C D DN2 E F G1 H I M N O V1 Y2 Z3 Z4 Z6 Z6a Z7 Z9 0,9, 1,2 şi DN ,5 min , DN ,1 şi 4, DN Putere [kw] Z10a Z11 Z12a Z15 Z16 Z18 Z19 ZDN1 0,9, 1,2 şi 1,5 3/4" - 1" Rp 1 1 /2 2, Rp 1 1/2 3,1 şi 4, Rp 1 1/2 39

40 Dimensiuni Pompe SEG AUTO ADAPT TM TM Fig. 22 Instalare suspendată pe autocuplaj hookup Fig. 23 Instalare pe autocuplaj Putere [kw] A B C D DN2 E F G1 H I M N O V1 Y2 Z3 Z4 Z6 Z6a Z7 Z9 0,9, 1,2 şi DN ,5 min , DN ,1 şi 4, DN Putere [kw] Z10a Z11 Z12a Z15 Z16 Z18 Z19 ZDN1 0,9, 1,2 şi 1,5 3/4" - 1" Rp 1 1/2 2, Rp 1 1/2 3,1 şi 4, Rp 1 1/2 40

41 Dimensiuni Pompe SEG TM TM Fig. 24 Instalare submersibilă independentă Fig. 25 Instalare de sine stătătoare cu extensii picior Putere [kw] A B C D DN2 E F G1 H I M N O V1 Y2 Z3 Z4 Z6 Z6a Z7 Z9 0,9, 1,2 şi DN ,5 min , DN ,1 şi 4, DN Putere [kw] Z10a Z11 Z12a Z15 Z16 Z18 Z19 ZDN1 0,9, 1,2 şi 1,5 3/4" - 1" Rp 1 1/2 2, Rp 1 1/2 3,1 şi 4, Rp 1 1/2 41

42 Dimensiuni Pompe SEG AUTO ADAPT TM Fig. 26 Instalare de sine stătătoare cu sau fără extensii picior Putere [kw] A B C D DN2 E F G1 H I M N O V1 Y2 Z3 Z4 Z6 Z6a Z7 Z9 0,9, 1,2 şi DN ,5 min , DN ,1 şi 4, DN Putere [kw] Z10a Z11 Z12a Z15 Z16 Z18 Z19 ZDN1 0,9, 1,2 şi 1,5 3/4" - 1" Rp 1 1/2 2, Rp 1 1/2 3,1 şi 4, Rp 1 1/2 42

43 Accessorii Sisteme instalare pentru pompe No Produs Descriere Dimensiuni Cod produs 1 TM Lanţ de ridicare cu cataramă. Cu certificate. Oţel galvanizat. 3 m m m TM Sistem autocuplaj complet, suport bară de ghidaj superioară, şuruburi, piuliţe, garnituri, clamă ghidaj şi placă bază. Fontă. DN 40 / Rp 1 1/ Autocuplaj prin suspendare, placă de bază, contragreutate, şuruburi, piuliţe şi garnituri. Fontă. DN 40 / Rp 1 1/ TM Autocuplaj prin suspendare, placă de bază. Fontă. Rp / Rp TM Trei picioare pentru monatare pe carcasa pompei la pompele portabile

44 Accessorii Pompe SEG Controlere de nivel Grundfos oferă o gamă variată de controlere pentru supravegherea nivelurilor lichidelor în bazinul de colectare a apelor uzate, asigurând funcţionarea corectă şi protecţia pompelor. Game controlere: Controlere Dedicate, DC şi DCD cabinete de control Controlere de nivel LC şi LCD Cutie de control CU 100. DC, LC şi CU 100 sunt proiectate pentru instalaţii cu o singură pompă şi DCD, LCD pentru instalaţii cu două pompe. Controlere Dedicate Grundfos Dedicated Controls este un sistem de control care poate controla şi monitoriza una sau două pompe de apă uzată Grundfos şi un mixer sau o valvă de spălare. Dedicated Controls este folosit în instalaţii care necesită control avansat şi comunicaţii de date. Componentele principale ale sistemului Dedicated Controls: Unitate de control CU 361 Modul IO 351B (modul general I/O). Dedicated Controls este disponibil fie ca o componentă separată fie ca şi cabinet de control, DC şi DCD. Sistemul de cotrol poate fi operat de următoarele: flotoare un senzor de nivel un senzor de nivel şi flotoare de siguranţă. Cabinetul de control este disponibil pentru următoarele dimensiuni de pompe şi metode de pornire: pompe până la şi inclusiv 9 kw, pornire directă pompe până la şi inclusiv 30 kw, pornire steatriunghi pompe până la şi inclusiv 30 kw, soft starter. Unitatea de control şi modulele separate pot fi construite practic pentru orice dimensiune de sistem. Fig. 27 Cabinet de control Dedicated Controls GrA

45 Accessorii Cabinetele de control DC şi DCD pot fi prevăzute cu unităţi variate: Unitatea de control CU 361, care este "creierul" sistemului Dedicated Controls este montată în faţa cabinetului. CU 361 poate fi prevăzut cu unul din modulele de comunicaţie Grundfos CIM menţionate mai jos, în funcţie de nevoile de monitorizare sau sistemul SCADA: CIM 200 este un modul de comunicaţie folosit pentru protocolul Modbus RTU fieldbus. CIM 250 este un modul de comunicaţie folosit pentru comunicaţia GSM/GPRS. CIM 250 stabileşte comunicaţia între CU 361 şi sistemul SCADA, permiţând aplicaţiei să fie monitorizată şi controlată la distanţă. Acest modul oferă şi mesagerie SMS, de exemplu mesaje de stare şi de alarmă. CIM 270 este un modul de comunicaţie folosit pentru Grundfos Remote Management system (GRM). CIM 270 stabileşte comunicaţia între CU 361 şi GRM, permiţînd astfel aplicaţiei să fie monitorizată şi controlată la distanţă. Modulul IO 351B, care este un modul general I/O. IO 351B comunică cu CU 361 via GENIbus. Protecţia motor MP 204 (opţională), care furnizează multe valori de stare electrică, de exemplu tensiune, curent, putere, rezistenţa, izolare şi energie. MP 204 oferă o mai bună protecţie a pompei decât un dispozitiv convenţional de protecţie a motorului. CUE/VFD (opţional), care este fie un convertizor de frecvenţă variabilă Grundfos fie un convertizor de frecvenţă variabilă general, oferă de asemenea protecţie pompei şi un debit mai stabil prin conductele bazinului, astfel pompele sunt folosite optim şi consumul de energie este menţinut la minim. Pentru mai multe informaţii, vezi broşura de date sau instrucţiunile de instalare şi operare pentru Dedicated Controls on (WebCAPS). LC şi LCD Gamele de controlere de nivel Grundfos LC şi LCD cuprind trei serii cu un total de şase variante: LC şi LCD 107 funcţionează pe bază de clopote pneumatice LC şi LCD 108 funcţionează pe bază de flotoare LC şi LCD 110 funcţionează pe bază de electrozi. Toate controlerele sunt ideale pentru aplicaţii cu motoare până la 11 kw pentru pornire directă. LC şi LCD pot fi livrate şi cu un strater integrat stea-triunghi pentru aplicaţii cu motoare până la şi inclusiv 30 kw. Caracteristici şi avantaje Controlul unei pompe (LC) sau a două pompe (LCD). Funcţionare alternativă a două pompe (LCD). Test de funcţionare automat (previne blocarea etanşărilor în cazul unor perioade lungi de inactivitate). Protecţie la şoc hidraulic. Pornire cu întârziere după pană de curent. Resetare automată a alarmei, dacă este cerut. Repornire automată, dacă este cerut. Ieşiri alarmă ca NO şi NC. LCD 110 Fig. 28 LCD 110 pentru instalaţii cu două pompe. Când un modul SMS (opţional) este prevăzut la un controler LC sau LCD, acesta acţioneză ca un recorder pentru pompe şi când este programat (folosind un telefon mobil obişnuit cu facilitate de mesagerie tex), poate trimite mesaje text conţinând "high-level alarm", "general alarm", informaţii despre funcţionare şi numărul de porniri ale pompei. Modulul SMS este disponibil de asemenea cu baterie şi poate trimite mesaje text care vor informa despre penele de curent şi când alimentarea cu energie a fost reluată. Pentru mai multe informaţii, vezi broşura de date sau instrucţiunile de instalare şi operare pentru controlere LC şi LCD pe (WebCAPS). TM

46 Accessorii CU 100 Cutia de control CU 100 este proiectată pentru pornirea, funcţionarea şi protecţia pompelor mici de apă uzată. Cutia de control este disponibilă în mai multe variante şi poate fi folosită pentru: pompe monofazate (până la şi inclusiv 9A) pompe trifazate (până la şi inclusiv 5A) şi pornire/oprire prin flotor pornire/oprire manuală. În timpul funcţionării manuale, pompa este pornită şi oprită cu un flotor on/off. În timpul funcţionării automate, flotorul va porni şi va opri pompa. Pentru mai multe informaţii, vezi instrucţiunile de instalare şi operare pentru CU 100 pe (WebCAPS). TM Fig. 29 CU

47 Accessorii Pompe SEG AUTO ADAPT Unitate Grundfos CIU Unitatea Grundfos CIU (CIU = Unitate Interfaţă Comunicaţie) este utilizată ca o interfaţă de comunicaţie între un produs Grundfos şi o reţea principală. Unitatea CIU este folosită ca interfaţă pentru: Configurarea parametrilor pompei necesari pentru controlul de nivel al apei. Monitorizare online a valorilor din bazin şi ale pompei. Control manual al nivelului apei (pornire/opire forţată). Obţinerea datelor măsurate şi înregistrate care sunt importante pentru service-ul pompei şi optimizarea bazinului. Unitatea CIU este proiectată pentru a fi folosită cu pompele Grundfos SEG AUTO ADAPT. Comunicaţia poate fi stablită cu telecomanda Grundfos R100 sau folosind interfaţa de reţea principală a unităţii CIU. Unităţi CIU disponibile: Unitatea CIU 902 (fără modulul CIM) Unitatea CIU 202 Modbus Unitatea CIU 252 GSM/GPRS Unitatea CIU 272 GRM (Grundfos Remote Management). Unitatea CIU încorporează unul sau două module: Modul multifuncţional IO cu funcţionalitate I/O, IR interfaţă de comunicaţie şi comunicaţie cu linia de alimentare. Modul CIM 2XX (opţional). Pentru mai multe informaţii despre modulul CIM, vezi instrucţiunile de instalare şi funcţionare pentru modulul relevant CIM. Dacă un modul CIM este prevăzut la o unitate CIU, senzorii conectaţi la intrarea digitală a modulului IO pot fi monitorizaţi la distanţă de la un sistem SCADA localizat central. Telecomanda Grundfos R100 Telecomanda Grundfos R100 este proiectată pentru comunicaţia IR fără fir cu produsele Grundfos. R100 poate comunica cu pompele SEG AUTO ADAPT via o unitate CIU. R100 trebuie privit ca o unealtă obişnuită de service şi măsurare şi este proiectată pentru a rezista uzurii şi stressului folosirii zilnice. 47

48 Accessorii Nume DC DCD LC LCD CU 100 AUTO ADAPT CIU Aplicaţie O pompă Două pompe Agitator Baterie de rezervă Senzor de nivel Metoda de pornire Flotoare Electrozi 7) Clopote pneumatice 7) Senzor de presiune 3) 7) Senzor ultrasonic 7) Senzor de nivel analogic cu flotoare de siguranţă 7) 7) DOL (pornire directă) Pornire stea-triunghi Soft starter Funcţii principale Pornire şi oprire pompă (e) Comutare pompă Alarmă nivel ridicat Alarmă nivel lipsă apă Măsuratoare debit (calculat sau via senzor debit) Statistică pompă 4) Alarmă pe nivele de conflict Funcţii avansate Pornire şi oprire cu întârziere Senzor temperatură motor 4) Test de funcţionare/anti-blocare Golire zilnică (golirea puţului o dată pe zi) Intrare senzor apă-în-ulei Comunicaţie Mesagerie SMS 2) 2) 1) 1) 2) Comunicaţie SCADA (GSM/GPRS) 2) 2) 5) Interfaţă user Indicator nivel 6) Afişaj grafic 6) PC Tool WW Controls 1) Dacă este prevăzut un modul SMS. 2) Dacă un modul CIM 250 GSM/GPRS este prevăzut la CU ) Senzor de presiune încorporat şi senzor de mers în gol. 4) Încorporat, dar o unitate Grundfos CIU este necesară pentru accesul la date sau setarea parametrilor. 5) Opţiuni Modbus, GSM, GPRS, SMS şi GRM. 6) Când se foloseşte telecomanda Grundfos R100. 7) Intrări pentru senzori externi (NO sau NC). 48

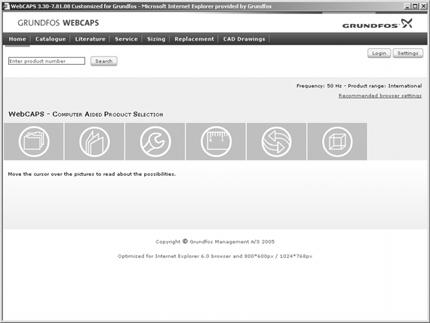

49 Documentaţie suplimentară de produs WebCAPS WebCAPS este Web-based Computer Aided Product Selection program adică un Program de Selectare a Produselor Asistat de Calculator disponibil pe WebCAPS conţine informaţii detaliate pentru mai mult de de produse Grundfos în peste 20 de limbi. În WebCAPS, toate informaţiile sunt împărţite în 6secţiuni: Catalog Documentaţie Service Dimensionare Înlocuire Desene CAD. Catalog Apăsând pe aplicaţii sau tipul de pompă, puteţi găsi în această secţiune: Date tehnice curbe (QH, Eta, P1, P2, etc) care pot fi adaptate la densitatea şi vâscozitatea lichidului pompat şi arată numărul de pompe în funcţiune poze de produs desene dimensionate Diagrame de conexiuni texte de cotaţii, etc. Documentaţie În această secţiune puteţi accesa ultimele documente referitoare la o anumită pompă, cum ar fi cataloage tehnice instrucţiuni de instalare şi operare documentaţie service cum ar fi kituri de service şi instrucţiuni de service ghiduri rapide broşuri de produs, etc. Service Această secţiune conţine un catalog service uşor de folosit interactiv. Aici puteţi găsi şi identifica piese din pompe Grundfos existente sau care nu se mai fabrică. Mai mult, această secţiune conţine filme de service care arată cum puteţi înlocui părţi de service. 49

50 0 1 Documentaţie suplimentară de produs Dimensionare Apăsând pe diferitele tipuri de aplicaţii sau exemple de instalări, această secţiune vă arată pas cu pas instrucţiuni simple cum să selectaţi cea mai eficientă şi potrivită pompă pentru instalaţia dumneavoastră. executaţi calculaţii avansate bazându-vă pe energia consumată, perioade de recuperare a investiţiei, costuri ale perioadei totale de funcţionare, etc. analizaţi pompa aleasă cu ajutorul programului încorporat de analiză a costului lifecycle determinaţi viteza debitului în aplicaţii de ape uzate, etc. Înlocuire În această secţiune veţi găsi un ghid pentru a putea selecta şi compara datele unei pompe instalate pentru a putea înlocui pompa cu o pompă mai eficientă Grundfos. Această secţiune conţine datele de înlocuire a unei game largi de pompe produse de alte firme decât Grundfos. Bazându-vă pe un ghid simplu pas cu pas, puteţi compara pompele Grundfos cu una deja instalată în aplicaţia dumneavoastră. După ce se specifică pompa instalată, ghidul vă arată numărul de pompe Grundfos cu care puteţi îmbunătăţi atât confortul cât şi eficienţa. Desene CAD În această secţiune este posibil să descărcaţi desene bidimensionale (2D) şi tri-dimensionale (3D) pentru majoritatea pompelor Grundfos. Următoarele formate sunt disponibile în WebCAPS: desene bi-dimensionate:.dxf, desene electrice.dwg, desene electrice. desene tri-dimensionate:.dwg, desene electrice (fără suprafeţe).stp, desene ale solidelor (cu suprafeţe).eprt, desene E. WinCAPS Fig. 30 WinCAPS CD-ROM WinCAPS este Windows-based Computer Aided Product Selection program adică un program de selecţie a produselor asistat de calculator ce conţine informaţii detaliate asupra mai mult de de produse Grundfos în mai mult de 20 de limbi internaţionale. Acest program conţine aceleaşi caracteristici şi funcţii ca şi WebCAPS, dar este varianta ideală dacă nu există conexiune la internet. WinCAPS este disponibil pe CD-ROM şi se reînnoieşte o dată pe an. Subiect supus modificărilor. 50
