1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ, ΔΙΑ ΒΙΟΥ ΜΑΘΗΣΗΣ ΚΑΙ ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΣΥΝΤΟΝΙΣΜΟΥ ΚΑΙ 3 ΕΦΑΡΜΟΓΗΣ ΔΡΑΣΕΩΝ ΣΤΟΥΣ ΤΟΜΕΙΣ ΤΗΣ ΕΡΕΥΝΑΣ ΤΗΣ ΤΕΧΝΟΛΟΓΙΚΗΣ ΑΝΑΠΤΥΞΗΣ ΚΑΙ ΤΗΣ ΚΑΙΝΟΤΟΜΙΑΣ (ΕΥΣΕΔ-ΕΤΑΚ) ΕΠΙΧΕΙΡΗΣΙΑΚΑ ΠΡΟΓΡΑΜΜΑΤΑ «ΑΝΤΑΓΩΝΙΣΤΙΚΟΤΗΤΑ & ΕΠΙΧΕΙΡΗΜΑΤΙΚΟΤΗΤΑ» ΚΑΙ ΠΕΡΙΦΕΡΕΙΩΝ ΣΕ ΜΕΤΑΒΑΣΗ ΕΘΝΙΚΟ ΣΤΡΑΤΗΓΙΚΟ ΠΛΑΙΣΙΟ ΑΝΑΦΟΡΑΣ ΕΣΠΑ ΔΡΑΣΗ ΕΘΝΙΚΗΣ ΕΜΒΕΛΕΙΑΣ «ΣΥΝΕΡΓΑΣΙΑ 2009» ΠΡΑΞΗ Ι:«Συνεργατικά έργα μικρής και μεσαίας κλίμακας» Τίτλος Έργου: Γεωθερμικές Αντλίες Θερμότητας Τεχνολογικής Αιχμής και Υψηλής Απόδοσης Ακρωνύμιο: «ΓΕΩΑΙΧΜΗ» Κωδικός Έργου : 09ΣΥΝ Παραδοτέο 3.9 (Π3.9): Έκθεση αποτελεσμάτων της λειτουργίας ενός από των έξι (6) πρωτοτύπων σε πραγματική εφαρμογή Υπεύθυνος Φορέας Παραδοτέου: ΤΕΙ Στερεάς Ελλάδας (ΤΕΙ Χαλκίδας)

2 ΠΕΡΙΛΗΨΗ Για την κάλυψη των αναγκών έρευνας του παρόντος έργου και με στόχο τη λειτουργία ενός από των έξι (6) πρωτοτύπων γεωθερμικών αντλιών θερμότητας που αναπτύχθηκαν στα πλαίσια του έργου σε πραγματική εφαρμογή, αναπτύχθηκε σύστημα εκμετάλλευσης της υπεδαφικής αβαθούς γεωθερμικής ενέργειας μέσω γεωθερμικού συστήματος κλειστού κυκλώματος κατακόρυφων γεωθερμικών εναλλακτών. Οι γεωτρήσεις έγιναν στη νότια πλευρά του Εργαστηρίου Ενεργειακών και Περιβαλλοντικών Ερευνών, ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ στα Ψαχνά Ευβοίας. Διανοίχθηκαν τρεις παραγωγικές γεωτρήσεις εντός των οποίων τοποθετήθηκαν κατακόρυφοι γεωθερμικοί εναλλάκτες (συνολικού μήκους 240m). Επίσης, έγιναν δύο κατακόρυφες μετρητικές γεωτρήσεις των 60m βάθους για την τοποθέτηση των μετρητών θερμοκρασίας. Στους γεωενναλλάκτες των παραγωγικών γεωτρήσεων τοποθετήθηκαν θερμόμετρα τρία ανά γεώτρηση με πιστοποίηση ακρίβειας και ψηφιακή απόκριση. Στις δύο μετρητικές γεωτρήσεις τοποθετήθηκαν μετρητικά θερμόμετρα σε βάθη 0, 2, 20, 40 & 60μ τα οποία συνδέθηκαν με ψηφιακή απόκριση μέσω μετρητικών διατάξεων σε αυτόματο καταγραφικό σύστημα που χρησιμοποιήθηκε για αυτό το σκοπό. Οι απολήξεις του συστήματος γεωεναλλακτών και τα καλώδια των θερμοστοιχείων καταλήγουν στον χώρο του εργαστηρίου και συνδέθηκαν μέσω διανομέων, συλλεκτών με την εργαστηριακή μετρητική διάταξη. Παράλληλα αναπτύχθηκε εγκατάσταση (Παραδοτέο Π3.8) στην οποία μετρήθηκε η απόδοση της Γεωθερμικής ΑΘ των 15kW η οποία συνδέθηκε με τη γεωθερμική εγκατάσταση. Στα αποτελέσματα που παρουσιάζονται σε αυτό το παραδοτέο περιλαμβάνεται γεωλογική τομή και ενδεικτικές μετρήσεις θερμοκρασίας (ημερήσιες, μέσες ημερήσιες και μέσες μηνιαίες) για διάφορα βάθη μέσα στις γεωτρήσεις και για τον αέρα και την επιφάνεια του εδάφους. Επίσης, παρουσιάζονται τα αποτελέσματα των μετρήσεων της Γεωθερμικής ΑΘ των 15kW τα οποία είναι σε συμφωνία με τις μετρήσεις που έγιναν στο Εργαστήριο Ενεργειακών και Περιβαλλοντικών Ερευνών του ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ. 2

3 ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΝΟΝΙΚΗΣ ΓΕΩΘΕΡΜΙΑΣ ΣΤΟ ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ Αβαθής Γεωθερμία της περιοχής Γενικά Γεωλογικά στοιχεία Γεωμορφολογικό καθεστώς Γεωλογικές Συνθήκες Τεκτονικές Συνθήκες Κατασκευή της γεωθερμικής εγκατάστασης Μετρητικές διατάξεις Διάνοιξη τάφρου ΑΠΟΤΕΛΕΣΜΑΤΑ Γεωλογική τομή Μετρήσεις θερμοκρασιών εδάφους Αποτελέσματα της λειτουργίας ενός από των έξι (6) πρωτοτύπων σε πραγματική εφαρμογή

4 1. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΝΟΝΙΚΗΣ ΓΕΩΘΕΡΜΙΑΣ ΣΤΟ ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ 1.1 Αβαθής Γεωθερμία της περιοχής Γενικά Για την ανάπτυξη του Γεωθερμικού συστήματος κλειστού κυκλώματος, αποτελούμενο από κατακόρυφους γεωθερμικούς εναλλάκτες απαιτήθηκαν τρεις (3) γεωτρήσεις εντός των οποίων τοποθετήθηκαν οι κατακόρυφοι γεωθερμικοί εναλλάκτες (συνολικού μήκους 240m). Παράλληλα με αυτούς έγιναν δύο (2) κατακόρυφες γεωτρήσεις των 60m βάθους για την τοποθέτηση των μετρητών θερμοκρασίας. Οι γεωτρήσεις έγιναν στην περιοχή που φαίνεται εμφανώς στην Εικόνα 1 στη νότια πλευρά του Εργαστηρίου Ενεργειακών και Περιβαλλοντικών Ερευνών, ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ στα Ψαχνά Ευβοίας. Εικόνα 1: Άποψη της περιοχής που έγιναν οι παραγωγικές και οι μετρητικές γεωτρήσεις. Το οικόπεδο στο οποίο κατασκευάσθηκε το σύστημα, βρίσκεται στα Ψαχνά Ευβοίας. Η περιοχή είναι αραιά δομημένη και απαρτίζεται κυρίως από μονοκατοικίες. Το οικόπεδο του ιδρύματος είναι ιδιαίτερα μεγάλο και στις θέσεις του έργου δεν υπάρχουν άλλα κτήρια σε απόσταση μικρότερη των 150μ. Στον Πίνακα 1 παρουσιάζονται τα κλιματικά δεδομένα της περιοχής με βάση στοιχεία του Μετεωρολογικού Σταθμού της Χαλκίδας. Οι ψυχρότεροι μήνες του χρόνου είναι οι χειμερινοί μήνες Δεκέμβριος μέχρι Φεβρουάριος ενώ οι θερμότεροι μήνες είναι ο 4

5 Ιούλιος και ο Αύγουστος. Η μέση σχετική υγρασία του μετεωρολογικού σταθμού της Χαλκίδος είναι 68 και ο μέσος αριθμός ημερών βροχής 85,1. Μέση Μηνιαία Θερμοκρασία Πίνακας 1: Κλιματικά Δεδομένα Περιοχής. Μέση Μέγιστη Μηνιαία Θερμοκρασία Μέση Ελάχιστη Μηνιαία Θερμοκρασία Μέση Σχετική Υγρασί α Βαθμοημέρες Θέρμανσης o C o C o C (%) ΙΑΝ 9,1 12,7 5,2 73,4 276 ΦΕΒ 9,1 12,4 5,1 71,8 249 ΜΑΡ 11,8 14,8 6,9 69,8 192 ΑΠΡ 16,1 18,6 9,9 63,5 57 ΜΑΙ 20,7 22,6 14,3 60,2 - ΙΟΥΝ 25,8 27,4 18,9 54,6 - ΙΟΥΛ 27,8 30,7 21,4 53,1 - ΑΥΓ 27,5 30,3 21,5 55,0 - ΣΕΠ 24,5 27,0 17,9 58,2 - ΟΚΤ 19,7 21,0 14,4 67,5 - ΝΟΕ 13,9 16,0 9,9 74,7 123 ΔΕΚ 10,5 13,9 6,6 75, Γεωλογικά στοιχεία Οι γεωλογικοί σχηματισμοί που δομούν την περιοχή μελέτης εντάσσονται στην Πελαγονική γεωτεκτονική ζώνη (Mountrakis et al. 1983). Η Κεντρική και Βόρεια Εύβοια δομείται, με εξαίρεση το Παλαιοζωικό κρυσταλλικό υπόβαθρό της κυρίως από γνεύσιους, από μη μεταμορφωμένους σχηματισμούς, οι οποίοι διακρίνονται σε: α) Νεοπαλαιοζωικοί σχηματισμοί, κυρίως από ψαμμίτες και φυλλίτες β) Κάτω- Μέσο- Τριαδικοί σχηματισμοί, από κλαστικά και βασικά εκρηξιγενή πετρώματα γ) Μέσο Τριαδικοί - Άνω Ιουρασικοί ασβεστόλιθοι και δολομίτες δ) Προανωκρητιδικό τεκτονικό κάλυμμα (Ηωελληνικό), το οποίο αναλύεται γενικά σε μία κατώτερη ενότητα από ηφαιστειοϊζηματογενείς σχηματισμούς και μία ανώτερη ενότητα, επωθημένη στην κατώτερη, από οφιολιθικούς σχηματισμούς στ) Μέσο- Άνω Κρητιδικοί επικλυσιγενείς σχηματισμοί, από ασβεστολίθους και ιζήματα φλύσχη (Γεωλογικοί χάρτες ΙΓΜΕ, Φυλ. Ψαχνά-Πήλιον, Λίμνη και Λάρυμνα 1:50000, Katsikatsos 1977, Katsikatsos et al. 1986). 5

6 1.1.3 Γεωμορφολογικό καθεστώς Γεωλογικές Συνθήκες Η ευρύτερη περιοχή χαρακτηρίζεται από ήπιο ανάγλυφο και από μικρούς λόφους στα ανατολικά. Τα υψόμετρα είναι μέχρι 164μ. Η ευρύτερη πεδινή περιοχή Ψαχνών αποτελείται από ποταμοχειμμάριες αποθέσεις του αλλουβιακού ριπιδίου του Μεσσάπιου ρέματος. Οι γεωλογικοί σχηματισμοί στην περιοχή ενδιαφέροντος από τους επιφανειακούς προς τους βαθύτερους είναι οι ακόλουθοι: Χερσαίοι σχηματισμοί: από ερυθρά λεπτομερή υλικά με διάσπαρτες κροκαλολατύπες, εναλλασσόμενα με κροκαλολατυποπαγή. Απαντώνται κυρίως σε μικρές εσωτερικές λεκάνες και συνοδεύονται από παλαιούς κώνους κορημάτων και παλαιά πλευρικά κορήματα. Επικλυσιγενείς ασβεστόλιθοι: διακρίνονται σε δύο τμήματα, στο Ανώτερο και Κατώτερο. Το Ανώτερο τμήμα αποτελείται από λεπτό- έως μεσοστρωματώδεις και μερικές φορές φυλλώδεις ασβεστόλιθους, πάχους από λίγα έως και 100 m, χρώματος τεφρόφαιου, τεφρού και κατά θέσεις υποπράσινου ή κοκκινωπού, με διαστρώσεις, κονδύλους και εκκρίματα πυριτόλιθων. Συχνά οι ασβεστόλιθοι του τμήματος αυτού βρίσκονται ασύμφωνα πάνω στους ασβεστόλιθους του Κατώτερου τμήματος, εικόνα 2 (χάρτης). Περιοχή έργου Εικόνα 2: Χάρτης περιοχής έργου Η ταξινόμηση της υδρολιθολογικής συμπεριφοράς των σχηματισμών που συγκροτούν την περιοχή ενδιαφέροντος, ως προς την κατηγορία του συντελεστή 6

7 υδροπερατότητας k έγινε κατά Καλλέργη (1999) ο οποίος συνδύασε προγενέστερα δεδομένα άλλων ερευνητών και παρουσιάζεται στον πίνακα που ακολουθεί: Πίνακας 2: Κατηγορίες Συντελεστών Υδροπερατότητας (Υδραυλικής Αγωγιμότητας) κατά Καλλέργη (1999) ΣΥΝΤΕΛΕΣΤΗΣ k ΧΑΡΑΚΤΗΡΙΣΜΟΣ (m/sec) 10-2 k ΠΟΛΥ ΥΨΗΛΗ 10-5 k<10-2 ΜΕΤΡΙΑ 10-8 k<10-5 ΧΑΜΗΛΗ k <10-8 ΠΟΛΥ ΧΑΜΗΛΗ k ΠΡΑΚΤΙΚΑ ΑΔΙΑΠΕΡΑΤΟΣ ΣΧΗΜΑΤΙΣΜΟΣ Τεκτονικές Συνθήκες Στην περιοχή του Κεντρικού Ευβοϊκού Κόλπου παρατηρούνται τρία κύρια συστήματα ρηγμάτων με διευθύνσεις Α - Δ, ΒΔ - ΝΑ και ΒΑ - ΝΔ. Στην ευρύτερη περιοχή της Χαλκίδας επικρατούν ρήγματα με διεύθυνση Α - Δ και ΔΒΔ - ΑΝΑ, τα οποία δημιούργησαν και το βύθισμα του Νότιου Ευβοϊκού. Σύμφωνα με τους Mettos et al. (1988), η μικροτεκτονική ανάλυση των ρηγμάτων που παρατηρούνται στην περιοχή, έδειξε ότι αυτή έχει υποστεί τις παρακάτω τεκτονικές φάσεις: Μία εφελκυστική φάση, ηλικίας Ανώτερου Μειόκαινου - Πλειόκαινου με διεύθυνση του άξονα εφελκυσμού ΒΑ - ΝΔ. Ένα συμπιεστικό επεισόδιο κατά τη διάρκεια του Κατώτερου Πλειόκαινου, με διεύθυνση ΒΑ - ΝΔ. Μία φάση εφελκυσμού από το Μέσο Πλειστόκαινο μέχρι σήμερα με διεύθυνση ΒΔ ΝΑ. 7

8 Εικόνα 3: Χάρτης με τα κυριότερα ρήγματα της κεντρικής Εύβοιας - ΒΑ Αττικής και τα επίκεντρα των σεισμών μεγέθους 4.0 ^Μ<6.0 (Λέκκας, 2002) Στην περιοχή ενδιαφέροντος τα τεκτονικά στοιχεία δεν είναι ορατά λόγω της κάλυψης τους από τα αλλουβιακά υλικά. 1.2 Κατασκευή της γεωθερμικής εγκατάστασης Για την προσκόμιση και αποκόμιση τόσο του απαιτούμενου μηχανικού εξοπλισμού (γεωτρύπανο, συμπιεστής αέρα, κάδοι ανακύκλωσης υλικών κλπ.) όσο και των υλικών κατασκευής (σωληνώσεις, αντλίες θερμότητας κλπ.), χρησιμοποιήθηκαν οι παρακείμενες οδοί. Όπως παρουσιάζεται και στο χάρτη που ακολουθεί, ως κύρια οδός προσπέλασης χρησιμοποιήθηκε η οδός που φαίνεται στην Εικόνα 4. Διανοίχθησαν τρεις παραγωγικές γεωτρήσεις και δυο μετρητικές γεωτρήσεις. Για τη διάνοιξη των γεωτρήσεων χρησιμοποιήθηκε περιστροφικό γεωτρύπανο με αερόσφυρα και αδαμαντοφόρο κοπτικό st/ct. Η ελάχιστη διάμετρος των γεωτρήσεων όπως παρουσιάζεται στη συνέχεια είναι 6 ½ και το μέσο βάθος γεωτρήσεων ανέρχεται στα 80m μετρούμενο από το σημείο εκκίνησης της διάτρησης. Στην περίπτωση που επιβάλλεται σταθεροποίηση των τοιχωμάτων της διάτρησης λόγω της φύσεως του εδάφους, χρησιμοποιήθηκε κατάλληλος διατρητικός πολτός (π.χ. μπετονίτης) ή έγινε διάτρηση με περιφραγματικό σωλήνα. 8

9 Εικόνα 4: Όδευση προς το ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ στα Ψαχνά Ευβοίας. Στον Πίνακα 3 παρουσιάζονται οι συντεταγμένες των γεωτρήσεων σε ΕΓΣΑ 87, καθώς και η χρήση τους στο ενεργειακό σύστημα κλειστού κυκλώματος. Πίνακας 3: Συντεταγμένες γεωτρήσεων σε ΕΓΣΑ 87. Γεώτρηση Συντεταγμένη Χ Συντεταγμένη Υ ΒΗ-01 (Borehole Γεώτρηση) ΒΗ-02 (Borehole Γεώτρηση) ΒΗ-03 (Borehole Γεώτρηση) μετρητικών μετρητικών Οι αποστάσεις των γεωτρήσεων πληρούν όλους του περιοριστικούς όρους του άρθρου 4 της απόφασης Δ9Β,Δ/Φ166/οικ13068/ΓΔΦΠ2488/ ΦΕΚ1249Β-24 Ιουνίου Επισημαίνεται ότι σε κάθε γεώτρηση περιέχονται δύο ζεύγη σωληνώσεων (Εικόνα 5). Στην 1η γεώτρηση τοποθετήθηκε κατακόρυφος εναλλάκτης θερμότητας Γης - νερού Τύπου διπλού U, από HDPΕ Φ28/32 E, βάθους γεώτρησης 80μ. Στην 2η γεώτρηση τοποθετήθηκε κατακόρυφος εναλλάκτης θερμότητας Γης - νερού Τύπου διπλού U, από Χαλκό υπενδεδυμένο με πλαστικό Φ25/27, βάθους γεώτρησης 80μ, 9

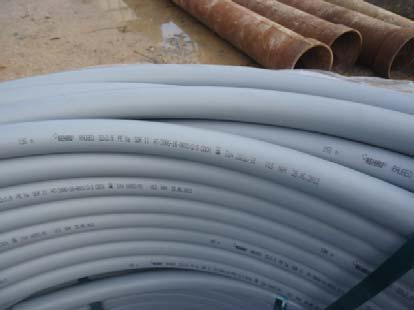

10 Στην 3η γεώτρηση τοποθετήθηκε κατακόρυφος εναλλάκτης θερμότητας Γης - νερού Τύπου διπλού U, από PEXa Φ25/31, βάθους γεώτρησης 80μ,). Εικόνα 5: Τοποθέτηση δύο ζευγών σωληνώσεων τύπου PEΧa. Εικόνα 6: Σωλήνας ακτινοδικτυωμένου πολυαιθυλενίου διπλού U τύπου PEΧa. Εικόνα 7: Σωλήνας διπλού U τύπου PE Φ32x2.9mm. Τα επιπλέον ειδικά εξαρτήματα του κάθε Γεωθερμικού εναλλάκτη περιλαμβάνουν: - Χαλύβδινο βαρίδιο 25 kg κυλινδρικού σχήματος διαμέτρου 80mm που τοποθετείται στη βάση των δύο ζευγών 2xU σωληνώσεων PE-Xa στο σημείο 10

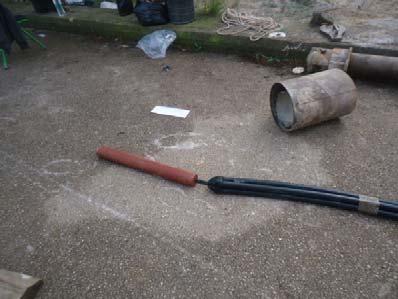

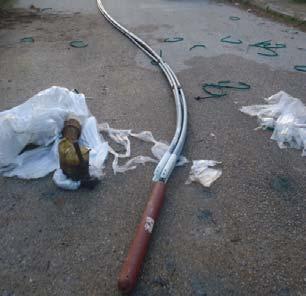

11 σύνδεσής τους και χρησιμεύει στην εύκολη εισαγωγή των σωληνώσεων μέσα στη γεώτρηση (Εικόνα 8). - Αποστάτες DIHA 10x32mm από πολυαιθυλένιο υψηλής πυκνότητας PE-100 τοποθετημένους ανά 5m σε όλο το μήκος των σωληνώσεων που χρησιμεύουν στην τοποθέτηση και συγκράτηση στη σωστή θέση των σωληνώσεων της γεώτρησης (Εικόνα 9). Εικόνα 8: Τοποθέτηση χαλύβδινου βαριδίου στους σωλήνες. Εικόνα 9: Εισαγωγή ζεύγους σωλήνων PE σε μία εκ των παραγωγικών γεωτρήσεων. Για το ένεμα που συμπλήρωσε το διάκενο στις γεωτρήσεις χρησιμοποιήθηκε άμμος και μίγμα 70% τσιμέντο και 30% μπετονίτης και πιο συγκεκριμένα: Τσιμέντο: ποζολανικό τσιμέντο της Lafarge Τύπος CEM IV/B (P-W) 32.5R) σε σακιά των 50kg. Μπετονίτης: σε πούδρα σε σακιά των 30kg. Για την πλήρωση από το βάθος και μετά που βρέθηκε νερό χρησιμοποιήθηκε άμμος. 11

12 Εικόνα 10: Πλήρωση με άμμο στις μετρητικές γεωτρήσεις. 1.3 Μετρητικές διατάξεις Διάνοιξη τάφρου Στους γεωενναλλάκτες των παραγωγικών γεωτρήσεων τοποθετήθηκαν θερμόμετρα (Θερμοζέυγη τύπου Τ, CLASS 1, τύπου αγωγού με μόνωση TEFLON-Braid διατομής 2x0,22mm, μήκους 80m, Θερμ. Λειτ ο C) τρία ανά γεώτρηση με πιστοποίηση ακρίβειας και ψηφιακή απόκριση. Στις 2 μετρητικές γεωτρήσεις (Διάμετρος διάτρησης 100μμ, βάθος διάτρησης 60μ) τοποθετήθηκαν μετρητικά θερμόμετρα σε βάθη 0, 2, 20, 40 & 60μ) τα οποία συνδέθηκαν με ψηφιακή απόκριση μέσω μετρητικών διατάξεων σε αυτόματο καταγραφικό σύστημα το οποίο περιγράφεται στη συνέχεια. Σε διάφορα σημεία του δικτύου τοποθετήθηκαν μετρητές παροχής (Περιοχή μέτρησης : 4-100lt/min, Σύνδεση : κοχλιωτή DN25, Έξοδος 4-20mA, Ενσωματωμένο καλώδιο, Μέγιστη θερμοκρασία λειτουργίας 90 ο C). Στους σωλήνες των παραγωγικών γεωτρήσεων τοποθετήθηκαν θερμοζεύγη τύπου Τ στην εσωτερική πλευρά. Η τοποθέτηση έγινε μέσω επιφανειακής επαφής με περιλαίμιο σύσφιξης (Εικόνα 11). Στις μετρητικές γεωτρήσεις τοποθετήθηκαν θερμοζεύγη τύπου Τ μέσω επιφανειακής επαφής σε σωλήνα. Τα μετρητικά συνδέθηκαν με σύστημα δειγματοληψίας: 1 Chassis 4 θέσεων με απόληξη για USB σύνδεση σε υπολογιστή, 4 Slot USB II, 2 Modules των 16 θερμοζευγών έκαστο NI 9213, 16 Thermocouple Input Module, 1 ΝΙ 9201 με 8 εισόδους των +/-10 V για εισαγωγή αισθητηρίων 8 Ch., +/-10 V, 500 ks/s τρόπος σύνδεσης screw terminal. 12

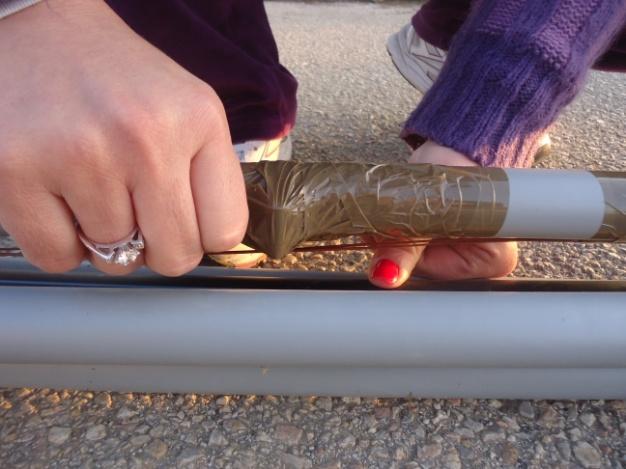

13 Εικόνα 11: Τοποθέτηση θερμοστοιχείων στους εναλλάκτες. Για την τοποθέτηση και σύνδεση των γεωθερμικών εναλλακτών καθώς και των μετρητικών διατάξεων και των συστημάτων εδαφικής συμπεριφοράς διανοίχθηκε κατάλληλο σκάμμα (τάφρος). Οι γεωεναλλάκτες και τα καλώδια των θερμομέτρων (θερμοζεύγη) όδευσαν σε τάφρο βάθους 1,0μ (Εικόνες 12,13) μέσα σε σωλήνα προστασίας (Τύπου παραλλήλων σωλήνων, από PE Φ70/80, σε βάθος τάφρου 1,00μ, μήκους περί τα 35μ). Παράλληλα με το σωλήνα προστασίας τοποθετήθηκε αγωγός 250μμ (Εικόνα 12) που διατρέχει όλο το μήκος της τάφρου και εισάγει αέρα από την μία άκρη και εξάγει αέρα από την άλλη με σημεία μέτρησης θερμοκρασίας αέρα. Κατά την όδευση του υπεδαφικού αγωγού αέρα (της τάφρου) ο οποίος κλείστηκε με εδαφικό υλικό τοποθετήθηκαν δύο θερμόμετρα. Στην τάφρο τοποθετήθηκαν 10 αισθητήρια θερμοκρασίας Αέρα και Περιβάλλοντος (PT100 3W, -30 ο C -> +80 ο C, 4-20mA). Τοποθετήθηκε οριζόντιος σωλήνας όδευσης καλωδίων αισθητήρων. Σωλήνας από PE Φ150/170, σε βάθος τάφρου 1,00μ, μήκους περί τα 25μ. Οι απολήξεις του συστήματος γεωεναλλακτών και τα καλώδια των θερμοστοιχείων καθώς και η έξοδος του αγωγού παράλληλου αερισμού καταλήγουν στον χώρο του εργαστηρίου και συνδέθηκαν μέσω διανομέων, συλλεκτών με την εργαστηριακή μετρητική διάταξη. Ο χώρος μετά την ολοκλήρωση των εργασιών παραδόθηκε καθαρός από υπολείμματα εργασιών και υλικών (Εικόνα 13). Οι σωληνώσεις συνδέονται απευθείας στους διανομείς/συλλέκτες προσαγωγής και επιστροφής των φρεατίων χωρίς να παρεμβάλλεται οποιαδήποτε σύνδεση. 13

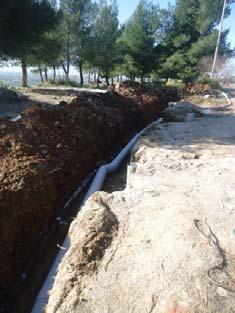

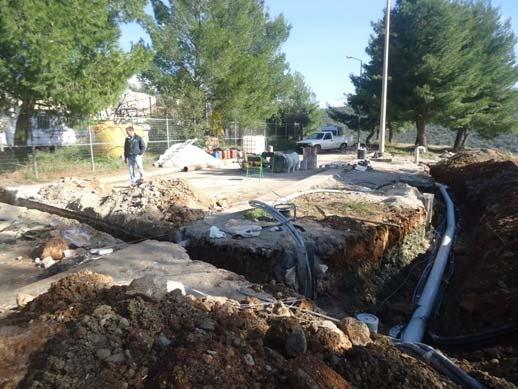

14 Εικόνα 12: Στάδια διάνοιξης τάφρου 14

15 Εικόνα 13: Κλείσιμο τάφρου Μετά την ολοκλήρωση των εργασιών ο ανάδοχος εξέδωσε βεβαίωση καλής εκτέλεσης των εργασιών, σε συμφωνία με τους όρους της προκήρυξης και με όλες τις σχετικές κείμενες διατάξεις και κανονισμούς. 15

16 2. ΑΠΟΤΕΛΕΣΜΑΤΑ 2.1 Γεωλογική τομή Στο Σχήμα 1 παρουσιάζεται τυπική γεωλογική τομή που παρείχε ο γεωτρυπανιστής για μία εκ των γεωτρήσεων. Συναντάται ασβεστόλιθος με μικροέγκοιλα πληρωμένα με άργιλο κατά θέσεις, ασβεστόλιθος εξαλοιωμένος με έγκοιλα (karsted limestone) και μικρού μεσαίου μεγέθους ρήγμα με κενό 3μ στο βάθος των 78μ. Επισημαίνεται ότι στα 42m βρέθηκε νερό. ΕΡΓΟ: Γεωθερμικές Αντλίες Θερμότητας Τεχνολογικής Αιχμής και Υψηλής Απόδοσης- ΓΕΩΑΙΧΜΗ και κωδικό αριθμό 09ΣΥΝ » ΓΕΩΤΡΗΣΗ : Γ2 ΧΡΟΝΟΣ ΕΚΤΕΛΕΣΗΣ : ΔΕΚΕΜΒΡΙΟΣ 2013 ΘΕΣΗ: ΥΨΟΜΕΤΡΟ :75 μ ΣΚΛΗΡΟ ΨΑΧΝΩΝ ΕΥΒΟΙΑΣ Βάθος 0 - Λιθολογική Τομή Τεχνικά στοιχεία 10 '' Υδροφόρα Υδρ. Σταθ. Υδρ/κά στοιχεία Παροχή ΠΑΡΑΤΗΡΗΣΕΙΣ Θερμόμετρα : Υλικο πλήρωσης εντός υδροφορίας (Αμμος): Υλικο πλήρωσης εκτός υδροφορίας (Τσιμεντένεμα): ΚΑΤΆ ΘΕΣΕΙΣ Σωλήνωση Γεωεναλλάκτη: 50- n% 35 πυκνότητα Σωλήνα ενέματος : 2138,99 λ 1.55W/mK 60- k 7.42*10^-7 m2/s cp 1.001KJ/KgrrK 10- n%. 30 πυκνότητα Κg/m3 λ Τοποθέτηση περιφραγματικής σωλήνωσης 8'' : 3 μ W/mK k Διάτρηση γεώτρησης 6 1/2'' : 8.19*10^-7m2/s 80 μ cp KJ/KgrK Σταθμη Γεώτρησης : 42 μ n% 10 πυκνότητα Κg/m3 λ 2.76W/mK 80- k cp 1.23*10^-6 m2/s 0.87 KJ/KgrK Σχήμα 1: Γεωλογική τομή μίας εκ των παραγωγικών γεωτρήσεων 16

17 Στον Πίνακα 4 δίνεται η ανάλυση του νερού που βρέθηκε εντός των γεωτρήσεων. ph (25 o C) Πίνακας 4: Ανάλυση νερού που βρέθηκε εντός των γεωτρήσεων. Παράμετρος ΕΚΘΕΣΗ ΔΟΚΙΜΩΝ Μονάδα μέτρησης ΔΙΚΤΥΟ Παραμετρι κή τιμή* μονάδες ph 7,29 6,5-9,5 Αγωγιμότητα (25 ο C) μs/cm Θολερότητα NTU 36 4 Χλωριούχα, Cl - mg/l Σκληρότητα ολική mg/l CaCO Νιτρικά, ΝΟ - 3 mg/l ΝΟ Νιτρώδη, ΝΟ -2 mg/l ΝΟ4 0,37 0,5 Φωσφόρος, P μg/l P 2 O 5 2, Coliforms CFU/100 ml - 0 E. Coli CFU /100 ml - 0 *σύμφωνα με την Οδηγία 98/83/ΕΚ για την "Ποιότητα του νερού ανθρώπινης κατανάλωσης". 2.2 Μετρήσεις θερμοκρασιών εδάφους Στα παρακάτω σχήματα παρουσιάζονται ενδεικτικά αποτελέσματα από τις μετρήσεις που ελήφθησαν για τις θερμοκρασίες του εδάφους εντός των γεωτρήσεων. Οι μετρήσεις αφορούν στην περίπτωση που δε λειτουργεί η Γ.Α.Θ. Η μηνιαία μεταβολή της θερμοκρασίας στα διάφορα σημεία μέτρησης εντός του εδάφους είναι αμελητέα σε αντίθεση με τη μεταβολή της θερμοκρασίας της επιφάνειας του εδάφους που ακολουθεί τη μεταβολή της θερμοκρασίας περιβάλλοντος (Πίνακας 5). Στη μετρητική 2 η θερμοκρασία στα 2m ακολουθεί τη μεταβολή του περιβάλλοντος. Η θερμοκρασία στα 20, 50 και 60m στις παραγωγικές γεωτρήσεις είναι σταθερή (Πίνακες 7,8,9). Πίνακας 5: Μεταβολή της μέσης ημερήσιας τιμής της θερμοκρασίας για διάφορα βάθη στη μετρητική γεώτρηση 1. Μετρητική 1 στα 2 m Μετρητική 1 στα 20 m Μετρητική 1 στα 40 m Μετρητική 1 στα 60 m Μετρητική 1, θερμοκρασία αέρα Μετρητική 1, θερμοκρασία εδάφους 29/3/ ,72 18,40 17,25 16,52 16,05 15,49 23/4/ ,71 18,46 17,24 16,53 18,07 17,19 17

18 29/5/ ,66 18,36 17,17 16,47 25,76 24,81 22/6/ ,65 18,32 17,15 16,46 27,65 27,00 Πίνακας 6: Μεταβολή της μέσης ημερήσιας τιμής της θερμοκρασίας για διάφορα βάθη στη μετρητική γεώτρηση 2. Μετρητική 2 στα 2 m Μετρητική 2 στα 20m Μετρητική 2 στα 40m Μετρητική 2 στα 60 m Μετρητική 2, θερμοκρασία αέρα Μετρητική 2, θερμοκρασία εδάφους 29/3/ ,43 18,61 17,52 16,81 15,82 16,05 23/4/ ,16 18,64 17,53 17,17 18,04 18,28 29/5/ ,50 18,59 17,47 18,23 25,98 26,61 22/6/ ,94 18,57 17,45 19,36 27,15 28,28 Πίνακας 7: Μεταβολή της μέσης ημερήσιας τιμής της θερμοκρασίας για διάφορα βάθη στη παραγωγική γεώτρηση 1. Παραγωγικής Γεώτρησης 1 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 1 29/3/ ,97 17,22 23/4/ ,02 17,20 29/5/ ,95 17,06 22/6/ ,94 17,08 Πίνακας 8: Μεταβολή της μέσης ημερήσιας τιμής της θερμοκρασίας για διάφορα βάθη στη παραγωγική γεώτρηση 2. Παραγωγικής Γεώτρησης 2 Μέτρηση στα 60m της Παραγωγικής Γεώτρησης 2 29/3/ ,96 16,71 23/4/ ,98 16,82 29/5/ ,85 16,76 22/6/ ,82 16,76 Πίνακας 9: Μεταβολή της μέσης ημερήσιας τιμής της θερμοκρασίας για διάφορα βάθη στη παραγωγική γεώτρηση 3. Παραγωγικής Γεώτρησης 3 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 3 29/3/ ,52 16,82 23/4/ ,56 16,89 29/5/ ,42 16,58 22/6/ ,39 16,58 Στα Σχήματα 2-6 παρουσιάζεται η ενδεικτική μέση μηνιαία μεταβολή της θερμοκρασίας για διάφορα βάθη στις μετρητικές και παραγωγικές γεωτρήσεις για το 18

19 διάστημα Μάρτιο 2014 μέχρι Ιούνιο Επίσης, στα ίδια σχήματα φαίνεται η αντίστοιχη μεταβολή της θερμοκρασίας του αέρα και της θερμοκρασίας στην επιφάνεια του εδάφους. Στα Σχήματα 7-18 παρουσιάζεται η ενδεικτική ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στις παραγωγικές γεωτρήσεις για το διάστημα Μάρτιο 2014 μέχρι Ιούνιο Ανάλογα συμπεράσματα με αυτά που αναφέρθηκαν προηγουμένως παρατηρούνται και στα σχήματα. 26,00 24,00 Μέσες Μηνιαίες Τιμές της Μετρητικής 1 25,62 25,26 22,00 21,98 21,36 20,00 18,43 18,44 18,43 18,42 17,64 17,24 17,24 17,15 17,20 17,17 16,82 16,51 16,71 16,53 16,66 16,68 16,47 16,00 15,61 14,95 14,00 Φεβ 14 Μαρ 14 Μαρ 14 Απρ 14 Μαϊ 14 Μαϊ 14 Ιουν 14 Μήνας Μετρητική 1 στα 2 m Μετρητική 1 στα 20 m Μετρητική 1 στα 40 m Μετρητική 1 στα 60 m Μετρητική 1, θερμοκρασία αέρα Μετρητική 1, θερμοκρασία εδάφους Σχήμα 2: Μεταβολή της μέσης μηνιαίας τιμής της θερμοκρασίας για διάφορα βάθη στη μετρητική γεώτρηση 1 Μέσες Μηνιαίες Τιμές της Μετρητικής 2 25,00 ) C (ο ία σ α κ ρ ο μ ε ρ Θ 23,00 21,00 23,92 19,93 18,61 18,64 18,60 18,88 18,57 17,53 17,53 17,72 17,49 17,11 16,83 16,92 17,46 15,48 15,00 Φεβ 14 Μαρ 14 Μαρ 14 Απρ 14 Μαϊ 14 Μαϊ 14 Ιουν 14 Μήνας Μετρητική 2 στα 2 m Μετρητική 2 στα 20m Μετρητική 2 στα 40m Μετρητική 2 στα 60 m Μετρητική 2, θερμοκρασία αέρα Μετρητική 2, θερμοκρασία εδάφους Σχήμα 3: Μεταβολή της μέσης μηνιαίας τιμής της θερμοκρασίας για διάφορα βάθη στη μετρητική γεώτρηση 2 19

20 19,50 Μέσες Μηνιαίες Τιμές της Παραγωγικής Γεώτρησης 1 18,95 18,99 18,96 18,94 Θερμοκρασία (οc) 17,20 17,19 Παραγωγικής Γεώτρησης 1 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 1 17,09 17,07 Φεβ 14 Μαρ 14 Μαρ 14 Απρ 14 Μαϊ 14 Μαϊ 14 Ιουν 14 Μήνας Σχήμα 4: Μεταβολή της μέσης μηνιαίας τιμής της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 1 19,50 Μέσες Μηνιαίες Τιμές της Παραγωγικής Γεώτρησης 2 18,94 18,96 18,89 18,84 Θερμοκρασία (οc) Παραγωγικής Γεώτρησης 2 Μέτρηση στα 60m της Παραγωγικής Γεώτρησης 2 16,68 16,81 16,77 16,77 Φεβ 14 Μαρ 14 Μαρ 14 Απρ 14 Μαϊ 14 Μαϊ 14 Ιουν 14 Μήνας Σχήμα 5: Μεταβολή της μέσης μηνιαίας τιμής της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 2 Μέσες Μηνιαίες Τιμές της Παραγωγικής Γεώτρησης 3 18,54 18,48 18,41 Θερμοκρασία (οc) 16,78 16,80 Παραγωγικής Γεώτρησης 3 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 3 16,67 16,62 Φεβ 14 Μαρ 14 Μαρ 14 Απρ 14 Μαϊ 14 Μαϊ 14 Ιουν 14 Μήνας Σχήμα 6: Μεταβολή της μέσης μηνιαίας τιμής της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 3 20

21 Μετρήσεις της Παραγωγικής Γεώτρησης 1 στις 23/3/ ,50 Παραγωγικής Γεώτρησης 1 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 1 22/3/14 19:12 23/3/14 0:00 23/3/14 4:48 23/3/14 9:36 23/3/14 14:24 23/3/14 19:12 24/3/14 0:00 Ημερομηνία Σχήμα 7: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 1 για ενδεικτική ημέρα του Μαρτίου ,50 Μετρήσεις της Παραγωγικής Γεώτρησης 2 στις 23/3/2014 Παραγωγικής Γεώτρησης 2 Μέτρηση στα 60m της Παραγωγικής Γεώτρησης 2 16,00 22/3/14 19:12 23/3/14 0:00 23/3/14 4:48 23/3/14 9:36 23/3/14 14:24 23/3/14 19:12 24/3/14 0:00 Ημερομηνία Σχήμα 8: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 2 για ενδεικτική ημέρα του Μαρτίου 2014 Μετρήσεις της Παραγωγικής Γεώτρησης 3 στις 23/3/2014 Παραγωγικής Γεώτρησης 3 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 3 22/3/14 19:12 23/3/14 0:00 23/3/14 4:48 23/3/14 9:36 23/3/14 14:24 23/3/14 19:12 24/3/14 0:00 Ημερομηνία Σχήμα 9: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 3 για ενδεικτική ημέρα του Μαρτίου

22 Μετρήσεις της Παραγωγικής Γεώτρησης 1 στις 23/4/ ,50 Παραγωγικής Γεώτρησης 1 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 1 22/4/14 19:12 23/4/14 0:00 23/4/14 4:48 23/4/14 9:36 23/4/14 14:24 23/4/14 19:12 24/4/14 0:00 Ημερομηνία 19,50 Σχήμα 10: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 1 για ενδεικτική ημέρα του Απριλίου 2014 Μετρήσεις της Παραγωγικής Γεώτρησης 2 στις 23/4/2014 Παραγωγικής Γεώτρησης 2 Μέτρηση στα 60m της Παραγωγικής Γεώτρησης 2 22/4/14 19:12 23/4/14 0:00 23/4/14 4:48 23/4/14 9:36 23/4/14 14:24 23/4/14 19:12 24/4/14 0:00 Ημερομηνία Σχήμα 11: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 2 για ενδεικτική ημέρα του Απριλίου 2014 Μετρήσεις της Παραγωγικής Γεώτρησης 3 στις 23/4/ ,50 Παραγωγικής Γεώτρησης 3 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 3 22/4/14 19:12 23/4/14 0:00 23/4/14 4:48 23/4/14 9:36 23/4/14 14:24 23/4/14 19:12 24/4/14 0:00 Ημερομηνία Σχήμα 12: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 3 για ενδεικτική ημέρα του Απριλίου

23 Μετρήσεις της Παραγωγικής Γεώτρησης 1 στις 29/5/ ,50 Παραγωγικής Γεώτρησης 1 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 1 29/5/14 13:26 29/5/14 15:21 29/5/14 17:16 29/5/14 19:12 29/5/14 21:07 29/5/14 23:02 30/5/14 0:57 Ημερομηνία Σχήμα 13: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 1 για ενδεικτική ημέρα του Μαΐου 2014 Μετρήσεις της Παραγωγικής Γεώτρησης 2 στις 29/5/2014 Παραγωγικής Γεώτρησης 2 Μέτρηση στα 60m της Παραγωγικής Γεώτρησης 2 29/5/14 13:26 29/5/14 15:21 29/5/14 17:16 29/5/14 19:12 29/5/14 21:07 29/5/14 23:02 30/5/14 0:57 Ημερομηνία Σχήμα 14: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 2 για ενδεικτική ημέρα του Μαΐου 2014 Μετρήσεις της Παραγωγικής Γεώτρησης 3 στις 29/5/2014 Παραγωγικής Γεώτρησης 3 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 3 16,00 29/5/14 13:26 29/5/14 15:21 29/5/14 17:16 29/5/14 19:12 29/5/14 21:07 29/5/14 23:02 30/5/14 0:57 Ημερομηνία Σχήμα 15: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 3 για ενδεικτική ημέρα του Μαΐου

24 19,50 Μετρήσεις της Παραγωγικής Γεώτρησης 1 στις 22/6/2014 Παραγωγικής Γεώτρησης 1 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 1 21/6/14 20:24 22/6/14 0:00 22/6/14 3:36 22/6/14 7:12 22/6/14 10:48 22/6/14 14:24 22/6/14 18:00 22/6/14 21:36 23/6/14 1:12 Ημερομηνία Σχήμα 16: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 1 για ενδεικτική ημέρα του Ιουνίου 2014 Μετρήσεις της Παραγωγικής Γεώτρησης 2 στις 22/6/2014 Παραγωγικής Γεώτρησης 2 Μέτρηση στα 60m της Παραγωγικής Γεώτρησης 2 21/6/14 20:24 22/6/14 0:00 22/6/14 3:36 22/6/14 7:12 22/6/14 10:48 22/6/14 14:24 22/6/14 18:00 22/6/14 21:36 23/6/14 1:12 Ημερομηνία Σχήμα 17: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 2 για ενδεικτική ημέρα του Ιουνίου 2014 Μετρήσεις της Παραγωγικής Γεώτρησης 3 στις 22/6/2014 Παραγωγικής Γεώτρησης 3 Μέτρηση στα 50m της Παραγωγικής Γεώτρησης 3 16,00 21/6/14 20:24 22/6/14 0:00 22/6/14 3:36 22/6/14 7:12 22/6/14 10:48 22/6/14 14:24 22/6/14 18:00 22/6/14 21:36 23/6/14 1:12 Ημερομηνία Σχήμα 18: Ημερήσια μεταβολή της θερμοκρασίας για διάφορα βάθη στην παραγωγική γεώτρηση 3 για ενδεικτική ημέρα του Ιουνίου

25 2.3 Αποτελέσματα της λειτουργίας ενός από των έξι (6) πρωτοτύπων σε πραγματική εφαρμογή Στον Πίνακα 10 παρουσιάζονται αποτελέσματα από της λειτουργία της Γ.Α.Θ. των 15kW κατά τη σύνδεση της με τη γεωθερμική εγκατάσταση. Η διάταξη που χρησιμοποιήθηκε και αναπτύχθηκε για αυτό το σκοπό παρουσιάσθηκε αναλυτικά στο παραδοτέο 3.8. Πίνακας 10: Αποτελέσματα λειτουργίας Γ.Α.Θ. ΘΕΡΜΑΝΣΗ στον GSHE - Συνθήκες ΕΝΔΟΔΑΠΕΔΙΟ Τin evap,=10 ο C - Tout evap,= 7 ο C Tin cond,= 30 ο C - Tout cond,= 35 ο C 1 2 Παροχή κυκλώματος εδάφους, kg/s 1,206 1,20489 Θερμική ισχύς κυκλώματος εδάφους, W th 17,2 18,7 Θερμοκρασία εξόδου από το έδαφος, o C 13,5 13,7 Θερμοκρασία εισόδου στο έδαφος, o C 10,1 10 Παροχή κυκλώματος κτηρίου, kg/s 0,908 0,909 Θερμική ισχύς κυκλώματος κτηρίου, Wth 20,52 21,87 Θερμοκρασία εισόδου στο κτήριο, oc Θερμοκρασία εξόδου από το κτήριο, oc 29,6 29,26 Πίεση εισόδου συμπυκνωτή, bar 23,6 23,1 Πίεση εξόδου συμπυκνωτή, bar Πίεση εισόδου ατμοποιητή, bar 7,9 8 Πίεση εξόδου ατμοποιητή, bar Θερμοκρασία εισόδου συμπυκνωτή, o C 59,7 55 Θερμοκρασία εξόδου συμπυκνωτή, o C 27,4 27,5 Θερμοκρασία εισόδου ατμοποιητή, o C 3,7 3,75 Θερμοκρασία εξόδου ατμοποιητή, oc 6,2 5,5 Ηλεκτρική ισχύς συμπιεστή, kwe 3,5 3,5 Αντλίας θερμότητας 5,864 6,248 25
