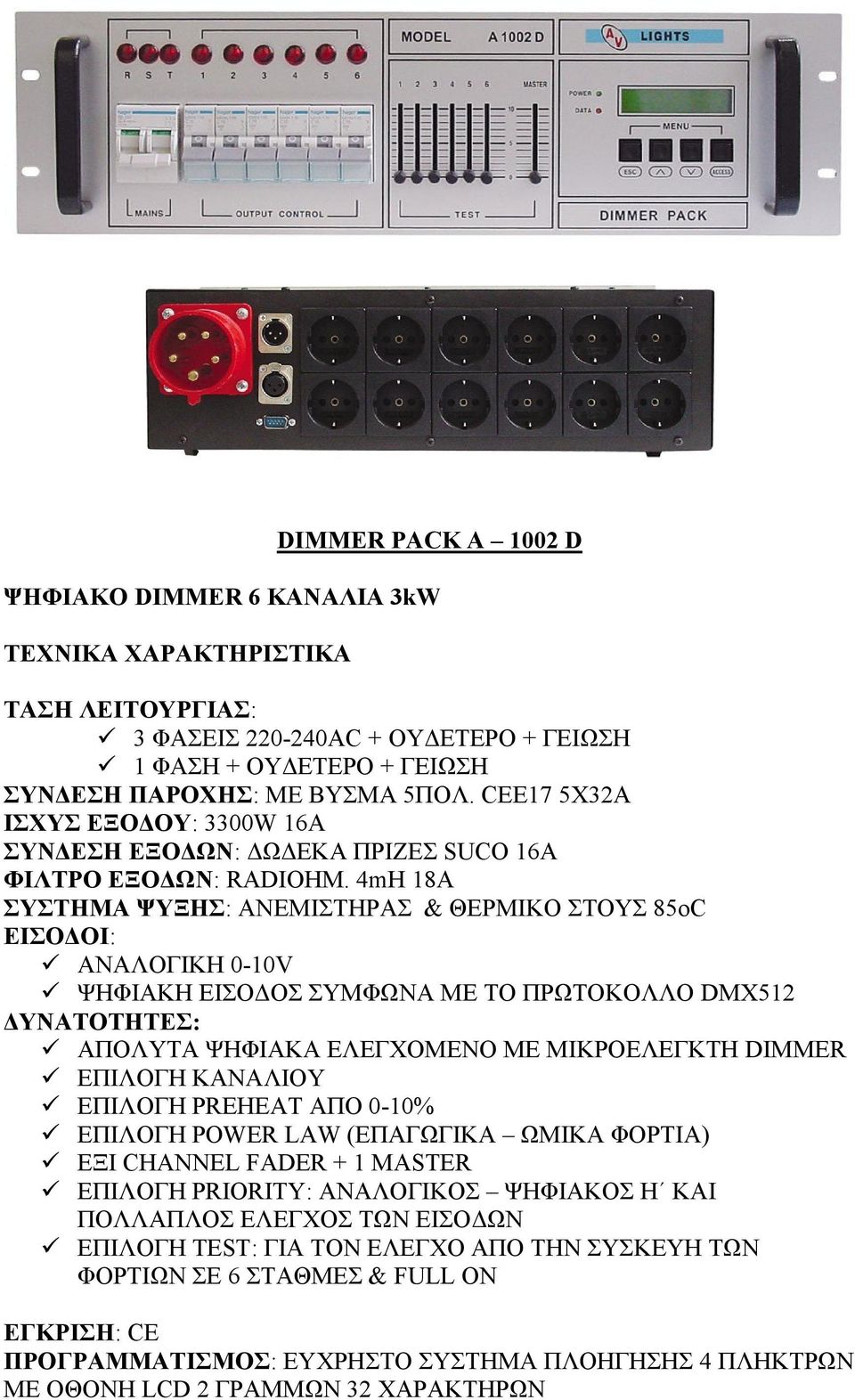

1 DIMMER PACK A 1002 D ΨΗΦΙΑΚΟ DIMMER 6 ΚΑΝΑΛΙΑ 3kW ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ: 3 ΦΑΣΕΙΣ AC + ΟΥΔΕΤΕΡΟ + ΓΕΙΩΣΗ 1 ΦΑΣΗ + ΟΥΔΕΤΕΡΟ + ΓΕΙΩΣΗ ΣΥΝΔΕΣΗ ΠΑΡΟΧΗΣ: ΜΕ ΒΥΣΜΑ 5ΠΟΛ. CEE17 5X32A ΙΣΧΥΣ ΕΞΟΔΟΥ: 3300W 16A ΣΥΝΔΕΣΗ ΕΞΟΔΩΝ: ΔΩΔΕΚΑ ΠΡΙΖΕΣ SUCO 16A ΦΙΛΤΡΟ ΕΞΟΔΩΝ: RADIOHM. 4mH 18A ΣΥΣΤΗΜΑ ΨΥΞΗΣ: ΑΝΕΜΙΣΤΗΡΑΣ & ΘΕΡΜΙΚΟ ΣΤΟΥΣ 85oC ΕΙΣΟΔΟΙ: ΑΝΑΛΟΓΙΚΗ 0-10V ΨΗΦΙΑΚΗ ΕΙΣΟΔΟΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΩΤΟΚΟΛΛΟ DMX512 ΔΥΝΑΤΟΤΗΤΕΣ: ΑΠΟΛΥΤΑ ΨΗΦΙΑΚΑ ΕΛΕΓΧΟΜΕΝΟ ΜΕ ΜΙΚΡΟΕΛΕΓΚΤΗ DIMMER ΕΠΙΛΟΓΗ ΚΑΝΑΛΙΟΥ ΕΠΙΛΟΓΗ PREHEAT ΑΠΟ 0-10% ΕΠΙΛΟΓΗ POWER LAW (ΕΠΑΓΩΓΙΚΑ ΩΜΙΚΑ ΦΟΡΤΙΑ) ΕΞΙ CHANNEL FADER + 1 MASTER ΕΠΙΛΟΓΗ PRIORITY: ΑΝΑΛΟΓΙΚΟΣ ΨΗΦΙΑΚΟΣ Η ΚΑΙ ΠΟΛΛΑΠΛΟΣ ΕΛΕΓΧΟΣ ΤΩΝ ΕΙΣΟΔΩΝ ΕΠΙΛΟΓΗ TEST: ΓΙΑ ΤΟΝ ΕΛΕΓΧΟ ΑΠΟ ΤΗΝ ΣΥΣΚΕΥΗ ΤΩΝ ΦΟΡΤΙΩΝ ΣΕ 6 ΣΤΑΘΜΕΣ & FULL ON ΕΓΚΡΙΣΗ: CE ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ: ΕΥΧΡΗΣΤΟ ΣΥΣΤΗΜΑ ΠΛΟΗΓΗΣΗΣ 4 ΠΛΗΚΤΡΩΝ ΜΕ ΟΘΟΝΗ LCD 2 ΓΡΑΜΜΩΝ 32 ΧΑΡΑΚΤΗΡΩΝ

4mH 18A ΣΥΣΤΗΜΑ ΨΥΞΗΣ: ΑΝΕΜΙΣΤΗΡΑΣ & ΘΕΡΜΙΚΟ ΣΤΟΥΣ 85oC ΕΙΣΟΔΟΙ: ΑΝΑΛΟΓΙΚΗ 0-10V ΨΗΦΙΑΚΗ ΕΙΣΟΔΟΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΩΤΟΚΟΛΛΟ DMX512 ΔΥΝΑΤΟΤΗΤΕΣ: ΑΠΟΛΥΤΑ ΨΗΦΙΑΚΑ ΕΛΕΓΧΟΜΕΝΟ ΜΕ ΜΙΚΡΟΕΛΕΓΚΤΗ DIMMER ΕΠΙΛΟΓΗ

2 OWNERS MANUAL DIMMER PACK A-1002D

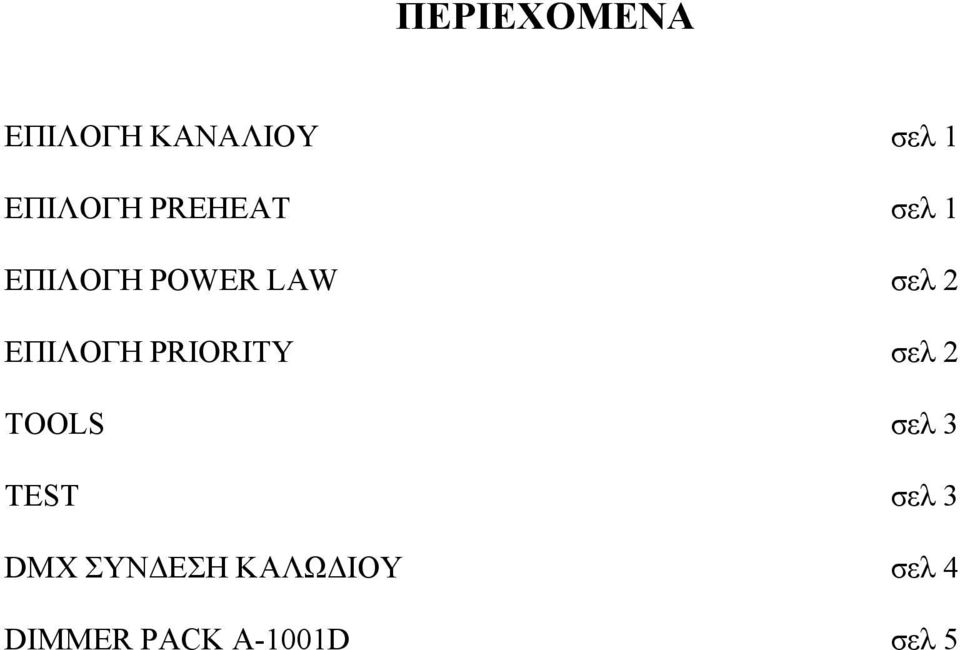

3 ΠΕΡΙΕΧΟΜΕΝΑ ΕΠΙΛΟΓΗ ΚΑΝΑΛΙΟΥ σελ 1 ΕΠΙΛΟΓΗ PREHEAT σελ 1 ΕΠΙΛΟΓΗ POWER LAW σελ 2 ΕΠΙΛΟΓΗ PRIORITY σελ 2 TOOLS σελ 3 TEST σελ 3 DMX ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΟΥ σελ 4 DIMMER PACK A-1001D σελ 5

4 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ - ΡΥΘΜΙΣΕΙΣ ΕΠΙΛΟΓΗ ΚΑΝΑΛΙΟΥ το πεδίο SYSTEM, πατήστε [ACCESS] to SELECT system το πεδίο CHANNEL, πατήστε [ACCESS] select dmx chanl το επιθυμητό κανάλι, dmx channel 007 πατήστε [ACCESS] για αποθήκευση ή [ESC] για ακύρωση. ΕΠΙΛΟΓΗ PREHEAT το πεδίο SYSTEM, πατήστε [ACCESS] to SELECT system το πεδίο PREHEAT, πατήστε [ACCESS] select preheat το επιθυμητό ποσοστό(από 0 έως 10%), (δείτε αυτό στις λάμπες) select preheat level P01% πατήστε [ACCESS] για αποθήκευση ή [ESC] για ακύρωση. Η προθέρμανση των λαμπών χρησιμοποιείται για να μην καταστραφεί η λάμπα από τις γρήγορες μεταβολές της θερμοκρασίας (λόγω των διαδοχικών «άναψε» «σβήσε»).

ΕΠΙΛΟΓΗ PREHEAT το πεδίο SYSTEM, πατήστε [ACCESS] to SELECT system το πεδίο PREHEAT, πατήστε [ACCESS] select preheat το επιθυμητό ποσοστό(από 0 έως 10%), (δείτε

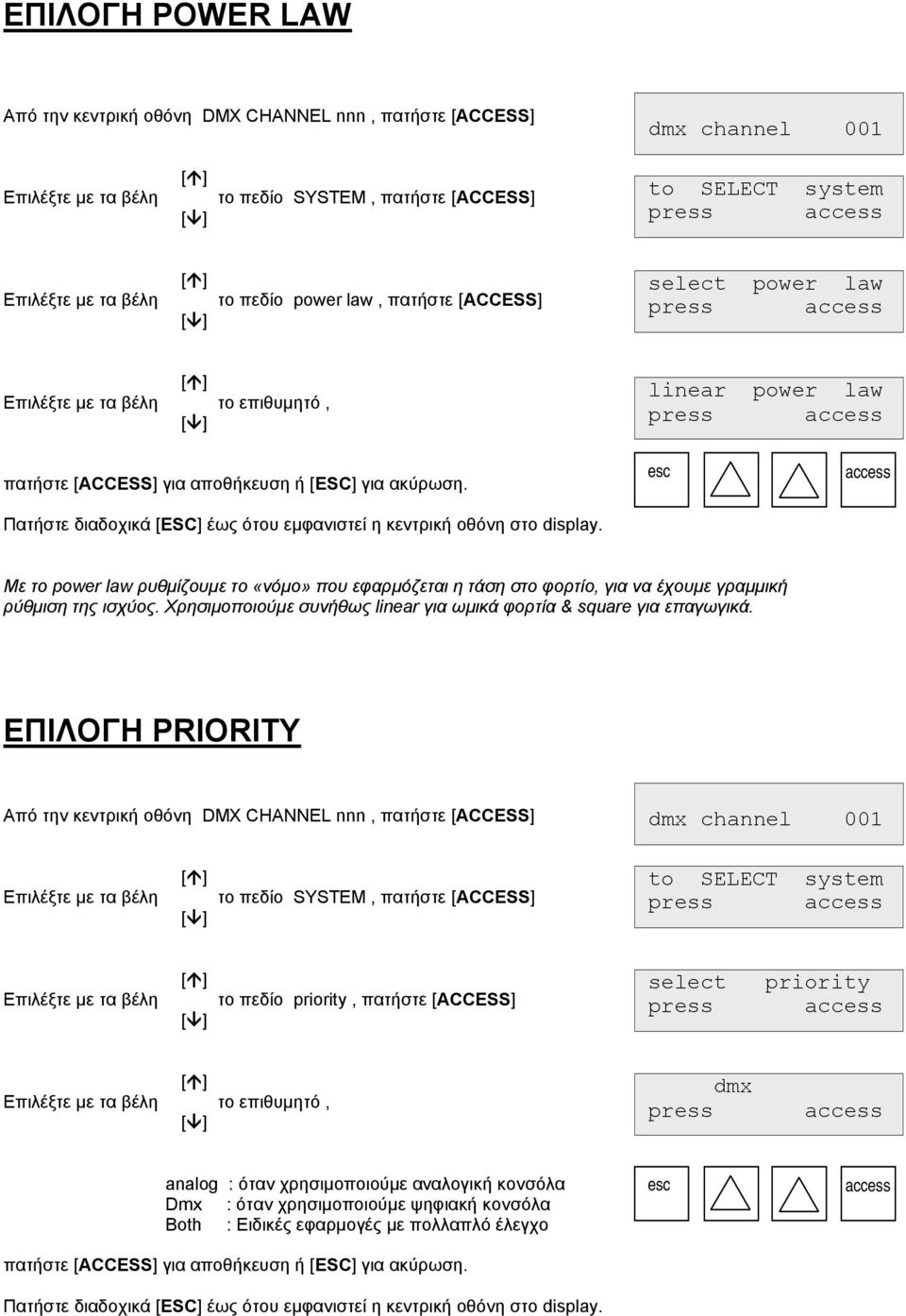

5 ΕΠΙΛΟΓΗ POWER LAW το πεδίο SYSTEM, πατήστε [ACCESS] to SELECT system το πεδίο power law, πατήστε [ACCESS] select power law το επιθυμητό, πατήστε [ACCESS] για αποθήκευση ή [ESC] για ακύρωση. linear power law Με το power law ρυθμίζουμε το «νόμο» που εφαρμόζεται η τάση στο φορτίο, για να έχουμε γραμμική ρύθμιση της ισχύος. Χρησιμοποιούμε συνήθως linear για ωμικά φορτία & square για επαγωγικά. ΕΠΙΛΟΓΗ PRIORITY το πεδίο SYSTEM, πατήστε [ACCESS] to SELECT system το πεδίο priority, πατήστε [ACCESS] select press priority access το επιθυμητό, dmx press access analog : όταν χρησιμοποιούμε αναλογική κονσόλα Dmx : όταν χρησιμοποιούμε ψηφιακή κονσόλα Both : Ειδικές εφαρμογές με πολλαπλό έλεγχο πατήστε [ACCESS] για αποθήκευση ή [ESC] για ακύρωση.

Χρησιμοποιούμε συνήθως linear για ωμικά φορτία & square για επαγωγικά.

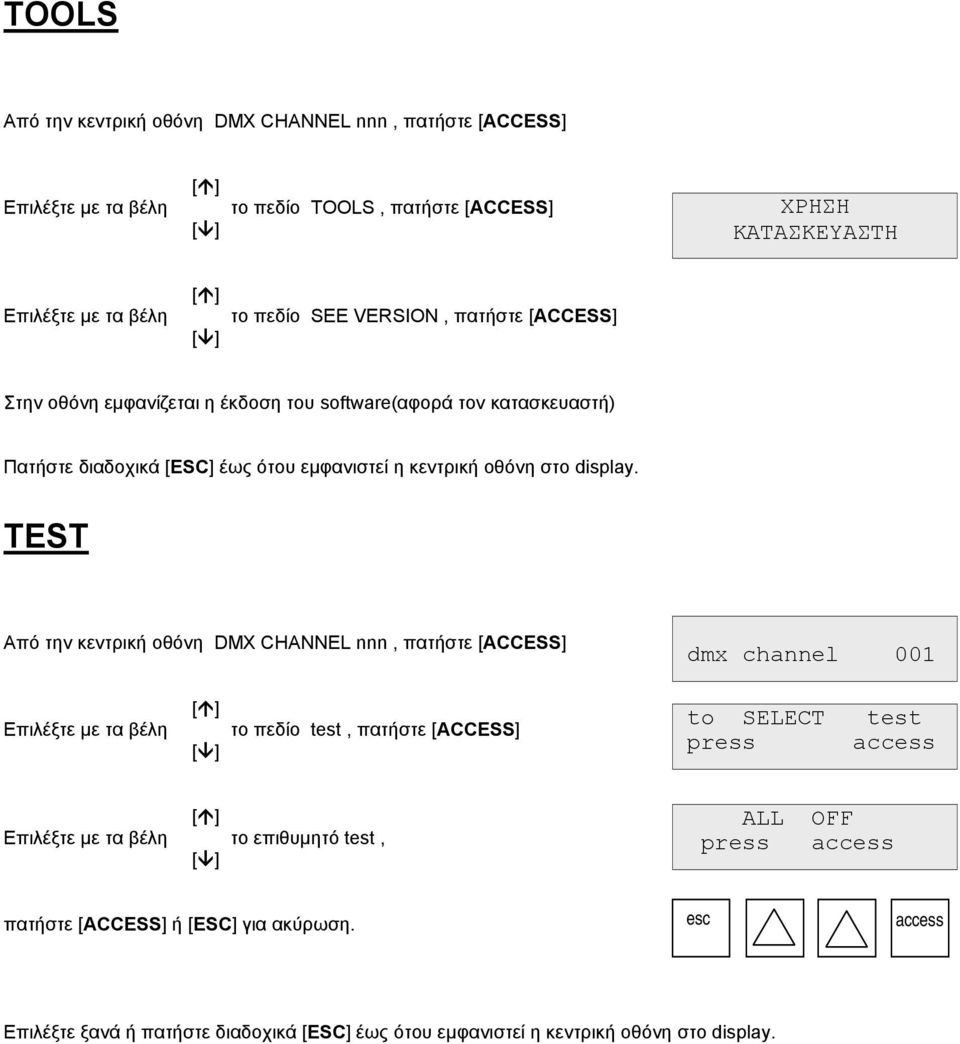

6 TOOLS το πεδίο TOOLS, πατήστε [ACCESS] ΧΡΗΣΗ ΚΑΤΑΣΚΕΥΑΣΤΗ το πεδίο SEE VERSION, πατήστε [ACCESS] Στην οθόνη εμφανίζεται η έκδοση του software(αφορά τον κατασκευαστή) TEST το πεδίο test, πατήστε [ACCESS] to SELECT press test access το επιθυμητό test, ALL OFF πατήστε [ACCESS] ή [ESC] για ακύρωση. Επιλέξτε ξανά ή πατήστε διαδοχικά [ESC] έως ότου εμφανιστεί η κεντρική οθόνη στο display.

[ACCESS] to SELECT press test access το επιθυμητό test, ALL OFF πατήστε [ACCESS] ή [ESC] για

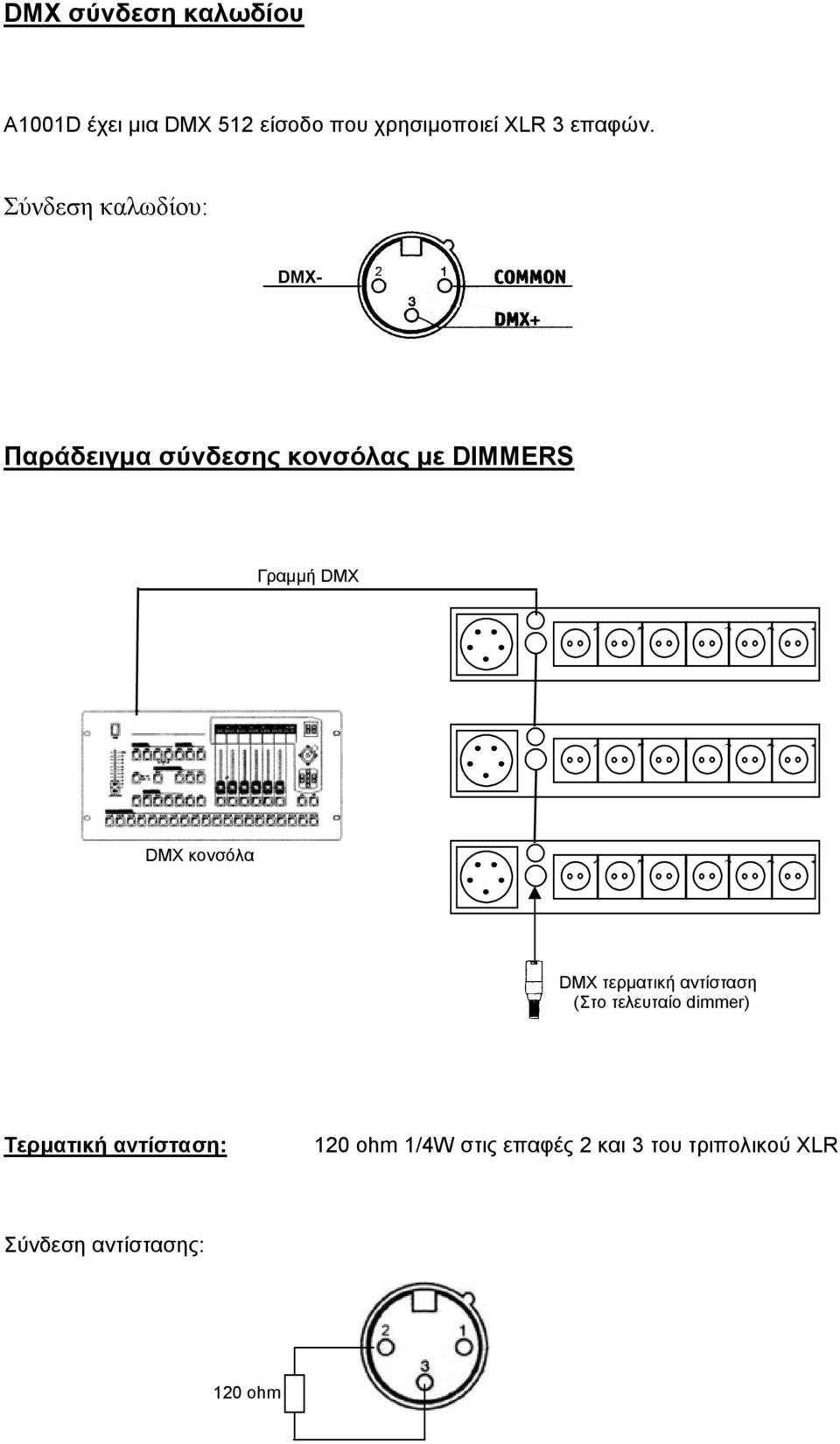

7 DMX σύνδεση καλωδίου Α1001D έχει μια DMX 512 είσοδο που χρησιμοποιεί XLR 3 επαφών. Σύνδεση καλωδίου: DMX- Παράδειγμα σύνδεσης κονσόλας με DIMMERS Γραμμή DMX DMX κονσόλα DMX τερματική αντίσταση (Στο τελευταίο dimmer) Τερματική αντίσταση: 120 ohm 1/4W στις επαφές 2 και 3 του τριπολικού XLR Σύνδεση αντίστασης: 120 ohm

5 4 3 2 1 DMX κονσόλα 6 5 4 3 2 1 DMX τερματική αντίσταση (Στο τελευταίο dimmer)

8 DIMMER PACK A-1001D 5 ΨΗΦΙΑΚΟ DIMMER - ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ ΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ: 220V - 50Hz ΕΞΟΔΟΙ: 6 ΚΑΝΑΛΙΑ Χ 3KW ΕΙΣΟΔΟΙ: ΑΝΑΛΟΓΙΚΗ ΕΙΣΟΔΟΣ(ΑΝΑΛΟΓΙΚΕΣ ΚΟΝΣΟΛΕΣ) ΨΗΦΙΑΚΗ ΕΙΣΟΔΟΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΩΤΟΚΟΛΛΟ DMX512(ΟΠΟΙΑΔΗΠΟΤΕ ΚΟΝΣΟΛΑ DMX) ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ: ΕΥΧΡΗΣΤΟ ΣΥΣΤΗΜΑ ΠΛΟΗΓΗΣΗΣ 4 ΠΛΗΚΤΡΩΝ ΜΕ ΟΘΟΝΗ LCD 2 ΓΡΑΜΜΩΝ 32 ΧΑΡΑΚΤΗΡΩΝ ΔΙΑΣΤΑΣΕΙΣ: 2U 19 (L x H x D): 435 x 90 x 325 mm ΒΑΡΟΣ: 7 Kg ΕΙΔΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ: ΑΠΟΛΥΤΑ ΨΗΦΙΑΚΑ ΕΛΕΓΧΟΜΕΝΟ ME ΜΙΚΡΟΕΛΕΓΚΤΗ DIMMER ΙΚΑΝΟΤΗΤΑ ΕΛΕΓΧΟΥ ΚΑΘΕ ΜΟΡΦΗΣ ΦΟΡΤΙΟΥ(ΕΠΑΓΩΓΙΚΟ, ΧΩΡΗΤΙΚΟ, ΩΜΙΚΟ) ΔΥΟ POWER LAW ΓΙΑ ΤΟ ΣΩΣΤΟ ΕΛΕΓΧΟ ΤΗΣ ΙΣΧΥΟΣ PREHEAT ΑΠΟ 0 ΕΩΣ 10% ΟΚΤΩ TEST ΛΕΙΤΟΥΡΓΙΕΣ ΕΓΚΡΙΣΗ : CE ESC ACCESS MAINS R S T POWER INPUT INPUT SIGNALS POWER DATA OUTPUTS N T S R DMX IN DMX OUT ANALOG T N T N S N S N R N R N POWER INPUT INPUT SIGNALS OUTPUTS N T S R DMX IN DMX OUT ANALOG

ΕΙΔΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ: ΑΠΟΛΥΤΑ ΨΗΦΙΑΚΑ ΕΛΕΓΧΟΜΕΝΟ ME ΜΙΚΡΟΕΛΕΓΚΤΗ DIMMER ΙΚΑΝΟΤΗΤΑ ΕΛΕΓΧΟΥ ΚΑΘΕ ΜΟΡΦΗΣ ΦΟΡΤΙΟΥ(ΕΠΑΓΩΓΙΚΟ, ΧΩΡΗΤΙΚΟ, ΩΜΙΚΟ) ΔΥΟ POWER LAW ΓΙΑ ΤΟ ΣΩΣΤΟ ΕΛΕΓΧΟ ΤΗΣ ΙΣΧΥΟΣ PREHEAT ΑΠΟ 0 ΕΩΣ

9 AUDIO & VISION ΓΕΡΟΥΛΑΝΟΥ 29, Τ.Κ.:115 24, ΑΘΗΝΑ ΤΗΛ: FAX:
