1 Gradbeni materiali Gradbene storitve Oblikovani predmeti SI

2 Smo celovit ponudnik Inovativnih izdelkov ni mogoče razvijati izključno na pisalni mizi. Neposredna povezanost s prakso je nujna. To je dejal Helmut Wedi, ustanovitelj podjetja wedi GmbH. Ta izjava ne opisuje samo glavne usmeritve našega podjetja v zadnjih desetletjih, temveč je postala vodilna filozofija za celotno ekipo podjetja wedi. Pri tem si neprestano prizadevamo tudi za ohranjanje vseh prednosti družinsko vodenega podjetja. Hitre odločitve, stalno izpopolnjevanje naših zaposlenih, kritično ocenjevanje naših storitev in izdelkov ter stalna usmerjenost k strankam in trgu so odločilne vsebine, na katere stavi podjetje wedi. Vsakodnevno in brezkompromisno. Izziv pri tem je ohranjanje tradicionalnih vrednot ob hkratni inovativnosti in pristnosti. Svoja posl ovna področja delimo na gradbene materiale, oblikovane objekte in gradbene storitve. Kdor danes potrebuje npr. nosilne, oblikovane (oz. take, ki jih je mogoče oblikovati) in hkrati vodotesne podkonstrukcije, ki jih je mogoče racionalno izdelati in so predvidene za polaganje keramičnih ploščic, lahko pri wedi-ju najde dobro domišljen program najrazličnejših gradbenih materialov. Pri tem svojim strankam ne ponujamo samo številnih standardnih izdelkov, temveč domala vse možnosti individualnih rešitev, ki si jih je mogoče zamisliti. Pri teh rešitvah gre za zahtevno posamično izdelavo teh komponent. wedi-jeve stranke poznajo certificirano kakovost in cenijo izpolnjevanje dogovorjenih dobavnih rokov skupaj s strokovnim svetovanjem naših strokovnjakov in sodelavcev na terenu. Rezultat je nadpovprečna gospodarnost, ki jo zagotavlja vrhunska blagovna znamka wedi. Za obstanek te znamke v samem vrhu pa dnevno dela na stotine ljudi doma in v tujini. Ustvarjajo nove izdelke in storitve včeraj, danes in jutri. Stephan Wedi Direktor wedi GmbH

3 Vsebina wedi gradbeni materiali 4 uporaba wedi gradbenih plošč 7 možnosti uporabe na stenah 12 wedi gradbena plošča Vapor za stene v mokrem okolju 13 montaža na leseno in kovinsko ogrodje 14 kopalniški regali in obloge 16 možnosti uporabe na talni površini 18 konstrukcija kopalniškega pohištva 19 wedi gradbena plošča Construct za okrogle rešitve 20 prefabricirani elementi za banje in tuš kadi 22 wedi gradbena plošča Balco konstrukcija za izgradnjo balkonov 24 koristne informacije za pritrditev in montažo 28 wedi Fundo tuši v nivoju tal 28 oblike Fundo talnih elementov 31 Fundo posebni talni elementi 35 Fundo Primo Easy Set 36 wedi profili za keramične ploščice 36 pregled wedi profilov 40 wedi praktični pomočniki 40 wedi Duporit lepilna in tesnilna masa 41 zvočna izolacija pohodnega hrupa 42 tesnjenje in ločevanje wedi oblikovani objekti 44 wedi Sanoasa wellness ležalniki in klopi 46 wedi Sanoasa wellness multicenter 46 wedi Sanoasa Vario 47 wedi Sanbath 48 wedi Moltoromo 50 wedi Fundo Design wedi gradbene storitve 52 Partner, k zagotavlja vse od A do Ž 54 Primeri vsestranskih oblik 2 3

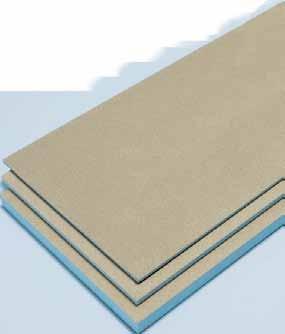

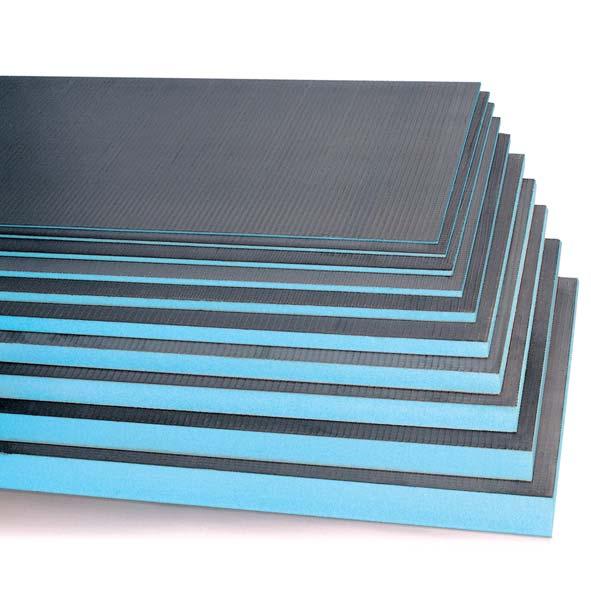

4 Podatki in dejstva Vse se začne z wedi gradbeno ploščo Oblika in raznolikost wedi gradbena plošča je veliko več kot priljubljen gradbeni material. Združuje številne koristne lastnosti v enem izdelku. Zaščita pred vlago, učinkovita toplotna izolacija in funkcionalnost kot nosilni material za keramične ploščice in druge obloge. Ponuja neslutene možnosti. V roki strokovnjaka je to tudi material, ki ga je mogoče zelo dobro oblikovati. Za oblike in možnosti uporabe skoraj ni omejitev. Prednosti wedi gradbene plošče se posebno izkažejo pri saniranju objektov. Te plošče so na voljo v najrazličnejših debelinah in s svojo enostavno in fleksibilno obdelavo resnično vsestranske. Nosilni material na steni, obloga na starih podlagah in ceveh, podlaga na tleh ali izdelava npr. kopalniškega pohištva. Še tako zapleteno obliko je mogoče individualno uresničiti s pomočjo wedi gradbenih plošč. Edinstvena površinska struktura wedi gradbenih plošč je idealna podlaga za nanašanje ometa, lepila za keramične ploščice ali drugih materialov. Idealen nosilec za keramične ploščice Vedi gradbena plošča vsebuje modro sredico iz trde pene iz polistirola brez vsebovanih halogeniranih ogljikovodikov HFCKW. Ta trda pena je na obeh straneh ojačena s steklenimi vlakni in prav tako na obeh straneh premazana z malto, izboljšano z umetno maso. Našteto zagotavlja, da je wedi gradbena plošča idealna osnova za polaganje ploščic na tankoslojno podlago. Te plošče je mogoče namestiti na domala poljubno podlago, ne prepuščajo vode, izolirajo toploto, so vsestranske, lahke in trdne. Dobro je vedeti: Pri wedi-ju boste lahko dobili tudi vse dopolnilne izdelke za obdelavo, kot so npr. wedi Tools, wedi Duporit lepilna in tesnilna masa in ostalo. wedi ponuja torej dobro premišljen celoten sistem. Resnično dodana vrednost. Vsi certifikati in podatkovni listi so na voljo za prenos na spletne strani

5 Tehnične lastnosti surove pene Dolgotrajna tlačna napetost (50 let) 2 % stisnjenju po DIN EN ,08 N/mm 2 Upornost difuzije vodne pare (μ) DIN EN Tlačna t rdnost / napetost bei 10 % stisnjenju po DIN EN 826 0,25 N/mm 2 Absorpcija vode pri dolgotrajni potopitvi po DIN EN ,5 Vol.-% Pripadajoč modul elastičnosti DIN EN N/mm 2 Kapilarnost 0 Toplotna prevodnost pri 10 C po DIN EN 12667/ DIN EN ,035 W/mK Linearen koeficient toplotnega raztezanja 0,07 mm/mk Toplotna prevodnost Vrednost za dimenzioniranje po soglasju Z DIN ,037 W/mK Temperaturne mejne vrednosti -50 / +75 C Natezna trdnost po DIN EN ,45 N/mm 2 Požarne lastnosti DIN 4102 B1 Strižna trdnost po DIN EN ,2 N/mm 2 Strižni modul po DIN EN N/mm 2 Gostota DIN EN kg/m 3 Dobro je vedeti: Naj gre za gradbeno ploščo ali element Fundo v povezavi s keramičnimi ploščicami in oblogami plošč, tesnijo brez dodatnega tesnilnega nivoja. Ti wedi izdelki so dovoljeni za uporabo v gradbeništvu v zasebni in javni gradnji. So temperaturno obstojni, odporni proti staranju in spadajo v razreda obremenitev A1 in A2. Zanesljivo so prestali preskus odpornosti proti udarcem in preskus vodotesnosti. Gradbene plošče wedi gradbene plošče so na voljo v različnih debelinah, velikostih in z različnimi premazi. Izdelujemo jih v standardnih velikostih do XL in XXL različic in tudi v posebnih oblikah po naročilu z vgrajeno parno zavoro. Gradbene plošče, ki jih je mogoče oblikovati Gradbene plošče, ki jih je mogoče oblikovati, so že tovarniško zarezane in tako omogočajo izdelavo individualnih oblik, kot so npr. zaokrožitve, vijugaste linije itd. wedi gradbena plošča, wedi gradbena plošča Vapor wedi gradbena plošča Construct Gradbena ploščan Prefabricirani elementi Prefabricirani elementi iz wedi gradbene plošče so poleg sestavnih delov v obliki črke L in U primerni tudi za obloge banj in tuš kadi. Gradbena ploščan za balkone in terase Te izjemno robustne gradbene plošče, ki so opremljene z nagibi, so zelo primerne za uporabo na prostem, še posebno za balkone in terase. Na voljo je zelo široko področje uporabe kot so npr. prečni ali vzdolžni nagibi ali vzporedni koti. wedi Mensolo, wedi Bloc, wedi Bathboard, wedi Bathbox wedi gradbena plošča Balco Tehnične podatke in ustrezno dodatno opremo boste našli v našem programu izdelkov. 4 5

6

7 Delo z wedi gradbeno ploščo S svojimi različnimi debelinami wedi gradbene plošče ponujajo domala neomejene možnosti uporabe, kar še posebno velja za stensko uporabo. Te plošče lahko uporabljate skoraj na vseh podlagah. wedi gradbene plošče lahko izjemno enostavno obdelujete. Prav to je tudi razlog, da so kos vsem izzivom. Naj gre za stare obloge iz keramičnih ploščic, nosilne in nenosilne podlage, poravnano izravnavo na obstoječih mavčno-kartonskih ploščah ali izrazito neravnih stenah. 6 7

8 Polaganje na nosilne podlage Pri sanaciji starih kopalnic in pri kopalnicah, ki potrebujejo obnovo, se pogosto postavlja vprašanje, kaj storiti s starimi stenskimi oblogami, kot so n pr. do polovice višine s keramičnimi ploščicami obložene stene. wedi gradbene plošče tukaj ponujajo enostavne rešitve. Pri omenjenih delih se največ uporabljajo gradbene plošče debeline 4 mm ali 6 mm. Te plošče je mogoče poravnano namestiti na stare keramične ploščice, kar omogoča nastanek lepo poravnane površine a Pred začetkom dela očistite podlago. Premažite jo z globinskim temeljnim premazom ali premazom za zagotavljanje oprijema in stika. Površine (delno) izravnajte z običajno izravnalno maso. Na gradbene plošče nanesite kontaktno plast in jo nato položite na podlago s celotno površino. Ploščo nato poravnajte. Uporabljajte običajno lepilo za keramične ploščice. Stike gradbenih plošč z wedi Tools armirnim trakom vdelajte v lepilo za keramične ploščice ali prelepite z wedi Tools samolepilnim armirnim trakom. 4b 5a 5b Stike gradbenih plošč, ki bodo izpostavljeni brizgajoči vodi, prelepite z wedi Tools tesnilnim trakom. Pri tem je vseeno, če so gradbene plošče nameščene samo nad starimi keramičnimi ploščicami ali pa so položene po celotni povr šini. V zaključnem koraku se povsem običajno na to površino položijo keramične ploščice oziroma se nanese omet. wedi sistemske komponente: wedi gradbena plošča wedi Tools Tesnilni trak wedi Tools Armirni trak

9 Polaganje na nenosilne podlage Če se pri obnavljanju kopalnic izkaže, da stare podlage niso nosilne oziroma so le delno nosilne, bodo wedi Tools kovinski vložki v veliko pomoč. Vmesne površine ali ločilne plasti pogosto ne zagotavljajo zadosti oprijema za novo zgornjo oblogo. Precej zahtevna opravila pri ponovnem zagotavljanju nosilnosti teh površin so bila običajno precej draga. wedi gradbena plošča z ustreznimi sistemskimi komponentami ponuja eno stavno rešitev Pred začetkom dela očistite po - dlago. Premažite jo z globinskim temeljnim premazom ali premazom za zagotavljanje oprijema in stika. Površine (delno) izravnajte z običajno izravnalno maso. Na gradbene plošče nanesite kontaktno plast in jo nato položite na podlago s celotno površino. Ploščo nato poravnajte. Uporabljajte običajno lepilo za keramične ploščice. Pribijte wedi Tools kovinske vložke za pritrditev. 5 6a 6b 7 8 wedi Tools kovinskih vložkov na eno gradbeno ploščo (5 na kvadratni meter). Stike gradbenih plošč prelepite z wedi Tools armirnim trakom ali wedi Tools samolepilnim armir nim trakom. Stike gradbenih plošč, ki bodo izpostavljeni brizgajoči vodi, prelepite z wedi Tools tesnilnim trakom. Nato položite keramične ploščice oziroma nanesete omet. wedi sistemske komponente: wedi gradbena plošča wedi Tools Tesnilni trak wedi Tools Armirni trak wedi Tools Kovinski vložek Dobro je vedeti: Najmanjša globina zabijanja vložka v nosilno podlago pri 50 mm dolgih vložkih znaša 35 mm. Če so vložki daljši kot 80 mm, naj znaša najmanjša globina zabijanja 50 mm. 8 9

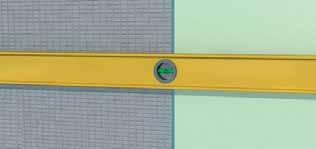

10 Poravnani prehodi na mavčni karton wedi gradbena plošča debeline 12,5 mm je smiselno nadaljevanje mavčno kartonskih plošč v območjih vlažnih prostorov, ki so izpostavljeni brizganju vode in vlagi. To ploščo je mogoče namestiti poravnano. V nasprotju z običajnimi mavčno-kartonskimi ploščami je wedi gradbena plošča debeline 12,5 mm skupaj z wedi Tools tesnilnim trakom brez kakršnegakoli dodatnega premaza neprepustna za vodo in zagotavlja toplotno izolacijo. V območju prhe preprečuje pojav hladnih sten in zmanjšuje nastajanje rose in kondenza. 1 Po čiščenju stene na gradbeno ploščo nanesite kontaktno plast ter to ploščo s spodnje strani poravnano potisnite na mavčni karton. 2 Poravnajte s pomočjo libele in nato položite ploščice na običajen način. wedi sistemske komponente: wedi gradbena plošča wedi Tools Krožna plošča wedi Tools Armirni trak za izolacijsko ploščo wedi Tools Tesnilni trak wedi Tools Kovinski vložek

11 Polaganje na neravne podlage Pri izrazito neravnih stenah so primerne gradbene plošče debeline 20 mm in več. Popolnoma vsee no je, če so obstoječe podlage stare in propadle. Z wedi gradbenimi ploščami boste izdelali lepe in ravne stene, ki bodo zagotavljale trajno zaščito pred vlago in hkrati izolirale prostor. 1 Z izvijačem izdelajte 8 lukenj (oz. 5 na kvadr. m) v wedi gradbeni plošči. 2 Nato namestite grudice iz običajnega lepila za keramične ploščice na predhodno izdelana luknjasta mesta. 3 Gradbeno ploščo namestite ob steno in jo poravnajte z blagimi udarci z gumijastim kladivom. Nato z 8-mm svedrom izvrtajte v steno ustrezne luknje skozi ploščo in grudice. 4 5a 5b 6 wedi Tools kovinske vložke vstavite skozi grudice v predhodno izvrtane luknje in jih pribijte s kladivom šele potem, ko so se grudice že strdile. Stike gradbenih plošč prelepite z wedi Tools armirnim trakom ali wedi Tools samolepilnim armirnim trakom. Stike gradbenih plošč, ki bodo izpostavljeni brizgajoči vodi, prelepite z wedi Tools tesnilnim trakom. Nato položite keramične ploščice oziroma nanesite omet. wedi sistemske komponente: wedi gradbena plošča wedi Tools Krožna plošča wedi Tools Armirni trak za izolacijsko ploščo wedi Tools Tesnilni trak wedi Tools Kovinski vložek 10 11

12 Zaščita sten v vlažnem področju wedi gradbena plošča Vapor wedi gradbena plošča Vapor je predvidena za uporabo v prostorih s stalno povečano vlažnostjo. Ta plošča zagotavlja toplotno izolacijo in s svojim tovarniško izdelanim premazom hkrati deluje kot parna za vora. V zasebnih ali javnih prostorih za prhanje ali wellness je wedi gradbena plošča Vapor posebno na področju stenske uporabe ena izmed najboljših nosilnih in zaščitnih plošč na trgu. Samoumevno je, da jo lahko uporabljate kot nosilni element za keramične ploščice in omete. 1 Pred začetkom dela očistite podlago. Premažite jo z globinskim temeljnim premazom ali premazom za zagotavljanje oprijema in stika. 2 Površine (delno) izravnajte z običajno izravnalno maso. 3 Na gradbene plošče wedi Vapor nanesite kontaktno plast in jo nato položite na podlago s celotno površino. Ploščo nato poravnajte. Uporabljajte običajno lepilo za keramične ploščice. 4 Stike prelepite z wedi Tools tesnilnim trakom. Nato prevlecite z lepi lom za keramične ploščice in peskajte s kremenčevim peskom. 5 Nato položite keramične ploščice oziroma nanesite omet. wedi sistemske komponente: wedi gradbena plošča Vapor wedi Tools Tesnilni trak

13 Montaža na leseno in kovinsko ogrodje wedi gradbene plošče so vsestransko uporabne. Zato je montaža mogoča tudi na lesena in kovinska ogrodja. Za zagotavljanje ustrezne podlage za keramične ploščice in hkrati trdne konstrukcije se na tem mestu uporabljajo wedi gradbene plošče debeline 20 mm. Za enostavno in hitro vgradnjo wedi gradbene plošče se na nosilno podlago najprej montira lesena konstrukcija, ki mora biti poravnana v vseh smereh. Največja razdalja med prečkami ne sme presegati 600 mm. 1a Gradbeno ploščo s spax vijaki in wedi Tools krožnimi ploščami za izolacijsko ploščo privijte na leseno ogrodje 1b ali kovinsko ogrodje. 2 3a 3b 4 Podrobni pogled. Stike gradbenih plošč z wedi Tools armirnim trakom vdelajte v lepilo za keramične ploščice ali prelepite z wedi Tools samolepilnim armirnim trakom. Stike gradbenih plošč, ki bodo izpostavljeni brizgajoči vodi, prelepite z wedi Tools tesnilnim trakom. Nato položite keramične ploščice oziroma nanesite omet. wedi sistemske komponente: wedi gradbena plošča wedi Tools Tesnilni trak wedi Tools Armirni trak wedi Tools Krožna plošča za izolacijsko ploščo 12 13

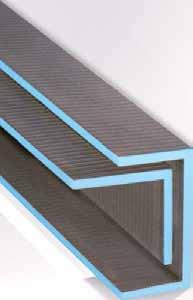

14 Prefabricirani elementi iz gradbenih plošč Skrivni favorit med profesionalci so različice gradbenih plošč v obliki črke L in U. Te elemente je mogoče uporabljati na različne načine. Najpogosteje se ti elementi uporabljajo kot regal. Pri tem npr. ploščo v obliki črke U z zadnjo stranjo pritrdite na steno in jo nato obložite s keramičnimi ploščicami ali jo omečite.

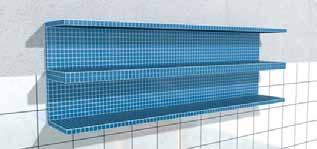

15 Namestitev kopalniških regalov in oblog Obloge cevi z običajnimi materiali zahtevajo precej časa, povzročajo umazanijo in ne zagotavljajo brezhibne podlage za keramične ploščice. Z Mensolo kotnimi elementi je ob lo ga izdelana hitro in čisto. Poleg tega lahko s pomočjo praktičnih elementov v obliki črke U ustvarite regalne in odlagalne površine ter jih hkrati uskladite s celotnim dizajnom kopalnice Odrežite wedi Mensolo kotne elemente na želeno dolžino. wedi Mensolo kotni element v obliki črke L prilepite na steno z wedi Duporit lepilno in tesnilno maso. Nato s pomočjo wedi Tools spojnikov in spax vijakov privijte na steno. Stike gradbenih plošč prelepite z wedi Tools armirnim trakom ali wedi Tools samolepilnim armirnim trakom. Nato položite keramične ploščice oziroma nanesite omet Prefabriciran element v obliki črke U wedi Mensolo, npr. za izdelavo regalov, enostavno odrežite na želeno dolžino. Kotni element prilepite na steno z wedi Duporit lepilno in tesnilno maso. Nato pritrdite z vložki in prelepite stike s samolepilnim armirnim trakom. Po želji oblikovan regal je treba le še obložiti s keramičnimi ploščicami in že je pripravljen za uporabo. wedi sistemske komponente: wedi Mensolo-L /-U wedi Tools stenski spojnik wedi Tools Armirni trak wedi Duporit lepilna in stenska masa wedi Tools Tesnilni trak 14 15

16 Montaža gradbenih plošč na tla Estrih, beton, les ali stara obloga iz keramičnih ploščic wedi gradbene plošče so tudi na tleh v zasebni rabi popoln nosilec oblog. Uporabljajo se wedi gradbene plošče z debelino več kot 10 mm. Polaganje na lesene podlage Za zagotavljanje vseh prednosti wedi gradbene plošče tudi pri uporabi skupaj z lesenimi podlagami, upoštevajte naslednje napotke. Podlaga mora biti toga (ne plavajoča ali vzmetena), nosilna, suha ter brez nečistoč in prisotnosti škodljivcev. Morebitne neravnine izravnajte z izravnalno ma so Leseno podlago z valjčkom premažite s temeljnim premazom. Na leseno podlago nanesite običajno lepilo za keramične ploščice. Gradbeno ploščo prelepite s kontaktno plastjo in jo vstavite v lepilo. Pri tem naj bodo med ploščami fuge. Po strjevanju gradbene plošče dodatno privijte s spax vijaki in wedi Tools krožnimi ploščami za izolacijsko ploščo. 5 6 wedi sistemske komponente: wedi gradbena plošča wedi Tools Krožna plošča wedi Tools Armirni trak za izolacijsko ploščo wedi Tools Tesnilni trak Preboje in stike gradbenih plošč v mokrem okolju prelepite z wedi Tools tesnilnim trakom. Nalepite širok wedi Tools armirni trak. Velikost keramičnih ploščic vsaj 10 x 10 cm, debelina keramičnih ploščic vsaj 7 mm.

17 Polaganje na cementne podlage Podlage morajo biti nosilne in pred začetkom ob delave wedi gradbenih plošč morate očistiti ostanke malte in ostale nečistoče. Po potrebi površino obdelajte s temeljnim premazom, oprijemalnim ali kontaktnim premazom oziroma epoksi temeljnim premazom. Neravnine odpravite z nivelirno in talno izravnalno maso. Na novo izdelane podlage morate zadostno posušiti tako, da je krčenje zaradi sušenja zaključeno še pred montažo wedi gradbenih plošč Po potrebi cementno podlago predhodno premažite s temeljnim premazom. Na podlago nanesite običajno lepilo za keramične ploščice. Gradbeno ploščo prelepite s kontaktno plastjo in jo vstavite v lepilo. Preboje in stike gradbenih plošč v mokrem okolju prelepite z wedi Tools tesnilnim trakom. Nalepite širok wedi Tools armirni trak. 5 wedi sistemske komponente: wedi gradbena plošča wedi Tools Krožna plošča wedi Tools Armirni trak za izolacijsko ploščo wedi Tools Tesnilni trak Velikost keramičnih ploščic vsaj 10 x 10 cm, debelina keramičnih ploščic vsaj 7 mm

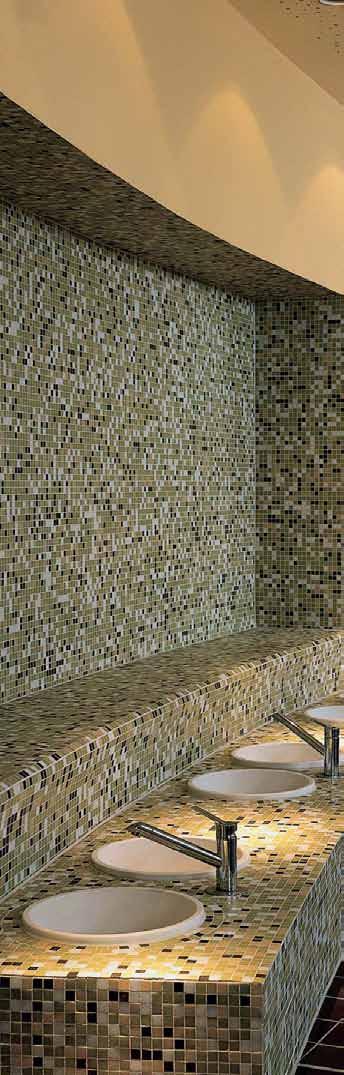

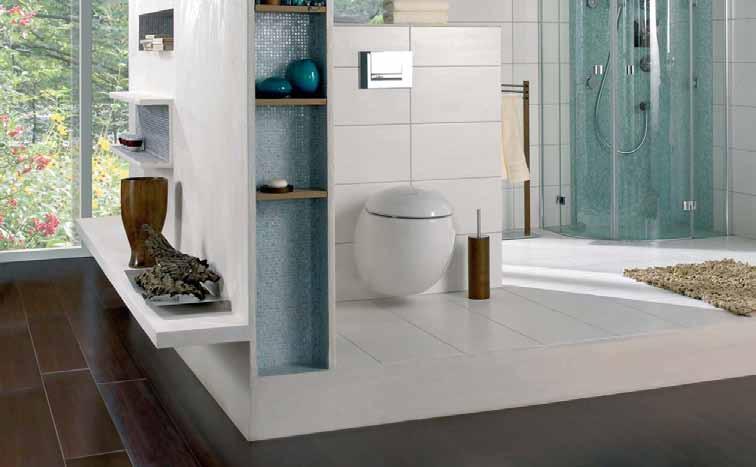

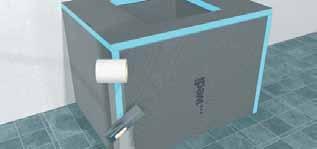

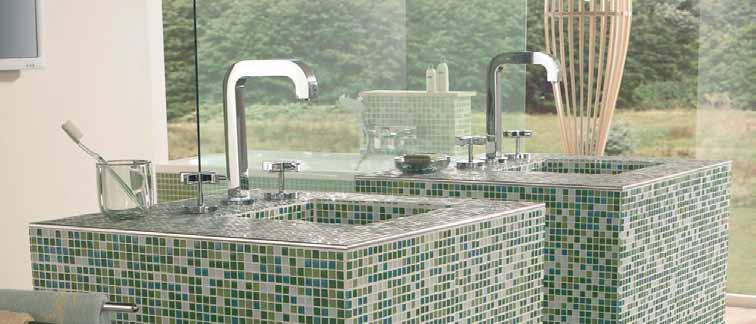

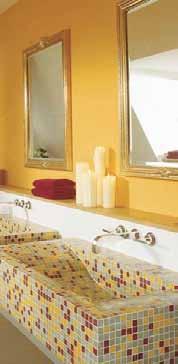

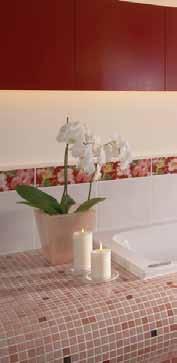

18 Oblikovanje individualnega kopalniškega pohištva wedi gradbene plošče so precej več kot običajen nosilec za stenske in talne obloge. To je najbolj opazno tedaj, ko pogledamo njihove možnosti individualnega oblikovanja. Grad bene plošče debelin 30, 40, 50, 60 in 80 mm so zelo primerne za izdelavo kopalniškega pohištva, obloženega s keramičnimi ploščicami. Umivalniki, sedežne klopi, regali ali odlagalne površine. Za ustvarjalnost tukaj ni meja. Ob tem je wedi gradbene plošče mogoče zlahka in preprosto obdelovati. 1 wedi gradbeno ploščo najprej odrežite na želeno mero za individualno oblikovanje kopalniškega pohištva. 2 Izreze in revizijske odprtine po potrebi predvidite v gradbeni plošči in jih izrežite (konično vrezovanje). 3 Elemente medsebojno zlepite na steno z wedi Duporit lepilno in tesnilno maso. Na mero odrezane gradbene plošče enostavno spojite z wedi Tools spojniki. 4 5 Na stike in robove pritrdite wedi Tools armirni trak oziroma prelepite s samolepilnim armirnim trakom. Individualno oblikovano kopalniško pohištvo iz gradbenih plošč obložite s keramičnimi ploščicami. wedi sistemske komponente: wedi gradbena plošča wedi Tools Tesnilni trak wedi Tools Armirni trak wedi Tools Spojnik 90 wedi Duporit lepilna in stenska masa

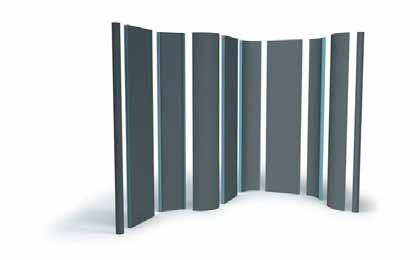

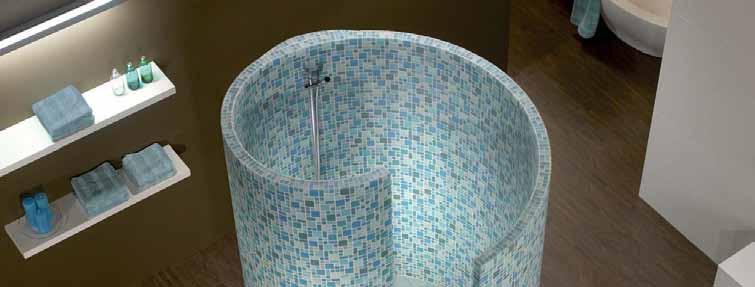

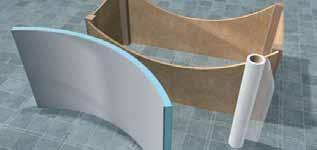

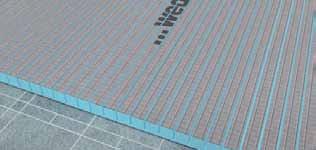

19 Oblikovanje z oblikovno gradbeno ploščo Construct wedi gradbena plošča Construct wedi gradbena plošča Construct ponuja neomejene možnosti pri oblikovanje okroglih oblik. Omogoča zaokrožitve z majhnimi polmeri oziroma polkrožne oblike. Gradbena plošča Construct podpira vaše ideje na skoraj vseh področjih uporabe. Gradbene plošče Construct ne odvisno od oblike obdelave zagotavljajo pričakovano visoko kakovost na področju zaščite pred vlago in izolacije. To pomeni, da je poleg ustvarjalnega oblikovanja prostora zagotovljeno tudi upoštevanje zelo visokih tehničnih zahtev Že predhodno prirezana gradbena plošča Construct je na voljo v vzdolžni in prečni izvedbi. Za oblikovanje gradbene plošče po želji morate najprej izdelati ustrezno šablono, npr. iz lesa. Nato wedi gradbeno ploščo Construct postavite poravnano na konstrukcijo tako, da so izrezi obrnjeni navzgor in nato prelepite z wedi Tools armirnim trakom in običajnim lepilom za keramične ploščice. Po sušenju je gradbena plošča v izdelani obliki stabilna in jo lahko po želji obdelujete še naprej. Z wedi gradbeno ploščo Construct lahko izdelate tudi številne druge oblike. Potrebujete le po vaših željah oblikovano šablono. wedi sistemske komponente: wedi gradbena plošča Construct wedi Tools Armirni trak 18 19

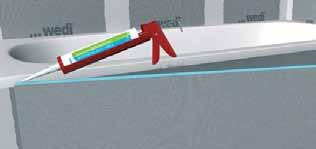

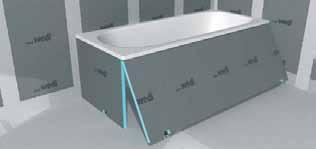

20 Izdelava oblog za banje in tuš kadi wedi Bathboard za stensko nameščeno oblogo banje Obloga za banje in tuš kadi wedi Bathboard je izdelana iz wedi gradbene plošče debeline 30 mm je povzročila pravo majhno revolucijo na področju oblog za banje in tuš kadi. Po višini nastavljive noge je pri vgradnji mogoče izravnati do 10 cm visoke neravnine v surovem betonu ali estrihu. S tem je kontrolni okvir nepotreben. 1 2 Naslonske letve montirajte v stenskem območju. Na zgornje robove gradbenih plošč nanesite wedi Duporit lepilno in tesnilno maso. 3 4 Elemente namestite pod rob banje in jih ustrezno nastavite. Z viličastim ključem (širina zeva 17) ali vodovodnimi kleščami odvijte vijak za izravnavo višine za toliko, da wedi Bathboard trdno nalega pod robom banje. wedi sistemske komponente: wedi Bathboard wedi Duporit lepilna in stenska masa wedi Tools Armirni trak wedi Tools Tesnilni trak

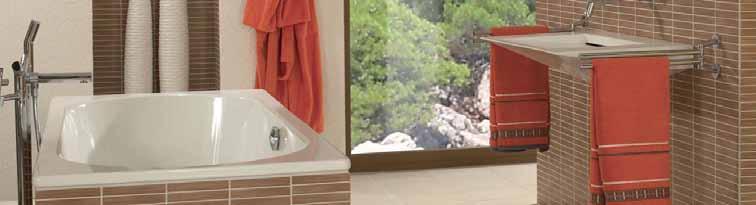

21 wedi Bathbox za prostostoječe obloge banje Uporabne oblike okoli banje v kopalnici odpirajo nove možnosti. Z wedi Bathbox ploščami lahko le z nekaj posegi izdelate nosilec za banjo in hkrati oblogo, ki jo je mogoče obložiti s keramičnimi ploščicami. S štiristransko oblogo banje lahko to tudi namestite na sredini prostora. Poleg tega je možna izdelava podestov, pohodnih stopnic in oblog iz wedi gradbene plošče okoli nove oblike banje. 1 Z nožem ali žago odrežite ploščo wedi Bathbox na ustrezno višino in širino glede na mere banje. Na utor in pero nanesite wedi Duporit lepilno in tesnilno maso. 2 Vogalne elemente stisnite skupaj in jih pritrdite s priloženimi vijaki. Z delom lahko nadaljujete, saj ni treba čakati, da se posušijo Priložene talne opornike za banjo poravnano odrežite na mero in jih montirajte pod banjo. Na zgornji rob nanesite wedi Duporit lepilno in tesnilno maso. Vstavite banjo. Z nožem po potrebi konično izrežite revizijsko odprtino in nato obložite s keramičnimi ploščicami kot običajno. wedi sistemske komponente: wedi Bathbox wedi Duporit lepilna in stenska masa wedi Tools Armirni trak wedi Tools Tesnilni trak 20 21

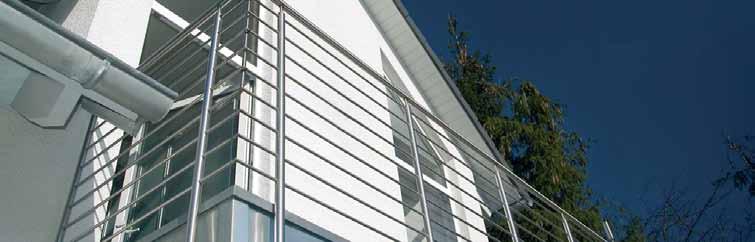

22 Montaža balkonskih konstrukcij wedi gradbena plošča Balco Pred obnovo balkonov s predvideno oblogo iz keramičnih ploščic se pogosto pojavijo pomisleki. Tudi novi balkoni in nove terase so pogosto obloženi z drugimi oblogami, kot so keramične ploščice. Najpogostejši razlog za to je, da obstaja le malo zanesljivih in za uporabo enostavnih sistemov. wedi gradbena plošča Balco je primerna za domala vse trdne in tudi kritične balkonske podlage in je tudi idealen nosilni element za kakovostno oblogo iz keramičnih ploščic. Zaradi njenega posebnega premaza ta plošča ne absorbira vode, zmanjšuje napetosti in ne zahteva dodatnih časov sušenja. Polaganje na podlage, kjer je potrebna obnova Iz stare obloge iz keramičnih ploščic odstranite poškodovane ploščice in poškodovana mesta popravite z wedi Balco cementnim lepilom. Podlaga mora biti nosilna, suha in ne sme vsebovati ohlapnih pod ročij. Če obstajajo stopnice, uporabite wedi Balco kotnik in ga z žago odrežite na mero. S cementnim lepilom prilepite wedi gradbeno ploščo s celotno površino neposredno na obstoječo podlago. Če podlaga nima potrebnega minimalnega naklona 1,5 % priporočamo uporabo wedi Balco naklonskih plošč. Gradbeno ploščo Balco s pomikanjem po celi površini vstavite v wedi Balco cementno le pilo in jo poravnajte. wedi sistemske komponente: wedi gradbena plošča Balco wedi gradbena plošča Balco Kotnik wedi gradbena plošča Balco tesnilni komplet wedi gradbena plošča Balco cementno lepilo (hitro sušeče) wedi Balco Profil za keramične ploščice Ko se lepilo strdi, stike Balco / Balco in stena / Balco zatesnite z ustreznim Balco tesnilnim kompletom. Za lep zaključek uporabite balkonski zaključni profil wedi Balco iz nerjavnega jekla V 4 A. Kotna oblika se na mero izdela na mestu montaže. Nato namestite želeno oblogo iz keramičnih ploščic.

23 Polaganje na bitumenske podlage Poseben temeljni premaz wedi Balco za bitumenske izolacijske trakove se pripravi v odvisnosti od temperature pod la ge (maks. 25 C) in z gumijastim strgalom nanese na nosilno, čis to in suho podlago. Neposredno po nanosu se v mokrem stanju temeljni premaz posuje s kremenčevim peskom. Ohlapne dele podlage morate pred nadaljevanjem ob de la ve odstraniti. Z gladko stranjo zidarske žlice z utori izdelajte reliefno kontaktno plast wedi Balco ce mentnega lepila na podlagi. Nato v odvisnosti od površine podlage z zidarsko žlico nanesite na površino wedi Balco cementno lepilo Gradbene plošče wedi Balco s pomikanjem po celotni površini vstavite v cementno lepilo wedi Balco in jih poravnajte. Če ni minimalnega potrebnega naklona, priporočamo uporabo wedi Balco naklonskih plošč. Ko se lepilo strdi, stike Balco / Balco in stena / Balco zatesnite z ustreznim Balco tesnilnim kompletom. Za lep zaključek uporabite balkonski zaključni profil wedi Balco iz nerjavnega jekla V 4 A. Kotna oblika se na mero izdela na mestu monta že. Nato namestite želeno oblogo iz keramičnih ploščic. wedi sistemske komponente: wedi gradbena plošča Balco wedi gradbena plošča Balco tesnilni komplet wedi gradbena plošča Balco, Poseben temeljni premaz wedi gradbena plošča Balco cementno lepilo (hitro sušeče) 22 23

24 Dobro je vedeti o pritrditvi in montaži Tako številne, kot so možnosti uporabe wedi gradbenih plošč na stenah in tleh, so tudi njihova področja uporabe pri rešitvah detajlov. Naj gre za kopalniško pohištvo ali dodatke, električno ali vodno talno gretje, ločilne ali pregradne stene domala za vsako obliko je wedi gradbena plošča idealna podlaga.

25 Pritrditev in montaža kopalniškega pohištva in dodatkov S pravilno debelino gradbene plošče in z wedi Tools lahko številne lastne konstrukcije in rešitve za detajle zanesljivo in hitro uresničite. keramična ploščica wedi gradbena plošča stena WC keramična ploščica wedi gradbena plošča stena armatura razporni vložek Pritrditev težke kopalniške keramike. Pritrditev z vložki za keramiko. wedi Tools Spojnik 90 wedi Tools stenski spojnik Povezava dveh gradbenih plošč pod kotom 90. Pritrditev konstrukcije iz gradbenih plošč na steno. maks. 40 kg 50 maks. 200 kg wedi Tools Spojnik wedi Tools Spojnik 90 maks. 500 mm 1000 mm Nosilnost in primer uporabe wedi Tools spojnika 180. Nosilnost. wedi sistemske komponente: wedi Tools stenski spojnik wedi Tools Spojnik 180 wedi Tools Spojnik 90 wedi Tools pritrdilni sidrnik 24 25

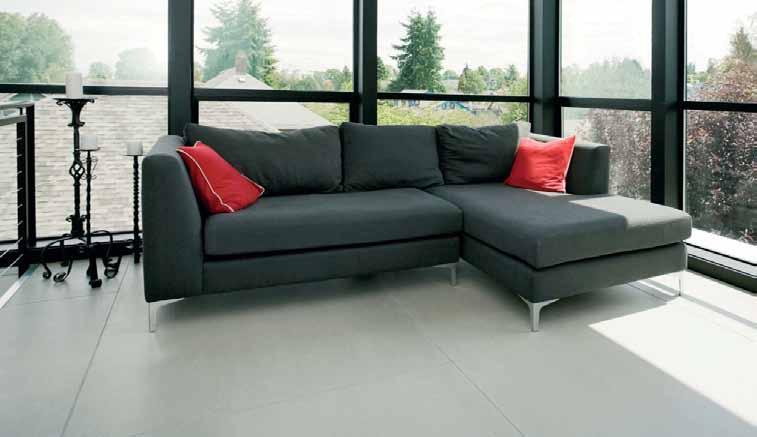

26 wedi gradbene plošče kot nosilec oblog za talno ogrevanje wedi gradbene plošče so zelo primerne tudi za uporabo pod talnim ogrevanjem. Dobre izolacijske lastnosti gradbenih plošč odvračajo toploto od tal in jo usmerjajo neposredno v prostor. Pri tem ni pomembno, če gre za vodne ogrevalne sisteme ali za elek trično izvedbo. keramična ploščica keramična ploščica kanal za vgradnjo ogrevalnega sistema wedi gradbena plošča wedi gradbena plošča električno ogrevanje podlaga podlaga Za vodne sisteme lahko kanale enostavno in hitro rezkate v gradbeni plošči. Tako je gradbena plošča hkrati toplotna izolacija in podlaga za vgradnjo. Električne talne ogrevalne sisteme lahko enostavno montirate na gradbeno ploščo, ki preprečuje toplotne izgube v smeri navzdol in s tem povečuje učinkovitost ogrevanja.

27 Pozicioniranje za kovinske vložke, spax vijake in krožne plošče za izolacijsko ploščo Stenske postavitve s širino plošče 60 Primer uporabe z lepljenjem na celotni površini in pritrditvijo z vložki od 4 mm. Izmere: 1250 / 2500 x 600 mm Primer uporabe ogrodje 600 mm od 20 mm. Izmere: 2500 x 600 mm Primer uporabe ogrodje 300 mm za BA 10 mm. Izmere: 2500 x 600 mm Primer uporabe z lepljenjem na celotni površini in grudice cementnega lepila od 20 mm. Izmere: 2500 x 600 mm Stenske postavitve s širino plošče 90 Primer uporabe z lepljenjem na celotni površini in pritrditvijo z vložki za BA 12,5; 20; 30; 50 mm. Izmere: 2500 x 900 mm Primer uporabe ogrodje 450 mm za gradbene plošče od 12,5 mm. Izmere: 2500 x 900 mm Primer uporabe polaganje s pritrditvijo z vložki in grudice cementnega lepila od 20 mm. Izmere: 2500 x 900 mm Stenske postavitve s širino plošče 120 Primer uporabe z lepljenjem na celotni površini in pritrditvijo z vložki od BA 12,5. Izmere: 2500 / 2600 x 1200 mm Primer uporabe ogrodje 600 mm od 20 mm. Izmere: 2500 x 1200 mm Primer uporabe polaganje s pritrditvijo z vlo žki in grudice cementnega lepila od 20 mm. Izmere: 2500 x 1200 mm BA = wedi gradbena plošča 26 27

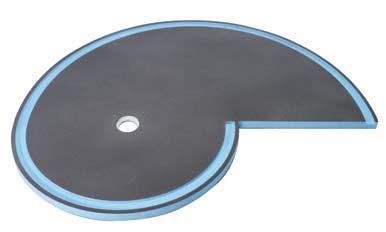

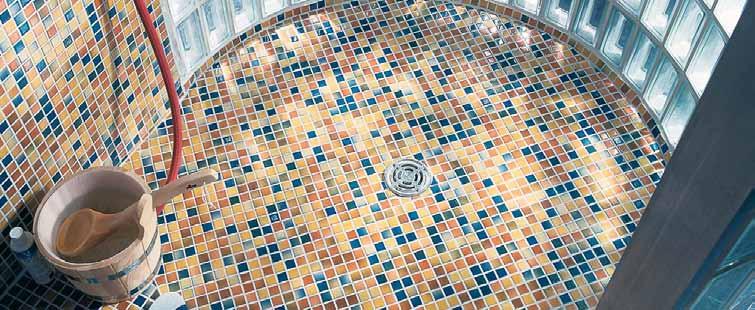

28 Lepe oblike raznolikost na nivoju tal Fundo talni elementi wedi Fundo je med poznavalci v branži pojem za zanesljive in gospodarne rešitve za gradnjo vodotesnih tušev, ki so poravnani s tlemi. V tleh vgrajeni elementi, k jih je mogoče obložiti s keramičnimi ploščicami, niso le izjemno praktični in zanesljivi, temveč odpirajo tudi popolnoma nove možnosti oblikovanja v mokrih prostorih in kopalnicah. Ti elementi so opremljeni s tesno vgrajenim talnim odtokom in dodatnim vodo tesnim slojem ter nagibom. Odlikujejo se z enostavno in zanesljivo vgradnjo. Fundo Primo Kvadratne in pravokotne izvedbe Fundo talnih elementov so klasične oblike te oblikovalske serije. Te različice na široko ponujajo prostor za prhanje. In še zdaleč niso videti dolgočasne. Fundo Trollo Primer zagotavljanja splošnega dobrega počutja so okrogli talni elementi z imenom Fundo Trollo. Ta oblika spremeni običajno prho v oazo doživetij. In s svojim premerom pribl. en meter najde zadosti prostora tudi v še tako majhni kopalnici. Fundo Borgo Če želite izbrani tuš namestiti v vogal oziroma ga tja morate namestiti in bi radi hkrati ohranili oblikovalski koncept okroglih linij, so talni elementi Fundo Borgo prava izbira. Ta izdelek uspešno združuje obliko in funkcionalnost. Fundo Nautilo Če je na voljo zadosti prostora, lahko postanejo izdelki wedi Fundo Nautilo prava senzacija v kopalnici. Naravna polžasta oblika tedaj ni samo element na nivoju tal, temveč skupaj z ustreznimi stenskimi elementi oblikuje popolnoma edinstveno prho. Ustrezne Fundo odtoke (glejte alternativo sl. 1) in možna prekritja odtokov (glejte alternativo sl. 2) boste našli v programu izdelkov. Sl. 1: Fundo Fino exklusiv Sl. 2: Fundo, navpičen odtok, DN 50

29 Polaganje na estrihe Bodisi izdelajte odprtino v že obstoječi podlagi bodisi predvidite ustrezno odprtino pri estrihu, ki ga nameravate položiti. Tako boste zagotovili možnost priklopa odtočnega elementa. Odprtino napolnite z ustreznim izravnalnim nasutjem ali z zemeljsko vlažnim estrihom, pravilno zatesnite in naredite gladko površino na ustrezni višini. Z zgornje strani vstavite O-obroč v žleb plastičnega okvira. Na spodnjo stran tuš elementa po celotni površini nanesite običajno lepilo za keramične ploščice Tuš element poravnano namestite v odprtino. Vse prehode zatesnite s Fundo tesnilnim kompletom. Element obložite s keramičnimi ploščicami. Namestite vložek za tuš in smradno zaporo. Vstavite rešetko iz nerjavnega jekla. Sifon lahko kadarkoli očistite. wedi sistemske komponente: Fundo talni elementi Fundo odtok / prekritje odtoka Fundo tesnilni komplet 28 29

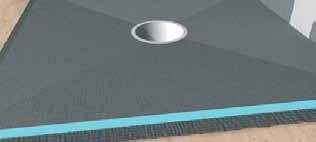

30 Polaganje na lesene podlage Izrežite potreben del tal in tako omogočite vgradnjo odtočnega elementa. V območju kasnejšega odtočnega lonca vgradite opažni element. Predvideti morate izrez za cev. Priklop in pozicioniranje odtočnega lonca na napeljavo. Zgornji rob odtočne prirobe mora biti po višini poravnan z lesenimi tlemi. Znova vgradite dele tal. Opažni element do zgornjega roba odtočne prirobe napolnite z malto. V območju odtoka morate zagotoviti poln nased. 5 6 Montaža odtočnih delov na Fundo element. Po potrebi leseno površino pred lepljenjem elementa premažite s temeljnim premazom. Element prilepite z običajnim lepilom za keramične ploščice. Vse stike, priključna območja in preboje zatesnite s Fundo tesnilnim kompletom. wedi sistemske komponente: Fundo talni elementi Fundo odtok / prekritje odtoka Fundo tesnilni komplet

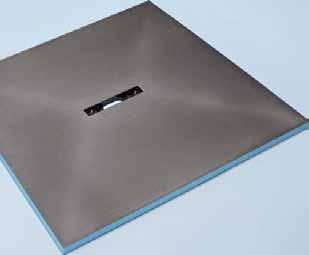

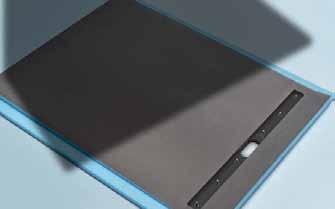

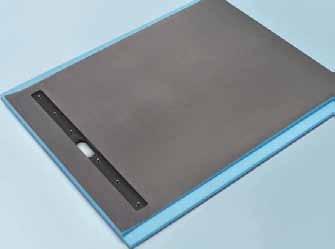

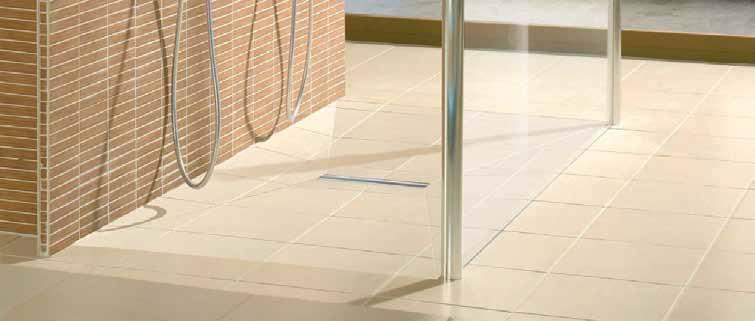

31 Žlahten odtok Fundo posebni talni elementi Fundo Riolito /Riofino wedi Fundo Riolito in wedi Fundo Riofino so tuš elementi na nivoju tal z žlebastim odtokom. Omogočajo odtekanje vode za prhanje prek ozke linije. Pri tem je linijski odvod vode pri izvedbi Riolito nameščen ob strani, pri različici Riofino pa na sredini. Za to potreben nagib je v talnih elementih že izdelan. Z obema všečnima tuš elementoma na nivoju tal je oblikovalska raven celotne Fundo serije postavljena še vi šje. Za obe različici Fundo so na voljo rešetke iz nerjavnega jekla. Z ustrezno nastavitvijo prekritij iz nerjavnega jekla na odtočnem žlebu Fundo Riolito lahko zgornjo površino obložite z najrazličnejšimi ker amičnimi ploščicami in oblogami iz naravnega ka mna. S prilagoditvijo prekritja žleba so mogoče višine postavitve obloge 4,5 mm do 14,5 mm (ali 7 mm do 20 mm glede na izbiro prekritja). Fundo Riolito z žlebastim odtokom Fundo Riofino z žlebastim odtokom 30 31

32 Polaganje Fundo Riolito na cementne podlage Po izrezu po trebne talne površine pozicionirajte spodnji del odtoka in ga priklopite. S 4 vijaki privijte odtočni nastavek na zadnjo stran elementa Fundo. Vijake trdno privijte z roko. Spodnjo stran elementa Fundo Riolito po celotni površini namažite z običajnim lepilom za keramične ploščice in ga prilepite na podlago. Na vodoravno in navpično površino iz penaste snovi nanesite neprekinjen nanos Duporit lepilne in tesnilne mase Stike po obodu zatesnite s Fundo tesnilnim kompletom. Priložene naslonske letve za keramične ploščice olajšajo polaganje ploščic. Vstavite dvodelno smradno zaporo. Odvijte nastavitvene matice za prekritje. Z nastavitvenimi maticami nastavite prekritje na ustrezno višino. wedi sistemske komponente: Fundo Riolito wedi Duporit lepilna in stenska masa Fundo tesnilni komplet Fundo odtok / prekritje odtoka

33 Polaganje Fundo Riolito na lesene podlage Izrežite potreben del tal in tako omogočite vgradnjo odtočnega elementa. Vgradite nosilno podkonstrukcijo za odtočni lonec. Montirajte odtočni lonec in ga po višini poravnajte z lesenimi tlemi Opažni element do zgornjega roba odtočne prirobe napolnite z malto in znova vgradite izrezane dele tal. Fundo Riolito položite po celotni površini. Pri tem uporabite običajno lepilo za keramične ploščice. Sosednja lesena tla izravnajte z wedi gradbenimi ploščami debeline 50 mm. Stike zatesnite s Fundo tesnilnim kompletom. wedi sistemske komponente: Fundo Riolito wedi gradbena plošča Fundo tesnilni komplet Fundo odtok / prekritje odtoka 32 33

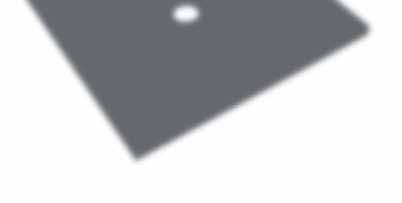

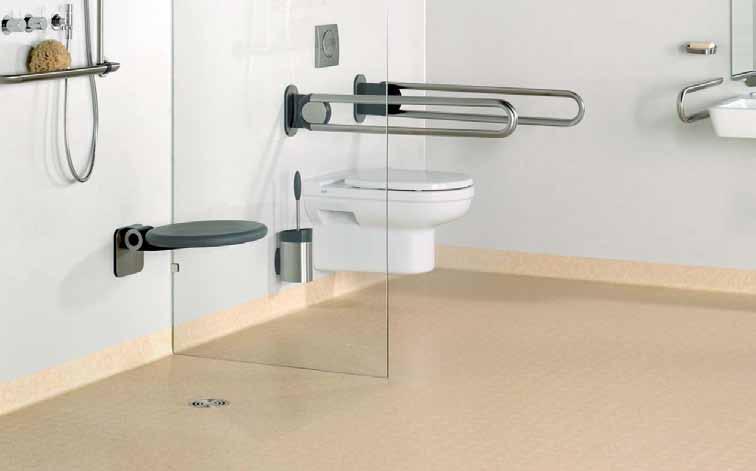

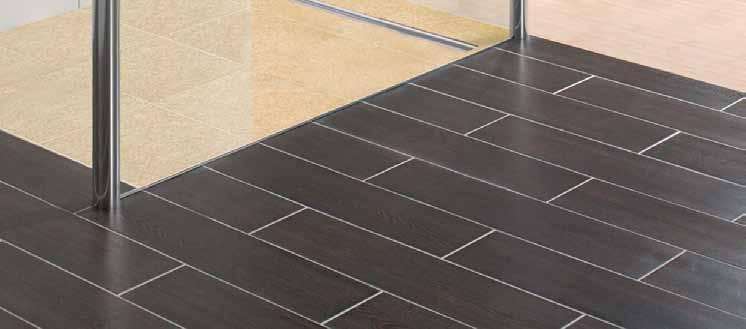

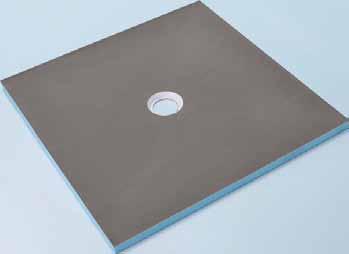

34 Kopalnica brez barier Elementi na nivoju tal pod PVC-oblogami Fundo Solso Fundo Solso je prvi tuš element na nivoju tal za vgradnjo pod PVC-obloge. Gre za pravo inovacijo. Ta element smo razvili posebno za postavitev brez barier v prostore za prhanje in kopalnice. Ta talni element je predviden za uporabo v zasebni stanovanjski gradnji in tudi v bolnicah, klinikah, hotelih in javnih stavbah. Dobro je vedeti: Celoten montažni material je priložen.

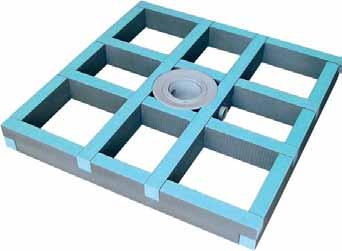

35 Hitro in enostavno Podnožje Fundo Primo Easy Set Fundo Primo Easy Set Fundo Primo Easy Set omogoča hitro in enostavno vgradnjo tuš elementov na nivoju tal serije wedi Fundo na izbrano višino. Polnjenje z malto ali estrihom ni več potrebno. Celotna višina kompleta Fundo Primo Easy Set znaša 14 cm

36 Lepša zaščita wedi profili za keramične ploščice wedi profili za keramične ploščice so za uporabo primerni tam, kjer se pri polaganju keramičnih ploščic zahtevajo učinkovita zaščita robov, lepo izdelan zaključek keramičnih ploščic, dilatacijske fuge ali trajni balkonski zaključki. Ti profili so robustni in hkrati okrasni. V vedno večjem številu se uporabljajo v zasebni in tudi komercialni gradnji. wedi profili za keramične ploščice iz umetne mase Profili za keramične ploščice wedi Jolly in wedi Tubby iz umetne mase vsaki kopalnici podarjajo njeno individualno linijo. Ti profili poživijo s keramičnimi ploščicami obložene površine, poudarijo vodoravna in navpična funkcionalna področja in zagotavljajo popoln zaključek robov keramičnih ploščic. Jasno in vedno idealno ravni wedi Jolly zaključni robniki za keramične ploščice Lepo in pestro zaokroženi Tubby profili iz umetne mase Profili za keramične ploščice iz medenine wedi Sun profili za keramične ploščice zagotavljajo tako učinkovito zaščito, da celo dvižni vozički in viličarji, ki vozijo po keramičnih ploščicah v industrijskih obratih, ne morejo poškodovati robov keramičnih ploščic. Kljub temu pa te profile lahko uporabljate tudi kot elegantne oblikovalske elemente.

37 Profili za keramične ploščice iz nerjavnega jekla Kakovostni in obstojni wedi Arena ravni profili za keramične ploščice Kot skoraj pri vseh wedi profilih iz nerjavnega jekla je osnovni material Arena profilov za keramične ploščice jeklo V 4 A. Ta material jamči, da so ti profili korozijsko obstojni v morski vodi in industrijskem zraku. Špranjska korozija, kot npr. v bližini tesnil in oblog, jim ne more do živega. Izjemne tehnične lastnosti se pri teh profilih med drugim zrcalijo tudi v njihovih individualnih oblikah, ki jih je mogoče prilagoditi keramični ploščici. Nevidni prehodi Profili za keramične ploščice iz nerjavnega jekla po zaslugi wedi Combi profilov za izravnavo višine wedi Combi profili za izravnavo višine iz nerjavnega jekla V 4 A omogočajo brezhiben prehod med dvema različno visokima oblogama. Obdelava je enostavna, kolikor je le mogoče. wedi Combi profil najprej z jeralno žago odrežite na predvideno dolžino. Z zadnje strani napolnite z lepilom za keramične ploščice. Naluknjani sidrni krak vstavite v lepilo za keramične ploščice. Ekskluzivno in vznemirljivo zaokroženi wedi VIP profili za keramične ploščice Vrhunski wedi VIP profili za keramične ploščice tudi najmanjši kopalnici podarijo kanček ekskluzivnosti. Ti profili omogočajo odličen oprijem lepila za keramične ploščice in fugirne malte in hkrati idealno zaključujejo in zaščitijo robove. Poleg poliranih profilov izberite ustrezne wedi VIP kotnike. Ne gre pozabiti majhne, ampak zelo dobrodošle prednosti teh profilov za keramične ploščice: Vse robove keramičnih ploščic zaokrožijo. Vogali tako ne bodo več v napoto. Trajna zaščita wedi Stop profili za zaščito robov Za naknadno vgradnjo v hotelirske in gostinske objekte morajo profili zagotavljati všečen videz in hkrati trajno zaščito, tudi pri velikih obremenitvah. Vse našteto lahko ponudi wedi Stop profil za zaščito robov. S svojo V 4 A kakovostjo in debelino 1,5 mm sta oba kraka teh profilov zlahka kos vsem morebitnim udarnim in sunkovitim obremenitvam. Vsi profili so opremljeni z zaščitno folijo, ki jo je mogoče odstraniti. Z wedi Duporit lepilno in tesnilno maso jih lahko namestite na poljubno stensko oblogo. Masivna trdnost wedi Step profili za zaščito stopnic Robovi stopnic so stalno intenzivno obre menjeni. Potrebujejo posebno zaščito. wedi Step profili za zaščito stopnic iz medenine in nerjavnega jekla so primerno masivni in hkrati idealna rešitev za kakovostni naravni kamen in keramične ploščice. Ti profili trajno ščitijo robove pred poškodbami, s povišanjem profila preprečujejo nevarnost zdrsa in zaradi svojega zelo širokega kraka prenesejo zelo velike obremenitve. Blago zaokroženi profili za zaščito stopnic popestrijo oblogo iz keramičnih ploščic, ne zahtevajo veliko vzdrževanja in stopnicam podarjajo pridih elegance. Tehnične podatke in ustrezno dodatno opremo boste našli v našem programu izdelkov

38 Aluminijasti profili za keramične ploščice Za stanovanjske prostore so wedi City profili za keramične ploščice cenovno ugodna in zelo vsestranska rešitev, ki zagotavlja ustrezno zaščito. Pri kemičnih in mehanskih obremenitvah so le pogojno uporabni. Pri vgradnji zaradi tega pazite in malto in fugirno maso nemudoma odstranite s prostih vidnih površin. wedi premični in dilatacijski profili Trdni in sposobni wedi Objekt dilatacijski in lepilni profili Dilatacijski in lepilni profili wedi Objekt so opremljeni s površino, ki je odporna proti odrgninam in so idealni za tankoslojno podlago. Pri minimalno površinsko poravnani vgradnji ti profili predvsem zagotavljajo optimalno zaščito robov zelo obremenjenih oblog iz keramičnih ploščic v objektih (poročilo o preskusu ustanove Säurefliesner-Vereinigung e.v., Pre skuše valni in svetovalni inštitut za stenske in talne obloge ). S svojimi posnetimi kraki zagotavljajo enostavno namestitev pod keramične ploščice. Te profile vgradite neposredno pri polaganju. Obojestransko narebrena površina omogoča dober oprijem lepila za keramične ploščice. Trojna moč wedi Triolos dilatacijski profili wedi Triolos dilatacijski profili so zelo praktična rešitev težav za dilatacijske fuge v notranjosti in na prostem. Posebna izvedba pritrdilnega kraka s svojimi mesti za predviden lom, ki jih je mogoče pretrgati, zagotavlja veliko fleksibilnost pri polaganju. Profili se neposredno vdelajo zraven in s svojo obojestransko narebreno površino svojih stranic zagotavljajo bistveno boljši oprijem med dilatacijskim profilom in lepilom za keramične ploščice. Možnost trganja obeh zunanjih stranskih krakov olajša izvedbo zaokroženih priključnih fug. Če odtrgate celoten stranski krak, tudi vgradnja na že obstoječe obloge ni več nemogoča. To zagotavlja optimalno absorpcijo gibanja. Od robustnega do fleksibilnega wedi Objekt dilatacijski profili wedi Objekt dilatacijski profili 501 predstavlja zelo zanesljivo in robustno zaščito robov. Položite jih v malto. Uporabite jih lahko za vse vrste keramičnih ploščic in oblog iz naravnega kamna, pri estrihih, tekstilnih oblogah in oblogah iz umetnih mas brez naknadnega obrizga. wedi Objekt dilatacijski profili 502 in 503 so stabilne dilatacijske fuge z zelo veliko fleksibilnostjo pri uporabi z vibracijsko izdelano podlago in pri oblogah iz keramičnih ploščic, naravnega kamna in pri estrihih.

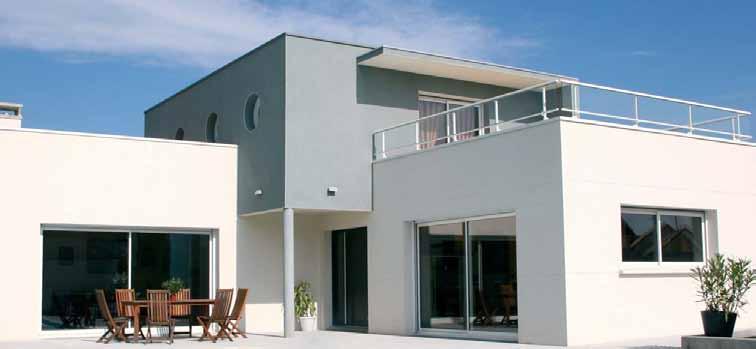

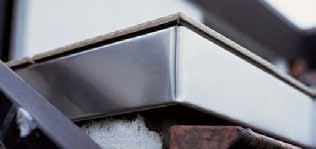

39 Balco profili za keramične ploščice za balkone in terase wedi Balco profili za keramične ploščice iz nerjavnega jekla V 4 A so korozijsko obstojni v morski vodi in industrijskem zraku ter neobčutljivi za špranjsko korozijo. V odvisnosti od področja uporabe sta na voljo dve različici: wedi Balco profili za polaganje na tankoslojno podlago in wedi Balco profili za polaganje v debeloslojno podlago. wedi Balco profili za keramične ploščice polaganje na debeloslojno podlago Ti profili za keramične ploščice so predvideni posebno za polaganje keramičnih ploščic v debeloslojno podlago in jih priporočamo pri estrihih z drenažo. Za wedi Balco profile za keramične ploščice za polaganje v debeloslojno podlago so na voljo spojniki (pri dolžinah balkonov in teras več kot 2,50 m) in kotniki za izdelavo optično brezhibnih vogalov. wedi Balco profili za keramične ploščice polaganje na tankoslojno podlago Za wedi Balco profili za keramične ploščice za polaganje na tankoslojno podlago se skrivajo lepilni profili iz nerjavnega jekla s ščetkano površino. Skupaj z wedi gradbeno ploščo Balco so idealen zaključek za zunanje področje in zagotavljajo tehnično popolno in všečno prekritje robov. Za te profile so na voljo tudi spojniki za premostitev razdalj, ki so večje kot 2,50 m. Kotnikov ne boste potrebovali. Vogale lahko izdelate izključno z upogibom profila potem, ko ste predhodno izrezali sidrni krak. wedi Balco profil za keramične ploščice, polaganje na debeloslojno podlago wedi Balco profil za keramične ploščice, polaganje na debeloslojno podlago wedi Balco profil za keramične ploščice, polaganje na debeloslojno podlago Tehnične podatke in ustrezno dodatno opremo boste našli v našem programu izdelkov

40 Praktični pomočniki Še več zadovoljstva s keramičnimi ploščicami wedi praktični pomočniki so smiselni dopolnilni izdelki in izdelki za pomoč pri polagalskih delih. Pri tem velja omeniti predvsem kakovostne plošče za zvočno izolacijo pohodnega hrupa, ločilne sisteme in tesnilne sisteme, preskušeno zaščitno tkanino in wedi Duporit lepilno in tesnilno maso, ki se odlikuje z odličnim oprijemom. Različne in številne izvedbe zagotavljajo široke možnosti uporabe hkrati z jamstvom za kakovost. wedi Duporit lepilna in stenska masa wedi Duporit lepilna in tesnilna masa zagotavlja močan oprijem in je zaradi tega idealna za polaganje keramičnih ploščic.

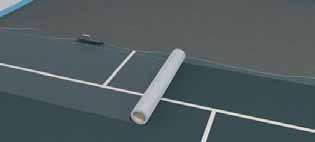

41 Zvočna izolacija pohodnega hrupa wedi Nonstep Plus wedi Nonstep Plus zagotavlja zvočno izolacijo pohodnega hrupa za toge in ravne podlage. Ta izolacija vsebuje 6 mm debelo plast iz reciklirane gume in XPS kosme, vezane s poliuretanom. Te plošče se s 6 mm wedi gradbenimi ploščami zlepijo s prekrivni spoji. Po zaključenem armiranju po celotni površini z wedi Tools armirnim trakom je mogoče keramične ploščice polagati neposredno brez predhodne obdelave. Edina izjema: neravnine na tleh, ki jih je treba predhodno izravnati s primerno izravnalno maso (nivelirna in izravnalna talna masa). Izboljšanje pohodnega zvoka pod keramičnimi oblogami: 16 db Plošče za zvočno izolacijo pohodnega hrupa položite na primerno in ravno podlago. Morebitne neravnine pred polaganjem izravnajte. Te plošče položite zamaknjeno. Križne fuge niso zaželene. Estrih podlaga je popolnoma položena, armirana z wedi Tools armirnim trakom in obdelana z običajnim lepilom za ploščice. Pripravljena je za polaganje keramičnih ploščic. Zvočna izolacija pohodnega hrupa wedi Nonstep Plan Če so pri talni oblogi, ki je predvidena za obnovo, prisotne manjše neravnine, uporabite wedi Nonstep Plan. Ta plošča za zvočno izolacijo pohodnega hrupa vsebuje reciklirano gumo in XPS kosme, vezane s poliuretanom, ki je prevlečen s posebno mineralno in fleksibilno tesnilno plastjo. Na wedi Nonstep Plan lahko po armiranju celotne površine z wedi Tools armirnim trakom neposredno polagate keramične ploščice. Samo večje neravnine morate predhodno izravnati z izravnalno maso (nivelirna in talna izravnalna masa). Izboljšanje pohodnega zvoka pod keramičnimi oblogami: 14 db Morebitne neravnine pred polaganjem izravnajte. Na mero lahko enostavno odrežete z nožem za preproge. Stike zlepite s krep papirjem in tako preprečite nastanek zvočnih mostov. Po celotni površini nanesite lepilo za keramične ploščice kot kontaktno plast. wedi armirni trak položite s prekritji od 5 6 cm v to lepilo in izravnajte z gladilko. Nato lahko začnete s polaganjem keramičnih ploščic. wedi sistemske komponente: wedi Nonstep Plus wedi Tools Armirni trak wedi Nonstep Plan 40 41

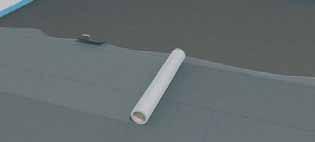

42 Tesnilni trak wedi Subliner Dry Trajno tesnjenje z wedi Subliner Dry. Gre za tankoslojni tesnilni trak za premostitev razpok iz polietilenske folije, ki je zelo odporna proti trganju. Obojestransko kaširana posebna tkanina zagotavlja optimalen oprijem s sredstvi za polaganje ploščic. Za hitro zagotavljanje tesnjenja na gradbiščih s tesnim terminskim planom. Za uporabo s keramičnimi ploščicami, ploščami in oblogami iz naravnega kamna za stenske in talne površine v notranjih prostorih. Področja uporabe wedi Subliner Dry je tesnilni trak za zmerno obremen je ne vlažne prostore razredov obremenitve z vlago 0, A01, A02 po ZDB podatkovnem listu, kot so npr. hišne kopalnice in kopalnice v hotelih. Izdelek wedi Subliner Dry ima soglasje za uporabo v gradbeništvu za izdelavo kompozitnega tesnjenja v zelo obremenjenih mokrih področjih razredov obremenitve A1, A2, C, kot so npr. prostori za prhanje, okolje plavalnih bazenov, velike kuhinje in pralnice. Za področja, kjer je potrebno soglasje za uporabo v gradbeništvu, uporabljajte samo sistemsko preverjeno malto za tankoslojne podlage. Ustrezne vrste boste našli v splošnih potrdilih preskusih gradbenih izdelkov.

43 Ločilni trak wedi Subliner Flex Zanesljivo ločevanje z wedi Subliner Flex. Ta izdelek je predviden za ločevanje in zmanjševanje napetosti med zgornjimi oblogami iz keramičnih ploščic, plošč in naravnih kamnov ter podla go v notranjih prostorih. Ta plošča zagotavlja učinkovito premostitev razpok in je zaradi svoje majhne vgradne debeline zelo primerna za obnovitvena dela in sanacije. Področja uporabe Gre za ločilni trak za premostitev razpok iz trdne ojačitve s tkanino. Obojestransko kaširana posebna tkanina zagotavlja optimalen oprijem s sredstvi za polaganje ploščic. Primerni so za uporabo na vseh nosilnih podlagah in mešanih podlagah, kot so n pr. betonska tla, cementni, anhidritni in litoasfaltni estrihi, stare parketne obloge z dobrim oprijemom, cementni, apneno-cementni in mavčni ometi. Tesnilni in / ločilni trak wedi Subliner Dry & Flex wedi Subliner Dry & Flex ponuja tesnjenje in ločevanje v enem. Gre za fleks ibilen tesnilni in ločilni trak za premostitev razpok. Izdelan je iz polietilenske folije, ki je zelo odporna proti trganju. Obojestransko kaširana posebna tkanina zagotavlja optimalen oprijem s sredstvi za polaganje ploščic. Za hitro zagotavljanje tesnjenja na gradbiščih s tesnim terminskim planom. Za uporabo s keramičnimi ploščicami, ploščami in oblogami iz naravnega kamna za stenske in talne površine v notranjih in zunanjih prostorih. Ta posebni trak zagotavlja izboljšano izravnavo napetosti pri nenad nih spremembah temperature. Področja uporabe wedi Subliner Dry & Flex je tesnilni trak za zmerno obremenjene vlažne prostore razredov obremenitve z vlago 0, A01, A02 in B0 po ZDB podatkovnem listu, kot so np r. hišne kopalnice, kopalnice v hotelih, balkoni in terase. Izdelek wedi Subliner Dry & Flex ima soglasje za uporabo v gradbeništvu za izdelavo kompozitnega tesnjenja v zelo obremenjenih mokrih področjih razredov obremenitve A1, A2, C, kot so np r. pro stori za prhanje, okolje plavalnih bazenov, velike kuhinje in pralnice. Za področja, kjer je potrebno soglasje za uporabo v gradbeništvu, uporabljajte samo sistemsko preverjeno malto za tankoslojne podlage. Ustrezne vrste boste našli v splošnih potrdilih preskusih gradbenih izdelkov. Tehnične podatke in ustrezno dodatno opremo boste našli v našem programu izdelkov

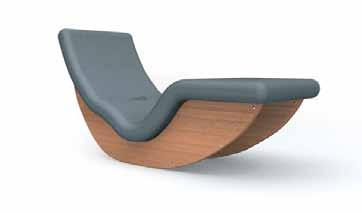

44 Sanoasa Wellness ležalniki Najlepša oblika za sprostitev Wellness ležalniki oblikovalske serije Sanoasa so na voljo v štirih različicah. Od gugalnika Letizia z žlahtnim lesenim podnožjem do izvedb Onda, Calma in Oscilla. Te izvedbe s svojimi različnimi oblikami in dizajni so namenjene za različne okuse in področja uporabe. Sanoasa Letizia Wellness gugalnik Sanoasa Onda Wellness ležalnik Sanoasa Calma Wellness ležalnik Sanoasa Oscilla Wellness ležalnik Dobro je vedeti: Vse Sanoasa wellness ležalnike lahko naročite tudi z ogrevanjem. Sanoasa wellness klopi Sanoasa Collina & Sanoasa Forma Sanoasa wellness klopi Collina in Forma s svojo široko obliko ne ponujajo le veliko prostora, temveč s svojo individualno zasnovo vabijo tudi k sprostitvi. Sanoasa Collina Wellness klop Sanoasa Collina linea Wellness klop Sanoasa Forma Wellness klop Sanoasa Forma linea Wellness klop

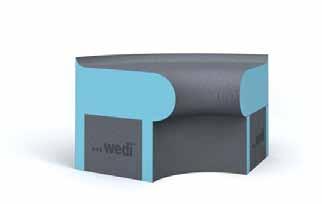

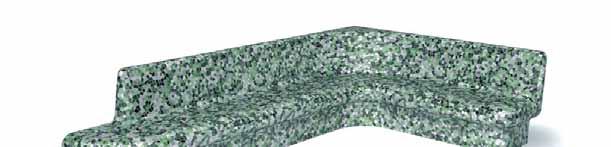

45 Sanoasa Comoda & Sanoasa Bellina, modularne wellness klopi Sanoasa Comoda linea kotni element 90, okrogel Sanoasa Bellina linea kotni element 90, okrogel Sanoasa Comoda wellness klopi so na voljo v številnih različicah, s katerimi lahko oblikujete svojo poljubno sedežno kombinacijo. Naj gre za klopi, kotne sklope ali všečne zaključne rešitve, najpozneje po individualnem polaganju keramičnih ploščic ti izdelki narekujejo obliko v vseh kopalnicah in wellness centrih. Sanoasa Bellina wellness klopi v nasprotju s Comoda klopmi niso opremljene z integriranimi naslonjali za hrbet. Zaradi tega so zelo primerne za zvezen in poravnan prehod na stene (idealno z wedi gradbeno ploščo). Dobro je vedeti: Vse Sanoasa wellness klopi lahko naročite tudi z ogrevanjem. Sanoasa Comoda Wellness klop Tehnične podatke in ustrezno dodatno opremo boste našli v našem programu izdelkov

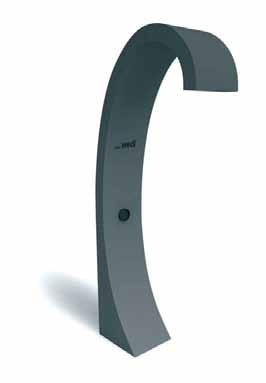

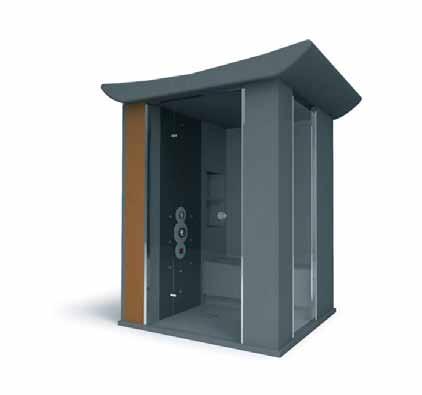

46 wedi Sanoasa wellness multicenter Cela hiša v kopalnici Wellness multicenter wedi ponuja tako skoraj vse, kar iz običajne prhe naredi popolno oazo dobrega počutja. Masažni tuši s stranskimi šobami, sproščujoče parne kopeli, ki vzpodbujajo krvni obtok ali prijetne svetlobne igre z nastavljivimi barvami prav tako spadajo k opremi kot raz lič ne izvedbe, ki jih je mogoče individualno vključiti v zasnovo prostora. Ti multicentri so lahko seveda opremljeni tudi s številnimi dodatki, kot so n pr. ekskluzivne plošče s tuši, tuš, ki posnema naravno igro dežja (raindance), dodatna tehnika z LED diodami, kabel z optičnimi vlakni s 50 svetlobnimi točkami ali šobe za iztekanje pare iz kakovostnega nerjavnega jekla. Primer: Sanoasa Agola wellness multicenter Ta izvedba je zelo primerna za namestitev v vogal. Majhna, kompaktna in kljub temu bogato opremljena. wedi Sanoasa Vario Oaze dobrega počutja na majhnem prostoru Vario kabine wedi so posebno zasnovane tuš kabine, ki so zaradi svojih vsestranskih oblik, velikosti in možnosti opreme primerne za individualno postavitev v kopalnice vseh vrst. S predvideno namestitvijo v vogal ali ob steno, z oblikovano strešno konstrukcijo ali brez nje so te konstrukcije izdelane brez napeljave in opreme za napajanje, paro in tuše. Tako omogočajo fleksibilno vgradnjo glede na obstoječe prostorsko stanje. Opremiti jih je mogoče po uporabnikovih željah. Primer: Sanoasa Toretta vario kabina Oblike z ravnimi linijami, možnost vgradnje koničaste strehe, integrirana wellness klop in možnost postavitve v vogal odlikujejo različico Toretta. Sanoasa Toretta, z ravno streho Ostale Sanoasa wellness multicentre in Sanoasa vario kabine skupaj s tehničnimi podatki in ustrezno dodatno opremo boste našli v našem programu izdelkov.

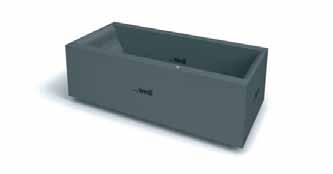

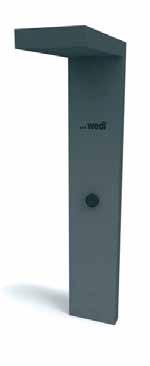

47 wedi Sanbath Individualno kopalniško pohištvo Beli umivalniki, bele banje in beli tuši sedaj je s tem konec! Oblikovalska serija wedi Sanbath ponuja najpreprostejši način za nove oblike in barve v vaši kopalnici. Jasna eleganca, ustvarjalne oblikovalske oblike ali točkovni barvni akcenti. wedi Sanbath spremeni kopalnico v dnevno sobo in umivalnike v pravo pohištvo. Sanbath Wave Tuš stebrič Nenavaden tuš stebrič valovitega videza z vgrajeno enoto znamke Hansgrohe za vgradnjo ročnih in nadglavnih tušev. Sanbath Wave Umivalnik Zunaj oglat, znotraj valovit. Značilna oblika umivalnika serije Wave. Sanbath Flat Umivalnik Nova generacija umivalnikov nevsiljive oblike. Analogno kot tuš elementi na nivoju tal Fundo Primo. Sanbath Wave Banja Za vgradnjo pripravljena banja z nagnjeno ležalno površino za resnično udobje. Sanbath Cube Umivalnik Sanbath Cube Banja Banja drugačne oblike. Postavite, priklopite, obložite s keramičnimi ploščicami in končano! Celoten umivalnik kubistične oblike. Prava paša za oči v vsaki kopalnici. Sanbath Cube Tuš stebrič Jasne linije značilnega kubističnega oblikovanja. Preprosto, elegantno in hkrati zelo učinkovito

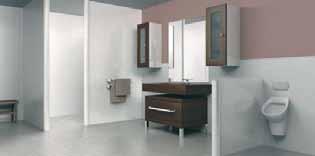

48 Stenski tuš sistem wedi Moltoromo Modularen individualni sistem za več prostora Modularen sistem wedi Moltoromo omogoča učinkovito ustvarjanje številnih stenskih oblik za različne vrste uporabe v kopalnicah in wellness prostorih. Okrogle oblike, vogalne rešitve ali npr. vijugaste linije lahko enostavno in hitro montirate. Princip obdelave wedi Moltoromo Ta modularen program omogoča izdelave domala poljubne stenske oblike. Stenske elemente lahko medsebojno povežete s spojem utor in pero ter wedi Dupont lepilno in tesnilno maso, ki jo nanesite v utor in na levo in desno stran peresa. Nato stike prelepite z wedi Tools armirnim trakom in položite keramične ploščice na običajen način. Tehnične podatke in ustrezno dodatno opremo boste našli v našem programu izdelkov.

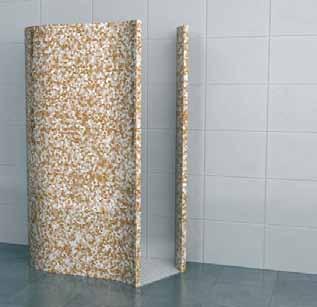

49 Ustvarjalne oblike tušev in rešitve za predelne stene Različni modularni elementi sistema wedi Moltoromo ne omogočajo samo vsestranskih možnosti oblikovanja sten prostora za prhanje in rešitev pri izdelavi predelnih sten, temveč jih je poleg tega mogoče kombinirati tudi s številnimi drugimi kopalniškimi izdelki. Idealna je np r. kombinacija s Fundo talnimi elementi. Tako nastanejo zelo ustvarjalne različice prostorov za prhanje. Elementi programa Moltoromo so na voljo z napajalnim kanalom ali brez njega. Robustna izvedba napajalnih elementov pri tem ne ponuja samo votlega prostora za vodo vodno napeljavo in priključke, temveč je hkrati tudi trden nosilec za montažo dodatkov, kot so np r. držala za brisače, drogovi za pritrditev tuša, ipd. Poleg tega obstaja še ena prednost: tuše in predelne stene lahko prosto postavite v prostor, ker je prostor za priključke predviden že v samem sistemu in tako ta prostor ni več odvisen od sten. Primer 1: Stenska postavitev sistema z osnovnim elementom wedi Fundo talno ploščo (1800 x 900 mm) Primer 2: Prostostoječa postavitev sistema ovalne oblike Primer 3: Postavitev stene v polkrogu Primer 4: Prostostoječa postavitev sistema v obliki črke U Primer 5: Stenska postavitev sistema z osnovnim elementom wedi Fundo talno ploščo (1800 x 900 mm) 48 49

50 Fundo oblikovalski tuši Izkoristite tuš elemente na nivoju tal Tuš elementi na nivoju tal so do danes postali precej več kot le trend. V zasebnem področju se vedno več uporabljajo, saj uspešno združujejo všečnost in visoko stopnjo funkcionalnosti. Vendar kako potem izgledajo sami tuši? Oblikovalski koncept Fundo združuje ustvarjalne linije z naravnimi oblikami. Pri tem ohranja svojo preprostost in zanesljivost na področju uporabe prav tako kot vsi oblikovalski objekti vrhunske znamke wedi. Princip obdelave primer wedi Fundo Trollo 1 2 Fundo Nautilo Oblikovalski tuši, na voljo z vstopom z desne ali leve strani Po vgradnji talnega elementa v valoviti obliki nanesite wedi Duporit lepilno in tesnilno maso v izrez, kamor boste nato postaviti posamezne stenske elemente. Stenske elemente medsebojno povežite s spojem utor in pero ter wedi Dupont lepilno in tesnilno maso, ki jo nanesite v utor in na levo in desno stran peresa Stenske elemente pozicionirajte v skladu z navodilom za montažo Stične spoje med gradbenimi ploščami znotraj in zunaj prelepite z wedi Tools armirnim trakom in jih zatesnite. Prehod med stenami tuša in talno ploščo zaprite z wedi Duporit lepilno in tesnilno maso. Nato na običajen način obložite s keramičnimi ploščicami in montirajte želene kopalniške armature. Dobro je vedeti: Celoten montažni material je priložen.

51 Princip obdelave primer wedi Fundo Trollo libero Pri vgradnji talnega elementa razporedite dovodno napeljavo za hladno in toplo vodo po načrtu instalacije. V valoviti obliki nanesite wedi Duporit lepilno in tesnilno maso v izrez, kamor boste nato postaviti posamezne stenske elemente. Stenske elemente medsebojno povežite s spojem utor in pero ter wedi Dupont lepilno in tesnilno maso, ki jo nanesite v utor in na levo in desno stran peresa. Stenske elemente posamično pozicionirajte v skladu z navodilom za montažo. 5a 5b 6 7a Različica s podometno armaturo: dovodne cevi s pomočjo spax vijakov pritrdite na zadnjo ojačitveno ploščo in priključite. Različica z nadometno armaturo: stenske priključke s pomočjo spax vijakov pritrdite na zadnjo ojačitveno ploščo. Po potrebi montirajte ustrezen podaljšek za pipo. V revizijski odprtini izdelajte izreze za armature in pri podometni različici tudi za nadglavno prho ter prilepite ploščo v območju prekritja stenskega elementa in v talnem območju. Pri podometni različici zatesnite preboje z wedi Duporit lepilno in tesnilno maso in ustreznimi wedi Tools tesnilnimi manšetami. 7b Pri nadometni različici analogno zatesnite izreze za dovodno napeljavo. Stične spoje znotraj in zunaj prelepite z wedi Tools armirnim trakom. Prehod med stenami tuša in talno ploščo zaprite z wedi Duporit lepilno in tesnilno maso. Nato na običajen način obložite s keramičnimi ploščicami in montirajte želeno armaturo in morebiten drog za pritrditev tuša na ojačeni stenski element. Dobro je vedeti: Celoten montažni material je priložen

52 Wellnessvsestranske Partner, k zagotavlja vse od A do Ž Naša obljuba se glasi: z vami smo prav od začetka. Po izdaji naročila bomo s pomočjo vaših idej in načrtov izdelali individualne CAD osnutke. Iz trde pene iz ekstrudiranega polistirola, vodotesnega materiala za vlažne in mokre prostore, bomo individualno izdelali testne konstrukcije. Že izdelane in za montažo pripravljene komponente bomo dostavili na vaš naslov. Podporo bomo ponudili na vseh področjih. Pri izbiri koncepta osvetlitve, izbiri ogrevalnih naprav oziroma pri izdelavi glasbene opreme in pri izbiri opreme za prhanje Vi imate idejo Imate vizijo ali konkretne ideje za wellness objekt? Usedli se bomo skupaj! načrtujemo skupaj V vaše osnutke in skice bomo vključili gradbene elemente, opremo za prhanje, odtoke in dovodno napeljavo izdelamo na mero Na osnovi ponudbe, naročila in potrdila bomo v naših obratih zelo natančno po predvidnem načrtu izdelali konstrukcijo celotnega wellness objekta, ki jo bomo tudi poskusno sestavili in tako ugotovili pravilnost medsebojnega ujemanja posameznih komponent. dobavimo ob dogovorjenem času Vse predhodno izdelane dele dobavimo v celoti in ob dogovorjenem času. Zraven boste prejeli tudi podrobno in razumljivo navodilo za postavitev, napisano po sistemu korak za korakom.

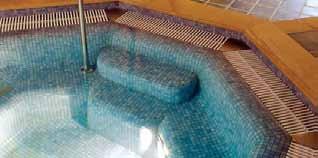

53 Resnične prednosti Varnost z wedi kakovostjo Trda pena iz ekstrudiranega polistirola in naknaden premaz združujeta številne koristne lastnosti v enem samem izdelku. Zaščita pred vlago, učinkovita toplotna izolacija in funkcionalnost kot nosilni material za keramične ploščice in druge obloge. wedi torej ponuja številne neslutene možnosti. V roki strokovnjaka je vsak izdelek iz wedi gradbenih plošč dejansko izjemna oblikovalska komponenta, ki s svojimi oblikovalskimi in uporabnimi možnostmi domala ne pozna meja. Različne prednosti skupaj z enostavno in fleksibilno obdelavo podarjajo wedi gradbenim ploščam resnično vsestranskost. Nosilni material na steni, obloga na starih podlagah in ceveh, podlaga na tleh ali izdelava npr. kopalniškega pohištva. Še tako zapleteno obliko je mogoče individualno uresničiti s pomočjo wedi gradbenih plošč. Edinstvena površinska struktura ni samo idealna podlaga Vsestranska oblike in tehnika Brez zgube kakovosti je mogoče izdelati domala poljubno obliko in ustreči še tako posebnim željam. Izdelamo sisteme za ogrevanje vode, električno napeljavo in vso opremo za prhanje. Steklene elemente in steklena vrata lahko skupaj s pripadajočimi okviri ponudimo v svojem programu. Tudi pri izbiri svetlobne (LED, halogenska svetila) in glasbene tehnike ponujamo opremo od A do Ž. Pri tem so v pomoč naši izkušeni speciali sti, ki delujejo v naši mednarodni mreži

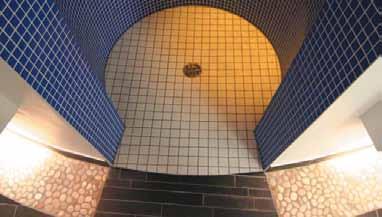

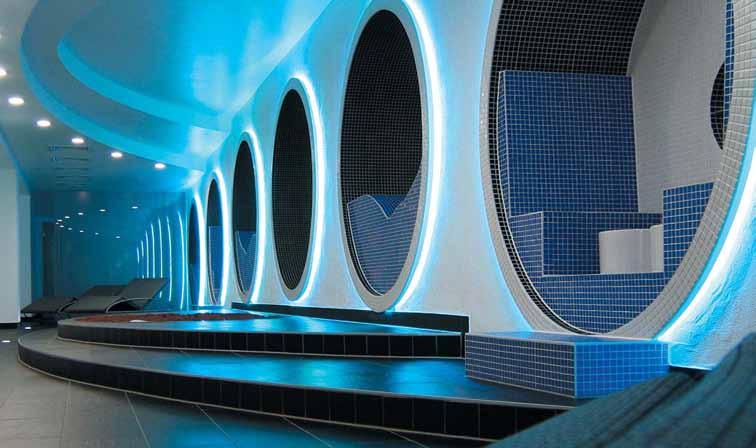

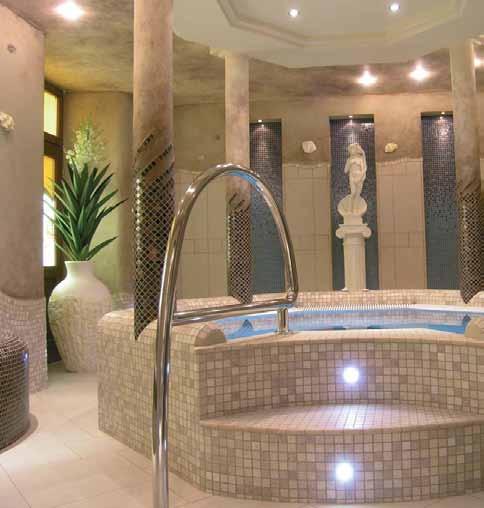

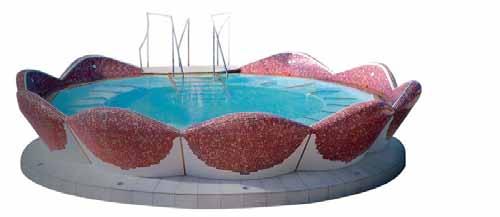

54 Reference Primeri vsestranskih oblik

55 54 55

56 D 10/09 K 07/09 A /302 Pridržane pravice do tehničnih sprememb. wedi GmbH Hollefeldstraße Emsdetten Telefon Telefax info@wedi.de SI
