Opšte KROVNI POKRIVAČI I

Transcript

1 1 KROVNI POKRIVAČI I FASADNE OBLOGE 2 Opšte Podela prema zaštitnim svojstvima: Hladne obloge - zaštita hale od atmosferskih padavina, Tople obloge - zaštita hale od atmosferskih padavina i prodora hladnoće (toplote) i zvuka.

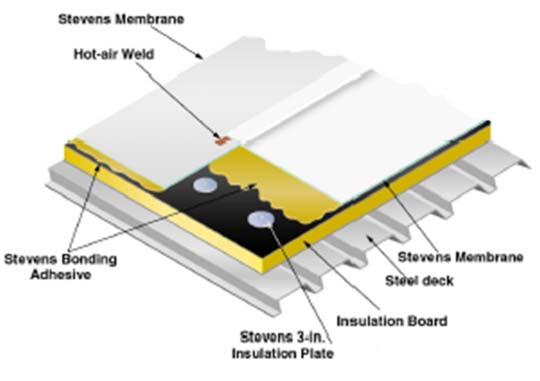

2 3 Krovne folije tehnički podaci Težina: 1,0-1,5 kg/m 2 Nagib krovne ravni: 1-3 Širina rolne: 1,5 m Dužina rolne: 50 m 4 Krovne folije a) Vezane (pričvršćene) za podlogu mehaničkim putem

3 5 Krovne folije b) Lepljene za podlogu 6 Krovne folije c) Slobodno položene, vezane (pričvršćene) za podlogu pomoću balasta

4 7 Salonit ploče 8 Salonit ploče tehnički podaci Dužina krova u pravcu streha sleme Minimalni nagib krova (α ) do 10 m do 20 m do 30 m iznad 30 m fasade > Veličina uzdužnog preklopa (mm)

5 9 Salonit ploče tehnički podaci Podaci za veliki salonit (8 talasa, 40/150) dužina 1750 mm širina 1130 mm korisna širina 1070 mm debljina 6 mm dužina talasa 152 mm visina talasa 38 mm toplotna provodljivost 0,31W/mK težina 25,6 kg /kom pakovanje kom/pal težina palete cca. 2,6 tone Podaci za mali salonit (5,5 talasa, 51/177) dužina 1000 mm širina 920 mm korisna širina 850 mm debljina 6 mm dužina talasa 177 mm visina talasa 51 mm toplotna provodljivost 0,31W/mK težina 11,7 kg /kom pakovanje 100 kom/pal težina palete cca.1,17 tone 10 Salonit ploče tehnički podaci Dužina ploče Masa Nagib krova 7-20 Nagib krova > 20 Fasade Korisna površina ploče Razmak letvi Korisna površina ploče Razmak letvi Korisna površina ploče Razmak letvi (mm) (kg/kom) m 2 /kom m m 2 /kom m m 2 /kom m ,8 2,09 1,15 2,14 1,175 2,18 1, ,6 1,64 0,90 1,68 0,925 1,73 1, ,7 1,27 0,70 1,32 0,725 1,36 1, ,4 0,96 1,05 1,0 1,1 1,05 1,15

6 11 Salonit ploče Pričvršćivanje za podkonstrukciju: zavrtnjevima za drvo na drvenim letvama, kukastim zavrtnjevima na čeličnim profilima. 12 Siporeks ploče Zapreminska masa u suvom stanju: 550 kg/m 3 Prosečna čvrstoća na pritisak: 3,5 Mpa Koeficijent toplotne provodljivosti: 0,198 W/mK

7 13 Siporeks ploče Slobodno oslonjene proste grede. Minimalno oslanjanje na čelični elemenat je 50 mm ili l/ Siporeks ploče Krovne - tehnički podaci d (cm) b (cm) max l (cm) Površinska težina (kg/m 2 ) za nosivost 1,25 kn/m za nosivost 2,0 kn/m za nosivost 3,0 kn/m za nosivost 4,0 kn/m , , , ,

8 15 Siporeks ploče fasadne - tehnički podaci d (cm) b (cm) max l (cm) Površinska težina (kg/m 2 ) 12, , , , Durisol ploče Zapreminska masa u suvom stanju: kg/m 3. Prosečna čvrstoća na savijanje: 0,14 kn/cm 2. Koeficijent toplotne provodljivosti: 0,098 W/mK. Način oslanjanja je sličan oslanjanju siporeks ploča, sa razmakom spojnih pločica od 500 mm. Najmanje naleganje na čelični elemenat je 30 mm.

9 17 Durisol ploče 18 Durisol ploče krovne - tehnički podaci Krovne ploče Standardne krovne ploče širine 50 cm Debljina Dužina Površinska masa kg/m 2 Otpor prolaska toplote R (m 2 K/W) Koeficijent prolaska toplote K (W/m 2 K) Min. naleganje na konstr. norm. max. (cm) (cm) ,62 1,27 3, ,82 1,01 3, ,0 0,85 3, ,18 0,75 4, ,33 0,67 4, ,44 0,62 6, ,64 0,55 7,0

10 19 Durisol ploče fasadne - tehnički podaci Fasadne ploče Debljina Dužina Površinska masa kg/m 2 Standardne krovne ploče širine 50 cm norm. (cm) max. (cm) Otpor prolaska toplote R (m 2 K/W) Koeficijent prolaska toplote K (W/m 2 K) ,693 1, ,840 0, ,040 0, ,200 0, ,398 0, ,554 0, Čelični i aluminijumski profilisani lim

11 21 Čelični i aluminijumski profilisani lim Minimalni nagib krovne ravni 10,5 % (α = 6 ) 22 Aluminijumski profilisani lim Težina lima 2,5-4,5 kg/m 2 Dopušteni napon na savijanje 6,50-8,50 kn/cm 2 Module elastičnosti 7000 kn/cm 2 Dopušteni ugib l/200 Razmak podkonstrukcije 1,0 3,5 m

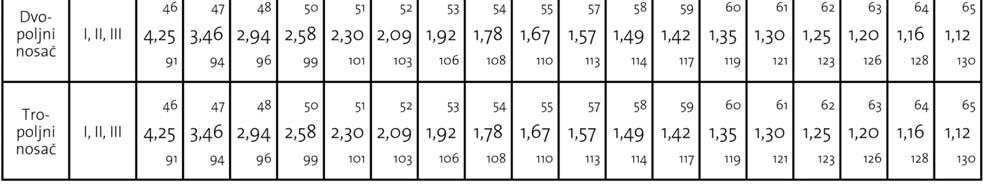

12 23 Čelični profilisani lim Težina lima 4,5-10 kg/m 2 Dopušteni napon na savijanje 14 kn/cm 2 Module elastičnosti kn/cm 2 Dopušteni ugib l/200 Razmak podkonstrukcije 3,0 7,0 m Duboko profilisani limovi mogu premostiti i značajno veće raspone. 24 Čelični profilisani lim tehnički podaci (T 85,1)

13 25 Primena čeličnog profilisanog lima kod nosećih krovnih panela 26 Čelični i aluminijumski sendvič paneli Sastoje se od srednjeg termoizolacionog sloja (mineralna vuna ili poliuretan) i metalnih obloga od profilisanih ili ravnih aluminijumskih ili čeličnih limova. Minimalni nagib krovnih ravni je 10,5 % (α = 6 ). Aluminijumski sendvič paneli: težina: kg/m 2, Maksimalni razmak oslonačke podkonstrukcije: 3,5 m. Čelični sendvič paneli: težina: kg/m 2, Maksimalni razmak oslonačke podkonstrukcije: 7,0 m.

14 27 Čelični i aluminijumski sendvič paneli 28 Krovni paneli

15 29 Kovni sendvič paneli tehnički podaci 30 Fasadni paneli

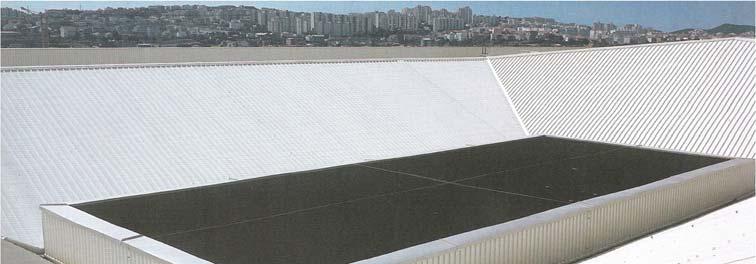

16 31 Fasadni sendvič paneli tehnički podaci 32 Krovni paneli

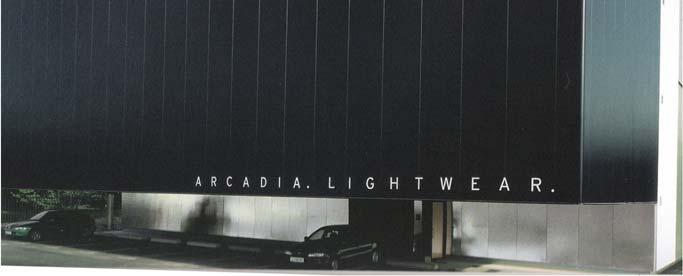

17 33 Krovni paneli 34 Fasadni paneli

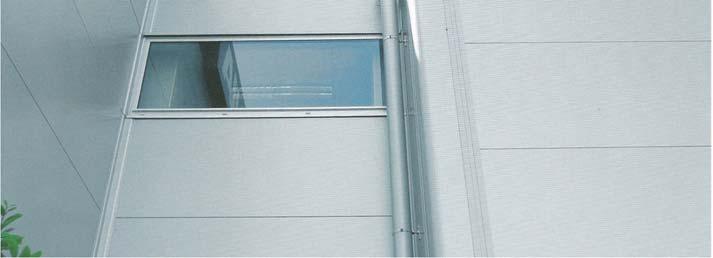

18 35 Fasadni paneli 36 Fasadni paneli

19 37 Kalzip krovni pokrivač 38 Kalzip krovni pokrivač

20 39 Kalzip krovni pokrivač 40 Kalzip krovni pokrivač

21 41 Kalzip krovni pokrivač 42 Lexan-providni krovni pokrivač

22 43 Lexan-providni krovni pokrivač 44 Lexan-providni krovni pokrivač

23 45 Lexan-providni krovni pokrivač
