1 CATALOG DE CABLURI ŞI CONDUCTOARE CONDUCTOARE CABLURI DE ENERGIE 06/1 kv CABLURI DE COMANDĂ ŞI SEMNALIZARE CABLURI DE TELECOMUNICAŢII CABLURI IT ENERGIE INDUSTRIE INSTALAŢII EChIpAmENTE DATE CABLURI ILUmINAT FOTOVOLTAICE

2 NOUL CATALOG DE CABLURI SChRACK După cum ştiţi, cablurile şi conductoarele reprezintă o parte însemnată din instalaţia electrică a oricărui obiectiv, ele fiind prezente în: instalaţii de alimentare cu energie electrică a consumatorilor, sisteme de comandă - monitorizare - automatizare a diverselor procese, reţele de transmisii date etc. Atât în faza de instalare cât şi în perioada de exploatare a cablurilor, acestea trebuie să reziste la solicitări climatice extreme, şi de asemenea, trebuie să satisfacă cu stricteţe condiţiile tehnice specifice domeniului de utilizare. Oferta Schrack prezentată în noul CATALOG DE CABLURI, prin multitudinea tipurilor de cabluri şi conductoare, acoperă întreaga plajă a solicitărilor formulate de către constructori cu ocazia realizării instalaţiei electrice a obiectivelor din diverse domenii de activitate. Încercând să răspundem sloganului la Schrack poţi obţine rapid orice tip de cablu, catalogul prezintă conductoare cu diverse izolaţii (PVC, cauciuc, siliconic), cabluri de energie, cabluri fără halogen rezistente la foc (E30, E90), cabluri de comandă, semnalizare incendiu, cabluri de telecomunicaţii şi coaxiale, precum şi cabluri de transmisii date şi cabluri optice. Catalogul bine structurat, vine în ajutorul proiectanţilor şi executanţilor de lucrări prin următoarele informaţii despre produse: domeniul de utilizare, construcţia cablului sau conductorului, standarde de fabricaţie, date tehnice, tipodimensiunile disponibile şi codificarea acestora. Capitolul GENERALITĂŢI ŞI INFORMAŢII TEHNICE de la sfârşitul catalogului, pune la dispoziţia celor interesaţi date despre elementele constructive ale cablurilor, informaţii despre simbolizarea cablurilor, respectiv recomandări de pozare ale acestora. INFORmAŢII UTILE Codul de comandă al conductoarelor şi cablurilor este format din 10 caractere, şi în general, are următorul format: XCzzzzzzee. Primele 8 (uneori 7) caractere constituie baza codului prin care este identificat un anumit tip de conductor sau cablu. Ultimele 2 (uneori 3) caractere reprezintă extensia codului de comandă prin care sunt codificate următoarele informaţii: - culoare - variantă constructivă - ambalare În cazul în care codul de comandă specificat în catalog este format din 8 caractere, sau ultimele două caracter sunt -- extensia codului nu comportă nici o informaţie. Articolele la care ultimele 2 (3) caractere ale codului de comandă conţine simbolul _ (linie jos), prin înlocuirea acestuia conform indicaţiilor de la subsolul paginii se particularizează codul de comandă. 1. Extensie cod comandă: culoare Culoare D s bl br gg gr vi s or gn ge rt dbl hbl hgr rs tra Culoare RO negru albastru maro galben_verde gri violet alb oranj verde galben roşu albastru închis albastru deschis gri deschis roz transparent T Extensie cod comandă Extensie cod comandă: varinată constructivă (EXECUŢIE) J, JB, JR, JZ: cablu cu conductor galben/verde O, OB, OZ: cablu fără conductor galben/vede 3. Extensie cod comandă: ambalare L: colac 50m C: colac 100m D: tambur 500m Taxe de debitare. În cazul comenzilor de cabluri şi conductoare cu secţiune de până la 16mm² în cantităţi sub 100m, respectiv cabluri şi conductoare cu secţiuni de peste 16mm² în cantităţi sub 25m, se vor percepe taxe de debitare de 15 +TVA/pozitie

3 CUPRINS CONDUCTOARE CU IZOLAŢIE DIN PVC H05V-U 1 H07V-U 2 H07V-R 3 H05V-K 4 H07V-K 5 I CABLURI CU IZOLAŢIE ŞI MANTA DIN PVC NYM 6 (N)YM(ST) 8 YMT 9 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC (H)03VH-H 10 (N)YFAZ 11 LFZ-XY 12 H03VVH2-F 13 H03VV-F, A03VV-F 14 H05VV-F, A05VV-F 16 YMS 18 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC H05RR-F 19 H07RN-F, A07RN-F 21 NSSHöu 24 NSGAFöu 26 CONDUCTOARE PENTRU ECHIPAMENTE FOTOVOLTAICE 28 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT NSHTöu 29 (N)SHTöu(SMK) - CORDAFLEX 31 (N)FLGöu 32 NGFLGöu 33 H07VVH6-F 35

4 CUPRINS II CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLY 36 YSLCY 40 YSLYQY 42 H05VV5-F 44 H05VVC4V5-K 46 YSLY EB 48 YSLCY EB 50 SLM 52 SLCM 53 2YSLCY 54 2YSLCYK 55 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S S 80C 59 S S 200C 63 S 368C 65 S 369C TP 67 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE H07G-K C 69 SiA 70 SiF 71 SiF / GL 72 SiHF 73 SiHFP 75 SiFCuSi 76 CABLURI DE ENERGIE 0,6/1 kv NYY, E-YY 77 E-Y2Y 81 E-AYY 82 E-AY2Y 84 E-A2Y 85 NYCY 86 E-YCY 88 NYCWY 90 Funie de cupru 92

5 CUPRINS CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN H07Z-U 93 H05Z-K 94 H07Z-K 95 NHXMH 96 HSLH 98 HSLCH 100 N2XH 102 N2XCH 105 J-H(ST)H 107 J-H(ST)H BMK 108 J-H(ST)Hh EIB 109 III CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC (N)HXH E (N)HXCH E JE-H(ST)H E JE-H(ST)H BMK E NHXH E NHXCH E JE-H(ST)H E JE-H(ST)H BMK E CABLURI DE SEMNALIZARE INCENDIU JB-YY 123 JB-Y(ST)Y 124 CABLURI DE TELEFONIE F-vYAY 125 F-YAY 126 J-Y(ST)Y 128 F-2YA2Y 130 CABLURI COAXIALE DIGI-SAT 132

6 CUPRINS IV CABLURI PENTRU ECHIPAMENTE ELECTRONICE LiYY 133 LiYCY 135 LiYCY TP 138 JE-LiYCY 140 RS-2YCY PiMF 141 J-Y(ST)Y EIB 142 PROFIBUS DP 143 CABLURI PENTRU TRANSMISII DATE U/UTP CAT5 144 F/UTP CAT5 145 SF/UTP CAT5 146 U/UTP CAT6 147 F/FTP CAT6A 148 S/FTP CAT7 149 CABLURI OPTICE 150 GENERALITĂŢI ŞI INFORMAŢII TEHNICE CUPRINS GENERALITĂŢI ŞI INFORMAŢII TEHNICE 153

7 INDEX COD PAG. COD PAG. COD PAG. COD PAG. COD PAG. HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEAIBH HSEKF 424 H1 145 HSEKF 424 P1 145 HSEKF 424 PP 145 HSEKP 423 HA 148 HSEKP 423 HB 149 HSEKP 423 HP 149 HSEKP 423 HQ 149 HSEKP 823 HA 148 HSEKP 823 HB 149 HSEKP 823 HP 149 HSEKS 423 E3 147 HSEKS 423 H1 147 HSEKS 424 P0 146 HSEKS 424 PP 146 HSEKU 423 P1 147 HSEKU 424 E3 144 HSEKU 424 H1 144 HSEKU 424 P0 144 HSEKU 424 P1 144 HSEKU 424 PB 144 PVW PVW PVW PVW PVW PVW PVW PVW PVW XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC O_ 6 XC O_ 6 XC JR 7 XC XC XC JR 7 XC J_ 6 XC J_ 7 XC XC XC J_ 7 XC XC J_ 7 XC XC XC J_ 7 XC J_ 7 XC J_ 7 XC J_ 7 XC J_ 7 XC J_ 7 XC J_ 7 XC XC J_ 7 XC J_ 7 XC J_ 7 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC OZ 36 XC XC XC JZ 37 XC XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC OZ 37 XC XC XC XC XC XC XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC XC XC XC XC XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 37 XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 XC OZ 38 XC XC XC XC XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 V

8 INDEX VI COD PAG. COD PAG. COD PAG. COD PAG. COD PAG. XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 XC JZ 38 XC XC XC XC XC JZ 38 XC JZ 38 XC XC JZ 38 XC JZ 38 XC JZ 38 XC XC XC XC XC JZ 38 XC OZ 38 XC JZ 39 XC JZ 39 XC XC JZ 39 XC XC XC JZ 39 XC XC XC JZ 39 XC XC XC 070 1S1 JZ 39 XC 070 1S2 39 XC 070 1S3 39 XC 070 1S4 JB 39 XC 070 1S5 JB 39 XC 070 1S6 JB 39 XC 070 1S7 JB 39 XC 070 1S8 JZ 37 XC 070 1S9 JZ 38 XC 070 1T1 JZ 37 XC 070 1T2 JZ 38 XC 070 1T4 JZ 38 XC 070 1T5 JZ 38 XC OZ 40 XC XC XC JZ 41 XC OZ 41 XC JZ 41 XC JZ 41 XC XC XC XC XC XC XC XC XC JZ 41 XC OZ 41 XC XC XC XC XC XC JZ 41 XC XC XC JZ 41 XC XC XC XC XC XC XC JZ 41 XC XC XC XC OZ 41 XC XC JZ 41 XC JZ 41 XC JZ 41 XC JZ 41 XC JZ 41 XC JZ 41 XC XC JZ 41 XC JZ 41 XC JZ 41 XC JZ 41 XC JZ 41 XC JZ 41 XC OZ 41 XC JZ 41 XC OZ 42 XC JZ 42 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC OZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC OZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC JZ 43 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC OZ 48 XC OZ 48 XC OZ 48 XC XC OZ 48 XC OZ 49 XC XC XC JZ 49 XC JZ 49 XC JZ 49 XC OZ 50 XC OZ 50 XC OZ 50 XC OZ 50 XC OZ 51 XC OZ 51 XC OZ 51 XC OZ 51 XC OZ 51 XC XC XC OZ 51 XC JZ 41 XC JZ 41 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC J _ 77 XC J _ 77 XC J _ 77 XC J _ 77 XC J _ 77 XC J _ 78 XC J _ 78 XC J _ 78 XC J _ 78 XC J _ 78 XC J _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC XC XC XC XC XC XC XC XC XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC O _ 78 XC XC XC XC XC XC XC XC XC XC J _ 79 XC O _ 78 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC J _ 79 XC XC XC XC XC XC XC O _ 80 XC XC XC J _ 80 XC XC XC XC XC J _ 80 XC XC XC XC XC J _ 80 XC J _ 80 XC J _ 80 XC J _ 80 XC _E 82 XC _E 82 XC _E 83 XC OE 83 XC OE 83 XC _E 83 XC JE 83 XC JE 83 XC _E 83 XC _E 83 XC JE 83 XC _E 83 XC _E 83 XC _E 83 XC _E 83 XC _E 83 XC _E 83 XC _E 83 XC _E 83 XC _E 83 XC _E 83 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC

9 INDEX COD PAG. COD PAG. COD PAG. COD PAG. COD PAG. XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC _ E 81 XC _ E 81 XC JE 81 XC JE 81 XC JE 81 XC JE 81 XC JE 81 XC JE 81 XC JE 81 XC JE 81 XC OE 88 XC OE 88 XC OE 88 XC OE 88 XC OE 88 XC OE 88 XC OE 89 XC JE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC OE 89 XC _E 84 XC JE 84 XC _E 84 XC _E 84 XC _E 84 XC _E 84 XC _E 84 XC _E 84 XC _E 84 XC _E 84 XC JE 84 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC O- 110 XC O- 111 XC _ XC _ XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC O- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 111 XC J- 112 XC J- 112 XC J- 112 XC J- 112 XC J- 112 XC J- 112 XC JZ 112 XC JZ 112 XC JZ 112 XC JZ 112 XC JZ 112 XC JZ 112 XC JZ 112 XC J- 112 XC O- 110 XC O- 111 XC J- 112 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC _ XC O- 117 XC _ XC _ XC _ XC _ XC _ XC _ XC O- 118 XC O- 118 XC O- 118 XC O- 118 XC O- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC _ XC _ XC _ XC _ XC _ XC _ XC _ XC _ XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC J- 118 XC JZ 118 XC JZ 118 XC JZ 118 XC JZ 118 XC J- 118 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC OZ 98 XC JZ 98 XC JZ 98 XC JZ 98 XC JZ 98 XC JZ 98 XC JZ 98 XC JZ 98 XC OZ 98 XC JZ 98 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC OZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 99 XC JZ 100 XC JZ 100 XC OZ 100 XC JZ 101 XC JZ 101 XC OZ 101 XC JZ 101 XC JZ 101 XC JZ 101 XC JZ 101 XC JZ 101 XC JZ 101 XC JZ 101 XC JZ 101 XC JZ 101 XC _ B 102 XC _ B 102 XC _ B 102 XC _ B 103 XC _ B 103 XC _ B 103 XC OB 103 XC OB 103 XC OB 103 XC OB 103 XC OB 103 XC OB 103 XC OB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 103 XC JB 104 XC JB 104 XC JB 104 XC JZ 104 XC JZ 104 XC JZ 104 XC JZ 104 XC JZ 104 XC OB 102 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC VII

10 INDEX VIII COD PAG. COD PAG. COD PAG. COD PAG. COD PAG. XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC _ 14 XC _ 14 XC _ 14 XC _ 15 XC _ 15 XC _ 15 XC _ 15 XC _ 13 XC _ 16 XC _ 16 XC _ 16 XC _ 16 XC _ 16 XC _ 17 XC _ 17 XC _ 17 XC _ 17 XC _ 17 XC _ 17 XC C 17 XC _ 17 XC _ 17 XC _ 17 XC _ 17 XC _ 17 XC C 17 XC _ 17 XC C 17 XC _ 17 XC _ 17 XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC XC

11 CONDUCTOARE CU IZOLAŢIE DIN PVC H05V-U (Yse) CONDUCTOR CU IZOLAŢIE PVC UTILIZARE Cu montaj protejat mecanic, în aparate electrice şi corpuri de iluminat. Se poate utiliza şi pozat în tuburi de protecţie pe- sau sub- tencuială, dar numai în instalaţii de comandă şi semnalizare. 1 STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din PVC STANDARDE DIN VDE DIN EN Clasa 1 (constructie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 4 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km x 1,15 2,6 14 XC Extensie cod comandă: Cod culoare culoare cod T

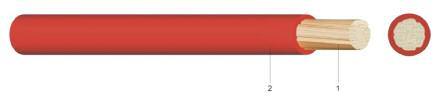

12 CONDUCTOARE CU IZOLAŢIE DIN PVC 2 H07V-U (Ye) CONDUCTOR CU IZOLAŢIE PVC UTILIZARE În spaţii uscate, în înstalaţii de conexiuni sau de distribuţie, cu pozare în tuburi pe sau sub tencuială, precum şi cu pozare fără tuburi, dar pe material izolant potrivit. STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din PVC STANDARDE DIN VDE DIN EN Clasa 1 (construcţie) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 1, x 1,38 3,2 20 XC , x 1,78 3,9 31 XC x 2,25 4,4 46 XC x 2,77 5,1 66 XC x 3,56 6,4 109 XC Extensie cod comandă: Cod culoare culoare cod T

13 CONDUCTOARE CU IZOLAŢIE DIN PVC H07V-R (Ym) CONDUCTOR CU IZOLATIE PVC UTILIZARE În spaţii uscate, în înstalaţii de conexiuni sau de distribuţie, cu pozare în tuburi pe sau sub tencuială, precum şi cu pozare fără tuburi, dar pe material izolant potrivit. 3 STRUCTURĂ 1 - Conductor cupru multifilar 2 - Izolaţie conductor din PVC STANDARDE DIN VDE DIN EN Clasa 2 (construcţie) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 4 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km x 1, XC x 1, XC x 1, XC x 2, XC x 2, XC x 1, XC x 2, XC x 2, XC x 2, XC x 2, XC x 2, XC x 2, XC Extensie cod comandă: Cod culoare culoare cod T

14 CONDUCTOARE CU IZOLAŢIE DIN PVC 4 H05V-K (Ysf) CONDUCTOR CU IZOLATIE PVC UTILIZARE Cu montaj protejat mecanic, în aparate electrice şi corpuri de iluminat. Se poate utiliza şi pozat în tuburi de protecţie pe- sau sub- tencuială, dar numai în instalaţii de comandă şi semnalizare. STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie conductor din PVC SCHRACK INFO la cerere pot fi livrate cu izolaţie bicolor STANDARDE DIN VDE DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 4 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 0,5 5,0 16 x 0,21 2,2 10 XC ,75 7,5 24 x 0,21 2,4 12 XC ,0 32 x 0,21 2,6 14 XC Extensie cod comandă: Cod culoare culoare cod T

15 CONDUCTOARE CU IZOLAŢIE DIN PVC H07V-K (Yf) CONDUCTOR CU IZOLATIE DIN PVC UTILIZARE Spaţii uscate în: utilaje, tablouri electrice şi instalaţii electrice (pozate în tuburi de protecţie pe- sau subtencuială), respectiv cu pozare protejată în corpuri de iluminat şi aparate electrice, cu tensiune nominală de până la 1000Vca sau 750Vcc faţă de pământ. Nu se admite pozare directă sub tencuială. 5 STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie conductor din PVC STANDARDE DIN VDE DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 4 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 1, x 0,26 3,1 21 XC , x 0,26 3,7 32 XC x 0,31 4,3 47 XC x 0,31 4,9 67 XC x 0,41 6,2 115 XC x 0,41 7,4 175 XC x 0,41 9,3 280 XC x 0,41 10,7 375 XC x 0,41 12,7 550 XC x 0,51 14,8 760 XC x 0,51 16, XC x 0,51 18, XC x 0,51 20, XC x 0,51 22, XC x 0,51 25, XC culoare cod T Extensie cod comandă: Cod culoare

16 CABLURI CU IZOLAŢIE ŞI MANTA DIN PVC 6 (N)YM CABLU CU IZOLATIE SI MANTA DIN PVC UTILIZARE În instalaţii electrice fixe, in spaţii uscate şi umede. Nu este adecvat pentru pozare directă în aer liber sau în beton. STRUCTURĂ 1 - Conductor cupru rigid (RE) sau multifilar (RM) 2 - Izolaţie conductor din PVC 3 - Învelis comun conductoare 4 - Manta exterioară din PVC, gri sau alte culori SCHRACK INFO Marcare conductoare cabluri cu până la 7 fire: conductoare negre numerotate sau conductoare colorate (galben/verde, violet, roz, oranj, maro, negru, albastru). La cablurile de peste 10 fire: conductoare negre numerotate STANDARDE DIN VDE DIN EN Clasa 1(RE) şi Clasa 2(RM) (Construcţie) ÖVE / ÖNORM E 8241 HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 4 Inflamabilitatea standard EN EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 2 x 1,5 RE O 30 8,5 0, XC O _ 2 x 2,5 RE O 50 9,5 0, XC O _ 3 x 1,5 RE J/O 45 8,8 0, XC x 2,5 RE J/O 75 10,4 0, XC x 4 RE J ,5 0, XC J _ Extensie cod comandă: J: conţine conductor PE (galben/verde) O: nu conţine conductor PE (galben/verde) Ambalare C: colac 100 m D: tambur 500 m L: colac 50 m

17 CABLURI CU IZOLAŢIE ŞI MANTA DIN PVC (N)YM continuare EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 3 x 6 RE J ,0 0, XC J _ 4 x 1,5 RE J/O 60 9,6 0, XC x 2,5 RE J/O ,2 0, XC x 4 RE J ,2 0, XC J _ 4 x 6 RE J/O ,8 1, XC x 10 RE J ,8 1, XC J _ 4 x 10 RM J/O ,8 1, XC x 16 RM J/O ,8 1, XC x 1,5 RE J 75 10,3 0, XC J _ 5 x 2,5 RE J ,1 0, XC J _ 5 x 4 RE J ,7 1, XC J _ 5 x 6 RE J ,1 1, XC J _ 5 x 10 RE J ,3 1, XC J _ 5 x 10 RM J ,3 1, XC J _ 5 x 16 RM J ,2 2, XC J _ 7 x 1,5 RE J ,3 0, XC x 1,5 RE J ,7 1, XC J _ 12 x 1,5 RE J ,0 1, XC J _ 7 x 2,5 RE J ,5 0, XC J _ 3 x 1,5 RE rosu J 45 8,8 0, XC JR 3 x 2,5 RE rosu J 75 10,4 0, XC JR 7 Extensie cod comandă: J: conţine conductor PE (galben/verde) O: nu conţine conductor PE (galben/verde) Ambalare C: colac 100 m D: tambur 500 m L: colac 50 m

18 CABLURI CU IZOLAŢIE ŞI MANTA DIN PVC 8 (N)YM(ST)-J CABLU ECRANAT CU IZOLAŢIE ŞI MANTA DIN PVC UTILIZARE Cablu pentru instalaţii electrice în spaţii umede sau ude, cu pozare în zidărie sau beton, unde se impune limitarea câmpurilor electromagnetice perturbatoare. Utilizare limitată în mediu exterior şi în pământ (în tuburi de protecţie). Nu se admite instalarea în medii cu pericol de explozie. STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din PVC 3 - Ecran din bandă aluminiu caşerată cu material plastic, cu fir însoţitor zincat 4 - Manta exterioară din PVC, gri STANDARDE Conform DIN VDE DIN EN Clasa 1 (construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR POTENŢIAL CALORIC mm 2 kg/km mm cca. mm kwh/m cca. kg/km 3 x 1,5 / 1, x 1,38 10,5 0, XC x 1,5 / 1, x 1,38 11,5 0, XC x 1,5 / 1, x 1,38 12,0 0, XC x 1,5 / 1, x 1,38 13,0 0, XC x 2,5 / 1, x 1,78 12,0 0, XC x 2,5 / 1, x 1,78 13,5 0,75 300

19 CABLURI CU IZOLAŢIE ŞI MANTA DIN PVC YMT CABLU CU IZOLATIE ŞI MANTA DIN PVC, CU FIR DE SUSŢINERE UTILIZARE Cablu autoportant, utilizabil în reţele electrice aeriene. Nu se pretează la pozare liberă în pământ 9 STRUCTURĂ 1 - Conductor cupru monofilar (RE) sau multifilar (RM) 2 - Izolaţie conductor din PVC 3 - Funie portantă din oţel 4 - Manta de umplere 5 - Manta exterioară din PVC, negru SCHRACK INFO Valoarea minimă pentru rezistenţa la tracţiune a suportului elementului portant: N la 3x2,5 şi 5x2,5 mm N la 4x10 şi 4x16 mm în conformitate cu DIN VDE STANDARDE ÖVE K41 DIN capitolul 206 VDE DIN EN Clasa 1 şi 2 (construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură în mişcare diamentru x 4 Inflamabilitatea standard EN DIMENSIUNE EXTERIOARĂ mm 2 kg/km cca. mm cca. kg/km 3 x 2,5 RE x x 10 RM x x 16 RM x x 2,5 RE x

20 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC 10 (H)03VH-H CORDON CU IZOLAŢIE DIN PVC, FĂRĂ MANATA UTILIZARE În spaţii uscate, pentru racordarea receptoarelor portabile, aplicaţii cu solicitări mecanice foarte reduse, cum ar fi aparate de radio, corpuri de iluminat, etc., mai puţin aparate de încălzire. STRUCTURĂ 1 - Conductor cupru cu liţe foarte fine, Clasa Izolaţie din PVC a conductoarelor paralele, uşor distanţate STANDARDE Conform DIN VDE DIN EN Clasa 6 (construcţie) Tensiune nominală Uo/U V 300 / 300 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Inflamabilitatea standard EN CULORI LIVRABILE STRUCTURĂ CONDUCTOR DIMENSIUNE EXTERIOARĂ mm 2 kg/km mm cca. mm cca. kg/km 2 x 0, x 0, x 5,3 27 XC Extensie cod comandă: Cod culoare culoare cod T

21 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC (N)YFAZ CORDON CU IZOLAŢIE DIN PVC, FĂRĂ MANATA UTILIZARE În spaţii uscate, pentru racordarea receptoarelor cu schimbări dese ale poziţiei, aplicaţii cu solicitări mecanice foarte reduse, cum ar fi aparate electrice portabile uşoare, respectiv corpuri de iluminat. 11 STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie din PVC a conductoarelor paralele şi uşor distanţate, una din vene cutată STANDARDE Conmform DIN VDE 0250 DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 300 / 300 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Inflamabilitatea standard EN CULORI LIVRABILE STRUCTURĂ CONDUCTOR DIMENSIUNE EXTERIOARĂ mm 2 kg/km mm cca. mm cca. kg/km 2 x x 0,20 2,6 x 5,5 28 XC x 1, x 0,25 2,8 x 6,0 37 XC x 2, x 0,25 3,6 x 7,5 60 XC x x 0,30 4,4 x 9,5 101 XC Extensie cod comandă: Cod culoare culoare cod T

22 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC 12 LFZ-XY CABLU DIFUZOR CU IZOLAŢIE DIN PVC UTILIZARE În spaţii uscate, la racordarea aparatelor de telecomunicaţii, cu precădere în aplicaţii HI-FI ca racorduri de difuzoare STRUCTURĂ 1 - Conductor cupru cu liţe foarte fine 2 - Izolaţie comună din PVC foarte moale, cu dungi londitudinale de marcaj a polarităţii STANDARDE conform norme producător Tensiune nominală Uo/U V 300 / 300 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Inflamabilitatea standard EN CULORI LIVRABILE STRUCTURĂ CONDUCTOR DIMENSIUNE EXTERIOARĂ REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca. mm Ohm/km cca. kg/km 2 x 1,5 T x 0,10 3,2 x 6,4 13,3 41 XC x 2,5 T x 0,10 3,7 x 7,4 8,0 61 XC x 4 T x 0,10 4,8 x 9,6 5,0 104 XC x 6 T x 0,10 6,5 x 14,0 3,3 160 XC x 10 T x 0,15 8,0 x 17,0 2,0 270 XC Extensie cod comandă: Cod culoare culoare cod T

23 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC H03VVH2-F CORDON PLAT CU IZOLAŢIE ŞI MANTA DIN PVC UTILIZARE În spaţii uscate, pentru racordarea receptoarelor cu schimbări dese ale poziţiei, aplicaţii cu solicitări mecanice uşoare, cum ar fi aparate de radio, corpuri de iluminat, mai puţin aparate de încălzire. 13 STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie din PVC 3 - Manta din PVC STANDARDE DIN VDE HD 21.5 S3 +A1+A2 DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 300 / 300 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 6 Inflamabilitatea standard EN CULORI LIVRABILE STRUCTURĂ CONDUCTOR DIMENSIUNE EXTERIOARĂ mm 2 kg/km mm cca. mm cca. kg/km 2 x 0, x 0,21 4,4 x 5,6 33 XC _ Extensie cod comandă: Cod culoare Ambalare C: colac 100 m D: tambur 500 m L: colac 50 m culoare cod T

24 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC 14 H03VV-F A03VV-F CORDON CU IZOLAŢIE ŞI MANTA DIN PVC UTILIZARE În spaţii uscate, pentru racordarea receptoarelor cu schimbări dese ale poziţiei, aplicaţii cu solicitări mecanice uşoare, cum ar fi aparate de radio, corpuri de iluminat, mai puţin aparate de încălzire. STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie din PVC 3 - Manta din PVC STANDARDE DIN VDE HD 21.5 S3 +A1+A2 DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) ÖVE / ÖNORM E8241 (HD21) Tensiune nominală Uo/U V 300 / 300 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 6 Inflamabilitatea standard EN CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km H03VV-F 2 x 0, x 0,21 5,9 38 XC G 0, x 0,21 6,3 44 XC G 0, x 0,21 6,9 46 XC x 0, x 0,21 6,3 48 XC _ 3 G 0,75 AURIU x 0,21 6,7 57 XC _ 4 G 0, x 0,21 7,3 65 XC _ Extensie cod comandă: Cod culoare Ambalare C: colac 100 m D: tambur 500 m L: colac 50 m culoare cod T

25 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC H03VV-F, A03VV-F continuare CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km A03VV-F 5 G 0, x 0,21 7, G 0, x 0,21 7,7 82 XC _ 2 x x 0,21 5,8 55 XC _ 3 G x 0,21 6,2 60 XC _ 4 G x 0,21 6,8 72 XC _ 15 Extensie cod comandă: Cod culoare Ambalare C: colac 100 m D: tambur 500 m L: colac 50 m culoare cod T

26 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC 16 H05VV-F A05VV-F CORDON CU IZOLAŢIE ŞI MANTA DIN PVC UTILIZARE În spaţii uscate, umede sau ude, în aplicaţii cu solicitări mecanice medii, pentru racordarea consumatorilor electrici, cum ar fi maşini de spălat, frigidere, etc. Nu se recomandă utilizarea la aparate de încălzire, unde există pericolul atingerilor între părţi calde ale consumatorului şi cablu. STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie din PVC 3 - Manta din PVC STANDARDE DIN VDE HD 21.5 S3+A1+A2 DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) ÖVE / ÖNORM E 8241 (HD21) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 5 Inflamabilitatea standard EN CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km H05VV-F 2 x 1 20,0 30 x 0,21 7,5 67 XC _ 2 x 1,5 30,0 30 x 0,26 8,6 89 XC _ 2 x 2,5 50,0 50 x 0,26 10,6 134 XC _ 3 G 0,75 22,5 24 x 0,21 7,6 64 XC _ 3 G 1 30,0 30 x 0,21 8,0 80 XC _ Extensie cod comandă: Cod culoare Ambalare C: colac 100 m D: tambur 500 m L: colac 50 m culoare cod T

27 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC H05VV-F, A05VV-F continuare CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km H05VV-F 3 G 1,5 45,0 30 x 0,26 9,4 120 XC _ 3 G 2,5 75,0 50 x 0,26 11,4 175 XC _ 4 G 0,75 30,0 24 x 0,21 7,4 79 XC _ 4 G 1 40,0 30 x 0,21 9,0 94 XC _ 4 G 1,5 60,0 30 x 0,26 10,5 130 XC _ 4 G 2,5 100,0 50 x 0,26 12,5 200 XC _ 4 G 4 160,0 56 x 0,31 14,3 280 XC C 5 G 0,75 37,5 24 x 0,21 9,3 100 XC _ 5 G 1 50,0 30 x 0,21 9,8 120 XC _ 5 G 1,5 75,0 30 x 0,26 11,6 170 XC _ 5 G 2,5 125,0 50 x 0,26 13,9 250 XC _ 5 G 4 200,0 56 x 0,31 16,1 350 XC _ A05VV-F 7 G 1 70,0 30 x 0,21 9,0 150 XC C 7 G 1,5 105,0 30 x 0,26 10,4 196 XC _ 7 G 2,5 175,0 50 x 0,26 13,1 315 XC C 10 G 1,5 150,0 30 x 0,26 14,0 305 XC _ 5 G 6 300,0 84 x 0,31 16,5 480 XC _ 17 Extensie cod comandă: Cod culoare Ambalare C: colac 100 m D: tambur 500 m L: colac 50 m culoare cod T

28 CORDOANE CU IZOLAŢIE ŞI MANATA DIN PVC 18 YMS 0,6/1 kv CORDON CU IZOLAŢIE ŞI MANTA DIN PVC, PENTRU SOLICITĂRI MECANICE MEDII UTILIZARE În spaţii uscate sau umede, în aer liber, în aplicaţii cu solicitări mecanice medii. STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie din PVC 3 - În funcţie de fabricant cu sau fără Manta de umplere 4 - Manta exterioară din PVC STANDARDE DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 3500 Domeniu de temperatură în mişcare C Rază de curbură min. diamentru x 8 Inflamabilitatea standard EN EXECUŢIE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 3 x 1,5 J x 0,26 10,8 150 XC x 2,5 J x 0,26 12,0 210 XC x 1,5 J x 0,26 11,6 180 XC x 2,5 J x 0,26 13,0 250 XC x 4 J x 0,31 15,0 350 XC x 6 J x 0,31 16,5 470 XC x 10 J x 0,41 20,0 750 XC x 16 J x 0,41 23, XC x 1,5 J x 0,26 12,5 210 XC x 2,5 J x 0,26 14,0 300 XC x 4 J x 0,31 16,3 430 XC x 4 J x 0,31 16,3 430 XC x 6 J x 0,31 18,5 580 XC x 6 J x 0,31 18,5 580 XC x 10 J x 0,41 22,0 900 XC x 10 J x 0,41 22,0 900 XC x 16 J x 0,41 25, XC

29 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC H05RR-F CORDON CU IZOLAŢIE ŞI MANTA DIN CAUCIUC, PENTRU SOLICITĂRI MECANICE REDUSE 19 UTILIZARE În spaţii uscate, pentru solicitări mecanice reduse, la racordarea consumatorilor electrici, de ex. aspiratoare, aparate electrocasnice de bucătărie etc., dar nu în ateliere meşteşugăreşti sau aplicaţii din agricultură. STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie venă din cauciuc (EPR) 3 - Manta exterioară din cauciuc (NR) STANDARDE DIN VDE DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) HD 22.4 S4:2004 Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 200 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 4 în mişcare diamentru x 8 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,75 15,0 24 x 0,21 6,2 56 XC x 1 20,0 32 x 0,21 6,8 68 XC x 1,5 30,0 30 x 0,26 8,2 101 XC x 2,5 50,0 50 x 0,26 9,7 145 XC G 0,75 22,5 24 x 0,21 6,7 72 XC G 1 30,0 32 x 0,21 7,2 82 XC G 1,5 45,0 30 x 0,26 8,8 120 XC G 2,5 75,0 50 x 0,26 10,2 180 XC G 0,75 30,0 24 x 0,21 7,3 86 XC G 1 40,0 32 x 0,21 7,8 98 XC G 1,5 60,0 30 x 0,26 9,8 155 XC

30 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC H05RR-F continuare 20 STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 G 2,5 100,0 50 x 0,26 11,2 225 XC G 0,75 37,5 24 x 0,21 8,2 109 XC G 1,5 75,0 30 x 0,26 10,7 185 XC G 2,5 125,0 50 x 0,26 12,7 282 XC

31 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC H07RN-F A07RN-F CORDON CU IZOLAŢIE ŞI MANTA DIN CAUCIUC PENTRU SOLICITĂRI MECANICE MEDII 21 UTILIZARE În spaţii uscate, umede sau ude, precum şi în aer liber, în instalaţii agricole sau medii cu pericol de incendiu sau explozie. În condiţii de solicitări mecanice medii, la racordarea aparatelor electrice şi a sculelor electrice de mână. Cu pozare fixa în instalaţii provizorii sau cu pozare directă pe părţi ale maşinilor şi utilajelor de ridicat. STRUCTURĂ 1 - Conductor cupru cu liţe fine 2 - Izolaţie venă, din cauciuc (EPR) 3 - Manta exterioară din mixtură de policloropren (EM2), negru, rezistentă la frecare şi ulei, ignifugă. SCHRACK INFO Alte culori la cerere STANDARDE DIN VDE DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) HD 22.4 S4:2004 Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 200 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 4 în mişcare diamentru x 8 Rezistenţă la ulei standard EN Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR EXT. MAX. mm 2 kg/km mm cca. mm cca. mm cca. kg/km H07RN-F 1 x 1, x 0,26 5,7 7,1 50 XC x 2, x 0,26 6,3 7,9 66 XC x x 0,31 7,2 9,0 94 XC x x 0,31 7,9 9,8 109 XC x x 0,41 9,5 11,9 182 XC x x 0,41 10,8 13,4 256 XC

32 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC H07RN-F, A07RN-F continuare 22 STRUCTURĂ CONDUCTOR EXT. MAX. mm 2 kg/km mm cca. mm cca. mm cca. kg/km H07RN-F 1 x x 0,41 12,7 15,8 369 XC x x 0,41 14,3 17,9 482 XC x x 0,41 16,5 20,6 662 XC x x 0,51 18,6 23,3 895 XC x x 0,51 20,8 26, XC x x 0,51 22,8 28, XC x x 0,51 25,2 31, XC x x 0,51 27,6 34, XC x x 0,51 30,6 38, XC x x 0,50 33,5 41, XC x x 0,20 7,7 10,0 99 XC x 1, x 0,26 8,5 11,0 111 XC x 2, x 0,26 10,2 13,1 161 XC x x 0,31 11,8 15,1 238 XC x x 0,31 13,1 16,8 279 XC G x 0,21 8,3 10,7 117 XC G 1, x 0,26 9,2 11,9 134 XC G 2, x 0,26 10,9 14,0 195 XC G x 0,31 12,7 16,2 290 XC G x 0,31 14,1 18,0 346 XC G x 0,41 19,1 24,2 663 XC G 1, x 0,26 10,2 13,1 165 XC G 2, x 0,26 12,5 15,5 245 XC G x 0,31 14,0 18,0 357 XC G x 0,31 15,7 20,0 443 XC G x 0,41 20,8 26,5 818 XC G x 0,41 23,8 30, XC G x 0,41 28,9 36, XC G x 0,41 32,5 41, XC G x 0,41 37,7 47, XC G x 0,51 42,7 54, XC G x 0,51 48,4 61, XC G x 0,51 53,0 66, XC G x 0,51 58,0 73, XC G x 0,50 64,0 80, G 1, x 0,26 11,2 14,4 238 XC G 2, x 0,26 13,3 17,0 297 XC G x 0,31 15,6 19,9 453 XC G x 0,31 17,5 22,2 557 XC G x 0,41 22,9 29, XC G x 0,41 26,4 33, XC G x 0,41 32,0 40, XC G x 0,41 44,0 50, XC G x 0,41 51,0 58, XC G x 0,51 60,0 67, G x 0,51 64,0 71, G 1, x 0,26 14,7 17,0 342 XC

33 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC H07RN-F, A07RN-F continuare STRUCTURĂ CONDUCTOR EXT. MAX. mm 2 kg/km mm cca. mm cca. mm cca. kg/km H07RN-F 12 G 1, x 0,26 18,6 22,2 510 XC G 1, x 0,26 23,0 29,0 630 XC G 1, x 0,26 24,3 30, XC G 1, x 0,26 23,6 32, XC G 2, x 0,26 19,0 19,0 485 XC G 2, x 0,26 24,0 24,0 799 XC G 2, x 0,26 28,0 28, XC G 2, x 0,26 32,5 32, XC G x 0,31 22,5 21,5 703 XC A07RN-F 4 x 1, x 0,26 10,2 13,1 165 XC x x 0,31 15,7 20,0 443 XC x x 0,41 20,8 26,5 818 XC x x 0,41 23,8 30, XC x x 0,41 28,9 36, XC x x 0,41 32,5 41, XC x x 0,41 37,7 47, XC x x 0,51 42,7 54, XC x x 0,51 48,4 61, XC

34 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC 24 NSSHöu CORDON CU IZOLAŢIE ŞI MANTA DIN CAUCIUC PENTRU SOLICITĂRI MECANICE MARI UTILIZARE În exploatări miniere si industrie, în spaţii uscate sau umede, precum şi aer liber, în aplicaţii cu solicitări mecanice mari, pentru racordarea utilajelor grele. STRUCTURĂ 1 - Conductor cupru cu liţe fine, stanat 2 - Izolaţie venă, din cauciuc pe bază EPR (mixtură de Etilenă-Propilenă) 3 - Manta interioară din mixtură de cauciuc 4 - Manta exterioară din policloropren (CR), galben, rezistenţă mărită la frecare, rezistent la ulei, ignifugă. STANDARDE DIN VDE DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 4 în mişcare diamentru x 10 Rezistenţă la ulei standard EN Inflamabilitatea standard EN EXECUŢIE* ) STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 1 x 25 O x 0,41 12,9 350 XC x 35 O x 0,41 13,6 446 XC x 50 O x 0,41 16,0 618 XC x 70 O x 0,51 18,2 838 XC x 95 O x 0,51 20, XC x 120 O x 0,51 22, XC x 150 O x 0,51 24, XC x 185 O x 0,51 28, XC x 1,5 J x 0,26 11,5 184 XC * ) EXECUŢIE - J: conţine conductă PE (galben/verde) - O: nu conţine conductă PE (galben/verde)

35 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC NSSHöu continuare EXECUŢIE * ) STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 3 x 2,5 J x 0,26 12,9 245 XC x 70 / 35 J x 0,51 42, XC x 95 / 50 J x 0,51 50, XC x 120 / 70 J x 0,50 55, XC x 1,5 J x 0,26 12,2 213 XC x 2,5 J x 0,26 15,1 328 XC x 4 J x 0,31 16,7 423 XC x 6 J x 0,31 18,1 530 XC x 10 J x 0,41 22,3 832 XC x 16 J x 0,41 26, XC x 25 J x 0,41 31, XC x 35 J x 0,41 33, XC x 50 J x 0,41 40, XC x 70 J x 0,51 44, XC x 95 J x 0,51 52, XC x 120 J x 0,51 57, XC x 1,5 J x 0,26 13,1 249 XC x 2,5 J x 0,26 16,1 384 XC x 4 J x 0,31 17,9 501 XC x 6 J x 0,31 20,3 672 XC x 10 J x 0,41 24, XC x 16 J x 0,41 28, XC x 25 J x 0,41 34, XC x 35 J x 0,41 37, x 1,5 J x 0,26 16,1 370 XC x 2,5 J x 0,26 18,3 504 XC x 1,5 J x 0,26 19,0 490 XC x 2,5 J x 0,26 22,3 733 XC x 2,5 J x 0,26 26, XC * ) EXECUŢIE - J: conţine conductă PE (galben/verde) - O: nu conţine conductă PE (galben/verde)

36 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC 26 NSGAFöu CONDUCTOR CU IZOLAŢIE DIN CAUCIUC, PENTRU APLICAŢII SPECIALE, 1.8 / 3 kv UTILIZARE Pentru vehicole pe şine (tren, tramvai, metrou) şi troleibuze, precum şi în spaţii uscate, în tablori electrice de distribuţie până la 1000 V, ca şi conductoare rezistente la curenţi de scurtcircuit şi de puneri la pământ. STRUCTURĂ 1 - Conductor cupru cu liţe fine, stanat 2 - Înveliş din folie de Alu-PT 3 - Înveliş izolant din mixtură de Etilenă-Propilenă (EPR) 4 - Manta exterioară din Policloropren, negru, rezistent la frecare şi ulei, ignifug SCHRACK INFO La cerere se pot livra şi conductoare 3.6 / 6 kv STANDARDE DIN VDE 0250 Cap. 602 DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 1800 / 3000 Tensiune de încercare Vac 6000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 200 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 6 în mişcare diamentru x 10 Rezistenţă la ulei standard EN Inflamabilitatea standard EN SECŢIUNE STRUCTURĂ CONDUCTOR CURENT ADMISIBIL AER mm 2 kg/km mm cca. mm A cca. kg/km 1, x 0,26 6, XC , x 0,26 7, XC x 0,31 7, XC x 0,31 8, XC x 0,41 10, XC x 0,41 11, XC x 0,41 13, XC x 0,41 14, XC x 0,41 15, XC x 0,51 17, XC

37 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC NSGAFöu continuare SECŢIUNE STRUCTURĂ CONDUCTOR CURENT ADMISIBIL AER mm 2 kg/km mm cca. mm A cca. kg/km x 0,51 19, XC x 0,51 21, XC x 0,51 23, XC x 0,51 25, XC x 0,51 28, XC x 0,51 32, XC

38 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE DIN CAUCIUC 28 Solarkabel CONDUCTOR PENTRU ECHIPAMENTE FOTOVOLTAICE UTILIZARE Cablurile solare sunt special proiectate pentru realizarea instalaţiilor interioare şi exterioare ale echipamentelor fotovoltaice, unde pot apărea solicitări mecanice ridicate şi condiţii climatice extreme. Procesele speciale de fabricaţie asigură păstrarea calităţii materialului electroizolant pe durata de viaţă a sistemului PV. STRUCTURĂ 1 - Conductor cupru cu liţe fine, stanat 2 - Izolaţie conductor: RODAX Manta exterioară: RODAX 125 SCHRACK INFO Conductor robust, rezistent la sarcini mecanice ridicate şi frecare; Rrezistent la apă, ulei şi substanţe chimice STANDARDE aprobări TÜV, UL Tensiune nominală Uo conductor - pământ Vac 600 Tensiune nominală U conductor - conductor Vac 1000 Tensiune de lucru max. conductor - pământ Vac 660 Tensiune de lucru max. Um conductor - conductor Vac 1100 Tensiune de lucru max. Vo conductor - pământ Vdc 1000 Tensiune de lucru max. conductor - conductor Vdc 1650 Tensiune de încercare AC kv 3,5 Tensiune de încercare DC kv 8,4 Dimeniu temperatură mediu ambiant C Temperatură conductor max. C +110 Rază de curbură min. diametru x 4 CULORI LIVRABILE STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR UNITATE AMBALARE mm 2 kg/km mm cca. mm Ohm/km m cca. kg/km 1 x x 0.3 5,8 5, PVW x x 0.3 5,8 5, PVW x x 0.3 5,8 5, PVW x x 0.3 5,8 5, PVW x x 0.3 5,8 5, PVW x x 0.3 5,8 5, PVW x x 0.3 6,9 3, PVW x x 0.3 6,9 3, PVW x x 0.3 6,9 3, PVW14003

39 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT NSHTöu CABLU CU IZOLAŢIE ŞI MANTA DIN CAUCIUC, PENTRU TROLII UTILIZARE În spaţii uscate, umede şi ude, precum şi aer liber, pentru operaţii repetate de înfăşurare şi desfăşurare, cu solicitare simultană la tragere şi torsiune provocată de mişcarea forţată a cablului, întâlnite la trolii ale utilajelor de ridicat, lifturi, utilaje de mină. Protecţia împotriva torsiunii este asigurată de o tresă din fibre sintetice, situată între mantaua interioară şi exterioară. Viteze de mişcare: până la 120 m/min. 29 STRUCTURĂ 1 - Conductor cupru cu liţe fine, stanat 2 - Izolaţie de venă din cauciuc EPR 3 - Manta interioară din cauciuc (5GM2), cu tresă din fibre sintetice care asigură protecţia împotriva torsionării 4 - Manta exterioară din Policloropren (5GM2), negru, ignifug, rezistent la ulei STANDARDE DIN VDE DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) DIN VDE Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 200 Durată regim scurtcircuit max. sec 5 Rază de curbură min diamentru x 8 Rezistenţă la ulei standard EN Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 x 1, x 0,21 11,8 222 XC x 1, x 0,21 12,7 260 XC x 1, x 0,21 16,0 380 XC x 1, x 0,21 22,0 720 XC x 1, x 0,21 22,1 770 XC x 1, x 0,21 26, XC x 1, x 0,21 29, XC x 2, x 0,21 14,4 335 XC x 2, x 0,21 15,4 390 XC x 2, x 0,21 17,9 505 XC

40 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT NSHTöu continuare 30 STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 12 x 2, x 0,21 25,0 970 XC x 2, x 0,21 25, XC x 2, x 0,21 30, XC x 2, x 0,21 34, XC x x 0,26 16,0 435 XC x x 0,26 17,4 530 XC x x 0,26 21,3 830 XC x x 0,31 24, XC x x 0,31 31, XC x x 0,31 33, XC x x 0,31 40, XC x x 0,41 44, XC x x 0,41 51, XC x x 0,26 17,3 520 XC x x 0,26 19,7 690 XC x x 0,26 23, XC x x 0,31 26, XC x x 0,31 38, XC

41 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT NSHTöu (SMK) CORDAFLEX CABLU CU IZOLAŢIE ŞI MANTA DIN CAUCIUC, PENTRU TROLII 31 UTILIZARE Cabluri de troliu în aplicaţii cu solicitări mecanice ridicate, utilaje mobile, poduri rulante, respectiv mecanisme cu tambur vertical. Se pot utiliza şi în aplicaţii guvernate de standadul DIN VDE 0168, în exploatări miniere de suprafaţă sau subterane. STRUCTURĂ 1 - Conductor cupru cu liţe fine, stanat 2 - Izolaţie de venă din mixtură de cauciuc (Protolon) 3 - Manta interioară din policloropren (PCP), cu tresă din fibre de poliester vulcanizată (protecţie împotriva torsionării) 4 - Manta exterioară din policloropren special, galben, rezistent la intemperii, apă, ulei STANDARDE Conform DIN VDE DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 600 / Tensiune de încercare Vac 2500 Domeniu de temperatură trasee mobile C trasee fixe C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 8 Rezistenţă la ulei standard EN Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR EXT. MAX. mm 2 kg/km mm cca. mm cca. mm cca. kg/km 12 x 1, x 0,21 21,4 23,4 710 XC x 2, x 0,21 13,2 14,8 305 XC x 2, x 0,21 23,3 25, XC x 2, x 0,21 26,2 29, XC x 2, x 0,21 29,4 32, XC x x 0,26 21,6 23,6 905 XC x x 0,31 23,7 26, XC x x 0,26 19,0 21,0 690 XC

42 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT 32 (N)FLGöu CABLU DE COMANDĂ CU IZOLAŢIE DIN CAUCIUC, AUTOPORTANT, PENTRU SOLICITĂRI MECANICE MEDII UTILIZARE În spaţii uscate, umede sau ude, precum şi aer liber, ca şi cabluri flexibile de energie şi de comandă, în aplicaţii cu solicitări mecanice medii. Destinat racordării părţilor mobile ale maşinilor unelte, instalaţiilor de foraj şi utilajelor mari. STRUCTURĂ 1 - Organ portant din funie de fibre sintetice 2 - Conductor cupru cu liţe foarte fine 3 - Izolaţie de venă din mixtură de cauciuc, cu bandaj peste fiecare strat torsadat 4 - Manta exterioară din cauciuc (5GM1), negru SCHRACK INFO Marcare conductori: 1 conductor galben/verde, restul conductoarelor negru numerotat STANDARDE Conform DIN VDE 0250 DIN EN Clasa 6 (Construcţie) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 4 în mişcare diamentru x 5 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 7 x x 0, XC x x 0, XC x x 0, XC x x 0, XC x x 0, XC x 1, x 0, XC x 1, x 0, XC x 1, x 0, XC x 1, x 0, XC x 1, x 0, XC x 1, x 0, XC x 1, x 0, XC x 2, x 0, XC x 2, x 0, XC

43 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT NGFLGöu CABLU PLAT CU IZOLAŢIE DIN CAUCIUC, PENTRU SOLICITĂRI MECANICE MEDII 33 UTILIZARE În spaţii uscate, umede sau ude, precum în aer liber, ca şi cablu flexibil de energie şi de comandă, în aplicaţii cu solicitări mecanice medii. Cablul este destinat racordării părţilor mobile ale maşinilor unelte, ale instalaţiilor de foraj şi ale marilor utilaje, atunci când cablul, într-un plan, este supus numai la efort de îndoire. STRUCTURĂ 1 - Conductor cupru liţat fin sau foarte fin 2 - Izolaţie venă din mixtură de cauciuc (3GI3), conductoare aşezate paralel 3 - Manta exterioară din mixtură cauciuc (5GM3), negru, ignifug STANDARDE DIN VDE DIN EN Clasa 5 şi 6 (Construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură trasee mobile C trasee fixe C Temperatură de funcţionare scurtcircuit C 200 Durată regim scurtcircuit max. sec 5 Rază de curbură trasee fixe diamentru x 3 trasee mobile diamentru x 5 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR DIMENSIUNE EXTERIOARĂ mm 2 kg/km mm cca. mm cca. kg/km 4 x 1, x 0,16 6,2 x 17,5 200 XC x 1, x 0,16 6,2 x 21,5 240 XC x 1, x 0,16 6,2 x 29,0 360 XC x 1, x 0,16 6,2 x 31,5 370 XC x 1, x 0,16 6,5 x 47,0 620 XC x 1, x 0,16 13,5 x 56, XC x 2, x 0,16 7,5 x 21,0 280 XC x 2, x 0,16 7,5 x 27,0 400 XC x 2, x 0,16 7,5x 35,0 520 XC x 2, x 0,16 7,5 x 39, x 2, x 0,16 8,0 x 56,0 800 XC

44 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT NGFLGöu continuare 34 STRUCTURĂ CONDUCTOR DIMENSIUNE EXTERIOARĂ mm 2 kg/km mm cca. mm cca. kg/km 24 x 2, x 0,16 17,0 x 72, XC x x 0,16 9,0 x 26,0 410 XC x x 0,21 9,5 x 29,0 600 XC x x 0,21 11,0 x 33,0 800 XC x x 0,21 13,0 x 38, XC x x 0,21 15,0 x 49, XC x x 0,41 17,0 x 55, XC x x 0,16 9,0 x 32,0 560 XC x x 0,21 9,5 x 35,0 650 XC x x 0,21 13,0 x 50, XC x x 0,16 9,0 x 42,0 700 XC x x 0,21 9,5 x 44,5 850 XC x x 0,21 12,1 x 63, XC

45 CABLURI PENTRU MACARALE ŞI UTILAJE DE RIDICAT H07VVH6-F CABLU PLAT CU IZOLAŢIE DIN PVC, PENTRU SOLICITĂRI MECANICE REDUSE SI MEDII 35 UTILIZARE În spaţii uscate, umede sau ude, dar nu în exterior, în aplicaţii cu solicitări mecanice mici şi mijlocii. Cablul este destinat racordării părţilor mobile ale maşinilor unelte, ale instalaţiilor de foraj şi ale utilajelor grele, atunci când,într-un plan, este supus numai la efortul de îndoire. STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie conductor din PVC, vene paralele şi grupate 3 - Manta exterioară din PVC moale STANDARDE DIN VDE DIN EN Clasa 5 (Construcţie) HD 308 S2 (marcare conductoare) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C -5 C bis +70 C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 10 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR DIMENSIUNE EXTERIOARĂ mm 2 kg/km mm cca. mm cca. kg/km 4 G 1, x 0,26 5,0 x 15,0 150 XC G 2, x 0,26 5,7 x 18,5 250 XC G x 0,31 6,9 x 21,5 320 XC G x 0,31 7,6 x 24,5 430 XC G x 0,41 9,6 x 31,0 690 XC G x 0,41 10,9 x 35,5 970 XC G x 0,41 12,7 x 41, XC G x 0,41 15,7 x 49, XC G x 0,41 19,1 x 61, XC G 1, x 0,26 5,0 x 18,0 180 XC G 2, x 0,26 5,7 x 22,0 280 XC G x 0,31 6,9 x 26,0 390 XC G 1, x 0,26 5,0 x 27,0 265 XC G 2, x 0,26 5,7 x 33,5 385 XC G 1, x 0,26 5,0 x 29,0 295 XC G 2, x 0,26 5,7 x 37,0 430 XC G 1, x 0,26 5,0 x 36,0 355 XC G 1, x 0,26 5,0 x 41,0 415 XC G 2, x 0,26 5,7 x 51,0 630 XC

46 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 36 YSLY CABLU DE COMANDĂ CU IZOLAŢIE DIN PVC UTILIZARE În spaţii uscate sau umede, în aplicaţii cu solicitări mecanice mici sau medii, dar nu în instalaţii exterioare. Cablu de conexiune şi legătură în instalaţii de măsură, comandă şi automatizare. Cablu de semnale şi impulsuri pentru comanda şi monitorizare echipamentelor industriale, a liniilor de producţie şi a utilajelor. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Manta exterioară din PVC, gri, cu rezistenţă mărită la ulei SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate OZ - vene negre numerotate JB - o venă galben/verde, restul venelor colorate OB - vene colorate STANDARDE DIN VDE 0281 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 6 în mişcare diamentru x 15 Inflamabilitatea standard EN EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,5 OZ x 0,21 4,8 35 XC OZ 3 x 0,5 JZ/OZ x 0,21 5,1 41 XC x 0,5 JZ/OZ x 0,21 5,7 49 XC Extensie cod comandă: Execuţie: JZ OZ JB OB

47 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLY continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 5 x 0,5 JZ x 0,21 6,2 60 XC JZ 7 x 0,5 JZ/OZ x 0,21 6,7 77 XC x 0,5 JZ x 0,21 8, x 0,5 JZ x 0,21 8, x 0,5 JZ x 0,21 9,5 149 XC JZ 16 x 0,5 JZ x 0,21 10, x 0,5 JZ x 0,21 10, x 0,5 JZ x 0,21 11,7 219 XC JZ 25 x 0,5 JZ x 0,21 12,6 256 XC JZ 34 x 0,5 JZ x 0,21 14,3 331 XC JZ 40 x 0,5 JZ x 0,21 15,2 409 XC JZ 50 x 0,5 JZ x 0,21 17,2 510 XC JZ 61 x 0,5 JZ x 0,21 18,5 595 XC JZ 2 x 0,75 OZ x 0,21 5,3 42 XC OZ 3 x 0,75 JZ/OZ/OB 22,5 24 x 0,21 5,5 50 XC x 0,75 JZ/OZ/OB x 0,21 6,2 64 XC x 0,75 JZ/OZ/OB 37,5 24 x 0,21 6,7 77 XC x 0,75 JZ x 0,21 7,1 95 XC 070 1S8 JZ 7 x 0,75 JZ/OZ 52,5 24 x 0,21 7,4 99 XC x 0,75 JZ/OZ x 0,21 9,4 160 XC x 0,75 JZ/OZ x 0,21 9,7 165 XC x 0,75 JZ 112,5 24 x 0,21 10,9 210 XC JZ 16 x 0,75 JZ x 0,21 11, x 0,75 JZ x 0,21 11,8 240 XC JZ 21 x 0,75 JZ 157,5 24 x 0,21 12,8 282 XC JZ 25 x 0,75 JZ 187,5 24 x 0,21 13,9 333 XC JZ 34 x 0,75 JZ x 0,21 15,9 435 XC JZ 41 x 0,75 JZ 307,5 24 x 0,21 17,4 535 XC JZ 42 x 0,75 JZ x 0,21 17,8 547 XC JZ 50 x 0,75 JZ x 0,21 19,2 643 XC JZ 80 x 0,75 JZ x 0,21 23, XC JZ 2 x 1 OZ/OB x 0,21 5,5 50 XC x 1 JZ/OZ/JB x 0,21 5,9 61 XC x 1 JZ/OZ/JB x 0,21 6,5 75 XC x 1 JZ/OZ/JB x 0,21 7,1 95 XC x 1 JZ/OZ x 0,21 8,0 114 XC x 1 JZ x 0,21 10,0 156 XC 070 1T1 JZ 10 x 1 JZ x 0,21 10,2 179 XC JZ 12 x 1 JZ x 0,21 10,5 211 XC JZ 14 x 1 JZ x 0,21 11, x 1 JZ x 0,21 11,8 280 XC JZ 18 x 1 JZ x 0,21 12,7 303 XC JZ 21 x 1 JZ x 0,21 13,7 339 XC JZ 25 x 1 JZ x 0,21 14,7 395 XC JZ 37 Extensie cod comandă: Execuţie: JZ OZ JB OB

48 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLY continuare 38 EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 34 x 1 JZ x 0,21 17,0 536 XC JZ 41 x 1 JZ x 0,21 18,9 674 XC JZ 42 x 1 JZ x 0,21 19,0 680 XC 070 1T4 JZ 50 x 1 JZ x 0,21 20,7 823 XC JZ 61 x 1 JZ x 0,21 22,2 951 XC JZ 2 x 1,5 OZ x 0,26 6,3 63 XC OZ 3 x 1,5 JZ/OZ/JB/OB x 0,26 6,6 79 XC x 1,5 JZ/OZ/JB/OB x 0,26 7,3 98 XC x 1,5 JZ/OZ/JB x 0,26 8,1 123 XC x 1,5 JZ x 0,26 8,5 155 XC 070 1S9 JZ 7 x 1,5 JZ/OZ x 0,26 8,9 161 XC x 1,5 JZ x 0,26 10,6 188 XC JZ 9 x 1,5 JZ x 0,26 11,0 220 XC 070 1T2 JZ 10 x 1,5 JZ x 0,26 11,3 237 XC JZ 12 x 1,5 JZ x 0,26 11,8 277 XC JZ 14 x 1,5 JZ x 0,26 12,6 319 XC JZ 16 x 1,5 JZ x 0,26 13, x 1,5 JZ x 0,26 14,2 411 XC JZ 21 x 1,5 JZ x 0,26 15,4 476 XC JZ 25 x 1,5 JZ x 0,26 16,7 566 XC JZ 26 x 1,5 JZ x 0,26 17,3 584 XC JZ 32 x 1,5 JZ x 0,26 18,7 717 XC JZ 34 x 1,5 JZ x 0,26 19,4 741 XC JZ 42 x 1,5 JZ x 0,26 21,6 933 XC JZ 50 x 1,5 JZ x 0,26 23, XC JZ 61 x 1,5 JZ x 0,26 25, XC JZ 2 x 2,5 OZ/OB x 0,26 7,6 101 XC x 2,5 JZ/JB x 0,26 8,2 127 XC x 2,5 JZ/JB x 0,26 9,0 160 XC x 2,5 JZ/JB x 0,26 10,0 197 XC x 2,5 JZ x 0,26 11,1 256 XC JZ 10 x 2,5 JZ x 0,26 14,3 379 XC JZ 12 x 2,5 JZ/OZ x 0,26 14,8 447 XC x 2,5 JZ x 0,26 16, x 2,5 JZ x 0,26 17,8 657 XC JZ 25 x 2,5 JZ x 0,26 21,1 887 XC JZ 34 x 2,5 JZ x 0,26 24, XC JZ 50 x 2,5 JZ x 0,26 30, XC 070 1T5 JZ 2 x 4 OZ/OB x 0,31 9,0 138 XC x 4 JZ/JB x 0,31 9,7 181 XC x 4 JZ/JB x 0,31 10,7 230 XC x 4 JZ/JB x 0,31 11,8 287 XC x 4 JZ x 0,31 13,1 375 XC JZ 2 x 6 OZ x 0,31 10,7 212 XC OZ Extensie cod comandă: Execuţie: JZ OZ JB OB

49 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLY continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 3 x 6 JZ x 0,31 11,5 272 XC JZ 4 x 6 JZ x 0,31 12,8 353 XC JZ 5 x 6 JZ/JB x 0,31 14,2 431 XC x 6 JZ x 0,31 15,7 561 XC JZ 4 x 10 JZ/JB x 0,41 16,2 593 XC x 10 JZ/JB x 0,41 18,1 783 XC x 10 JZ x 0,41 20, XC JZ 4 x 16 JZ/JB x 0,41 19,1 897 XC x 16 JZ/JB x 0,41 21, XC x 16 JZ x 0,41 23, XC JZ 4 x 25 JZ/JB x 0,41 23, XC x 25 JZ/JB x 0,41 26, XC x 25 JZ x 0,41 29, XC 070 1S1 JZ 4 x 35 JZ/JB x 0,41 26, XC 070 1S2 5 x 35 JZ/JB x 0,41 29, XC 070 1S3 4 x 50 JB x 0,41 31, XC 070 1S4 JB 5 x 50 JB x 0,41 35, x 70 JB x 0,51 36, XC 070 1S5 JB 5 x 70 JB x 0,51 40, x 95 JB x 0,51 42, XC 070 1S6 JB 4 x 120 JB x 0,51 46, XC 070 1S7 JB 39 Extensie cod comandă: Execuţie: JZ OZ JB OB

50 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 40 YSLCY CABLU DE COMANDĂ CU IZOLAŢIE DIN PVC, ECRANAT UTILIZARE Cablu ecranat pentru semnale şi impulsuri, utilizat în circuite de măsură, comandă şi automatizare, ecranarea asigurând protecţia împotriva înfluenţelor exterioare, cum ar fi câmpuri electromagnetice, frecvenţe perturbatoare, etc. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Înveliş din folie material plastic 4 - Tresă cupru stanată 5 - Manta exterioară din PVC, gri, cu rezistenţă mărită la ulei SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate OZ - vene negre numerotate JB - o venă galben/verde, restul venelor colorate OB - vene colorate STANDARDE DIN VDE 0281 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 10 în mişcare diamentru x 20 Inflamabilitatea standard EN EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,5 OZ x 0,21 5,6 45 XC OZ 3 x 0,5 JZ/OZ x 0,21 5,9 55 XC x 0,5 JZ/OZ x 0,21 6,4 73 XC Extensie cod comandă: Execuţie: JZ OZ JB OB

51 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLCY continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 5 x 0,5 JZ x 0,21 7,0 91 XC JZ 7 x 0,5 OZ x 0,21 9,8 127 XC OZ 12 x 0,5 JZ x 0,21 9,8 208 XC JZ 25 x 0,5 JZ x 0,21 13,7 354 XC JZ 2 x 0,75 OZ/OB x 0,21 6,2 56 XC x 0,75 JZ/OZ x 0,21 6,5 70 XC x 0,75 JZ/OZ x 0,21 7,0 96 XC x 0,75 JZ/OZ x 0,21 7,8 157 XC x 0,75 JZ/OZ x 0,21 8,4 168 XC x 0,75 JZ x 0,21 10,4 217 XC JZ 12 x 0,75 JZ/OZ x 0,21 10,9 231 XC x 0,75 JZ/OZ x 0,21 12,8 314 XC x 0,75 JZ/OZ x 0,21 15,2 434 XC x 0,75 JZ x 0,21 17,1 529 XC JZ 2 x 1 OZ x 0,21 6,5 83 XC OZ 3 x 1 JZ/OZ x 0,21 6,7 111 XC x 1 JZ/OZ x 0,21 7,4 131 XC x 1 JZ/OZ x 0,21 8,1 155 XC x 1 JZ/OZ x 0,21 8,8 190 XC x 1 JZ/OZ x 0,21 11,5 286 XC x 1 JZ/OZ x 0,21 13,8 393 XC JZ 25 x 1 JZ/OZ x 0,21 16,0 658 XC x 1 JZ x 0,21 18,4 759 XC x 1 JZ x 0,21 22,0 994 XC JZ 2 x 1,5 OZ/OB x 0,26 7,1 97 XC x 1,5 JZ/OZ/JB x 0,26 7,6 124 XC x 1,5 JZ/OZ x 0,26 8,2 166 XC x 1,5 JZ/OZ x 0,26 9,0 192 XC x 1,5 JZ/OZ x 0,26 9,8 245 XC x 1,5 JZ/OZ x 0,26 13,0 365 XC x 1,5 JZ x 0,26 15,5 556 XC JZ 25 x 1,5 JZ/OZ x 0,26 18,0 737 XC x 1,5 JZ x 0,26 20,0 750 XC JZ 34 x 1,5 JZ/OZ x 0,26 20,9 966 XC x 1,5 JZ/OZ x 0,26 24, XC x 2,5 OZ x 0,26 8,5 161 XC OZ 3 x 2,5 JZ/OZ x 0,26 9,0 187 XC x 2,5 JZ x 0,26 9,9 241 XC JZ 5 x 2,5 JZ x 0,26 11,0 274 XC JZ 7 x 2,5 JZ x 0,26 12,0 344 XC JZ 12 x 2,5 JZ x 0,26 15,9 407 XC JZ 4 x 4 JZ x 0,31 11,6 307 XC JZ 5 x 4 JZ x 0,31 12,8 370 XC JZ 2 x 6 OZ x 0,31 12,5 180 XC OZ 4 x 6 JZ x 0,31 14,0 402 XC JZ 5 x 6 JZ x 0,31 15,5 506 XC JZ 4 x 10 JZ/JB x 0,41 17,2 747 XC x 10 JZ x 0,41 19,3 861 XC JZ 4 x 16 JZ x 0,41 20, XC JZ 5 x 16 JZ x 0,41 22, XC JZ 4 x 25 JZ x 0,41 24, XC JZ 5 x 25 JZ x 0,41 27, XC JZ 41 Extensie cod comandă: Execuţie: JZ OZ JB OB

52 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 42 YSLYQY CABLU DE COMANDĂ CU IZOLAŢIE DIN PVC, ARMAT CU TRESĂ DE OŢEL UTILIZARE Cablu de energie şi de comandă în aplicaţii cu solicitări mecanice mari, sau în regimuri grele de exploatare. Cablul se preteaza şi la pozare fixa pe vehicole, utilaje, utilaje de ridicat etc. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Manta interioară din PVC 4 - Armătură din tresă de oţel zincată 5 - Manta exterioară din PVC, transparent, cu rezistenţă mărită la ulei SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate OZ - vene negre numerotate JB - o venă galben/verde, restul venelor colorate OB - vene colorate STANDARDE DIN VDE 0281 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 6 în mişcare diamentru x 15 Inflamabilitatea standard EN EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,75 OZ 15,0 24 x 0,21 7,5 73 XC OZ 3 x 0,75 JZ 22,5 24 x 0,21 7,8 82 XC JZ Extensie cod comandă: Execuţie: JZ OZ JB OB

53 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLYQY continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 x 0,75 JZ 30,0 24 x 0,21 8,2 89 XC JZ 5 x 0,75 JZ 37,5 24 x 0,21 8,8 101 XC JZ 7 x 0,75 JZ 52,5 24 x 0,21 9,1 127 XC JZ 12 x 0,75 JZ 90,0 24 x 0,21 11,5 187 XC JZ 18 x 0,75 JZ 135,0 24 x 0,21 13,3 258 XC JZ 25 x 0,75 JZ 187,5 24 x 0,21 16,3 370 XC JZ 34 x 0,75 JZ 255,0 24 x 0,21 18,0 473 XC JZ 50 x 0,75 JZ 375,0 24 x 0,21 20,5 649 XC JZ 2 x 1 OZ 20,0 32 x 0,21 7,7 79 XC OZ 3 x 1 JZ 30,0 32 x 0,21 8,0 90 XC JZ 4 x 1 JZ 40,0 32 x 0,21 8,5 106 XC JZ 5 x 1 JZ 50,0 32 x 0,21 9,1 119 XC JZ 7 x 1 JZ 70,0 32 x 0,21 9,7 145 XC JZ 12 x 1 JZ 120,0 32 x 0,21 12,1 226 XC JZ 18 x 1 JZ 180,0 32 x 0,21 13,8 311 XC JZ 25 x 1 JZ 250,0 32 x 0,21 16,9 438 XC JZ 34 x 1 JZ 340,0 32 x 0,21 18,5 561 XC JZ 50 x 1 JZ 500,0 32 x 0,21 22,4 794 XC JZ 2 x 1,5 OZ 30,0 30 x 0,26 8,3 96 XC OZ 3 x 1,5 JZ 45,0 30 x 0,26 8,5 117 XC JZ 4 x 1,5 JZ 60,0 30 x 0,26 9,2 132 XC JZ 5 x 1,5 JZ 75,0 30 x 0,26 9,7 147 XC JZ 7 x 1,5 JZ 105,0 30 x 0,26 10,6 184 XC JZ 12 x 1,5 JZ 180,0 30 x 0,26 13,5 293 XC JZ 18 x 1,5 JZ 270,0 30 x 0,26 16,3 433 XC JZ 25 x 1,5 JZ 375,0 30 x 0,26 19,0 572 XC JZ 34 x 1,5 JZ 510,0 30 x 0,26 21,2 739 XC JZ 50 x 1,5 JZ 750,0 30 x 0,26 28, XC JZ 3 x 2,5 JZ/JB 75,0 50 x 0,26 9,7 155 XC x 2,5 JZ 100,0 50 x 0,26 10,7 191 XC JZ 5 x 2,5 JZ 125,0 50 x 0,26 11,5 224 XC JZ 7 x 2,5 JZ 175,0 50 x 0,26 12,6 285 XC JZ 12 x 2,5 JZ 300,0 50 x 0,26 16,6 460 XC JZ 18 x 2,5 JZ 450,0 50 x 0,26 19,3 654 XC JZ 25 x 2,5 JZ 625,0 50 x 0,26 23,2 891 XC JZ 4 x 4 JZ 160,0 56 x 0,31 12,3 271 XC JZ 5 x 4 JZ 200,0 56 x 0,31 13,8 330 XC JZ 7 x 4 JZ 280,0 56 x 0,31 15,4 442 XC JZ 4 x 6 JZ/JB 240,0 84 x 0,31 14,5 379 XC x 6 JZ 300,0 84 x 0,31 16,4 474 XC JZ 7 x 6 JZ 420,0 84 x 0,31 17,7 615 XC JZ 4 x 10 JZ 400,0 80 x 0,41 18,0 608 XC JZ 7 x 10 JZ 700,0 80 x 0,41 21,6 920 XC JZ 4 x 16 JZ 640,0 128 x 0,41 21,8 945 XC JZ 5 x 16 JZ 800,0 128 x 0,41 23, XC JZ 7 x 16 JZ 1120,0 128 x 0,41 26, XC JZ 4 x 25 JZ 1000,0 200 x 0,41 25, XC JZ 5 x 25 JZ 1250,0 200 x 0,41 36, XC JZ 4 x 35 JZ 1400,0 280 x 0,41 29, XC JZ 5 x 35 JZ 1750,0 280 x 0,41 32, XC JZ 4 x 50 JZ 2000,0 400 x 0,41 34, XC JZ 4 x 70 JZ 2800,0 356 x 0,51 38, XC JZ 43 Extensie cod comandă: Execuţie: JZ OZ JB OB

54 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 44 H05VV5-F CABLU DE COMANDĂ CU IZOLAŢIE DIN PVC, REZISTENT LA ULEI UTILIZARE În spaţii uscate sau umede, în aplicaţii cu solicitări mecanice mici sau medii, dar nu în instalaţii exterioare. Cablu de conexiune şi legătură în instalaţii de măsură, comandă şi automatizare. Cablu de semnale şi impulsuri pentru comanda şi monitorizarea echipamentelor industriale, liniilor de producţie şi utilajelor. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din polivinilclorid (mixtură PVC YI2) 3 - Manta exterioară din polivinilclorid (mixtură PVC YM2), gri SCHRACK INFO Marcare conductoare: o venă galben/verde, restul venelor negre şi numerotate (exceptie cablurile cu 2 fire) STANDARDE DIN VDE 0281-cap. 13 DIN EN Clasa 5 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Rază de curbură pozat / odată diamentru x 12,5 în mişcare diamentru x 15,0 Rezistenţă la ulei standard EN Inflamabilitatea standard EN Rezistenţă izolaţie min Mohm / km 20 STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 3 G 0,75 22,5 24 x 0,21 6,6 66 XC G 0,75 30,0 24 x 0,21 7,3 83 XC G 0,75 37,5 24 x 0,21 8,1 102 XC G 0,75 52,5 24 x 0,21 8,9 129 XC G 0,75 90,0 24 x 0,21 11,9 227 XC G 0,75 135,0 24 x 0,21 14,2 329 XC G 0,75 187,5 24 x 0,21 16,5 449 XC G 0,75 255,0 24 x 0,21 19,2 609 XC G 0,75 375,0 24 x 0,21 23,2 893

55 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC H05VV5-F continuare STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 3 G 1 30,0 32 x 0,21 6,9 77 XC G 1 40,0 32 x 0,21 7,7 97 XC G 1 50,0 32 x 0,21 8,5 120 XC G 1 70,0 32 x 0,21 9,4 152 XC G 1 120,0 32 x 0,21 12,6 268 XC G 1 180,0 32 x 0,21 15,0 389 XC G 1 250,0 32 x 0,21 17,5 533 XC G 1 340,0 32 x 0,21 20,4 721 XC G 1,5 45,0 30 x 0,26 8,2 110 XC G 1,5 60,0 30 x 0,26 9,1 138 XC G 1,5 75,0 30 x 0,26 10,1 172 XC G 1,5 105,0 30 x 0,26 11,1 219 XC G 1,5 180,0 30 x 0,26 14,9 388 XC G 1,5 270,0 30 x 0,26 17,9 565 XC G 1,5 375,0 30 x 0,26 20,9 775 XC G 1,5 510,0 30 x 0,26 24, XC G 2,5 75,0 50 x 0,26 9,7 162 XC G 2,5 100,0 50 x 0,26 10,7 205 XC G 2,5 125,0 50 x 0,26 12,0 256 XC G 2,5 175,0 50 x 0,26 13,2 328 XC G 2,5 300,0 50 x 0,26 17,8 581 XC G 2,5 450,0 50 x 0,26 21,3 848 XC G 2,5 850,0 50 x 0,26 29, XC G 4 160,0 56 x 0,31 11, G 4 200,0 56 x 0,31 14,

56 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 46 H05VVC4V5-K CABLU DE COMANDĂ CU IZOLAŢIE DIN PVC, ECRANAT, REZISTENT LA ULEI UTILIZARE În spaţii uscate, umede şi ude, dar nu în instalaţii exterioare. Cablu de conexiune şi legătură în instalaţii de măsură, comandă şi automatizare, ecranarea asigurând protecţia împotriva înfluenţelor exterioare, cum ar fi câmpuri electromagnetice, frecvenţe perturbatoare, etc. Cablu de semnale şi impulsuri pentru comanda şi monitorizarea echipamentelor industriale, liniilor de producţie şi utilajelor. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din polivinilclorid (mixtură PVC YI2) 3 - Manta inerioară din polivinilclorid (mixtură PVC YM2) 4 - Tresă cupru stanată 5 - Manta exterioară din polivinilclorid (mixtură PVC YM2), gri SCHRACK INFO Marcare conductoare: o venă galben/verde, restul venelor negre şi numerotate (exceptie cablurile cu 2 fire) STANDARDE DIN VDE HD S1 DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare venă /venă Vac 2000 venă / ecran Vac 1000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 12,5 în mişcare diamentru x 15,0 Rezistenţă la ulei standard EN Inflamabilitatea standard EN Rezistenţă izolaţie min Mohm / km 20

57 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC H05VVC4V5-K continuare STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0, x 0,21 8,4 111 XC G 0, x 0,21 8,9 130 XC G 0, x 0,21 9,6 150 XC G 0, x 0,21 10,5 179 XC G 0, x 0,21 12,5 263 XC G 0, x 0,21 14,6 363 XC G 0, x 0,21 19,5 643 XC G x 0,21 9,3 143 XC G x 0,21 10,0 171 XC G x 0,21 10,9 199 XC G x 0,21 13,4 314 XC G x 0,21 15,4 408 XC G x 0,21 17,9 564 XC x 1, x 0,26 10,0 163 XC G 1, x 0,26 10,6 186 XC G 1, x 0,26 11,5 224 XC G 1, x 0,26 12,6 268 XC G 1, x 0,26 15,4 418 XC G 1, x 0,26 17,8 558 XC G 1, x 0,26 20,9 763 XC G 1, x 0,26 24, XC G 2, x 0,26 12,1 251 XC G 2, x 0,26 13,4 323 XC G 2, x 0,26 14,7 390 XC G 2, x 0,26 17,9 583 XC

58 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 48 YSLY EB CABLU DE COMANDĂ PVC PT. CIRCUITE CU SIGURANŢĂ INTRINSECĂ, MANTA ALBASTRĂ UTILIZARE În spaţii uscate, umede sau ude, precum şi în spaţii cu pericol de explozie, dar nu şi în instalaţii exterioare. Cablu de conexiune şi legătură utilizat în circuite electrice cu siguranţă intrinsecă, în aplicaţii cu solicitări mecanice mijlocii. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Manta exterioară din PVC, albastru, cu rezistenţă mărită la ulei SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate; OZ - vene negre numerotate STANDARDE DIN VDE 0281 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C pozat C -30 C bis +70 C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 6 în mişcare diamentru x 15 Inflamabilitatea standard EN Capacitate mutuală conductor / conductor nf / km aprox. 120 Inductivitate mh / km aprox EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,75 OZ 15,0 24 x 0,21 5,3 42 XC OZ 3 x 0,75 OZ 22,5 24 x 0,21 5,5 50 XC OZ 4 x 0,75 OZ 30,0 24 x 0,21 6,2 64 XC OZ 25 x 0,75 JZ/OZ 187,5 24 x 0,21 13,9 333 XC x 1 OZ 20,0 32 x 0,21 5,5 50 XC OZ Extensie cod comandă: Execuţie: JZ OZ

59 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLY EB continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 1,5 OZ 30,0 30 x 0,26 6,3 63 XC OZ 3 x 1,5 JZ/OZ 45,0 30 x 0,26 6,6 79 XC x 1,5 JZ/OZ 60,0 30 x 0,26 7,3 98 XC x 1,5 JZ 75,0 30 x 0,26 8,1 123 XC JZ 7 x 1,5 JZ 105,0 30 x 0,26 8,9 161 XC JZ 12 x 1,5 JZ 180,0 30 x 0,26 11,8 277 XC JZ 49 Extensie cod comandă: Execuţie: JZ OZ

60 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 50 YSLCY EB CABLU DE COMANDĂ PVC PT. CIRCUITE CU SIGURANŢĂ INTRINSECĂ, ECRANAT, MANTA ALBASTRĂ UTILIZARE În spatii uscate, umede sau ude, precum si în spaţii cu pericol de explozie, dar nu şi în instalaţii exterioare. Cablu MSR în aplicaţii de echipamente cu siguranţă intrinsecă, ecranul asigurând protecţia împotriva înfluenţelor electrice şi magnetice din exterior. Se pretează în cazuri de solicitări mecanice medii. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Tresă cupru stanată 4 - Manta exterioară din PVC, albastru, cu rezistenţă mărită la ulei SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate; OZ - vene negre numerotate; STANDARDE DIN VDE 0281 DIN EN Clasa 5 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 10 în mişcare diamentru x 20 Inflamabilitatea standard EN Capacitate mutuală conductor / conductor nf / km aprox. 150 conductor / ecran nf / km aprox. 200 Inductivitate mh / km aprox EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,75 OZ x 0,21 6,2 56 XC OZ 3 x 0,75 OZ x 0,21 6,5 70 XC OZ 4 x 0,75 OZ x 0,21 7,0 96 XC OZ 5 x 0,75 OZ x 0,21 7,8 157 XC OZ Extensie cod comandă: Execuţie: JZ OZ

61 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC YSLCY EB continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 7 x 0,75 OZ x 0,21 8,4 168 XC OZ 12 x 0,75 OZ x 0,21 10,9 231 XC OZ 18 x 0,75 OZ x 0,21 12,8 314 XC OZ 25 x 0,75 OZ x 0,21 15,2 434 XC OZ 2 x 1,5 OZ x 0,26 7,1 97 XC OZ 3 x 1,5 JZ/OZ x 0,26 7,6 124 XC x 1,5 JZ/OZ x 0,26 8,2 166 XC x 1,5 OZ x 0,26 9,8 245 XC OZ 51 Extensie cod comandă: Execuţie: JZ OZ

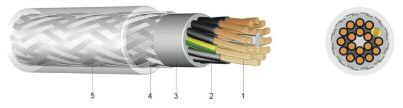

62 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 52 SLM 0,6/1 kv CABLU CU IZOLAŢIE DIN PVC PENTRU CONECAREA MOTOARELOR UTILIZARE Cablu de conexiune cu pozare fixa sau mobilă, cu aplicaţii în industria constructoare de maşini şi echipamente, în condiţii de solicitări mecanice medii, în încăperi uscate, umede şi ude. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Manta exterioară din PVC, gri sau negru, cu rezistenţă mărită la ulei SCHRACK INFO Marcare conductoare: o venă galben/verde, restul venelor negre şi numerotate STANDARDE DIN EN Clasa 5 (construcţie) HD 308 S2 (core identification) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Rază de curbură pozat / odată diamentru x 5,0 în mişcare diamentru x 7,5 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 x 1, x 0,26 10,7 176 XC x 2, x 0,26 10,7 242 XC x x 0,31 13,7 330 XC x x 0,31 15,0 428 XC x x 0,41 20, x x 0,41 25, XC x x 0,31 14,9 400 XC

63 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC SLCM 0,6/1 kv CABLU ECRANAT CU IZOLAŢIE DIN PVC PENTRU CONECTAREA MOTOARELOR 53 UTILIZARE Cablu de conexiune cu pozare fixa sau mobilă, cu aplicaţii în industria constructoare de maşini şi echipamente, în condiţii de solicitări mecanice medii, în încăperi uscate, umede şi ude. Ecranul blochează înfluenţa perturbaţiilor electromagnetice asupra altor cabluri şi conductoare sau asupra instalaţiilor electrice învecinate. Sunt recomandate în special ca şi cablu de legătură între convertizorul de frecvenţă şi servomotor. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Manta interioară din PVC 4 - Tresă cupru stanată 5 - Manta exterioară din PVC, gri, cu rezistenţă mărită la ulei SCHRACK INFO Marcare conductoare: o venă galben/verde, restul venelor negre şi numerotate STANDARDE DIN VDE 0281 DIN EN Clasa 5 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare venă / venă Vac 4000 venă / ecran Vac 4000 Domeniu de temperatură în mişcare C pozat C Rază de curbură pozat / odată diamentru x 7,5 în mişcare. diamentru x 15,0 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 x 1, x 0,26 12,7 240 XC x 2, x 0,26 14,5 335 XC x x 0,31 16,1 440 XC x x 0,31 17,4 553 XC x x 0,41 20,9 830 XC x x 0,41 23, XC x x 0,41 28, XC x x 0,41 31, XC x 50* x 0,41 36, XC x 70* x 0,51 42, XC x 95* x 0,51 47, XC

64 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 54 2YSLCY CABLU ECRANAT CU IZOLAŢIE DIN PVC PENTRU CONECTAREA MOTOARELOR, EMC CONFORM UTILIZARE Cablu pentru conectarea motoarelor, fabricat după directivele europene EMC (compatibilitate electromagnetică), recomandat pentru instalaţii şi echipamente realizate cu aparate şi mijloace de producţie a caror câmpuri electromagnetice perturbatoare pot influenţa în mod inadmisibil mediul înconjurător. Cablu cu pozare fixa sau mobilă, utilizat în sisteme de acţionare realizate cu convertizoare de frecvenţă (de ex. maşini unelte, etc), în condiţii de solicitări mecanice medii, respectiv încăperi uscate sau umede. STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Ecran electrostatic din folie Aluminiu 4 - Tresă de cupru stanat 5 - Manta exterioară din PVC, transparent STANDARDE DIN VDE 0207 EN HD 308 S2 (Marcare conductoare) DIN VDE 0207 EN Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare venă /venă Vac 4000 venă / ecran Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 7,5 în mişcare diamentru x 15,0 Inflamabilitatea standard EN FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 4 x 1,5 99 0,26 11,4 170 XC x 2, ,26 13,0 235 XC x ,31 14,7 320 XC x ,31 16,7 425 XC x ,41 20,9 665 XC x ,41 23,7 970 XC x ,41 28, XC x ,41 32, XC x ,41 38, XC

65 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 2YSLCYK CABLU ECRANAT CU IZOLAŢIE DIN PVC PENTRU CONECTAREA MOTOARELOR, EMC CONFORM 55 UTILIZARE Cablu pentru conectarea motoarelor, fabricat după directivele europene EMC (compatibilitate electromagnetică), recomandat pentru instalaţii şi echipamente realizate cu aparate şi mijloace de producţie a caror câmpuri electromagnetice perturbatoare pot influenţa în mod inadmisibil mediul înconjurător. Cablu cu pozare fixa sau mobilă, utilizat în sisteme de acţionare realizate cu convertizoare de frecvenţă (de ex. maşini unelte, etc), în condiţii de solicitări mecanice medii, în încăperi uscate, umede sau în instalaţii exterioare STRUCTURĂ 1 - Conductor de cupru liţat fin 2 - Izolaţie venă din PVC 3 - Învelitoare folie plastic 4 - Ecran electrostatic din folie Aluminiu 5 - Tresă de cupru stanat 6 - Manta exterioară din PVC, negru STANDARDE DIN VDE 0281 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) DIN VDE 0207 EN Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare venă /venă Vac 4000 venă / ecran Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 7,5 în mişcare diamentru x 15,0 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 x 1, x 0,26 11, x 2, x 0,26 13, x x 0,31 14, x x 0,31 16,7 425

66 CABLURI DE COMANDĂ CU IZOLAŢIE DIN PVC 56 2YSLCYK continuare STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 x x 0,41 20, x x 0,41 23, x x 0,41 28, x x 0,41 32, x x 0,41 38, x x 0,51 43, x x 0,51 49, x x 0,51 53, x x 0,51 59, x x 0,51 64,1 8380

67 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 80 CABLU PT. APLICAŢII TIP LANŢ PORT-CABLU, CU IZOLAŢIE PVC 57 UTILIZARE Cablul flexibil S 80 se pretează a fi utilizate în următoarele domenii: racordarea părţilor mobile ale utilajelor, robotică industrială, maşini de prelucrare a lemnului şi ambalajelor, maşini unelte, linii de fabricaţie, precum şi în lanţuri de alimentare cu energie sau în instalaţii de automatizare. STRUCTURĂ 1 - Conductor de cupru liţat foarte fin 2 - Izolaţie venă din PVC 3 - Învelitoare din bumbac 4 - Manta exterioară din PVC, gri sau negru SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate; OZ - vene negre numerotate STANDARDE DIN VDE 0281 DIN EN Clasa 6 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 5,0 în mişcare diamentru x 7,5 Inflamabilitatea standard EN EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 7 x 0,5 JZ 35,0 0,16 9,9 118 XC x 0,5 JZ 60,0 0,16 9,9 145 XC x 0,5 JZ 125,0 0,16 16,4 350 XC x 0,75 JZ 37,5 0,16 8,9 102 XC x 0,75 JZ 52,5 0,16 10,8 152 XC x 0,75 JZ 90,0 0,16 12,9 214 XC x 0,75 JZ 135,0 0,16 14,8 306 XC x 1 OZ 20,0 0,16 7,1 55 XC x 1 JZ 30,0 0,16 7,5 71 XC

68 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 80 continuare 58 EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 4 x 1 JZ 40,0 0,16 8,7 97 XC x 1 JZ 70,0 0,16 11,4 177 XC x 1 JZ 120,0 0,16 13,6 253 XC x 1 JZ 180,0 0,16 16,4 387 XC x 1 JZ 250,0 0,16 19,1 535 XC x 1,5 JZ 45,0 0,16 9,1 101 XC x 1,5 JZ 60,0 0,16 9,9 126 XC x 1,5 JZ 75,0 0,16 11,1 166 XC x 1,5 JZ 105,0 0,16 13,1 234 XC x 1,5 JZ 180,0 0,16 16,5 357 XC x 1,5 JZ 270,0 0,16 19,6 540 XC x 1,5 JZ 375,0 0,16 22,6 708 XC x 2,5 JZ 75,0 0,16 11,0 160 XC x 2,5 JZ 175,0 0,16 15,6 355 XC x 2,5 JZ 300,0 0,16 19,9 573 XC x 2,5 JZ 625,0 0,16 28, XC x 4 JZ 280,0 0,16 17,4 458 XC x 6 JZ 240,0 0,21 15,3 359 XC x 6 JZ 300,0 0,21 17, x 6 JZ 420,0 0,21 24,6 666 XC x 10 JZ 400,0 0,21 20,6 639 XC x 16 JZ 640,0 0,21 23,8 910 XC

69 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 80 C CABLU ECRANAT PT. APLICAŢII TIP LANŢ PORT-CABLU, CU IZOLAŢIE PVC 59 UTILIZARE Cablul flexibil S 80 C se pretează a fi utilizate în următoarele domenii: racordarea părţilor mobile ale utilajelor, robotică industrială, maşini de prelucrare a lemnului şi ambalajelor, maşini unelte, linii de fabricaţie, precum şi în lanţuri de alimentare cu energie sau în instalaţii de automatizare. Ecranarea asigură protecţia faţă de influenţele perturbatoare ale frecvenţelor exterioare înalte. STRUCTURĂ 1 - Conductor de cupru liţat foarte fin 2 - Izolaţie venă din PVC 3 - Învelitoare din bumbac 4 - Manta interioară 5 - Tresă de cupru stanată 6 - Manta exterioară din PVC, gri sau negru SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate; OZ - vene negre numerotate STANDARDE DIN VDE 0281 DIN EN Clasa 6 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare venă /venă Vac 2500 venă / ecran Vac 1000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 5,0 în mişcare diamentru x 7,5 Inflamabilitatea standard EN EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 12 x 0,5 JZ 132 0,16 14,3 302 XC x 0,75 OZ 58 0,16 8,8 113 XC x 0,75 JZ 83 0,16 9,9 153 XC x 0,75 JZ 96 0,16 11,0 184 XC x 0,75 JZ 114 0,16 12,5 241 XC x 0,75 JZ 333 0,16 21,9 688 XC

70 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 80 C continuare 60 EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 3 x 1 JZ 74 0,16 9,7 149 XC x 1 JZ 141 0,16 12,4 250 XC x 1 JZ 228 0,16 17,5 305 XC x 1 JZ 316 0,16 19,5 593 XC x 1,5 OZ 82 0,16 10,7 170 XC x 1,5 JZ 124 0,16 12,0 223 XC x 1,5 JZ 178 0,16 15,7 390 XC x 1,5 JZ 313 0,16 19,5 580 XC x 1,5 JZ 411 0,16 22,8 780 XC x 2,5 JZ 137 0,16 12,7 264 XC

71 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 200 CABLU PT. APLICAŢII TIP LANŢ PORT-CABLU, CU IZOLAŢIE PUR UTILIZARE Cablul de mare flexibilitate S200 se preteaza a fi utilizat în domenii industriale cum ar fi construcţia roboţilor, benzi transportoare şi utilaje de manipulare, sisteme de automatizare, maşini de prelucrarea lemnului şi ambalajelor, industria de automobile, construcţia de maşini-unelte, precum şi la construcţia depozitelor cu rafturi înalte 61 STRUCTURĂ 1 - Conductor de cupru liţat foarte fin 2 - Izolaţie conductor din Poliester-Elastomer (TPE) termoplast sau Polipropilenă (PP) 3 - Învelitoare din bumbac 4 - Manta exterioră din Poliuretan (PUR), gri, cu aderenţă redusă, rezistent la ulei, lipsit de halogenuri, rezistent la frecare SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate; OZ - vene negre numerotate STANDARDE DIN VDE 0281 DIN EN Clasa 6 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 5,0 în mişcare diamentru x 7,5 Rezistenţă la ulei standard EN Inflamabilitatea standard EN EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,5 OZ 10,0 0,16 5,7 37 XC x 0,5 JZ 25,0 0,16 7,2 58 XC x 0,5 JZ 35,0 0,16 8,2 76 XC x 0,5 JZ 60,0 0,16 9,6 117 XC x 0,5 JZ 125,0 0,16 14,0 223 XC x 0,5 JZ 180,0 0,16 20,1 321 XC x 0,75 OZ 15,0 0,16 6,2 44 XC

72 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 200 continuare 62 EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 3 x 0,75 JZ 22,5 0,16 6,5 54 XC x 0,75 JZ 30,0 0,16 7, x 0,75 JZ 37,5 0,16 7,9 74 XC x 0,75 JZ 52,5 0,16 9,3 102 XC x 0,75 JZ 90,0 0,16 10,9 161 XC x 0,75 JZ 135,0 0,16 12,9 222 XC x 0,75 JZ 187,5 0,16 18,1 454 XC x 0,75 JZ 270,0 0,16 26,0 653 XC x 1 JZ 30,0 0,16 7,2 64 XC x 1 JZ 40,0 0,16 7,7 73 XC x 1 JZ 50,0 0,16 8,3 95 XC x 1 JZ 70,0 0,16 10,1 122 XC x 1 JZ 120,0 0,16 11,8 201 XC x 1 JZ 180,0 0,16 14,4 277 XC x 1 JZ 250,0 0,16 16,0 312 XC x 1 JZ 300,0 0,16 19,2 374 XC x 1 JZ 360,0 0,16 23,0 449 XC x 1,5 OZ 30,0 0,16 7,2 71 XC x 1,5 JZ 45,0 0,16 7,7 86 XC x 1,5 JZ 60,0 0,16 8,6 104 XC x 1,5 JZ 75,0 0,16 9,4 132 XC x 1,5 JZ 105,0 0,16 11,4 181 XC x 1,5 JZ 180,0 0,16 13,3 279 XC x 1,5 JZ 270,0 0,16 15,9 408 XC x 1,5 JZ 375,0 0,16 19,3 569 XC x 1,5 JZ 510,0 0,16 26, x 2,5 JZ 75,0 0,16 9,5 124 XC x 2,5 JZ 100,0 0,16 10,4 164 XC x 2,5 JZ 125,0 0,16 11,6 199 XC x 2,5 JZ 175,0 0,16 14,0 269 XC x 2,5 JZ 300,0 0,16 16, x 4 JZ 160,0 0,16 13,6 262 XC x 6 JZ 240,0 0,21 15,3 359 XC

73 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 200 C CABLU ECRANAT PT. APLICAŢII TIP LANŢ PORT-CABLU, CU IZOLAŢIE PUR 63 UTILIZARE Cablul de mare flexibilitate S200 C se pretează cel mai bine la instalaţii din domenii industriale cum ar fi: construcţia roboţilor, tehnica manipulărilor şi benzilor rulante, instalaţii de automatizare, maşini de prelucrarea lemnului şi ambalajelor, industria de automobile, construcţia de maşini-unelte, precum şi la construcţia depozitelor cu rafturi de mare înălţime STRUCTURĂ 1 - Conductor de cupru liţat foarte fin 2 - Izolaţie conductor din Poliester-Elastomer (TPE) termoplast sau Polipropilenă (PP) 3 - Învelitoare din bumbac 4 - Manta interioară 5 - Tresă din cupru stanat 6 - Manta exterioră din Poliuretan (PUR), gri, cu aderenţă redusă, rezistent la ulei, lipsit de halogenuri, rezistent la frecare SCHRACK INFO Variante constructive: JZ - o venă galben/verde, restul venelor negre numerotate; OZ - vene negre numerotate STANDARDE DIN VDE 0281 DIN EN Clasa 6 (construcţie) Tecnsiune nominală Uo/U V 300 / 500 Tensiune de încercare venă /venă Vac 2500 venă / ecran Vac 1000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 5,0 în mişcare diamentru x 7,5 Rezistenţă la ulei standard EN Inflamabilitatea standard EN EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,5 OZ 49 0,16 7,1 68 XC x 0,5 JZ 62 0,16 8,5 90 XC x 0,5 JZ 88 0,16 10,0 134 XC

74 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 200 C continuare 64 EXECUŢIE FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 12 x 0,5 JZ 121 0,16 11,9 192 XC x 0,5 JZ 163 0,16 13,6 250 XC x 0,5 JZ 237 0,16 16,8 371 XC x 0,75 OZ 55 0,16 7,7 79 XC x 0,75 JZ 65 0,16 8,1 96 XC x 0,75 JZ 73 0,16 8,7 114 XC x 0,75 JZ 90 0,16 9,5 125 XC x 0,75 JZ 111 0,16 11,3 167 XC x 0,75 JZ 162 0,16 12,9 235 XC x 0,75 JZ 243 0,16 15,5 336 XC x 0,75 JZ 326 0,16 18,4 466 XC x 0,75 JZ 416 0,16 22,1 636 XC x 1 JZ 73 0,16 8,7 105 XC x 1 JZ 92 0,16 9,3 128 XC x 1 JZ 103 0,16 10,1 147 XC x 1 JZ 130 0,16 12,0 198 XC x 1 JZ 194 0,16 13,9 301 XC x 1,5 JZ 98 0,16 9,4 139 XC x 1,5 JZ 117 0,16 10,2 157 XC x 1,5 JZ 134 0,16 11,3 198 XC x 1,5 JZ 177 0,16 12,9 252 XC x 1,5 JZ 290 0,16 15,6 419 XC x 1,5 JZ 410 0,16 18,7 561 XC x 1,5 JZ 555 0,16 22,4 815 XC x 2,5 JZ 135 0,16 11,2 197 XC x 2,5 JZ 171 0,16 12,1 233 XC x 2,5 JZ 198 0,16 13,3 290 XC x 2,5 JZ 285 0,16 16,2 417 XC x 2,5 JZ 443 0,16 18,9 631 XC x 2,5 JZ 633 0,16 22,5 918 XC x 4 JZ 266 0,16 13,9 310 XC

75 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 368 C CABLU ECRANAT DE DATE PT. APLICAŢII TIP LANŢ PORT-CABLU, CU IZOLAŢIE PUR 65 UTILIZARE Cablu transmisii date, foarte flexibil, se utilizează în cele mai diverse domenii industriale, cum ar fi: construcţia diverselor utilaje, industria de automobile, comunicaţii, acţionări, echipamente de măsură, comandă şi automatizare. Recomandat pentru aplicaţii cu solicitări de flexibilitate de lungă durată. Pentru optimizarea caracteristicilor EMC, legătura la ecranul cablului trebuie realizată pe toată circumferinţa acestuia. STRUCTURĂ 1 - Conductor de cupru liţat foarte fin 2 - Izolaţie conductor din Poliester-Elastomer (TPE) termoplast sau Polipropilenă (PP) 3 - Învelitoare din bumbac 4 - Tresă din cupru stanat 5 - Învelitoare exterioră din bumbac 6 - Manta exterioră din Poliuretan (PUR), gri, cu aderenţă redusă, rezistent la ulei, lipsit de halogenuri, rezistent la frecare STANDARDE DIN VDE 0281 şi 0812 DIN EN Clasa 6 (construcţie) DIN sau norme interne ale fabricantului (marcare conductoare) Tensiune nominală până la 0.34 mm2 V 250 de la 0.50 mm2 V 350 Tensiune de încercare Vac 1500 Domeniu de temperatură în mişcare C Rază de curbură min. diamentru x 7,5 Rezistenţă la ulei standard EN Inflamabilitatea standard EN FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 4 x 0, ,10 4,3 38 XC x 0, ,10 4,2 35 XC x 0, ,10 4,4 40 XC x 0, ,10 4,6 46 XC x 0, ,10 4,9 61 XC x 0, ,10 5,6 77 XC x 0, ,10 6,6 118 XC x 0, ,10 7,5 157 XC

76 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 368 C continuare 66 FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 4 x 0, ,10 4,9 78 XC x 0, ,10 5,2 84 XC x 0, ,10 5,9 108 XC x 0, ,10 7,0 162 XC x 0, ,10 9,4 318 XC x 0,5 35 0,16 5,0 65 XC x 0,5 63 0,16 6,0 112 XC x 0, ,16 8,2 187 XC

77 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 369 C TP CABLU ECRANAT DE DATE PT. APLICAŢII TIP LANŢ PORT-CABLU, CU IZOLAŢIE PUR 67 UTILIZARE Cablu transmisii date, foarte flexibil, utilizat în cele mai diverse domenii industriale, cum ar fi: construcţia diverselor utilaje, industria de automobile, comunicaţii, acţionări, echipamente de măsură, comandă şi automatizare. Recomandat pentru aplicaţii cu solicitări de flexibilitate de lungă durată. Suprimarea efectelor nedorite ale diafoniei, este asigurată de construcţia torsadată în perechi a firelor cablului. Pentru optimizarea caracteristicilor EMC, legătura la ecranul cablului trebuie realizată pe toată circumferinţa acestuia. STRUCTURĂ 1 - Conductor de cupru liţat foarte fin 2 - Izolaţie conductor din Poliester-Elastomer (TPE) termoplast sau Polipropilenă (PP) 3 - Învelitoare din bumbac 4 - Tresă din cupru stanat 5 - Manta exterioră din Poliuretan (PUR), gri, cu aderenţă redusă, rezistent la ulei, rezistent la frecare STANDARDE DIN VDE 0812 DIN EN Clasa 6 (construcţie) DIN sau norme interne ale fabricantului (marcare conductoare) Tensiune nominală până la 0.34 mm2 V 250 de la 0.50 mm2 V 350 Tensiune de încercare Vac 1500 Domeniu de temperatură în mişcare C Rază de curbură min. diamentru x 7,5 Rezistenţă la ulei standard EN Inflamabilitatea standard EN FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 2 x 2 x 0, ,10 7,1 62 XC x 2 x 0, ,10 7,4 68 XC x 2 x 0, ,10 8,4 97 XC x 2 x 0, ,10 9,0 105 XC x 2 x 0, ,10 9,8 133 XC x 2 x 0,5 53 0,16 9,3 102 XC x 2 x 0,5 75 0,16 10,0 127 XC x 2 x 0,5 77 0,16 11,1 152 XC x 2 x 0,5 88 0,16 11,9 171 XC x 2 x 0, ,16 12,8 195 XC

78 CABLURI PENTRU APLICAŢII TIP LANŢ PORT-CABLU S 369 C TP continuare 68 FIR LIŢĂ mm 2 kg/km mm cca. mm cca. kg/km 8 x 2 x 0, ,16 15,7 251 XC x 2 x 0, ,16 9,7 113 XC x 2 x 0, ,16 10,9 161 XC x 2 x 0, ,16 11,5 170 XC x 2 x 0, ,16 13,4 229 XC

79 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE H07G-K 110 o CONDUCTOR CU IZOLAŢIE DIN CAUCIUC CU REZISTENŢĂ MĂRITĂ LA CĂLDURĂ 69 UTILIZARE Realizarea conexiunilor interioare ale corpurilor de iluminat şi aparatelor electrice, respectiv cablarea tablourilor electrice plasate în spaţii uscate. Se pot folosi în tuburi de protecţie pozate pe- sau sub tenciuală. STRUCTURĂ 1 - Conductor cupru liţat fin, stanat sau nestanat 2 - Izolaţie din cauciuc termorezistent STANDARDE DIN VDE 0282 Teil 7 HD 22.7 S2: A1 :1999+A2:2004 DIN EN Clasa 5 (construcţie) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 260 Durată regim scurtcircuit max. sec 5 Rază de curbură min diamentru x 7 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 0,75 7,5 24 x 0,21 2,8 15 XC ,5 15,0 30 x 0,26 3,4 25 XC ,5 25,0 50 x 0,26 4,0 40 XC ,0 56 x 0,31 5,0 60 XC ,0 84 x 0,31 5,5 80 XC ,0 80 x 0,41 7,0 125 XC ,0 126 x 0,41 8,0 190 XC ,0 196 x 0,41 10,0 292 XC ,0 276 x 0,41 11,5 420 XC

80 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE 70 SiA CONDUCTOR CU IZOLAŢIE SILICONICĂ UTILIZARE Realizarea conexiunilor interioare ale corpurilor de iluminat şi aparatelor electrice, respectiv cablarea tablourilor electrice, în condiţii de solicitări mecanice reduse şi temperaturi de expolatare ridicate STRUCTURĂ 1 - Cocnductor cupru, rigid 2 - Izolaţie siliconică (2GI1) STANDARDE DIN EN Clasa 1 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C de scurtă durată C +250 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 0,75 7,5 1 x 0,98 2, ,0 1 x 1,13 2,3 15 1,5 15,0 1 x 1,38 2,6 20 1,5 15,0 1 x 1,38 2,6 20 2,5 25,0 1 x 1,78 3, ,0 1 x 2,26 3, ,0 1 x 2,76 4, ,0 1 x 3,57 5,6 120 culoare cod T

81 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE SiF CONDUCTOR CU IZOLAŢIE SILICONICĂ UTILIZARE Realizarea conexiunilor interioare ale corpurilor de iluminat şi aparatelor electrice, respectiv cablarea tablourilor electrice, în condiţii de solicitări mecanice reduse şi temperaturi de expolatare ridicat 71 STRUCTURĂ 1 - Conductor cupru, liţat fin 2 - Izolaţie siliconică (2GI1) STANDARDE DIN EN Clasa 5 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C de scurtă durată C +250 Inflamabilitatea standard EN SECŢIUNE CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 0,5 5,0 16 x 0,21 2,1 10 0,75 7,5 24 x 0,21 2, ,0 32 x 0,21 2,5 16 1,5 15,0 30 x 0,26 2,8 22 2,5 25,0 50 x 0,26 3,4 35 XC ,0 56 x 0,31 4, ,0 84 x 0,31 5, ,0 80 x 0,41 6, ,0 128 x 0,41 8, ,0 200 x 0,41 10, ,0 280 x 0,41 11, ,0 400 x 0,41 13,3 624 XC ,0 356 x 0,51 15,4 860 XC ,0 485 x 0,51 17, ,0 614 x 0,51 19, ,0 765 x 0,51 21, ,0 944 x 0,51 24, Extensie cod comandă: Cod culoare culoare cod T

82 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE 72 SiF / GL CONDUCTOR CU IZOLAŢIE SILICONICĂ ARMAT CU TRESĂ DIN FIBRĂ DE STICLĂ UTILIZARE Realizarea conexiunilor interioare ale corpurilor de iluminat şi aparatelor electrice, respectiv cablarea tablourilor electrice. Tresa din fibră de sticlă, face posibilă utilizarea conductorului în aplicaţii cu solicitări mecanice ridicate. Este termorezistent şi fără halogenuri. STRUCTURĂ 1 - Conductor cupru, liţat fin, stanat 2 - Izolaţie siliconică (2GI1) 3 - Tresă din fibră de sticlă STANDARDE DIN EN Clasa 5 (construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C de scurtă durată C +250 Inflamabilitatea standard EN CULORI LIVRABILE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 0,75 7,5 24 x 0,21 2, ,0 32 x 0,21 2,8 18 1,5 15,0 30 x 0,26 3,3 26 2,5 25,0 50 x 0,26 3, ,0 56 x 0,31 4, ,0 84 x 0,31 5, ,0 80 x 0,41 7, ,0 128 x 0,41 8, ,0 200 x 0,41 10, ,0 280 x 0,41 11, ,0 400 x 0,41 14, ,0 356 x 0,51 16, ,0 495 x 0,51 18, ,0 614 x 0,51 20, culoare cod T

83 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE SiHF CORDON CU IZOLAŢIE SILICONICĂ UTILIZARE Instalaţii electrice realizate în încăperi uscate, umede şi ude, precum în aer liber, în condiţii de solicitări mecanice reduse şi temperaturi ambiante ridicate. 73 STRUCTURĂ 1 - Conductor cupru, liţat fin, stanat 2 - Izolaţie siliconică (2GI1) 3 - Manta siliconică (2GM1), maro roşcat STANDARDE DIN VDE 0207 Cap. 20 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C de scurtă durată C +250 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca, mm cca. kg/km 2 x 0,75 15,0 24 x 0,21 6, x 0,75 22,5 24 x 0,21 6, x 0,75 30,0 24 x 0,21 7, x 0,75 37,5 24 x 0,21 8, x 0,75 52,5 24 x 0,21 9, x 1 20,0 32 x 0,21 6, x 1 30,0 32 x 0,21 7, x 1 40,0 32 x 0,21 8, x 1 50,0 32 x 0,21 8, x 1 70,0 32 x 0,21 9, x 1,5 30,0 30 x 0,26 7, x 1,5 45,0 30 x 0,26 8, x 1,5 60,0 30 x 0,26 8, x 1,5 75,0 30 x 0,26 9, x 1,5 105,0 30 x 0,26 10, x 1,5 180,0 30 x 0,26 14, x 1,5 240,0 30 x 0,26 16, x 1,5 360,0 30 x 0,26 20,4 811

84 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE 74 SiHF continuare STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca, mm cca. kg/km 2 x 2,5 50,0 50 x 0,26 9, x 2,5 75,0 50 x 0,26 9, x 2,5 100,0 50 x 0,26 10, x 2,5 125,0 50 x 0,26 11, x 2,5 175,0 50 x 0,26 12, x 2,5 300,0 50 x 0,26 17, x 4 80,0 50 x 0,31 10, x 4 120,0 50 x 0,31 11, x 4 160,0 50 x 0,31 13, x 4 200,0 50 x 0,31 14, x 4 280,0 50 x 0,31 15, x 6 240,0 84 x 0,31 15, x 6 300,0 84 x 0,31 17, x ,0 80 x 0,41 19, x ,0 128 x 0,41 23, x ,0 200 x 0,41 28,6 1827

85 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE SiHFP CORDON CU IZOLAŢIE SILICONICĂ, ARMAT CU TRESĂ DE OŢEL UTILIZARE Instalaţii electrice realizate în încăperi uscate, umede şi ude, precum în aer liber, în condiţii de solicitări mecanice reduse şi temperaturi ambiante ridicate. Armătura, sub formă de tresă realizată din sârmă de oţel zincată, asigură protecţie împotriva deteriorărilor de natură mecanică. 75 STRUCTURĂ 1 - Conductor cupru, liţat fin, stanat 2 - Izolaţie siliconică (2GI1) 3 - Manta siliconică (2GM1), maro roşcat 4 - Armătură - tresă oţel zincat STANDARDE DIN VDE 0207 Cap. 20 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C de scurtă durată C +250 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca, mm cca. kg/km 2 x 0,75 15,0 24 x 0,21 7, x 0,75 22,5 24 x 0,21 7, x 0,75 30,0 24 x 0,21 8, x 0,75 37,5 24 x 0,21 9, x 1 20,0 32 x 0,21 7, x 1,5 30,0 30 x 0,26 8, x 1,5 45,0 30 x 0,26 9, x 1,5 60,0 30 x 0,26 9, x 1,5 75,0 30 x 0,26 10, x 1,5 105,0 30 x 0,26 11, x 1,5 180,0 30 x 0,26 15, x 2,5 75,0 50 x 0,26 10, x 2,5 100,0 50 x 0,26 11, x 2,5 125,0 50 x 0,26 12, x 4 160,0 50 x 0,31 14,4 424

86 CABLURI ŞI CONDUCTOARE TERMOREZISTENTE 76 SiFCuSi CORDON CU IZOLAŢIE SILICONICĂ, ECRANAT UTILIZARE Instalaţii electrice realizate în încăperi uscate, umede şi ude, precum în aer liber, în condiţii de solicitări mecanice reduse şi temperaturi ambiante ridicate. Ecranarea asigură diminuarea în mare măsură a perturbaţiilor cauzate de semnalele exterioare de înaltă frecvenţă. STRUCTURĂ 1 - Conductor cupru, liţat fin, stanat 2 - Izolaţie siliconică (2GI1) 3 - Înveliş din folie PETP 4 - Tresă cupru stanată 5 - Înveliş ecran din folie PETP 6 - Manta siliconică (2GM1) exterioară, maro roşcat STANDARDE DIN VDE 0207 Cap. 20 DIN EN Clasa 5 (construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C de scurtă durată C +250 Inflamabilitatea standard EN STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca, mm cca. kg/km 2 x 0, x 0,21 7, x 0, x 0,21 7, x 0, x 0,21 8, x 0, x 0,21 9, x 0, x 0,21 9, x x 0,21 7, x x 0,21 8, x x 0,21 8, x x 0,21 9, x x 0,21 10, x 1, x 0,26 8, x 1, x 0,26 8, x 1, x 0,26 9, x 1, x 0,26 10, x 1, x 0,26 11, x 1, x 0,26 15, x 2, x 0,26 10, x 2, x 0,26 11, x 2, x 0,26 12,4 293

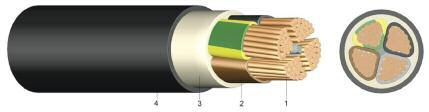

87 CABLURI DE ENERGIE 0,6/1 kv NYY E-YY CABLU DE ENERGIE CU IZOLAŢIE PVC 0.6/1kV 77 UTILIZARE Cablu de energie cu pozare fixă, preferabil în canal de cabluri şi spaţii interioare; Pozare în aer liber, în apă, în pământ, în condiţiile în care nu sunt şanse de deteriorare mecanică. STRUCTURĂ 1 - Conductor cupru rigid (RE) sau multifilar (RM/SM) 2 - Izolaţie de venă din PVC 3 - Manta umplere (PVC) sau bandaj 4 - Manta exterioră (PVC), negru SCHRACK INFO Temperatura conductorului în regim de scurtcircuit (max. 5 sec.) <= 300 mm 2 : 160 o C > 300 mm 2 : 140 o C STANDARDE DIN VDE (NYY) ÖVE-K 603 (E-YY) HD 603 S1: A2:2003 (NYY) DIN EN Clasa 1 şi 2 (Construcţie) (NYY şi E-YY) HD 308 S2 (Marcare conductoare) (NYY şi E-YY) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în faza de pozare C în exploatare C Rază de curbură cablu monofilar diamentru x 15 cablu multifilar diamentru x 12 Inflamabilitatea standard EN EXECUŢIE CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 1 x 16 RE J XC J _ 1 x 25 RM J XC J _ 1 x 35 RM J XC J _ 1 x 50 RM J XC J _ 1 x 70 RM J XC J _ * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE ) Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE) Tip cablu: E: E-YY N: NYY

88 CABLURI DE ENERGIE 0,6/1 kv 78 NYY, E-YY continuare EXECUŢIE CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 1 x 95 RM J XC J _ 1 x 120 RM J XC J _ 1 x 150 RM J XC J _ 1 x 185 RM J XC J _ 1 x 240 RM J XC J _ 1 x 300 RM J XC J _ 1 x 16 RE O XC O _ 1 x 25 RM O XC O _ 1 x 35 RM O XC O _ 1 x 50 RM O XC O _ 1 x 70 RM O XC O _ 1 x 95 RM O XC O _ 1 x 120 RM O XC O _ 1 x 150 RM O XC O _ 1 x 185 RM O XC O _ 1 x 240 RM O XC O _ 1 x 300 RM O XC O _ 1 x 400 RM O XC O _ 1 x 500 RM O XC O _ 1 x 630 RM O XC O _ 2 x 1,5 RE O XC O _ 2 x 2,5 RE O XC O _ 2 x 4 RE O XC O _ 2 x 6 RE O XC O _ 2 x 10 RE O XC O _ 2 x 16 RM O XC O _ 3 x 1,5 RE J/ XC x 2,5 RE J/O XC x 4 RE J/O XC x 6 RE J/O XC x 10 RE J/O XC x 16 RE J/O XC x 16 RM J/O XC x 25 RM J/O XC x 35 SM J/O XC x 50 SM O XC O _ 3 x 70 SM O XC O _ 3 x 95 SM O XC O _ 3 x 120 SM O XC O _ 3 x 150 SM O XC O _ 3 x 185 SM O XC O _ 3 x 240 SM O XC O _ 3 x 25 / 16 RM / RE J/O XC x 35 / 16 SM / RE J/O XC * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE ) Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE) Tip cablu: E: E-YY N: NYY

89 CABLURI DE ENERGIE 0,6/1 kv NYY, E-YY continuare EXECUŢIE CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 3 x 50 / 25 SM / RM J/O XC x 70 / 35 SM J/O XC x 95 / 50 SM J/O XC x 120 / 70 SM J/O XC x 150 / 70 SM J/O XC x 185 / 95 SM J/O XC x 240 / 120 SM J/O XC x 300 / 150 SM J XC J _ 4 x 1,5 RE J/O XC x 2,5 RE J/O XC x 4 RE J/O XC x 6 RE J/O XC x 10 RE J/O XC x 10 RM J/O XC x 16 RE J/O XC x 16 RM J/O XC x 25 RM J/O XC x 35 SM J/O XC x 50 SM J/O XC x 70 SM J/O XC x 95 SM J/O XC x 120 SM J/O XC x 150 SM J/O XC x 185 SM J/O XC x 240 SM J/O XC x 1,5 RE J/O * * 317 XC x 2,5 RE J * * 391 XC J _ 5 x 4 RE J * * 537 XC J _ 5 x 6 RE J * * 672 XC J _ 5 x 10 RE J * * 921 XC J _ 5 x 10 RM J * * 921 XC J _ 5 x 16 RE J * * 1294 XC J _ 5 x 16 RM J * * 1294 XC J _ 5 x 25 RM J * * 2004 XC J _ 5 x 35 RM J * * 2575 XC J _ 5 x 50 RM J * * 3193 XC J _ 5 x 70 RM J * * 4319 XC J _ 5 x 95 RM J * * 5783 XC J _ 5 x 120 RM J * * 7095 XC J _ 5 x 150 RM J * * 8240 XC J _ 7 x 1,5 RE J/O * * 376 XC x 1,5 RE J/O * * 495 XC x 1,5 RE J/O * * 440 XC x 1,5 RE J/O * * 494 XC * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE ) Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE) Tip cablu: E: E-YY N: NYY

90 CABLURI DE ENERGIE 0,6/1 kv 80 NYY, E-YY continuare EXECUŢIE CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 16 x 1,5 RE J/O * * 600 XC x 1,5 RE J/O * * 614 XC x 1,5 RE O * * 700 XC O _ 24 x 1,5 RE J/O * * 769 XC x 1,5 RE J/O * * 918 XC x 1,5 RE J * * 1250 XC J _ 7 x 2,5 RE J/O * * 472 XC x 2,5 RE J/O * * 530 XC x 2,5 RE J/O * * 578 XC x 2,5 RE J/O * * 680 XC x 2,5 RE J * * 750 XC J _ 19 x 2,5 RE J/O * * 870 XC x 2,5 RE J/O * * 900 XC x 2,5 RE J/O * * 1035 XC x 2,5 RE J/O * * 1300 XC x 2,5 RE J * * 1700 XC J _ 7 x 4 RE J * * 600 XC J _ 7 x 6 RE J * * 760 XC J _ 7 x 10 RE J * * 1080 XC J _ Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE) Tip cablu: E: E-YY N: NYY * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE )

91 CABLURI DE ENERGIE 0,6/1 kv E-Y2Y CABLU ENERGIE CU IZOLAŢIE PVC, ÎN MANTA POLIETILENA (PE) UTILIZARE Cablu de energie cu pozare fixă, preferabil în canal de cabluri şi spaţii interioare; Pozare în aer liber, în apă, în pământ, în condiţiile în care nu sunt şanse de deteriorare mecanică. 81 STRUCTURĂ 1 - Conductor cupru rigid (RE) sau multifilar (RM/SM) 2 - Izolaţie de venă din PVC 3 - Manta umplere (PVC) sau bandaj 4 - Manta exterioră polietilenă (PE), negru, duritate Shore > 55 SCHRACK INFO Duritatea Shore este o caracteristică a elastomerilor şi maselor plastice, definită în standardul DIN STANDARDE ÖVE K 23 şi K 603 HD 603 S1: A2:2003 DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură cablu monofilar diamentru x 15 cablu multifilar diamentru x 12 Inflamabilitatea standard EN EXECUŢIE CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 4 x 6 RE J/O XC _ E 4 x 10 RE J/O XC _ E 4 x 10 RM J XC JE 4 x 16 RE J XC JE 4 x 16 RM J XC JE 4 x 25 RM J XC JE 4 x 35 SM J XC JE 4 x 50 SM J XC JE 5 x 6 RE J XC JE 5 x 10 RE J XC JE Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE) X * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE )

92 CABLURI DE ENERGIE 0,6/1 kv 82 E-AYY CABLU DE ENERGIE, ALUMINIU, CU IZOLAŢIE PVC UTILIZARE Cablu de energie cu pozare fixă, preferabil în canal de cabluri şi spaţii interioare; Pozare în aer liber, în apă, în pământ, în condiţiile în care nu sunt şanse de deteriorare mecanică. STRUCTURĂ 1 - Conductor aluminiu rigid (RE) sau multifilar (RM/SM) 2 - Izolaţie de venă din PVC 3 - Manta umplere (PVC) sau bandaj 4 - Manta exterioră (PVC), negru SCHRACK INFO Temperatura conductorului în regim de scurtcircuit (max. 5 sec.) <= 300 mm 2 : 160 o C > 300 mm 2 : 140 o C STANDARDE ÖVE K 23 şi K 603 HD 603 S1 DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în faza de pozare C în exploatare C Rază de curbură cablu monofilar diamentru x 15 cablu multifilar diamentru x 12 Inflamabilitatea standard EN EXECUŢIE ALUMINIU CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 1 x 25 RM O x 35 RM O x 50 RM O x 70 RM J/O x 95 RM O x 120 RM J/O XC _E 1 x 150 RM J/O XC _E Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE) X * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE )

93 CABLURI DE ENERGIE 0,6/1 kv E-AYY continuare EXECUŢIE ALUMINIU CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 1 x 185 RM J/O XC _E 1 x 240 RM O XC OE 1 x 300 RM O XC OE 1 x 400 RM O x 500 RM O x 630 RM O x 240 /120 SM J/O XC _E 4 x 25 RE J XC JE 4 x 25 RM J/O XC _E 4 x 35 RE J XC JE 4 x 35 SM J/O XC _E 4 x 50 SE J/O XC _E 4 x 50 SM J/O XC _E 4 x 70 SE J/O XC _E 4 x 70 SM J/O XC _E 4 x 95 SE J XC JE 4 x 95 SM J/O XC _E 4 x 120 SM J/O XC _E 4 x 150 SM J/O XC _E 4 x 185 SM J/O XC _E 4 x 240 SM J/O XC _E 4 x 150 SE J/O XC _E 5 x 25 RM J Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE) X * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE )

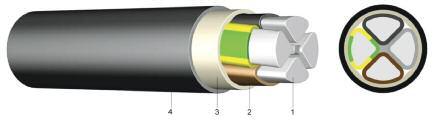

94 CABLURI DE ENERGIE 0,6/1 kv 84 E-AY2Y CABLU ENERGIE, ALUMINIU, CU IZOLAŢIE PVC ÎN MANTA DE POLIETILENĂ (PE) UTILIZARE Cablu de energie cu pozare fixă, preferabil în canal de cabluri şi spaţii interioare; Pozare în aer liber, în apă, în pământ, în condiţiile în care nu sunt şanse de deteriorare mecanică. STRUCTURĂ 1 - Conductor cupru rigid (RE/SE) sau multifilar (RM/SM) 2 - Izolaţie de venă din PVC 3 - Manta umplere (PVC) sau bandaj 4 - Manta exterioră polietilenă (PE), negru, duritate Shore 60 STANDARDE ÖVE K 23 şi K 603 HD 603 S1 DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură cablu monofilar diamentru x 15 cablu multifilar diamentru x 12 EXECUŢIE ALUMINIU CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 1 x 120 RM J XC JE 3 x 240 / 120 SM J/O XC _E 4 x 25 RE J XC JE 4 x 50 SE J/O XC _E 4 x 95 SE J/O XC _E 4 x 150 SE J/O XC _E 4 x 25 RM J/O x 35 SM J/O XC _E 4 x 50 SM J/O XC _E 4 x 95 SM J/O XC _E 4 x 150 SM J/O XC _E 4 x 185 SM J/O x 240 SM J/O XC _E X * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE ) Extensie cod comandă: Execuţie: J - cu conductor protecţie (PE) O - fără conductor protecţie (PE)

95 CABLURI DE ENERGIE 0,6/1 kv E-A2Y CABLU AERIAN DE ALUMINIU CU IZOLATIE DE POLIETILENA (PE) UTILIZARE Cablu aerian, utilizat în primul rând la branşamente aeriene, a nu se utiliza pozat în pământ 85 STRUCTURĂ 1 - Conductor aluminiu multifilar (RM) 2 - Manta exterioară din polietilenă (PE), negru STANDARDE ÖVE / ÖNORM E HD 626 S1 Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 3500 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 120 Durată regim scurtcircuit max. sec 5 Rază de curbură în mişcare diamentru x 18 ALUMINIU CURENT ADMISIBIL AER mm 2 kg/km cca. mm A cca. kg/km 2 x 25 RM XC x 25 RM XC x 50 RM XC x 70 RM XC x 95 RM XC

96 CABLURI DE ENERGIE 0,6/1 kv 86 NYCY CABLU DE ENERGIE CU CONDUCTOR CONCENTRIC ŞI IZOLAŢIE DIN PVC UTILIZARE În încăperi uscate, ude şi umede pozat în canale de cabluri, precum în şi în aer liber, pământ şi apă. STRUCTURĂ 1 - Conductor cupru rigid (RE) 2 - Izolaţie de venă din PVC 3 - Manta umplere (PVC) sau bandaj 4 - Ecran realizat din conductoare concentrice şi bandă cupru 5 - Manta exterioră din PVC, negru STANDARDE DIN VDE HD 627 S1:1996 Cap. 1 4H1, 4H2, 7H DIN EN Clasa 1 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 12 în mişcare diamentru x 15 Inflamabilitatea standard EN CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 2 x 1,5 RE / 1, XC x 2,5 RE / 2, XC x 4 RE / XC x 6 RE / XC x 1,5 RE / 1, XC x 2,5 RE / 2, XC x 4 RE / XC x 6 RE / XC x 1,5 RE / 1, XC

97 CABLURI DE ENERGIE 0,6/1 kv NYCY continuare CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 4 x 2,5 RE / 2, XC x 4 RE / XC x 6 RE / XC x 1,5 RE / 1, * * 305 XC x 2,5 RE / 2, * * 460 XC x 4 RE / * * 610 XC x 6 RE / * * 720 XC x 10 R E / * * 1080 XC x 1,5 R E / 2, * * 368 XC x 1,5 R E / 2, * * 483 XC x 1,5 R E / 2, * * 546 XC x 1,5 R E / 2, * * 601 XC x 1,5 R E / * * 677 XC x 1,5 R E / * * 747 XC x 1,5 R E / * * 927 XC x 1,5 R E / * * 1081 XC x 2,5 R E / 2, * * 457 XC x 2,5 R E / * * 633 XC x 2,5 R E / * * 719 XC x 2,5 R E / * * 884 XC x 2,5 R E / * * x 2,5 R E / * * 1285 XC x 2,5 R E / * * x 4 R E / * * 660 XC * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE )

98 CABLURI DE ENERGIE 0,6/1 kv 88 E-YCY CABLU ENERGIE CU CONDUCTOR CONCENTRIC, SECŢIUNE ECRAN 16 mm 2 ŞI IZOLAŢIE DIN PVC UTILIZARE În încăperi uscate, ude şi umede pozat în canale de cabluri, precum în şi în aer liber, pământ şi apă. STRUCTURĂ 1 - Conductor cupru rigid (RE) sau multifilar (RM) 2 - Izolaţie de venă din PVC 3 - Manta umplere (PVC) sau bandaj 4 - Ecran realizat din conductoare concentrice şi bandă cupru 5 - Manta exterioră din PVC, negru SCHRACK INFO Variante constructive: J, JZ - cu conductor galben / verde O, OZ - fără conductor galben / verde STANDARDE ÖVE K23 und K 603 HD 603.S1 DIN EN Clasa 1 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 12 în mişcare diamentru x 15 Inflamabilitatea standard EN EXECUŢIE CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 2 x 4 RE / 16 O XC OE 4 x 1,5 RE / 16 O XC OE 4 x 2,5 RE / 16 O XC OE 4 x 4 RE / 16 O XC OE 4 x 6 RE / 16 O XC OE 4 x 10 RE / 16 O XC OE

99 CABLURI DE ENERGIE 0,6/1 kv E-YCY continuare EXECUŢIE CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 5 x 2,5 RE / 16 O * * 580 XC OE 5 x 4 RE / 16 J * * 730 XC JE 5 x 6 RE / 16 O * * 860 XC OE 5 x 10 RM / 16 O * * 1200 XC OE 5 x 16 RM / 16 O * * 1475 XC OE 7 x 1,5 RE / 16 OZ * * 540 XC OE 10 x 1,5 RE / 16 OZ * * 660 XC OE 12 x 1,5 RE / 16 OZ * * 700 XC OE 14 x 1,5 RE / 16 OZ * * 750 XC OE 19 x 1,5 RE / 16 OZ * * 900 XC OE 24 x 1,5 RE / 16 OZ * * 1110 XC OE 30 x 1,5 RE / 16 OZ * * 1260 XC OE 7 x 2,5 RE / 16 OZ * * 630 XC OE 10 x 2,5 RE / 16 OZ * * 800 XC OE 12 x 2,5 RE / 16 OZ * * 890 XC OE 14 x 2,5 RE / 16 OZ * * 980 XC OE 19 x 2,5 RE / 16 OZ * * 1180 XC OE 24 x 2,5 RE / 16 OZ * * 1450 XC OE 30 x 2,5 RE / 16 OZ * * 1630 XC OE 7 x 4 RE / 16 OZ * * 950 XC OE 89 * La cablurile cu mai mulţi conductori, curentul admisibil depinde de numărul conductoarelor încărcate (vezi DIN VDE )

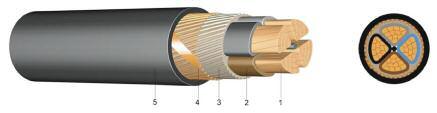

100 CABLURI DE ENERGIE 0,6/1 kv 90 NYCWY CABLU DE ENERGIE CU CONDUCTOR CONCENTRIC ŞI IZOLAŢIE DIN PVC UTILIZARE În încăperi uscate, ude şi umede pozat în canale de cabluri, precum în şi în aer liber, pământ şi apă. STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Izolaţie de venă din PVC 3 - Manta umplere din PVC 4 - Ecran realizat din conductoare de cupru plasate în spirală, concentric 5 - Manta exterioră din PVC, negru STANDARDE DIN VDE HD 627 S1:1996 Cap. 1 4H1, 4H2, 7H DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C pozat C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 12 în mişcare diamentru x 15 Inflamabilitatea standard EN CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 2 x 10 RE / XC x 10 RE / XC x 16 RE / XC x 25 RM / XC x 35 SM / XC x 50 SM / XC x 70 SM / XC x 95 SM / XC x 120 SM / XC x 150 SM / XC

101 CABLURI DE ENERGIE 0,6/1 kv NYCWY continuare CURENT ADMISIBIL PĂMÂNT CURENT ADMISIBIL AER mm 2 kg/km cca. mm A A cca. kg/km 3 x 185 SM / XC x 240 SM / XC x 25 RM / XC x 35 SM / XC x 50 SM / XC x 70 SM / XC x 95 SM / XC x 120 SM / XC x 150 SM / XC x 10 RE / XC x 16 RE / XC x 25 RM / XC x 35 SM / XC x 50 SM / XC x 70 SM / XC x 95 SM / XC x 120 SM / XC x 150 SM / XC x 185 SM / XC x 240 SM / XC

102 CABLURI DE ENERGIE 0,6/1 kv 92 Cu-Seile FUNIE DE UTILIZARE Realizarea legăturilor de împământare în instalaţii energetice STRUCTURĂ 1 - Conductor cupru multifilar compactat, nestanat sau stanat STANDARDE variantă execuţie moale: IEC clasa 2 variantă execuţie tare: DIN VDE DIN EN Clasa 2 (Construcţie) NUMĂR CONDUCTOARE mm 2 kg/km max. / min. cca. mm cca. kg/km NESTANAT 1 x / 6 5, x / 6 6, x / 6 7, x / 6 9, x / 12 10, x / 15 12, x / 18 14, x / 18 15, x / 30 17, x / 34 20, STANAT 1 x / 6 7, x / 6 9, x / 12 10, x / 15 12, x / 34 20,2 2133

103 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN H07Z-U CONDUCTOR CU IZOLAŢIE FĂRĂ HALOGEN UTILIZARE Legături electrice interne în tablouri electrice, aparate şi corpuri de iluminat, instalţii interioare construcţii civile; a nu se utiliza în aer liber. 93 STRUCTURĂ 1 - Conductor cupru rigid, stanat sau nestanat 2 - Izolaţie din poliolefin-copolimerizat (EI5), reticular, fără halogen STANDARDE DIN VDE HD 22.9 S2+A1 DIN EN Clasa 1 (Construcţie) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 6 Inflamabilitatea standard EN IEC SECŢIUNE CULORI LIVRABILE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 1,5 15 2,8 0,37 19 XC ,5 25 3,4 0,44 31 XC Extensie cod comandă: Cod culoare culoare cod T

104 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN 94 H05Z-K CONDUCTOR CU IZOLAŢIE FĂRĂ HALOGEN UTILIZARE Legături electrice interne în aparate electrice şi corpuri de iluminat, instalţii interioare construcţii civile, recomandat pt. aplicaţii în care în caz de incendiu se impune nivel redus de emisii de fum şi gaze corozive; a nu se utiliza în aer liber. STRUCTURĂ 1 - Conductor cupru liţat fin, stanat sau nestanat 2 - Izolaţie din poliolefin-copolimerizat (EI5), reticular, fără halogen STANDARDE DIN VDE HD 22.9 S2+A1 DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 6 Inflamabilitatea standard EN IEC SECŢIUNE CULORI LIVRABILE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 0,5 5,0 2,2 0,23 9 XC ,75 7,5 2,4 0,26 12 XC ,0 2,5 0,29 15 XC Extensie cod comandă: Cod culoare culoare cod T

105 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN H07Z-K CONDUCTOR CU IZOLAŢIE FĂRĂ HALOGEN UTILIZARE Instalaţii electrice, cu conductoare pozate în tuburi de protecţie montate aparent sau sub tencuială, recomandat pt. aplicaţii în care în caz de incendiu se impune nivel redus de emisii de fum şi gaze corozive; a nu se utiliza în aer liber. 95 STRUCTURĂ 1 - Conductor cupru liţat fin, stanat sau nestanat 2 - Izolaţie din poliolefină-copolimerizată reticulară (EI5), fără halogen STANDARDE DIN VDE HD 22.9 S2+A1 DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 450 / 750 Tensiune de încercare Vac 2500 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 6 Inflamabilitatea standard EN IEC SECŢIUNE CULORI LIVRABILE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 1,5 15 2,9 0,40 20 XC ,5 25 3,6 0,49 32 XC ,1 0,59 46 XC ,8 0,71 65 XC ,3 0, XC ,2 1, XC ,0 1, XC ,1 2, XC ,0 2, XC ,6 3, XC ,6 4, XC Extensie cod comandă: Cod culoare culoare cod T

106 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN 96 NHXMH CABLU ÎN MANTA FĂRĂ HALOGEN, CU PERFORMANŢE ÎMBUNĂTĂŢITE LA FOC UTILIZARE Se utilizează în clădiri sau în instalaţii industriale cu o mare concentraţie de persoane sau bunuri de valoare. În caz de incendii nu apar prejudicii provocate de gazele cu conţinut de halogen, fumul dezvoltat fiind foarte redus. Cablul poate fi pozat în-, pe- sau sub tencuiala în spaţii uscate, umede sau ude, precum şi în zidărie şi chiar în aer liber cu pozare protejată, dar nu direct în pamânt. STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Izolaţie venă din polietilenă reticulară (2GI1) 3 - Înveliş din mixtură de material fără halogen 4 - Manta exterioară din polimer (HM2), fără halogen, gri SCHRACK INFO Variante constructive: J - cu conductor galben / verde O - fără conductor galben / verde STANDARDE DIN VDE DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductoare) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură pozat / odată diamentru x 12 Inflamabilitatea standard EN EN IEC Kat.C EXECUŢIE STRUCTURĂ CONDUCTOR POTENŢIAL CALORIC mm 2 kg/km mm cca. mm kwh/m cca. kg/km 2 x 1,5 O 30 1 x 1,38 8,7 0, XC x 2,5 O 50 1 x 1,78 9,5 0, x 1,5 J 45 1 x 1,38 9,1 0, XC x 2,5 J 75 1 x 1,78 9,9 0,5 168 XC x 4 J x 2,25 11,2 0, XC x 6 J x 2,76 12,7 0,79 319

107 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN NHXMH continuare EXECUŢIE STRUCTURĂ CONDUCTOR POTENŢIAL CALORIC mm 2 kg/km mm cca. mm kwh/m cca. kg/km 3 x 10 J x 3,56 15,3 1, x 1,5 J 60 1 x 1,38 9,7 0,5 152 XC x 2,5 J x 1,78 10,6 0, XC x 4 J x 2,25 12,5 0, XC x 6 J x 2,76 13,7 0, x 10 J x 3,56 16,5 1, XC x 16 RM J x 1,70 19,4 1, XC x 1,5 J 75 1 x 1,38 10,4 0, XC x 2,5 J x 1,78 11,5 0, XC x 4 J x 2,25 13,5 0, XC x 6 J x 2,76 15,3 1, XC x 10 J x 3, , XC x 16 RM J x 1,70 22,2 2, XC x 1,5 J x 1,38 11,1 0, XC x 2,5 J x 1,78 12,7 0, XC x 1,5 J x 1,38 14,8 1,

108 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN 98 HSLH FRNC CABLU DE COMANDĂ ÎN MANTA FĂRĂ HALOGEN, CU PERFORMANŢE ÎMBUNĂTĂŢITE LA FOC UTILIZARE Instalaţii ale încăperilor uscate, umede sau ude, dar nu în aer liber. Pozat fix sau mobil, fără solicitări la tracţiune sau îndoire. STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie venă din poliolefină-copolimerizată reticulară, fără halogen 3 - Manta exterioară din poliolefină-copolimerizată reticulară, fără halogen, gri SCHRACK INFO Marcare conductoare: o venă galben/verde, restul venelor negre şi numerotate, excepţie cablu cu 2 vene STANDARDE DIN EN DIN EN DIN EN DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 160 Durată regim scurtcircuit max. sec 5 Rază de curbură în mişcare diamentru x 15 Inflamabilitatea standard EN EN IEC Kat.C EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 1 O x 0,21 5,7 55 XC OZ 3 x 1 J x 0,21 6,0 67 XC JZ 4 x 1 J x 0,21 6,6 83 XC JZ 5 x 1 J x 0,21 7,2 100 XC JZ 7 x 1 J x 0,21 8,0 130 XC JZ 12 x 1 J x 0,21 10,6 212 XC JZ 18 x 1 J x 0,21 12,7 314 XC JZ 25 x 1 J x 0,21 15,3 429 XC JZ 2 x 1,5 O x 0,26 6,3 72 XC OZ 3 x 1,5 J x 0,26 6,7 88 XC JZ

109 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN HSLH FRNC continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 4 x 1,5 J x 0,26 7,3 110 XC JZ 5 x 1,5 J x 0,26 8,1 135 XC JZ 7 x 1,5 J x 0,26 8,9 174 XC JZ 12 x 1,5 J x 0,26 12,0 289 XC JZ 18 x 1,5 J x 0,26 14,4 433 XC JZ 25 x 1,5 J x 0,26 17,4 596 XC JZ 2 x 2,5 O x 0,26 7,6 110 XC OZ 3 x 2,5 J x 0,26 8,1 137 XC JZ 4 x 2,5 J x 0,26 8,9 174 XC JZ 5 x 2,5 J x 0,26 10,0 217 XC JZ 4 x 4 J x 0,31 10,8 267 XC JZ 5 x 4 J x 0,31 12,1 331 XC JZ 4 x 6 J x 0,31 13,0 388 XC JZ 5 x 6 J x 0,31 14,5 480 XC JZ 5 x 10 J x 0,41 18,1 766 XC JZ 99

110 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN 100 HSLCH FRNC CABLU DE COMANDĂ ECRANT, ÎN MANTA FĂRĂ HALOGEN, CU PERFORMANŢE ÎMBUNĂTĂŢITE LA FOC UTILIZARE Instalaţii ale încăperilor uscate, umede sau ude, dar nu în aer liber. Pozat fix sau mobil, fără solicitări la tracţiune sau îndoire. În instalaţii de măsură, control şi automatizare ca şi cablu ecranat de semnale şi impulsuri, ecranarea asigurând protecţia împotriva perturbaţiilor exterioare. STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie venă din poliolefină-copolimerizată reticulară, fără halogen 3 - Înveliş conductoare din folie de plastic 4 - Tresă cupru stanată 5 - Manta exterioară din poliolefină-copolimerizată reticulară, fără halogen, gri SCHRACK INFO Marcare conductoare: o venă galben/verde, restul venelor negre şi numerotate, cu excepţia cablului cu 2 vene STANDARDE DIN EN DIN EN DIN EN Clasa 5 (Construcţie) Tensiune nominală Uo/U V 300 / 500 Tensiune de încercare Vac 2000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 150 Durată regim scurtcircuit max. sec 5 Rază de curbură în mişcare diamentru x 15 Inflamabilitatea standard EN EN IEC Kat.C EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 2 x 0,75 O x 0,21 6, x 0,75 J x 0,21 7, x 0,75 J x 0,21 7,7 106 XC JZ 7 x 0,75 J x 0,21 8, x 0,75 J x 0,21 10,9 211 XC JZ 18 x 0,75 J x 0,21 12, x 0,75 J x 0,21 15, x 1 O x 0,21 6,5 79 XC OZ

111 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN HSLCH FRNC continuare EXECUŢIE STRUCTURĂ CONDUCTOR mm 2 kg/km mm cca. mm cca. kg/km 3 x 1 J x 0,21 6, x 1 J x 0,21 7, x 1 J x 0,21 8,1 124 XC JZ 7 x 1 J x 0,21 8,8 155 XC JZ 12 x 1 J x 0,21 12, x 1 J x 0,21 14, x 1,5 O x 0,26 7,1 91 XC OZ 3 x 1,5 J x 0,26 7,5 112 XC JZ 4 x 1,5 J x 0,26 8,5 141 XC JZ 5 x 1,5 J x 0,26 8,9 161 XC JZ 7 x 1,5 J x 0,26 9,9 206 XC JZ 12 x 1,5 J x 0,26 14, x 1,5 J x 0,26 15,5 517 XC JZ 25 x 1,5 J x 0,26 18,1 705 XC JZ 3 x 2,5 J x 0,26 9,0 157 XC JZ 4 x 2,5 J x 0,26 9,9 201 XC JZ 5 x 2,5 J x 0,26 11,0 248 XC JZ 7 x 2,5 J x 0,26 13,

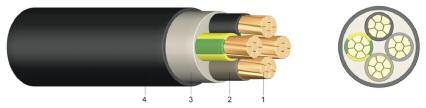

112 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN 102 N2XH CABLU FĂRĂ HALOGEN, CU PERFORMANŢE ÎMBUNĂTĂŢITE LA FOC UTILIZARE Cablu de siguranţă, utilizat în locurile unde se impune protecţie specială împotriva focului şi a daunelor provocate de acesta asupra omenilor şi bunurilor de valoare şi unde trebuie îndeplinite condiţii de înaltă siguranţă. Pot fi folosite în spaţii de interior şi în aer liber, dar nu se vor poza direct în pamânt sau în apă. Corespund clasei 2 de protecţie. STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Izolaţie venă din polietilenă reticulară, fără halogen 3 - Material umplutură, fără halogen 4 - Manta exterioară din mixtură de polimer reticular, fără halogen, negru STANDARDE DIN VDE HD 604 S1Cap. 1 + Cap. 5 G DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductor) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură varianta conductor rigid diamentru x 15 varianta conductor multifilar diamentru x 12 Inflamabilitatea standard EN EN IEC Kat.C EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 1 x 6 RE O 60 7,8 0, XC OB 1 x 16 RM J/O 160 9,8 0, XC _ B 1 x 25 RM J/O ,4 0, XC _ B 1 x 35 RM J/O ,6 0, XC _ B Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde X

113 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN N2XH continuare EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 1 x 50 RM J/O ,8 0, XC _ B 1 x 70 RM J/O ,7 1, XC _ B 1 x 95 RM J/O ,4 1, XC _ B 1 x 120 RM O ,0 1, XC OB 1 x 150 RM O ,9 1, XC OB 1 x 185 RM O ,1 1, XC OB 1 x 240 RM O ,6 2, XC OB 1 x 300 RM O ,1 2, XC OB 2 x 1,5 RE O 30 9,3 0, XC OB 2 x 2,5 RE O 50 10,1 0, XC OB 3 x 1,5 RE J 45 9,7 0, XC JB 3 x 2,5 RE J 75 10,6 0, XC JB 3 x 4 RE J ,7 0, XC JB 3 x 6 RE J ,8 0, XC JB 3 x 10 RE J ,9 1, XC JB 3 x 16 RM J ,7 1, XC JB 3 x 25 RM J ,0 2, x 35 RM J ,0 2, x 50 RM J ,0 3, x 50 / 25 SM / RM J ,0 3, x 70 / 35 SM / RM J ,0 4, x 95 / 50 SM J ,0 5, x 120 / 70 RM J ,0 6, x 150 / 70 RM J ,0 7, x 185 / 95 RM J ,0 9, x 240 / 120 RM J ,0 12, x 1,5 RE J 60 10,4 0, XC JB 4 x 2,5 RE J ,4 0, XC JB 4 x 4 RE J ,6 0, XC JB 4 x 6 RE J ,8 0, XC JB 4 x 10 RE J ,3 1, XC JB 4 x 16 RM J ,2 1, XC JB 4 x 25 RM J ,9 2, XC JB 4 x 35 RM J ,7 2, XC JB 4 x 50 SM J ,1 3, XC JB 4 x 70 SM J ,2 4, XC JB 4 x 95 SM J ,2 5, XC JB 4 x 120 SM J ,8 6, XC JB 4 x 150 SM J ,0 7, XC JB 5 x 1,5 RE J 75 11,2 0, XC JB 5 x 2,5 RE J ,3 0, XC JB 5 x 4 RE J ,7 1, XC JB 5 x 6 RE J ,4 1, XC JB 5 x 10 RE J ,8 1, XC JB 103 Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde X

114 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN N2XH continuare 104 EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 5 x 16 RE J ,6 2, x 16 RM J ,6 2, XC JB 5 x 25 RM J ,0 3, XC JB 5 x 35 RM J ,0 3, XC JB 7 x 1,5 RE JZ ,0 0, XC JZ 12 x 1,5 RE JZ ,0 1, XC JZ 19 x 1,5 RE JZ ,6 1, x 1,5 RE JZ ,2 2, x 1,5 RE JZ ,0 2, x 2,5 RE JZ ,0 1, XC JZ 12 x 2,5 RE JZ ,0 2, XC JZ 19 x 2,5 RE JZ ,0 2, x 2,5 RE JZ ,0 3, x 4 RE JZ ,9 1, XC JZ X Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde

115 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN N2XCH CABLU CU CONDUCTOR CONCENTRIC, FĂRĂ HALOGEN, CU PERFORMANŢE ÎMBUNĂTĂŢITE LA FOC 105 UTILIZARE Cablu de siguranţă, utilizat în locurile unde se impune protecţie specială împotriva focului şi a daunelor provocate de acesta asupra omenilor şi bunurilor de valoare şi unde trebuie îndeplinite condiţii de înaltă siguranţă. Pot fi folosite în spaţii de interior şi în aer liber, dar nu se vor poza direct în pamânt sau în apă. STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Izolaţie venă din polietilenă reticulară, fără halogen 3 - Material umplutură, fără halogen 4 - Bandaj înfăşurat 5 - Ecran realizat din fire cupru concentrice şi platbandă de cupru, înfăşurate elicoidal 6 - Manta exterioară din mixtură de polietilenă reticulară, fără halogen, negru STANDARDE DIN VDE HD 604 S1Cap. 1 + Cap. 5 G DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductor) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură min. diamentru x 12 Inflamabilitatea standard EN EN IEC Kat.C STRUCTURĂ CONDUCTOR POTENŢIAL CALORIC mm 2 kg/km mm cca. mm kwh/m cca. kg/km 2 x 1,5 RE / 1, x 1,38 11,5 0, XC x 2,5 RE / 2, x 1,78 12,7 0, XC x 1,5 RE / 1, x 1,38 11,3 0, XC x 2,5 RE / 2, x 1,78 13,2 0, XC x 4 RE / x 2,25 16,0 0, x 6 RE / x 2,76 16,0 1, XC x 10 RE / x 3,56 18,5 1, x 16 RE / x 4,51 21,3 1,74 979

116 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN N2XCH continuare 106 STRUCTURĂ CONDUCTOR POTENŢIAL CALORIC mm 2 kg/km mm cca. mm kwh/m cca. kg/km 4 x 1,5 RE / 1, x 1,38 12,6 0, XC x 2,5 RE / 2, x 1,78 14,0 0, XC x 4 RE / x 2,25 15,2 1, XC x 6 RE / x 2,76 17,4 1, XC x 10 RE / x 3,56 19,9 1, XC x 16 RM / x 1,70 23,4 2, XC x 25 RM / x 2,13 28,1 3, XC x 35 RM / x 2,52 31,1 3, XC x 50 SM / x 1,89 33,7 4, XC x 70 SM / x 2,17 37,2 5, XC x 95 SM / x 2,52 43,0 6, XC x 120 SM / x 2,03 47,2 7, XC x 150 SM / x 2,27 52,0 9, XC x 185 SM / x 2,52 57,3 11, XC x 240 SM / x 2,24 64,3 14, XC x 1,5 RE / 2, x 1,38 14,4 0, XC x 1,5 RE / 2, x 1,38 19,0 1, XC x 2,5 RE / 2, x 1,78 16,0 1, XC x 2,5 RE / x 1,78 20,9 1, XC

117 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN J-H(ST)H...Bd CABLU DE TELECOMUNICAŢII IGNIFUG, FĂRĂ HALOGEN UTILIZARE Cablu de telecomunicaţii cu pozare fixa în zone cu pericol de incendiu, cu caracteristici de propagare întârziată a focului 107 STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din polimer HI2, fără halogen 3 - Folie bandaj 4 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor de 0.6 sau 0.8 mm 5 - Manta exterioară din Polimer fără halogen (HM2), gri SCHRACK INFO Perechi grupate în cvarte, perechile din cvartă amplasate în stea; Mănunchiuri de 5 cvarte înfășurate în folie, identificare mănunchiuri prin culoare folie. STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) DIN VDE Tensiune nominală Uo/U V 300 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 7,5 Inflamabilitatea standard EN NR. PERECHI ŞI GROSIME IZOLAŢIE POTENŢIAL CALORIC mm kg/km cca. mm cca. mm kwh/m cca. kg/km 2 x 2 x 0,6 13 1,0 6,0 0,17 49 XC x 2 x 0,6 24 1,0 8,6 0,29 82 XC x 2 x 0,6 36 1,0 9,0 0,34 99 XC x 2 x 0,6 59 1,0 10,4 0, XC x 2 x 0, ,0 12,8 0, XC x 2 x 0, ,0 14,9 0, XC x 2 x 0, ,0 16,7 1, x 2 x 0, ,4 18,7 1, XC x 2 x 0, ,6 25,2 2, XC x 2 x 0,8 25 1,0 6,8 0,22 66 XC x 2 x 0,8 41 1,1 9,9 0, XC x 2 x 0,8 62 1,2 10,4 0, XC x 2 x 0, ,2 12,2 0, XC x 2 x 0, ,4 15,5 0, XC x 2 x 0, ,4 18,5 1, XC x 2 x 0, ,4 20,8 1, XC x 2 x 0, ,6 22,7 2, XC x 2 x 0, ,6 24,9 2, XC

118 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN 108 J-H(ST)H BMK...Bd CABLU SEMNALIZARE INCENDIU, IGNIFUG, FĂRĂ HALOGEN UTILIZARE Cablu de semnalizare incendiu cu pozare fixa în zone cu pericol de incendiu, cu caracteristici de propagare întârziată a focului STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din polimer HI2, fără halogen 3 - Folie bandaj 4 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor de 0.6 sau 0.8 mm 5 - Manta exterioară din Polimer fără halogen (HM2), roşu, inscripţionat "BRANDMELDEKABEL" SCHRACK INFO Perechi grupate în cvarte, perechile din cvartă amplasate în stea; Mănunchiuri de 5 cvarte înfășurate în folie, identificare mănunchiuri prin culoare folie. STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) DIN VDE Tensiune nominală Uo/U V 300 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 7,5 Inflamabilitatea standard EN IEC Kat.C NR. PERECHI ŞI GROSIME IZOLAŢIE POTENŢIAL CALORIC mm kg/km cca. mm cca. mm kwh/m cca. kg/km 1 x 2 x 0,8 11 1,0 6,5 0,15 60 XC x 2 x 0,8 25 1,0 6,8 0,22 66 XC x 2 x 0,8 41 1,0 9,9 0, XC x 2 x 0,8 62 1,0 10,4 0, XC x 2 x 0, ,2 12,2 0, XC x 2 x 0, ,4 15,5 0, XC x 2 x 0, ,4 20,8 1, x 2 x 0, ,6 22,7 2, XC x 2 x 0, ,6 24,9 2,48 920

119 CABLURI ŞI CONDUCTOARE CU IZOLAŢIE FĂRĂ HALOGEN J-H(ST)Hh EIB CABLU BUS EIB - MSR, ECRANAT, IGNIFUG, FĂRĂ HALOGEN UTILIZARE Pozat pe- sau sub tencuiala în spaţii uscate, umede sau ude precum şi în aer liber (pozare protejată), în instalaţii de curenţi tari sau slabi, ca si cablu BUS (BUS de instalatie EIB) sau cablu MSR. Principalele domenii de utilizare: telemăsură, instalatiile de conducere, automatizare şi reglare procese industriale. 109 STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din copolimer, fără halogen 3 - Folie bandaj 4 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor 5 - Manta exterioară din copolimer fără halogen (HM2), culoare verde sau gri STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) Specificaţie EIBA Tensiune de lucru valoare de vârf V 300 Domeniu de temperatură în mişcare C Rezistenţă conductor max. Ohm / km 73,2 Rezistenţă de izolaţie min. Mohm / km 100 Capacitate mutuală la 800 Hz, max nf / km 100 Tensiune de încercare conductor / conductor, 5min kv 1 conductor / ecran, 1 min kv 4 Inflamabilitatea standard EN IEC NR. PERECHI ŞI POTENŢIAL CALORIC mm kg/km cca. mm kwh/m cca. kg/km 2 x 2 x 0,8 21 8,5 0,22 60

120 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC 110 (N)HXH CABLU ENERGIE FĂRĂ HALOGEN, REZISTENT LA FOC E30 E180/E30 KERAM UTILIZARE Cablu de siguranţă, utilizat în locurile unde se impune protecţie specială împotriva focului şi a daunelor provocate de acesta asupra omenilor şi bunurilor de valoare şi unde trebuie îndeplinite condiţii de înaltă siguranţă. Pot fi folosite în spaţii de interior şi în aer liber, dar nu se vor poza direct în pamânt sau în apă. Corespund clasei 2 de protecţie. Integritate în funcţionare 30 minute, integritate izolaţie minim 180 minute STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Izolaţie venă din mixtură de polimer ceramizat (HGI2), fără halogen 3 - Material umplutură, fără halogen 4 - Manta exterioară din polimer, fără halogen, oranj SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 30 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE STANDARDE conform DIN VDE 0266 DIN VDE DIN VDE DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductor) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură varianta conductor rigid diamentru x 15 varianta conductor multifilar diamentru x 12 Inflamabilitatea standard EN IEC Kat.C EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 1 x 16 RM O 160 9,0 0, XC O- 1 x 25 RM O ,6 0, XC O- X Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde

121 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC (N)HXH E180/E30 KERAM continuare EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 1 x 35 RM O ,8 0, XC O- 1 x 50 RM J/O ,1 0, XC _ - 1 x 70 RM J/O ,0 0, XC _ - 1 x 95 RM O ,0 0, XC O- 1 x 120 RM O ,6 0, XC O- 1 x 150 RM O ,6 1, XC O- 1 x 185 RM O ,8 1, XC O- 1 x 240 RM O ,3 1, XC O- 1 x 300 RM O ,0 2, XC O- 2 x 1,5 RE O 30 10,2 0, XC O- 2 x 2,5 RE O 50 11,0 0, XC O- 2 x 4 RE O 80 11,8 0, XC O- 2 x 6 RE O ,8 0, XC O- 2 x 10 RE O ,4 0, XC O- 2 x 16 RM O ,3 1, XC O- 3 x 1,5 RE J 45 10,6 0, XC J- 3 x 2,5 RE J 75 11,5 0, XC J- 3 x 4 RE J ,4 0, XC J- 3 x 6 RE J ,5 0, XC J- 3 x 10 RE J ,6 0, XC J- 3 x 16 RM J ,0 1, XC J- 3 x 25 RM J ,3 1, x 35 RM J ,9 1, x 50 RM J ,7 2, x 70 RM J ,0 2, x 95 RM J ,5 3, x 25 / 16 RM J ,4 1, x 35 / 16 RM J ,7 2, x 50 / 25 RM J ,0 2, x 70 / 35 RM J ,4 3, x 95 / 50 RM J ,3 4, x 120 / 70 RM J ,6 4, x 1,5 RE J 60 11,3 0, XC J- 4 x 2,5 RE J ,3 0, XC J- 4 x 4 RE J ,3 0, XC J- 4 x 6 RE J ,5 0, XC J- 4 x 10 RE J ,8 1, XC J- 4 x 16 RM J ,8 1, XC J- 4 x 25 RM J ,3 1, XC J- 4 x 35 RM J ,1 2, XC J- 4 x 50 RM J ,5 2, XC J- 4 x 70 RM J ,3 3, XC J- 4 x 95 RM J ,2 3, XC J- 4 x 120 RM J ,5 5, XC J- 4 x 150 RM J ,0 6, XC J- 5 x 1,5 RE J 75 12,2 0, XC J- 111 Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde X

122 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC (N)HXH E180/E30 KERAM continuare 112 EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca. mm kwh/m cca. kg/km 5 x 2,5 RE J ,3 0, XC J- 5 x 4 RE J ,4 0, XC J- 5 x 6 RE J ,1 1, XC J- 5 x 10 RE J ,3 1, XC J- 5 x 16 RM J ,2 1, XC J- 5 x 25 RM J ,6 2, XC J- 5 x 35 RM J ,8 2, XC J- 5 x 50 RM J ,7 3, XC J- 7 x 1,5 RE J ,0 0, XC JZ 10 x 1,5 RE J ,4 1, XC JZ 12 x 1,5 RE J ,8 1, XC JZ 19 x 1,5 RE J ,2 1, XC JZ 24 x 1,5 RE J ,6 1, XC JZ 30 x 1,5 RE J ,7 2, x 2,5 RE J ,2 0, XC JZ 12 x 2,5 RE J ,5 1, XC JZ 19 x 2,5 RE J ,8 1, x 2,5 RE J ,0 2, x 2,5 RE J ,3 2, Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde X

123 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC (N)HXCH FE180/E30 KERAM CABLU ENERGIE CU CONDUCTOR CONCENTRIC, FĂRĂ HALOGEN, REZISTENT LA FOC E UTILIZARE Cablu de siguranţă, utilizat în locurile unde se impune protecţie specială împotriva focului şi a daunelor provocate de acesta asupra omenilor şi bunurilor de valoare şi unde trebuie îndeplinite condiţii de înaltă siguranţă. Pot fi folosite în spaţii de interior şi în aer liber, dar nu se vor poza direct în pamânt sau în apă. Integritate în funcţionare 30 minute, integritate izolaţie minim 180 minute STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Izolaţie venă din mixtură de polimer ceramizat (HXI2), fără halogen 3 - Material umplutură, fără halogen 4 - Ecran realizat din fire cupru concentrice şi platbandă de cupru, înfăşurate elicoidal 5 - Manta exterioară din polimer, fără halogen, oranj SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 30 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE STANDARDE conform DIN VDE 0266 DIN VDE DIN VDE DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductor) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură în mişcare diamentru x 12 Inflamabilitatea standard EN IEC Kat.C POTENŢIAL CALORIC mm 2 kg/km cca, mm kwh/m cca. kg/km 2 x 1,5 RE/1, ,8 0, XC x 2,5 RE/2, ,0 0, XC x 1,5 RE/1, ,2 0, XC x 2,5 RE/2, ,5 0, XC

124 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC (N)HXCH FE180/E30 KERAM continuare 114 POTENŢIAL CALORIC mm 2 kg/km cca, mm kwh/m cca. kg/km 3 x 4 RE/ ,4 0, x 6 RE/ ,3 0, XC x 10 RE/ ,0 0, x 16 RE/ ,6 1, x 25 RM/ ,0 1, x 35 RM/ ,6 1, x 50 RM/ ,8 2, x 70 RM/ ,7 3, x 95 RM/ ,2 3, x 120 RM/ ,3 4, x 150 RM/ ,6 5, x 185 RM/ ,3 6, x 240 RM/ ,7 9, x 1,5 RE/1, ,9 0, XC x 2,5 RE/2, ,3 0, XC x 4 RE/ ,3 0, XC x 6 RE/ ,3 0, XC x 10 RE/ ,2 1, XC x 16 RM/ ,1 1, XC x 25 RM/ ,0 1, XC x 35 RM/ ,8 2, XC x 50 RM/ ,6 2, XC x 70 RM/ ,0 3, XC x 95 RM/ ,9 4, XC x 120 RM/ ,6 5, XC x 150 RM/ ,1 6, XC x 185 RM/ ,6 7, XC x 240 RM/ ,8 10, XC x 1,5 RE/2, ,2 0, XC x 1,5 RE/2, ,4 0, XC x 1,5 RE/ ,7 1, XC x 1,5 RE/ ,8 1, x 2,5 RE/2, ,4 0, XC x 2,5 RE/ ,2 1, x 2,5 RE/ ,1 1, x 2,5 RE/ ,4 2,

125 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC JE-H(ST)H E30 Bd CABLU DE TELECOMUNICAŢII, IGNIFUG, FĂRĂ HALOGEN, REZISTENT LA FOC E UTILIZARE Cablu de telecomunicaţii, cu pozare fixă în zone cu pericol de incendiu, cu păstrarea integrităţii izolaţiei peste 180 minute şi a integrităţii în funcţionare peste 30 minute STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie venă din mixtură de polimer ceramizat, fără halogen, ordonate în perechi 3 - Folie bandaj 4 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor de 0.8 mm 5 - Manta exterioară din Polimer fără halogen, oranj SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 30 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) DIN VDE Tensiune de lucru valoare de vârf V 225 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 7,5 Inflamabilitatea standard EN EN IEC Kat.C Rezistenţă de izolaţie min. Mohm / km 100 Rezistenţă în buclă Ohm / km 73,2 Capacitate mutuală max. nf / km 120 Variaţia capactăţii / 100m max. pf 200 NR. PERECHI ŞI GROSIME IZOLAŢIE POTENŢIAL CALORIC mm kg/km cca. mm cca. mm kwh/m cca. kg/km 2 x 2 x 0,8 25 1,0 6,6 0,13 86 XC x 2 x 0,8 45 1,0 8,8 0, XC x 2 x 0,8 85 1,2 12,8 0, XC x 2 x 0, ,2 13,5 0, XC x 2 x 0, ,4 16,1 0, XC x 2 x 0, ,4 20,6 0, XC

126 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC 116 JE-H(ST)H BMK...Bd E30 CABLU SEMNALIZARE INCENDIU, IGNIFUG, FĂRĂ HALOGEN. REZISTENT LA FOC E30 UTILIZARE Cablu de semnalizare incendiu cu pozare fixa în zone cu pericol de incendiu, cu păstrarea integrităţii izolaţiei peste 180 minute şi a integrităţii în funcţionare peste 30 minute STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din mixtură de polimer ceramizat, fără halogen, conductoare ordonate în perechi 3 - Folie bandaj 4 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor de 0.8 mm 5 - Manta exterioară din Polimer fără halogen, roşu, inscripţionat "BRANDMELDEKABEL" SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 30 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) DIN VDE Tensiune de lucru valoare de vârf V 225 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 7,5 Inflamabilitatea standard EN EN IEC Kat.C Rezistenţă de izolaţie min. Mohm / km 100 Rezistenţă în buclă Ohm / km 73,2 Capacitate mutuală max. nf / km 120 Variaţia capactăţii / 100m max. pf 200 NR. PERECHI ŞI GROSIME IZOLAŢIE POTENŢIAL CALORIC mm kg/km cca. mm cca. mm kwh/m cca. kg/km 2 x 2 x 0,8 25 1,0 6,6 0,13 61 XC x 2 x 0,8 45 1,0 8,8 0, XC x 2 x 0,8 85 1,2 12,8 0, XC x 2 x 0, ,2 13,5 0, x 2 x 0, ,4 16,1 0, XC

127 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC NHXH E90 CABLU ENERGIE FĂRĂ HALOGEN, REZISTENT LA FOC E90 UTILIZARE Cablu de siguranţă, utilizat în locurile unde se impune protecţie specială împotriva focului şi a daunelor provocate de acesta asupra omenilor şi bunurilor de valoare şi unde trebuie îndeplinite condiţii de înaltă siguranţă. Pot fi folosite în spaţii de interior şi în aer liber, dar nu se vor poza direct în pamânt sau în apă. Corespund clasei 2 de protecţie. Integritate în funcţionare 90 minute, integritate izolaţie minim 180 minute 117 STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Bandaj ignifug din mică 3 - Izolaţie venă din polimer, fără halogen 4 - Material umplutură, fără halogen 5 - Manta exterioară din polimer, fără halogen, oranj SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 90 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE şi STANDARDE conform DIN VDE 0266 DIN VDE DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductor) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură varianta conductor rigid diamentru x 15 varianta conductor multifilar diamentru x 12 Inflamabilitatea standard EN IEC Kat.C EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca, mm kwh/m cca. kg/km 1 x 16 RM J/O ,7 0, XC _ - 1 x 25 RM O ,0 0, XC O- 1 x 35 RM J/O ,5 0, XC _ - 1 x 50 RM J/O ,0 0, XC _ - 1 x 70 RM J/O ,7 0, XC _ - Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde X

128 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC NHXH E90 continuare 118 EXECUŢIE POTENŢIAL CALORIC mm 2 kg/km cca, mm kwh/m cca. kg/km 1 x 95 RM J/O ,1 1, XC _ - 1 x 120 RM J/O ,5 1, XC _ - 1 x 150 RM J/O ,5 1, XC _ - 1 x 185 RM O ,0 1, XC O- 1 x 240 RM O ,0 2, XC O- 1 x 300 RM O ,0 2, XC O- 2 x 1,5 RE O 30 14,3 0, XC O- 2 x 2,5 RE O 50 14,9 0, XC O- 3 x 1,5 RE J 45 15,0 1, XC J- 3 x 2,5 RE J 75 15,9 1, XC J- 3 x 4 RE J ,7 1, XC J- 3 x 6 RE J ,8 1, XC J- 3 x 10 RE J ,5 1, XC J- 3 x 16 RM J ,3 1, XC J- 3 x 25 RM J ,8 2, x 35 RM J ,4 2, x 35 / 16 RM J ,5 3, x 50 / 25 RM J ,6 3, x 70 / 35 RM J ,1 4, x 95 / 50 RM J ,4 6, x 120 / 70 RM J ,9 6, x 1,5 RE J 60 16,1 1, XC J- 4 x 2,5 RE J ,0 1, XC J- 4 x 4 RE J ,0 1, XC J- 4 x 6 RE J ,2 1, XC J- 4 x 10 RE J/O ,1 1, XC _ - 4 x 16 RM J/O ,3 2, XC _ - 4 x 25 RM J/O ,1 2, XC _ - 4 x 35 RM J/O ,0 3, XC _ - 4 x 50 RM J/O ,1 4, XC _ - 4 x 70 RM J/O ,0 5, XC _ - 4 x 95 RM J/O ,2 6, XC _ - 4 x 120 RM J/O ,0 7, XC _ - 4 x 150 RM J ,0 8, XC J- 5 x 1,5 RE J 75 17,4 1, XC J- 5 x 2,5 RE J ,4 1, XC J- 5 x 4 RE J ,5 1, XC J- 5 x 6 RE J ,9 1, XC J- 5 x 10 RE J ,0 2, XC J- 5 x 16 RM J ,6 2, XC J- 5 x 25 RM J ,9 3, XC J- 5 x 35 RM J ,0 3, XC J- 7 x 1,5 RE JZ ,6 1, XC JZ 12 x 1,5 RE JZ ,5 2, XC JZ 7 x 2,5 RE JZ ,8 1, XC JZ 12 x 2,5 RE JZ ,2 2, XC JZ Extensie cod comandă: Execuţie: J - cu conductor galben / verde O - fără conductor galben / verde X

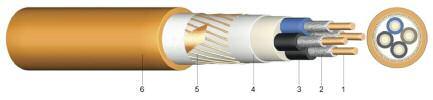

129 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC NHXCH E90 CABLU ENERGIE CU CONDUCTOR CONCENTRIC, FĂRĂ HALOGEN, REZISTENT LA FOC E UTILIZARE Cablu de siguranţă, utilizat în locurile unde se impune protecţie specială împotriva focului şi a daunelor provocate de acesta asupra omenilor şi bunurilor de valoare şi unde trebuie îndeplinite condiţii de înaltă siguranţă. Pot fi folosite în spaţii de interior şi în aer liber, dar nu se vor poza direct în pamânt sau în apă. Integritate în funcţionare 90 minute, integritate izolaţie minim 180 minute STRUCTURĂ 1 - Conductor cupru rigid sau multifilar 2 - Bandaj ignifug din mică 3 - Izolaţie venă din polimer, fără halogen 4 - Manta interioră, fără halogen 5 - Ecran realizat din fire cupru concentrice şi platbandă de cupru, înfăşurate elicoidal 6 - Manta exterioară din polimer, fără halogen, oranj SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 90 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE şi STANDARDE DIN VDE 0266 DIN VDE DIN EN Clasa 1 şi 2 (Construcţie) HD 308 S2 (Marcare conductor) Tensiune nominală Uo/U V 600 / 1000 Tensiune de încercare Vac 4000 Domeniu de temperatură în mişcare C Temperatură de funcţionare scurtcircuit C 250 Durată regim scurtcircuit max. sec 5 Rază de curbură în mişcare diamentru x 12 Inflamabilitatea standard EN IEC Kat.C POTENŢIAL CALORIC mm 2 kg/km cca, mm kwh/m cca. kg/km 2 x 1,5 RE/1, ,0 0, XC x 2,5 RE/2, ,0 0, XC x 1,5 RE/1, ,8 1, XC x 2,5 RE/2, ,9 1, XC x 4 RE/ ,0 1,35 524

130 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC NHXCH E90 continuare 120 POTENŢIAL CALORIC mm 2 kg/km cca, mm kwh/m cca. kg/km 3 x 6 RE/ ,0 1, x 10 RE/ ,1 2, x 16 RE/ ,3 2, x 25 RE/ ,7 3, x 35 RE/ ,3 3, x 50 RE/ ,4 4, x 70 RE/ ,5 5, x 95 RE/ ,8 7, x 120 RE/ ,4 7, x 150 RE/ ,7 9, x 185 RE/ ,7 11, x 240 RE/ ,9 13, x 1,5 RE/1, ,0 1, XC x 2,5 RE/2, ,2 1, XC x 4 RE/ ,3 1, XC x 6 RE/ ,5 1, XC x 10 RE/ ,4 2, XC x 16 RM/ ,3 2, XC x 25 RM/ ,1 3, XC x 35 RM/ ,0 4, XC x 50 RM/ ,1 5, XC x 70 RM/ ,2 6, XC x 95 RM/ ,0 8, XC x 120 RM/ ,0 9, XC x 150 RM/ ,0 10, XC x 185 RM/ ,5 12, XC x 240 RM/ ,4 15, XC x 1,5 RE/1, ,9 1, x 1,5 RE/2, ,2 2, x 1,5 RE/ ,6 5, XC x 2,5 RE/2, ,1 1, x 2,5 RE/2, ,2 2, x 2,5 RE/2, ,0 6,

131 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC JE-H(ST)H E90 Bd CABLU DE TELECOMUNICAŢII, IGNIFUG, FĂRĂ HALOGEN, REZISTENT LA FOC E UTILIZARE Cablu de telecomunicaţii, cu pozare fixă în zone cu pericol de incendiu, cu păstrarea integrităţii izolaţiei peste 180 minute şi a integrităţii în funcţionare peste 90 minute STRUCTURĂ 1 - Conductor cupru rigid 2 - Bandaj ignifug din mică 3 - Izolaţie venă din polimer reticular, fără halogen 4 - Folie bandaj 5 - Manta umplere, fără halogen 6 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor de 0.8 mm 7 - Manta exterioară din Polimer fără halogen, oranj SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 90 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE şi STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) DIN VDE Tensiune de lucru valoare de vârf V 225 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 7,5 Inflamabilitatea standard EN EN IEC Kat.C Rezistenţă de izolaţie min. Mohm / km 100 Rezistenţă în buclă Ohm / km 73,2 Capacitate mutuală max. nf / km 120 Variaţia capactăţii / 100m max. pf 200 NR. PERECHI ŞI GROSIME IZOLAŢIE POTENŢIAL CALORIC mm kg/km cca. mm cca. mm kwh/m cca. kg/km 2 x 2 x 0,8 25 1,0 12,8 0, XC x 2 x 0,8 45 1,0 16,3 0, XC x 2 x 0,8 85 1,2 20,3 1, XC x 2 x 0, ,2 23,9 1, XC x 2 x 0, ,4 22,5 2, x 2 x 0, ,4 29,4 2, XC

132 CABLURI CU IZOLAŢIE FĂRĂ HALOGEN, REZISTENTE LA FOC 122 JE-H(ST)H BMK Bd E90 CABLU SEMNALIZARE INCENDIU, IGNIFUG, FĂRĂ HALOGEN. REZISTENT LA FOC E90 UTILIZARE Cablu de semnalizare incendiu cu pozare fixa în zone cu pericol de incendiu, cu păstrarea integrităţii izolaţiei peste 180 minute şi a integrităţii în funcţionare peste 90 minute STRUCTURĂ 1 - Conductor cupru rigid 2 - Bandaj ignifug din mică 3 - Izolaţie venă din polimer reticular, fără halogen 4 - Folie bandaj 6 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor de 0.8 mm 7 - Manta exterioară din Polimer fără halogen, roşu, inscripţionat "BRANDMELDEKABEL" SCHRACK INFO Cablul corespunde condiţiilor de testare integritate izolaţie - peste 180 minute - în conformitate cu DIN VDE /8.83, respectiv condiţiilor de testare integritate în funcţionare 90 minute conform IEC public. 331 ediţia 1/1970, conform DIN , VDE şi STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) DIN VDE Tensiune de lucru valoare de vârf V 225 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 7,5 Inflamabilitatea standard EN EN IEC Kat.C Rezistenţă de izolaţie min. Mohm / km 100 Rezistenţă în buclă Ohm / km 73,2 Capacitate mutuală max. nf / km 120 Variaţia capactăţii / 100m max. pf 200 NR. PERECHI ŞI GROSIME IZOLAŢIE POTENŢIAL CALORIC mm kg/km cca. mm cca. mm kwh/m cca. kg/km 2 x 2 x 0,8 25 1,0 12,8 0, XC x 2 x 0,8 45 1,0 16,3 0, XC x 2 x 0,8 85 1,2 20,3 1, XC x 2 x 0, ,2 23,9 1, x 2 x 0, ,4 26,6 2, x 2 x 0, ,4 29,4 2,72 921

133 CABLURI DE SEMNALIZARE INCENDIU JB-YY CABLU PENTRU INSTALAŢII DE SEMNALIZARE INCENDIU UTILIZARE Pozare fixă, în spaţii interioare, la instalaţii de semnalizare incendiu. 123 STRUCTURĂ 1 - Conductor cupru rigid 0.8 mm 2 - Izolaţie conductor din PVC 3 - Manta exterioară din PVC, roşu, inscripţionat "BRANDMELDEKABEL" STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) Tensiune de lucru valoare de vârf V 300 Tensiune de încercare Vac 800 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 15 Inflamabilitatea standard EN Rezistenţă de izolaţie min. Mohm / km 100 Rezistenţă în buclă Ohm / km 73,2 Capacitate mutuală max. nf / km 100 NR. CONDUCTOARE ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 2 x 0,8 10 1,1 5,2 35 XC x 0,8 15 1,1 5,5 44 XC x 0,8 20 1,1 5,9 51 XC

134 CABLURI DE SEMNALIZARE INCENDIU 124 JB-Y(ST)Y CABLU PENTRU INSTALAŢII DE SEMNALIZARE INCENDIU UTILIZARE Pozare fixă, în spaţii interioare, la instalaţii de semnalizare incendiu. STRUCTURĂ 1 - Conductor cupru rigid 0.8 mm 2 - Izolaţie conductor din PVC 3 - Ecran din folie aluminiu caşerată cu material plastic, cu fir însoţitor de 0.8 mm 4 - Manta exterioară din PVC, roşu, inscripţionat "BRANDMELDEKABEL" STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) Tensiune de lucru valoare de vârf V 300 Tensiune de încercare la 50 Hz conductor / conductor Vac 800 conductor / ecran Vac 800 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 15 Inflamabilitatea standard EN Rezistenţă de izolaţie min. Mohm / km 100 Rezistenţă în buclă Ohm / km 73,2 Capacitate mutuală max. nf / km 100 NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 1 x 2 x 0,8 11 1,1 5,5 38 XC x 2 x 0,8 21 1,1 6,1 54 XC x 2 x 0,8 41 1,1 8,7 94 XC x 2 x 0,8 52 1,1 9,4 114 XC x 2 x 0,8 62 1,1 10,1 135 XC x 2 x 0, ,3 13,1 205 XC x 2 x 0, ,3 13,5 235 XC x 2 x 0, ,3 15,6 352 XC x 2 x 0, ,5 19,4 522 XC x 2 x 0, ,5 20,9 663 XC x 2 x 0, ,7 23,7 832 XC

135 CABLURI DE TELEFONIE F-vYAY CABLU PENTRU INSTALAŢII DE TELECOMUNICAŢII UTILIZARE Pozare fixă, în spaţii interioare, în instalaţii de telecomunicaţii. 125 STRUCTURĂ 1 - Conductor cupru rigid 0.5 mm, stanat 2 - Izolaţie conductor din PVC 3 - Bandaj folie plastic cu fir însoţitor 4 - Ecran din folie aluminiu caşerată cu material plastic 5 - Manta exterioară din PVC, gri STANDARDE ÖVE K (conţine inclusiv marcare conductoare) Tensiune de lucru valoare de vârf V 200 Veff / 300 Volt Tensiune de încercare la 50 Hz conductor / conductor Vac 500 conductor / ecran Vac 2000 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 15 Inflamabilitatea standard EN Rezistenţă de izolaţie min. Mohm / km 500 Rezistenţă în buclă Ohm / km 195,6 Capacitate mutuală max. nf / km 100 Variaţia capactăţii / 100m max. pf 500 NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 2 x 2 x 0,5 10 1,0 4,8 28 XC x 2 x 0,5 14 1,0 5,2 33 XC x 2 x 0,5 22 1,0 5,8 46 XC x 2 x 0,5 25 1,0 6,3 53 XC x 2 x 0,5 41 1,0 7,7 77 XC x 2 x 0,5 61 1,0 9,0 107 XC x 2 x 0,5 80 1,2 9,2 130 XC x 2 x 0, ,2 10,7 185 XC x 2 x 0, ,2 12,7 245 XC x 2 x 0, ,4 14,3 300 XC x 2 x 0, ,4 15,2 350 XC x 2 x 0, ,6 19,5 555 XC

136 CABLURI DE TELEFONIE 126 F-YAY CABLU PENTRU INSTALAŢII DE TELECOMUNICAŢII UTILIZARE Pozare fixă, în spaţii interioare, în instalaţii de telecomunicaţii. STRUCTURĂ 1 - Conductor cupru rigid 0.6/0.8 mm 2 - Izolaţie conductor din PVC 3 - Bandaj folie plastic cu fir însoţitor 4 - Ecran din folie aluminiu caşerată cu material plastic 5 - Manta exterioară din PVC, gri SCHRACK INFO Rezistenţă în buclă: - conductor 0,6mm... <135,8 Ohm/km - conductor 0,8mm... < 73,2 Ohm/km STANDARDE ÖVE K (conţine inclusiv marcare conductoare) Inflamabilitate : EN und 2-2 Tensiune de lucru valoare de vârf V 200 Veff / 300 Volt Tensiune de încercare la 50 Hz conductor / conductor Vac 500 conductor / ecran Vac 2000 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 15 Rezistenţă de izolaţie min. Mohm / km 500 Capacitate mutuală max. nf / km 100 Variaţia capactăţii / 100m max. pf 500 NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 2 x 2 x 0,6 13 1,0 5,2 36 XC x 2 x 0,6 19 1,0 5,7 44 XC x 2 x 0,6 30 1,0 6,6 65 XC x 2 x 0,6 36 1,0 7,1 70 XC x 2 x 0,6 59 1,0 8,7 102 XC x 2 x 0,6 87 1,0 10,5 140 XC x 2 x 0, ,2 10,8 175 XC x 2 x 0, ,2 12,0 225 XC x 2 x 0, ,2 12,5 260 XC x 2 x 0, ,2 14,5 335 XC

137 CABLURI DE TELEFONIE F-YAY continuare NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 50 x 2 x 0, ,4 16,4 410 XC x 2 x 0, ,4 17,8 500 XC x 2 x 0, ,6 23,1 810 XC x 2 x 0,8 21 1,0 7,1 56 XC x 2 x 0,8 32 1,0 7,4 69 XC x 2 x 0,8 52 1,0 8,8 101 XC x 2 x 0,8 62 1,0 10,2 140 XC x 2 x 0, ,2 12,4 170 XC x 2 x 0, ,2 15,2 330 XC x 2 x 0, ,4 17,8 485 XC x 2 x 0, ,4 20,5 670 XC x 2 x 0, ,6 24,5 800 XC x 2 x 0, ,8 33,9 1,54 XC

138 CABLURI DE TELEFONIE 128 J-Y(ST)Y CABLU PENTRU INSTALAŢII DE TELECOMUNICAŢII UTILIZARE Pozare fixă, în spaţii interioare, în instalaţii de telecomunicaţii. STRUCTURĂ 1 - Conductor cupru rigid 0.6/0.8 mm 2 - Izolaţie conductor din PVC 3 - Ecran din folie aluminiu caşerată cu material plastic şi fir însoţitor 4 - Manta exterioară din PVC, gri SCHRACK INFO Rezistenţă în buclă: - conductor 0,6mm... <130,0 Ohm/km - conductor 0,8mm... < 73,2 Ohm/km STANDARDE DIN VDE 0815 (Marcare conductoare) DIN EN Clasa 1 (Construcţie) Inflamabilitate : EN und 2-2 Tensiune de lucru valoare de vârf V 300 Tensiune de încercare la 50 Hz conductor / conductor Vac 800 conductor / ecran Vac 800 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 15 Rezistenţă de izolaţie min. Mohm / km 100 Capacitate mutuală max. nf / km 10 Variaţia capactăţii / 100m max. pf 300 NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 1 x 2 x 0,6 7 1,1 4, x 2 x 0,6 13 1,1 4,9 35 XC x 2 x 0,6 19 1,1 6,2 49 XC x 2 x 0,6 24 1,1 6,6 58 XC x 2 x 0,6 30 1,1 7,1 59 XC x 2 x 0,6 36 1,1 7,6 61 XC x 2 x 0,6 59 1,1 9,3 113 XC x 2 x 0,6 72 1,1 9,5 129 XC x 2 x 0, ,1 10,9 191 XC x 2 x 0, ,3 13,7 284 XC

139 CABLURI DE TELEFONIE J-Y(ST)Y continuare NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 40 x 2 x 0, ,3 14,5 358 XC x 2 x 0, ,3 16,5 438 XC x 2 x 0, ,3 17,5 512 XC x 2 x 0, ,5 22,1 829 XC x 2 x 0,8 11 1,1 5,5 38 XC x 2 x 0,8 21 1,1 6,1 54 XC x 2 x 0,8 31 1,1 8,0 77 XC x 2 x 0,8 41 1,1 8,7 94 XC x 2 x 0,8 52 1,1 9,4 114 XC x 2 x 0,8 62 1,1 10,1 135 XC x 2 x 0, ,3 13,1 205 XC x 2 x 0, ,3 13,5 235 XC x 2 x 0, ,3 14,8 299 XC x 2 x 0, ,3 15,6 352 XC x 2 x 0, ,5 19,4 522 XC x 2 x 0, ,5 20,9 663 XC x 2 x 0, ,7 23,7 832 XC x 2 x 0, ,7 25,8 978 XC

140 CABLURI DE TELEFONIE 130 F-2YA2Y CABLU TELEFONIC CU IZOLAŢIE DIN POLIETILENĂ, PENTRU REŢELE LOCALE UTILIZARE Reţele locale de joasă frecvenţă ale unităţilor industriale şi de producţie, pozate direct în pământ sau în tuburi de protecţie şi canale de cabluri. STRUCTURĂ 1 - Conductor cupru rigid 0.6/0.8 mm 2 - Izolaţie conductor din polietilenă (PE) 3 - Ecran din folie aluminiu caşerată cu material plastic şi fir însoţitor 0.5mm 4 - Manta exterioară din polietilenă (PE), negru SCHRACK INFO Rezistenţă în buclă: - conductor 0,6mm... <130,0 Ohm/km - conductor 0,8mm... < 73,2 Ohm/km Conductoare grupate în cvarte Culoare conductori: transparent (sau negru pt. inceput cvartă), roşu, verde, albastru STANDARDE În conformitate cu normele TELEKOM Austria Tensiune de lucru valoare de vârf V 200 Veff / 300 V Tensiune de încercare la 50 Hz conductor / conductor Vac 500 conductor / ecran Vac 2000 Domeniu de temperatură în mişcare C Rază de curbură în mişcare diamentru x 15 Rezistenţă de izolaţie min. Mohm / km Capacitate mutuală max. nf / km 55 Variaţia capactăţii / 100m max. pf 1500 NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 2 x 2 x 0,6 13 1,8 7,1 46 XC x 2 x 0,6 36 1,8 9,3 86 XC x 2 x 0,6 59 1,8 10,5 120 XC x 2 x 0, ,8 14,2 210 XC x 2 x 0, ,8 16,5 280 XC x 2 x 0, ,8 17,0 355 XC x 2 x 0, ,8 18,5 425 XC x 2 x 0, ,8 19,5 485 XC x 2 x 0, ,0 26,5 820 XC x 2 x 0,8 22 1,8 7,6 65 XC

141 CABLURI DE TELEFONIE F-2YA2Y continuare NR. PERECHI ŞI GROSIME IZOLAŢIE mm kg/km cca. mm cca. mm cca. kg/km 6 x 2 x 0,8 62 1,8 10,4 130 XC x 2 x 0, ,8 12,2 190 XC x 2 x 0, ,8 16,4 330 XC x 2 x 0, ,8 18,2 460 XC x 2 x 0, ,8 19,8 580 XC x 2 x 0, ,0 21,6 700 XC x 2 x 0, ,0 23,1 780 XC x 2 x 0, ,0 31, XC

142 CABLURI COAXIALE 132 DIGI-SAT CABLU COAXIAL DIGI-SAT UTILIZARE Cablu pentru antene satelit sau sisteme de televiziune prin cablu, pozate în încăperi uscate şi umede. STRUCTURĂ 1 - Conductor rigid din cupru sau oţel cuprat (vezi SCHRACK INFO) 2 - Izolaţie conductor din polietilenă 3 - Ecran din folie de aluminiu caşerată cu folie de plastic 4 - Ecran din tresă cupru 5 - Manta exterioară din PVC sau PE, alb sau negru SCHRACK INFO Rezistenţă conductor (Ohm/km): DIG-ISAT 3000 <103.5; DIGI-SAT 3010 <19.2; DIGI-SAT 3011 <92.8; DIGI-SAT 3030 <22.3 Tensiune nominală V 30 Domeniu de temperatură C 70 Impedanţă Ohm 75 Capcitate pf / m 50 Atenuare la 20 C 100 MHz -db / 100m 5, MHz -db / 100m 9, MHz -db / 100m 17, MHz -db / 100m 26, MHz -db / 100m 32,80 DENUMIRE CULORI LIVRABILE IZOLAŢIE mm cca. mm cca. kg/km DIGI-SAT 3000 PVC alb 4,6 6,6 50 XC DIGI-SAT 3000 LSOH alb 4,6 6,6 50 XC DIGI-SAT 3010 PVC alb 4,8 6,8 50 XC DIGI-SAT 3011 PE negru 4,8 6,8 50 XC DIGI-SAT 3030 PVC alb 4,6 6,8 50 XC

143 CABLURI PENTRU ECHIPAMENTE ELECTRONICE LiYY CABLU COMANDĂ PENTRU IND. ELECTRONICĂ UTILIZARE Cablu de conexiune şi legătură în echipamente de măsură, comandă, automatizare şi reglare, pozat în încăperi uscate şi umede 133 STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie conductor din PVC 3 - Manta exterioară din PVC, gri SCHRACK INFO Tensiune de lucru (valoare de vârf) - secţiunea 0,14 mm 2 : 350 V - restul secţiunilor: 500 V Tensiune de încercare - secţiunea 0,14 mm 2 : 800 VAC - restul secţiunilor: 1200 VAC STANDARDE Conform DIN VDE 0812 DIN EN Clasa 5 (Construcţie) DIN sau standard producător (Marcare conductoare) Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 10 Inflamabilitatea standard EN Rezistenţă de izolaţie min. Mohm / km 100 STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca, mm Ohm/km cca. kg/km 2 x 0,14 2,8 18 x 0,1 3,2 138,0 12 XC x 0,14 4,2 18 x 0,1 3,4 138,0 15 XC x 0,14 5,6 18 x 0,1 3,6 138,0 17 XC x 0,14 7,0 18 x 0,1 3,9 138,0 22 XC x 0,14 8,4 18 x 0,1 4,2 138,0 25 XC x 0,14 9,8 18 x 0,1 4,2 138,0 26 XC x 0,14 11,2 18 x 0,1 4,5 138,0 29 XC x 0,14 14,0 18 x 0,1 5,2 138,0 35 XC x 0,14 16,8 18 x 0,1 5,6 138,0 43 XC x 0,14 22,4 18 x 0,1 6,1 138,0 52 XC x 0,14 25,2 18 x 0,1 6,9 138,0 65 XC x 0,14 29,4 18 x 0,1 6,9 138,0 79 XC

144 CABLURI PENTRU ECHIPAMENTE ELECTRONICE LiYY continuare 134 STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca, mm Ohm/km cca. kg/km 24 x 0,14 33,6 18 x 0,1 7,6 138,0 89 XC x 0,14 42,0 18 x 0,1 8,0 138,0 106 XC x 0,25 5,0 14 x 0,16 3,8 75,5 25 XC x 0,25 7,5 14 x 0,16 4,0 75,5 29 XC x 0,25 10,0 14 x 0,16 4,3 75,5 31 XC x 0,25 12,5 14 x 0,16 4,7 75,5 38 XC x 0,25 15,0 14 x 0,16 5,1 75,5 42 XC x 0,25 17,5 14 x 0,16 5,4 75,5 48 XC x 0,25 20,0 14 x 0,16 5,7 75,5 54 XC x 0,25 25,0 14 x 0,16 6,8 75,5 65 XC x 0,25 30,0 14 x 0,16 7,0 75,5 75 XC x 0,25 40,0 14 x 0,16 7,7 75,5 95 XC x 0,25 45,0 14 x 0,16 8,3 75,5 101 XC x 0,25 60,0 14 x 0,16 9,4 75,5 143 XC x 0,25 75,0 14 x 0,16 10,3 75,5 172 XC x 0,25 90,0 14 x 0,16 11,1 75,5 196 XC x 0,34 6,8 19 x 0,16 4,2 57,5 28 XC x 0,34 10,2 19 x 0,16 4,4 57,5 30 XC x 0,34 13,6 19 x 0,16 4,8 57,5 40 XC x 0,34 17,0 19 x 0,16 5,5 57,5 44 XC x 0,34 23,8 19 x 0,16 5,9 57,5 60 XC x 0,34 34,0 19 x 0,16 7,6 57,5 77 XC x 0,34 40,8 19 x 0,16 7,8 57,5 97 XC x 0,34 54,4 19 x 0,16 8,7 57,5 114 XC x 0,34 61,2 19 x 0,16 9,1 57,5 135 XC x 0,34 81,6 19 x 0,16 11,0 57,5 171 XC x 0,34 122,4 19 x 0,16 12,5 57,5 244 XC x 0,5 10,0 16 x 0,21 4,7 37,8 25 XC x 0,5 15,0 16 x 0,21 5,0 37,8 35 XC x 0,5 20,0 16 x 0,21 5,6 37,8 42 XC x 0,5 25,0 16 x 0,21 6,1 37,8 49 XC x 0,5 35,0 16 x 0,21 6,9 37,8 73 XC x 0,5 50,0 16 x 0,21 8,6 37,8 120 XC x 0,5 60,0 16 x 0,21 8,9 37,8 130 XC x 0,5 80,0 16 x 0,21 10,2 37,8 152 XC x 0,5 90,0 16 x 0,21 10,2 37,8 159 XC x 0,5 120,0 16 x 0,21 12,5 37,8 250 XC x 0,5 180,0 16 x 0,21 14,5 37,8 315 XC x 0,75 22,5 24 x 0,21 5,6 25,3 64 XC x 0,75 37,5 24 x 0,21 6,9 25,3 77 XC

145 CABLURI PENTRU ECHIPAMENTE ELECTRONICE LiYCY CABLU DE COMANDĂ ECRANAT PENTRU IND. ELECTRONICĂ UTILIZARE Cablu de conexiune şi legătură în echipamente de măsură, comandă, automatizare şi reglare, pozat în încăperi uscate şi umede 135 STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie conductor din PVC 3 - Bandaj din folie plastic 4 - Tresă din cupru stanat 5 - Manta exterioară din PVC, gri SCHRACK INFO Tensiune de lucru (valoare de vârf) - secţiunea 0,14 mm 2 : 350 V - restul secţiunilor: 500 V Tensiune de încercare - secţiunea 0,14 mm 2 : 800 VAC - restul secţiunilor: 1200 VAC STANDARDE Conform DIN VDE 0812 DIN EN Clasa 5 (Construcţie) DIN sau standard producător (Marcare conductoare) Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 10 Inflamabilitatea standard EN Rezistenţă de izolaţie min. Mohm / km 100 STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca. mm Ohm/km cca. kg/km 2 x 0, x 0,10 3,7 138,0 21 XC x 0, x 0,10 3,9 138,0 25 XC x 0, x 0,10 4,1 138,0 29 XC x 0, x 0,10 4,6 138,0 35 XC x 0, x 0,10 4,9 138,0 38 XC x 0, x 0,10 5,0 138,0 41 XC x 0, x 0,10 5,0 138,0 45 XC x 0, x 0,10 5,5 138,0 49 XC x 0, x 0,10 6,3 138,0 61 XC x 0, x 0,10 6,7 138,0 67 XC x 0, x 0,10 7,0 138,0 81 XC

146 CABLURI PENTRU ECHIPAMENTE ELECTRONICE LiYCY continuare 136 STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca. mm Ohm/km cca. kg/km 18 x 0, x 0,10 7,3 138,0 92 XC x 0, x 0,10 7,6 138,0 104 XC x 0, x 0,10 8,3 138,0 118 XC x 0, x 0,10 8,5 138,0 120 XC x 0, x 0,10 8,5 138,0 123 XC x 0, x 0,10 9,3 138,0 157 XC x 0, x 0,10 12,0 138,0 320 XC x 0, x 0,10 11,1 138,0 212 XC x 0, x 0,16 4,0 75,5 14 XC x 0, x 0,16 4,3 75,5 20 XC x 0, x 0,16 4,5 75,5 35 XC x 0, x 0,16 4,8 75,5 44 XC x 0, x 0,16 5,2 75,5 50 XC x 0, x 0,16 5,8 75,5 58 XC x 0, x 0,16 5,8 75,5 60 XC x 0, x 0,16 6,4 75,5 67 XC x 0, x 0,16 7,5 75,5 81 XC x 0, x 0,16 7,7 75,5 91 XC x 0, x 0,16 8,0 75,5 116 XC x 0, x 0,16 8,4 75,5 133 XC x 0, x 0,16 8,8 75,5 137 XC x 0, x 0,16 10,5 75,5 185 XC x 0, x 0,16 10,7 75,5 190 XC x 0, x 0,16 10,9 75,5 200 XC x 0, x 0,16 11,0 75,5 214 XC x 0, x 0,16 11,4 75,5 227 XC x 0, x 0,16 11,8 75,5 250 XC x 0, x 0,16 12,2 75,5 289 XC x 0, x 0,16 13,6 75,5 340 XC x 0, x 0,16 4,7 57,7 33 XC x 0, x 0,16 4,9 57,7 41 XC x 0, x 0,16 5,5 57,7 48 XC x 0, x 0,16 6,2 57,7 58 XC x 0, x 0,16 6,7 57,7 70 XC x 0, x 0,16 7,3 57,7 93 XC x 0, x 0,16 8,3 57,7 110 XC x 0, x 0,16 8,5 57,7 120 XC x 0, x 0,16 9,4 57,7 147 XC x 0, x 0,16 10,2 57,7 172 XC x 0, x 0,16 11,7 57,7 229 XC x 0, x 0,21 3,3 37,8 20 XC x 0, x 0,21 5,2 37,8 42 XC x 0, x 0,21 5,7 37,8 55 XC x 0, x 0,21 6,3 37,8 68 XC x 0, x 0,21 7,0 37,8 82 XC x 0, x 0,21 7,3 37,8 104 XC x 0, x 0,21 7,6 37,8 109 XC x 0, x 0,21 8,1 37,8 123 XC

147 CABLURI PENTRU ECHIPAMENTE ELECTRONICE LiYCY continuare STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca. mm Ohm/km cca. kg/km 10 x 0, x 0,21 9,3 37,8 135 XC x 0, x 0,21 9,6 37,8 160 XC x 0, x 0,21 10,9 37,8 210 XC x 0, x 0,21 11,0 37,8 210 XC x 0, x 0,21 12,0 37,8 270 XC x 0, x 0,21 13,2 37,8 320 XC x 0, x 0,21 14,5 37,8 360 XC x 0, x 0,21 3,5 25,3 24 XC x 0, x 0,21 5,8 25,3 50 XC x 0, x 0,21 6,3 25,3 71 XC x 0, x 0,21 7,0 25,3 78 XC x 0, x 0,21 7,6 25,3 100 XC x 0, x 0,21 8,2 25,3 131 XC x 0, x 0,21 8,7 25,3 151 XC x x 0,21 3,9 19,5 29 XC x x 0,21 6,3 19,5 74 XC x x 0,21 6,8 19,5 89 XC x x 0,21 7,4 19,5 107 XC x x 0,21 8,0 19,5 132 XC x x 0,21 8,6 19,5 158 XC x x 0,21 11,4 19,5 254 XC x 1, x 0,25 7,1 13,3 86 XC x 1, x 0,25 7,5 13,3 107 XC x 1, x 0,25 8,1 13,3 129 XC x 1, x 0,25 8,8 13,3 150 XC

148 CABLURI PENTRU ECHIPAMENTE ELECTRONICE 138 LiYCY TP CABLU DE COMANDĂ CU PERECHI, ECRANAT, PENTRU IND. ELECTRONICĂ UTILIZARE Cablu de conexiune şi legătură în echipamente de măsură, comandă, automatizare şi reglare, pozat în încăperi uscate şi umede STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie conductor din PVC 3 - Bandaj din folie plastic 4 - Tresă din cupru stanat 5 - Manta exterioară din PVC, gri SCHRACK INFO Tensiune de lucru (valoare de vârf) - secţiunea 0,14 mm 2 : 350 V - restul secţiunilor: 500 V Tensiune de încercare - secţiunea 0,14 mm 2 : 800 VAC - restul secţiunilor: 1200 VAC Atenuare la 800 Hz: - 0,14 mm 2 aprox. 2,3 db/km - 0,25 mm 2 aprox. 1,9 db/km - 0,34 mm 2 aprox. 1,5 db/km - 0,50 mm 2 aprox. 1,3 db/km - 0,75 mm 2 aprox. 1,1 db/km STANDARDE Conform DIN VDE 0812 DIN EN Clasa 5 (Construcţie) DIN sau standard producător (Marcare conductoare) Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 10 Inflamabilitatea standard EN Rezistenţă de izolaţie min. Mohm / km 100 Capacitate mutuală max. nf / km 120 NR. PERECHI STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca. mm Ohm/km cca. kg/km 2 x 2 x 0, x 0,10 5,8 276,0 34 XC x 2 x 0, x 0,10 6,2 276,0 43 XC x 2 x 0, x 0,10 6,8 276,0 50 XC x 2 x 0, x 0,10 7,7 276,0 70 XC

149 CABLURI PENTRU ECHIPAMENTE ELECTRONICE LiYCY TP continuare NR. PERECHI STRUCTURĂ CONDUCTOR REZISTENŢĂ CONDUCTOR mm 2 kg/km mm cca. mm Ohm/km cca. kg/km 6 x 2 x 0, x 0,10 7,9 276,0 81 XC x 2 x 0, x 0,10 8,6 276,0 93 XC x 2 x 0, x 0,10 9,5 276,0 115 XC x 2 x 0, x 0,10 9,9 276,0 125 XC x 2 x 0, x 0,10 11,2 276,0 148 XC x 2 x 0, x 0,16 6,6 151,0 46 XC x 2 x 0, x 0,16 7,0 151,0 64 XC x 2 x 0, x 0,16 7,6 151,0 73 XC x 2 x 0, x 0,16 8,4 151,0 88 XC x 2 x 0, x 0,16 8,6 151,0 98 XC x 2 x 0, x 0,16 9,4 151,0 118 XC x 2 x 0, x 0,16 10,7 151,0 165 XC x 2 x 0, x 0,16 7,5 115,0 64 XC x 2 x 0, x 0,16 7,9 115,0 86 XC x 2 x 0, x 0,16 8,5 115,0 113 XC x 2 x 0, x 0,21 8,2 75,6 75 XC x 2 x 0, x 0,21 8,7 75,6 98 XC x 2 x 0, x 0,21 9,3 75,6 123 XC x 2 x 0, x 0,21 10,8 75,6 162 XC x 2 x 0, x 0,21 11,8 75,6 190 XC x 2 x 0, x 0,21 14,0 75,6 342 XC x 2 x 0, x 0,21 8,6 50,6 106 XC x 2 x 0, x 0,21 9,5 50,6 140 XC x 2 x 0, x 0,21 10,8 50,6 179 XC x 2 x 0, x 0,21 12,5 50,6 246 XC

150 CABLURI PENTRU ECHIPAMENTE ELECTRONICE 140 JE-LiYCY Bd CABLU PT. INSTALAŢII DE ELECTRONICĂ INDUSTRIALĂ UTILIZARE Cablu pentru instalaţii fixe de electronică industrială, pozat în încăperi uscate şi umede STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie conductor din PVC 3 - Bandaj din folie plastic 4 - Tresă din cupru stanat 5 - Manta exterioară din PVC, gri STANDARDE DIN VDE 0815 (conţine inclusiv marcare conductoare) DIN EN Clasa 5 (Construcţie) Tensiune de lucru valoare de vârf V 225 Tensiune de încercare la 50 Hz conductor / conductor Vac 500 conductor / ecran Vac 2000 Domeniu de temperatură în mişcare C pozat C Rază de curbură în mişcare diamentru x 10 Inflamabilitatea standard EN Rezistenţă de izolaţie min. Mohm / km 100 Rezistenţă în buclă Ohm / km 78,4 Capacitate mutuală max. nf / km 100 Variaţia capactăţii / 100m max. pf 200 NR. PERECHI GROSIME IZOLAŢIE mm 2 kg/km cca. mm cca. mm cca. kg/km 2 x 2 x 0,5 51 7,0 1,0 81 XC x 2 x 0,5 87 9,5 1,0 137 XC x 2 x 0, ,0 1,0 248 XC x 2 x 0, ,0 1,2 307 XC x 2 x 0, ,5 1,2 375 XC x 2 x 0, ,5 1,2 461 XC x 2 x 0, ,5 1,2 595 XC x 2 x 0, ,0 1,4 719 XC

151 CABLURI PENTRU ECHIPAMENTE ELECTRONICE RS-2YCY PiMF CABLU ECRANAT PT. TRANSMISII DATE CU PERECHI ECRANATE UTILIZARE Cablu transmisii date de mare viteză, utilizat în sisteme de prelucrare date şi conducere procese, pozat în încăperi uscate şi umede 141 STRUCTURĂ 1 - Conductor cupru liţat fin 2 - Izolaţie conductor din PVC 3 - Ecranare pereche din folie de aluminiu caşerată cu folie de plastic 4 - Bandaj din folie plastic 5 - Tresă din cupru 6 - Manta exterioară din PVC, gri SCHRACK INFO Culoare conductoare: alb/negru (cu numerotare continuă a venelor albe din pereche, 1-1, 2-2,.) Pentru aplicaţii în care este necesară pozarea în pământ, la cerere se poate livra varianta cu manta exterioară PVC aramat Domeniu de temperatură în mișcare C Rezistenţă de izolaţie Mohm / km 5000 Rezistenţă în buclă Ohm / km 39,0 Atenuare la 100 MHz db / 100m 4,5 Impedanţă la 1 KHz Ohm 465,0 Impedanţă la 10 KHz Ohm 155,0 Impedanţă la 100 KHz Ohm 115,0 Cross-talk attenuation la 60 Hz db / 500m 78,0 NR. PERECHI mm 2 kg/km cca. mm cca. kg/km 2 x 2 x 0,5 77 8,0 100 XC x 2 x 0,5 92 8,8 120 XC x 2 x 0, ,7 145 XC x 2 x 0, ,9 210 XC x 2 x 0, ,2 270 XC x 2 x 0, ,4 375 XC x 2 x 0, ,2 420 XC

152 CABLURI PENTRU ECHIPAMENTE ELECTRONICE 142 J-Y(ST)Y EIB CABLU ECRANAT EIB UTILIZARE Pozare pe- sau sub tencuială în spaţii uscate, umede sau ude precum şi în aer liber (pozare protejată), în instalaţii de curenţi tari sau slabi, ca şi cablu BUS (BUS de instalaţie EIB) sau cablu MSR pentru curenţi tari. Pricipalele domenii de utilizare: sisteme de telemăsură, conducere procese industriale şi echipamente de comandă, control şi automatizare. STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din PVC 3 - Bandaj din folie plastic 4 - Ecran electrostatic din folie de aluminiu caşerată cu folie de plastic cu fir însoţitor 5 - Manta exterioară din PVC, verde sau gri STANDARDE DIN VDE 0815 (conţine inclusiv marcare conductoare) DIN EN Clasa 1 (Construcţie) Specificaţie EIBA Tensiune nominală Uo/U V 300 Domeniu de temperatură în mişcare C pozat C Rezistenţă conductor max. Ohm / km 73,2 Rezistenţă de izolaţie min. Mohm / km 100 Capacitate mutuală la 800 Hz, valoare max. nf / km 100 Tensiune de încercare la 50 Hz conductor / conductor, 5 minute kv 1 conductor / ecran, 1 minut kv 4 Rază de curbură diamentru x 15 NR. PERECHI ŞI CULORI LIVRABILE mm kg/km cca. mm cca. kg/km 2 x 2 x 0,8 21 6,6 60 XC x 2 x 0,8 21 6,6 60 XC

153 CABLURI PENTRU ECHIPAMENTE ELECTRONICE PROFIBUS DP CABLU PROFIBUS L2, FAST CONNECT UTILIZARE Cablu de conexiuni şi legătură utilizat în constructia de masini şi utilaje, de exemplu la interconectarea segmentelor de magistrală. Prin construcţia lui specială, cablul corespunde aplicaţiilor cu conectare rapidă. 143 STRUCTURĂ 1 - Conductor cupru rigid 2 - Izolaţie conductor din PVC 3 - Manta interioară 4 - Ecran din folie de aluminiu caşerată cu folie de plastic 5 - Tresă cupru stanată 6 - Manta exterioară din PVC, violet STANDARDE conform DIN T3 EN Corespunde Siemens Nr. 6XV1830-OEH10 Domeniu de temperatură în mişcare C Rezistenţă conductor max. Ohm / km 57,1 Rezistenţă de izolaţie min. Mohm / km 1000 Impedanţă caracteristică 1,0-5,0 MHz Ohm 150 Rază de curbură min. diamentru x 150 NR. PERECHI ŞI mm kg/km cca. mm cca. kg/km 1 x 2 x 0,64 27,0 8,0 78,0 XC

154 CABLURI PENTRU TRANSMISII DATE 144 U/UTP CAT5 CABLU DE DATE CAT5, NEECRANAT UTILIZARE Realizarea cablajului orizontal (primar) şi vertical (secundar) în instalaţiile interioare/exterioare de cablare structurată ale diverselor obiective. STRUCTURĂ 1 - Conductor cupru masiv 0.51mm, AWG 24/1 2 - Izolaţie conductor din HDPE, diametru 0.9mm 3 - Manta exterioară din PVC, LSOH sau PE, culoare albastru sau gri SCHRACK INFO Corespunde aplicaţiilor clasă D, cum at fi: Telefonie, ISDN, Ethernet 10-BaseT, Fast Ethernet 100-BaseTX, Gigabit Ethernet 1000-Base T, Token Ring 4/16, ATM 155 Mbit/s, VoIP (Voice overip), PoE (Poer over Ethernet) STANDARDE ISO/IEC (2002) EN (2002) EN (2nd Ed.) IEC Domeniu de temperatură funcţionare C depozitare C instalare C Rază minimă de curbură permanent diametru x 4 instalare diametru x 8 Forţă de tracţiune max. N 90 Inflamabilitate standard IEC Capacitate mutuală max. pf / m 56 Rezistenţă în cc max. Ohm / km 93,8 Viteză de propagare NVP valoare nomoinală 0,69 c SKEW mhz 45 ns / 100 m Impedanţă caracteristică mhz Ohm 100 ± 15 DESCRIERE CULOARE kg/km mm kg/km U/UTP Cat.5e 4x2xAWG24/1 PVC, tambur albastru 15 5,2 31 HSEKU 424 PB U/UTP Cat.5e 4x2xAWG24/1 PVC, box305m albastru 15 5,2 31 HSEKU 424 P1 U/UTP Cat.5e 4x2xAWG24/1 PVC, box305m gri 15 5,2 31 HSEKU 424 P0 U/UTP Cat.5e 4x2xAWG24/1 LSOH, box305m albastru 15 5,2 31 HSEKU 424 H1 U/UTP Cat.5e 4x2xAWG24/1 PE, box305m, inst. ext. negru 15 5,2 31 HSEKU 424 E3

155 CABLURI PENTRU TRANSMISII DATE F/UTP CAT5 CABLU DE DATE CAT5, ECRANAT UTILIZARE Realizarea cablajului orizontal (primar) şi vertical (secundar) în instalaţiile interioare de cablare structurată ale diverselor obiective. 145 STRUCTURĂ 1 - Conductor cupru masiv 0.52mm, AWG 24/1 2 - Izolaţie conductor din HDPE, diametru 1.05mm 3 - Ecran din folie de aluminiu şi fir însoţitor 0.16mm AWG26/7 4 - Manta exterioară din PVC sau LSOH, albastru SCHRACK INFO Corespunde aplicaţiilor clasă D, cum at fi: Telefonie, ISDN, Ethernet 10-BaseT, Fast Ethernet 100-BaseTX, Gigabit Ethernet 1000-Base T, Token Ring 4/16, ATM 155 Mbit/s, VoIP (Voice overip), PoE (Poer over Ethernet) STANDARDE ISO/IEC (2002) EN (2002) IEC , pentru manta LSOH IEC , pentru manta LSOH Domeniu de temperatură depozitare C instalare C Rază minimă de curbură permanent mm 30 instalare mm 50 Forţă de tracţiune max. N 100 Tensiune de lucru valoare amximă Vdc 125 Rezistenţă în cc max. Ohm / km 94 Viteză de propagare NVP valoare nomoinală 0,75 c Impedanţă caracteristică MHz Ohm 100 ± 15 DESCRIERE CULOARE kg/km mm kg/km F/UTP Cat.5 4x2xAWG24/1 PVC, tambur albastru 17 5,2 38 HSEKF 424 PP F/UTP Cat.5 4x2xAWG24/1 PVC, box305m albastru 17 5,2 38 HSEKF 424 P1 F/UTP Cat.5 4x2xAWG24/1 LSOH, box305m albastru 17 5,2 38 HSEKF 424 H1

156 CABLURI PENTRU TRANSMISII DATE 146 SF/UTP CAT5 CABLU DE DATE CAT5, DUBLU ECRANAT UTILIZARE Realizarea cablajului orizontal (primar) şi vertical (secundar) în instalaţiile interioare de cablare structurată ale diverselor obiective. STRUCTURĂ 1 - Conductor cupru masiv 0.52mm, AWG 24/1 2 - Izolaţie conductor din PE, diametru 1.05mm 3 - Ecran din folie de aluminiu 4 - Tresă din cupru stanat 5 - Manta exterioară din PVC, albastru SCHRACK INFO Corespunde aplicaţiilor clasă D, cum at fi: Telefonie, ISDN, Ethernet 10-BaseT, Fast Ethernet 100-BaseTX, Gigabit Ethernet 1000-Base T, Token Ring 4/16, ATM 155 Mbit/s, VoIP (Voice overip), PoE (Poer over Ethernet) STANDARDE ISO/IEC (2002) EN (2002) Domeniu de temperatură depozitare C instalare C Rază minimă de curbură permanent mm 30 instalare mm 50 Forţă de tracţiune max. N 100 Rezistenţă în cc max. Ohm / km 94 Viteză de propagare NVP valoare nomoinală 0,75 c Impedanţă caracteristică MHz Ohm 100 ± 15 DESCRIERE CULOARE kg/km mm kg/km SF/UTP Cat.5 4x2xAWG24/1 PVC, tambur 500m albastru HSEKS 424 PP SF/UTP Cat.5 4x2xAWG24/1 PVC, tambur 500m gri HSEKS 424 P0

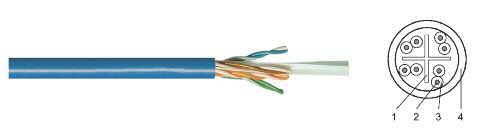

157 CABLURI PENTRU TRANSMISII DATE U/UTP CAT6 CABLU DE DATE CAT6, NEECRANAT, 300MHz UTILIZARE Realizarea cablajului orizontal (primar) şi vertical (secundar) în instalaţiile interioare/exterioare de cablare structurată ale diverselor obiective. 147 STRUCTURĂ 1 - Separator în cruce din material dielectric 2 - Conductor cupru masiv 0.53mm, AWG 23/1 3 - Izolaţie conductor din Poliolefină, diametru 1 mm 4 - Manta exterioară din PVC, LS0H sau LDPE, albastru sau negru STANDARDE ISO/IEC (2002) EN (2002) IEC EN (2nd Ed.) Domeniu de temperatură funcţionare C depozitare C instalare C Rază minimă de curbură funcţionare diametru x 4 instalare diametru x 8 Forţă de tracţiune max. N 100 Tensiune de lucru valoare amximă Vdc 72 Capacitate mutuală la 1kHz valoare nominală pf / m 45 Rezistenţă în cc max. Ohm / km 72 Viteză de propagare NVP valoare nomoinală 0,68 c Impedanţă caracteristică la 100 MHz Ohm 100 ± 6 (1-250MHz) Ohm 100 ± 15 ( MHz) DESCRIERE CULOARE kg/km mm kg/km U/UTP Cat.6 4x2xAWG23/1 PVC, 300MHz, tambur 500/1000m albastru 20 6,5 45 HSEKU 423 P1 U/UTP Cat.6 4x2xAWG23/1 LS0H, 300MHz, tambur 500/1000m albastru 20 6,5 45 HSEKS 423 H1 U/UTP Cat.6 4x2xAWG23/1 PE, 300MHz, box305m, inst. ext. negru 20 6,5 45 HSEKS 423 E3

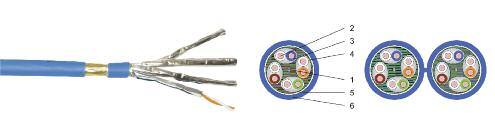

158 CABLURI PENTRU TRANSMISII DATE 148 F/FTP CAT6A CABLU DE DATE CAT6A, ECRANAT, 500MHz UTILIZARE Cablul F/FTP Cat 6A specificat până la 500 MHz, prin caracteristicile sale de transfer corespunde cerinţelor definite în prezent pentru Cat.6A prin EN (2010), IEC şi Categorie 6A prin TIA/EIA 568. Prin utilizarea acestui cablu de date "High-End" şi a elementelor adecvate de conectică, sunt asigurate rezerve suficiente pentru întregul sistem de cablare, conform ISO IEC (2008 şi 2010) şi EN (2003). De asemenea, este adecvat pentru transmiterea semnalelor digitale în aplicaţii de până la 10GbE, conform Clasa EA şi normele IEEE. Valorile mici ale diferenţelor de timp de propagare aferente perechilor, permite utilizarea cablurilor în aplicaţii Gigabit Ethernet şi 10 Gigabit Ethernet. Datorită proprietăţilor excelente de ecranare, cablul corespunde cerinţelor legate de emisii de semnale perturbatoare Clasa B (conform EN55022) şi imunitate la perturbaţii (conform EN55024), ceea ce face posibilă realizarea unor reţele care se încadrează în cerinţele normelor legate de compatibilitate electromagnetică. STRUCTURĂ 1 - Conductor cupru stanat de împământare, aşezat axial 2 - Conductor cupru masiv 0.53mm, AWG 23/1 3 - Izolaţie conductor din PE 4 - Ecranare perechi torsadate din folie PimF 5 - Ecranare cablu din folie aluminiu 6 - Manta exterioară din FRNC, rezistent la foc, fără halogen, albastru STANDARDE Cat.6A: EN IEC Cat.6A: TIA/EIA 568 Inflamabilitate: IEC , EN Non corosiv: IEC , EN50267 Emisie fum: IEC 61034, EN Domeniu de temperatură funcţionare C instalare C Rază minimă de curbură funcţionare mm 22 instalare mm 55 Capacitate mutuală valoare nominală pf / m 43 Rezistenţă buclă în cc max. Ohm / km 165 Viteză de propagare NVP la f>10 MHz 0,79 c Timp propagare semnal la f>10 MHz ns / m 4,2 Impedanţă caracteristică MHz Ohm 100 ± 15% MHz Ohm 100 ± 18% DESCRIERE CULOARE kg/km mm kg/km F/FTP Cat.6A 4x2xAWG23/1, LS0H, 500MHz albastru 20 7,4 50 HSEKP 423 HA F/FTP Cat.6A 2x(4x2xAWG23/1), LS0H, 500MHz albastru 20 7,4 x HSEKP 823 HA

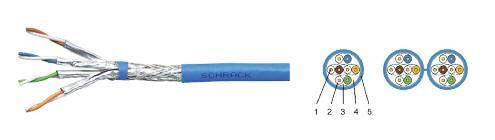

159 CABLURI PENTRU TRANSMISII DATE S/FTP CAT7 CABLU DE DATE CAT7, ECRANAT UTILIZARE Instalaţiile interioare de cablare structurată ale diverselor obiective. Corespunde tuturor aplicaţiilor de clasă D F, cum ar fi: 10GBase-T, 1000Base-T, 100Base-TX, ATM, precum şi VoIP, PoE. 149 STRUCTURĂ 1 - Conductor cupru masiv 0.53mm, AWG 23/1 2 - Izolaţie conductor din PE, diametru 1,45mm 3 - Ecranare perechi torsadate din folie PimF 4 - Ecranare globală, din tresă cupru stanată, acoperire >40% 5 - Manta din LS0H, FRNC, albastru SCHRACK INFO Variante de execuţie: simplex / duplex Frecvenţă: - HSEKP423HB, HSEKP823HB: 1000MHz - HSEKP423HQ: 1200MHz STANDARDE ISO/IEC 11801, EN mai performant decât Cat.7 conform ISO/IEC , EN mult mai performant decât IEEE Gigabit Ethernet Domeniu de temperatură funcţionare C instalare C Rază minimă de curbură funcţionare şi instalare simplex şi duplex mm 58 Forţă de tracţiune max. simplex/duplex N 85/170 Capacitate mutuală nf / km < 56 Rezistenţă în cc max. Ohm / km 95 Viteză de propagare NVP MHz pt HSEKP423HB, HSEKP823HB 0,78 c MHz pt HSEKP423HQ 0,76 c Ske MHz ns/100m <25 Timp de propagare MHz ns/100m < /Vf Impedanţă caracteristică MHz Ohm 100 ± 15% DESCRIERE CULOARE kg/km mm kg/km S/FTP Cat.7 4x2xAWG23/1, LS0H, 1000MHz albastru 25,5 7,2 52 HSEKP 423 HB S/FTP Cat.7 4x2xAWG23/1, LS0H, 1000MHz albastru 25,5 7,2 52 HSEKP 423 HP S/FTP Cat.7 2x(4x2xAWG23/1), LS0H, 1000MHz albastru 51 7,2 x HSEKP 823 HB S/FTP Cat.7 2x(4x2xAWG23/1), LS0H, 1000MHz albastru 51 7,2 x HSEKP 823 HP S/FTP Cat.7 4x2xAWG23/1, LS0H, 1200MHz albastru 25,5 7,2 52 HSEKP 423 HQ

160 CABLURI PENTRU TRANSMISII DATE 150 CABLURI OPTICE UTILIZARE Cabluri universale pentru interior și exterior cu protecţie (nonmetalică) împotriva rozătoarelor, cu manta neagră fără halogen. Adecvate pentru realizare backbone de cartier, pentru instalare în spaţii interioare cu solicitări mecanice deosebite, sau în spaţiu exterior în ţevi uscate şi pentru treceri în clădiri fără puncte suplimentare de transfer. STRUCTURĂ 1 - Fibră optică 2 - Tub, umplut cu gel de protecţie împotriva pătrunderii apei 3 - Tresă protecţie împotriva rozătoarelor, din fascicul fibre de sticlă 4 - Manta exterioară, din FRNC/LS0H, fără halogen, negru STANDARDE Inflamabilitate: conform IEC (EN ) Fără halogen: conform IEC (EN ) Emisie fum: conform IEC Protecţie longitudinală contra pătrunderii apei: conform IEC metoda F5 Domeniu de temperatură transport şi depozitare C instalare C permanent C Rază de curbură instalare diametru x 15 permanent diametru x 10 CARACTERISTICI MECANICE Număr fibre exterior Masă Rezistenţă la tracţiune Rezistenţă la forfecare Sarcină termică Val. aprox. Val. aprox. max. max. mm kg/km N N/m kj/m 04 7, , , , ,

161 CABLURI PENTRU TRANSMISII DATE CABLURI OPTICE continuare CARACTERISTICI OPTICE Fibră Categorie Lungime undă Atenuare Lăţime bandă Rată max. transfer Ethernet 151 (y) μm nm db MHz x km 1 Gigabit (m) 10 Gigabit (m) 6 62,5 OM1 5 50,0 OM2 3 50,0 OM , , n.a , , n.a , , n.a. Fibră Categorie Lungime undă Atenuare Dispersie Rată max. transfer Ethernet (y) μm nm db ps / nm x km 1 Gigabit (m) 10 Gigabit (m) ,34 3,5 > OS , ,21 18 > ,24 CATEGORIE OM1 OM2 OM3 OS2 FIBRĂ 62,5μm 50μm 50μm 9μm DENUMIRE Cablu optic 1 x 4 fibre HSEAIBH046 HSEAIBH045 HSEAIBH043 HSEAIBH049 Cablu optic 1 x 8 fibre HSEAIBH086 HSEAIBH085 HSEAIBH083 HSEAIBH089 Cablu optic 1 x 12 fibre HSEAIBH126 HSEAIBH125 HSEAIBH123 HSEAIBH129 Cablu optic 1 x 16 fibre HSEAIBH166 HSEAIBH165 HSEAIBH163 HSEAIBH169 Cablu optic 1 x 24 fibre HSEAIBH246 HSEAIBH245 HSEAIBH243 HSEAIBH249

162 152

163 CUPRINS GENERALITĂŢI ŞI INFORMAŢII TEHNICE ELEMENTE CONSTRUCTIVE ALE CONDUCTOARELOR ŞI CABLURILOR FORMA ŞI STRUCTURA CONDUCTORULUI STRUCTURA ŞI REZISTENŢA CONDUCTOARELOR 154 TABELE DE CONVERSIE SECŢIUNI STANDARDIZATE 156 CURENŢI ADMISIBILI CONFORM NATIONAL ELECTRICAL CODE (NEC) 157 MATERIALE PENTRU IZOLARE ȘI PENTRU MANTALE 158 SIMBOLIZAREA CABLURILOR ŞI CONDUCTOARELOR SIMBOLIZAREA ARMONIZATĂ A CONDUCTOARELOR 159 SIMBOLIZAREA CABLURILOR DE FORŢĂ 160 SIMBOLIZAREA CABLURILOR DE TELECOMUNICAŢII 161 IDENTIFICAREA VENELOR CABLURI ŞI CORDOANE 162 CABLURI PT. ECHIPAMENTE ELECTRONICE 163 CABLURILE DE TELEFONIE CONFORM VDE 164 CABLURILE DE TELEFONIE CONFORM ÖVE 164 INSTRUCŢIUNI DE POZARE A CABLURILOR DIRECTIVE PENTRU POZAREA LANŢURILOR PORT-CABLU 165 INDICAŢII PENTRU TRANSPORTUL,DEPOZITAREA ŞI POZAREA CABLURILOR DE DATE 165 RAZE DE CURBURĂ ADMISIBILE ALE CONDUCTOARELOR ARMONIZATE 166 RAZE DE CURBURĂ ADMISIBILE ALE CONDUCTOARELOR NEARMONIZATE 167 RAZE DE CURBURĂ ADMISIBILE ALE CABLURILOR DE ENERGIE 167 RAZE DE CURBURĂ ADMISIBILE ALE CABLURILOR DE TELEFONIE 167 TEMPERATURI ADMISIBILE DE POZARE 168 FORŢE DE TRACŢIUNE ADMISIBILE LA POZAREA CABLURILOR 168

164 ELEMENTE CONSTRUCTIVE ALE CONDUCTOARELOR ŞI CABLURILOR 154 FORMA ŞI STRUCTURA CONDUCTORULUI circular circular circular sectorial sectorial monofilar multifilar multifilar monofilar multifilar compactat RE RM RM SE SM STRUCTURA ŞI REZISTENŢA CONDUCTOARELOR CONFORM DIN EN (VDE 0295) Conductoare circulare din cupru Monofilar (Clasa 1) necompactat Multifilar (Clasa 2) compactat Secţiune nominală Rezistenţă la 20 C (val. max.) Diametru conductor (val. max.) Nr. minim fire Diamatru conductor (val. max.) Nr. minim fire Diamatru conductor Nestanat Stanat Valoare minimă Valoare maximă mm 2 Ohm / km Ohm / km mm mm mm mm 0,5 36,0 36,7 0,9 7 1,1 0,75 24,5 24,8 1,0 7 1,2 1 18,1 18,2 1,2 7 1,4 1,5 12,1 12,2 1,5 7 1,7 6 2,5 7,41 7,56 1,9 7 2, ,61 4,70 2,4 7 2, ,08 3,11 2,9 7 3, ,83 1,84 3,7 7 4, ,15 1,16 4,6 7 5, ,727-5,7 7 6,6 6 5,6 6,5 35 0,524-6,7 7 7,9 6 6,6 7,5 50 0,387-7,8 19 9,1 6 7,7 8,6 70 0,268-9, ,0 12 9,3 10,2 95 0,193-11, , ,0 12, ,153-12, , ,3 13, ,124-13, , ,7 15, ,101-15, , ,3 16, , , , ,6 19, , , , ,7 21, , , , ,3 24, , ,3 27, , ,7 32, , ,

165 ELEMENTE CONSTRUCTIVE ALE CONDUCTOARELOR ŞI CABLURILOR Conductoare sectoriale din cupru Secţiune nominală Rezistenţă la 20 C (val. max.) Multifilar (Clasa 2) compactat Secţiune nominală Rezistenţă la 20 C (val. max.) Multifilar (Clasa 2) compactat 155 Nr. minim fire Nr. minim fire mm 2 Ohm / km mm 2 Ohm / km 25 0, , , , , , , , , , , , Conductoare liţate din cupru Secţiune nominală Rezistenţă la 20 C (val. max.) Diametru conductor (val. max.) Structură conductor nestanat stanat Liţe fine şi foarte fine Liţe fine (Clasa 5) Liţe foarte fine (Clasa 6) mm 2 Ohm / km Ohm / km mm mm mm 0,5 39,0 40,1 1,1 12 x 0,21 28 x 0,16 0,75 26,0 26,7 1,3 24 x 0,21 42 x 0, ,5 20,0 1,5 32 x 0,21 56 x 0,16 1,5 13,3 13,7 1,8 30 x 0,26 84 x 0,16 2,5 7,98 8,21 2,4 50 x 0, x 0,16 4 4,95 5,09 3,0 56 x 0, x 0,16 6 3,30 3,39 3,9 84 x 0, x 0, ,91 1,95 5,1 80 x 0, x 0, ,21 1,24 6,3 128 x 0, x 0, ,780 0,795 7,8 200 x 0, x 0, ,554 0,565 9,2 280 x 0, x 0, ,386 0,393 11,0 400 x 0, x 0, ,272 0,277 13,1 356 x 0, x 0, ,206 0,210 15,1 485 x 0, x 0, ,161 0,164 17,0 614 x 0, x 0, ,129 0,132 19,0 765 x 0, x 0, ,106 0,108 21,0 944 x 0, x 0, ,0801 0, , x 0, x 0, ,0641 0, , x 0, x 0, ,0486 0, , x 0, ,0384 0, , x 0,61 -

166 ELEMENTE CONSTRUCTIVE ALE CONDUCTOARELOR ŞI CABLURILOR 156 Conductoare din aluminiu Secţiune nominală Rezistenţă la 20 C (val. max.) Nr. minim fire Conductor circular (Clasa 2) multifilar 1, compactat Val. min. Diametru conductor Val. max. mm 2 Ohm / km mm mm Conductor sectorial (Clasa 2) multifilar 2, compactat Nr. minim fire 25 1,20 6 5,6 6, , ,6 7, , ,7 8, , ,3 10, , ,0 12, , ,5 13, , ,9 15, , ,5 16, , ,8 19, , ,0 21, , ,9 24, , ,7 27, , ,3 32,5 53 1) Conductoare circulare monofilare (Clasa 1) sunt permise până la 300 mm 2 Diametrul conductoarelor necompactate cu secţiune cuprinsă între 25 şi 630 mm 2 sunt specificate în DIN VDE ) Conductoare sectoriale monofilare (Clasa 1) sunt permise între 50 şi 240 mm 2 TABELE DE CONVERSIE SECŢIUNI STANDARDIZATE Comparaţie secţiuni standardizate metrice şi americane Nr. AWG conductor Secţiune conductor Rezistenţă conductor (val. max.) Nr. AWG conductor Secţiune conductor Rezistenţă conductor (val. max.) mm mm2 Ohm / km mm mm2 Ohm / km 28 0,320 0, ,08 8, ,361 0, ,63 7, ,404 0, ,31 5, ,455 0, ,17 4, ,511 0, , ,574 0, , ,643 0, , ,724 0, ,55 1, ,813 0, ,30 1, ,912 0, ,77 1, , ,15 0, ,04 16, ,67 0, ,31 13, ,62 0, ,65 10, ,41 0,44

167 ELEMENTE CONSTRUCTIVE ALE CONDUCTOARELOR ŞI CABLURILOR CURENŢI ADMISIBILI CONFORM NATIONAL ELECTRICAL CODE (NEC) Extras din NEC Tabel Curent admisibil al conductoarelor de cupru cu tensiune nominală V, 60 C - 90 C maxim 3 conductoare încărcate într-un singur canal cablu sau cablu cu mai multe vene, respectiv pozat în pământ, în condiţii de temperatură ambiantă de 30 C. Extras din NEC Tabel Curent admisibil al conductorului de cupru cu tensiune nominală V, pozat în aer, în condiţii de temperatură ambiantă de 30 C. 157 Secţiune conductor Curent admisibil (A), temperatură conductor de: Secţiune conductor Curent admisibil (A), temperatură conductor de: AWG 60 C 75 C 90 C * * 25* * / / / / AWG 60 C 75 C 90 C * 30* 35* 12 30* 35* 40* 10 40* 50* 55* / / / / * Observaţie: Exceptând cazul în care este permis de NEC, protecţia la supracurent a conductoarelor marcate cu * nu va depăşi 15A pentru AWG 14, 20A pentru AWG 12 şi 30A pentru AWG10 (conductor de cupru) după aplicarea oricărui factor de corecţie pentru temperatura ambiantă şi numărul de conductoare în paralel.

168 ELEMENTE CONSTRUCTIVE ALE CONDUCTOARELOR ŞI CABLURILOR 158 MATERIALE PENTRU IZOLARE ȘI PENTRU MANTALE Materiale termoplastice (Plastomeri) Materiale termoplastice reticulate Elastomeri termoplastici (TPE) Elastomeri Materiale duroplastice (Duromeri) PVC Clorură de polivinil VPE (XLPE) Polietilenă reticulată Amestecuri din poliolefine şi cauciuc NR Cauciuc natural EP Răşini epoxidice PE Polietilenă Copolimeri etilenici reticula i Polimeri tribloc (de forma stirenalchilen-stiren) EPM Cauciuc etilenpropilenic PUR Răşini poliuretanice EVA Copolimeri pe bază de etilenă și acetat de vinil (VA < 30%) Poliuretani şi poliesteri termoplastici SBR Cauciuc butadienstirenic Copolimeri pe bază de etilenă - acrilat de alchil, de ex.: EPDM Cauciuc etilenpropilen-dienic EEA Etilenă - acrilat de etil EBA Etilenă - acrilat de butil PP Polipropilenă IIR Cauciuc butilic PA Poliamidă CR Cauciuc policloroprenic ETFE Copolimer etilentetrafluoretilenic EVA Copolimer pe bază de etilenă și acetat de vinil (VA > 30%)x FEP Copolimer tetrafluoretilen - hexafluorpropilenic CSM Polietilenă clorsulfonată CM Polietilenă clorurată VMQ Cauciuc siliconic ECO Cauciuc epiclorhidrinic NBR Cauciuc nitril-butadienic

169 SIMBOLIZAREA CABLURILOR ŞI CONDUCTOARELOR SIMBOLIZAREA ARMONIZATĂ A CONDUCTOARELOR Tip simbolizare şi tensiune nominală Structură conductor Grup 1 Grup 2 Grup 3 Tip simbolizare - Simbolizare armonizată H Simbolizare natională A Tensiune nominală U0 / U 100 / 100 V / 300 V / 500 V / 750 V 07 Material izolaţie conductor PVC Standard până la + 70 C PVC rezistent la căldură, până la + 90 C PVC rezistent la frig, până la - 25 C PVC reticular Cauciuc natutal şi / sau sintetic, rezistent până la + 60 C Cauciuc Etilen-Propilen, rezistent până la + 90 C Cauciuc sintetic (EVA), rezistent până la C Cauciuc siliconic, rezistent la căldură până la C Compus reticular fără halogen Compus termolpast fără halogen Material manta PVC Standard până la + 70 C PVC rezistent la căldură, până la + 90 C PVC rezistent la frig, până la - 25 C PVC reticular PVC rezistent la ulei Poliuretan Cauciuc natutal şi / sau sintetic, rezistent până la + 60 C Cauciuc cloroprenic, rezistent până la + 60 C Mixtură specială din cauciuc cloroprenic Cauciuc sintetic (EVA), rezistent până la C Armătură din fibră de sticlă Armătură din fibră textilă Armătură din fibră textilă ignifugă Structuri speciale Cordon plat, cu conductoare separabile Cordon plat, cu conductoare inseparabile Cordon plat conform HD359, cu 3 sau mai multe conductoare Cordon extrudat în două straturi pentru lanţuri luminoase Cordon spiralat Element susţinere (textil sau metal) Miez central (nu de susţinere) Tresă cupru peste conductoare torsadate Tip conductor Monofilar -U Multifilar -R Liţat, pozare pe trasee fixe -K Liţat fin, pozare pe trasee mobile -F Liţat foarte fin, pozare pe trasee mobile -H Tresă plată -Y Liţat fin, ptentru cordon de sudură -D Liţat foarte fin, ptentru cordon de sudură -E V V2 V3 V4 R B G S Z Z1 V V2 V3 V4 V5 Q R N N2 G J T T2 H H2 H6 H7 H8 D3 D5 C4 159 Număr şi secţiune conductor Număr conductoare... Conductor protecţie (PE) Fără conductor protecţie (PE) X Cu conductor ptotecţie (PE) galben/verde G Secţine conductor în mm2... Exemple de interpretare simbolizare conductoare: H07V-U 1,5 negru Conductor cu Un 450/750V, izolaţie PVC, conductor monofilar de 1,5 mm 2, negru H07RN-F 3 G 2,5 Cordon cu Un 450/750V, izolaţie cauciuc, manta cauciuc cloroprenic, conductoare liţate fin, 3 conductoare de 2,5mm 2, cu conductor PE galben/verde H03VV-F 2 x 0,75 Cordon cu Un 300/300V, izolaţie şi manta din PVC, conductoare liţate fin, 2 conductoare de 0,75mm 2, fără conductor PE galben/verde

170 SIMBOLIZAREA CABLURILOR ŞI CONDUCTOARELOR 160 SIMBOLIZAREA CABLURILOR DE FORŢĂ ELEMENT CONSTRUCŢIE PRESCURTARE VDE ÖVE OBSERVAŢII Tip standardizat N - Adaptat la standard naţional (N) E- E... Cablu de energie Material conductor - Cupru - - Nesimbolizat - Aluminiu A A Izolaţie - Hârtie impregnată - P - Clorură de polivinil (PVC) Y Y - Polietilenă (PE) 2Y 2Y - Polietilenă reticulată (VPE) 2X 2X - Copolimeri etilenici reticulaţi (ignifug, fără halogen) HX - Conductor concentric din cupru - Bandaj cupru C C - Conductoare de cupru CW - Ecran din cupru - Ecran comun, la cabluri cu una sau mai multe vene S C - Ecran individual a venelor de cablu SE CE - Protecţie longitudinală contra pătrunderii apei S(F) CJ Cabluri VPE-MS/HS Ecran individual venă cablu, din hârtie metalizată H H Manta din plumb - Manta comună, la cabluri cu una sau mai multe vene K M - Manta individuală anticorozivă, la cabluri cu trei vene EK ME Manta stratificată - Manta stratificată din bandă aluminiu şi PE, cu protecţie longitudinală şi transversală contra pătrunderii apei (FL)2Y JA2Y Manta din material plastic şi folie internă - Manta din PVC sau inveliş de protecţie din PVC extrudat Y Y - Manta din PVC (cu perete întărit) YV Y3V Diferite grosimi ale mantalei - Manta din PE 2Y 2Y - Manta din PE (cu perete întărit) 2YV 2Y3V Diferite grosimi ale mantalei - FRNC HX NG Polimeri reticulaţi - FRNC H NY Polimeri nereticulaţi Armătură - Bandă oţel B B - Sârmă oţel cu secţiune aplatizată F F - Sârmă oţel cu secţiune circulară R R - Strat sârmă oţel şi bandă oţel înfăşurate în sens opus G G - Sârmă cu secţiune circulată - Aldrey R(AY) R(AY) Inveliş exterior de protecţie - Fibră iută A U - Alte materiale: vezi materiale invelişuri interioare Variante constructive - Cu conductor galben/verde -J -J Cu conductor protecţie (PE) - Cu conductor galben/verde, fără conductor albastru: galben/verde, negru, negru, maro -JN Cu conductor protecţie (PE) - Fără conductor galben/verde -O -O Fără conductor protecţie (PE) - Conductoare numerotate, cu un conductor galben/verde -JZ -JZ Cu conductor protecţie (PE) - Conductoare numerotate, fără conductor galben/verde -OZ -OZ Fără conductor protecţie (PE) Structură şi secţiune conductor - monofilar, circular RE RE - multifilar, circular RM RM Compactat sau necompactat - liţat F F - monofilar, sectorial SE SE - multifilar, sectorial SM SM Cablurile sunt simbolizate cu : - Simbol de tip constructiv - Număr conductoare şi secţiune in mm2 - Simbolizare formă şi structură conductor - Dacă este cazul, secţiunea nominală a ecranului sau a conductorului concentric în mm2 - Tensiunea nominală în KV Nu se indică : - Conductorul de Cupru - Izolaţia din hârtie impregnată - Stratul conductor interior sau exterior la cablurile cu izolaţie de material plastic - Masa de umplutură comună pentru poli - Matreial umplutură - Invelişuri de protecţie interne din fibră de iută

171 SIMBOLIZAREA CABLURILOR ŞI CONDUCTOARELOR SIMBOLIZAREA CABLURILOR DE TELECOMUNICAŢII ELEMENT DE CONSTRUCŢIE VDE ÖVE Tip cablu - Cablu de telecomunicaţii - F - Cablu de exterior A - - Cablu de exterior cu protecţie la lovitură de trăsnet AB - - Cablu de mină G - - Cablu de instalaţii J - - Cablu de semnalizare S - Conductor stanat - v Izolaţie - Clorură de polivinil (PVC) Y Y - Polietilenă (PE) 2Y 2Y - Polietilenă reticulată O2Y - Element conductor - Perechi torsadate P - - Perechi torsadate şi cu ecranare electrostatică individuală P(ST) - - Perechi în folie metalică PiMF - - Perechi coaxiale KxP - - Perechi tosadate Dieselhorst-Martin DM - - Cablu fantom, în cvarte St - - Cablu sector, în cvarte STI - - Cablu abonat, in cvarte STIII - - Torsadat longitudinal Lg - - Torsadat în grup Bd - Armătură şi ecranare - Ecran din bandă de cupru pe manta interioară din PE K - - Ecran din bandă de cupru - C - Ecran din folie aluminiu caşerată cu material plastic St A - Conductor împământare - E Manta şi înveliş protecţie - Manta din plumb M - - Manta din plumb, cu adtiv de rigidizare Mz - - Manta sau înveliş de protecţie din PVC Y Y - Înveliş de protecţie din PVC armat Yv Y3V - Manta sau înveliş de protecţie din PE 2Y 2Y - Înveliş de protecţie din PE armat 2Yv 2Y3V - Manta în straturi (L)2Y A2Y - Manta din bandă aluminiu şi PE, cu protecţie contra pătrunderii longitudinale şi transversale a apei (FL)2Y JA2Y - Înveliş de protecţie din iută impregnată în masă vâscoasă c - - Cavităţile din miezul cablului umplute cu vazelină F J - Bandă de oţel - B - Conductor aplatizat - F - Conductor circular - R - Contraspirală - G Element de susţinere (autoportant) - T 161

172 IDENTIFICAREA VENELOR 162 CABLURI ŞI CORDOANE Codul armonizat de culori conform HD 308 S2 Cabluri cu 6 şi peste 6 vene: - execuţie J: 1 venă galben/verde, restul venelor negre, numerotate - execuţie O: vene negre numerotate Excepţii: a) 4 vene, cu conductor g/v, alternativă numai pt. aplicaţii speciale: galben/verde, albastru, maro, negru b) 3 vene, fără conductor g/v, alternativă numai pt. aplicaţii speciale: albastru, maro, negru Codul culorilor la cabluri de comandă cu nr. vene 6 (conform DIN VDE 293) Nr. venă Culoare Nr. venă Culoare Nr. venă Culoare Nr. venă Culoare Nr. venă Culoare Nr. venă Culoare 0 galben/verde 17 roz-alb 34 oranj-albastru 51 transp.-roşu 68 transp-alb-negru 85 bej-alb-maro 1 alb 18 oranj-alb 35 transp.-albastru 52 bej-roşu 69 bej-alb-negru 86 roşu-alb-gri 2 negru 19 transp.-alb 36 bej-albastru 53 roz-violet 70 3 albastru 20 bej-alb 37 gri-maro 54 oranj-violet violet-alb-gri 88 roz-alb-gri 4 maro 21 albastru-negru 38 roşu-maro 55 transp.-violet 72 gri-alb-albastru 89 oranj-alb-gri 5 gri 22 maro-negru 39 violet-maro 56 bej-violet 73 6 roşu 23 gri-negru 40 roz-maro 57 transp.-roz transp-alb-gri 91 bej-alb-gri 7 violet 24 roşu-negru 41 oranj-maro 58 bej-roz 75 roz-alb-albastru 92 albastru-alb-roşu 8 roz 25 violet-negru 42 transp.-maro 59 transp.-oranj 76 9 oranj 26 roz-negru 43 bej-maro 60 bej-oranj transparent 27 oranj-negru 44 roşu-gri maro-alb-roşu 94 violet-alb-roşu 78 bej-alb-albastru 95 roz-alb-roşu 11 bej 28 transp.-negru 45 violet-gri 62 maro-alb-negru 79 gri-alb-maro 96 oranj-alb-roşu 12 negru-alb 29 bej-negru 46 roz-gri 63 gri-alb-negru 80 roşu-alb-maro 97 maro-alb-violet 13 maro-alb 30 maro-albastru 47 oranj-gri 64 roşu-alb-negru 81 violet-alb-maro 98 oranj-alb-violet 14 gri-alb 31 gri-albastru 48 transp.-gri 65 violet-alb-negru 82 roz-alb-maro roşu-alb 32 roşu-albastru 49 bej-gri 66 roz-alb-negru 83 oranj-alb-maro violet-alb 33 roz-albastru 50 oranj-roşu 67 oranj-alb-negru 84 transp-alb-maro 101 maro-albalbastru maro-albalbastru roşu-albalbastru violet-albalbastru oranj-albalbastru transp-albalbastru albastru-albnegru maro-negrualbastru gri-negrualbastru roşu-negrualbastru Exemplu cablu cu vene colorate: YSLY-JB 12 x 1,5: galben/verde, alb, negru, albastru, maro, gri, roşu, violet, roz, oranj, transparent, bej YSLY-OB 12 x 1,5: alb, negru, albastru, maro, gri, roşu, violet, roz, oranj, transparent, bej, negru-alb

173 IDENTIFICAREA VENELOR CABLURI PT. ECHIPAMENTE ELECTRONICE Identificarea venelor din cablurile LiYY şi LiYCY, conform DIN 47100, respectiv norme fabricant 163 Cabluri netorsadate Identificarea venelor din cablurile JE-LiYCY şi JE-Y(ST)Y conform DIN Cabluri cu perechi torsadate Nr. venă Culoare venă Nr. venă Culoare venă Nr. pereche vena - a vena - b 1 alb 23 alb-roşu alb maro 2 maro 24 maro-roşu verde galben 3 verde 25 alb-negru gri roz 4 galben 26 maro-negru albastru roşu 5 gri 27 gri-verde negru violet 6 roz 28 galben-gri gri-roz roşu-albastru 7 albastru 29 roz-verde alb-verde maro-verde 8 roşu 30 galben-roz alb-galben galben-maro 9 negru 31 verde-albastru alb-gri gri-maro 10 violet 32 galben-albastru alb-roz roz-maro 11 gri-roz 33 verde-roşu alb-albastru maro-albastru 12 albastru-roşu 34 galben-roşu alb-roşu maro-roşu 13 alb-verde 35 verde-negru alb-negru maro-negru 14 maro-verde 36 galben-negru gri-verde galben-gri 15 alb-galben 37 gri-albastru roz-verde galben-roz 16 galben-maro 38 roz-albastru verde-albastru galben-albastru 17 alb-gri 38 gri-roşu verde-roşu galben-roşu 18 gri-maro 40 roz-roşu verde-negru galben-negru 19 alb-roz 41 gri-negru gri-albastru roz-albastru 20 roz-maro 42 roz-negru gri-roşu roz-roşu 21 alb-albastru 43 albastru-negru gri-negru roz-negru 22 maro-albastru 44 roşu-negru albastru-negru roşu-negru În cazul cablurilor cu număr mare de vene, culorile se repetă. Prima culoare este culoarea de bază, iar a doua culoare este aplicată inelar pentru identificare. Distanţa dintre inele este de cca 7 mm. Cu abatere de la această succesiune de culori este cablul cu 4 vene, care sunt răsuciţi şi au culorile alb-galben-maro-verde. Nr. pereche vena - a albastru gri verde alb vena - b roşu galben maro negru Venele sunt identificate prin culoarea de bază a izolaţiei, care se repetă la fiecare fascicol în aceeaşi succesiune. Identificare fascicole Varianta 1 "Bd Z" Fascicolele (de câte 4 perechi) sunt marcate prin cifre imprimate pe bandajul spiralat aferent fascicolului Identificare fascicole Varianta 2 "Bd Si" Marcajul inelar (grupe de inele) Nr. fascicul Culoare inel Grupă inel Bandaj 1 I 2 II 3 roz III - 4 IIII 5 I 6 II 7 oranj III - 8 IIII 9 I 10 II 11 violet III - 12 IIII 13 I 14 II 15 roz III albastru 16 IIII 17 I 18 II 19 oranj III roşu 20 IIII Fascicolele sunt numerotate dinspre interior spre exterior.

174 IDENTIFICAREA VENELOR 164 IDENTIFICAREA FIRELOR ÎN CABLURILE DE TELEFONIE CONFORM VDE J-Y(ST)Y J-YY Cabluri cu 2 perechi Identificare fire realizată prin inele Pereche nr.1: fir a - roşu, fir b - negru Trunchiul 1 fir a fără inele Pereche nr.2: fir a - alb, fir b - galben fir b Trunchiul 2 fir a La toate celelalte cabluri fir b fir a: din prima pereche a stratului - roşu, la restul perechilor - alb fir b: albastru, galben, maro, negru în continuă repetare Marcare dinspre exterior spre interior Fascicul compus din 5 cvarte cu următoarele culori de bază ale izolaţiei firelor Cvarta 1 - roşu Cvarta 2 - verde Cvarta 3 - gri Cvarta 4 - galben Cvarta 5 - alb Fiecare fascicul marcat cu bandaj spiralat de culoare roşie Torsadarea în straturi a cablului J-Y(ST)Y Repartizarea perechilor pe straturi Nr. perechi IDENTIFICAREA FIRELOR ÎN CABLURILE DE TELEFONIE CONFORM ÖVE F-vYAY, F-YAY Culoare fir b Perechea nr. Culoare fir a albastru galben verde maro negru 1 5 alb-albastru alb-galben alb-verde alb-maro alb-negru roşu-albastru roşu-galben roşu-verde roşu-maro * roşu-negru * începând cu perechea 51 se repetă succesiunea de culori.

175 INSTRUCŢIUNI DE POZARE A CABLURILOR DIRECTIVE PENTRU POZAREA LANŢURILOR PORT-CABLU Pozarea cablurilor ce intră în componenţa lanţurilor port-cablu trebuie făcută cu mare grijă. În principiu vor fi respectate următoarele: Pe cât posibil, cablurile se pozează liber, unul lângă altul. În cazul în care cabluri cu diametre diferite trebuiesc pozate unul lângă altul sau unul peste altul, se recomandă folosirea distanţoarelor de separare. 2. Cablurile cu diametru mai mic de 10 mm care nu pot fi ordonate cu ajutorul distanţoarelor de separare, se pozează împreună într-un tub de ghidaj flexibil pozat alături de restul cablurilor din lanţ. Secţiunea tubului de protecţie se alege simţitor mai mare decât suma secţiunilor cablurilor pozate în tub. 3. Cablurile trebuie să se poate mişca liber în supurtul distanţor. Pentru siguranţă trebuie să existe un spaţiu liber de 10% din diametrul conductorului. 4. Raza de curbură a coturilor se alege în aşa fel încât parcurgerea traseului să nu producă solicitări în cablu. Şi în cazul pozării în mai multe straturi, conductoarele aşezate unul sub altul trebuie să aibă pe linia de curbură un spaţiu liber corespunzător. 5. Cablurile de energie se vor poza netorsionate. Pentru aceasta, înainte de pozare, cablurile vor fi derulate de pe tamburi după care vor fi fidicate în lanţ, fără să prezinte bucle. 6. Repartizarea greutăţii în lanţ, pe cât posibil, trebuie să fie simetrică. Cablurile grele se pozează spre exterior, cele uşoare spre interior. 7. Toate cablurile trebuie descărcate de sarcină într-un punct de reazem şi în montant. Trebuie avut grijă ca presiunea pe mantaua exterioară să fie aplicată pe o suprafaţă mare. Prinderea cablului trebuie făcută cu mare grijă, astfel încât firele din interior să nu fie strivite, cu toate acestea să nu mai fie posibilă mişcarea cablului. 8. În principiu trebuie să se utilizeze numai cabluri cu flexibilitate de durată. Razele admisibile de îndoire se vor respecta necondiţionat. 9. La montarea lanţului prot-cablu se vor respecta, între altele, următoarele norme: DIN VDE 0100 şi DIN VDE 0113 INDICAŢII PENTRU TRANSPORTUL, DEPOZITAREA ŞI POZAREA CABLURILOR DE DATE Cablurile de date trebuie protejate contra deteriorărilor mecanice şi pătrunderii umidităţii. Aceste măsuri includ următoarele: 1. Atenţie mărită la transportul şi manipularea cablului (a se feri de şocuri). 2. Depozitarea adecvată. 3. Etanşarea capetelor de cablu prin capişoane. 4. Respectarea temperaturilor de depozitare şi de pozare. 5. Pregătirea şi verificarea traseului pe care umează să fie pozat cablul, aceasta însemnând debavurarea, netezirea, adaptarea razei de curbură, etc. 6. Utilizarea de unelte potrivite. 7. Respectarea razelor de curbură şi a forţelor de tragere admisibile (conform tabelului corespunzător). 8. Cablul se va trage/derula numai de pe bobine rotative (tangenţial), nicidecum peste flanşă (cap), pentru a evita deteriorările prin torsionare. 9. La cablurile aplatizate, îndoirea lor se va face după diametrul cel mai mic. Pentru respectarea cerinţelor EMV (EN 55022) este necesar ca ecranul să fie unit pe toată circumferinţa.

176 INSTRUCŢIUNI DE POZARE A CABLURILOR 166 RAZE DE CURBURĂ ADMISIBILE ALE CONDUCTOARELOR ARMONIZATE POZATE LA 20 C (+/-10 C) conform HD 516 S2: A1:2003 (DIN VDE ) Coductoare pozate pe trasee fixe (HD21 / HD22) Tensiune nominală până la 0,6/1 kv Diametru conductor mm D 8 8 < D < D 20 D > 20 aplicaţii uzuale 4D 5D 6D 6D curburi îngrijite 2D 3D 4D 4D Conductoare flexibile (HD21) Tensiune nominală până la 0,6/1 kv Diametru conductor mm D 8 8 < D < D 20 D > 20 Pozat pe traseu fix 3D 3D 4D 4D Traseu variabil 5D 5D 6D 6D La intrare in aparate şi scule portabile, fără solicitări mecanice ale conductorului 5D 5D 6D 6D solicitat mecanic 1 9D 9D 9D 10D formă de ghirlande, ca la poduri rulante 10D 10D 11D 12D cicluri repetate de înfăşurare - desfăşurare 1 7D 7D 8D 8D redirecţionate prin role 1 10D 10D 10D 10D 1) Vezi paragraf al HD corelate cu solicitările dinamice Conductoare flexibile (HD22) Tensiune nominală până la 0,6/1 kv Diametru conductor mm D 8 8 < D < D 20 D > 20 Pozat pe traseu fix 3D 3D 4D 4D Traseu variabil 4D 4D 5D 6D La intrare in aparate şi scule portabile, fără solicitări mecanice ale conductorului 4D 4D 5D 6D solicitat mecanic 1 6D 6D 6D 8D formă de ghirlande, ca la poduri rulante 6D 6D 6D 8D cicluri repetate de înfăşurare - desfăşurare 1 6D 6D 6D 8D redirecţionate prin role 1 6D 8D 8D 8D 1) Vezi paragraf al HD corelate cu solicitările dinamice

177 INSTRUCŢIUNI DE POZARE A CABLURILOR RAZE DE CURBURĂ ADMISIBILE ALE CONDUCTOARELOR NEARMONIZATE POZATE LA 20 C (+/-10 C) (DIN VDE ) 167 Tip conductor Tensiune nominală până la 0,6/1 kv Tensiune nominală peste la 0,6/1 kv Diametru exterior cablu, sau grosime cablu plat (mm) Cabluri şi conductoare pentru instalaţii fixe D < D 25 D > 25 pozat pe traseu fix 4D 4D 4D 6D în timpul pozării 1D 2D 3D 4D Tip conductor Tensiune nominală până la 0,6/1 kv Tensiune nominală peste la 0,6/1 kv Diametru exterior cablu, sau grosime cablu plat (mm) Cabluri şi conductoare flexibile D 8 8 < D < D 20 D > 20 Pozat pe traseu fix 3D 3D 4D 4D 6D În mişcare 3D 4D 5D 5D 10D La intrare în aparat, utilaj 3D 4D 5D 5D 10D Încovoieri forţate 1), cum ar fi: Regim înfăşurare - desfăşurare 5D 5D 5D 6D 12D Regim cărucior cablu 3D 4D 5D 5D 10D Regim lanţ port-cablu 4D 4D 5D 5D 10D Redirecţionate prin role 7,5D 7,5D 7,5D 7,5D 15D 1) Posibilitatea utilizării in aceste aplicaţii este asigurată de caracteristicile constructive speciale ale conductoarelor RAZE DE CURBURĂ ADMISIBILE ALE CABLURILOR DE ENERGIE conform HD 603 S1:1994/A2:2003 şi HD 620 S1:1996 şi HD 621 S1:1996 Cabluri cu izolaţie din masă plastică Cabluri cu izolaţie din hârtie şi manta din plumb Multifilar Monofilar Multifilar Monofilar 1 kv > 1 kv 1 kv > 1 kv 12D 15D 15D 15D 15D 25D D = Diametrul exterior al cablului RAZE DE CURBURĂ ADMISIBILE ALE CABLURILOR DE TELEFONIE Tip cablu Valoare minimă rază de curbură (mm) Cablu pt instalaţii de telecomunicaţii (de ex. FvYAY, FYAY, J-Y(ST)Y etc.) 7,5D Cablu telecomunicaţii pozabil în pământ (de ex. F-2YA2Y, A-2YF(L)2Y, etc.) 10D

178 INSTRUCŢIUNI DE POZARE A CABLURILOR 168 TEMPERATURI ADMISIBILE DE POZARE Temperaturile minime de pozare ale cablurilor de energie sunt următoarele: - Cabluri cu izolaţie din hârtie + 5 C - Cabluri cu izolaţie material plastic, manta din PVC + 5 C - Cabluri cu izolaţie din polietilenă reticulată (VPE) şi manta din polietilenă (PE) - 20 C Când se impune pozare la temperaturi exterioare scăzute, cablurile trebuiesc preîncălzite. Aceasta se poate realiza prin depozitarea cablului (câteva zile) în spaţiu încălzit (cca. 20 C), sau cu aeroterme speciale. FORŢE DE TRACŢIUNE ADMISIBILE LA POZAREA CABLURILOR În cazul pozării mecanizate a cablurilor de energie trebuie respectate în mod deosebit forţele de tracţiune amisibile: Metodă de tragere Tip cablu Forţă de tracţiune Cu cap de tragere pe conductor toate cablurile F = A. 50 N/mm 2 (Cabluri cu conductoare din cupru) F = A. 30 N/mm 2 (Cabluri cu conductoare din aluminiu) Cu ciorap de tragere toate cablurile armate cu sârmă (de ex.: NYFGY, NAYFGY etc.) F = K x D 2 (K=9 N/mm 2 ) cabluri cu manta metalică, fără armătură rezistentă la tracţiune, de exemplu: NKBA, NYKY, NAKLEY, etc F = K x D 2 Cablu cu o singură manta K=3 N/mm 2 NEKEBA, NAEKEBA, etc. Cablu cu o trei mantale K=1 N/mm 2 Calblu material plastic fără manta metalică, cablu material plastic nearmat (de ex. NYY, NYSY, NYSEY, NYCWY, NA2XS2Y, etc.) F = A x 50 N/mm 2 (conductor Cupru) F = A x 30 N/mm 2 (conductor Aluminiu) În cazul pozării simultane a trei cabluri monofazate cu ciorap de tragere comun sunt valabile aceleaşi solicitări maxime la tracţiune ca şi cablul monofazat, la care pentru calcularea forţelor de tragere admisibile la un cablu din trei conductoare monopolare torsadate se pot lua ca bază 3 conductoare monopolare, iar pentru un cablu de trei conductoare monopolare netorsadate se iau ca bază două conductoare monopolare. A = Secţiune totală a conductoarelor în mm2 (fără ecran şi conductor de protecţie concentric) D = Diametru exterior cablu în mm

179 STRUCTURA FIRmEI AUSTRIA SEDIU CENTRAL SChRACK TEChNIK GmBh Seybelgasse 13, 1230 Wien TEL +43(0)1/ FAX +43(0)1/ FILIALE DIN ROmÂNIA BIROURI ŞI DEpOzITUL CENTRAL DIN BUCUREŞTI B-dul Iuliu Maniu nr , sect.6 RO Bucureşti TEL FAX BIROURI ŞI DEpOzITUL DIN SIBIU Str. Alexandru Vlahuţă, nr.13 RO Sibiu TEL FAX FILIALA BACĂU FAX Mob BIROURI ŞI DEpOzITUL DIN ORADEA Str. Simion Barnuţiu nr. 15 RO Oradea TEL FAX BIROURI ŞI DEpOzITUL DIN TImIŞOARA Str. Closca, nr. 76 RO Timişoara TEL FAX FILIALE SChRACK EUROpA BELGIA SCHRACK TECHNIK B.V.B.A Taalfapostelenstraat 14 BE-9051 St-Denijs-Westrem TEL +32 9/ FAX +32 9/ CROATIA SCHRACK TECHNIK D.O.O. Zavrtnica 17 HR Zagreb TEL / FAX / SLOVENIA SCHRACK TECHNIK D.O.O. Pamece 175 SLO-2380 Slovenj Gradec TEL +38 6/ FAX +38 6/ BOSNIA-hERzEGOVINA SCHRACK TECHNIK BH D.O.O PUT ZA ALUMINIJSKI KOMBINAT BB BH MOSTAR TEL +387 / FAX +387 / mostar@schrack.ba BULGARIA SCHRACK TECHNIK LTD 162 PROF. TSVETAN LAZAROV BLVD SOFIA TEL FAX sofia@schrack.bg CEhIA SCHRACK TECHNIK SPOL. SR.O. Dolnomecholupska 2 CZ Praha 10 Hostivar TEL +42(0)2/ FAX +42(0)2/ praha@schrack.cz polonia SCHRACK TECHNIK POLSKA SP.Z.O.O. ul. Stanieicka 5 PL Warszaa TEL / FAX / se@schrack.pl SERBIA SCHRACK TECHNIK D.O.O. Kumodraska 260 RS Belgrad TEL +38 1/ FAX +38 1/ office@schrack.co.yu SLOVACIA SCHRACK TECHNIK SPOL. SR.O. Langsfeldova 2 SK Martin TEL +42 1/ FAX +42 1/ martin@schrack.sk UNGARIA SCHRACK TECHNIK KFT. Vidor u. 5 H-1172 Budapest TEL +36 1/ FAX +36 1/ schrack@schrack.hu K-CABLU-RO11.schrack.ro
