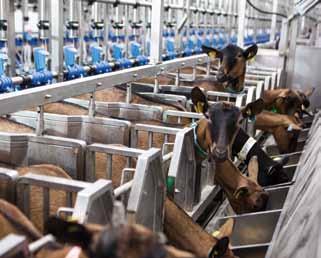

1

2 Όραμά μας, η δική σας επιτυχία! Στόχος μας στη Milkplan είναι να καλύπτουμε κάθε εξειδικευμένη ανάγκη του σύγχρονου γαλακτοπαραγωγού και τυροκόμου και να μπορούμε να υποστηρίζουμε την προσπάθειά του σε κάθε επίπεδο, από τη διευκόλυνση της καθημερινής του εργασίας μέχρι την ενίσχυση του ρυθμού ανάπτυξης της μονάδας του. Με πολυετή εμπειρία, προηγμένη βιομηχανική τεχνογνωσία και πλήρως πιστοποιημένη παραγωγική διαδικασία, στη Milkplan δημιουργούμε προϊόντα υψηλής ποιότητας και μέγιστης λειτουργικότητας προσαρμοσμένα σε εξειδικευμένες ανάγκες απαντώντας στις απαιτήσεις κάθε ειδικού έργου. 25 χρόνια επιτυχημένης πορείας Παρουσία σε 75 χώρες 85% εξαγωγική δραστηριότητα ποιότητα - καινοτομία - συνέπεια - ευελιξία Βρείτε μας

3 «Ανακαλύψτε τα προϊόντα μας και επωφεληθείτε της λειτουργικότητας και της άριστης ποιότητας που εγγυάται το όνομα Milkplan.»

4 Περιεχόμενα Σελ ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ Σελ. 40 Αρμεκτικά Συ Σελ. 8 ΑΝΟΙΚΤΟΥ ΤΥΠΟΥ Κτηνοτροφικ MP Vertitank Σελ. 14 Σελ Σελ. 26 Σελ. 27 Σελ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ MP Powertank ΔΕΞΑΜΕΝΕΣ ΜΕΤΑΦΟΡΑΣ ΓΑΛΑΚΤΟΣ MP Milk Transfer MP Cool Milk Transfer ΟΙΚΟΓΕΝΕΙΑΚΟ ΤΥΡΟΚΟΜΕΙΟ Σελ Σελ. 46 Σελ. 49 Σελ. 53 Σελ. 57 Σελ. 61 Σελ. 64 Σελ. 68 Σελ. 69 ΑΙΓΟΠΡΟΒΑΤΑ ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ & ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron F4A MP Armektron 2to1 Pulse & Wash Ηλεκτρονική Διαχείριση Κοπαδιού MP Armektron S4S MP Armektron F4S MP Armektron Easy-Set-Up MP Armektron Mobile Σελ. 33 ΜP Home Cheese Pro Σελ. 70 ΦΟΡΗΤΑ ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ Σελ ΛΥΣΕΙΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΜΕΙΩΣΗΣ ΚΟΣΤΟΥΣ Σελ. 72 MP S&G Milking Trolley ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Σελ. 38 Σελ. 39 Ανάκτηση Θερμότηας - MP EcoHeat Πλακοειδής Εναλλάκτης Θερμότητας Σελ. 74 Σελ. 75 Σελ. 76 Ταινίες τροφής Μηχανές απογαλακτισμού Ποτίστρες Σελ. 77 Ταΐστρες Σελ. 77 Βούρτσες

5 στήματα & ός Εξοπλισμός Σελ ΑΓΕΛΑΔΕΣ Σελ. 105 Σελ. 106 Σελ. 107 Σελ. 108 Σελ. 109 Στρώματα Αγελάδων Εγκλωβισμοί Αγελάδων Ανεμιστήρες Eνσιροδιανομέας τροφής Σπιτάκια μοσχαριών ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ & ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Σελ ΠΑΣΤΕΡΙΩΤΗΣ ΣΙΤΙΣΗΣ ΜΟΣΧΑΡΙΩΝ Σελ. 112 MP MilkCab Pasteurizer Σελ. 80 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ Σελ. 83 Σελ. 85 Σελ. 86 Σελ. 89 Σελ. 93 MP Cow Armekton Superb MP Cow Armekton Dynamic Εξοπλισμός MP Cow Armektron MP Armektron 2to1 Pulse & Wash Ηλεκτρονική Διαχείριση Κοπαδιού Σελ Σελ. 118 ΧΗΜΙΚΟΣ ΑΝΑΛΥΤΗΣ ΓΑΛΑΚΤΟΣ Lactoscan Σελ. 96 ΦΟΡΗΤΑ ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Cow Milking Trolley Σελ ΕΞΑΡΤΗΜΑΤΑ & ΑΝΑΛΩΣΙΜΑ Σελ. 98 Σελ. 100 Σελ. 101 Σελ. 102 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ποτίστρες Ξύστρες καθαρισμού Βούρτσες Σελ. 122 Σελ. 124 Σελ. 125 Σελ. 125 Υγιεινή Μαστού Ανιχνευτές Μαστίτιδας Χαλιά Απολύμανσης Εξαρτήματα & Αναλώσιμα Σελ. 103 Θέσεις Ανάπαυσης για Αρμεκτικά συστήματα & Σελ. 104 Tάπητες επίστρωσης δαπέδου Δεξαμενές Ψύξης Γάλακτος

6

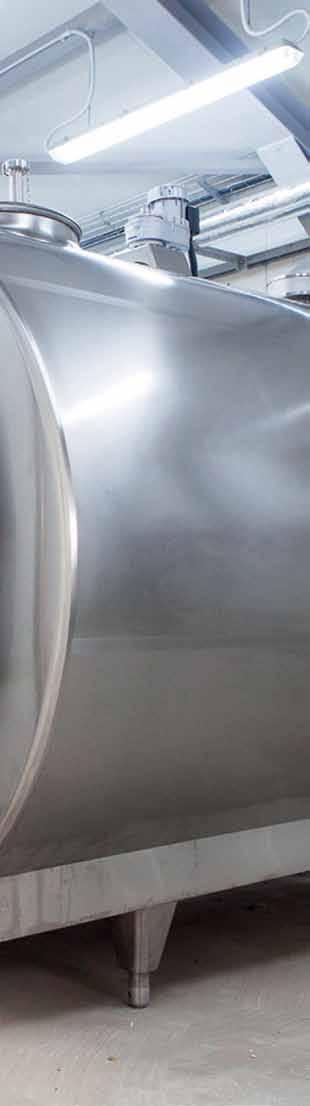

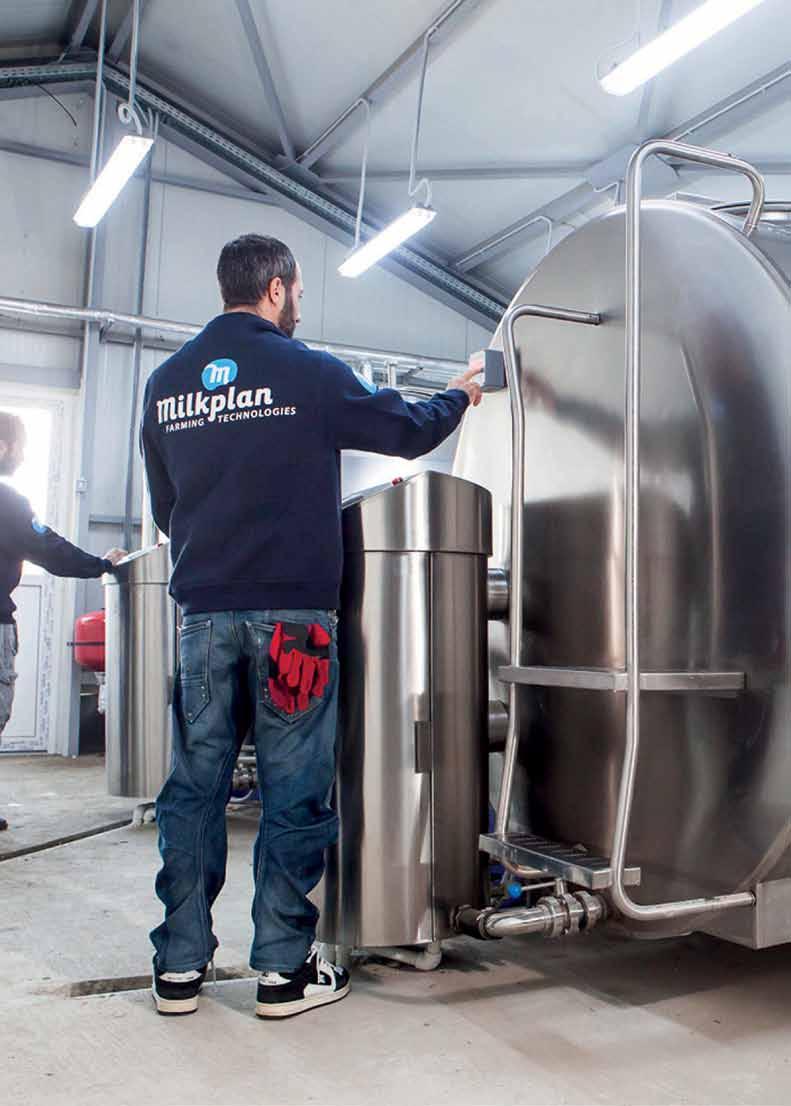

7 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ Το γάλα είναι ένα ευπαθές προϊόν που χρειάζεται συγκεκριμένες συνθήκες περιβάλλοντος για να διατηρήσει την ποιότητά του. H σωστή δεξαμενή ψύξης γάλακτος είναι ο μόνος αξιόπιστος τρόπος διαφύλαξης του κεφαλαίου της γαλακτοπαραγωγικής μονάδας. Αυτή είναι η δουλειά και η ευθύνη μας στη Milkplan. Γι αυτό και τα προϊόντα μας διακρίνονται σε παγκόσμιο επίπεδο. Δεξαμενές ψύξης γάλακτος ανοιχτού τύπου MP Vertitank Δεξαμενές ψύξης γάλακτος κλειστού τύπου MP Powertank

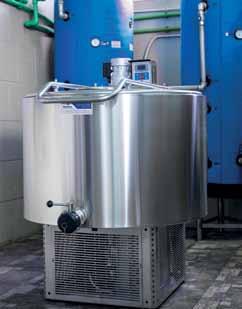

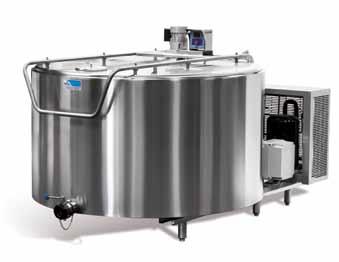

8 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΑΝΟΙΚΤΟΥ ΤΥΠΟΥ MP Vertitank (MPV lt) H σειρά MP Vertitank διαθέτει δεξαμενές σε 13 διαφορετικές χωρητικότητες, καλύπτοντας όλο το εύρος από 50lt έως 2500lt, που εξυπηρετούν τις ανάγκες όλων των γαλακτοπαραγωγικών μονάδων & τυροκομείων. Kοινά χαρακτηριστικά όλης της σειράς ΜP Vertitank είναι η γρήγορη και σταθερή ψύξη και η μέγιστη εξοικονόμηση ενέργειας. Tηρούν απόλυτα τις προδιαγραφές που ορίζουν οι κανονισμοί και οι οδηγίες της Ευρωπαϊκής Ένωσης και της Αμερικής και έχουν αποδείξει την αξία τους σε χιλιάδες κτηνοτροφικές και γαλακτοπαραγωγικές μονάδες σε πάνω από 75 χώρες. Tεχνολογία Μilkplan! Eγγύηση για τον γαλακτοπαραγωγό! Όλες οι δεξαμενές μας κατασκευάζονται από υλικά κατάλληλα για τρόφιμα και ακολουθούν τα ευρωπαϊκά και αμερικάνικα πρότυπα ISO5708 / EN13732 / 3A. Έτσι η ψύξη γίνεται στο σωστό χρόνο για την αποφυγή ανάπτυξης βακτηρίων και αύξησης της οξύτητας (ph) του γάλακτος. Tο γάλα αναδεύεται από ηλεκτρομειωτήρα κατάλληλων στροφών ώστε να επιτυγχάνεται η σωστή ομογενοποίηση των λιπαρών και η ομοιόμορφη ψύξη σε όλο τον όγκο του γάλακτος χωρίς να προκαλείται αφρισμός. Ο προσεγμένος σχεδιασμός των δεξαμενών εξασφαλίζει και άλλα ωφέλιμα πλεονεκτήματα για την γαλακτοπαραγωγική μονάδα όπως εξοικονόμηση χώρου, απλότητα στη λειτουργία και ευκολία στη μετακίνηση, την εγκατάσταση, την επισκευή και τη συντήρηση. Οι μηχανισμοί ψύξης και οι χωρητικότητές τους έχουν μελετηθεί για να καλύπτουν τις ανάγκες κτηνοτροφικών μονάδων αιγοπροβάτων και μικρών αγελαδοτροφικών μονάδων. Έχουν αποδείξει την αξία τους σε χιλιάδες κτηνοτροφικές και γαλακτοπαραγωγικές μονάδες σε πάνω από 75 χώρες. 8

9 9 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΑΝΟΙΚΤΟΥ ΤΥΠΟΥ

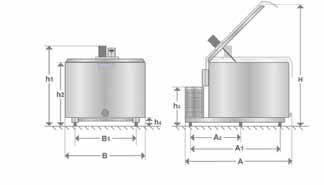

10 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΑΝΟΙΚΤΟΥ ΤΥΠΟΥ MP Vertitank MPV 50lt MPV 100lt MPV 300lt MPV 500lt MPV 1000lt Σύγχρονη τεχνολογία laser Ο εξατμιστής κάθε παγολεκάνης, η καρδιά του συστήματος ψύξης, έχει συγκολληθεί με την πιο σύγχρονη τεχνολογία laser. H τοποθέτηση του εξατμιστή στον κάδο, ο σχεδιασμός, η κατάλληλη επιλογή των υλικών και η ρομβοειδής διάταξη των συγκολλήσεων (diamond weld pattern) εξασφαλίζουν άμεση απαγωγή της θερμότητας του γάλακτος με ταυτόχρονη αποφυγή δημιουργίας πάγου σε μικρές ποσότητες γάλακτος, ελαχιστοποίηση των απωλειών ενέργειας και μηδενικά ποσοστά διαρροών ψυκτικού υγρού. H διαφορά στη λεπτομέρεια Πίσω από την απλότητα χρήσης των δεξαμενών ψύξης κρύβονται δεκάδες μικρές κατασκευαστικές λεπτομέρειες όπως ο ακριβής υπολογισμός της ψυκτικής μονάδας, ο σχεδιασμός των κλίσεων, η επιλογή της βέλτιστης διάταξης ανάδευσης, η εργονομία των θυρίδων, ο έλεγχος της πλύσης και το εύκολο αλφάδιασμα. Στη Milkplan δίνουμε ιδιαίτερη έμφαση στις λεπτομέρειες. Με προηγμένη τεχνογνωσία και εξειδικευμένη κατάρτιση δημιουργούμε παγολεκάνες που λειτουργούν αδιάκοπα και αξιόπιστα σε κτηνοτροφικές και γαλακτοπαραγωγικές μονάδες σε όλο τον κόσμο. 10

11 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 50lt - 300lt Οι δεξαμενές από 50lt ως 300lt είναι κατάλληλες κυρίως για κτηνοτροφικές μονάδες αιγοπροβάτων και εξυπηρετούν τη συλλογή γάλακτος 2 ή 4 αρμεγμάτων. Τύπος Δεξαμενής A A1 A2 B B1 B2 H h1 h2 h3 MPV MPV MPV MPV lt lt Οι δεξαμενές από 400lt ως 2500lt εξυπηρετούν μικρά αρμεκτήρια αγελάδων και μεγάλα αρμεκτήρια αιγοπροβάτων. Τύπος Δεξαμενής A A1 A2 B B1 H h1 h2 h3 h4 MPV MPV MPV MPV MPV MPV MPV MPV MPV Tα παραπάνω τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προειδοποίηση στα πλαίσια της συνεχούς βελτίωσης των προϊόντων μας. Αφορούν μοντέλα 2ΒII κατά ΕN13732:

12 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΑΝΟΙΚΤΟΥ ΤΥΠΟΥ ΚΟΡΥΦΑΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ Ψυκτική μονάδα Ο προσεκτικός υπολογισμός της ψυκτικής ισχύος της κάθε δεξαμενής επιτρέπει την ψύξη του γάλακτος στον σωστό χρόνο και σύμφωνα με τις ανάγκες του παραγωγού. Tα μοντέλα της σειράς MP Vertitank είναι διαθέσιμα σε εκδόσεις 2 ή 4 αρμεγμάτων, κανονικών ή υψηλών θερμοκρασιών περιβάλλοντος (tropical και supertropical) και είναι διαθέσιμα με ευρωπαΐκής ή αμερικανικής κατασκευής συμπιεστές των εταιριών Tecumseh, Maneurop, Copeland ή Embraco ανάλογα με τις απαιτήσεις. Όλες οι ψυκτικές μονάδες χρησιμοποιούν φρέον R404A φιλικό προς το περιβάλλον, ενώ για την καλύτερη απόδοση και προστασία είναι εφοδιασμένες με ηλεκτρομαγνητική βαλβίδα και ξεχωριστούς πιεσοστάτες υψηλής και χαμηλής πίεσης, πιεσοστάτη ελέγχου δεύτερου ανεμιστήρα και αντεπίστροφες βαλβίδες. Θερμομόνωση H μόνωση της δεξαμενής με αφρό πολυουρεθάνης δύο συστατικών, φιλικό προς το περιβάλλον, επιτρέπει την διατήρηση του γάλακτος στην επιθυμητή θερμοκρασία εξασφαλίζοντας την ελάχιστη δυνατή κατανάλωση ενέργειας. Tο πάχος της μόνωσης είναι 45mm περιμετρικά και περίπου 90mm στην κάτω πλευρά της δεξαμενής. Μεζούρα Για τον έλεγχο της στάθμης του γάλακτος και τον υπολογισμό της ποσότητάς του, όλα τα μοντέλα της σειράς MP Vertitank είναι εφοδιασμένα με ανοξείδωτη μεζούρα μέτρησης και πίνακα μετατροπής σε λίτρα ή γαλόνια. Εξατμιστής Οι δεξαμενές διαθέτουν εξατμιστή απευθείας εκτόνωσης συγκολλημένο με την πιο σύγχρονη τεχνολογία laser και πυθμένα με κατάλληλη κλίση ώστε να εξασφαλίζεται η πλήρης εκκένωση σύμφωνα με τα διεθνή πρότυπα (ISO 5708). Εύκολος καθαρισμός Tο μοτέρ, ο ηλεκτρονικός πίνακας ελέγχου καθώς και η χειρολαβή ανύψωσης του καλύμματος της δεξαμενής (μοντέλα άνω των 100lt) είναι υπερυψωμένα, ώστε να επιτρέπουν τον πλήρη καθαρισμό του καλύμματος και να αποτρέπουν τη συσσώρευση βρωμιάς. Hλεκτρονικός πίνακας ελέγχου Ο ηλεκτρονικός πίνακας ελέγχου ψύξης και ανάδευσης του γάλακτος διαθέτει ευανάγνωστη οθόνη 3 ψηφίων και επιτρέπει την εύκολη λειτουργία της παγολεκάνης με το πάτημα ενός μόνο κουμπιού. Βασίζεται σε ηλεκτρονικό ελεγκτή της Dixell -κατάλληλο για συστήματα ψύξης γάλακτος- πλήρως ρυθμιζόμενων παραμέτρων και εξοπλισμένο με αισθητήριο θερμοκρασίας (NTC) στεγανότητας IP68 και αντοχής έως 110 ο C. Ο πίνακας είναι πιστοποιημένος για στεγανότητα κατά IP55 και τα ηλεκτρονικά κυκλώματα είναι προστατευμένα ενάντια στην εισαγωγή νερού ή υδρατμών. 12

13 Διάτρητο κάλυμμα ψυκτικής μονάδας Tο ανοξείδωτο διάτρητο κάλυμμα προστασίας αποτρέπει την είσοδο μικρών ζώων και σκουπιδιών στο χώρο της ψυκτικής μονάδας της δεξαμενής εξασφαλίζοντας απρόσκοπτη λειτουργία. H εύκολη αφαίρεσή του επιτρέπει την άμεση πρόσβαση στην ψυκτική μονάδα για εργασίες συντήρησης/ επισκευής. Αξίζει να αναφερθεί ότι για την διάτρητη περίκλειστη μεταλλική βάση παγολεκάνης η εταιρία έχει λάβει δίπλωμα ευρεσιτεχνίας (αρ ). Ελατήρια συγκράτησης Για την εύκολη ανύψωση και συγκράτηση του καπακιού της δεξαμενής στην ανοικτή θέση χρησιμοποιούνται ανοξείδωτα ελατήρια (1 έως 4 ανάλογα με το μοντέλο) τα οποία εξασφαλίζουν ταυτόχρονα υψηλή αντοχή στις καταπονήσεις από την καθημερινή χρήση (μοντέλα άνω των 200lt). Θυρίδα εισόδου γάλακτος Στο κάλυμμα των παγολεκανών υπάρχει μια οπή διαμέτρου Φ200mm (δύο στα μοντέλα 2000lt και 2500lt) που επιτρέπει την εύκολη επιθεώρηση του περιεχομένου καθώς και την πλήρωση της δεξαμενής. Kαλύπτεται από ανοξείδωτο καπάκι που συγκρατείται με μεντεσέ. Έξοδος γάλακτος Οι δεξαμενές ψύξης γάλακτος MP Vertitank διατίθενται με έξοδο γάλακτος τύπου DN50, SMS51 ή Triclamp και συνοδεύονται από ανοξείδωτη βάνα τύπου πεταλούδας. Σε περίπτωση τοποθέτησης της βάνας τύπου DN50, κάθε δεξαμενή εφοδιάζεται και με τάπα κατασκευασμένη από πλαστικό κατάλληλο για επαφή με τρόφιμα. Μοτέρ ανάδευσης Οι παγολεκάνες MP Vertitank είναι εφοδιασμένες με μοτέρ ανάδευσης της Γαλλικής εταιρείας Sirem, τα οποία περιστρέφονται στις 30 στροφές ανά λεπτό ώστε να αποτρέπεται ο αφρισμός του γάλακτος. Διαθέτουν ενσωματωμένο βαρυτικό διακόπτη που σταματάει αυτόματα την ανάδευση του γάλακτος όταν ανασηκώνεται το κάλυμμα της δεξαμενής. Καπάκι με μονοκόμματο αναδευτήρα Tο στιβαρό καπάκι χωρίς βίδες στην εσωτερική πλευρά και ο μονοκόμματος αναδευτήρας των δεξαμενών χωρίς ενώσεις, εξασφαλίζουν άψογη καθαριότητα και ελαχιστοποιούν τις πιθανότητες μόλυνσης του γάλακτος. Χείλος παγολεκάνης Tο χείλος των δεξαμενών είναι κατασκευασμένο σύμφωνα με το πρότυπο ISO 5708/ EN Pυθμιζόμενα πόδια στήριξης Όλα τα μοντέλα της σειράς MP Vertitank διαθέτουν ρυθμιζόμενα πόδια στήριξης, ώστε ακόμα και σε ανισόπεδα δάπεδα να επιτυγχάνεται η απόλυτη ευθυγράμμιση, απαραίτητη προϋπόθεση για τη σωστή ογκομέτρηση του γάλακτος. H Milkplan βρίσκεται σε διαρκή προσπάθεια βελτίωσης των προϊόντων της και διατηρεί το δικαίωμα μεταβολών όσον αφορά στα χαρακτηριστικά που αναφέρονται. 13

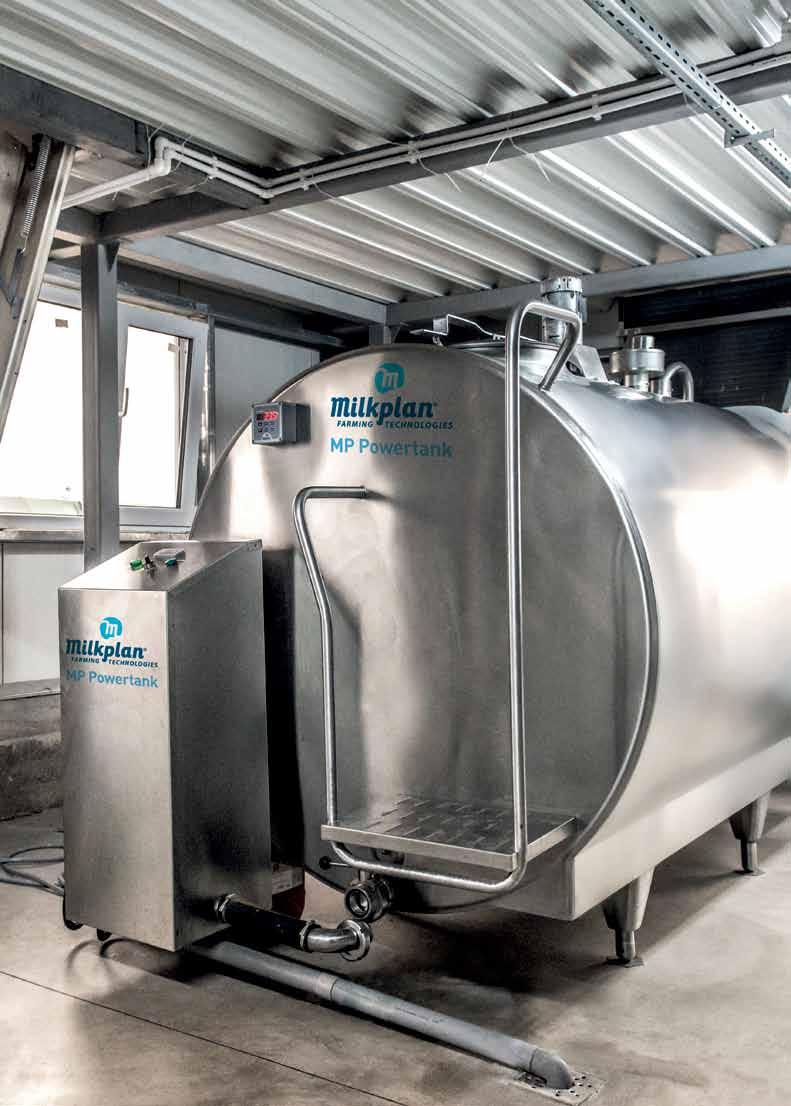

14 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ MP Powertank (MPP lt & MPPO lt) Η σειρά δεξαμενών ψύξης γάλακτος MP Powertank είναι η κορυφαία λύση ψύξης του γάλακτος για μεσαίες και μεγάλες κτηνοτροφικές και γαλακτοπαραγωγικές μονάδες. Πρόκειται για οριζόντιου τύπου ανοξείδωτες δεξαμενές με ανθρωποθυρίδες πρόσβασης και αυτοματοποιημένα συστήματα πλύσης και απολύμανσης μετά από κάθε άδειασμα. Οι δεξαμενές MP Powertank διατίθενται σε 16 χωρητικότητες, στρόγγυλου τύπου από 1000lt έως 14000lt και ελλειπτικού από 10000lt έως 20000lt. Όλα τα μοντέλα είναι κατασκευασμένα έτσι ώστε ακόμα και οι μικρές ποσότητες γάλακτος να αναδεύονται αποκλείοντας τον σχηματισμό πάγου. 14

15 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ 15

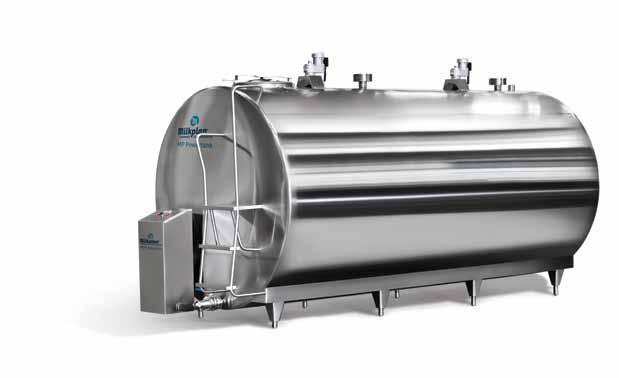

16 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ MP Powertank (MPP lt) MPP 3000lt Στρόγγυλη MPP 8000lt Στρόγγυλη 16

17 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1000lt lt Οι δεξαμενές ψύξης γάλακτος στρόγγυλου τύπου MPP διατίθενται σε 13 διαφορετικά μοντέλα χωρητικότητας από 1000lt έως lt με μια ή δυο ψυκτικές μονάδες ώστε να καλύπτουν τις ανάγκες 2-6 αρμεγμάτων. Τύπος Τύπος Δεξαμενής Δεξαμενής Πλήθος ποδιών А (mm) B (mm) C (mm) H (mm) F (mm) H1 (mm) L (mm) G (mm) Hf (mm) Hm (mm) HL (mm) MPP1000 MPP1500 MPP2000 MPP2500 MPP3000 MPP3500 MPP4000 MPP5000 MPP6000 MPP8000 MPP10000 MPP12000 MPP , , , / / / / / / / / / / / / / Το ακριβές ύψος διαφοροποιείται ανάλογα με την κλίση των δεξαμενών W: 380mm για MPP Standard, W: 560mm για MPP Control, D: 180mm χωρίς θερμοεκτονωτικές βαλβίδες και D: 500mm με θερμοεκτονωτικές βαλβίδες. Tα παραπάνω τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προειδοποίηση στα πλαίσια της συνεχούς βελτίωσης των προϊόντων μας. 17

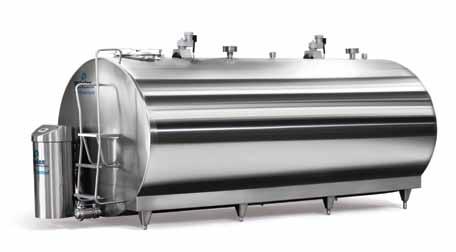

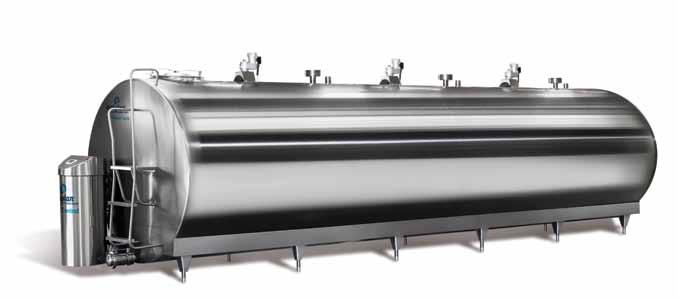

18 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ MP Powertank (MPPO lt) MPP Oval 12000lt Ελλειπτική MPP Oval 20000lt Ελλειπτική 18

19 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 10000lt lt Οι δεξαμενές ψύξης γάλακτος ελλειπτικού τύπου MPP Oval διατίθενται σε 6 διαφορετικά μοντέλα χωρητικότητας από lt έως lt και ενδείκνυνται για μεγάλα και πολύ μεγάλα αρμεκτήρια. Ανάλογα με τις ανάγκες, μπορούν να εφοδιαστούν με περισσότερα των δύο ψυκτικά συστήματα. Τύπος Δεξαμενής Τύπος Δεξαμενής MPPO MPPO MPPO MPPO MPPO MPPO Πλήθος Πλήθος ποδιών А ποδιών (mm) B (mm) C (mm) F (mm) 1533, H1 (mm) H2 (mm) L (mm) G (mm) Hf (mm) (mm) 235/ / / / / /435 Hm (mm) HL (mm) Οι δεξαμενές ελλειπτικού τύπου MPP Oval εξυπηρετούν μεγάλες γαλακτοπαραγωγικές μονάδες καθώς η μεγάλη επιφάνεια του εξατμιστή επιτρέπει την ταχύτερη ψύξη μεγάλων ποσοτήτων γάλακτος ενώ ταυτόχρονα τοποθετούνται εύκολα σε χώρους όπου υπάρχει περιορισμός στο ύψος. Το ακριβές ύψος διαφοροποιείται ανάλογα με την κλίση των δεξαμενών W: 380mm για MPP Standard, W: 560mm για MPP Control, D: 180mm χωρίς θερμοεκτονωτικές βαλβίδες και D: 500mm με θερμοεκτονωτικές βαλβίδες. Tα παραπάνω τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προειδοποίηση στα πλαίσια της συνεχούς βελτίωσης των προϊόντων μας. 19

20 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ ΚΟΡΥΦΑΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ Ψυκτική μονάδα Tα μοντέλα της σειράς είναι διαθέσιμα σε εκδόσεις 2, 4 ή 6 αρμεγμάτων και μπορούν να εφοδιαστούν με 1, 2 ή 4 ψυκτικές μονάδες που προσφέρουν ισχυρή ψύξη και αξιοπιστία. Στα μοντέλα μέχρι 5000lt υπάρχει η δυνατότητα τοποθέτησης της ψυκτικής μονάδας πάνω στην δεξαμενή. Διατίθενται με συμπιεστές Tecumseh, Maneurop ή Copeland. Για την προστασία και την καλύτερη απόδοσή τους έχουν τοποθετηθεί στο κύκλωμα: ηλεκτρομαγνητική βαλβίδα, ξεχωριστοί πιεσοστάτες για τον έλεγχο χαμηλής και υψηλής πίεσης του κυκλώματος ψύξης, πιεσοστάτης για τον έλεγχο λειτουργίας του δεύτερου ανεμιστήρα, φίλτρο, φιάλη συλλογής φρέον (receiver), βαλβίδα ασφαλείας στη φιάλη, θερμοεκτονωτική βαλβίδα κατάλληλης ισχύος, ξεχωριστοί θερμομαγνητικοί διακόπτες στο κύκλωμα ισχύος του κάθε συμπιεστή και επιτηρητής τάσης. Μόνωση Όλα τα μοντέλα είναι εξ ολοκλήρου κατασκευασμένα από ανοξείδωτο χάλυβα AISI 304 και διαθέτουν εξαιρετική θερμομόνωση με αφρό πολυουρεθάνης εξασφαλίζοντας ότι λίγα λεπτά λειτουργίας της ψυκτικής μηχανής αρκούν για να συντηρηθεί το προψυγμένο γάλα. Ανοξείδωτος εξωτερικός εξισωτής πίεσης Tο ανοξείδωτο φίλτρο των δεξαμενών αποτρέπει τον εγκλωβισμό αέρα στο εσωτερικό της δεξαμενής κατά την πλήρωση και διευκολύνει το άδειασμά της. Ανάλογα με το μέγεθος της δεξαμενής υπάρχουν ένα έως τρία φίλτρα τα οποία μπορούν να αφαιρεθούν πολύ εύκολα. Μεζούρα ογκομέτρησης Όλα τα μοντέλα MP Powertank συνοδεύονται από ανοξείδωτη μεζούρα ογκομέτρησης και πίνακα μετατροπής σε λίτρα για τον εύκολο υπολογισμό της ποσότητας του περιεχομένου γάλακτος. Αυτοκαθαριζόμενη βάνα Για την ευκολότερη χρήση του συστήματος πλύσης των δεξαμενών, υπάρχει η δυνατότητα τοποθέτησης βάνας αυτοκαθαριζόμενου τύπου. Σύστημα ηλεκτρονικής ογκομέτρησης Για τον αξιόπιστο έλεγχο της ποσότητας του γάλακτος στο εσωτερικό της δεξαμενής, μπορεί να τοποθετηθεί σύστημα ηλεκτρονικής ογκομέτρησης υψηλής ακρίβειας με τη χρήση αισθητήρα- φλοτέρ. Ο πίνακας του συστήματος διαθέτει μεγάλη ευανάγνωστη οθόνη 5 ψηφίων και δυνατότητα εμφάνισης της ποσότητας σε κιλά ή λίτρα. 20

21 Μοτέρ ανάδευσης Οι δεξαμενές ψύξης γάλακτος MP Powertank εξοπλίζονται με ισχυρό μοτέρ της γαλλικής εταιρείας Sirem, περιστρεφόμενο στις στροφές/λεπτό, τοποθετημένο σε υπερυψωμένη βάση για να εξασφαλίζεται ο εύκολος καθαρισμός. Για τη σωστότερη ανάδευση της ποσότητας του γάλακτος, οι δεξαμενές lt διαθέτουν δύο ή τρία μοτέρ. Aνθρωποθυρίδα H ανοξείδωτη ανθρωποθυρίδα των δεξαμενών προσφέρει υψηλό επίπεδο στεγανότητας χωρίς την χρήση φλάντζας. Έχει διάμετρο Φ400mm στα μοντέλα μέχρι 3000lt και Φ500mm στα μοντέλα άνω των 4000lt. Είναι πλήρως περιστρεφόμενη και ο έξυπνος σχεδιασμός της επιτρέπει την συγκράτηση στην ανοικτή θέση. Σκάλα Όλα τα μοντέλα άνω των 1500lt διαθέτουν ανοξείδωτη σκάλα με αντιολισθητικά σκαλοπάτια για την επίβλεψη του περιεχόμενου γάλακτος μέσω της ανθρωποθυρίδας στο πάνω μέρος της δεξαμενής. Είσοδος γάλακτος Οι παγολεκάνες MP Powertank διαθέτουν 1 ή 2 εισόδους γάλακτος διαμέτρου Φ76mm. Για την προστασία του περιεχομένου της δεξαμενής σφραγίζουν με ανοξείδωτο πώμα. Έξοδος γάλακτος Για την έξοδο του γάλακτος στα μοντέλα μέχρι και 6000lt χρησιμοποιείται ανοξείδωτη βάνα πεταλούδα τύπου DN50 ή SMS51. Στα μεγαλύτερα μοντέλα επιλέγεται η βάνα τύπου DN80 ή SMS76. Σε κάθε περίπτωση παρέχεται η δυνατότητα προσαρμογής σε ειδικές απαιτήσεις. Αισθητήριο θερμοκρασίας H θέση του αισθητηρίου θερμοκρασίας έχει επιλεχθεί προσεκτικά ώστε να αντικαθίσταται εύκολα σε περίπτωση βλάβης. Ανοξείδωτα ρυθμιζόμενα πόδια Οι δεξαμενές MP Powertank διαθέτουν 4 έως 12 πόδια στήριξης, ανάλογα με το μοντέλο, όλα ρυθμιζόμενα καθ ύψος για επίτευξη σωστής ευθυγράμμισης ακόμα και σε ανισόπεδα δάπεδα. H Milkplan βρίσκεται σε διαρκή προσπάθεια βελτίωσης των προϊόντων της και διατηρεί το δικαίωμα μεταβολών όσον αφορά στα χαρακτηριστικά που αναφέρονται. 21

22 ΔΕΞΑΜΕΝΕΣ ΨΥΞΗΣ ΓΑΛΑΚΤΟΣ ΚΛΕΙΣΤΟΥ ΤΥΠΟΥ ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΨΥΞΗΣ & ΠΛΥΣΗΣ MP Powertank Για τον έλεγχο των λειτουργιών ψύξης και πλύσης των δεξαμενών MP Powertank προσφέρονται δύο συστήματα: MP Powertank STANDARD Tο MPP Standard ελέγχει τις λειτουργίες ψύξης και ανάδευσης ενώ ταυτόχρονα προσφέρει πλήρη πλύση και απολύμανση σε πέντε στάδια. Απλή λειτουργία Ο ηλεκτρονικός ελεγκτής της Dixell προσφέρει απλότητα στη λειτουργία και αποτελεσματικό έλεγχο στην ψύξη και ανάδευση διασφαλίζοντας έτσι την ποιότητα του γάλακτος. Ελεγκτής PLC Ο εξελιγμένος προγραμματιζόμενος λογικός ελεγκτής (PLC) του MPP Standard είναι υπεύθυνος για τον έλεγχο των λειτουργιών πλύσης σε 5 στάδια. Διαθέτει πλήρως ρυθμιζόμενες παραμέτρους και προσφέρεται με δυνατότητα αναβάθμισης του λογισμικού. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ Κατασκευή από AISI 304 Όλα τα μεταλλικά εξαρτήματα στο εσωτερικό των συστημάτων πλύσης είναι από ανοξείδωτο χάλυβα AISI 304 (DIN ) ώστε να αποκλείεται κάθε ενδεχόμενο διάβρωσης ακόμα και από τα ισχυρότερα απολυμαντικά υγρά. Iσχυρή αντλία νερού H ισχυρή αντλία νερού εξασφαλίζει αδιάλειπτη ανακυκλοφορία και συνεχή ροή νερού καθώς και σωστή πίεση ψεκασμού. 22

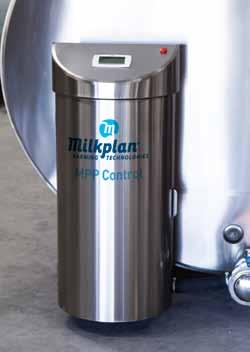

23 MP Powertank CONTROL Tο MPP Control διαθέτει επιπρόσθετα πλήρες σύστημα συναγερμών, έλεγχο όλων των παραμέτρων ψύξης και πλύσης και επιπλέον εξαρτήματα για τη βελτιστοποίηση της πλύσης. Εφεδρικός ελεγκτής ψύξης Tο MPP Control διαθέτει εφεδρικό ελεγκτή ψύξης ώστε ακόμα και σε ενδεχόμενο βλάβης του κεντρικού PLC να διασφαλίζεται η σωστή λειτουργία του συστήματος. Διπλό αισθητήριο θερμοκρασίας Tο MPP Control είναι εξοπλισμένο με δύο αισθητήρια θερμοκρασίας, ώστε ακόμα και σε περίπτωση βλάβης του πρώτου, να εξασφαλίζεται η εκκίνηση ψύξης με εντολή του δεύτερου. Ψηφιακή οθόνη H φωτιζόμενη και στεγανή (IP65) ψηφιακή οθόνη προσφέρει στον χρήστη πλήρη έλεγχο επιτρέποντάς του να παρακολουθεί και να ρυθμίζει όλες τις παραμέτρους ψύξης και πλύσης. Hχητικός συναγερμός H ενσωματωμένη λειτουργία ηχητικού συναγερμού προειδοποιεί άμεσα τον χρήστη σε περίπτωση προβλήματος. Ανεξάρτητες περισταλτικές αντλίες Δύο ανεξάρτητες περισταλτικές αντλίες εξασφαλίζουν την απαραίτητη παροχή των υγρών καθαρισμού. Αποτελεσματική πλύση Tο σύστημα διασκορπισμού νερού με ειδικά περιστρεφόμενα πτερύγια επιτυγχάνει τον άριστο καθαρισμό του εσωτερικού της δεξαμενής. 23

24

25 ΛΥΣΕΙΣ ΜΕΤΑΦΟΡΑΣ ΓΑΛΑΚΤΟΣ Τα MP Milk Transfer και MP CoolMilk Transfer διασφαλίζουν τη μεταφορά του γάλακτος παντού. Πληρούν όλες τις ειδικές προδιαγραφές που απαιτούνται για την ασφάλεια και τη διαφύλαξή του και εξασφαλίζουν τη διατήρηση της ποιότητάς του στο ακέραιο. Βυτία μεταφοράς γάλακτος / MP MilkTransfer Ψυχόμενα βυτία μεταφοράς γάλακτος / MP Cool MilkTransfer

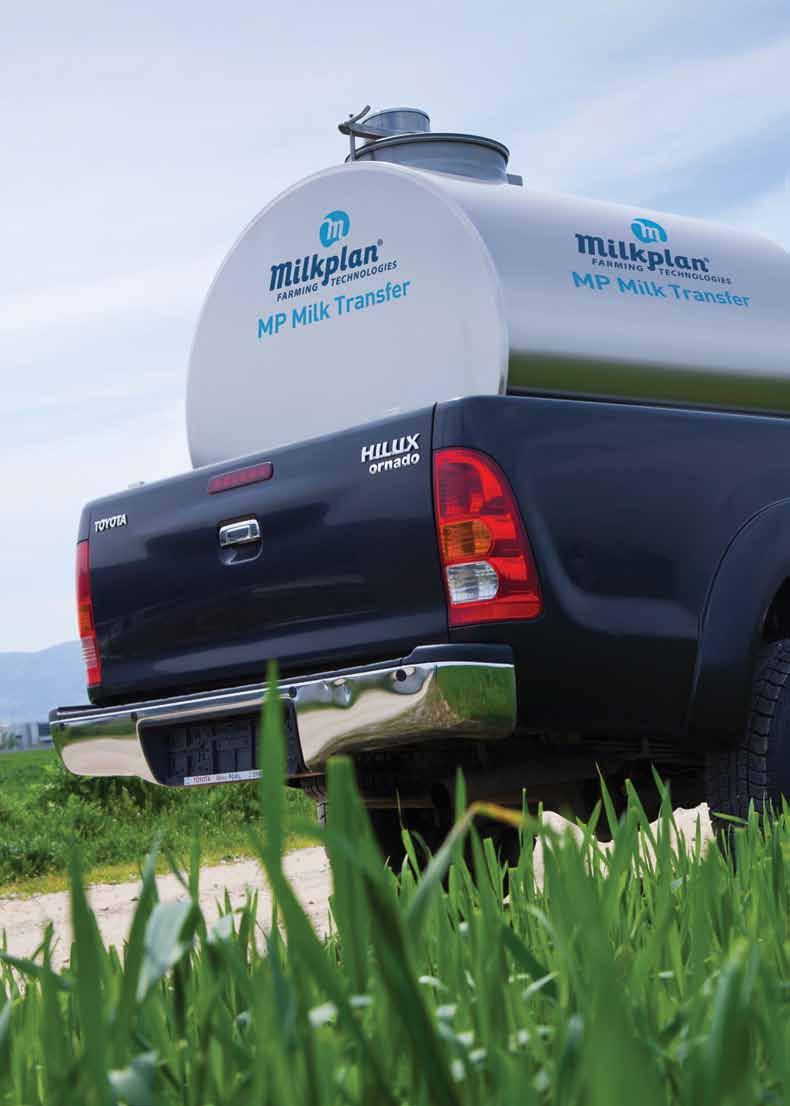

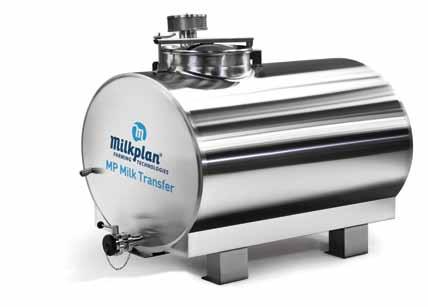

26 ΛΥΣΕΙΣ ΜΕΤΑΦΟΡΑΣ ΓΑΛΑΚΤΟΣ MP Milk Transfer (TT 500lt lt) Τα βυτία μεταφοράς MP Milk Transfer είναι ειδικά μονωμένες δεξαμενές από ανοξείδωτο χάλυβα οι οποίες εξασφαλίζουν σταθερή θερμοκρασία για μεγάλο χρονικό διάστημα (8-12 ώρες), τοποθετούνται εύκολα σε οχήματα διαφόρων τύπων και επιτρέπουν πολλαπλές φορτώσεις από διαφορετικούς παραγωγούς. Όλοι οι τύποι βυτίων MP Milk Transfer και MP CoolMilk Transfer κατασκευάζονται από ανοξείδωτο χάλυβα κατάλληλο για τρόφιμα AISI 304 (DIN ) και διαθέτουν διπλό τοίχωμα με θερμομόνωση από υψηλής πυκνότητας αφρό πολυουρεθάνης φιλικής προς το περιβάλλον προς ελαχιστοποίηση ενεργειακών απωλειών. ΚΟΡΥΦΑΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ: Ενδεδειγμένος σχεδιασμός δεξαμενών Η τεχνογνωσία της Milkplan στην κατασκευή δεξαμενών ψύξης γάλακτος εξασφαλίζει απλότητα κατασκευής, ευκολία χρήσης, αξιοπιστία απόδοσης και μεγάλη διάρκεια ζωής ενώ παράλληλα προσφέρει εξαιρετική αναλογία ποιότητας- κόστους. Εσωτερικός σχεδιασμός Στιβαρή κατασκευή υψηλής αντοχής στην πίεση με λεία εσωτερικά τοιχώματα, στρογγυλεμένες γωνίες και τέλειες συγκολλήσεις. Σχήμα & κατασκευή Χάρη στην ελλειπτική διατομή των δεξαμενών και του οβάλ σχήματός τους, όλα τα μοντέλα MP Milk Transfer και ΜP CoolMilk Transfer διατηρούν χαμηλό κέντρο βάρους με αποτέλεσμα την ενίσχυση της ισορροπίας του οχήματος κατά τη μεταφορά του γάλακτος. 26

27 ΛΥΣΕΙΣ ΜΕΤΑΦΟΡΑΣ ΓΑΛΑΚΤΟΣ MP Cool Milk Transfer (CΤΤ lt), Hz: 50/60 Το ψυχόμενο βυτίο μεταφοράς MP CoolMilk Transfer είναι μια έξυπνη λύση μετακίνησης και ψύξης γάλακτος για αξιόπιστη και αποτελεσματική λειτουργία παντού. Kατασκευασμένο με θερμομόνωση αφρού πολυουρεθάνης υψηλής πυκνότητας και εναλλάκτη θερμότητας πλήρους ροής στο κάτω μέρος για υποστήριξη λειτουργίας άμεσης εκτόνωσης, το MP CoolMilk Transfer διασφαλίζει ελαχιστοποίηση ενεργειακών απωλειών, ενώ παράλληλα εγγυάται άμεση απαγωγή της θερμότητας του γάλακτος χωρίς τη δημιουργία των σωματιδίων πάγου. Προσεκτική μελέτη & άριστος καθαρισμός Ο λειτουργικός σχεδιασμός, η ποιότητα και η επεξεργασία της μεταλλικής κατασκευής αποτρέπουν την παραμονή ακόμα και της παραμικρής ποσότητας γάλακτος μέσα στη δεξαμενή ώστε να αποφεύγεται η ανάπτυξη των βακτηριδίων και οποιαδήποτε αλλοίωση στην ποιότητα του γάλακτος. Εξίσωση πίεσης Κάθε δεξαμενή διαθέτει επιπλέον ανοξείδωτο πώμα εξαερισμού ώστε να επιτρέπεται η είσοδος/ έξοδος του αέρα και να προλαμβάνεται η δημιουργία αυξημένης πίεσης ή υποπίεσης κατά την πλήρωση ή την εκκένωση της δεξαμενής. Πλήρης στεγανοποίηση H υπερυψωμένη ανθρωποθυρίδα (D400mm) σε συνδυασμό με το μονωτικό λάστιχο στο άνω μέρος, το εύκολο κλείσιμο και την άρτια συγκόλληση διασφαλίζουν την πλήρη στεγανοποίηση και την ασφαλή μεταφορά του γάλακτος. 27

28 ΛΥΣΕΙΣ ΜΕΤΑΦΟΡΑΣ ΓΑΛΑΚΤΟΣ MP Milk Transfer (TT 500lt lt) ΚΟΡΥΦΑΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ Στιβαρή κατασκευή Η στιβαρή κατασκευή τους προσδίδει αντοχή στις καταπονήσεις των μεταφορών και ο κατάλληλος σχεδιασμός τους συμβάλλει στην οδική ασφάλεια μειώνοντας τους κινδύνους από απότομες μετατοπίσεις βάρους. Διαχωρισμός γάλακτος Η διαίρεση του εσωτερικού χώρου σε ένα ή περισσότερα διαμερίσματα επιτρέπει τη διαδοχική, ξεχωριστή συλλογή ποσοτήτων γάλακτος διαφορετικής προέλευσης. Ανεξάρτητες βαλβίδες εξόδου Κάθε διαμέρισμα έχει τη δική του ανεξάρτητη βαλβίδα εξόδου τύπου πεταλούδας DN50 SMS51 ή Triclamp ανάλογα με τις ανάγκες. Σε περίπτωση τύπου DN50, η βαλβίδα παρέχεται με πλαστικό καπάκι κατάλληλο για επαφή με τα τρόφιμα. Ευκολία καθαρισμού & απολύμανσης Κάθε διαμέρισμα διαθέτει το δικό του σύστημα ψεκασμού με σφαίρα πλυσίματος (sprayball). Προαιρετικά μπορεί να συνδυαστεί με το ΜPP Standard με εγκατάσταση σε τοίχο (βλ. σελ. 22). ΠΡΟΑΙΡΕΤΙΚΑ Αντλία γάλακτος Όλοι οι τύποι βυτίων MP Milk Transfer και MP CoolMilk Transfer μπορούν προαιρετικά να εξοπλιστούν με ισχυρή ανοξείδωτη αντλία γάλακτος 230V ή 12V για εγγύηση συνεχούς κυκλοφορίας και σταθερής ροής γάλακτος κατά την πλήρωση ή την εκκένωσή τους. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 500lt lt Βυτία μεταφοράς MP Milk Transfer σε 12 μοντέλα χωρητικότητας από 500lt έως 4000lt. Τύπος Μέγιστη χωρητικότητα W W1 H1 H2 H3 H L L1 TT 500E TT 750E TT 1000E TT 1000E TT 1500E TT 1500E TT 2000E TT 2000E TT 2500E TT 3000E TT 3000E TT 4000E Πλήθος ποδιών * D: 100mm, H3: 140mm, S: 151mm 28

29 ΛΥΣΕΙΣ ΜΕΤΑΦΟΡΑΣ ΓΑΛΑΚΤΟΣ MP Cool Milk Transfer (CΤΤ lt), Hz: 50/60 ΚΟΡΥΦΑΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΛΕΙΤΟΥΡΓΙΑΣ Τρέιλερ Γαλβανισμένο εν θερμώ τρέιλερ αυτόματης λειτουργίας σύμφωνα με την Ευρωπαϊκή Οδηγία οδικής ασφάλειας και κανονισμών. Διαθέτει φώτα, φρένα ρυμούλκησης και στάθμευσης, αναρτήσεις και τροχό ανάγκης (ρεζέρβα). Σύστημα ανάδευσης Το MP CoolMilk Transfer είναι εξοπλισμένο με ένα προγραμματιζόμενο σύστημα ανάδευσης ώστε να προσφέρει αργή και απαλή ανακίνηση στο γάλα. Το σύστημα παρέχει τη δυνατότητα ρύθμισης στην αυτόματη κυκλική ή τη συνεχή λειτουργία διασφαλίζοντας την αποτελεσματική ψύξη του γάλακτος για το σύνολο του περιεχομένου της δεξαμενής, καθώς και τη διατήρηση των λιπιδίων του γάλακτος σύμφωνα με την οδηγία ISO Σταθερότητα συστήματος Ο άξονας ανάδευσης συγκρατείται σε δύο σημεία (στην κορυφή καθώς και τον πυθμένα της δεξαμενής) ώστε να διασφαλίζεται η σταθερότητα του συστήματος ακόμη και κατά τη μετακίνηση σε ανώμαλο δρόμο. Έξοδος γάλακτος Για την έξοδο του γάλακτος χρησιμοποιείται ανοξείδωτη βάνα πεταλούδα τύπου DN50, SMS51 ή Triclamp ανάλογα με τις ανάγκες. Σε περίπτωση τύπου DN50, η βαλβίδα παρέχεται με πλαστικό καπάκι κατάλληλο για επαφή με τα τρόφιμα. Ψυκτική μονάδα Αντικραδασμική ψυκτική μονάδα υψηλής απόδοσης με χαμηλή κατανάλωση ενέργειας (τύπος συμπιεστή τεχνολογίας Scroll) για 2 ή 4 αμέλξεις. Σημαντικά πιο αθόρυβη στη λειτουργία και ελαφρύτερη συγκριτικά με άλλες του ίδιου τύπου. Αποτελεσματική πλύση και απολύμανση ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 500lt lt Βυτία μεταφοράς MP Cool Milk Transfer σε 4 μοντέλα χωρητικότητας από 500lt έως 2000lt. Σύστημα πλύσης κατασκευασμένο από υψηλής ποιότητας πρώτες ύλες, προκειμένου να αποφευχθεί το ενδεχόμενο διάβρωσης ακόμη και από τα πιο ισχυρά απολυμαντικά. Ισχυρή αντλία νερού που διασφαλίζει τη συνεχή ανακυκλοφορία, τη συνεχή ροή του νερού και τη σωστή πίεση ψεκασμού. Ανεξάρτητες περισταλτικές αντλίες οι οποίες παρέχουν την απαραίτητη ποσότητα υγρών απολυμαντικών για τέλεια υγιεινή και εξοικονόμηση κόστους. Ενσωματωμένη λειτουργία συναγερμού για άμεση ειδοποίηση σε περίπτωση που προκύψει πρόβλημα στην αντλία, τον συμπιεστή ή τον αναδευτήρα. Αποτελεσματική πλύση των δεξαμενών με σύστημα ψεκασμού και ειδικά περιστρεφόμενα πτερύγια πλυσίματος. Ευκολία στη χρήση και αποτελεσματικός έλεγχος όλων των λειτουργιών Ηλεκτρονικός ελεγκτής dixell για ψύξη, ανάδευση, λειτουργία συναγερμού και ένδειξη θερμοκρασίας γάλακτος. Ελεγκτής πλυσίματος (PLC) με πλήρως ρυθμιζόμενες παραμέτρους και δυνατότητα αναβάθμισης λογισμικού. Τύπος CΤΤ500Ε CΤΤ1000Ε CTT1500E CTT2000E Μέγιστη χωρητικότητα W W1 H1 H2 H L * D: 100mm, T: 400mm

30 Για εμάς τους Έλληνες, η ΦΕΤΑ κατέχει ιδιαίτερη και ξεχωριστή θέση στον κόσμο των τυριών. Επίσης, λόγω της Προστατευόμενης Ονομασίας Προέλευσής της (σήμα ΠΟΠ) αλλά και λόγω της ευρείας εξαγωγής της αποτελεί στρατηγικό προϊόν για τη χώρα μας. 30

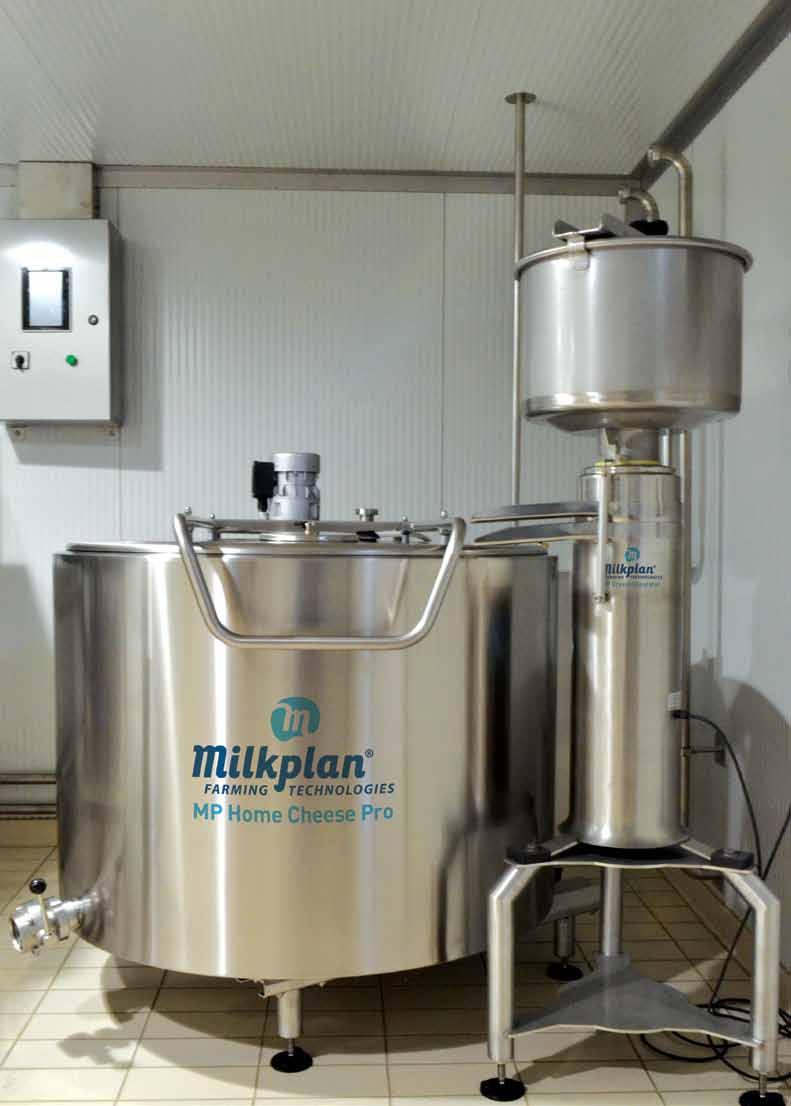

31 ΟΙΚΟΓΕΝΕΙΑΚΟ ΤΥΡΟΚΟΜΕΙΟ Στην ιδιαίτερη γεύση της φέτας καθοριστικό ρόλο παίζει η παραγωγή της και συγκεκριμένα οι χρόνοι για κάθε στάδιο παραγωγής. Ο προσδιορισμός των χρόνων και η ακριβής τήρησή τους ώστε να διασφαλίζεται η συνταγή του κάθε τυροκόμου ήταν κάτι που θέλαμε να επιτύχουμε και να προσφέρουμε στον χρήστη του τυροκομείου μας. Με τη χρήση της τεχνολογίας κατορθώσαμε να ενσωματώσουμε αυτοματισμούς σε όλα τα στάδια της παραγωγής ώστε κατόπιν του αρχικού προγραμματισμού του χρήστη βάσει της συνταγής του, να ακολουθείται επακριβώς η διαδικασία που επιθυμεί σε κάθε περίπτωση εξασφαλίζοντας την ποιότητα του παραγόμενου προϊόντος. MP Home Cheese Pro 31

32 32

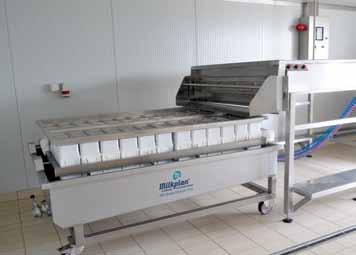

33 ΟΙΚΟΓΕΝΕΙΑΚΟ ΤΥΡΟΚΟΜΕΙΟ MP Ηome Cheese Pro (HC lt) Το οικογενειακό παραδοσιακό τυροκομείο της Milkplan MP Ηome Cheese Pro, είναι μια ολοκληρωμένη λύση τυροκόμησης με δυναμικότητα τυροκομικής παραγωγής έως 500 λίτρα. Όλα τα επιμέρους τμήματά του έχουν σχεδιαστεί με έμφαση στη λεπτομέρεια και έχουν διαστασιολογηθεί ώστε η τυροκομική μονάδα να είναι εργονομική και να καταλαμβάνει πολύ μικρό χώρο. Το MP Home Cheese Pro είναι μια μικρογραφία τυροκομικής βιομηχανίας, μια αξιόπιστη και λειτουργική λύση για μικρές και ευέλικτες μονάδες. Ξεχωρίζει για την υψηλών προδιαγραφών κατασκευή του συνολικά, τη σύγχρονη τεχνολογία που χρησιμοποιεί καθώς και τους αυτοματισμούς που ενσωματώνει ώστε να είναι εύκολα διαχειρίσιμο από τον τυροκόμο. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Σύγχρονη τεχνολογία για εύκολο χειρισμό. Αυτοματοποίηση της παραγωγικής διαδικασίας. Επίτευξη παστερίωσης στα βέλτιστα χρονικά διαστήματα. Εξοικονόμηση χώρου, ενέργειας αλλά και νερού προαιρετικά με χρήση icebank. Βελτιστοποίηση της ποιότητας του παραγόμενου προϊόντος. Τροχήλατη δεξαμενή αποστράγγισης με ενσωματωμένο αυτόματο μηχανισμό ανατροπής. 33

34 ΟΙΚΟΓΕΝΕΙΑΚΟ ΤΥΡΟΚΟΜΕΙΟ MP Home Cheese Pro ΕΠΙΜΕΡΟΥΣ ΤΜΗΜΑΤΑ / ΕΞΟΠΛΙΣΜΟΣ Ανοξείδωτη αντλία γάλακτος χαμηλού αφρισμού (1400rpm) για να μην καταπονείται το γάλα κατά τη μεταφορά, συνδεδεμένη με ενισχυμένο φίλτρο γάλακτος για την απομάκρυνση ξένων στοιχείων. Κορυφολόγος/διαχωριστής κρέμας γάλακτος για άριστο καθαρισμό γάλακτος από σωματικά κύτταρα (αίμα), φυτικές ίνες, χώματα κλπ και διαχωρισμό της κρέμας, εφόσον αυτό είναι επιθυμητό. Κατασκευή από ανοξείδωτο χάλυβα κατάλληλο για τρόφιμα (AISI 304) Δυνατότητα ρύθμισης της αποκορύφωσης. Αυτόματη λειτουργία μέσω ηλεκτροδίων στάθμης για συνεχόμενη ροή γάλακτος. Βραστήρας/παστεριωτής με εναλλάκτη θερμότητας στον πυθμένα και περιμετρικά της δεξαμενής για βελτιστοποίηση των διαδικασιών θέρμανσης και ψύξης κατά την παστερίωση. Προγραμματιζόμενη διαδικασία παστερίωσης μέσω γενικού ηλεκτρονικού πίνακα ελέγχου και PLC. Άριστη θερμομόνωση δεξαμενής με διπλό τοίχωμα (45mm περιμετρικά & 90mm στην κάτω πλευρά της δεξαμενής) και αξιόπιστος και λειτουργικός κυκλοφορητής για διατήρηση θερμοκρασίας και εξοικονόμηση ενέργειας. Εργονομική σχεδίαση και κατασκευή από κατάλληλο για τρόφιμα χάλυβα άριστης ποιότητας (AISI304) για αξιόπιστη λειτουργία. Επιλογή συνεχούς ανάδευσης για ομοιόμορφη κατανομή της θερμοκρασίας και αυτόματης έναρξης/λήξης λειτουργίας ανάδευσης. ΠΡΟΑΙΡΕΤΙΚΑ Καινοτόμο σύστημα icebank* για ταχύτερη ψύξη και περαιτέρω εξοικονόμηση ενέργειας και νερού. Λέβητας υγραερίου για άμεση & οικονομική παροχή ζεστού νερού στον παστεριωτή. Η θέρμανση και η ψύξη πραγματοποιούνται με ανακυκλοφορία του ίδιου νερού στο κλειστό κύκλωμα μεταξύ λέβητα παστεριωτή ice bank. * Icebank χωρητικότητας 350LT για τη δημιουργία πάγου κατάλληλης ποσότητας και την παροχή παγωμένου νερού με δυνατότητα πλήρους ενσωμάτωσης στον πίνακα του τυροκομείου. Φιλικό στο περιβάλλον XΑΡΑΚΤΗΡΙΣΤΙΚΑ Κατασκευή εξ ολοκλήρου από ανοξείδωτο χάλυβα AISI304. Ψυκτικά στοιχεία τύπου jacket συγκολλημένα με τη μέθοδο laser. Ενσωματωμένος ηλεκτρολογικός πίνακας για πλήρη έλεγχο. Ελεγχόμενη ανάδευση με φυσαλίδες αέρα για ομοιόμορφη θερμοκρασία νερού. Αισθητήρες για ρυθμιζόμενο πάχος στρώματος πάγου και στάθμης νερού για συνεχή έλεγχο και αυτόματη πλήρωση δεξαμενής. 34

35 Δεξαμενή πήξης/ Πήχτρα κατασκευασμένη από ανοξείδωτο χάλυβα AISI 304 (DIN ) κατάλληλο για τρόφιμα. Ορθογώνια διατομή για ομοιόμορφη πήξη του γάλακτος. Αυτόματο άνοιγμα και κλείσιμο της θυρίδας για εύκολη διέλευση του πήγματος. Διαθέτει σκαλοπάτια προς διευκόλυνση του τυροκόμου. Ενιαίος διανομέας για άμεσο και ομοιόμορφο γέμισμα των καλουπιών. Τεζάκι - ανατροπέας 2σε1 / Τροχήλατη δεξαμενή αποστράγγισης με ενσωματωμένο αυτόματο μηχανισμό για προγραμματισμένη ανατροπή σε συγκεκριμένους χρόνους ώστε να μην επηρεάζεται η ποιότητα του τυριού κατά την αποστράγγιση. Κατασκευή από ανοξείδωτο χάλυβα AISI 304 (DIN ) κατάλληλο για τρόφιμα. Πλήρως ελεγχόμενοι κύκλοι ανατροπής (Προσφέρει αυτόματη ανατροπή των καλουπιών, με αριθμό και χρόνο αναμονής μεταξύ περιστροφών που καθορίζονται από τον χρήστη σύμφωνα με τις ανάγκες του). Λειτουργία ειδοποίησης για αποφυγή παρέκκλισης. Αποσπώμενοι ανατροπείς για εύκολη και αποτελεσματική πλύση. Compact κατασκευή σχεδιασμένη ώστε να ενσωματώνεται κάτω από την δεξαμενή πήξης για επιπλέον εξοικονόμηση χώρου. Όλα τα μηχανήματά μας είναι εργονομικά σχεδιασμένα ώστε να διευκολύνεται το καθάρισμα και να μην επιβαρύνεται ο χώρος τυροκόμησης με κατάλοιπα που ίσως να εγκυμονούν κινδύνους επιμολύνσεων. Στεγανός & ανοξείδωτος πίνακας ελέγχου των επιμέρους εξαρτημάτων. για προστασία Παρέχει πρακτικό και εύκολο χειρισμό μέσω της οθόνης αφής 7. Διαθέτει σύστημα προγραμματισμού θερμοκρασιών και χρόνων για αυτοματοποιημένη διαδικασία τυροκόμησης. Ενημερώνει τον τυροκόμο για την ολοκλήρωση κάθε φάσης με ηχητικές και οπτικές ειδοποιήσεις και τον προτρέπει να προβεί στις απαιτούμενες ενέργειες αποκλείοντας έτσι κάθε περίπτωση λάθους. Επιδέχεται προσαρμογές από τον χρήστη για όλους τους τύπους τυριών. Πλήρως παραμετροποιήσιμη διαδικασία για κάθε στάδιο επεξεργασίας ώστε ο χρήστης να καταχωρεί τη δική του συνταγή. Όλη η διαδικασία τυροκόμησης ελέγχεται από έναν κεντρικό πίνακα ελέγχου στον οποίο καταγράφεται η διάρκεια κάθε σταδίου επεξεργασίας ώστε να παρέχεται στον χρήστη πλήρης ενημέρωση κατά την ολοκλήρωσή της. Tο MP home cheese pro είναι σχεδιασμένο ειδικά ώστε να είναι φιλικό προς τον χρήστη. Όλες οι λειτουργίες ελέγχονται από μια οθόνη αφής στη γλώσσα του χρήστη και οι επιλογές εμφανίζονται αυτόματα ώστε να διασφαλίζεται ότι έχει υπάρξει πρόβλεψη για όλα τα στάδια. Όλα τα στάδια είναι πλήρως παραμετροποιήσιμα ώστε να εξυπηρετούν το χρήστη αλλά υπάρχει και δυνατότητα αποθήκευσης δεδομένων ώστε να μην απαιτείται επαναπρογραμματισμός. ΠΡΟΑΙΡΕΤΙΚΑ Παρέχεται το το σύστημα αφρισμού easy clean για όξινο και αλκαλικό καθαρισμό εξασφαλίζοντας την απολύμανση του δικτύου. 35

36

37 ΛΥΣΕΙΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΜΕΙΩΣΗΣ ΚΟΣΤΟΥΣ Η σωστή διαχείριση της ενεργειακής κατανάλωσης και των λειτουργικών εξόδων ενδείκνυται για φάρμες με αυξημένες ανάγκες και μεγάλες μονάδες παραγωγής γάλακτος. Είναι ένας ιδιαίτερα σημαντικός παράγοντας που επηρεάζει την κερδοφορία και την ανταγωνιστικότητα ενώ ταυτόχρονα ευνοεί την περιβαλλοντική βιωσιμότητα. Οι λύσεις μέγιστης ενεργειακής απόδοσης και εξοικονόμησης κόστους της Milkplan επικεντρώνονται στην πλήρη χρησιμοποίηση της ενέργειας λειτουργίας των δεξαμενών ψύξης γάλακτος καθώς και στην ελαχιστοποίηση των ενεργειακών αναγκών για τη διαδικασία ψύξης. Συσκευή Ανάκτησης Θερμότητας MP EcoHeat Πλακοειδής Εναλλάκτης

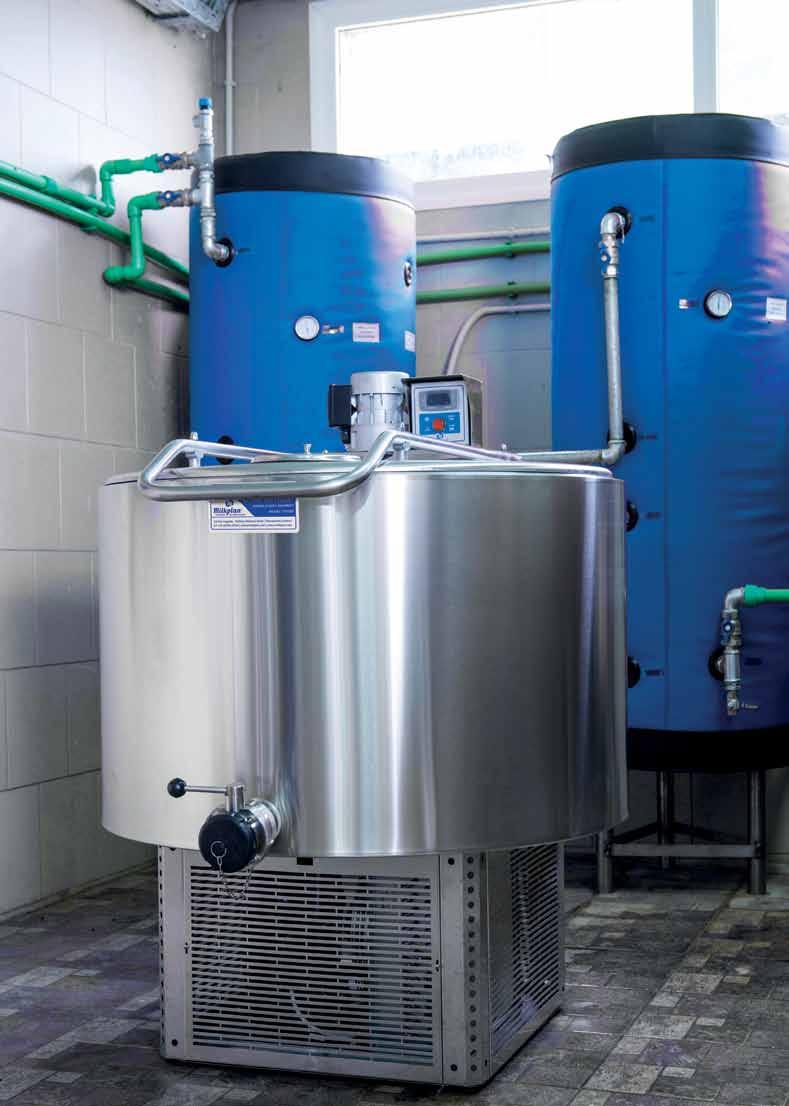

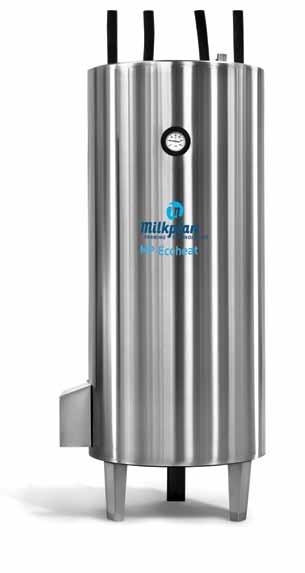

38 ΛΥΣΕΙΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ Συσκευή Ανάκτησης Θερμότητας MP EcoHeat (200lt - 800lt) Το ΜΡ EcoHeat είναι μια αξιόπιστη και εξαιρετικά οικονομική λύση για την παροχή ζεστού νερού σε μια γαλακτοπαραγωγική μονάδα. Λειτουργεί αξιοποιώντας τη θερμότητα που αποβάλουν οι ψυκτικές μονάδες των παγολεκανών και θερμαίνει το νερό χωρίς περαιτέρω κατανάλωση ηλεκτρικής ενέργειας και συνεπώς χωρίς επιπλέον κόστος για τον παραγωγό. Το ΜΡ EcoHeat αποτελεί μια εναλλακτική αλλά παράλληλα αποτελεσματική λύση θέρμανσης νερού και είναι φιλικό προς το περιβάλλον. Είναι κατασκευασμένο από ανοξείδωτο χάλυβα ώστε να αποτρέπεται η διάβρωση και εργονομικά σχεδιασμένο ώστε να προσφέρει μέγιστη λειτουργικότητα. Ακόμη, διαθέτει θερμομόνωση πάχους 50mm ώστε να διασφαλίζει την ύψιστη απόδοση με την ελαχιστοποίηση απωλειών θερμότητας. Για την κάλυψη των αναγκών διαφορετικών γαλακτοπαραγωγικών μονάδων, το ΜΡ EcoHeat θερμαίνει το νερό έως τους 70 και προσφέρεται σε χωρητικότητες από 200 ως 800lt. Όλα τα μοντέλα διαθέτουν δείκτες θερμοκρασίας, προαιρετική ηλεκτρική αντίσταση και προσφέρουν δυνατότητα σύνδεσης με 4 διαφορετικά κυκλώματα ψύξης. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Κατασκευή από ανοξείδωτο χάλυβα AISI 304 (DIN ) Φιλικό στο περιβάλλον Συνεχής παροχή ζεστού νερού χωρίς κατανάλωση ρεύματος. Εξοικονόμηση κόστους & ηλεκτρικής ενέργειας. Γρήγορη απόσβεση. Προστασία από τη διάβρωση. Άψογη θερμομόνωση για ελαχιστοποίηση απωλειών θερμότητας. Εύκολος καθαρισμός λόγω τοποθέτησης σε ανοξείδωτα υπερυψωμένα πόδια. Απλή αντικατάσταση αντίστασης και μηχανικού θερμομέτρου (αν χρειαστεί). Δυνατότητα σύνδεσης με έως και 4 διαφορετικά κυκλώματα ψύξης. Προστασία από ηλεκτρόλυση. MP EcoHeat Δεν χρήζει συντήρησης. 38

39 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 200lt - 800lt Συσκευές ανάκτησης θερμότητας MP EcoHeat σε 6 μοντέλα χωρητικότητας από 200lt έως 800lt. Μοντέλο Διάμετρος εξωτερικού κάδου (mm) Ύψος εξωτερικού κάδου (mm) Συνολικό ύψος (με βάση) (mm) Βάρος (kg) Μοντέλο Συνολική επιφάνεια εναλλακτών θερμότητας Μέγιστη εφαρμόσιμη ισχύς Προτεινόμενο μέγεθος δεξαμενών ψύξης γάλακτος m2 13 kw MPP 1000 MPP ,76m2 25 kw MPP 3000 MPP ,87m2 30 kw MPP 3000 MPP ,16m2 40 kw MPP 5000 MPP ,64m2 50 kw MPP 5000 MPP ,8m2 50 kw MPP 8000 ΛΥΣΕΙΣ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ Πλακοειδής Εναλλάκτης Θερμότητας ( lt/h) Φιλικό στο περιβάλλον Ο Πλακοειδής Εναλλάκτης Θερμότητας (Plate Heat Exchanger) είναι μία συσκευή που ψύχει το γάλα με τη βοήθεια κρύου νερού, πριν αυτό φτάσει στην παγολεκάνη. Η άμεση πρόψυξη του γάλακτος εγγυάται την υψηλή του ποιότητα και ταυτόχρονα διευκολύνει το έργο του συστήματος ψύξης της παγολεκάνης. Διασφάλιση υψηλής ποιότητας γάλακτος. Εξοικονόμηση ενέργειας έως και 50% κατά τη λειτουργία της παγολεκάνης. Κατασκευή από κατάλληλο για την βιομηχανία τροφίμων ανοξείδωτο χάλυβα AISI 304 (DIN1.4301). Αυτοκαθαριζόμενος. Δεν απαιτείται συντήρηση. Διαθέσιμος στα μοντέλα F και FF για μείωση θερμοκρασίας 3 C και 2 C πάνω από την θερμοκρασία του νερού αντίστοιχα. 39 Πλακοειδής Εναλλάκτης Θερμότητας Ο Πλακοειδής Εναλλάκτης Θερμότητας μπορεί να συνδυαστεί με σύστημα Ανάκτησης Θερμότητας (MP EcoHeat) επιτυγχάνοντας βέλτιστη ενεργειακή απόδοση.

40 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ & ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ

41

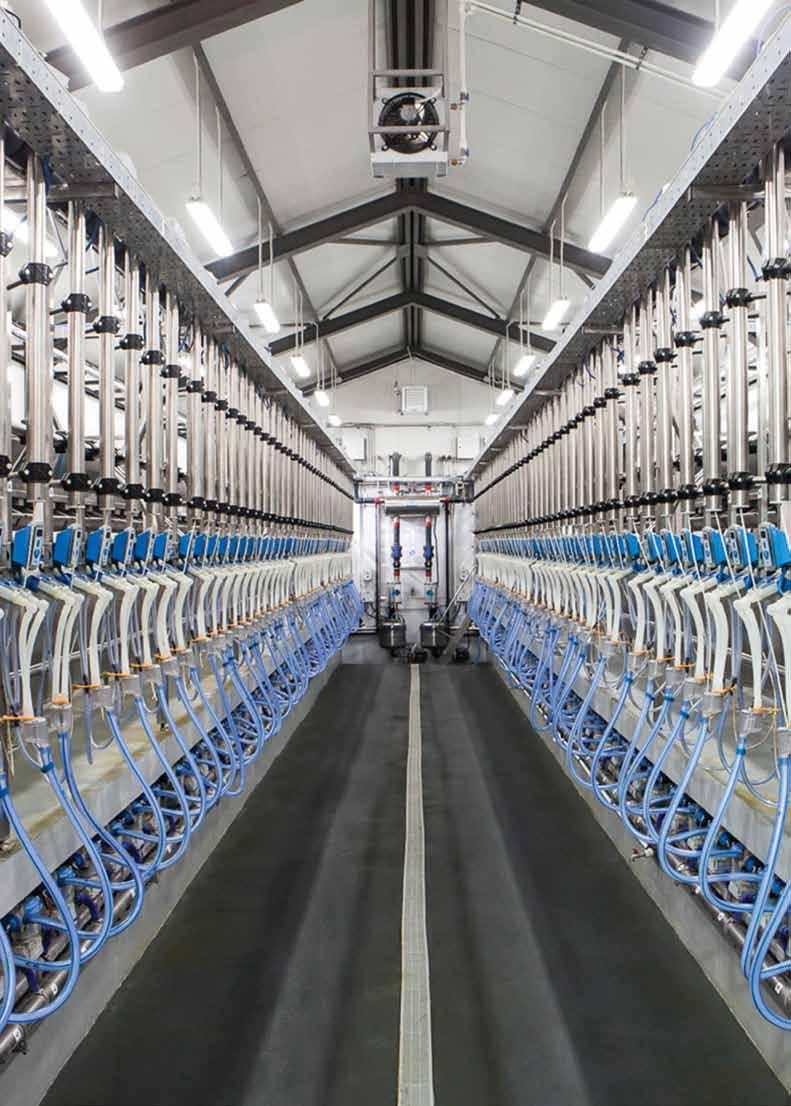

42 Η σειρά αρμεκτικών συστημάτων MP Armektron είναι σχεδιασμένη ώστε να ανταποκρίνεται στις ανάγκες του κτηνοτρόφου και παράλληλα στην ιδιαίτερη ιδιοσυγκρασία των ζώων. Η διαδικασία ομαλής εισόδου και άμεσου εγκλωβισμού δεν στρεσάρει τα ζώα με άμεσο όφελος την αύξηση της παραγωγής γάλακτος και κατά συνέπεια την αύξηση της κερδοφορίας του κτηνοτρόφου. Όλα τα μοντέλα της σειράς προσαρμόζονται σε κάθε χώρο και κατασκευάζονται με τις αυστηρότερες προδιαγραφές ISO, ώστε να διασφαλίζεται η ποιότητα και η αποδοτικότητά τους. Η πολύχρονη εμπειρία μας στην κατασκευή, εγκατάσταση και συντήρηση εκατοντάδων συστημάτων, μας έδωσε τη δυνατότητα να ενσωματώσουμε καινοτόμες ιδέες στα συστήματά μας έτσι ώστε να εξασφαλίσουμε την καλύτερη δυνατή απόδοση άμελξης και πλύσης, παρέχοντας στον κτηνοτρόφο: Υψηλή παραγωγή γάλακτος. Ελαχιστοποίηση μολύνσεων ασθενειών κοπαδιού. Άριστη ποιότητα γάλακτος. Μείωση λειτουργικών εξόδων και κόστους συντήρησης. 42

43 Εμείς στη Milkplan, αγκαλιάζουμε το όραμά σας για κτηνοτροφικές μονάδες μέγιστης παραγωγικότητας και σας στηρίζουμε με ευέλικτο και εργονομικό σχεδιασμό φάρμας, λειτουργικά συστήματα με τεχνολογία αιχμής και σύγχρονο εξοπλισμό για εύκολη και γρήγορη άμελξη. Πλεονεκτήματα σχεδιασμού & κατασκευής MP Armektron Χρήση σύγχρονου εξοπλισμού ώστε να επιτυγχάνεται η συλλογή της μέγιστης ποσότητας γάλακτος στον μικρότερο δυνατό χρόνο. Χρήση λογισμικού τεχνολογίας αιχμής για τον αυτοματισμό των λειτουργικών διαδικασιών των μονάδων. Εφαρμογή ηλεκτρονικών προγραμματιστών (PLC, INVERTER κτλ) που συμβάλλουν στην εξοικονόμηση ενέργειας και νερού. Άριστη πλύση C.I.P. (κλειστό κύκλωμα σωληνώσεων) με χρήση χημικών χαμηλής διάλυσης που φέρουν την πιστοποίηση του Ε.Ο.Φ. για απολύμανση των εσωτερικών επιφανειών, ελαχιστοποίηση μικροβιακού φορτίου και απομάκρυνση γαλακτόλιθων. Αναλογία ποιότητας-κόστους. Τα αρμεκτικά συστήματα Milkplan παρέχουν μέγιστη αντοχή και ασφάλεια χάρη στη στιβαρή κατασκευή από γαλβανιζέ ή ανοξείδωτο χάλυβα AISI 304 (DIN ) άριστης ποιότητας και τη σταθερή εγκατάστασή τους κατόπιν προσεκτικού και εξειδικευμένου σχεδιασμού. 43

44

45 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ & ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΑΙΓΟΠΡΟΒΑΤΩΝ

46

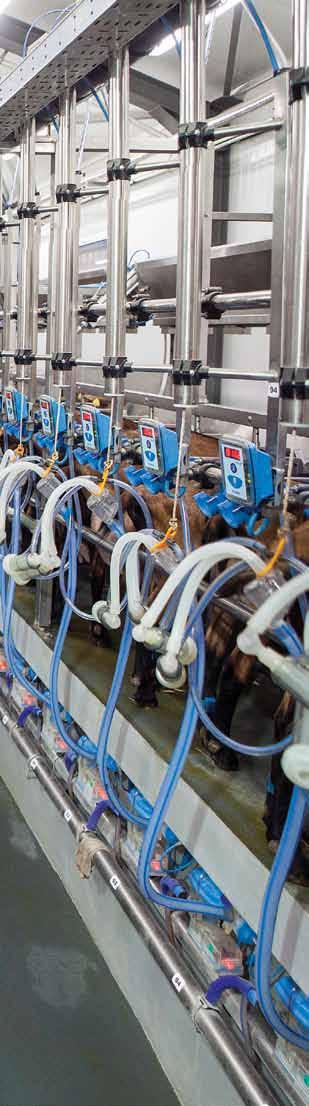

47 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟ- ΒΑΤΩΝ MP Armektron F4A (Fast 4 All) Σύστημα πλύσης & παλμοδότησης MP Armektron 2to1 Pulse & Wash. Ηλεκτρονική Διαχείριση Κοπαδιού MP Armektron S4S (Smart 4 Small) Σύστημα πλύσης MP Armektron Simple Wash MP Armektron F4S (Fixed 4 Start)

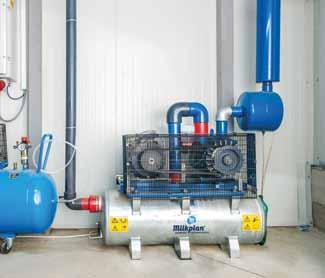

48 48

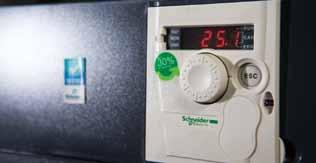

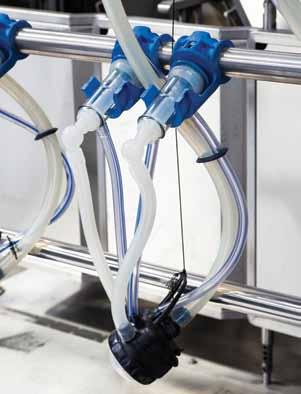

49 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron F4A Fast 4 All H σειρά αρμεκτικού συστήματος αιγοπροβάτων γρήγορης διαφυγής MP Sheep & Goat Armektron F4A είναι η ιδανική λύση για μεσαίες και μεγάλες φάρμες αιγοπροβάτων που δίνουν βαρύτητα στην ταχύτητα, τη μέγιστη απόδοση, την ευκολία καθαρισμού, τη μείωση λειτουργικών εξόδων και παράλληλα την επαγγελματική εμφάνιση. Παρέχει ιδιαίτερα σημαντικά οφέλη στον κτηνοτρόφο καθώς είναι κατασκευασμένο για 24ωρη λειτουργία, μειώνει το χρόνο εισόδου-εξόδου των ζώων, απαιτεί μικρότερο κτιριακό όγκο και μπορεί να συνδυαστεί με τον πιο σύγχρονο εξοπλισμό άμελξης, πλύσης και ηλεκτρονικής διαχείρισης. Το MP Armektron F4A έχει μειωμένες ανάγκες χώρου εγκατάστασης χάρη στην ευέλικτη και εργονομική του σχεδίαση, η οποία σε συνδυασμό με τον σύγχρονο εξοπλισμό του συμβάλλει εξαιρετικά στη διευκόλυνση και επίσπευση της διαδικασίας άμελξης. Ο έξυπνος σχεδιασμός εισόδου και διαδρόμου επιταχύνει σημαντικά την κίνηση των ζώων και προσφέρει άνετη μετακίνηση απαλλαγμένη από κάθε κίνδυνο τραυματισμού. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Άνετη είσοδος/ έξοδος για εύκολη και χωρίς άγχος μετακίνηση για τα ζώα. Εύκολη, γρήγορη και ασφαλής εξαγωγή γάλακτος. Αυτόματη μέθοδος πλύσης. Εύκολη πρόσβαση στο μαστό. Μείωση λειτουργικών εξόδων (άμελξη, πλύση, σίτιση). Επιλογή συγκεκριμένης δοσολογίας τροφής λόγω δυνατότητας αυτόματης σίτισης. Ελαχιστοποίηση ανθρώπινης φροντίδας & άνευ κόπου πλήρωση δεξαμενής τροφής. Εξοικονόμηση χρόνου για τον γαλακτοπαραγωγό. 49

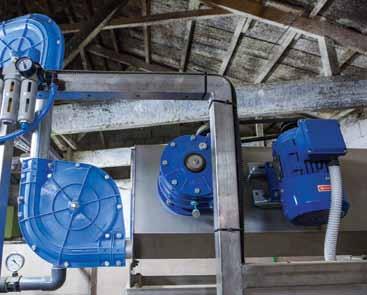

50 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron F4A ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΓΙΔΑΣ Διαθέσιμo για μεγέθη από 1Χ8 έως 2Χ60. Στιβαρή κατασκευή Στιβαρή κατασκευή με σωλήνες πάχους έως 3mm εν θερμώ γαλβανισμένες ή από ανοξείδωτο χάλυβα AISI 304 (DIN ) για διαχρονική εγγύηση. Aτομικές θύρες Περιστρεφόμενες ατομικές θύρες διαχωρισμού με αυτόματο κλείσιμο. Δεξαμενή τροφής Ενιαία δεξαμενή τροφής με δυνατότητα συγκεκριμένης ποσότητας ανά θέση χωρητικότητας 0,03m³, μεταλλικά πτερύγια πνευματικής λειτουργίας και προστατευτικό κάλυμμα τροφής. Ατομικές ταΐστρες Γαλβανισμένες εν θερμώ ή ανοξείδωτες ατομικές ταΐστρες. Πλευρικές θύρες Χειροκίνητες η πνευματικές πλευρικές θύρες εισόδου με κυλινδρικούς οδηγούς για εύκολη χρήση και υψηλή αντοχή. άνεση και μέγιστη απόδοση ΠΡΟΑΙΡΕΤΙΚΑ: Μηχανισμός αυτόματης πλήρωσης δεξαμενής τροφής με σύστημα αλυσίδας. Σιλό αποθήκευσης τροφής από 200kg έως 2t. Για τα αρμεκτήρια αιγών παρέχονται ακόμη κλειδιά παγίδευσης με πνευματική λειτουργία και διακόπτης ασφαλείας κατά τη διαφυγή. 50

51 ΕΞΟΠΛΙΣΜΟΣ Θήλαστρα και συλλέκτες Συμμορφωμένα με τα πρότυπα ISO, τα θήλαστρα ενσωματώνουν δυο ανεξάρτητα κομβία για τις θύρες γάλακτος και ενδείκνυνται για ομαλή και χωρίς ερεθισμούς άμελξη. Προσφέρουν μέγιστη ροή, μηδενικές διαρροές κατά τη διάρκεια της ενεργοποίησης του συστήματος, ικανότητα υψηλής εκκένωσης της ροής γάλακτος και απαλό μασάζ. Οι συλλέκτες γάλακτος προσφέρονται με χωρητικότητα 120cc, ολοκληρωμένη και ανεξάρτητη λειτουργία shut-off, ταυτόχρονο τύπο παλμού και βάση για τα συστήματα αυτόματης αποκόλλησης ACR. Σωληνώσεις Συστήματος Σωληνώσεις γάλακτος και πλύσης από ανοξείδωτο αντιμαγνητικό χάλυβα AISI 304 (DIN ) κατάλληλο για τρόφιμα. PVC σωληνώσεις κενού και παλμοδοτών 10 atm για μέγιστη απόδοση. Hλεκτρονικοί Παλμοδότες Hλεκτρονικοί αδιάβροχοι παλμοδότες σχεδιασμένοι με έμφαση στη λεπτομέρεια για υψηλή ακρίβεια, αντοχή και αξιοπιστία. Με ενσωματωμένο το πρόγραμμα παλμού PCB, προσφέρουν ακριβή έλεγχο του παλμικού σήματος και ελαχιστοποίηση της κατανάλωσης κενού ώστε να διασφαλίζεται η βέλτιστη απόδοση, η άριστη σταθερότητα του συστήματος καθώς και οι στάσεις ανάπαυσης. Μονάδα Κενού Yψηλής αντοχής λιπαινόμενη (CKB46) μονάδα κενού έως 3500lt με σιγαστήρα και ρυθμιστή ακριβείας. Είναι κατασκευασμένη από ανοξείδωτο χάλυβα και εξασφαλίζει σταθερότητα στο επίπεδο κενού ακόμη και σε περίπτωση διαρροής από λάθος του χειριστή. Δοχείο Γάλακτος Kεντρικός ανοξείδωτος συλλέκτης γάλακτος κάθετου ή οριζόντιου τύπου με χωρητικότητα από lt, αντλία γάλακτος τριφασική ή μονοφασική έως 2 hp και ανοξείδωτο φίλτρο γάλακτος 620mm για άμεσο και αποτελεσματικό φιλτράρισμα πριν την αποθήκευση στη δεξαμενή ψύξης. MP Nautilus Inverter Ο MP Nautilus είναι διαθέσιμος από 2.2kW έως 15kW και προσφέρει εξοικονόμηση ενέργειας μέχρι και 40%. Συμβάλλει στη μεγιστοποίηση της διάρκειας ζωής του κινητήρα, στη μειωμένη κατανάλωση λαδιού καθώς και στην αποτελεσματική και αθόρυβη λειτουργία της αντλίας κενού. Δυνατότητα τοποθέτησης του εξοπλισμού σε χαμηλή ή υψηλή γραμμή (Low/ high line). Για ακόμα οικονομικότερη λύση παρέχεται η δυνατότητα διάταξης του εξοπλισμού σε γραμμή μεσαίου τύπου (middle-line). 51

52 52

53 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron 2to1 Pulse & Wash Kάθε κτηνοτρόφος δαπανάει σημαντικό χρόνο στην καθαριότητα της φάρμας και του αμελκτικού του συστήματος. Θέλοντας να βοηθήσουμε στη διευκόλυνση και επίσπευση της διαδικασίας, στη Milkplan αναπτύξαμε μια καινοτόμο μέθοδο πλύσης που πληροί όλες τις προϋποθέσεις του κλειστού κυκλώματος σωληνώσεων CIP και απαλλάσσει τον παραγωγό από χρονοβόρες και κουραστικές διαδικασίες. Το νέο αυτόματο σύστημα καθαρισμού MP Armektron 2to1 Pulse & Wash διαθέτει εφαρμογές πλήρους ηλεκτρονικού ελέγχου παλμοδοτών (12V ή 24V), αυτόματης εισαγωγής ζεστού και κρύου νερού, καθορισμού θερμοκρασίας, χρόνου και ποσότητας απολυμαντικών, ελέγχου κύκλου πλύσης και αποχέτευσης καθώς και απεριόριστες επιλογές προγραμμάτων για κάθε κτηνοτροφική μονάδα ανεξάρτητα από το μέγεθος της. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Προσαρμογή παραμέτρων PLC βάσει μεγέθους αρμεκτηρίου και τύπου ζώων. Δυνατότητα γρήγορης πλύσης μεταξύ των αμέλξεων καθώς και επιπλέον παροχής ζεστού νερού κατά την πλύση. Αυτόματη επανεκκίνηση σε περίπτωση διακοπής ρεύματος (automatic reset). Έλεγχος έως και 40 παλμοδοτών με δυνατότητα ρύθμισης παλμών και εξαιρετική ακρίβεια στις 4 φάσεις του παλμού (A,B,C,D) Έλεγχος δυο ανεξάρτητων συσκευών εισαγωγής αέρα air injector (κατά την πλύση) και purge system (για την προώθηση του γάλακτος από την αντλία). Αυτόματη ενημέρωση σχετικά με τις ανάγκες συντήρησης & εξαρτημάτων. Διατήρηση ζεστού νερού κατά τη διάρκεια της πλύσης με σύστημα inline heater. Δυνατότητα επιλογής διαφορετικής θερμοκρασίας σε κάθε κύκλο απολύμανσης με αλκαλικό ή οξύ. Συμβατότητα με οποιονδήποτε Inverter. Δυνατότητα επιλογής γλώσσας χρήστη (GR/ ΕΝ/ FR/ RU/ RO/ ES κλπ). Μέγιστη διάρκεια ζωής & αξιοπιστία συστήματος (πληροί τους διεθνείς κανονισμούς CIP). Αποτελεσματική πλύση και εξοικονόμηση κόστους. Ελάχιστο κόστος συντήρησης 53

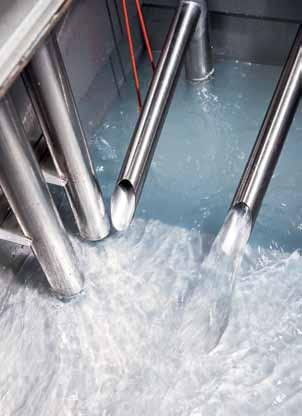

54 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP ARMEKTRON 2to1 Pulse & Wash ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Σύστημα 2 σε 1 για αυτόματη πλύση και έλεγχο παλμοδοτών 12/24V. Πίνακας από ανοξείδωτο χάλυβα. Ψηφιακή οθόνη και πληκτρολόγιο φιλικό προς τον χρήστη. Λογισμικό PLC με πρόγραμμα Armektron Plus/ Armektron 6 σύμφωνα με τα διεθνή πρότυπα. Ηλεκτρική βάνα αποχέτευσης μεγάλης ροής για άμεση εκκένωση. Σύστημα προώθησης γάλακτος από την αντλία του δοχείου συλλογής με χρήση αέρα (Air purge system). Σύστημα διασφάλισης θέσης σωλήνα μεταφοράς γάλακτος από τον τερματικό διακόπτη. Δύο αισθητήρες θερμοκρασίας IP65 με μήνυμα δυσλειτουργίας για τη διασφάλιση σωστής θερμοκρασίας. 54

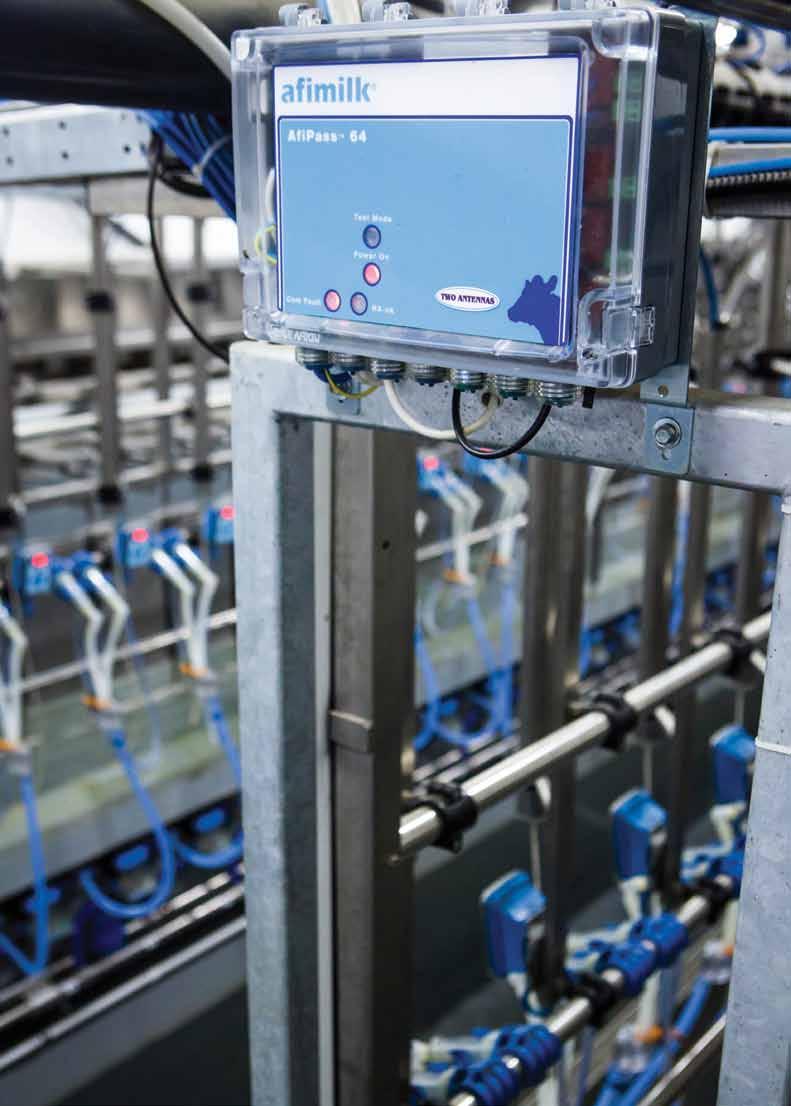

55 ΕΞΟΙΚΟΝΟΜΗΣΗ Ελάχιστη κατανάλωση νερού και χημικών. Εξοικονόμηση Μειωμένα λειτουργικά έξοδα. Ελάχιστες ανάγκες συντήρησης. ΔΕΞΑΜΕΝΗ ΠΛΥΣΗΣ MILKPLAN Μεγέθη από 80 έως και 500lt. Κατασκευή κλειστού τύπου από ανοξείδωτο χάλυβα AISI 304 με προστατευτικό καπάκι που εξασφαλίζει τη μέγιστη διατήρηση θερμοκρασίας, την ελαχιστοποίηση απωλειών ενέργειας και την καθαρότητα του νερού. Τερματικός διακόπτης ελέγχου για τη διασφάλιση θέσης σωλήνα μεταφοράς γάλακτος. Αντίσταση 12kW με θερμοστάτη για διατήρηση ζεστού νερού. Ηλεκτρόδια στάθμης νερού. Βάνα αποχέτευσης DN50 μεγάλης ροής για άμεση εκκένωση. ΠΙΝΑΚΑΣ ΔΟΣΟΜΕΤΡΗΣΗΣ ΑΠΟΛΥΜΑΝΤΙΚΩΝ Αυτόματη δοσομέτρηση απορρυπαντικού και οξέος με περισταλτικές αντλίες 24VDC. Hλεκτρομαγνητικές βαλβίδες κρύου/ζεστού νερού 24V ολικής παροχής ¾ για γρήγορο γέμισμα. Κατασκευή από ανοξείδωτο χάλυβα AISI 304. Σωληνώσεις ανθεκτικές στη χρήση οξέων. 55

56

57 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ Ηλεκτρονική διαχείριση κοπαδιού αιγοπροβάτων Afishepherd - Ηλεκτρονικό Σύστημα Διαχείρισης Κοπαδιού 57

58 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ ΗΛΕΚΤΡΟΝΙΚΟ ΣΥΣΤΗΜΑ ΔΙΑΧΕΙΡΙΣΗΣ ΚΟΠΑΔΙΟΥ AfiShepherd Η αυτοματοποιημένη συλλογή πληροφοριών είναι ο μόνος πρακτικός τρόπος για την επίτευξη μιας αξιόπιστης βάσης δεδομένων σχετικά με τη φάρμα και τα ζώα. 58

59 Το AfiShepherd είναι ένα αυτοματοποιημένο σύστημα, το οποίο χρησιμοποιώντας αισθητήρες, αναμεταδότες και εξοπλισμό τελευταίας τεχνολογίας, συλλέγει πληροφορίες σχετικά με την απόδοση κάθε ζώου, χτίζει μια βάση δεδομένων και εξάγει τις σχετικές αναφορές που απαιτούνται για τη λήψη αποφάσεων σε μία φάρμα αιγοπροβάτων. ΕΡΓΑΛΕΙΑ Το Afishepherd συνδυάζεται με τα παρακάτω εργαλεία: Γαλακτομετρητής AfiFree Milk Meter για άμεση, εύκολη και ακριβή εξαγωγή αποτελεσμάτων. Σύστημα αυτόματης αναγνώρισης AfiPass για την εξασφάλιση της αποτελεσματικής διαχείρισης του ζωικού κεφαλαίου καθώς και για την εφαρμογή συστηματικών προγραμμάτων για την γενετική του βελτίωση. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Αυξάνει την παραγωγικότητα του κοπαδιού. Επιτρέπει την ένωση σε ομάδες και τον διαχωρισμό. Βελτιστοποιεί τη χρήση της τροφής προς κατανάλωση. Βελτιώνει τη ζωική παραγωγή. Φορητή ηλεκτρονική συσκευή Afi2GO για άμεση ενημέρωση σχετικά με τυχόν συμπτώματα ή θεραπείες των ζώων. 59

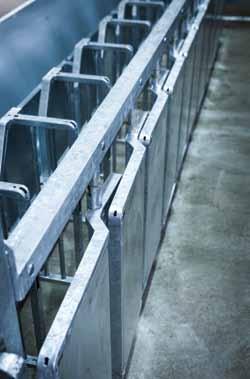

60 60

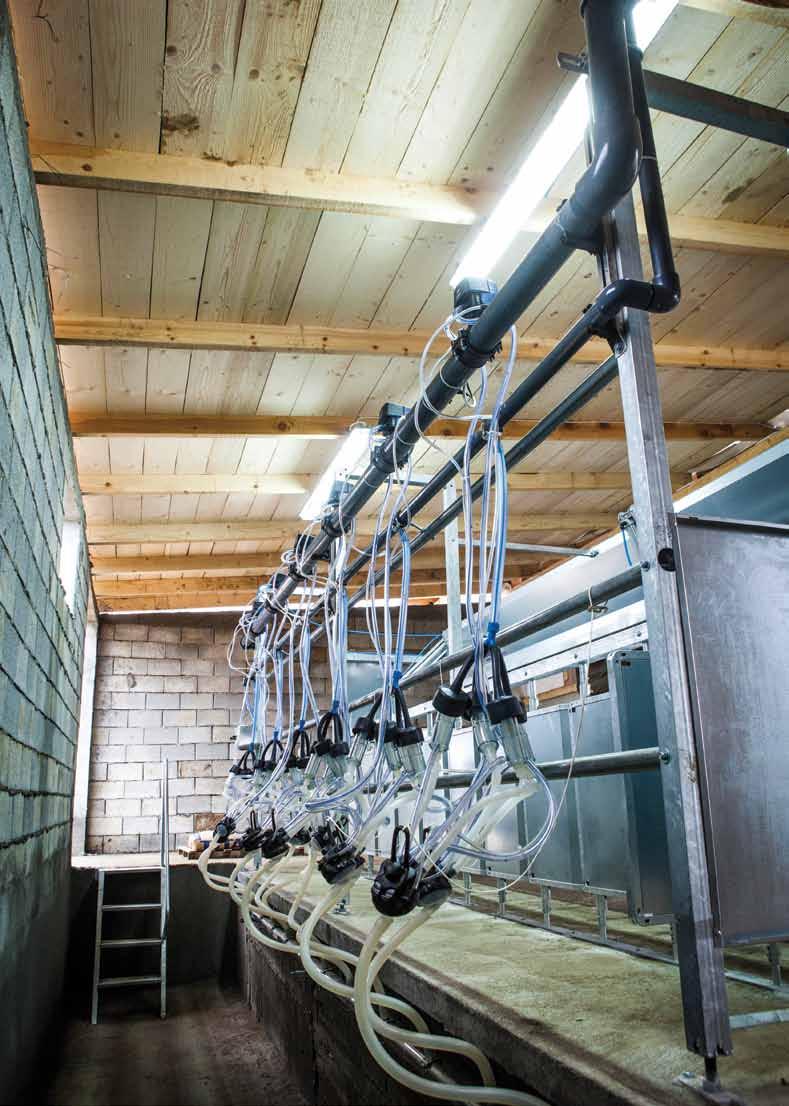

61 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron S4S Smart 4 Small Η σειρά αρμεκτικού συστήματος smart for small - S4S απαντά στις ανάγκες των νέων μικρών κτηνοτροφικών μονάδων. Είναι μια έξυπνη και οικονομική λύση για μικρά κοπάδια η οποία με τον εναλλακτικό και εργονομικό σχεδιασμό της διασφαλίζει την ενδεδειγμένη και ασφαλή άμελξη των ζώων. Το S4S είναι μια αξιόπιστη λύση ευελιξίας. Συνδυάζεται συνήθως με παγίδα σταθερού τύπου αλλά ανά περίπτωση προσφέρεται και με παγίδα γρήγορης εξόδου. Προσαρμόζεται στις ανάγκες του κτηνοτρόφου διευκολύνοντας τις βασικές διαδικασίες άμελξης. Βασικό χαρακτηριστικό του S4S είναι η απευθείας έξοδος του γάλακτος στη δεξαμενή ψύξης μέσω του δοχείου συλλογής γάλακτος απαλλάσσοντας έτσι τον κτηνοτρόφο από χρονοβόρες διαδικασίες (άμελξη με κάδους κλπ.) βελτιώνοντας παράλληλα το επίπεδο εργασίας του καθώς και την ποιότητα του παραγόμενου γάλακτος. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Οικονομική και ευέλικτη λύση. Άνετη είσοδος/έξοδος για τα ζώα. Εύκολη πρόσβαση στον μαστό λόγω θέσης ζώου. Εύκολη, γρήγορη και ασφαλής εξαγωγή γάλακτος. Ελαχιστοποίηση ανθρώπινης φροντίδας & άνευ κόπου πλήρωση δεξαμενής τροφής. Επιλογή συγκεκριμένης δοσολογίας τροφής και δυνατότητα αυτόματης σίτισης. 61

62 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron S4S ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΓΙΔΑΣ Διαθέσιμo για μεγέθη από 1Χ6 έως και 2Χ24. Στιβαρή κατασκευή γαλβανισμένη εν θερμώ με σωλήνες πάχους έως 3mm. Κλειδιά παγίδευσης μηχανικής λειτουργίας με σειριακό κλείδωμα ανά θέση. Ατομικές ταΐστρες εν θερμώ γαλβανισμένες. ΠΡΟΑΙΡΕΤΙΚΑ: Χειροκίνητες πλευρικές θύρες εισόδου & εξόδου με κυλινδρικούς οδηγούς για εύκολη χρήση και υψηλή αντοχή. Ενιαία δεξαμενή τροφής με δυνατότητα συγκεκριμένης ποσότητας ανά θέση χωρητικότητας 0,03m³, μεταλλικά πτερύγια πνευματικής λειτουργίας και προστατευτικό κάλυμμα τροφής. Μηχανισμός αυτόματης πλήρωσης δεξαμενής τροφής. Παγίδα γρήγορης εξόδου ΕΞΟΠΛΙΣΜΟΣ Θήλαστρα & Συλλέκτες Θήλαστρα σιλικόνης και συλλέκτες γάλακτος υψηλής αντοχής με σύγχρονη, πρακτική και εργονομική σχεδίαση. Κατασκευασμένα από υλικά ανώτερης ποιότητας και συμμορφωμένα με τα πρότυπα ISO, τα θήλαστρα προσφέρουν απαλό μασάζ και εξασφαλίζουν την ομαλή άμελξη χωρίς να δημιουργούν άγχος στο ζώο ή ερεθισμούς στις θηλές του. Έχουν ενσωματωμένη βαλβίδα αυτόματης διακοπής ώστε να ελέγχεται αυτόματα η παροχή κενού τόσο κατά την άμελξη όσο και το πλύσιμο. Σταθερή παγίδα Μονάδα Κενού Yψηλής αντοχής λιπαινόμενη (CKB46) μονάδα κενού έως 2200 lt με σιγαστήρα, ρυθμιστή ακριβείας για σταθερό επίπεδο κενού και ανοξείδωτη δεξαμενή εξισορρόπησης κενού. 62

63 Στη Milkplan θέλουμε να είμαστε ευέλικτοι με σκοπό να παρέχουμε πάντα ποιοτικές και οικονομικές λύσεις για όλες τις ανάγκες. Δοχείο Γάλακτος Kεντρικός ανοξείδωτος συλλέκτης γάλακτος κάθετου τύπου με χωρητικότητα 40lt και τριφασική ή μονοφασική αντλία γάλακτος 0,75Hp. Πνευματικοί Παλμοδότες Πνευματικοί παλμοδότες με ρυθμιζόμενο εύρος παλμικού ρυθμού από 50 έως 180 ppm για εύρος κενού λειτουργίας από 35 έως 50 kpa. Κατασκευασμένοι από ειδικό αδιάβροχο υλικό ανθεκτικό στη διάβρωση με λιπαινόμενο slide ώστε να εξασφαλίζεται η σταθερή, αξιόπιστη και μακροπρόθεσμη απόδοσή τους. Σχεδιασμένοι κατάλληλα ώστε να διασφαλίζουν την ακρίβεια του παλμικού ρυθμού και την αποτελεσματική αποσυμφόρηση της κάθε θηλής, μειώνοντας το άγχος του ζώου και συμβάλλοντας παράλληλα στη διατήρηση της υγείας των μαστών. Σωληνώσεις Συστήματος Σωληνώσεις γάλακτος από ανοξείδωτο χάλυβα AISI 304 (DIN ) κατάλληλο για τρόφιμα. (Χρήση διπλού σωλήνα γάλακτος σε κάθε πλευρά για μεγάλα μεγέθη αρμεκτηρίων). Σωληνώσεις πλύσης PVC με αντοχή στις υψηλές θερμοκρασίες. PVC σωληνώσεις κενού και παλμοδοτών 10 atm για μέγιστη απόδοση. Δυνατότητα τοποθέτησης του εξοπλισμού σε χαμηλή ή υψηλή γραμμή (Low/ high line). Για ακόμα οικονομικότερη λύση παρέχεται η δυνατότητα διάταξης του εξοπλισμού σε γραμμή μεσαίου τύπου (middle-line) ή σε θέση ανά θέση. MP Armektron Simple Wash To MP Armektron Simple Wash προορίζεται για μονάδες που δεν χρήζουν αυτόματου συστήματος πλύσης. Περιλαμβάνει: Ανοξείδωτη λεκάνη παροχής νερού ανοιχτού τύπου 80 lt. Ελαστικές βάσεις πλύσης. ΠΡΟΑΙΡΕΤΙΚΑ: Θερμοσίφωνας και δυνατότητα αναβάθμισης συστήματος πλύσης στο MP Armektron 2to1 Pulse & Wash. 63

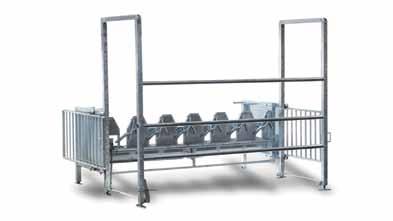

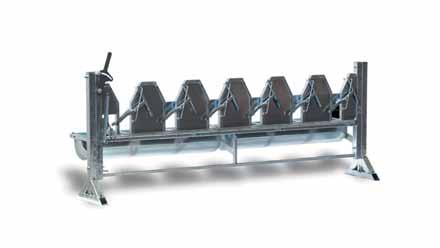

64 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron F4S Fixed 4 Start Η σειρά αρμεκτικού συστήματος fixed for start - F4S αποτελεί τη διαχρονική παραδοσιακή λύση άμελξης αιγοπροβάτων με χρήση σταθερής παγίδας. Είναι σχεδιασμένη για να απαντά στις ανάγκες νέων κτηνοτροφικών μονάδων με μικρό αριθμό ζώων. Ευέλικτη και οικονομική λύση. Το MP Armektron F4S είναι οικονομικό, εύκολο στη χρήση και αποτελεσματικό στη λειτουργία. Μόλις το πρώτο ζώο μπαίνει στη θέση άμελξης, αυτόματα ανοίγει η είσοδος για το επόμενο και ούτω καθεξής. Κάθε ζώο καταλαμβάνει τη θέση του η οποία κλειδώνει αυτόματα προς διευκόλυνση της άμελξης. Εγκαθίσταται εύκολα και γρήγορα στο χώρο και έχει ελάχιστες ανάγκες συντήρησης. Επιπλέον οφέλη ανάλογα με την επιλογή παγίδας και εξοπλισμού Απλή σταθερή παγίδα. Σταθερή παγίδα με πλαϊνή υποστήριξη, μπροστινές μπάρες ασφαλείας και θύρες εισόδου/εξόδου. Σταθερή παγίδα με πλαϊνή υποστήριξη, μπροστινές μπάρες ασφαλείας, θύρες εισόδου/εξόδου και ενιαία δεξαμενή τροφής. 64

65 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΓΙΔΑΣ Διαθέσιμo για μεγέθη από 1Χ6 έως και 2Χ24. Στιβαρή κατασκευή γαλβανισμένη εν θερμώ με σωλήνες πάχους έως 3mm. Κλειδιά παγίδευσης μηχανικής λειτουργίας με σειριακό κλείδωμα ανά θέση. Ατομικές ταΐστρες εν θερμώ γαλβανισμένες. ΠΡΟΑΙΡΕΤΙΚΑ: Χειροκίνητες πλευρικές θύρες εισόδου & εξόδου με κυλινδρικούς οδηγούς για εύκολη χρήση και υψηλή αντοχή. Ενιαία δεξαμενή τροφής με δυνατότητα συγκεκριμένης ποσότητας ανά θέση χωρητικότητας 0,03m³, μεταλλικά πτερύγια πνευματικής λειτουργίας και προστατευτικό κάλυμμα τροφής. Μηχανισμός αυτόματης πλήρωσης δεξαμενής τροφής. Μπορεί να συνδυαστεί με σύστημα άμελξης σε δοχεία γάλακτος ή φορητό αρμεκτικό σύστημα (τρόλεϊ) καθώς και με τον εξοπλισμό του MP Armektron S4S. Για τον εξοπλισμό του MP Armektron S4S μπορείτε να ανατρέξετε στις σελίδες

66 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ ΣΥΓΚΡΙΤΙΚΟΣ ΠΙΝΑΚΑΣ MP ARMEKTRON MP Armektron F4A S4S (με σταθερή παγίδα) S4S (με παγίδα γρήγορης εξόδου) F4S (με δοχείο γάλακτος) Μέγεθος κοπαδιού Μέγεθος αρμεκτηρίου 1x8-2x60 1x6-2x24 1x6-2x24 1x6-1x12 Στιβαρή κατασκευή Ατομικές θύρες διαχωρισμού - - Πλευρικές θύρες εισόδου προαιρετικά Ατομικές ταΐστρες Δεξαμενή τροφής προαιρετικά προαιρετικά προαιρετικά προαιρετικά Μηχανισμός αυτόματου γεμίσματος δεξαμενής τροφής προαιρετικά προαιρετικά προαιρετικά προαιρετικά Σιλό αποθήκευσης τροφής προαιρετικά προαιρετικά προαιρετικά προαιρετικά Κλειδιά παγίδευσης Σε αρμεκτήρια αιγών Σε αρμεκτήρια αιγών Θήλαστρα και συλλέκτες Τερματικό δοχείο γάλακτος (τοποθέτηση αντλίας γάλακτος προαιρετικά) (τοποθέτηση αντλίας γάλακτος προαιρετικά) - Σωληνώσεις συστήματος (Σωληνώσεις πλύσης PVC) (Σωληνώσεις πλύσης PVC) - Σωληνώσεις κενού & παλμοδοτών - Παλμοδότες Ηλεκτρονικοί Πνευματικοί (Δυνατότητα τοποθέτησης Πνευματικοί (Δυνατότητα τοποθέτησης Πνευματικοί (Δυνατότητα τοποθέτη- ηλεκτρονικών) ηλεκτρονικών) σης ηλεκτρονικών) MP Armektron 2to1 Pulse & Wash Δυνατότητα αναβάθμισης Δυνατότητα αναβάθμισης - MP Armektron Simple Wash Δυνατότητα αναβάθμισης Inverter MP Nautilus προαιρετικά (με αναβάθμιση στο MP Armektron 2to1) προαιρετικά (με αναβάθμιση στο MP Armektron 2to1) - Δυνατότητα τοποθέτησης του εξοπλισμού σε χαμηλή ή υψηλή γραμμή (low/high line) - Δυνατότητα διάταξης του εξοπλισμού σε γραμμή μεσαίου τύπου (middle-line) ή σε θέση ανά θέση. προαιρετικά προαιρετικά προαιρετικά - 66

67 F4S (με φορητό αρμεκτικό σύστημα-τρόλεϊ) x6-1x24 - προαιρετικά προαιρετικά προαιρετικά F4S (με εξοπλισμό S4S) x6-2x24 - προαιρετικά προαιρετικά προαιρετικά Πνευματικοί (Δυνατότητα τοποθέτησης ηλεκτρονικών) - Δυνατότητα αναβάθμισης - - προαιρετικά (τοποθέτηση αντλίας γάλακτος προαιρετικά) (Σωληνώσεις πλύσης PVC)) Πνευματικοί (Δυνατότητα τοποθέτησης ηλεκτρονικών) Δυνατότητα αναβάθμισης προαιρετικά (με αναβάθμιση στο MP Armektron 2to1) - προαιρετικά 67

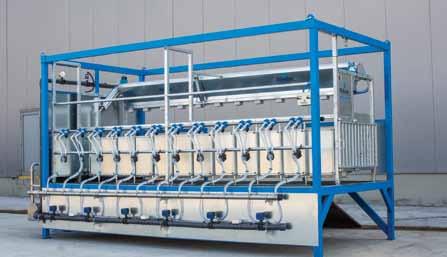

68 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron Easy-Set-Up Οι σειρές αρμεκτικών συστημάτων MP Armektron F4A και MP Armektron S4S παρέχονται και με την κατασκευή Easy-Set-Up ώστε να τοποθετούνται εύκολα και γρήγορα χωρίς να απαιτείται ειδική διαρρύθμιση στον χώρο για την εγκατάστασή τους (σκάμμα, πλακάκια, αποχέτευση κλπ). Το MP Armektron Easy-Set-Up είναι εργονομικά σχεδιασμένο ώστε να καταλαμβάνει τον ελάχιστο χώρο ανάλογα με το μέγεθος του κοπαδιού ενώ ταυτόχρονα να διασφαλίζει την ομαλή άμελξη και την υγεία των ζώων. Μπορεί να ενσωματώνει ράμπες εισόδου/ εξόδου, παγίδα με ατομικές ταϊστρες, πλευρικές θύρες, δεξαμενή τροφής, μηχανισμό αυτόματης τροφοδοσίας, θήλαστρα και συλλέκτες, δοχείο γάλακτος, ηλεκτρονικούς παλμοδότες, μονάδα κενού καθώς και σύστημα 2 to1 Pulse & Wash για αυτόματη πλύση και έλεγχο παλμοδοτών, ή Simple Wash. Το MP Armektron Easy-Set-Up είναι έτοιμο για χρήση χωρίς επιπλέον έξοδα εγκατάστασης. Περιλαμβάνει ηλεκτρολογικό πίνακα παροχής ρεύματος ή γεννήτρια και μπορεί να τοποθετηθεί σε οποιοδήποτε μέρος. 68

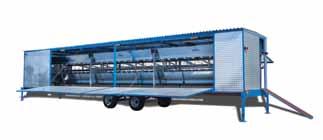

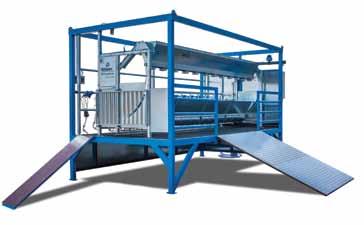

69 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP Armektron Mobile Το μεταφερόμενο αρμεκτήριο αιγοπροβάτων MP Armektron Mobile αποτελεί μια λειτουργική και αποτελεσματική λύση άμελξης για μετακινούμενες κτηνοτροφικές μονάδες με μεγάλο αριθμό ζώων. Σκοπός του προϊόντος είναι η διευκόλυνση της άμελξης ώστε η οποιαδήποτε μετακίνηση του κοπαδιού να μην απαιτεί αλλαγή στη ροή των καθημερινών εργασιών και του προγράμματος των ζώων και ασφαλώς να διασφαλίζει την ασφάλεια και υγεία του κοπαδιού. Απλά ακινητοποιείστε την πλατφόρμα, ρυθμίστε τη στο κατάλληλο ύψος και κλίση μέσω των ειδικών μηχανισμών και το MP Armektron Mobile είναι έτοιμο να τεθεί σε λειτουργία ακόμη και στην πιο δυσπρόσιτη περιοχή! Το MP Armektron Mobile έχει ειδικό σχεδιασμό ώστε να συνδυάζει τα πλεονεκτήματα ενός ολοκληρωμένου αρμεκτηρίου στο χώρο μιας μετακινούμενης πλατφόρμας. Ενσωματώνει παγίδα με ατομικές ταϊστρες, πλευρικές θύρες, δεξαμενή τροφής, μηχανισμό αυτόματης τροφοδοσίας, θήλαστρα και συλλέκτες, δοχείο γάλακτος, ηλεκτρονικούς παλμοδότες, μονάδα κενού, σύστημα πλύσης και μπορεί να περιλαμβάνει γεννήτρια σε περίπτωση που η παροχή ηλεκτρικού ρεύματος είναι αδύνατη. Περιλαμβάνει ακόμη λάμπες, πρίζες καθώς και σύστημα αυτόματης ανύψωσης ράμπας εισόδου/ εξόδου. Η πλατφόρμα μεταφοράς του MP Armektron Mobile μπορεί να είναι ανοιχτού ή κλειστού τύπου. Η διαφορά έγκειται στα πλαϊνά τοιχώματα τα οποία ανασηκώνονται ώστε να προσφέρουν προστασία από τον ήλιο. Και στις δυο περιπτώσεις πλατφόρμας μπορεί να εγκατασταθεί όποιο μοντέλο MP Armektron (Fast 4 All, Smart 4 Small ή Fixed 4 Start) ικανοποιεί πλήρως τις ανάγκες της κάθε μονάδας. Η εύκολη μεταφορά, η απρόσκοπτη είσοδος και έξοδος των ζώων στο αρμεκτήριο, η αυτόματη πλύση, η γρήγορη και ασφαλής εξαγωγή του γάλακτος καθώς και η ελαχιστοποίηση της ανθρώπινης φροντίδας είναι μερικά από τα κύρια πλεονεκτήματα του MP Armektron Mobile. 69

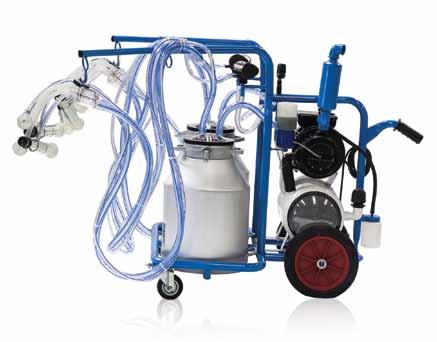

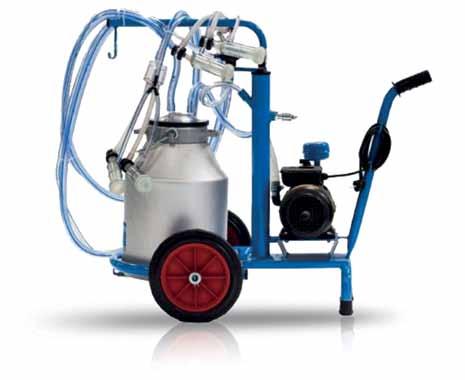

70 ΦΟΡΗΤΑ ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΙΓΟΠΡΟΒΑΤΩΝ MP S&G Milking Trolley H σειρά φορητών αρμεκτικών συστημάτων MP S&G Milking Trolley έρχεται για να καλύψει τις ανάγκες μικρών μονάδων αιγοπροβάτων. Tα MP S&G Milking Trolley πληρούν όλες τις προδιαγραφές άμελξης. Μετακινούνται εύκολα και λειτουργούν σχεδόν αθόρυβα ώστε να μην ενοχλούν ή στρεσάρουν τα ζώα. Διατίθενται σε εκδόσεις για αιγοπρόβατα, με δοχείο γάλακτος 30 λίτρων, πλαστικό, ανοξείδωτο ή αλουμινίου και ξεχωρίζουν για την υψηλή αντοχή τους στην οξείδωση, τη χαμηλή κατανάλωση ενέργειας και την προσιτή τους τιμή. MP S&G Milking Trolley για 2 αιγοπρόβατα 70

71 MP S&G Milking Trolley για 4 αιγοπρόβατα ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ MP S&G MILKING TROLLEY ΓΙΑ 2 Ή 4 ΑΙΓΟΠΡΟΒΑΤΑ Αντλία κενού 220V, 0.75hp, 220lt/min ή 220V, 1,5hp 350lt/min με δεξαμενή κενού Σιγαστήρας μείωσης θορύβου Βραχίονας στήριξης γραμμής γάλακτος Λιπαινόμενη αντλία κενού με δοχείο λαδιού 1lt Θήλαστρα & γραμμή γάλακτος υψηλής ποιότητας και αντοχής (ευρωπαϊκής προέλευσης) Pυθμιστής κενού ακριβείας Πνευματικός παλμοδότης με ανοξείδωτο κάλυμμα Μανόμετρο γλυκερίνης Φ63 71

72

73 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΓΙΑ ΑΙΓΟΠΡΟΒΑΤΑ Ταινίες τροφής Μηχανές Απογαλακτισμού Βούρτσες Ποτίστρες Ταΐστρες 73

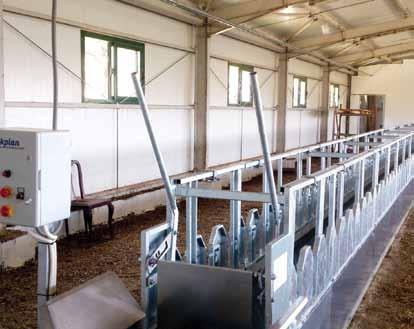

74 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ταινίες Τροφής Tο σιτηρέσιο και ο σταβλικός χώρος σε μια κτηνοτροφική μονάδα είναι δύο από τους βασικότερους παράγοντες που κρίνουν την παραγωγική πορεία και βιωσιμότητά της. Η σίτιση των ζώων θα πρέπει να γίνεται σε άνετο περιβάλλον και η ποσότητα της τροφής να κατανέμεται ομαλά και ομοιόμορφα. Η ταινία τροφής MP Feeding Belt με τον εργονομικό και λειτουργικό σχεδιασμό της αποτελεί την ιδανική λύση για τη σίτιση των αιγοπροβάτων. Καταλαμβάνει ελάχιστο χώρο και επιτρέπει τη ρύθμιση της ταχύτητας ανάλογα με την προτίμηση του κτηνοτρόφου. Διευκολύνει τη σίτιση αφού μπορεί να γίνει από μια πλευρά καθώς και το μαρκάρισμα ή τον εμβολιασμό παρέχοντας ασφαλές κλείδωμα ανά θέση. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Εν θερμώ γαλβανιζέ κατασκευή Ατομικά κλειδιά παγίδευσης Inverter με ψηφιακή οθόνη Μεγέθη από 10m έως 100m Μοτέρ 24kW 380V 50/60Hz Kατανομή 6 ζώων ανα μέτρο Iμάντας PVC πλάτους 600mm Γαλβανιζέ ή ανοξείδωτα πλαϊνά καπάκια προστασίας Pυθμιζόμενη ταχύτητα Φωτοκύτταρο 74

75 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Μηχανές Απογαλακτισμού Ο υποσιτισμός έχει δυσμενείς επιδράσεις στην ανάπτυξη ενός νεαρού ζώου. Από την άλλη πλευρά όμως η γαλουχία της μητέρας αναστέλλει την εκδήλωση του οίστρου και κατά γενικό κανόνα έχει δυσμενή επίδραση στη γονιμότητά της. Οι μηχανές απογαλακτισμού απαντούν στην ανάγκη πρόωρης απομάκρυνσης των αρνιών από τις μητέρες τους αποτρέποντας την ελλειμματική διατροφή του νεαρού ζώου ή την επιμήκυνση της άνοιστρης περιόδου της μητέρας. Η νέα μηχανή απογαλακτισμού του γερμανικού οίκου Förster-Technik για μικρά πρόβατα και αίγες μειώνει την καθημερινή εργασία του κτηνοτρόφου και εξασφαλίζει την υγιή και ομαλή ανάπτυξη των νεαρών ζώων χωρίς προβλήματα. Προσφέρει ταχύτατη προετοιμασία τροφής και επιλογή ρυθμίσεων θέρμανσης, ανάδευσης και δοσολογίας. Είναι εύκολη στο πλύσιμο και απλή στη λειτουργία. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ηλεκτρονικό θερμόμετρο Οθόνη ένδειξης παραμέτρων και πληκτρολόγιο για εύκολη ρύθμιση 8 θέσεις απογαλακτισμού ζώα ανά θέση Δεξαμενή σκόνης 35 kg Χρόνος προετοιμασίας τροφής min Ανοξείδωτο προστατευτικό κάλυμμα για προστασία από τα έντομα Μηχανισμός ρύθμισης ύψους θέσης Ρεύμα λειτουργίας 2.8 kw (240V)/ 3.2 kw (230V)/ 5.0 kw (400V) 75

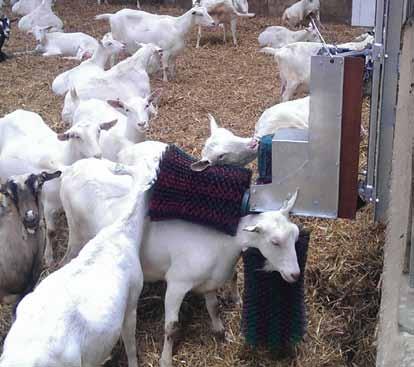

76 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Bούρτσες Έχει παρατηρηθεί ότι η χρήση βούρτσας έχει πολλαπλά πλεονεκτήματα για τα ζώα και συμβάλλει ιδιαίτερα στην παραγωγικότητά τους. To απαλό μασάζ, ο τακτικός καθαρισμός και η καλή αιμάτωση βελτιώνουν τη διαβίωσή τους και αυξάνουν την απόδοσή τους. Στην επιλογή της κατάλληλης βούρτσας, σημαντικές παράμετροι είναι η ποιότητα της τρίχας, η ταχύτητα περιστροφής της βούρτσας, η συνεχής και οικονομική λειτουργία, η σταθερότητα του συστήματος προς αποφυγή ατυχημάτων καθώς και η αυτόματη ρύθμιση στο ύψος του ζώου. Εκτός των παραπάνω, στη Milkplan δίνουμε επίσης έμφαση στην προσαρμοστικότητα της βούρτσας για κάθε είδος αίγας ώστε να είναι κατάλληλη για κάθε κοπάδι. ΤECHNICAL SPECIFICATIONS Κατάλληλη για εσωτερική και υπαίθρια εγκατάσταση Ηλεκτροκινητήρας 230 V / 50 Hz Ισχύς 0,30 KW Αυτόματη λειτουργία με την ώθηση του ζώου και αυτόματη παύση με την απομάκρυνσή του Αυτορυθμιζόμενο ύψος ανάλογα με το ύψος του ζώου Ειδικές τρίχες (100% Nylon) με πολύ μεγάλη διάρκεια ζωής που δεν αλλοιώνονται με τη χρήση 60 στροφές ανά λεπτό Βάρος 110 kg. 76

77 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ταΐστρες Η ασφαλής σίτιση των ζώων είναι ιδιαίτερα σημαντικός παράγοντας για έναν στάβλο και αποτελεί καίρια φροντίδα για τον κτηνοτρόφο. Οι ταϊστρες χόρτου/ καρπού Milkplan ξεχωρίζουν για τον εργονομικό σχεδιασμό τους, τη στιβαρή κατασκευή τους και την αντοχή τους στο χρόνο. Παρέχουν άνετη και εύκολη πρόσβαση 6 έως 8 ζώων ταυτόχρονα, γαλβανιζέ σκάφη καρπού και μασίφ βέργα για συγκράτηση χόρτου/ σανού. Διατίθενται σε μοντέλα διαδρόμου ή τοίχου. Mήκος: 2000m Πλάτος: 600mm Υψος: A) 500mm ή Β) 1000mm ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ποτίστρες Απαραίτητο στοιχείο για έναν στάβλο είναι το καθαρό νερό το οποίο πρέπει να διατίθεται σε αφθονία σε εύκολα προσβάσιμα δοχεία σχεδιασμένα να διευκολύνουν τη ζωή του κοπαδιού. Οι ποτίστρες Milkplan ενσωματώνουν φλοτέρ υψηλής πίεσης για γρήγορο γέμισμα, ειδικό προστατευτικό κάλυμμα ώστε να διατηρούν το νερό καθαρό από εξωτερικούς παράγοντες, βάνα αποχέτευσης, σωλήνα υπερχείλισης και προαιρετικά αντίσταση για θέρμανση του νερού. Mήκος: 2000m Πλάτος: 500mm Υψος: 220mm Διαφορετικά μεγέθη κατόπιν παραγγελίας. 77

78

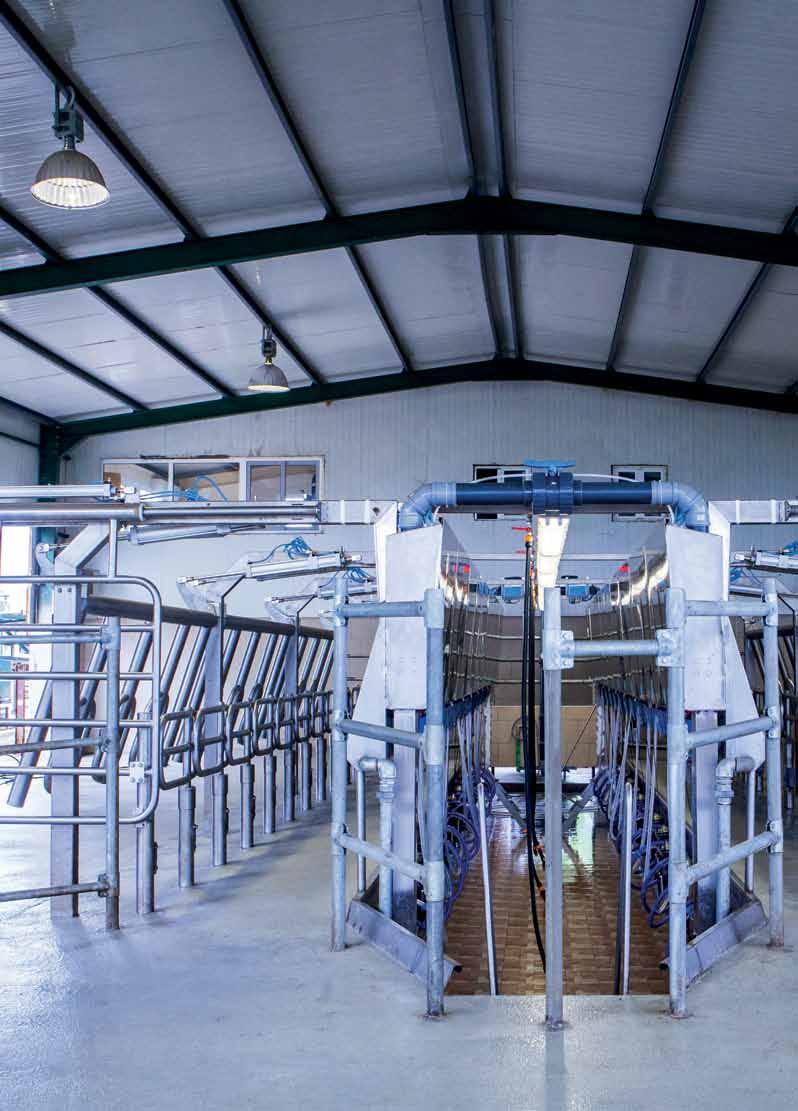

79 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ & ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΑΓΕΛΑΔΩΝ

80

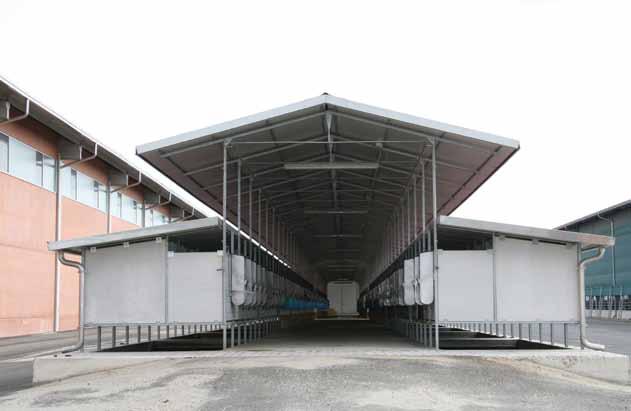

81 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Armektron Superb MP Armektron Dynamic Εξοπλισμός MP Armektron MP Armektron 2to1 Pulse & Wash Ηλεκτρονική Διαχείριση Κοπαδιού

82 82

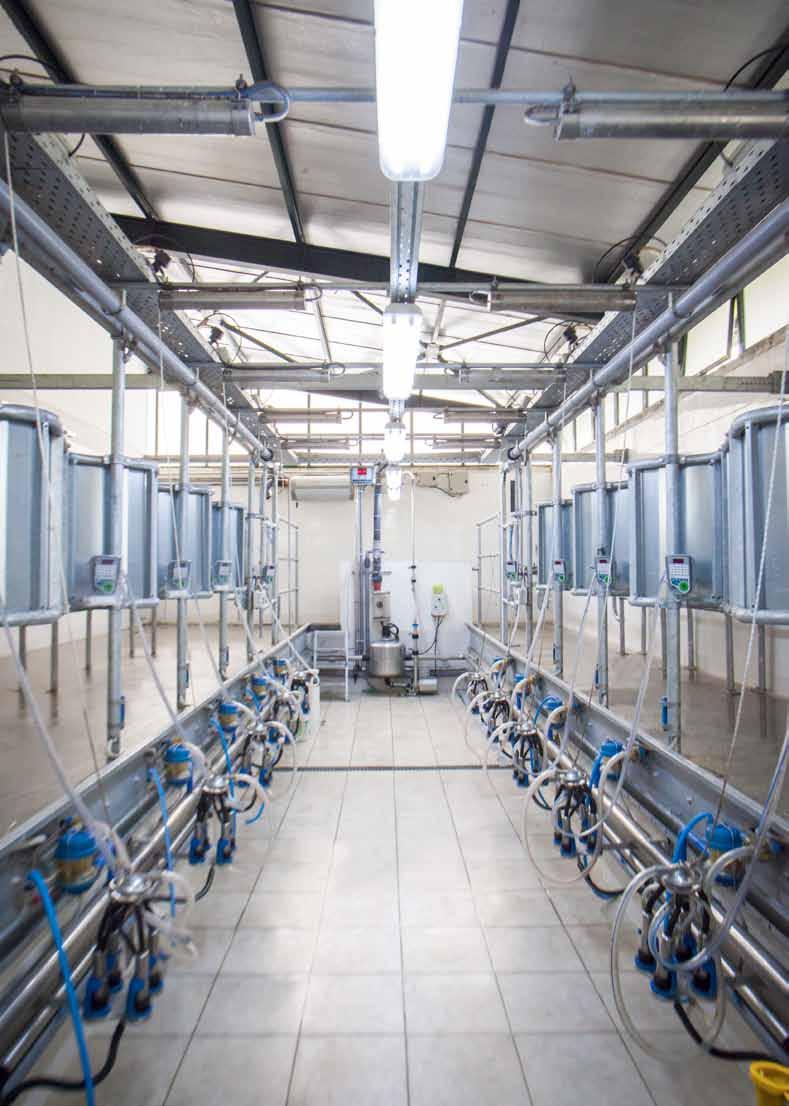

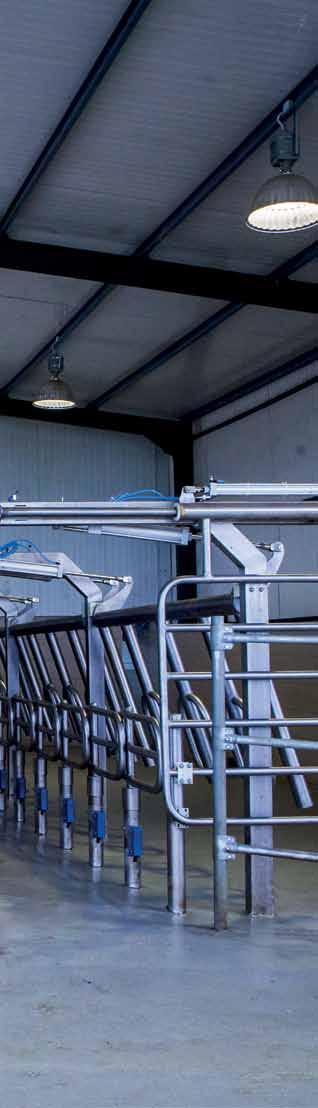

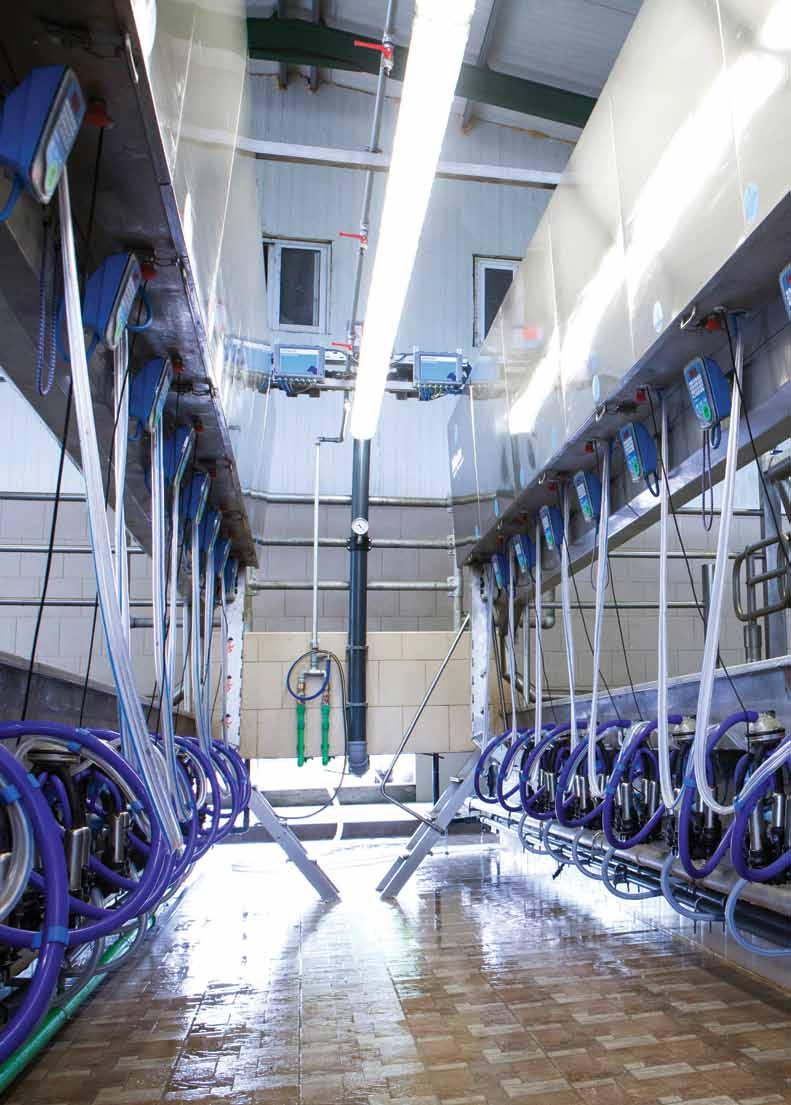

83 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Armektron Superb H σειρά παράλληλου αρμεκτικού συστήματος αγελάδων γρήγορης διαφυγής MP Armektron Superb είναι η ιδανική λύση για φάρμες που δίνουν βαρύτητα στη γρήγορη άμελξη, τη μέγιστη απόδοση, την ευκολία καθαρισμού, τη μείωση λειτουργικών εξόδων και παράλληλα την επαγγελματική εμφάνιση. Παρέχει ιδιαίτερα σημαντικά οφέλη στον κτηνοτρόφο καθώς είναι κατασκευασμένο για 24ωρη λειτουργία, μειώνει το χρόνο εισόδου-εξόδου των ζώων, απαιτεί μικρότερο κτιριακό όγκο και μπορεί να συνδυαστεί με τον πιο σύγχρονο εξοπλισμό άμελξης και ηλεκτρονικής διαχείρισης. Το MP Armekton Superb έχει μειωμένες ανάγκες χώρου εγκατάστασης χάρη στην ευέλικτη και εργονομική του σχεδίαση, η οποία σε συνδυασμό με τον σύγχρονο εξοπλισμό του συμβάλλει εξαιρετικά στη διευκόλυνση και επίσπευση της διαδικασίας άμελξης. Ο έξυπνος σχεδιασμός εισόδου και διαδρόμου προσφέρει άνεση στα ζώα και επιταχύνει σημαντικά την μετακίνησή τους προσφέροντας περαιτέρω εξοικονόμηση χρόνου στον χειριστή. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Αποτελεσματική άμελξη. Εξοικονόμηση χρόνου. Άνετη είσοδος / έξοδος. Εύκολη και χωρίς άγχος μετακίνηση για τα ζώα. Εύκολη πρόσβαση στο μαστό. Μείωση λειτουργικών εξόδων. Μειωμένες ανάγκες χώρου εγκατάστασης ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΓΙΔΑΣ Διαθέσιμο για μεγέθη από 1χ4 έως 2x40 Κατασκευή βαρέως τύπου Kατασκευή βαρέως τύπου από σωλήνες πάχους έως 4mm εν θερμώ γαλβανισμένες ή από ανοξείδωτο χάλυβα AISI 304 (DIN ). Καμπίνα ελέγχου Ανοξείδωτη ενιαία καμπίνα για άριστη προστασία του ηλεκτροπνευματικού εξοπλισμού από τη σκόνη και την υγρασία. Ανοξείδωτος κοπροσυλλέκτης Κανάλι κοπροσυλλέκτη κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304 (DIN ), σπείρωμα παροχής νερού 2, αυτόματη ηλεκτροβαλβίδα, σωλήνας 76mm για άμεση αποχέτευση του ακάθαρτου νερού. Μηχανισμός anti-stress Index Εξασφάλιση ομαλής κίνησης των ζώων προς την κατάλληλη θέση άμελξης. Ατομικές θύρες Ατομικές περιστρεφόμενες θύρες εν θερμώ γαλβανισμένες ή από ανοξείδωτο χάλυβα AISI 304 (DIN ) με ελατήριο επαναφοράς και νέο μηχανισμό υψηλής αντοχής σε καταπονήσεις. Πόρτα Εισόδου Πόρτα εισόδου πνευματικής λειτουργίας με οδηγό διαδρομής και χειρισμό από κομβιοδόχο μέσα στο σκάμμα. Δίκτυο αέρος Ανοξείδωτα πνευματικά έμβολα υψηλής αντοχής, διπλής κατεύθυνσης και βαλβίδα άμεσης εκτόνωσης. Εντολή λειτουργίας από ηλεκτροβαλβίδες αέρος μέσα στο σκάμμα. Προστατευτικό Ποδιού (Kick rail) Από ανοξείδωτο χάλυβα AISI 304 (DIN ) πάχους 3mm για προστασία του χειριστή από πιθανά χτυπήματα και ταυτόχρονα του εξοπλισμού άμελξης από ακαθαρσίες. 83

84 84

85 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Armektron Dynamic Tο αρμεκτικό σύστημα αγελάδων τύπου ψαροκόκκαλο MP Armektron Dynamic είναι ένα από τα πιο εύχρηστα και σταθερά συστήματα παγκοσμίως. Προσφέρει άνετη και εύκολη είσοδο και έξοδο των ζώων στο χώρο άμελξης και μπορεί να συνδυαστεί τόσο με απλό εξοπλισμό άμελξης όσο και με πλήρες σύστημα ηλεκτρονικής διαχείρισης κοπαδιού. Χάρη στην σχεδίασή του, η θέση της αγελάδας σε γωνία 32 επιτρέπει την απρόσκοπτη θέαση του μαστού και διευκολύνει την πρόσβαση του κτηνοτρόφου καθώς και την τοποθέτηση των θηλάστρων. Προσφέρεται στην απλή του μορφή καθώς και με δυνατότητα γρήγορης διαφυγής πνευματικής λειτουργίας ώστε να μειώνεται χρόνος εισόδου/ εξόδου. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Άνετη και αποτελεσματική άμελξη. Ανθεκτική και στιβαρή κατασκευή. Έυκολη πρόσβαση στο μαστό. Άνετη είσοδος/έξοδος. Εύκολη και χωρίς άγχος μετακίνηση για τα ζώα. Οικονομική λύση. Εξοικονόμηση χρόνου με επιλογή Fast-Exit. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΓΙΔΑΣ Διαθέσιμο για μεγέθη από 1x3 έως 2x24. Κατασκευή βαρέως τύπου Στιβαρή κατασκευή με σωλήνες πάχους έως 4mm εν θερμώ γαλβανισμένες ή ανοξείδωτο χάλυβα AISI 304 (DIN ) για διαχρονική εγγύηση. Προστατευτικό Ποδιού (kick rail) Εν θερμώ γαλβανισμένο ή ανοξείδωτο χάλυβα AISI 304 (DIN ) πάχους 3mm για προστασία του χειριστή από πιθανά χτυπήματα και ταυτόχρονα του εξοπλισμού άλμεξης από ακαθαρσίες. Μπάρα Στήθους Γαλβανισμένη εν θερμώ μπροστινή μπάρα στήθους πάχους 3mm ενισχυμένη με ειδική βάση και δυνατότητα ρύθμισης έως και 5cm. Προστατευτικές λαμαρίνες Γαλβανισμένες εν θερμώ πάχους 2mm τοποθετημένες ανά θέση αγελάδας για προστασία του χειριστή από τις ακαθαρσίες. Θύρες Μηχανικές ή πνευματικές θύρες εισόδου-εξόδου για εύκολο χειρισμό. 85

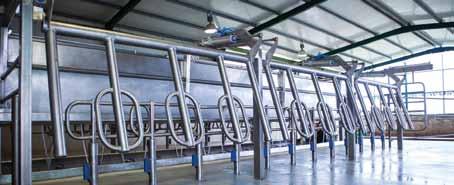

86 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Armektron Superb - Dynamic Η παγίδα αποτελεί ένα από τα πλέον σημαντικά μέρη του αρμεκτηρίου αφού συνδέεται άρρηκτα με την ταχύτητα εισόδου και εξόδου των ζώων προς και από τη θέση άμελξης, την ομαλή και εύκολη κίνησή τους στο χώρο, την αποφυγή πιθανών τραυματισμών καθώς και την άνεσή τους, παραμέτρους ιδιαίτερα σημαντικές για την εξασφάλιση της μέγιστης παραγωγής γάλακτος. Τα οφέλη της είναι πολλαπλά όχι μόνο για το ίδιο το ζώο αλλά και για τον χειριστή του συστήματος καθώς η αναλυτική μελέτη και ο εργονομικός σχεδιασμός μιας παγίδας συμβάλλουν στη διευκόλυνση της όλης διαδικασίας άμελξης. Εξίσου σημαντική όμως είναι και η επιλογή του κατάλληλου εξοπλισμού. Γι αυτό το λόγο, στη Milkplan έχουμε ερευνήσει, σχεδιάσει και επιλέξει την πιο λειτουργική και αξιόπιστη λύση αρμεκτικού εξοπλισμού εξασφαλίζοντας παράλληλα την άνεση του χειριστή και τη διατήρηση της υγείας του ζώου. ΕΞΟΠΛΙΣΜΟΣ Θήλαστρα & Συλλέκτες Θήλαστρα σιλικόνης και συλλέκτες γάλακτος με σύγχρονη, πρακτική και εργονομική σχεδίαση που προσφέρουν μέγιστη ροή και μηδενικές εκροές κενού κατά τη διάρκεια της ενεργοποίησης του συστήματος. Συμμορφωμένα με τα πρότυπα ISO τα θήλαστρα συνδυάζουν απαλό μασάζ και ενδείκνυνται για ομαλή και χωρίς ερεθισμούς άμελξη εξασφαλίζοντας την άνεση του ζώου και την ευκολία του χειριστή. Προσφέρουν εγγύηση μέγιστης εκκένωσης γάλακτος χωρίς αφρό και εξασφαλίζουν σταθερό επίπεδο κενού. Ακόμη, είναι ανθεκτικά σε χτυπήματα, οξέα και υψηλές θερμοκρασίες, έχουν άριστη πρόσφυση στις θηλές και παρέχουν τη δυνατότητα διαχωρισμού των υποδοχών προς αποφυγή των μολύνσεων. Οι συλλέκτες γάλακτος προσφέρονται με χωρητικότητα 240cc ή 350cc, ολοκληρωμένη λειτουργία shut-off με βαλβίδα και χωρίς, σταυρικό τύπο παλμού (cross pulsation: side by side/front-rear) και είναι κατάλληλα για standard συστήματα ή αυτόματης αποκόλλησης. Δοχείο Γάλακτος Kεντρικός ανοξείδωτος συλλέκτης γάλακτος κάθετου ή οριζόντιου τύπου με χωρητικότητα από lt, τριφασική ή μονοφασική αντλία γάλακτος έως 2Hp και ανοξείδωτο φίλτρο γάλακτος 620mm. 86

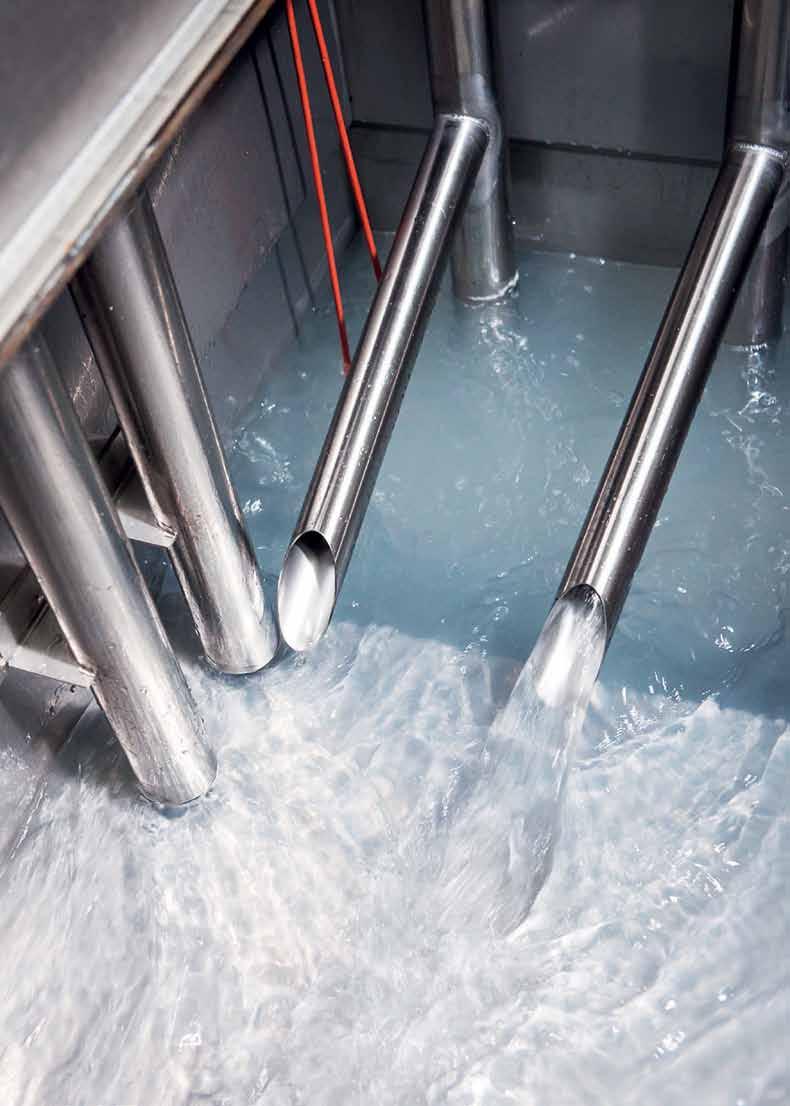

87 Σωληνώσεις Συστήματος Σωληνώσεις γάλακτος και πλύσης (προαιρετικά) από ανοξείδωτο αντιμαγνητικό χάλυβα AISI 304 (DIN ) κατάλληλο για τρόφιμα. PVC σωληνώσεις κενού και παλμοδοτών 10 atm για μέγιστη απόδοση. Χρήση διπλού σωλήνα γάλακτος σε κάθε πλευρά για μεγάλα μεγέθη αρμεκτηρίων ( 2x12). Μονάδα Κενού Yψηλής αντοχής λιπαινόμενη (CKB46) μονάδα κενού έως 3500lt με σιγαστήρα και ρυθμιστή ακριβείας. Είναι κατασκευασμένη από ανοξείδωτο χάλυβα και εξασφαλίζει σταθερότητα στο επίπεδο κενού ακόμη και σε περίπτωση διαρροής από λάθος του χειριστή. Στη Milkplan θέλουμε να είμαστε ευέλικτοι με σκοπό να παρέχουμε πάντα ποιοτικές και οικονομικές λύσεις για όλες τις ανάγκες. Hλεκτρονικοί Παλμοδότες Hλεκτρονικοί αδιάβροχοι παλμοδότες σχεδιασμένοι με έμφαση στη λεπτομέρεια για υψηλή ακρίβεια, αντοχή και αξιοπιστία. Διευκολύνουν την ταχεία και ομαλή άμελξη, τη διατήρηση της υγείας του μαστού καθώς και την εργασία του γαλακτοπαραγωγού. Με ενσωματωμένο το πρόγραμμα παλμού PCB, προσφέρουν ακριβή έλεγχο του παλμικού σήματος και ελαχιστοποίηση της κατανάλωσης κενού ώστε να διασφαλίζεται η βέλτιστη απόδοση, η άριστη σταθερότητα του συστήματος καθώς και οι στάσεις ανάπαυσης. Λειτουργούν με χαμηλή κατανάλωση ηλεκτρικού ρεύματος προς εξοικονόμηση ενέργειας μειώνοντας παράλληλα τον κίνδυνο οξείδωσης των ηλεκτρικών επαφών. Επίσης, είναι πλήρως στεγανοποιημένοι διασφαλίζοντας έτσι την πλήρη προστασία τους από τυχόν εξωγενείς παράγοντες (νερό, υγρασία κλπ.). Inverter Ο MP Nautilus είναι διαθέσιμος από 2.2kW έως 15kW και προσφέρει εξοικονόμηση ενέργειας μέχρι και 40%. Ακόμη, συμβάλλει στη μεγιστοποίηση της διάρκειας ζωής του κινητήρα, στη μειωμένη κατανάλωση λαδιού καθώς και στην αποτελεσματική και αθόρυβη λειτουργία της αντλίας κενού. 87

88 88

89 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Armektron 2to1 Pulse & Wash Ο σωστός καθαρισμός του αμελκτικού συστήματος αποτελεί βασική προϋπόθεση για τη διασφάλιση της σωστής & αποτελεσματικής λειτουργίας του καθώς και για τη μεγάλη ανθεκτικότητά του στο χρόνο. Γι αυτό η επιλογή του κατάλληλου συστήματος πλύσης είναι ιδιαίτερα σημαντική. Στη Milkplan αναπτύξαμε μια καινοτόμο μέθοδο πλύσης που πληροί όλες τις προϋποθέσεις του κλειστού κυκλώματος σωληνώσεων CIP και αυτοματοποιεί τη διαδικασία διευκολύνοντας το έργο του κτηνοτρόφου ενώ παράλληλα του εξοικονομεί χρόνο για ξεκούραση ή άλλες εργασίες. Το νέο αυτόματο σύστημα καθαρισμού MP Armektron 2to1 Pulse & Wash διαθέτει εφαρμογές πλήρους ηλεκτρονικού ελέγχου παλμοδοτών (12V ή 24V), αυτόματης εισαγωγής ζεστού και κρύου νερού, καθορισμού θερμοκρασίας, χρόνου και ποσότητας απολυμαντικών, ελέγχου κύκλου πλύσης και αποχέτευσης καθώς και απεριόριστες επιλογές προγραμμάτων για κάθε κτηνοτροφική μονάδα ανεξάρτητα από το μέγεθος της. ΠΛΕΟΝΕΚΤΗΜΑΤΑ Προσαρμογή παραμέτρων PLC βάσει μεγέθους αρμεκτηρίου και τύπου ζώων. Δυνατότητα γρήγορης πλύσης μεταξύ των αμέλξεων καθώς και επιπλέον παροχής ζεστού νερού κατά την πλύση. Αυτόματη επανεκκίνηση σε περίπτωση διακοπής ρεύματος (automatic reset). Έλεγχος έως και 40 παλμοδοτών με δυνατότητα ρύθμισης παλμών και εξαιρετική ακρίβεια στις 4 φάσεις του παλμού (A,B,C,D) Έλεγχος δυο ανεξάρτητων συσκευών εισαγωγής αέρα air injector (κατά την πλύση) και purge system (για την προώθηση του γάλακτος από την αντλία). Αυτόματη ενημέρωση σχετικά με τις ανάγκες συντήρησης & εξαρτημάτων. Διατήρηση ζεστού νερού κατά τη διάρκεια της πλύσης με σύστημα inline heater. Δυνατότητα επιλογής διαφορετικής θερμοκρασίας σε κάθε κύκλο απολύμανσης με αλκαλικό ή οξύ. Συμβατότητα με οποιονδήποτε Inverter. Δυνατότητα επιλογής γλώσσας χρήστη (GR/ ΕΝ/ FR/ RU/ RO/ ES κλπ). Μέγιστη διάρκεια ζωής & αξιοπιστία συστήματος (πληροί τους διεθνείς κανονισμούς CIP). Αποτελεσματική πλύση και εξοικονόμηση κόστους. Ελάχιστο κόστος συντήρησης 89

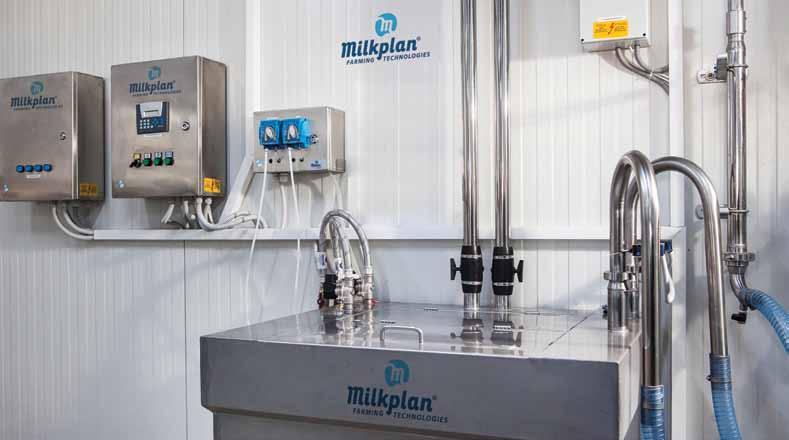

90 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Armektron 2to1 Pulse & Wash ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Σύστημα 2 σε 1 για αυτόματη πλύση και έλεγχο παλμοδοτών 12/24V. Πίνακας από ανοξείδωτο χάλυβα. Ψηφιακή οθόνη και πληκτρολόγιο φιλικό προς τον χρήστη. Λογισμικό PLC με πρόγραμμα Armektron Plus/ Armektron 6 σύμφωνα με τα διεθνή πρότυπα. Ηλεκτρική βάνα αποχέτευσης μεγάλης ροής για άμεση εκκένωση. Σύστημα προώθησης γάλακτος από την αντλία του δοχείου συλλογής με χρήση αέρα (Air purge system). Σύστημα διασφάλισης θέσης σωλήνα μεταφοράς γάλακτος από τον τερματικό διακόπτη. Δύο αισθητήρες θερμοκρασίας IP65 με μήνυμα δυσλειτουργίας για τη διασφάλιση σωστής θερμοκρασίας. 90

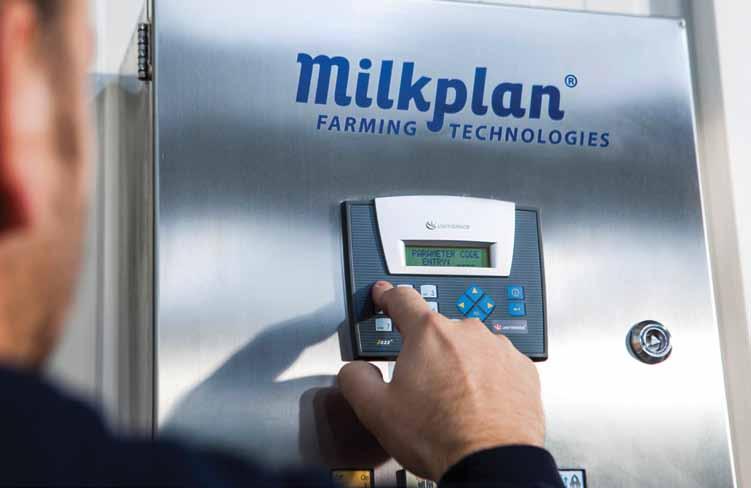

91 ΔΕΞΑΜΕΝΗ ΠΛΥΣΗΣ MILKPLAN Μεγέθη από 80 έως και 500lt. Κατασκευή κλειστού τύπου από ανοξείδωτο χάλυβα AISI 304 με προστατευτικό καπάκι που εξασφαλίζει τη μέγιστη διατήρηση θερμοκρασίας, την ελαχιστοποίηση απωλειών ενέργειας και την καθαρότητα του νερού. ΕΞΟΙΚΟΝΟΜΗΣΗ Ελάχιστη κατανάλωση νερού και χημικών. Μειωμένα λειτουργικά έξοδα. Ελάχιστες ανάγκες συντήρησης. Εξοικονόμηση Τερματικός διακόπτης ελέγχου για τη διασφάλιση θέσης σωλήνα μεταφοράς γάλακτος. Αντίσταση 12kW με θερμοστάτη για διατήρηση ζεστού νερού. Ηλεκτρόδια στάθμης νερού. Βάνα αποχέτευσης DN50 μεγάλης ροής για άμεση εκκένωση. ΠΙΝΑΚΑΣ ΔΟΣΟΜΕΤΡΗΣΗΣ ΑΠΟΛΥΜΑΝΤΙΚΩΝ Αυτόματη δοσομέτρηση απορρυπαντικού και οξέος με περισταλτικές αντλίες 24VDC. Hλεκτρομαγνητικές βαλβίδες κρύου/ζεστού νερού 24V ολικής παροχής ¾ για γρήγορο γέμισμα. Κατασκευή από ανοξείδωτο χάλυβα AISI 304. Σωληνώσεις ανθεκτικές στη χρήση οξέων. 91

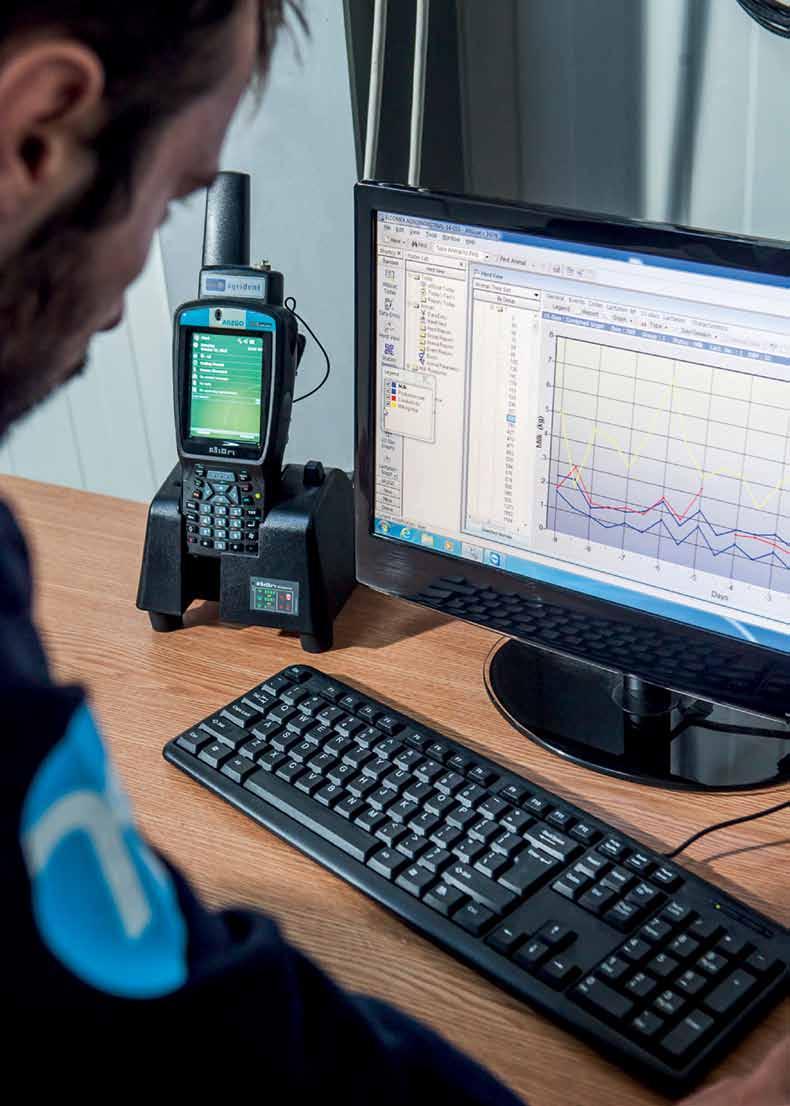

92

93 ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ Ηλεκτρονική διαχείριση κοπαδιού αγελάδων Afifarm - Ηλεκτρονικό Σύστημα Διαχείρισης Κοπαδιού AfiAct II - Ανίχνευση Οίστρου 93

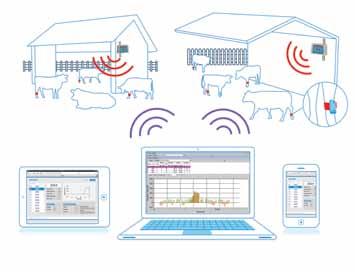

94 ΗΛΕΚΤΡΟΝΙΚΟ ΣΥΣΤΗΜΑ ΔΙΑΧΕΙΡΙΣΗΣ ΚΟΠΑΔΙΟΥ Afifarm Το AfiFarm είναι το πιο ολοκληρωμένο λογισμικό διαχείρισης κοπαδιού στον κόσμο. Λειτουργεί με τη χρήση αισθητήρων οι οποίοι τοποθετούνται στα ζώα και συγκεντρώνουν πληροφορίες σε πραγματικό χρόνο παράγοντας υποδειγματικές αναφορές πληροφοριών. Όλες αυτές οι πληροφορίες βρίσκονται στη διάθεση του κτηνοτρόφου ως ένα πολύτιμο εργαλείο λήψης αποφάσεων, τόσο για βραχυπρόθεσμα ζητήματα όσο και για μακροπρόθεσμες στρατηγικές αποφάσεις που σχετίζονται είτε με ολόκληρο το κοπάδι αγελάδων ή με κάθε ζώο ξεχωριστά. Ο συνδυασμός των πληροφοριών που συλλέγονται από τους αισθητήρες του Afifarm και τα στοιχεία που καταγράφονται στο σύστημα συνθέτουν μια κατανοητή ενημερωτική και ολοκληρωμένη βάση δεδομένων για το κοπάδι. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το λογισμικό διαχείρισης κοπαδιού Afifarm προσφέρει: Παρακολούθηση υγείας. Αναφορές παραγωγικότητας. Αυτόματη δημιουργία βάσης δεδομένων που αφορά στον κτηνιατρικό έλεγχο βάσει συγκεκριμένων παραμέτρων. Δημιουργία αναφορών αποτελεσμάτων κτηνιατρικών ελέγχων (διάγνωση, φάρμακα, θεραπεία, προγράμματα, επανέλεγχος). Προγραμματισμός παραγωγής και μεγέθους του κοπαδιού. Εύκολη παρακολούθηση και εφαρμογή αυτοματοποιημένων διαδικασιών όπως η OVSYNC. Προηγμένα συστήματα ελέγχου για την επιλογή αγελάδων. Δυνατότητα παραμετροποίησης κριτηρίων από το χρήστη και απεριόριστες δυνατότητες επεξεργασίας δεδομένων. 94

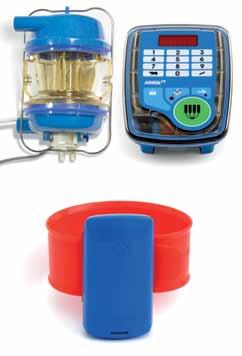

95 ΕΞΟΠΛΙΣΜΟΣ (ΓΑΛΑΚΤΟΜΕΤΡΗΤΗΣ, ΠΛΗΚΤΡΟΛΟΓΙΟ, ΑΙΣΘΗΤΗΡΑΣ ΠΟΔΙΟΥ/ ΠΟΔΟΜΕΤΡΟ) Κατασκευή υψηλής ποιότητας και αντοχής. Δεν επηρεάζεται από λάσπες, νερά και ακαθαρσίες. AfiAct II Η καλή διαχείριση της γονιμότητας σημαίνει ότι οι αγελάδες γεννούν στα βέλτιστα χρονικά διαστήματα και έτσι η παραγωγή γάλακτος διατηρείται στο υψηλότερο δυνατό επίπεδο. Χρόνια έρευνας και εμπειρίας στον τομέα, απέδειξαν την ισχυρή και άμεση συσχέτιση μεταξύ του οίστρου και της αύξησης δραστηριότητας της αγελάδας. Tο AfiAct ΙΙ, το κορυφαίο στον κόσμο αυτόματο σύστημα ανίχνευσης οίστρου, xρησιμοποιώντας την ισχυρή και άμεση συσχέτιση μεταξύ του οίστρου και της αύξησης δραστηριότητας της αγελάδας, μετράει τον βηματισμό, την ανάπαυση και τη στάση των μοσχίδων και των αγελάδων γαλακτοπαραγωγής με τη χρήση της τεχνολογίας αισθητήρων και συμβάλλει στην αύξηση του ρυθμού εγκυμοσύνης και παράλληλα στη μείωση του συνολικού κόστους γονιμότητας ανά αγελάδα. Χάρη στην εικοσιτετράωρη επιτήρηση που παρέχει, οι ενδείξεις ανίχνευσης οίστρου είναι εξαιρετικά ακριβείς και αξιόπιστες σε αντίθεση με τις παραδοσιακές μεθόδους, περιορίζοντας έτσι τις κενές ημέρες, την εργασία και το κόστος των φαρμάκων καθώς και την επιτήρηση, τους ελέγχους εγκυμοσύνης και τις ορμονικές θεραπείες. ΥΨΗΛΗ ΑΚΡΙΒΕΙΑ ΣΥΣΤΗΜΑΤΟΣ Συλλογή δεδομένων από οποιοδήποτε σημείο εντός της φάρμας (εμβέλεια εκατοντάδων μέτρων). Μέγιστα ποσοστά ανίχνευσης οίστρου-μηδαμινά ποσοστά λανθασμένων ειδοποιήσεων. Ανανέωση των αποτελεσμάτων ανά ώρα. ΑΠΛΗ ΚΑΙ ΕΥΚΟΛΗ ΕΓΚΑΤΑΣΤΑΣΗ Προσφέρεται wi-fi router έτοιμο προς εγκατάσταση. Δεν απαιτείται καλωδίωση δικτύου. ΦΙΛΙΚΟ ΣΤΗ ΧΡΗΣΗ Απλό στη λειτουργία, τη συντήρηση, τη βαθμονόμηση και την εγκατάσταση. 95

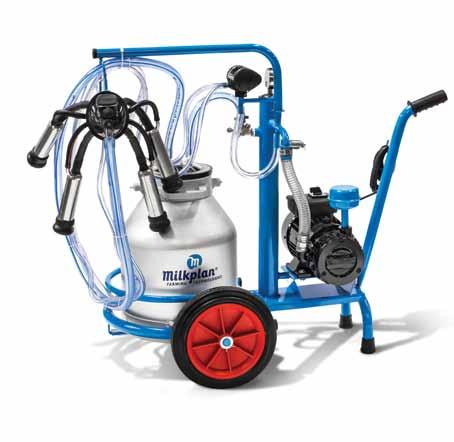

96 ΦΟΡΗΤΑ ΑΡΜΕΚΤΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΓΕΛΑΔΩΝ MP Cow Milking Trolley H σειρά φορητών αρμεκτικών συστημάτων MP Cow Milking Trolley έρχεται για να καλύψει τις ανάγκες μικρών μονάδων αγελάδων. Tα MP Cow Milking Trolley πληρούν όλες τις προδιαγραφές άμελξης. Μετακινούνται εύκολα και λειτουργούν σχεδόν αθόρυβα ώστε να μην ενοχλούν ή στρεσάρουν τα ζώα. Διατίθενται με δοχείο γάλακτος 30 λίτρων, πλαστικό, ανοξείδωτο ή αλουμινίου και ξεχωρίζουν για την υψηλή αντοχή τους στην οξείδωση, τη χαμηλή κατανάλωση ενέργειας και την προσιτή τους τιμή. MP Cow Milking Trolley για 1 αγελάδα. 96

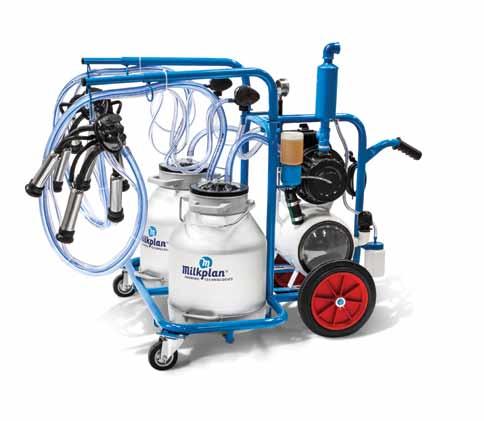

97 MP Cow Milking Trolley για 2 αγελάδες. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ MP COW MILKING TROLLEY ΓΙΑ 1 Ή 2 ΑΓΕΛΑΔΕΣ Αντλία κενού 220V, 0.75hp, 220lt/min ή 220V, 1,5hp 350lt/min με δεξαμενή κενού Σιγαστήρας μείωσης θορύβου Βραχίονας στήριξης γραμμής γάλακτος Λιπαινόμενη αντλία κενού με δοχείο λαδιού 1lt Θήλαστρα & γραμμή γάλακτος υψηλής ποιότητας και αντοχής (ευρωπαϊκής προέλευσης) Pυθμιστής κενού ακριβείας Πνευματικός παλμοδότης βαρέως τύπου με ανοξείδωτο κάλυμμα Μανόμετρο ξηράς λειτουργίας Φ63 97

98

99 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ ΓΙΑ ΑΓΕΛΑΔΕΣ Ποτίστρες Ξύστρες καθαρισμού Βούρτσες Θέσεις Ανάπαυσης Tάπητες επίστρωσης δαπέδου Στρώματα Αγελάδων Εγκλωβισμοί Αγελάδων Ανεμιστήρες Ενσιροδιανομείς τροφής Σπιτάκια μοσχαριών 99

100 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ποτίστρες Οι αγελάδες καταναλώνουν περίπου 20lt νερού ανά λεπτό μετά από κάθε άμελξη, ποσότητα που ισοδυναμεί με το 30% του ημερήσιου συνόλου. Αυτό καθιστά απαραίτητη την τοποθέτηση της ποτίστρας στο χώρο εξόδου του αρμεκτηρίου καθώς και την επιτάχυνση της πλήρωσης της δεξαμενής με άφθονο καθαρό νερό. Οι ανοξείδωτες ποτίστρες Milkplan διαθέτουν μεγάλη επιφάνεια για εύκολη πρόσβαση, υψηλής πίεσης φλοτέρ για άμεση πλήρωση, άριστα φινιρισμένη μπάρα προστασίας, ειδικό προστατευτικό κάλυμμα ώστε να διατηρούν το νερό καθαρό από εξωτερικούς παράγοντες, βάνα αποχέτευσης, σωλήνα υπερχείλισης και προαιρετικά αντίσταση για θέρμανση του νερού. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1670mm x 330mm x 430mm Αντίσταση 4kW 380V (προαιρετικά) Κάλυμμα προστασίας φλοτέρ AISI 304 ανοξείδωτος χάλυβας Στήριξη τοίχου ή δαπέδου Φλοτέρ 1 ή 2 τεμ. PVC βάνα 2 για εύκολο καθαρισμό 100

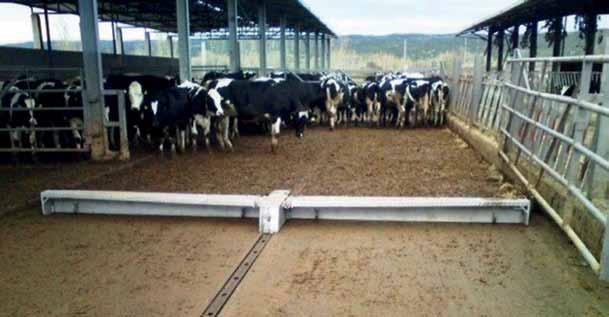

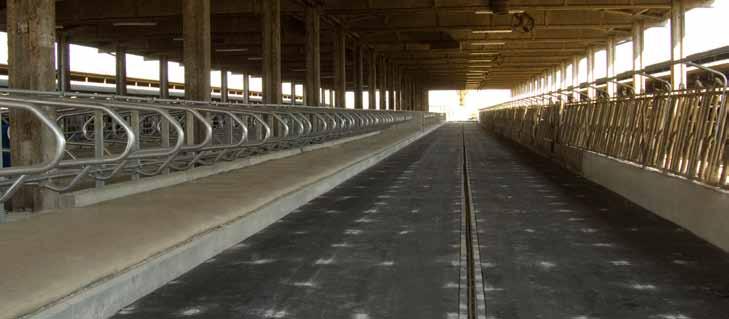

101 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ξύστρες καθαρισμού Ο τακτικός καθαρισμός του διαδρόμου διατηρεί τα επίπεδα υγρασίας χαμηλά, απομακρύνει τις ακαθαρσίες από τους σταθμούς ανάπαυσης και ελαττώνει τις μολύνσεις. Επίσης, προσφέρει τη δυνατότητα καλύτερης εκμετάλλευσης κοπριάς καθώς επιτυγχάνεται η συγκέντρωση της για παραγωγή βιοκαυσίμου ή ενέργειας. Η απομάκρυνση της κοπριάς από τον στάβλο επιτυγχάνεται γρήγορα και εύκολα με την ξύστρα καθαρισμού, την οποία θα βρείτε στη γκάμα προϊόντων μας διαθέσιμη με υδραυλική ή μηχανική κίνηση με ενσωματωμένη αλυσίδα ή σκοινί. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Άξονες απόξεσης σχεδιασμένοι με οπές ώστε να διασφαλίζεται η σταθερότητα του συστήματος Κανάλι βάσης UNP100 Σταθερή ή εναλλασσόμενη κίνηση Άξονες ευθείς, περιστρεφόμενοι ή αρθρωτοί Αυτόματη αναστροφή Υδραυλικό σύστημα κίνησης 101

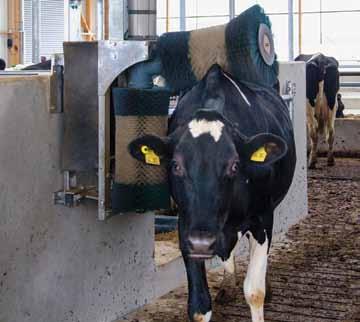

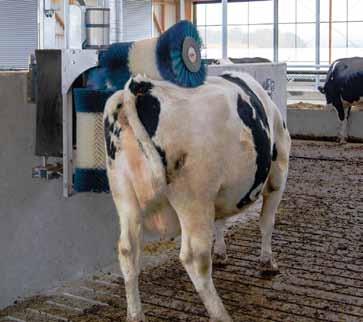

102 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Βούρτσες Η ύπαρξη βούρτσας καθαρισμού στον σταβλικό χώρο θεωρείται απαραίτητη καθώς εκτός από την διασφάλιση της σωστής υγιεινής των ζώων, αφαιρεί τα παράσιτα και βελτιώνει την αιμάτωσή τους αυξάνοντας την απόδοση και παραγωγικότητά τους. Γι αυτό η επιλογή της κατάλληλης βούρτσας είναι σημαντική. Στη Milkplan φροντίζουμε ιδιαίτερα την ποιότητα και τον σχεδιασμό ώστε η βούρτσα να περιστρέφεται, να ταλαντεύεται και να προσαρμόζεται στα διαφορετικά ύψη των ζώων καθαρίζοντας όχι μόνο την πλάτη των αγελάδων αλλά και τις πλευρές τους προσφέροντας το καλύτερο δυνατό βούρτσισμα & μασάζ ακολουθώντας το περίγραμμα του σώματός τους. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Κατάλληλη για εσωτερική ή υπαίθρια εγκατάσταση Αυτόματη λειτουργία με την ώθηση της αγελάδας και αυτόματη παύση με την απομάκρυνσή της Εγκατάσταση σε τοίχο ή με υποστήριξη Αλλαγή κατεύθυνσης περιστροφής σε περίπτωση υπερφόρτωσης Προσαρμογή ανάλογα με το ύψος του ζώου Γωνία 100 Ειδικές σκληρές τρίχες που δεν φθείρονται με τη χρήση Πλήρης προστασία μηχανής από νερό και σκόνη 102

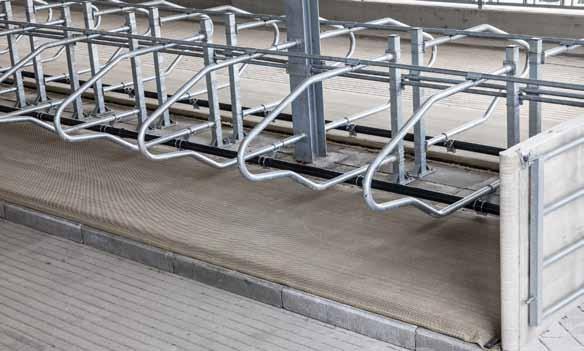

103 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Θέσεις Ανάπαυσης Οι θέσεις ανάπαυσης συντελούν στην καλύτερη διαμόρφωση του χώρου στον οποίο ξεκουράζονται τα ζώα. Σκοπός τους είναι να διατηρούν το ζώο καθαρό αλλά και να το προστατεύουν από άγχος, μολύνσεις ή τραυματισμούς. Στη Milkplan δίνουμε ιδιαίτερη προσοχή στον σχεδιασμό, την κατασκευή και τις άψογες λειάνσεις ούτως ώστε να μην επηρεάζεται η απρόσκοπτη κίνηση των ζώων. Η άριστη ποιότητα κατασκευής χωρίς ακμές, οι σωστές διαστάσεις και η κατάλληλη κλίση είναι κάποια από τα σημεία στα οποία δίνουμε έμφαση ώστε να βελτιστοποιείται η ανάπαυση και κατ επέκταση η παραγωγικότητά τους. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Εργονομικό διαχωριστικό πλαίσιο 100 x 100 Πλάτος κρεβατιού L = Διάμετρος σωλήνα Ø 2 Ειδική κατασκευή και σύνδεση μεταξύ σταθερής ράβδου και διαχωριστικού πλαισίου χωρίς συγκόλληση Σωλήνες συναρμολόγησης στις σταθερές εγκάρσιες ράβδους Ø ¼ Ρυθμιζόμενα κλειδιά παγίδευσης Σωλήνες αντιασφυκτικού τύπου Ø 1 ¼ με ρυθμιζόμενη στήριξη 103

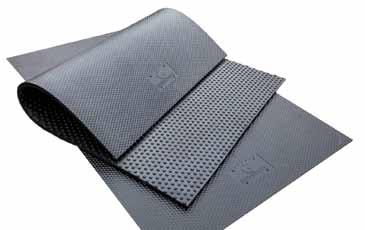

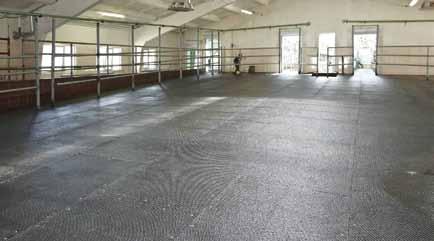

104 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Τάπητες επίστρωσης δαπέδου Όσον αφορά στην περαιτέρω επίστρωση του στάβλου, είτε για διασφάλιση υγιεινής και ασφάλειας, είτε για προστασία από τη φθορά είτε για αναβάθμιση της υφιστάμενης φθαρμένης επιφάνειας, στην προϊοντική μας γκάμα θα βρείτε τάπητες εξαιρετικής ποιότητας και υψηλής αντοχής με αντιολισθητική επιφάνεια και ειδικό σχεδιασμό υδρορροής ώστε να αποφεύγονται τραυματισμοί ή μολύνσεις στα ζώα και την τροφή τους. Εγκαθίστανται γρήγορα και απλά και είναι εύκολοι στο καθάρισμα. Ακόμη, είναι ανθεκτικοί στα οξέα και στα βαριά φορτία (π.χ. τρακτέρ ή ενσιροδιανομείς) και ειδικά σχεδιασμένοι ώστε να συγκρατούνται σταθερά στην αρχική τους θέση. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (Μπορείτε να επιλέξετε κάποιο από τα παρακάτω μοντέλα (ΜC1 ή MC2) ή να μας ενημερώσετε σχετικά με τις προδιαγραφές του στάβλου σας και να εξετάσουμε το ενδεχόμενο ειδικής κατασκευής αποκλειστικά για το χώρο σας.) MC1 Διαστάσεις τμχ 1730х1180х24mm Σύνδεση puzzle Ειδικός σχεδιασμός για εύκολη τοποθέτηση Βάρος 45kg/ τμχ MC2 Διαστάσεις τμχ 1300х715х18 mm Ειδικός σχεδιασμός για εύκολη τοποθέτηση Βάρος 15,5kg/ τμχ 104

105 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Στρώματα Αγελάδων Εξίσου σημαντικό στην ανάπαυση του ζώου είναι και το στρώμα του κρεβατιού καθώς κάθε αγελάδα είναι ξαπλωμένη περίπου το 45-50% του 24ώρου της. Η επιφάνεια κατάκλισης λοιπόν θα πρέπει να είναι στεγνή και ζεστή, απαλλαγμένη από ούρα, υγρασία και κρύο ώστε να συμβάλλει στην αίσθηση άνεσης του ζώου. Γι αυτό στη Milkplan παρέχουμε στρώματα κατασκευασμένα από υλικά που απορροφούν την υγρασία και εξουδετερώνουν τις οσμές, με αντιολισθητική επιφάνεια στο πάνω μέρος και πτυχώσεις υδρορροής στο κάτω μέρος ώστε να μειώνουν δραστικά τα βακτήρια και να προσφέρουν μέγιστη καθαριότητα, υγιεινή, άνεση, μόνωση και εύκολο καθαρισμό. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (MM) Διαστάσεις τμχ 1800х1200х30mm Ειδικός σχεδιασμός για εύκολη τοποθέτηση Βάρος 40kg/ τμχ (6 χρόνια εγγύηση) 105

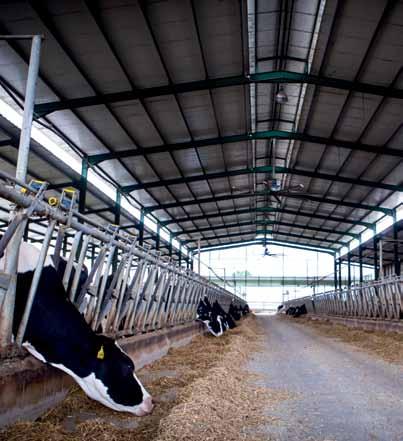

106 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Εγκλωβισμοί Αγελάδων Η τοποθέτηση εγκλωβισμού στον στάβλο είναι ένας σίγουρος και ασφαλής τρόπος να «κλειδώσουμε» τα ζώα για λόγους σίτισης, παροχής ιατρικής φροντίδας, ασφάλειας, δειγματοληψίας ή σπερματέγχυσης. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Προσαρμόσιμοι σωλήνες αντιασφυκτικού τύπου (ANTI-STIFLING EXTRA) Κάθετοι και διαγώνιοι σωλήνες κλειδιού Ø 1 ¼ Κάθετη στήριξη από σωλήνες Ø 2 Οριζόντια στήριξη από σωλήνες Ø 3 Ειδική κατασκευή με ελαστικές απολήξεις για μείωση θορύβου κατά το κλείδωμα και την απελευθέρωση 106

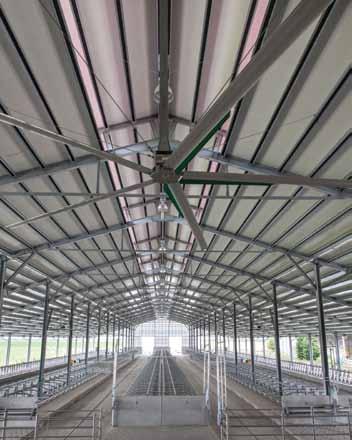

107 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Ανεμιστήρες O σωστός εξαερισμός είναι σημαντικός παράγοντας για έναν στάβλο και τη βελτιστοποίηση του εσωτερικού του κλίματος. Ο καθαρός αέρας θα πρέπει να εισέρχεται στο εσωτερικό του στάβλου και να αντικαθιστά τον μολυσμένο αέρα προς εξάλειψη των ασθενειών, απομάκρυνση των εντόμων αλλά και αποφυγή της θερμικής καταπόνησης των ζώων. Οι ανεμιστήρες σταβλικού χώρου της Milkplan είναι εξοπλισμένοι με ηλεκτρονικό πίνακα ελέγχου THI, λειτουργούν με χαμηλή τροφοδοσία (0,37-0,75 kw) και είναι συμβατοί με όλους τους τύπους inverter. Eγκαθίστανται εύκολα σε κατώτατο ύψος 4,5 μ και προσφέρουν αθόρυβη συνεχή λειτουργία και υψηλή απόδοση με ελάχιστη συντήρηση. Είναι διαθέσιμοι με διάμετρο από 4 μ έως 7 μ. Όταν η θερμοκρασία περιβάλλοντος ξεπερνάει τους 22 C οι αγελάδες αρχίζουν να μειώνουν τη λήψη τροφής. Αναγκάζονται να σπαταλήσουν ενέργεια για να αποβάλλουν την επιπλέον θερμότητα γεγονός που μπορεί να μειώσει την γαλακτοπαραγωγή μέχρι και 20% ημερησίως. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Διάμετρος 4 m Ισχύς 0,75 kw 2 A-400 V 3 ph, 50/60 Hz Μηχανισμός υψηλής απόδοσης 5 πτερύγια αλουμινίου Αδιάλειπτη παροχή ενέργειας με χρήση ups Κεντρικός άξονας στήριξης έως 3 m Πλευρικά ελάσματα στήριξης με επέκταση 1m Μέγεθος προστατευτικού μηχανισμού από 1.6 έως 6.3 Λειτουργία με τριφασικό ρεύμα 400 V Πιστοποίηση στεγανότητας IP 55 Αισθητήρια θερμοκρασίας Απομακρυσμένος πίνακας Παρέχονται με ανεμόμετρο και λοιπό εξοπλισμό 107

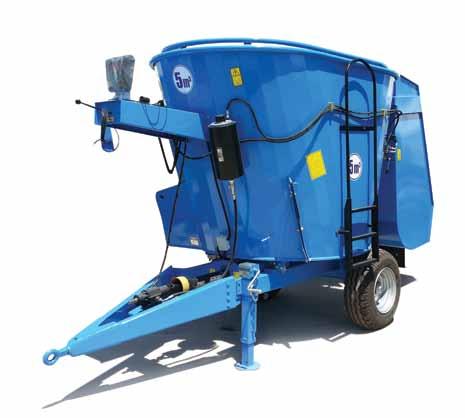

108 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Eνσιροδιανομείς τροφής Η διανομή τροφής είναι μια απαιτητική εργασία καθώς ο κτηνοτρόφος θα πρέπει να επιβλέπει και να σπρώχνει συνεχώς το σανό προς τα ζώα. Επίσης, η διέλευση του κτηνοτρόφου από το χώρο σίτισης δεν ενδείκνυται λόγω των επίφοβων μικροβίων των παπουτσιών. Για την αποφυγή των παραπάνω αλλά και για τη μείωση εργατοωρών, η χρήση ενσιροδιανομέα θεωρείται αναγκαία αλλά και εξαιρετικά επωφελής. O ενσιροδιανομέας Milkplan σας διασφαλίζει την ποιότητα αλλά και την απαιτούμενη ποσότητα τροφής για τα ζώα σας. Είναι ευέλικτος, εύχρηστος και μπορεί να μεταφερθεί από οποιοδήποτε όχημα. Είναι κατάλληλος για σίτιση ζώων και παρέχει τη δυνατότητα αύξησης της ποσότητας του γάλακτος ανά ζώο ανάλογα με το είδος (περίπου 1,5 έως 2 L). Είναι εύκολος στη χρήση και αποτελεσματικός στην κοπή και την ανάμειξη της τροφής. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ισχύς (W) Διαστάσεις (L * W * H) 2600 * 1720 * 2650 (mm) Βάρος 1550 kg Πιστοποίηση ISO 9001 Όγκος 5 m³ 108

109 ΚΤΗΝΟΤΡΟΦΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Σπιτάκια Μοσχαριών Τα σπιτάκια των μοσχαριών και ο σχεδιασμός τους επηρεάζουν τη µετέπειτα απόδοσή τους. Η ατομική ταΐστρα, ο επαρκής εξαερισµός, η προστασία από το κρύο ή τη ζέστη, ο διαχωρισμός σε περιπτώσεις στέγασης µοσχαριών διαφορετικής προέλευσης είναι κάποια από τα στοιχεία που αποδεδειγμένα επιδρούν στη λήψη τροφής και κατ επέκταση στην αύξηση του βάρους τους και τη μετέπειτα παραγωγικότητά τους. Κατόπιν λεπτομερούς ελέγχου, η προϊοντική μας πρόταση είναι το MP Compact, μια αποτελεσματική λύση στέγασης μικρών μοσχαριών η οποία μπορεί να χρησιμοποιηθεί ακόμα σαν μια λύση στέγασης μοσχίδων για μικρό χρονικό διάστημα. Το MP Compact εξασφαλίζει την ασφαλή διαβίωση των ζώων σε ένα περιβάλλον µε στεγνή στρωµνή και επαρκή εξαερισµό χωρίς ρεύµατα. Είναι εύκολο στο καθάρισμα, την αποθήκευση και τη μεταφορά. Οι μικρές του διαστάσεις το καθιστούν ιδανική λύση για μεγάλα κοπάδια και περιορισμένους χώρους καθώς αυξάνει τον αριθμό των σπιτιών που μπορούν να χρησιμοποιηθούν σε μια συγκεκριμένη έκταση. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ενιαίος χώρος 100x200 cm Εύκολη συναρμολόγηση Εξώπορτα με κλείδωμα Δυνατότητα ρυθμιζόμενης προσάρτησης bucket Μπροστινή περίφραξη Πρότυπη πλήρως ρυθμιζόμενη πίσω θύρα Ανοξείδωτη ταΐστρα και ενσωματωμένη βάση bucket Διαστάσεις τοίχου 100x200 cm Πάνελ οροφής με διπλή επίστρωση για πλήρη κάλυψη 109

110

111 ΠΑΣΤΕΡΙΩΤΗΣ ΣΙΤΙΣΗΣ ΜΟΣΧΑΡΙΩΝ Τα πλεονεκτήματα χρήσης παστεριωμένου γάλακτος για τη σίτιση των μοσχαριών είναι πολλαπλά και συντελλούν τόσο στην υγεία του νεαρού ζώου όσο και στην εξοικονόμηση πόρων για τον χρήστη. Παστεριωτής Σίτισης Μοσχαριών MP MilkCab

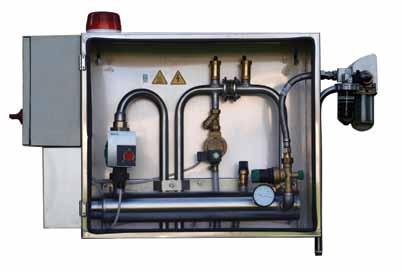

112 112

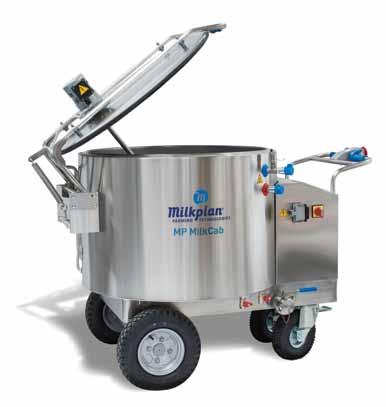

113 ΠΑΣΤΕΡΙΩΤΗΣ ΣΙΤΙΣΗΣ ΜΟΣΧΑΡΙΩΝ MP MilkCab Διαθέσιμος σε χωρητικότητες 200 και 300 λίτρων. O παστεριωτής MP Milkcab θεωρείται ιδανική λύση για τη σίτιση μικρών μοσχαριών με γάλα. Με το MP MilkCab το μη εμπορεύσιμο γάλα γίνεται αυτοχρηματοδοτούμενη και εξαιρετικά θρεπτική τροφή. Με το MP MilkCab επιτυγχάνουμε την χρήση του «άρρωστου» γάλακτος που παράγεται στην κτηνοτροφική μονάδα. Το ακατάλληλο για πώληση γάλα παστεριώνεται και επαναχρησιμοποιείται για τη σίτιση αντικαθιστώντας λοιπά υποκατάστατα, γεγονός που συνεπάγεται: Μικρότερο κόστος για τη σίτιση των ζώων Γρήγορη απόσβεση του εξοπλισμού παστερίωσης Εξοικονόμηση Σωστή θρέψη και υγιής ανάπτυξη 113

114 ΠΑΣΤΕΡΙΩΤΗΣ ΣΙΤΙΣΗΣ ΜΟΣΧΑΡΙΩΝ MP MilkCab Pasteurizer ΚΟΡΥΦΑΙΑ ΛΕΙΤΟΥΡΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Όλες οι λειτουργίες του MP MilkCab ελέγχονται από την έγχρωμη οθόνη αφής 4.3 που είναι τοποθετημένη στο μπροστινό μέρος της δεξαμενής. Η οθόνη τεχνολογίας resistive εγγυάται υψηλή αντοχή και το φιλικό προς τον χρήστη λογισμικό του PLC εξασφαλίζει τον πλήρη έλεγχο και αυτοματοποίηση όλων των διαδικασιών λειτουργίας, από την παστερίωση μέχρι τη σίτιση (έλεγχος θερμοκρασίας γάλακτος, καταχώρηση ποσότητας σίτισης στο σύστημα, αυτόματη εκκίνηση / παύση κ.λπ.). H επιλογή του χρονοπρογραμματισμού που προσφέρει το MP MilkCab επιτρέπει στον κτηνοτρόφο να προγραμματίσει την προετοιμασία του γάλακτος τη στιγμή που επιθυμεί. Το μενού της οθόνης είναι διαθέσιμο σε όλες τις γλώσσες και το λογισμικό είναι εύκολα αναβαθμίσιμο. ΠΙΝΑΚΑΣ Υψηλής ποιότητας κυκλοφορητής ο οποίος χρησιμοποιείται για την κυκλοφορία του νερού κατά τη θέρμανση και την ψύξη. Ηλεκτρικός θερμαντήρας 12kW. Ηλεκτρομαγνητική βαλβίδα που χρησιμοποιείται κατά τη διάρκεια της ψύξης. Αυτόματη βαλβίδα πλήρωσης. Πολυφωσφατικό φίλτρο που αποτρέπει τις εναποθέσεις ασβεστίου στο κύκλωμα νερού. Φίλτρο νερού. Φωτεινή ειδοποίηση. Πίνακας ηλεκτρικής παροχής. 114

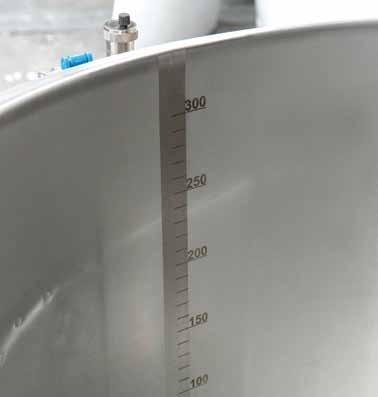

115 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ MP MILKCAB Έξυπνος σχεδιασμός δεξαμενής Εναλλάκτης θερμότητας στο πλευρικό τοίχωμα και στον πυθμένα της δεξαμενής για ταχύτερη θέρμανση του γάλακτος. Άριστη θερμομόνωση δεξαμενής Δεξαμενή γάλακτος κατασκευασμένη από ανοξείδωτο χάλυβα (AISI 304) μονωμένη με αφρό πολυουρεθάνης για διατήρηση θερμοκρασίας και εξοικονόμηση ενέργειας. Εργονομική κατασκευή Οι ταχυσύνδεσμοι παροχής νερού και ρεύματος έχουν σχεδιαστεί προκειμένου να εξασφαλίζεται η ευκολία χρήσης, η ασφάλεια του χειριστή και η πρακτική σύνδεση με τον πίνακα. Μοτέρ Ανάδευσης H ανάδευση κατά τη θέρμανση, την παστερίωση και την ψύξη εξασφαλίζει την ομοιόμορφη θερμοκρασία σε όλη την ποσότητα του γάλακτος καθώς και την αποτροπή σχηματισμού καμμένου περιεχομένου στον πυθμένα κατά την παστερίωση. Ανοξείδωτο κάλυμμα ηλεκτρικού πίνακα Παρέχεται για την προστασία των ηλεκτρικών και ηλεκτρονικών εξαρτημάτων και προσφέρει μεγάλη διάρκεια ζωής και υψηλή αντοχή. Μάνικα Τροφοδοσίας Πρακτική σχεδίαση μάνικας τροφοδοσίας με χρήση δοσομετρητή και ανοξείδωτη βάση για σταθερή και ομαλή κίνηση. Η ακριβής ποσότητα με την οποία ταΐζουμε το νεαρό ζώο είναι ιδιαίτερα σημαντική για τη σωστή του ανάπτυξη. Μέσω της χρήσης του δοσομετρητή εξασφαλίζουμε τη σωστή σίτιση του ζώου με την απαιτούμενη ποσότητα αποφεύγοντας προβλήματα υποσιτισμού ή υπερσιτισμού. Η μειωμένη σίτιση αναστέλλει την ανάπτυξη λόγω έλλειψης θρεπτικών συστατικών. Αντίθετα, η υπερσίτιση και οι ξαφνικές αλλαγές μπορεί να επιφέρουν διαταραχές πέψης και απέκκρισης. Ηλεκτρικό μοτέρ κίνησης Υπερυψωμένη δεξαμενή με μεγάλες ρόδες και ισχυρό μοτέρ κίνησης για μετακίνηση ακόμα και σε δύσβατες διαδρομές. Στεγανό κάλυμμα Διασφάλιση ερμητικού κλεισίματος προστατευτικού καπακιού προς απόφυγή απώλειας γάλακτος κατά την κίνηση σε ανώμαλο δρόμο. Χειριστήρια κίνησης Τοποθετημένα στο κέντρο της λαβής μεταφοράς για εύκολο χειρισμό. Διαθέτουν περίβλημα από ανοξείδωτο χάλυβα για προστασία και συμπληρωματικά κουμπιά για την ενεργοποίηση της λειτουργίας σίτισης. Φρένο Tοποθετημένο στην μπροστινή ρόδα ώστε να αποτρέπεται η κύλιση. Χαραγμένη διαβάθμιση στο εσωτερικό τοίχωμα της δεξαμενής, 115

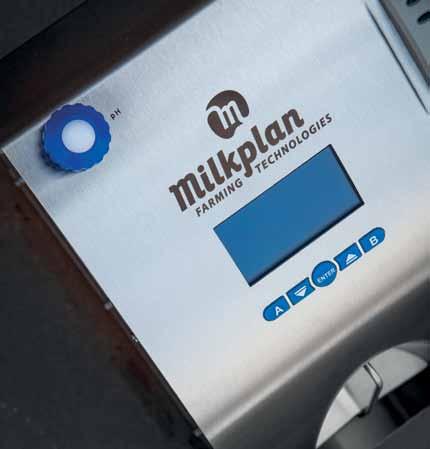

116

117 ΧΗΜΙΚΟΣ ΑΝΑΛΥΤΗΣ ΓΑΛΑΚΤΟΣ Η τήρηση των υγειονομικών κανόνων στην παραγωγή και εμπορία γάλακτος και γαλακτοκομικών προϊόντων, καθώς και η διαφοροποίηση στην τιμή του γάλακτος με ιδιαίτερα φυσικοχημικά χαρακτηριστικά ή με υψηλή θρεπτική και βιολογική αξία, επιβάλλουν τον συστηματικό έλεγχο της ποιότητας του γάλακτος. Η διασφάλιση και κατ επέκταση η βελτιστοποίηση της ποιότητας του γάλακτος όμως για τις μικρές κτηνοτροφικές ή τυροκομικές μονάδες που δεν διαθέτουν χημικά εργαστήρια, δεν είναι μια απλή διαδικασία καθώς απαιτεί μια σειρά συνεχούς ελέγχου και χημικών αναλύσεων. Για τον λόγο αυτό, η ύπαρξη μιας οικονομικής & αξιόπιστης λύσης χημικής ανάλυσης καθίσταται απαραίτητη. Xημικός Αναλυτής Γαλακτος MP Lactoscan

118 ΧΗΜΙΚΟΣ ΑΝΑΛΥΤΗΣ ΓΑΛΑΚΤΟΣ MP Lactoscan Ο MP Lactoscan είναι ένας σύγχρονος χημικός αναλυτής κατάλληλος για ανάλυση κάθε τύπου γάλακτος. Xάρη στην τεχνολογία υπερήχων που χρησιμοποιεί, δεν απαιτείται η περιοδική του βαθμονόμηση (calibration) αλλά βαθμονομείται αυτόματα χωρίς τη χρήση ηλεκτρονικού υπολογιστή. Η ακρίβεια της μέτρησης δεν εξαρτάται από την οξύτητα του γάλακτος και η ανάλυση μπορεί να γίνει από τους 5 C. Ο MP Lactoscan στη βασική του εκδοχή έρχεται προρυθμισμένος για ανάλυση αγελαδινού, πρόβειου και κατσικίσιου γάλακτος. Προαιρετικά είναι διαθέσιμος με ρύθμιση για ανάλυση άλλων γαλακτοκομικών προϊόντων όπως κρέμα γάλακτος, συμπυκνωμένο ή αποβουτυρωμένο γάλα και επιπλέον μπορεί να βαθμονομηθεί από τον χρήστη για ανάλυση δειγμάτων γιαουρτιού, μείγματος παγωτού ή τυρόγαλου. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Φιλικός στη χρήση και απλός στη λειτουργία, τη συντήρηση, τη βαθμονόμηση και την εγκατάσταση Εύκολος στη μεταφορά Χημική ανάλυση με μικρή ποσότητα γάλακτος (15ml) Χαμηλή κατανάλωση ενέργειας Χωρίς χρήση επικίνδυνων χημικών Δυνατότητα παραμετροποίησης μέσω της θύρας RS232 Ενσωματωμένος εκτυπωτής ESC POS Αυτόματη βαθμονόμηση με χρήση δύο δειγμάτων γάλακτος Εγγύηση ενός έτους 118

119 Το ανοξείδωτο κάλυμμα παρέχει την καλύτερη δυνατή προστασία στη συσκευή, η οποία διαθέτει ενσωματωμένο εκτυπωτή και πληκτρολόγιο, δυνατότητα αποθήκευσης των στοιχείων της χημικής ανάλυσης σε USB Flash Drive και οθόνη με δυνατότητα επιλογής γλώσσας. Διατίθεται σε δυο μοντέλα διαφορετικού βάρους και διαστάσεων. MP Lactoscan SA (100x223x216 mm) / 4kg MP Lactoscan MCC (290x300x330mm) / 5kg ΣΤΟΙΧΕΙΑ ΧΗΜΙΚΗΣ ΑΝΑΛΥΣΗΣ Παράμετρος Eύρος μέτρησης Aκρίβεια Λιπαρά 0,01% 45% ±0,06% SNF 3% 40% ±0,15% Πυκνότητα kg/m3 ±0,3 kg/m 3 Πρωτεΐνες 2% 15% ±0,15% Λακτόζη 0,01% 20% ±0,20% Νερό 0% 70% ±3% Θερμοκρασία γάλακτος 5 C 40 C ±1 C Σημείο πήξης -0,4 C -0,7 C ±0,005 C Άλατα 0.4% 4% ±0,05% ph 0 14 ±0,05% Αγωγιμότητα 2 14 ms/cm ± 0,05 ms/cm 119

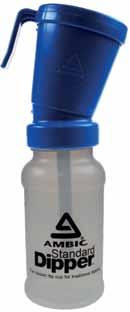

120

121 ΕΞΑΡΤΗΜΑΤΑ & ΑΝΑΛΩΣΙΜΑ Υγιεινή Μαστού Ανιχνευτές Μαστίτιδας Αναλώσιμα & Εξαρτήματα για Αρμεκτικά Συστήματα & Δεξαμενές Ψύξης Γάλακτος

122 ΕΞΑΡΤΗΜΑΤΑ & ΑΝΑΛΩΣΙΜΑ Υγιεινή Μαστού Ambic Dip Cup Καινοτομικός σχεδιασμός που εμποδίζει την επιστροφή τυχόν μολυσμένων χημικών στο μπουκάλι του Dip Cup. Υψηλής αντοχής κατασκευή Ειδικά σχεδιασμένο αδιάβροχο χείλος και θάλαμος υπερχείλισης για μείωση διαρροών και αποφυγή υπερχείλισης Μπουκάλι εύκολης συμπίεσης για ευκολία στη χρήση Χωρητικότητα 30ml Πρακτικό άγκιστρο ζώνης EasiDipper Σχεδιασμένο για να συνδυάζει την ακρίβεια της εμβάπτισης με την ταχύτητα του ψεκασμού για μια γρήγορη, αξιόπιστη και οικονομική απολύμανση της θηλής πριν και μετά την άμελξη. Καλύτερη κάλυψη θηλής Δεν απαιτεί χειροκίνητο γέμισμα Μικρότερη κατανάλωση χημικών Ταχύτερο από τη χειροκίνητη εμβάπτιση 122

123 Teat Scrubber Ένα εργαλείο απολύμανσης θηλών το οποίο παρέχει αξιόπιστα και γρήγορα καθάρισμα απολύμανση, στέγνωμα και διέγερση. Η διαδικασία διαρκεί μέχρι και 10 δευτερόλεπτα ανά αγελάδα. Το σύστημα έχει τρεις περιστρεφόμενες βούρτσες. Οι δυο άνω πλένουν, αποστειρώνουν και κάνουν απαλό μασάζ στις θηλές περιστροφικά των εξωτερικών επιφανειών του μαστού ενώ παράλληλα καθαρίζουν τη βάση του μαστού με ζεστό νερό και απολυμαντικό. Ταυτόχρονα, η τρίτη βούρτσα ολοκληρώνει την ίδια λειτουργία στις άκρες των θηλών. Το όλο σύστημα λειτουργεί χειροκίνητα. Τροφοδοτείται από ηλεκτροκινητήρα 24V DC. Κάθε βούρτσα μπορεί να χρησιμοποιηθεί για περίπου αρμέγματα. HipSpray Κινητός χειροκίνητος ψεκαστήρας θηλής με λόγχη από ανοξείδωτο χάλυβα και ρυθμιζόμενο ακροφύσιο. Χειρολαβή εκτοξευτή με στήριξη στο ισχίο για εύκολη χρήση Με χωρητικότητα ταμιευτήρα 1 λίτρου για ψεκασμό έως και 100 αγελάδων Αξιόπιστη λειτουργία αντλίας Μεταβλητή ποσότητα ψεκασμού από 2 έως 10 ml με πλήρως ρυθμιζόμενο ακροφύσιο για καλύτερη κάλυψη της θηλής Με ζώνη και θήκη για εύκολη στήριξη γύρω από τη μέση Εύκολος στη χρήση Ιδανικός για χρήση σε αχυρώνες stanchion ή συστήματα RTS 123

124 ΕΞΑΡΤΗΜΑΤΑ & ΑΝΑΛΩΣΙΜΑ Ανιχνευτής μαστίτιδας Ambic Vision Μια απλή και αποτελεσματική μέθοδος ανίχνευσης θρόμβων μαστίτιδας που χρησιμοποιείται κατά την διάρκεια της άμελξης για ένδειξη ασθένειας σε περίπτωση κλινικής μαστίτιδας. Σχεδιασμένο για σωλήνα γάλακτος χωρητικότητας 12-14mm ή 14-16mm. Εγγυημένη ανίχνευση μαστίτιδας 365 μέρες το χρόνο. Εύκολη και γρήγορη εγκατάσταση. Ανιχνευτής μαστίτιδας Draminski Ένας εύκολος τρόπος για τη διάγνωση μαστίτιδας κατά το πρώιμο στάδιο της νόσου. Άμεση παρακολούθηση της κατάστασης του μαστού. Εκτίμηση της κατάστασης των τεταρτημορίων του μαστού βάσει της ηλεκτρικής αντίστασης του γάλακτος. Ανθεκτική και αδιάβροχη θήκη. 124

125 ΕΞΑΡΤΗΜΑΤΑ & ΑΝΑΛΩΣΙΜΑ Χαλιά απολύμανσης Ένα σημαντικό τμήμα το οποίο διασφαλίζει την απολύμανση των ποδιών πριν από την είσοδο στη φάρμα. Τα χαλιά απολύμανσης Milkplan είναι κατασκευασμένα από δύο μέρη: Ένα υψηλής πυκνότητας αφρώδες μαξιλαράκι πάχους 4 cm με σκληρό αντιολισθητικό κάλυμμα σχεδιασμένο για να αντέχει βαριά φορτία. Ένα αδιάβροχο περίβλημα για να συγκρατεί τα υγρά. Το περίβλημα είναι αποσπώμενο ώστε να επιτρέπει τον καθαρισμό, κάτι που δεν είναι εφικτό όταν το περίβλημα είναι ραμμένο πάνω στο μαξιλάρι. Αναλώσιμα & Εξαρτήματα για Αρμεκτικά Συστήματα & Δεξαμενές Ψύξης Γάλακτος Περισταλτική αντλία δοσομέτρησης χημικών πλύσης (αλκαλικό, οξύ και απολυμαντικό) 24 VDC με ροή 30 λίτρα/ ώρα για δεξαμενές ψύξης γάλακτος κλειστού τύπου και 16 λίτρα/ώρα για το σύστημα πλύσης MP Armektron 2to1. Αλκαλικά και όξινα απορρυπαντικά χαμηλού αφρισμού και αραίωσης για αποτελεσματικό καθαρισμό και απολύμανση αρμεκτικών συστημάτων και δεξαμενών ψύξης γάλακτος κλειστού τύπου. Έχουν αναπτυχθεί σύμφωνα με τις υψηλότερες προδιαγραφές ποιότητας αποκλειστικά για χρήση σε γαλακτοκομικές μονάδες και είναι κατάλληλα για συστήματα αυτόματης δοσομέτρησης. 125

126 ΕΞΑΡΤΗΜΑΤΑ & ΑΝΑΛΩΣΙΜΑ Εξαρτήματα για Δεξαμενές Ψύξης Γάλακτος Eλεγκτής θερμοκρασίας πλήρως ρυθμιζόμενων παραμέτρων εξοπλισμένος με αισθητήριο θερμοκρασίας (NTC) στεγανότητας IP68, με ευανάγνωστη οθόνη 3 ψηφίων. (*Διαθέσιμος στο πλήρες set του πίνακα με προστατευτικό κάλυμμα που φέρει πιστοποίηση στεγανότητας IP55) για όλες τις παγολεκάνες που χρήζουν επισκευής και τις δεξαμενές ψύξης γάλακτος κλειστού τύπου απλής έκδοσης) Visograph προγραμματιζόμενη LCD οθόνη (ανάλυσης 240 Χ 96 pixel) για απεικόνιση όλων των λειτουργιών του PLC. Κεντρικός ελεγκτής (PLC) ipro Genius της Dixell για έλεγχο όλων των λειτουργιών. Λειτουργικό σύστημα LINUX, 32bit επεξεργαστής, 200MHz CPU, μνήμη RAM 32MB, χωρητικότητα 128MB Φίλτρο ανοξείδωτο ή αλουμινίου για δεξαμενή ψύξης ανοιχτού τύπου σε σχήμα κώνου σχεδιασμένο για ακριβή ενσωμάτωση στη θυρίδα εισόδου γάλακτος. 126

127 Αντλίες νερού για συστήματα πλύσης δεξαμενών ψύξης γάλακτος κλειστού τύπου διαθέσιμες για όλα τα μεγέθη. Μοναφασικά ή τριφασικά μοτέρ ανάδευσης του γαλλικού οίκου Sirem διαθέσιμα για εύρος W και rpm με (ή χωρίς) ενσωματωμένο βαρυτικό διακόπτη. Βάνα αποχέτευσης του γερμανικού οίκου Mueller Φ50, 24VAC, NC, IP65 υψηλής αντοχής και αξιοπιστίας. Ανοξείδωτη βάνα εξόδου γάλακτος τύπου πεταλούδας σε όλους τους διαθέσιμους τύπους σπειρωμάτων, μεγεθών. DN, SMS, IDF, MACON κλπ Αυτοκαθαριζόμενη ανοξείδωτη βάνα εξόδου γάλακτος τύπου πεταλούδας σε όλους τους διαθέσιμους τύπους σπειρωμάτων, μεγεθών. DN, SMS, IDF, MACON κλπ. 127

128 ΕΞΑΡΤΗΜΑΤΑ & ΑΝΑΛΩΣΙΜΑ Εξαρτήματα για Αρμεκτικά Συστήματα Hλεκτρονικοί αδιάβροχοι παλμοδότες LP20 χαμηλής κατανάλωσης με 2 εξόδους και ενσωματωμένο πρόγραμμα παλμού PCB. Πνευματικοί αδιάβροχοι παλμοδότες με λιπαινόμενο slide και ρυθμιζόμενο εύρος παλμικού ρυθμού από 50 έως 180 ppm για εύρος κενού λειτουργίας από 35 έως 50 kpa. Αντλία γάλακτος υψηλής ροής κατασκευασμένη από ανοξείδωτο ατσάλι με υδραυλικό σύστημα για υψηλή εξοικονόμηση ενέργειας. Είναι εύκολη στη συντήρηση και το καθάρισμα και ανθεκτική στη διάβρωση. Θήλαστρα σιλικόνης και συλλέκτες γάλακτος πιστοποιημένοι κατά ISO με σύγχρονη, πρακτική και εργονομική σχεδίαση. Προσφέρουν μέγιστη ροή, μηδενικές εκροές κενού και εγγύηση πλήρους εκκένωσης γάλακτος. Ελαφριά διαφανή καλύμματα θηλάστρων αιγοπροβάτων υψηλής ποιότητας και μέγιστης αντοχής για βέλτιστο οπτικό έλεγχο κατά την άμελξη και εύκολο χειρισμό. Μανόμετρο υποπίεσης γλυκερίνης τύπου Φ /0 kpa 1/2 in ή ξηρού τύπου «Φ63 1/4 in» με ανοξείδωτη θήκη γλυκερίνης για εφαρμογές υψηλής πίεσης, παλμών και δονήσεων και αντοχή σε διαβρωτικό περιβάλλον. 128

129 Μηχανικός γαλακτομετρητής συμβατός με οποιοδήποτε αρμεκτικό σύστημα. Εύκολη τοποθέτηση είτε με συρταρωτή βάση (V-Block) ή με φορητό σφιγκτήρα στερέωσης. Δοχεία γάλακτος (bucket) ανοξείδωτα ή αλουμινίου για χειροκίνητη άμελξη ή μεταφορά γάλακτος 30/ 40 /50L. Διατίθενται με (ή χωρίς) καπάκι. Λάδι αντλίας κενού με ειδική σύνθεση για σταθερή λίπανση σε ένα μεγάλο εύρος θερμοκρασιών ώστε να εξασφαλίζεται η λειτουργία της αντλίας ακόμα και σε ακραίες θερμοκρασίες ή εξαιρετικά δύσκολες συνθήκες περιβάλλοντος (σκόνη κλπ). Ανοξείδωτο κουτί πρώτων βοηθειών για αποθήκευση ιατρικών εργαλείων, καθαριστικών και φαρμάκων. Σωλήνες πολυαιθυλενίου (PE), πολυβινυλοχλωριδίου (PVC) και σιλικόνης κατάλληλοι για γάλα, αέρα, νερό με υψηλή αντοχή σε καταπονήσεις, σκληρές συνθήκες περιβάλλοντος και χημικά. Ανοξείδωτος γάντζος ανύψωσης μαστού για πρόβατα με εσωτερικό ελατήριο. Φίλτρα γάλακτος κατάλληλα για τρόφιμα για ασφαλή χρήση με μέγιστη αντοχή σε υγρό και διήθηση για εξαιρετική προστασία της ποιότητας του γάλακτος. 129
