1 ISOVER GYPROC PERTVAROS IR KONSTRUKCIJOS Garso izoliacija Atsparumas ugniai 2017

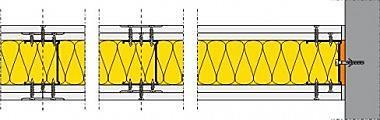

2 Psl. Sistema Eskizas PERTVAROS 1) Maksimalus 1 2 Atsparumas ugniai A(GKB) arba H2 (GKBI) DF (GKF) arba DFH2(GKFI) DURA AKU AKU AKU ) Maksimalus pertvarų aukštis priklausomai nuo naudojimo srities: 1 naudojimo sritis - sienos tarp patalpų, kuriose būna nedaug žmonių, t.y. butų, viešbučių, biurų, ligoninių ir kitų panašiai naudojamų patalpų, taip pat tarp šių patalpų ir koridoriaus (pagal Techninį liudijimą ITB 0785/14/R144NP) 2 naudojimo sritis - sienos tarp patalpų, kuriose būna daug žmonių, t.y. konferencijos salių, mokyklos klasių, auditorijų ir kitų panašiai naudojamų patalpų, taip pat tarp šių patalpų ir koridoriaus (pagal Techninį liudijimą ITB 0785/14/R144NP) 2 / 29

3 Psl. Sistema Eskizas SIENŲ APDARAI 1) Maksimalus Δ Atsparumas ugniai A(GKB) arba H2 (GKBI) DF (GKF) arba DFH2(GKFI) iki Aku iki iki APDARAI PATALPŲ AKUSTIKAI neribojama neribojama w = 0.80 w = 0.65 UGNIAI ATSPARI ŠACHTOS KONSTRUKCIJA R w = 45 (ugnis iš abiejų pusių) UGNIAI ATSPARI LUBŲ KONSTRUKCIJA (ugnis iš apačios) (ugnis iš abiejų pusių) 28 Akustinė matrica 29 Pagrindinės garsą izoliuojančių gipso kartono pertvarų įrengimo rekomendacijos 3 / 29

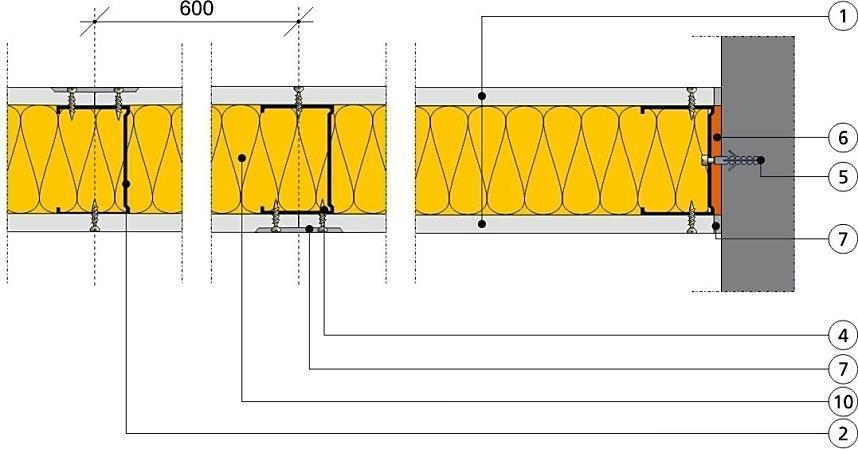

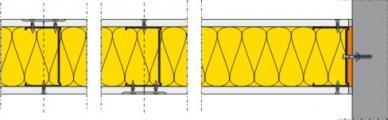

4 plokštė 12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 7 Rigips glaistas: VARIO, STANDARD, 8 Rigips armavimo juosta 9 Rigips glaistas: PROFIN MIX, 10 ISOVER KT40, KL-AKU 70/ CW/UW 75 ULTRASTIL 1x12.5 A (GKB) arba H2 (GKBI) 1x12.5 DF(GKF) arba DFH2(GKFI) 15 R w, ) Maksimalus aukštis: - iki 3000 Gaisrinių Tyrimų Centro ugniai atsparumo klasifikacijos ataskaita Nr ; - iki Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 45 4 / 29

5 plokštė 12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 7 Rigips glaistas: VARIO, STANDARD, 8 Rigips armavimo juosta 9 Rigips glaistas: PROFIN MIX, 10 ISOVER KT40, ISOVER KL-AKU CW/UW 100 ULTRASTIL 1x12.5 A (GKB) arba H2 (GKBI) 1x12.5 DF(GKF) arba DFH2(GKFI) 15 R w, ) Maksimalus aukštis: - iki 3000 Gaisrinių Tyrimų Centro ugniai atsparumo klasifikacijos ataskaita Nr ; - iki Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 45 5 / 29

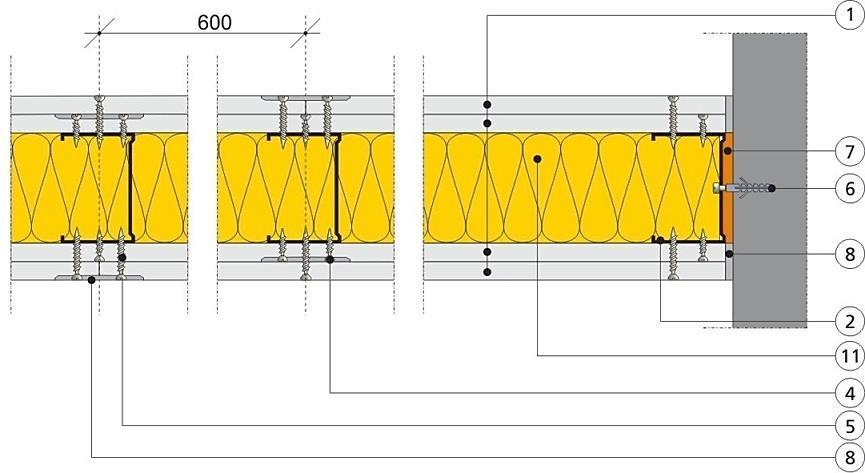

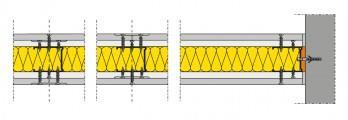

6 plokštė 2x12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL37, KL35, KL-AKU CW/UW 50 ULTRASTIL 2x12.5 A (GKB) arba H2 (GKBI) 2x12.5 DF(GKF) arba DFH2(GKFI) R w, ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 90 6 / 29

7 plokštė 2x12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KT40, KL-AKU, KL37, KL35 70/ CW/UW 75 ULTRASTIL 2x12.5 A (GKB) arba H2 (GKBI) 2x12.5 DF(GKF) arba DFH2(GKFI) R w, ) Maksimalus aukštis: - iki 4000 Gaisrinių Tyrimų Centro ugniai atsparumo klasifikacijos ataskaitos Nr , Nr ; - iki Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 90 7 / 29

8 plokštė 2x12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KT40, KL-AKU, KL37, KL CW/UW 100 ULTRASTIL 2x12.5 A (GKB) arba H2 (GKBI) 2x12.5 DF(GKF) arba DFH2(GKFI) R w, ) Maksimalus aukštis: - iki 4000 Gaisrinių Tyrimų Centro ugniai atsparumo klasifikacijos ataskaitos Nr , Nr ; - iki Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 90 8 / 29

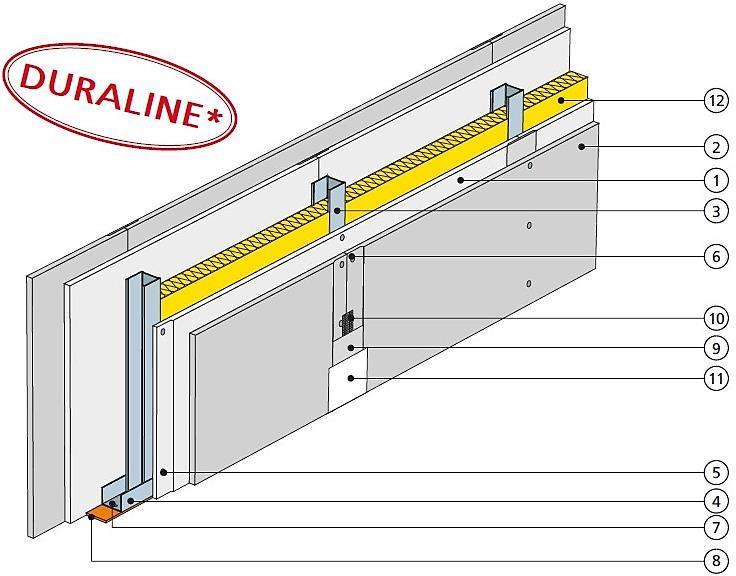

9 DURA plokštė 12.5 GKB, GKBI, GKF, GKFI 2 plokštė 12.5 DURALINE 3 Profilis Rigips CW ULTRASTIL 4 Profilis Rigips UW ULTRASTIL 5 Sraigtai Rigips TN 25, c/c Sraigtai Rigips Hart Fix 3.8 x 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 9 Rigips glaistas: VARIO, STANDARD, 10 Rigips armavimo juosta 11 Rigips glaistas: PROFIN MIX, 12 ISOVER KL- AKU, KL37, KL DURA CW/UW 50 ULTRASTIL 1x12.5 A (GKB) arba H2 (GKBI) 1x12.5 DURALINE R w, ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 9 / 29

10 AKU plokštė 2x12.5 PRO Aku 2 Profilis Rigips CW ULTRASTIL AKU 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL- AKU, KL37, KL35 70/ AKU UW75 ULTRASTIL CW75 ULTRASTIL AKU 2x12.5 PRO Aku (A tipas) 2x12.5 PRO Aku Fire + (DF tipas) 120 Db R w, ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 10 / 29

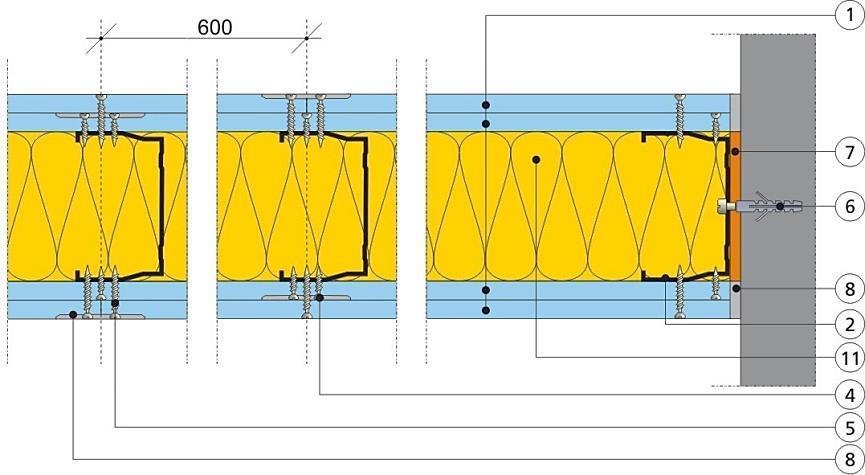

11 AKU plokštė 2x12.5 PRO Aku 2 Profilis Rigips CW ULTRASTIL AKU 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL- AKU, KL37, KL AKU UW100 ULTRASTIL CW100 ULTRASTIL AKU 2x12.5 PRO Aku (A tipas) 2x12.5 PRO Aku Fire + (DF tipas) 120 Db R w, ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 11 / 29

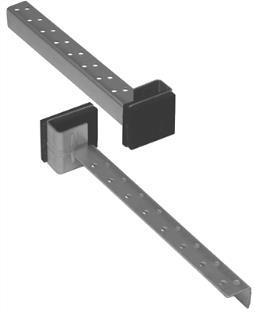

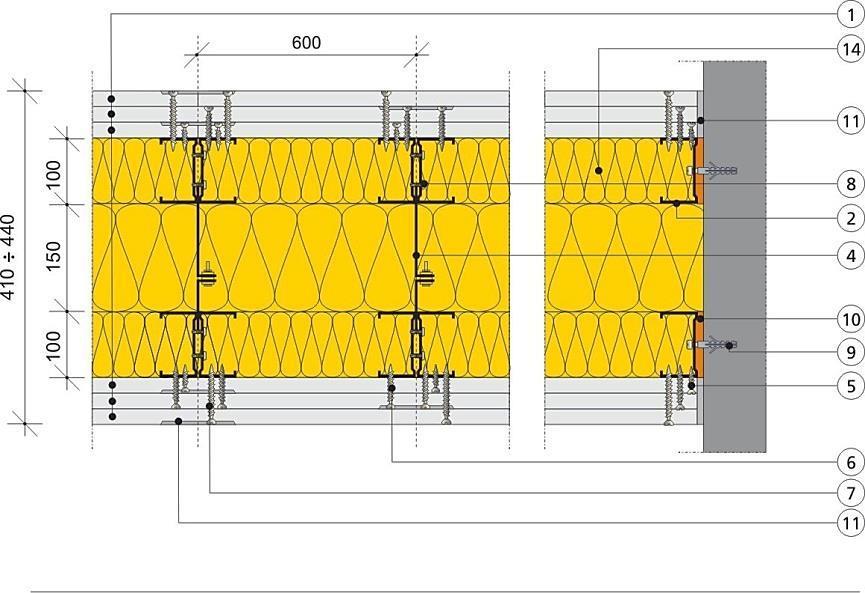

12 , plokštė 2x15 GKF, DFH2 ( ) 3x15 GKF, DFH2 ( ) 2 Profilis Rigips CW100 ULTRASTIL 3 Profilis Rigips UW100 ULTRASTIL 4 Elastinga jungtis GAB3 5 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 45, c/c 750; c/c 250 ( ); 7 Sraigtai Rigips TN 55, c/c 250 ( ) 8 Sraigtas 3.9x11 9 Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 11 Rigips glaistas: VARIO, STANDARD, 12 Rigips armavimo juosta 13 Rigips glaistas: PROFIN MIX, 14 ISOVER KL37, KL Elastinga jungtis GAB3 Maks. Užpildas, storis Xcw/UW 100 ULTRASTIL 2x15 DF (GKF), DFH2 (GKFI) ISOVER KL37, KL Xcw/UW 100 ULTRASTIL 3x15 DF (GKF), DFH2 (GKFI) ISOVER KL37, KL / 29

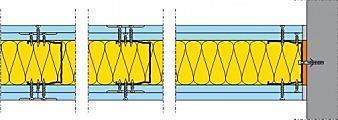

13 plokštė 2x12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL- AKU, KL37, KL35 2 x 50 CW profiliai jungiami per Rigips sandarinimo juostą arba naudojant elastingą CW profilių jungtį (rekomenduojama; aukštoms pertvaroms būtina), žingsnis xCW/UW 50 ULTRASTIL 2x12.5 A (GKB) arba H2 (GKBI) 2x12.5 DF(GKF) arba DFH2(GKFI) 120 R w, ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 13 / 29

14 plokštė 2x12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL- AKU, KL37, KL35 2 x 70/75 CW profiliai jungiami per Rigips sandarinimo juostą arba naudojant elastingą CW profilių jungtį (rekomenduojama; aukštoms pertvaroms būtina), žingsnis xCW/UW 75 ULTRASTIL 2x12.5 A (GKB) arba H2 (GKBI) 2x12.5 DF(GKF) arba DFH2(GKFI) 120 R w, ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 14 / 29

15 plokštė 2x12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL-AKU, KL37, KL35 2 x 100 CW profiliai jungiami per Rigips sandarinimo juostą arba naudojant elastingą CW profilių jungtį (rekomenduojama; aukštoms pertvaroms būtina), žingsnis xCW/UW 100 ULTRASTIL 2x12.5 A (GKB) arba H2 (GKBI) 2x12.5 DF(GKF) arba DFH2(GKFI) 120 R w, ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 15 / 29

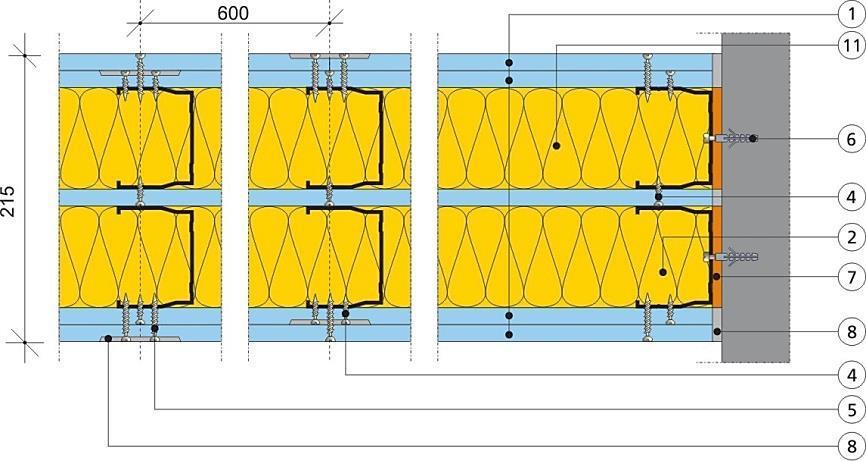

16 AKU 1 plokštė 2 x12.5 PRO Aku 2 Profilis Rigips CW ULTRASTIL AKU 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL-AKU, KL37, KL35 2 x 70/75 Maks. R w, AKU xUW75 ULTRASTIL 2xCW100 ULTRASTIL AKU 2x12.5 Pro Aku, PRO Aku Hydro, PRO Aku Fire+ +1x12.5 Pro Aku (tarp profilių) / 29

17 plokštė 2 x 12.5 GKBI, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL-AKU, KL37, KL35 50 R w, xCW/UW 50 ULTRASTIL 2x12.5 H2 (GKBI) 2x12.5 DFH2(GKFI) ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 17 / 29

18 plokštė 2 x 12.5 GKBI, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL-AKU, KL37, KL35 70/75 R w, xCW/UW 75 ULTRASTIL 2x12.5 H2 (GKBI) 2x12.5 DFH2(GKFI) ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 18 / 29

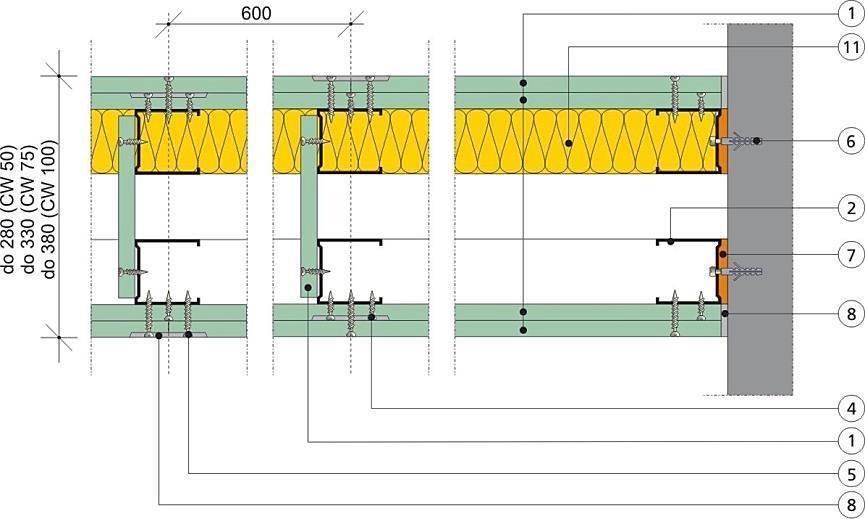

19 plokštė 2 x 12.5 GKBI, GKFI 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 8 Rigips glaistas: VARIO, STANDARD, 9 Rigips armavimo juosta 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL-AKU, KL37, KL R w, xCW/UW 100 ULTRASTIL 2x12.5 H2 (GKBI) 2x12.5 DFH2(GKFI) ) Maksimalus aukštis: Techninis liudijimas ITB AT ir ugniai atsparumo klasifikacijos ataskaita ITB Nr.0785/14/R144NZP 19 / 29

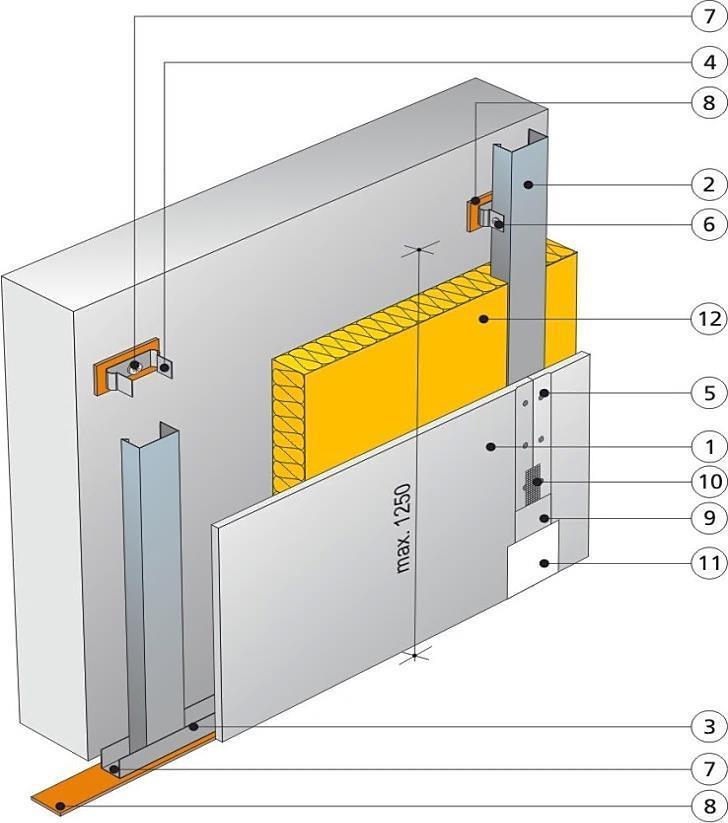

20 plokštė 12.5 GKB, GKBI, GKF, GKFI 2 Profilis Rigips CD 60 ULTRASTIL 3 Profilis Rigips UD 30 ULTRASTIL 4 Akustinė jungtis arba tiesioginė jungtis su gumos tarpikliu 5 Sraigtai Rigips TN 25, c/c Sraigtai 3.9 x 11 7 Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 9 Rigips glaistas: VARIO, STANDARD, 10 Rigips armavimo juosta, 11 Rigips glaistas: PROFIN MIX, 12 ISOVER KL-AKU, KL37, KL35 50 Apdaro storis, apdaro neribojamas CD 60 ULTRASTIL UD 30 ULTRASTIL 1x12.5 A (GKB) arba H2 (GKBI) 1x12.5 DF(GKF) arba DFH2(GKFI) Užpildas, storis ISOVER KL-AKU, KL37, KL ) Maksimalus aukštis: Ugniai atsparumo klasifikacijos ataskaita ITB Nr /11/R57NZP 2) Konstrukcijos akustinių savybių pagerėjimas ΔRw dėl papildomos dangos priklauso nuo apdaro tipo, naudojamų medžiagų ir esamos pagrindinės vienalytės konstrukcijos garso izoliacinių savybių, žiūr. Akustinę matricą. 15 2) Δ iki / 29

21 AKU 30 1 plokštė 2x12.5 Pro Aku 2 Profilis Rigips CD 60 ULTRASTIL 3 Profilis Rigips UD 30 ULTRASTIL 4 Tampri jungtis arba tiesioginė jungtis su gumos tarpikliu 5 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 35, c/c Sraigtai 3.9 x 11 8 Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 10 Rigips glaistas: VARIO, STANDARD, 11 Rigips armavimo juosta, 12 Rigips glaistas: PROFIN MIX, 13 ISOVER KL-AKU, KL37, KL AKU Apdaro storis, 75 apdaro neribojamas CD 60 ULTRASTIL UD 30 ULTRASTIL 2x12.5 PRO Aku (A), PRO AKU Hydro (H2) 2x12.5 PRO Aku Fire + (DF tipas) Užpildas, storis ISOVER KL-AKU, KL37, KL ) Maksimalus aukštis: Ugniai atsparumo klasifikacijos ataskaita ITB Nr /11/R57NZP 2) Konstrukcijos akustinių savybių pagerėjimas ΔRw dėl papildomos dangos priklauso nuo apdaro tipo, naudojamų medžiagų ir esamos pagrindinės vienalytės konstrukcijos garso izoliacinių savybių, žiūr. Akustinę matricą. 30 2) Δ iki / 29

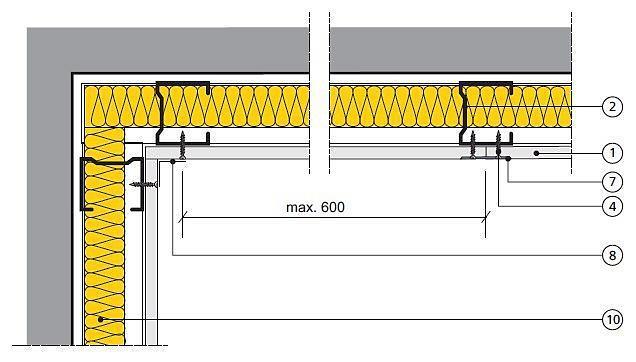

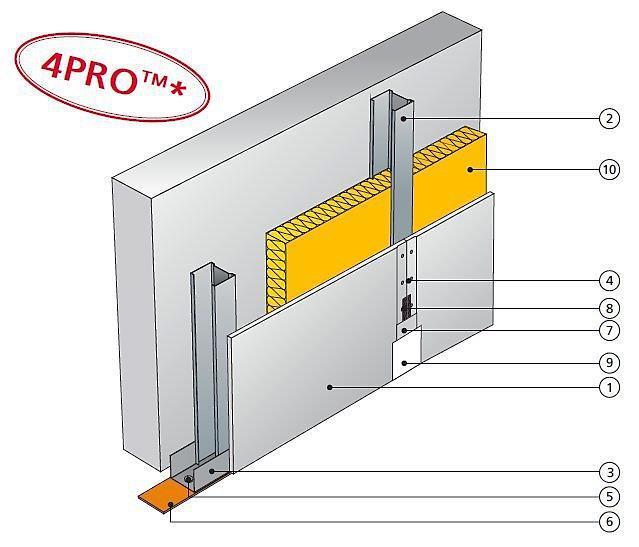

22 plokštė PRO GKB, GKBI, GKF 2 Profilis Rigips CW ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 7 Rigips glaistas: VARIO, STANDARD, 8 Rigips armavimo juosta, 9 Rigips glaistas: PROFIN MIX, 10 ISOVER Kl-AKU, KL37, KL35 50 Apdaro storis, apdaro CW50 ULTRASTIL UW50 ULTRASTIL 1x12.5 4PRO A (GKB) arba H2 (GKBI) 1x12.5 4PRO DF(GKF) Užpildas, storis ISOVER KL-AKU, KL37, KL ) Maksimalus aukštis: Ugniai atsparumo klasifikacijos ataskaita ITB Nr /11/R57NZP 2) Konstrukcijos akustinių savybių pagerėjimas ΔRw dėl papildomos dangos priklauso nuo apdaro tipo, naudojamų medžiagų ir esamos pagrindinės vienalytės konstrukcijos garso izoliacinių savybių, žiūr. Akustinę matricą. 15 2) Δ iki / 29

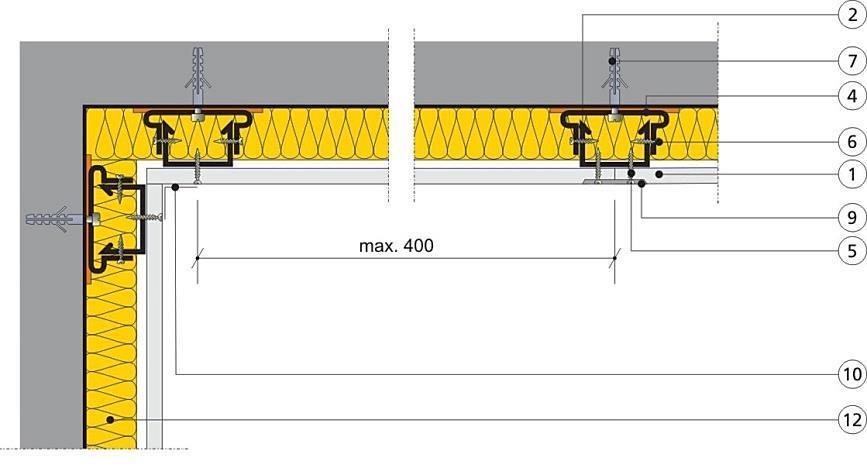

23 Perforuota akustinė gipso kartono plokštė Rigips Gyptone BIG Profilis Rigips CD 60 ULTRASTIL 3 Profilis Rigips UD 30 ULTRASTIL 4 Tampri jungtis arba tiesioginė jungtis su gumos tarpikliu 5 Sraigtai Rigips TN 25, c/c Sraigtai 3.9 x 11 7 Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 9 Rigips glaistas: VARIO, STANDARD, 10 Rigips armavimo juosta, 11 Rigips glaistas: PROFIN MIX, 12 ISOVER KL-AKU, KL37, KL35 50; ISOVER SKL 30 Apdaro storis, Maks. apdaro Užpildas, storis w neribojamas CD 60 ULTRASTIL UD 30 ULTRASTIL Rigips Gyptone BIG 12.5 ISOVER KL37, KL35, KL-AKU 50 ISOVER SKL / 29

24 Perforuota akustinė gipso kartono plokštė Rigips RIGITON Profilis Rigips CD 60 ULTRASTIL 3 Profilis Rigips UD 30 ULTRASTIL 4 Tampri jungtis arba tiesioginė jungtis su gumos tarpikliu 5 Sraigtai Rigips TN 25, c/c Sraigtai 3.9 x 11 7 Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 9 Rigips glaistas: VARIO, STANDARD, 10 Rigips glaistas: PROFIN MIX, 11 ISOVER KL-AKU, KL37, KL35 50; ISOVER SKL 30 Tiesioginė jungtis Tampri jungtis (akustinė) Tiesioginė jungtis su gumos tarpikliu (akustinė) Apdaro storis, Maks. apdaro Užpildas, storis w neribojamas CD 60 ULTRASTIL UD 30 ULTRASTIL Rigips RIGITON 12.5 ISOVER KL-AKU, KL37, KL35 50 ISOVER SKL / 29

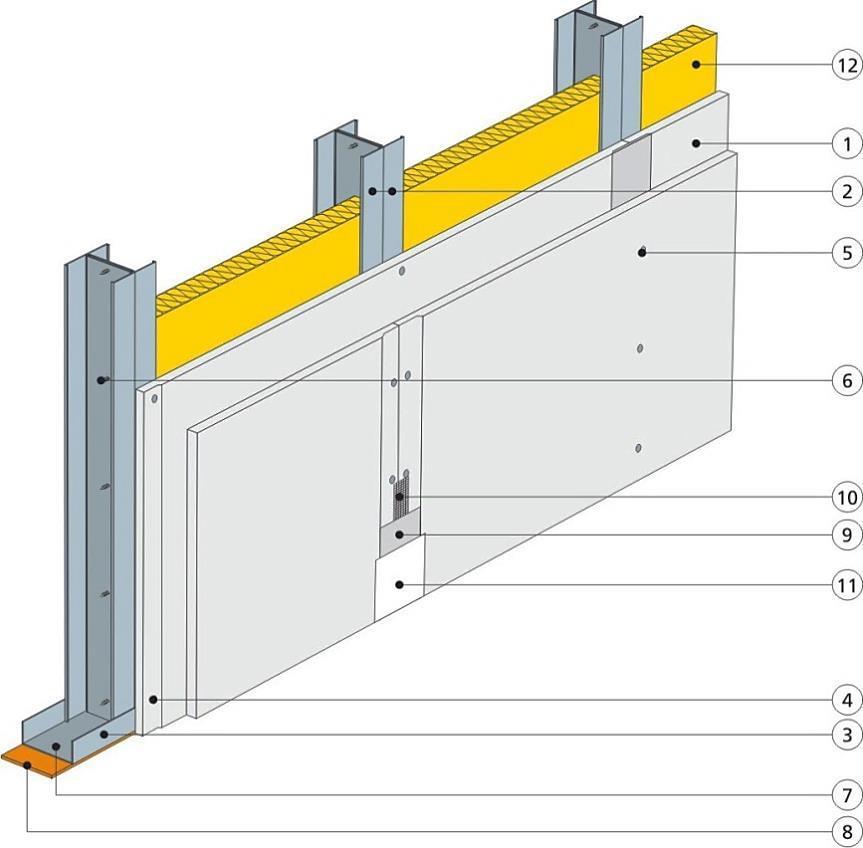

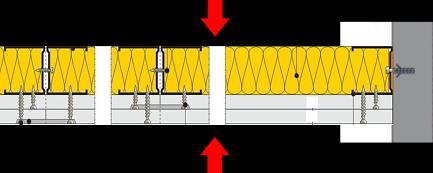

25 plokštė 2 x 15 GKF, GKFI 2 Profilis Rigips 2xCW 75 ULTRASTIL 3 Profilis Rigips UW 75 ULTRASTIL 4 Sraigtai Rigips TN 25, c/c Sraigtai Rigips TN 45, c/c Sraigtai 3.9 x 11 7 Kaištis Ø6, maks. c/c Rigips sandarinimo juosta 9 Rigips glaistas: VARIO, STANDARD, 10 Rigips armavimo juosta 11 Rigips glaistas: PROFIN MIX, 12 ISOVER KL35 70 Maks. Užpildas, storis xCW75 ULTRASTIL UW75 ULTRASTIL 2x12.5 DF(GKF), DFH2 (GKFI) ISOVER KL Detalus įrengimas pateikiamas Gaisrinių Tyrimų Centro ugniai atsparumo klasifikacijos ataskaitoje Nr / 29

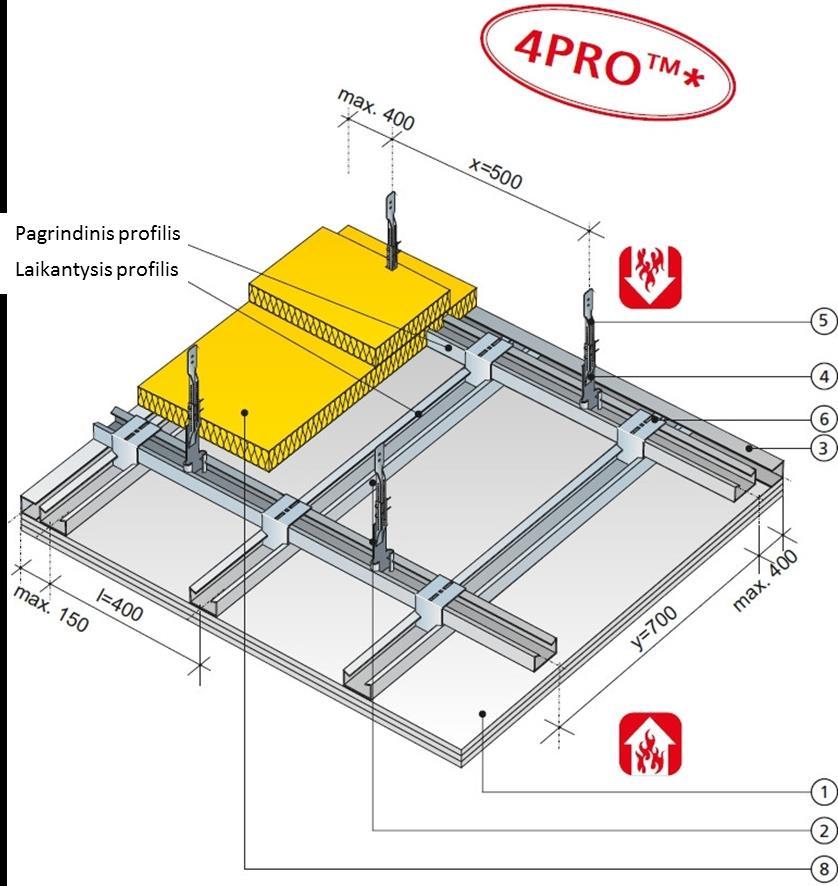

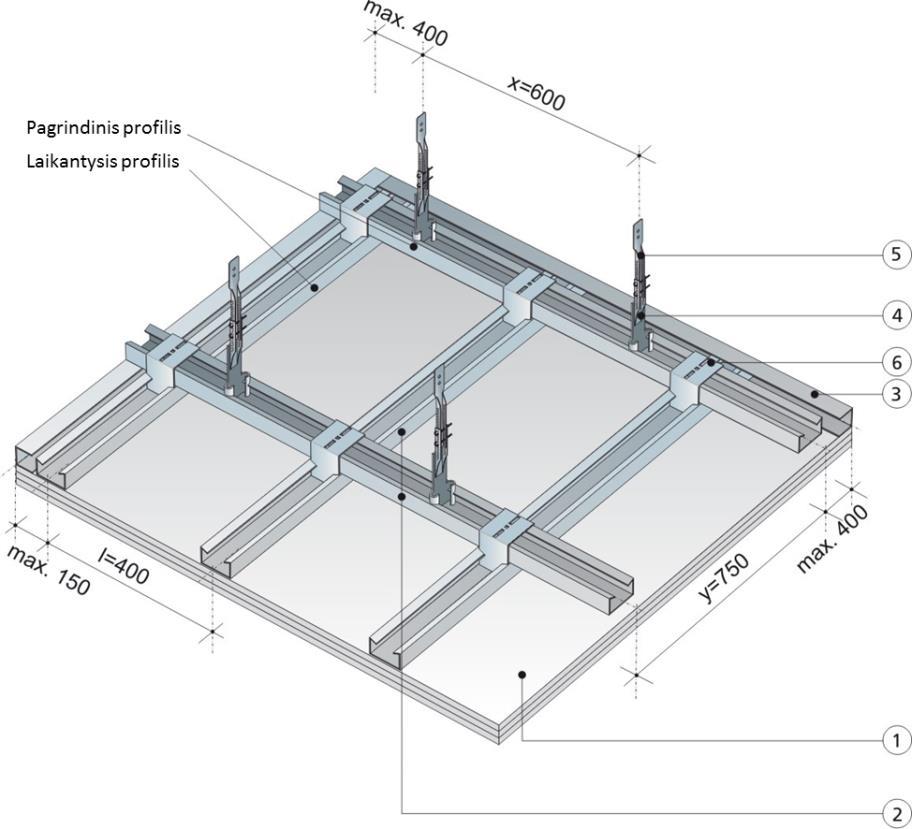

26 plokštė 3 x 12.5 GKF, GKFI 2 Profilis Rigips CD 60 ULTRASTIL 3 Profilis Rigips UD 30 ULTRASTIL 4 Pasukamas laikiklis nonius 5 Viršutinė nonius laikiklio dalis 6 Kryžminis profiliuočio laikiklis 7 Fiksatorius Maks. gylis, Maks. atstumas tarp profilių, l y CD 60 ULTRASTIL UD 30 ULTRASTIL 2x12.5 DF(GKF) arba FH2(GKFI) Užpildas, storis be užpildo Detalus įrengimas pateikiamas ITB ugniai atsparumo klasifikacijos ataskaitoje Nr.NP /A/06/BW. ugnis iš apačios 26 / 29

27 plokštė 3 x 12.5 GKF, GKFI 2 Profilis Rigips CD 60 ULTRASTIL 3 Profilis Rigips UD 30 ULTRASTIL 4 Pasukamas laikiklis nonius 5 Viršutinė nonius laikiklio dalis 6 Kryžminis profiliuočio laikiklis 7 Fiksatorius 8 ISOVER Polterm Max, ISOVER TECH Slab MT 3.1 Maks. gylis, Maks. atstumas tarp profilių, l y CD 60 ULTRASTIL UD 30 ULTRASTIL 2x12.5 DF(GKF) arba FH2(GKFI) Užpildas, storis ISOVER Polterm Max, TECH Slab MT 3.1 Detalus įrengimas pateikiamas ITB ugniai atsparumo klasifikacijos ataskaitoje Nr.NP-0785/12/R96NP ugnis iš abiejų pusių 27 / 29

28 AKUSTINĖ MATRICA Konstrukcijos akustinių savybių pagerėjimas ΔR w dėl papildomos dangos priklauso nuo apdaro tipo, naudojamų medžiagų ir esamos pagrindinės vienalytės konstrukcijos garso izoliacinių savybių Pagrindinė vienalytė konstrukcija Apdaro konstrukcija Eil. Nr. Atitvara m, kg/m 2 1) AKU ) Δ betonas, gelžbetonis betonas, gelžbetonis betonas, gelžbetonis pilnavidurių silikatinių/keraminių plytų mūras, 15/15 mineralinis tinkas ( 1600kg/m 3 ) 250 pilnavidurių silikatinių/keraminių plytų mūras, 15/15 mineralinis tinkas ( 1600kg/m 3 ) 200 autoklavinis akytas betonas (650kg/m 3 ), 10/10 mineralinis tinkas ( 1600kg/m 3 ) 300 autoklavinis akytas betonas (650kg/m 3 ), 10/10 mineralinis tinkas ( 1600kg/m 3 ) 100 keramzitbetonio FIBO 5 blokai, 10/10 mineralinis tinkas ( 1600kg/m 3 ) 150 keramzitbetonio FIBO 5 blokai, 10/10 mineralinis tinkas ( 1600kg/m 3 ) 200 keramzitbetonio FIBO 5 blokai, 10/10 mineralinis tinkas ( 1600kg/m 3 ) (R w = 56) (R w = 57) ) Vienalyčių atitvarų Nr.1-7 akustiniai rodikliai apskaičiuoti pagal LST EN :2004, pren :2016 R w = 37.5*lg(m/1kg/m 2 ) - 42,. Vienalyčių atitvarų Nr akustinai rodikliai pateikiami pagal laboratorinių matavimų rezultatus. 2) Pagerėjimas dėl papildomos dangos ΔR w apskaičiuotas pagal pren :2016. Vertinama, kad apskaičiuotų ΔR w verčių standartinė nuokrypa yra apie 2. Prognozuojant vertes su atsarga, apskaičiuotas vertes rekomenduojama sumažinti 2 (pr EN :2016 p. D.2.5 Tikslumas). 3) Atitvaroms Nr.8, 10 su papildomo apdaro konstrukcija skliausteliuose pateikiamos visos konstrukcijos laboratorijoje išmatuotos R w vertės. 4) Įrengiant naujas sienų konstrukcijas su papildomu apdaru, vidinis tinko sluoksnis nereikalingas. 28 / 29

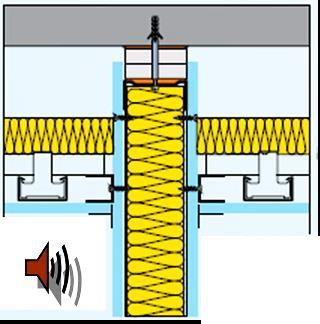

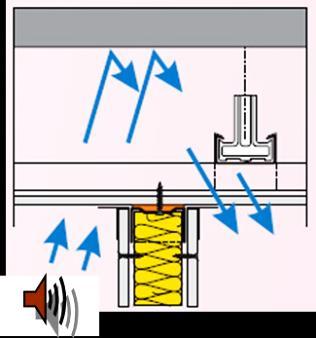

29 Pagrindinės garsą izoliuojančių gipso kartono pertvarų įrengimo rekomendacijos Negerai Tinkamai Paaiškinimas Siekiant sumažinti apylankinio garso perdavimo įtaką, pirmiausia montuojamos pertvaros, vėliau įrengiamos judriosios grindys. Garsą izoliuojančios pertvaros tarp patalpų turi būti montuojamos iki tarpaukštinių perdangų ar stogo konstrukcijos. Tarpusavyje jungiant garsą izoliuojančias pertvaras, įrengiama taip, kad būtų sumažinta apylankinio garso sklidimo įtaka Principinės garsą izoliuojančių pertvarų jungtys Detalus garsą izoliuojančių ir ugniai atsparių ISOVER-GYPROC gipso kartono pertvarų įrengimas pateikiamas: Katalogas GYPROC sistemų montavimas ; Katalogas GYPROC sistemų sprendimai ; Gaisrinių Tyrimų Centro, ITB ugniai atsparumo klasifikacijos ataskaitose; UAB Saint-Gobain statybos gaminiai gali keisti ar papildyti informaciją. Galioja nuo paskutinio keitimo datos / 29
