1 A klasės iššūkiai Rangovo patirtis. Sigitas Aglinskas AB YIT Kausta yit.lt

2 Strategija - darni plėtra

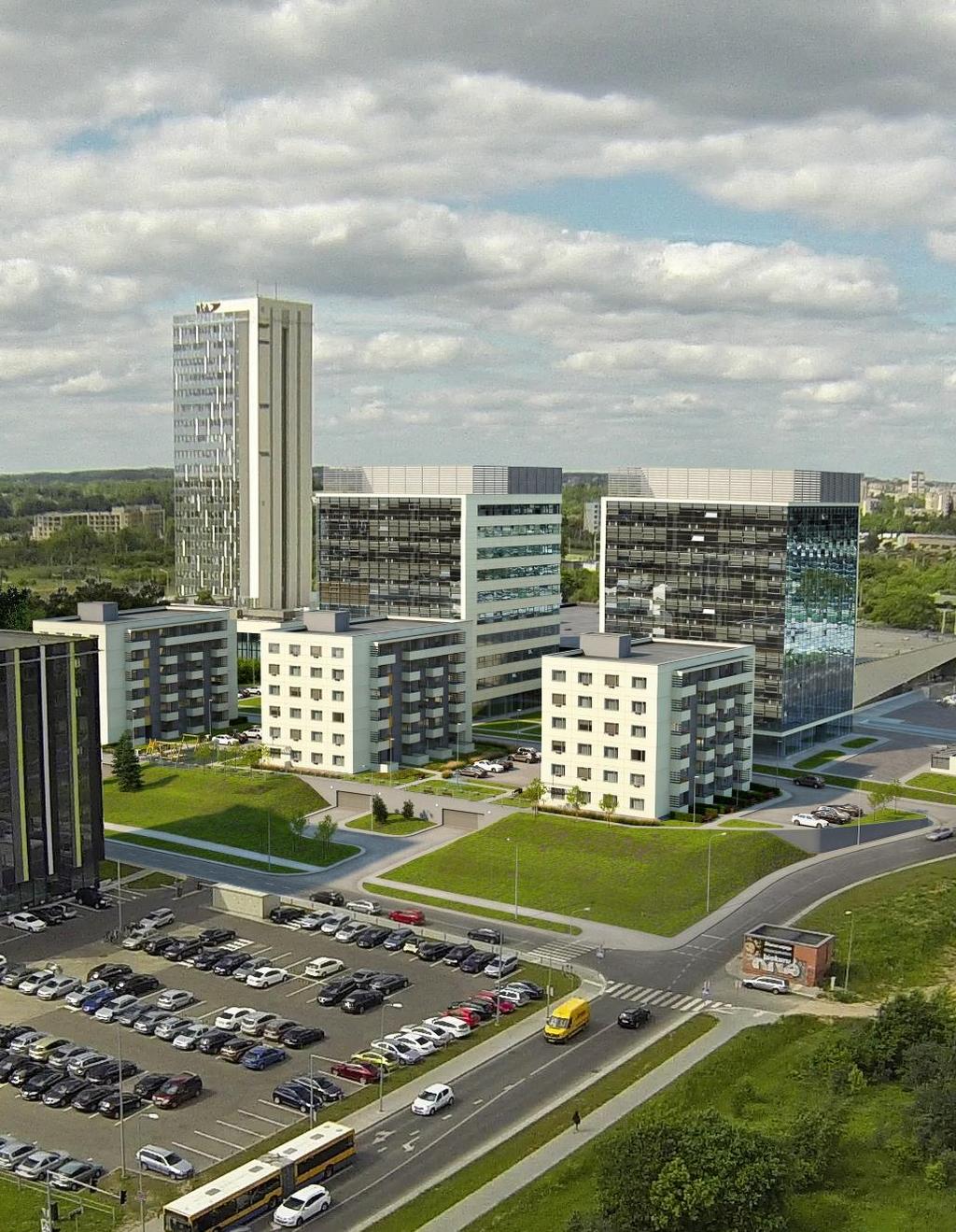

3 Darni plėtra Viršuliškėse Grand Office TUVLITA DUETTO I DUETTO II PRISMA Solo City I Solo City II Solo City III YIT 3,5 ha sklypas 9 pastatai Grand Office - 21 aukšto 10,000 m2 ploto pirmasis A energinio naudingumo klasės biurų pastatas Baltijos šalyse 10,000 m2 ploto prekybos centras PRISMA Solo City 3 gyvenamieji daugiabučiai namai 130 butų TUVLITA automobilių techninis centras DUETTO m2 ploto verslo namai

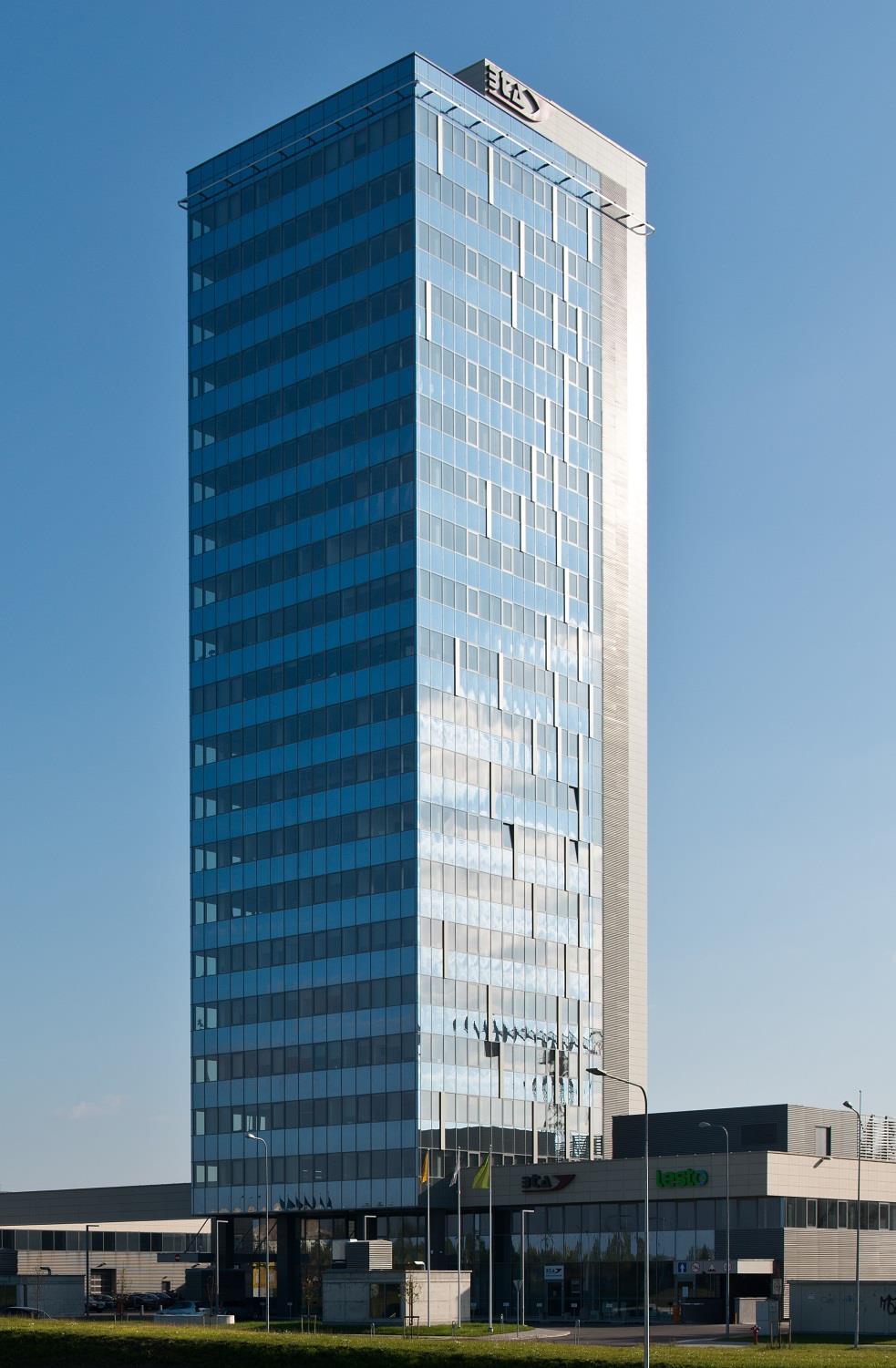

4 Verslo centras GRAND OFFICE Projekto istorija 2005 Įsigytas sklypas buvusioje VILSPA spaustuvės teritorijoje 2006 Pradedamas ruošti detalusis planas 2007 Vykdomi projektavimo darbai. Griaunami teritorijoje esantys pastatai Gautas statybų leidimas. Vykdomi statybų darbai projekto atnaujinimo darbai. Naujo detalaus plano rengimas. Bendradarbiavimas su pasyvių namų inžinieriais. Ruošiamas naujas energiškai efektyvaus pastato projektas Atnaujinami statybų darbai Statybų darbų pabaiga.

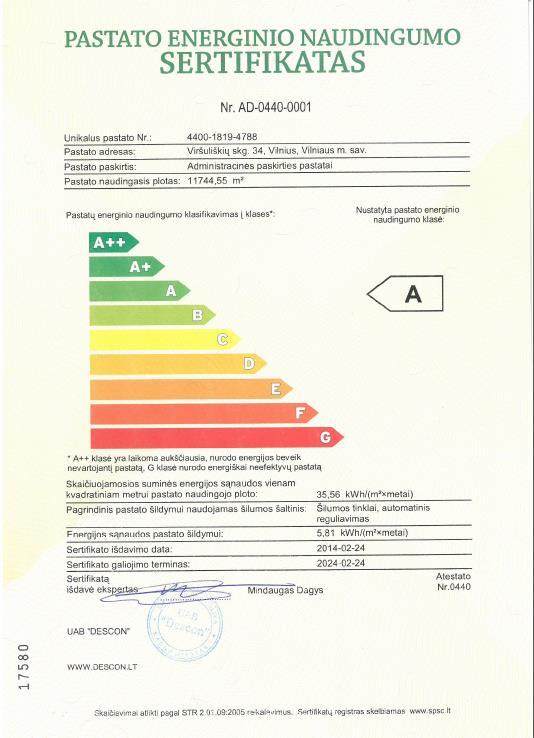

5 Grand office projekto eiga TP Korektūra TP C klasė Modeliavimas A klasė Sertifikavimas A klasė DP ir statyba

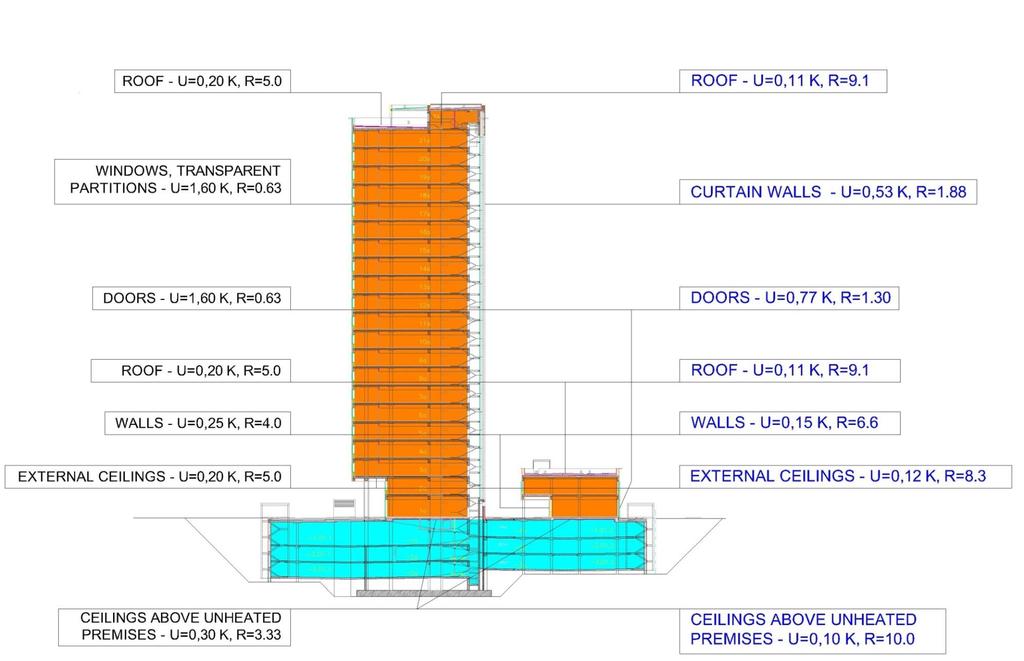

6 Grand Office. Šilumos perdavimo koeficientas U vertė Pirminiame projekte C klasė Atnaujintame projekte A klasė STOGAS U=0,20 K, R=5,0 STOGAS U=0,11 K, R=9,1 LANGAI, STIKLO PERTVAROS U=1,60 K, R=0,63 FASADAS U=0,53 K, R=1,88 DURYS U=1,60 K, R=0,63 DURYS U=0,77 K, R=1,30 STOGAS U=0,20 K, R=5,0 STOGAS U=0,11 K, R=9,1 SIENOS U=0,25 K, R=4,0 SIENOS U=0,15 K, R=6,6 IŠORĖS PERDANGOS U=0,20 K, R=5,0 IŠORĖS PERDANGOS U=0,12 K, R=8,3 PERDANGOS VIRŠ NEŠILDOMŲ PATALPŲ U=0,30 K, R=3,33 PERDANGOS VIRŠ NEŠILDOMŲ PATALPŲ U=0,10 K, R=10,0

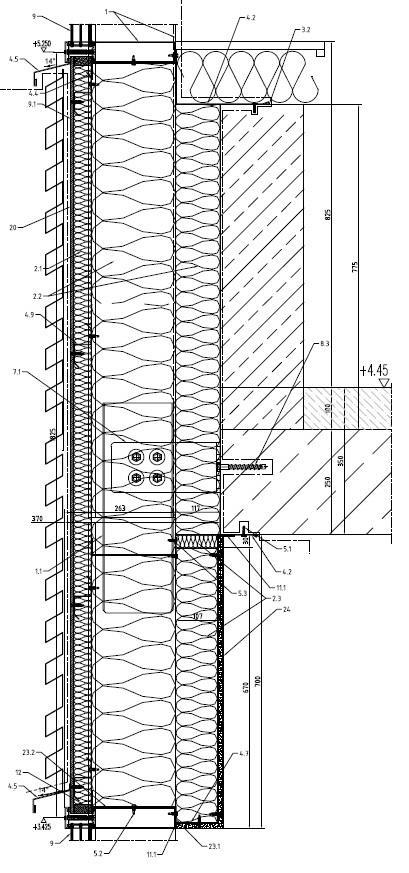

7 Palyginami elementai siena / perdangos plokštė I Pirminiame projekte Atnaujintame projekte

8 Palyginami elementai siena / perdangos plokštė I Pirminiame projekte Atnaujintame projekte

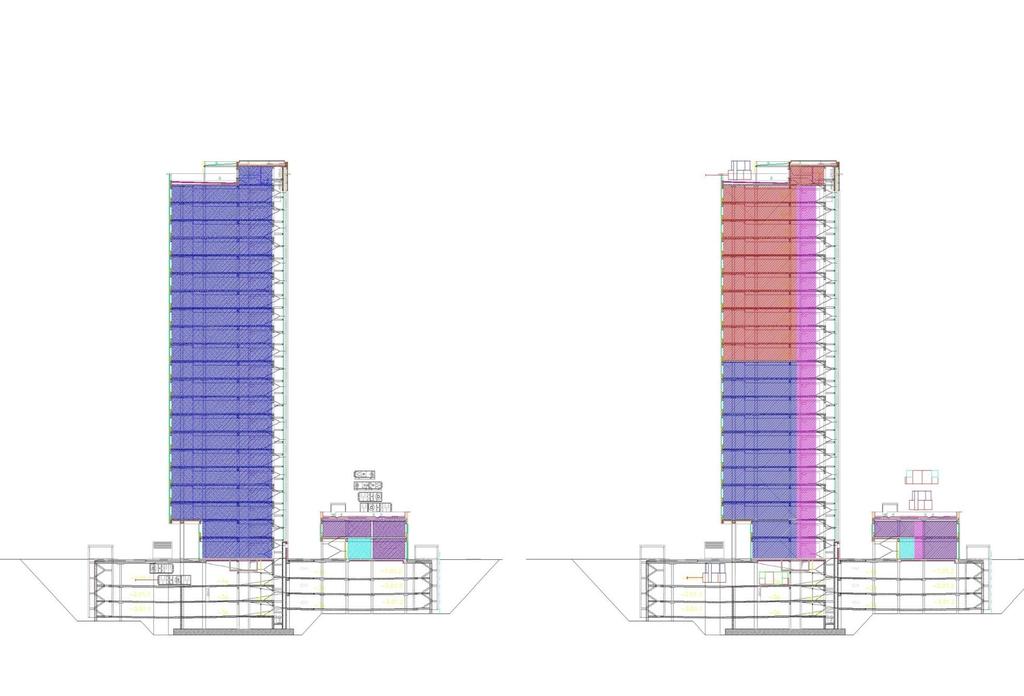

9 Vėdinimo sistemos atnaujinimas Pirminis projektas tiekimas 55320m3 /val ištraukimas m3 /val 60kW elektros galia 55% šilumos grąža AHU K1 ventiliatorius tiekimas 7240m3 /val ištraukimas 4100 m3 /val 7kW elektros galia 32% šilumos grąža AHU K2 ventiliatorius tiekimas 15200m3 /val ištraukimas m3 /val 18.5 kw elektros galia 57% šilumos grąža 2 3 Atnaujintas projektas AHU A2 ventiliatorius 15kW elektros galia tiekimas 22000m3/val ištraukimas m3/val, šilumos grąža 85% AHU A1 ventiliatorius 18,5kW elektros galia tiekimas 23000m3/val ištraukimas m3/val šilumos grąža 85% AHU A3 ventiliatorius 6 kw elektros galia tiekimas 6500m3/val ištraukimas 6500 m3/val šilumos grąža 94% AHU K1 ventiliatorius 6 kw elektros galia tiekimas 7200m3/val ištraukimas 7200 m3/val šilumos grąža 87.8% AHU K2 ventiliatorius 11kW elektros galia tiekimas 15200m3/val ištraukimas m3/val šilumos grąža 86% 4 5

10 Verslo centras Grand Office konkurse Žalias miestas pelnė Eko biuro 2013 apdovanojimą.

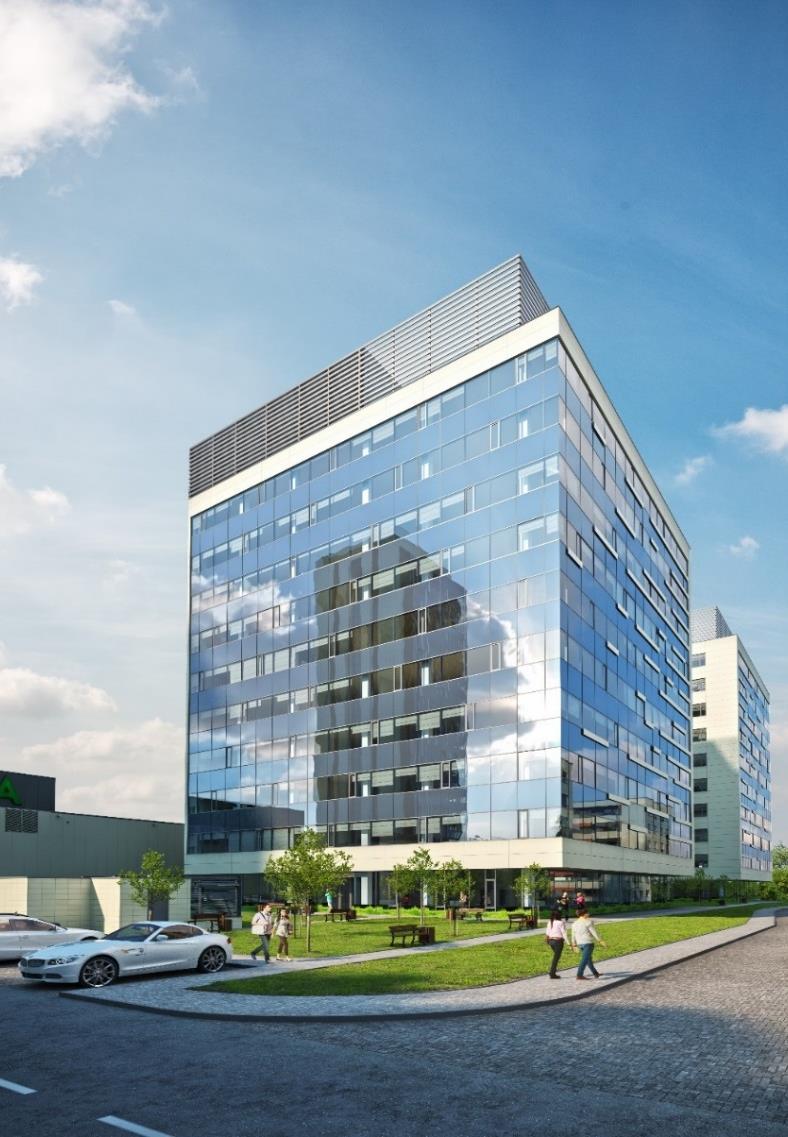

11 Verslo namai DUETTO Projekto istorija 2005 Įsigytas sklypas buvusioje VILSPA spaustuvės teritorijoje 2015 balandis rugpjūtis Pradedamas ruošti detalusis planas 2015 sausis rugsėjis Vykdomi projektavimo darbai. Griaunami teritorijoje esantys pastatai Gautas statybų leidimas. Vykdomi statybų darbai vasaris Statybų darbų pabaiga.

12 Duetto projekto eiga Statinio koncepcija PU Patikslinta PU TP DP ir statyba Pirminis Vertinimas. Modeliavimas A Klasė Sertifikavimas Breeam Very Good

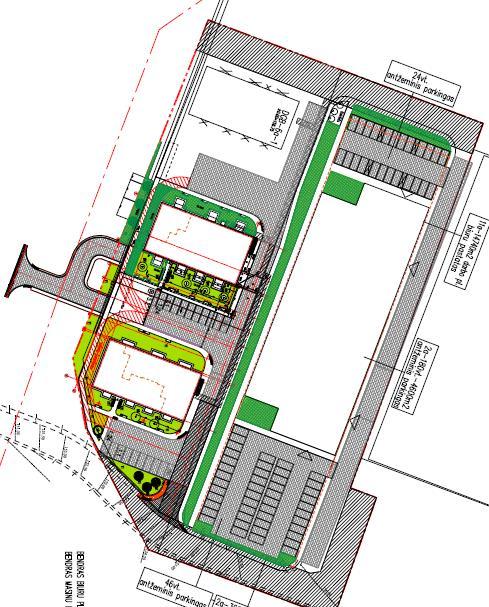

13 Statinio koncepcija

14 Pirminis vertinimas. Spręsti klausimai Pastato nuostolių balansas Pastato atitvarų apšiltinimo sprendimas. Skaidrios dalies charakteristikos Pastato šildymo sprendimas. Galimos alternatyvos Vėdinimo sistemos techniniai rodikliai Pastato vėsinimas, galimos alternatyvos Pastato energijos vartojimo efektyvumas karštam vandeniui ruošti A klasė ir ekonominis racionalumas.

15 Komponentai įtakojantys rezultatą Atitvarų plotas, m2 15% 38% 31% 1% 15% Siena Stogas Durys Langai Perdangos Savitieji nuostoliai, W/K 5% 5% 12% 3% 1% 74% Šilumos nuostoliai per fasadų konstrukcijas 84% Siena Stogas Durys Langai Perdangos Šilumos tilteliai

16 Atitvara Patikslinta PU Konstrukcija/ Charakteristikos Šilumos perdavimo koeficientas, W/m2K Siena Sandwich k-ja, 120mm storio poliuretanas 0,160 Stogas Gelžbetonis 220mm Šiloporas Neo, vid. Storis 300mm, λ=0,032+0,002w/mk Akmens vata, 40mm λ=0,038+0,002w/mk 0,099 Durys 1,30 Langai, g=0,4 1,20 Išorinės perdangos Perdanga virš nešildomų pogrindžių Apšvietimo efektyvumas Vėsinimo efektyvumas, EER 3,5 Šilumos siurblio efektyvumas SPF 4,0 Rekuperacijos efektyvumas 0,8 Elektrinių ventiliatorių sunaudojamas energijos kiekis Greitaeigis tūrinis šildytuvas 1,15 Karšto vandens vamzdynų apšiltinimasir ilgiai Gelžbetonis 220mm Šiloporas Neo, vid. Storis 180mm, λ=0,032+0,002w/mk Gelžbetonis 220mm Paroc CGL, vid. Storis 120mm, λ=0,037+0,002w/mk Akmens vata, 40mm λ=0,038+0,002w/mk 70 lm/w 0,54 Wh/m3 Uhw 0,14-260m; Uhw 0,12-310m Uhw 0,10-360m 0,179 0,184

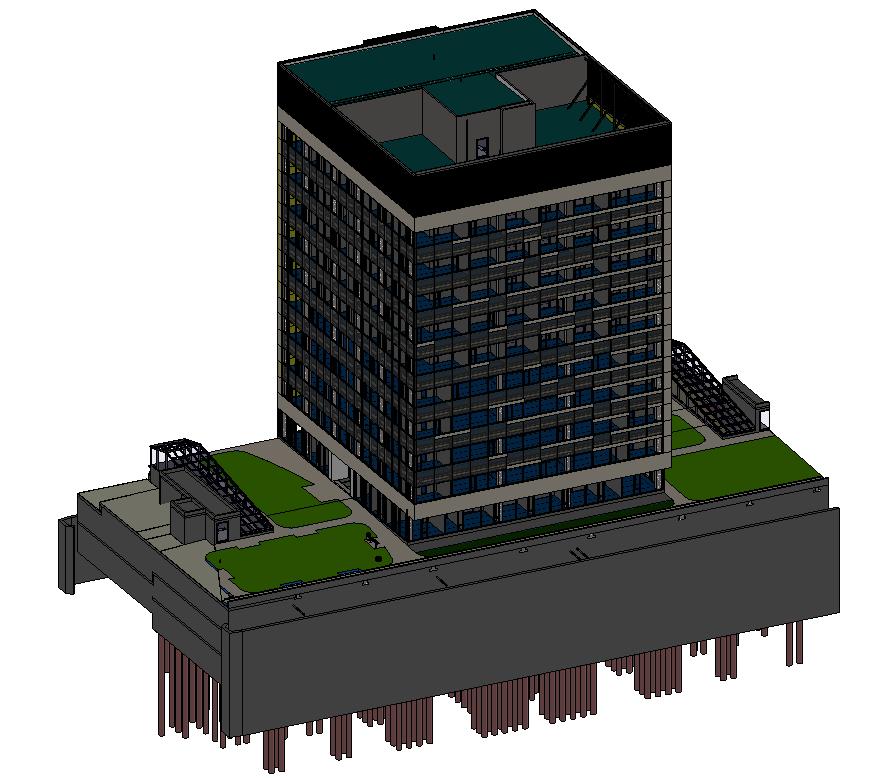

17 Parengtas TP

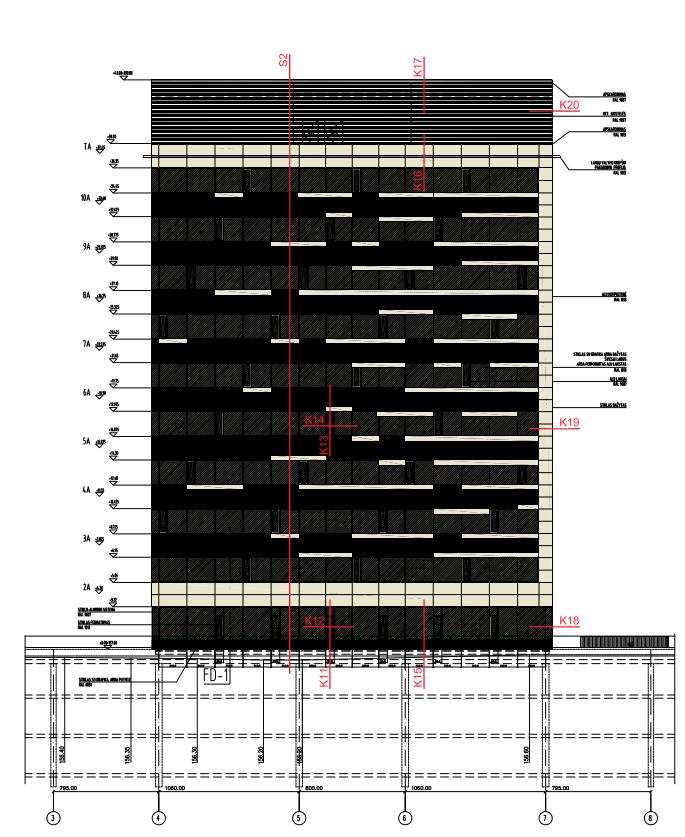

18 Duetto. Šilumos perdavimo koeficientas U vertė

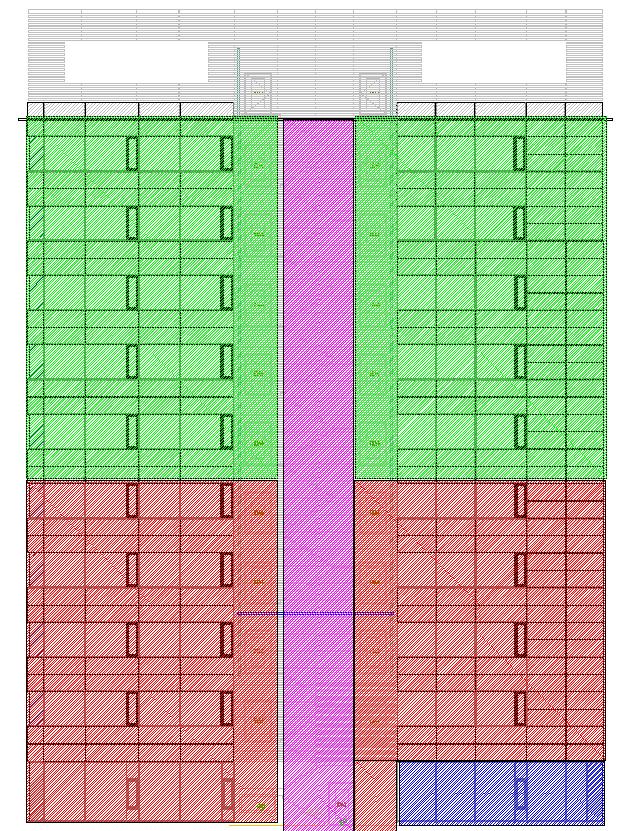

19 Vėdinimo sistema 4 Vėdinimo įranga PI-1 (6-10 a.) vėdinimo įrenginys: Tiekimas ir ištraukimas m3/h El. sąnaudos - 20,2 kw Šilumos grąža - 83,4% SFPv 1,84 kw/m3/s 2 PI-2 (Restoranas) vėdinimo įrenginys: Tiekimas ir ištraukimas 7410/8770 m3/h El. sąnaudos 6,8 kw Šilumos grąža 93,4% SFPv 2,06 kw/m3/s PI-3 (1-5 a.) vėdinimo įrenginys: Tiekimas ir ištraukimas m3/h El. sąnaudos - 15 kw Šilumos grąža - 83,8% SFPv 1,75 kw/m3/s 2 4 PI-4 (Sanmazgai) vėdinimo įrenginys: Tiekimas ir ištraukimas 7020 m3/h El. sąnaudos 6,8 kw Šilumos grąža 90,4% SFPv 1,95 kw/m3/s

20 TP rengimo metu priimti sprendimai Savitieji nuostoliai, W/K 12% 5% 5% 3% 1% Elementinė fasado sistema: Kokybės kontrolė gamybos metu gamykloje U vertė išspręsta elemente. Plonesnės išorinės atitvaros Užtikrinamas pastato sandarumas Trumpesnis montavimo darbų laikas 74% Siena Stogas Durys Langai Perdangos Šilumos tilteliai Šilumos nuostoliai per fasadų konstrukcijas 84% Šildymas, vėdinimas, vėsinimas: Vėdinimo įranga parinkta atskiroms zonoms. Parinktas optimalus saulės kontrolės faktorius (g=0,4). 3 stiklai. Emalitinės zonos. Trivamzdė šildymo sistema. Šildymo reguliavimas priklausomai nuo fasado orientacijos

21 TP vertinimas

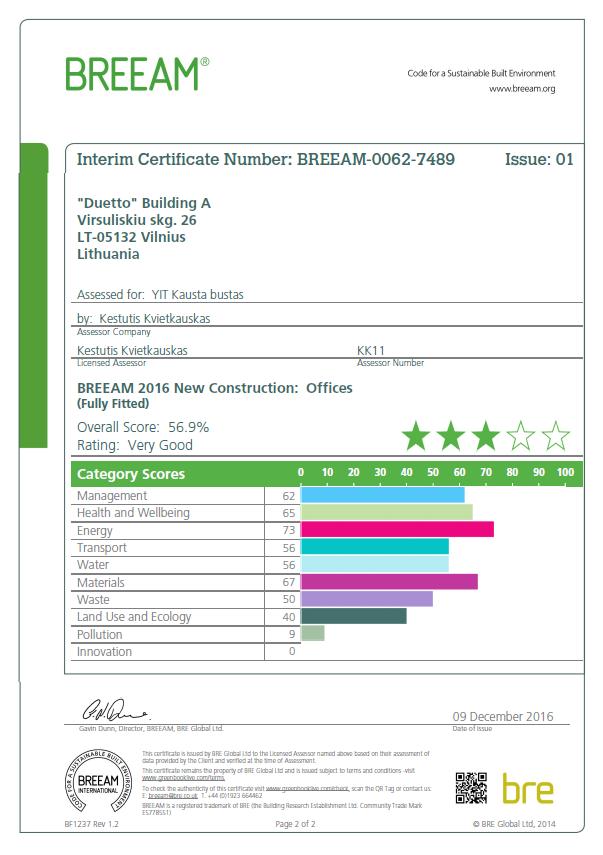

22 Grand office TP C klasė Modeliavimas A klasė TP Korektūra DP ir statyba Sertifikavimas A klasė PU Statinio koncepcija Pirminis Vertinimas. Modeliavimas Patikslinta PU TP A Klasė DP ir statyba Sertifikavimas Duetto Breeam Very Good

23 Išvados Išorinių ativarų optimalių U verčių nustatymas, šildymo, vėdinimo ir vėsinimo principinių sprendinių priėmimas priešprojektinėje stadijoje Trumpesnis projektavimo etapas Aiškūs reikalavimai konstruktyvams ir inžinerinėms sistemoms valdoma keitimų rizika Darbų vykdymo etape keičiamos tik medžiagos Kokybės kontrolė atliekama dviem etapais gamykloje ir statybos metu.
