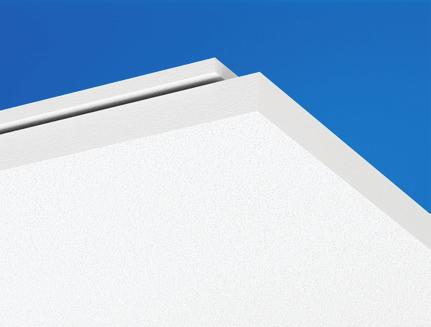

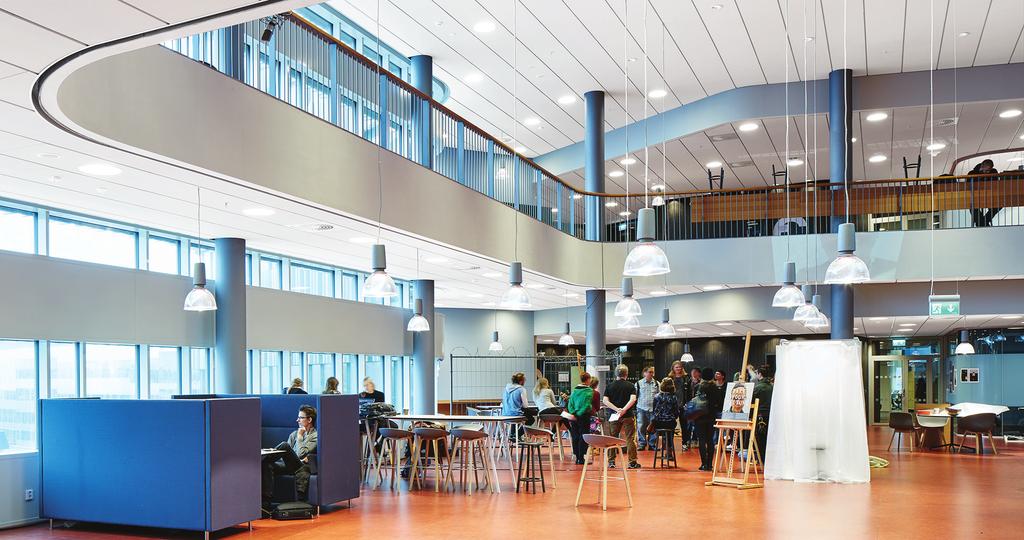

1 Ecophon Focus Lp Ecophon Focus Lp montuojama su pusiau paslėpta konstrukcija patalpose, kur siekiama pabrėžti patalpų erdvines linijas. Tarp plokščių išilginių briaunų yra platus tarpas, pabrėžiantis norimą lubų kryptį, o skersinių briaunų sujungimas beveik nepastebimas. Briaunos lygios, tiksliai išpjautos formos. Sistemą sudaro standartinės 600 ar 300 pločio Focus Lp plokštės ir 150, 300 ar 600 pločio Focus Lp techninės plokštės. garso kolonėles ir pan. Tikslų plokštės plotį (148, 298 ar 598 ) galima pasirinkti priklausomai nuo šviestuvų standartinių matmenų. Apytikslis plokščių ir konstrukcijos svoris yra 3-4 kg/m2. Konstrukcija pagaminta iš galvanizuoto plieno. Siekdami aukščiausios kokybės, montuokite su Connect konstrukcija ir tvirtinimo detalėmis. Plokštės pagamintos iš didelio tankio mineralinės vatos. Matoma plokštės pusė padengta Akutex FT paviršiaus danga, o nematoma - stiklo pluošto danga. Briaunos dažytos. Techninės plokštės naudojamos montuojant šviestuvus, vėdinimo sistemas, purkštuvus, dūmų detektorius, Kv Niagara, Malmö, Švedija Sistemos informacija 600x x x600 10x150 10x300 10x600 XL 1800x600 T24 Storis (THK) M392 Montav. brėž. Ecophon Group Ecophon Ecophon Focus Lp, Created:

2 Akustikos : Bandymų rezultatai atitinka standartą EN ISO 354 ir NRC bei SAA vertes (Noise Reduction Coefficient ir Sound Absorption Average) pagal ASTM C 423 standartą. α p, Praktinis garso sugerties koeficientas Focus Lp, 0 s.k.a. o.d.s = konstrukcijos pakabinimo gylis Dažnis Hz THK o.d.s. α p, Praktinis garso sugerties koeficientas α w Garso sugerties klasė 125 Hz 250 Hz 500 Hz 1000 Hz 00 Hz 4000 Hz A THK o.d.s. NRC SAA AC(1.5) raiškumo klasė, ASTM E1111, ASTM E1110 D nfw Weighted normalized flanking level difference, ISO CAC db Lubų garso slopinimo klasė, ASTM 1414, ASTM E Išmontavimas ir eksploatacija Plokštės lengvai išmontuojamos. Minimalus išmontavimo aukštis nurodytas montavimo brėžiniuose. Valymas Sausas valymas ir siurbimas kasdien. Drėgnas valymas kartą per savaitę. Šviesos atspindėjimas White Frost, artimiausia NCS spalva S 0500-N, šviesos atspindėjimas 85% (iš jų daugiau kaip 99% sklaidusis atspindys). Šviesogrąžos koeficientas 63 mcd/(m²lx). Blizgesys < 1. Ecophon Group Ecophon Ecophon Focus Lp, Created:

3 CO₂ Iš EPD pagal ISO / EN reikalavimus Kg CO₂ equiv/m² 4,21 Klimato sąlygų poveikis Plokštės atlaiko nuolatinę santykinę drėgmę iki 75 % 25 C temperatūroje (EN 13964). Siūlome plokščių, tinkamų ypač reiklioms sąlygoms (didelė drėgmė, aukšta temperatūra). Dėl projekto specifikacijos susisiekite su Ecophon atstovu. Patalpų mikroklimatas Sertifikatai / Ženklinimas French VOC, A+ Swedish Asthma and Allergy Association Danish Indoor Climate Label California Emission Regulation, CDPH Finish M1 "Danish Indeklima" sertifikatas, rekomenduojama Švedijos Astmos ir alergijos asociacijos. Poveikis aplinkai Visiškai perdirbama. Priešgaisrinė sauga Šalis Standartas Klasė Europe EN A2-s1,d0 Mechaninės savybės Žiūrėti lentelėje duomenis apie maksimalią naudojimo apkrovą bei min. laikomąją galią. Daugiau informacijos pateikta tinklapyje skyriuje Funkcinės savybės / Mechaninės savybės. Montuojant pagal schemą, techninių plokščių laikomoji galia yra 100 N / vienas 10 pagrindinis HD profilis. Keliamoji galia yra 0 N, kai apkrova tolygiai pasiskirsto ant dviejų pagrindinių profilių. Montavimas Montuojama laikantis nurodymų montavimo brėžiniuose, instrukcijose ir pateiktuose pavyzdžiuose. Minimalus kabinimo aukštis nurodytas prie Medžiagų išeigos. Nerekomenduojama montuoti mažose patalpose, pavyzdžiui, 2x2 m2. Lubos, kuriose yra daug integruotų detalių, turi būti tiksliai suprojektuotos ir sumontuotos. CE CE ženklas patvirtina esmines gaminio savybes - garso sugertį, išmetamų teršalų kiekį, priešgaisrinius reikalavimus, stiprį. Visi Ecophon akustinių kabamųjų lubų gaminiai turi CE ženklą, atitinkantį Europos standartą EN Konkretaus gaminio savybės nurodytos Eksploatacinių savybių deklaracijoje. Ecophon Group Ecophon Ecophon Focus Lp, Created:

4 M390 Montavimo brėžinys (M390) Ecophon Focus Lp 9 10 Išeiga (neįsk. atliekų) 600x600 10x300 10x600 1 Focus Lp 2,8/m² 2,8/m² 1,4/m² 2 Connect T24 pagrindinis profilis, montuojamas kas 10 (maks. atstumas nuo sienos 600 ) 0,9m/m² 0,9m/m² 0,9m/m² 3 null 1,7m/m² 3,4m/m² 1,7m/m² 4 Connect T24 skersinis profilis, L=300/600 0,9m/m² 5 Connect tvirtinimo kampas T-profiliams 1/kiekvienai pakabintai Pagrindinių profilių eilei 6 Connect reguliuojamas tvirtinimo kablys, montuojamas kas 10 (maks. atstumas nuo sienos 600 ) 0,7/m² 0,7/m² 0,7/m² 7 Connect kablio fiksatorius (nerekomenduojama naudoti baseinuose) 0,7/m² 0,7/m² 0,7/m² 8 Connect perimetrinis profilis, tvirtinamas kas 300 pagal poreikius 9 Connect sieninis spyruoklinis fiksatorius, M278 ir M279 2 vnt./kiekvienai nupjautaii perimetrinei kurios tik viena briauna yra prilaikoma 10 Connect Support fiksatorius Dg 2kiekvienai perimetrinei 3kiekvienai perimetrinei 3kiekvienai perimetrinei 11 Connect techninės plokštės fiksatorius 1/kas ant bet kurios nupjautos briaunos Δ Min. sistemos kabinimo aukštis: 105 δ Min. sistemos išmontavimo aukštis: Šviestuvus integruojant į plokščių sistemas naudoti Connect Bridging Maks. Naudojimo apkrova (N) Min. Keliamoji geba (N) 600x x x Žr. Medžiagų išeigą Atstumas tarp Focus Lp plokščių Neprilaikytos briaunos su tarpu skersiniam profiliui Naudojimo apkrova/keliamoji geba

5 Montavimo brėžinys () Ecophon Focus Lp techninė plokštė 8 Išeiga (neįsk. atliekų) 600x x x600 10x150 10x300 10x600 1 Focus Lp techninė plokštė 11,1/m² 5,6/m² 2,8/m² 5,6/m² 2,8/m² 1,4/m² 2 Connect T24 pagrindinis profilis 6,7m/m² 3,35m/m² 1,7m/m² 6,7m/m² 3,35m/m² 1,7m/m² 3 Connect T24 skersinis profilis, L=150/300/600 1,7m/m² 1,7m/m² 1,7m/m² 0,85m/m² 0,85m/m² 0,85m/m² 4 Connect tvirtinimo kampas T-profiliams 1/kiekvienai pakabintai Pagrindinių profilių eilei 5 Connect reguliuojamas tvirtinimo kablys, montuojamas kas 10 (maks. atstumas nuo sienos 600 ) 5,6/m² 2,8/m² 1,4/m² 5,6/m² 2,8/m² 1,4/m² 6 Connect kablio fiksatorius 5,6/m² 2,8/m² 1,4/m² 5,6/m² 2,8/m² 1,4/m² 7 Connect perimetrinis profilis, tvirtinamas kas 300 pagal poreikius 8 Focus Lp plokštės 9 Ecophon Line Lp Δ Min. sistemos kabinimo aukštis: 105 (190 jei naudojamas Connect stabilizatoriaus jungtis) δ Min. sistemos išmontavimo aukštis: Šviestuvus integruojant į plokščių sistemas naudoti Connect Bridging Montuojant pagal schemą M279, plokščių išeiga atitinka plotą, esantį tarp dviejų pagrindinių profilių. Gretimai galima montuoti daugiausiai dvi eiles techninių plokščių. Integruojant šviestuvų juostas, plotis <300, naudoti "Connect Space bar" jungtį, maks. aukštis 75 Maks. Naudojimo apkrova (N) Min. Keliamoji geba (N) 600x x x x x x Žr. Medžiagų išeigą Atstumas tarp Focus Lp ir Focus Lp Techninės plokštės Neprilaikytos briaunos su tarpu skersiniam profiliui Naudojimo apkrova/keliamoji geba

6 M392 Montavimo brėžinys (M392) Ecophon Focus Lp XL Išeiga (neįsk. atliekų) Matmenys, 1800x600 1 Focus Lp 0,95/m² 2 Connect T24 pagrindinis profilis kas 600 1,7m/m² 3 Connect T24 skersinis profilis, L=600 0,6m/m² 4 Connect tvirtinimo kampas T-profiliams 1/kiekvienai pakabintai Pagrindinių profilių eilei 5 Connect reguliuojamas tvirtinimo kablys, montuojamas kas 1500 (maks. atstumas nuo sienos 450 ) 1,1/m² 6 Connect kablio fiksatorius (nerekomenduojama naudoti baseinuose) 0,7/m² 7 Connect perimetrinis profilis, tvirtinamas kas 300 pagal poreikius 8 Connect sieninis spyruoklinis fiksatorius, M278 ir M279 3vnt./kiekvienai nupjautaii perimetrinei kurios tik viena briauna yra prilaikoma 9 Connect Support fiksatorius Dg 4kiekvienai perimetrinei 10 Connect techninės plokštės fiksatorius 1/kas ant bet kurios nupjautos briaunos Δ Min. sistemos kabinimo aukštis: 105 δ Min. sistemos išmontavimo aukštis: Šviestuvus integruojant į plokščių sistemas naudoti Connect Bridging Maks. Naudojimo apkrova (N) Min. Keliamoji geba (N) 1800x Žr. Medžiagų išeigą Atstumas tarp Focus Lp plokščių Neprilaikytos briaunos su tarpu skersiniam profiliui Naudojimo apkrova/keliamoji geba
