1 Šiltinimo sistemos montavimo vadovas

2 ECOROCK FF - tai pilnai paruošta išorinių sienų šiltinimo sistema 10 metų ROCKWOOL GARANTIJA ECOROCK FF tai sertifikuota šiltinimo sistema skirta statomų ar renovuojamų pastatų išorinių sienų šilumos izoliacijai. Tai kompleksinis išorinių sienų šiltinimo sprendimas, kurio pagrindą sudaro viena iš dviejų akmens vatos izoliacinių plokščių FRONTROCK MAX E arba FASROCK LL ir platus tinkų, būtinų kokybiškai šiltinimo sistemai užtikrinti, asortimentas. Didelis tonuoto silikoninio ir silikatinio tinko variantų pasirinkimas bei plati mineraliniam tinkui dažyti tinkamų dažų spalvinė gama patenkins net reikliausių klientų poreikius. Kad būtų lengviau ir patogiau rasti tinkamiausius sistemos ECOROCK FF komponentus, jie buvo suskirstyti į grupes pagal spalvas. Šios grupės leidžia greičiau atpažinti produktus ir išvengti klaidų juos pristatant ir atliekant sistemos įrengimo darbus. Spalvinės grupės sujungia produktus pagal jų panaudojimą sistemoje ECOROCK FF: Klijų mišinys ZK ECOROCK Normal W naudojamas tik akmens vatos plokščių klijavimui. Klijų mišinys ZZ ECOROCK Specjal W naudojamas plokščių klijavimui ir armavimo sluoksniui įrengti. Komponentai naudojami įrengiant sistemą su: silikatiniu tinku BR ECOROCK S ar DR ECOROCK S ir tinko gruntu PT ECOROCK Grunt S T. Komponentai naudojami įrengiant sistemą su: silikoniniu tinku BR ECOROCK SIL ar DR ECOROCK SIL ir tinko gruntu PT ECOROCK Grunt M. Komponentai naudojami įrengiant sistemą su polimeriniu-mineraliniu tinku: grunto pasluoksniu PT ECOROCK M, tinku BR ECOROCK M arba DR ECOROCK M, gruntu ECOROCK Grunt S arba ECOROCK Grunt SIL ir dažais ECOROCK F S arba ECOROCK Silikon. 2

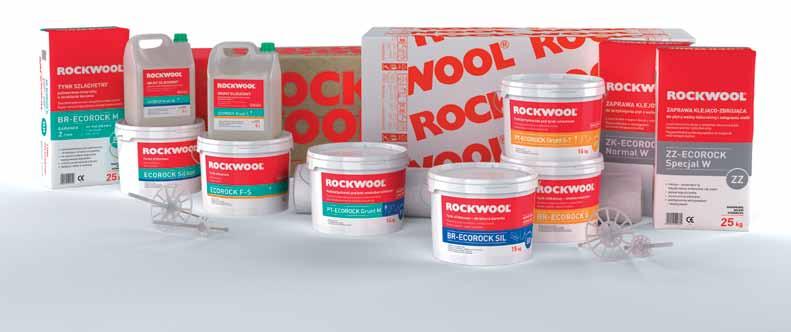

3 ECOROCK FF sistemos komponentai bei medžiagų poreikis įrengiant 1 m 2 sienos Komponentas Sistemos ECOROCK FF gaminys Sąnaudos Klijų mišinys ZK ECOROCK Normal W 4-6 kg/m 2 Termoizoliacinis sluoksnis FRONTROCK MAX E arba FASROCK LL 1 m 2 Tvirtinimo smeigės Armavimo mišinys Armuojantis tinklelis Grunto pasluoksnis Baigiamasis sluoksnis (fasadinis tinkas) Gruntas prieš fasadinius dažus Apdailos sluoksnis (fasadiniai dažai) Bravoll PTH-KZ 60/8-La, PTH-KZL 60/8-L arba KOELNER KI-8M arba KOELNER TFIX-8M arba KOELNER KI-10N, KI-10NS arba KOELNER TFIX-8S, TFIX-8ST arba fischer Termoz 8U, 8UZ arba fischer Schlagdübel Termoz 8N, 8NZ arba Hilti SX-FV arba Hilti XI-FV arba EJOT SDM-T plus arba ejotherm NT U arba ejotherm NTK U arba ejotherm STR U arba ejotherm ST U arba WKRĘT-MET LFN 8 arba WKRĘT-MET LFM 8 arba WKRĘT-MET LFN 10 arba WKRĘT-MET LFM vnt./m 2 * ZZ ECOROCK Specjal W 4-6 kg/m 2 AKE 145 A / VERTEX R 117 A101 arba VERTEX R 131 A101 arba OMFA 117S arba OMFA 122 1,1-1,2 m 2 PT ECOROCK Grunt M PT-ECOROCK Grunt S T PT ECOROCK Grunt M 0,35 kg/m 2 polimerinis-mineralinis tinkas dažomas grūdėta struktūra BR ECOROCK M silikatinis tinkas tonuotas grūdėta struktūra BR ECOROCK S silikoninis tinkas tonuotas grūdėta struktūra BR ECOROCK SIL užpildo dydis 1 mm užpildo dydis 1 mm 1,70 kg/m 2 užpildo dydis 1,5 mm užpildo dydis 1,5 mm 2,50 kg/m 2 užpildo dydis 2 mm 2,25 kg/m 2 užpildo dydis 2 mm užpildo dydis 2 mm 3,20 kg/m 2 užpildo dydis 2,5 mm 3,00 kg/m 2 užpildo dydis 3 mm 3,85 kg/m 2 raižyta struktūra DR ECOROCK M raižyta struktūra DR ECOROCK S raižyta struktūra DR ECOROCK SIL užpildo dydis 2 mm užpildo dydis 2 mm užpildo dydis 2 mm 2,80 kg/m 2 užpildo dydis 3 mm 3,50 kg/m 2 ECOROCK Grunt S (ECOROCK F-S dažams) 0,08-0,10 l/m 2 ECOROCK Grunt SIL (ECOROCK Silikon dažams) 0,05-0,17 l/m 2 Silikatiniai dažai ECOROCK F-S 0,10-0,20 l/m 2 Silikoniai dažai ECOROCK Silikon 0,12 l/m 2 * Smeigių kiekis, jų tipas (įsukamos ar įkalamos) ir ilgis priklauso nuo pasirinkto pagrindo bei termoizoliacinio sluoksnio storio, pastato aukščio ir geografinės padėties. 3

4 Išorinės sienos, apšiltintos naudojant sistemą ECOROCK FF, užtikrina: mažesnes šildymo išlaidas dėl naudojamos efektyvios šilumos izoliacijos šilumos laidumo koeficientas nuo 0,036 W/mK; šiltinimo sistemos ilgaamžiškumą dėl didelio atsparumo senėjimui, besikeičiančioms atmosferos sąlygoms, cheminei ir biologinei korozijai; gaisrinę saugą akmens vata priskiriama aukščiausiai (saugiausiai) degumo klasei A1; laisvą apšiltintų sienų kvėpavimą, sukuriantį sveiką ir malonų patalpų mikroklimatą; daugiau kaip 160 spalvų paletę įvairiam tinko tonavimui ar paviršių dažymui; didelį tinko ir dažų atsparumą nešvarumams (pasižymi savaiminio išsivalymo efektu); galimybę naudoti ant įvairaus pagrindo, pavyzdžiui: betono, mūro ir kt.; aukštą naudojamų medžiagų kokybę; puikų sistemos elementų suderinamumą ir atitiktį, o tai patvirtina išduotas Europos techninis liudijimas ETA-12/ Keraminiai blokeliai 2. FRONTROCK MAX E arba FASROCK LL plokštės 3. Silikatinis ECOROCK S arba silikoninis ECOROCK SIL arba polimerinis-mineralinis ECOROCK M tinkas 4

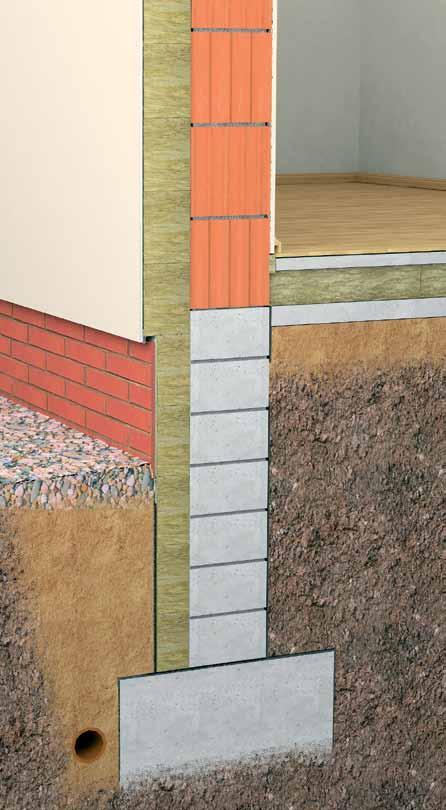

5 ECOROCK FF sistemos montavimo pavyzdžiai Šiltinimo sistema su FASROCK LL plokštėmis ir polimeriniu-mineraliniu tinku bei dažų sluoksniu Šiltinimo sistema su FRONTROCK MAX E plokštėmis ir spalvotu silikatiniu arba silikoniniu tinku Klijų mišinys ZK-ECOROCK Normal W 2. Fasadinės plokštės FASROCK LL 3. Bazinis armuotasis sluoksnis iš klijų mišinio ZZ-ECOROCK Specjal W su įterptu stiklo pluošto tinkleliu 4. Grunto pasluoksnis PT-ECOROCK Grunt M 5. Polimerinis -mineralinis tinkas ECOROCK M 6. Gruntas: silikatinis ECOROCK Grunt S silikoninis ECOROCK Grunt SIL 7. Fasadiniai dažai: silikatiniai ECOROCK F-S silikoniai ECOROCK Silikon 1. Klijų mišinys ZK-ECOROCK Normal W 2. Fasadinės plokštės FRONTROCK MAX E 3. Tvirtinimo smeigė 4. Bazinis armuotasis sluoksnis iš klijų mišinio ZZ-ECOROCK Specjal W su įterptu stiklo pluošto tinkleliu 5. Spalvotas grunto pasluoksnis: PT-ECOROCK Grunt S-T PT-ECOROCK Grunt M 6. Spalvotas tinkas: silikatinis ECOROCK S silikoninis ECOROCK SIL 5

6 Reikalingas termoizoliacinės medžiagos storis Šioje lentelėje pateikiame šiuo metu plačiausiai naudojamų pastatų mūrinių konstrukcijų, apšiltintų įrengiant išorinę tinkuojamą sudėtinę termoizoliacinę sistemą ECOROCK FF naudojant akmens vatos plokštes FRONTROCK MAX E arba FASROCK LL, šilumos perdavimo koeficiento U vertes. Sienos konstrukcijos šilumos perdavimo koeficiento U vertės apskaičiuotos pagal STR :2005 reikalavimus. Mūro sienos pagrindas Keraminiai blokeliai Keraminės plytos Silikatiniai blokeliai Keramzitbetonio blokeliai Akyto betono blokeliai Betono blokeliai FRONTROCK MAX E storis, mm FASROCK LL storis, mm Storis 175 mm 200 mm 250 mm 300 mm 250 mm 380 mm 510 mm 180 mm 240 mm 200 mm 250 mm 300 mm 200 mm 250 mm 240 mm 190 mm 240 mm 100 0,28 0,27 0,25 0,24 0,31 0,29 0,27 0,32 0,31 0,26 0,24 0,23 0,23 0,22 0,20 0,34 0, ,24 0,24 0,22 0,21 0,26 0,25 0,24 0,28 0,27 0,23 0,21 0,20 0,21 0,19 0,18 0,29 0, ,20 0,20 0,19 0,18 0,22 0,21 0,20 0,23 0,22 0,19 0,18 0,17 0,18 0,17 0,16 0,24 0, ,19 0,19 0,18 0,18 0,21 0,20 0,19 0,21 0,21 0,18 0,17 0,17 0,17 0,16 0,15 0,22 0, ,18 0,17 0,17 0,16 0,19 0,18 0,17 0,19 0,19 0,17 0,16 0,15 0,16 0,15 0,14 0,20 0, ,16 0,16 0,15 0,15 0,17 0,16 0,16 0,17 0,17 0,15 0,15 0,15 0,15 0,14 0,14 0,18 0, ,30 0,29 0,28 0,26 0,34 0,32 0,30 0,36 0,35 0,28 0,26 0,24 0,25 0,23 0,21 0,38 0, ,27 0,26 0,24 0,23 0,29 0,28 0,26 0,30 0,30 0,25 0,23 0,22 0,23 0,21 0,19 0,32 0, ,22 0,22 0,21 0,20 0,24 0,23 0,22 0,25 0,25 0,21 0,20 0,19 0,20 0,18 0,17 0,26 0, ,21 0,21 0,20 0,19 0,23 0,22 0,21 0,24 0,23 0,20 0,19 0,18 0,19 0,18 0,16 0,25 0, ,19 0,19 0,18 0,18 0,21 0,20 0,19 0,22 0,21 0,18 0,18 0,17 0,17 0,16 0,15 0,22 0, ,18 0,17 0,14 0,16 0,19 0,18 0,18 0,20 0,19 0,17 0,16 0,16 0,16 0,15 0,14 0,20 0, ,15 0,15 0,15 0,14 0,16 0,16 0,15 0,17 0,16 0,15 0,14 0,14 0,14 0,13 0,13 0,17 0,17 Išsamią skaičiavimų eigą, mūro sienų pagrindui panaudotų medžiagų savybes ir kitą naudingą informaciją rasite atskirame UAB ROCKWOOL leidinyje Žinynas. Pastatų atitvarų konstrukciniai sprendimai ir U vertės, kurį rasite tinklalapyje Trumpai apie šilumos perdavimo koeficientą U Šilumos perdavimo koeficientas U rodo, koks šilumos srautas (W) pereina per 1 m sienos, kai oro temperatūros skirtumas abipus atitvaros 1 K (1 C). Kuo U koeficientas mažesnis, tuo siena geriau izoliuoja šilumą. Norint nustatyti atitvaros šilumos perdavimo koeficientą U, reikia apskaičiuoti atitvarų visuminę šiluminę varžą R bei įvertinti pataisas dėl papildomo šilumos nutekėjimo (jei termoizoliacinį sluoksnį kerta termiškai nevienalyčiai intarpai ar jungtys). Šiluminė varža R priklauso nuo kiekvieno atitvarą sudarančio sluoksnio storio d ir šio sluoksnio medžiagos projektinio šilumos laidumo koeficiento λ ds vertės. Kiekvieno atitvaros sluoksnio šiluminė varža parodo priešingų šio sluoksnio paviršių temperatūrų skirtumą (K), kuriam esant susidaro vienetinis šilumos srauto tankis (W / m 2 ). Kuo mažesnė U vertė (arba kuo didensnė varža R), tuo efektyvesnė yra izoliacija ir mažesnės šildymo išlaidos. 6

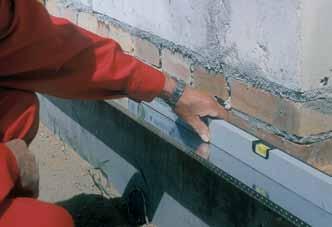

7 Pastatų šiltinimo iš išorės privalumai Susidėvėjusios sienų konstrukcijos, nepakankama izoliacija, didelės išlaidos šildymui tai jau įprastos problemos. Gyventojų noras pagerinti mikroklimatą patalpų viduje, tiek ir iš išorės atnaujinti pastatą yra bendras tikslas, kuris gali būti pasiektas, atlikus renovaciją. Pastatų šiltinimas naudojant Rockwool akmens vatos plokštes, skirtas tinkuojamiems fasadams, yra atliekamas įvairios paskirties pastatų išorinių sienų išorinėje pusėje. ECOROCK FF sistemos montavimo eiliškumas 1. Pagrindo paruošimas Siena turi būti lygi, todėl didesnius įdubimus būtina užpildyti (pvz.: tinku). Išsikišimus galima nudaužyti. Sienos lygumas tikrinamas 3 m ilgio liniuote. Šiame ilgyje neturi būti išgaubimų ir įdubimų, viršijančių 10 mm. Paviršius, prie kurio bus tvirtinama šiltinimo sistema, turi būti tvirtas, švarus ir sausas. Visi atšokę sluoksniai (tinko, dažų) turi būti mechaniškai (šepečiais) pašalinti iki tvirto pagrindo. Netvirtus paviršinius sluoksnius reikia sustiprinti (pvz.: gruntuoti). Šiltinimo sistema turi būti įrengiama po visų šlapiųjų darbų atlikimo (mūrijimo, betonavimo, tinkavimo) ir pakankamo statinio išdžiūvimo. Šiltinimo iš išorės darbai gali būti atliekami tiek naujai statant pastatą, tiek jį renovuojant. Rockwool akmens vatos plokštės yra gaminamos iš natūralių gamtinių žaliavų, todėl apšiltintas pastatas įgauna naujas savybes. Be to izoliacija iš akmens vatos apsaugo Jūsų namus nuo per didelio karščio ar šalčio, nepageidaujamo triukšmo ir visuomet suteikia apsaugą nuo gaisro. 2. Cokolio profilio įrengimas Prieš pradedant šiltinimo darbus pirmiausiai reikia pasižymėti cokolio aukštį užbrėžiant horizontalią liniją. Cokolinis profilis turi būti montuojamas apytiksliai 40 cm aukštyje nuo žemės paviršiaus. Profilis prie sienos tvirtinamas mūrvinių (5 vnt/m') pagalba. Profilį montuojant prie nelygaus cokolio, jis lyginamas distancinėmis tarpinėmis. Cokoliniai profiliai tarpusavyje jungiami profilio sujungimo elementais. Pastato kampuose cokoliniai profiliai tarpusavyje jungiami juos supjaunant įstrižai. Cokolinis profilis turi būti įrengtas apie visą pastato perimetrą, nes tai šiltinimo sistemos atraminis elementas nuo kurio pradedamas termoizoliacinių plokščių montavimas. Cokolio profilio horizontalumo užtikrinimas Cokolinio profilio tvirtinimas 7

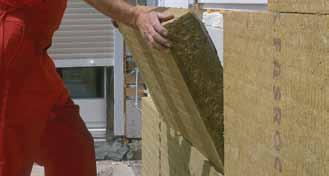

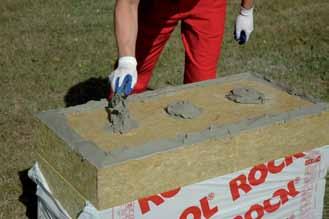

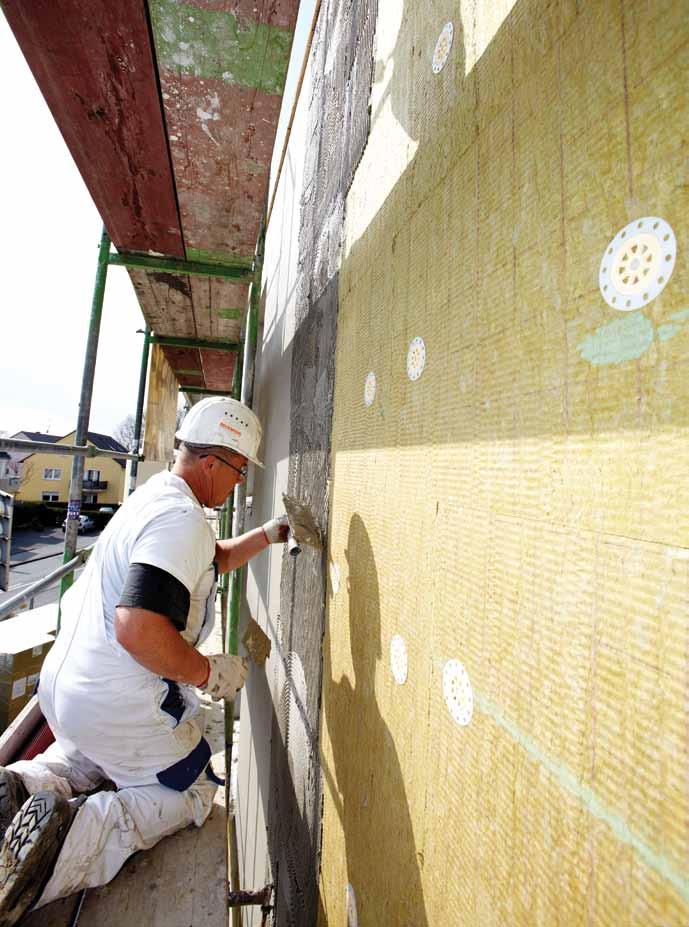

8 3. Akmens vatos plokščių klijavimas Termoizoliacinės plokštės prie šiltinamos sienos klijuojamos tik vienu sluoksniu. Jos turi būti glaudžiai prispaudžiamos prie šiltinamo paviršiaus ir kiek galima arčiau suglaudžiamos tarpusavyje. Pirmiausiai klijuojamos plokštės pastato kampuose. Prie pagrindo akmens vatos plokštės klijuojamos naudojant klijų mišinį ZK-ECOROCK Normal W arba ZZ-ECOROCK Specjal W. Klijų mišinį darbui reikia pasiruošti laikantis instrukcijomis nurodytomis ant pakuotės. Priklausomai nuo pasirinktų apšiltinimui naudojamų akmens vatos plokščių tipo FRONTROCK MAX E arba FASROCK LL klijų mišinys ant paviršiaus tepamas skirtingai FRONTROCK MAX E plokštės iš akmens vatos fasadams yra gaminamos dviejų tankių (išorinė apie 20 mm storio kietesnioji (tankesnė) plokštės pusė pažymėta užrašu), todėl klijai tepami ant mažesnio tankio (minkštesnės) plokštės pusės (be užrašo). Ant fasadinių plokščių FRONTROCK MAX E klijai tepami perimetriniu-taškiniu metodu. Pirmiausiai glaistyklės pagalba nedidelis klijų kiekis užtepamas perimetru apie plokštės kraštus bei jos viduryje trijuose taškuose ir tolygiai paskleidžiamas įspaudžiant į paviršinį sluoksnį. Po to visu plokštės perimetru tepama apie 7 cm pločio klijų juosta, bei ankstesnėse trijuose vietose užtepami apie 15 cm skersmens klijų taškai, kad prie šiltinamos sienos klijuojamos plokštės plotas mažiausiai 40 % būtų padengtas klijų mišiniu. Plokštės FRONTROCK MAX E išdėstomos šachmatine tvarka taip, kad vertikalios siūlės nesutaptų ir tarp dviejų gretutinių eilių būtų perstumtos. Plokštės visuomet montuojamos užrašu į išorę. 600 mm 300 mm 250 mm 250 mm 250 mm 250 mm 1000 mm Klijai 150 mm Principinė fasadinių plokščių FRONTROCK MAX E klijavimo perimetriniu-taškiniu metodu nuotrauka ir schema. 70 mm 3.2. FASROCK LL pluoštas orientuotas statmenai šiltinamam paviršiui, todėl šie gaminiai ypač atsparūs plėšimui, glemžimui, atsitiktiniams smūgiams, kurie gali veikti apšiltinto namo fasadą. Dėl struktūros ypatumo klijuojant šias akmens vatos lameles klijų mišinys tepamas ant viso plokštės paviršiaus. Klijai tepami dviem etapais. 1 etapas: Pirmiausiai ant viso plokštės paviršiaus lygia glaistyklės briauna užtepamas (ir išlyginamas įspaudžiant į paviršių) plonas klijų mišinio sluoksnis. 2 etapas: Po to, dantyta (12 x 12 mm) glaistykle užtepamas klijų sluoksnis ir tolygiai paskirstomas ant viso plokštės paviršiaus. Tepamų klijų sluoksnio storis turi būti toks, kad būtų užtikrinamas pakankamas sukibimas su siena. Plokštė su klijais prispaudžiama prie sienos apie 2 cm aukščiau virš apatinės priklijuotos plokštės ir vieno- 70 mm 8

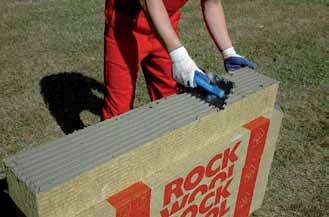

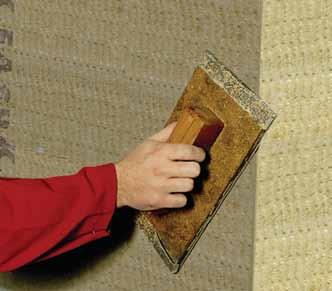

9 Klijų mišinys tepamas ant viso plokštės paviršiaus. Klijai tepami dviem etapais. dai spaudžiant nuleidžiama žemyn, kad būtų pasiektas patikimas prigludimas prie anksčiau suklijuotų plokščių bei prisiklijavimas prie pagrindo. Toks klijavimo būdas užtikrina maksimalų sukibimą su pagrindu. Plokštės klijuojamos perstumiant siūles bei sandariai prispaudžiant plokštes viena prie kitos. Pertekliniai klijai ištrykštantis iš plokštės šonų turi būti pašalinami taip, kad jų nesimatytų siūlėse. Plokštes galima šiek tiek šlifuoti (naudojant švitrinį popierių ar tinklelį), jei matosi nežymus briaunų nelygumai, tačiau tai daroma praėjus mažiausiai 24 val. po plokščių suklijavimo. 4. Angokraščių apdirbimas Angokraščiai įprastai apšiltinami mažiausiai 2 cm storio FASROCK plokštėmis. Šiltinimo sistemos prijungimo prie kitų pastato elementų (tokių kaip: langų ir durų angos, karnizai, stogai ir balkonai) vietose įrengiamos deformacinės siūlės, kurios užpildomos elastingomis mastikomis ar specialiomis sandarinimo juostomis. Sujungimams tarp baigiamojo tinko sluoksnio ir lango ar durų staktos reikia naudoti priklijuojamus deformacinius profilius, kad apsaugoti langus nuo užteršimo darbų vykdymo metu. Prie šių profilių klijuojama apsauginė polietileninė plėvelė, kuri vėliau kartu su priklijuota deformacinio profilio juosta pašalinama baigus fasado apdailos darbus. min. 2 cm Angokraščių šiltinamas FASROCK plokštėmis. Plokštės prie pastato angų (langų, durų) turi būti išpjaustomos, kad išvengti įstrižų įtrūkimų ties sąramomis. blogai gerai blogai gerai Paviršiaus šlifavimas Plokščių išdėstymas prie angų ir angokraščių turi būti atliekamas kaip parodyta paveiksluose. 9

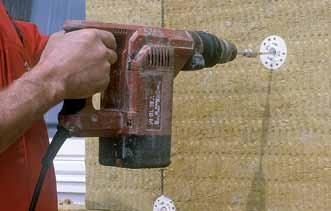

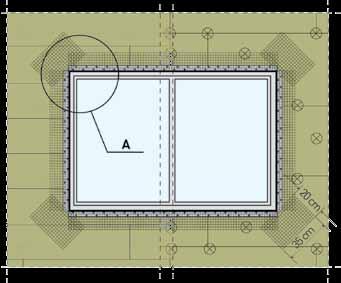

10 Be to, zonos apie visas pastato angas (pvz.: langų, durų) ypač ties sąramomis turi būti sustiprinamos papildomomis armuotojo stiklo pluošto tinklelio, kurio dydis 35 x 20 cm, juostomis. Šios juostos klijuojamos įstrižai angos (45 o ) kampo atžvilgiu, kad šiose vietose vėliau neatsirastų baigiamojo sluoksnio paviršiaus įtrūkimai, dėl pastato deformacijų. 5. Plokščių tvirtinimas smeigėmis Akmens vatos plokštės FRONTROCK MAX E arba FASROCK LL (jei būtina) papildomai yra tvirtinamos mechaniškai. Tam naudojamos įkalamos ar įsukamos smeigės su metalinėmis vinimis. Tvirtinimo darbai atliekami ne anksčiau kaip po 24 val. po plokščių klijavimo. Smeigių tipas (įkalamos ar įsukamos) bei jų skaičius turi būti apskaičiuojamas priklausomai nuo smeigių gamintojo rekomendacijų, pastato atitvarų pagrindo, aukštingumo, jį veiksiančių apkrovų (vėjo, lietaus, sniego) ir pan. Reikalingas minimalus smeigės ilgis (L) apskaičiuojamas taip: L h ef + a 1 + a 2 + d a kur: h ef - mažiausias smeigės įleidimo gylis į pagrindą; a 1 - klijų sluoksnio storis; a 2 - esamų apdailos sluoksnių (pvz.: išorės tinkas) bendras storis; d a - termoizoliacinio sluoksnio storis. Papildomo Stiklo pluošto tinklelio klijavimo ties langų ar durų angokraščiais schema: 1. Kampinio profilio stiklo pluošto tinklelis; 2. Papildomos įstrižos armuotojo tinklelio juostos; 3. Kampinis profilis su stiklo pluošto tinklelio juosta Jeigu pasirinktų smeigių Europos techniniame liudijime nenurodyta kitaip, tai mažiausias smeigės įleidimo gylis į pagrindą (h ef ) turi būti: 5 cm - esant betono ar pilnavidurių plytų pagrindui; 8 cm - esant akytojo betono ar tuščiavidurių plytų pagrindui. Naudojamų smeigių galvučių minimalus skersmuo turi būti: 60 mm - tvirtinant plokštes FRONTROCK MAX E; 140 mm - tvirtinant plokštes FASROCK LL. 10

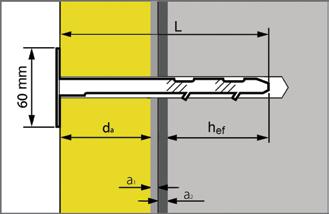

11 Reikia prisiminti, kad smeigių kiekis fasado paviršiaus plote skiriasi priklausomai nuo sienos zonos: - centrinė zona; - pakraščių zona; - kampų zona. Pakraščių ir kampų zonos plotis yra 1,5 m skaičiuojant pagal išorinį sienų kontūrą. Mažiausias atstumas (a) tarp kraštinių smeigių ir pastato kampo turi būti: 5 cm - esant betono pagrindui; 10 cm - esant mūro pagrindui. Principinė smeigių išdėstymo schema šiltinimui naudojant FRONTROCK MAX E plokštes Pakraščių zona Plokščių FRONTROCK MAX E mechaninis tvirtinimas nadojant įsukamas smeiges Plokščių FRONTROCK MAX E mechaninis tvirtinimas naudojant įkalamas smeiges a Sienų šiltinimui pasirinkus plokštes FASROCK LL su statmena paviršiui vertikalia plaušų orientacija galima sumažinti naudojamų smeigių kiekį, kadangi šios plokštės pasižymi dideliu stipriu tempiant bei prie pagrindo klijuojamos visu paviršiumi. Principinė smeigių išdėstymo schema šiltinimui naudojant FASROCK LL plokštes Pakraščių zona Plokščių FASROCK LL mechaninis tvirtinimas smeigėmis naudojant papildomas lėkšteles a 11

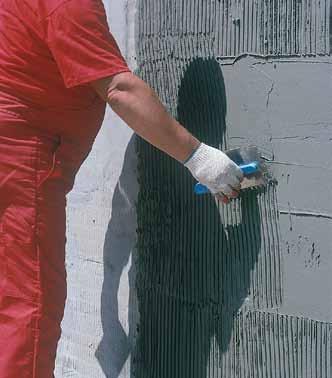

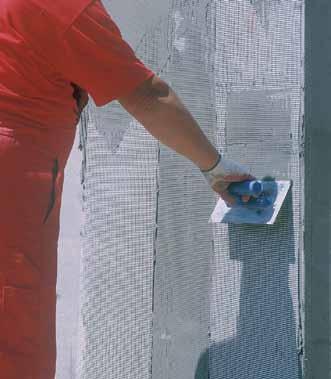

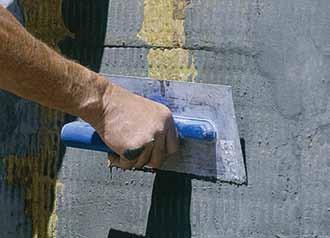

12 6. Bazinio armuotojo sluoksnio įrengimas Klijų mišinį armavimui reikia pasiruošti laikantis instrukcijomis nurodytomis ant pakuotės. Prieš pradedant bazinio armuotojo sluoksnio (naudojant klijų mišinį ZZ-ECOROCK Specjal W) įrengimą reikia atlikti papildomą armavimą ties sienų angomis bei visas briaunas sustiprinti naudojant tam skirtus profilius su tinkleliu. Papildomo armavimo vietose armuotojo mišinio sluoksnio storis turi būti minimalus, tai išgaunama stipriai jį įspaudžiant. Siekiant padidinti sukibimą tarp plokščių ir armuotojo sluoksnio - vatos paviršius yra glaistomas. Tam pirmiausiai ant viso plokštės paviršiaus užtepamas (ir išlyginamas įspaudžiant į paviršių) plonas klijų mišinio sluoksnis. O paskui užtepamas maždaug 3 mm storio mišinio sluoksnis ir tolygiai paskleidžiamas įspaudžiant į nuglaistytą paviršinį sluoksnį. Į ką tik užteptą, vienodo storio armuotojo mišinio sluoksnį įspaudžiame stiklo pluošto tinklelį (pradedant nuo viršiaus ir leidžiantis į apačią) per visą sienos aukštį. Būtina sekti, kad tinklelis būtų pakankamai ištemptas ir neužlenktas. Prieš klojant sekančią tinklelio juostą, reikia nuo gretimos juostos (jau įspaustos į armuojantį mišinį) dalies per visą užlaidos plotį (min. 10 cm) nubraukti armuotojo mišinio perteklių (siekiant išvengti sustorėjimų ties persidengimais). Kampuose tinklelis klojamas iki pat profilio briaunos bei kampinės glaistyklės pagalba formuojamas taisyklingas kampas. Armuotojo klijų mišinio užnešimas dantyta glaistykle. Klijų mišinio užtepimas ir išlyginamas įspaudžiant į paviršių. Stiklo pluošto tinklelio įspaudimas ir išlyginimas ant paviršiaus. 12

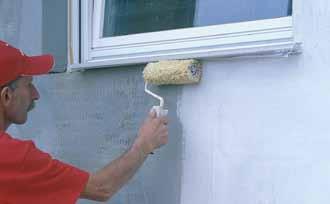

13 7. Grunto pasluoksnio prieš tinkavimą naudojant gruntus PT-ECOROCK Grunt M arba PT-ECOROCK Grunt S-T įrengimas Esant normalioms oro sąlygoms po trijų dienų ant sukietėjusio ir išdžiūvusio armuotojo sluoksnio galima tepti (voleliu arba teptuku) viensluoksnį grunto pasluoksnį. Jei apdailai pasirinktas polimerinis-mineralinis ar silikoninis tinkas tai naudojamas gruntas PT-ECOROCK Grunt M, o pasirinkus silikatinį tinką - pagrindas gruntuojamas PT-ECOROCK Grunt S-T gruntu. Paviršius tinkuojant gamykloje paruoštais tonuotais (spalvotais) silikoniniais arba silikatiniais tinkais, būtina rinktis ir tos pačios (kaip ir tinkas) spalvos grunto pasluoksnius. Gruntai jau būna paruošti naudoti iš karto ir jų nepatariama skiesti. Gruntas PT-ECOROCK Grunt M tepamas temperatūrai esant nuo +5 iki +25 C, o dirbant su gruntu PT-ECOROCK Grunt S-T darbai atliekami temperatūroje nuo +8 iki +25 C. Grunto pasluoksnio prieš tinką įrengimas naudojant PT-ECOROCK Grunt M arba PT-ECOROCK Grunt S-T gruntą. 8. Baigiamojo išorinio sluoksnio įrengimas 8.1. Tinkavimas naudojant silikoninį tinką ECOROCK SIL arba silikatinį tinką ECOROCK S Silikoninis tinkas ECOROCK SIL ir silikatinis tinkas ECOROCK S tai iš karto naudojimui paruošti gaminiai, todėl prieš tinkuojant, kiekvieno kibiro turinį reikia permaišyti lėtaeigiu maišytuvu iki vientisos konsistencijos. Esant pernelyg sausai silikoninio tinko ECOROCK SIL masei į kibiro turinį galima įpilti g vandens. O silikatinio tinko ECOROCK S praskiedimui pilama apie g grunto ECOROCK Grunt S. Tinkavimo pagrindas turi būti lygus, tvirtas, sausas bei nugruntuotas naudojant tinkamą (pagal tinko rūšį) gruntą PT-ECOROCK Grunt M arba PT-ECOROCK Grunt S-T. Ant jau paruošto ir nugruntuoto pagrindo nerūdijančio plieno glaistykle užnešame ploną (atitinkanti užpildo grūdelio dydį) tinko masės sluoksnį. Po tam tikro laiko (priklausomai nuo oro sąlygų darbų atlikimo metu) pradedamas struktūros formavimas naudojantis plastikine glaistykle. Grūdėta tinko struktūra (BR) išgaunama užtri nant sukamaisiais judesiais, o raižyta struktūra (DR) for muojama atliekant vertikalius arba horizontalius judesius. Atliekant darbą ir medžiagos džiūvimo metu būtina išlaikyti tinkamas oro sąlygas, t.y. pagrindo ir oro temperatūra turi būti nuo +5 iki +25 C, kai dirbama su silikoniniu tinku ECOROCK SIL; ir nuo +8 iki +25 C jei dirbama su silikatiniu tinku ECOROCK S. Reikia vengti tiesioginių saulės spindulių, kritulių ir per didelio santykinio oro drėgnumo (didesnio kaip 75 %). Tinko džiūvimo laikas esant +20 C temperatūrai siekia nuo 12 iki 48 valandų. Siekiant išvengti skirtingų atspalvių ant viso paviršiaus ploto, tinkavimas turi būti atliekamas be pertraukų, ir naudojant iš anksto permaišytą tinko masę (tai atliekama supilant ir sumaišant visų pakuočių turinį didelėje taroje). Sunaudotas tinko kiekis turi būti nuolat papildomas naujo tinko mase ir papildomai permaišomas lėtaeigiu maišytuvu. Rekomenduojama iki kol tinkas visiškai išdžius, jį saugoti nuo netinkamų oro sąlygų, ant pastolių montuojant uždangas. Struktūrų pavyzdžiai: BR DR Tinko struktūros: grūdėta struktūra (BR) išgaunama užtri nant sukamaisiais judesiais, o raižyta struktūra (DR) for muojama atliekant vertikalius arba horizontalius judesius. 13

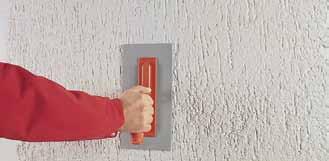

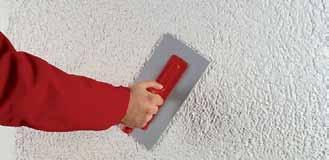

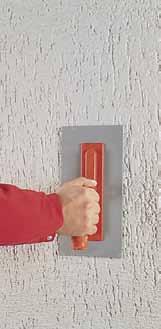

14 8.2. Tinkavimas naudojant polimerinį-mineralinį tinką ECOROCK M Išdžiūvus grunto pasluoksniui (bet ne anksčiau kaip po 24 valandų) galima pradėti tinkavimo darbus. Tinko mišinį būtina paruošti laikantis instrukcijomis nurodytomis ant pakuotės. Visą maišo turinį kruopščiai išmaišyti mechaniškai užpilus maždaug su 5 litrais švaraus vandens, kol bus gauta vienalytė reikiamos konsistencijos masė. Taip paruoštą mišinį palikti maždaug 10-čiai minučių ir po to dar kartą kruopščiai permaišyti (nepilant vandens). Paruoštą mišinį reikia sunaudoti per 1 valandą. Grūdėtos struktūros apdailinio tinko užtrynimas. Ant jau iš anksto tinkamai paruošto ir gruntu PT-ECOROCK Grunt M nugruntuoto pagrindo plastikine glaistykle tepamas tinkasbr-ecorock M, o tinkas DR-ECOROCK M metaline nerūdijančio plieno glaistykle. Po to, tinko sluoksnio perteklius (priklausomai nuo užpildo grūdelių dydžio) nubraukiamas glaistykle laikant kampu. Pašalinus perteklinį tinko kiekį, pradedamas struktūros formavimas (užtrynimas). Struktūra formuojama tik esant šlapiam tinkui. Grūdėta struktūra (naudojant tinką BR-ECOROCK M) išgaunama užtrinant sukamaisiais judesiais. O raižyta struktūra (tinkas DR-ECOROCK M) suformuojama atliekant vertikalius arba horizontalius judesius. Reikia prisiminti, kad užtrynimas būtų atliekamas vienodais judesiais, siekiant išlaikyti struktūros vientisumą plokštumoje. Tinko kietėjimo ir džiūvimo metu būtina jį apsaugoti nuo tiesioginių saulės spindulių, lietaus ir vėjo poveikių. Esant žemoms temperatūroms, didesniam santykiniam drėgnumui tinkas džiūsta ilgiau. 9. Gruntavimas prieš fasadinį dažymą Prieš atliekant fasado paviršiaus dažymo darbus pagrindą reikia gruntuoti tam skirtu gruntu. Grunto sluoksnis išlygina ir suvienodina pagrindo įgeriamumą, sustiprina paviršių bei pagerina sukibimą tarp dažų ir tinko. Gruntas paprastai tepamas voleliu arba teptuku. Paviršiai, kurie bus dažomi silikatiniais dažais ECOROCK F-S gruntuojami ECOROCK Grunt S gruntu, o silikoniniams dažams ECOROCK Silikon naudotinas gruntas ECOROCK Grunt SIL. Vertikaliai raižytos struktūros apdailinio tinko užtrynimas. Horizontaliai raižytos struktūros apdailinio tinko užtrynimas. Gruntavimas prieš paviršiaus dažymą. 14

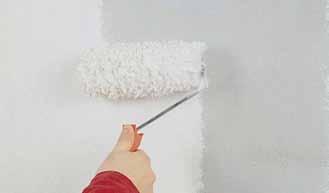

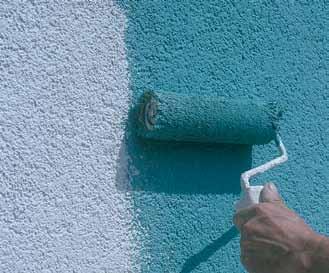

15 10. Paviršiaus dažymas Tinko dažymas galimas tik tuomet, kai jis pakankamai išdžiūvęs. Priklausomai nuo pasirinktos dažų rūšies, tinko džiūvimo laikas turi būti ne trumpesnis kaip: - silikatiniams dažams: 3 dienos; - silikoniniams dažams: 7-14 dienų. Dažymas atliekamas naudojantis teptuku, voleliu arba purškiant purkštuvu, paviršių visuomet dengiant dviem sluoksniais. Dažant pirmąjį sluoksnį, dažus galima šiek tiek praskiesti (ypač kai darbai atliekami esant aukštesnėms temperatūroms artimoms maksimalioms). Silikatiniai dažai skiedžiami gruntu ECOROCK Grunt S įpilant ne daugiau kaip 5 %, o silikoniniams dažams skiesti naudojamas vanduo (įpilant ne daugiau kaip 10 %). Antrajam dažų sluoksniui naudojami neskiesti dažai. Dažymo darbai turi būti atliekami tik esant palankioms oro sąlygoms, t.y. reikia vengti ryškios saulės, stipraus vėjo, lietaus ar sniego kritulių. Optimali oro ir dažomo paviršiaus temperatūra turi būti nuo +5 o C iki +25 o C, o santykinis oro drėgnumas neturi viršyti 75 %. Norint išgauti vienodą nudažyto paviršiaus atspalvį visame plote reikia visų dažų kiekį iš atskirų kibirų permaištyti vienoje didelėje taroje. Sunaudotas dažų kiekis turi būti nuolat papildomas įpilant naujų dažų ir tolygiai permaišant. Kas svarbu, kad teisingai įrengti šiltinimo sistemą: Perskaitykite gamintojo instrukcijas ir rekomendacijas Vilkėkite tinkamus drabužius ir pirštines Užsidėkite apsauginius akinius, jeigu dėl vėjo kiltu dulkės Atliekant darbus patalpų viduje pasirūpinkite tinkama darbo vietos ventiliacija 5 Vatą pjaukite aštriu peiliu arba pjūklu. Elektriniai įrankiai nėra tam tinkami 6 Baigus darbą nusiprauskite bei išpurtikite darbo rūbus Tinko dažymas fasadiniais dažais. 15
