1 Anexa 2 CAIET DE SARCINI PENTRU PRESTAREA SERVICIULUI DE ALIMENTARE CU ENERGIE TERMICĂ A SISTEMULUI DE ALIMENTARE CENTRALIZATĂ PRODUCERE TRANSPORT DISTRIBUŢIE ENERGIE TERMICĂ ÎN MUNICIPIUL PLOIEŞTI 1

2 CUPRINS CAP. I... 5 OBIECTUL CAIETULUI DE SARCINI... 5 CAP. II... 5 CERINTE ORGANIZATORICE MINIMALE... 5 CAP. III... 7 SERVICIUL DE ALIMENTARE CU ENERGIE TERMICA IN SISTEM CENTRALIZAT... 7 SECTIUNEA PRODUCEREA ENERGIEI TERMICE... 7 SECTIUNEA A 2-A TRANSPORTUL ENERGIEI TERMICE SECTIUNEA A 3-A DISTRIBUTIA ENERGIEI TERMICE SECTIUNEA A 4-A FURNIZAREA ENERGIEI TERMICE ANEXA A GRAFIC TURA LUNAR ANEXA B PRINCIPALELE CARACTERISTICI ANEXA C EVOLUTIA CURBEI DE SARCINA TERMICA APA FIERBINTE LA LIMITA CENTRALEI AN ANEXA D DIAGRAMA DE PORNIRE DIN STARE RECE TURBINA TA5, 6 TIP T ANEXA E LISTA APARATELOR DE MASURA PENTRU DETERMINAREA ENERGIEI TERMICE PRODUSE SI A ENERGIEI TERMICE LIVRATE SI CARACTERISTICILE ACESTORA ANEXA F LISTA APARATELOR DE MASURA PENTRU DETERMINAREA CONSUMULUI DE ENERGIE ELECTRICA SI TERMICA DIN CENTRALA ANEXA F LISTA APARATELOR DE MASURA PENTRU DETERMINAREA CONSUMULUI DE ENERGIE ELECTRICA SI TERMICA DIN SISTEMELE DE TRANSPORT ANEXA F LISTA APARATELOR DE MASURA PENTRU DETERMINAREA CONSUMURILOR DE ENERGIE ELECTRICA ANEXA G LISTA APARATELOR DE MASURA PENTRU RECEPTIA COMBUSTIBILILOR INTRATI IN CENTRALA SI DETERMINAREA CONSUMULUI DE COMBUSTIBIL ANEXA H SCHEMA TERMOMECANICA ANEXA H SCHEMA RETELEI DE TRANSPORT ANEXA H SCHEMA DE CONDUCTE SI AUTOMATIZARI PT MODERNIZAT LEGENDA ANEXA H

3 SCHEMA DE CONDUCTE SI AUTOMATIZARI CT MODERNIZAT ANEXA I SCHEMA TEHNOLOGICA INCLUSIV DE AUTOMATIZARI A INSTALATIEI DE TRATARE A APEI ANEXA J SCHEMA ELECTRICA MONOFILARA 110 KV/10,5 KV/6 KV ANEXA K SCHEMA TEHNOLOGICA GOSPODARII COMBUSTIBIL PACURA ANEXA L PARAMETRII CAZANE ANEXA M DIAGRAMA REGLAJ APA FIERBINTE LA ORAS DIAGRAMA REGLAJ AGENT SECUNDAR ANEXA N PLAN DE AMPLASARE A INSTALATIILOR IN C.E.T. BRAZI ANEXA O REGLEMENTARILE LEGALE IN VIGOARE, RESPECTIV : TABELUL NR ANEXA NR Lista unităţilor de producere a energiei termice TABELUL NR ANEXA NR Caracteristicile principale ale cazanelor pentru producerea energiei termice TABELUL NR ANEXA NR Caracteristicile principale ale schimbatoarelor de căldură TABELUL NR ANEXA NR Lista reţelelor de transport al energiei termice TABELUL NR ANEXA NR Principalele caracteristici ale agenţilor termici transportaţi TABELUL NR ANEXA NR Lista punctelor termice de distribuţie a energiei termice TABELUL NR ANEXA NR Lista reţelelor de distribuţie a energiei termice TABELUL NR ANEXA NR Principalele caracteristici ale agenţilor termici distribuiţi TABELUL NR ANEXA NR Consumatori industriali an Defalcarea agentilor termici pe utilizatori TABELUL NR

4 ANEXA NR Grupurile de măsurare a energiei termice TABELUL NR ANEXA NR Lista punctelor/centralelor termice din care se face distributia agentilor termici TABELUL NR DATE TEHNICE ALE GENERATOARELOR DATE TEHNICE ALE MOTOARELOR ELECTRICE DE 6 KV RANDAMENT CAZANE

5 CAP. I OBIECTUL CAIETULUI DE SARCINI ART. 1 Prezentul caiet de sarcini stabileşte condiţiile de desfăşurare a activităţilor specifice serviciului de alimentare cu energie termică în sistem centralizat, stabilind nivelurile de calitate şi condiţiile tehnice necesare funcţionării acestui serviciu în condiţii de eficienţă şi siguranţă. ART. 2 Prezentul caiet de sarcini este elaborat spre a servi drept documentaţie tehnică şi de referinţă în vederea stabilirii condiţiilor specifice de desfăşurare a serviciului de alimentare cu energie termică în sistem centralizat cu gestiune delegată. ART. 3 Caietul de sarcini face parte integranta din documentaţia necesară desfăşurarii activităţii, conţinând activităţile specifice de producere, transport, distribuţie şi furnizare a energiei termice. ART. 4 (1) Prezentul caiet de sarcini conţine specificaţiile tehnice care definesc caracteristicile referitoare la nivelul calitativ, tehnic şi de performanţă, siguranţa în exploatare, precum şi sisteme de asigurare a calităţii, terminologie, simboluri, condiţiile pentru certificarea conformităţii. (2) Specificaţiile tehnice se referă, de asemenea, la prescripţii de proiectare şi de calcul, la verificarea, inspecţia şi condiţiile de recepţie a lucrărilor, la tehnici, procedee şi metode de exploatare, reparare şi întreţinere, precum şi la alte condiţii cu caracter tehnic, în funcţie de actele normative şi reglementările în legătura cu desfăşurarea serviciului. (3) Caietul de sarcini precizează reglementările obligatorii referitoare la protecţia muncii, la prevenirea şi stingerea incendiilor şi la protecţia mediului, care trebuie respectate pe parcursul îndeplinirii serviciului respectiv şi care sunt în vigoare. ART. 5 Terminologia utilizată este cea din regulamentul serviciului public de alimentare cu energie termică în sistem centralizat. CAP. II Cerinţe organizatorice minimale ART. 6 Operatorul serviciului de alimentare cu energie termică în sistem centralizat va asigura: 5

6 a) respectarea legislaţiei, normelor, prescripţiilor şi regulamentelor privind igiena muncii, protecţia muncii, gospodărirea apelor, protecţia mediului, urmărirea comportării în timp a construcţiilor, prevenirea şi combaterea incendiilor; b) exploatarea, întreţinerea şi reparaţia instalaţiilor cu personal autorizat, în funcţie de complexitatea instalaţiei şi de specificul locului de muncă; c) personalul de intervenţie operativă; d) conducerea operativă prin dispecer; e) înregistrarea datelor de exploatare şi evidenţa lor; f) analiza zilnica a modului în care se respecta parametrii, încărcările agregatelor din punct de vedere termic şi electric, realizarea normelor de consum, stabilirea operativă a măsurilor ce se impun pentru eliminarea abaterilor faţă de cele de proiect sau din actele normative în vigoare, încadrarea în norme şi evitarea oricărei forme de risipă; g) elaborarea programelor de măsuri pentru încadrarea în normele de consum de combustibil şi energie electrică şi pentru raţionalizarea acestor consumuri; h) realizarea condiţiilor pentru prelucrarea automată a datelor referitoare la funcţionarea economică a centralelor termice; i) statistica incidentelor, avariilor şi analiza acestora; j) lichidarea avariilor în 72 de ore de la producerea evenimentului sau în cel mai scurt timp posibil;. k) cel puţin puterea termică minimă tehnologică pentru încălzire, la utilizatorii de tip urban, cu excepţia celor prevăzuţi la art. 31 lit. i), în cazul neachitării facturilor de către aceştia şi după un preaviz dat în condiţiile legii; l) evidenţa orelor de funcţionare a utilajelor principale; m) elaborarea planurilor anuale de revizii şi reparaţii executate cu forţe proprii şi cu terţi şi aprobarea acestora conform contractului de delegare a serviciului; n) executarea în bune condiţii şi la termenele prevăzute a lucrărilor de reparaţii care vizează funcţionarea economică şi siguranţă în exploatare; o) elaborarea planurilor anuale de investiţii pe categorii de surse de finanţare şi aprobarea acestora de către administraţia publică locală; p) corelarea perioadelor şi termenelor de execuţie a investiţiilor şi reparaţiilor cu planurile de investiţii şi reparaţii ale tuturor furnizorilor de utilităţi, inclusiv cu programele de reabilitare şi dezvoltare urbanistică ale administraţiei publice locale; q) iniţierea şi avizarea lucrărilor de modernizari şi de introducere a tehnicii noi pentru îmbunătăţirea performanţelor tehnico-economice ale agregatelor; r) alte condiţii specifice stabilite de autoritatea administraţiei publice locale. 6

7 ART. 7 Efectuarea serviciului se va realiza conform graficului prezentat în anexa A la caietul de sarcini. ART. 8 Obligaţiile şi răspunderile personalului operativ al operatorului sunt cele cuprinse în regulamentul serviciului de alimentare cu energie termică a Municipiului Ploieşti. ART. 9 Condiţiile de realizare a reparaţiilor (curente şi capitale), a investiţiilor, alte cheltuieli făcute de operator, precum şi modul de aprobare şi decontare, sunt cele prevazute în contractul de delegare prin concesiune a serviciului, încheiat la între autoritatea publică locală şi operator. CAP. III Serviciul de alimentare cu energie termică în sistem centralizat SECTIUNEA 1 Producerea energiei termice ART. 10 Operatorul are permisiunea de exploatare comercială, în condiţiile legii, a următoarelor unităţi de producere a energiei termice cuprinse în tabelul 1, anexa nr. 1 la caietul de sarcini. ART. 11 Caracteristicile agregatelor de producere a energiei termice sunt cele din tabelul 2, anexa nr. 2. ART. 12 Caracteristicile schimbătoarelor de căldură din centrala de producere a energiei termice în cogenerare sunt cele din tabelul 3, anexa nr. 3. ART. 13 Principalele caracteristici: cantitatea totala estimată de energie termică anuală livrată către populaţie şi agenţi economici [GJ] şi vârful de putere ce trebuie asigurat [MW] sunt cele din anexa B. ART. 14 Curba clasată anuală estimată a cererii de energie termică este conform anexei C. ART. 15 Costurile de exploatare şi personalul necesar sunt determinate pe baza următoarelor elemente, după caz: 7

8 a) consumul propriu tehnologic de energie electrică şi termică, pentru producerea energiei termice este: limita minima = 24 KWh / Gcal limita maxima = 49 KWh / Gcal; b) descrierea instalaţiilor, starea fizica şi gradul de automatizare a acestora sunt prezentate în anexa 1 la regulamentul serviciului. c) diagramele de pornire-oprire ale agregatelor de bază, variaţia randamentului în funcţie de sarcina termică sunt prezentate în anexa D; d) energia consumata de pompele de reţea, care variaza în funcţie de debitele de apă vehiculate; e) lista aparatelor de măsură pentru determinarea energiei termice produse şi a energiei termice livrate şi caracteristicile acestora sunt prezentate în anexa E; f) lista aparatelor de măsură pentru determinarea consumurilor de energie electrică şi termică din unitatea de producere a energiei termice este prezentata în anexa F; g) lista aparatelor de măsură pentru recepţionarea combustibililor intraţi în centrală şi determinarea consumurilor de combustibili este prezentata în anexa G; h) schema termomecanică a centralei termice conform anexei H; i) schemele tehnologice, inclusiv partea de automatizări, ale instalaţiilor de tratare a apei conform anexei I; j) schema electrică monofilară a centralei conform anexei J; k) schemele tehnologice cu automatizări ale gospodăriilor de combustibil conform anexei K; l) fişele de regim (parametrii) ale cazanelor conform anexei L m) diagrama de reglaj în funcţie de temperatura exterioară şi de viteza vântului conform anexei M; n) indicatorii tehnico-economici ai investiţiei, aprobaţi, sunt prezentaţi în contractul de delegare prin concesiune; o) planurile de amplasare a instalaţiilor în incinta centralei sunt prezente în anexa N; p) detalierea prevederilor art. 4 alin. (3) din caietul de sarcini, anexa O; ART. 16 Principalele caracteristici ale agregatelor auxiliare (pompe, ventilatoare de aer şi gaze de ardere, preîncălzitoare de apă, preîncălzitoare de combustibil, compresoare etc.) sunt: a) puterile agregatelor şi, după caz, ale motoarelor aferente, conform tabelului 13. b) randamentul realizat al agregatelor, conform tabelului 14. ART. 17 Prestarea activităţii de producere a energiei termice se va executa astfel încât să se realizeze: 8

9 a) asigurarea continuă a parametrilor de livrare a agentului termic, în conformitate cu diagrama de reglaj; b) supravegherea continuă şi verificarea funcţionării instalaţiilor; c) corectarea şi adaptarea regimului de exploatare la cerinţele utilizatorului; d) controlul calităţii agentului termic; e) întocmirea sau reactualizarea, după caz, a documentaţiei tehnice necesare realizării unei exploatări economice şi în condiţii de siguranţă; f) respectarea instrucţiunilor furnizorilor de echipamente; g) respectarea instrucţiunilor/procedurilor interne; h) actualizarea documentaţiei; i) respectarea regulamentului de serviciu aprobat în condiţiile legii; j) încărcarea optimă a unităţilor de producere a energiei termice pentru livrarea cantităţilor de energie termică stabilite prin contractele încheiate; k) contractarea necesarului de combustibil pentru producerea energiei termice pe o perioadă de minimum 3 luni de funcţionare pentru producţia contractată; l) desfăşurarea activităţilor pe baza principiilor de eficienţă economică, având ca obiectiv reducerea costurilor de producere a energiei termice; m) menţinerea capacităţilor de producţie şi exploatarea eficientă a unităţilor de producere a energiei termice, prin urmărirea sistematică a comportarii echipamentelor energetice şi a construcţiilor, întreţinerea acestora, planificarea reparaţiilor capitale, realizarea operativă şi eficienta a reviziilor/reparaţiilor curente; n) reabilitarea şi retehnologizarea unităţilor de producere a energiei termice, în vederea creşterii eficienţei în exploatarea acestora, încadrării în normele naţionale privind emisiile poluante şi asigurării cantităţii şi calităţii energiei termice; o) executarea numai pe baza condiţiilor stabilite de legislaţia aplicabilă în domeniu, a acelor reparaţii/revizii/extinderi/modificări, ale instalaţiilor/echipamentelor care se execută cu terţi; p) îndeplinirea indicatorilor de calitate a energiei termice specificaţi în normativele în vigoare; q) măsurarea energiei termice produse/livrate, precum şi exploatarea, întreţinerea, repararea şi verificarea contoarelor de energie termică în conformitate cu cerinţele normelor şi reglementările metrologice în vigoare; r) asigurarea, pe toată durata de executare a serviciului, de personal calificat şi în număr suficient pentru îndeplinirea activităţilor ce fac obiectul serviciului de producere a energiei termice, inclusiv a personalului de specialitate autorizat ISCIR; s) reglarea furnizării energiei termice în funcţie de graficul de sarcină convenit, de comun acord cu utilizatorii. 9

10 SECTIUNEA a 2-a Transportul energiei termice ART. 18 Operatorul are permisiunea de exploatare comercială, in conditiile legii, respectiv de asigurare a activitatii de transport de energie termica prin retelele prevazute in anexa nr. 1, tabelul nr. 4, la prezentul caiet de sarcini cu retelele de transport aferente serviciului. ART. 19 Principalele date aferente agentilor termici transportati sunt cele din anexa nr. 2, tabelul nr. 5, la prezentul caiet de sarcini cu caracteristicile agentilor termici transportati. ART. 20 Lista utilizatorilor cu indicarea caracteristicilor consumului de energie termica si de agent termic pentru fiecare utilizator este prezentata in anexa 1 Tabel 10 ART. 21 Determinarea costurilor de exploatare si a personalului necesar au la baza urmatoarele elemente: a) consumul propriu tehnologic de energie electrica si termica, pentru transportul energiei termice este : limita minima = 33 KWh / Gcal limita maxima = 70 KWh /Gcal; b) descrierea instalatiilor, starea fizica si gradul de automatizare a acestora sunt prezentate in anexa 1 la regulamentul serviciului; c) variatia puterii consumate de pompele din retea, in functie de debitele de apa vehiculate; d) lista aparatelor de masura pentru determinarea energiei termice intrate in retea si a energiei termice livrate, precum si caracteristicile acestora sunt prezentate in anexa E; e) lista aparatelor de masura pentru determinarea consumurilor de energie electrica si termica din sistemul de transport a energiei termice este prezentata in anexa F1 ; f) schema retelei de transport este prezentata in anexa H1; g) indicatorii tehnico-economici ai investitiei, aprobati, sunt prezentati in contractul de delegare prin concesiune; h) se vor detalia prevederile art. 4 alin. (3) din caietul de sarcini, anexa O; ART. 22 Prestarea de catre operatorul activitatii de transport a energiei termice se va executa astfel incat sa se realizeze: a) verificarea si supravegherea continua a functionarii instalatiilor; 10

11 b) corectarea si adaptarea regimului de exploatare la cerintele utilizatorului; c) controlul calitatii agentului termic; d) intretinerea retelelor termice; e) determinarea pierderilor de agent termic; f) mentinerea in stare uscata a caminelor si canalelor termice prin eliminarea infiltratiilor si a pierderilor de agent termic; g) masurile necesare pentru prevenirea coroziunii interioare si exterioare a conductelor din reteaua de transport; h) intocmirea sau reactualizarea, dupa caz, a documentatiei tehnice necesare realizarii unei exploatari economice si in conditii de siguranta; i) respectarea instructiunilor furnizorilor de echipamente; j) functionarea instalatiilor de iluminat, forta si ventilatie din caminele si canalele termice; k) respectarea instructiunilor/procedurilor interne si actualizarea documentatiei; l) respectarea regulamentului serviciului de alimentare cu energie termica, aprobat in conditiile legii; m) desfasurarea activitatilor pe baza principiilor de eficienta economica, avand ca obiectiv reducerea costurilor de transport a energiei termice; n) mentinerea capacitatilor de transport si exploatarea eficienta a acestora, prin urmarirea sistematica a comportarii echipamentelor energetice si a constructiilor, intretinerea acestora, planificarea reparatiilor capitale, realizarea operativa si eficiente a reviziilor/reparatiilor curente; o) indeplinirea indicatorilor de calitate a energiei termice specificati in normativele in vigoare; p) masurarea energiei termice intrate/livrate din aria de deservire, precum si exploatarea, intretinerea, repararea si verificarea contoarelor de energie termica in conformitate cu cerintele normelor si reglementarile metrologice in vigoare; q) asigurarea, pe toata durata de executare a serviciului, de personal calificat si in numar suficient pentru indeplinirea activitatilor ce fac obiectul serviciului de transport a energiei termice, inclusiv a personalului de specialitate autorizat ISCIR; r) incheierea contractelor cu furnizorii de utilitati, servicii, materiale, cu respectarea prevederilor legale privind achizitiile publice de produse si servicii; s) dezvoltarea/modernizarea, in conditii de eficienta si costuri rezonabile, a retelei termice de transport in conformitate cu programele de dezvoltare/modernizare elaborate de catre consiliul local sau cu programele proprii aprobate de autoritatea administratiei publice locale; t) informarea, in cel mult 24 de ore de la constatare, a partenerilor contractuali despre incidentele la contoarele de energie termica instalate in reteaua termica de transport care, in opinia sa: 11

12 - a produs deteriorarea acestora; - constituie o interventie facuta cu scopul de a intrerupe sau afecta contorizarea energiei termice; u) un sistem prin care sa poata primi informatii sau sa ofere consultanta si informatii privind orice problema sau incidente care afecteaza sau pot afecta siguranta, disponibilitatea si/sau alti indicatori de performanta ai serviciului public de transport energie termica; SECTIUNEA a 3-a Distributia energiei termice ART. 23 Operatorul are permisiunea de exploatare comerciala, in conditiile legii, respectiv de asigurare a activitatii de distributie de energie termica prin instalatiile prevazute in anexa 1 la regulamentul serviciului public de alimentare cu energie termica. ART. 24 Principalele date aferente agentilor termici distribuiti sunt cele din anexa nr. 4, tabelul nr.9 ; ART. 25 Lista utilizatorilor, cu indicarea caracteristicilor consumului de energie termica pentru incalzire si pentru apa calda de consum defalcata pe utilizatori, este prezentata in anexa 1, Tabel 10. ART. 26 Determinarea costurilor de exploatare si a personalului necesar au la baza urmatoarele elemente: a) consumul propriu tehnologic de energie electrica si termica, pentru distributia energiei termice se prezinta astfel: - Energia termica pentru anul 2006 este Gcal, care exprimata procentual reprezinta 9,62% din cantitatea de enegie termica intrata de Gcal ; - Energia electrica pentru anul 2006 este de kwhe, reprezentand un consum specific de 10,4 kwhe/gcal vanduta; b) descrierea instalatiilor, starea fizica si gradul de automatizare a acestora sunt prezentate in anexa 1 la regulamentul serviciului; c) variatia puterii consumate de pompele de circulatie si de apa potabila, in functie de debitele de apa vehiculate; d) lista aparatelor de masura pentru determinarea energiei termice primite/livrate si caracteristicile acestora sunt prezentate in anexa E ; e) lista aparatelor de masura pentru determinarea consumurilor de energie electrica si termica din sistemul de distributie a energiei termice este prezentata in anexa F2 ; 12

13 f) schemele termomecanice ale centralelor termice sunt prezentate in anexele H2 ; g) schemele termomecanice ale punctelor termice sunt prezentate in anexele H3 ; i) diagrama de reglaj anexa M ; j) indicatorii tehnico-economici ai investitiei, aprobati sunt prezentati in contractul de delegare prin concesiune; l) se vor detalia prevederile art. 4 alin.(3) din caietul de sarcini, anexa O; ART. 27 Prestarea activitatii de distributie a energiei termice se va efectua astfel incat sa se realizeze: a) verificarea si supravegherea continua a functionarii instalatiilor; b) corectarea si adaptarea regimului de exploatare la cerintele utilizatorului, inclusiv reglarea parametrilor energiei termice in baza diagramei de reglaj; c) controlul calitatii agentului termic si a apei calde de consum; d) intretinerea punctelor si statiilor termice si a retelelor de distributie; e) determinarea pierderilor de agent termic; f) mentinerea in stare uscata a caminelor si canalelor termice prin eliminarea infiltratiilor si a pierderilor de agent termic; g) masurile necesare pentru prevenirea coroziunii interioare si exterioare a conductelor aferente retelei de distributie, respectarea regimului chimic al agentului termic si a conditiilor de potabilitate pentru apa calda de consum; h) intocmirea sau reactualizarea, dupa caz, a documentatiei tehnice necesare realizarii unei exploatari economice si in conditii de siguranta; i) respectarea instructiunilor furnizorilor de echipamente; j) respectarea instructiunilor/procedurilor interne si actualizarea documentatiei; k) respectarea regulamentului de serviciu aprobat in conditiile legii; l) functionarea pe baza principiilor de eficienta economica, avand ca obiectiv reducerea costurilor de distributie a energiei termice; m) urmarirea permanenta a debitelor, temperaturilor si presiunilor atat pentru agentul termic din circuitul primar, cat si pentru apa calda de consum si agentul termic de incalzire; n) urmarirea permanenta a coeficientului de amestec la statiile termice dotate cu ejectoare; o) urmarirea permanenta a pierderilor de presiune pe circuitele schimbatoarelor de caldura; 13

14 p) mentinerea regimului hidraulic si termic de functionare, asigurand reglarea distribuirii energiei termice in functie de graficul de sarcina convenit de comun acord cu utilizatorii; q) mentinerea capacitatilor de distributie si exploatarea eficienta a acestora, prin urmarirea sistematica a comportarii echipamentelor energetice si a constructiilor, intretinerea acestora, planificarea reparatiilor capitale, realizarea operativa si eficienta a reviziilor/reparatiilor curente; r) indeplinirea indicatorilor de calitate a energiei termice specificati in normativele in vigoare; s) masurarea energiei termice intrate/livrate din aria de deservire, precum si exploatarea, intretinerea, repararea si verificarea contoarelor de energie termica in conformitate cu cerintele normelor si reglementarile metrologice in vigoare; t) asigurarea, pe toata durata de executare a serviciului, de personal calificat si in numar suficient pentru indeplinirea activitatilor ce fac obiectul serviciului de transport a energiei termice inclusiv a personalului de specialitate autorizat ISCIR; u) incheierea contractelor cu furnizorii de utilitati, servicii, materiale si piese de schimb, cu respectarea prevederilor legale privind achizitiile publice de produse si servicii; v) dezvoltarea/modernizarea, in conditii de eficienta si costuri rezonabile, a statiilor si punctelor termice si a retelei termice de distributie in conformitate cu programele de dezvoltare/modernizare elaborate de catre consiliul local sau cu programele proprii aprobate de autoritatea administratiei publice locale; w) accesul liber la instalatii in vederea montarii si citirii contoarelor de energie termica utilizate la decontare; x) un sistem prin care sa poata primi informatii sau sa ofere consultanta si informatii privind orice problema sau incidente care afecteaza sau pot afecta siguranta, disponibilitatea si/sau alti indicatori de performanta ai serviciului public de distributie a energie termice; SECTIUNEA a 4-a Furnizarea energiei termice ART. 28 Operatorul are permisiunea de a desfasura activitatea de furnizare a energiei termice, in conditiile legii, la tarife reglementate, utilizatorilor de energie termica de tip industriali sau urbani, amplasati pe teritoriul municipiul Ploiesti, anexa 1, Tabelul 10; ART. 29 (1) Principalele date aferente agentilor termici ce fac obiectul serviciului de furnizare a energiei termice sunt cele din anexa nr. 1 Tabel 10 ; (2) Datele aferente grupurilor de masura pe baza carora se face facturarea energiei termice furnizate sunt cele din anexa nr. 2, Tabel 11 ; 14

15 (3) Lista punctelor termice din care se face distributia de agent termic este prezentata in anexa nr. 4, tabelul nr.9 ; ART. 30 Determinarea costurilor de furnizare si a personalului necesar au la baza urmatoarele elemente: a) descrierea instalatiilor, starea fizica si gradul de automatizare a acestora sunt prezentate in anexa 1 la regulamentul serviciului; b) se vor detalia prevederile art. 4 alin. (3) din caietul de sarcini, anexa O ; ART. 31 Prestarea activitatii de furnizare a energiei termice se va efectua astfel incat sa se realizeze: a) intocmirea sau reactualizarea, dupa caz, a documentatiei tehnice necesare realizarii unei furnizari corecte a energiei termice; b) respectarea instructiunilor/procedurilor interne si actualizarea documentatiei; c) respectarea contractelor de vanzare-cumparare, respectiv de furnizare, aprobate de autoritatea competenta; d) respectarea regulamentului de serviciu aprobat in conditiile legii; e) urmarirea permanenta a parametrilor de furnizare a energiei termice; f) indeplinirea indicatorilor de calitate a energiei termice specificati in normativele in vigoare; g) masurarea energiei termice intrate/livrate din aria de deservire, precum si exploatarea, intretinerea, repararea si verificarea contoarelor de energie termica, in conformitate cu cerintele normelor si reglementarile metrologice in vigoare; h) asigurarea, pe toata durata de executare a serviciului, de personal calificat si in numar suficient pentru indeplinirea activitatilor ce fac obiectul serviciului de furnizare a energiei termice, inclusiv a personalului de specialitate autorizat metrologic; i) furnizarea continua a energiei termice catre urmatoarele categorii de consumatori, daca se afla in administrarea autoritatii administratiei publice locale: - spitale; - policlinici; - camine de batrani; - leagane de copii; - gradinite; - crese; 15

16 - camine pentru persoane cu handicap; - centre de resocializare minori; - scoli; j) urmarirea si inregistrarea indicatorilor de performanta pentru serviciul de furnizare a energiei termice aprobati. Urmarirea si inregistrarea indicatorilor de performanta se va face pe baza unei proceduri specifice, prin compartimente specializate; k) un sistem prin care sa poata primi informatii sau sa ofere consultanta si informatii privind orice problema sau incidente care afecteaza sau pot afecta siguranta, disponibilitatea si/sau alti indicatori de performanta ai serviciului public de alimentare cu energie termica; l) ca factura emisa utilizatorului de catre furnizor, in vederea incasarii contravalorii energiei termice furnizate, sa contina suficiente date pentru identificarea locului de consum si pentru justificarea valorii totale, respectand orice instructiune/cerinta aplicabila, emisa de autoritatile competente. In mod obligatoriu, factura emisa unui utilizator de catre furnizor, in vederea incasarii energiei termice furnizate, va evidentia separat cantitatile de energie pe tipuri de consum (incalzire, respectiv apa calda de consum), precum si pretul cu baza legala. Factura nu va contine contravaloarea altor servicii prestate de furnizor sau terti; acestea se vor factura separat; m) instituirea si aplicarea unui sistem de comunicare cu utilizatorii cu privire la reglementarile noi ce privesc energia termica si modificarile survenite la actele normative din domeniu; n) informarea utilizatorilor cu care se afla in relatii contractuale despre: - planificarea anuala a reparatiilor/reviziilor ce se vor efectua la instalatiile de producere/transport/distributie a energiei termice; - data intreruperii furnizarii energiei termice pentru incalzire si apa calda de consum; - data reluarii furnizarii energiei termice pentru incalzire si apa calda de consum; o) verificarea si certificarea de catre utilizatori a furnizarii corecte a energiei termice pentru incalzire si apa calda de consum dupa: - reparatii planificate; - reparatii accidentale; p) trebuie sa instituie un sistem de inregistrare, investigare, solutionare si raportare privind reclamatiile facute de utilizatori in legatura cu calitatea serviciilor, calcularea si/sau facturarea consumului; q) realimentarea in cel mai scurt timp posibil a utilizatorilor afectati de incidentele care au produs intreruperea alimentarii cu energie termica. In acest scop furnizorul asigura existenta unor centre de preluare a reclamatiilor telefonice; r) bilantul energiei termice la intrarea si la iesirea din sistemul de distributie pentru care realizeaza serviciul de furnizare; s) reducerea debransarilor si deconectarilor de la sistemul centralizat de furnizare a energiei termice. 16

17 ART. 32 La solicitarea facuta de orice persoana fizica sau juridica cu privire la realizarea unui nou bransament termic sau modificarea unui racord existent la reteaua termica, furnizorul va proceda astfel: a) va analiza cererea de racordare si va intocmi documentatia tehnica necesara, pe baza unei proceduri proprii. Procedura va include precizari cu privire la modalitatea si termenul pentru emiterea avizului; b) va verifica daca lucrarea este cuprinsa in planul de urbanism al localitatii si/sau are asigurata finantarea, dupa caz; c) va analiza incadrarea in nivelele de energie termica produsa pentru realizarea bransamentului termic la puterea termica solicitata; d) va realiza lucrarea daca sunt indeplinite conditiile de la lit. b) si c) sau va amana executarea, solicitand autoritatii administratiei publice locale trecerea in planul de urbanism a acestei lucrari. Anexa A Graficul de realizare a serviciului zilnic, lunar. Anexa A Grafic tura lunar TURA 4S+4D+1R=8L+1R J V S D L M M J V S D L M M J V S D L M M J V S D L M M I r r R 2 II r r III r R IV r R Pana 1 r d 1 d d d 1 R Unde: r- zi libera platita pentru orele lucrate suplimentar anterior R- zi libera platita conform CCM ( recuperare pentru orele lucrate suplimetar la schimbarea turei cand se vine cu o jumatate de ora mai devreme si se pleaca cu o jumatate de ora mai tarziu) d- zi lucrata la dispozitia societatii Anexa B PRINCIPALELE CARACTERISTICI - Cantitatea totala de energie termica livrata in anul 2006 catre populatie, agenti economici si industriali : GJ - Putere termica maxima an 2006: 288 Gcal/h = GJ 17

18 ANEXA C EVOLUTIA CURBEI DE SARCINA TERMICA APA FIERBINTE LA LIMITA CENTRALEI AN 2006 EVOLUTIA CURBEI DE SARCINA TERMICA APA FIERBINTE LA LIMITA CENTRALEI - AN 2006 ANEXA C Gcal/h ore/an 18

19 Anexa D DIAGRAMA DE PORNIRE DIN STARE RECE TURBINA TA5, 6 TIP T DIAGRAMA DE PORNIRE DIN STARE RECE TURBINA TA5,6 tip T min Turatii critice: Generator: 1615 rot/min, CIPª 2125 rot/min, CMP: 2270 rot/min, CJP: 2530 rot/min 19

20 ANEXA E Lista aparatelor de masura pentru determinarea energiei termice produse si a energiei termice livrate si caracteristicile acestora Nr. crt Denumire punct masura Tip aparat Domeniu Caraccteristici Clasa preciz. 1 Debit abur iesire cond I cazan 5 Traductor presiune diferentiala t/h Presiune abur iesire cond I cazan 5 Traductor presiune relativa bar 3 Temperatura abur iesire cond I cazan 5 Termocuplu CrAl C Debit abur iesire cond II cazan 5 Traductor presiune diferentiala t/h Presiune abur iesire cond II cazan 5 Traductor presiune relativa bar 6 Temperatura abur iesire cond II cazan 5 Termocuplu CrAl C Debit abur iesire cond I cazan 6 Traductor presiune diferentiala t/h Presiune abur iesire cond I cazan 6 Traductor presiune relativa bar 9 Temperatura abur iesire cond I cazan 6 Termocuplu CrAl C Debit abur iesire cond II cazan 6 Traductor presiune diferentiala t/h Presiune abur iesire cond II cazan 6 Traductor presiune relativa bar 12 Temperatura abur iesire cond II cazan 6 Termocuplu CrAl C Debit abur iesire cond I cazan 7 Traductor presiune diferentiala t/h Presiune abur iesire cond I cazan 7 Traductor presiune relativa bar 15 Temperatura abur iesire cond I cazan 7 Termocuplu CrAl C Debit abur iesire cond II cazan 7 Traductor presiune diferentiala t/h Presiune abur iesire cond II cazan 7 Traductor presiune relativa bar 18 Temperatura abur iesire cond II cazan 7 Termocuplu CrAl C Debit abur 6 bar iesire CAI 1 Debitmetru Vortex 0-8 t/h Presiune abur iesire 6 bar iesire CAI 1 Traductor presiune relativa 0-10 bar Temperatura abur iesire 6 bar iesire CAI 1 Termorezistenta Pt C Debit abur 6 bar iesire CAI 2 Debitmetru Vortex 0-8 t/h Presiune abur iesire 6 bar iesire CAI 2 Traductor presiune relativa 0-10 bar Temperatura abur iesire 6 bar iesire CAI 2 Termorezistenta Pt C Debit abur 12 bar iesire CAI 2 Debitmetru Vortex 0-8 t/h Presiune abur iesire 12 bar iesire CAI 2 Traductor presiune relativa 0-20 bar Temperatura abur iesire 12 bar iesire CAI 2 Termorezistenta Pt C Debit apa iesire boylere virf Traductor presiune diferentiala t/h Semnal iesire 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma Obs e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa 20

21 29 Presiune apa iesire boylere virf Traductor presiune relativa 0-20 bar Temperatura apa intrare boylere virf Termorezistenta Pt C Temperatura apa iesire boylere virf Termorezistenta Pt C Debit apa iesire boylere baza TA5 Traductor presiune diferentiala t/h 33 Presiune apa iesire boylere baza TA5 Traductor presiune relativa 0-20 bar Temperatura apa intrare boylerebaza TA5 Termorezistenta Pt C Temperatura apa iesire boylere baza TA5 Termorezistenta Pt C Debit apa iesire boylere baza TA6 Traductor presiune diferentiala t/h 37 Presiune apa iesire boylere baza TA6 Traductor presiune relativa 0-20 bar Temperatura apa intrare boylerebaza TA6 Termorezistenta Pt C Temperatura apa iesire boylere baza TA6 Termorezistenta Pt C Debit apa iesire CAF 1 Traductor presiune diferentiala t/h 41 Presiune apa iesire CAF 1 Traductor presiune relativa 0-20 bar Temperatura apa intrare CAF 1 Termorezistenta Pt C Temperatura apa iesire CAF 1 Termorezistenta Pt C Debit apa iesire CAF 2 Traductor presiune diferentiala t/h 45 Presiune apa iesire CAF 2 Traductor presiune relativa 0-20 bar Temperatura apa intrare CAF 2 Termorezistenta Pt C Temperatura apa iesire CAF 2 Termorezistenta Pt C Debit abur 12 bar Petrobrazi Traductor presiune relativa t/h Presiune abur iesire 12 bar Petrobrazi Traductor presiune relativa 0-20 bar Temperatura abur iesire 12 bar Petrobrazi Termorezistenta Pt C Debit apa fierbinte TUR 1 ORAS Senzor debit ultrasonic t/h 52 Temperatura apa fierbinte TUR 1 ORAS Termorezistenta Pt C Presiune apa fierbinte TUR 1 ORAS Traductor presiune relativa 0-20 bar Debit apa fierbinte TUR 2 ORAS Senzor debit ultrasonic t/h 55 Temperatura apa fierbinte TUR 2 ORAS Termorezistenta Pt C Presiune apa fierbinte TUR 2 ORAS Traductor presiune relativa 0-20 bar Debit apa fierbinte RETUR 2 ORAS Senzor debit ultrasonic t/h 58 Temperatura apa fierbinte RETUR 2 ORAS Termorezistenta Pt C Presiune apa fierbinte RETUR 2 ORAS Traductor presiune relativa 0-20 bar Debit apa fierbinte RETUR 1 ORAS Senzor debit ultrasonic t/h 61 Temperatura apa fierbinte RETUR 1 ORAS Termorezistenta Pt C Presiune apa fierbinte RETUR 1 ORAS Traductor presiune relativa 0-20 bar ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma 4-20 ma e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. produsa e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata e.t. livrata 21

22 Contor energie termica apa fierbinte spre PETROBRAZI -CPP Contor energie termica apa fierbinte spre PETROBRAZI -CC Contor energie termica apa fierbinte spre REMERO Contor energie termica apa fierbinte spre Energoconstructia Contor energie termica apa fierbinte spre consumatori industriali UPETROM Contor energie termica apa fierbinte spre consumatori industriali RATSP Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Spitalul Judetean Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Spitalul CFR Ploiesti Contor energie termica apa fierbinte spre consumatori industriali ICERP Ploiesti Contor energie termica apa fierbinte spre consumatori industriali UM Ploiesti Contor energie termica apa fierbinte spre consumatori industriali UM 0756 Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Sectia 4 Politie Ploiesti Contor energie termica apa fierbinte spre consumatori industriali SC PAS Ploiesti Debitmetru tur MEINEKE WPD t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur t/h 3 - e.t. livrata Debitmetru retur t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata 22

23 76 Contor energie termica apa fierbinte spre consumatori industriali GARA VEST Ploiesti Contor energie termica apa fierbinte spre consumatori industriali APA NOVA Vest Ploiesti Contor energie termica apa fierbinte spre consumatori industriali CONSPROIECT Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Liceu SPIRU HARET Ploiesti Contor energie termica apa fierbinte spre consumatori industriali UM Ploiesti Contor energie termica apa fierbinte spre consumatori industriali ICAF Ploiesti Contor energie termica apa fierbinte spre consumatori industriali IPCUP Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Liceul de Politie Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Liceul de chimie Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Liceul 1 Mai Ploiesti Contor energie termica apa fierbinte spre consumatori industriali TIMKEN Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Asoc propr. Bl 86 Ploiesti Contor energie termica apa fierbinte spre consumatori industriali APA NOVA GAGENI Ploiesti 89 Contor energie termica apa fierbinte spre consumatori industriali Apele Romane-Cantacuzino Ploiesti Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur KAMSTRUP 0-70 t/h 3 - e.t. livrata Debitmetru retur KAMSTRUP 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur KAMSTRUP 0-70 t/h 3 - e.t. livrata Debitmetru retur KAMSTRUP 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur KAMSTRUP 0-70 t/h 3 - e.t. livrata Debitmetru retur KAMSTRUP 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata 23

24 Contor energie termica apa fierbinte spre consumatori industriali Apele Romane- Industriei Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Sediul PECO Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Sediul BCR Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Gara Sud Ploiesti Contor energie termica apa fierbinte spre consumatori industriali METROLOGIA Ploiesti Contor energie termica apa fierbinte spre consumatori industriali DGFP FINANTE Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Biserica Sf Andrei Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Biserica Sf Nicolae Ploiesti Contor energie termica apa fierbinte spre consumatori industriali Spitalul Maternitatea Ploiesti Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata Debitmetru tur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Debitmetru retur MEINEKE WPD 0-70 t/h 3 - e.t. livrata Termorezistente tur Pt C 3 - e.t. livrata Termorezistente retur Pt C 3 - e.t. livrata 24

25 ANEXA F Lista aparatelor de masura pentru determinarea consumului de energie electrica si termica din centrala Nr. crt Loc masura Denumire aparat masura Consumator Obs traductor debit consumator intern 1 Degazor ATD traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 2 Degazor AD traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 3 Statie reducere-racire 140/13 traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 4 Statie reducere-racire 18/7 traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 5 Statie reducere-racire 13/1,2 traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 6 Statie reducere-racire 140/35 traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 7 Statie pacura traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 8 Rezervor pacura nr 3+4 traductor presiune consumator intern termorezistenta consumator intern traductor debit consumator intern 9 Rezervor pacura nr 5 traductor presiune consumator intern termorezistenta consumator intern 10 Trafo 15 contor energie electrica consum propriu 11 Trafo 16 contor energie electrica consum propriu 12 Trafo 17 contor energie electrica consum propriu 13 Trafo 4 110/35/6 KV contor energie electrica consum propriu 14 Trafo Rez 110/35/6 KV contor energie electrica consum propriu 15 T /6 KV contor energie electrica consum propriu 16 T /6 KV contor energie electrica consum propriu 17 T /6 KV contor energie electrica consum propriu 18 REMERO SA contor energie electrica consumator extern 19 SAEM contor energie electrica consumator extern 20 SIG Brasov contor energie electrica consumator extern 21 SC BICRISTAL contor energie electrica consumator extern 22 SC PARC INDUSTRIAL Brazi contor energie electrica consumator extern 23 Statia electrica 220/400 KV Brazi Vest contor energie electrica consumator extern 24 Statia de gaze - Transgaz contor energie electrica consumator extern 25 S.C. Stones Born CO SRL contor energie electrica consumator extern 25

26 ANEXA F1 Lista aparatelor de masura pentru determinarea consumului de energie electrica si termica din sistemele de transport Nr. crt Loc masura Denumire aparat masura Tip consum Obs 1 La gard centrala Contor energie termica tur consum energie termica 2 La gard centrala Contor energie termica retur consum energie termica 3 Electropompe retea treapta I Contor energie electrica consum energie electrica 4 Electropompe retea treapta II Contor energie electrica consum energie electrica ANEXA F2 Lista aparatelor de masura pentru determinarea consumurilor de energie electrica Nr.ordine Denumire punct de consum Proprietar Constanta 1 PT 2 Republicii SC Electrica 30 2 CT Gh.Gr.Cantacuzino ( CT 23 August ) SC Electrica 1 3 PT 5 Nord SC Electrica 15 4 PT 6 Nord SC Electrica 1 5 PT 8 Nord SC Electrica 1 6 PT 4 Centru SC Electrica 1 7 PT 7 Nord SC Electrica 40 8 PT 10 Nord SC Electrica 30 9 PT 1 Nord SC Electrica CT 7 Etaje (8 - Centru) SC Electrica Creuzot PT 194 SC Electrica PT 12 Republicii SC Electrica PT 7 Republicii SC Electrica 1 14 Camin golire BL.M15 (F33) camin golire SC Electrica 1 15 PT 8 Republicii SC Electrica PT 6 Republicii SC Electrica 1 17 PT 11 Republicii SC Electrica PT 3 Republicii SC Electrica 1 19 Camin golire langa bl.53 SC Electrica PT 16 M.Rosu SC Electrica Camin golire PT415 Bahluiului SC Electrica 15 26

27 22 Camin golire langa bl.119 SC Electrica PT 9 Nord SC Electrica PT 18 M.Rosu SC Electrica PT 4 Nord SC Electrica Magistrala 6+Depou PT 193 SC Electrica 1 27 CT CC Sud (12 - Centru) SC Electrica 1 28 PT 17 M.Rosu SC Electrica 1 29 PT 2 Vest SC Electrica 1 30 PT 11 M.Rosu SC Electrica PT 8 Vest SC Electrica PT 15 Cring SC Electrica 1 33 PT BL.50C SC Electrica 1 34 PT 9 Vest SC Electrica PT 14 Vest SC Electrica 1 36 PT 2-9 Mai SC Electrica 1 37 PT 4-9 Mai SC Electrica 1 38 PT 5 M.Bravu SC Electrica 1 39 PT 13 Democratiei SC Electrica 1 40 PT August SC Electrica PT 3 Centru SC Electrica PT 1-23 August SC Electrica 1 43 PT 113 Cablul Rominesc SC Electrica 1 44 PT 1 M.Bravu SC Electrica 1 45 PT 4 Republicii SC Electrica 1 46 CT Muzicanti (18 Democratiei) SC Electrica 1 47 PT 8 P.Inalt ( PT 8-23 August ) SC Electrica PT 1 M.Rosu SC Electrica PT 5 Democratiei SC Electrica 1 50 PT 5-9 Mai SC Electrica PT 2 M.Bravu SC Electrica 1 52 PT 3 M.Bravu SC Electrica 1 53 PT 5 Sud SC Electrica 1 54 PT 5 Vest SC Electrica PT 17 Vest SC Electrica 1 56 PT 15 Vest SC Electrica 1 57 CT Jianu (14 Democratiei) SC Electrica 1 58 PT 3 Vest SC Electrica 1 59 PT 2 M.Rosu SC Electrica 1 60 PT 8 M.Rosu SC Electrica 1 27

28 61 PT 4 M.Rosu SC Electrica PT 17 Centru SC Electrica 1 63 PT 11 Vest SC Electrica PT 2-23 August SC Electrica Camin golire Gh. Cantacuzino SC Electrica 1 66 CT Bucov SC Electrica 1 67 Camin golire PT 460 Republicii SC Electrica 1 68 Camin golire PT 557 Deltei SC Electrica Camin golire bl.13 SC Electrica Camin golire PT 55 SC Electrica PT 10 Vest SC Electrica PT 12 Vest SC Electrica 1 73 PT 1 C.Bucuresti SC Electrica PT 2 C.Bucuresti SC Electrica PT 7 Democratiei SC Electrica PT 16 Democratiei SC Electrica 1 77 PT 1 Vest SC Electrica 1 78 Golire camin termoficare Democratiei SC Electrica 1 79 PT 1-9 Mai SC Electrica 1 80 PT 3-9 Mai SC Electrica PT 9 Centru SC Electrica 1 82 PT 5 I.Vacarescu SC Electrica 1 83 PT 10 I.Vacarescu SC Electrica PT 6 I.Vacarescu SC Electrica 1 85 PT 7 I.Vacarescu SC Electrica PT 4 Vest SC Electrica PT 6-9 Mai SC Electrica PT 3 Sud SC Electrica PT Uzuc SC Electrica 1 90 PT 5 Republicii SC Electrica 1 91 PT 2 Centru SC Electrica PT 22 Vest SC Electrica 1 93 PT 13 Centru SC Electrica PT 6 Vest SC Electrica 1 95 PT 7 Vest SC Electrica PT 16 Vest SC Electrica 1 97 PT 3 M.Rosu SC Electrica PT 1 Centru SC Electrica Dispecerat Nord SC Electrica 1 28

29 100 PT 2 Nord SC Electrica PT 11 Centru SC Electrica PT Movila SC Electrica Sediu E M Ploiesti SC Electrica PT 7 Centru SC Electrica 1 ANEXA G Lista aparatelor de masura pentru receptia combustibililor intrati in centrala si determinarea consumului de combustibil Nr. crt Loc masura Denumire aparat masura Consumator Obs 1 Conducta intrare gaz metan contor debit gaz Cazan 5 determinare consum combustibil 2 Conducta intrare pacura contor debit pacura Cazan 5 determinare consum combustibil 3 Conducta intrare gaz metan contor debit gaz Cazan 6 determinare consum combustibil 4 Conducta intrare pacura contor debit pacura Cazan 6 determinare consum combustibil 5 Conducta intrare gaz metan contor debit gaz Cazan 7 determinare consum combustibil 6 Conducta intrare pacura contor debit pacura Cazan 7 determinare consum combustibil 7 Conducta intrare gaz metan contor debit gaz CAF 1 determinare consum combustibil 8 Conducta intrare pacura contor debit pacura CAF 1 determinare consum combustibil 9 Conducta intrare gaz metan contor debit gaz CAF 2 determinare consum combustibil 10 Conducta intrare pacura contor debit pacura CAF 2 determinare consum combustibil 11 Conducta intrare gaz metan contor debit gaz CAI 1+2 determinare consum combustibil 12 Conducta intrare pacura in centrala contor debit pacura determinare consum combustibil 13 Rezervor pacura 3+4 nivel pacura in rezervor determinare consum combustibil 14 Rezervor pacura 5 nivel pacura in rezervor determinare consum combustibil OBS. Receptia combustibililor intrati in centrala se face la furnizor. 29

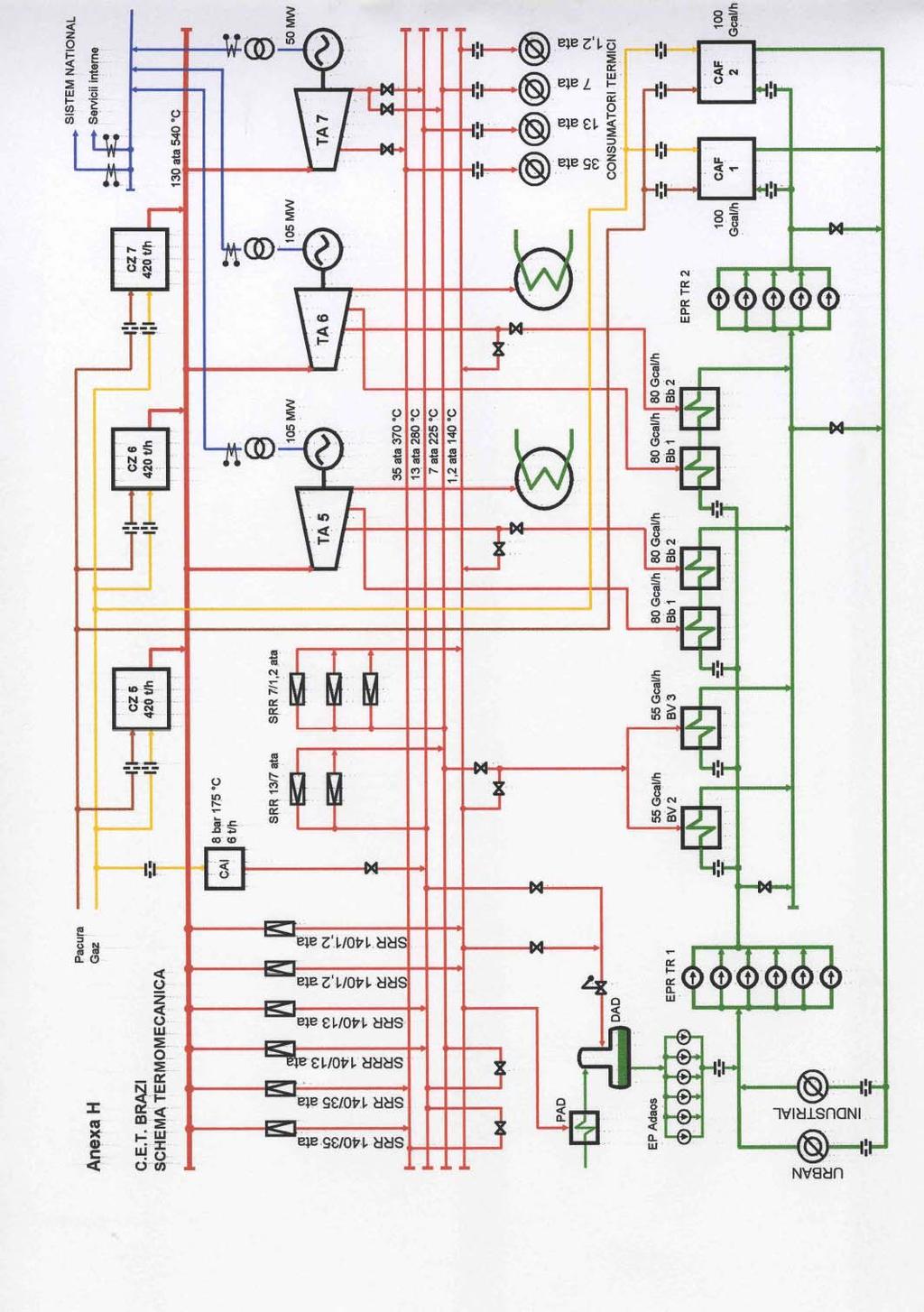

30 ANEXA H SCHEMA TERMOMECANICA 30

31 ANEXA H1 SCHEMA RETELEI DE TRANSPORT 31

32 ANEXA H2 SCHEMA DE CONDUCTE SI AUTOMATIZARI PT MODERNIZAT 32

33 LEGENDA Cod schema Denumire echipament TE Senzor de temperatura PE Senzor de presiune PI Manometru PCV Regulator presine diferentiala FM 001 debitmetru agent primar EM 001 Calculator energie termica Agent Primar TE Termorezistente 13 HE 2 A Schimbator cu placi pentru preparare ACC 13 HE 2 B Schimbator cu placi pentru preparare ACC RV Vana cu servomotor P8 Pompe ACC P9 Pompe ACC P5 Pompe recirculatie ACC P6 Pompe recirculatie ACC P7 Pompe recirculatie ACC VM002 Debitmetru apa rece FM 003 Debitmetru ACC EM 003 Calculator energie termica ACC TI Termometru DPI Manometru presiune diferentiala 13 HE 1 A Schimbator cu placi pentru preparare ACI 13 HE 1 B Schimbator cu placi pentru preparare ACI FM 002 Debitmetru ACI EM 002 Calculator energie termica ACI P1A Pompe circulatie retea secundara P1S Pompe circulatie retea secundara P2A Pompe circulatie retea secundara P2S Pompe circulatie retea secundara P3A Pompe circulatie retea secundara P3S Pompe circulatie retea secundara FS Senzor de curgere TE text Senzor temperatura exterioara WM 001 Contor adaos PSV Supapa de siguranta 13 EV 2 A/B Vas tampon deschis P4A Pompa de adaos P4S Pompa de adaos 13 EV 1 A/B/C Vas expansiune inchis LAH Senzor de nivel LSL Senzor de nivel AF Conducta apa fierbinte AT Conducta agent termic secundar ACM Conducta apa calda de consum LCV Electroventil adaos 33

34 ANEXA H3 SCHEMA DE CONDUCTE SI AUTOMATIZARI CT MODERNIZAT 34

35 LEGENDA Cod schema Denumire echipament TE Senzor de temperatura PE Senzor de presiune PI Manometru TE Termorezistente 10.01, Cazane Schimbator cu placi pentru preparare ACC Schimbator cu placi pentru preparare ACC 34.01,43.01 Vana cu servomotor Pompe ACC Pompe ACC Pompe recirculatie ACC Debitmetru apa rece Contor energie termica preparare ACC Contor adaos TI Termometru DPI Manometru presiune diferentiala Contor energie termica preparare ACI Pompe circulatie retea secundara TE Senzor temperatura exterioara , Supapa de siguranta Vas tampon deschis Pompa de adaos Vas expansiune inchis Senzor de nivel Senzor de nivel GN Gaze AT Conducta agent termic secundar ACC Conducta apa calda de consum 41.1 Statie de tratare apa adaos 35

36 ANEXA I SCHEMA TEHNOLOGICA INCLUSIV DE AUTOMATIZARI A INSTALATIEI DE TRATARE A APEI 36

37 Instalatia de tratare apa Automatizari: - nivele rez AB, ATD, APD, CR, sare - ph-metru colector ATD - conductometru collector ATD - colector evacuare AU - pornire-oprire pompe evacuare AU - anclansari automate a pompelor(atd, APD, AB) AAR - semnalizari optice si acustice a parametrilor : nivele rezervoare, declansari anclansari pompe etc. 37

38 ANEXA J SCHEMA ELECTRICA MONOFILARA 110 kv/10,5 kv/6 kv 38

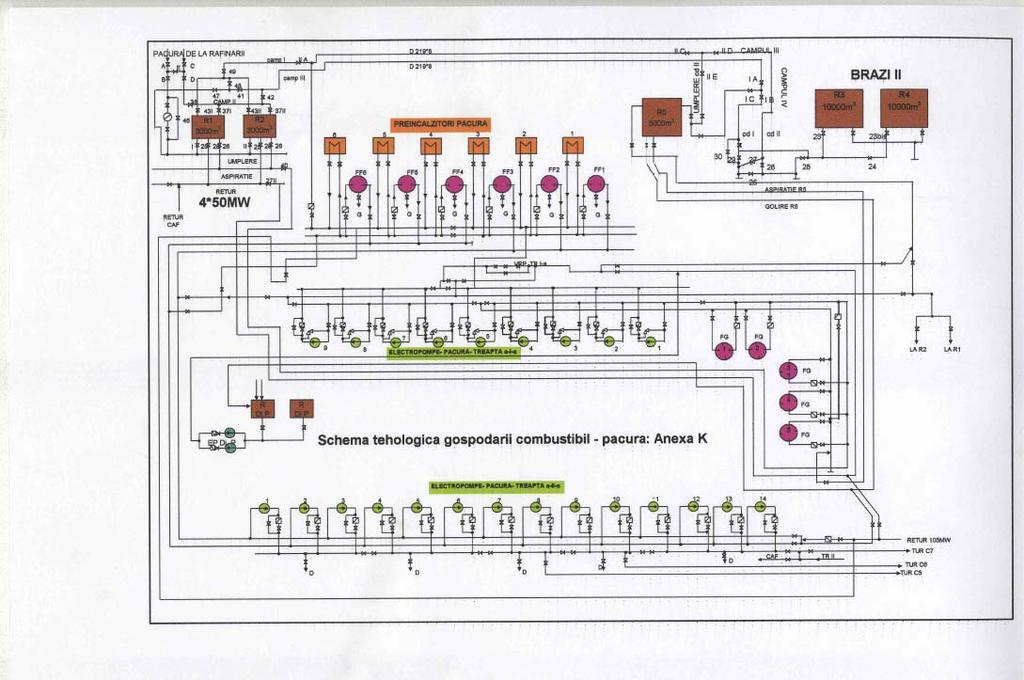

39 ANEXA K Schema tehnologica gospodarii combustibil pacura 39

40 Anexa L Parametrii cazane CARACTERISTICI FUNCTIONALE CAF- 100 gcal a. Debit de caldura kcal/h; b. Presiune de lucru kg/cm 2 ; c. Temperatura apei la iesire - in regim de varf C - in regim de baza 70 0 C - la iesire (maxim) C d. Debitul de apa nominal - in regim de varf 2140 t/h - in regim de baza 1240 t/h e. Debit de apa minima - in regim de varf 1700 t/h - in regim de baza 1000 t/h f. Consum de combustibil (la sarcina nominala) - gaze naturale aprox m 3 N/h - pacura aprox kg/h g. Randament (in functie de sarcina) % h. Cadere de presiune a apei: - in regim de varf 1,4 kgf/cm 2 - in regim de baza 2,9kgf/cm 2 CARACTERISTICI FUNCTIONALE Cazan nr t/h _Debitul de abur nominal -Presiunea de lucru in tambur -Presiune nominala abur viu -Temperatura aburului supraincalzit -Temperatura apei de alimentare -420t/h; -155 kg/cm2; -140 kg/cm2; -540 C; -230 C: CARACTERISTICI FUNCTIONALE Cazan nr t/h _Debitul de abur nominal -Presiunea de lucru in tambur -Presiune abur viu -Temperatura aburului supraincalzit -Temperatura apei de alimentare -420t/h; -155 kg/cm2; -140 kg/cm2; -540 C; -230 C: CARACTERISTICI FUNCTIONALE Cazan nr t/h _Debitul de abur nominal -Presiunea de lucru in tambur -Presiune abur viu -Temperatura aburului supraincalzit -Temperatura apei de alimentare -420t/h; -155 kg/cm2; -140 kg/cm2; -540 C; -230 C: CAI 1 AC debit nominal: 6 t/h 2.presiune nominala :8 bari 3.consum gaz metan : nmc/h 4.temperatura abur : temperatura de saturatie CAI 2 AC debit nominal : 6 t/h 2.presiune nominala : 12 bari 3.consum gaz metan : nmc/h 4.temperatura abur : temperatura de saturatie 40

41 ANEXA M DIAGRAMA REGLAJ APA FIERBINTE LA ORAS 140 Diagrama reglaj apa fierbinte la oras Anexa M t tur t retur t. tur, tretur text Temp ext t tur t retur

42 DIAGRAMA REGLAJ AGENT SECUNDAR Text [ºC] T tur agent primar [ºC] T tur secundar [ºC] DIAGRAMA REGLAJ Temperatura tur secundar Temperatura tur primar Temperatura exterioara

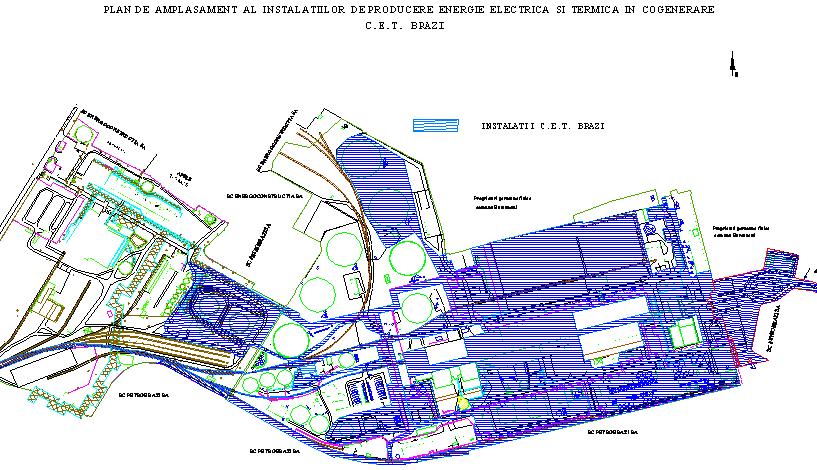

43 ANEXA N PLAN DE AMPLASARE A INSTALATIILOR IN C.E.T. BRAZI 43
