9.4. VODOMERI NAVOJNI VODOMERI

Transcript

1 .4. VODOMERI.4.1. NAVOJNI VODOMERI STANOVANJSKI CD ONE HIŠNI CD SD PLUS Enonatočni vodomer s potopljeno ali suho (TRP) številčnico, CD SD PLUS ima suho številčnico z magnetno sklopko. Možna izvedba CD SD PLUS/EVO, ki omogoča daljinsko odčitavanje. Uporabljajo se za merjenje porabe hladne (do 30 C) ali vroče (do 0 C) vode. Večnatočni vodomer s potopljeno, suho (TRP) številčnico. Uporabljajo se za merjenje porabe hladne (do 30 C) ali vroče (do 0 C) vode. Vodomeri so preizkušeni v skladu z MID standardom. Uporabljajo se lahko do PN 16. Po naročilu je TRP izvedba vodomera lahko predpripravljena za priklop REED stikala ali radijskega modula. Vodomeri so preizkušeni v skladu z MID standardom. Uporabljajo se lahko do PN 16. Telo vodomera je narejeno iz medenine. G 1/2''* ¾''* 1'' Q1 l/h Q2 l/h ,8 Q3 m3/h 2,5 4,0 6,3 Q4 m3/h 3,13 5,0 7, Min. odčitek l/h 0,5 0,5 0,5 Teža kg 0,75 0,2 1,25 L mm H mm h mm 25,5 25,5 25,5 F mm B mm 82,4 82,4 82,4 *Tudi CD SD PLUS Materiali glavnih delov Telo vodomera je narejeno iz medenine, ter znotraj in zunaj premazano z epoksi barvo debeline 60/70 μm. Steklo je debeline 6 mm. G 1/2'' ¾'' 1'' 5/4'' 6/4'' 2'' Q1 l/h Q2 l/h , Q3 m3/h 2,5 4,0 6,3 10,0 16,0 25,0 Q4 m3/h 3,13 5,0 7, 12,5 20,0 31,0 Min. odčitek l/h Teža kg 1,45 1,61 2,30 2,40 4,50,50 L mm I mm H mm h mm 36,5 36,5 43,0 43,0 64,5 77,0 B mm 7,5 7,5 7,5 7,

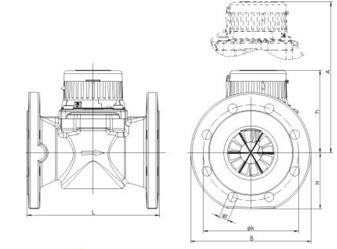

2 .4.2. PRIROBNIČNI VODOMERI PRIROBNIČNI VODOMERI - NAVADNI WP Woltman turbinski vodomer s suho številčnico, zamenljivim mehanizmom in magnetnim prenosom vrtljajev. Os turbine je vzporedna z osjo cevovoda. Vgradnja vodomera je mogoča v horizontalni, vertikalni in poševni legi. Uporabljajo se za merjenje porabe hladne (do 30 C) ali vroče (do 0 C) vode. Vodomeri so preizkušeni v skladu z MID standardom. Uporabljajo se lahko do PN 16 do DN 200 in PN 10 od DN 250 do DN 500. PN 25/40 po naročilu. WP vodomeri so predpripravljeni za priklop REED in OPTO stikala, WMAP vodomeri so predpripravljeni za priklop 2 REED stikal. Telo vodomera je narejeno iz litine in je premazano z epoksi barvo debeline 150 μm. Številčnica je v vakuumu, kar preprečuje nabiranje kondenza. Pri WP se številčnica lahko obrača za 360. WMAP DN Q 3 m 3 /h Začetni pretok l/h Nazivni tlak bar 10/16 10/16 10/16 10/16 10/16 10/16 10/16 Teža kg 10 11,2 15,2 17,2 22,4 2,0 42,6 Q 1 l/h Q 2 l/h Q 4 m 3 /h 31, , L mm H mm h mm B mm

3 PRIROBNIČNI VODOMERI - KOMBINIRANI Kombiniran Woltman turbinski vodomer s suho številčnico in z zamenljivim mehanizmom. Os turbine glavnega vodomera je vzporedna z osjo cevovoda. Sekundarni vodomer je večnatočni tip. Z krmiljenjem med glavnim in pomožnim vodomerom poskrbi posebni preklopni ventil. Vgradnja vodomera je mogoča v horizontalni, vertikalni in poševni legi. Vgrajuje se na mesta, kjer se potrebuje velik razpon porabe vode (šole, bolnišnice ). Uporabljajo se za merjenje porabe hladne vode (do 30 C). Vodomeri so preizkušeni v skladu z EEC. Uporabljajo se lahko do PN 16. Po naročilu je vodomer lahko predpripravljen za priključitev REED stikala ali radijskega modula. Telo vodomera je narejen iz litine in je epoksi barvano debeline 150 μm. Številčnica je v vakuumu, kar preprečuje nabiranje kondenza. Številčnica se lahko obrača za 360. DN 50x20 65x20 80x20 100x20 Qmin m3/h 0,02 0,02 0,02 0,02 Qt m3/h 0,0375 0,0375 0,0375 0,0375 Qn m3/h Qn (obvod) m3/h 2,5 2,5 2,5 2,5 Qmax m3/h Min. odčitek L 0,5 0,5 0,5 0,5 Teža kg 17,4 25,5 25,5 2 L mm A mm H mm h mm H1 mm B mm Q1 - najmanjši pretok, Qmin (m 3/h) je spodnja meja področja pretokov, pri kateri mora vodomer še delovati brez prekoračitve največjega dopustnega pogreška; Q2 - mejni pretok, Qt (m 3/h) je vrednost pretoka, ki celotno področje pretokov deli v spodnji in zgornji del področja z različnima največjima dopustnima pogreškoma; Q3 - nazivni pretok, Qn (m 3/h) je konstrukcijsko dopustna trajna obremenitev vodomera, pri kateri mora vodomer delovati brez prekoračitve največjega dopustnega pogreška; Q4 - največji pretok, Qmax (m 3/h) je zgornja meja področja pretokov, pri kateri vodomer za krajše obdobje še lahko deluje brez prekoračitve največjega dopustnega pogreška, brez poškodb ter brez prekoračitve največjega dopustnega padca tlaka. 133

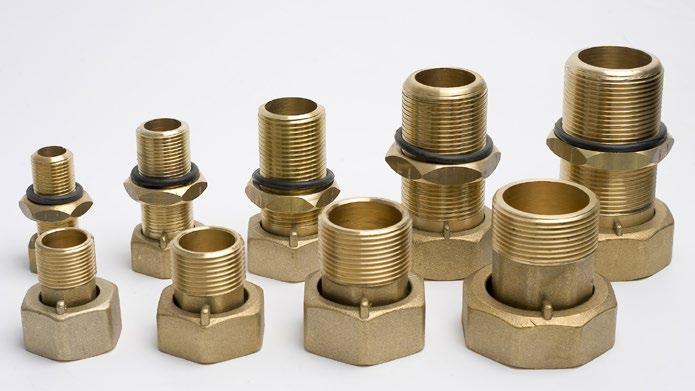

4 .5. VODOMERNE SPOJKE Vodomerne spojke se uporabljajo za priključitev vodomerov na cevovodno omrežje. Narejene so iz kovane medenine ter imajo priloženo tesnilo iz gume. Dimenzija Dolžina 1/2'' 40 ¾'' 50 1'' 50 5/4'' 5 6/4'' 70,5 2'' 72 1/2'' dolga 60 ¾'' dolga 72 1'' dolga 80 5/4'' dolga 6 6/4'' dolga

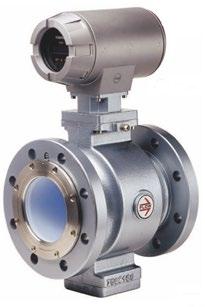

5 .6. INDUKTIVNI MERILCI PRETOKA Z induktivnim merilcem pretoka lahko merimo vse prevodne tekočine ne glede na gostoto ali viskoznost, celo take, ki vsebujejo trde delce. Uporabni niso edino za demineralizirano vodo, nafto ali mineralna olja, ker ne prevajajo električnega toka. Točnost meritev je odvisna od nastavitve merilnega območja in je od 0,2% do 0,6%. Omenjeno točnost dosegamo tudi v najneugodnejših pogojih obratovanja, neodvisno od vplivov okolice, kot so temperatura, gostota, viskoznost itd. V idealnih pogojih je dosežena točnost pod 0,1%. Slika je simbolična Detektor deluje na principu Faradayevega zakona o elektromagnetni indukciji. Magnetno polje je postavljeno v ravnini, ki je pravokotna glede na premikanje prevodne tekočine v izolirani cevi. Inducirana električna napetost je proporcionalna s povprečno hitrostjo tekočine. Inducirani tok teče pravokotno na tekočino in gre preko elektrod (edinih dveh prevodnih točk, ki sta v stiku s tekočino). Tok gre potem na pretvornik. Pred induktivnim merilcem pretoka je zahtevana določena dolžina ravnega dela cevi v smeri pretoka. Merilec je možno vgraditi v vodoravnem, navpičnem in poševnem položaju. Materiali glavnih delov detektorja Telo je narejeno iz nodularne litine, premazano s posebno kislinsko in epoksi prevleko. Cev za tekočino iz nerjavečega jekla AISI304. Notranja obloga je iz teflona (PTFE) od 15 do 50 mm oziroma iz kloroprenske gume od 80 do 400 mm. Pretvornik lahko operira v štirih različnih vrednostnih skalah, ki se nanašajo na določeno območje. V tem primeru pretvornik avtomatsko izbere polje, katero je najprimernejše in digitalno prikaže v katerem območju deluje. 135
