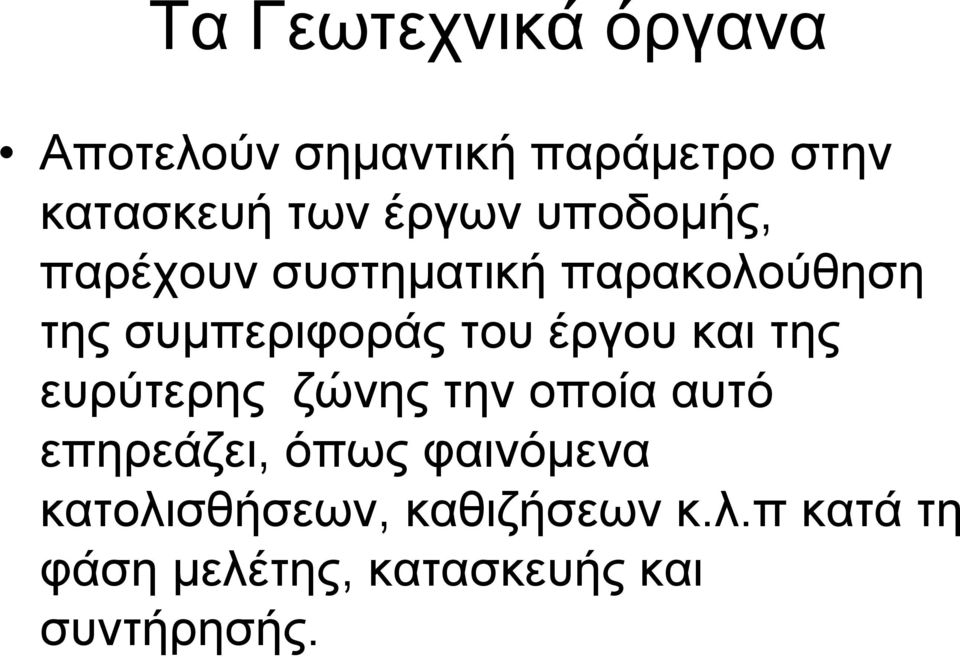

3 Τα Γεωτεχνικά όργανα Αποτελούν σημαντική παράμετρο στην κατασκευή των έργων υποδομής, παρέχουν συστηματική παρακολούθηση της συμπεριφοράς του έργου και της ευρύτερης ζώνης την οποία αυτό επηρεάζει, όπως φαινόμενα κατολισθήσεων, καθιζήσεων κ.λ.π κατά τη φάση μελέτης, κατασκευής και συντήρησής. ής

έργου και της ευρύτερης ζώνης την οποία αυτό επηρεάζει, όπως φαινόμενα

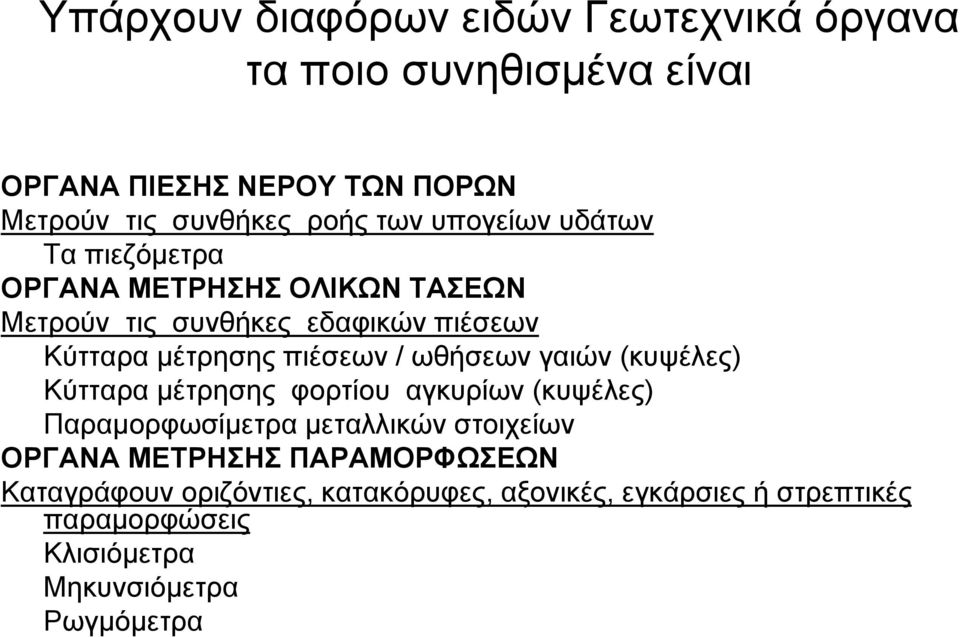

4 Υπάρχουν διαφόρων ειδών Γεωτεχνικά όργανα τα ποιο συνηθισμένα είναι ΟΡΓΑΝΑ ΠΙΕΣΗΣ ΝΕΡΟΥ ΤΩΝ ΠΟΡΩΝ Μετρούν τις συνθήκες ροής των υπογείων υδάτων Τα πιεζόμετρα ΟΡΓΑΝΑ ΜΕΤΡΗΣΗΣ ΟΛΙΚΩΝ ΤΑΣΕΩΝ Μετρούν τις συνθήκες εδαφικών πιέσεων Κύτταρα μέτρησης πιέσεων / ωθήσεων γαιών (κυψέλες) Κύτταρα μέτρησης φορτίου αγκυρίων (κυψέλες) Παραμορφωσίμετρα μεταλλικών στοιχείων ΟΡΓΑΝΑ ΜΕΤΡΗΣΗΣ ΠΑΡΑΜΟΡΦΩΣΕΩΝ Καταγράφουν οριζόντιες, κατακόρυφες, αξονικές, εγκάρσιες ή στρεπτικές παραμορφώσεις Κλισιόμετρα Μηκυνσιόμετρα Ρωγμόμετρα

ωθήσεων γαιών (κυψέλες) Κύτταρα μέτρησης φορτίου αγκυρίων (κυψέλες) Παραμορφωσίμετρα μεταλλικών στοιχείων ΟΡΓΑΝΑ ΜΕΤΡΗΣΗΣ

5 Σε κάθε περιοχή παρακολούθησης συναξιολογούνται και συσχετίζονται τα αποτελέσματα από τα δεδομένα των μετρήσεων όλων των οργάνων Πιεζομετρικά, Γεωδαιτικά, Βροχομετρικά κλπ. Τα συμπεράσματα αξιολόγησης των μετρήσεων λαμβάνονται υπόψη στο γεωτεχνικό σχεδιασμό της περιοχής

Πιεζομετρικά, Γεωδαιτικά, Βροχομετρικά κλπ.

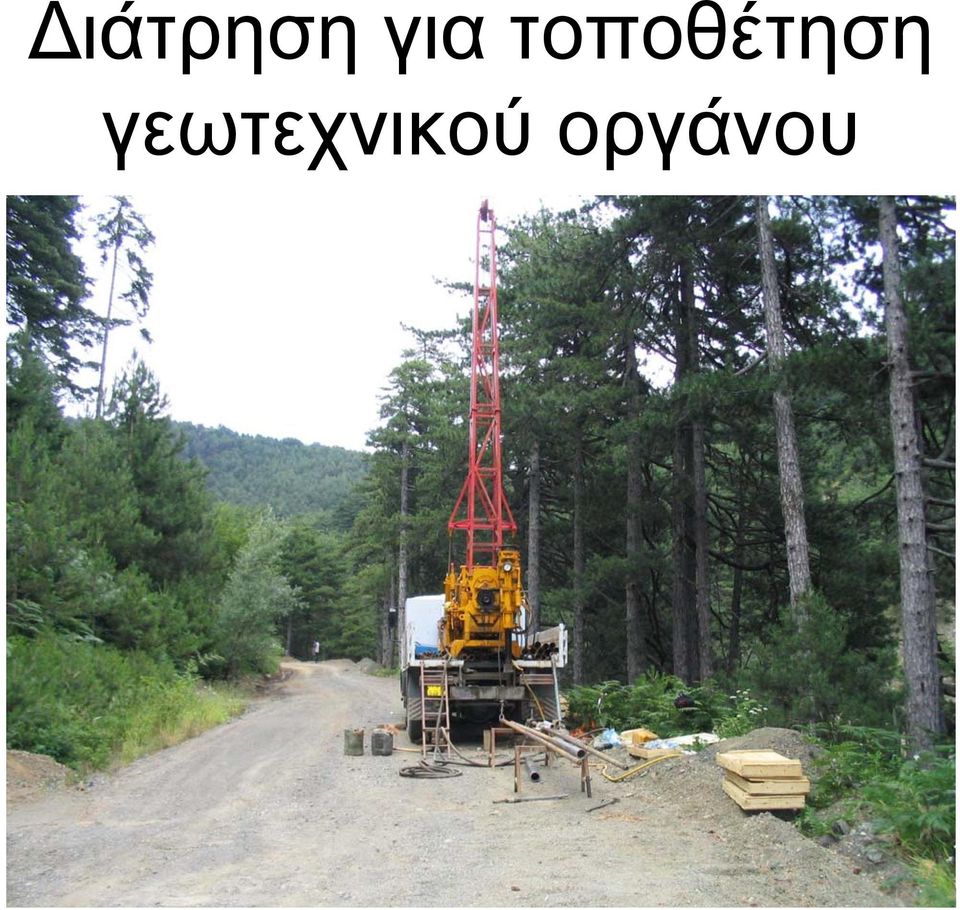

6 Διάτρηση για τοποθέτηση γεωτεχνικού οργάνου

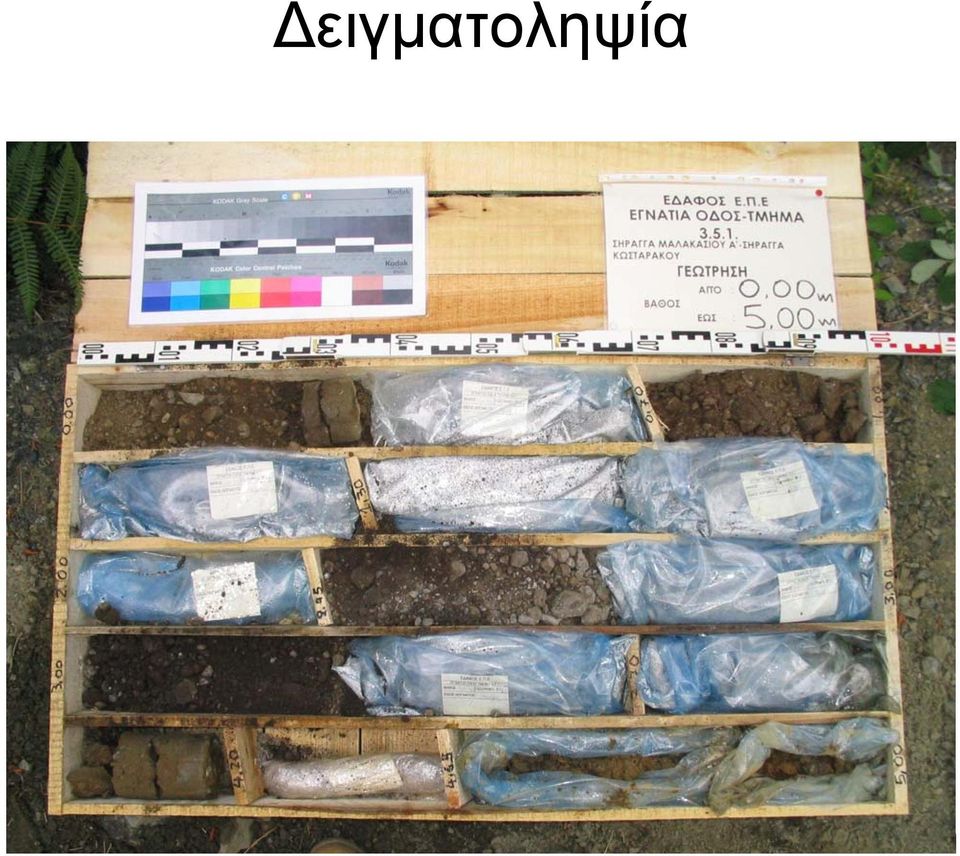

7 Δειγματοληψία

8 Δειγματοληψία

9 Μητρώο γεώτρησης

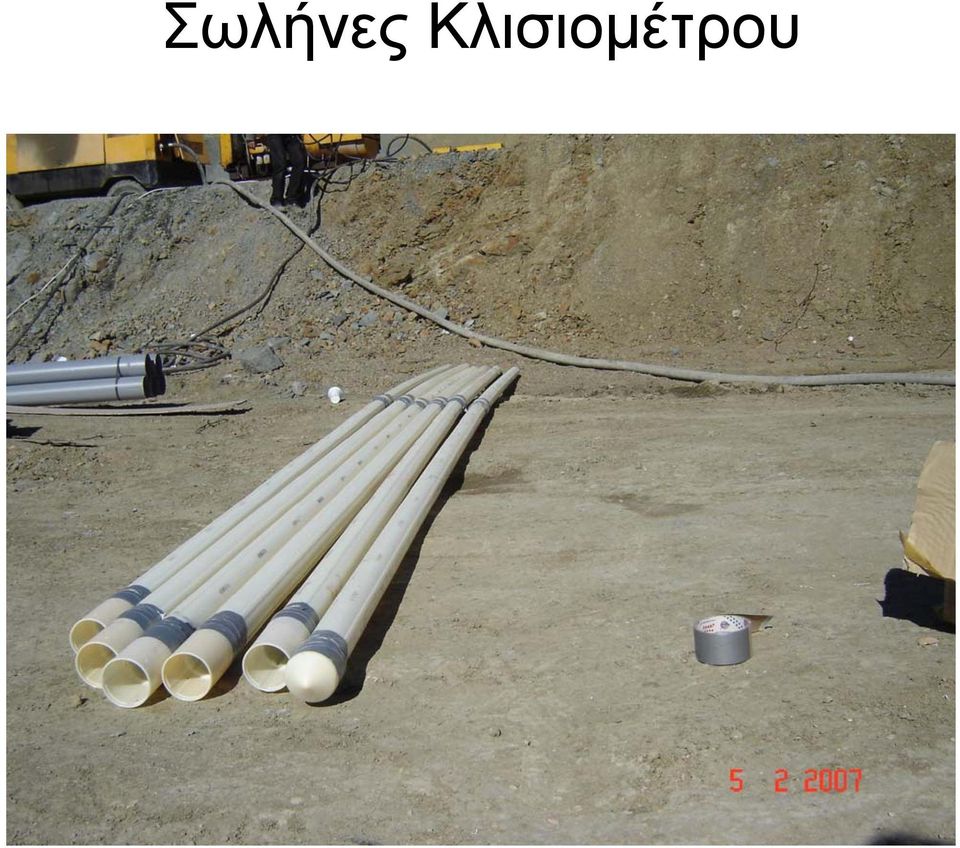

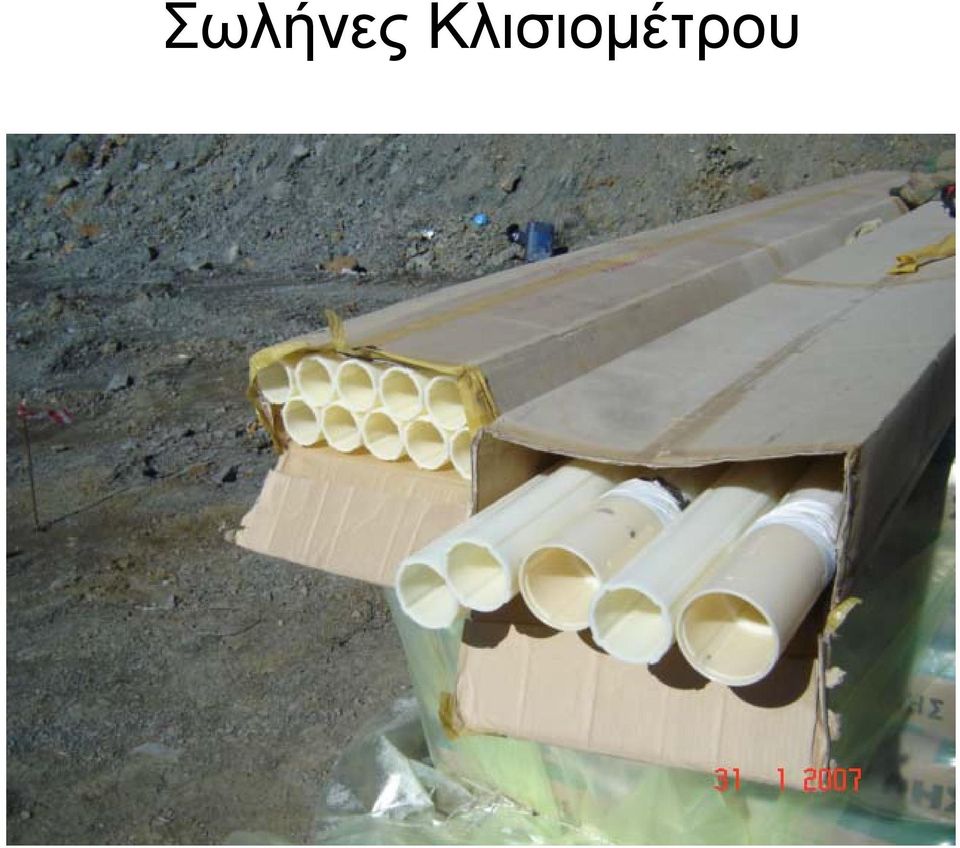

10 Σωλήνες Κλισιομέτρου

11 Σωλήνες Κλισιομέτρου

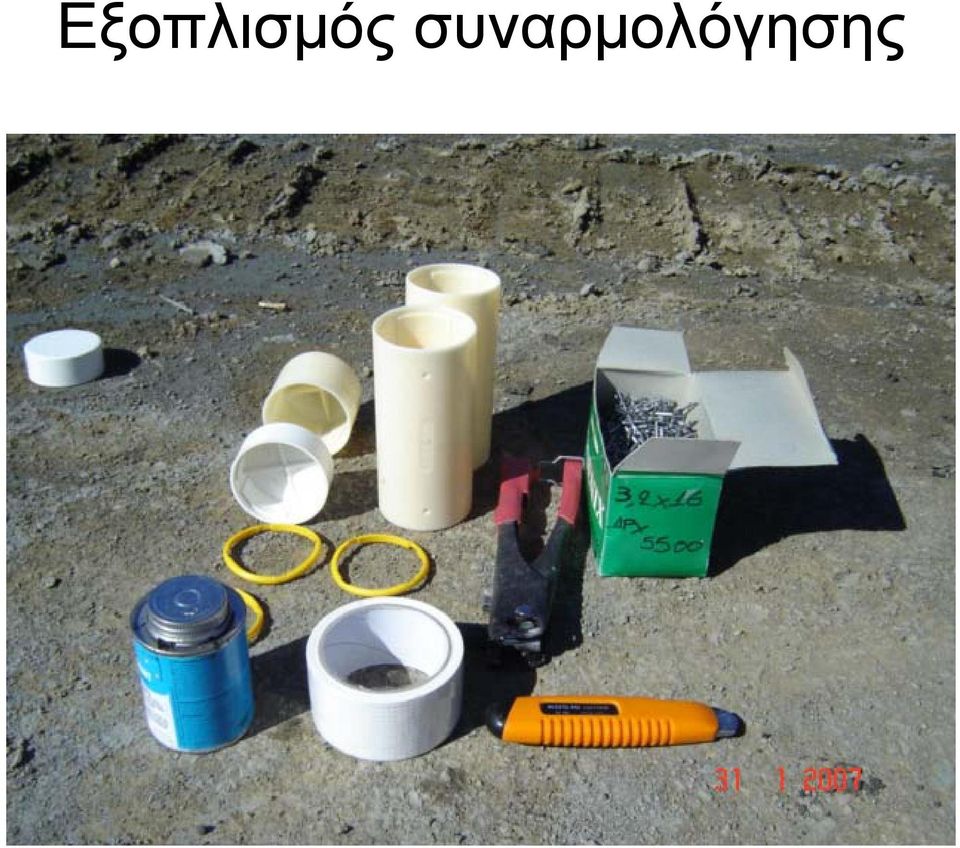

12 Εξοπλισμός συναρμολόγησης

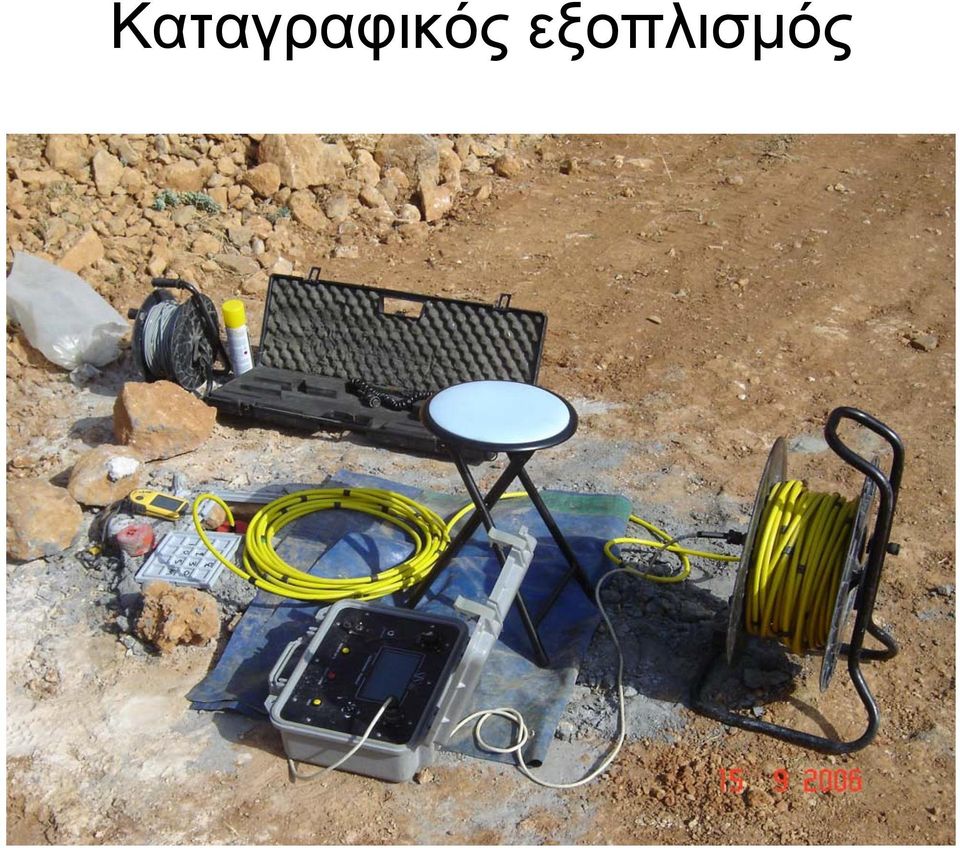

13 Καταγραφικός εξοπλισμός

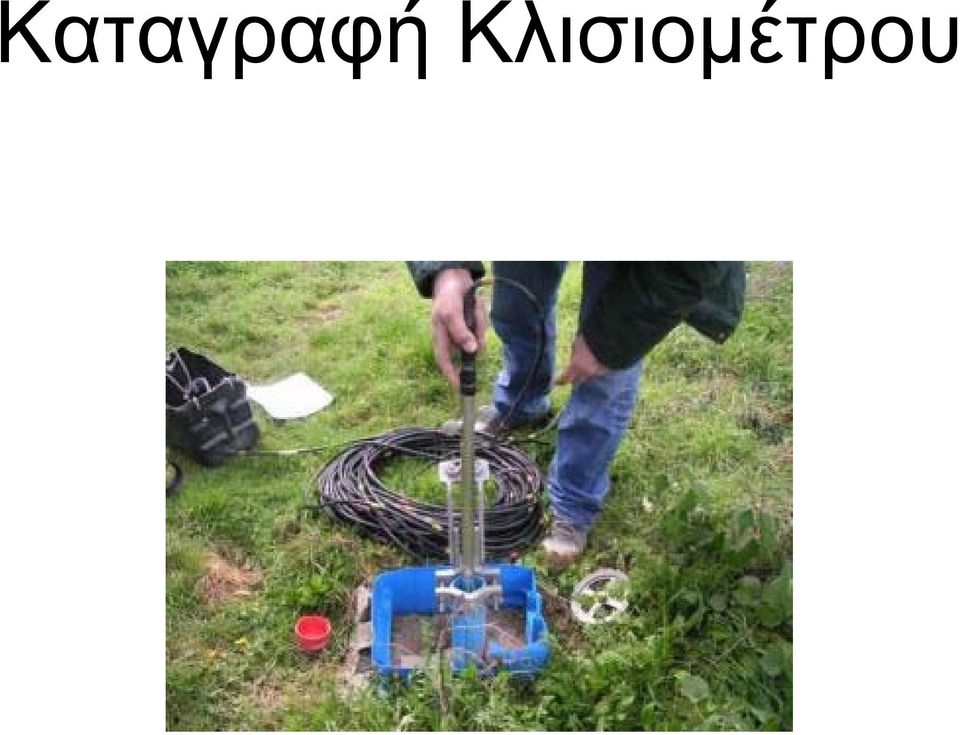

14 Καταγραφή Κλισιομέτρου

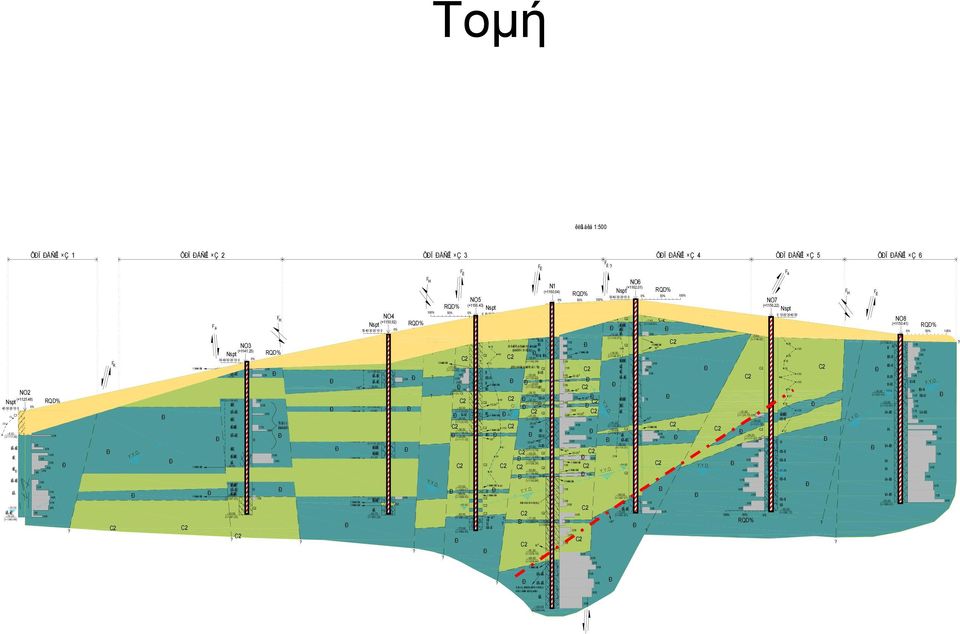

15 ~30o Τομή êëßì áêá 1:500 ÕÏ ÅÑÉÏ Ç 1 ÕÏ ÅÑÉÏ Ç 2 ÕÏ ÅÑÉÏ Ç 3 ÕÏ ÅÑÉÏ Ç 4 ÕÏ ÅÑÉÏ Ç 5 ÕÏ ÅÑÉÏ Ç 6 F Ê F Ê F Ê F á NO2 Nspt RQD% ( ) % 50% 100% C1 ÉÂ- É ÉÉ ÉÉ ÉÂ- É ÉÂ ÉÂ- É F K C.Co F á NO3 ( ) Nspt F H RQD% % 50% 100% ÉÂ-ÉÉ ÉÉ-ÉÉ ÉÉÉ ÉÂ-ÉÉ ÉÉÉ ÉÉ-ÉÉ ÉÂ-ÉÉ ÉÉÉ ÉÉ-ÉÉ ÉÂ ÉÉ-ÉÉ ÉÂ-ÉÉ ÉÉ-ÉÉ C1 Ýí ôï í ï ò êåñì áôéóì üò êáéáð ï óüèñù óç C.Co NO4 ( ) Nspt E2 ~ 20 o Ýí ôï í ï ò êáôáêåñì áôéóì üò êáéáðï óüèñù óç ÉÂ-ÉÉ ÉÂ-ÉÉ É-ÉÉÉ É-ÉÉÉ É-ÉÉÉ ÉÂ 0% C1 E2 F H 100% RQD% 50% 100% C.Co RQD% 50% II-III NO5 ( ) Nspt 0% C1 C.Co C1 II-III ôï ð éêýò áñãéëï ð ï éþóåéò IB (ëáôõðïðïßçóç) III III & IB (õð ï ëëåéì áôéêýò äïìýò) II II-III IB-II II IB IB III IB-II o IB 45 o IB o >80 IB IB IB-II 50 o o II II-IB IB II-III II 20 III o II IB-II êëéì áêù ôþ èñáýóç 10 o N1 ( ) 0% RQD% 50% 100% C.Co o 45 o o o 10 o o ( ) Nspt % ÉÉ-ÉÉ ÉÉÉ ÉÂ C1 ÉÉ-ÉÉ ÉÂ ÉÉ ÉÂ-ÉÉ ÉÉ-ÉÉ ÉÉÉ ÉÂ ÉÂ ÉÂ-ÉÉ ÉÉÉ ÉÂ-ÉÉ NO6 10 o RQD% 50% 100% 10 o NO7 ( ) Nspt C.Co C1 ÉÉ- ÉÉ IB-II II IB-II IB-II IB-II IB-II IB 100% 50% 0% RQD% C.Co F H F Ê II C1 NO8 ( ) B IB-II IB-II II-III II-III IA-IB IA IA-IB IA IA IA-IB IA-IB 0% II-III IB-II RQD% 50% 100% IB-II IA-IB ÉÁ-ÉÂ ÉÁ-ÉÂ ðôþóç äéáôñçôéêþò óôþëçò êåí ü äåéãì áôï ëçøßáò ÉÂ

92) Nspt 50 40 30 20 10 0 E2 ~ 20 o Ýí ôï í ï ò êáôáêåñì áôéóì üò êáéáðï óüèñù óç ÉÂ-ÉÉ ÉÂ-ÉÉ É-ÉÉÉ É-ÉÉÉ É-ÉÉÉ ÉÂ 0% C1 E2 F H 100% RQD% 50% 100% C.Co RQD% 50% II-III NO5 (+1156.

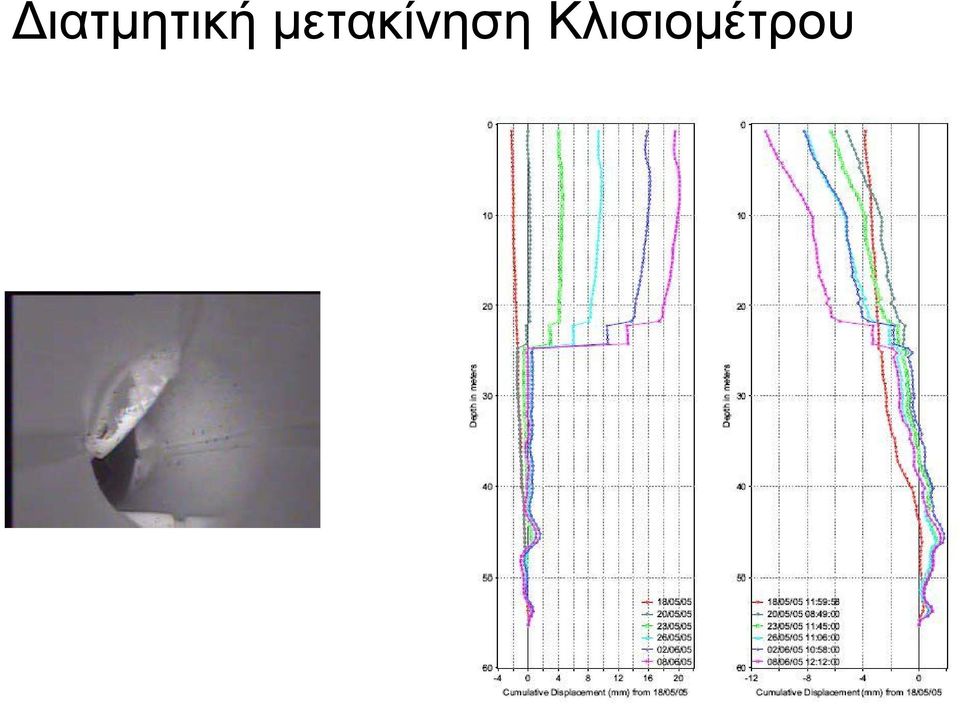

16 Διατμητική μετακίνηση Κλισιομέτρου

17 Αθροιστική μετακίνηση σε Κλισιόμετρο και εξέλιξη με τον χρόνο

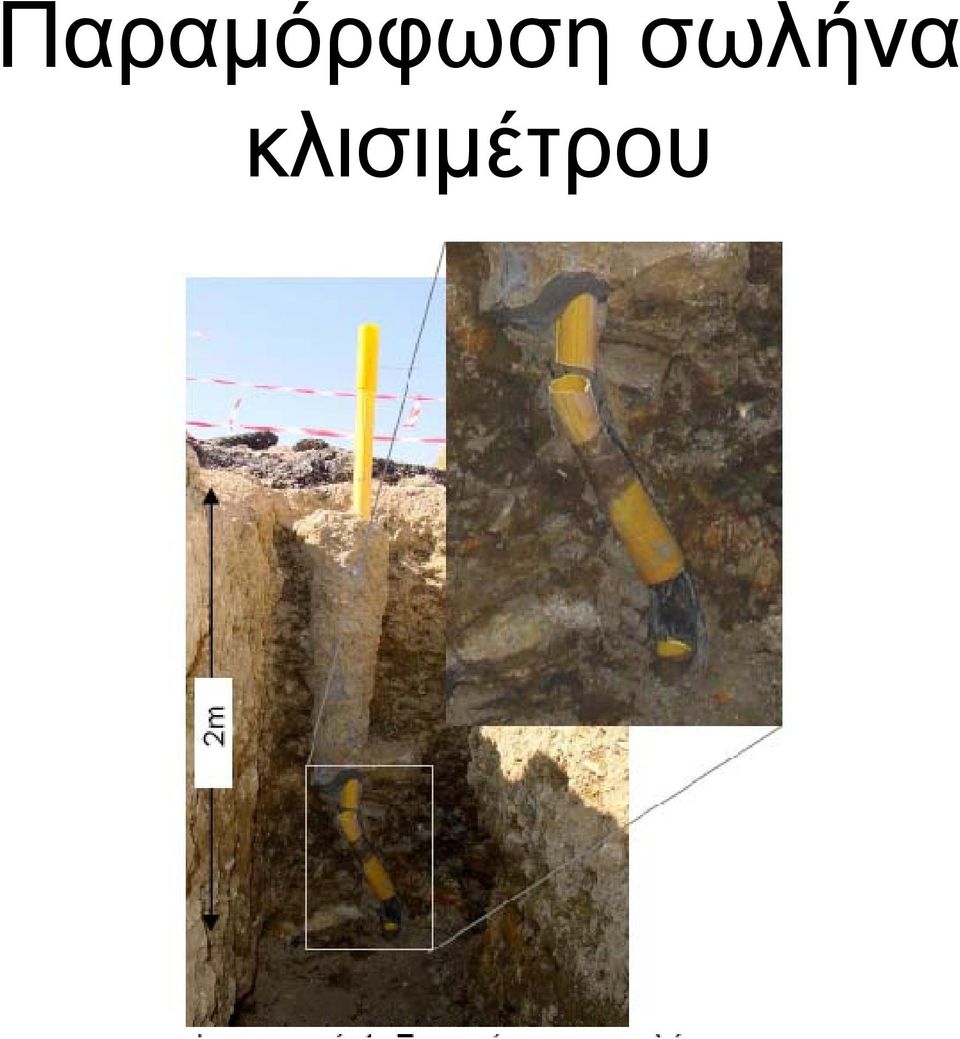

18 Παραμόρφωση σωλήνα κλισιμέτρου

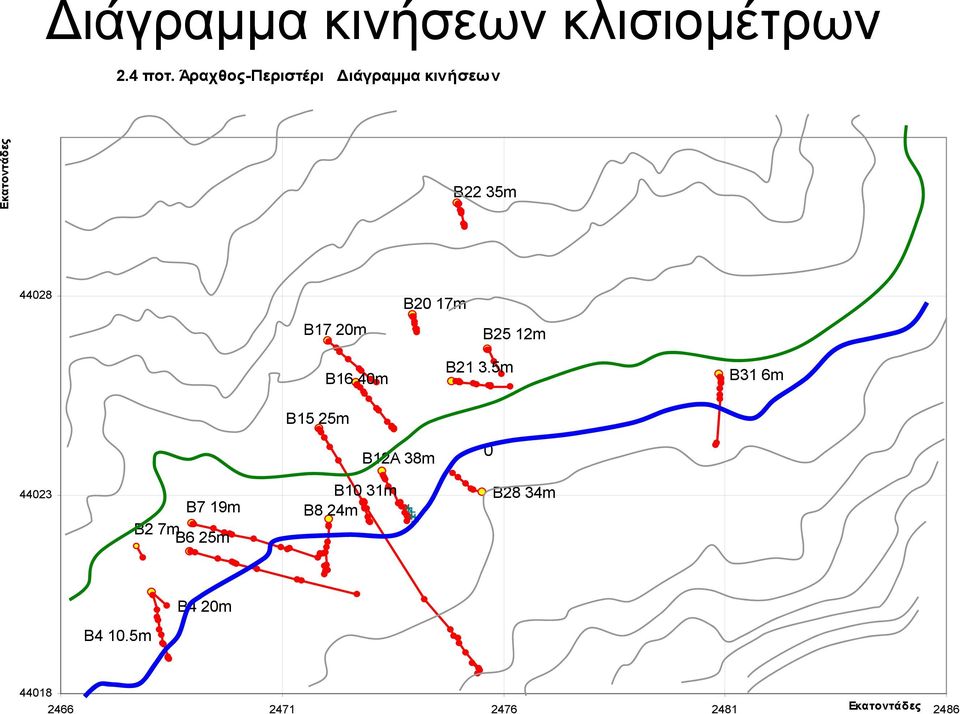

19 Διάγραμμα κινήσεων κλισιομέτρων 2.4 ποτ. Άραχθος-Περιστέρι Διάγραμμα κινήσεων Εκατοντάδες B22 35m B20 17m B17 20m B25 12m B16 40m B15 25m B12A 38m Β21 3.5m 0 B31 6m B7 19m B2 7m B6 25m B10 31m B8 24m B28 34m B4 20m B4 10.5m Εκατοντάδες 2486

17m B17 20m B25 12m B16 40m B15 25m B12A 38m Β21 3.

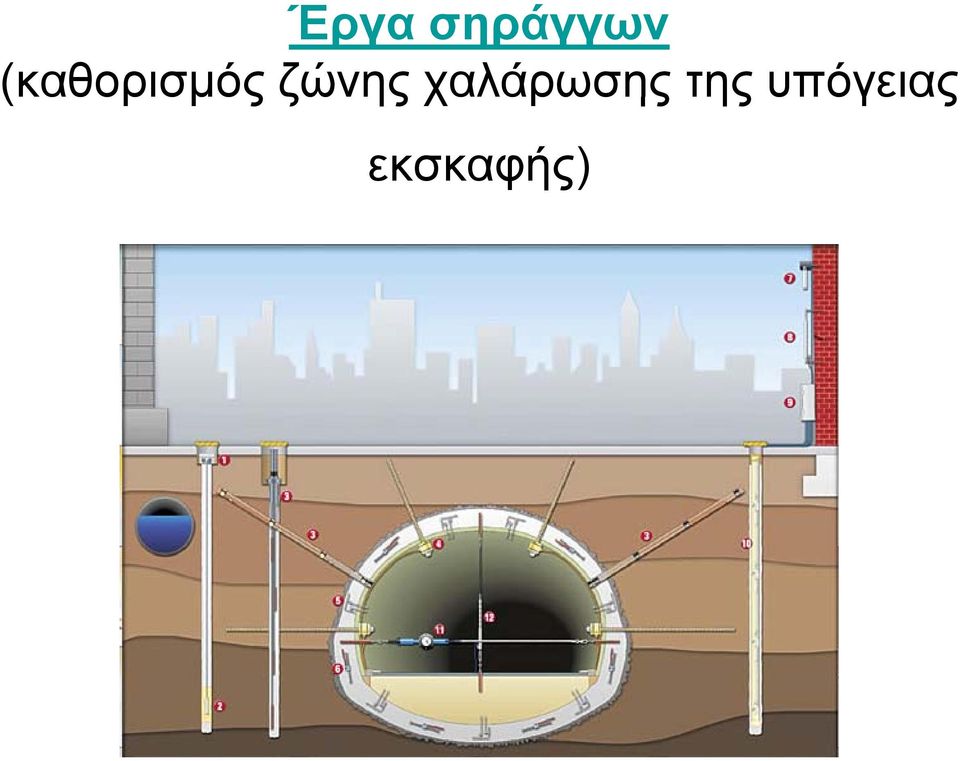

20 Έργα σηράγγων (καθορισμός ζώνης χαλάρωσης της υπόγειας όγεας εκσκαφής)

21 Κατασκευή φραγμάτων (καταγραφή συνθηκών ροής υπογείων υδάτων, ρυθμού και μεγέθους των καθιζήσεων, πιθανής ολίσθησης)

22 Τοποθέτηση γεωτεχνικών οργάνων σε Φράγμα

23 Εκσκαφές ορυγμάτων (καταγραφές βάθους και ρυθμού πιθανής ολίσθησης, ενεργητικών τάσεων - ωθήσεων γαιών)

24 Καταγραφικός εξοπλισμός

25 έντεχνη τοποθέτηση

26 Σε Μελετητικά γραφεία κατά τη διάρκεια των σταδίων προμελέτης και μελέτης ενός έργου τοποθετεί, καταγράφει και να υποβάλλει αποτελέσματα μετρήσεων γεωτεχνικών οργάνων με σκοπό τη ρεαλιστικότερη διαστασιολόγηση - προσομοίωση του γεωτεχνικού περιβάλλοντος μέσα σοο στο οποίο οίο πρόκειται να ενσωματωθεί το τεχνικό έργο και των προβλημάτων που μπορεί να προκύψουν. Σε Κατασκευαστικές εταιρείες, κατά τη διάρκεια κατασκευής ενός έργου σχεδιάζει οικονομοτεχνικά το απαιτούμενο λειτουργικό σύστημα γεωτεχνικής παρακολούθησης βάσει των συμβατικών προδιαγραφών του έργου και των απαιτήσεων της μελέτης, καταγράφει στις προδιαγραφόμενες συχνότητες και αξιολογεί τα αποτελέσματα με σκοπό την έγκαιρη διάγνωση, και την αποφυγή πιθανών αστοχιών. Σε Δημόσιες ή μη Υπηρεσίες οι οποίες έχουν αναλάβει τη συντήρηση και ημ ς ή μη ηρ ς ς χ β η ήρη η λειτουργία έργων, έχει τη δυνατότητα να καταγράφει να παρουσιάζει και να αξιολογεί τα αποτελέσματα των γεωτεχνικών οργάνων που παραμένουν στη φάση λειτουργίας.

27 Μηνιαία βροχόπτωση και πιεζομετρική στάθμη (αριστερά) Αθροιστική βροχόπτωση και εδαφική μετακίνηση (δεξιά)

28 Τομή
