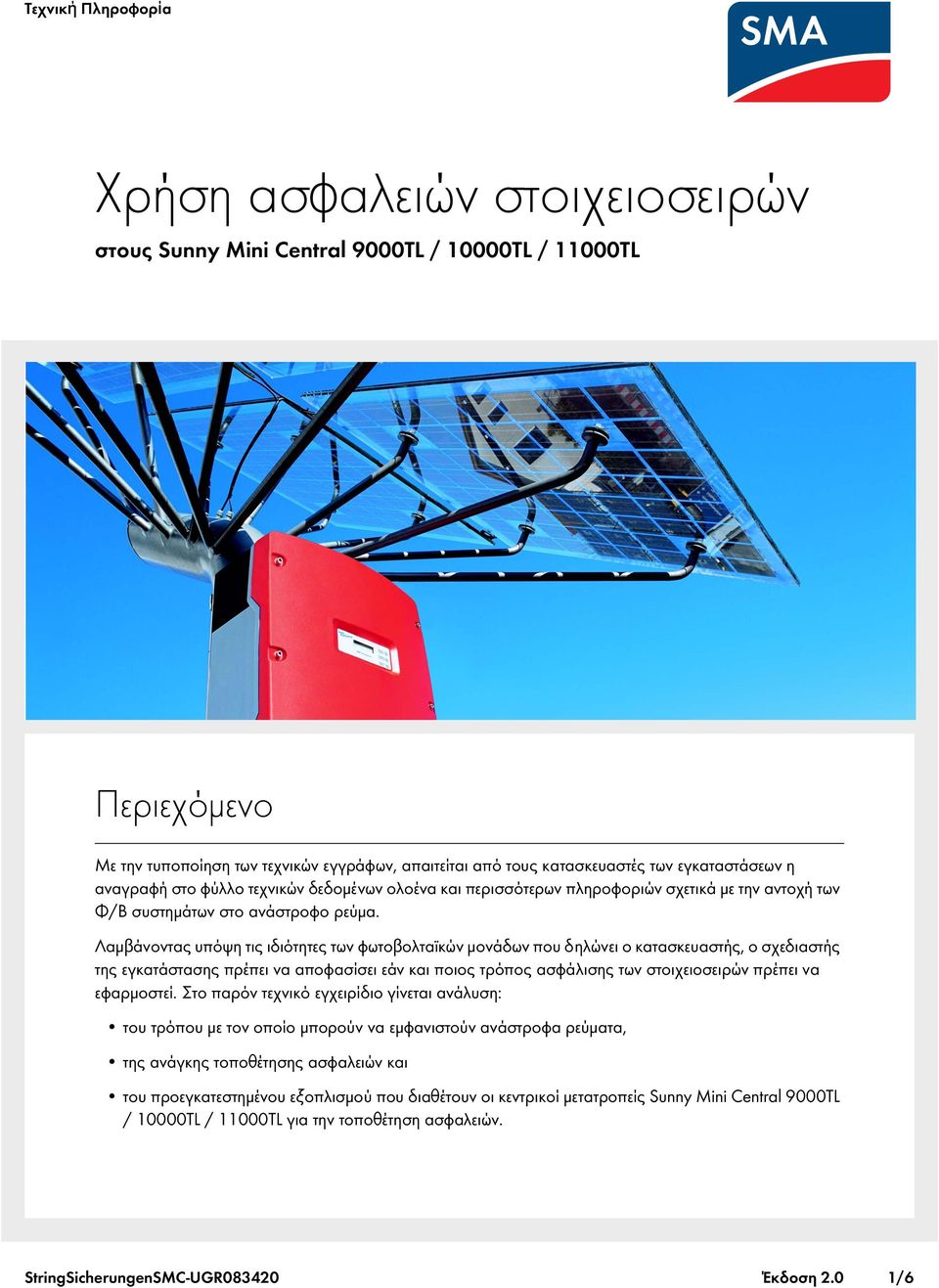

1 Χρήση ασφαλειών στοιχειοσειρών στους Sunny Mini Central 9000TL / 10000TL / 11000TL Περιεχόμενο Με την τυποποίηση των τεχνικών εγγράφων, απαιτείται από τους κατασκευαστές των εγκαταστάσεων η αναγραφή στο φύλλο τεχνικών δεδομένων ολοένα και περισσότερων πληροφοριών σχετικά με την αντοχή των Φ/Β συστημάτων στο ανάστροφο ρεύμα. Λαμβάνοντας υπόψη τις ιδιότητες των φωτοβολταϊκών μονάδων που δηλώνει ο κατασκευαστής, ο σχεδιαστής της εγκατάστασης πρέπει να αποφασίσει εάν και ποιος τρόπος ασφάλισης των στοιχειοσειρών πρέπει να εφαρμοστεί. Στο παρόν τεχνικό εγχειρίδιο γίνεται ανάλυση: του τρόπου με τον οποίο μπορούν να εμφανιστούν ανάστροφα ρεύματα, της ανάγκης τοποθέτησης ασφαλειών και του προεγκατεστημένου εξοπλισμού που διαθέτουν οι κεντρικοί μετατροπείς Sunny Mini Central 9000TL / 10000TL / 11000TL για την τοποθέτηση ασφαλειών. StringSicherungenSMC-UGR Έκδοση 2.0 1/6

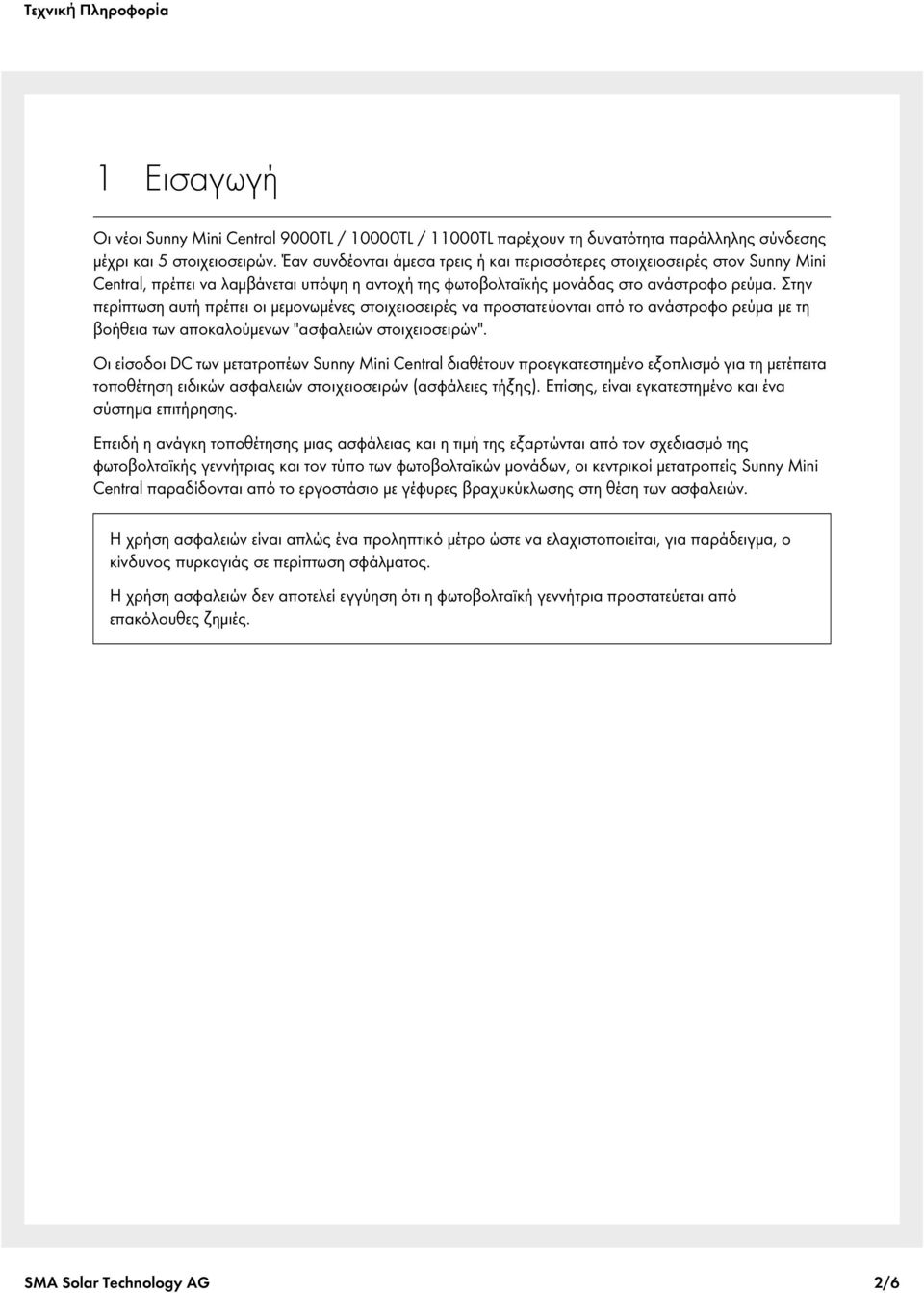

2 1 Εισαγωγή Οι νέοι Sunny Mini Central 9000TL / 10000TL / 11000TL παρέχουν τη δυνατότητα παράλληλης σύνδεσης μέχρι και 5 στοιχειοσειρών. Έαν συνδέονται άμεσα τρεις ή και περισσότερες στοιχειοσειρές στον Sunny Mini Central, πρέπει να λαμβάνεται υπόψη η αντοχή της φωτοβολταϊκής μονάδας στο ανάστροφο ρεύμα. Στην περίπτωση αυτή πρέπει οι μεμονωμένες στοιχειοσειρές να προστατεύονται από το ανάστροφο ρεύμα με τη βοήθεια των αποκαλούμενων "ασφαλειών στοιχειοσειρών". Οι είσοδοι DC των μετατροπέων Sunny Mini Central διαθέτουν προεγκατεστημένο εξοπλισμό για τη μετέπειτα τοποθέτηση ειδικών ασφαλειών στοιχειοσειρών (ασφάλειες τήξης). Επίσης, είναι εγκατεστημένο και ένα σύστημα επιτήρησης. Επειδή η ανάγκη τοποθέτησης μιας ασφάλειας και η τιμή της εξαρτώνται από τον σχεδιασμό της φωτοβολταϊκής γεννήτριας και τον τύπο των φωτοβολταϊκών μονάδων, οι κεντρικοί μετατροπείς Sunny Mini Central παραδίδονται από το εργοστάσιο με γέφυρες βραχυκύκλωσης στη θέση των ασφαλειών. Η χρήση ασφαλειών είναι απλώς ένα προληπτικό μέτρο ώστε να ελαχιστοποιείται, για παράδειγμα, ο κίνδυνος πυρκαγιάς σε περίπτωση σφάλματος. Η χρήση ασφαλειών δεν αποτελεί εγγύηση ότι η φωτοβολταϊκή γεννήτρια προστατεύεται από επακόλουθες ζημιές. SMA Solar Technology AG 2/6

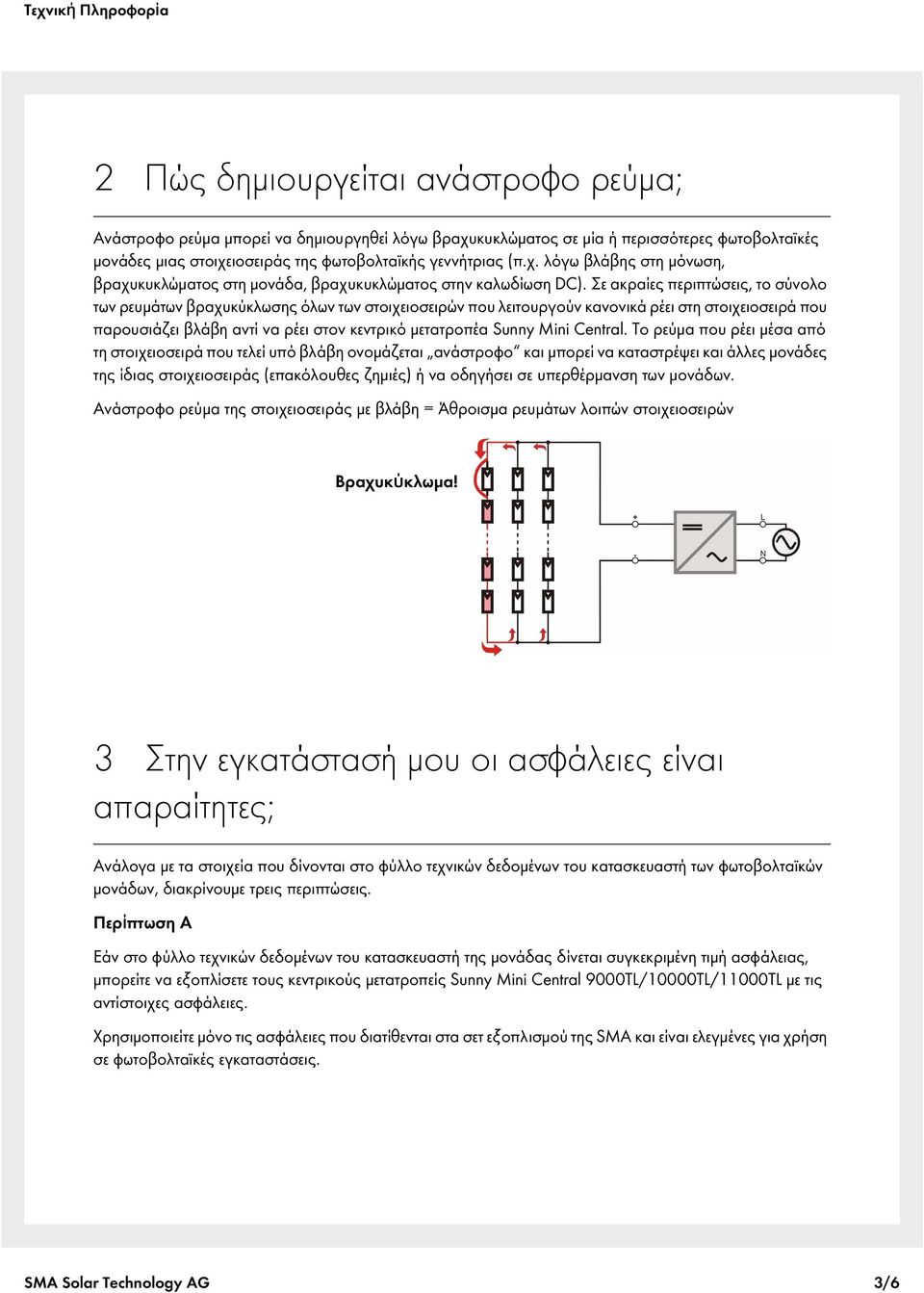

3 2 Πώς δημιουργείται ανάστροφο ρεύμα; Ανάστροφο ρεύμα μπορεί να δημιουργηθεί λόγω βραχυκυκλώματος σε μία ή περισσότερες φωτοβολταϊκές μονάδες μιας στοιχειοσειράς της φωτοβολταϊκής γεννήτριας (π.χ. λόγω βλάβης στη μόνωση, βραχυκυκλώματος στη μονάδα, βραχυκυκλώματος στην καλωδίωση DC). Σε ακραίες περιπτώσεις, το σύνολο των ρευμάτων βραχυκύκλωσης όλων των στοιχειοσειρών που λειτουργούν κανονικά ρέει στη στοιχειοσειρά που παρουσιάζει βλάβη αντί να ρέει στον κεντρικό μετατροπέα Sunny Mini Central. Το ρεύμα που ρέει μέσα από τη στοιχειοσειρά που τελεί υπό βλάβη ονομάζεται ανάστροφο και μπορεί να καταστρέψει και άλλες μονάδες της ίδιας στοιχειοσειράς (επακόλουθες ζημιές) ή να οδηγήσει σε υπερθέρμανση των μονάδων. Ανάστροφο ρεύμα της στοιχειοσειράς με βλάβη = Άθροισμα ρευμάτων λοιπών στοιχειοσειρών Βραχυκύκλωμα! 3 Στην εγκατάστασή μου οι ασφάλειες είναι απαραίτητες; Ανάλογα με τα στοιχεία που δίνονται στο φύλλο τεχνικών δεδομένων του κατασκευαστή των φωτοβολταϊκών μονάδων, διακρίνουμε τρεις περιπτώσεις. Περίπτωση A Εάν στο φύλλο τεχνικών δεδομένων του κατασκευαστή της μονάδας δίνεται συγκεκριμένη τιμή ασφάλειας, μπορείτε να εξοπλίσετε τους κεντρικούς μετατροπείς Sunny Mini Central 9000TL/10000TL/11000TL με τις αντίστοιχες ασφάλειες. Χρησιμοποιείτε μόνο τις ασφάλειες που διατίθενται στα σετ εξοπλισμού της SMA και είναι ελεγμένες για χρήση σε φωτοβολταϊκές εγκαταστάσεις. SMA Solar Technology AG 3/6

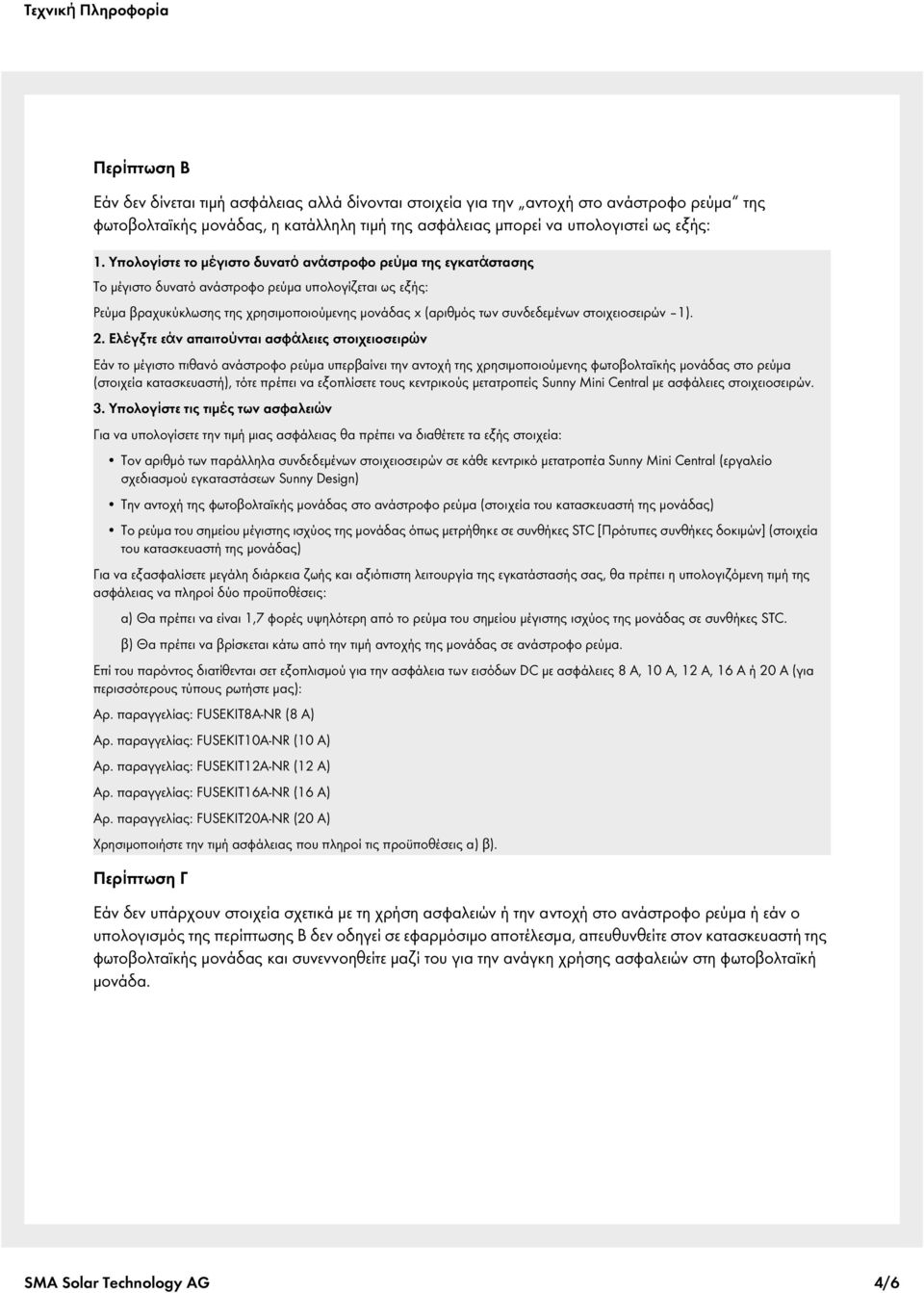

4 Περίπτωση B Εάν δεν δίνεται τιμή ασφάλειας αλλά δίνονται στοιχεία για την αντοχή στο ανάστροφο ρεύμα της φωτοβολταϊκής μονάδας, η κατάλληλη τιμή της ασφάλειας μπορεί να υπολογιστεί ως εξής: 1. Υπολογίστε το μέγιστο δυνατό ανάστροφο ρεύμα της εγκατάστασης Το μέγιστο δυνατό ανάστροφο ρεύμα υπολογίζεται ως εξής: Ρεύμα βραχυκύκλωσης της χρησιμοποιούμενης μονάδας x (αριθμός των συνδεδεμένων στοιχειοσειρών 1). 2. Ελέγξτε εάν απαιτούνται ασφάλειες στοιχειοσειρών Εάν το μέγιστο πιθανό ανάστροφο ρεύμα υπερβαίνει την αντοχή της χρησιμοποιούμενης φωτοβολταϊκής μονάδας στο ρεύμα (στοιχεία κατασκευαστή), τότε πρέπει να εξοπλίσετε τους κεντρικούς μετατροπείς Sunny Mini Central με ασφάλειες στοιχειοσειρών. 3. Υπολογίστε τις τιμές των ασφαλειών Για να υπολογίσετε την τιμή μιας ασφάλειας θα πρέπει να διαθέτετε τα εξής στοιχεία: Τον αριθμό των παράλληλα συνδεδεμένων στοιχειοσειρών σε κάθε κεντρικό μετατροπέα Sunny Mini Central (εργαλείο σχεδιασμού εγκαταστάσεων Sunny Design) Την αντοχή της φωτοβολταϊκής μονάδας στο ανάστροφο ρεύμα (στοιχεία του κατασκευαστή της μονάδας) Το ρεύμα του σημείου μέγιστης ισχύος της μονάδας όπως μετρήθηκε σε συνθήκες STC [Πρότυπες συνθήκες δοκιμών] (στοιχεία του κατασκευαστή της μονάδας) Για να εξασφαλίσετε μεγάλη διάρκεια ζωής και αξιόπιστη λειτουργία της εγκατάστασής σας, θα πρέπει η υπολογιζόμενη τιμή της ασφάλειας να πληροί δύο προϋποθέσεις: a) Θα πρέπει να είναι 1,7 φορές υψηλότερη από το ρεύμα του σημείου μέγιστης ισχύος της μονάδας σε συνθήκες STC. β) Θα πρέπει να βρίσκεται κάτω από την τιμή αντοχής της μονάδας σε ανάστροφο ρεύμα. Επί του παρόντος διατίθενται σετ εξοπλισμού για την ασφάλεια των εισόδων DC με ασφάλειες 8 A, 10 A, 12 A, 16 A ή 20 A (για περισσότερους τύπους ρωτήστε μας): Αρ. παραγγελίας: FUSEKIT8A-NR (8 A) Αρ. παραγγελίας: FUSEKIT10A-NR (10 A) Αρ. παραγγελίας: FUSEKIT12A-NR (12 A) Αρ. παραγγελίας: FUSEKIT16A-NR (16 A) Αρ. παραγγελίας: FUSEKIT20A-NR (20 A) Χρησιμοποιήστε την τιμή ασφάλειας που πληροί τις προϋποθέσεις α) β). Περίπτωση Γ Εάν δεν υπάρχουν στοιχεία σχετικά με τη χρήση ασφαλειών ή την αντοχή στο ανάστροφο ρεύμα ή εάν ο υπολογισμός της περίπτωσης B δεν οδηγεί σε εφαρμόσιμο αποτέλεσμα, απευθυνθείτε στον κατασκευαστή της φωτοβολταϊκής μονάδας και συνεννοηθείτε μαζί του για την ανάγκη χρήσης ασφαλειών στη φωτοβολταϊκή μονάδα. SMA Solar Technology AG 4/6

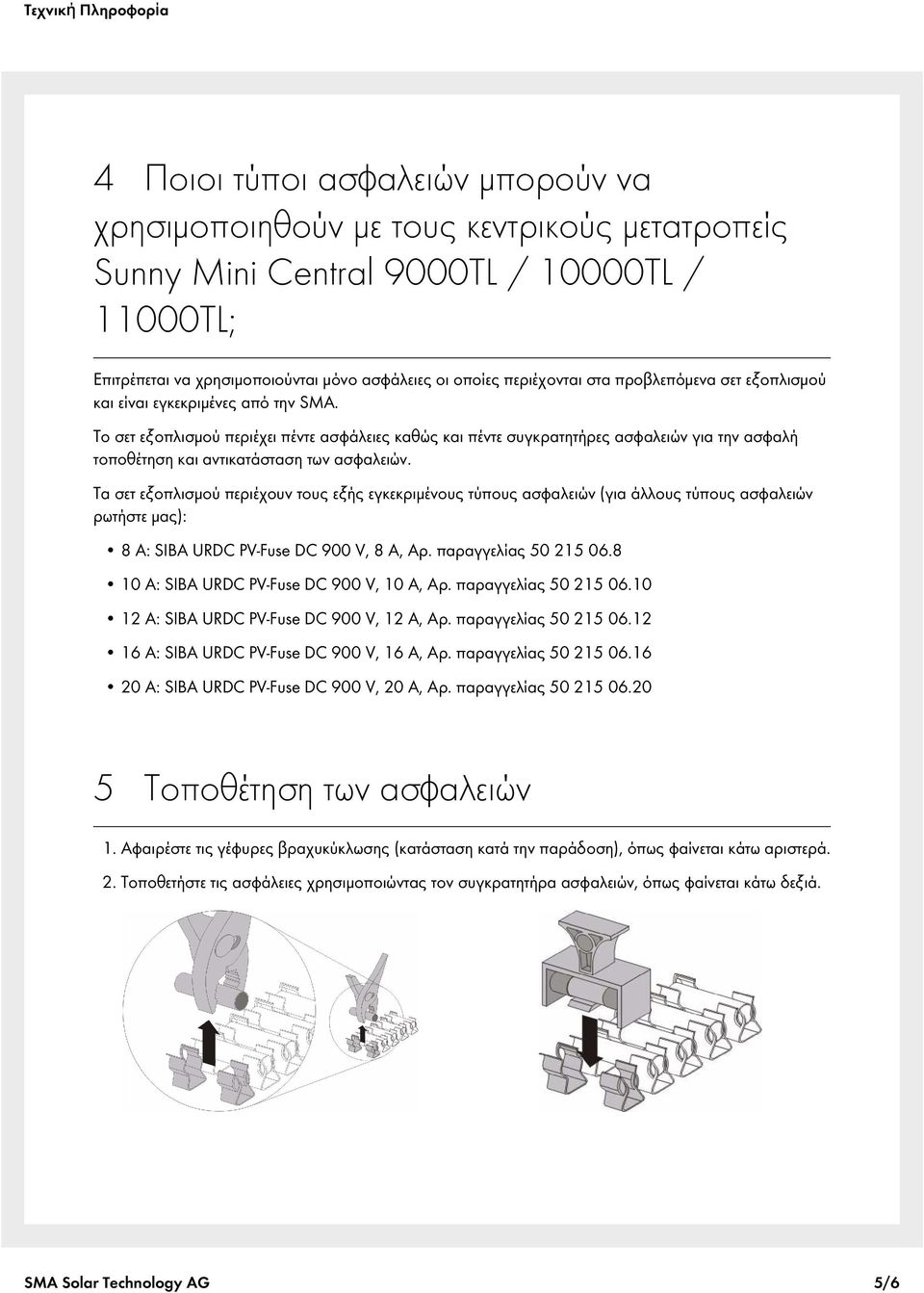

5 4 Ποιοι τύποι ασφαλειών μπορούν να χρησιμοποιηθούν με τους κεντρικούς μετατροπείς Sunny Mini Central 9000TL / 10000TL / 11000TL; Επιτρέπεται να χρησιμοποιούνται μόνο ασφάλειες οι οποίες περιέχονται στα προβλεπόμενα σετ εξοπλισμού και είναι εγκεκριμένες από την SMA. Το σετ εξοπλισμού περιέχει πέντε ασφάλειες καθώς και πέντε συγκρατητήρες ασφαλειών για την ασφαλή τοποθέτηση και αντικατάσταση των ασφαλειών. Τα σετ εξοπλισμού περιέχουν τους εξής εγκεκριμένους τύπους ασφαλειών (για άλλους τύπους ασφαλειών ρωτήστε μας): 8 A: SIBA URDC PV-Fuse DC 900 V, 8 A, Αρ. παραγγελίας A: SIBA URDC PV-Fuse DC 900 V, 10 A, Αρ. παραγγελίας A: SIBA URDC PV-Fuse DC 900 V, 12 A, Αρ. παραγγελίας A: SIBA URDC PV-Fuse DC 900 V, 16 A, Αρ. παραγγελίας A: SIBA URDC PV-Fuse DC 900 V, 20 A, Αρ. παραγγελίας Τοποθέτηση των ασφαλειών 1. Αφαιρέστε τις γέφυρες βραχυκύκλωσης (κατάσταση κατά την παράδοση), όπως φαίνεται κάτω αριστερά. 2. Τοποθετήστε τις ασφάλειες χρησιμοποιώντας τον συγκρατητήρα ασφαλειών, όπως φαίνεται κάτω δεξιά. SMA Solar Technology AG 5/6

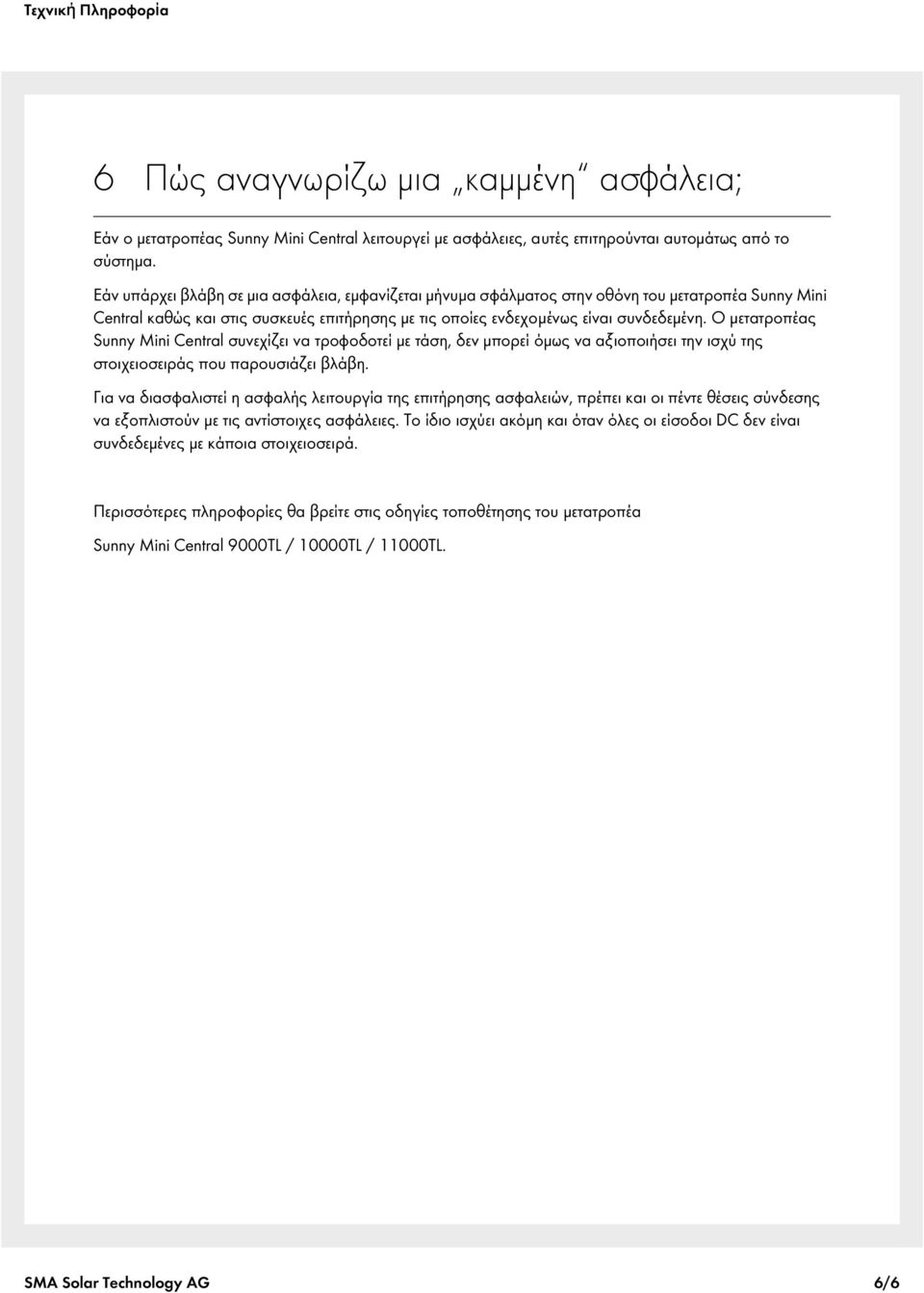

6 6 Πώς αναγνωρίζω μια καμμένη ασφάλεια; Εάν ο μετατροπέας Sunny Mini Central λειτουργεί με ασφάλειες, αυτές επιτηρούνται αυτομάτως από το σύστημα. Εάν υπάρχει βλάβη σε μια ασφάλεια, εμφανίζεται μήνυμα σφάλματος στην οθόνη του μετατροπέα Sunny Mini Central καθώς και στις συσκευές επιτήρησης με τις οποίες ενδεχομένως είναι συνδεδεμένη. Ο μετατροπέας Sunny Mini Central συνεχίζει να τροφοδοτεί με τάση, δεν μπορεί όμως να αξιοποιήσει την ισχύ της στοιχειοσειράς που παρουσιάζει βλάβη. Για να διασφαλιστεί η ασφαλής λειτουργία της επιτήρησης ασφαλειών, πρέπει και οι πέντε θέσεις σύνδεσης να εξοπλιστούν με τις αντίστοιχες ασφάλειες. Το ίδιο ισχύει ακόμη και όταν όλες οι είσοδοι DC δεν είναι συνδεδεμένες με κάποια στοιχειοσειρά. Περισσότερες πληροφορίες θα βρείτε στις οδηγίες τοποθέτησης του μετατροπέα Sunny Mini Central 9000TL / 10000TL / 11000TL. SMA Solar Technology AG 6/6
