Τριφασική σύνδεση δικτύου

Transcript

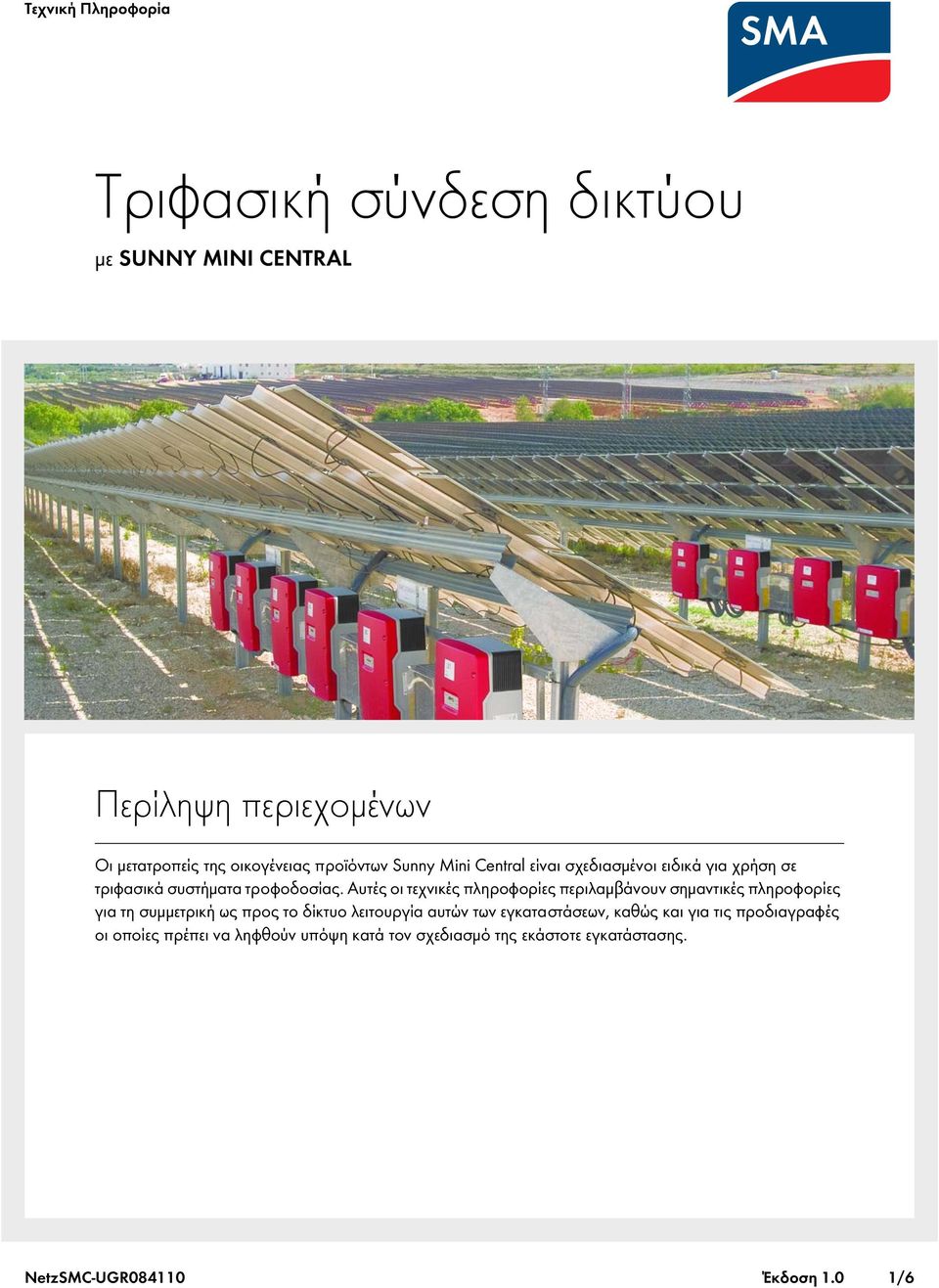

1 Τριφασική σύνδεση δικτύου με SUNNY MINI CENTRAL Περίληψη περιεχομένων Οι μετατροπείς της οικογένειας προϊόντων Sunny Mini Central είναι σχεδιασμένοι ειδικά για χρήση σε τριφασικά συστήματα τροφοδοσίας. Αυτές οι τεχνικές πληροφορίες περιλαμβάνουν σημαντικές πληροφορίες για τη συμμετρική ως προς το δίκτυο λειτουργία αυτών των εγκαταστάσεων, καθώς και για τις προδιαγραφές οι οποίες πρέπει να ληφθούν υπόψη κατά τον σχεδιασμό της εκάστοτε εγκατάστασης. NetzSMC-UGR Έκδοση 1.0 1/6

2 Αρχή σύνδεσης 1 Αρχή σύνδεσης Με τον συνδυασμό τριών Sunny Mini Central σε ομάδα τριών μερών μπορείτε να δημιουργήσετε ένα τριφασικό σύστημα τροφοδοσίας, λαμβάνοντας υπόψη τα όρια ασυμμετρίας ηλεκτρικού φορτίου 1 που ισχύουν στην εκάστοτε χώρα. Αν στα όρια ασυμμετρίας ηλεκτρικού φορτίου υπάρχει διαφορά ανάμεσα στον σχεδιασμό 2 και σε περίπτωση σφάλματος 3, ή αν χρειαστούν πρόσθετες διατάξεις προστασίας για κάποιες εγκαταστάσεις, πιθανόν να υπάρχουν πρόσθετες προδιαγραφές για το σύστημα. Για να υπάρχει ευελιξία προσαρμογής στις απαιτήσεις του φορέα εκμετάλλευσης του δικτύου, καθώς και στους κανονισμούς που ισχύουν στη χώρα λειτουργίας, όλα τα Sunny Mini Central διαθέτουν το καινοτόμο σύστημα Power Balancer. Με αυτό το σύστημα μπορούν να συνδεθούν ηλεκτρικά μεταξύ τους έως τρεις μετατροπείς. Έτσι δημιουργείται μια τριφασική "μονάδα τροφοδοσίας", η οποία, από τεχνικής πλευράς, δεν διαφοροποιείται σε τίποτα από ένα τριφασικό μετατροπέα. 2 Οδηγίες στη Γερμανία Στη Γερμανία, κατά τον σχεδιασμό μιας εγκατάστασης ή κατά τη σύνδεση στο δίκτυο, θα πρέπει να ληφθεί υπόψη η ακόλουθη οδηγία: Οδηγία της Ένωσης Γερμανών Ηλεκτροπαραγωγών (VDEW) "Συστήματα γεννήτριας σε δίκτυο χαμηλής τάσης", Μάρτιος 2004, 4η έκδοση με προσθήκες Από αυτή την οδηγία προκύπτουν οι ακόλουθες προδιαγραφές για τη σύνδεση στο δίκτυο: Εγκαταστάσεις έως 30 kva Κατά τον σχεδιασμό πρέπει να τηρούνται τα όρια ασυμμετρίας ηλεκτρικού φορτίου (4,6 kva). Δεν είναι απαραίτητη η χρήση Power Balancer. Δεν είναι απαραίτητη η χρήση ανά πάσα στιγμή διαθέσιμης θύρας με λειτουργία απόζευξης. Η τροφοδοσία του κάθε μονοφασικού μετατροπέα μπορεί να είναι ανεξάρτητη. Δεν είναι απαραίτητη η χρήση εξωτερικού ENS. Το κάθε ENS του μετατροπέα είναι εγκεκριμένο. (ENS = Διάταξη επιτήρησης δικτύου με αντίστοιχους διακόπτες όλων των πόλων σε σειρά) Παράδειγμα: Μια φωτοβολταϊκή εγκατάσταση 30 kva με 3 Sunny Mini Central 10000TL μπορεί να λειτουργήσει χωρίς Power Balancer. 1 Συνολική ασυμμετρία μεταξύ των μεμονωμένων εξωτερικών αγωγών. 2 Σχεδιασμός εγκατάστασης για ομαλή λειτουργία 3 Σχεδιασμός εγκατάστασης με συνυπολογισμό πιθανού σφάλματος συσκευής SMA Solar Technology AG 2/6

3 Τι να κάνω αν απαιτείται η λήψη πρόσθετων μέτρων; Εγκαταστάσεις > 30 kva Κατά τον σχεδιασμό πρέπει να τηρούνται τα όρια ασυμμετρίας ηλεκτρικού φορτίου (4,6 kva). Είναι απαραίτητη η χρήση ανά πάσα στιγμή διαθέσιμης θύρας με λειτουργία απόζευξης. Είναι απαραίτητη η τριφασική επιτήρηση τάσης με προστασία αύξησης τάσης, προστασία επιστροφής και διακόπτη απόζευξης: Με τη δημιουργία μονάδων τροφοδοσίας και την ενεργοποίηση της λειτουργικότητας του Power Balancer (τρόπος λειτουργίας Phase Guard ή Fault Guard) μπορεί να δημιουργηθεί επιτήρηση τάσης ανά μονάδα τροφοδοσίας. Δημιουργείται μια πρόσθετη ασφάλεια από τον διακόπτη απόζευξης που υπάρχει στο εσωτερικό της συσκευής, ο οποίος ελέγχει τη λειτουργία της συσκευής πριν από κάθε διαδικασία απενεργοποίησης. Υπό συγκεκριμένες συνθήκες και μετά από συμφωνία με τον φορέα εκμετάλλευσης δικτύου, μπορεί να ενεργοποιείται μια εξωτερική "τριφασική επιτήρηση τάσης με διακόπτη απόζευξης". Παράδειγμα: Μια φωτοβολταϊκή εγκατάσταση 99 kva PV με 3 μονάδες τροφοδοσίας 33 kw. Κάθε μονάδα αποτελείται από 3 SMC 11000TL και η τριφασικότητα επιτυγχάνεται μέσω της ηλεκτρικής σύνδεσης των μετατροπέων μέσω του Power Balancer. 3 Τι να κάνω αν απαιτείται η λήψη πρόσθετων μέτρων; Κατά την αδειοδότηση μιας φωτοβολταϊκής μονάδας, θα πρέπει εκτός από τις οδηγίες που ισχύουν στη χώρα χρήσης του συστήματος, να ληφθούν υπόψη και οι τεχνικές προδιαγραφές σύνδεσης(tab) του εκάστοτε φορέα εκμετάλλευσης του δικτύου. Σε κάποιες περιπτώσεις, κάποιες εκφράσεις ή ερμηνείες ενδεχομένως να οδηγήσουν σε προβλήματα κατά την αδειοδότηση της εγκατάστασης. Σε αυτές τις περιπτώσεις μπορεί να βοηθήσει η ενεργοποίηση της λειτουργικότητας του Power Balancer του Sunny Mini Central. Με την ενεργοποίηση αυτού του συστήματος, δημιουργούνται τα εξής βασικά χαρακτηριστικά: "Τριφασικότητα": Με την ηλεκτρική σύνδεση τριών μονοφασικών μετατροπέων δημιουργείται μια τριφασική μονάδα τροφοδοσίας. "Μέγιστη ασφάλεια λειτουργίας": Με τη λειτουργία "Fail Safe", σε περίπτωση διακοπής της ηλεκτρικής σύνδεσης μεταξύ των επιμέρους συστημάτων, απενεργοποιείται ολόκληρη η μονάδα τροφοδοσίας ή μειώνεται η τροφοδοσία ασύμμετρου ηλεκτρικού φορτίου. Οι διάφοροι τρόποι λειτουργίας του Power Balancer προσφέρουν ακόμα μεγαλύτερη ευελιξία. Έτσι, μπορεί να προσαρμοστεί η αντίδραση της μονάδας τροφοδοσίας όσον αφορά ενδεχόμενα σφάλματα δικτύου ή βλάβες συσκευής στις προδιαγραφές του εκάστοτε φορέα εκμετάλλευσης δικτύου. SMA Solar Technology AG 3/6

4 Τι να κάνω αν απαιτείται η λήψη πρόσθετων μέτρων; Οι τρόποι λειτουργίας του Power Balancer διαθέτουν τις ακόλουθες τέσσερις βαθμίδες: Βαθμίδα 1 Μονάδα τροφοδοσίας με ανεξάρτητα μεταξύ τους συστήματα, τρόπος λειτουργίας "off" Είναι δυνατή η τροφοδοσία ασύμμετρου ηλεκτρικού φορτίου, αφού συνεχίζει στις φάσεις που δεν έχουν επηρεαστεί. Βαθμίδα 2 Ελαχιστοποίηση διαστημάτων μη παραγωγής ενέργειας σε περίπτωση σφάλματος. Μονάδα τροφοδοσίας με Power Balancer στον τρόπο λειτουργίας "Power Guard" Σε περίπτωση σφάλματος δικτύου ή βλάβης συσκευής, η μονάδα τροφοδοσίας τροφοδοτεί έως 5 kva στις φάσεις που δεν έχουν επηρεαστεί. Βαθμίδα 3 Σε περίπτωση σφάλματος, η ασυμμετρία δικτύου περιορίζεται στα 5kVA. Μονάδα τροφοδοσίας με Power Balancer στον τρόπο λειτουργίας "Phase Guard" Το Power Balancer αντικαθιστά την τριφασική επιτήρηση δικτύου. Βαθμίδα 4 Όπως στην εξωτερική επιτήρηση τάση, η απενεργοποίηση της μονάδας τροφοδοσίας γίνεται μόνο σε περίπτωση σφάλματος δικτύου. Μονάδα τροφοδοσίας με Power Balancer στον τρόπο λειτουργίας "Fault Guard" Με την άμεση απενεργοποίηση της μονάδας τροφοδοσίας, αποφεύγεται η εμφάνιση ασύμμετρης τροφοδοσίας σε περίπτωση σφάλματος δικτύου (τριφασική επιτήρηση δικτύου) ή σε περίπτωση βλάβης της συσκευής. Ένα πλεονέκτημα αυτού του συστήματος, σε σχέση με την εξωτερική επιτήρηση τάσης, είναι ότι, σε περίπτωση βλάβης της συσκευής δεν παράγεται ασύμμετρο ηλεκτρικό φορτίο. Ένα εξωτερικό σύστημα μπορεί να αναγνωρίσει αποκλειστικά σφάλματα δικτύου. Τριφασική μονάδα τροφοδοσίας με ηλεκτρική σύνδεση μέσω Power Balancer Με τη χρήση πολλών από τις προαναφερόμενες μονάδες τροφοδοσίας μπορούν να δημιουργηθούν μεγάλες εγκαταστάσεις τάξεως έως και μεγαβάτ σε συμμετρική προς το δίκτυο λειτουργία. SMA Solar Technology AG 4/6

5 Τι να κάνω αν απαιτείται η λήψη πρόσθετων μέτρων; Πώς ενεργοποιείται το Power Balancer; Σύνδεση των συσκευών Η επιλογή ενεργοποίησης του Power Balancer υπάρχει ήδη ενσωματωμένη σε όλα τα Sunny Mini Central. Οι μετατροπείς διαθέτουν ένα εσωτερικό τερματικό σύνδεσης, μέσω του οποίου μπορούν να συνδέονται με απλό καλώδιο επικοινωνίας συσκευές ανά τρεις. Ένας από αυτούς τους τρεις μετατροπείς θα πρέπει να διαμορφωθεί ως κεντρικός, ή αλλιώς "Master" (Jumper). Οι νέες συσκευές SMC 9000TL-10/10000TL-10/11000TL-10 διαθέτουν κουμπωτό σύστημα σύνδεσης. Η ηλεκτρική σύνδεση τριών συσκευών γίνεται σε αυτούς τους μετατροπείς μέσω ενός προρυθμισμένου καλωδίου σύνδεσης (αρ. παραγγελίας PBL-YCABLE-NR). Η επιλογή του κεντρικού μετατροπέα ("Master") μπορεί να γίνει τώρα. Ενεργοποίηση του επιθυμητού τρόπου λειτουργίας Η συμπεριφορά του τριφασικού συστήματος τροφοδοσίας σε περίπτωση βλάβης της συσκευής ή σφάλματος δικτύου μπορεί να καθοριστεί από τον εγκαταστάτη μέσω μίας παραμέτρου λειτουργίας. Αυτή η ρύθμιση μπορεί να αντιγραφεί από τα προϊόντα επικοινωνίας της SMA Solar Technology. Η πρόσθετη προστασία με κωδικό προσφέρει επιπλέον ασφάλεια. Περισσότερες πληροφορίες μπορείτε να βρείτε στα συνοδευτικά έγγραφα της συσκευής σας Sunny Mini Central και στο "Eigenerklärung zur dreiphasigen Spannungsüberwachung mittels Power Balancer" (Ιδία δήλωση για την τριφασική επιτήρηση τάσης μέσω του Power Balancer), γλώσσα εγγράφου: Γερμανικά, πηγή: SMA Solar Technology AG 5/6

6 Έργα 4 Έργα Εικόνα τίτλου: Gehrlicher Solar AG "Ecoparque Solar de Bullas" (5 MW): Μεγαλύτερη εγκατάσταση τεχνολογίας λεπτών ταινιών CdTe της Ισπανίας 250 τριφασικές μονάδες τροφοδοσίας, οι οποίες αποτελούνται από 750 μετατροπείς Sunny Mini Central 7000HV Εικόνες: SMA Solar Technology AG Ενεργειακό πάρκο "Energiepark Fünfstetten", Fünftstetten (1,67 MWp): Μεγαλύτερη φωτοβολταϊκή εγκατάσταση τεχνολογίας λεπτών ταινιών πυριτίου μονάδες λεπτών ταινιών Kaneka K60 και 228 μετατροπείς Sunny Mini Central 6000A Φορείς εκμετάλλευσης εγκατάστασης: Erstes Bürgersolarkraftwerk Fünfstetten GmbH & Co. KG Σχεδιασμός και πραγματοποίηση: IBC Solarstrom Verwaltungs GmbH, IBC Solar AG Εικόνες: Schletter Solar Montagesysteme GmbH Φωτοβολταϊκή εγκατάσταση στο εταιρικό κτίριο της Schletter(1,33 MW): μονάδες λεπτών ταινιών και 109 μετατροπείς Sunny Mini Central 11000TL SMA Solar Technology AG 6/6
