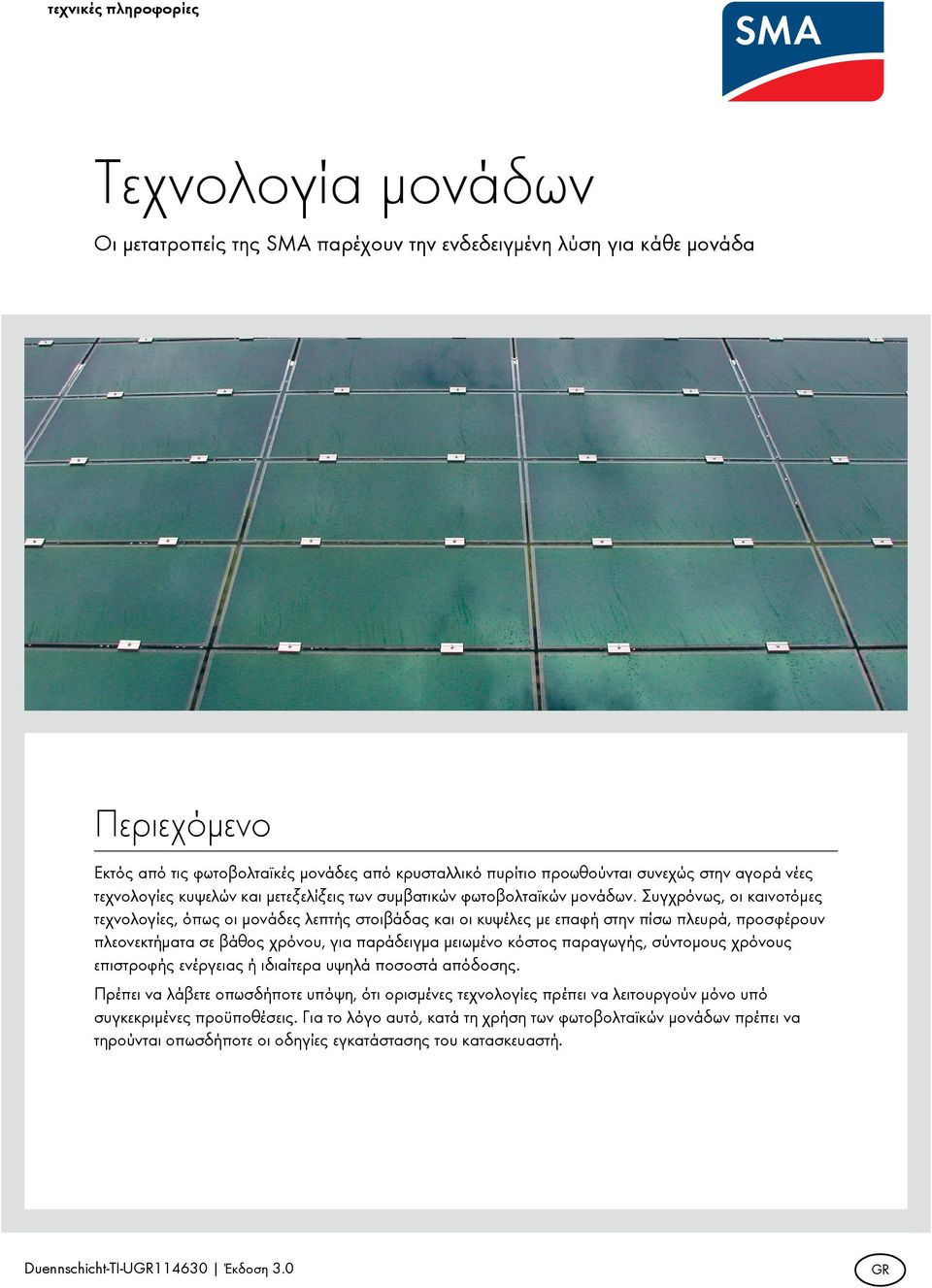

1 τεχνικές πληροφορίες Τεχνολογία μονάδων Οι μετατροπείς της SMA παρέχουν την ενδεδειγμένη λύση για κάθε μονάδα Περιεχόμενο Εκτός από τις φωτοβολταϊκές μονάδες από κρυσταλλικό πυρίτιο προωθούνται συνεχώς στην αγορά νέες τεχνολογίες κυψελών και μετεξελίξεις των συμβατικών φωτοβολταϊκών μονάδων. Συγχρόνως, οι καινοτόμες τεχνολογίες, όπως οι μονάδες λεπτής στοιβάδας και οι κυψέλες με επαφή στην πίσω πλευρά, προσφέρουν πλεονεκτήματα σε βάθος χρόνου, για παράδειγμα μειωμένο κόστος παραγωγής, σύντομους χρόνους επιστροφής ενέργειας ή ιδιαίτερα υψηλά ποσοστά απόδοσης. Πρέπει να λάβετε οπωσδήποτε υπόψη, ότι ορισμένες τεχνολογίες πρέπει να λειτουργούν μόνο υπό συγκεκριμένες προϋποθέσεις. Για το λόγο αυτό, κατά τη χρήση των φωτοβολταϊκών μονάδων πρέπει να τηρούνται οπωσδήποτε οι οδηγίες εγκατάστασης του κατασκευαστή. Duennschicht-TI-UGR Έκδοση 3.0 GR

2 Potential Induced Degradation (PID) Χάρη στην πολύπλευρη γκάμα διαφόρων τοπολογιών, οι μετατροπείς της SMA σε συνδυασμό με τον προαιρετικό πρόσθετο εξοπλισμό μπορούν να χρησιμοποιηθούν με τόσο μεγάλη ευελιξία που για κάθε τεχνολογία μονάδας είναι διαθέσιμη μία ιδανική συσκευή. Οι παρούσες τεχνικές πληροφορίες περιγράφουν το τρέχον επίπεδο εμπειριών όσον αφορά στη χρήση διαφόρων τεχνολογιών κυψελών και μονάδων. Αυτές οι πληροφορίες συμπληρώνονται με συγκεκριμένες συστάσεις για την επιλογή του κατάλληλου μετατροπέα. 1 Potential Induced Degradation (PID) Πολλοί ηλεκτρολόγοι εγκαταστάτες και φορείς εκμετάλλευσης εγκαταστάσεων έχουν ακούσει ή διαβάσει κατά το τελευταίο διάστημα σχετικά με μία ανεξήγητη απώλεια απόδοσης. Αυτό το φαινόμενο εμφανίζεται ιδίως στη φωτοβολταϊκή μονάδα που βρίσκεται πλησιέστερα στον αρνητικό πόλο. Το δυναμικό (τάση προς γη) των φωτοβολταϊκών κυψελών κυμαίνεται εκεί συνήθως, ανάλογα με το μήκος μίας στοιχειοσειράς και τον τύπο συσκευής του χρησιμοποιούμενου μετατροπέα, μεταξύ 200 V και 350 V. Αντίθετα, το πλαίσιο των φωτοβολταϊκών μονάδων έχει δυναμικό 0 V, επειδή πρέπει να είναι γειωμένο για λόγους ασφαλείας. Λόγω αυτής της ηλεκτρικής τάσης μεταξύ των φωτοβολταϊκών κυψελών και του πλαισίου μπορεί να απελευθερωθούν ηλεκτρόνια από τα χρησιμοποιούμενα στη φωτοβολταϊκή μονάδα υλικά τα οποία ρέουν μέσω του γειωμένου πλαισίου (εικόνα 1). Έτσι παραμένει μία φόρτιση (πόλωση), η οποία μπορεί να επηρεάσει αρνητικά τη χαρακτηριστική καμπύλη των φωτοβολταϊκών κυψελών (εικόνα 2). Έχει διαπιστωθεί ότι τέτοιες πολώσεις είναι συνήθως αναστρέψιμες, επομένως αντιστρέψιμες. Για το λόγο αυτό γίνεται διάκριση μεταξύ μη αναστρέψιμων δράσεων, όπως είναι η διάβρωση και της φυσιολογικής παλαίωσης. L U +/PE N U Δίκτυο U Φ/Β U -/PE Διατομή Πλαίσιο αλουμινίου Εικόνα 1: Συσσώρευση ηλεκτρικών φορτίων μέσω ενός ρεύματος διαρροής μεταξύ φωτοβολταϊκής κυψέλης και πλαισίου μονάδας Duennschicht-TI-UGR /9

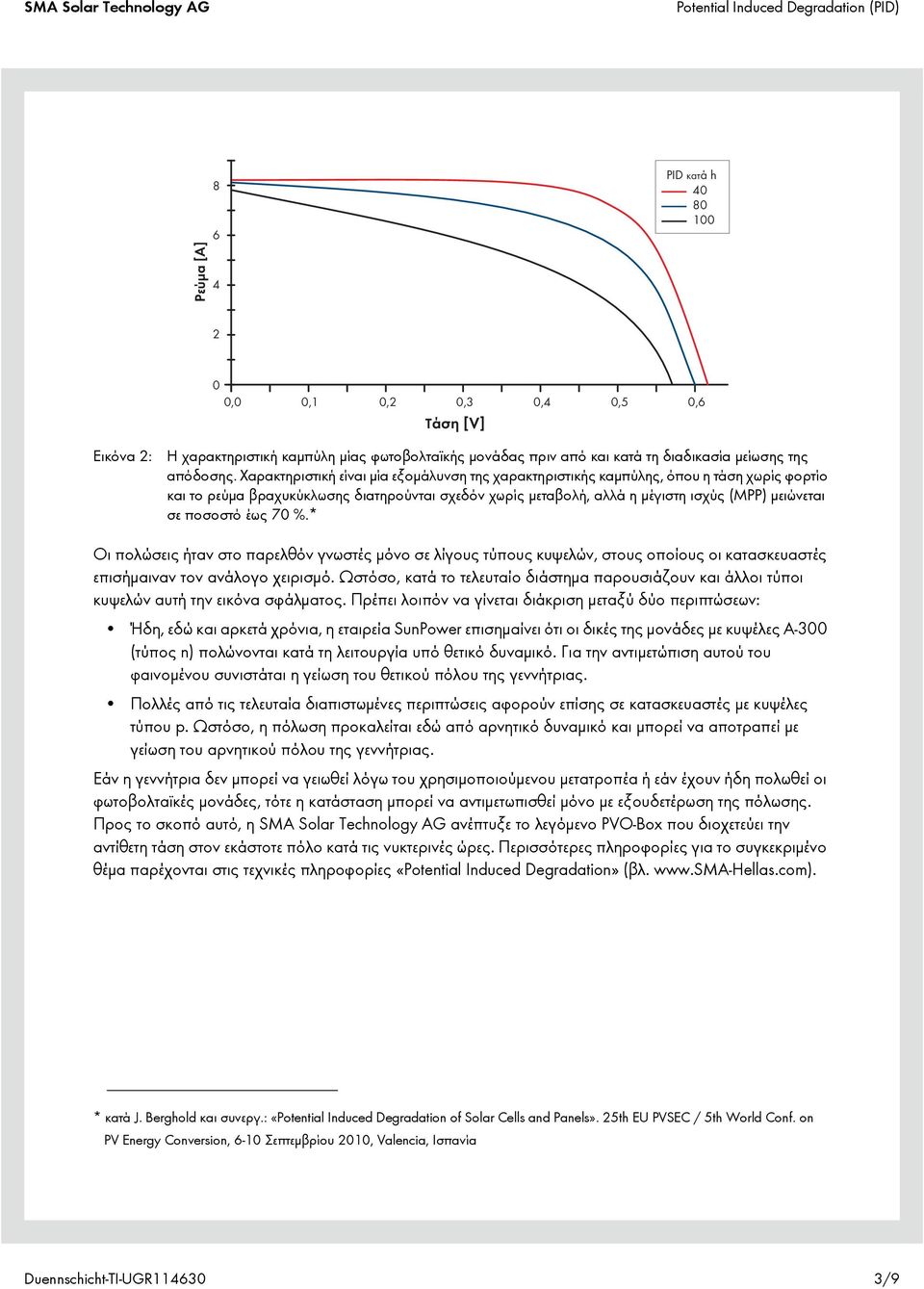

3 Potential Induced Degradation (PID) Ρεύμα [A] PID κατάh ,0 0,1 0,2 0,3 0,4 0,5 0,6 Τάση [V] Εικόνα 2: Η χαρακτηριστική καμπύλη μίας φωτοβολταϊκής μονάδας πριν από και κατά τη διαδικασία μείωσης της απόδοσης. Χαρακτηριστική είναι μία εξομάλυνση της χαρακτηριστικής καμπύλης, όπου η τάση χωρίς φορτίο και το ρεύμα βραχυκύκλωσης διατηρούνται σχεδόν χωρίς μεταβολή, αλλά η μέγιστη ισχύς (MPP) μειώνεται σε ποσοστό έως 70 %.* Οι πολώσεις ήταν στο παρελθόν γνωστές μόνο σε λίγους τύπους κυψελών, στους οποίους οι κατασκευαστές επισήμαιναν τον ανάλογο χειρισμό. Ωστόσο, κατά το τελευταίο διάστημα παρουσιάζουν και άλλοι τύποι κυψελών αυτή την εικόνα σφάλματος. Πρέπει λοιπόν να γίνεται διάκριση μεταξύ δύο περιπτώσεων: Ήδη, εδώ και αρκετά χρόνια, η εταιρεία SunPower επισημαίνει ότι οι δικές της μονάδες με κυψέλες A-300 (τύπος n) πολώνονται κατά τη λειτουργία υπό θετικό δυναμικό. Για την αντιμετώπιση αυτού του φαινομένου συνιστάται η γείωση του θετικού πόλου της γεννήτριας. Πολλές από τις τελευταία διαπιστωμένες περιπτώσεις αφορούν επίσης σε κατασκευαστές με κυψέλες τύπου p. Ωστόσο, η πόλωση προκαλείται εδώ από αρνητικό δυναμικό και μπορεί να αποτραπεί με γείωση του αρνητικού πόλου της γεννήτριας. Εάν η γεννήτρια δεν μπορεί να γειωθεί λόγω του χρησιμοποιούμενου μετατροπέα ή εάν έχουν ήδη πολωθεί οι φωτοβολταϊκές μονάδες, τότε η κατάσταση μπορεί να αντιμετωπισθεί μόνο με εξουδετέρωση της πόλωσης. Προς το σκοπό αυτό, η SMA Solar Technology AG ανέπτυξε το λεγόμενο PVO-Box που διοχετεύει την αντίθετη τάση στον εκάστοτε πόλο κατά τις νυκτερινές ώρες. Περισσότερες πληροφορίες για το συγκεκριμένο θέμα παρέχονται στις τεχνικές πληροφορίες «Potential Induced Degradation» (βλ. * κατά J. Berghold και συνεργ.: «Potential Induced Degradation of Solar Cells and Panels». 25th EU PVSEC / 5th World Conf. on PV Energy Conversion, 6-10 Σεπτεμβρίου 2010, Valencia, Ισπανία Duennschicht-TI-UGR /9

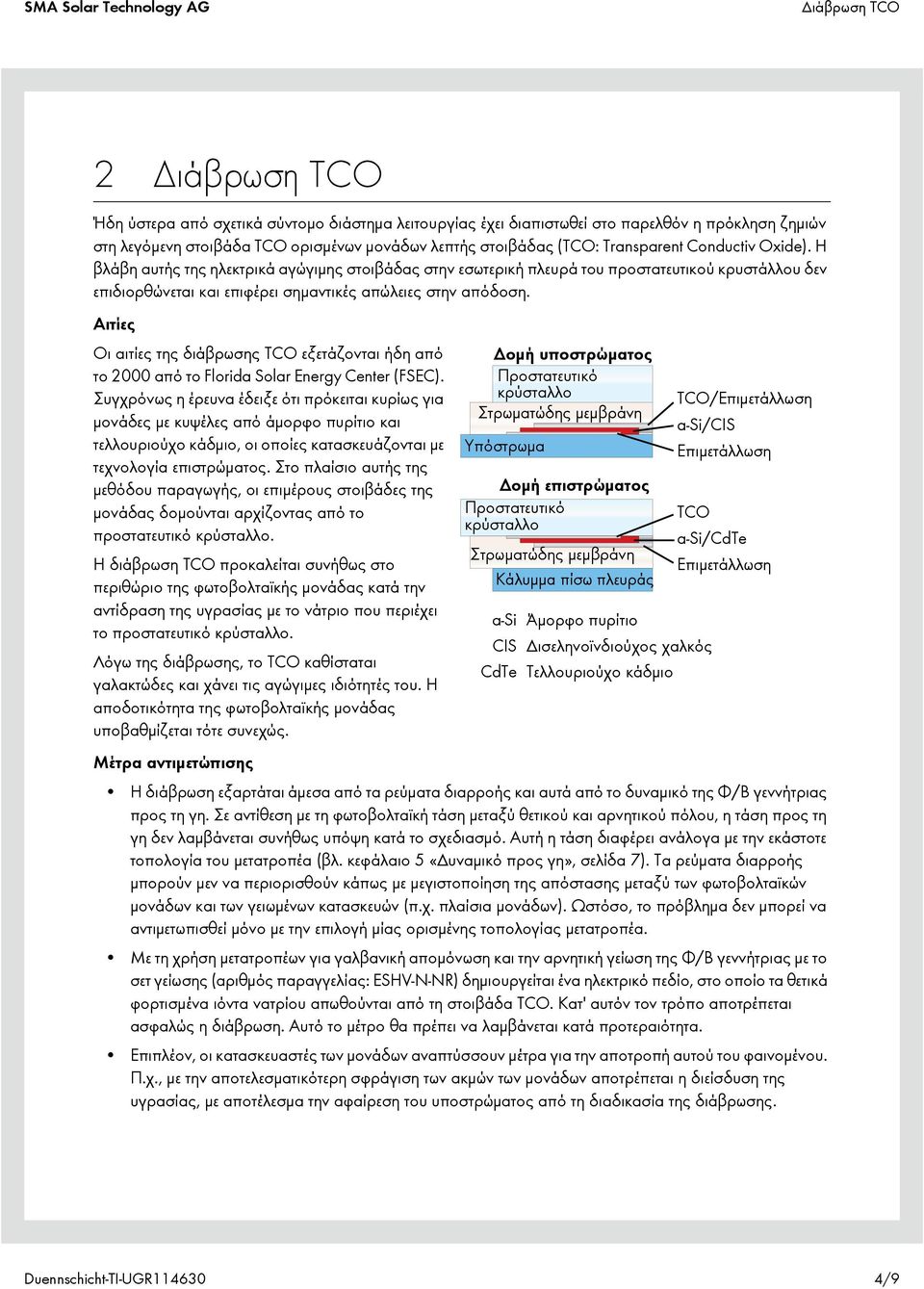

4 Διάβρωση TCO 2 Διάβρωση TCO Ήδη ύστερα από σχετικά σύντομο διάστημα λειτουργίας έχει διαπιστωθεί στο παρελθόν η πρόκληση ζημιών στη λεγόμενη στοιβάδα TCO ορισμένων μονάδων λεπτής στοιβάδας (TCO: Transparent Conductiv Oxide). Η βλάβη αυτής της ηλεκτρικά αγώγιμης στοιβάδας στην εσωτερική πλευρά του προστατευτικού κρυστάλλου δεν επιδιορθώνεται και επιφέρει σημαντικές απώλειες στην απόδοση. Αιτίες Οι αιτίες της διάβρωσης TCO εξετάζονται ήδη από το 2000 από το Florida Solar Energy Center (FSEC). Συγχρόνως η έρευνα έδειξε ότι πρόκειται κυρίως για μονάδες με κυψέλες από άμορφο πυρίτιο και τελλουριούχο κάδμιο, οι οποίες κατασκευάζονται με τεχνολογία επιστρώματος. Στο πλαίσιο αυτής της μεθόδου παραγωγής, οι επιμέρους στοιβάδες της μονάδας δομούνται αρχίζοντας από το προστατευτικό κρύσταλλο. Η διάβρωση TCO προκαλείται συνήθως στο περιθώριο της φωτοβολταϊκής μονάδας κατά την αντίδραση της υγρασίας με το νάτριο που περιέχει το προστατευτικό κρύσταλλο. Λόγω της διάβρωσης, το TCO καθίσταται γαλακτώδες και χάνει τις αγώγιμες ιδιότητές του. Η αποδοτικότητα της φωτοβολταϊκής μονάδας υποβαθμίζεται τότε συνεχώς. Δομή υποστρώματος Προστατευτικό κρύσταλλο Στρωματώδης μεμβράνη Υπόστρωμα Δομή επιστρώματος Προστατευτικό κρύσταλλο Στρωματώδης μεμβράνη Κάλυμμα πίσω πλευράς a-si Άμορφο πυρίτιο CIS Δισεληνοϊνδιούχος χαλκός CdTe Τελλουριούχο κάδμιο TCO/Eπιμετάλλωση a-si/cis Επιμετάλλωση TCO a-si/cdte Επιμετάλλωση Μέτρα αντιμετώπισης Η διάβρωση εξαρτάται άμεσα από τα ρεύματα διαρροής και αυτά από το δυναμικό της Φ/Β γεννήτριας προς τη γη. Σε αντίθεση με τη φωτοβολταϊκή τάση μεταξύ θετικού και αρνητικού πόλου, η τάση προς τη γη δεν λαμβάνεται συνήθως υπόψη κατά το σχεδιασμό. Αυτή η τάση διαφέρει ανάλογα με την εκάστοτε τοπολογία του μετατροπέα (βλ. κεφάλαιο 5 «Δυναμικό προς γη», σελίδα 7). Τα ρεύματα διαρροής μπορούν μεν να περιορισθούν κάπως με μεγιστοποίηση της απόστασης μεταξύ των φωτοβολταϊκών μονάδων και των γειωμένων κατασκευών (π.χ. πλαίσια μονάδων). Ωστόσο, το πρόβλημα δεν μπορεί να αντιμετωπισθεί μόνο με την επιλογή μίας ορισμένης τοπολογίας μετατροπέα. Με τη χρήση μετατροπέων για γαλβανική απομόνωση και την αρνητική γείωση της Φ/Β γεννήτριας με το σετ γείωσης (αριθμός παραγγελίας: ESHV-N-NR) δημιουργείται ένα ηλεκτρικό πεδίο, στο οποίο τα θετικά φορτισμένα ιόντα νατρίου απωθούνται από τη στοιβάδα TCO. Κατ' αυτόν τον τρόπο αποτρέπεται ασφαλώς η διάβρωση. Αυτό το μέτρο θα πρέπει να λαμβάνεται κατά προτεραιότητα. Επιπλέον, οι κατασκευαστές των μονάδων αναπτύσσουν μέτρα για την αποτροπή αυτού του φαινομένου. Π.χ., με την αποτελεσματικότερη σφράγιση των ακμών των μονάδων αποτρέπεται η διείσδυση της υγρασίας, με αποτέλεσμα την αφαίρεση του υποστρώματος από τη διαδικασία της διάβρωσης. Duennschicht-TI-UGR /9

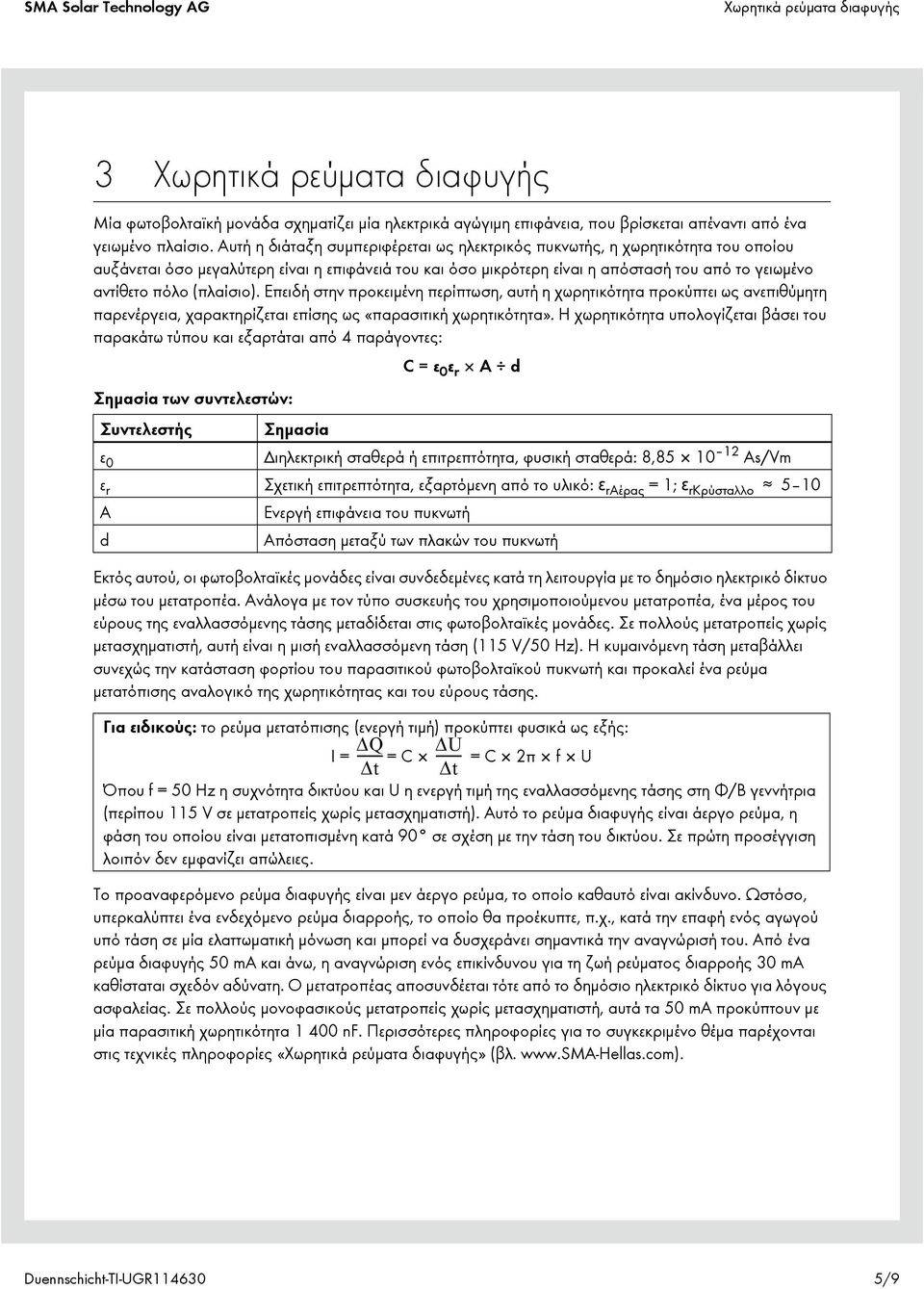

5 Χωρητικά ρεύματα διαφυγής 3 Χωρητικά ρεύματα διαφυγής Μία φωτοβολταϊκή μονάδα σχηματίζει μία ηλεκτρικά αγώγιμη επιφάνεια, που βρίσκεται απέναντι από ένα γειωμένο πλαίσιο. Αυτή η διάταξη συμπεριφέρεται ως ηλεκτρικός πυκνωτής, η χωρητικότητα του οποίου αυξάνεται όσο μεγαλύτερη είναι η επιφάνειά του και όσο μικρότερη είναι η απόστασή του από το γειωμένο αντίθετο πόλο (πλαίσιο). Επειδή στην προκειμένη περίπτωση, αυτή η χωρητικότητα προκύπτει ως ανεπιθύμητη παρενέργεια, χαρακτηρίζεται επίσης ως «παρασιτική χωρητικότητα». Η χωρητικότητα υπολογίζεται βάσει του παρακάτω τύπου και εξαρτάται από 4 παράγοντες: C = ε 0 ε r A d Σημασία των συντελεστών: Συντελεστής ε 0 Σημασία Διηλεκτρική σταθερά ή επιτρεπτότητα, φυσική σταθερά: 8, As/Vm ε r Σχετική επιτρεπτότητα, εξαρτόμενη από το υλικό: ε rαέρας = 1; ε rκρύσταλλο 5 10 A d Ενεργή επιφάνεια του πυκνωτή Απόσταση μεταξύ των πλακών του πυκνωτή Εκτός αυτού, οι φωτοβολταϊκές μονάδες είναι συνδεδεμένες κατά τη λειτουργία με το δημόσιο ηλεκτρικό δίκτυο μέσω του μετατροπέα. Ανάλογα με τον τύπο συσκευής του χρησιμοποιούμενου μετατροπέα, ένα μέρος του εύρους της εναλλασσόμενης τάσης μεταδίδεται στις φωτοβολταϊκές μονάδες. Σε πολλούς μετατροπείς χωρίς μετασχηματιστή, αυτή είναι η μισή εναλλασσόμενη τάση (115 V/50 Hz). Η κυμαινόμενη τάση μεταβάλλει συνεχώς την κατάσταση φορτίου του παρασιτικού φωτοβολταϊκού πυκνωτή και προκαλεί ένα ρεύμα μετατόπισης αναλογικό της χωρητικότητας και του εύρους τάσης. Για ειδικούς: το ρεύμα μετατόπισης (ενεργή τιμή) προκύπτει φυσικά ως εξής: I = ΔQ ΔU = C = C 2π f U Δt Δt Όπου f = 50 Hz η συχνότητα δικτύου και U η ενεργή τιμή της εναλλασσόμενης τάσης στη Φ/Β γεννήτρια (περίπου 115 V σε μετατροπείς χωρίς μετασχηματιστή). Αυτό το ρεύμα διαφυγής είναι άεργο ρεύμα, η φάση του οποίου είναι μετατοπισμένη κατά 90 σε σχέση με την τάση του δικτύου. Σε πρώτη προσέγγιση λοιπόν δεν εμφανίζει απώλειες. Το προαναφερόμενο ρεύμα διαφυγής είναι μεν άεργο ρεύμα, το οποίο καθαυτό είναι ακίνδυνο. Ωστόσο, υπερκαλύπτει ένα ενδεχόμενο ρεύμα διαρροής, το οποίο θα προέκυπτε, π.χ., κατά την επαφή ενός αγωγού υπό τάση σε μία ελαττωματική μόνωση και μπορεί να δυσχεράνει σημαντικά την αναγνώρισή του. Από ένα ρεύμα διαφυγής 50 ma και άνω, η αναγνώριση ενός επικίνδυνου για τη ζωή ρεύματος διαρροής 30 ma καθίσταται σχεδόν αδύνατη. Ο μετατροπέας αποσυνδέεται τότε από το δημόσιο ηλεκτρικό δίκτυο για λόγους ασφαλείας. Σε πολλούς μονοφασικούς μετατροπείς χωρίς μετασχηματιστή, αυτά τα 50 ma προκύπτουν με μία παρασιτική χωρητικότητα nf. Περισσότερες πληροφορίες για το συγκεκριμένο θέμα παρέχονται στις τεχνικές πληροφορίες «Χωρητικά ρεύματα διαφυγής» (βλ. Duennschicht-TI-UGR /9

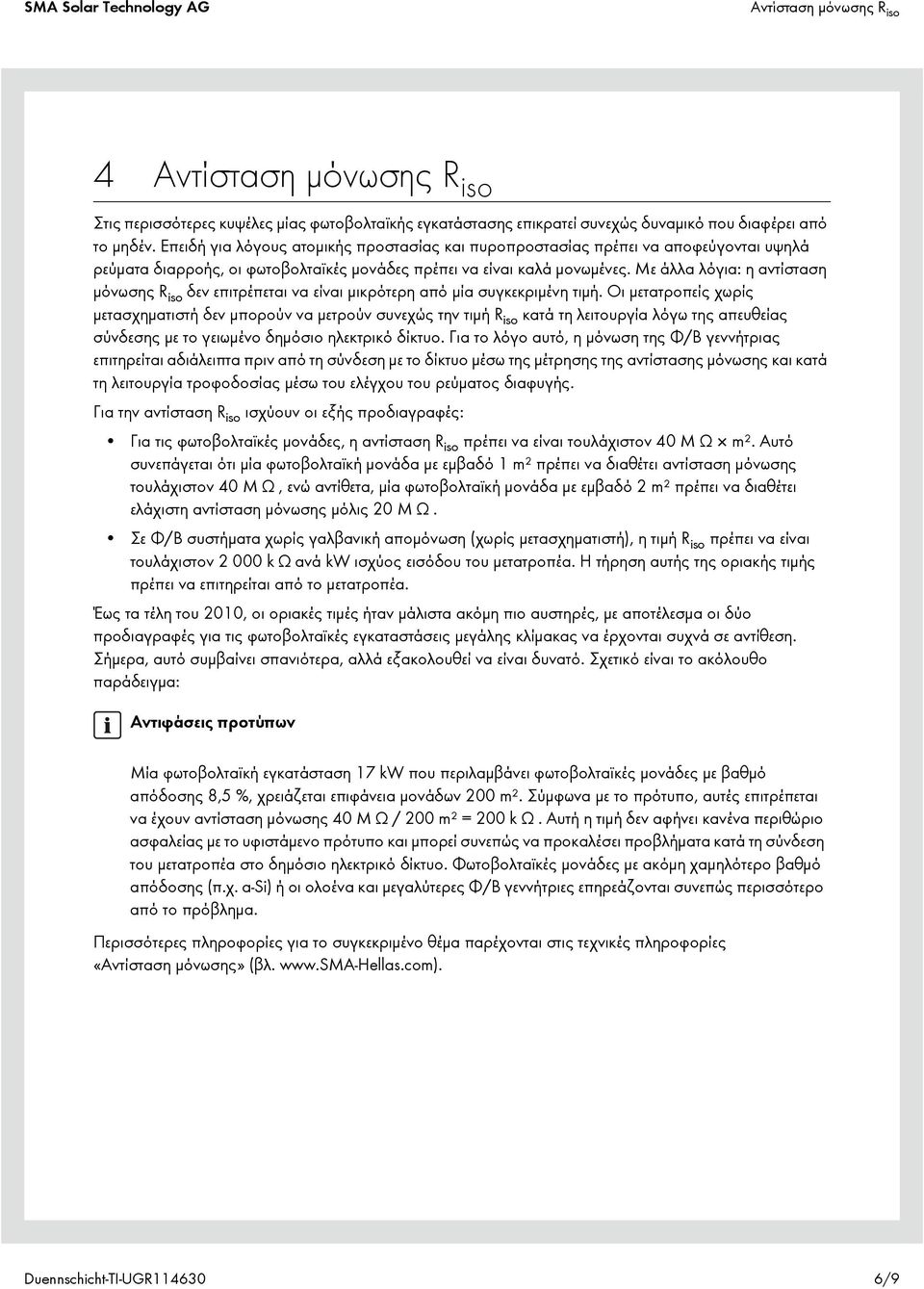

6 Αντίσταση μόνωσης R iso 4 Αντίσταση μόνωσης R iso Στις περισσότερες κυψέλες μίας φωτοβολταϊκής εγκατάστασης επικρατεί συνεχώς δυναμικό που διαφέρει από το μηδέν. Επειδή για λόγους ατομικής προστασίας και πυροπροστασίας πρέπει να αποφεύγονται υψηλά ρεύματα διαρροής, οι φωτοβολταϊκές μονάδες πρέπει να είναι καλά μονωμένες. Με άλλα λόγια: η αντίσταση μόνωσης R iso δεν επιτρέπεται να είναι μικρότερη από μία συγκεκριμένη τιμή. Οι μετατροπείς χωρίς μετασχηματιστή δεν μπορούν να μετρούν συνεχώς την τιμή R iso κατά τη λειτουργία λόγω της απευθείας σύνδεσης με το γειωμένο δημόσιο ηλεκτρικό δίκτυο. Για το λόγο αυτό, η μόνωση της Φ/Β γεννήτριας επιτηρείται αδιάλειπτα πριν από τη σύνδεση με το δίκτυο μέσω της μέτρησης της αντίστασης μόνωσης και κατά τη λειτουργία τροφοδοσίας μέσω του ελέγχου του ρεύματος διαφυγής. Για την αντίσταση R iso ισχύουν οι εξής προδιαγραφές: Για τις φωτοβολταϊκές μονάδες, η αντίσταση R iso πρέπει να είναι τουλάχιστον 40 M Ω m². Αυτό συνεπάγεται ότι μία φωτοβολταϊκή μονάδα με εμβαδό 1 m² πρέπει να διαθέτει αντίσταση μόνωσης τουλάχιστον 40 M Ω, ενώ αντίθετα, μία φωτοβολταϊκή μονάδα με εμβαδό 2 m² πρέπει να διαθέτει ελάχιστη αντίσταση μόνωσης μόλις 20 M Ω. Σε Φ/Β συστήματα χωρίς γαλβανική απομόνωση (χωρίς μετασχηματιστή), η τιμή R iso πρέπει να είναι τουλάχιστον k Ω ανά kw ισχύος εισόδου του μετατροπέα. Η τήρηση αυτής της οριακής τιμής πρέπει να επιτηρείται από το μετατροπέα. Έως τα τέλη του 2010, οι οριακές τιμές ήταν μάλιστα ακόμη πιο αυστηρές, με αποτέλεσμα οι δύο προδιαγραφές για τις φωτοβολταϊκές εγκαταστάσεις μεγάλης κλίμακας να έρχονται συχνά σε αντίθεση. Σήμερα, αυτό συμβαίνει σπανιότερα, αλλά εξακολουθεί να είναι δυνατό. Σχετικό είναι το ακόλουθο παράδειγμα: Αντιφάσεις προτύπων Μία φωτοβολταϊκή εγκατάσταση 17 kw που περιλαμβάνει φωτοβολταϊκές μονάδες με βαθμό απόδοσης 8,5 %, χρειάζεται επιφάνεια μονάδων 200 m². Σύμφωνα με το πρότυπο, αυτές επιτρέπεται να έχουν αντίσταση μόνωσης 40 M Ω / 200 m² = 200 k Ω. Αυτή η τιμή δεν αφήνει κανένα περιθώριο ασφαλείας με το υφιστάμενο πρότυπο και μπορεί συνεπώς να προκαλέσει προβλήματα κατά τη σύνδεση του μετατροπέα στο δημόσιο ηλεκτρικό δίκτυο. Φωτοβολταϊκές μονάδες με ακόμη χαμηλότερο βαθμό απόδοσης (π.χ. a-si) ή οι ολοένα και μεγαλύτερες Φ/Β γεννήτριες επηρεάζονται συνεπώς περισσότερο από το πρόβλημα. Περισσότερες πληροφορίες για το συγκεκριμένο θέμα παρέχονται στις τεχνικές πληροφορίες «Αντίσταση μόνωσης» (βλ. Duennschicht-TI-UGR /9

7 Δυναμικό προς γη 5 Δυναμικό προς γη Για να βρείτε τον κατάλληλο μετατροπέα για καθεμιά από τις αναφερόμενες απαιτήσεις για τις φωτοβολταϊκές μονάδες, πρέπει να είναι γνωστό το δυναμικό γεννήτριας που ρυθμίζεται κατά τη λειτουργία τροφοδοσίας στο θετικό και στον αρνητικό πόλο. Αυτό παρουσιάζεται στο ακόλουθο διάγραμμα: Δυναμικό γεννήτριας SB TL / SMC TL STP TL Τάση στη γη [V] SB με μετασχηματιστή SB με μετασχηματιστή και αρνητικό σετ γείωσης Εικόνα 3: Το δυναμικό της κατώτατης (μπλε) ή της ανώτατης (κόκκινη) φωτοβολταϊκής μονάδας (βλ. επίσης εικόνα 1) μίας στοιχειοσειράς εξαρτάται από το χρησιμοποιούμενο μετατροπέα και από το αν είναι γειωμένος ένας πόλος της γεννήτριας. Παραδείγματα για τάση στο σημείο μέγιστης ισχύος (MPP) 400 V. SB = Sunny Boy, SMC = Sunny Mini Central, STP = Sunny Tripower, TL = Transformerless (χωρίς μετασχηματιστή) Το δυναμικό γεννήτριας διαφέρει ανάλογα με τον τύπο κατασκευής (τοπολογία) του μετατροπέα. Εκτός αυτού παρέχεται η δυνατότητα της απευθείας γείωσης (μετατροπέας με μετασχηματιστή) και της λειτουργικής γείωσης μέσω μετάθεσης δυναμικού (μετατροπέας χωρίς μετασχηματιστή). Συνολικά, οι μετατροπείς SMA παρέχουν τις εξής δυνατότητες: Κλασικό σετ γείωσης. Αυτό το είδος γείωσης είναι δυνατό μόνο σε μετατροπείς SMA με μετασχηματιστή. Η σύνδεση γείωσης με το θετικό ή τον αρνητικό πόλο πραγματοποιείται μέσω εσωτερικής ασφάλειας τήξης παρέχοντας συνεπώς πρόσθετη ασφάλεια (πυροπροστασία). Η ασφάλεια επιτηρείται, έτσι ώστε να διατηρείται κατ' αυτόν τον τρόπο η επιτήρηση μόνωσης. Το σετ γείωσης διατίθεται τόσο για θετική όσο και για αρνητική γείωση. Οι μετατροπείς SMA SB xxxxhf διαθέτουν το λεγόμενο βύσμα γείωσης, το οποίο μπορεί να συνδεθεί σε δύο διαφορετικές θέσεις στο μετατροπέα. Με ένα και μοναδικό βύσμα μπορείτε συνεπώς να εξασφαλίσετε τη θετική ή την αρνητική γείωση. Στους μετατροπείς με πιστοποιητικό UL για τις ΗΠΑ και τον Καναδά, η λειτουργία του σετ γείωσης είναι ενσωματωμένη στο μετατροπέα, επειδή αυτοί πρέπει να είναι εξοπλισμένοι με GFDI (Ground Fault Detection Interrupter). Duennschicht-TI-UGR /9

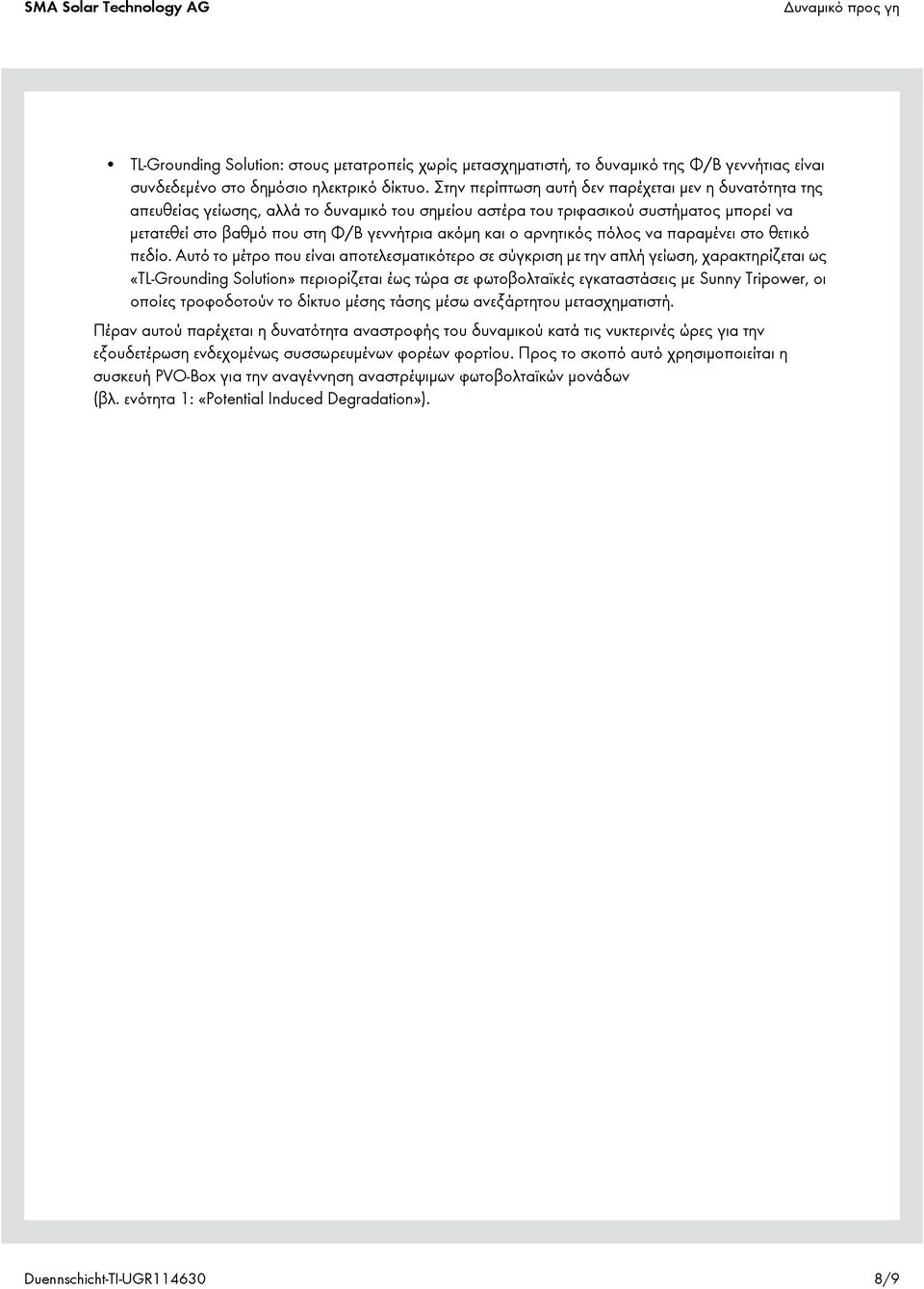

8 Δυναμικό προς γη TL-Grounding Solution: στους μετατροπείς χωρίς μετασχηματιστή, το δυναμικό της Φ/Β γεννήτιας είναι συνδεδεμένο στο δημόσιο ηλεκτρικό δίκτυο. Στην περίπτωση αυτή δεν παρέχεται μεν η δυνατότητα της απευθείας γείωσης, αλλά το δυναμικό του σημείου αστέρα του τριφασικού συστήματος μπορεί να μετατεθεί στο βαθμό που στη Φ/Β γεννήτρια ακόμη και ο αρνητικός πόλος να παραμένει στο θετικό πεδίο. Αυτό το μέτρο που είναι αποτελεσματικότερο σε σύγκριση με την απλή γείωση, χαρακτηρίζεται ως «TL-Grounding Solution» περιορίζεται έως τώρα σε φωτοβολταϊκές εγκαταστάσεις με Sunny Tripower, οι οποίες τροφοδοτούν το δίκτυο μέσης τάσης μέσω ανεξάρτητου μετασχηματιστή. Πέραν αυτού παρέχεται η δυνατότητα αναστροφής του δυναμικού κατά τις νυκτερινές ώρες για την εξουδετέρωση ενδεχομένως συσσωρευμένων φορέων φορτίου. Προς το σκοπό αυτό χρησιμοποιείται η συσκευή PVO-Box για την αναγέννηση αναστρέψιμων φωτοβολταϊκών μονάδων (βλ. ενότητα 1: «Potential Induced Degradation»). Duennschicht-TI-UGR /9

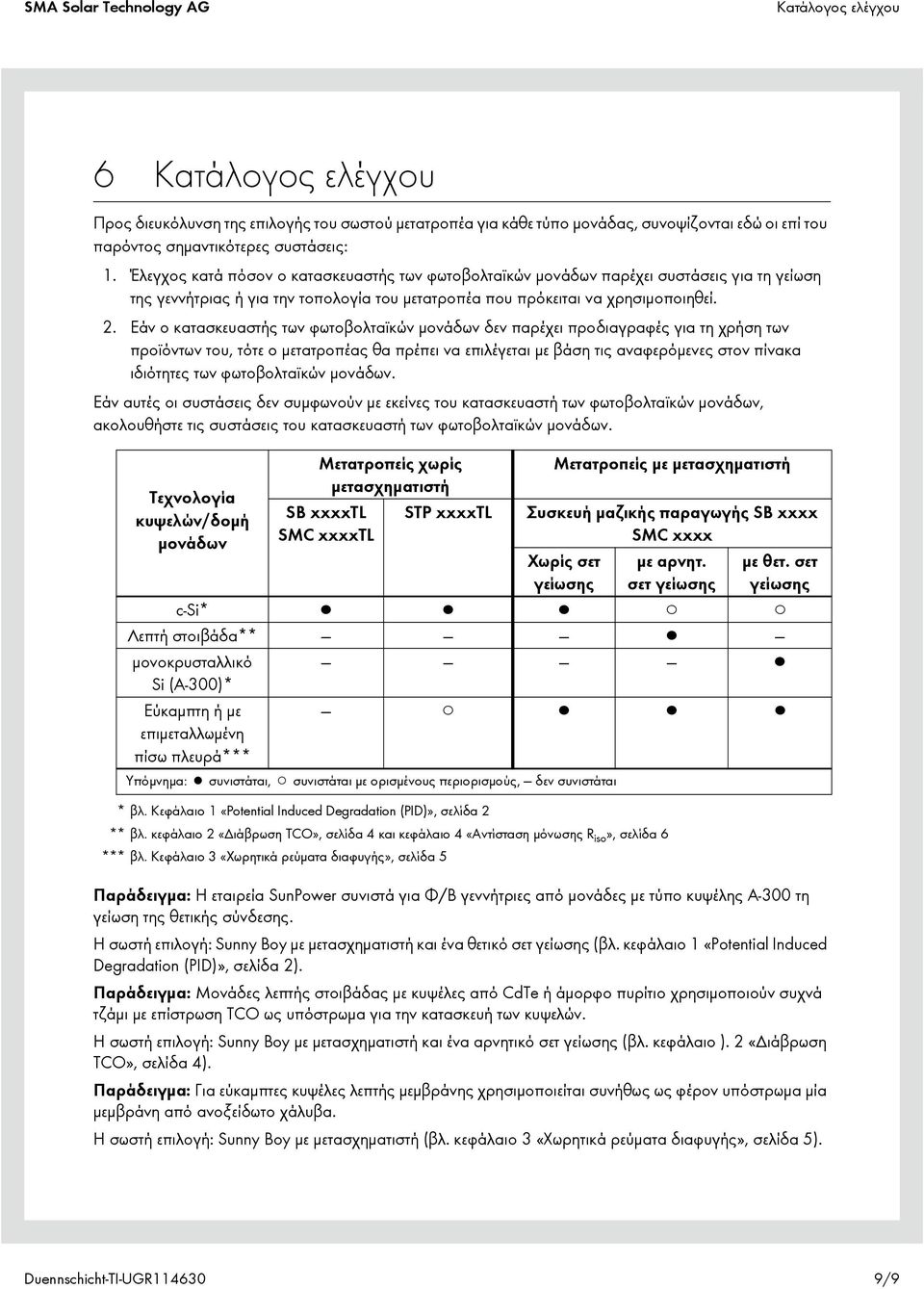

9 Κατάλογος ελέγχου 6 Κατάλογος ελέγχου Προς διευκόλυνση της επιλογής του σωστού μετατροπέα για κάθε τύπο μονάδας, συνοψίζονται εδώ οι επί του παρόντος σημαντικότερες συστάσεις: 1. Έλεγχος κατά πόσον ο κατασκευαστής των φωτοβολταϊκών μονάδων παρέχει συστάσεις για τη γείωση της γεννήτριας ή για την τοπολογία του μετατροπέα που πρόκειται να χρησιμοποιηθεί. 2. Εάν ο κατασκευαστής των φωτοβολταϊκών μονάδων δεν παρέχει προδιαγραφές για τη χρήση των προϊόντων του, τότε ο μετατροπέας θα πρέπει να επιλέγεται με βάση τις αναφερόμενες στον πίνακα ιδιότητες των φωτοβολταϊκών μονάδων. Εάν αυτές οι συστάσεις δεν συμφωνούν με εκείνες του κατασκευαστή των φωτοβολταϊκών μονάδων, ακολουθήστε τις συστάσεις του κατασκευαστή των φωτοβολταϊκών μονάδων. Τεχνολογία κυψελών/δομή μονάδων c-si* Λεπτή στοιβάδα** μονοκρυσταλλικό Si (A-300)* Εύκαμπτη ή με επιμεταλλωμένη πίσω πλευρά*** Μετατροπείς χωρίς μετασχηματιστή SB xxxxtl STP xxxxtl SMC xxxxtl Μετατροпείς με μετασχηματιστή Συσκευή μαζικής παραγωγής SB xxxx SMC xxxx Χωρίς σετ γείωσης με αρνητ. σετ γείωσης * βλ. Κεφάλαιο 1 «Potential Induced Degradation (PID)», σελίδα 2 ** βλ. κεφάλαιο 2 «Διάβρωση TCO», σελίδα 4 και κεφάλαιο 4 «Αντίσταση μόνωσης R iso», σελίδα 6 *** βλ. Κεφάλαιο 3 «Χωρητικά ρεύματα διαφυγής», σελίδα 5 με θετ. σετ γείωσης Υπόμνημα: συνιστάται, συνιστάται με ορισμένους περιορισμούς, δεν συνιστάται Παράδειγμα: Η εταιρεία SunPower συνιστά για Φ/Β γεννήτριες από μονάδες με τύπο κυψέλης A-300 τη γείωση της θετικής σύνδεσης. Η σωστή επιλογή: Sunny Boy με μετασχηματιστή και ένα θετικό σετ γείωσης (βλ. κεφάλαιο 1 «Potential Induced Degradation (PID)», σελίδα 2). Παράδειγμα: Μονάδες λεπτής στοιβάδας με κυψέλες από CdTe ή άμορφο πυρίτιο χρησιμοποιούν συχνά τζάμι με επίστρωση TCO ως υπόστρωμα για την κατασκευή των κυψελών. Η σωστή επιλογή: Sunny Boy με μετασχηματιστή και ένα αρνητικό σετ γείωσης (βλ. κεφάλαιο ). 2 «Διάβρωση TCO», σελίδα 4). Παράδειγμα: Για εύκαμπτες κυψέλες λεπτής μεμβράνης χρησιμοποιείται συνήθως ως φέρον υπόστρωμα μία μεμβράνη από ανοξείδωτο χάλυβα. Η σωστή επιλογή: Sunny Boy με μετασχηματιστή (βλ. κεφάλαιο 3 «Χωρητικά ρεύματα διαφυγής», σελίδα 5). Duennschicht-TI-UGR /9
