1 Νησιωτικά δίκτυα SUNNY ISLAND CHARGER Περιγραφή τεχνικών στοιχείων SIC40-TGR Έκδοση 2.0 GR

2

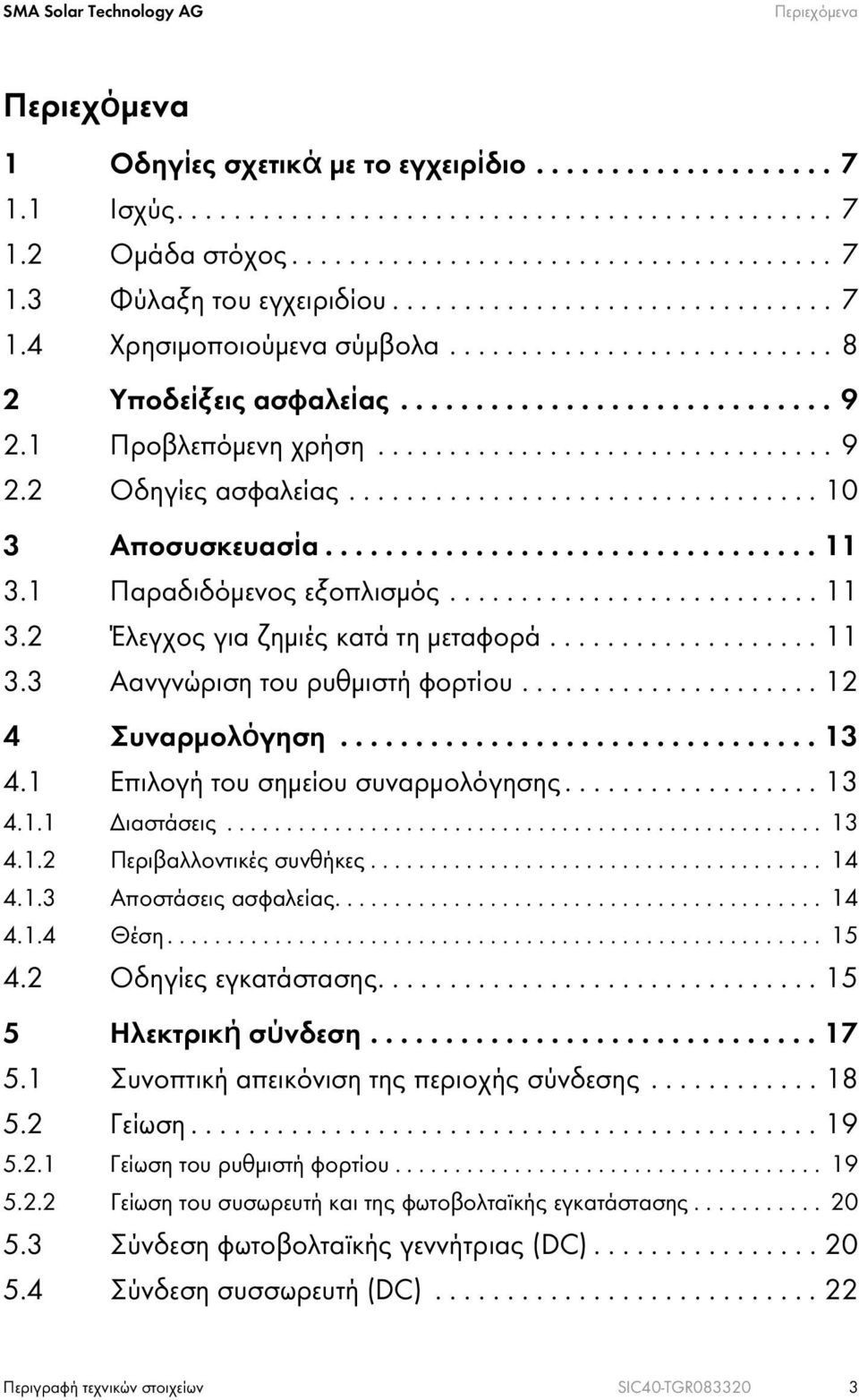

3 SMA Solar Technology AG Περιεχόμενα Περιεχόμενα 1 Οδηγίες σχετικά με το εγχειρίδιο Ισχύς Ομάδα στόχος Φύλαξη του εγχειριδίου Χρησιμοποιούμενα σύμβολα Υποδείξεις ασφαλείας Προβλεπόμενη χρήση Οδηγίες ασφαλείας Αποσυσκευασία Παραδιδόμενος εξοπλισμός Έλεγχος για ζημιές κατά τη μεταφορά Αανγνώριση του ρυθμιστή φορτίου Συναρμολόγηση Επιλογή του σημείου συναρμολόγησης Διαστάσεις Περιβαλλοντικές συνθήκες Αποστάσεις ασφαλείας Θέση Οδηγίες εγκατάστασης Ηλεκτρική σύνδεση Συνοπτική απεικόνιση της περιοχής σύνδεσης Γείωση Γείωση του ρυθμιστή φορτίου Γείωση του συσωρευτή και της φωτοβολταϊκής εγκατάστασης Σύνδεση φωτοβολταϊκής γεννήτριας (DC) Σύνδεση συσσωρευτή (DC) Περιγραφή τεχνικών στοιχείων SIC40-TGR

4 Περιεχόμενα SMA Solar Technology AG 5.5 Επικοινωνία Τοποθέτηση της διεπαφής επικοινωνίας Σύνδεση της διεπαφής επικοινωνίας Περαιτέρω συνδέσεις Επαφή ανίχνευσης σφαλμάτων Αισθητήρας θερμοκρασίας συσσωρευτών (Πρώτη) θέση σε λειτουργία Διαμόρφωση του ρυθμιστή φορτίου Τρόπος λειτουργίας Σύστημα συσσωρευτών Διεύθυνση συσκευών Τύπος συσσωρευτή Θέση σε λειτουργία Άνοιγμα και κλείσιμο Άνοιγμα του ρυθμιστή φορτίου Κλείσιμο του ρυθμιστή φορτίου Διαχείριση συσσωρευτών και ρύθμιση φορτίου Λειτουργία SMA Αυτόνομη λειτουργία Συντήρηση και καθαρισμός Αντικατάσταση των ασφαλειών τήξης Καθαρισμός των ψυκτρών Λίστες παραμέτρων στον μετατροπέα Sunny Island Τιμές ένδειξης Γεγονότα Σφάλματα (Προειδοποιήσεις) SIC40-TGR Περιγραφή τεχνικών στοιχείων

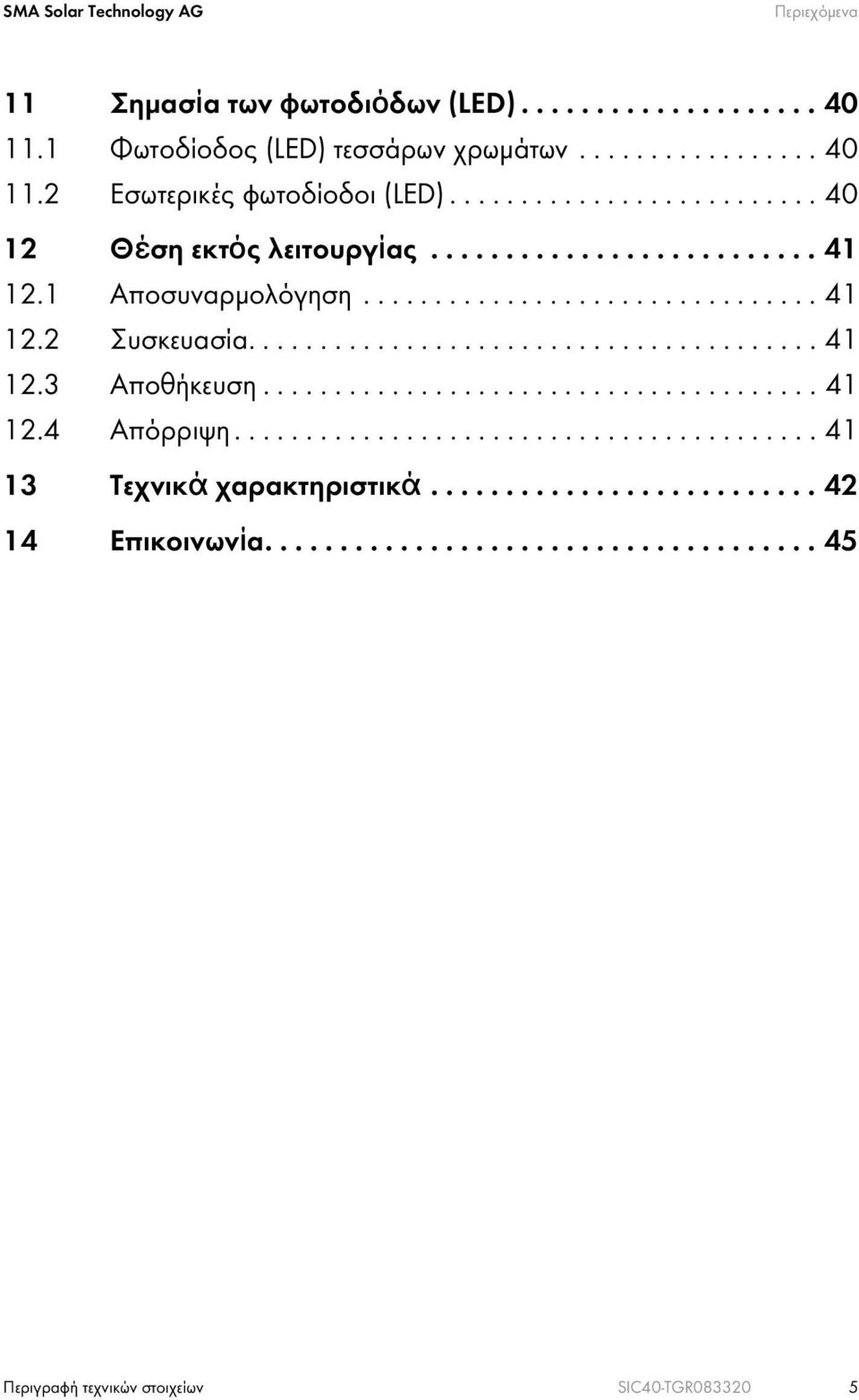

5 SMA Solar Technology AG Περιεχόμενα 11 Σημασία των φωτοδιόδων (LED) Φωτοδίοδος (LED) τεσσάρων χρωμάτων Εσωτερικές φωτοδίοδοι (LED) Θέση εκτός λειτουργίας Αποσυναρμολόγηση Συσκευασία Αποθήκευση Απόρριψη Τεχνικά χαρακτηριστικά Επικοινωνία Περιγραφή τεχνικών στοιχείων SIC40-TGR

6 Περιεχόμενα SMA Solar Technology AG 6 SIC40-TGR Περιγραφή τεχνικών στοιχείων

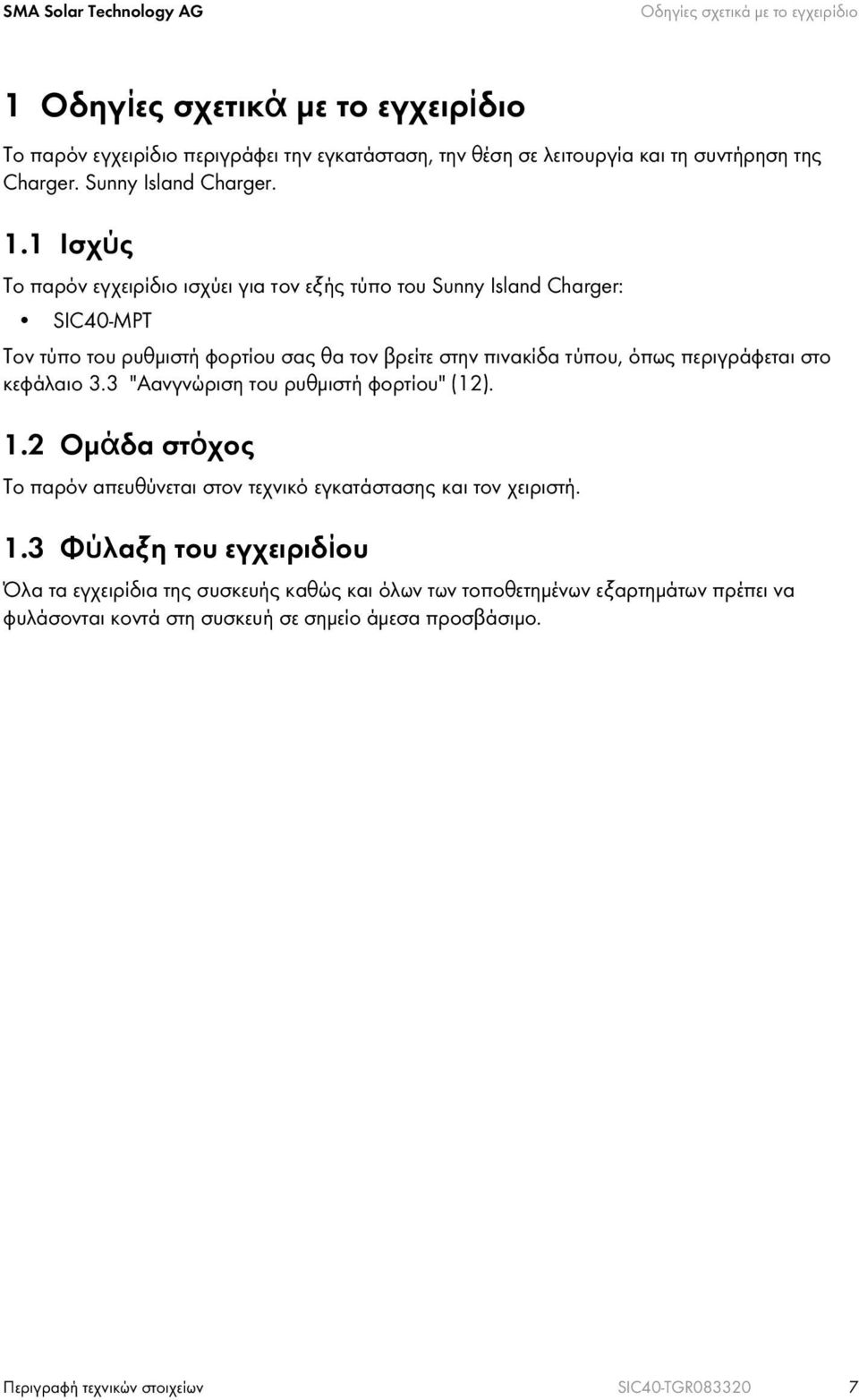

7 SMA Solar Technology AG Οδηγίες σχετικά με το εγχειρίδιο 1 Οδηγίες σχετικά με το εγχειρίδιο Το παρόν εγχειρίδιο περιγράφει την εγκατάσταση, την θέση σε λειτουργία και τη συντήρηση της Charger. Sunny Island Charger. 1.1 Ισχύς Το παρόν εγχειρίδιο ισχύει για τον εξής τύπο του Sunny Island Charger: SIC40-MPT Τον τύπο του ρυθμιστή φορτίου σας θα τον βρείτε στην πινακίδα τύπου, όπως περιγράφεται στο κεφάλαιο 3.3 "Αανγνώριση του ρυθμιστή φορτίου" (12). 1.2 Ομάδα στόχος Το παρόν απευθύνεται στον τεχνικό εγκατάστασης και τον χειριστή. 1.3 Φύλαξη του εγχειριδίου Όλα τα εγχειρίδια της συσκευής καθώς και όλων των τοποθετημένων εξαρτημάτων πρέπει να φυλάσονται κοντά στη συσκευή σε σημείο άμεσα προσβάσιμο. Περιγραφή τεχνικών στοιχείων SIC40-TGR

8 Οδηγίες σχετικά με το εγχειρίδιο SMA Solar Technology AG 1.4 Χρησιμοποιούμενα σύμβολα Στο παρόν έγγραφο χρησιμοποιούνται οι εξής προειδοποιήσεις και γενικές υποδείξεις. ΚΙΝΔΥΝΟΣ! "ΚΙΝΔΥΝΟΣ" επισημαίνει οδηγία, η μη τήρηση της οποίας μπορεί να επιφέρει το θάνατο ή σοβαρές σωματικές βλάβες! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! "ΠΡΟΕΙΔΟΠΟΙΗΣΗ" επισημαίνει οδηγία, η μη τήρηση της οποίας μπορεί να επιφέρει το θάνατο και σοβαρές σωματικές βλάβες! ΠΡΟΣΕΞΤΕ! "ΠΡΟΣΕΞΤΕ" επισημαίνει οδηγία, η μη τήρηση της οποίας μπορεί να επιφέρει ελαφρείς ή μέτριους τραυματισμούς! ΠΡΟΣΟΧΗ! "ΠΡΟΣΟΧΗ" επισημαίνει οδηγία, η μη τήρηση της οποίας μπορεί να επιφέρει υλικές ζημιές! Υπόδειξη Το σύμβολο αυτό επισημαίνει πληροφορίες σημαντικές για την βέλτιστη λειτουργία του προϊόντος σας. 8 SIC40-TGR Περιγραφή τεχνικών στοιχείων

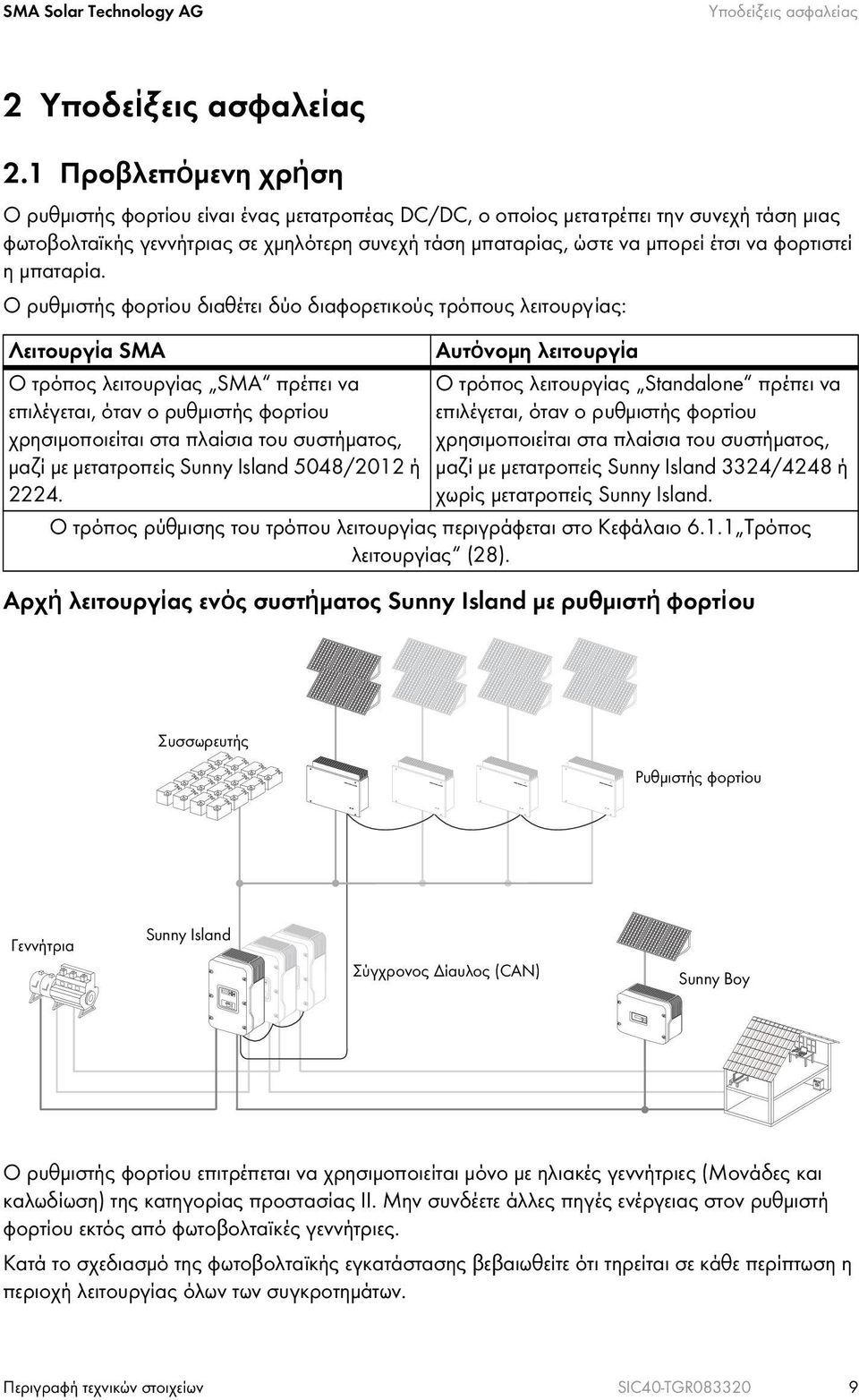

9 SMA Solar Technology AG Υποδείξεις ασφαλείας 2 Υποδείξεις ασφαλείας 2.1 Προβλεπόμενη χρήση Ο ρυθμιστής φορτίου είναι ένας μετατροπέας DC/DC, ο οποίος μετατρέπει την συνεχή τάση μιας φωτοβολταϊκής γεννήτριας σε χμηλότερη συνεχή τάση μπαταρίας, ώστε να μπορεί έτσι να φορτιστεί η μπαταρία. Ο ρυθμιστής φορτίου διαθέτει δύο διαφορετικούς τρόπους λειτουργίας: Λειτουργία SMA Αυτόνομη λειτουργία Ο τρόπος λειτουργίας SMA πρέπει να Ο τρόπος λειτουργίας Standalone πρέπει να επιλέγεται, όταν ο ρυθμιστής φορτίου επιλέγεται, όταν ο ρυθμιστής φορτίου χρησιμοποιείται στα πλαίσια του συστήματος, χρησιμοποιείται στα πλαίσια του συστήματος, μαζί με μετατροπείς Sunny Island 5048/2012 ή μαζί με μετατροπείς Sunny Island 3324/4248 ή χωρίς μετατροπείς Sunny Island. Ο τρόπος ρύθμισης του τρόπου λειτουργίας περιγράφεται στο Κεφάλαιο Τρόπος λειτουργίας (28). Αρχή λειτουργίας ενός συστήματος Sunny Island με ρυθμιστή φορτίου Συσσωρευτής Ρυθμιστής φορτίου Γεννήτρια Sunny Island Σύγχρονος Δίαυλος (CAN) Sunny Boy Ο ρυθμιστής φορτίου επιτρέπεται να χρησιμοποιείται μόνο με ηλιακές γεννήτριες (Μονάδες και καλωδίωση) της κατηγορίας προστασίας II. Μην συνδέετε άλλες πηγές ενέργειας στον ρυθμιστή φορτίου εκτός από φωτοβολταϊκές γεννήτριες. Κατά το σχεδιασμό της φωτοβολταϊκής εγκατάστασης βεβαιωθείτε ότι τηρείται σε κάθε περίπτωση η περιοχή λειτουργίας όλων των συγκροτημάτων. Περιγραφή τεχνικών στοιχείων SIC40-TGR

10 Υποδείξεις ασφαλείας SMA Solar Technology AG Η μέγιστη τάση άνευ φορτίου της φωτοβολταϊκής γεννήτριας θα πρέπει, ακόμη και σε πολύ χαμηλές θερμοκρασίες περιβάλλοντος να μην ξεπερνά ποτέ τη μέγιστη τάση εισόδου του ρυθμιστή φορτίου (140 V). Κατά τη λειτουργία η τάση της φωτοβολταϊκής γεννήτριας θα πρέπει να είναι πάντοτε 5 V υψηλότερη από την τάση συσσωρευτή. Ο ρυθμιστής φορτίου είναι κατάλληλος για ρεύματα συσσωρευτών έως το πολύ 40 A στα 48 V και 50 A στα 24 V/12V τάσης συσσωρευτή. Η καταλληλότητα μιας φωτοβολταϊκής γεννήτριας για τον ρυθμιστή φορτίου καθορίζεται κατά κύριο λόγο από την τάση εξόδου και το ρεύμα εξόδου της φωτοβολταϊκής γεννήτριας. Λάβετε κατά κύριο λόγο υπόψη σας τις προδιαγραφές του κατασκευαστή των μονάδων. Στα πλαίσια της προβλεπόμενης χρήσης θα πρέπει να τηρούνται και όλες οι οδηγίες των τεχνικών συνοδευτικών εγγράφων. 2.2 Οδηγίες ασφαλείας ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στον ρυθμιστή φορτίου Όλες οι εργασίες στον ρυθμιστή φορτίου και στο εσωτερικό του επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο. ΠΡΟΣΕΞΤΕ! Κίνδυνος εγκαυμάτων από θερμά τμήματα του κελύφους. Μην αγγίζετε το κέλυφος του ρυθμιστή φορτίου κατά τη διάρκεια της λειτουργίας. Γείωση της φωτοβολταϊκής γεννήτριας Τηρείτε τους κατά τόπους κανονισμούς για τη γείωση των φωτοβολταϊκών μονάδων και της φωτοβολταϊκής γεννήτριας. Η SMA συνιστά την αγώγιμη σύνδεση του πλαισίου της φωτοβολταϊκής γεννήτριας και άλλων αγώγιμων επιφανειών και η γείωσή τους, ώστε να εξασφαλίζεται η μέγιστη δυνατή προστασίας για την εγκατάσταση και το προσωπικό. 10 SIC40-TGR Περιγραφή τεχνικών στοιχείων

11 SMA Solar Technology AG Αποσυσκευασία 3 Αποσυσκευασία 3.1 Παραδιδόμενος εξοπλισμός Αντικείμενο Αριθμός Περιγραφή A 1 Ρυθμιστής φορτίου B 1 Δήλωση συμμόρφωσης Ε.Ε. C 1 Περιγραφή τεχνικών στοιχείων D 2 Ασφάλεια τήξης (30 A) E (προαιρετικά) 1 Διεπαφή επικοινωνίας SIC-PB και καλώδιο RJ45 (5m) F (προαιρετικά) 1 Αισθητήρας θερμοκρασίας συσσωρευτών 3.2 Έλεγχος για ζημιές κατά τη μεταφορά Ελέγξτε τον ρυθμιστή φορτίου για εξωτερικές ζημιές, όπως για παράδειγμα ρωγμές στο κέλυφος. Σε περίπτωση που εντοπίσετε ζημιές επικοινωνήστε με τον έμπορό σας. Περιγραφή τεχνικών στοιχείων SIC40-TGR

12 Αποσυσκευασία SMA Solar Technology AG 3.3 Αανγνώριση του ρυθμιστή φορτίου Μπορείτε να αναγνωρίσετε τον ρυθμιστή φορτίου μέσω της πινακίδας τύπου του. Η πινακίδα τύπου βρίσκεται στη δεξιά πλευρά του κελύφους. Τύπος συσκευής Αρ. σειράς 12 SIC40-TGR Περιγραφή τεχνικών στοιχείων

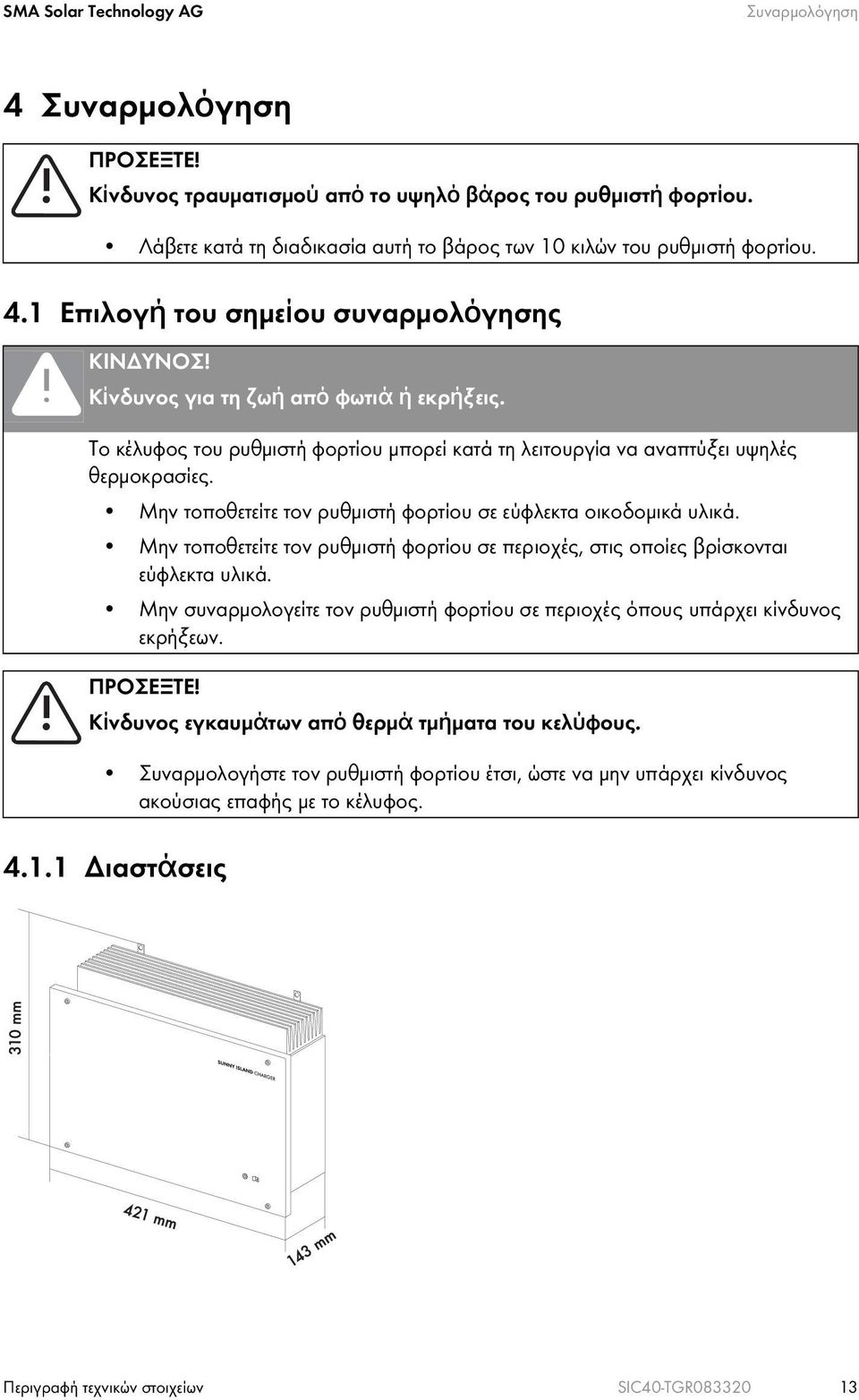

13 SMA Solar Technology AG Συναρμολόγηση 4 Συναρμολόγηση ΠΡΟΣΕΞΤΕ! Κίνδυνος τραυματισμού από το υψηλό βάρος του ρυθμιστή φορτίου. Λάβετε κατά τη διαδικασία αυτή το βάρος των 10 κιλών του ρυθμιστή φορτίου. 4.1 Επιλογή του σημείου συναρμολόγησης ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή από φωτιά ή εκρήξεις. Το κέλυφος του ρυθμιστή φορτίου μπορεί κατά τη λειτουργία να αναπτύξει υψηλές θερμοκρασίες. Μην τοποθετείτε τον ρυθμιστή φορτίου σε εύφλεκτα οικοδομικά υλικά. Μην τοποθετείτε τον ρυθμιστή φορτίου σε περιοχές, στις οποίες βρίσκονται εύφλεκτα υλικά. Μην συναρμολογείτε τον ρυθμιστή φορτίου σε περιοχές όπους υπάρχει κίνδυνος εκρήξεων. ΠΡΟΣΕΞΤΕ! Κίνδυνος εγκαυμάτων από θερμά τμήματα του κελύφους. Συναρμολογήστε τον ρυθμιστή φορτίου έτσι, ώστε να μην υπάρχει κίνδυνος ακούσιας επαφής με το κέλυφος Διαστάσεις Περιγραφή τεχνικών στοιχείων SIC40-TGR

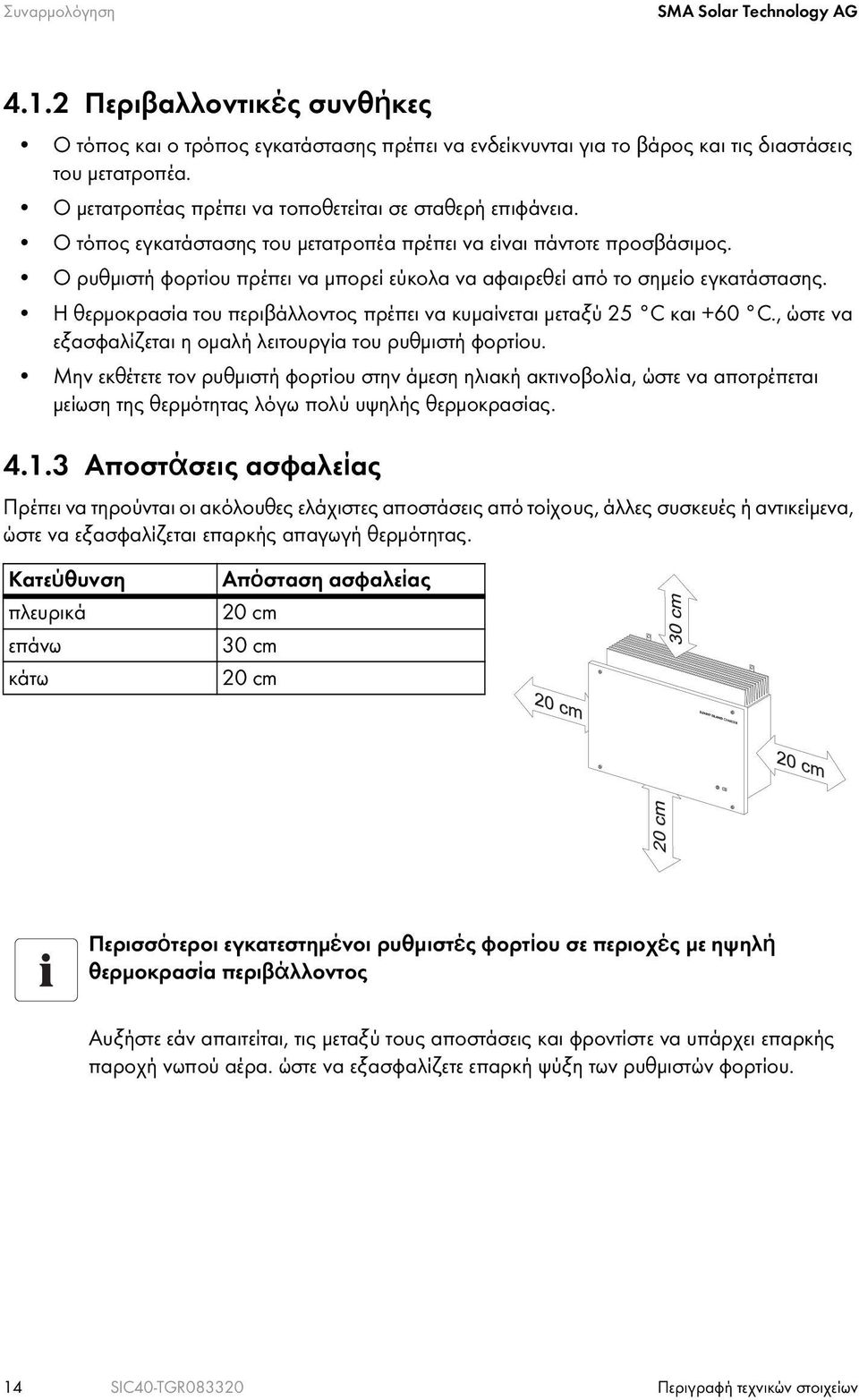

14 Συναρμολόγηση SMA Solar Technology AG Περιβαλλοντικές συνθήκες Ο τόπος και ο τρόπος εγκατάστασης πρέπει να ενδείκνυνται για το βάρος και τις διαστάσεις του μετατροπέα. Ο μετατροπέας πρέπει να τοποθετείται σε σταθερή επιφάνεια. Ο τόπος εγκατάστασης του μετατροπέα πρέπει να είναι πάντοτε προσβάσιμος. Ο ρυθμιστή φορτίου πρέπει να μπορεί εύκολα να αφαιρεθεί από το σημείο εγκατάστασης. Η θερμοκρασία του περιβάλλοντος πρέπει να κυμαίνεται μεταξύ 25 C και +60 C., ώστε να εξασφαλίζεται η ομαλή λειτουργία του ρυθμιστή φορτίου. Μην εκθέτετε τον ρυθμιστή φορτίου στην άμεση ηλιακή ακτινοβολία, ώστε να αποτρέπεται μείωση της θερμότητας λόγω πολύ υψηλής θερμοκρασίας Αποστάσεις ασφαλείας Πρέπει να τηρούνται οι ακόλουθες ελάχιστες αποστάσεις από τοίχους, άλλες συσκευές ή αντικείμενα, ώστε να εξασφαλίζεται επαρκής απαγωγή θερμότητας. Κατεύθυνση πλευρικά επάνω κάτω Απόσταση ασφαλείας 20 cm 30 cm 20 cm, Περισσότεροι εγκατεστημένοι ρυθμιστές φορτίου σε περιοχές με ηψηλή θερμοκρασία περιβάλλοντος Αυξήστε εάν απαιτείται, τις μεταξύ τους αποστάσεις και φροντίστε να υπάρχει επαρκής παροχή νωπού αέρα. ώστε να εξασφαλίζετε επαρκή ψύξη των ρυθμιστών φορτίου. 14 SIC40-TGR Περιγραφή τεχνικών στοιχείων

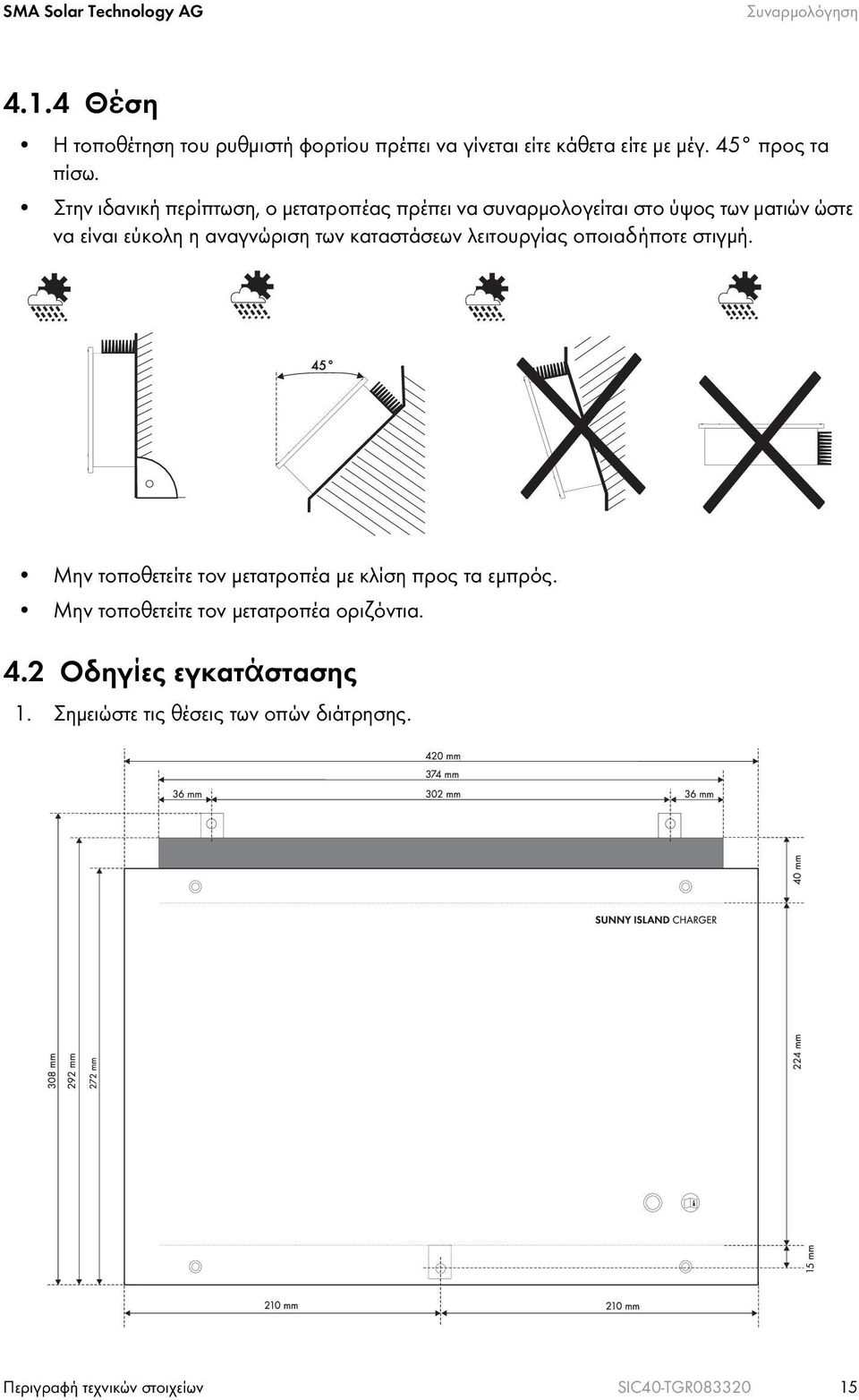

15 SMA Solar Technology AG Συναρμολόγηση Θέση Η τοποθέτηση του ρυθμιστή φορτίου πρέπει να γίνεται είτε κάθετα είτε με μέγ. 45 προς τα πίσω. Στην ιδανική περίπτωση, ο μετατροπέας πρέπει να συναρμολογείται στο ύψος των ματιών ώστε να είναι εύκολη η αναγνώριση των καταστάσεων λειτουργίας οποιαδήποτε στιγμή. Μην τοποθετείτε τον μετατροπέα με κλίση προς τα εμπρός. Μην τοποθετείτε τον μετατροπέα οριζόντια. 4.2 Οδηγίες εγκατάστασης 1. Σημειώστε τις θέσεις των οπών διάτρησης. Περιγραφή τεχνικών στοιχείων SIC40-TGR

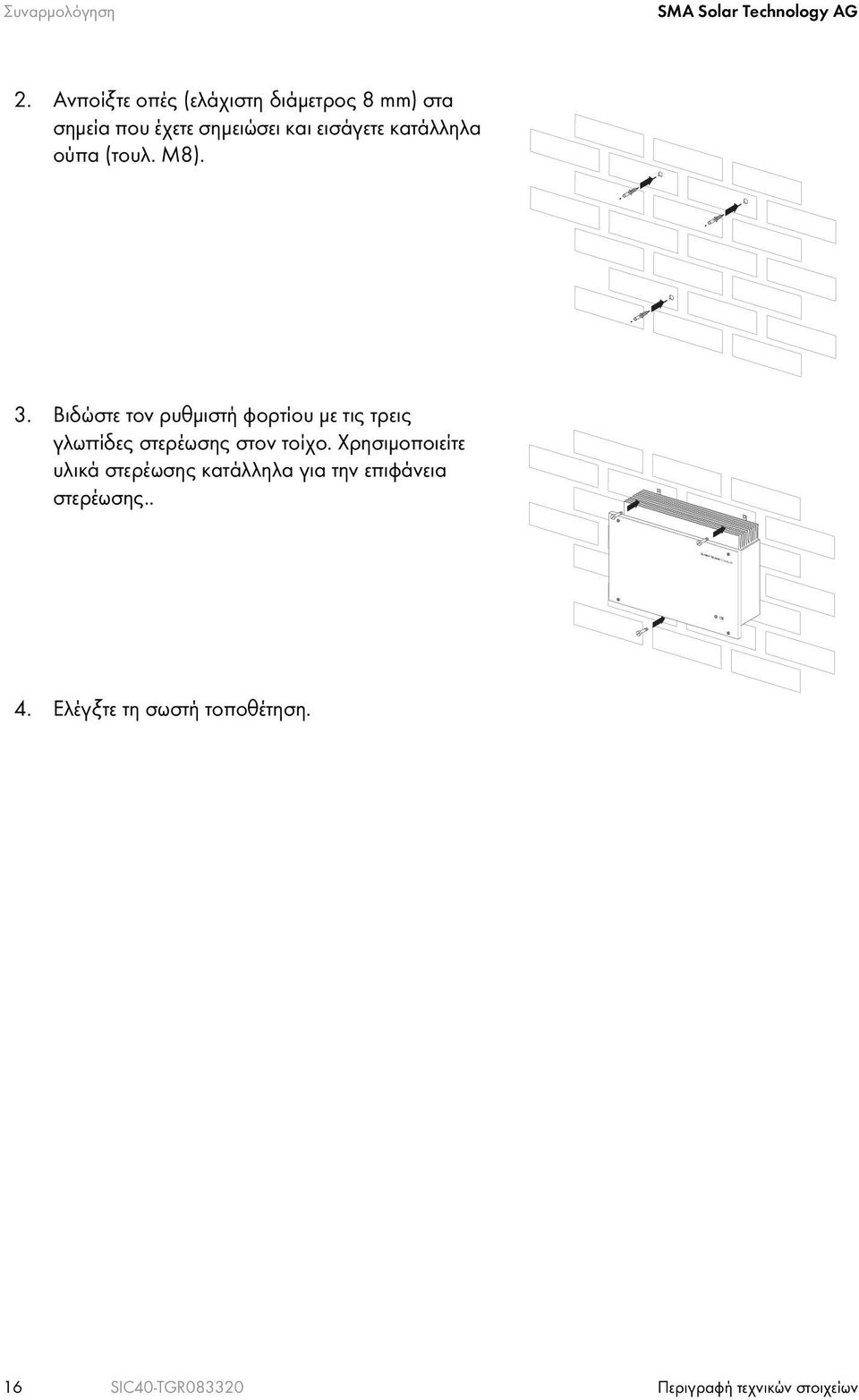

16 Συναρμολόγηση SMA Solar Technology AG 2. Ανποίξτε οπές (ελάχιστη διάμετρος 8 mm) στα σημεία που έχετε σημειώσει και εισάγετε κατάλληλα ούπα (τουλ. M8). 3. Βιδώστε τον ρυθμιστή φορτίου με τις τρεις γλωττίδες στερέωσης στον τοίχο. Χρησιμοποιείτε υλικά στερέωσης κατάλληλα για την επιφάνεια στερέωσης.. SUNNY ISLAND CHARGER 4. Ελέγξτε τη σωστή τοποθέτηση. 16 SIC40-TGR Περιγραφή τεχνικών στοιχείων

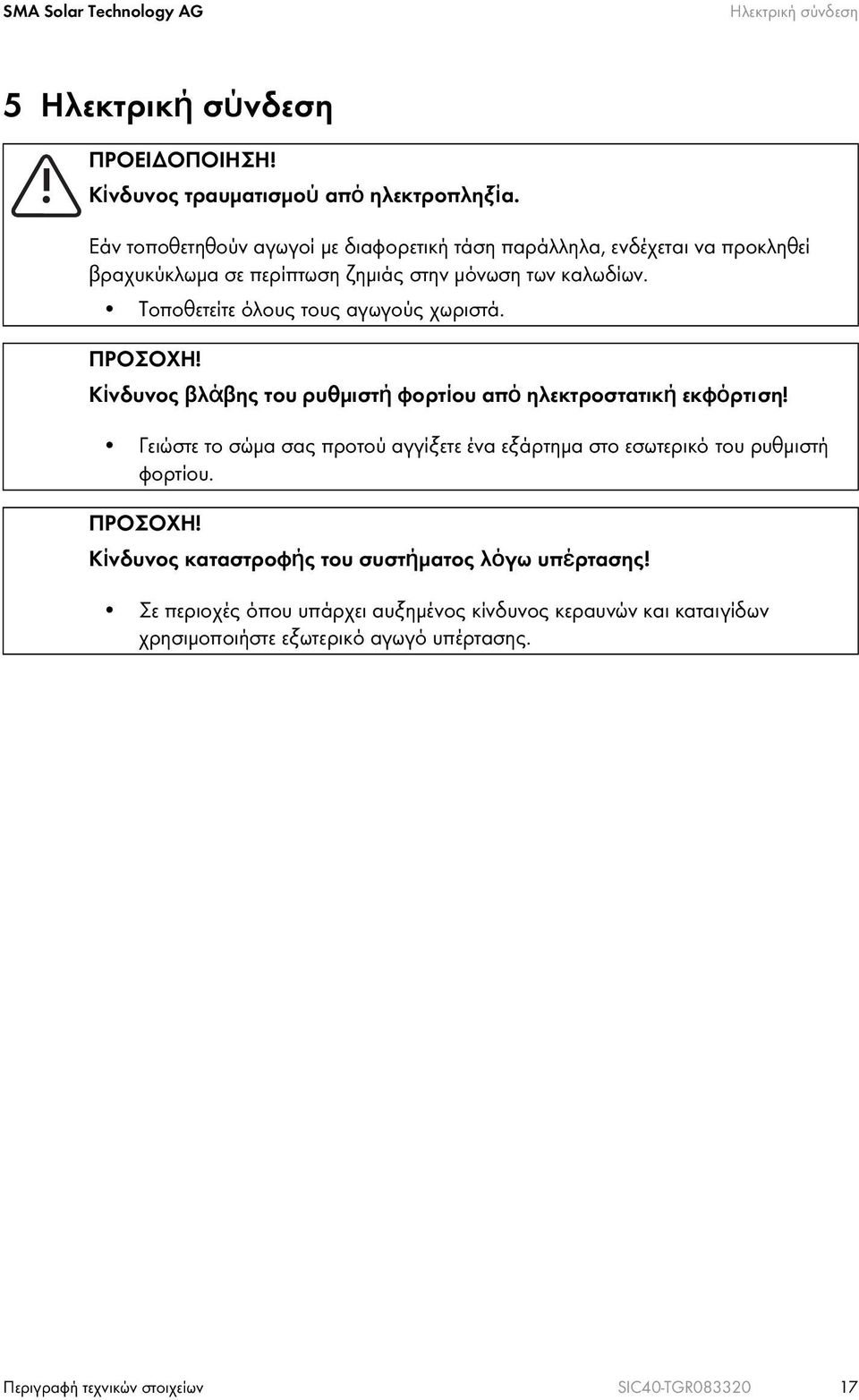

17 SMA Solar Technology AG Ηλεκτρική σύνδεση 5 Ηλεκτρική σύνδεση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού από ηλεκτροπληξία. Εάν τοποθετηθούν αγωγοί με διαφορετική τάση παράλληλα, ενδέχεται να προκληθεί βραχυκύκλωμα σε περίπτωση ζημιάς στην μόνωση των καλωδίων. Τοποθετείτε όλους τους αγωγούς χωριστά. ΠΡΟΣΟΧΗ! Κίνδυνος βλάβης του ρυθμιστή φορτίου από ηλεκτροστατική εκφόρτιση! Γειώστε το σώμα σας προτού αγγίξετε ένα εξάρτημα στο εσωτερικό του ρυθμιστή φορτίου. ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του συστήματος λόγω υπέρτασης! Σε περιοχές όπου υπάρχει αυξημένος κίνδυνος κεραυνών και καταιγίδων χρησιμοποιήστε εξωτερικό αγωγό υπέρτασης. Περιγραφή τεχνικών στοιχείων SIC40-TGR

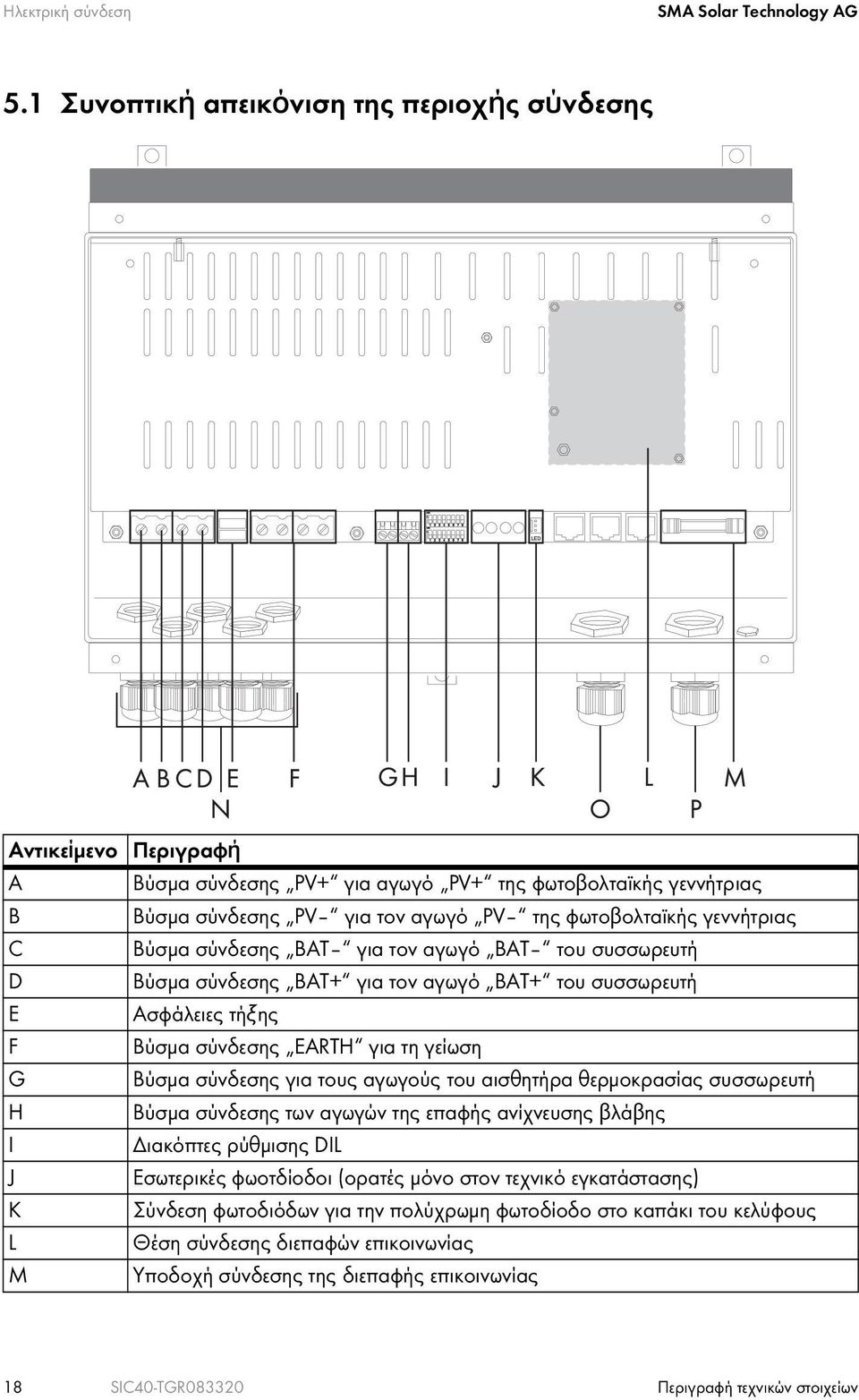

18 Ηλεκτρική σύνδεση SMA Solar Technology AG 5.1 Συνοπτική απεικόνιση της περιοχής σύνδεσης Αντικείμενο Περιγραφή A Βύσμα σύνδεσης PV+ για αγωγό PV+ της φωτοβολταϊκής γεννήτριας B Βύσμα σύνδεσης PV για τον αγωγό PV της φωτοβολταϊκής γεννήτριας C Βύσμα σύνδεσης BAT για τον αγωγό BAT του συσσωρευτή D Βύσμα σύνδεσης BAT+ για τον αγωγό BAT+ του συσσωρευτή E Ασφάλειες τήξης F Βύσμα σύνδεσης EARTH για τη γείωση G Βύσμα σύνδεσης για τους αγωγούς του αισθητήρα θερμοκρασίας συσσωρευτή H Βύσμα σύνδεσης των αγωγών της επαφής ανίχνευσης βλάβης I Διακόπτες ρύθμισης DIL J Εσωτερικές φωοτδίοδοι (ορατές μόνο στον τεχνικό εγκατάστασης) K Σύνδεση φωτοδιόδων για την πολύχρωμη φωτοδίοδο στο καπάκι του κελύφους L Θέση σύνδεσης διεπαφών επικοινωνίας M Υποδοχή σύνδεσης της διεπαφής επικοινωνίας 18 SIC40-TGR Περιγραφή τεχνικών στοιχείων

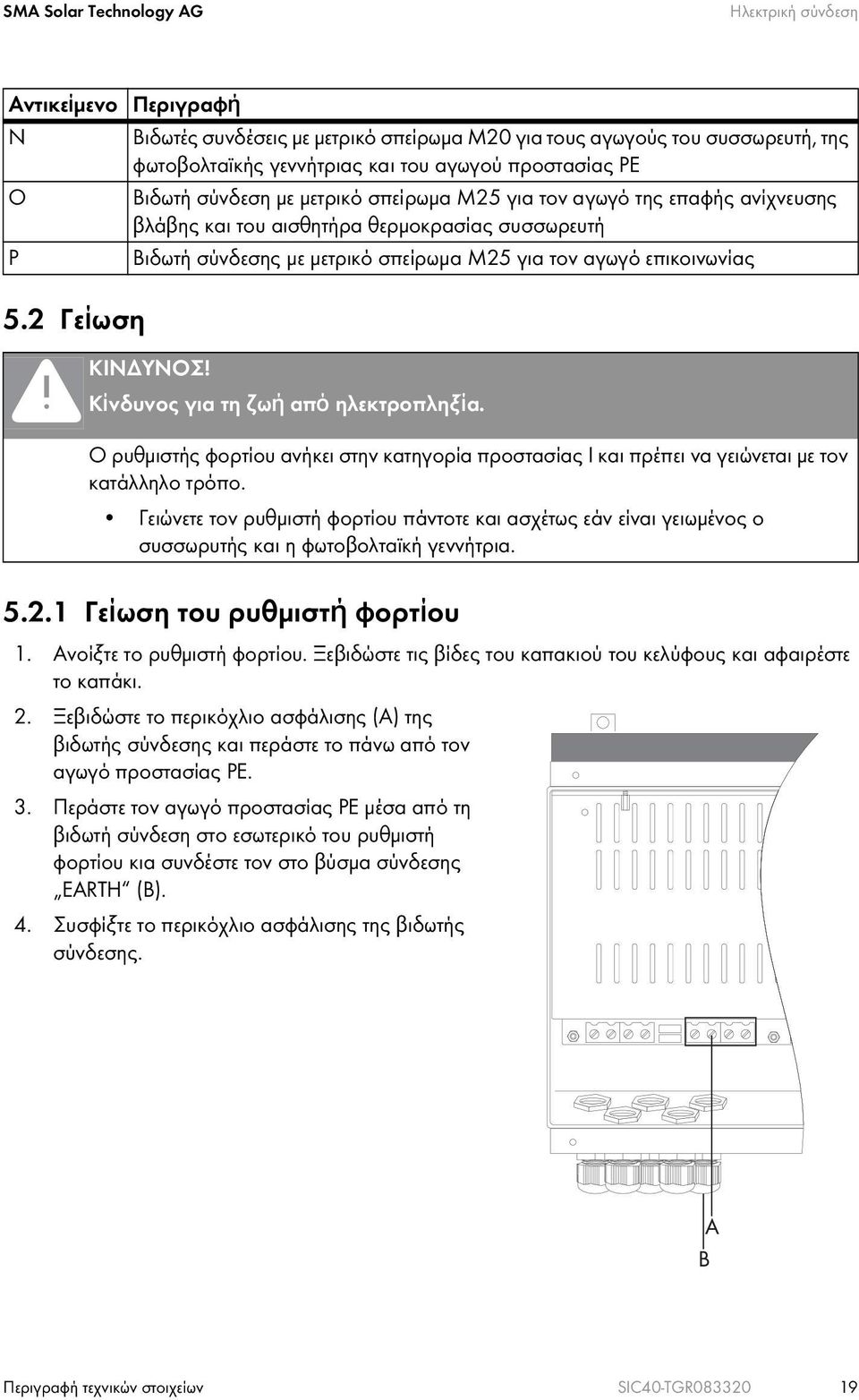

19 SMA Solar Technology AG Ηλεκτρική σύνδεση Αντικείμενο Περιγραφή N Βιδωτές συνδέσεις με μετρικό σπείρωμα M20 για τους αγωγούς του συσσωρευτή, της φωτοβολταϊκής γεννήτριας και του αγωγού προστασίας PE O Βιδωτή σύνδεση με μετρικό σπείρωμα M25 για τον αγωγό της επαφής ανίχνευσης βλάβης και του αισθητήρα θερμοκρασίας συσσωρευτή P Βιδωτή σύνδεσης με μετρικό σπείρωμα M25 για τον αγωγό επικοινωνίας 5.2 Γείωση ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή από ηλεκτροπληξία. Ο ρυθμιστής φορτίου ανήκει στην κατηγορία προστασίας I και πρέπει να γειώνεται με τον κατάλληλο τρόπο. Γειώνετε τον ρυθμιστή φορτίου πάντοτε και ασχέτως εάν είναι γειωμένος ο συσσωρυτής και η φωτοβολταϊκή γεννήτρια Γείωση του ρυθμιστή φορτίου 1. Ανοίξτε το ρυθμιστή φορτίου. Ξεβιδώστε τις βίδες του καπακιού του κελύφους και αφαιρέστε το καπάκι. 2. Ξεβιδώστε το περικόχλιο ασφάλισης (A) της βιδωτής σύνδεσης και περάστε το πάνω από τον αγωγό προστασίας PE. 3. Περάστε τον αγωγό προστασίας PE μέσα από τη βιδωτή σύνδεση στο εσωτερικό του ρυθμιστή φορτίου κια συνδέστε τον στο βύσμα σύνδεσης EARTH (B). 4. Συσφίξτε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης. Περιγραφή τεχνικών στοιχείων SIC40-TGR

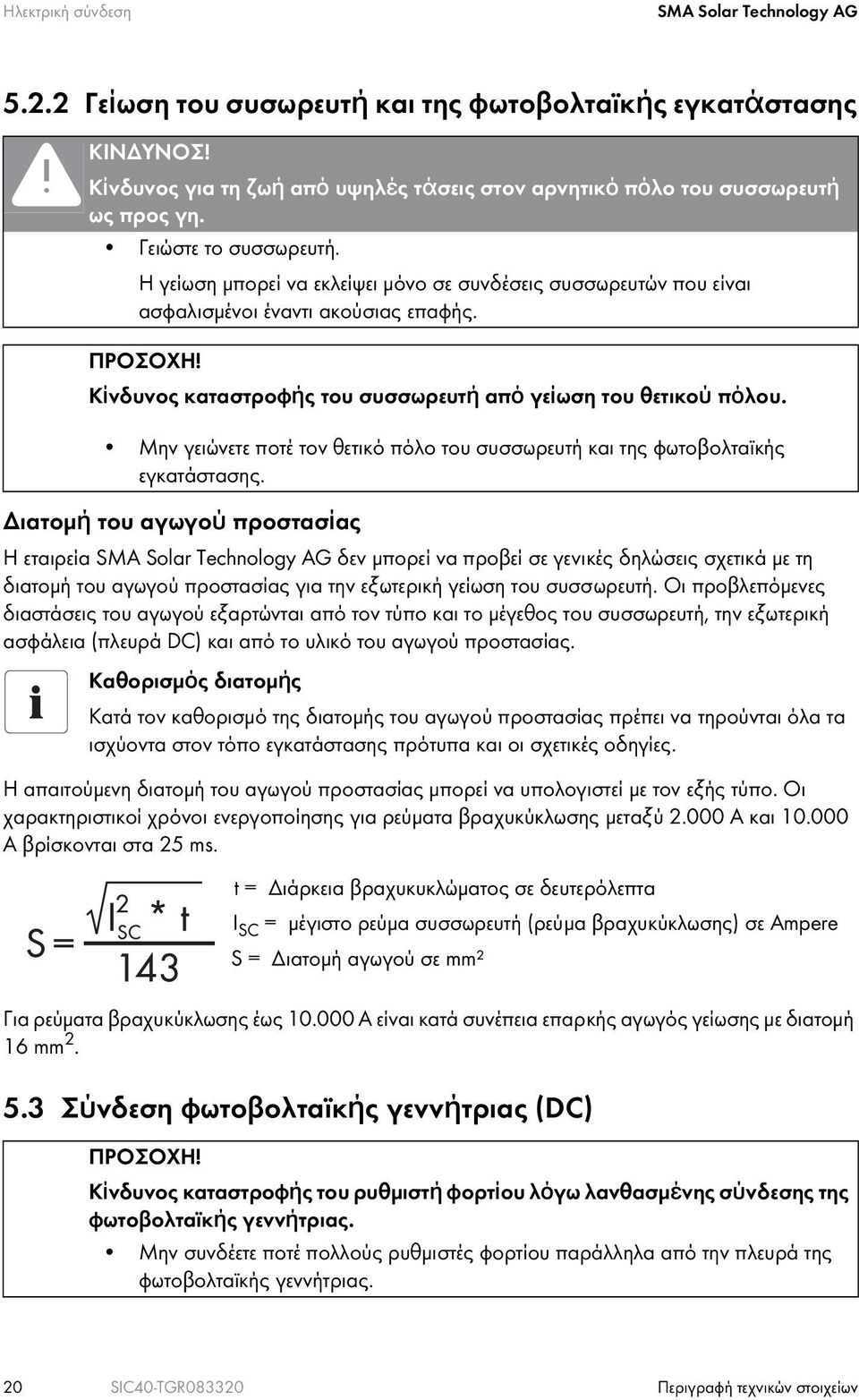

20 Ηλεκτρική σύνδεση SMA Solar Technology AG Γείωση του συσωρευτή και της φωτοβολταϊκής εγκατάστασης ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή από υψηλές τάσεις στον αρνητικό πόλο του συσσωρευτή ως προς γη. Γειώστε το συσσωρευτή. Η γείωση μπορεί να εκλείψει μόνο σε συνδέσεις συσσωρευτών που είναι ασφαλισμένοι έναντι ακούσιας επαφής. ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του συσσωρευτή από γείωση του θετικού πόλου. Μην γειώνετε ποτέ τον θετικό πόλο του συσσωρευτή και της φωτοβολταϊκής εγκατάστασης. Διατομή του αγωγού προστασίας Η εταιρεία SMA Solar Technology AG δεν μπορεί να προβεί σε γενικές δηλώσεις σχετικά με τη διατομή του αγωγού προστασίας για την εξωτερική γείωση του συσσωρευτή. Οι προβλεπόμενες διαστάσεις του αγωγού εξαρτώνται από τον τύπο και το μέγεθος του συσσωρευτή, την εξωτερική ασφάλεια (πλευρά DC) και από το υλικό του αγωγού προστασίας. Καθορισμός διατομής Κατά τον καθορισμό της διατομής του αγωγού προστασίας πρέπει να τηρούνται όλα τα ισχύοντα στον τόπο εγκατάστασης πρότυπα και οι σχετικές οδηγίες. Η απαιτούμενη διατομή του αγωγού προστασίας μπορεί να υπολογιστεί με τον εξής τύπο. Οι χαρακτηριστικοί χρόνοι ενεργοποίησης για ρεύματα βραχυκύκλωσης μεταξύ A και A βρίσκονται στα 25 ms. t = Διάρκεια βραχυκυκλώματος σε δευτερόλεπτα I SC = μέγιστο ρεύμα συσσωρευτή (ρεύμα βραχυκύκλωσης) σε Ampere S = Διατομή αγωγού σε mm² Για ρεύματα βραχυκύκλωσης έως A είναι κατά συνέπεια επαρκής αγωγός γείωσης με διατομή 16 mm Σύνδεση φωτοβολταϊκής γεννήτριας (DC) ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του ρυθμιστή φορτίου λόγω λανθασμένης σύνδεσης της φωτοβολταϊκής γεννήτριας. Μην συνδέετε ποτέ πολλούς ρυθμιστές φορτίου παράλληλα από την πλευρά της φωτοβολταϊκής γεννήτριας. 20 SIC40-TGR Περιγραφή τεχνικών στοιχείων

21 SMA Solar Technology AG Ηλεκτρική σύνδεση Δεν πρέπει να γίνει υπέρβαση των ακόλουθων οριακών τιμών στην είσοδο DC του ρυθμιστή φορτίου: Μέγιστη τάση εισόδου Μέγιστο ρεύμα εισόδου 140 V (DC) 40 A (DC) Διαδικασία σύνδεσης Σημείο αποσύνδεσης μεταξύ φωτοβολταϊκής γεννήτριας και ρυθμιστή φορτίου Το πρότυπο DIN VDE επιβάλει την ύπαρξη ενός σημείου αποσύνδεσης όλων των πόλων, μεταξύ της φωτοβολταϊκής γεννήτριας και του ρυθμιστή φορτίου. Για τη σύνδεση της φωτοβολταϊκής γεννήτριας τηρείτε όλα τα ισχύοντα στον τόπο εγκατάστασης πρότυπα και τις σχετικές οδηγίες. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στον ρυθμιστή φορτίου Αποσυνδέστε τη φωτοβολταϊκή γεννήτρια από το ρεύμα και ασφαλίστε την έναντι ακούσιας επανασύνδεσης. 1. Ξεβιδώστε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης με μετρικό σπείρωμα (C) και περάστε το στον αγωγό PV+ της φωτοβολταϊκής γεννήτριας. 2. Περάστε τον αγωγό PV+ της φωτοβολταϊκής γεννήτριας μέσα από τη βιδωτή σύνδεση στο εσωτερικό του ρυθμιστή φορτίου και συνδέστε τον στο βύσμα σύνδεσης PV+ (A). 3. Συσφίξτε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης. 4. Ξεβιδώστε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης με μετρικό σπείρωμα (D) και περάστε τον αγωγό στη σύνδεση PV της φωτοβολταϊκής γεννήτριας. 5. Περάστε τον αγωγό PV της φωτοβολταϊκής γεννήτριας μέσα από τη βιδωτή σύνδεσης στο εσωτερικό του ρυθμιστή φορτίου και συνδέστε τον στο βύσμα σύνδεσης PV (B). 6. Συσφίξτε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στον ρυθμιστή φορτίου Ενεργοποιήστε τη διάταξη απομόνωσης της φωτοβολταϊκής γεννήτριας μόνο αφού πρώτα έχουν συνδεθεί όλοι οι αγωγοί. Περιγραφή τεχνικών στοιχείων SIC40-TGR

22 Ηλεκτρική σύνδεση SMA Solar Technology AG 5.4 Σύνδεση συσσωρευτή (DC) Προϋποθέσεις σύνδεσης Μέγεθος συσσωρευτή Το μέγεθος του συσσωρευτή καθορίζεται από την εφαρμοζόμενη φωτοβολταϊκή ισχύ. Λάβετε υπόψη σας τον ακόλουθο πίνακα. Ονομαστική τάση συσσωρευτή Μέγεθος συσσωρευτή ανά kwp φωτοβολταϊκής ισχύος 48 V ελάχ. 100 Ah/kWp PV 24 V ελάχ. 200 Ah/kWp PV 12 V ελάχ. 400 Ah/kWp PV Μείωση του βαθμού απόδοσης του συστήματος λόγω υπερβολικού μήκους των αγωγών συσσωρευτή Οι αγωγοί που οδηγούν από τον συσσωρευτή προς το διανομέα DC, στον οποίο είναι συνδεδεμένοι τόσο ο μετατροπέας Sunny Island όσο και οι ρυθμιστές φορτίου, επιτρέπεται να έχουν μέγιστο μήκος 5 m. Τηρείτε όλα τα ισχύοντα στον τόπο εγκατάστασης πρότυπα και τις σχετικές οδηγίες (π.χ. DIN VDE 0510 Κανονισμοί σχετικά με συσσωρευτές και εγκαταστάσεις συσσωρευτών ). Τηρείτε όλες τις οδηγίες του κατασκευαστή του συσσωρευτή. Προϋποθέσεις για τα καλώδια ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του αγωγού μεταξύ του ρυθμιστή φορτίου και του συσσωρευτή. Μην τοποθετείτε τον αγωγό προς το συσσωρευτή κάτω από το σοβά και μέσα σε πλαστικό προστατευτικό σωλήνα. Προστασία αγωγών Πρόσθετα στις ασφάλειες τήξης στον ρυθμιστή φορτίου, τοποθετήστε και μία επιπλέον ασφάλεια, όσο το δυνατό πιο κοντά στον συσσωρευτή. Επιλέξτε την ασφάλεια σύμφωνα με τα μέγιστα εμφανιζόμενα ρεύματα DC. Μπορείτε για παράδειγμα να τοποθετήσετε έναν διακόπτη προστασίας αγωγών 63 A. ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του αγωγού μεταξύ του ρυθμιστή φορτίου και του συσσωρευτή. Τοποθετήστε στους αγωγούς του συσσωρευτή ασφάλειες γείωσης και βραχυκυκλώματος, όταν δεν υπάρχει στο σύστημα προστασία αγωγών. Φροντίστε να έχουν οι αγωγοί επαρκή διατομή. 22 SIC40-TGR Περιγραφή τεχνικών στοιχείων

23 SMA Solar Technology AG Ηλεκτρική σύνδεση Διαδικασία σύνδεσης ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του ρυθμιστή φορτίου λόγω λανθασμένης σύνδεσης των πόλων του συσσωρευτή. Προσέξτε τη σωστή σύνδεση των πόλων των αγωγών που οδηγούν στον συσσωρευτή. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στον ρυθμιστή φορτίου Απενεργοποιήστε τον διακόπτη προστασίας αγωγών και ασφαλίστε τον έναντι επανενεργοποίησης. Βεβαιωθείτε ότι δεν φέρουν τάση 1. Ξεβιδώστε το περικόχλιο ασφάλισης (A) της βιδωτής σύνδεσης και περάστε το πάνω από τον αγωγό BAT του συσσωρευτή. 2. Περάστε τον αγωγό BAT της φωτοβολταϊκής γεννήτριας μέσα από τη βιδωτή σύνδεση στο εσωτερικό του ρυθμιστή φορτίου και συνδέστε τον στο βύσμα σύνδεσης BAT (C). 3. Συσφίξτε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης. 4. Ξεβιδώστε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης με μετρικό σπείρωμα (Β) και περάστε τον αγωγό στη σύνδεση BAT+ του συσσωρευτή. 5. Περάστε τον αγωγό BAT+ της φωτοβολταϊκής γεννήτριας μέσα από τη βιδωτή σύνδεση στο εσωτερικό του ρυθμιστή φορτίου και συνδέστε τον στο βύσμα σύνδεσης BAT+ (D). 6. Συσφίξτε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης. Αντικαταστήστε τις ασφάλειες τήξης όταν υπάρξει αντίστροφη πόλων των αγωγών DC Σε περίπτωση λανθασμένης σύνδεσης των πόλων των αγωγών DC, καταστρέφεται η ασφάλεια τήξης. Αντικαταστήστε τις ασφάλειες τήξης με τον τρόπο που περιγράφεται στο κεφάλαιο 9.1 "Αντικατάσταση των ασφαλειών τήξης" (35). Περιγραφή τεχνικών στοιχείων SIC40-TGR

24 Ηλεκτρική σύνδεση SMA Solar Technology AG Πολύχρωμη φωτοδίοδος Μετά τη σύνδεση του συσσωρευτή ανάβει η πολύχρωμη φωτοδίοδος με κόκκινο χρώμα. Σε περίπτωση που δεν ανάψει η φωτοδίοδος, σημαίνει ότι έχουν συνδεθεί λάθος οι πόλοι των αγωγών DC και θα πρέπει να αντικατασταθούν οι ασφάλειες τήξης. Σε περίπτωση που οι ασφάλειες δεν είναι καμμένες, αυτό σημαίνει ότι έχει βλάβει ο ρυθμιστής φορτίου και θα πρέπει να αντικατασταθεί. Στην περίπτωση αυτή επικοινωνήστε με την γραμμή τεχνικής εξυπηρέτησης της SMA. Βλέπε Κεφάλαιο 14 "Επικοινωνία" (45). ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στον ρυθμιστή φορτίου Ενεργοποιήστε τον διακόπτη προστασίας αγωγών και συνδέστε τους αγωγούς στον συσσωρευτή, μόνο αφού πρώτα έχουν γίνει όλες οι συνδέσεις στον ρυθμιστή φορτίου. 5.5 Επικοινωνία Μέσω της επικοινωνίας μεταξύ του ρυθμιστή φορτίου και του μετατροπέα Sunny Island 5048/2012/ 2224 δίνεται η δυνατότητα της ελεγχόμενης ρύθμισης του ρυθμιστή φορτίου καθώς και ο ακριβής υπολογισμός της κατάστασης φόρτισης του Sunny Island, χωρίς να απαιτείται πρόσθετη αντίσταση μέτρησης ρεύματος μπαταρίας. Όλα τα σημαντικά στοιχεία λειτουργίας του ρυθμιστή φορτίου μπορείτε να τα διαβάσετε στην οθόνη του μετατροπέα Sunny Island. Επιπλέον, αποθηκεύονται οι σημαντικότερες τιμές στην κάρτα μνήμης SD του μετατροπέα Sunny Island (εάν διατίθενται). Υπάρχει η δυνατότητα επέκτασης του συστήματος με παράλληλη σύνδεση έως και τεσσάρων ρυθμιστών φορτίου με μετατροπείς Sunny Island. SIC40-MPT 1 SIC40-MPT 2 SIC40-MPT 3 SIC40-MPT 4 Sunny Island 24 SIC40-TGR Περιγραφή τεχνικών στοιχείων

25 SMA Solar Technology AG Ηλεκτρική σύνδεση Τοποθέτηση της διεπαφής επικοινωνίας 1. Εισάγετε τη διεπαφή επικοινωνίας στην περιοχή A. Περάστε την καλωδιοταινία για τη σύνδεση κάτω από τη διεπαφή επικοινωνίας και έως την υποδοχή σύνδεσης (B). 2. Στερεώστε την καλωδιοταινία στο κατάλληλο σημείο στο έλασμα θωράκισης. 3. Στερεώστε τη διεπαφή επικοινωνίας στο έλασμα θωράκισης χρησιμοποιώντας τα συμπεριλαμβανόμενα περικόχλια και τους ασφαλιστικούς δακτυλίους. 4. Εισάγετε την καλωδιοταινία με την κόκκινη σήμανση στα δεξιά και μέχρι να ακουστεί ο ήχος ασφάλισης Σύνδεση της διεπαφής επικοινωνίας 1. Ξεβιδώστε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης με μετρικό σπείρωμα (Α) και περάστε τον αγωγό της διεπαφής επικοινωνίας (συμπεριλαμβανόμενο καλώδιο RJ45). 2. Τραβήξτε τη στεγάνωση από τη βιδωτή σύνδεση καλωδίων και αφαιρέστε το πώμα σφράγισης. 3. Περάστε τον αγωγό της διεπαφής επικοινωνίας μέσα από τη διέλευση καλωδίου στην ένθετη στεγάνωση. 4. Τοποθετήστε την ένθετη στεγάνωση με τον αγωγό της διεπαφής επικοινωνίας στη βιδωτή σύνδεση του καλωδίου. 5. Περάστε τον αγωγό της διεπαφής επικοινωνίας μέσα από τη βιδωτή σύνδεση καλωδίου στο εσωτερικό του ρυθμιστή φορτίου και συνδέστε τον σε μία υποδοχή RJ45 (B) της διεπαφής επικοινωνίας. 6. Συνδέστε το τερματικό βύσμα στην ελεύθερη υποδοχή RJ45 (C) της διεπαφής επικοινωνίας. Περιγραφή τεχνικών στοιχείων SIC40-TGR

26 Ηλεκτρική σύνδεση SMA Solar Technology AG Εάν... είναι συνδεδεμένος ένας ρυθμιστής φορτίου στο σύστημα... είναι συνδεδεμένοι στο σύστημα περισσότεροι ρυθμιστές φορτίου... Τότε Περάστε τον αγωγό της διεπαφής επικοινωνίας από τον ρυθμιστή φορτίου στον μετατροπέα Sunny Island και συνδέστε τον στην υποδοχή ComSyncIn / Sync IN στον μετατροπέα Sunny Island. 2. Συνδέστε στην υποδοχή ComSyncOut / Sync OUT του μετατροπέα Sunny Island ένα βύσμα τερματισμού. 1. Περάστε τον αγωγό της διεπαφής επικοινωνίας από τον πρώτο ρυθμιστή φορτίου στον επόμενο (στην περίπτωση αυτή είναι ο δεύτερος ρυθμιστής φορτίου) και συνδέστε τον σε μία υποδοχή RJ45 της διεπαφής επικοινωνίας. 2. Για τη σύνδεση των υπολοίπων ρυθμιστών φορτίου, ενεργήστε με τον ίδιο τρόπο που συνδέσατε τους πρώτους δύο. 3. Περάστε τον αγωγό της διεπαφής επικοινωνίας από τον τελευταίο στη σειρά ρυθμιστή φορτίου προς τον μετατροπέα Sunny Island και συνδέστε τον στην υποδοχή ComSyncIn / Sync IN στον μετατροπέα Sunny Island. 4. Συνδέστε στην υποδοχή ComSyncOut / Sync OUT του μετατροπέα Sunny Island ένα βύσμα τερματισμού. 5.6 Περαιτέρω συνδέσεις Επαφή ανίχνευσης σφαλμάτων Υπάρχει η δυνατότητα σύνδεσης μιας επαφής ανίχνευσης σφαλμάτων στον ρυθμιστή φορτίου, ο οποίος κλείνει αυτομάτως όταν ανιχνεύσει υπέρταση συσσωρευτή (υπέρταση συσσωρευτή > 65 V). Η επαφή ανίχνευσης σφαλμάτων λειτουργεί ως διακόπτης κλεισίματος και μπορεί να δεχτεί τάση έως 200 V (DC) ενώ στην επαφή της αντέχει έως 1 A/15 W. ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του συσσωρευτή από βραχυκύκλωμα ενός διακόπτη στον ρυθμιστή φορτίου. Εάν εμφανιστεί βραχυκύκλωμα στον ρυθμιστή φορτίου δεν προστατεύεται πλέον ο συσσωρευτής από υπερφόρτιση. Η SMA Solar Technolgoy AG συνιστά, τη χρήση της επαφής ανίχνευσης σφαλμάτων, προκειμένου να εξασφαλίσετε ότι σε περίπτωση σφάλματος ο συσσωρευτής μπορεί να απομονωθεί από τον ρυθμιστή φορτίου μέσω ενός ηλεκτρονόμου ή ενός ασφαλειοδιακόπτη. Εάν στο αυτόνομο σύστημα είναι συνδεδεμένοι περισσότεροι ρυθμιστές φορτίου, πρέπει ανάμεσα σε κάθε ρυθμιστή φορτίου και στο συσσωρευτή να συνδέεται μία επαφή ανίχνευσης σφάλματος. 26 SIC40-TGR Περιγραφή τεχνικών στοιχείων

27 SMA Solar Technology AG Ηλεκτρική σύνδεση Προϋποθέσεις για τα καλώδια Αγωγός της επαφής ανίχνευσης σφάλματος Προκειμένου να διατηρηθεί το επίπεδο προστασίας της κλάσης προστασίας IP65, χρησιμοποιήστε για τη σύνδεση της επαφής ανίχνευσης σφάλματος έναν αγωγό με εξωτερική διάμετρο 5 mm έως 7 mm. Διαδικασία σύνδεσης 1. Ξεβιδώστε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης καλωδίου με μετρικό σπείρωμα M25 (A) και περάστε τον από τους αγωγούς της επαφής ανίχνευσης σφάλματος. 2. Τραβήξτε τη στεγάνωση από τη βιδωτή σύνδεση καλωδίων και αφαιρέστε το πώμα σφράγισης. 3. Οδηγήστε τον αγωγό της επαφής ανίχνευσης σφάλματος μέσα από τη διέλευση καλωδίων στην ένθετη στεγάνωση. 4. Τοποθετήστε την ένθετη στεγάνωση με τους αγωγούς της επαφής ανίχνευσης φορτίου στη βιδωτή σύνδεση του καλωδίου. 5. Περάστε τους αγωγούς της επαφής ανίχνευσης σφάλματος μέσα από τη βιδωτή σύνδεση καλωδίου στο εσωτερικό του ρυθμιστή φορτίου και συνδέστε τους στο βύσμα σύνδεσης (B). 6. Συσφίξτε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης. B A Περιγραφή τεχνικών στοιχείων SIC40-TGR

28 Ηλεκτρική σύνδεση SMA Solar Technology AG Αισθητήρας θερμοκρασίας συσσωρευτών Προκειμένου να εξασφαλίζεται η ρύθμιση φορτίου σε εξάρτηση από τη θερμοκρασία στην λειτουργία αυτόνομου δικτύου ή στη λειτουργία μαζί με μετατροπέα Sunny Island 3324/4248, μπορείτε να συνδέσετε έναν εξωτερικό αισθητήρα θερμοκρασίας συσσωρευτή (BAT-TEMP-SENSOR) στον ρυθμιστή φορτίου. Λειτουργία SMA Στον τρόπο λειτουργίας SMA-Betrieb δεν απαιτείται εξωτερικός αισθητήρας θερμοκρασίας συσσωρευτή. ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ημιάς στο συσσωρευτή λόω υπερβολικού ή πολύ χαμηλού φορτίου. Στον τρόπο αυτόνομης λειτουργίας Standalone πρέπει να συνδεθεί ένας αισθητήρας θερμοκρασίας συσσωρευτή, διαφορετικά μπορεί να εμφανίζεται σε περίπτωση συχνών υπερβάσεων της περιοχής θερμοκρασίας +15 C έως 35 C, υπερφόρτιση ή πολύ χαμηλή φόρτιη του συσσωρευτή. Συνδέστε έναν εξωτερικό αισθητήρα θερμοκρασίας συσσωρευτή, όταν ο ρυθμιστής φορτίου λειτουργεί αυτόνομα σε κατάσταση Standalone ή λειτουργεί μαζί με μετατροπέα Sunny Island 3324/4248. Αντίσταση 2,2k Στο βύσμα σύνδεσης για τον αισθητήρας θερμοκρασίας συσσωρευτή είναι από κατασκευής συνδεδεμένη μία αντίσταση 2,2k. Εάν στην αυτόομη λειτουργία Standalone ή στη λειτουργία με μετατροπέα Sunny Island 3324/4248, δεν είναι συνδεδεμένη ούτε αντίσταση ούτε αισθητήρας θερμοκρασίας συσσωρευτή, δεν επιτρέπεται να τεθεί σε λειτουργία ο ρυθμιστής φορτίου. 28 SIC40-TGR Περιγραφή τεχνικών στοιχείων

29 SMA Solar Technology AG Ηλεκτρική σύνδεση Διαδικασία σύνδεσης 1. Αφαιρέστε την αντίσταση. 2. Ξεβιδώστε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης καλωδίου με μετρικό σπείρωμα M25 (A) και περάστε το από το καλώδιο του αισθητήρα θερμοκρασίας συσσωρευτή. 3. Τραβήξτε τη στεγάνωση μαζί με τη διέλευση καλωδίων από τη βιδωτή σύνδεση καλωδίων. 4. Περάστε τους αγωγούς μέσα από τις διελεύσεις καλωδίων στην ένθετη στεγάνωση. 5. Συνδέστε το βύσμα σύνδεσης για τους αγωγούς του αισθητήρα θερμοκρασίας συσσωρευτή στο βύσμα σύνδεσης (B). 6. Συσφίξτε το περικόχλιο ασφάλισης της βιδωτής σύνδεσης. B A Περιγραφή τεχνικών στοιχείων SIC40-TGR

30 (Πρώτη) θέση σε λειτουργία SMA Solar Technology AG 6 (Πρώτη) θέση σε λειτουργία 6.1 Διαμόρφωση του ρυθμιστή φορτίου Διενεργήστε διαμόρφωση του ρυθμιστή φορτίου πριν τον θέσετε σε λειτουργία. Μπορείτε να διενεργήσετε τη βασική διαμόρφωση μέσω των διακοπτών χειρισμού (διακόπτες DIL). Αλλάζοντας τη θέση των διακοπτών DIL μπορείτε να καθορίσετε τον τρόπο λειτουργίας, το σύστημα συσσωρευτών, τον τύπο του συσσωρευτή, τη διεύθυνση της συσκευής του ρυθμιστή φορτίου καθώς και να ορίσετε μία διάγνωση σφαλμάτων. Αντιστοίχιση διακπτών DIL Οι διακόπτες DIL έχουν την παρακάτω αντιστοίχιση: Τρόπος λειτουργίας Ο τρόπος λειτουργίας ρυθμίζεται μέσω του διακόπτη DIL D4. Λειτουργία με μετατροπέα Sunny Island 3324/4248 Εάν ο ρυθμιστής φορτίου χρησιμοποιείται σε αυτόνομο δίκτυο μαζί με μετατροπέα Sunny Island 3324/4248 πρέπει να επιλέξετε τον τρόπο αυτόνομης λειτουργίας Standalone, διότι ο συγκεκριμένος μετατροπέας Sunny Island δεν υποστηρίζει το συγκεκριμένο τρόπο επικοινωνίας του ρυθμιστή φορτίου. Ο ακόλουθος πίνακας δίνει τις θέσεις των διακοπτών για την επιλογή της επιθυμητής λειτουργίας. Διακόπτης Λειτουργία SMA Αυτόνομη λειτουργία (Λειτουργία με Sunny Island) D4 ON OFF 30 SIC40-TGR Περιγραφή τεχνικών στοιχείων

31 SMA Solar Technology AG (Πρώτη) θέση σε λειτουργία Σύστημα συσσωρευτών Το σύστημα συσσωρευτών ρυθμίζεται μέσω των διακοπτών DIL C1, C2 και C3. Ο ακόλουθος πίνακας δίνει τη θέση των διακοπτών για την επιλογή του επιθυμητού συστήματος συσσωρευτών. Διακόπτης Σύστημα συσσωρευτών 12V Σύστημα συσσωρευτών 24V C1 ON OFF OFF C2 OFF ON OFF C3 OFF OFF ON Σύστημα συσσωρευτών 48V Διεύθυνση συσκευών Με τη διαμόρφωση της διεύθυνσης συσκευής καθορίζεται η σειρά των συσκευών. Η διεύθυνση των συσκευών ρυθμίζεται μέσω των διακοπτών DIL D1, D2 και D3. Αυτόνομη λειτουργία Για την κατάσταση λειτουργίας Standalone πρέπει η διεύθυνση συσκευής να ρυθμιστεί στην τιμή 0. Λειτουργία SMA Στον τρόπο λειτουργίας SMA-Betrieb μπορείτε να συνδέσετε έως και τέσσερις μετατροπείς Sunny Island. Για τέσσερις αυτές συσκευές διατίθενται οι διευθύνσεις συσκευών ένα έως τέσσερα. Ο ακόλουθος πίνακας δίνει τις θέσεις των διακοπτών για την επιλογή των διευθύνσεων συσκευών. Διακόπτης Διεύθυνση συσκευής 0 Διεύθυνση συσκευής 1 Διεύθυνση συσκευής 2 Διεύθυνση συσκευής 3 D1 OFF ON OFF ON OFF D2 OFF OFF ON ON OFF D3 OFF OFF OFF OFF ON Διεύθυνση συσκευής 4 Περιγραφή τεχνικών στοιχείων SIC40-TGR

32 (Πρώτη) θέση σε λειτουργία SMA Solar Technology AG Τύπος συσσωρευτή Στην αυτόνομη λειτουργία Standalone πρέπει να ρυθμιστούνο τύπος του συσσωρευτή και η τάση φόρτισης. Ο τύπος του συσσωρευτή και η τάση φόρτισης ρυθμίζονται μέσω των διακοπτών DIL B1, B2, B3 και B4. Τηρείτε όλες τις οδηγίες του κατασκευαστή του συσσωρευτή. Τις δυνατές ρυθμίσεις της τάσης φόρτισης/κυττάρου μπορείτε να τις βρείτε στον ακόλουθο πίνακα. Τύπος συσσωρευτή Διαδικασία φόρτισης Διακόπτης Ταχεία Συνεχής Διατήρησης B1 B2 B3 B4 (Boost) (Continous) (Float) Τυπικά κλειστός 2,392 V 2,35 V 2,3 V ON OFF OFF OFF Κλειστός Τύπος 2 2,392 V 2,35 V 2,267 V OFF OFF ON OFF Κλειστός Τύπος 3 2,375 V 2,35 V 2,283 V OFF ON OFF OFF Κλειστός Τύπος 4 2,358 V 2,33 V 2,25 V OFF ON ON OFF Τυπικά κλειστός 2,4 V 2,375 V 2,33 V ON OFF OFF OFF Κλειστός Τύπος 2 2,4 V 2,35 V 2,3 V ON OFF ON OFF Κλειστός Τύπος 3 2,467 V 2,35 V 2,3 V ON ON ON OFF Κλειστός Τύπος 4 2,583 V 2,35 V 2,3 V OFF OFF OFF ON 6.2 Θέση σε λειτουργία Πριν από τη θέση σε λειτουργία ελέγξτε τις εξής προϋποθέσεις: Την σωστή τοποθέτηση των ασφαλειών Την πλήρη σύνδεση όλων των αγωγών DC (φωτοβολταϊκές μονάδες και συσσωρευτές) Τη σύνδεση του αισθητήρα θερμοκρασίας συσσωρευτή (μόνο στην αυτόνομη λειτουργία Standalone ή στη λειτουργία με μετατροπέα Sunny Island 3324/4248) Τη ρύθμιση των διακοπτών DIL Τρόπος εκτέλεσης της έναρξης λειτουργίας 1. Ελέγξτε τη σωστή πόλωση του συσσωρευτή και της φωτοβολταϊκής γεννήτριας. 2. Κλείστε τον ρυθμιστή φορτίου. Στερεώστε το καπάκι του κελύφους με τέσσερις βίδες στο κέλυφος. 3. Συνδέστε τους αγωγούς από τον ρυθμιστή φορτίου προς το συσσωρευτή στο συσσωρευτή. 4. Ενεργοποιήστε τον διακόπτη προστασίας αγωγών και τη διάταξη απομόνωσης. 5. Η φωτοδίοδος αλλάζει χρώμα από κόκκινο σε πράσινο. Η πράσινη φωτοδίοδος επισημαίνει τη λειτουργία. Στην περίπτωση αυτή η έναρξη λειτουργίας έχει ολοκληρωθεί με επιτυχία. Εάν μειώνεται η φωτοβολταϊκή τάση και πέφτει χαμηλότερα από την τάση συσσωρευτή, αλλάζει το χρώμα της φωτοδιόδου από πράσινο σε πορτοκαλί. Εάν η φωτοβολταϊκή τάση αυξάνεται πάνω από την τάση συσσωρευτή αρχίζει η συσκευή ξανά να λειτουργεί και η φωτοδίοδος αλλάζει από πορτοκαλί σε πράσινο. 32 SIC40-TGR Περιγραφή τεχνικών στοιχείων

33 SMA Solar Technology AG Άνοιγμα και κλείσιμο 7 Άνοιγμα και κλείσιμο 7.1 Άνοιγμα του ρυθμιστή φορτίου ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στον ρυθμιστή φορτίου Απενεργοποιήστε τον διακόπτη προστασίας αγωγών και ασφαλίστε τον έναντι επανενεργοποίησης. Απενεργοποιήστε την επαφή ανίχνευσης σφαλμάτων της τάσης τροφοδοσίας και ασφαλίστε την έναντι επανενεργοποίησης (εάν υπάρχει). Βεβαιωθείτε ότι δεν φέρουν τάση 1. Ξεβιδώστε τις βίδες του καπακιού του κελύφους και τοποθετήστε τις στην άκρη. 2. Τραβήξτε το καπάκι κελύφους ελαφρώς προς τα εμπρός. 3. Αποσυνδέστε τη σύνδεση του αγωγού προστασίας PE από το καπάκι του κελύφους. 4. Τραβήξτε το βύσμα τη πολύχρωμης φωτοδιόδου από την υποδοχή LED στον ρυθμιστή φορτίου. 5. Αφαιρέστε το καπάκι του κελύφους και αφήστε το στην άκρη. 7.2 Κλείσιμο του ρυθμιστή φορτίου 1. Δημιουργήστε τη σύνδεση του αγωγού προστασίας PE προς το καπάκι του κελύφους. 2. Συνδέστε το βύσμα της πολύχρωμης φωτοδιόδου στην υποδοχή LED στον ρυθμιστή φορτίου. 3. Κλείστε τον ρυθμιστή φορτίου. Στερεώστε το καπάκι του κελύφους με τέσσερις βίδες στο κέλυφος. 4. Ενεργοποιήστε τον διακόπτη προστασίας αγωγών και τη διάταξη απομόνωσης. 5. Ελέγξτε στη συνέχεια με βάση τις ενδείξεις των φωτοδιόδων εάν ο ρυθμιστής φορτίου δεν εμφανίζει καμία βλάβη. Περιγραφή τεχνικών στοιχείων SIC40-TGR

34 Διαχείριση συσσωρευτών και ρύθμιση φορτίου SMA Solar Technology AG 8 Διαχείριση συσσωρευτών και ρύθμιση φορτίου 8.1 Λειτουργία SMA Εάν ο ρυθμιστής φορτίου λειτουργεί στην κατάσταση λειτουργίας SMA και υπάρχει σύνδεση επικοινωνίας με το μετατροπέα Sunny Island 5048/2012/2224, εκτελεί ο μετατροπέας Sunny Island τη συνολική διαχείριση συσωρευτών μαζί με τη ρύθμιση φορτίου. Ο ρυθμιστής φορτίου λαμβάνει από τον μετατροπέα Sunny Island την τρέχουσα προβλεπόμενη τάση φόρτισης, μετά από αντιστάθμιση θερμοκρασίας και επιστρέφει στον μετατροπέα Sunny Island το τρέχον ρεύμα φόρτισης του συσσωρευτή. Με τον τρόπο αυτό εξασφαλίζεται ότι ο συσσωρευτής είναι πάντοτε φορτισμένος με τον βέλτιστο τρόπο και ότι ο μετατροπέας Sunny Island υπολογίζει τη σωστή ατάσταση φόρτισης. Περισσότερες λεπτομέρειες σχετικά με τη διαχείριση συσσωρευτών θα βρείτε στα έγγραφα τεχνικής τεκμηρίωσης του μετατροπέα Sunny Island. Σε περίπτωση που δεν λειτουργεί η επικοινωνία στην κατάσταση λειτουργίας SMA, η φόρτιση του συσσωρευτή γίνεται μόνο με σταθερές τιμές 13,5/27/54 V. 8.2 Αυτόνομη λειτουργία Στην αυτόνομη λειτουργία Standalone ή στην λειτουργία με μετατροπέα Sunny Island 3324 /4248 ελέγχει ο ρυθμιστής φορτίου ανάλογα με τον επιλεγμένο τύπο συσσωρευτή και την τρέχουσα τάση φόρτισης του συσσωρευτή αυτόνομα σύμφωνα με τη διαδικασία φόρτισης Τεσσάρων βαθμίδων (MPP, Boost, Continous, Float). Στην πρώτη βαθμίδα φορτίζεται ο συσσωρευτής με το μέγιστο ρεύμα που διατίθεται από τη φωτοβολταϊκή γεννήτρια. Στην δεύτερη βαθμίδα μειώνεται το ρεύμα φόρτισης και η τάση φόρτισης ρυθμίζεται στην επιλεγμένη τάση φόρτισης για τη διαδικασία φόρτισης Boost. Η βαθμίδα αυτή εκτελείται μόνο όταν κατά την προηγούμενη εκφόρτιση η τάση συσσωρευτή πέσει μία φορά κάτω από 2,08 V/κύτταρο. Διαφορετικά εκτελείται φόρτιση με την τρίτη βαθμίδα συνεχούς φόρτισης. Αυτή η βαθμίδα διαφέρει από την διαδικασία φόρτισης Boost μόνο με την ελαφρώς χαμηλότερη τάση φόρτισης της. Μετά την ολοκλήρωση της συνεχούς φόρτισης (Continous) μεταβαίνει ο ρυθμιστής φορτίου στην φόρτιση Float, στην οποία παραμένει έως την επόμενη εκφόρτιση. Εάν είναι συνδεδεμένος ένας αισθητήρας θερμοκρασίας συσσωρευτή, γίνεται προσαρμογή της τάσης φόρτισης στην θερμοκρασίας με 4 mv/ C και για κάθε κύτταρο. 34 SIC40-TGR Περιγραφή τεχνικών στοιχείων

35 SMA Solar Technology AG Συντήρηση και καθαρισμός 9 Συντήρηση και καθαρισμός 9.1 Αντικατάσταση των ασφαλειών τήξης ΠΡΟΣΟΧΗ! Κίνδυνος καταστροφής του ρυθμιστή φορτίου από χρήση λανθασμένων ασφαλειών τήξης. Χρησιμοποιήστε μόνο τις ασφάλειες τήξης που περιλαμβάνονται στο παραδοτέο υλικό. 1. Ανοίξτε το ρυθμιστή φορτίου, όπως περιγράφεται στο Κεφάλαιο 7.1 "Άνοιγμα του ρυθμιστή φορτίου" (33). 2. Αφαιρέστε τις κατεστραμμένες ασφάλειες τήξης από τις θέσεις σύνδεσης (A). 3. Τοποθετήστε τις καινούργιες ασφάλειες τήξης (περιλαμβάνονται στο παραδοτέο υλικό). 4. Κλείστε τον ρυθμιστή φορτίου, όπως περιγράφεται στο Κεφάλαιο 7.2 "Κλείσιμο του ρυθμιστή φορτίου" (33). 9.2 Καθαρισμός των ψυκτρών Ο καθαρισμός των ψυκτρών απαιτείται μόνο εφόσον η απαγωγή της θερμότητας του ρυθμιστή φορτίου δεν λειτουργεί σωστά, χάρη στην επικάθιση ακαθαρσιών. Αφαιρέστε τις ακαθαρσίες με μία κατάλληλη, μαλακή βούρτσα. Περιγραφή τεχνικών στοιχείων SIC40-TGR

36 Λίστες παραμέτρων στον μετατροπέα Sunny Island SMA Solar Technology AG 10 Λίστες παραμέτρων στον μετατροπέα Sunny Island Εάν ο ρυθμιστής φορτίου συνδέεται μέσω της διεπαφής επικοινωνίας με τον μετατροπέα Sunny Island και συμπεριλαμβάνεται έτσι στο αυτόνομο σύστημα, εμφανίζονται στην οθόνη του μετατροπέα Sunny Island οι ακόλουθες τιμές: 10.1 Τιμές ένδειξης Αρ. μενού Αρ. παραμέτρου Όνομα παραμέτρου Περιοχή/ Περιγραφή Μονάδα 141# SIC40 Total TotSicPvPwr W Συνολική απόδοση όλων των ρυθμιστών φορτίου TotSicBatCur A Ρεύμα συσσωρευτή όλων των ρυθμιστών φορτίου 142# SIC Sic1PvPwr W Φωτοβολταϊκή ισχύς του πρώτου ρυθμιστή φορτίου Sic1PvVtg V Φωτοβολταϊκή τάση του πρώτου ρυθμιστή φορτίου Sic1BatVtg V Τάση συσσωρευτή του πρώτου ρυθμιστή φορτίου Sic1BatCur A Ρεύμα συσσωρευτή του πρώτου ρυθμιστή φορτίου Sic1HsTmp C Θερμοκρασία ψυκτικού σώματος του πρώτου ρυθμιστή φορτίου Sic1SWVers Αριθμός έκδοσης λογισμικού της διεπαφής επικοινωνίας 143# SIC Sic2PvPwr W Φωτοβολταϊκή ισχύς του δεύτερου ρυθμιστή φορτίου Sic2PvVtg V Φωτοβολταϊκή τάση του δεύτερου ρυθμιστή φορτίου Sic2BatVtg V Τάση συσσωρευτή του δεύτερου ρυθμιστή φορτίου Sic2BatCur A Ρεύμα συσσωρευτή του δεύτερου ρυθμιστή φορτίου Sic2HsTmp C Θερμοκρασία ψυκτικού σώματος του δεύτερου ρυθμιστή φορτίου Sic2SWVers Αριθμός έκδοσης λογισμικού της διεπαφής επικοινωνίας 36 SIC40-TGR Περιγραφή τεχνικών στοιχείων

37 SMA Solar Technology AG Λίστες παραμέτρων στον μετατροπέα Sunny Island Αρ. μενού Αρ. παραμέτρου 144# SIC Sic3PvPwr W Φωτοβολταϊκή ισχύς του τρίτου ρυθμιστή φορτίου Sic3PvVtg V Φωτοβολταϊκή τάση του τρίτου ρυθμιστή φορτίου Sic3BatVtg V Τάση συσσωρευτή του τρίτου ρυθμιστή φορτίου Sic3BatCur A Ρεύμα συσσωρευτή του τρίτου ρυθμιστή φορτίου Sic3HsTmp C Θερμοκρασία ψυκτικού σώματος του τρίτου ρυθμιστή φορτίου Sic3SWVers Αριθμός έκδοσης λογισμικού της διεπαφής επικοινωνίας 145# SIC Sic4PvPwr W Φωτοβολταϊκή ισχύς του τέταρτου ρυθμιστή φορτίου Sic4PvVtg V Φωτοβολταϊκή τάση του τέταρτου ρυθμιστή φορτίου Sic4BatVtg V Τάση συσσωρευτή του τέταρτου ρυθμιστή φορτίου Sic4BatCur A Ρεύμα συσσωρευτή του τέταρτου ρυθμιστή φορτίου Sic4HsTmp C Θερμοκρασία ψυκτικού σώματος του τέταρτου ρυθμιστή φορτίου Sic4SWVers Αριθμός έκδοσης λογισμικού της διεπαφής επικοινωνίας 10.2 Γεγονότα Όνομα παραμέτρου Περιοχή/ Περιγραφή Μονάδα Τα γεγονότα περιγράφουν αλλαγές κατάστασης ή προσωρινές διαδικασίες. Τη σημασία των γεγονότων που αναφέρει ο μετατροπέας Sunny Island μπορείτε να τη διαβάσετε στον ακόλουθο πίνακα. Αρ. ένδειξης Κείμενο ένδειξης Περιγραφή E851 Sic1Detect Έγινε ανίχνευση πρώτου ρυθμιστή φορτίου E852 Sic2Detect Έγινε ανίχνευση δεύτερου ρυθμιστή φορτίου E853 Sic3Detect Έγινε ανίχνευση τρίτου ρυθμιστή φορτίου E854 Sic4Detect Έγινε ανίχνευση τέταρτου ρυθμιστή φορτίου Περιγραφή τεχνικών στοιχείων SIC40-TGR

38 Λίστες παραμέτρων στον μετατροπέα Sunny Island SMA Solar Technology AG 10.3 Σφάλματα (Προειδοποιήσεις) Τα σφάλματα περιγράφουν μη επιτρεπόμενες ή υπό όρους επιτρεπόμενες καταστάσεις. Στα σφάλματα περιλαμβάνονται οι προειδοποιήσεις, βλάβες και σφάλματα του συστήματος. Σε περίπτωση που γίνεται επισήμανση κάποιας βλάβης με την κόκκινη φωτοδίοδο, επικοινωνήστε με τον τενχικό της εγκατάστασής σας. Τη σημασία των προειδοποιήσεων και σφαλμάτων που αναφέρει ο μετατροπέας Sunny Island μπορείτε να τη διαβάσετε στον ακόλουθο πίνακα. Αρ. ένδειξης Κείμενο Περιγραφή ένδειξης W851 Sic1BatShort Λανθασμένη σύνδεση πόλων συσσωρευτή ή βραχυκύκλωμα στον πρώτο ρυθμιστή φορτίου W852 Sic1BatVtgHi Υπέρταση συσσωρευτή (>65 V) στον πρώτο ρυθμιστή φορτίου W853 Sic1PvVtgHi Υπέρταση φωτοβολταϊκής γεννήτριας στον πρώτο ρυθμιστή φορτίου W854 Sic1PvVtgLo Δεν υπάρχει φωτοβολταϊκή τάση ή υπάρχει βραχυκύκλωμα στον πρώτο ρυθμιστή φορτίου W855 Sic1TmpLo Σφάλμα αισθητήρα ή πολύ χαμηλή θερμοκρασία στον πρώτο ρυθμιστή φορτίου W856 Sic1TmpHi Υπερβολική θερμοκρασία στον πρώτο ρυθμιστή φορτίου W857 Sic1ComLoss Δεν υπάρχει επικοινωνία με τον πρώτο ρυθμιστή φορτίου για περισσότερες από 24 ώρες W861 Sic2BatShort Λανθασμένη σύνδεση πόλων συσσωρευτή ή βραχυκύκλωμα στον δεύτερο ρυθμιστή φορτίου W862 Sic2BatVtgHi Υπέρταση συσσωρευτή (>65 V) στον δεύτερο ρυθμιστή φορτίου W863 Sic2PvVtgHi Υπέρταση φωτοβολταϊκής γεννήτριας στον δεύτερο ρυθμιστή φορτίου W864 Sic2PvVtgLo Δεν υπάρχει φωτοβολταϊκή τάση ή υπάρχει βραχυκύκλωμα στον δεύτερο ρυθμιστή φορτίου W865 Sic2TmpLo Σφάλμα αισθητήρα ή πολύ χαμηλή θερμοκρασία στον δεύτερο ρυθμιστή φορτίου W866 Sic2TmpHi Υπερβολική θερμοκρασία στον στον δεύτερο ρυθμιστή φορτίου W867 Sic2ComLoss Δεν υπάρχει επικοινωνία με τον δεύτερο ρυθμιστή φορτίου για περισσότερες από 24 ώρες W871 Sic3BatShort Λανθασμένη σύνδεση πόλων συσσωρευτή ή βραχυκύκλωμα στον τρίτο ρυθμιστή φορτίου W872 Sic3BatVtgHi Υπέρταση συσσωρευτή (>65 V) στον τρίτο ρυθμιστή φορτίου W873 Sic3PvVtgHi Υπέρταση φωτοβολταϊκής γεννήτριας στον τρίτο ρυθμιστή φορτίου W874 Sic3PvVtgLo Δεν υπάρχει φωτοβολταϊκή τάση ή υπάρχει βραχυκύκλωμα στον τρίτο ρυθμιστή φορτίου 38 SIC40-TGR Περιγραφή τεχνικών στοιχείων

39 SMA Solar Technology AG Λίστες παραμέτρων στον μετατροπέα Sunny Island Αρ. ένδειξης Κείμενο ένδειξης Περιγραφή W875 Sic3TmpLo Σφάλμα αισθητήρα ή πολύ χαμηλή θερμοκρασία στον τρίτο ρυθμιστή φορτίου W876 Sic3TmpHi Υπερβολική θερμοκρασία στον τρίτο ρυθμιστή φορτίου W877 Sic3ComLoss Δεν υπάρχει επικοινωνία με τον τρίτο ρυθμιστή φορτίου για περισσότερες από 24 ώρες W881 Sic4BatShort Λανθασμένη σύνδεση πόλων συσσωρευτή ή βραχυκύκλωμα στον τέταρτο ρυθμιστή φορτίου W882 Sic4BatVtgHi Υπέρταση συσσωρευτή (>65 V) στον τέταρτο ρυθμιστή φορτίου W883 Sic4PvVtgHi Υπέρταση φωτοβολταϊκής γεννήτριας στον τέταρτο ρυθμιστή φορτίου W884 Sic4PvVtgLo Δεν υπάρχει φωτοβολταϊκή τάση ή υπάρχει βραχυκύκλωμα στον τέταρτο ρυθμιστή φορτίου W885 Sic4TmpLo Σφάλμα αισθητήρα ή πολύ χαμηλή θερμοκρασία στον τέταρτο ρυθμιστή φορτίου W886 Sic4TmpHi Υπερβολική θερμοκρασία στον τέταρτο ρυθμιστή φορτίου W887 Sic4ComLoss Δεν υπάρχει επικοινωνία με τον τέταρτο ρυθμιστή φορτίου για περισσότερες από 24 ώρες Περιγραφή τεχνικών στοιχείων SIC40-TGR

40 Σημασία των φωτοδιόδων (LED) SMA Solar Technology AG 11 Σημασία των φωτοδιόδων (LED) 11.1 Φωτοδίοδος (LED) τεσσάρων χρωμάτων LED Σημασία Πράσινο Λειτουργία (Φωτοβολταϊκή τάση > Τάση συσσωρευτή) Κόκκινο Βλάβη / Σφάλμα Πορτοκαλί Χαμηλή φωτοβολταϊκή τάση (Φωτοβολταϊκή τάση < Τάση συσσωρευτή) 11.2 Εσωτερικές φωτοδίοδοι (LED) Εσωτερικές φωτοδίοδοι (LED) Οι εσωτερικές φωτοδίοδοι (LED) βρίσκονται στο εσωτερικό του ρυθμιστή φορτίου και μόνο ο τεχνικός της εγκατάστασης έχει πρόσβαση σε αυτές. Κίτρινο (ERROR- Σφάλμα) Κίτρινο (ERROR- Σφάλμα) Πράσινο (RXD) Πράσινο (TXD) Σημασία ανάβει ανάβει Σφάλμα / Τερματισμός Ο ρυθμιστής φορτίου φορτίζει αναβοσβήνει Ο ρυθμιστής φορτίου λαμβάνει δεδομένα από τον μετατροπέα Sunny Island αναβοσβήνει Ο ρυθμιστής φορτίου αποστέλλει δεδομένα 40 SIC40-TGR Περιγραφή τεχνικών στοιχείων

41 SMA Solar Technology AG Θέση εκτός λειτουργίας 12 Θέση εκτός λειτουργίας 12.1 Αποσυναρμολόγηση ΠΡΟΣΕΞΤΕ! Κίνδυνος τραυματισμού από το υψηλό βάρος του ρυθμιστή φορτίου. Λάβετε κατά τη διαδικασία αυτή το βάρος των 10 κιλών του ρυθμιστή φορτίου. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω πολύ υψηλών τάσεων στον ρυθμιστή φορτίου Απενεργοποιήστε όλες τις ασφάλειες και ασφαλίστε τις έναντι επανενεργοποίησης. 1. Περιμένετε μέχρι να σβήσει η φωτοδίοδος στον ρυθμιστή φορτίου. 2. Ανοίξτε το ρυθμιστή φορτίου. Ξεβιδώστε τις βίδες του καπακιού του κελύφους και αφαιρέστε το καπάκι. 3. Αποσυνδέστε τη φωτοβολταϊκή γεννήτρια από τον ρυθμιστή φορτίου. 4. Αποσυνδέστε τον συσσωρευτή από τον ρυθμιστή φορτίου. 5. Αφαιρέστε τον αγωγό επικοινωνίας από το εσωτερικό του ρυθμιστή φορτίου. 6. Κλείστε τον ρυθμιστή φορτίου. Στερεώστε το καπάκι του κελύφους με τέσσερις βίδες στον ρυθμιστή φορτίου. 7. Αφαιρέστε τον ρυθμιστή φορτίου από τη βάση του Συσκευασία Συσκευάζετε τον ρυθμιστή φορτίου κατά το δυνατό πάντοτε στην αυθεντική συσκευασία. Εάν δεν την έχετε πλέον μπορείτε εναλλακτικά να χρησιμοποιήσετε και παρόμοιας ποιότητας χαρτόνι συσκευασίας, το οποίο θα πληροί τις εξής απαιτήσεις: να αντέχει βάρος έως 10 kg να κλείνει εντελώς 12.3 Αποθήκευση Αποθηκεύετε τον ρυθμιστή φορτίου σε ξηρό μέρος, όπου οι θερμοκρασίες περιβάλλοντος είναι μεταξύ 25 C και +60 C Απόρριψη Μετά τη λήξη της διάρκειας ζωής του ρυθμιστή φορτίου, απορρίψτε τον σύμφωνα με τους κανονισμούς απόρριψης που ισχύουν στον τόπο της εγκατάστασης κατά την συναρμολόγηση της συσκευής, σχετικά με την απόρριψη ηλεκτρονικών συσκευών ή αποστείλετε με δικά σας έξοδα τον μετατροπέα ΓΙΑ ΑΠΟΡΡΙΨΗ στην SMA. Περιγραφή τεχνικών στοιχείων SIC40-TGR

42 Τεχνικά χαρακτηριστικά SMA Solar Technology AG 13 Τεχνικά χαρακτηριστικά SIC40-MPT Είσοδος (φωτοβολταϊκή γεννήτρια) Μέγ. φωτοβολταϊκή ισχύς (12 V / 24 V / 48 V) 630 W /1250 W / 2100 W Μέγ. τάση DC 140 VDC Περιοχή τάσεων βέλτιστου σημείου μέγιστης ισχύος (12 V / 24 V / 48 V) 25 V - 60 V / 40 V - 80 V / 70 V V Αριθμός των ανιχνευτών σημείου μέγιστης 1 ισχύος Μέγ. φωτοβολταϊκό ρεύμα για σύστημα 40 A / 40 A / 30 A 12 V / 24 V / 48 V Φωτοβολταϊκή ρύθμιση MPPT (Χονδρική ρύθμιση κάθε λεπτό, ακριβής ρύθμιση κάθε δύο δευτερόλεπτα) Σημείο σύνδεσης Σφιγκτήρες Συνιστώμενη διατομή καλωδίου 10 mm2 Μέγ. διατομή καλωδίου που μπορεί να συνδεθεί 16 mm2 Ροπή σύσφιξης (Πείροι ή βιδωτοί συνδετήρες) 0,5 Nm - 0,6 Nm Έξοδος (συσσωρευτή) Ονομαστική ισχύς DC έως 40 C (12 V / 24 V / 48 V) 600 W / 1200 W / 2000 W Περιορισμός ισχύος 1500 W / 1000W (50 C / 60 C Θερμοκρασία περιβάλλοντος) Ονομαστική τάση συσσωρευτή (ρυθμιζόμενη) 12 V / 24 V / 48 V Περιοχές τάσεων συσσωρευτών 8 V - 65 V Τύπος συσσωρευτή Κλειστοί και σφραγισμένοι συσσωρευτές μολύβδου Μέγ. ρεύμα φόρτισης (12 V / 24 V / 48 V) 50 A / 50 A / 40 A Ρεύμα συνεχούς φόρτισης (12 V / 24 V / 48 V) 50 A / 50 A / 40 A Ρύθμιση φορτίου IUoU Σημείο σύνδεσης Σφιγκτήρες Συνιστώμενη διατομή καλωδίου 10 mm2 Μέγ. διατομή καλωδίου που μπορεί να συνδεθεί 16 mm2 Τύπος ασφάλειας (μέγ. χρήσιμοποιούμενη) Ασφάλεια τήξης ( 2 x 30 A) Ροπή σύσφιξης (Πείροι και βιδωτοί συνδετήρες) 0,5 Nm - 0,6 Nm 42 SIC40-TGR Περιγραφή τεχνικών στοιχείων
